KULLANIM KILAVUZU VC 112 SILVERLINE

Organize Sanayi Bölgesi

Merzifon/AMASYA

Tel : [phone]

Ankara infonun bilgileri ;

Adres:Çetin Emeç Cad.No:49/B Oveçler ANKARA

Tel No: 0312 472 93 72

İzmir infonun bilgileri;

Adres: 1.Kordon 370/A Kordon İZMİR

Tel No: 0232 464 55 93

Fax No: 0232 464 11 93

Ankara Bölge Müdürlüğü

Sogütözü Mah. Yaşam Cad. Ak Plaza Kat:7

No: 7123 Çankaya / ANKARA

Tel : [phone]

Faks:0312.219 15 23

Ege Bölge Müdürlüğü

Gaziler Cad. Yenisehir İş Merkezi No:104/1

Yenisehir / IZMIR

Tel:[phone]

Faks:0232.457 88 00

Değerli Müşterimiz,

Öncelikle ürünümüzü satın aldığınız için teşekkür ederiz.

Bu kullanım kılavuzundaki tüm talimat ve uyarları dikkatlice okuyunuz. Bu kılavuz; ürününüzün güvenli kurulumu, kullanımı ve bakımı hakkında önemli bilgiler ve cihazınızdan en yararlı biçimde faydalanmak için gerekli uyarılar içermektedir.

Bu kılavuzu ilerde gerekli olduğunda kullanmak üzere ve kolay ulaşabilir bir yerde saklayınız.

Üretici, bu kitapçığın çeviri yada basımından kaynaklanan, cihazın hatalı kullanımından doğacak, insan, çevresine veya diğer malzemelere gelecek zararlardan sorumlu tutulamaz.

iÇİNDEKİLER

.Güvenlik Bilgileri ve Uyarılar....1
.Model 2
Kontrol Panelin Gösteriml 2
Güvenlik ve Tamir Bilgileri....3
Ocak Enerji Verimliliği 5
Nakliye İle İlgil Bigiler....6
Yüzey Bilgisi....7
Ocakların Kurulumu....8
Ocakların Kullanımı 11
Teknik Özellikler 13
Temizlik ve Bakım 14
Müsteri Servis ve Garanti....15

MÜŞTERİ SERVİS ve GARANTİ

Ocağınız, elektrik veya mekanik arızalara karşı 2 yıl süresince garantilidir. Garanti şu şartları kapsamaz.

A. Cihazın Yanlış kurulum ve kullanımdan kaynaklanan hatalar

B. Yetkili kişiler haricinde herhangi birinin cihaza müdehale etmesi ya da tamir etmeye çalışmasından kaynaklanan hatalar

C. İmalatçının verdiği parçalar dışında herhangi bir parçanın cihaza monte edilmesinden doğacak sorunlarda.

D. Ev harici kullanımlardan veya olağandışı veya anormal bir şekilde kullanılmasından doğacak sorunlarda

E. Yanlış voltajdan doğacak sorunlarda.

F. Cihazın yanlış bir işleme tabi tutulmasından doğacak sorunlar.

SATIŞ SONRASI SERVİS HİZMETLERİ:

Size en yakın Silverline yetkili Servis Acentesini öğrenmek için ürün ile beraber sağlanan Yetkili Servis Listesine başvurabilirsiniz. Listeniz 1-2 yıldan eski ise güncel servis noktalarını öğrenmek ve sorularınıza cevap alabilmek için SILVERLINE ÜCRETSİZ DANIŞMA HATTINI: 0800 219 60 7ârayabilirsiniz.

Aşağıdaki önlemlere uymanızı rica ederiz.

1. Ürününüzü aldığınızda Garanti Belgesini Yetkili Saticinıza onaylattırınız.
2. Urününüzü kullanma klavuzu esaslarian göre kullanınız.
3. Ürününüzle ilgili hizmet talebiniz olduğunda Silverline Ücretsiz Danışma Hattı'nı arayabilirsiniz.
   4.Hizmet için gelen teknisyene "teknisyen kimlik kartını" sorunuz.
   5.İşiniz bittiğinde servis teknisyeninden "Hizmet Fışı" istemeyi unutmayınız. Alacağınız Hizmet fışı, ilerde ürününüzde meydana gelebilecek herhangi bir sorunda size yarar sağlayacaktır.
4. Kullanım ömrü: 10 yıldır.( Ürünün fonksiyonunu yerine getirebilmesi için gerekli yedek parça bulundurma süresi.

CE

TEMİZLİK ve BAKIM

Aşağıdaki tabloda verilen metotlarla ocağınızı uygun şekilde temizleyebilirsiniz.

Kırılik derecesil Temizlemefmetddine metodu		Temizlik malzemesi
Haff	Nemll bezle temizleylp, kuru bir bezle tekrar silin	Temizlik süngeri
Birikmlş kır	Nemll bezle temizleylp, kuru bir bezle tekrar silin	Özellik vitroseramlık yüzey için üretilen temizlik süngeri
Kır Halkaları ve derin kirler	Kırli yüzeyi beyaz sırke ile temizleyin, daha sonra kuru bir bezle üzerinden geçin	Vitroseramik yüzeyler için özel temizlik malzemeleri
Erimiş plastik ve çok derin kirler	Bu yüzeyler için uygun kazıyıcı kullanın	Özel Kazıyıcı

Not: Temizlemeden önce ocağınızı fışten çekin.

GÜVENLİK BİLGİLERİ ve UYARILAR

A)Cihaz 220-230 Volta ayarlıdır.

B) Cihazınızın fisi topraklı olduğundan prizinizin de mutlaka topraklı olması gerekmektedir.

C) Cihazınızın elektrik kablosunu sıcak bölgelerden geçirmemeye dikkat ediniz.

D) Beslenme kablosu hasarlandığında bu kablo, özel bir kordonla veya imalatcısı yada servis acentasından temin edilen bir özel kordon takımı ile değiştirilmelidir.

E) Her türlü problem ve tereddütlerinizde SILVERLINE yetkili servislerimize haber veriniz.

F) Tencereyi ocak üzerine çarpmayınız.

G)Ocak gözlerinin üzerine büyüklükleri ile orantılı tencereyi yerleştiriniz. Küçük çaplı ocak gözlerine büyük tencere, büyük ocak gözüne küçük tencereler kullanmayınız.

Ocaklarda maksimum verim alabilmek için uygun çaplı ve tabanı düz tencere kullanmaya dikkat ediniz.

L)Fazla ısıyı aşağıya doğru cama ileten tencereler kullanmayınız.

M) Tencereyi ocak gözünün tam ortasına yerleştiriniz.

N)Ocağın üzerine keskin cisimler koymayınız.

R)Ocak üzerinde tencereyi dikkatli tutunuz, düşürmekten sakınıniz.

MODEL

Cam yüzey Güç kablosu Kontrol panell On/Off

Şekil 1 (VC 112)

KONTROL PANELİN GÖSTERİMİ

Timer İkili göz seçeneği Çocuk kilidi Güç seviyesi belirleme tuşları On/Off

Şekil 2

Tava veya tencerenizi pisiirme yüzelyine yerleştirin.

Kullanıma hazırlık

Ocağınızı açtığınız zaman bütün ışıklar blir sanlyellğine yanacaktır. Daha sonra ocağınız otomatik olarak kendini standby moduna alacak ve ışıklar sönecektir.

TEKNİK ÖZELLİKLER

MODEL	VC 112
TAŞMA EMNİYET SİSTEMİ	—
GÜVENLİK KİLİDİ	√
BOOSTER ÖZELLİĞİ	—
ELEKTRİKLİ	√
DUAL GÖZ 145/250	—
DUAL GÖZ 120/210	1
ORTA GÖZ 180	1
KÜÇÜK GÖZ 145	2
KONTROL PANEL	DOKUNMATİK
DİİTAL GÖSTERGE	LED
RENK	SİYAH
PİŞİRME SÜRESİ AYARJ	—
ARTIK ISI GÖSTERGELERİ	√
ÜRÜN ÖLÇÜLERİ (GXDXY) (mm)	590X520X50
GİRECEĞİ YER ÖLÇÜLERİ ( GXD) (mm)	560X490

OCAKLARIN KULLANIMI

Kullanım bilgileri

"ON/OFF" düğmesine bastıktan sonra bütün göstergeler '-' konumunda yanacaktır. İlgili plşirme alanı için istediğiniz sıcaklık seviyesini ayarlayabilirsiniz.

Not:

1. Ocağınız standby konumundayken, 'ON/OFF' düğmesine basarsanız ve 2 daklıkı içinde herhangl blir güç değeri girilmez ise ocağınız standby konumuna geri:dönecektir.
2. Her pişirme alanı birbirinden bağımsızdır.

Pişirici Bölge fonksiyorları:

İkili pişirici bölgesinde dış pişiriclyi aktive etmek sizin seçiminize bağlıdır. İlgili pişirici bölgesi güç düğmesine basarak istediğiniz pişirici alanı Uzbeklikte segebilirsiniz.

Not:

1. Bu fonksiyon sadece sol ön pisi rici bölgelsinde geçerlidir.
2. 1-9 arası güç seviyesi seçedilirsihiz.
3. Pişirici bölgesinde ikili pişirme fonksiyonu çalışırken 'İkili Pişirme Göstergesi' yanacaktır.

Zaman ayari

Zaman ayarı için 'Timer Düğmesine' bir kez basın, gösterge yanmaya başlayacaktır. '+' ve '-' tuşlarıyla zamanı ayarlayabilirsiniz. Zaman ayarı 1-99 daklıkı arasındadır. '+' tuşuna her basisınızda zaman 1 daklıkı artacaktır. '-' tuşuna her basisınızda zaman 1 daklıkı azalacaktır. Zamanı ayarlarken, 99'dan sonra bir defa daha '+' tuşuna basarsanuz otomatik olarak 0 dakikaya dönecektir.

Zaman ayarlanması:

1. Pişirici bölgenin güç seviyesini seçin, Timer butonuna basarak zamanı ayarlayın.
2. Ayarınızı yaptıktan sonra zaman göstergesi 5 sanıye yanıp sönecektir. Yanıp sönme bitlikten sonra zamanı ayarlanmış olacaksınız.
   Zamanı ayarladıktan sonra 'Timer' tuşuna basarak ayarladığınızdan emin olun.

GÜVENLİK VE TAMİR BİLGİLERİ

	Vitroseramik ocağınızı asla diğer bir gazlı ocak veya benzerl bir ısıtıcının yakınında kullanmayınız.
	Ocağınızın montaj edildiği tezgahın altına kesinlikle yanıcı vb madde koyulamamalıdır.
	Ocağınızı üzerinde pişirecek veya ısıtacak bir madde olmadan çalıştırmayınız. Ocağınızı yiyecek, içecek pişirme ve ısıtma dışında kullanmayın.
	Konserve vb ürünlerin kapağını açmadan ocağınızda . pişirmeyin, patlama riski vardır
	Ürünün şebeke kordonu zarar gördüğü zaman şebeke kordonu üretici firmanın servisi tarafından değiştirilmelidir.
	Ocağınızın yüzeyine düz olamayan, engebell veya altı yüzeye zarar verecek tencere, tava yerleştirmeyin
	Eğer ocağınızın yüzeylnde bir kırılma veya çatlama olduysa, elektrik çarpmam riskine karşı fişten çekin.
	Ocağınızı direk su le yıkamayın
	Ocağınızı üzerine yerleştirildiğiniz tencere veya tavanın içinde pişirecek veya ıstacak bir madde olmadan çalıştırmayınız.
	Ocağınızda pişirme yaptıktan hemen sonra, hala ısı kalacağı için, yüzeye dokunmayınız. Bu konuda artık ısı göstergesine gore harekete edebilirsiniz.
	Bu cihaz çocukların veya akli dengesi yerlnde olmayan kişilerin kullanımını için uygun değildir. Çocukların bu cihazla oynamasına izin vermeyiniz.
	Bu ürün sadece bina içinde kullanım için tasarlanmıştır

OCAKLARIN KULLANIMI

Çocuk Kılıde

Çocukların güvenliği için ocağınızda çocuk küllidi seçeneği bulunmaktadır.

Çocuk kifidinin aktive edilmesi:

Çocuk küllidi aktif değişken, çocuk küllidi sembolüne basınız. Bu şekilde

Çocuk kilidi devreye girecek ve tuşların kullanımını kapataçaktır.

Yine de ocağınız Çocuk kilidi pozisyonundayken de, 'ON/OFF' tuşuna

basarak ocagını zı kapatatilirsiniz.

Çocuk kılıdinin kaldırılması:

Çocuk kilidi devredeyken, bu tuşa 3 saniye basılı tutarak kilidi kaldırabilirsiniz.

Pişirici alanların güç bilgileri aşağıda yer alan tablodakıglbdir:

Pişirici alan	Sol arka	Sol Ön	Sağ ön	Sağ arka
				İç	Diş
Güç	1200W	1200W	1200W	1000W	1200W

OCAKLARIN KURULUMU

Ocağınızın güç bağlantısı uygun standartlara göre yapılmalıdır. Bağlantı şekli Şekil 5'te gösterilmiştir.

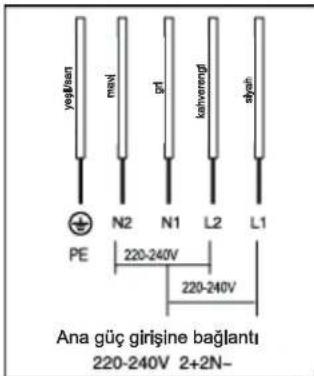

yesi/sant meni gri kathverang dyat N2 N1 L2 L1 PE 220-240V 220-240V Ana güç girişine bağlantı 220-240V 2+2N-

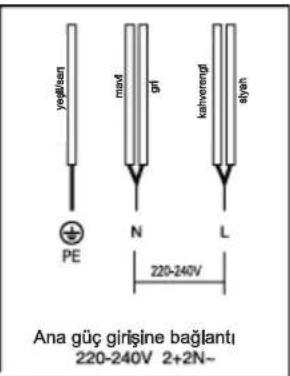

yogüllsan manfi gri kahverengi sylvan PE N L 220-240V Ana güç girişine bağlantı 220-240V 2+2N~

Şekil 5

Yetkili servis ocağınızın bağlantısının standartlara ve kurallara uygun olarak yapıldığından emin olmalıdır.

* Topraklama kablosu diğer kablodan en az 2 cm daha uzun olmalıdır.
* Sigorta ve bağlantı değerlerinin ocağın alt tarafına yapıştırılan anma etiketindeki değerlere uygun olmalıdır.
* Elektrik bağlantı sistemi yürürlükteki yasa ve düzenlemelere uygun olarak topraklanmalıdır, TOPRAKLAMAYAPILMASIZORUNLUDUR.
* Eğer cihazınız şebeke kordonu ve/veya fış ile verilmemİŞse, ürün anma etiketinde verilen akım değerine ve çalışma ısı derecesine uygun materyal kullanınız. Böyle durumlarda, ürün üzerindeki bütün kutupların elektriğini kesebilecek kontakları arasında 3mm açıklık bulunan bir şalterin ürüle birlikte kullanılması gerekir.
* Eğer sigortaya direk bağlantı yapılmak istenirse, yukarıdaki özellikleri taşıyan bu şalter takılacak sigortanın elektrik güç ve direcline ve yasal şartlara uygunluk göstermelidir (Şalter san/yeşil topraklama kablosunun bağlantısını kesmemelidir). Cihaz monte edildiğinde, şalter kolay ulaşılabilir durumunda bulunmalıdır.
* Kullanılan kablo hiçbir şekilde oda sıcaklığından 50 C daha yüksek ısıya ulaşmamalıdır.
* Ocağın elektrik bağlantısı, ocağın modellne uygun Şekil 5' deki değer ve tallmatlar izlenerek sadece Yetkili bir Servis tarafından yapılmalıdır.
Ürünün şebeke kordonu zarar gördüğü zaman şebeke kordonu üretici firmanın servisi tarafından değiştirilmelidir.

Ocağınızın fanına yabancı madde glirmesini önlemek anında düzenli olarak temizleyiniz.

OCAK ENERJİ VERİMLİLİĞI

-Ocak üzerinde düzgün tabanlı tencereler kullanınız. Bu şekilde ısı enerjisi maksimum kullanılmış olur. -Dışa dönük (dış bukey) tabanlı tenicerler tencereler kullanılmaması tavslıye edillir.

-Uygun çapta tencereler kullanınız. Mümkün olduğu kadar, ocak çapında küçük tencereler kullanmayınız. Küçük çaplı tencereler kullanıldığında; ocak üzerinde

taşmalara sebep olabileceği gibi, ocağın verimini de düşürür.

-Ocak üstünde kuru tabanlı tencereler kullanınız. Tencere kapağını, özellikle ıslak kapakları ocağın üstüne koymayınız.

*Ocağı kullandıktan sonra islak bezle silliniz. Fakat kirlenmiş ise deterjanlı su ile İyice temizleyiniz. Ocağı temizledikten sonra, üstünün kuruması için birkaç dakika istırınız. Uzun bir zaman kullanmayacaksınız; üst kısmını makine yağı ile yağlayarak ince bir yağ tabakası oluşmasını sağlayınız.

NAKLIYE İLE İLGİLİ BİLGİLER

-Orjinal ambalajını saklayınız.

Orjinal ambalajı ile taşıyınız, ambalaj üzerindeki taşıma işaretlerine uyunuz.

Orjinal ambalajı yok ise;

-Ürününüzün dış yüzeylerine gelebilecek darbelere karşı önlem alınız.Üzerine ağır yük koymayınız.
-Taşıma sırasında ürününüzü (üst taraf yukarı gelecek şekilde) yere paralel konumda tutunuz/yerleştiriniz.

OCAKLARIN KÜRULUMU

Not: Ocağınız ile üstünde yer alacak olan davlumbaz, aspiratör veya mobliya arasındaki mesafe en azından 760 mm olmalıdır.

1. Ocağınızı tezgaha dört bölgeden kelepçeleri vidalayarak monte edin. Ocağı yerleştirdikten sonra vidalarınızın pozisyon ve seviyesini ayarlayabilirsiniz. (bkz resim)

Voklamiak Kalappe Tekgali Tekgali deligi

Uyarılar

1. Ocağınızın montajı yetkili bir servis tarafından yapılmalıdır. Lütfen kendiniz yapmayı denemeyiniz.
2. Ocağınızın Buzdolabı, bulaşık makinesl vb ürünlere çok yakın yerlere monte edilmediğinden emin dilun.
3. Veriminin artması için ocağınız doğru yere monte edilmelidir.
4. Ocağınızı monte ettiğiniz yerde bulunan duvar ve tezgahın üst kısmı ısıya dayanıklı olmalıdır.
5. Ocağınızın montajında kullanacağını yapıştırıcı ve benzeri maddelerin ısıya dayanıklı olması gerekmektedir.
6. Ocağınızı monte ederken altında yer alan herhanglı bir fırın veya benzeri bir ürünle arasında en az 50 mm plması gerekmlektedir.

OCAKLARIN KURULUMU

1. Montaj Eipmanlarunm secilmesisi

Ürününüzün verilen ölçü değerlerine göre tezgahınızda boşluk açınız. Kullanım ve montaj kolaylığından dolayı; açmış olduğunuz boşluğun çevresinde yer alan 50 mm'lik alanı boş bırakınız. (bkz Şekil 3)

1. Lütfen ocağınızın hava girişi ve çıkış noktalarının bloke edilmediğinden emin olun. Ocağınızın düzgün çalışabileceği bir şekilde monte edildiğinden emin olun. (bkz Şekil 4)

Mini 760mm Mini 8cm Hava gakupi Mini 8mm Mini 1.2cm Hava giraj Şekil 4

YÜZEY BİLGİSİ

Vitroseramik, sağlam ve dayanıklı bir malzemedir, cama benzemez, camdan çok daha dayanıklıdır. Fakat lamba tamir etmek ya da üst taraflarda bir yere ulaşmak için ocagınızın üzerine çıkmayınız ve ağır bir nesnenin yüksekten ocak yüzeyine düşmemesine dikkat ediniz.

Güvenlik

1. Yüksek İsı Güverliği

Ürününüzün içerisinde ısı denetleyici bir sensör bulunmaktadır. Bu sensör, ocağınızda olması gerekenden yüksek blir ısı tesplit ettlğinde ocağınızın bütün işlevlerini kapatacaktır.

1. Artik lisi Göstergesi

Pişirme yaptıktan sonar, ısıtma yüzeyleri hala belli bir miktar sıcak olacaktır. Kontrol panellinde yer alan göstergede bu uyarıyı yapmak amacıyla 'H' işaretı yanacaktır.

1. Otomatik Kapama Güverliği

Eğer ocağınızı üzerine bir şey koymadan ısıtmaya başlarsanız, her güç derecesine göre ocak bellilitbinsure sonrak kenldi kalapayacaktı Bu'sürelenheğiğuş seviyesi için farklıdır ve aşağıdaki tablodan bu değerleri bulabilirsiniz. Örnek olarak; eğer ocağınızı ilk sevlyede üzerine bir plışlrme kabı koymadan çalıştırısanız, ocağınız güvenlik olarak kendinihi 10 daklıkı sonra kapatacaktır.

Güç Sevlyesi	1	2	3	4	5	6	7	8	9
Varsayılan zaman değeri	10	8	7	6	5	4	3	2	1
