KULLANIM KILAVUZU FXO 304X Finlux

Öncelikle doğa ve teknoloji dostu bir VESTEL ürününü tercih ettiğiniz için sizi kutlarız. Beklentilerinizin üzerinde ürün sunmayı amaç edinen VESTEL, modern tesislerinde özenle üretilen, titiz kalite kontrollerinden geçirilen cihazınızı kullanımınıza sunmaktadır.

Bu kullanım kılavuzu size cihazınızın kullanımında yol gösterecektir; cihazınızın en ileri teknolojik çözümler içerldiğini ve kullanımının son derece kolay olduğunu göreceksiniz.

Cihazınız, gerekli olan özeni ve bakımı sağladığınız takdirde size uzun yıllar hizmet edecektir. Cihazınızı kullanırken keyif almanızı diliyoruz.

Bu ürün, çevreye saygılı VESTEL BEYAZ EŞYA A.Ş. tesislerinde, doğaya zarar vermeden üretilmiştir.

Güvenlikle İlgili Önemli Bilgiler

Cihazınızı hızlı bir biçimde tanımak ve tüm fonksiyonlarından eksiksiz faydalanmak için, lütfen bu kılavuzdaki talimatları dikkatlı bir şekilde okuyunuz ve ileride tekrar incelemek için saklayınız.

Bu kullanım kılavuzu, cihazınızın ilk kullanımı, kurulumu, güvenliği, kullanım amaçları, temizliği ve bakımı, sorun giderme ile ilgili önemli bilgiler içermektedir.

Kullanım kılavuzundaki talimatlara uyulmalıdır.

Cihazınızın montaj işlemi sadece Vestel Yetkili Servisi'ne yaptırılmalıdır.

Cihazınızın topraklaması yapılmalıdır.

UYARI: Ambalaj malzemeleri çocuklar için tehlikelidir. Bütün ambalaj malzemelerini çocukların ulaşamayacakları bir yerde muhafaza edin.

UYARI

Ağır yaralanma ya da ölüm risklerini belirtir.

ELEKTRİK ÇARPMASI RİSKİ

Yüksek gerilim risklerini belirtir.

DİKKAT

Ciddi yaralanma risklerini belirtir.

SERVİS

İşin yetkili teknik servis tarafından yapılması ya da İletişim

Merkezi'nin aranması gerektiğini gösterir.

İçindekiler

Güvenlik Uyarıları......5

Teknik Özellikler....16

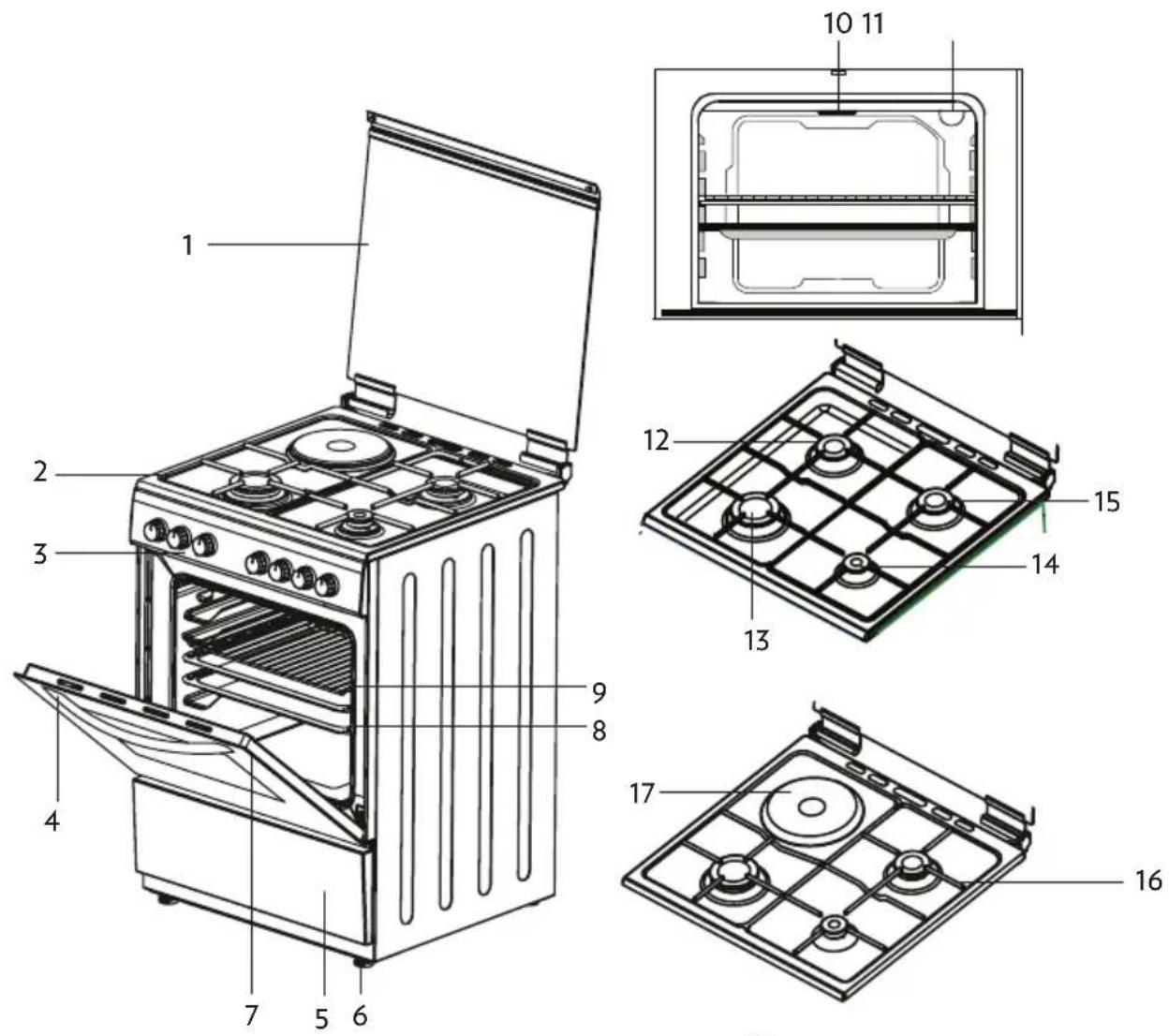

Genel Görünüm....18

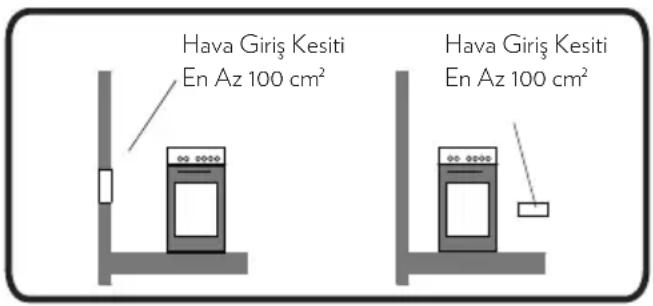

Cihazın Monte Edileceği Ortam 19

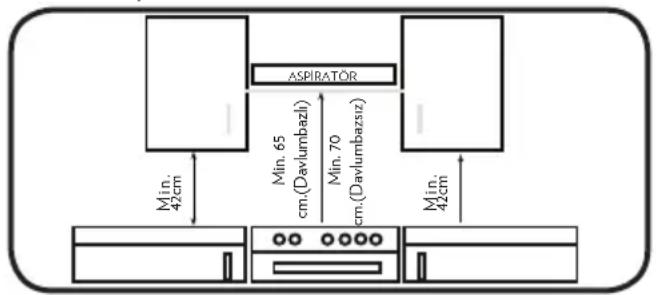

Fırının Yerleştirilmesi 19

Kurulum ve Kullanıma Hazırlık....19

Fırın Ayaklarının Ayarlanması....20

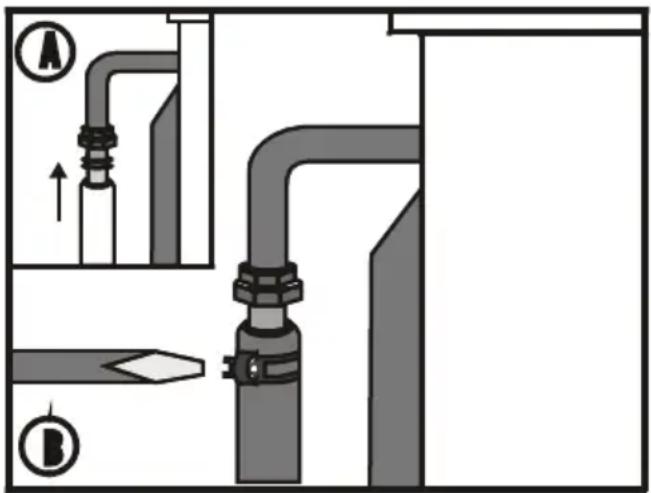

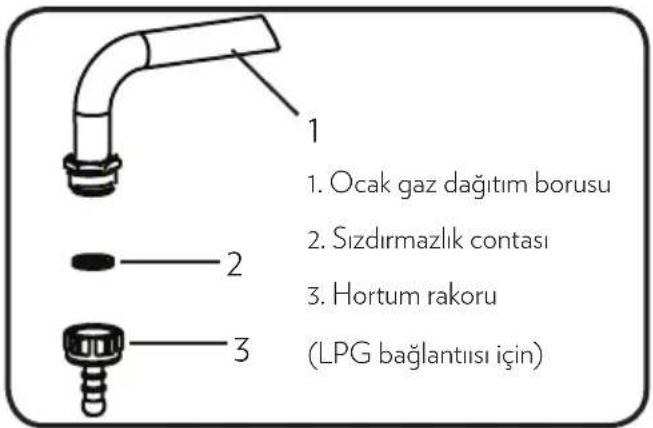

Gaz Hortumunun Takılması ve Sızdırmazlık Kontrolü......20

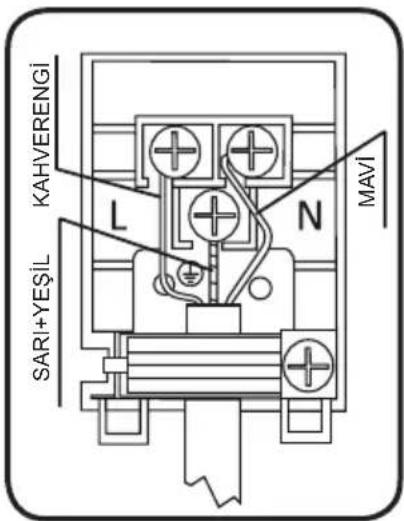

Elektrik Bağlantısı ve Emniyeti 23

Kullanımı 24

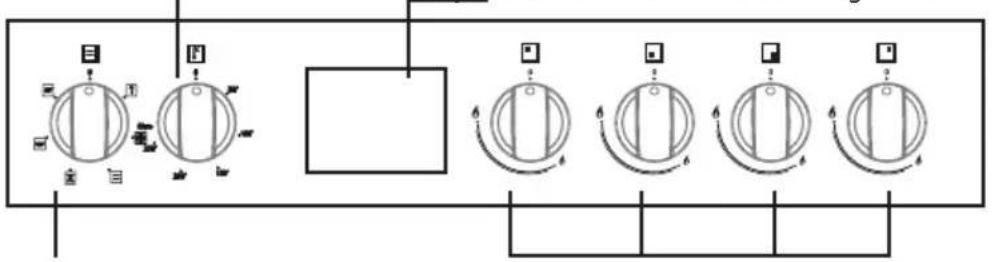

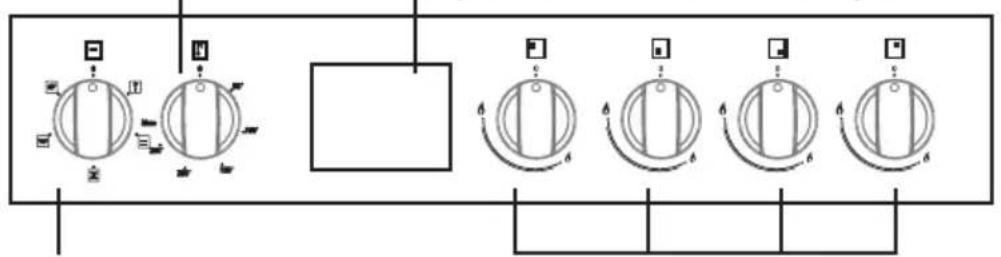

Kontrol Panelleri 24

Ocakların Kullanımı 25

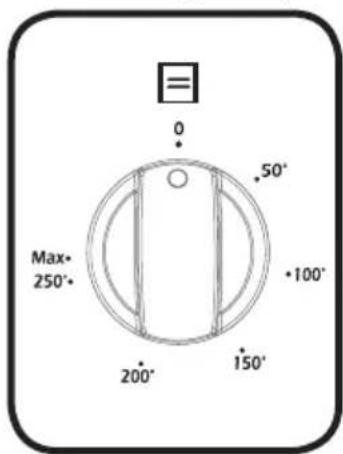

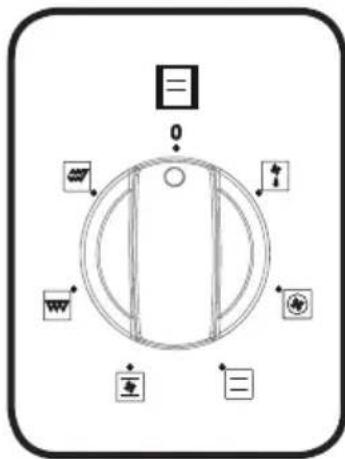

Firin Kısının Kullanımı 26

Fırın Fonksiyonları Kullanımı:......26

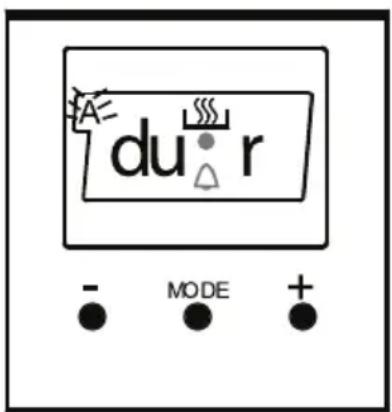

Programlanabilir 28

Saat Kullanımı Saatin ayarlanması 28

Temizlik ve Bakım......33

Temizlik 33

Bakım 34

Pişirme Tablosu....35

Sorun Giderme 36

Enjektör Tabloları....39

Cihazınızın Çevreye Uygun...... 41

Bir Şekilde Atilması 41

Müşterinin Seçimlik Hakları 41

Güvenlik Uyarıları

Cihazı Kullanırken Dikkat Edilmesi Gereken Güvenlik Bilgileri

ÖZENLİ KULLANMAK İÇİN, ÇİHAZI GAZ TÜPÜ- NE BAĞLAMADAN ÖNCE CİHAZI TANIMAK AMA- CIYLA BU TALİMATLARI DİKKATLİ OKUYUNUZ. BU TALİMATLAR DAHA SON- RA BAŞVURMAK AMA- CIYLA SAKLANMALIDIR.

CiHAZ KILAVUZU BİRDEN FAZLA MODEL BİLGİSİ İÇİN OLUŞTURULMUŞ- TUR. CİHAZINIZ, KILAVUZ İÇERİŞİNDE BAHSEDİLEN ÖZELLİKLERİ İÇERMİYOR OLABİLİR. OPERASYON KILAVUZUNDA ŞEKİLLİ İFADELERİ OKURKEN DİK- KAT EDİN.

- Bu kullanım kılavuzunu her zaman cihazınızla birlikte mu-hafaza edin. Cihazınızı ödünç verdiğinizde bu kullanım kılavuzunu da cihazınızla birlikte verin.

- Kullanım kılavuzunu cihazınızı kullanmadan önce, yanık, elektrik çarpması, yangın veya yaralanma riskini azaltmak için dikkatlice okuyun ve cihazınızın çalıştırılması, sorun giderilmesi ve temizliğiyle ilgili tali-matlara uyun.

• Cihazınızı kullanmaya başlamadan önce iletişim merkezi veya yetkili servis ile iletişime geçerek cihazınızın kurulması, çalıştırılması ve kullanılması konusunda ücretsiz yardım talebinde bulunabilirsiniz.

- Bu cihaz kapalı mekanlarda sadece yemek pişirmek amaçlı ev tipi kullanılmak üzere tasarlanmıştır. Cihaz ticari ya da toplu kullanıma uygun değildir. Oda ısıtmak için kullanımı uygun değildir.

- Cihazınızı sadece açıklanan kullanım amacına göre kullanın. Bu kullanım kılavuzunda açıklanmış olan talimatları izleyin.

- Cihazınız kullanım amacının dışında kullanıldığında ve/

veya kullanımı başka bir şekilde yapıldığında, tehlikeli durumlar yaratabilir veya tehlikeye neden olabilir.

- Cihazınızın üretim ve kullanım amacı dışındaki amaçlar için kullanılması sonucunda cihazınızda oluşabilecek olan hasarlar ve arızalardan dolayı sorumluluk kabul edilmeyecektir. Böyle bir durum ürünün garantisinin iptaline sebep olacaktır.

- Bu tür hasarlar, sadece kullanıcı tarafından karşılanır.

- Eğer besleme kablonuz prize uygun değilse, herhangi bir tehlikeyi önlemek amacıyla besleme kablosu yetkili servis tarafından değiştirilmelidir.

- Cihazı sadece AC akımına ve topraklı prize bağlayın. Topraklama yapılmadan kullanma sonucu meydana gelebilecek zararlardan üretici firma so-rumlu değildir.

- Olası elektrik çarpmalarını önlemek için cihazınızın elektrik prizindeki topraklama hattının ve elektrik kaçağı koruma

devresinin uygun durumda olduğundan emin olun.

- Elektrik kablosunda düzenli olarak hasar kontrolü yapın. Ürünün elektrik kablosunu çekerek zorlamayın. Elektrik kablosunun üzerine hiçbir eşya koymayın.

- Elektrik besleme kablosunun cihazın altına sıkışmadığına, ezilmediğine emin olun.

• Elektrik kablosu zarar görmüşse, herhangi bir tehlikenin önlenmesi için, sa-dece üreticinin önerdiği yetki-li servis tarafından değiştiril-melidir. Lütfen yetkili servis veya müşteri iletişim merkezi ile iletişime geçin.

- Cihazınızı asla aşağıdaki durumlarda kullanmayın:

- Cihaz, fiş veya elektrik kablo-su hasarlı ise,

- Cihaz düşürülürse, gözle görülür hasar belirtisi varsa veya düzgün çalışmazsa,

- Cihaz, elektrikli parçalar görülecek şekilde hasar görmüşse,

- Cihaz ıslanmışsa, su veya diğer sıvıların içine düşmüşse,

sel baskınına maruz kalmışsa, elektriksel parçaları suyla temas etmişse,

- Cihazdan garip bir ses, du-man ve koku gelirse.

- Eğer yukarıdaki durumlardan birisi tespit edilirse, cihazınızı hemen kapatın, güç bağlantı- sını kesin, musluğu kapatın ve yetkili servisle irtibata geçin. Hasarlı bir cihaz ya da cihazın hasarlı parçaları ciddi yaralan- malara ve yangına neden ola- bilir.

- Cihazınızda herhangi bir arıza meydana gelirse, cihazı kendi-niz tamir etmeye kalkışmayın. Cihazı sökmeyin, yanlış bir şekilde tekrar monte edilirse, kullanılırken elektrik çarpması riskine neden olabilir. Cihazın içinde kullanıcı tarafından tamiri yapılabilecek parça yok-tur.

- Cihazınızda yetkili servis dışında herhangi bir müdahale edilmesi garantinizin iptaline neden olacaktır.

• !UYARI: Cihazınıza onarım amaçlı müdahale edil-

meden önce, sigortayı kapatınız ya da fişi prizden çekiniz.

- Ürününüz tüm kabul edilebilir yerel ve uluslararası standartlara ve yönetmeliklere uygun üretilmiştir.

- Duman yayılırsa, fırını kapatın veya fişini prizden çekin ve alevlerin sönmesi için kapağı kapalı tutun.

- Yiyecekleri çok fazla pişirme-yin.

- !UYARI: Yangın tehlikesi: Malzemeleri pişirme yüzeyinde muhafaza etmeyiniz. Fırının içini, saklama amaçlı kullanmayın. Ekmek, kurabiye vs. gibi yiyecekleri fırının içinde saklamayın.

- ⚠️⚠️⚠️UYARI: Yüzey çatlak ise, elektrik çarpması ihtimalini önlemek için cihazın devresini kapatınız.

- Kullanım sırasında, cihaz ısınır. Fırın içerisinde yer alan ısıtıcı-lara dokunmamaya özen gös- terilmelidir.

- Kullanım sırasında, kulp normal bir kullanım için kısa süre içerisinde ısınabilir.

• Fırın sadece belirtilen kuru-lum talimatlarına göre yetkili servis tarafından yapılmalıdır.
• Fırını dış ortam koşullarında muhafaza etmeyin veya kul- lanmayın.
• Fırını suyun yakınında, ıslak bir bodrumda veya yüzme havuzunun yakınında kullanmayın.
• Fırın çalışırken erişilebilir parçaların sıcaklığı yüksek olabilir. Kabloyu sıcak yüzeylerden uzak tutun, ocak yakınından geçirmeyin.
• Fırındaki havalandırma deliklerini kapatmayın.
• Fırının elektrik kablosunun masanın veya tezgahın kena- rından sarkmasına izin verme- yin.
• Fırının temiz tutulmaması, cihazın yüzeyinin bozulmasına ve bunun sonucunda da cihazın kullanım ömrünün kısalmasına ve tehlikelere sebep olabilir.
• Saatli modellerde ilk kullanımda veya elektrik kesintilerinde saati mutlaka ayarlayın. Fırı-nınızda pişirme yapabilmeniz

için fırın fonksiyon ve sıcaklık ayar düğmelerinin ayarlanması ve fırın saatinin programlanması gerekir. Aksi durumda fırın çalışmaz.

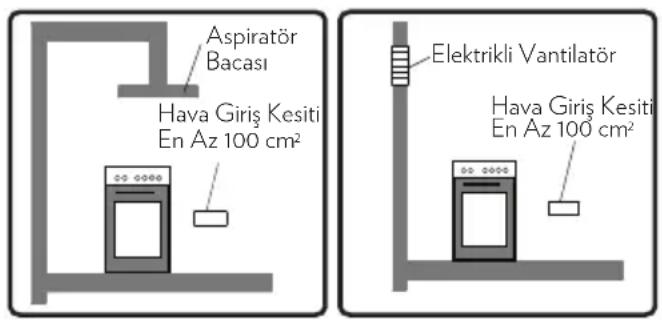

- Pişirme yaptığınız ortamda ısı ve nem oluşur. Mutfağınızı iyice havalandırın.

- Bu esnada fırının bulunduğu yerin iyi havalandırılması gerekmektedir

- !UYARI: Cihaz ve erişilebilir kısımları, kullanım esnasında sıcakır. Isıtma elemanlarına dokunmaktan kaçınmak için özen gösterilmeli dir. Sürekli gözetim sağlanmıyorsa 8 yaş altındaki çocuklar uzak tutulmalıdır.

- Fırın kapakları açık iken, çocukların kapak üzerine çıkmasına veya oturmasına izin vermeyin.

- Ürün üzerindeki basılı dokümanlarda belirtilen değerler, ilgili standartlara göre laboratuvar ortamında elde edilen değerlerdir. Bu değerler; ürünün kullanım ve ortam şartlarına göre değişebilir.

• Cihaz, 8 yaş ve üzeri çocuklar ve fiziksel, algısal ve zihinsel yetenekleri azalmış veya tecrübe ve bilgi eksikliği olan kişiler tarafından gözetim altında veya cihazın güvenli bir şekilde kullanımına ve karşılaşılan ilgili tehlikelerin anlaşılmasına dair talimat verilirse kullanılabilir.
• Cihaz ve kablosunu 8 yaşından küçük çocukların erişemeyeceği şekilde saklayın. Cihazınızın kablosunun tezgahtan aşağı sarkmasına izin vermeyin.
• Temizleme ve kullanıcı bakımı çocuklar tarafından yapılma-malıdır.
• Çocukların, cihazla oynama-dıklarından emin olunmalıdır.
• Fırın kapısı açık iken çocukların kapıya tırmanmasına ve üzerine oturmasına izin verilmemelidir.
• Eğer cihazın pişirme yüzeyi camdan ise;

• DİKKAT: “Pişirme yüze-yindeki camın kırılması duru-munda”:

• DİKKAT: Derhal tüm gazlı yanıcıları, elektrikli yanıcıları kapatın ve cihazı güç kaynağından izole edin.

• Cihazın yüzeyine dokunma- yın.
• Cihazı kullanmayın.
• Fırınız kullanım sırasında çok sıcak olabilir. Cihazınızın iç kısmında bulunan ısıtma elemanlarına dokunmamaya dikkat edin.
• DİKKAT: Pişirme veya izgaranın kullanımı sırasında ulaşılabilen kısımlar sıcak olabilir. Küçük çocuklar uzak tutulmalıdır.
• Bu cihaz harici zamanlayıcı veya ayrı bir uzaktan kuman-da sistemi ile çalıştırılmak için amaçlanmamıştır.
• !UYARI: Cihazın devrilmesini önlemek için devrilme engelleyici braketler kullanılarak kurulum yapılmalıdır. (Ayrıntılı bilgi için lütfen devrilme engelleyici seti broşürünü okuyunuz.)
• !UYARI: Cihazın isten- meden başlangıç konumuna

gelmesinden kaynaklanan bir tehlikeyi önlemek için, bu ci-haz bir zamanlayıcı benzeri harici bir anahtarlama düzeni üzerinden beslenmemeli veya yardımcı program vasıtasıyla düzenli olarak devresi kapatılan ve açılan bir devreye bağlanmamalıdır.

• Fırın çalışırken kapak veya dış yüzey ısınabilir. Dikkat edilmelidir. Fırın kapağını açarken, fırından çıkan sıcak buhardan kaçınmak için geri çekilin. Yanma riski olabilir.
• Elektrikli cihazların bağlantı kablosunu asla cihaz kapağına sıkıştırmayın. İzolasyon zarar görebilir. Kısa devre, elektrik çarpma tehlikesi!
• Cihazın üst tarafını eşya koyma yeri olarak kullanmayın. Yangın tehlikesi!
• !UYARI: Asla yanıcı ve patlayıcı cisimleri pişirme alanında bulundurmayın. Cihaz devreye alındığında tutuşabilir. Yanma tehlikesi!
• !UYARI: Boğulma tehlikesini önlemek için ambalaj

malzemelerini bebek ve ço- cuklardan uzak tutun. Bu am- balaj malzemelerin oyuncak olarak kullanılmasına izin ver- meyin.

• Aksesuarlar ile cihaza darbe uygulamaktan kaçınılmalıdır.
• Cihazı ilk kez çalıştırdığınızda izolasyon malzemesi ve ıstıcılardan keskin bir koku gelecektir. Bu sebeple, fırını kullanmadan önce 45 dakika boyunca maksimum sıcaklıkta çalıştırın ve aynı zamanda cihazın kurulu olduğu odayı havalandırın.
• Her zaman fırına yiyecek koymak ve fırından yiyecek almak için fırın eldiveni kullanın.
• Katı veya sıvı yağlar ile pişirme yaparken pişiriciyi yalnız bırakmayın. Yağlar aşırı ısınma durumuna yangına neden olabilir. Yağdan kaynaklanan alevlere su dökmeyin. Böyle bir durum meydana geldiğinde; alevi boğmak amacıyla; tencereyi veya tavayı kapak ile kapatın.
• !UYARI: Eğer uzun süre

cihazı kullanmayacaksanız, ci-haz fişini çekiniz. Kontrol düğ-melerini kapalı tutun. Ayrıca, cihazı kullanmadığınızda; gaz vanasını her zaman kapalı tu-tun.

• Cihazı kullanmadığınızda ku-manda düğmelerinin her za-man “0” (durdur) konumunda olduğundan emin olun.
• Tepsiler çıkarılırken eğim yapabilir. Sıcak sıvının dökülmesine izin vermemek için dikkatli olun.
• Fırın kapalı veya kapak açıkken, üzerine herhangi bir şey bırakmayın. Cihazınızın dengesi bozulabilir veya kapak kırılabilir.
• Cihaza veya tutamaçlara havlu, bulaşık bezi veya giysi asmayınız.
• !UYARI: Cihazınızı kullanmadığınız zamanlarda fişi prizden çıkarın.
• DİKKAT: Cam kapak ısı- tildığında çatlayabilir. Cam kapağı kapamadan önce bütün bekleri kapatınız.Kapak ka-

patılmadan önce tüm bekler soğumuş olmalıdır.

Kurulumda Dikkat Edilmesi Gereken Güvenlik Bilgileri

• Hava deliklerini ve emme boşluklarını kapatmayın.
• Montaj sonrasında fişe erişilemiyorsa, montaj tarafından en az 3 mm'lik bir temas boşluğuna sahip tüm kutuplu bir izolasyon şalteri bulunmalıdır.
• Kurulum öncesi ürününüzün yerel dağıtım koşullarının (doğal gaz ve gaz basıncının ya da voltaj ve frekansının) ve cihazın ayarlarının uygun olduğundan emin olun. Bu cihaz için uygun koşullar etikette belirtilmiştir.
• Montaj yapılmadan önce montaj talimatları bölümü dikkatlice okunmalıdır.
• Cihazı, kurulumu tamamlan-madan çalıştırmayınız.
• Bu cihaz yetkili bir teknisyentarafından kurulmalı ve kullanıma alınmalıdır. Yetkisiz kişiler tarafından yapılmış hatalı

yerleşim ve kurulumdan kay- naklanabilecek herhangi bir zarardan üretici firma sorumlu değildir.

• Cihazı açtığınızda taşınma sırasında herhangi bir zarar görmediğinden emin olunuz. Herhangi bir kusur olması durumunda cihazı kullanmayınız ve derhal yetkili servis ile iletişime geçiniz.
• Paketlemede (naylon, zimba, strafor... vs)曠ocuklar zararlı olabilecek malzemeler kullanıldığından bu malzemeler toplanmalı ve derhal atılmalıdır.
• Cihazı atmosferik etkilerden koruyunuz. Güneş, yağmur, kar ve benzeri etkilere maruz bırakmayınız.
• Cihazın bulunduğu kabinin malzeme dayanım sıcaklığı en az 100°C olmalıdır.

Temizlik ve Bakım Yaparken Dikkat Edilmesi Gereken Güvenlik Bilgileri

- Her zaman, temizleme ve bakım işlemlerine başlamadan

önce cihazı kapatın ve fişten çekin.

• Kontrol kumanda panelini temizlemek için kontrol düğme- lerini sökmeyin.
• Asla yüksek basınçlı temizleyici veya buhar püskürtücü kullanmayın. Fırınınızı buharlı temizleyiciler kullanarak temizlemeyin.
• Cihazı “Temizlik ve Bakım” bölümünde anlatıldığı gibi düzenli bir şekilde temizleyin. Yetersiz temizlik durumunda yüzey hasar görebilir ve cihaz zamanla paslanabilir.
• Fırınınızın cam kapağını ve diğer yüzeylerini sert aşındırıcı temizleyiciler ve keskin metal spatula ile temizlemeyin.
• Bu işlemler yüzeylerin çizilmesine sebep olabilir. Bu çizikler camların kırılması veya yüzeylerin zarar görmesine sebep olabilir.
• Cihazı temizlemek için buharlı temizleyici kullanmayınız.
• Fırın düzenli olarak silin ve ye-mek kalıntılarını temizleyin.
• Bu cihaz temiz tutulmadığı

takdirde, yüzeyinin kalitesi düşerek cihazın kullanım ömrünü olumsuz etkileyebilir ve tehlikeli durumlara sebep ola-bilir.

- !UYARI:Elektrik çarp-ması riskini yok etmek için lamba değiştirmeden önce cihazın elektrik bağlantısının kesildiğinden emin olunmalıdır.

Taşıma ve Nakliye Sırasında Dikkat Edilmesi Gereken Güvenlik Bilgileri

• Ürünü kapı kulpundan tutarak çekmeye ya da kaldırmaya çalışmayın.
• Taşıma ve nakliye sırasında ci-hazınız, aksamlarına zarar gel-memesi için orjinal kutusunda tutulmalıdır. Kutu üzerindeki taşıma işaretlerine uyun.
• Taşıma sırasında ürünü normal konumunda tutun.
• Cihazı nakliye sırasında düşürmeyin ve darbelere karşı koruyun.
• Ürünün müşteriye tesliminden sonra taşıma sırasında oluşan arızalar ve hasarlar ga-

ranti kapsamına girmez.

• Üst tabladaki gazlı ocak, şapka ve kafalarını ve ocak izgaralarını pişirme tablasına bantlayın.
• Üst kapak ve pişirme tablası arasına kağıt yerleştirerek üst kapağı kapatıp, fırının yan yüzeylerine bantlayın.
• Fırınınızın içindeki iç ızgara ve tepsilerin nakliye sırasında fırın kapağına zarar vermemeleri için, fırın ön kapağı iç camı üzerine tepsilere denk gelecek şekilde mukavva ya da kağıt bantlayın.
• Orjinal kutusu yok ise fırının dış yüzeylerine (cam ve boyalı yüzeyler) gelebilecek darbelere karşı önlem alın.
• Taşıma sırasında fırınınızı dik konumda tutun ve üzerine hiçbir yük koymayın.

Cihazınızı Kullanırken Şu Hususlara Dikkat Edin !!!

• Cihazınızı mutlaka topraklı hat ile kullanın.
  • Cihazın gaz hortumunu ve elektrik kablosunu sıcak yerlere yakın koymayın. Ocak yakınından geçirmeyin. Elektrik kablosu hasar gördüğüünde en yakın VESTEL Yetkili Servisi' ne başvurun.
• Saatli modellerde ilk kullanımda veya elektrik kesintilerinde saati mutlaka ayarlayın.
  • DİKKAT:
• Gaz Kaçağı Kontrolü İçin Kesinlikle Kibrit ve Çakmak Kullanmayınız.

Ocak Uyarı Bilgi

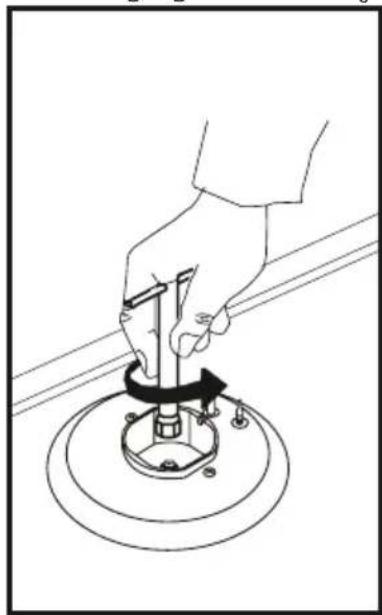

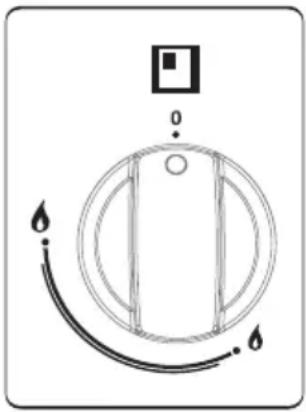

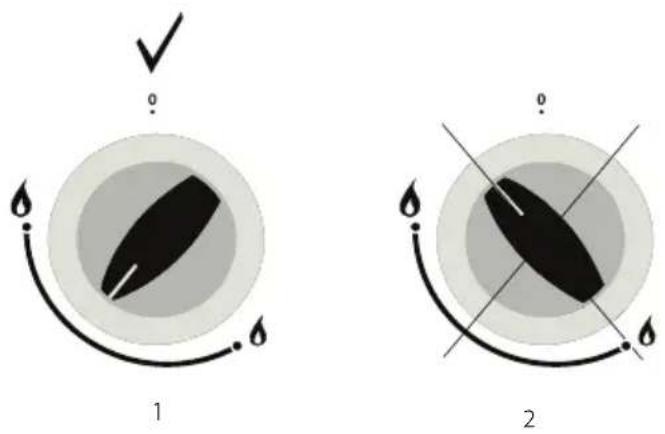

Kısık alev konumu için düğmeyi maksimum-minimum konumları arasına getiriniz.(1) Ocak beklerini kesinlikle maksimum ile kapalı konumları arasında kullanmayınız.(2) Ocak beklerini düzme maksimum konumda iken ateşleyiniz.

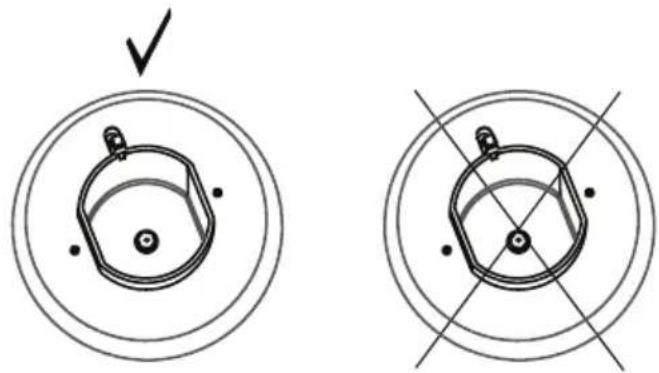

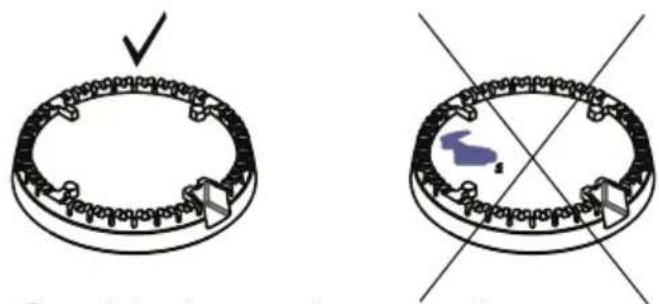

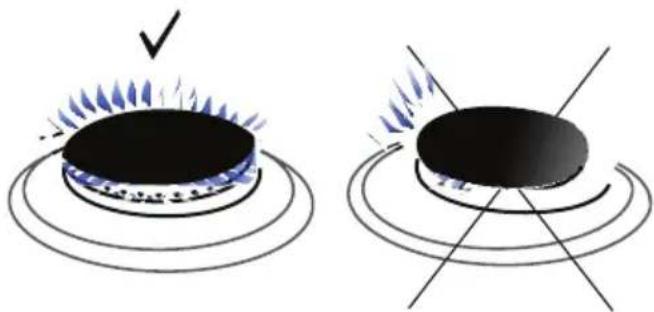

Ocak bekini çalıştırmadan önce, bek kafasının doğru yerleştirildiğinden emin olunuz.

Ocak bekini çalıştırmadan önce, bek gövdesi ve kanallarının kuru ve temiz olduğundan emin olunuz.

Bekyatağı ve enjektör deliğinin, kuru ve temiz olduğundan emin olunuz.

Sorumluluk Sınırlaması

Bu kılavuzda yer alan tüm teknik bilgiler, kullanım talimatları, cihazın çalıştırılması ve bakımı, cihazınızla ilgili son bilgileri içerir. Üretici firma, bu kullanım kılavuzundaki talimatlara uyulmaması, cihazın kullanım amacı dışında kullanılması, yetkili olmayan onarım işlemleri, cihaz üzerinde izin verilmeyen değişikliklerin yapılması ve üretici firma tarafından onaylanmamış yedek parçaların kullanılması nedeniyle oluşabilecek hasar ve yaralanmalar için herhangi bir sorumluluk kabul etmez.

Teknik Özellikler

Teknik Özellikler FXO204 FXO304X
Ürün Boyutları
Yükseklik*Genişlik*Derinlik cm 85 *	60 * 60 85 * 60 * 60
Ocak Teknik Verileri
Büyük Bek ∅10cm W 3000 3000
Orta Bek ∅7.5cm W 1750 1750
Küçük ∅5.5cm W 1000	1000
∅180 mm. hotplate		-	-
Cam Ocak kapağı		√	√
Sönme Emniyeti		√	√
Diğer Özellikler
Toplam Güç Tüketimi	kW	2,6	2,6
Voltaj	V / Hz	230 / 50	230 / 50
Paketlenmiş Boyutları (Genişlik*Derinlik*Yükseklik)	mm	645 x 684 x 922	645 x 684 x 922
Net Ağırlık Maksimum	kg	45	45
Brüt Ağırlık Maksimum	kg	48,5 48,5
Kullanım Özellikleri
Renk		Beyaz	Inox
Bek Yapısı		4 Gözü Gazlı	4 Gözü Gazlı
Ocak İzgarası		Emaye	Emaye
Düğmeden ateşleme		Var	Var
Gaz Kesme Emniyet Sizstemi Var Var
Cezvelik		Var	Var
LPG veya Doğalgaz ile kullanım		Hazır Hazır

Teknik özellikler ve bu kılavuz, önceden haber verilmeden değiştirilebilir.

Uyumluluk Bilgileri

Bu cihaz aşağıdaki direktiflere ve standarta uygun olarak tasarlanmış ve üretilmiştir.

• Gazlı cihazlar direktifi, 2009/142/AT
• Alçak gerilim direktifi, 2006/95/AT
• EMU direktifi, 2004/108/AT
• CE markalama direktifi, 93/68/EEC
• Du ürün 2004/108/AT (Elektromanyetik Uyumluluk Yönetmeliği) ve 2006/95/AT (Alçak Gerilim (LVD) yönetmeliği) sayılı Avrupa CE Direktiflerine uygundur.
• Gaz yakan ev tipi cihazların genel güvenliği standartı TS EN 30-1-1
• Ev tipi fırınların enerji etiketi direktifi 2002/40/AT
- Ürün “AEEE” yönetmeliğine uygundur.
Bu cihaz, Atık Elektrikli ve Elektronik Eşyaların Kontrolü Yönetmeliği'ne Uygundur.
- Ürün PCB içermez.

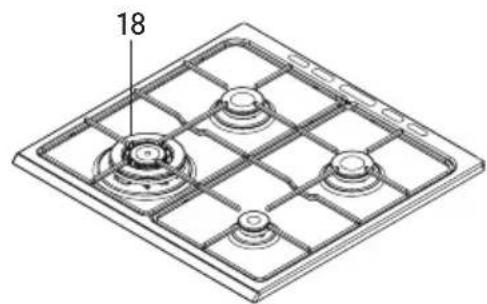

Genel Görünüm

1. Cam Ocak Kapağı
2. Ocak Tablası
3. Kontrol Paneli
4. Fırın Kapak Kulbu
5. Fırın Çekmecesi
6. Ayarlı Ayak
7. Fırın Kapağı
8. Fırın Tepsileri
9. Tel Izgara
10. Üst Isitici
11. Firin Lambası
12. Sol Arka Gazlı Ocak Beki
13. Sol Ön Gazlı Ocak Beki

1. Sağ Ön Gazlı Ocak Beki
2. Sağ Arka Gazlı Ocak Beki
3. Ocak Izgarası
4. Sol Arka Elektrikli Ocak Beki
5. Wok Gazlı Ocak Beki

Bu görsel yalnızca cihazın parçaları hakkında bilgilendirme amaçlıdır. Parçalar cihaz modeline göre farklı olabilir.

Kurulum ve Kullanıma Hazırlık

En kaliteli parçalar ve malzemeler ile üretilen bu modern, fonksiyonel ve pratik fırın; ihtiyaçlarınıza her bakımdan cevap verecektir. İlerleyen zamanlarda herhangi bir sorun yaşamamanız ve başarılı sonuçlar alabilmeniz için mutlaka bu kılavuzu okumalısınız. Aşağıdaki bilgiler, doğru yerleştirme ve servis işlemleri için gerekli olan kurallardır.

Bu ürün elektrik aksamları içerdiği için, ürünün ilk montaj ve devreye alınması işleminin veya söz konusu ise taşınma işlemi sonrası montajının Vestel Yetkili Servisleri tarafından yapılması gereklidir. Aksine durumlarda meydana gelebilecek sorunlardan üretici ya da dağıtıcı firma sorumlu tutulamaz.

Cihazın Monte Edileceği Ortam

Fırınınızın iyi çalışabilmesi için ortamda gazın yakılmasını sağlayacak kadar doğal havalandırma bulunmalıdır. Taze hava, dışarıya açılan duvarlara uygulanacak olan hava deliklerinden doğrudan girmelidir.

Bu havalandırma delikleri, en az 100 cm ^2 lik kesite sahip olmalıdır (Bir veya birkaç havalandırma deliği olabilir).

Bu delik (ya da delikler) gerek içeriden,

gerekse dışarıdan hiçbir şekilde tıkanmayacak biçimde açılmalı ve tercihen yere yakın konumlandırılmalıdır. Havalandırma deliklerinin cihazın kurulduğu mekanda açılmaları mümkün görünüyorsa, gerekli hava bitişik mekandan da sağlanabilir. Bu mekanların yatak odası veya tehlikeli bir mekan olmaması ve havalandırmasının da uygun şekilde yapılabiliyor olması gerekir.

Yanan Gazların Ortamdan Tahliyesi

Gazlı ocağın kullanımı, bulunduğu ortamda nem ve ısıyı ortaya çıkarır. Mutfağın iyi havalandırıldığından emin olun. Doğal havalandırma deliklerini muhafaza edin veya bir mekanik havalandırma tertibatı taktırın (fırın üstü aspiratör).

Cihazın uzunca bir müddet yoğun kullanımı ilave havalandırma gerektirebilir. Örneğin bir pencerenin açılması veya daha etkili havalandırma, varsa mekanik havalandırma seviyesinin yükseltilmesi gibi.

Aspiratör Bacası Hava Giriş Kesiti En Az 100 cm² Elektrikli Vantilatör Hava Giriş Kesiti En Az 100 cm²

Fırının Yerleştirilmesi

- Fırınınızı yerleştirirken dikkat edilmesi gereken bazı hususlar vardır. Daha sonra ortaya çıkabilecek sorunların ve tehlikeli

durumların önüne geçebilmek için mutlaka aşağıdaki önerilerimizi dikkate alın!

• Fırınız diğer mobilyaların yakınına; mobilya yüksekliği ocak tablasının yüksekliğini aşmamak koşuluyla yerleştirilebilir.
• Fırının yeri seçilirken, buzdolabı yanında olmamasına, yakınında çabuk tutuşacak perde, muşamba v.b. yanıcı ya da parlayıcı maddeler olmamasına dikkat edilmelidir.
• Fırının arka kapağı ile duvar arasında en az 2 cm boşluk olması hava sirkülasyonu sağlaması açısından gereklidir.
• Fırının yakınındaki mobilyalar 50° C üzerindeki sıcaklığa dayanıklı malzemeden yapılmış olmalıdır.
• Mutfak mobilyaları ocak tablasından yüksek ise; fırının yan yüzünden en az 11 cm mesafede bulunmalıdır.
• LPG gazı için bağlantı yapılırken, cihazın gaz girişine kelepçe ile sabitlenen plastik hortum kullanılmalıdır. Cihazınızı mümkün olduğunca kısa ve sızdırmaz bir hortum ile gaz kaynağına bağlayınız. İzin verilen en fazla hortum uzunluğu 1.5m'dir. Cihaza gaz taşıyan hortum, güvenliğiniz için yılda bir kez yenisi ile değiştirilmelidir.

Fırının üzerinde bulunan duvar dolapları ve aspiratörler için gerekli olacak değişiklik ve fırın tablasından olan minimum yükseklikler çizimde gösterilmiştir. Buna göre, aspiratör ocak tablasından minimum 65cm yükseklikte olmalıdır. Aspiratör yok ise bu yükselik 70 cm' den az olmamalıdır.

ASPIRATOR Min. 65 cm.(Davlumbazli) Min. 70 cm.(Davlumbazsz) Min. 42cm Min. 42cm

Fırın Ayaklarının Ayarlanması

Fırınız ayarlanabilen 4 adet ayak üzerinde durmaktadır. Ayaklar alçak konumda ayarlanmış olup, fırın yerleştirilmeden önce dengede olup olmadığını kontrol edilmesi gereklidir.

Eğer ayaklar uygun şekilde ayarlanmış ise; cihazın sürüklenerek hareket ettirilmemesi, kaldırılarak yerine yerleştirilmesi gerekir.

Gaz Hortumunun Takılması ve Sızdırmazlık Kontrolü

Cihazın gaz bağlantısı standartlara uygun olarak yapılmalıdır. Cihaz, fabrika çıkışı olarak LPG' ye ayarlanmıştır. Uygun olan gaz tipleri ve uygun gaz enjektörlerine ilişkin bilgileri tablo da bulabilirsiniz. En fazla verimi alabilmek ve en az sarfiyatı sağlamak için besleme gazı basıncının tabloda yer alan değerlere uygun olmasına dikkat edin.

Eğer kullanılan gazın basıncı bu değerlerden farklı ya da değişken ise, gaz tesisatına uygun bir basınç dedantörünün takılması gerekmektedir. Bu ayarların yapılması için mutlaka VESTELYetkiliServisi'niarayın.

Hortum ile bağlantı yapılırken dikkat edilmesi gereken noktalar

• Hortumun hiçbir yeri, sıcaklığı 90°C’ den fazla olabilecek bir yere değmemelidir.
• Hortumun uzunluğu 1.5m' yi geçmemelidir. Hortum; dolanmamalı, gerilmemeli ve katlanmamalıdır.
• Hortum; keskin köşelere hareketli nesnelere temas etmemeli, hasarlı olmamalıdır.
• Hortum; montaj öncesi boylu boyunca kontrol edilmeli, herhangi bir üretim ha-tası olup olmadığı gözlenmelidir.
• Gaz giriş bağlantıları tamamen bittikten sonra gaz açılıp tüm bağlantı yerleri ve hortumun kendisi gaz kaçak dedektörü ile kontrol edilmelidir. Asla alevle kontrol edilmemelidir.
• Sıkma kelepçeleri paslanmış olmamalıdır.
• Hortum kontrol edildikten sonra, herhangi bir hasar gözlenirse montaj öncesi mutlaka değiştirilmelidir.
• Hortumun bir ucunu dedantöre, diğer ucunu ise fırın gaz adaptörüne sıkıca takıp; bir sac kelepçe ve tornavida ile iyice sıkınız. Yukarıda anlatılan koşullar dahilinde hortum ile bağlantı yapılamaz ise, esnek metal hortum kullanılabilir. Bu durumda emniyet standartlarına uygun bir bağlantı yapılabilmesi için VestelYetkili Servisi'ne başvurun.
• Contalar hasar görmüş veya yıpranmış ise cihazı kullanmayınız.
• DİKKAT: Gaz kaçağı kontrolü için kesinlikle kibrit ve çakmak kullanmam-yınız.

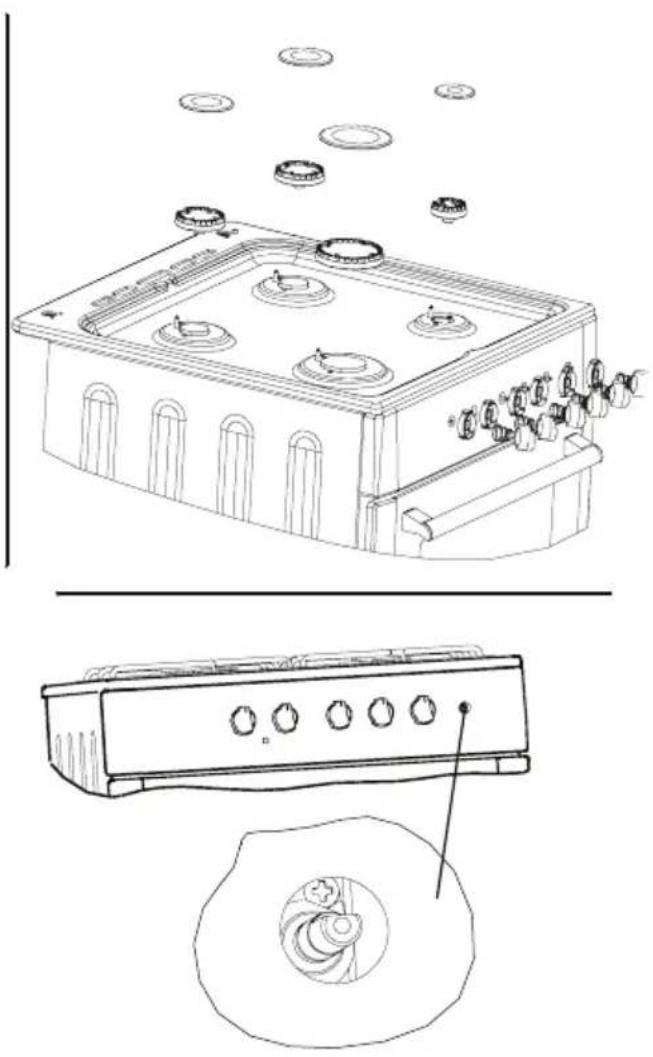

Gazlı Ocakların Enjektör Değişimleri

Aşağıdaki işlemleri Yetkili Servis yapmalıdır;

Ocaklar, enjektörleri değiştirilerek farklı gaz tiplerine uygun hale getirilebilir.

Bu amaçla, aşağıdakidakilerin yapılması gerekmektedir ;

• Gazı ve elektrik akımını kesin.
- Ocak pişiricilerinin şapkalarını ve adaptörlerini çıkarın.
- Enjektörleri sökün.
- Enjektörleri; Enjektör tablosundaki değerine ve cihazda kullanılacak gaz tipine uygun olanlarla değiştirin.

Kısık Alev Konumunun Ayarlanması

Kısık alev konumu için, rölanti vidası LPG' den Doğalgaz' a dönüste gevşetilmelidir.

Doğalgaz' dan LPG' ye geçişte ise aynı vida sıkıl-malıdır. Ci-hazın fişinin takılı olduğundan, gaz beslemesinin açık olduğundan, ocak pişirici şapka ve adaptörlerinin yerlerine yerleştirilmiş olduğundan emin

olun. Ocakları yakın ve kısık konuma alın. Düğmeleri çekerek çıkarın. Rölanti vidası musluk gövdesi üzerinde yer almaktadır. Küçük ağızlı düz bir tornavida ile vidayı sıkın/gevşetin. Bu ocağın kısık konumdaki alevinin artması ya da azalmasını sağlar. Alev uzunluğu en az 4mm olacak şekilde vidayı ayarlayın. Düğmeyi yerine takarak alevin pişirici tam yanma konumundan kısık konuma 1 sn' lik sürede ayarlandığında sönmediğinden emin olun. Yukarıda anlatılan işlemleri her bir ocak için tekrarlayın.

Hortum Bağlantı Ucu Değişimi

Aşağıdaki işlemleri Yetkili Servis yapmalıdır;

Cihazınız, fabrika çıkışı olarak LPG gazı için ayarlanmış olup, LPG' den Doğalgaz' a dönüşüm esnasında; yetkili servis tarafından aşağıdaki şekilde görüldüğü gibi 3 nolu hortum rakoru sökülmeli ve gaz şebekesinden gelen mekanik bağlantı esnek metal hortum, yeni bir 2 nolu conta yerleştirilerek, 1 nolu boruya bağlanmalıdır.

Her gaz değişimde bağlantı ara yüzeylerine sızdırmazlığı sağlamak amacı ile 2 nolu contanın yerleştirilmesi gerekmektedir.

Gaz tüpünü bağlamadan önce contaların yerinde ve iyi durumda olduğunu kontrol ediniz

1 1. Ocak gaz dağıtım borusu 2. Sızdırmazlık contası 3. Hortum rakoru 3 (LPG bağlantısı için)

Elektrik Bağlantısı ve Emniyeti

Elektrik bağlantısı sırasında, kesinlikle aşağıdaki talimatlara uyulmalıdır:

- Cihazın elektrik bağlantısı Yetkili Servis tarafından yapılmalıdır. Cihaz 20 Amperlik sigorta üzerinden sabit de elektrik hattına bağlanmalıdır. Besleme kablosu

H05VV-F tipinde olmalıdır.

- Topraklama kablosu, mutlaka( ) topraklama işareti olan vidayla bağlanmalıdır. Besleme kablosunun bağlantısı yanda yer alan şekildeki gibi olmalıdır. Eğer cihazın kurulacağı yerde, yönetmeliklere uygun topraklı priz mevcut değilse, derhal Yetkili Servisi arayın.

- Besleme kablosu ürünün sıcak yüzeyine temas etmemelidir.

- Besleme kablosunun zarar görmesi halinde, mutlaka Vestel Yetkili Servisi' ni arayın. Kablo, Yetkili Servis tarafından değiştirilmelidir.

- Yanlış elektrik bağlantısı cihaza zarar verebilir. Böyle bir zarar garanti kapsamında değildir.

- Cihaz 220-240 Volt elektriğe uygun olacak de ayarlanmıştır. Şebeke elektriği, verilen bu değerden farklı ise derhal Yetkili Servisi arayınız.

KAHYVERENGİ L N SARI+YESİL MAVI

DİKKAT: Üretici firma güvenlik normlarına uymamaktan kaynaklanan her türlü hasar ve zarara karşı hiçbir sorumluluk taşımadığını beyan eder.

Kullanımı

Kontrol Panelleri

FXO204

Dijital SaatFırın Termostat Düğmesi

Gazlı Ocak Kumanda DüğmeleriFırın Kumanda Düğmesi

FXO304X

Dijital SaatFırın Termostat Düğmesi

Gazlı Ocak Kumanda DüğmeleriFırın Kumanda Düğmesi

Ocakların Kullanımı

Ocakların Elektrikle Ateşlenmesi ve Gazlı Ocakların Kontrolü

Ürün otomatik ateşleme sistemi ile donatılmıştır. Kullanmak istediğiniz gazlı ocağın kontrol düğmesini bastırın ve saat yönünün tersine çevirerek maksimum konuma getirin. Almış olduğunu model düğmeden ateşlemeli ise elektrikli ateşleme sistemini çalıştırmak için sadece gaz kontrol düğmesini basılı tutmanız yeterli olacaktır. Eğer ürünün üzerinde işaretli ateşleme düğmesi varsa, gaz düğmesini çevirirken ateşleme düğmesini de basılı tutmanız gerekir. İlgili ocağın yandığını gördükten sonra düğmeyi serbest bırakın ve gazlı ocağın yanar konumda kaldığından emin olun. Aksi halde düğmeyi kapatıp önceki işlemleri tekrarlayın.

Ocağın kullanımı sıra- sında alevin sönme- mesi halinde, (eger varsa) sönme emni- yeti sensör vasıtası ile bunu algılar ve gazı keser.

Bu sayede yanmamış gazın birikerek yangın çıkarması riskini ortadan kaldırır.

Ateşlemeden sonra gaz emniyetinin devreye girme süresi en fazla 10 sn' dir. Bu süre boyunca düğmeyi tam basılı tutun. Daha sonra düğmeyi serbest bırakın ve gazlı ocağın yanan konumda kaldığından emin olun. Aksi halde, düğmeyi kapatıp, önceki işlemleri tekrarlayın. Kontrol düğmesi kapatılmadan, kazara alev söndüğü takdirde, sönme emniyetinin devreye girmesi için gereken süre en fazla 90 saniyedir.

Ocakların Manuel Ateşlenmesi

Ocaklardan birini ateşlemek için, ocak kısmına kibriti yaklaştırın. İlgili ocağın düğmesini bastırın ve saat yönünün tersine doğru çevirin. İstenen alev seviyesi maksimum(büyük alev) ve minimum(küçük alev) arasında çevirerek elde edilebilir. Ocak kontrol düğmeleri, kademeli alev ayarı yapacak şekilde donatılmıştır. Yapacağınız pişirme işlemi için minimum ve maksimum alev seviyeleri arasında, ara konumlarda da ayar yapabilirsiniz. Minimum konumdaki alev boyu, alevin sağlıklı yanmasını sağlayarak, istediğiniz kadar kısıabileceğiniz şekilde ayarlanmıştır. Kontrol panelinde düğmelerin üzerinde bulunan işaretler hangi düğmenin hangi ocağı kontrol ettiğini göstermektedir.

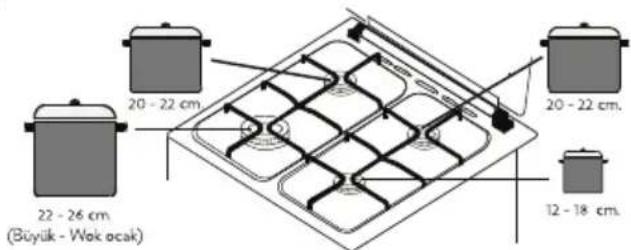

Tavsiyeler

Ocağınız farklı boyutlarda ocak beklerine sahiptir. Gazı en ekonomik kullanmanın yolu pişirme tencerenizin boyutuna uygun gazlı ocağı seçmek ve kaynama noktasına ulaşıldıktan sonra alevi en düşük seviyede tutmaktır.

Tencerenizin kapağını daima kapalı tutmanız önerilir. Şekilde gösterilen ölçülerde tencereleri kullanmaya dikkat edin. Çapı 14 cm den küçük kaplar kullanıldığı takdirde gerekiyorsa cezvelik kullanın. Gazlı bekleri hiçbir zaman izgarasız kullanmayın.

20 - 22 cm 22 - 26 cm (Büyük - Wok ocak) 20 - 22 cm. 12 - 18 cm.

Fırın Kısının Kullanımı Fırın Fonksiyon Kumanda Düğmesi

Fırın fonksiyonlarını seçmenizi sağlar. Bir sonraki bölümde onksiyonlar açıklanmıştır. Fonksiyon seçici düzme ile birlikte fırın termostat düğmesini de seçtiğiniz bir sıcaklık değerine getirmeniz gerekmektedir. Aksi halde seçtiğiniz fonksiyon kademesi çalışmaz.

Fırın Termostat Düğmesi

Fırın sıcaklığını seçmenizi sağlar. Fırın fonk siyon kumanda düğmesi ile kullanılır. Fırınınızın içindeki sıcaklık, ayarla-dığınız değere ulaştığında termostat devreyi keser ve termostat ışığı sö-ner. Sıcaklık ayarlanan değerin altına düştüğünde ise,

0 50° Max- 250° 100° 200° 150°

termostat tekrar devreye girer ve termostat ışığı yanar.

Fırın Fonksiyonları Kullanımı:

Aşağıda anlatılan fonksiyonların varlığı ürün modeline göre değişir.

Fırın Fonksiyonları Kullanımı

Aşağıda anlatılan fonksiyonların varlığı ürün modeline göre değişir.

Buz Çözücü Fonksiyon (Defrost)

Düğmeyi belirtilen işaretin üzerine getirmek suretiyle, donmuş gıdayı fırına yerleştirerek buz çözme işlemini başlatabilirsiniz. Bu fonksiyon; yiyeceği pişirmeyen, sadece buzlarının kısa zamanda çözülmesine yardımcı olan bir programdır. Buzu çözülecek yiyeceği; alttan üçüncü raf desteğine koyacağınız tel raf üzerine yerleştirin. Buzun çözülmesinden dolayı birikecek suyu toplamak için alt rafa bir fırın tepsisi yerleştirin.

Alt - Üst Isıtıcı Fonksiyonu (statik pişirme)

Geleneksel yöntem olarak tanımlanan bu pişirmede; alt ve üst rezistanslardan eşit olarak fırının içerisinde yayılan ısı pişirdiğiniz yiyeceğin alt ve üstünün eşit olarak pişmesini sağlar. Fırınızın termostat düğmesini, yapacağınız pişirme için pişirme tablosunda tavsiye edilen dereceye ayarlayın. Fırına 10 dakika kadar ön ısıtma yapılması tavsiye edilir. Uygun pişirme kabına konmuş olan yiyeceği tavsiye edilen süre boyunca pişmeye bırakın. Bu konum; kek, pandispanya, börek, fırında makarna, lazanya, pizza pişi-

rilmesinde tercih edilen bir fonksiyondur.

Pişirme işlemi sonunda, fırın fonksiyon ku-manda düğmesini ve termostat düğmesini kapatın ve varsa saat programını iptal edin. Pişirdiğiniz yiyeceği fırından alıp, güvenli bir yere koyun ve fırın kapağını açık tutarak fırının tamamen soğumasını sağlayın. Bu sırada fırın sıcak olacağından; fırından uzak durun ve çocuklarınızı uzak tutun.

Fan ve Alt - Üst Isıtıcı Fonksiyonu ( Fanlı Statik Pişirme )

(FXO304X modelinde)

Alt ve üst rezistanslardan gelen havanın fan motoru ve pervanesi yardımıyla fırının içerisinde dağıtıldığı konumdur. Fırınızın termostat düğmesini, yapacağınız pişirme için pişirme tablosunda tavsiye edilen dereceye ayarlayın. Fırının düğmesini, bu fonksiyonun sembolünü gösterecek şekilde çevirin ve fırın saatini pişirme için önerilen zamana ayarlayarak, fırına 10 dakika kadar ön ısıtma yaptırın. Uygun pişirme kabına konmuş olan yiyecek fırına yerleştirilir ve pişirme işlemi yapılır. Bu konum genelde, hamur işlerinin pişirilmesinde çok iyi sonuç alınan bir konumdur. Yiyeceklerin her bölgesi bu konumda eşit olarak pişecektir. Tek tepsi ile pişirme için uygundur.

Pişirme işlemi sonunda, fırın fonksiyon ku-manda düğmesini ve ısı ayar düğmesini kapatın ve varsa saat programını iptal edin. Pişirdiğiniz yiyeceği fırından alıp, güvenli bir yere koyun ve fırın kapağını açık tutarak fırının tamamen soğumasını sağlayın. Bu sırada fırın sıcak olacağından; fırından uzak durun ve çocuklarınızı fırından uzak tutun.

Gril Fonksiyonu:

Bu fonksiyon yiyeceklerin üst kısmını pişirmek ya da pişmiş yiyeceklerin üst kısmını kızartmak için kullanılır. Özgara yapmak için; yiyecekleri izgaraya, izgarayı da en üst seviyedeki rafa yerleştirin. Fırın tepsisini 3. rafa yerleştirdikten sonra izgara işlemine başlayabilirsiniz. 2. rafa yerleştirilmiş olan tepsi yiyeceklerden damlayan yağların toplanmasını sağlayacaktır.

Gril yaparken fırın kapağı kapalı olmalıdır ve fırın sıcaklığı 190° C' ye ayarlanmalıdır. Fırınınızın termostat düğmesini bu sıcaklığı gösterecek şekilde çevirin. 5 dakikalık ön ısıtma süresinden sonra yiyeceklerinizi fırınınıza yerleştirin. Pişirme işlemi sonunda, fırın fonksiyon kumanda düğmesini ve ısı ayar düğmesini kapatın ve varsa saat programını iptal edin. Pişirdiğiniz yiyeceği fırından alıp, güvenli bir yere koyun ve fırın kapağını açık tutarak fırının tamamen soğumasını sağlayın. Bu sırada fırın sıcak olacağından; fırından uzak durun ve çocuklarınızı fırından uzak tutun.

Üst Isitici ve Gril Fonksiyonu

Bu fonksiyon daha hızlı ve geniş yüzeyli izgara yapmak için kullanılır. Izgara yapmak için; yiyecekleri izgaraya, izgarayı da en üst seviyedeki rafa yerleştirin. Fırın tepsisini 2. rafa yerleştirdikten sonra izgara işlemine başlayabilirsiniz.

1. rafa yerleştirilmiş olan tepsi yiyeceklerden damlayan yağların toplanmasını sağlayacaktır.

Gril yaparken fırın kapağı kapalı olmalıdır ve fırın sıcaklığı 190° C' ye ayarlanmalıdır.

Fırınınızın termostat düğmesini bu sıcaklığı gösterecek şekilde çevirin. 5 dakikalık ön ısıtma süresinden sonra yiyeceklerinizi

fırınınıza yerleştirin. Pişirme işlemi sonunda, fırın fonksiyon kumanda düğmesini ve ısı ayar düğmesini kapatın ve varsa saat programını iptal edin. Pişirdiğiniz yiyeceği fırından alıp, güvenli bir yere koyun ve fırın kapağını açık tutarak fırının tamamen soğumasını sağlayın. Bu sırada fırın sıcak olacağından; fırından uzak durun ve çocuklarınızı fırından uzak tutun.

Fan ve Alt - Üst Isıtıcı Fonksiyonu ( Fanlı Statik Pişirme )

Alt ve üst rezistanslardan gelen havanın fan motoru ve pervanesi yardımıyla fırının içerisinde dağıtıldığı konumdur. Fırı- nınızın termostat düğmesini, yapacağınız pişirme için pişirme tablosunda tavsiye edilen dereceye ayarlayın. Fırının düğmesini, bu fonksiyonun sembolünü gösterecek şekilde çevirin ve fırın saatini pişirme için önerilen zamana ayarlayarak, fırına 10 dakika kadar ön ısıtma yaptırın. Uygun pişirme kabına konmuş olan yiyecek fırına yerleştirilir ve pişirme işlemi yapılır. Bu konum genelde, hamur işlerinin pişirilmesinde çok iyi sonuç alınan bir konumdur. Yiyeceklerin her bölgesi bu konumda eşit olarak pişe- cektir. Tek tepsi ile pişirme için uygundur. Pişirme işlemi sonunda, fırın fonksiyon ku-manda düğmesini ve ısı ayar düğmesini kapatın ve varsa saat programını iptal edin. Pişirdiğiniz yiyeceği fırından alıp, güvenli bir yere koyun ve fırın kapağını açık tutarak fırının tamamen soğumasını sağlayın. Bu sırada fırın sıcak olacağından; fırından uzak durun ve çocuklarınızı fırından uzak tutun.

Programlanabilir

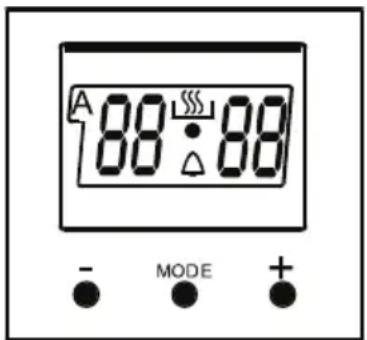

Saat Kullanımı Saatin ayarlanması

(FR 8043 - FR 9041 W modelinde)

Fırını kullanma- ya başlamadan önce saat aya- rının yapılması gerekmektedir. Fırına elektrik verildikten sonra (A) sembolü ve ekrandaki 3 adet "0" yanıp sönmeye başlayacaktır. (+) ve (-) tuşlarına aynı anda basın. Ekranda 🔊 symbolü çıkacaktır. Ayrıca ekranın ortasındaki nokta yanıp sönmeye başlayacaktır. Bu nokta yanıp sönerken (+) ya da (-) tuşlarına basarak günün saatini ayarlayın. Ayar yaptıktan sonra noktanın devamlı yanması beklenmelidir.

Fırına elektrik verildikten sonra (A) sembolü ve ekrandaki 3 adet sıfır yanıp sönerken fırın, kumanda düğmeleri kullanılarak çalıştırılamaz. Saat ayarı için (+) ve (-) tuşlarına aynı anda basıldığında ekranda sembolü çıkacaktır. Bu sembol ekranda görünüğünde fırın kısmını manuel olarak çalıştırabilirsiniz. Elektrikler kesildiğinde saat ayarı sıfırlanacağından saat ayarının tekrar yapılması gerekecektir.

Sesli İkaz Zaman Ayarı

A End - MODE +

Bu fonksiyon ayarlanan süre sonunda sesli ikaz almak için kullanılabilir.

OrtadakiMODEtuşunabasın.Ekranda sembolü yanıp sönecektir. Ayrıca 3 adet sıfır görünecektir. Sembolü yanıp sönerken (+) ve (-) tuşlarına basarak uyarılmak istenen zaman süresi ayarlanır. Ayarlama işlemi bittikten bir süre sonra ‘semboldevamlıyanardurumageçecektir.

Sembolü devamlı yanar duruma geçti- ğinde, sesli ikaz zaman ayarı işlemi bitmiş olur.

0 ile 23.59 saat aralığında sesli ikaz zaman ayarı yapılabilir.

Süre dolduğunda zamanlayıcı sesli ikaz verir ve sembolü ekranda yanıp söner. Herhangi bir tuşa basıldığında sesli ikaz durur ve sembolü ekrandan kaybolur. Sesli İkaz Zaman ayarı sadece uyarı amaçlıdır. Fırın bu fonksiyonda aktif duruma geçmez.

Pişirme Süresine Göre Yarı Otomatik Programlama

A= du r - MODE +

Bu fonksiyon istenilen süre aralığında pişirme yapabilmek için kullanılır. Fırın içine pişirilecek yiyecek konur. Fırın istenilen

pişirme fonksiyonuna ayarlanır. Fırın termostatı da pişirme yapılacak yemeğe göre istenen dereceye ayarlanır. Zamanlayıcı ekranında "dur" yazısı görünene kadar ortadaki MODE düğmesine basın. "dur" yazısı görünüğünde ekranda (A) sembolü yanıp sönecektir. Zamanlayıcı bu durumda iken (+) ve (-) tuşuna basılarak pişirilmek istenen yiyeceğin pişme süresi ayarlanır. Ayarlama işlemi yapıldıktan bir süre sonra ekranda günün saati görünecek ve (A) sembolü ile sembolü ekranda sürekli yanacaktır. Bu esnada fırın da çalışacaktır.

0 ile 10 saat arası pişirme süresi ayarlanabilir.

Ayarlanan süre bittiğinde timer fırını durduracak ve sesli ikaz verecektir. Ayrıca ekranda (A) sembolü yanıp sönecektir. Fırın düğmesi ve fırın termostat düğmesi sıfır konumuna alındıktan sonra timer' in herhangi bir düğmesine basıldığında sesli ikaz sona erecektir. Ayrıca timer manuel kullanım fonksiyonuna geçecektir.

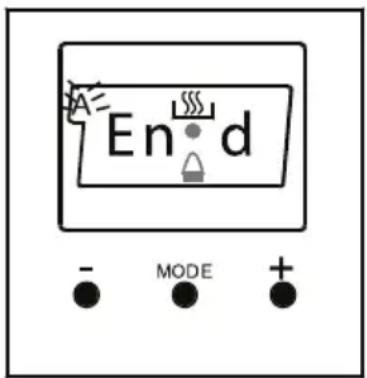

Bitiş Saatine Göre Yarı Otomatik Programlama

End - MODE +

Bu fonksiyon istenilen bitiş saatine göre pişirme yapabilmek için kullanılır. Fırın içine pişirilecek yiyeceği koyun. Fırını istenilen pişirme fonksiyonuna ayarlayın. Fırın termostatını da pişirme yapılacak yemeğe göre istenen dereceye ayarlayın. Zamanlayıcı ekranında (End) yazısı görünene kadar ortadaki MODE butonuna basın. End yazısı görünüğünde ekranda (A) sembolü ve günün saati sıra ile yanıp sönecektir.

Saat bu durumda iken (+) ve (-) tuşuna basılarak pişirilecek yiyeceğe göre istenilen bitiş zamanı ayarlanır. Ayarlama işlemi yapıldıktan bir süre sonra ekranda günün saati görünecek ve (A) sembolü ile sembolü ekranda sürekli yanacaktır. Bu esnada fırın da çalışacaktır.

Günün saatinden, 10 saat sonraki zamana kadar ayar yapılabilir.

Ayarlanan zaman bittiğinde zamanlayıcı fırını durduracak ve sesli ikaz verecektir. Ayrıca ekranda (A) sembolü yanıp sönecektir. Fırın düğmesi ve fırın termostat düğmesi sıfır pozisyonuna alındıktan sonra, zamanlayıcının herhangi bir düğmesine basıldığında sesli ikaz sona erecektir. Ayrıca zamanlayıcı manuel kullanım fonksiyonuna geçecektir.

Tam Otomatik Programlama

Bu fonksiyon belirli bir zaman sonra belirli bir süre içinde pişirme yapabilmek için kullanılır. Fırın içine pişirilecek yiyeceği koyun. Fırını istenen pişirme fonksiyonuna ayarlayın. Fırın termostatını da pişirme yapılacak yemeğe göre istenen dereceye ayarlayın.

Birinci işlem olarak zamanlayıcı ekranında (dur) yazısı görünene kadar ortadaki MODE butonuna basın. (dur) yazısı göründüğünde ekranda (A) sembolü yanıp sönecektir. Zamanlayıcı bu durumda iken (+) ve (-) tuşlarına basılarak pişirilecek yiyeceğin pişme süresi ayarlanır. Ayarlama işlemi yapıldıktan bir süre sonra ekranda gününsaatigörünecekve(A)sembolüile sembolü ekranda sürekli yanacaktır

0 ile 10 saat arası pişirme süresi ayarlanabilir.

İkinci işlem olarak zamanlayıcı ekranında (End) yazısı görünene kadar ortadaki MODE düğmesine basın. (End) yazısı göründüğünde ekranda (A) sembolü ve günün saati, ayarlanan pişirme süresi eklenmiş olarak yanıp sönecektir. Zamanlayıcı bu durumda iken (+) ve (-) tuşuna basılarak istenilen pişirme bitiş zamanı ayarlanır. Ayarlama işlemi yapıldıktan bir süre sonra ekranda günün saati görünecek ve (A) sembolü ekranda sürekli yanacaktır.

Günün saatine pişirme süresi eklenmiş zamandan, 23.59 saat sonraki zamana kadar ayar yapılabilir.

Verilen bitiş zamanından, pişirme süresi kadar önce fırın çalışmaya başlayacak ve ayarlanan bitiş zamanında duracaktır. Saat sesli ikaz verecek ve (A) sembolü yanıp sönecektir. Fırın düğmesi ve fırın termostat düğmesi sıfır pozisyonuna alındıktan sonra timerin herhangi bir düğmesine basıldığında sesli ikaz sona erecektir. Ayrıca saat manuel kullanım fonksiyonuna geçecektir.

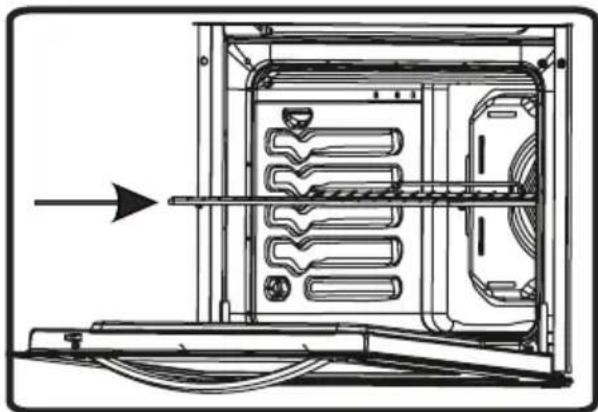

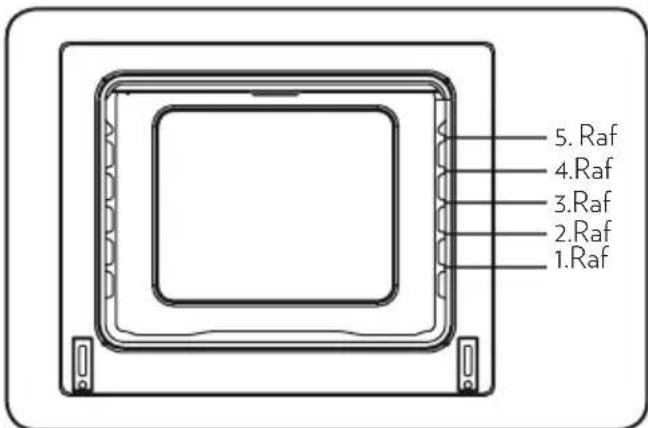

Fırında Kullanılan Aksesuarlar

Fırınızda pişireceğiniz yiyeceğin özelliğine bağlı olarak pişirme tablosunda belirtilmiş olan pişirme kaplarının kullanılması tavsiye edilir. Fırınızda fırın tepsileri, iç ızgara dışında, piyasadan temin edebileceğiniz, fırında kullanıma uygun olan cam kaplar, kek kalıpları, özel fırın tepsilerini de kullanabilirsiniz. Konuya ilişkin olarak üretici firmanın vermiş olduğu bilgilere dikkat edin.

Küçük boyutlu kapların kullanılması durumunda, bu kabı iç izgara teli üzerine, telin tam orta yerine gelecek de yerleştirin. Emaye kaplar için de aşağıda verilen bilgilere uyulması gerekmektedir.

Eğer pişirilecek yiyecek fırın tepsisini tamamen kaplamıyorsa, yiyecek derin dondurucudan çıkmışsa veya tepsi ızgara işlemi sırasında akan yiyecek sularını toplanması için kullanılıyorsa, pişirme ya da kızartma esnasında oluşan yüksek ısı sebebiyle tepside değişmeleri gözlenebilir. Ancak pişirme sonrasında tepsi soğuyunca tekrar eski halini alacaktır. Bu; ısı transferi sırasında ortaya çıkan normal fiziksel bir olaydır.

Cam tepside ya da kapta pişirme yaptıktan hemen sonra bu tepsiyi ya da kabı soğuk ortama bırakmayın. Soğuk ve ıslak zeminler üzerine koymayın. Kuru bir mutfak bezi ya da üzerine yerleştirerek yavaş yavaş soğumasını sağlayın. Aksi halde cam tepsi ya da kap kırılabilir.

Fırınızda izgara yapacaksanız; ürün ile

beraber tepsi içinde verilen ızgarayı kullan- manızı tavsiye ederiz (model bu malzeme- yi içeriyorsa). Böylece sıçrayan ve akacak olan yağlar fırının içini kirletmeyecektir. Eğer, büyük tel ızgarayı kullanacaksanız; yağların toplanmaması için alt raflardan bir- rine tepsi koyunuz. Temizlik kolaylığı açısından da içine bir miktar su koyunuz.

Izgara yaparken 4. veya 5. rafi kullanınız ve izgara yapacağınız malzemenin izgaraya yapısmaması için izgarayı yağlayınız.

Fırın Hacimleri

1.Raf 2.Raf 3.Raf 4.Raf 5.Raf

TEL IZGARA: Izgara yapmak veya fırın tep-sisinden farklı kapları, üzerine koymak için kullanılır.

SIĞ TEPSİ: Börek vb. hamur işilerini pişir- mekte kullanılır.

DERİN TEPSİ : Sulu yemek pişirmekte,

UYARI: Izgara, seçilen rafa düzgünce yer- leştirilmeli ve sonuna kadar itilmelidir.

iç Izgara

Fırınınızı temizlemeden önce bütün kontrol düğmelerinin kapalı olduğundan ve cihazınızın soğuduğundan emin olun. Cihazın fişini çekin. Fırınınızın emaye ve boyalı kısımlarını çizebilecek, tanecikler içeren temizlik maddelerini kullanmayın. Tanecik içermeyen krem veya sıvı temizleyiciler kullanın. Yüzeylere zarar verebileceği için; kostik kremler, aşındırıcı temizlik tozları, kaba tel yünü veya sert aletler kullanmayın. Ocağınızın etrafına taşan sıvıların yanması halinde emaye zarar görebilir. Taşan sıvıları hemen temizleyin.

Fırının İçinin Temizlenmesi

Temizliğe başlamadan önce fırının fişini prizden mutlaka çekin. Emaye fırının içini, fırın ilikken temizlerseniz en iyi sonucu alırsınız. Fırını her kullanımdan sonra sabunlu suya batırılmış yumuşak bir bezle silin. Daha sonra ıslak bir bez ile bir kez daha silerek, ardından kurulayın. Zaman zaman sıvı bir temizlik maddesi kullanarak komple bir temizlik yapmak gerekebilir. Temizleme işlemini kuru ve toz temizleyicilerle yapmayın.

Fırının Üst Kısmı, Gazlı ve Elektrikli Ocakların Temizlenmesi

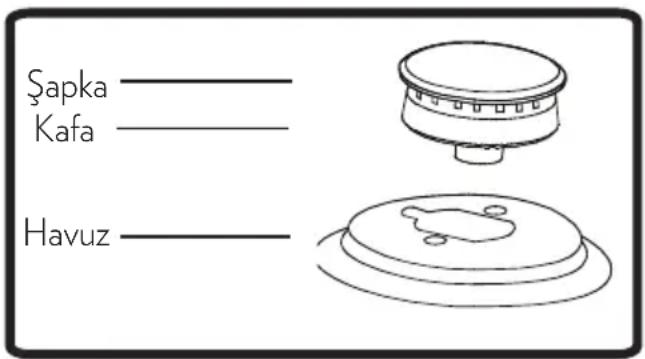

Fırınınızın üst kısmında bulunan ocak izgaralarını (tencere taşıyıcılarını), gazlı ocakların şapka ve kafalarını kaldırın. Bek tablasını silerken, havuzların içine sabunlu su ve pislik kaçmamasına dikkat edin. Böyle bir durumda, havuzun içindeki sıvıyı kurutup çalıştırın. Gazlı ocakların şapka ve kafaları ile ocak izgaralarını sabunlu su ile yıkayıp durulayın. Kuruttuktan sonra bek çapkalarını yerleştirirken tırnakların geçmesine ve tam yerine oturmasına dikkat edin. Bek tablasını bulaşık teli ile temizlemeyin, yüzeyin çizilmesine sebep olur.

Ocak izgaralarının (tencere taşıyıcıları) alevle temas eden uç kısımlarındaki emaye dökülebilir. Emayesi dökülen uç kısımlar paslanmaya neden olmayacağını; kullanımında sakınca yoktur.

Bek ve kafa şapkalarını bulaşık makinesinde yıkamayın. Bek kafalarına sabunlu su ile çıkarılmayan kir ve lekeler için piyasadan temin edebileceğiniz metal yüzey temizleyicilerini üzerindeki talimatları dikkate alarak kullanabilirsiniz

Paslanmaz çelik parçaların temizliği sadece su ile yapılmalı ve yumuşak bir bez ya da güderi ile kullanılmalıdır. Kıyıların ve köşelerin temizliği ise sıvı deterjan ya da ılık sirke ile yapılmalıdır. Üst cam kapaklı modellerin kapak temizliğinde sıcak su ve sertçe bir bez kullanın. Estetik görünüm ile aşınmaya dayanımına gölge düşmemesi için paslanmaz çelik yüzeyleri iyi durumda tutmak üzere bazı rutin bakım ve temizlik işlemleri gereklidir.

Paslanmaz çelik üzerinde kullanılmaması gereken temizleyiciler arasında; klorür içeren, özellikle hidroklorik asit içeren temizleyiciler vardır. Bu tür hidroklorür içeren ağarticıların yüzeye dökülmesi durumunda derhal bol miktarda temiz su ile yüzey temizlenmelidir. Gümüş temizleyicilerde paslanmaz çelik yüzeylerde kullanılma-malıdır. Normal kirleri veya parmak izlerini çıkartmak için genelde nemli bir bez veya güderi uygundur. Daha inatçı kirler için naylon süngerler genelde tatmin edicidir.

Paslanmaz çeliklerin üzerinde paslanmaz olmayan çelik esaslı ovma telleri, temizlik elyafları ve tel fırçalar kullanılmamalıdır. Bunlar hem yüzeyi çizerler, hem de paslanma direncini azalttıkları için yüzey islandığı zaman pas oluşumu gözlenmesine neden olabilirler. Temizlemek veya durulamak için su kullanıldığı zaman, özellikle de bulunan yerdeki su kireçli ise, su lekelerini önlemek için yüzeyin silinerek kurulanması tavsiye edilir.

Bakım

Fırın Lambasının Değiştirilmesi

Bu işlemi Yetkili Servise yaptırmanız önerilir. Önce fırının fişini prizden çekin ve fırının soğuk olmasına dikkat edin. Lambanın önündeki kapağı çıkardıktan sonra ampulü de yerinden çıkarın. Yetkili Servislerden temin edeceğiniz, 300°C'ye dayanıklı yeni ampulü çıkardığınız ampulün yerine takın. Daha sonra lamba koruma camını tekrar yerine yerleştirin. Bu işlemden sonra fırını-nız kullanıma hazır olacaktır

FONKSİYON /YEMEKLER	TURBO ALT-ÜST			ALT-ÜST-FAN IZGARA
	Termostat Konumu(°C)	Raf Konumları	Pişirme Süresi(dk)	Termostat Konumu(°C)	Raf Konumları	Pişirme Süresi(dk)	Termostat Konumu(°C)	Raf Konumları	Pişirme Süresi(dk)	Termostat Konumu(°C)	Raf Konumları	Pişirme Süresi(dk)
Yufka böreği	175	3	30-40	170-190	1-2	35-45	170-190	1-2	25-35
Kek(Kek kalı-bında)	160	2	40-50	170-190	1-2	30-40	150-170	1-2-3	25-35
Kek(Derin tep-side)	160	3	35-45	170-190	1-2	30-40	150-170	1-2-3	25-35
Kurabiye	160	3	25-35	170-190	1-2	30-40	150-170	1-2-3	25-35
Izgara köfte										190	4	10-15
Sulu yemek	175-200	3	40-50	175-200	2	40-50	175-200	2	40-50
Tavuk				200	1-2	45-60	200	1-2	45-60	190	*
Pirzola										190	3-4	15-25
Pirzola										190	4	15-25
Çift tepsi kek	160-180	1-3	30-40
Çift tepsi börek	170-190	1-3 35-45
* Tavuk çevirmeli modellerde, tavuk çevirme şişi ile pişiriniz. Diğerlerinde 3. rafi kullanınız.

Yukarıda verilen süreler laboratuar şartlarında elde edilmiş sürelerdir, şebeke besleme gerilimine ve pişirilen yemeğin miktarına göre değişebilir.

Sorun Giderme

Cihazınızda normal olmayan bir durum tespit ettiğinizde, tablodaki açıklamalar doğrultusunda sorunu çözmeye çalışabilirsiniz.

Cihazınız hala normal çalışmasına devam etmiyorsa Vestel İletişim Merkezi ile irtibata geçin. Yetkili servis listesine ve iletişim bilgilerine web sitesinden ulaşabilirsiniz.

Yetkili Servis Çağırmadan Önce Yapılması Gerekenler

SORUN SEBEBİ ÇÖZÜM
Fırın çalışmıyor.	Fırının fişi çekilmiş.	Fişi kontrol edin, çıkmış ise yerine takın.
	Sigorta atmış. Sigortanın değiştirilmesini sağlayın.
	Saatli modellerde ise, saat ayarlanmamış.	Kılavuzda belirtildiği şekilde saat ayarını yapın.
Fırın ısıtmıyor.	Fırın fonksiyon kumanda düğmesi ya da fırın termostat düğmesi ayarı yapılmamış.	Uygun bir fırın fonksiyonu ya da sıcaklık ayarı yapın.
İç aydınlatma lambası yanmıyor.	Elektrik kesilmiş.	Elektriklerin olup olmadığını kontrol edin.
	Lamba yanmış.	Lambanın arızalı olup olmadığını kontrol edin. Arızalı ise servis çağırın.
Pişirme; alt - üst kısım eşit pişirmiyor.	Raf konumları, pişirme süresi ve sıcaklık değeri doğru olmayabilir.	Kullanım kılavuzuna göre raf konum-larını, pişirme süresi ve sıcaklık değer- lerini kontrol edin.
Ocak gözü alev almıyor.	Kullandığınız gazın tipi ve basıncı ürünüze uygun değil.	Lütfen ürününüz üzerinde belirtilen değerleri kontrol edin, bir uyumsuzluk var ise yetkili servise başvurun.
	Regülatörünüz eski olabilir.	Regülatörünüzün eski olmadığından emin olun.
	Enjektörler tıkalı olabilir.	Enjektörleri temizleyerek tekrar deneyin.
	Adaptör delikleri kirli.	Adaptör deliklerinin temiz ve kuru olduğundan emin olun.
	Tüp bitmiş ya da doğalgaz hattı problemli olabilir.	Eğer LPG kullanıyorsanız, tüpünüzün bitmekte olup olmadığını, doğal gaz kullanıyorsanız gazı geldiği şebeke hattında bir problem olup olmadığını kontrol edin.
	Şapka ve adaptör düzgün yerleştirilmemiş olabilir.	Şapka ve adaptörü düzgünce yerleştirdikten sonra, herhangi bir ocak gözünü açın ve çakmak çakarken bujinin kıvılcımını gözleyin. Kıvılcımın bujinin ucundan bek şapkasına doğru atlaması gerekir. Eğer bu şekilde değilse bujide bir arıza olabilir. ( Bu durumda lütfen yetkili servise başvurunuz )
Alev düzensiz / isli / harlı yanıyor.	Kullandığınız gazın tipi ve basıncı ürünüze uygun değil.	Lütfen ürününüz üzerinde belirtilen değerleri kontrol edin, bir uyumsuzluk var ise yetkili servise başvurun.
	Tüp bitmiş ya da doğalgaz hattı problemli olabilir.	Eğer LPG kullanıyorsanız, tüpünüzün bitmekte olup olmadığını, doğal gaz kullanıyorsanız gazı geldiği şebeke hattında bir problem olup olmadığını kontrol edin.
	Regülatörünüz eski olabilir.	Regülatörünüzün eski olmadığından emin olun.
	Adaptör delikleri kirli olabilir.	Adaptör deliklerinin temiz ve kuru olduğundan emin olun.
	Tencere ocak gözüne uygun olmayabilir.	Sağlıklı bir yanma performansı elde etmek için, her bir ocak gözünde bu kılavuzda belirtilen uygun çaplardaki tencereleri tercih edin ( bkz ilgili bö-lüm ).

Enjektör Tabloları

Toplam Güç G30 28-30mbar7.5 kW 545 g/h112H3B/P TR Sınıf: 1	NGG2020 mbar	LPGG3028-30 mbar
BÜYÜK BEK
Enjektör çapı (1/100 mm) 115 85
Nominal Güç (kW) 2,75 3
1 Saatlik Tüketim 261,9 l/h 218,1 g/h
ORTA BEK
Enjektör çapı (1/100 mm) 97 65
Nominal Güç (kW) 1,75 1,75
1 Saatlik Tüketim 166,7 l/h 127,2 g/h
ORTA BEK
Enjektör çapı (1/100 mm) 97 65
Nominal Güç (kW) 1,75 1,75
1 Saatlik Tüketim 166,7 l/h 127,2 g/h
KÜÇÜK BEK
Enjektör çapı (1/100 mm) 72 50
Nominal Güç (kW) 1 1
1 Saatlik Tüketim 95,2 l/h 72,7 g/h

Cihazınızın Çevreye

Uygun

Bir Şekilde Atilması

- Ürün veya paketi üzerindeki bu sembol, ürünün ev atığı gibi muamele görmemesi gerektiğini gösterir. Bunun yerine elektrikli ve elektronik donanımın geri dönüşümü- nü yapan geçerli toplama noktasına teslim edilmelidir. Bu ürünün doğru şekilde imha edilmesini sağlayarak, ürünün yanlış atık muamelesi kaynaklı çevre ve insan sağlığı ile ilgili potansiyel olumsuz sonuçlarını önlemeye yardımcı olursunuz. Malzemelerin geri dönüşümü, doğal kaynakları korumaya yardımcı olacaktır. Bu ürünün geri dönüşümü ile ilgili daha ayrıntılı bilgi için lütfen yerel belediye, ev atıkları imha servisi veya ürünü satın aldığınız mağaza ile temasa geçin.

Ambalaj Bilgisi

Ürün ambalajı, geri dönüştürülebilir malzemelerden üretilmiştir. Ambalaj atığını evsel veya diğer atıklarla birlikte atmayın, yerel yönetimin belirttiği ambalaj toplama noktalarına atın.

Enerji Tasarrufu için Öneriler

• Elektrikli ocakta pişirme yapılırken düz tabanlı tencere kullanılmalıdır.
• Kullanılan tencere tabanının büyüklüğü uygun olan ocak gözü tercih edilmelidir.
• Pişirme süresini düşürmek için tencerenin üstüne kapak konulmalıdır.
• Pişirme süresinin uzun olmaması için ge-

reken miktarda fazla su ya da yağ kullanılmamalıdır.

• Yiyecek, kaynama başladıktan sonra sıcaklık ayarı düşürülmelidir.
• Yiyecekler pişerken fırın kapağı sık sık açılmamalıdır.

Müşterinin Seçimlik Hakları

Müşteri; malın 6502 sayılı Tüketicinin Korunması Hakkında Kanun hükümleri uyarınca ayıplı olduğunu anlaşılması durumunda, ayıp daha sonra ortaya çıkmış olsa bile, malın müşteriye teslim tarihinden itibaren iki yıllık zamanaşımı süresi içinde; 1) Satılanı geri vermeye hazır olduğunu bildirerek sözleşmeden dönme, 2) Satılanı alıkoyup ayıp oranında satış bedelinden indirim isteme, seçimlik haklarından birini Satıcıya karşı; 3) Aşırı bir masraf gerektirmediği takdirde, bütün masrafları satıcıya ait olmak üzere satılanın ücretsiz onarılmasını isteme, 4) İmkân varsa, satılanın ayıpsız bir misli ile değiştirilmesini isteme, seçimlik haklarından birini ise Satıcıya, üretici veya ithalatçıya karşı kullanılabilir.

• Ücretsiz onarım veya malın ayıpsız misli ile değiştirilmesinin satıcı için orantısız güçlükleri beraberinde getirecek olması hâlinde tüketici, sözleşmeden dönme veya ayıp oranında bedelden indirim haklarından birini kullanabilir.

- Müşteri; şikâyet ve itirazları konusundaki başvurularını Tüketici Mahkemelerine ve Tüketici Hakem Heyetlerine yapabilir.

GARANTI BELGESi

MALIN		SATICI FİRMANIN		ALICININ
Cinsi	FIRIN	Unvanı		Adı, Soyadı
Markası	FINLUX	Adresi		Adresi
Modeli
Seri No		Tel-Faks		Tel
		E-posta
		Fatura Tarihi
		Fatura No
		Kaşe ve İmza
Teslim Tarihi ve Yeri					Genel MüdürErgün Güler
Azami Tamir Süresi	20 İşgünü
Garanti Süresi	2 Yıl
ÜRETİCİ FİRMA: Vestel Beyaz Eşya Sanayi ve Ticaret A.Ş.Organize Sanayi Bölgesi 45030 Manisa - TürkiyeTel: 44 44 987E-posta: [e-mail]		TÜRKİYE GENEL DAĞITICISI: Vestel Ticaret A.Ş.Levent 199 Büyükdere Cad. No:199 34394Şişli/İstanbul - TürkiyeTel: 44 44 987E-posta: [e-mail]

GARANTI ŞARTLARI

1. Garanti belgesi ile ilgili olarak çıkabilecek sorunlar için T.C.

Gümrük ve Ticaret Bakanlığı Tüketicinin Korunması ve Piyasa Gözetimi Genel Müdürlüğü'ne başvurulabilir.

MÜŞTERİ'NİN SEÇİMLİK HAKLARI

DIKKAT ETMESI GEREKEN HUSUSLAR

1. Garanti Belgesi üzerinde mamulün orijinal seri numarasında tahrifat yapıldığı hallerde garanti geçersizdir.
2. Garanti yükümlülüğünün geçerli olabilmesi için, VESTEL yetkili

personelinden ya da yetkili servislerinden başka hiçbir kimsenin, hiçbir şekilde cihazın tamir ve tadiline müdahale etmemesi gerekmektedir.

1. Anzalı cihazın tamir yerini (cihazın kullanıldığı yer veya servis atölyesi) ve şeklini yetkili servis belirler.
2. Aşağıda açıklanan koşullarda anzalı cihaz garanti kapsamına girmez:

a) Cihaza bağlanan dış donanımdan (regülatör, kesintisiz güç kaynağı vb.) kaynaklanan anzalar, b) Anormal voltaj düşüklüğü veya fazialığından, hatalı

elektrik tesisatından, cihazın etiketinde belirtilenden farklı bir şebeke gerilimine bağlanmasıyla oluşan anzalar,

c) Malın tesliminden sonraki nakiller ve yerleştirme sonucu (düşme, aşırı sarsılma, darbe vs.) oluşabilecek anzalar,

d) Cihazın kullanım hatalarından meydana gelen dış ve iç yüzeylerdeki bozulma, çizilme, kırılmalar ve anzalar,

e) Doğa olaylarının (yıldırım, sel, su baskını, deprem, yangın vs.) yol açacağı anzalar.

Bu gibi durumlarda anzalı cihaz, VESTEL yetkili uzmanları

tarafından tamir edilecek, standart tamir ücreti alınacaktır.

Garanti Belgesi'nin tekemmül ettirilerek tüketiciye verilmesi

sorumluluğu tüketicinin malı satın aldığı yetkili satıcı,

acente ya da temsilciliklere aittir. Garanti Belgesi, satın alınan

mala ilişkin faturanın tarihi ve sayısı ile seri numarasını içermek

zorundadir.

Müşteri; malın 6502 sayılı Tüketicinin Korunması Hakkında Kanun hükümleri uyarınca ayıplı olduğunu anlaşılması durumunda, ayıp daha sonra ortaya çıkmış olsa bile, malın müşteriye teslim tarihinden itibaren iki yıllık zamanaşımı süresi içinde;

1. Satılanı geri vermeye hazır olduğunu bildirerek sözleşmeden dönme,
2. Satılanı alkoyup ayıp oranında satış bedelinden indirim istem

seçimlik haklarından birini Satciya karşı; 3. Aşırı bir masraf gerektirmediği takdirde, bütün masraflan satciya ait olmak üzere sabılanın ücretsiz onanılmasını isteme, 4. İmkân varsa, sabılanın ayıpsız bir misli ile değiştirilmesini

isteme, seçimlik haklarından birini ise Satıcıya, üretici veya ithalatçıya karşı kullanılabilir.

Ücretsiz onarım veya malın ayıpsız misli ile değiştirilmesinin satıcı için orantisiz güçlükleri beraberinde getirecek olması hâlinde tüketici, sözleşmeden dönme veya ayıp oranında bedelden indirim haklarından birini kullanabilir.

Müşteri; şikâyet ve itirazlan konusundaki başvurulanni Tüketici

Mahkemelerine ve Tüketici Hakem Heyetlerine yapabilir.

Müşteri; şikâyet ve itirazlan konusundaki başvurulannı Tüketici

1. Garanti süresi malın teslim tarihinden itibaren baslar ve 2 yıldır.

2. Malın bütün parçaları dahil olmak üzere tamamı firmamız garantısı kapsamındadır.

3. Malın garanti süresi içerisinde arızalanması durumunda,

tamirde geçen süre garanti süresine eklenir. Malın tamir süresi en fazla 20 iş günüdür. Bu süre mala ilişkin arızan

servis istasyonuna, servis istasyonunun olmaması durumunda, malın satıcısı, bayii, acentası, temsilciliği, ithalatçısı veya

üreticisinden birisine bildirim tarihinden itibaren başlar. Malın arızasının, 10 iş günü içinde giderilmemesi halinde; üretici veya ithalatçı, malın tamiri tamamlanıncaya kadar, benzer özellikleri

sahip başka bir malı tüketicinin kullanımına tahsis etmek zorundadır. 4. Malın garanti süresi içinde, gerek malzeme ve işçilik, gerekse montaj hatalarından dolayı anzalanması halinde, işçilik

masrafi, değiştirilen parça bedeli ya da başka herhangi bir ad altında hiçbir ücret talep edilmeksizin tamiri yapılacaktır. 5. Tüketicinin tamir hakkını kullanmasına rağmen malın;

a) Garanti süresi içinde tekrar anzalanması, b) Tamiri için gereken azamı sürenin aşılması,

c) Tamirinin mümkün olmadığını, yetkili servis istasyonu, satıcı, üretici veya ithalatçı tarafından bir raporla

belirlenmesi, durumlarında; tüketici malın bedel iadesini, ayıp oranında bedel indirimini veya malın ayıpsız misli ile değiştirilmesini satıcıdan talep edebilir. Satıcı, tüketicinin talebini reddedemez. Bu talebin yerine getirilmemesi

durumunda satıcı, üretici ve ithalatçı müteselsilen

sorumludur.

1. Malin kullanma kılavuzunda yer alan hususlara aykırı

kullanılmasından kaynaklanan anzalar garanti kapsamı dışındadır.

MEMNUN ETMEK GÖREViMIZ TEŞEKKÜR ALMAK HEDEFiMiZ

Satış sonrası en iyi hizmeti sunabilmek için buradayız.

BURADAYIZ

MÜŞTERİ HİZMETLERİ

44 44 987

FINLUX MÜŞTERİ HİZMETLERİ tüm kanallardan iletilen taleplerinizi alır.

Talebinizle ilgili gerekli incelemeleri ve analizini gerçekleştirilir.

Talebiniz hakkında sizi bilgilendirir.

*Talebiniz doğrultusunda memnuniyet hedefiyle hizmet verilmesini sağlar.

Talebinizi teşekkür alma hedefiyle sonuçlandırır.

*Tüketici 4. adımda memnun kalmadığı takdirde 2. adıma geri dönülür. Süreç tekrar gerçekleştirilir, 2. adımdan devam edilir.

FINLUX

FINLUX

Üretici Firma

VESTEL Beyaz Eşya Sanayi ve Ticaret A.Ş.

Organize Sanayi Bölgesi, 45030 Manisa/ TÜRKİYE

Tel: [phone]

E-posta: [e-mail]
