KULLANIM KILAVUZU Multi Turbo 1225 Simfer

Simfer ürünlerini tercih ettiğiniz için teşekkür ederiz. Amacımız, toplam kalite anlayışına uygun olarak, modern tesislerimizde, titiz bir çalışma ortamında, doğaya zarar vermeden üretilmiş olan bu ürünü en iyi verimle kullanmanızı sağlamaktır.

Almış olduğunu Simfer fırınınızın ilk günkü özelliklerini uzun süre koruyabilmesi ve size en verimli şekilde hizmet edebilmesi için fırınınızı kullanmadan önce kullanma kılavuzunu dikkatle okumanızı ve daimi olarak muhafaza etmenizi tavsiye ederiz.

NOT:

Bu Kullanma Kılavuzu birden fazla model için hazırlanmıştır.

Kılavuzda belirtilen bazı özellikler sizin ürününüzde bulunmayabilir.

Bu özellikler * ile belirtilmiştir.

Cihazlarımız ev tipi kullanım amaçlıdır. Ticari kullanım amaçlı değildir.

"BU CiHAZI TESiS ETMEDEN VEYA KULLANMADAN ÖNCE TALiMATLARI OKUYUNUZ."

Bu ürün doğaya zarar vermeden çevreye saygılı modern tesislerde üretilmiştir.

"AEEE Yönetmeliğine Uygundur"

iÇİNDEKİLER

Önemli Uyarılar 4

Cihaz Tanıtımı 7

Cihaz Hakkında Önemli Uyarılar 8

Gaz Hortumu Geçiş Yolu 9

Zincir Bağlantı Şeması 10

Cihazın Doğru Kurulum Yeri 10

Teknik Bilgiler Tablosu 11

Gaz Değerleri Tablosu 12

Doğalgazdan Lpg'ye veya

Lpg'den Doğalgaza Dönüşüm 12

Gaz Kesici Emniyet Tertibatı 13

Alev Çıkış Hızı Ayarı 13

Kontrol Paneli Görselleri 14

Fırın Fonksiyonları 14

Ürün Kullanımı 15

Pişirme Tablosu 18

Fırın Lambası Değiştirme 19

Fırın Camı Temizliği 19

Bakım ve Temizlik 20

Firin Kapısı Montajı 21

Aksesuarlar 22

Sorunlar ve Çözüm Önerileri 23

AEEE Yönetmeliğine Uyum ve

Atık Ürünün Elden Çıkarılması 23

Ambalaj Bilgisi 23

Garanti Belgesi 24

ÖNEMLİ UYARILAR

1-UYARI:Elektrik çarpması olasılığından kaçınmak için lambayı değiştirmeden önce cihazın devresinin açık olduğundan emin olunuz.
2-UYARI: Bağlantı uçlarına erişmeden, bütün besleme devresi bağlantıları kesilmelidir.
3-UYARI:Izgara kullanılırken erişilebilir bölümleri sıcak olabilir. Çocuklar uzak tutulmalıdır.
4-UYARI: Katı veya sıvı yağ ile ocakta dikkatsizce yapılan pişirme işlemi tehlikeli olabilir ve yangına neden olabilir.
5-UYARI:Yangın tehlikesi; malzemeleri pişirme yüzeyinde muhafaza etmeyiniz.
6-UYARI:Yüzey çatlak ise, elektrik çarpması ihtimalini önlemek için cihazın devresini açınız.
7-UYARI: Kullanım esnasında erişilebilir bölümler sıcak olabilir. Küçük çocuklar uzak tutulmalıdır.
8-UYARI:Cihaz ve erişilebilir kısımları kullanım sırasında sıcaktır.
9-Bu cihazın ayar şartları etikette belirtilmiştir.

(Veya veri plakasında)

10-Bu cihaz bir yanma ürünleri tahliye tertibatına bağlanmamıştır. Bu cihaz geçerli olan montaj yönetmeliklerine göre bağlanmalı ve tesis edilmelidir. Havalandırma ile ilgili şartlara özen gösterilmelidir.

11-Bir gaz pişirme cihazının kullanılmasıyla, bulunduğu odada nem ve ısı yanma ürünleri ortaya çıkar. Özellikle

cihaz kullanımdayken mutfağın iyi havalandırıldığından emin olunuz ve doğal havalandırma deliklerini muhafaza ediniz veya mekanik bir havalandırma tertibatı taktırınız. (Fırın üstü aspiratör). Cihazın uzunca bir müddet yoğun kullanımı ilave bir havalandırma isteyebilir. Örneğin; bir pencerenin açılması veya daha etkili havalandırma varsa mekanik havalandırma seviyesinin yükseltilmesi gibi.

12-Ulaşılabilen kısımlar izgara kullanıldığında sıcak olabilir. Küçük çocuklar uzak tutulmalıdır.

13-UYARI:Cihaz sadece pişirme amaçlıdır. Odayı ısıtma gibi diğer amaçlarla kullanılmamalıdır.

14-Fırın kapılarına teması engelleyen ilave koruyucu araçları mevcuttur. Bu parça, çocukların bulunması muhtemel durumlarda takılmalıdır.

15-“Bu cihaz yürürlükteki yönetmeliklere göre ve sa-dece iyi havalandırılmış yerlerde tesis edilmelidir. Bu cihazı tesis etmeden veya kullanmadan önce talimat-ları okuyunuz.”

16-“Cihazı yerleştirmeden önce, yerel dağıtım şart-larından (gaz cinsi ve gaz basıncı) ve cihaz ayarının uygun olduğundan emin olun”

17-“Bu talimatlar yalnızca cihaz üzerinde sembolleri görünen ülkeler için geçerlidir. Ülke sembolü cihaz üzerinde görünmezse, cihazı, cihazın kullanılacağı ülkenin şartlarına uygun duruma getirmek üzere yapılacak düzenlemeler için teknik talimatlara bakmak gerekir.”

18-“Tertibat 15 saniyeden fazla çalıştırılmaz. Bek 15 saniye sonra, yanmamışsa, tertibat çalıştırması durdurulur ve bölme kapısını açın ve/veya bekin tekrar ateşleme teşebbüsünden önce en az bir dakika beklenir”
19-Cihaz temizliği için, buharlı temizleyiciler kullanıl-mamalıdır.
20-Ocak kapağı açılmadan önce üzerindeki döküntüler temizlenmelidir. Ocak kapağı kapatılmadan önce soğutulmalıdır.
21-ASLA yangını su ile söndürmeye çalışmayınız, ancak cihazın devresi kapatılır ve sonra örneğin bir kapak veya bir yangın battaniyesi ile alev örtülür.
22-Yüzeyi çizerek kırılmasına neden olabileceği, fırın kapak camını temizlemek için sert ve aşındırıcı temizleyiciler veya sert metal kazıyıcılar kullanılmamalıdır.
23-Yemek koyulduktan sonra kapının tam olarak kapatıldığından emin olunuz.
24-Sürekli gözetim sağlanmıyorsa 8 yaş altındaki çocuklar uzak tutulmalıdır.
25-Isıtma elemanlarına dokunmaktan kaçınmak için özen gösterilmelidir.
26-Bu cihaz, denetim sağlanması veya cihazın güvenli bir şekilde kullanılması ve karşılaşılan tehlikelerin anlaşılması ile ilgili bilgi verilmesi durumunda, yaşları 8 ile üzerinde olan çocuklar ve fiziksel, işitsel veya aklî yetenekleri azalmış veya tecrübe ve bilgi eksikliği olan kişiler tarafından kullanılabilir.

CİHAZ TANITIMI

Kılavuzdaki fırın iki farklı özellikleriretilmektedir.

1-Ocak kısmı, dört gözü gazlı
2-Ocak kısmı üç gözü gazlı bir gözü elektirikli. Bu kılavuz iki ürününde özelliğini içermektedir.

1 2 3 4 5

mektedir. 8 9 10 11 12 13 14 15 16 17 18 19

1- Yardımcı Bek
2- Orta Bek
3- Orta Bek
4- Büyük Bek
5- Izgara
6- Elektrikli Isitici (HotPlate)
7- Wok Bek
8- Cam Kapak
9- Ocak Kismi Led Lambası
10- Firin Kısmı Led Lambası

11- Kumanda Paneli
12- Termostat Kısmı Ayarı
13- Fırın Kısmı Ayarı
14- Digital Zaman Ayarlayıcısı
15- Ocak Kısmı Kontrol Düğmeleri
16- Fırın Kapağı
17- Fırın Tutamağı
18- Plastik Ayak

19- Alt Dolap Kapağı
20- Lamba
21- Tel Raf
22- Standart Tepsi
23- Derin Tepsi

CİHAZ HAKKINDA ÖNEMLİ UYARILAR

Elektrik Bağlantısı ve Güvenlik:

Ürünü yerleştirmeden önce, yerel dağıtım şartları ile (gaz cinsi ve gazbasıncı) ürün ayarlarının uyumlu olup olmadığını kontrol ediniz.

Bu ürünün ayar şartları ürünün arkasında bulunan etikette veya veri plakasında belirtilmiştir.

Bu üründe baca kullanılmamaktadır. Bundan dolayı bu ürün geçerli olan montaj yönetmeliklerine göre tesis edilmelidir. Havalandırma ile ilgili şartlara özen gösterilmelidir.

Ürününüz elektrik gücüne göre 16 Amperlik bir sigortaya bağlanmalıdır. Eğer gerekli ise kurulum yetkili servis tarafından yapılmalıdır.

Ürün 220-240V-50/60Hz'lik elektrik beslemesine göre tasarlanmıştır. Eğer elektrik şebekeniz bu değerlerden farklı ise yetkili servis ile irtibat kurunuz.

Ürünün elektrik bağlantıları sadece şartlara uygun şekilde döşenen topraklama (topraklı) fislerle yapılmalıdır. Eğer ürünün kurulacağı yerde topraklı sisteme uygun fiş yoksa derhal yetkili servisle irtibata geçiniz. Üretici firma ürüne bağlanan topraklaması yapılmamış fislerin sebebiyet vereceği hasarlardan kesinlikle sorumlu değildir.

Besleme kablosu hasar görürse, bu kablo tehlikeli bir duruma engel olmak için imalatçısı veya onun servisi ya da aynı derecede ehil bir personel tarafından değiştirilmelidir.

Gaz Bağlantısı ve Güvenlik:

LPG bağlantısı için; metal kelepçeyi LPG tüpünden gelen hortuma takınız. Kaynar suda ısıtmak suretiyle hortumun bir ucunu cihazın arkasındaki hortum giriş rekoruna sonuna dek iterek takınız. Ve kelepçeyi hortumun uç kısmına doğru getirerek tornavida ile sıkınız.

NOT: LPG tüpüne takılacak regülatör 300 mmSS özelliğinde olmalıdır. Doğalgaz bağlantısını yetkili servis yapmalıdır. Doğalgaz bağlantısı için; doğalgaz bağlantı hortumunun ucundaki somunun içine contayı yerleştiriniz. Hortumu, anagaz borusuna takmak için somunu çeviriniz. Gaz kaçak kontrolünü yapıp bağlantıyı tamamlayınız.

Ürünün gaz hortumunun ve elektrik kablosunun yandaki şekilde olduğu gibi özellikle ürünün arka tarafı gibi sıcak alanların yanından geçmemesini sağlayınız. Gaz bağlantısı yapılmış olan bir ürünü hareket ettirmeyiniz. Herhangi bir zorlama hortumu gevşetebileceğinden gaz kaçağına sebep olabilir.

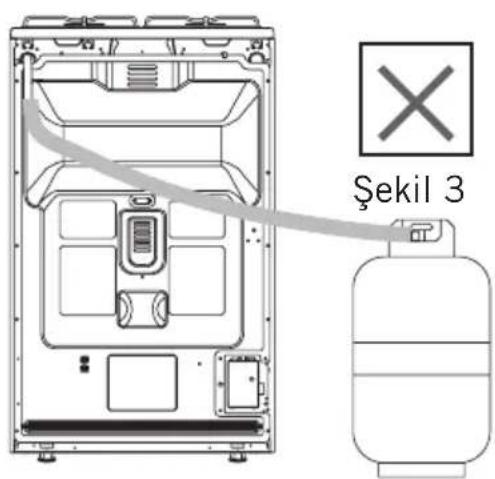

GAZ HORTUMU GEÇİŞ YOLU

Şekil 1

Şekil 2

Şekil 3

• Ürününüzü gaz şebeke musluğuna en kısa yoldan ve herhangi bir sızıntı olmay-acak şekilde bağlayınız.
• Sızdırmazlık ve conta güvenliği kontrolü için kontrol panelindeki düğmelerin kapalı, gaz silindirinin açık olmasını sağlayınız.
• Gaz kaçak kontrolü yaparken asla herhangi bir çakmak, kibrit, sigara ateşi ya da benzeri yakıcı kullanmayınız.
• Bağlantı noktalarına sabun köpüğü uygulayınız. Eğer bir sızıntı/kaçak var ise burada köpüklenme olacaktır.
• Ürününüzü yerine yerleştirirken ürünün tezgah seviyesinde olmasını sağlayınız. Eğer gerekirse ayaklardan ayar yapmak suretiyle ürünü tezgah seviyesine getiriniz.
• Ürününüzü düz bir zeminde ve iyi havalandırılan bir ortamda kullanınız.

ZİNCİR BAĞLANTI ŞEMASI

Güvenli kullanımını sağlamak amacıyla, cihazı kullanmadan önce, cihazın devrilmesini engellemek için verilen kancalı vidayı kullanarak cihazı duvara sıkıca sabitleyiniz. Kancanın duvara sıkıca sabitlendiğinden emin olunuz.

75 cm

CİHAZIN DOĞRU KURULUM YERİ

Ürün ayakları halı vb. gibi yumuşak yüzeylere basmamalıdır. Mutfak zemini, ünitenin ağırlığı ve buna ek olarak fırında kullanılacak mutfak gereçleri ve yiyecekleri taşıyabilecek güçte olmalıdır.

600-650 mm min. 850 mm min. 20 mm 20 mm 600 mm min.

Ürün, mutfak mobilyası içinde, üst ocak yüzeyleri ile diğer yüzeyler arasında en az 400 mm mesafe ve yan yüzeylerden 65 mm mesafe kalacak şekilde kullanılmalıdır. Ürün herhangi bir kabine konulmaksızın, her iki yan duvarında da herhangi bir destek bulunmaksızın kullanıma uygundur. Ocak yüzeyi üzerinde 750 mm mesafe bırakılmalıdır. Cihazın üzerine davlumbaz / aspiratör kurulacak ise, montaj yüksekliği için üreticinin tavsiyesine uyunuz.(Min. 650 mm)

Arkasından veya bir kenarından mutfak duvarları, mutfak mobilyaları ya da herhangi bir boyuttaki ürünle yan yana yerleştirilebilir. Ürünün yakın çevresindeki mutfak mobilyası ürünle aynı büyüklükte veya daha küçük olmalıdır.

Ürünün yanındaki her türlü mutfak mobilyası mutlaka ısı geçirmez olmalıdır. (En az 100 °C)

TEKNİK BİLGİLER TABLOSU

ÖZELLİKLER 60x60
Dış Genişlik 600mm
Dış Derinlik 630mm
Dış Yükseklik 855mm
İç Genişlik 441mm
İç Derinlik 443mm
İç Yükseklik 316mm
İç Hacim	62lt
Lamba Gücü	15W
Alt Isıtma Elemanı	1200W
Üst Isıtma Elemanı	1000W
Turbo Isıtıcı	2200W
Izgara	2000W
Besleme Gerilimi	220V-240V 50/60Hz ya da(230V-400V 50/60Hz)
Elektrikli Isıtıcı ∅ 180 mm(Hot Plate)	1500W

Ürününüzün kullanıma hazırlandığı gaz cinsi (LPG veya Doğal-gaz) ürünün arkasında bulunan teknik özellikleri gösteren etikette belirtilmiştir. Eğer ürününüzün gaz tipi ayarı şebekenizin gaz tipi ayarı

ile aynı değilse yetkili servis tarafından değişiklik yapılarak ayarlanması gerekir. Aşağıdaki tabloda gaz tipine göre ürünün enjektör, gaz akışı ve güç değerleri yer almaktadır.

GAZ DEĞERLERİ TABLOSU

GAZ TİPİNE GÖREENJEKTÖR DEĞERLERİ		LPGG30-28/30 mbar	DoğalgazG20/20 mbar	DoğalgazG25/25 mbar
Büyük Bek	Enjektör ∅ mm 0,85 1,15 1,15
	Güç kW 2,75 2,75 2,75
	Gaz Akışı Gr/h,m3/h 198 0,263 0,287
Orta Bek	Enjektör ∅ mm 0,65 0,97 0,97
	Güç kW 1,60 1,70 1,70
	Gaz Akışı Gr/h,m3/h 115,20 0,165 0,175
Küçük Bek	Enjektör ∅ mm 0,50 0,72 0,72
	Güç kW 0,90 0,90 0,90
	Gaz Akışı Gr/h,m3/h 64,80 0,086 0,097
Wok Bek	Enjektör ∅ mm 0,96 1,30 1,40
	Güç kW 3,60 3,35 3,66
	Gaz Akışı Gr/h,m3/h 259,20 0,300 0,365

NOT: Yetkili servis tarafından yapılacak değişiklikte bu tablo dikkate alınmalıdır. Yapılacak hatalı değişim sonucu oluşacak sorunlardan üretici firma sorumlu tutulamaz.

DOĞALGAZDAN LPG'YE VEYA LPG'DEN DOĞALGAZA DÖNÜŞÜM

Ürünün gaz ve elektrik bağlantısını kesin. Ürün sıcak ise soğumasını bekleyin. Enjektör değişikliği için ucu şekil 4'deki gibi olan bir torna-vida kullanın. Şekil 5'de görüldüğü gibi ocağın bek kapağını ve bekini kaldırıp enjektörün görülebilir olmasını sağlayın. Tornavida ile, enjektörü şekil 6'daki gibi çevirerek uygun olan enjektör ile değiştirin.

Şekil 4

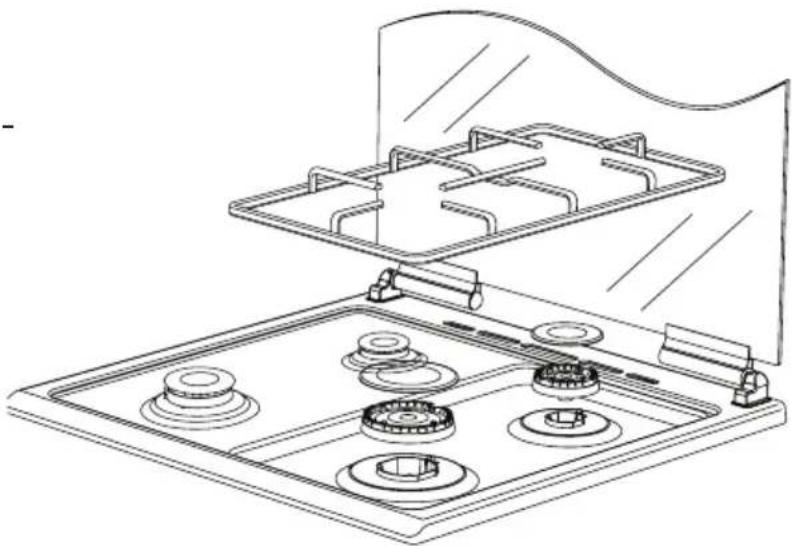

Üst yanıcılarda sıvı taşması sonucu meydana gelebilecek sönmelere karşı, emniyet mekanizması devreye girerek hemen gazı keser.

FFD

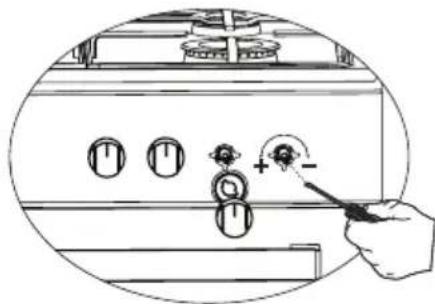

ALEV ÇIKİŞ HIZI AYARI

Enjektörleri değiştirdikten son- ra gaz musluklarını da yeni gaz tipine göre ayarlamak gerekir. Bunun için öncelikle kontrol panelindeki ocak düğmelerini çekerek yerinden çıkartın.

	LPG'den Doğalgaza Doğlagazdan LPG'ye
Büyük Bek 3 tur		Saat yönünün tersine çeviriniz	3 tur	Saat yönünde çeviriniz
Orta Bek 2,5 tur 2,5 tur
Küçük Bek 2 tur 2 tur
Wok Bek 4 tur 4 tur

Cihazınızın bek düğmelerini şekil 7 ve 8 'de gösterildiği gibi çıkartınız. Şekil 7'de musluğun sağ alt köşesinde, şekil 8'de ise musluğun tam ortasında ayarlama mekanizması bulunmaktadır. Yukardaki tabloya göre uygun ayarı yapıp düğmeleri geri takmak için işlemin tersini uygulayınız.

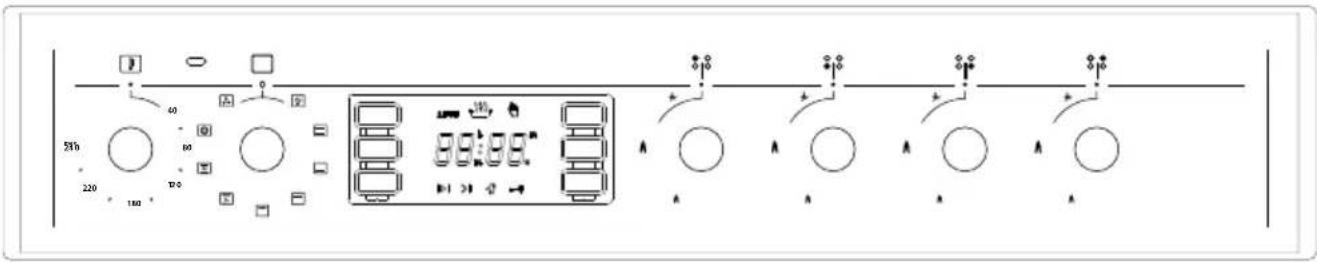

KONTROL PANELİ GÖRSELLERİ

3 gözü gazlı 1 gözü elektrikli fırın paneli

50V 220 180 ° 40 60 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 A A A A A

4 gözü gazlı fırın paneli

FIRIN FONKSİYONLARI

Orta Bek Küçük Bek Büyük Bek Orta Bek
Fırın Konumu Termostat Dijital Zaman Ayarlayıcısı (*)

	Piliç Çevirme Fan
	Alt ve ÜstIsıtma Elemanları		Turbo Isıtıcı ve Fan
	Lamba		Alt-Üst Isıtma Elemanı ve Fan
	Alt Isıtma Elemanı ve Fan Izga		Fan
	Izgara ve Piliç Çevirme Izgara
	Izgara ve Lamba Üst Isıtma	Ele	I
	Elektrikli Zamanlayıcı Alt Isıtır		emanı
	Alev Ateşleyici (Çakmak)

ÜRÜN KULLANIMI

Ocak Bölümünün Kullanımı:

Gazlı Ocak Bölümünün Kullanımı: Ürünün üst kısmında gaz ile çalışan ocak gözleri mevcuttur. Bu ocakların çalışma sistemi ayrı ayrı çalışma esasına dayanmaktadır. Ocak gözlerinin kullanımı için aşağıdaki adımları uygulayınız.

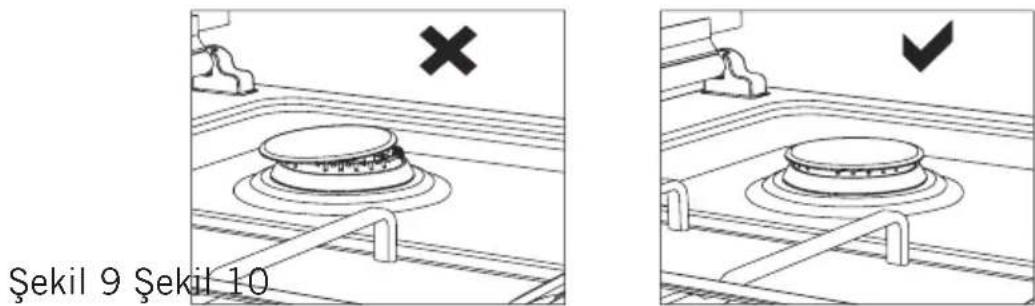

1- Ocağınızı kullanmaya başlamadan önce bek kapaklarının düzgün pozisyonda olduğundan emin olunuz. Bek kapaklarının doğru yerleşimi aşağıdaki şekilde gösterilmiştir.

Şekil 9 Şekil 10

2- İstediğiniz ocağı doğru düğmeden çalıştırmak için kumanda pane-linde ocak gözünün yerini gösteren işaretlere uyunuz. Gaz musluklarında özel bir kilit mekanizması vardır. Bu nedenle ocak gözünü çalıştırmak için düğmeyi ileri doğru iterek bastırınız ve musluğu açma yada kapatma işlemi yaparken düğmeyi basılı tutunuz.

3- ● Kapalı Konum ∧ Tam Alev ∧ Kısık Alev

4- Otomatik ateşlemeli, modellerde ateşleme elektrik vasıtasıyla gerçekleşir. Bu nedenle cihazı kullanmaya başlamadan önce cihazın elektrik bağlantısının olduğundan emin olunuz.

Ocak musluğu kapalı konumdadır.

Ocağı yakmak için öncelikle düğmeyi ileri doğru bastırınız.

Düğme basılı konumdayken çakmak devreye girerek ateşleme yapmaya başlar.

Düğmeyi basılı tutup sola doğru çevirerek istediğiniz alev boyunda yanmayı sağlayabilirsiniz.

5- Ocak ızgaralarının ocak tablasına tam oturtulmuş olmasına dikkat ediniz. İzgaranın, yerine tam oturmaması, üzerine konulacak malzeme-lerin dökülmesine sebep olabilir.
6- Gaz sönme emniyeti olan modellerde ateşleme işlemini yönergeye uygun olarak yaptıktan sonra düğmeden elinizi çekmeden ileri doğru iterek 5-10 saniye bekleyiniz. Emniyet mekanizması bu süre içinde devreye girerek ocağın çalışır durumda olmasını sağlayacaktır. Gaz sönme emniyeti, ocak ateşinin istenmeyen herhangi bir sebeple sönmesi durumunda gaz musluğu otomatik olarak ocak gözüne giden gazı kesmektedir.
7- Ocak gözlerinde pişirme yaparken fırının üst kapağının tam açık konumda olmasına dikkat ediniz. Ocak gözleri sıcakken üst kapağı kapatmanız durumunda cam kapaklı modellerde camın kırılmasına neden olabilir. Bu nedenle ocak gözleri sıcakken üst kapağı kapatmayınız.
8- Ürününüzle birlikte verilen cezvelik aparatını kullanırken aparat ayak-larının ocak ızgarasına tam oturduğundan ve ocak gözü üzerinde merkezli olarak durduğundan emin olunuz.
9- Gazlı ocakları kullanırken olabildiğince ocak yüzeyine tam olarak oturan uzun saplı tencereler kullanınız. Bu sayede enerjiyi daha verimli kullanmış olursunuz. Aşağıdaki tabloda beklere göre kullanılması tavsiye edilen tencere çapları verilmiştir.

Yanlış

Yanlış

Yanlış

Doğru

Bek Cinsi Tencere Çapı
Büyük Bek	22-26cm
Orta Bek	28-22cm
Küçük Bek	12-18cm
Wok Bek	24-28cm

Elektrikli Ocak Bölümünün Kullanımı:

Kullanmak istediğiniz ocağın kontrol panelindeki düğmesini sola doğru istediğiniz seviyeye kadar çevirerek çalıştırabilirsiniz. Seviyeye göre ocak güçleri aşağıdaki tabloda verilmiştir.

	SEVIYE 1	SEVIYE 2	SEVIYE 3	SEVIYE 4	SEVIYE 5	SEVIYE 6
180mm	115W 1	75W 250W	600W 850W		1500W

1- Tabloda da belirtildiği gibi altı standart sıcaklık seviyesi vardır. Ocağı ilk kez kullandığınızda 6 nolu konumda 5 dakika süreyle boşta çalıştırınız. Bu işlem üretim kalıntılarının yüzeyden uzaklaşmasını sağlayacaktır. Bu sırada hafif bir duman ve koku çıkabilir. Bu normal bir durumdur, üretim hatası değildir.
2- Yiyecekleri, uygun tencere ya da kap kullanmadan asla direkt olarak ocağın üzerinde pişirmeyiniz.
3- Elektrikli ocakları kullanırken olabildiğince ocak yüzeyine tam olarak oturan uzun saplı tencereler kullanınız.

Fırın Bölümünün Kullanımı:

Fırını İlk Kez Çalıştırma

Ürününüzün gerekli bağlantılarını talimatlara göre yaptıktan sonra fırın kısmının ilk kullanımında yapmanız gerekenler şunlardır:

1- Fırının içine yapıştırılmış olan etiketleri veya aksesuarları dışarı çıkartınız. Ürünün ön yüzeyinde koruyucu bir folyo varsa çekip alınız.
2- Fırının içini ıslak bir bezle silerek tozunu ve ambalaj artıklarını alınız. Fırının içi boş olmalıdır. Ürünün kablosunun fişini prize takınız.
3- Termostat düğmesini en yüksek ısıya (250 °C) ayarlayarak fırın kapağı kapalı şekilde 30 dakika çalıştırınız. Bu sırada hafif bir duman ve koku çıkabilir, bu normaldir.
4- Fırın soğuduktan sonra fırının içini hafif deterjanlı bir sıcak su ile siliniz ve arkasından temiz bir bezle kurulayınız. Artık fırınınızı kullanabilirsiniz.

Firini Normal Çalıştırma

1- Pişirmeyi başlatabilmek için termostat düğmesini ve yemeğin çeşidine göre pişirme yapmak istediğiniz ısı derecesini ayarlayınız.

(Isı dereceleri için pişirme tablosunu kullanabilirsiniz.) Böylece pişirme işlemi başlayacaktır.

2- Mekanik zamanlayıcı bulunan modellerde düğmeyi kullanarak pişirme süresini istediğiniz kadar ayarlayarak süreyi başlatınız. Süre dolduğunda zamanlayıcı pişirme işlemini sonlandıracak ve çınlama şeklinde uyarı sesi verecektir.

3- Dijital zamanlayıcılı modellerde pişirme moduna girilen bilgiler doğrultusunda pişirme süresi sona erdiğinde zamanlayıcı ısitıcıları kapatır ve sesli sinyal verir.

4- Fırında pişirme işlemi yapılırken fırının kapağı sık sık açılmamalıdır. Aksi takdirde, fırın içindeki ısı yayılımı dengesizleşir ve yiyecek tam pişmeyebilir.

PiŞİRME TABLOSU

Aşağıdaki tabloda yiyecek çeşitlerinin pişirme bilgilerini bulabilirsiniz. Pişirme süreleri şebeke voltajı, pişecek malzeme niteliği, miktar ve sıcaklığa bağlı olarak farklılık gösterebilmektedir. Bu değerleri kullanarak pişireceğiniz yemekler damak tadınıza uygun olmayabilir. Denemeler yaparak farklı lezzetler ve damak tadınıza uygun sonuçlar elde etmek için farklı değerleri kendiniz belirleyebilirisiniz.

DİKKAT YANMA TEHLİKESİ

Fırın çalışırken ya da çalışmaya başladıktan kısa süre son-ra oldukça sıcak olacaktır; ısıtıcı yüzeylerine dokunmayınız, çocukların dokunmasına izin vermeyiniz

Yemekler Sıcaklık (°C) Raf Konumu Pişirme Süresi (min.)
Kremalı Kek 150-170	2 30-35
Pasta 200-220 2 35	-45
Bisküvi 160-170 3 20-25
Kurabiye	160-170 3 20-35
Kek	160-180 2 25-35
Örgülü Kurabiye	200-220 2 30-40
Börek	180-220 2 35-45
Poğaça	160-180 2 20-30
Kuzu Eti	210-230 1	90-120
Dana Eti	210-230 1	90-120
Koyun Eti	210-230 1	90-120
Tavuk Eti	210-230 1	75-100
Balık	190-210 2 40-50
Buz Çözme	55-60	2	60-120

“Pişirme yapmadan önce fırınınızı ön ısıtma yapınız.

Ön ısıtma süresi olarak sıcaklık lambasının ilk sönünceye kadar geçen zamanı kabul edebilirsiniz."

Buzu çözülecek malzemeyi kabından çıkararak tel izgaranın üzerine yerleşeştiriniz. Izgaranın altına çözülen suyun akması için kare tepsiyi sürünüz. Program düğmesini alt ve üst ısıtıcı turbo fan konumuna ayarlayınız.

FIRIN LAMBASI DEĞİŞTİRME

UYARI: Elektrik çarpması olasılığından kaçınmak için lambayı değiştirmeden önce ürünün elektrik bağlantısının kesik olduğunu kontrol ediniz.

Cam korumayı yandaki şekilde gösterildiği gibi çevirerek çıkartın. Eğer çevirmekte zorlanır-sanız plastik eldiven kullanmanız size çevirmede yardımcı olacaktır. Daha sonra lambayı çevirerek çıkartın, aynı özellikleri yeni lambayı takın. Lamba özellikleri şu şekilde olmalıdır:

220-240V 50 Hz,15 W,Type E14

Cam korumayı yerine takınız, Fırının elektrik kablosunun fişini pirize takıp değiştirme işlemini tamamlayınız. Artık fırınınızı kullanabilirsiniz.

FIRIN CAMI TEMİZLİĞİ

Şekil 13'de gösterildiği gibi sol ve sağ tarafından plastik mandallara bastıarak şekil 14'deki gibi profili kendinize doğru çekerek kaldırınız. Şekil 15'de gösterildiği gibi profil çıkarıldıktan sonra cam boşta kalır. Boşta kalan camı dikkatlice kendinize doğru çekerek çıkarınız. Dış cam fırın kapak profiline sabitlenmiştir. Camlar ayrıldıktan sonra kolaylıkla cam temizliğini yapabilirsiniz. Temizlik ve bakım tamamlandıktan sonra işlemi tersten yaparak camları yerine monte edebilirsiniz. Profilin yerine düzgün oturduğundan emin olunuz.

1- Ürüne elektrik sağlayan fişi prizden çekiniz ve gaz vanasını kapatmak suretiyle gazı kesiniz.
2- Ürünün iç kısımlarını, panelini, tepsilerini ve diğer parçalarını sert fırça, bulaşık teli ya da biçak gibi sert aletler ile temizlemeyiniz. Aşındırıcı, çizici maddeler ya da deterjan kullanmayınız.
3- Ürünün iç kısımlarındaki parçaları sabunlu bezle sildikten sonra durulayınız daha sonra yumuşak bir bezle iyice kurulayınız.
4- Cam yüzeyleri özel cam temizleme maddeleriyle temizleyiniz.
5- Ürününüzü buharlı temizleyicilerle temizlemeyiniz.
6- Ocak gözlerinin kanal ve kapaklarını sabunlu suyla yıkayınız ve gaz kanallarını bir fırça yardımıyla temizleyiniz.
7- Ürünün üst kapağını açmadan önce kapağa dökülen sıvıları temizleyiniz. Aynı zamanda, kapağı kapatmadan önce ocak gözlerinin ve ocak tablasının yeterince soğumuş olduğundan emin olunuz.
8- Ürününüzü temizlerken, asit, tiner ve gaz gibi yanıcı maddeleri asla kullanmayınız.
9- Ürünün herhangi bir parçasını bulaşık makinesinde yıkamayınız.
Aşağıdaki şekillere göre yüzeyleri çizmeyecek, yumuşak dokulu bir bez ile temizliğinizi yapabilirsiniz.
10- “Kir ve lekeler için potasyum stearat (arap sabunu) kullanın.

Şekil 20.1 Şekil 20.2 Şekil 21.1 Şekil 21.2

Fırın kapağını kendinize doğru çekerek kapağı tamamen açınız. Daha sonra şekil 20.1'de gösterildiği gibi menteşe kilidini tornavida yardımı ile yukarı doğru çekerek kilit açma işlemini gerçekleştiriliniz.

Menteşe kilidini, şekil 20.2'deki gibi en geniş açıya getiriniz. Fırın kapağını fırına bağlayan her iki menteşeyi de aynı konuma getiriniz.

Daha sonra açtığınız fırın kapağını menteşe kilidine dayanacak konuma gelene kadar şekil 21.1'deki gibi kapatınız.

Fırın kapağının çıkarılması için kapalı konuma yakın seviyeye geldiğinde kapağı iki elinizle tutarak şekil 21.2 de olduğu gibi yukarı doğru çekiniz.

Fırının kapağını yeniden yerine takmak için kapak açma işleminde yapmış olduklarıızı sırası ile tersten uygulayınız.

AKSESUARLAR

Hamur işleri, büyük kızartmalar, sulu yiyecekler için kullanılır. Kek, dondurulmuş yemekler ve et yemekleri için doğrudan izgara üzerinde kızartma yapmanız durumunda yağ toplama kabı olarak da kullanılabilmektedir.

Hamur işleri (kurabiye, bisküvi vb.), donmuş gıdalar için kullanılır.

Kızartma yapmak için ya da fırınlanacak, kızartılacak ve donmuş yiyeceklerin istenilen rafa yerleştirilmesi için kullanılır.

Teleskobik raylar sayesinde tepsiler veya tel raf, kolayca takılıp çıkarılabilir.

Biftek gibi, pişirken yapışabilecek gıdalar, tepsi içi ızgaranın üzerine konur. Böylece gıdanın tepsiye teması ve yapışması engellenir.

Yemek yaparken derin tepsi ve tepsiyi alt ve üst tel raflara yerleştirebilirsiniz.

Kahve cezvesi için kullanılabilir.

SORUNLAR VE ÇÖZÜM ÖNERİLERİ

Ürününüzde karşılaşabileceğiniz sorunları teknik servisi aramadan önce aşağıdaki noktaları kontrol ederek çözebilirsiniz.

Fırın Çalışmıyor İse;

• Fırının elektrik kablo fişinin prize takılı olup olmadığını kontrol ediniz.
• Şebekede elektrik olup olmadığını güvenli yollarla kontrol ediniz.
• Sigortaları kontrol ediniz.
• Fırının elektrik kablosunda bir hasar olup olmadığını kontrol ediniz.
• Şebekenizdeki ana gaz vanasının açık olup olmadığını kontrol ediniz.
• Gaz hortumunda kırılma veya bükülme olup olmadığını kontrol ediniz.
• Gaz hortumunun fırına sağlıklı bağlandığından emin olunuz.
• Fırınız için uygun gaz vanası kullanıp kullanmadığınızı kontrol ediniz. (Periyodik olarak bakımını yaptırınız.)

Çakmak Çalışmıyor

• Ürün elektrik güç kablosunun prize takılı olduğundan emin olunuz.
• Beklerde bulunan ateşleme bujilerinin uç ve gövde kısımlarını yaş ve kir sökücü bir malzeme ile güzelce temizleyiniz. Bekler üzerinde bulunan kanalların açık ve temiz olduğundan emin olunuz.

AEEE YÖNETMELİGİNE UYUM VE ATIK ÜRÜNÜN ELDEN ÇIKARILMASI

1- Bu ürün, T.C. Çevre ve Sehircilik Bakanlığı tarafından yayımlanan Atık Elektrikli ve Elektronik Eşyaların Kontrolü Yönetmeliği'nde belirtilen zararlı ve yasaklı maddeleri içermez. AEEE Yönetmeliğine uygundur.

2- Bu in

ün, geri dönüşümlü ve tekrar kullanılabilir nitelikteki yüksek kaliteli parça ve malzemelerden üretilmiştir. Bu nedenle, ürünü, hizmet ömrünün sonunda evsel veya diğer atıklarla birlikte atmayınız. Elektrikli ve elektronik cihazların geri donüşümü için bir toplama noktasına gotürünüz. Bu toplama noktalarını bölgenizdeki yerel yönetime sorunuz.

Kullanılmış ürünleri geri kazanıma vererek çevrenin ve doğal kaynakların korunmasına yardımcı olunuz Ürünü atmadan önce çocukların güvenliği için elektrik fişini kesin alışmaz duruma getiriniz.

AMBALAJ BİLGİSİ

Ürünün ambalajı, Ulusal Mevzuatımız gereği geri dönüştürülebilir mal-zemelerden üretilmiştir. Ambalaj atığını evsel veya diğer atıklarla birlikte atmayınız, yerel otoritenin belirttiği ambalaj toplama noktalarına atınız.

garanti şartları

Firmamız nitelikleri belirtilmiş bu cihazı, fabrikasyon hataları nedeniyle oluşabilecek arızalara karşı belirtilen koşul ve süreler için garanti eder. Cihazı alan kişi bu sözleşme şartlarını kabul etmiş sayılır.

1. Garanti süresi cihazın teslim tarihinden itibaren başlar ve 2 YIL'dır.
2. Cihazınızın, bütün parçaları dahil olmak üzere, tamamı garanti süresince firmamızın garantisi kapsamındadır.

3. Malın tamir süresi 20 iş gününü geçemez. Bu süre, garanti süresi içerisinde mala ilişkin arızanın yetkili servis istasyonuna veya satıcıya bildirimi tarihinde, garanti süresi dışında ise malın yetkili servis istasyonuna teslim tarihinden itibaren başlar. Malın arızasının 10 iş günü içerisinde gide rilememesi halinde, üretici veya ithalatçı; malın tamiri tamamlanıncaya kadar, benzer özelliklere sahip başka bir malı tüketiciye tahsis etmek zorundadır. Malın garanti süresi içerisinde arızalanması durumunda, tamirde geçen süre garanti süresine eklenir.

4. Tüketici Korunması Hakkındaki 6502 sayılı Kanun'un 11. maddesi çerçevesinde malın ayıplı ol duğunun anlaşılması durumunda tüketici, satıcıdan (i) satılanı geri vermeye hazır olduğunu bildirerek sözleşmeden dönme, (ii) satılanı alıkoyup ayıp oranında satış bedelinden indirim isteme, (iii) aşırı bir masraf gerektirmediği taktirde, bütün masrafları satıcıya ait olmak üzere satılanın ücretsiz onarılmasını isteme, (iv) imkan varsa, satılanın ayıpsız bir misli ile değiştirilmesini isteme seçimlik haklarına sahiptir.

5. Ücretsiz onarım hakkının seçilmesi durumunda işçilik masrafı, değiştirilen parça bedeli ya da başka herhangi bir ad altında hiçbir ücret talep etmeksizin malın onarımı yapılacak veya yaptırılacaktır.

6- Ücretsiz onarım hakkının kullanılması halinde malın, garanti süresi içinde tekrar arızalanması, tamiri için gereken azami sürenin aşılması, tamirinin mümkün olmadığını, yetkili servis istasyonu, satıcı, üretici veya ithalatçı tarafından bir raporla belirlenmesi durumlarında, malın bedel iadesi, ayıp oranında bedel indirimi veya imkan varsa malın ayıpsız misli ile değiştirilmesi (mevzuattaki istisnalar saklı kalmak kaydıyla) talep edilebilecektir. Sözleşmeden dönme veya ayıp oranında be- delden indirim hakkının seçildiği durumlarda, satıcı, malın bedelinin tümünü veya bedelden yapılan indirim tutarını derhal tüketiciye iade edecektir. Malın ayıpsız misli ile değiştirilmesi hakkının seçilmesi durumunda talep kendilerine bildirilmesinden itibaren satıcı veya üretici tarafından azami 30 iş gunu içerisinde, bu talep yerine getirilecektir.

7- Cihazın kullanma kılavuzunda yer alan hususlara aykırı kullanılmasından kaynaklı nan arızalar garanti kapsamı dışındadır.

8- Çıkabilecek sorunlar için tüketiciler şikayet ve itirazları konusundaki başvurularını Tüketici Mahkemelerine ve Tüketici Hakem Heyetlerine yapabilirler.

Garanti yükümlülüğü aşağıda belirtilen genel ve özel durumlar dikkate alınmak kaydıyla geçerlidir.

1. Genel şartlar

a) Garanti, ancak cihazlarla birlikte verilen Kullanma Kılavuzu ile Garanti Belgesi'nde belirtilen tavsiye ve koşullara uymanız halinde geçerlidir.
b) Üzerinde tahrifat yapıldığı görülen garanti belgeleri geçersizdir.
c) Garanti yükümlülüğünün geçerli olması için FİRMAMIZ Yetkili Servislerinden başka hiç kimsenin, hiçbir şekilde, cihazın onarımı ve tadilatına kalkışmaması gerekir.
d) Onarım yerini (cihazın kullanıldığı yer ve atölye) ve şeklini Yetkili Servis belirler.

2. Özel şartlar

a) Kullanma hatalarından meydana gelen hasar ve arızalar,,
b) Malın tüketiciye tesliminden sonraki nakiller ve yerleştirme sonucu doğabilecek (düşme, aşırı sarsılma, darbe v.b.) arızalar,
c) Anormal voltaj düşüklüğü veya fazlalığı, hatalı elektrik tesisatı; cihazın etiketinde belirtilen farklı bir gerileme bağlanması nedeniyle oluşan hasar ve arızalar,
d) Cihaza bağlanan dış donanım (su tesisatı v.b.) yol açacağı arızalar. Bu gibi durumlarda, cihazınız FİRMAMIZ Yetkili Servisleri tarafından onarılacak, ancak
STANDART ONARIM BEDELİ alınacaktır.

■ garanti belgesi

simfer

müşterinin

adı soyadı :......

adresi :

telefonu :

e-posta :

ürünün

cinsi

markası

modeli :

seri no.

teslim tarihi ve yeri :......

fatura tarihi :

fatura no. :

yetkili satıcı unvanı - adresi -eposta adresi- yetkilinin imzası ve kaşesi

İmalatçı Firmanın

Ünvanı : Sersim Dayanıklı Tüketim Malları Sanayi ve Ticaret Kollektif Şirketi İbrahim Ve Mustafa USTAOĞLU

Adresi : Anbar SB. Mah. 12. Cadde Sersim Sitesi KSR-125/130 Apt.

No:17 Melikgazi /KAYSERİ

Tel : [phone] - Faks: 311 34 10

İstanbul Tel : [phone] Faks: 474 91 22

Servis e-posta : [e-mail]

Firma Yetkilisinin İmzası - Kaşesi

Genel Müdür

GARANTİ KUPONU -1MüşterininAdı Soyadı:......Adresi :......Telefonu :......ÜrününCinsi :......Markası :......Modeli :......Seri No :......Teslim tarihi ve yeri :......Fatura tarihi :......Fatura No :......	GARANTİ KUPONU -2MüşterininAdı Soyadı:......Adresi :......Telefonu :......ÜrününCinsi :......Markası :......Modeli :......Seri No :......Teslim tarihi ve yeri :......Fatura tarihi :......Fatura No :......	GARANTİ KUPONU -3MüşterininAdı Soyadı:......Adresi :......Telefonu :......ÜrününCinsi :......Markası :......Modeli :......Seri No :......Teslim tarihi ve yeri :......Fatura tarihi :......Fatura No :......
YETKİLİ SATICIunvanı - adresi -eposta adresi- yetkilinin imzası ve kaşesiİmalatçı FirmanınÜnvanı: Sersim Dayanıklı Tüketim MallarıSanayi ve Ticaret Kollektif Şirketiİbrahim Ve Mustafa USTAOĞLUAdresi: Anbar SB. Mah. 12. Cadde Sersim SitesiKSR-125/130 Apt. No:17 Melikgazi /KAYSERİTel: 0 352 311 41 93 - Faks: 311 34 10İstanbul Tel: [phone]Faks: 474 91 22Servis e-posta: [e-mail] Yetkilisinin İmzası - KaşesiGenel Müdür[IMAGE]	YETKİLİ SATICIunvanı - adresi -eposta adresi- yetkilinin imzası ve kaşesiİmalatçı FirmanınÜnvanı: Sersim Dayanıklı Tüketim MallarıSanayi ve Ticaret Kollektif Şirketiİbrahim Ve Mustafa USTAOĞLUAdresi: Anbar SB. Mah. 12. Cadde Sersim SitesiKSR- 125/130 Apt. No:17 Melikgazi /KAYSERİTel: 0 352 311 41 93 - Faks: 311 34 10İstanbul Tel: [phone]Faks: 474 91 22Serv is e-posta: [e-mail] Yetkilisinin İmzası - KaşesiGenel Müdür[IMAGE]	YETKİLİ SATICIunvanı - adresi -eposta adresi- yetkilinin imzası ve kaşesiİmalatçı FirmanınÜnvanı: Sersim Dayanıklı Tüketim MallarıSanayi ve Ticaret Kollektif Şirketiİbrahim Vev Mustafa USTAOĞLUAdresi: Anbar SB. Mah. 12. Cadde Sersim SitesiKSR-125/130 Apt. No:17 Melikgazi /KAYSERİTel: 0 352 311 41 93 - Faks: 311 34 10İstanbul Tel: [phone]Faks: 474 91 22Serv is e-posta: [e-mail] Yetkilisinin İmzası - KaşesiGenel Müdür

URUN SERI NO

YETKİLİ SATICI

unvani - adresi -eposta adresi- yetkilinin imzası ve kaşesi

İmalatçı Firmanın

Ünvanı: Sersim Dayanıklı Tüketim MallarıSanayi ve Ticaret Kollektif Şirketiİbrahim Ve Mustafa USTAOĞLU

Adresi: Anbar SB. Mah. 12. Cadde Sersim Sitesi

KSR-125/130 Apt. No:17 Melikgazi /KAYSERİTel: 0 352 311 41 93 - Faks: 311 34 10

İstanbul Tel: [phone]Faks: 474 91 22

Servis e-posta: [e-mail]

Firma Yetkilisinin İmzası - KaşesiGenel Müdür

URUN SERI NO

URUN SERI NO

simfer

Sınır Tanımayan Tasarımlar

TÜKETİCİ HATTI 0850 201 0 352

www.simfer.com.tr / [e-mail]

Merkez

Bahar Cad. Polat İşmerkezi A Blok Kat:4 No:9 Güneşli

İstanbul / TÜRKİYE

T: 0212 630 01 12

F: 0212 474 91 22

Fabrika 1

Org. San. Böl.23. Cad. No:33 Kayseri / TÜRKİYE

T: 0352 321 12 91/ 321 14 78

F: 0352 321 27 92

Fabrika 2

Serbest Bölge 12. Cad. No:18 Kayseri / TÜRKİYE

T:0352 311 41 93

F: 0352 311 34 10

Fabrika 3

Sivas Yolu 8.Km. Kumarlı Mevkii Kayseri / TÜRKİYE

T: 0352 241 22 66

F: 0352 241 04 62
