KULLANIM KILAVUZU 2201 Simfer

Simfer ürünlerini tercih ettiğiniz için teşekkür ederiz. Amacımız, toplam kalite anlayışına uygun olarak, modern tesislerimizde, titiz bir çalışma ortamında, doğaya zarar vermeden üretilmiş olan bu ürünü en iyi verimle kullanmanızı sağlamaktır.

Almış olduğunuz Simfer fırınınızın ilk günkü özelliklerini uzun süre koruyabilmesi ve size en verimli şekilde hizmet edebilmesi için fırını kullanmadan önce kullanma kılavuzunu dikkatle okumanızı ve daimi olarak muhafaza etmenizi tavsiye ederiz.

NOT: Bu Kullanma Kılavuzu birden fazla model için hazırlanmıştır. Kılavuzda belirtilen bazı özellikler sizin cihazınızda bulunmayabilir. Bu özellikler * ile belirtilmiştir.

Cihazlarımız ev tipi kullanım amaçlıdır. Ticari kullanım amaçlı değildir.

“BU CiHAZI TESiS ETMEDEN VEYA KULLANMADAN ÖNCE TALiMATLARI OKUYUNUZ.”

Bu ürün doğaya zarar vermeden çevreye saygılı modern tesislerde üretilmiştir.

“EEE Yönetmeliğine Uygundur”

iÇiNDEKiLER:

GÜVENLİK BİLGİLERİ

ÜRÜN DONANIMI

ÜRÜNÜN KURULUMU

Elektrik bağlantısı ve Güvenlik

Gaz bağlantısı ve Güvenlik

GAZ OCAKLARININ TİP AYARLAMASI

PiŞİRME TABLOSU

Pişirme Önerileri

KONTROL PANELİ

Ocak Bölümü için

Fırın Bölümü için

PROGRAM TÜRLERI

ÜRÜNÜN KULLANIMI

Ocak Bölümü Kullanımı

Dijital Saat

GARANTI BELGESİ

GARANTI KUPONLARI

Güvenlik Bilgileri

• Bu cihaz güvenlik yönetmeliklerine uygun olarak üretilmiştir. Talimatlara aykırı bir kullanım kişiye veya ürüne zarar verebilir.
• Cihazı çalıştırmadan önce kullanma kılavuzunu dikkatlice okuyunuz. Kullanma kılavuzu içerisinde montaj, güvenlik, kullanım ve bakım hakkında önemli bilgiler yer almaktadır. Bu talimatlara uyarak hem kendinizi korumuş hem de cihazın zarar görmesini önlemiş olursunuz.
• Kurulum ve tamir işlerini her zaman yetkili servise yaptırın. Yetkili olmayan kişiler tarafından yapılan işlemler nedeniyle doğabilecek zararlardan üretici firma sorumlu tutulamaz.
• Ambalajını açtıktan sonra cihazı kontrol ediniz. Nakliye hasarı varsa cihaz elektriğe bağlanmamalıdır.
• Cihazın elektrik bağlantısı, sadece eğitimli bir uzman tarafından yapılmalıdır. Hatalı bağlantıdan kaynaklanan hasarlarda garanti hakkı ortadan kalkar. Herhangi bir hasar durumunda cihazı kapatın ve elektrik bağlantısını kesin.
• Montaj, bakım ve tamir işleri sırasında cihazın elektrik bağlantısı şebekeden ayrılmalıdır. Cihazın şebekeden ayrılması için cihazın fişi prizden çıkarılmalıdır. Fişi prizden çıkarmak için kablodan çekmeyiniz.
• Bu cihaz sadece evde kullanım için tasarlanmıştır. Cihazı sadece yemek hazırlama amacıyla kullanınız.
• Yetişkinler ve çocuklar, eğer bedensel ve zihinsel olarak yeterli degillerse veya cihazı doğru ve emniyetli bir şekilde çalıştıracak bilgi ve deneyime sahip degillerse, cihazı gözetimsiz şekilde kullanmamalıdırlar.
• Çocukların cihazla oynamalarına asla izin verilmemelidir.
• Cihazın yüzeyi henüz sıcak iken tepsiye veya fırının içine soğuk su dökmeyiniz. oluşan su buharı haşlanmalara neden olabilir. Anı ısı değişimi sonucunda cihaz yüzeyi zarar görebilir.
• Yemeklerinizde alkal kullanırken dikkatli olun. Alkol yüksek sıcaklıkta buharlaşır ve sıcak yüzeylere temas ettiğinde alev alarak yangın çıkmasına neden olabilir.
• Kapalı konserve kutularını ve cam kavanozları ısıtmayın. Oluşacak basınç kavanozun patlamasına neden olabilir.
• Bir gaz pişirme cihazının kullanımı, bulunduğu odada nem ve ısı ortaya çıkarır.
• Mutfağın iyi havalandırıldığından emin olunu: doğal havalandırma deliklerini muhafaza ediniz veya bir mekanik havalandırma tertibatı taktırınız. Örneğin; fırın üstü aspiratör.

• Cihazın uzunca bir müddet yoğun kullanımı ilave bir havalandırma isteyebilir, örneğin; bir pencerenin açılması veya daha etkili bir havalandırma, örneğin; varsa mekanik havalandırma seviyesinin yükseltilmesi.

• Cihazı kullanmaya başlamadan önce perde, tül, kağıt ya da yanıcı (alev alabilir) maddeleri cihazdan uzak tutunuz. Kolay tutuşabilen ya da yanıcı maddeleri cihazın içine veya üzerine koymayınız.

• Cihazın üretildiği gaz cinsi (LPG veya doğal gaz) cihazın arkasında bulunan teknik özellikleri gösteren etikette belirtilmiştir.
• Cihazın gaz hortumu ve elektrik kablosunun cihazın sıcak bölgelerine temas etmesine izin vermeyiniz. Bunun için gaz hortumunun gereğinden uzun kullanılması tavsiye edilmez. Aynı şekilde gaz hortumu ve elektrik kablosunu keskin kenar ve köşelerin uzağında muhafaza ediniz.
• Cihazı yerleştirmeden önce, yerel dağıtım şartlarından (gaz cinsi ve gaz basıncı) cihaz ayarının uygun olduğundan emin olun.
• Bu cihaz bir yanma ürünlerini tahliye tertibatına bağlanmamıştır. Bu cihaz geçerli olan montaj yönetmeliklerine göre bağlanmalı, tesis edilmelidir. Havalandırmaya büyük özen gösterilmelidir.
• DİKKAT: Ulaşılabilinen kısımlar izgara kullanıldığında sıcak olabilir. Küçük çocuklar ısınan yerlerden uzak tutulmalıdır.
• Beslenme kordonu hasar görürse, tehlikeli bir duruma engel olmak için bu kordonu imalatçısı, onun servis
• acentesi ya da aynı derecede ehil bir personel tarafından değiştirilmelidir.
• Dijital zamanlayıcılı modellerde enerji kesilmesi durumunda zamanlayıcınızı tekrardan doğru bir şekilde ayarlayınız. Aksi taktirde fırın çalışmayacaktır.
• Fırınızın çalışmadığı durumlarda dahi olası risklere karşı fırın içerisinde yanıcı, tutuşabilen, eriyebilen veya ısıyla bozulabilecek herhangi bir şey koymayınız.
• Hasar Nedenleri
• Pişirme alanı tabanı üzerindeki kap, aksesuar, folyo, pişirme kağıdı: Pişirme alanı tabanı üzerine herhangi bir aksesuar koymayınız. Pişirme alanı tabanını herhangi bir tür folyo veya yağlı kağıtlą kaplamayınız.
• Sıcak pişirme alanındaki su: Sıcak pişirme alanına su dökmeyiniz. Sıcaklık değişiminden dolayı fırının emaye kaplamasında hasar meydana gelebilir.
• Meyve suyu: Fırın tepsisine çok sulu meyveli kekten fazla doldurmayınız. Meyve suyu fırın tepsisinden damlayarak çıkartılması mümkün olmayan lekeler bırakabilir.
• Fırın kapısı yüzeyi: Açık fırın kapısının üzerine herhangi bir şey koymayın ve oturmayın. Fırın kapısının üzerine herhangi bir ağırlık bırakmayınız.
• Cihazın taşınması: Cihazı kapak kolundan taşımayınız. Kapak kolu cihazın ağırlığını taşımaz ve kırılabilir.

Yeni Fırınız Genel Bakış

* Opsiyondur

1- Üst kapak
2- Üst Tabla
3- Kontrol Paneli
4- Tel Izgara
5-Üst Fırın Kapağı
6- Tutamak
7- Tepsi
8- Ana Fırın Kapısı
9- Plastik Ayak
10- Lamba
11- Raf Konumu
* Opsiyondur (Triable Bek)

Teknik Özellikleri

Cihazın Teknik Özellikleri
Özellik		50X60 60X60
Dış genişlik		500		600
Dış derinlik		630		630
Dış yükseklik		900		900
Alt iç genişlik Üst iç genişlik			360360 460 460
Alt iç derinlik Üst iç derinlik			400400 400 400
Alt iç yükseklik	Üst iç yükseklik		180330	330 180
Alt Fırın Hacmi	Üst Fırın Hacmi	48 Lt.	26 Lt. 33 Lt.61 Lt.
Lamba Gücü		15W	15W 15W 15W
Üst ısıtıcı		1000W	600W	1200W	700W
Alt ısıtıcı		800W 1000W500W			700W
Gril ısıtıcı		1800W 2200W400W 1600W
Turbo ısıtıcı		1500W	--- ---	1800W
Besleme Voltaj		220V-240V AC 50-60Hz veya 230V-400V AC 50-60Hz
Hot plate 145 mm HP Rapid	145 mm	1000W	1500W 1500W000W
Hot plate 180 mm HP Rapid	180 mm	1500W 1500W2000W 2000W

Ocak Kismi

Doğru Yanlış

Yanlış

Yanlış

Gazlı ocakları kullanırken olabildiğince ocak yüzeyine tam olarak oturan uzun saplı tencereler kullanınız. Bu sayede enerjiyi daha verimli kullanmış olursunuz.

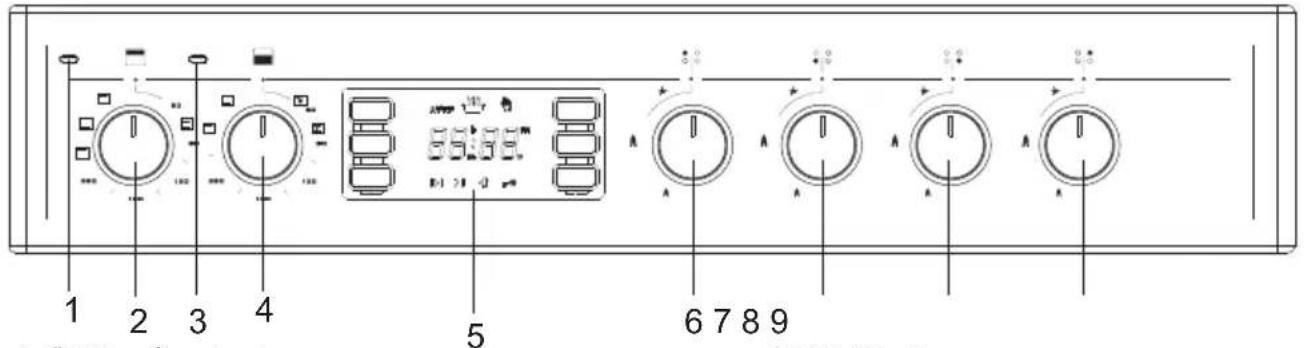

Kontrol Paneli

Cihazınızın kontrol panelinde bulunan sembollerin anlamları aşağıda verilmiştir. Her sembol her modelde yoktur; sadece cihazınızda bulunan sembolleri dikkate alınız.

1 2 3 4 5 6 7 8 9

1- Üst Fırın İkaz Lambası
2- Isı Göstergesi (Termostat) ve Üst fırın fonksiyon düğmesi
3- Ana Fırın İkaz Lambası
4- Isı Göstergesi (Termostat) ve Ana fırın fonksiyon düğmesi

5- Dijital Saat
6- Orta bek sol arka
7- Büyük bek sol ön
8- Küçük bek sağ ön
9- Orta bek sağ arka

Ocak kısmı

Düğmeye bastırılınca çakmak otomatik olarak devreye girerek ateşleme yapar, düzme çevrilerek ocak yakılır.

0 1 6 2 5 3 4

Elektrikli ocaklar için kullanılan düğmelerin üzerindeki sembollerdir. Modellere göre farklılık gösterir. 3 konumludan 9 konumluya kadar çeşitleri vardır.

Firin Kismi

Sembol	Program Türleri	Açıklamalar
	Alt ve Üst Isıtıcı	Kek, taze pizza, bisküvi ve kurabiye gibi yiyecekleri pişirmek için kullanılabilecek bir programdır.
	Alt Isıtıcı	Pişmekte olan yiyeceğin altı da kızaracaksa pişme süresinin sonuna doğru bu programı seçiniz.
	Üst Isıtıcı	Çok küçük parça yiyecekleri sonradan ısıtmak veya kızartmak için kullanılır.
	Gril Isıtıcı	Biftek, sosis ve balık parçaları gibi et türü yiyecekler için uygundur. Gril yaparken alt rafa tepsi ve tepsinin içine su konulmalıdır.
	Gril Isıtıcı ve fan	Et türü yiyecekleri pişirmek için uygundur. Gril yaparken alt rafa tepsi ve tepsinin içine su konulmalıdır.
	Alt ve üst Isıtıcı ve fan	Kekler,basit kuru pastalar ve lazanya gibi yiyecekleri pişirmek için uygun olan programdır.
	Turbo Isıtıcı ve fan	Fırında pişirme ve kızartma için uygundur (Kurabiyeler,yufka börekleri).Isının hava akımı ile hemen yemeğe ulaşması nedeniyle ısı ayarını alt ve üst isıtıcı programına göre daha düşük tutunuz.
	Fan	Donmuş gıdaların çözülmesini sağlamak için kullanılır.
	Buz çözücü	Donmuş gıdaların çözülmesini sağlamak için kullanılır.

Cihazın Kurulumu:

Elektrik Bağlantısı ve Güvenlik

1-Cihazı yerleştirmeden önce, yerel dağıtım şartlarından (gaz cinsi ve gaz basıncı) ve cihaz ayarının uygun olduğundan emin olun.

2-Bu cihazın ayar şartları etikette veya veri plakasında belirtilmiştir.

3-Bu cihaz bir yanma ürünlerini tahliye tertibatına bağlanmamıştır. Bu cihaz geçerli olan montaj yönetmeliklerine göre bağlanmalı ve tesis edilmelidir. Havalandırma ile ilgili şartlara özel özen gösterilmelidir.

4-Cihazınızın elektrik gücüne göre 16 Amper'lik bir sigortaya bağlanmalıdır. Eğer gerekirse, kurulumun yetkili servis tarafından yapılması tavsiye edilmektedir.

5-Cihazınız 230 V, 50 Hz'lik elektrik beslemesine uygun şekilde ayarlanmıştır. Eğer ana elektrik şebekesi belirtilen bu değerlerden farklıysa yetkili servisinizle irtibata geçiniz.

6-Cihazın elektrik bağlantıları sadece kurallara uygun şekilde döşenen topraklama sistemine sahip (topraklı) fislerle yapılmalıdır. Eğer cihazın yerleştirileceği yerde topraklı sisteme uygun fiş yoksa derhal yetkili servisle irtibata geçiniz. Üretici firma cihaza bağlanan topraklaması yapılmamış fislerin sebebiyet vereceği hasarlardan kesinlikle sorumlu değildir.

7-Besleme kordonu (fişli kablo) hasar görürse, bu kordon, tehlikeli bir duruma engel olmak için imalatçısı veya onun servis acentesi yada aynı derecede ehil bir personel tarafından değiştirilmelidir.

Gaz Bağlantısı ve Güvenlik:

1-LPG bağlantısı için; metal kelepçeyi LPG tüpünden gelen hortuma takınız. Kaynar suda ısıtmak suretiyle hortumun bir ucunu cihazın arkasındaki hortum giriş rekoruna sonuna dek iterek takınız. Ve kelepçeyi hortumun uç kısmına doğru getirerek tornavida ile sıkınız. Bağlantı için gerekli conta ve hortum giriş rekoru yandaki şekilde gösterilmiştir.

2-Doğalgaz bağlantısını yetkili servis yapmalıdır. Doğalgaz bağlantısı için; Doğalgaz bağlantı hortumunun ucundaki somunun içine contayı yerleştiriniz. Hortumu, anagaz borusuna takmak için somunu çeviriniz. Gaz kaçak kontrolünü yapıp bağlantı tamamlayınız.

NOT: LPG tüpüne takılacak regülatör 300 mm özelliğinde olmalıdır.

ana gaz borusu conta hortum giriş rekoru metal kelepçe LPG bağlantı hortumu

ana gaz borusu conta somun doğalgaz bağlantı hortumu

Cihazın gaz hortumunun ve elektrik kablosunun özellikle cihazın arka tarafı gibi sıcak alanların yanından geçmemesini sağlayınız. Gaz bağlantısı yapılmış olan bir cihazı hareket ettirmeyiniz. Herhangi bir zorlama hortumu gevşetebileceğinden gaz kaçağına sebep olabilir.

3-Cihazınızı şebeke gaz musluğuna en kısa yoldan ve herhangi bir sızıntı olmayacak şekilde bağlayınız.
4-Sızdırmazlık ve conta güvenliği kontrolü için, kontrol panelindeki düğmelerin kapalı, gaz silindirinin açık olmasını sağlayınız.
5-Gaz kaçak kontrolü yaparken asla herhangi bir çakmak, kibrit, sigara ateşi yada benzeri yanıcı madde kullanmayınız.
6-Bağlantı noktasına sabun köpüğü uygulayınız. Eğer bir sızıntı/kaçak varsa, sabunlanmış bölgede köpürme oluşacaktır.
7-Cihazınızı yerine yerleştirirken cihazın tezgah seviyesinde olmasını sağlayınız. Eğer gerekirse ayaklardan ayar yapmak suretiyle cihazı tezgah seviyesine getiriniz.
8-Cihazınızı düz bir zeminde ve iyi havalandırılmış bir ortamda kullanınız.

9-Cihazınız, kurulacağı yerde diğer eşyalara olan uzaklığına dikkat edilerek kurulmalıdır. Özellikle perde, tül, kağıt gibi yanıcı maddeler cihazınızın uzağında tutulmalıdır. Aşağıdaki resimde montaj mesafeleri ayrıntılı olarak verilmiştir.

NOT: Cihazınızın, yerleştirileceği yerde çevresindeki cisimlerle arasındaki mesafe en az 20 mm olmalıdır.

Gazlı Ocakların Gaz Tipine Göre Ayarlanması

Cihazınızın üretildiği gaz cinsi (LPG veya Doğalgaz) ürünün arkasında bulunan teknik özellikleri gösteren etikette belirtilmiştir. Eğer cihazınızın gaz tipi ayarı şebekenizin gaz tipi ayarı ile aynı değilse yetkili servis tarafından değişiklik yapılarak ayarlanması gerekir. Yandaki tabloda gaz tipine göre cihazın enjektör, gaz akışı ve güç değerleri yer almaktadır. Yetkili servis tarafından yapılacak değişiklikte bu tablo dikkate alınmalıdır. Yapılacak hatalı değişim sonucu oluşacak sorunlardan üretici firma sorumlu tutulamaz.

		LPG (tüp)		Doğalgaz
		G30-30 mbar		G20-20 mbar
Büyük Bek	Enjektör	mm	0,850	mm	1,150
	Gaz akışı	g/h	236	m3/h	0,253
	Güç	kW	3,000	kW	2,770
Wok Bek	Enjektör	mm	0,96	mm	1,30
	Gaz akışı	g/h	283	m3/h	0,300
	Güç	kW	3,600	kW	3,35
Orta Bek	Enjektör	mm	0,650	mm	0,970
	Gaz akışı	g/h	140	m3/h	0,167
	Güç	kW	1,78	kW	1,78
Küçük Bek	Enjektör	mm	0,500	mm	0,720
	Gaz akışı	g/h	70	m3/h	0,092
	Güç	kW	0,88	kW	0,990

Doğalgazdan LPG'ye veya LPG'den Doğalgaza dönüşüm için:

1-Cihazın gazını ve elektrik bağlantısını kesin. Cihaz sıcak ise soğumasını bekleyin.
2-Enjektör değişikliği için ucu resim 1'deki gibi olan bir tornavida kullanın.
3-Resim 2'de görüldüğü gibi ocağın bek kapağını ve bekini çıkartıp enjektörün görülebilir olmasını sağlayın.
4-Tornavidayla, enjektörü resim 3'teki gibi çevirerek çıkartıp yenisiyle değiştirin.

Kurulum için doğru yer

Ürünün alt kısmında hava açıklarından dolayı, ürünü sert zemin üzerine yerleştirmeniz tavsiye edilir. Ürün ayakları halı vb. yumuşak yüzeylere batmamalıdır. Mutfak zemini ünitenin ağırlığı ve buna ek olarak fırında

kullanılacak mutfak gereçleri ve yiyecekleri taşıyabilecek güçte olmalıdır.

• Ürün mutfak mobilyası içinde, üst ocak yüzeyleri ile diğer yüzeyler arasında en az 400mm mesafe ve yan yüzeylerden 65mm mesafe kalacak şekilde kullanılabilir.
• Ürün, herhangi bir kabine konulmaksızın, her iki yan duvarında da, herhangi bir destek bulun maksızın kullanıma uygundur. Ocak yüzeyi üzerinde 750mm mesafe bırakılmalıdır.
• Eğer ürünün üzerinde aspiratör ya da davlumbaz kullanılması durumunda, üreticisi tarafından verilen kurulum ölçülerine dikkat edilmelidir.
• Ürün, ön kısmından kaldırılarak

ve ileriye doğru çekilerek kolayca taşınabilir. Üst ve alt fırın kapakları açılarak, fırın iç-üst kısmından tutularak taşınmalıdır. Taşıma sırasında fırının iç-üst kısmında bulunan ısıtıcı elemanlara zarar verilmemelidir.

• Ürün, arkasından ve bir kenarından mutfak duvarları, mutfak mobilyaları ya da herhangi bir boyutta ki ürünle yan yana yerleştirilebilir. Diğer kenardaki mutfak mobilyası veya ürünler aynı büyüklükte veya daha küçük olmalıdır.
• Ürünün yanındaki her türlü mutfak mobilyası mutlaka ısı geçirmez olmalıdır. (en az 100C)

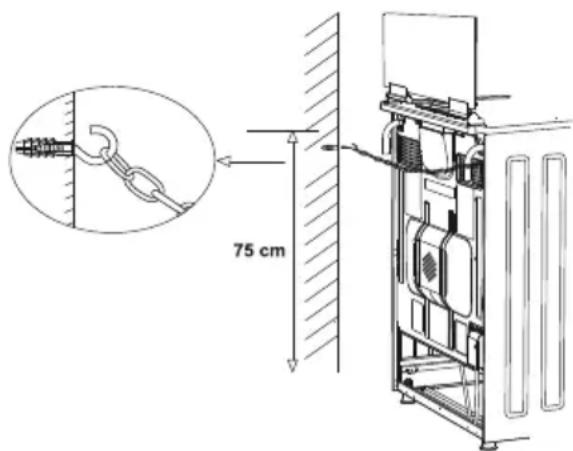

Zincir Bağlantı Şeması

Güvenli kullanımını sağlamak amacıyla, cihazı kullanmadan önce, cihazın devrilmesini engellemek için verilen kancalı vidayı kullanarak cihazı duvara sıkıca sabitleyiniz. Kancanın duvara sıkıca sabitlendiğinden emin olunuz.

75 cm

Doğalgazdan LPG'ye veya LPG'den Doğalgaza dönüşüm için:

1-Cihazın gazını ve elektrik bağlantısını kesin. Cihaz sıcak ise soğumasını bekleyin.
2-Enjektör değişikliği için ucu resim 1'deki gibi olan bir tornavida kullanın.
3-Resim 2'de görüldüğü gibi ocağın bek kapağını ve bekini çıkartıp enjektörün görülebilir olmasını sağlayın.
4-Tornavidayla, enjektörü resim 3'teki gibi çevirerek çıkartıp yenisiyle değiştirin.

Resim 1

5-Enjektörleri değiştirdikten sonra gaz musluklarını da yeni gaz tipine göre ayarlamak gerekir. Bunun için öncelikle cihazınızın kontrol panelindeki ocak düğmelerini çıkartın.
6-Gaz musluklarının ortasındaki vidayı resim 4'te gösterildiği gibi ufak bir tornavidayla döndürmek suretiyle ayarlama yapınız. Döndürme miktarı ve yönü aşağıdaki tabloda belirtilmiştir. Bu tabloda verilen değerler yaklaşık değerlerdir. Tavsiye edilen kısık alev boyu, tam alev boyunun üçte biri kadar olması yeterli bir ayarlamadır.
7-Eğer cihazınızda gaz sönme emniyeti varsa alev ayar yeri resim 5'te gösterildiği gibi gaz musluğunun hemen yanındadır. Yine ufak bir tornavidayla tabloyu dikkate alarak gaz musluğunu yeni gaz tipine göre ayarlayınız. Bu tabloda verilen değerler yaklaşık değerlerdir. Tavsiye edilen kısık alev boyu, tam alev boyunun üçte biri kadar olması yeterli bir ayarlamadır.

	LPG'den Doğalgaza
Büyük Bek	saat yönünün tersine yaklaşık 3 tur
Orta Bek	saat yönünün tersine yaklaşık 2,5 tur
Küçük Bek	saat yönünün tersine yaklaşık 2 tur
	Doğalgazdan LPG'ye
Büyük Bek	saat yönünde yaklaşık 3 tur
Orta Bek	saat yönünde yaklaşık 2,5 tur
Küçük Bek	saat yönünde yaklaşık 2 tur

PİŞİRME TABLOSU

Aşağıdaki tabloda yiyecek çeşitlerinin pişirme bilgilerini bulabilirsiniz. Pişirme süreleri şebeke voltajı, pişecek malzeme niteliği, miktar ve sıcaklığa bağlı olarak farklılık gösterebilmektedir. Bu değerleri kullanarak pişireceğiniz yemekler damak tadınıza uygun olmayabilir. Denemeler yaparak farklı lezzetler ve damak tadınıza uygun sonuçlar elde etmek için farklı değerleri kendiniz belirleyebilirisiniz.

DİKKAT YANMA TEHLİKESİ!

Fırın çalışırken yada çalışmaya başladıktan kısa süre sonra oldukça sıcak olacaktır; ısıtıcı yüzeylerine dokunmayınız, çocukların dokunmasına izin vermeyiniz.

Yemeği fırına koymadan önce fırının 5-10 dakika ön ısıtma yapılması gerekir.

Yemekler	Sıcaklık (°C)	Raf Pozisyonu	Pişirme Süresi (dk.)
Kremalı kek	150-170	2	30-35
Pasta	200-220	2	35-45
Bisküvi	160-170	3	20-25
Kurabiye	160-170	3	20-35
Kek	160-180	2	25-35
Örgülü kurabiye	200-220	2	30-40
Börek	180-220	2	35-45
Poğaça	160-180	2	20-30
Kuzu eti	210-230	1	90-120
Dana eti	210-230	1	90-120
Koyun eti	210-230	1	90-120
Tavuk (parça)	210-230	1	75-100
Balık	190-210	3	40-50
Buz çözme	55-60	2	60-120

Buzu çözülecek malzemeyi kabından çıkararak tel izgaranın üzerine yerleştiriniz. Izgaranın altına çözülen suyun akması için kare tepsiyi sürünüz. Program düğmesini (☐) alt ve üst ısıtıcı ve turbo fan konumuna ayarlayınız.

Pişirme ile ilgili öneriler Kek Kalıbı	Kek pişirirken kek kalıbı kullanmanız daha iyi sonuç verir.
Pişirdiğiniz kekte/pastada çöküntü var.	Bir sonraki pişirmeyi malzemeyi daha yumuşak kıvamda veya fırın sıcaklığını 10^ daha düşük C ayarlayarak yapınız. Yemeğin hazırlanışı sırasında karıştırma sürelerine dikkat ediniz.
Kek/pastanın ortası daha çok kenarları daha az kabardı.	Kekin kalıbının kenarlarını yağlamayınız, piştikten sonra pastayı kalıptan ayırırken özen gösteriniz.
Kekin (veya pastanın) üstü aşırı karardı.	Sonraki pişirmenizde pastayı bir alt rafta, daha düşük bir sıcaklıkta ve daha kısa süre seçerek pişiriniz.
Kekin veya pastanın her tarafı aynı kızarmamış.	Bir sonraki denemenizde sıcaklığı biraz düşürünüz, böylece kek veya pasta eşit ölçüde pişer. Hassas kekleri Alt ve Üst ısıtıcı programıyla pişirin. Fazla büyük olan tepsiden sarkan yağlı kağıt da hava dolaşımını etkileyebilir. Yağlı kağıdı daima tepsiye göre kesiniz.
Kekin veya pastanın dışı iyi pişmiş fakat içi pişmemiş.	Daha az sıvı kullanarak sıcaklığı biraz düşük tutunuz ve süreyi uzatınız. Yaş kaplamalı keklerde ilk önce pasta tabanını pişiriniz.
Mayalı hamurdan hazırlanan kurabiyeler birbirlerine yapışıyor	Her kurabiyenin çevresinde en az 2 cm mesafe bırakılarak tepsiye dizilmelidir. Böylece kurabiyeler kabardıktan sonra kenarları da iyi kızarır.
Kek veya pastanın alt tarafı çok beyaz kalmış.	Bir sonraki denemenizde bir alt rafta pişirerek süre dolmadan kontrol ediniz.
Fırında iki ayrı tepside aynı anda kek pişirdiniz, üst raftaki alttakinden daha koyu ve daha iyi kızarmış.	Fırında birden fazla tepside pişirme yapılacağı zaman daima diğer ısıtıcıların yanında fan da kullanılmalıdır. Ayrıca, aynı anda fırına sürülen yiyecekler aynı anda pişmeyebilir.

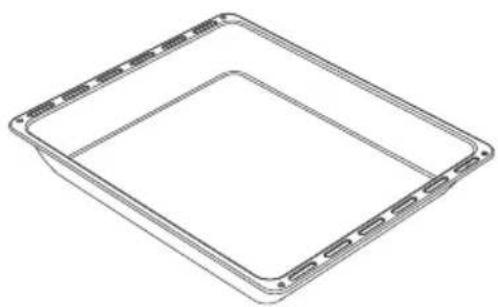

AKSESUARLAR

Hamur işleri, büyük kızartmalar, sulu yiyecekler için kullanılır. Kek, dondurulmuş yemekler ve et yemekleri için, doğrudan ızgara üzerinde kızartma yapmanız durumunda yağ toplama kabı olarak da kullanılabilmektedir.

Hamur işleri (kurabiye, bisküvi vb.), donmuş gıdalar için kullanılır.

Kızartma yapmak için ya da fırınlanacak, kızartılacak ve donmuş yiyeceklerin istenilen rafa yerleştirilmesi için kullanılır.

Teleskobik raylar sayesinde tepsiler veya tel raf, kolayca takılıp çıkarılabilir.

Kahve cezvesi için kullanılabilir.

Saat Ayar Butonu Eksi Butonu Otomatik Pişirme Butonu AUTO 88h 88m 88m 88s |>| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | Hatırlatma Zamanlayıcısı Butonu Artı Butonu Çocuk Kilidi Butonu

SMF-20, fırına sürülen yemeğin istenilen zamanda servise hazır olmasını sağlayan bir elektronik zamanlama modülüdür. Bunun için yapılması gereken sadece yemeğin pişme süresini ve hazır olması istenilen zamanı programlamaktan ibarettir. Ayrıca fırından bağımsız olarak dakika programlı bir alarm saati olarak da kullanılabilir.

Zamanlayıcı Gösterge İkonları

	Otomatik Pişirme Durumu■ Yanıyor = otomatik veya yarı otomatik pişirme aktif■ Yanıp Sönüyor = otomatik pişirme bitti veya power on koşulu■ Yanmıyor = otomatik pişirme aktif değil
	Fırın Durumu■ Yanıyor = fırın saati rölesinin kontağı kapalı■ Yanmıyor = fırın saati rölesinin kontağı açık
	Manuel Pişirme Durumu■ Yanıyor = Manuel pişirme konumu■ Yanmıyor = Otomatik pişirme konumu ( auto ikonu yanar )
	Yarı Otomatik Pişirme Ayar Modu Göstergesi■ Yanıp Sönüyor = Pişirme süresi ayarı aktif , + veya – tuşu kullanılarak ayar yapılabilir
	Tam Otomatik Pişirme Ayar Modu Göstergesi■ Yanıp Sönüyor = Pişirme bitim zamanı ayarı aktif , + veya – tuşu kullanılarak ayar yapılabilir
	Alarm Durumu Göstergesi■ Yanıyor = alarm aktif■ Yanıp Sönüyor = alarm ayarı aktif , + veya – tuşu kullanılarak ayar yapılabilir veya alarm süresi doldu■ Yanmıyor = alarm aktif değil
	Çocuk Kilidi Durumu■ Yanıyor = Çocuk kilidi aktif■ Yanmıyor = Çocuk kilidi aktif değil

ELEKTRİK GELDİĞİNDE

Elektrik ilk geldiği anda fırın devre dışıdır, ekranda saat ve AUTO yazısı flaşlar durumdadır. Ekranda gözüken saatte doğru değildir. Bu durumda iken, tuşuna basılarak fırın devreye alınır ve saat ayarlanır.

SAAT AYARI

Saat ayarı, ancak devam eden bir otomatik pişirme programı yokken yapılabilir.

+ ve - tuşuna basılarak saat ayar moduna girilir. Ekranda saat ve dakika arasındaki nokta yanıp sönmeye başlar, tuşları kullanılarak doğru zaman ayarlanır. Bu tuşlara uzun basılarak hızlı ayar yapılabilir. ☑ tuşuna basılarak saat ayarı sonlandırılabilir. Bu tuşa basılmaz ise yaklaşık 5 saniye sonra ayar modu kendiliğinden sona erecektir.

HATIRLATMA ZAMANLAYICISI KURMA

Ejonksiyon ile hatırlatma zamanlayıcısı kurulabilir, ayarladığınız süre sonunda fırın saatinin alarmı çalarak kurulan sürenin geçtiğini haber verir.

tuşuna basılarak hatırlatma zamanlayıcısı ayar moduna girilir, göstergede ikonu yanıp sönmeye başlar. + ve - tuşları kullanılarak istenen süre ayarlanır. Maksimum ayarlanabilen alarm süresi 23 saat 59 dakikadır.

4 tuşuna basılarak ayar sonlandırılabilir. Bu tuşa basılmaz ise yaklaşık 5 saniye sonra ayar modu kendiliğinden sona erecektir.

HATIRLATMA ZAMANLAYICISINI İPTAL ETME

Hatırlatma zamanlayıcısı kuruluyken tuşuna yaklaşık 3 saniye basılarak hatırlatma zamanlayıcısı iptal edilir ikonu ekrandan kaybolur.

ÇALMAKTA OLAN ALARMI SUSTURMA

Ayarlanan hatırlatma süresi sonunda alarm çalmaya başlar. ikonu göstergede yanıp söner. Herhangi bir tuşa basılarak hatırlatma alarmı susturulabilir. Alarm susturulmaz ise 7 dakika sonunda kendiliğinden sonlanacaktır. Fakat ikonu herhangi bir tuşa basılmadığı sürece yanıp sönmeye devam edecektir.

ELEKTRİK KESİLİP GELDİĞİNDE

Şebeke elektriğinin kesilmesi halinde, fırınız emniyet gerekçesi ile devre dışı kalacaktır. Bu durum ekrandaki saat ve AUTO ikonunun yanıp sönmesi ile ifade edilir. Ekranda saat 0:00 gözükür, saatin ayarlanması gerekecektir. (Bknz. Elektrik Geldiğinde)

YARI OTOMATİK PİŞİRME

Bu yöntem pişirmenin hemen başlamasının istendiği durumda kullanılır, istenilen pişirme süresi girilir.

Fırın istenen fonksiyon ve ısıya ayarlandıktan sonra:

1. ➤ tuşuna basılır göstergede ➤ ikonu flaşlamaya başlar.

2. • ve - tuşları kullanılarak gerekli pişirme süresi ayarlanır. AUTO ikonu göstergede görünür. 🏠 ikonu göstergede kaybolur.

3. ➤ tuşuna 2 kere basılarak ayar sonlandırılır. Bu tuşa basılmaz ise yaklaşık 5 saniye sonra ayar kendiliğinden sonlanır. ➤ ikonu ekranda kaybolur, ayar tamamlanmış olur.

TAM OTOMATİK PİŞİRME

Bu yöntem yiyeceğin gelecekteki belli bir zamanda hazır olması istenildiğinde kullanılır. Bu nedenle bu yöntem aynı zamanda gecikmeli pişirme olarak da adlandırılır.

1. Yarı otomatik pişirmenin 1-2 basamakları takip edilir(pişme süresi ayarlama).

2. ➤ tuşuna tekrar basılır, ➤ ikonu flaşlamaya başlar.

3. +ve - tuşları kullanılarak pişme bitim saati ayarlanır. 📋 ikonu ekrandan kaybolur, AUTO ikonu gösterilmeye devam eder. Bu gecikmeli pişirme programlandı fakat pişirme henüz başlamadı anlamına gelir.

4. ➤ tuşuna tekrar basılarak ayar sonlandırılır. Bu tuşa basılmaz ise yaklaşık 5 saniye sonra ayar kendiliğinden sonlanır. ➤ ikonu ekrandan kaybolur, ayar tamamlanmış olur.

MANUEL MODE

Otomatik pişirme kuruluyken ➤ tuşuna yaklaşık 3 saniye basılarak otomatik pişirme iptal edilir, manuel moda girilir. AUTO ikonu kaybolur, ikonu yanar. Manuel modda fırın devrededir.

OTOMATİK PİŞİRME BİTİMİ

Pişirme otomatik olarak bittikten sonra, AUTO ikonu yanıp sönmeye başlar. Herhangi bir tuşa basılarak alarm sesi susturulabilir. AUTO ikonunun yanıp sönmesi ise sadece ➤1 tuşuna basılarak durdurulabilir. Herhangi bir tuşa basılmaz ise sesli alarm 7 dakika boyunca çalacaktır.

ELEKTRİK KESİLİP GELDİĞİNDE

Şebeke elektriğinin kesilmesi halinde, fırınız emniyet gerekçesi ile devre dışı kalacaktır. Bu durum ekrandaki saat ve AUTO ikonunun yanıp sönmesi ile ifade edilir. Ekranda saat 0:00 gözükür, saatin ayarlanması gerekecektir. (Bknz. Elektrik Geldiğinde)

NOT: EKRANDA YANIP SÖNENA AUTO İKONU, FIRININ DEVRE DIŞI OLDUĞUNU VE NORMAL KONUMA DÖNMEK İÇİN 'MANUEL MODA' GEÇMENİZ GEREKTİŞİNİ İFADE EDER.

ÇOÇUK KİLİDİ FONKSİYONU

Bu fonksiyon, fırın saatinizde, sizin yapmış olduğunu ayarların istem dışı değiştirilmesini engellemek içindir. Çocuk kilidi devrede iken, bu tuş dışında hiçbir tuş basımı geçerli olmayacaktır. Tuş kilidi iptal edildiğinde tuşlar tekrar kullanılabilir duruma getirilir.

Çocuk kilini aktif etmek için tuşuna ekranda ikonu görününceye kadar yaklaşık 3 saniye basılır. Çocuk kilidini deaktif etmek için aynı tuşa, ikonu ekrandan kayboluncaya kadar basılır.

Not: Çocuk kilidi devrede iken alarm çalar ise, herhangi bir tuşa basılarak alarm susturulabilir. Kilit devrede kalmaya devam edecektir.

PROGRAMLANABİLİR OPSİYONLAR

1- Alarm Ses Şiddeti Ayarı

Herhangi bir ayar modu aktif değilken - tuşuna, ayarlı alarm ses şiddeti duyuluncaya kadar yaklaşık 1 saniye basılır. Aynı tuş bırakılıp tekrar basılı tutularak sonraki alarm ses şiddetleri duyulur. 3 farklı alarm tonundan en son dinlenen ses şiddeti geçerli ses şiddeti olarak kaydedilir.

Not: Fabrika çıkışı alarm sesi şiddeti en yüksek seviyedir.

NOT: Programlanabilir opsiyonlar elektrik kesilse dahi sürekli hafızada kalacaktır.

simfer

Garanti Belgesi

Müşterinin
Adı Soyadı	:......
Adresi	:......
......	......
......	......
Telefonu	:......
E-posta	:......
Ürünün	......
Cinsi	:......
Markası	:......
Modeli	:......
Seri No.	:......
Teslim Tarihi Ve Yeri	......
Fatura Tarihi	:......
Fatura No.	:......
Yetkili SaticıUnvanı - Adresi - Yetkilinin İmzası Ve Kaşesi
Imalatçı Firmanın
Unvanı: Sersim Dayanıklı Tüketim Malları Sanayi ve Kollektif Şirketi
Merkez Adresi: Kayseri Serbest Bölge 12. Cad. No:Tel: [phone] Faks: 311 34 10İstanbul Tel: [phone] Faks: 474 servis e-posta: [e-mail]

Firma Yetkilisinin İmzası - Kaşesi

simfer

Garanti Belgesi

Garanti Şartları

Firmamız nitelikleri belirtilmiş bu ürünü, fabrikasyon hataları nedeniyle oluşabilecek arızalara karşı belirtilen koşul ve süreler için garanti eder. Ürünü alan kişi, bu sözleşme şartlarını kabul etmiş sayılır.

- Garanti süresi, cihazın teslim tarihinden itibaren başlar ve 2 (iki) yıl boyunca devam eder. - Ürünün tüm parçaları dahil olmak üzere tamamı firmamızın 2 (iki) yıl garanti kapsamındadır.

• Cihazın garanti süresi içerisinde arızalanması durumunda tamirde geçen süre garanti süresine eklenir, ürünün tamir süresi en fazla 20 (yirmi) iş günüdür. Ürün arızasının 10 (on) iş günü içerisinde giderilememesi halinde üretici firma ürünün tamiri tamamlanıncaya kadar benzer özelliklere sahip başka bir ürünü müşterinin kullanımına tahsis edecektir.
• Ürünün teslim tarihinden itibaren garanti süresi içerisinde kalmak kaydıyla; bir yılda aynı arızayı üç kere veya farklı arızaların dörtten fazla ortaya çıkması sonucu üründen yararlanamamanın süreklilik kazanması veya tamiri için geçen azami sürenin aşılması veya yetkili servisin, servis olmaması halinde sırasıyla; ürünün satıcısı, bayisi, acentası, temsilcisi, ithalatçısı veya imalatçısından birisinin düzenleyeceği raporla arıza tamirinin mümkün bulunmadığının belirlenmesi durumlarında ücretsiz olarak değiştirme işlemi yapılacaktır.
• Ürünün, kullanma kılavuzunda yer alan hususlara aykırı kullanılmasından kaynaklanan arızalar garanti kapsamı dışındadır.
• Garantinin geçerli olması için ürüne yetkili servis elemanları dışındaki şahıslarca bakım, onarım yada başka bir nedenle müdahale edilmemesi gerekmektedir.
• Üzerinde tahrifat yapıldığı görülen garanti belgeleri geçersiz olup ürün üzerindeki orijinal seri numarasının kaldırılması veya
  tahrif edilmesi durumunda ürün garanti hükmünden düşer.
• Garanti kapsamı dışındaki arızaların giderilmesi ücrete tabidir.
• Garanti belgesi ile ilgili olarak çıkabilecek sorunlar için sanayi ve ticaret bakanlığı, tüketicinin ve rekabetin korunmasını genel müdürlüğü'ne başvurulabilir.
• Ürününüz pişirme amaçlıdır, maksadı dışında kullanmayınız.

aşağıda belirtilen hususlar;

Nakliye muhafaza şartlarından dolayı meydana gelen hasar ve arızalar,

Kullanma hatalarından meydana gelen hasar ve arızalar,

Anormal voltaj düşüklüğü veya fazlalığı, hatalı elektrik veya gaz tesisatı nedeniyle oluşacak hasar ve arızalar, Yıldırım düşmesi, yangın veya sel nedeniyle meydana gelen hasar ve arızalar, Darbeye bağlı kırılma - ezilme ve çizilme gibi arızalar garanti kapsamı dışındadır.

Bu garanti belgesi'nin kullanılmasına; 4077 sayılı tüketicinin korunması hakkında kanun ve bu kanuna dayanılarak yürürlüğe konulan garanti belgesi uygulama esaslarına dair tebliğ uyarında, T.C GÜMRÜK VE TİCARET BAKANLIĞI, tüketicinin korunması genel müdürlüğü tarafından izin verilmiştir.

Belge Onay Tarihi: 17.07.2012 Belge Numarası : 87212

GARANTİ KUPONU -1MüşterininAdı Soyadı:......Adresi :......Telefonu :......ÜrününCinsi :......Markası :......Modeli :......Seri No :......Teslim tarihi ve yeri :......Fatura tarihi :......Fatura No :......	GARANTİ KUPONU -2MüşterininAdı Soyadı:......Adresi :......Telefonu :......ÜrününCinsi :......Markası :......Modeli :......Seri No :......Teslim tarihi ve yeri :......Fatura tarihi :......Fatura No :......	GARANTİ KUPONU -3MüşterininAdı Soyadı:......Adresi :......Telefonu :......ÜrününCinsi :......Markası :......Modeli :......Seri No :......Teslim tarihi ve yeri :......Fatura tarihi :......Fatura No :......
YETKİLİ SATICIUnvanı - Adresi - Yetkilinin imzası ve kaşesiİmalatçı FirmanınUnvanı : SERSİM DAYANIKLI TÜKETIM MALLARI SANAYI VE TİCARET KOLLEKTİF ŞIRKETİMerkez adresi : Kayseri Serbest Bölge 12. Cad.No: 18 Melikgazi / KayseriTel: 0 352 311 41 93 - 311 41 94 Faks: 311 34 10İstanbul tel: [phone] 01 12 faks: 474 91 22Firma Yetkilisininimzası - kaşesi[IMAGE]	YETKİLİ SATICIUnvanı - Adresi - Yetkilinin imzası ve kaşesiİmalatçı FirmanınUnvanı : SERSİM DAYANIKLI TÜKETIM MALLARI SANAYI VE TİCARET KOLLEKTİF ŞIRKETİMerkez adresi : Kayseri Serbest Bölge 12. Cad.No: 18 Melikgazi / KayseriTel: 0 352 311 41 93 - 311 41 94 Faks: 311 34 10İstanbul tel: [phone] 01 12 faks: 474 91 22Firma Yetkilisininimzası - kaşesi	YETKİLİ SATICIUnvanı - Adresi - Yetkilinin imzası ve kaşesiÜRÜN SERİ NOİmalatçı FirmanınUnvanı : SERSİM DAYANIKLI TÜKETIM MALLARI SANAYI VE TİCARET KOLLEKTİF ŞIRKETİMerkez adresi : Kayseri Serbest Bölge 12. Cad.No: 18 Melikgazi / KayseriTel: 0 352 311 41 93 - 311 34 10İstanbul tel: [phone] 01 12 faks: 474 91 22servis e-posta: [e-mail] e-posta: [e-mail] e-
