KULLANIM KILAVUZU 24 FS Baymak

DEĞERLİ TÜKETİCİMİZ;

Yüksek kalitedeki cihaz>m>z> seçti®iniz için teflekkür ederiz. Cihaz>n>z>n uzun y>llar verimli çal>flmas> için cihaz>n>z> kullanmadan önce Kullanma K>lavuzunu dikkatlice okuyunuz ve her zaman ulaflabilece®iniz bir yerde muhafaza ediniz. Sizin için haz>rlanm>fl olan bu kitapç>kta; kliman>z>n do®ru ve verimli kullan>lmas> ile ilgili olarak çok faydal> bilgi ve aç>klamalar yer almaktad>r. Lütfen kliman>z>, bu kitapç>®> okumadan kullanmamaya özen gösteriniz. Herhangi bir düzensiz çal>flma hissederseniz, hemen kullanma kitapç>®>na baflvurunuz.

Size bu kitapç>kla birlikte servis hizmeti alabileceği,iniz, yetkili servis ile ilgili bilgileri içeren "Yetkili Servis Kitapç>» verilmiftir. Klimanın ilk çalıştırma işleminin Yetkili Servis tarafından yapılması zorunludur. Aksi takdirde, klimanız garanti kapsamı dışında kalacaktır.

Bu cihazlar için Gümrük ve Ticaret Bakanl>□> Tüketicinin Korunmas> ve Piyasa Gözetimi Genel Müdürlüğü tarafından belirlenen kullan>m ömrü 10 y>ld>r. c> firmalar bu süre içerisinde cihazlar>n fonksiyonlar>n> yerine getirebilmesi için gerekli yedek parça bulundurma ve cihaza servis yap>Imas>n> sa>lamay> taahhüt eder.

BAYMAK - 24 FS ve BAYMAK - 48 FS MODEL KLİMALARIMIZDA R410A GAZI KULLANILMAKTADIR.

BAYMAK - 24 FS ve BAYMAK - 48 FS MODEL KLİMALARIMIZ EEE YÖNETMELİĞİNE UYGUNDUR.

BAYMAK - 24 FS ve BAYMAK - 48 FS model klimalar afla»da belirtilen direktifler ve ilgili EN standartlar> kapsam>nda CE sertifikasyon flartlar>n> sa«lamaktad>r.

■ Elektromanyetik uygunluk direktifi 2004/108/AT - EN 55014-1 / EN 55014-2 / EN 61000-3-2 / EN 61000-3-3 / EN 61000-3-11
■ Düflük voltaj direktifi 2006/95/EC - EN 60335-1 / EN 60335-2-40 / EN 62233

BAYMAK - 24 FS BAYMAK - 48 FS

LVD11-4284 LVD11-4316

İTHALATÇI FİRMA :

BAYMAK MAKINA SANAYI VE TİCARET A.Ş.

Orhanl> Beldesi, Orta Mahalle Akdeniz Sokak No: 8

Tuzla / <STANBUL

Tel: [phone]

Fax: [phone]

http://www.baymak.com.tr

E-mail: [e-mail]

iÇİNDEKİLER

Emniyet Tedbirleri 1-2

Ana Parçalar ve Fonksiyonları 3

İç Ünite Kontrol Paneli (BAYMAK-24 FS) 4

Klimanın Çalıştırılması (BAYMAK-24 FS) 5

Uzaktan Kumanda Cihazıyla Klimanın Çalıştırılması 5

Uzaktan Kumanda Cihazının Kullanımı ve işaretlerinin Açıklanması 6

Uzaktan Kumanda Cihazına Pillerin Yerleştirilmesi 7

Çalışma Modları ve Ayarlar 8

Soğutma Çalışma Modu 8

Isitma Çalışma Modu 8

Elektriksel Isitma Fonksiyonu 8

Nem Alma Çalışma Modu 9

Fan Çalışma Modu 9

Uzaktan Kumanda Kullanım Notları 9

İç Ünite Kontrol Paneliyle Klimanın Çalıştırılması 10

Çalışma Modları ve Ayarlar 10

Soğutma Çalışma Modu 10

Isıtma Çalışma Modu 10

Nem Alma Çalışma Modu 10

Fan Çalışma Modu 10

İç Ünite Kontrol Paneli (BAYMAK-48 FS) 11

Klimanın Çalıştırılması (BAYMAK-48 FS) 12

Uzaktan Kumanda Cihazıyla Klimanın Çalıştırılması 12

Uzaktan Kumanda Cihazının Kullanımı ve İşaretlerinin Açıklanması ......13

Uzaktan Kumanda Cihazına Pillerin Yerleştirilmesi 14

Çalışma Modları ve Ayarlar 14

Soğutma Çalışma Modu 14

Isitma Çalışma Modu 15

Elektriksel Isitma Fonksiyonu 15

Nem Alma Çalışma Modu 15

Zamanlayıcı Program Ayarlarının Yapılışı 16

Uzaktan Kumanda Kullanım Notları 16

İç Ünite Kontrol Paneli İle Klimanın Çalıştırılması 17

Çalışma Modları ve Ayarlar 17

Soğutma Çalışma Modu 17

Isitma Çalışma Modu 17

Nem Alma Çalışma Modu 18

Zamanlayıcı Program Ayarlarının Yapılışı 18

Hava Akış Yönünün Ayarlanması 18

Ariza Tanimlama Tablosu 19

Yetkili Servise Başvurulması Gereken Sebepler 19

Çalışma Koşullarının Kontrolü 20

Bakım ve Onarım 21

Montaj Koşulları 22

Montaj Yerinin ve Pozisyonunun Seçimi 22

İç Ünitenin Montajı 23

Dış Ünitenin Montajı 24

Elektrik Bağlantıları 24

Teknik Özellikler 25

Klimanın Enerji Tüketimi Açısından Verimli Kullanımına İlişkin Bilgiler 26

Önemli Uyarılar 27

Açıklamalar 27

Enerji Etiketleri 28-29

EMNİYET TEDBİRLERİ

• Cihazınızı çalıştırmaya başlamadan önce, lütfen Kullanma Kılavuzunu dikkatlice okuyunuz. Bu sayede cihazdan tam verim alabilirsiniz.
• Güvenlik tedbirleri “ △ UYARI” ve “ △ DİKKAT” başlıkları altında sınıflandırılmıştır.

"⚠️ UYARI" başlığı altında anlatılan tedbirler alınmazsa, hatalı kullanım ciddi yaralanmalara ve hayati tehlikelere yol açabilir. Bununla birlikte "⚠️ DİKKAT" başlığı altında anlatılan tedbirlerin alınmaması, ciddi ve kalıcı sorunların oluşmasına neden olabilir. Bu emniyet tedbirlerine eksiksiz olarak uyduğunuzdan emin olun, dikkatinize sunulan bu emniyet tedbirleri güvenliğiniz için çok önemlidir.

Kitapçıktaki sembol ve işaretlerin anlamları;

Kesinlikle yasak

Talimatlara tam olarak uyun

Pozitif bir topraklama önlemi alın

Güç kaynağının fişini prizden çıkarın

• Kitapçığı okuduktan sonra her an başvurabilmek için elinizin altında bulundurun ve kullanıcı değişirse yeni kullanıcıya verin.
• Cihazınızın sağlıklı ve randımanlı çalışması için yetkili servisimize bakım yaptırmanızı tavsiye ederiz.
• Bu cihazlar için Sanayi ve Ticaret Bakanlığı tarafından belirlenen minimum kullanım ömrü on (10) yıldır. İlgili yasa gereği üretici ve satıcı firmalar bu süre içerisinde cihazların fonsiyonlarını yerine getirebilmesi için gerekli yedek parça bulundurma ve cihaza servis yapılmasını sağlamayı taahhüt eder.
• Cihazınızla birlikte Yetkili Servis kitapçığı verilmektedir.

MONTAJ İÇİN UYARILAR

⚠️ UYARI

Cihazınız mutlaka, Baymak Yetkili Klima Servisleri tarafından monte edilmelidir.

Montajın Baymak Yetkili Klima Servisleri dışındaki kişiler tarafından yapılması uygun değildir. Su sızıntısı, elektrik kaçağı veya yangına yol açabilecek hataları doğurabilir. Yetkili servis dışındaki kişiler tarafından yapılan klima montajlarının hatalı, yanlış veya eksik yapılması nedeniyle ürün üzerinde oluşabilecek çalışma problemleri, arızalar ve hasarlar garanti kapsamı dışında kalacaktır.

DiKKAT

Cihazı kolay tutuşabilecek ve gaz sızıntısı olabilecek cihazların yakınına montaj etmeyin.

Yangına sebebiyet verebilir.

Montaj mahallinde mutlaka akım kesici bir şalter gereklidir.

Şalter kullanılmadığında elektrik çarpmalarına neden olabilir.

Drenaj hortumu tertibatının yapıldığından emin olun. Su akıntısı cihazın bulunduğu ortama zarar verebilir.

Klimanın yakınına güç kaynağı, bilgisayar, televizyon vb. elektronik cihazlar koymayın.

Sistemin topraklandığından emin olun.

Topraklama kablosu asla bir gaz hattına, paratoner hattına veya telefon hattına bağlanmamalıdır.

ÇALIŞTIRMA UYARILARI

⚠️ UYARI

Vücudunuzu uzun süre soğuk üflemeye maruz bırakmaktan sakınıniz.

Fiziksel kondisyonunuzun düşmesi veya bir takım sağlık sorunlarına yol açar.

İç veya dış ünitenin hareketli veya dönen kısımlarına sopa, çubuk vs. sokmayın.

İçerideki fan yüksek hızda döndüğü için yaralanmalara sebep olabilir.

Aynı kaynaktan, birden fazla cihazın enerji alacağı üçlü priz, uzatma kablosu gibi sistemleri kullanmayın.

Elektrik kaçağı, aşırı ısınma veya yangına yol açabilir.

Elektrik kablosuna müdahale etmeyin, zarar vermeyin, şeklini değiştirmeyin.

Elektrik kaçağı, aşırı ısınma veya yangına yol açabilir. Kablonun üzerine ağır cisimler koymayın.Zarar görebilir.

Enerji kablosunu prize sokarak veya çıkararak, çalıştırma ve durdurma yapmayın.

Kısa devreye veya yangına yol açabilir.

Enerji kablosunun ucundaki fişe toz, toprak vs. cisimlerin yapısmamasına dikkat edin, ayrıca fişin sıkıca priz yuvasına oturmasına dikkat edin.

Yapışan toz parçacıkları, kısa devreye veya yangına yol açabilir.

⚠ UYARI

Uygun voltaj ve sigorta kullanıldığından emin olun.

Sigorta yerine çelik veya bakır çubuk kullanmak kesinlikle yasaktır.

Düğmelere ıslak elle dokunmayın.

Elektrik çarpmalarına yol açabilir.

Cihaza asılmayın.

Cihaz üzerine düşebilir, yaralanmaya yol açabilir.

Tutuşabilecek, alev alabilecek, sprey, böcek ilacı, boya gibi maddeleri cihaza sıkmayın.

Yangına sebep olabilir.

Alevle yanan ıstıcı cihazlar direk üflemeye maruz bırakılmamalıdır.

Hava akımı nedeniyle alev sönebilir.

Cihazı suyla yıkamayın.

Elektrik çarpmalarına yol açabilir.

Cihaz kullanım amacının dışında amaçlar için kullanılmamalıdır.(Hayvan, bitki, yiyecek havalandırmaları vs.)

Cihazımız yalnızca oda havalandırması ve iklimlendirmesi için üretilmiştir. Başka amaçla kullanımı zarar verebilir.

İçinde su olan vazo gibi cisimler, sistemin üzerine koyulmamalıdır.

Cihaza su kaçarsa, elektrik çarpmalarına ve kaçaklarına yol açabilir.

Cihazın montajı yapılırken direk olarak. bir bitki veya ev hayvanının üzerine üfleyecek konumda olmamasına dikkat ediniz

Sağlık açısından zararlı olabilir.

Dış ünitenin üzerine oturmayın ve birşey koymayın.

Ünite düşecek olursa yaralanmalara yol açabilir.

Enerji kablosu prizden çıkarılıp takılırken, fişten tutunuz.

Kablo zarar görürse aşırı isınmaya ve elektrik çarpmalarına yol açabilir.

Dış ünitenin bağlı olduğu destekler ve askı ayakları sık sık kontrol edilmelidir. Uzun zaman sonrası zarar görmüş olabilir.

Eğer zarar görmüşse tamiri acilen yapılmalıdır.Devrilmeler sayesinde yaralanmalara sebep olabilir.

Temizlik veya bakım yapılacağı zaman cihaz, fişten çekilerek enerji kesilmelidir.

Fan yüksek hızda dönerken müdehale edilmemelidir.

Cihaz, yanan bir ısıtıcıyla bir arada kullanıyorsa, oda periyodik olarak havalandırılmalıdır.

Aksi takdirde odadaki oksijen azalacaktır.

Sistem uzun zaman kullanılmayacaksa güvenlik için fiş prizden çekilmelidir.

Fişin kirlenmesinden dolayı yangın çıkabilir.

TAŞIMA VE TAMİR İÇİN UYARILAR

DIKKAT

Cihaza bakım veya tamir yapılacağı zaman mutlaka Yetkili Servise başvurun.

Yetkisiz kişilerce yapılan tamirler ve bakımlar, daha büyük arızalara, elektrik kaçaklarına veya yangına sebep olabilir. Yetkisiz kişiler tarafından cihaza müdahale edilmesi halinde klima garanti kapsamı dışında kalacaktır.

Cihazın yeri değişeceği zaman mutlaka Yetkili Servise müracaat edin.

Yanlış müdehaleler; arızalara, su sızıntısına, elektrik kaçağına veya yangına sebep olabilir.

Normal dışı çalışma durumunda (yanık kokusu v.b.) cihazın çalışmasını durdurun, fişi prizden çekin ve Yetkili Servise başvurun.

Sistemin anormal çalışmaya devam etmesi zarara yol açabilir.

* Taşıma ve nakliye işlemini cihazın ambalajı üzerindeki işaretlemeleri dikkate alarak, cihazın orjinal ambalajı ile yapınız.
* Cihazınızın ambalajını açtıktan sonra ambalaj atıklarınızı çocuklardan uzak tutunuz ve atıklarınızı uygun atık alanlarına atınız.

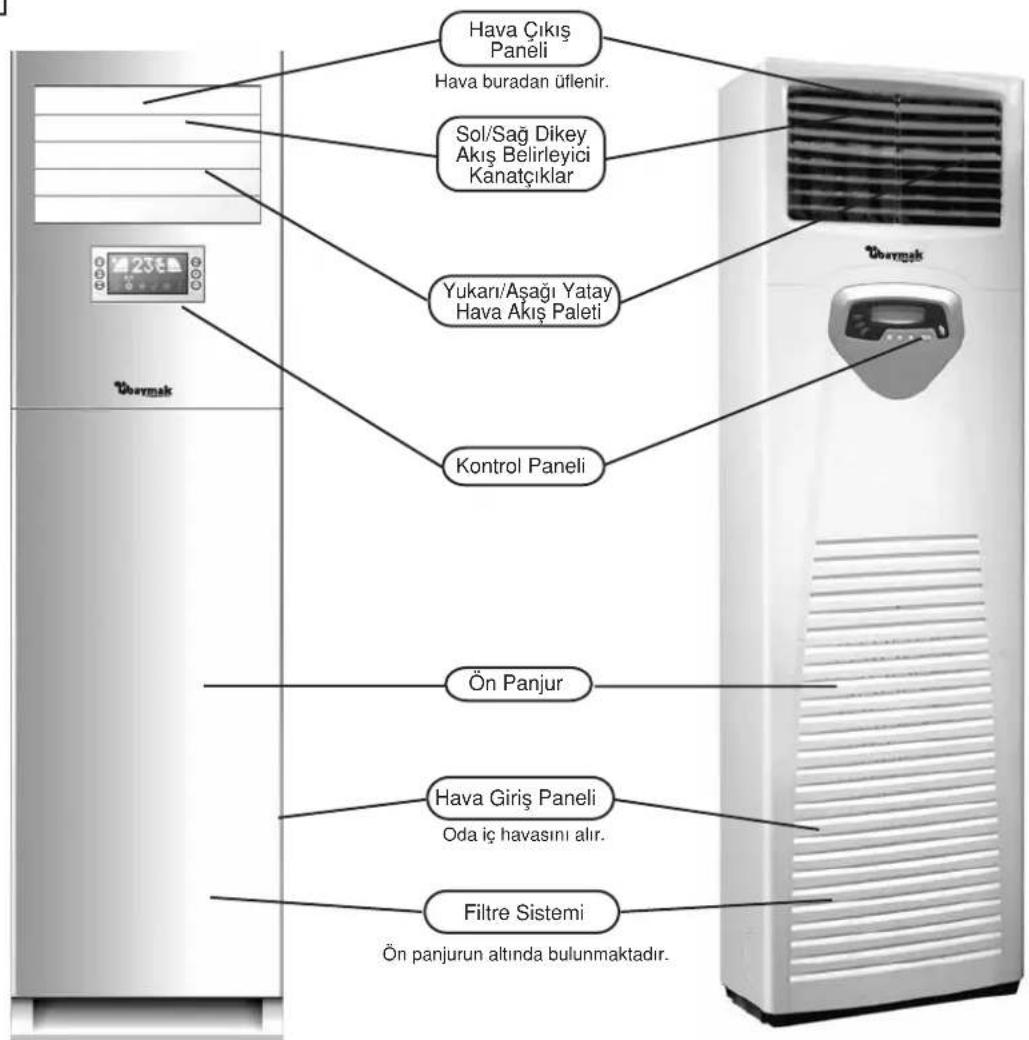

ANA PARÇALAR VE FONKSİYONLARI

iç ÜNİTE


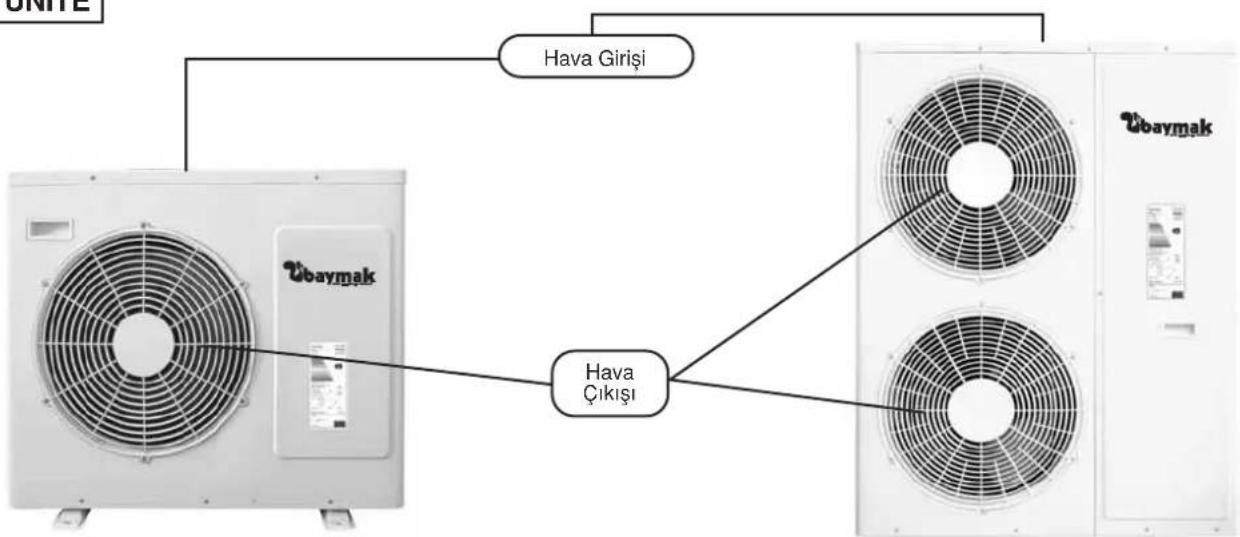

DIŞ ÜNİTE

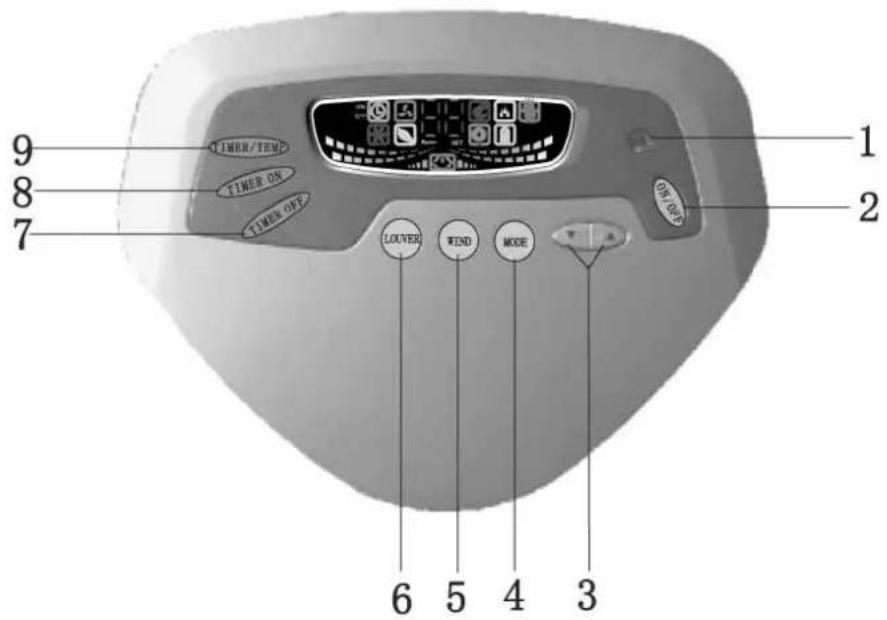

iÇ ÜNİTE KONTROL PANELİ

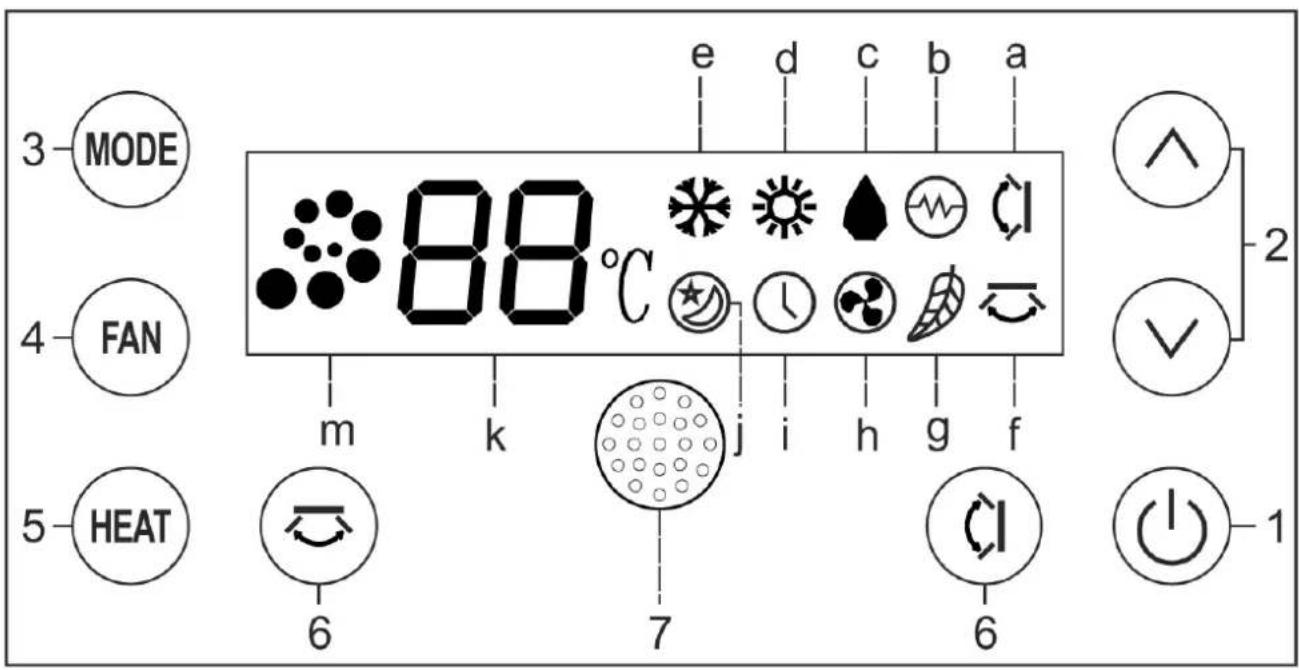

3-MODE 4-FAN 5-HEAT 6 m k 88°C e d c b a 2 7 i h g f 6 6 1

Yukarıdaki resimde, anlatım için ekrandaki tüm işaretler gösterilmiştir. Seçilen çalışma moduna ve klimanızın modeline uygun olarak, bu işaretlerin sadece bir kısmı ekranda belirecektir.

1- Açma-Kapama Butonu: Bu buton klimayı çalıştırmak veya durdurmak için kullanılır.
2- Sıcaklık Ayar Butonları: Bu butonlar yardımıyla sıcaklık değeri ayarı yapılır. Sıcaklık değeri set aralığı 16-32 °C arasındadır.
3- Çalışma Modu Seçim Butonu: Bu buton (MODE) yardımıyla "Cool (soğutma)-Dry (nem alma)-Heat (ısıtma) - Circulation (fan)" çalışma modunun ayarı yapılır.
4- Üfleme (Fan) Hızı Ayar Butonu: Bu buton (FAN) yardımıyla fan hızı kademesinin (düşük - orta - yüksek) ayarı yapılır.
5- Elektriksel Isıtma (İlave Isıtıcı) Butonu: Bu buton (HEAT) elektrikli isıtıcıyı açmak veya kapamak için kullanılır.
6- Hava Akış Yönü Ayar Butonları: Bu butonlar hava akış kanatçıklarının yön ayarının yapılmasını sağlar.
7- Uzaktan Kumanda Sinyal Alicısı: Uzaktan kumanda cihazı tarafından gönderilen sinyallerin algılanmasını sağlar.

• Kontrol paneli üzerindeki göstergeler:
  a- Dalgalanan hava akışı göstergesi
  b- Elektriksel ısıtma (ilave ısıtıcı) göstergesi
  c- Nem alma modu göstergesi
  d- Isitma modu göstergesi
  e- Soğutma modu göstergesi

f- Sol/sağ hava akış yönü göstergesi
g- lonizer göstergesi (bu model için geçersizdir)
h- Fan modu göstergesi
i- Zamanlayıcı göstergesi
k- Sıcaklık değeri göstergesi
m- Fan hızı göstergesi

KLİMANIN ÇALIŞTIRILMASI (BAYMAK-24 FS)

BAYMAK-24 FS modeli uzaktan kumanda cihazı veya iç ünite kontrol paneli ile çalıştırılabilmektedir. Aşağıda cihazın her iki şekilde çalıştırılması ve ayarlarının yapılması için gerekli bilgiler dikkatinize sunulmuştur.

UZAKTAN KUMANDA CİHAZI İLE KLİMANIN ÇALIŞTIRILMASI

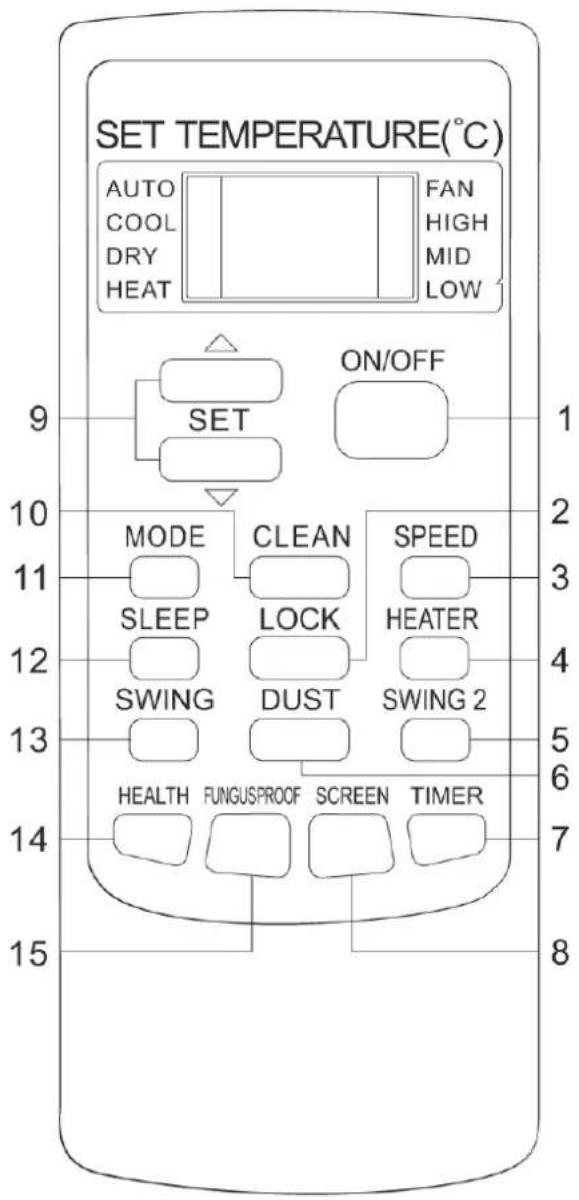

SET TEMPERATURE(°C) AUTO COOL DRY HEAT FAN HIGH MID LOW ON/OFF 9 10 11 MODE SLEEP SWING CLEAN LOCK DUST SPEED HEATER SWING 2 13 14 HEALTH FUNGUSPROOF SCREEN TIMER 15 8

1- Açma - kapama butonu
2- Güvenlik kilidi butonu
3- Üfleme (fan) hızı ayar butonu
4- Elektriksel ısıtma (ilave ısıtıcı)
5- Dikey hava kanatçıkları ayar butonu
6- Bu buton bu model için geçersizdir
7- Zamanlayıcı butonu
8- Ekran butonu
9- Ayar butonları
10- Bu buton bu model için geçersizdir
11- Çalışma modu butonu
12- Uyku modu butonu
13- Yatay hava kanatçıkları ayar butonu
14- Bu buton bu model için geçersizdir
15- Bu buton bu model için geçersizdir

UZAKTAN KUMANDA CİHAZININ KULLANIMI VE İŞARETLERİNİN AÇIKLANMASI

1- AÇMA-KAPAMA BUTONU

Bu buton (ON/OFF) klimayı çalıştırmak veya durdurmak için kullanılır.

2- GÜVENLİK KİLİT BUTONU

Çalışma konumunda bu butona (LOCK) basılması durumunda; cihaz güvenlik moduna geçecektir. Kontrol paneli ve uzaktan kumanda cihazı üzerindeki, güvenlik kilit butonu haricindeki tüm butonların işlevselliği güvenlik modu gereği otomatik olarak iptal edilecektir. Güvenlik kilit butonuna tekrar basılması durumunda güvenlik modu iptal edilecek, kontrol paneli ve uzaktan kumanda cihazı üzerindeki tüm butonlar aktif konuma geçecektir.

Bu fonksiyon sayesinde cihaza yabancılar ve çocuklar tarafından müdahale edilmesi önlenmiş olur.

3- ÜFLEME (FAN) HIZI AYAR BUTONU

Bu buton (SPEED) yardımıyla "düşük (LOW) - orta (MID) - yüksek (HIGH)" fan hızı kademesinin ayarı yapılır.

4- ELEKTRİKSEL ISITMA (İLAVE ISITICI) BUTONU

Bu buton (HEATER) ilave ısıtıcıyı açmak veya kapatmak için kullanılır.

5- DİKEY HAVA KANATÇIKLARI AYAR BUTONU

Bu buton (SWING2) dikey hava akış kanatçıklarının yön ayarının yapılmasını sağlar. Bu butona basılması durumunda; dikey hava akış kanatçıkları otomatik olarak hareket edecektir. İstenilen doğrultuda hava akış pozisyonunun sağlanması durumunda hava akış yönü ayar butonuna tekrar basınız. Dikey hava akış kanatçıkları ayarlanan pozisyonda sabit olarak duracaktır.

6- Bu Buton (DUST) Bu Model İçin Geçersizdir

7- ZAMANLAYICI BUTONU

Bu buton (TIMER) zamanlayıcı program ayarının yapılması veya iptal edilmesi için kullanılır.

Klimanızın açılma zamanını belirlemek için;

a- Uzaktan kumanda kapalı konumda iken, (TIMER) butonuna basın. Kumanda ekranında "TIMER ON" ve zamanlayıcı saati belirir. 0.5 saatten 24 saate kadar ayar yapabilirsiniz.
b- “△” veya “▽” butonlarına basarak klimanızın açılma zamanını ayarlayabilirsiniz. Bu butonlara her dokunuşunuzla klimanızın açılma zamanını 0.5 saat ileri yada geri alabilirsiniz. 10 saatten sonra klimanızını açılma zamanı 1’er saat arayla ilerler.
c- (TIMER) butonuna tekrar basarak klimanızın açılma zamanını ayarlamış olursunuz.
Klimanızın kapanma zamanını belirlemek için;
a- Uzaktan kumanda açık konumda iken, (TIMER) butonuna basın. Kumanda ekranında "TIMER OFF" ve zamanlayıcı saati belirir. 0.5 saatten 24 saate kadar ayar yapabilirsiniz.
b- “△” veya “▽” butonlarına basarak klimanızın kapanma zamanını ayarlayabilirsiniz. Bu butonlara her dokunuşunuzla klimanızın kapanma zamanını 0.5 saat ileri yada geri alabilirsiniz. 10 saatten sonra klimanızını kapanma zamanı 1'er saat arayla ilerler.
c- (TIMER) butonuna tekrar basarak klimanızın kapanma zamanını ayarlamış olursunuz.

8- EKRAN BUTONU

Bu buton (SCREEN) yardımıyla uzaktan kumandanızın LCD ekranının çalışmasını yada çalışmamasını sağlayabilirsiniz.

9- AYAR BUTONLARI

Bu butonlar ( , ) yardımıyla 16 °C ile 32 °C arasında istediğiniz sıcaklığı ayarlayabilirsiniz. Ayrıca zamanlayıcıyı programlarken de bu butonlar kullanılır.

10- Bu Buton (CLEAN) Bu Model İçin Geçersizdir

11- ÇALIŞMA MODU BUTONU

Bu buton ( MODE ) yardımıyla farklı çalışma modları arasından istediğinizi seçebilirsiniz. Butona her basisınızda çalışma modları aşağıdaki şekilde değişecektir.

COOL (Soğutma) - DRY (Nem alma) - HEAT (Isıtma) - FAN (Fan)

12- UYKU MODU BUTONU

Bu buton (SLEEP) uyku modunun aktif hale geirilmesi için kullanılır.

a- Klimanın çalışır konumda olduğundan emin olun. Uyku modu butonuna (SLEEP) basın. İç ünite kumanda paneli üzerindeki uyku modu göstergesi yanıp sönecektir.
b- Cihaz soğutma konumunda çalışıyorsa, uyku çalışma modunun aktif hale getirilmesi durumunda; ayarlanmış olan sıcaklık değeri 1 saat sonra otomatik olarak 1°C artacak ve geçecek ikinci 1 saat zaman sonrası sıcaklık değeri tekrar otomatik olarak 1°C daha artacaktır. Bu işlem, çalışma süresinin ilk 2 saati için klima tarafından otomatik olarak yapılmakta ve bu süre sonrasında sıcaklık değeri son haliyle sabit kalmaktadır.
c- Cihaz ıstıma konumunda çalışıyorsa, uyku çalışma modunun aktif hale getirilmesi durumunda; ayarlanmış olan sıcaklık değeri 1 saat sonra otomatik olarak 2°C düşecek ve geçecek ikinci 1 saat zaman sonrası sıcaklık değeri tekrar otomatik olarak 2°C daha düşecektir. Bu işlem, çalışma süresinin ilk 2 saati için klima tarafından otomatik olarak yapılmakta ve bu süre sonrasında sıcaklık değeri son haliyle sabit kalmaktadır.
d- Klima, uyku modunda 7 saat çalışır. Bu süre sonrasında cihaz otomatik olarak durur.

NOT

• Uyku çalışma modu sadece ısıtma veya soğutma konumunda aktiftir.
• Uyku çalışma modunda fan hızı kademesi otomatik olarak düşük pozisyona geçecektir.
• Çalışma modunun değiştirilmesi yada klimanın kapatılması durumunda uyku çalışma modu otomatik olarak iptal olacaktır.
• Uyku çalışma modunda üfleme (fan) hızı ayar butonu (SPEED) kullanılamaz.

DiKKAT

Uyku çalışma modunu, uykuya yatmadan önce ayarlamanızı tavsiye ederiz. Aksi takdirde, gün içinde normal çalışma esnasında uyku modunun kullanılması ısıtma veya soğutma kapasitesinin düşmesine neden olacaktır.

13- YATAY HAVA KANATÇIKLARI AYAR BUTONU

Bu buton (SWING) yatay hava akış kanatçıklarının yön ayarının yapılmasını sağlar. Bu butona basılması durumunda; yatay hava akış kanatçıkları otomatik olarak hareket edecektir. İstenilen doğrultuda hava akış pozisyonunun sağlanması durumunda hava akış yönü ayar butonuna tekrar basıniz. Yatay hava akış kanatçıkları ayarlanan pozisyonda sabit olarak duracaktır.

⚠ DİKKAT

• Uzun süre direk hava akışından sakının.
• Uzun süre aşağı üfleme işleminden kaçının.
• Dikey ve Yatay hava akış kanatçıklarını elle kumanda etmeyiniz. Kesinlikle uzaktan kumanda cihazını veya kontrol panelini kullanınız. Aksi takdirde arızaya yol açabilirsiniz.

14- Bu Buton (HEALTH) Bu Model İçin Geçersizdir

15- Bu Buton (FUNGUSPROOF) Bu Model İçin Geçersizdir

UZAKTAN KUMANDA CİHAZINA PİLLERİN YERLEŞTİRİLMESİ

Resim -2 Resim -1 Resim -3

1- Kumanda cihazının arkasını çevirin. Pil koruma kapağını Resim -1' de görüldüğü gibi ok yönünde kaydırarak açın.
2- Pilleri (+) ve (-) polar kutup uçlarına uygun şekilde yerlerine yerleştirin. (Resim -2)
3- Pil koruma kapağını ok yönünde (Resim -3) kaydırarak yerine takın.

Uzaktan kumanda cihazını kullanmadan önce klimanın elektrik beslemesinin sağlandığını kontrol edin.

ÇALIŞMA MODLARI VE AYARLAR

SOĞUTMA (COOL) ÇALIŞMA MODU

1- Uzaktan kumanda üzerinde (MODE) butonuna basarak COOL (soğutma) çalışma modunu seçin. Kontrol paneli ekranı üzerinde soğutma çalışma modu göstergesi belirecektir.
2- Ayar butonlarına ( , ) basarak istediğiniz sıcaklık değerini ayarlayın. Bu butonlar yardımıyla; 1°C'lik sıcaklık artışı veya azalışı oluşturarak 16-32°C aralığında bir sıcaklık değeri set edebilirsiniz.
3- Üfleme (fan) hızı ayar butonuna (SPEED) basarak; “düşük (LOW) - orta (MID) - yüksek (HIGH)” fan hızı kademesini seçin.
4- Hava akış yönü ayar (SWING ve SWING2) butonlarına basarak yatay ile dikey hava akış kanatçıklarının hava üfleme pozisyonunu otomatik olarak ayarlayın. İstenilen doğrultuda hava akış pozisyonunun sağlanması durumunda bu butonlara tekrar basarak kanatçıkların pozisyonunu sabitleyin.
5- Açma/kapama butonuna (ON/OFF) basın. Cihaz soğutma çalışma modunda devreye girecektir. Açma/kapama butonuna tekrar bastığınızda cihaz kapalı konuma geçecektir.

Klima soğutma modunda çalışırken; dış hava sıcaklığının çok yüksek olduğu durumlarda, oda sıcaklığı set edilmiş olan soğutma sıcaklık değerine ulaşamaz.

Cihaz soğutma konumunda iken, açık olan kapı ve pencereleri mutlaka kapatınız. Aksi takdirde, cihazın soğutma kapasitesi düşecektir.

ISITMA (HEAT) ÇALIŞMA MODU

1- Uzaktan kumanda üzerinde (MODE) butonuna basarak HEAT (ısıtma) çalışma modunu seçin. Kontrol paneli ekranı üzerinde ısıtma çalışma modu göstergesi belirecektir.
2- Ayar butonlarına ( , ) basarak istediğiniz sıcaklık değerini ayarlayın. Bu butonlar yardımıyla; 1°C'lik sıcaklık artışı veya azalışı oluşturarak 16-32°C aralığında bir sıcaklık değeri set edebilirsiniz.
3- Üfleme (fan) hızı ayar butonuna (SPEED) basarak; “düşük (LOW) - orta (MID) - yüksek (HIGH)” fan hızı kademesini seçin.
4- Hava akış yönü ayar (SWING ve SWING2) butonlarına basarak yatay ile dikey hava akış kanatçıklarının hava üfleme pozisyonunu otomatik olarak ayarlayın. İstenilen doğrultuda hava akış pozisyonunun sağlanması durumunda bu butonlara tekrar basarak kanatçıkların pozisyonunu sabitleyin.
5- Açma/kapama butonuna (ON/OFF) basın. Cihaz ısıtma çalışma modunda devreye girecektir. Açma/kapama butonuna tekrar bastığınızda cihaz kapalı konuma geçecektir.

Klima ıslıtmə modunda çalışırken; dış hava sıcaklığının çok düşük olduğu durumlarda, oda sıcaklığı set edilmiş olan ısıtma sıcaklık değerine ulaşamaz.

Cihaz ıslıtmə konumunda iken, açık olan kapı ve pencereleri mutlaka kapatınız. Aksi takdirde, cihazın ıslıtmə kapasitesi düşecektir.

ELEKTRİKSEL ISITMA (İLAVE ISITICI) FONKSİYONU

1- Bu fonksiyon ilave ısıtıcı aparatı ile cihaza ek bir ısıtma kapasitesi sağlamakta ve cihazın ısıtma performansını arttırmaktadır.

Özellikle dış hava sıcaklığının çok düşük olduğu durumlarda, bu fonksiyonun aktif hale getirilmesi cihazın ısıtma performansının artmasını sağlayacaktır.

2- Cihaz ısıtma modunda çalışıyorken kumanda üzerindeki elektriksel ısıtma fonksiyon butonuna (HEATER) basın. Elektriksel ısıtma (ilave ısıtıcı) fonksiyonu devreye girecektir. Bu butona tekrar basılması durumunda fonksiyon iptal edilecektir.

Elektriksel ısıtma fonksiyonunun devreye girdiği veya gireceği durumda aşağıdaki şartların gerçekleşmiş veya sağlanmış olması gerekir:

- Kompresör ilk devreye girdiği anda ilave ısıtıcı kompresör ile birlikte devreye girer ve 4 dakika sonra kompresör kendi ısısını sağlayınca devreden çıkar.

- Ortam ısı sensörünün hissettiği sıcaklık değeri ≤ 22°C

- Ortam ısı sensörünün hissettiği sıcaklık değeri ≥ 3°C

- İç ünite boru sensörünün hissettiği sıcaklık değeri ≤ 48°C

DiKKAT

• Ortam ısı sensörünün hissettiği sıcaklık değeri > 22°C
• Ortam ısı sensörünün hissettiği sıcaklık değeri < 2°C
• Kompresör veya iç ünite fan motorunun durması veya çalışmaması
• İç ünite boru sensörünün hissettiği sıcaklık değeri ≥ 52°C şartlarından birinin oluşması durumunda elektriksel ısıtma fonksiyonu otomatik olarak duracaktır.

NEM ALMA (DRY) ÇALIŞMA MODU

1- Uzaktan kumanda üzerinde (MODE) butonuna basarak DRY (nem alma) çalışma modunu seçin. Kontrol paneli ekranı üzerinde nem alma çalışma modu göstergesi belirecektir.
2- Ayar butonlarına ( , ) basarak istediğiniz sıcaklık değerini ayarlayın. Bu butonlar yardımıyla; 1°C'lik sıcaklık artışı veya azalışı oluşturarak 16-32°C aralığında bir sıcaklık değeri set edebilirsiniz.
3- Üfleme (fan) hızı ayar butonuna (SPEED) basarak; "düşük (LOW) - orta (MID) - yüksek (HIGH)" fan hızı kademesini seçin.
4- Hava akış yönü ayar (SWING ve SWING2) butonlarına basarak yatay ile dikey hava akış kanatçıklarının hava üfleme pozisyonunu otomatik olarak ayarlayın. İstenilen doğrultuda hava akış pozisyonunun sağlanması durumunda bu butonlara tekrar basarak kanatçıkların pozisyonunu sabitleyin.
5- Açma/kapama butonuna (ON/OFF) basın. Cihaz nem alma çalışma modunda devreye girecektir. Açma/kapama butonuna tekrar bastığınızda cihaz kapalı konuma geçecektir.

FAN (FAN) ÇALIŞMA MODU

1- Uzaktan kumanda üzerinde (MODE) butonuna basarak FAN (fan) çalışma modunu seçin. Kontrol paneli ekranı üzerinde fan çalışma modu göstergesi belirecektir.
2- Üfleme (fan) hızı ayar butonuna (SPEED) basarak; "düşük (LOW) - orta (MID) - yüksek (HIGH)" fan hızı kademesini seçin.
3- Hava akış yönü ayar (SWING ve SWING2) butonlarına basarak yatay ile dikey hava akış kanatçıklarının hava üfleme pozisyonunu otomatik olarak ayarlayın. İstenilen doğrultuda hava akış pozisyonunun sağlanması durumunda bu butonlara tekrar basarak kanatçıkların pozisyonunu sabitleyin.
4- Açma/kapama butonuna (ON/OFF) basın. Cihaz fan çalışma modunda devreye girecektir. Açma/kapama butonuna tekrar bastığınızda cihaz kapalı konuma geçecektir.

• Fan çalışma modunda sıcaklık ayarı yapılamaz.
• Fan çalışma modunda kontrol paneli üzerinde sadece ortam sıcaklığı görüntülenecektir.

UZAKTAN KUMANDA KULLANIM NOTLARI

Kumandayi fırın, ocak gibi ısı üreten cihazlara yakın olan yerlerden uzak tutunuz.	Kumandayi güneş ışığı ve güçlü ışıklara mağruz kalan yerlerden uzak tutunuz.[IMAGE]	Kumanda yere düşürülürse hasar görebilir. Dikkatli olunuz.
	Kumandayi islanmalardan, sudan vs. koruyun.Kumandayi entürerasıngel korulay.koymayın.	Kumandayi üzeren kesinlik kehiraj.koymayın.

DIKKAT

• Uzaktan kumanda, klima üzerindeki sinyal alicısına doğru yönlendirilmelidir.
• Uzaktan kumanda cihazının randımanlı çalışabilmesi için klima ile arasındaki mesafe uygun şartlarda olmalıdır.
• Uzaktan kumanda ile klima arasında herhangi bir engel olmamalıdır.
• Uzaktan kumanda cihazı için kullandığınız pillerin teknik değerlere uygun olduğunu kontrol ediniz.
• Uzaktan kumanda uzun bir süre kullanılmayacaksa, pilleri kumandanızdan çıkarınız.
• Kumandanızın butonlarına bastığınızda resetlendiğini görüyorısınız veya ekran üzerindeki göstergeler belirsizleşiyorsa, kumandanızın pillerini değiştiriniz.

İÇ ÜNİTE KONTROL PANELİ İLE KLİMANIN ÇALIŞTIRILMASI

Klimayı çalıştırmadan önce cihazın elektrik beslemesinin sağlandığını kontrol edin.

ÇALIŞMA MODLARI VE AYARLAR

SOĞUTMA (COOL) ÇALIŞMA MODU

1- Kontrol paneli üzerinde (MODE) butonuna basarak COOL (soğutma) çalışma modunu seçin. Kontrol paneli ekranı üzerinde soğutma çalışma modu göstergesi belirecektir.
2- Ayar butonlarına ( , ) basarak istediğiniz sıcaklık değerini ayarlayın. Bu butonlar yardımıyla; 1°C'lik sıcaklık artışı veya azalışı oluşturarak 16-32°C aralığında bir sıcaklık değeri set edebilirsiniz.
3- Üfleme (fan) hızı ayar butonuna (FAN) basarak; “düşük (LOW) - orta (MID) - yüksek (HIGH)” fan hızı kademesini seçin.
4- Hava akış yönü ayar ( ve 1) butonlarına basarak yatay ile dikey hava akış kanatçıklarının hava üfleme pozisyonunu otomatik olarak ayarlayın. İstenilen doğrultuda hava akış pozisyonunun sağlanması durumunda bu butonlara tekrar basarak kanatçıkların pozisyonunu sabitleyin.
5- Açma/kapama butonuna (ON/OFF) basın. Cihaz soğutma çalışma modunda devreye girecektir. Açma/kapama butonuna tekrar bastığınızda cihaz kapalı konuma geçecektir.

ISITMA (HEAT) ÇALIŞMA MODU

1- Kontrol paneli üzerinde (MODE) butonuna basarak HEAT (ısıtma) çalışma modunu seçin. Kontrol paneli ekranı üzerinde ısıtma çalışma modu göstergesi belirecektir.
2- Ayar butonlarına ( , ) basarak istediğiniz sıcaklık değerini ayarlayın. Bu butonlar yardımıyla; 1°C'lik sıcaklık artışı veya azalışı oluşturarak 16-32°C aralığında bir sıcaklık değeri set edebilirsiniz.
3- Üfleme (fan) hızı ayar butonuna (FAN) basarak; “düşük (LOW) - orta (MID) - yüksek (HIGH)” fan hızı kademesini seçin.
4- Hava akış yönü ayar ( ve 0) butonlarına basarak yatay ile dikey hava akış kanatçıklarının hava üfleme pozisyonunu otomatik olarak ayarlayın. İstenilen doğrultuda hava akış pozisyonunun sağlanması durumunda bu butonlara tekrar basarak kanatçıkların pozisyonunu sabitleyin.
5- Açma/kapama butonuna (ON/OFF) basın. Cihaz ısıtma çalışma modunda devreye girecektir. Açma/kapama butonuna tekrar bastığınızda cihaz kapalı konuma geçecektir.

NEM ALMA (DRY) ÇALIŞMA MODU

1- Kontrol paneli üzerinde (MODE) butonuna basarak DRY (nem alma) çalışma modunu seçin. Kontrol paneli ekranı üzerinde nem alma çalışma modu göstergesi belirecektir.
2- Ayar butonlarına ( , ) basarak istediğiniz sıcaklık değerini ayarlayın. Bu butonlar yardımıyla; 1°C'lik sıcaklık artışı veya azalışı oluşturarak 16-32°C aralığında bir sıcaklık değeri set edebilirsiniz.
3- Üfleme (fan) hızı ayar butonuna (FAN) basarak; “düşük (LOW) - orta (MID) - yüksek (HIGH)” fan hızı kademesini seçin.
4- Hava akış yönü ayar ( ve 1) butonlarına basarak yatay ile dikey hava akış kanatçıklarının hava üfleme pozisyonunu otomatik olarak ayarlayın. İstenilen doğrultuda hava akış pozisyonunun sağlanması durumunda bu butonlara tekrar basarak kanatçıkların pozisyonunu sabitleyin.
5- Açma/kapama butonuna (ON/OFF) basın. Cihaz nem alma çalışma modunda devreye girecektir. Açma/kapama butonuna tekrar bastığınızda cihaz kapalı konuma geçecektir.

FAN (FAN) ÇALIŞMA MODU

1- Kontrol paneli üzerinde (MODE) butonuna basarak FAN (fan) çalışma modunu seçin. Kontrol paneli ekranı üzerinde fan çalışma modu göstergesi belirecektir.
2- Üfleme (fan) hızı ayar butonuna (FAN) basarak; “düşük (LOW) - orta (MID) - yüksek (HIGH)” fan hızı kademesini seçin.
3- Hava akış yönü ayar ( ve 0) butonlarına basarak yatay ile dikey hava akış kanatçıklarının hava üfleme pozisyonunu otomatik olarak ayarlayın. İstenilen doğrultuda hava akış pozisyonunun sağlanması durumunda bu butonlara tekrar basarak kanatçıkların pozisyonunu sabitleyin.
4- Açma/kapama butonuna (ON/OFF) basın. Cihaz fan çalışma modunda devreye girecektir. Açma/kapama butonuna tekrar bastığınızda cihaz kapalı konuma geçecektir.

İÇ ÜNİTE KONTROL PANELİ

9 8 7 TIMER/TEM TIMER ON TIMER OFF LOVER WIND MODE 1 2 6 5 4 3

1- Uzaktan kumanda sinyal alicısı
2- Açma - kapama butonu
3- Ayar butonları
4- Çalışma modu seçim butonu
5- Üfleme (fan) hızı ayar butonu
6- Hava akış yönü ayar butonu
7- Zamanlayıcı butonu (kapanış saati ayarı için)
8- Zamanlayıcı butonu (açılış saati ayarı için)
9- Zamanlayıcı programlama/ sicaklık ayar butonu

- Kontrol paneli üzerindeki göstergeler:

a- Zamanlayıcı göstergesi

b- Fan modu göstergesi

c- Sıcaklık/zaman/hata kodu göstergesi

1. Zamanlayıcı açık olduğunda ayarlanan zamanı gösterir.
2. Sıcaklık ayarlama açık olduğunda ayarlanan sıcaklığı gösterir.
3. Her ikisi de açık olduğunda ayarlanan sıcaklığı gösterir.
4. Klimada bir arıza meydana gelirse hata kodunu gösterir.

d- Uyku modu göstergesi
e- Nem alma modu göstergesi
f- Elektriksel ısitma (ilave ısitici) göstergesi
g- Güvenlik kilidi göstergesi
h- Isitma modu göstergesi
i- Dalgalanan hava akışı göstergesi
j- Fan hızı göstergesi
k- Ionizer göstergesi (bu model için geçersizdir)
I- Soğutma modu göstergesi

1- Uzaktan kumanda sinyal alicısı: Uzaktan kumanda cihazı tarafından gönderilen sinyallerin algılanmasını sağlar.
2- Açma-Kapama Butonu: Bu buton klimayı çalıştırmak veya durdurmak için kullanılır.
3- Ayar Butonları: Bu butonlar yardımıyla sıcaklık değeri ayarı veya zamanlayıcının saat ayarı yapılır. Sıcaklık değeri set aralığı 16-32°C arasındadır.
4- Çalışma Modu Seçim Butonu: Bu buton (MODE) yardımıyla "Cool (soğutma)- Dry (nem alma)- Heat (ısıtma)" çalışma modunun ayarı yapılır.
5- Üfleme (Fan) Hızı Ayar Butonu: Bu buton (WIND) yardımıyla fan hızı kademesinin (düşük - orta - yüksek) ayarı yapılır.
6- Hava Akış Yönü Ayar Butonu: Bu buton (LOUVER) dikey hava akış kanatçıklarının yön ayarının yapılmasını sağlar.
7- Zamanlayıcı Butonu: Bu buton (TIMER OFF) klima kapanış saatinin ayarlanması sağlar.
8- Zamanlayıcı Butonu: Bu buton (TIMER ON) klima açılış saatinin ayarlanması sağlar.
9- Zamanlayıcıyı Programlama/Sıcaklık Ayar Butonu: Bu buton (TIMER/TEMP)zamanlayıcıyı programlama veya sıcaklık değeri ayarlama konumlarının seçilmesini sağlar.

KLİMANIN ÇALIŞTIRILMASI (BAYMAK - 48 FS)

BAYMAK - 48 FS modeli uzaktan kumanda cihazı veya iç ünite kontrol paneli ile çalıştırılabilmektedir. Aşağıda cihazın her iki şekilde çalıştırılması ve ayarlarının yapılması için gerekli bilgiler dikkatinize sunulmuştur.

UZAKTAN KUMANDA CİHAZI İLE KLİMANIN ÇALIŞTIRILMASI

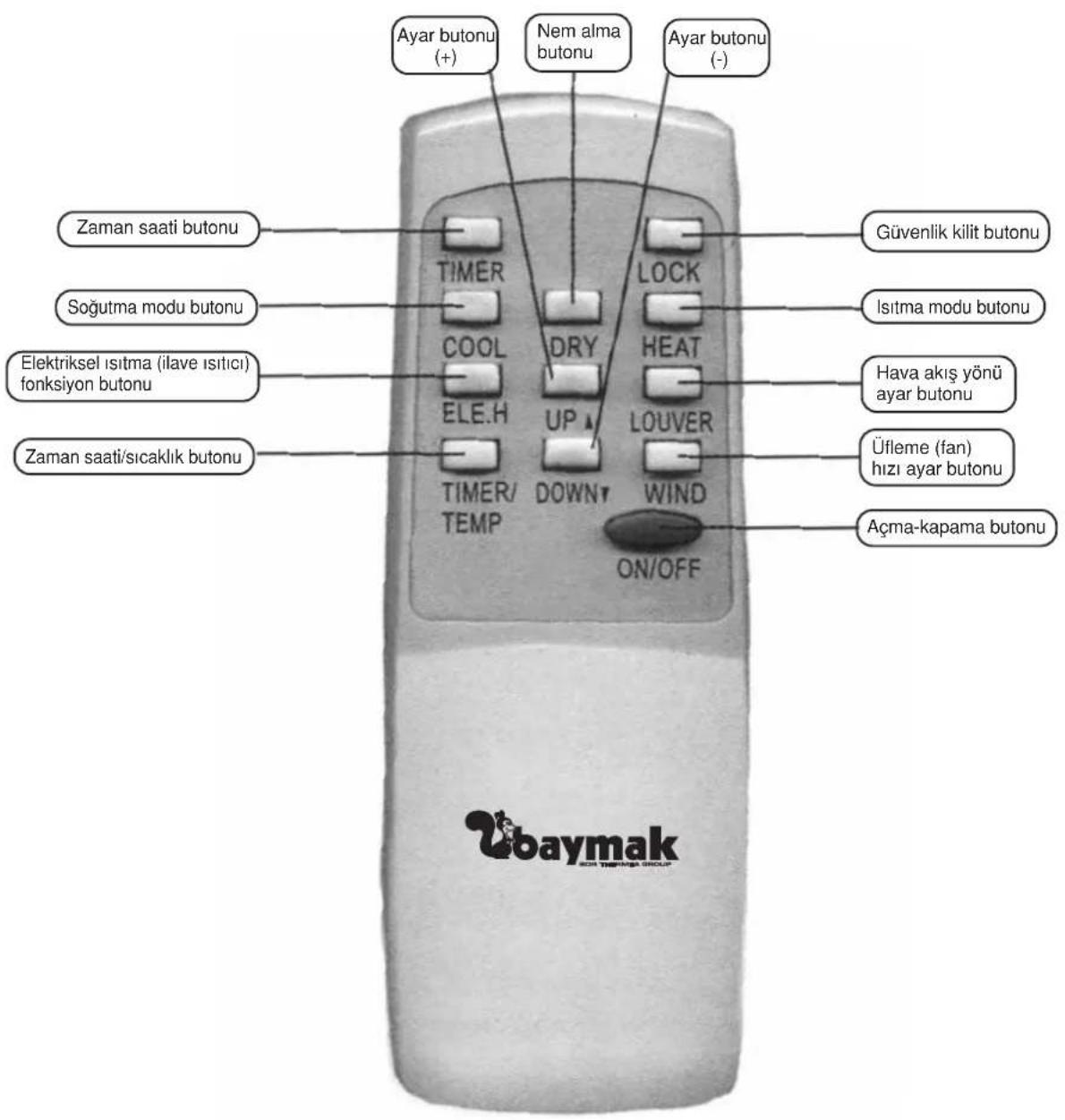

Ayar butonu (+) Nem alma butonu Ayar butonu (-) Zaman saati butonu TIMER LOCK Güvenlik kilit butonu Soğutma modu butonu COOL DRY HEAT Isıtma modu butonu Elektriksel ısıtma (ilave ısıtıcı) fonksiyon butonu ELE.H UP LOUVER Hava akış yönü ayar butonu Üfleme (fan) hızı ayar butonu Zaman saati/sıcaklık butonu TIMER/ TEMP DOWN WIND ON/OFF Açma-kapama butonu

UZAKTAN KUMANDA CİHAZININ KULLANIMI VE İŞARETLERİNİN AÇIKLANMASI

ZAMAN SAATİ BUTONU

Bu buton "TIMER" zaman saati program "Auto - on veya Auto - off" ayarlarının yapılması veya iptal edilmesi için kullanılır.

GÜVENLİK KİLİT BUTONU

Çalışma konumunda bu butona "LOCK" basılması durumunda; cihaz güvenlik moduna geçecektir. Kontrol paneli ve uzaktan kumanda cihazı üzerindeki, güvenlik kilit butonu haricindeki tüm butonların işlevselliği güvenlik modu gereği otomatik olarak iptal edilecektir. Güvenlik kilit butonuna tekrar basılması durumunda güvenlik modu iptal edilecek, kontrol paneli ve uzaktan kumanda cihazı üzerindeki tüm butonlar aktif konuma geçecektir.

Bu fonksiyon sayesinde cihaza yabancılar ve çocuklar tarafından müdahale edilmesi önlenmiş olur.

SOĞUTMA MODU BUTONU

Bu buton "COOL" cihazın soğutma çalışma moduna geçmesini sağlar.

ISITMA MODU BUTONU

Bu buton "HEAT" cihazın ısıtma çalışma moduna geçmesini sağlar.

ELEKTRİKSEL ISITMA (İLAVE ISITICI) FONKSİYON BUTONU

Bu buton "ELE-H" ilave ıstıcı modunun devreye girmesini sağlar.

HAVA AKİŞ YÖNÜ AYAR BUTONU

Bu buton "LOUVER" dikey hava akış kanatçıklarının yön ayarının yapılmasını sağlar. Bu butona basılması durumunda; dikey hava akış kanatçıkları otomatik olarak hareket edecektir. İstenilen doğrultuda hava akış pozisyonunun sağlanması durumunda hava akış yönü ayar butonuna tekrar basınız. Dikey hava akış kanatçıkları ayarlanan pozisyonda sabit olarak duracaktır.

DiKKAT

• Uzun süre direk hava akışından sakının.
• Uzun süre aşağı üfleme işleminden kaçının.

- Dikey hava akış kanatçıklarını elle kumanda etmeyiniz. Kesinlikle uzaktan kumanda cihazını veya kontrol panelini kullanınız. Aksi takdirde arızaya yol açabilirsiniz.

- Yatay hava akışını ayarlamak için yatay hava akış paletini kullanarak elle ayarlama yapınız.

ZAMAN SAATİ / SICAKLIK BUTONU

Bu buton, "TIMER / TEMP" sıcaklık değerinin gösterilmesini sağlar. Butona ikinci kez basılması durumda; otomatik "ON veya OFF" zamanı gösterilecektir.

ÜFLEME (FAN) HIZI AYAR BUTONU

Üfleme (fan) hızı ayar butonu "WIND" yardımıyla "düşük (Low) - yüksek (High)" fan hızı kademesinin ayarı yapılır.

AÇMA-KAPAMA BUTONU

Bu buton "ON/OFF" klimayı çalıştırmak veya durdurmak için kullanılır.

NEM ALMA BUTONU

Bu buton "DRY" cihazın nem alma çalışma moduna geçmesini sağlar.

AYAR BUTONLARI

Bu butonlar "UP/DOWN" sıcaklık değeri ve zaman saati program ayarları için kullanılır. Zaman saati program konumunda, ayar butonlarına basılması durumunda kontrol paneli üzerindeki zaman göstergesi 1 saatlik birimler halinde artacak veya azalacaktır. Cihaz normal çalışma konumunda iken, ayar butonlarına basılması durumunda set edilmiş olan sıcaklık değeri 1°C artacak veya azalacaktır.

UZAKTAN KUMANDA CİHAZINA PİLLERİN YERLEŞTİRİLMESİ

Resim -2Resim -1 Resim -3

1- Kumanda cihazının arkasını çevirin. Pil koruma kapağını Resim -1' de görüldüğü gibi ok yönünde kaydırarak açın.
2- Pilleri (+) ve (-) polar kutup uçlarına uygun şekilde yerlerine yerleştirin. (Resim -2)
3- Pil koruma kapağını ok yönünde (Resim -3) kaydırarak yerine takın.

Uzaktan kumanda cihazını kullanmadan önce klimanın elektrik beslemesinin sağlandığını kontrol edin.

ÇALIŞMA MODLARI VE AYARLAR

SOĞUTMA (COOL) ÇALIŞMA MODU

1- Kumanda cihazı üzerindeki "COOL" butonuna basın. Kontrol paneli ekranı üzerinde soğutma çalışma modu göstergesi belirecektir.
2- Ayar butonlarına "UP/DOWN" basarak istediğiniz sıcaklık değerini ayarlayın. Bu butonlar yardımıyla; 1°C'lik sıcaklık artışı veya azalışı oluşturarak 16-32°C aralığında bir sıcaklık değeri set edebilirsiniz.
3- Üfleme (fan) hızı ayar butonuna "WIND" basarak; "düşük (Low) - yüksek (High)" fan hızı kademesini seçin.
4- Açma/kapama butonuna "ON/OFF" basın. Cihaz soğutma çalışma modunda devreye girecektir. Açma/kapama butonuna tekrar bastığınızda cihaz kapalı konuma geçecektir.

Klima soğutma modunda çalışırken; dış hava sıcaklığının çok yüksek olduğu durumlarda, hissedilen dış ortam ısısı +48 °C'nin üstüne çıkarsa oda sıcaklığı set edilmiş olan soğutma sıcaklık değerine ulaşamaz.

Cihaz soğutma konumunda iken, açık olan kapı ve pencereleri mutlaka kapatınız. Aksi takdirde, cihazın soğutma kapasitesi düşecektir.

ISITMA (HEAT) ÇALIŞMA MODU

1- Kumanda cihazı üzerindeki "HEAT" butonuna basın. Kontrol paneli ekranı üzerinde ısıtma çalışma modu göstergesi belirecektir.
2- Ayar butonlarına "UP/DOWN" basarak istediğiniz sıcaklık değerini ayarlayın. Bu butonlar yardımıyla; 1°C'lik sıcaklık artışı veya azalışı oluşturarak 16-32°C aralığında bir sıcaklık değeri set edebilirsiniz.
3- Üfleme (fan) hızı ayar butonuna "WIND" basarak; "düşük (Low) - yüksek (High)" fan hızı kademesini seçin.
4- Açma/kapama butonuna "ON/OFF" basın. Cihaz ıstıma çalışma modunda devreye girecektir. Açma/kapama butonuna tekrar bastığınızda cihaz kapalı konuma geçecektir.

Klima ıslıtmam modunda çalışırken; dış hava sıcaklığının çok düşük olduğu durumlarda, hissedilen dış ortam ıslısı +5°C'nin altında kalırsa oda sıcaklığı set edilmiş olan ıslıtmam sıcaklık değerine ulaşamaz.

Klima ıslıtma modunda çalışırken, cihaz set edilen oda sıcaklığına ulaştıktan sonra iç ünite fanı konfor sıcaklığı olan +20°C'ye kadar çalışır. Bu işlem sonrasında dış ünite kompresörü devreye girerek klima ıslıtma modunda çalışmaya devam eder.

Cihaz ıslıtmak konumunda iken, açık olan kapı ve pencereleri mutlaka kapatınız. Aksi takdirde, cihazın ıslıtmak kapasitesi düşecektir.

ELEKTRİKSEL ISITMA (İLAVE ISITICI) FONKSİYONU

1- Bu fonksiyon ilave ıstıcı aparatı ile cihaza ek bir ıstıma kapasitesi sağlamakta ve cihazın ıstıma performansını arttırmaktadır.

Özellikle dış hava sıcaklığının çok düşük olduğu durumlarda, bu fonksiyonun aktif hale getirilmesi cihazın ısıtma performansının artmasını sağlayacaktır.

2- Cihaz ısıtma modunda çalışiyorken kumanda üzerindeki elektriksel ısıtma fonksiyon butonuna "ELE-H" basın. Elektriksel ısıtma (ilave ısıtıcı) fonksiyonu devreye girecektir. Bu butona tekrar basılması durumunda fonksiyon iptal edilecektir.

Elektriksel ısıtma fonksiyonunun devreye girdiği veya gireceği durumda aşağıdaki şartların gerçekleşmiş veya sağlanmış olması gerekir:

• Kompresör ilk devreye girdiği anda termal ısıtıcı kompresör ile birlikte devreye girer ve 4 dakika sonra kompresör kendi ısısını sağlayınca devreden çıkar.
• Ortam ısı sensörünün hissettiği sıcaklık değeri ≤ 22°C
• Ortam ısı sensörünün hissettiği sıcaklık değeri ≥ 3°C
• İç ünite boru sensörünün hissettiği sıcaklık değeri ≤ 48°C

⚠ DİKKAT

• Ortam ısı sensörünün hissettiği sıcaklık değeri > 22°C
• Ortam ısı sensörünün hissettiği sıcaklık değeri < 2°C
• Kompresör veya iç ünite fan motorunun durması veya çalışmaması
• İç ünite boru sensörünün hissettiği sıcaklık değeri ≥ 52°C şartlarından birinin oluşması durumunda elektriksel ısıtma fonksiyonu otomatik olarak duracaktır.

NEM ALMA (DRY) ÇALIŞMA MODU

1- Nem alma "DRY" butonuna basın ve nem alma çalışma modunu seçin.
2- Nem alma çalışma modunda fan motoru düşük hız kademesinde çalışacaktır. Cihazı yüksek fan hızı kademesinde çalıştırmayın.
3- Ayar butonlarına "UP/DOWN" basarak istediğiniz sıcaklık değerini ayarlayın. Bu butonlar yardımıyla; 1°C'lik sıcaklık artışı veya azalışı oluşturarak 16-32°C aralığında bir sıcaklık değeri set edebilirsiniz.
4- Hava akış yönü ayar "LOUVER" butonuna basın ve dikey hava akış kanatçıklarının hava üfleme pozisyonunu otomatik olarak ayarlayın. İstenilen doğrultuda hava akış pozisyonunun sağlanması durumunda bu butona tekrar basın ve kanatçıkların pozisyonunu sabitleyin
5- Açma-kapama "ON/OFF" butonuna basın. Cihaz nem alma modunda devreye girecekitr.

ZAMANLAYICI (TIMER) PROGRAM AYARLARININ YAPILIŞI

- Klimanızın açılma zamanını belirlemek için:

1- Zamanlayıcı butonuna "TIMER" basın. "Timer ON" konumunu secin.
2- Ayar butonlarına "UP/DOWN" basarak klimanızın kaç saat sonra açılacağını belirleyebilirsiniz.
3- Zamanlayıcı programını iptal etmek için "TIMER" butonuna basın.

- Klimanızın kapanma zamanını belirlemek için:

1- Zamanlayıcı butonuna "TIMER" basın. "Timer OFF" konumunu seçin.
2- Ayar butonlarına "UP/DOWN" basarak klimanızın kaç saat sonra kapanacağını belirleyebilirsiniz.
3- Zamanlayıcı programını iptal etmek için "TIMER" butonuna basın.

UZAKTAN KUMANDA KULLANIM NOTLARI

Kumandayı fırın, ocak gibi ısı üreten cihazlara yakın olan yerlerden uzak tutunuz.	Kumandayı güneş ışığı ve güçlü ışıklara mağruz kalan yerlerden uzak tutunuz.	Kumanda yere düşürülürse hasar görebilir. Dikkatli olunuz.
	Kumandayı islanmalardan, sudan vs. koruyun.	Kumandayı zuden kesinikı payraki koymayın.

DIKKAT

• Uzaktan kumanda, klima üzerindeki sinyal alicısına doğru yönlendirilmelidir.
• Uzaktan kumanda cihazının randımanlı çalışabilmesi için klima ile arasındaki mesafe uygun şartlarda olmalıdır.
• Uzaktan kumanda ile klima arasında herhangi bir engel olmamalıdır.
• Uzaktan kumanda cihazı için kullandığınız pillerin teknik değerlere uygun olduğunu kontrol ediniz.
• Uzaktan kumanda uzun bir süre kullanılmayacaksa, pilleri kumandanızdan çıkarınız.
• Kumandanızın butonlarına bastığınızda resetlendiğini görüşorsanız veya ekran üzerindeki göstergeler belirsizleşiyorsa, kumandanızın pillerini değiştiriniz.

İÇ ÜNİTE KONTROL PANELİ İLE KLİMANIN ÇALIŞTIRILMASI

Klimayı çalıştırmadan önce cihazın elektrik beslemesinin sağlandığını kontrol edin.

ÇALIŞMA MODLARI VE AYARLAR

SOĞUTMA (COOL) ÇALIŞMA MODU

1- Kontrol paneli üzerindeki çalışma modu seçim "MODE" butonuna basın. Soğutma çalışma modunu "COOL" seçin. Kontrol paneli üzerindeki soğutma modu göstergesi yanacaktır.
2- Ayar butonlarını “△,▽” basarak istediğiniz sıcaklık değerini ayarlayın.
3- Üfleme (fan) hızı ayar "WIND" butonuna basın ve "düşük (low)-yüksek (high)" fan hızı kademesini seçin. Seçilen fan hızı kademesine göre kontrol paneli üzerindeki gösterge değişcektir.
4- Hava akış yönü ayar "LOUVER" butonuna basın ve dikey hava akış kanatçıklarının hava üfleme pozisyonunu otomatik olarak ayarlayın. İstenilen doğrultuda hava akış pozisyonunun sağlanması durumunda bu butona tekrar basın ve kanatçıkların pozisyonunu sabitleyin.
5- Açma-kapama "ON/OFF" butonuna basın. Cihaz soğutma çalışma modunda devreye girecektir.
6- Açma-kapama "ON/OFF" butonuna tekrar basın. Cihaz duracak ve soğutma modu göstergesi sönecektir.

Klima soğutma modunda çalışırken; dış hava sıcaklığının çok yüksek olduğu durumlarda, hissedilen dış ortam ısısı +48 °C'nin üstüne çıkarsa oda sıcaklığı set edilmiş olan soğutma sıcaklık değerine ulaşamaz.

Cihaz soğutma konumunda iken, açık olan kapı ve pencereleri mutlaka kapatınız. Aksi takdirde, cihazın soğutma kapasitesi düşecektir.

ISITMA (HEAT) ÇALIŞMA MODU

1- Kontrol paneli üzerindeki çalışma modu seçim "MODE" butonuna basın. Isıtma çalışma modunu "HEAT" seçin. Kontrol paneli üzerindeki ısıtma modu göstergesi yanacaktır.
2- Ayar butonlarını “△, ∇” basarak istediğiniz sıcaklık değerini ayarlayın.
3- Üfleme (fan) hızı ayar "WIND" butonuna basın ve "düşük (low)-yüksek (high)" fan hızı kademesini seçin. Seçilen fan hızı kademesine göre kontrol paneli üzerindeki gösterge değişcektir.
4- Hava akış yönü ayar "LOUVER" butonuna basın ve dikey hava akış kanatçıklarının hava üfleme pozisyonunu otomatik olarak ayarlayın. İstenilen doğrultuda hava akış pozisyonunun sağlanması durumunda bu butona tekrar basın ve kanatçıkların pozisyonunu sabitleyin.
5- Açma-kapama "ON/OFF" butonuna basın. Cihaz ısıtma çalışma modunda devreye girecektir.
6- Açma-kapama "ON/OFF" butonuna tekrar basın. Cihaz duracak ve ısıtma modu göstergesi sönecektir.

Klima ısıtma modunda çalışırken; dış hava sıcaklığının çok düşük olduğu durumlarda, hissedilen dış ortam ısısı +5°C'nin altında kalırsa oda sıcaklığı set edilmiş olan ısıtma sıcaklık değerine ulaşamaz.

Klima ısıtma modunda çalışırken, cihaz set edilen oda sıcaklığına ulaştıktan sonra iç ünite fanı konfor sıcaklığı olan +20°C'ye kadar çalışır. Bu işlem sonrasında dış ünite kompresörü devreye girerek klima ısıtma modunda çalışmaya devam eder.

Cihaz ıslıma konumunda iken, açık olan kapı ve pencereleri mutlaka kapatınız. Aksi takdirde, cihazın ıslıma kapasitesi düşecektir.

NEM ALMA (DRY) ÇALIŞMA MODU

1- Kontrol paneli üzerindeki çalışma modu seçim "MODE" butonuna basın. Soğutma çalışma modunu "DRY" seçin. Kontrol paneli üzerindeki nem alma modu göstergesi yanacaktır.
2- İç ünite fan motoru otomatik olarak düşük hız kademesinde çalışacaktır. Cihazı yüksek fan hızı kademesinde çalıştırmayın.
3- Ayar butonlarını “△, ▽” basarak istediğiniz sıcaklık değerini ayarlayın.
4- Hava akış yönü ayar "LOUVER" butonuna basın ve dikey hava akış kanatçıklarının hava üfleme pozisyonunu otomatik olarak ayarlayın. İstenilen doğrultuda hava akış pozisyonunun sağlanması durumunda bu butona tekrar basın ve kanatçıkların pozisyonunu sabitleyin.
5- Açma-kapama "ON/OFF" butonuna basın. Cihaz nem alma çalışma modunda devreye girecektir.
6- Açma-kapama "ON/OFF" butonuna tekrar basın. Cihaz duracak ve nem alma modu göstergesi sönecektir.

ZAMANLAYICI (TIMER) PROGRAM AYARLARININ YAPILIŞI

• Klimanızın açılma zamanını belirlemek için :
  1- Cihaz kapalı konumda iken zamanlayıcı butonuna "TIMER ON" basın. (Zamanlayıcı göstergesi yanacaktır.)
  2- Kontrol paneli üzerindeki ayar butonlarına “ △ , ∇ “ basın. Bu butonlar yardımıyla zamanlayıcı program süresi 1 saat artacak veya azalacaktır.
  3- Zamanlayıcı butonuna "TIMER ON" tekrar basılması durumunda zamanlayıcı göstergesi sönecek ve programlama iptal edilmiş olacaktır.
• Klimanızın kapanış zamanını belirlemek için :
  1- Cihaz açık konumda iken zamanlayıcı butonuna "TIMER OFF" basın. (Zamanlayıcı göstergesi yanacaktır.)
  2- Kontrol paneli üzerindeki ayar butonlarına “ △ , ∇ “ basın. Bu butonlar yardımıyla zamanlayıcı program süresi 1 saat artacak veya azalacaktır.
  3- Zamanlayıcı butonuna "TIMER OFF" tekrar basılması durumunda zamanlayıcı göstergesi sönecek ve programlama iptal edilmiş olacaktır.

Zaman saati program ayarı 12 saat olarak yapılabilir.

HAVA AKİŞ YÖNÜNÜN AYARLANMASI

Bu buton "LOUVER" dikey hava akış kanatçıklarının yön ayarının yapılmasını sağlar. Bu butona basılması durumunda; dikey hava akış kanatçıkları otomatik olarak hareket edecektir. İstenilen doğrultuda hava akış pozisyonunun sağlanması durumunda hava akış yönü ayar butonuna tekrar basınız. Dikey hava akış kanatçıkları ayarlanan pozisyonda sabit olarak duracaktır.

⚠ DİKKAT

• Uzun süre direk hava akışından sakının.
• Uzun süre aşağı üfleme işleminden kaçının.
• Dikey hava akış kanatçıklarını elle kumanda etmeyiniz. Kesinlikle uzaktan kumanda cihazını veya kontrol panelini kullanınız. Aksi takdirde arızaya yol açabilirsiniz.
• Yatay hava akışını ayarlamak için yatay hava akış paletini kullanarak elle ayarlama yapınız.

Aşağıdaki belirtilen arıza durumlarında, dikkatinize sunulan nedenleri ve çözüm metodlarını kotrol edin. Problemin devam etmesi durumunda mutlaka Yetkili Servise başvurunuz. Mevcut arızayı gidermek için cihaz üzerinde kesinlikle tamirat ve onarım işlemi yapmayın. Aksi takdirde, tehlikeli durumlarla karşı karşıya kalabilirsiniz.

PROBLEM NEDENLER ÇÖZÜM METODLARI
Cihaz devreye girmiyor.	Elektrik kesintisi olabilir. Elektriğin gelmesini bekleyin.
	Elektrik şalteri kapalı olabilir. Elektrik şalterini açık konuma gelirin.
	Sigorta atmış olabilir. Sigortayı kaldırın.
	Kumandanın pilleri bitmiş olabilir. Kumandanın pillerini değiştirin.
	Cihazın devreye girmesi için set edilmiş olan zaman saati program süresi gelmemiş olabilir.	Set edilen zaman saati program süresini bekleyin veya zaman saati programını iptal edin.
İç ünite hava üflüyor fakat soğutma yapmıyor.	Klimanın hava girişi veya çıkışı bloke durumda olabilir.	Klimanın hava girişi ve çıkışını engelleyen nesneleri kaldırın ve cihazı tekrar çalıştırın.
	Sıcaklık ayarlaması çalışma konumuna uygun yapılmamış olabilir.	Çalışma konumuna uygun bir sıcaklık değeri ayarlayın.
	Kompresör koruma fonksiyonu (3 dakika) devreye girmiş olabilir.	Koruma fonksiyonu devreden çıkana kadar bekleyin.
İç ünite hava üflüyor fakat ısıtma/soğutma kapasitesi yetersiz kalıyor.	Sıcaklık ayarlaması çalışma konumuna uygun yapılmamış olabilir.	Çalışma konumuna uygun bir sıcaklık değeri ayarlayın.
	Hava filtresi toz ve kir nedeniyle tıkanmış olabilir. Hava filtresini temizleyin.
	Klimanın hava girişi veya çıkışı bloke durumda olabilir. Klimanın hava girişi ve çıkışını engelleyen nesneleri kaldırın.
	Kapılar veya pencereler açık kalmış olabilir. Kapıları ve pencereleri kapatın.

YETKİLİ SERVİSE BAŞVURULMASI GEREKEN SEBEPLER

Aşağıdaki durumlarda klimayı kapatarak enerji beslemesini kesiniz. Mutlaka Yetkili Servise başvurunuz.

Sigorta sık sık atarsa, cihazda elektrik kaçağı varsa; cihazın elektrik beslemesini kesin ve klimayı kapatın. Bu durumda acilen Yetkili Servise basvurunuz.	başvurunuz.		Ünite zarar görmüşse Yetkili Servise başvurunuz.Güç ünitesi aşırı is
Klima, TV. radyo veya diğer cihazları etkilerse Yetkili Servise başvurunuz.	Uzaktan kumanda cihazı ve butonlar tam çalışmazsa Yetkili Servise başvurunuz.		Klima çalışırken anormal ses çıkarırsa veya gürültülü çalışmaya başlarsa Yetkili Servise b
Cihaz seçilen çalışma modu özelliklerini tam olarak sağlayamıyorsa Yetkili Servise başvurunuz.		Kontrol panelinde bulunan arıza kılavuz lambaları sürekli olarak yanıp sönerse veya cihaz açılıp kapatıldıktan sonra yanıp sönmeye devam ederse Yetkili Servise başvurunuz.

ÇALIŞMA KOŞULLARININ KONTROLÜ

Klimanızı ekonomik ve konforlu çalıştırmak için aşağıdaki notları mutlaka dikkate alınız.

Uygun bir oda sıcalığı ayarlayın.(Uygun)§Çok yüksek ve düşük sıcaklıklar sağlığınız için uygun değildir ve elektrik sarfiyatına neden olur.	İki haftada bir hava filtresini temizleyin.Hava filtresi tıkandığında klimanın performansı düşer.Bu da cihazın fazla elektrik sarfiyatına neden olur.	Direk güneş ışığıdan ve cereyandan koruyun.Soğutma esnasında direk güneş ışığından perdeyle vs. koruyun. Kapı ve pencereleri kapatın.
Hava akış yönünü en uygun şekilde ayarlayın.İdeal hava sıcaklığını aşağıyukarı ve sağ/sol hava akış kanatları ile elde edebilirsiniz.	Klimayı sadece gerekli olduğunda çalıştırın.Zaman ayarlamasını sadece ihtiyacınız olduğu durumlarda kullanmak için set ediniz.	Soğutmada klima biraz ısınabilir.Isı kaynaklarını mümkün olduğu kadar odadan uzak tutunuz.

BAKIM VE ONARIM

Onarımdan Önce

Güvenliğiniz için klimayı kapatınız ve enerji beslemesini kesiniz.

Cihazı kesinlikle ıslak bezle temizlemeyiniz.

Kuru ve yumuşak bir bezle temizleyin.

Aşağıdakileri kullanmayınız.

- Sıcak su (40° ve üstü) Klima deforme olur yada rengi solar.

- Gaz, tiner, benzin, parlatıcı vs. Klima deforme olur yada çizilir.

Sezon Kullanımından Önce

Hava filtresini iki haftada bir mutlaka temizleyiniz.

Hava filtresini çıkarın.

① İç ünite ön panjurunu açmak için üst kısıma bağlantı vidalarını sökünüz. ② Hava filtresini çıkarmak için hafifçe tutup çekin.

Hava filtrelerini temizleyin.

Eğer filtre çok kirli ise ilik suyla yıkayın (ort.30°) ve tamamen kurulayın.

-⚠ DİKKAT!

- Filtreyi kaynar suyla yıkamayın. - Kurutucu veya ıstıcılarla kurutmayın. - Filtreyi hafifçe çekin, kesinlikle zorlamayın.

Hava filtresini tekrar yerine yerleştirin.

- Cihazı hava filtresiz çalıştırmak iç ünitenin kirlenmesine ve tozlanmasına neden olur. Bu sebeple cihazınız zarar görebilir.

Üniteyi temizlemek.

- Kuru ve yumuşak bezle silin yada elektrikli süpürge ile temizleyin.

- Eğer ünite çok kirli ise nemli bezle siliniz.

Hava filtresinin tıkanması ısıtma/soğutma kapasitesini etkiler. İç ünitenin gürültülü çalışmasına neden olur. Cihazın elektrik sarfiyatını arttırır. Bu sebeple; cihazın hava filtresini iki haftada bir mutlaka yukarıdaki işlemlere uygun şekilde temizleyin.

Sezon Sonunda

1

Klimayı kapatınız ve enerji beslemesini kesiniz.

2

Ünitenin içini kurulayınız.

3

Hava filtresini temizleyerek yerine yerleştirin.

4

İç ve dış üniteyi temizleyin. Dış üniteyi toz ve kirden koruyun.

5

Uzaktan kumanda cihazı içindeki pilleri çıkartın.

Sezon Başında

1

İç ve dış ünitenin hava giriş ve çıkışlarının uygun şartlarda olduğundan emin olun.

2

Bakır boru tesisatını korozyon ve pas açısından kontrol edin.

3

Topraklama hattında bir kopukluk veya temassızlık olmadığını emin olun.

4

Hava filtrelerinin temiz olduğundan emin olun.

5

Uzaktan kumanda cihazına pilleri yerleştirin.

6

Enerji beslemesini sağlayın ve klimayı açın.

MONTAJ KOŞULLARI

⚠️ UYARI

• Cihazın montajına başlamadan önce Montaj Talimatlarını dikkatlice okuyun.
• Cihazın montajını mutlaka Yetkili Servise yaptırın.
• Montaj talimatları gereği belirtilen bakır boru bağlantı çaplarına, voltaj değerlerine ve elektrik kablosu kesit ölçülerine mutlaka uyun. Talimatlar dışındaki uygulamalar cihazı garanti kapsamı dışında bırakacaktır.
• Klimanın elektriksel beslemesi ve elektriksel bağlantılarındaki düzeltmeler mutlaka uzman ve yetkili bir kişi tarafından yapılmalıdır.
• Bina çıkışlarına, koridorlara, merdivenlere ve açık alanlara split klima montaj uygulaması yapmak doğru değildir.
• Montaj aşamasında, dış ünitenin yerden yaklaşık 2-2.5 m. yukarıya monte edildiğinden emin olun. Çocukların güvenliği açısından bu madde önem teşkil etmektedir.

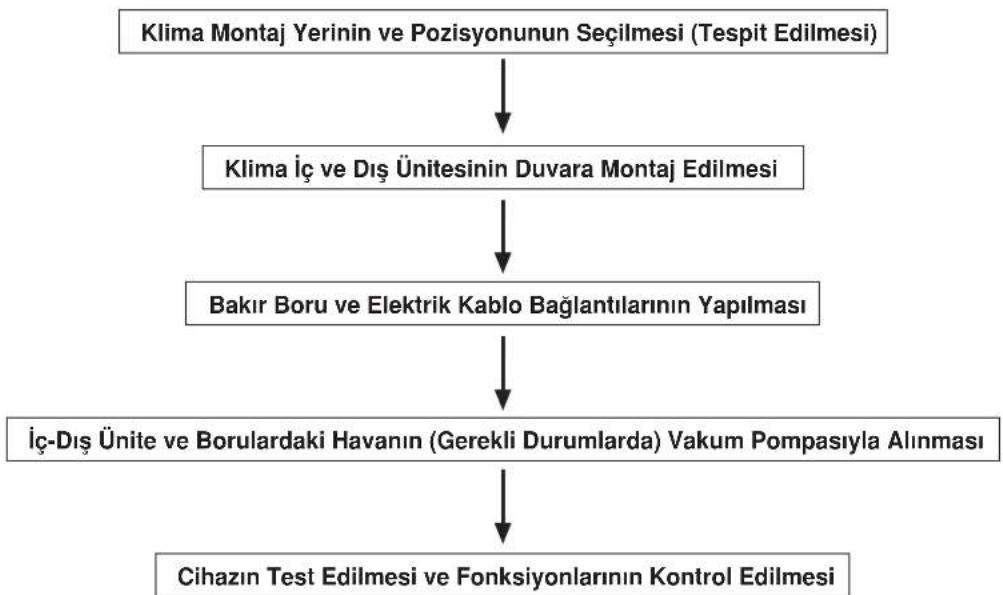

MONTAJ SIRALAMASI

MONTAJ YERİNİN VE POZİSYONUNUN SEÇİMİ

İç Ünite:

• İç ünitenin yakınında herhangi bir ısı kaynağı veya buhar üreten cihaz bulunmamalıdır.
• Montaj yeri yakınında montaja engel bir nesne olmamalıdır.
• Ünite, hava sirkülasyonu iyi olan bir noktaya montaj edilmelidir.
• İç ünite, düz bir zemin üzerine montaj edilmelidir. (Aksi takdirde cihazın gürültülü çalışmasına neden olur)
• Kapi veya pencerelere yakın olan noktalara montaj yapılmamalıdır.
• Ünite ile duvar, tavan, mobilya vb. nesneler arasındaki mesafe resimdeki ölçüler ile benzer olmalıdır.

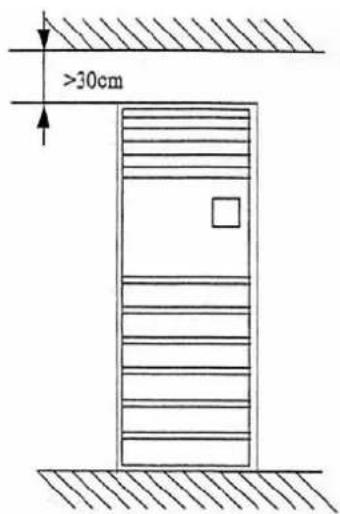

• Tavan ile iç ünite arasındaki mesafe en az 30 cm (önerilen) olmalıdır.

>50cm >10cm >50cm >100 cm

>30cm

Dis Ünite:

• Dış ünite, kondenser ısısının dağılımının engellenmediği bir noktaya montaj edilmelidir.
• Dış ünitenin yakınında herhangi bir ısı kaynağı veya buhar üreten cihaz bulunmamalıdır.
• Dış ünite yağmur ve güneş ışınlarına karşı korunaklı bir yere montaj edilmelidir (veya yağmur ve güneş ışınlarına karşı korunmalıdır).
• Dış ünitenin montajı hayvan veya bitki yetiştirilen yerlere yapılmamalıdır. (Sıcak veya soğuk hava çıkışı canlılara zarar verebilir)
• Dış ünite askı bağlantı aparatlarının, sağlam ve emniyetli şekilde montaj edilebileceği bir dış zemin seçilmelidir. (Dış ünite, bağlantı aparatlarına sıkıca tutturulmalıdır)

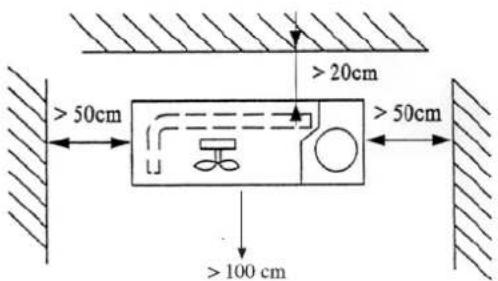

• Ünite ile duvar, tavan, mobilya vb. nesneler arasındaki mesafe resimdeki ölçüler ile benzer olmalıdır.
• Dış ünite önünde herhangi bir engel olması durumunda, engel ile dış ünite arasındaki mesafe 100 cm fazla (önerilen) olmalıdır.

>50cm >20cm >50cm >100 cm

iÇ ÜNİTENİN MONTAJI

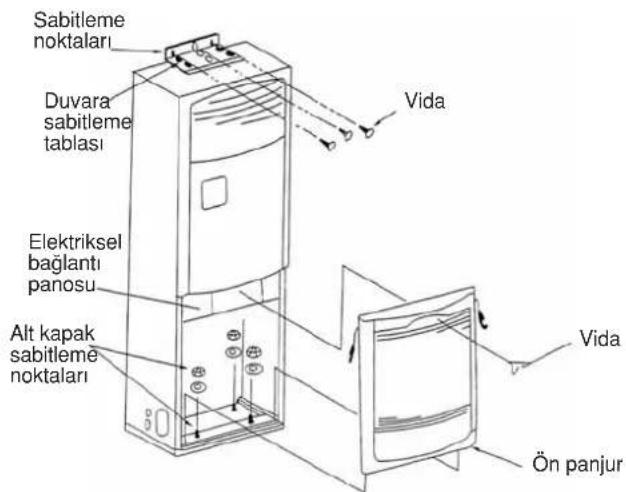

Sabitleme noktaları Duvara sabitleme tablası Vida Elektriksel bağlantı panosu Alt kapak sabitleme noktaları Vida Ön panjur

• İç üniteyi montaj yapılacak yere yerleştirin.
• İç ünite ile dış ünite arasındaki bağlantıları yapmak için, duvar üzerinde bakır boru, drenaj hortumu ve elektriksel bağlantı malzemelerinin rahatça geçebileceği bir delik açın.
• Açılan bu delikten bakır boru, drenaj hortumu ve elektriksel bağlantı malzemelerini geçirin.
• Elektrik bağlantılarını yapmadan önce cihazın modeline göre gerekli olan voltaj ve kablo cinsi değerlerini kontrol edin.
• Bakır boru, drenaj hortumu ve elektriksel bağlantı malzemelerini izole ederek sabitleyin.

NOT

İç ünite ile dış ünite arasındaki bakır boru mesafesi minimum 4 m. olmalıdır. İç ve dış ünite drenaj bağlantılarının uygun bir gidere verildiğini kontrol edin.

DIŞ ÜNİTENİN MONTAJI

• Dış üniteyi kuvvetli rüzgarlarda devrilmeyecek konumda ve sağlam bir şekilde sabitleyin.
• Dış üniteyi mutlaka sabit bir zemin üzerine yere monte edin.
• Dış ünite zeminden yukarıya monte edilecekse, dış ünitenin ağırlığı da göz önünde bulundurularak montaj edilecek askı aparatı (sehpa vb. yardımıyla) ağırlığa karşı mutlaka desteklenmelidir.

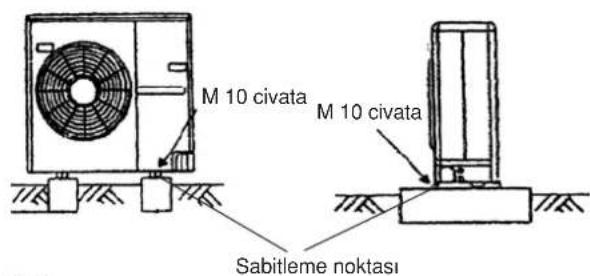

• Dış üniteyi sabitlemek için sabitleme noktalarında M 10 civata kullanın.

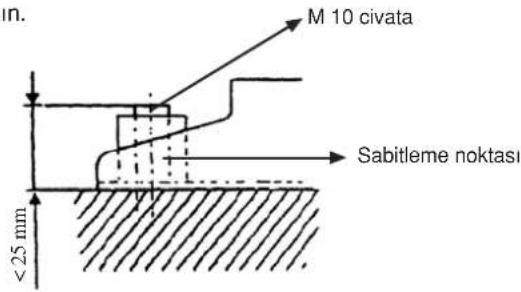

M 10 civata M 10 civata Sabitleme noktası

in. M 10 civata Sabitleme noktasi < 25 mm

Dış ünite, iç üniteden daha yukarıda montaj edilecekse; 2 m. ara ile yağ kapanı yapın. Aksi takdirde, iç ünitede oluşacak tıkanıklıklar cihazın randımanlı çalışmasını engelleyecektir.

ELEKTRİK BAĞLANTILARI

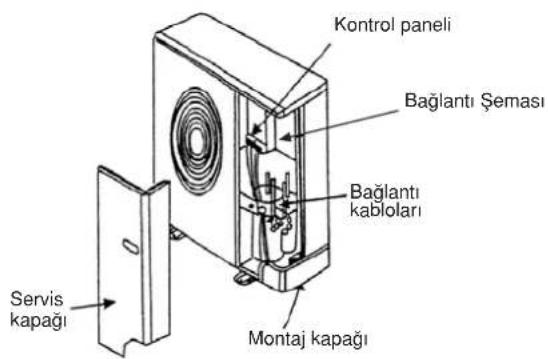

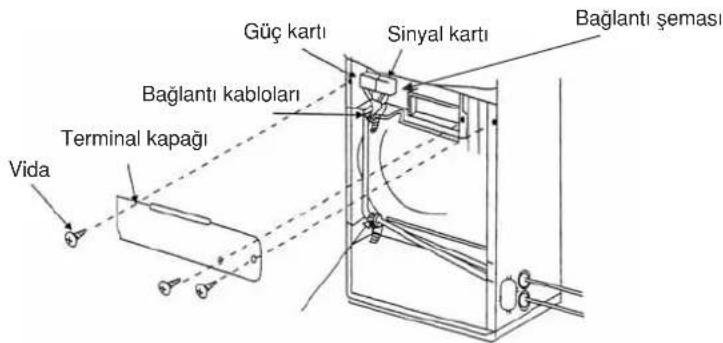

• İç ünite ön panjurunu açın.
• İç ünite terminal kapağının vidalarını sökün.

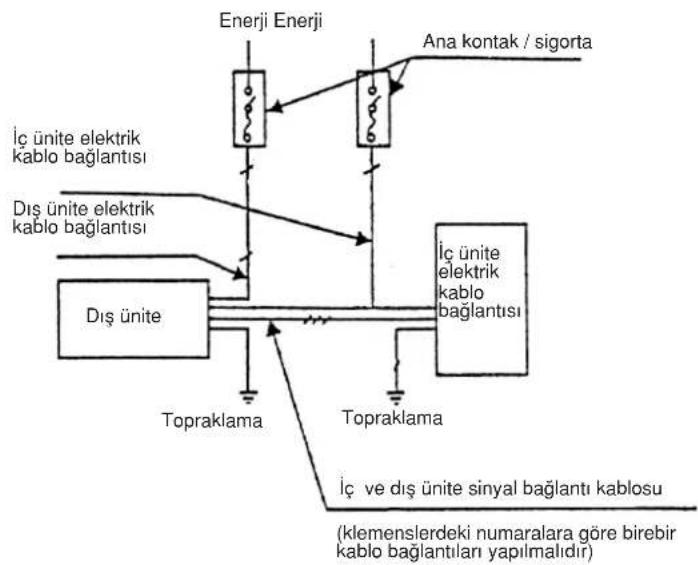

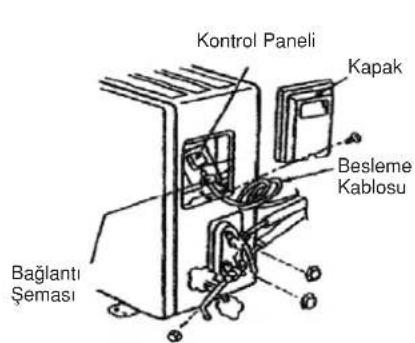

• İç ve dış ünite arasındaki enerji kablosunu klemens numaralarına göre birebir bağlayın.
• İç ünite terminal kapağını vidalayın.
• Ön panjuru vidalayarak sabitleyin.

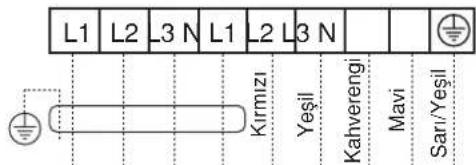

Güç kartı Sinyal kartı Bağlantı şeması Bağlantı kabloları Terminal kapağı Vida

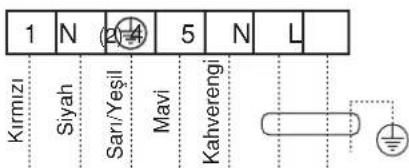

1 N (2) 5 N L Kırmızı Siyah Sarı/Yeşil Mavi Kahverengi

Enerji beslemesi

L1 L2 -3 N L1 -2 L3 N Kırmızı Yeşil Kahverengi Mavi Sarı/Yeşil

Enerji beslemesi

• Dış ünite kontrol paneli üzerindeki kapağı (servis kapağını) açın.
• Klemenslerdeki numaralara göre birebir kablo bağlantılarını yapın.
• Dış ünite kontrol paneli üzerindeki kapağı (servis kapağını) takın.

Kontrol Paneli Kapak Besleme Kablosu Bağlantı Şeması

Kontrol paneli Bağlantı Şeması Bağlantı kabloları Servis kapağı Montaj kapağı

1	N(2)		4	5
kırmızı	siyah	sari / yesil	mavi	kahverengi

L1	L2	L3	N
kırmızı	yesil	kahverengi	mavi	sari/yeşil

Enerji Enerji Ana kontak / sigorta İç ünite elektrik kablo bağlantısı Dış ünite elektrik kablo bağlantısı İç ünite elektrik kablo bağlantısı Dış ünite Topraklama Topraklama İç ve dış ünite sinyal bağlantı kablosu (klemenslerdeki numaralara göre birebir kablo bağlantıları yapılmalıdır)

NOT

Sinyal (sensör) kablolarını ayrı çekin. Cihazı mutlaka topraklama hattına bağlayın. (Eğer topraklama hattı yoksa kullanıcıyı bu konuda ikaz edin) Besleme kablosunu 3x2.5 TTR kablo ile çekin. (BAYMAK-24 FS modeli için) Besleme kablosunu 4x2.5 TTR kablo ile çekin. (BAYMAK-48 FS modeli için)

TEKNİK ÖZELLİKLER

MODEL	BAYMAK - 24 FS	BAYMAK - 48 FS
ELEKTRİK BİLGİLERİFazVoltaj-VFrekans-Hz	Monofaze22050	Trifaze38050
KAPASİTESoğutma - kwIsıtma - kw	7.37.92	14.014.7
GÜÇ TÜKETİMISoğutma - kwIsıtma - kw	2.72.7	4.985.23
ÇALIŞMA AKIMISoğutma - AIsıtma - A	11.812.3	7.57.9
İLAVE ISITICIAnma gerilimi - VAnma gücü - kwAnma akımı - A	2202.19.5	3803.04.5

Klimanın Enerji Tüketimi Açısından Verimli Kullanımına İlişkin Bilgiler

1- Sıcaklığı konforlu ortam şartlarına ayarlayın. Klimanızı çok soğuk veya çok sıcak değerlerde çalıştırmak enerji tüketimini arttırır. Normal şartlarda 22°C-27°C arası ortam sıcaklığı idealdir.
2- Klimanızın filtreleri uzun sure temizlenmediği zaman soğutma ve ısıtma performansları düşecektir. Klimalarınızın filtrelerini 2 haftada bir temizlemelisiniz.
3- İç ve dış üniteye hava giriş ve çıkışı ne kadar rahat ise klimanızın performansı o kadar iyi olur. İç ve dış ünitenin hava giriş ve çıkışını kısıtlayan bir yerde konumlandırılması cihazın performansının düşmesine hatta cihazın çalışmamasına yol açabilir.
4- Klimanızın çalıştığı odadaki pencerelerin ve kapıların kapalı olması gerekmektedir. Kullanacağınız odada kapı bulunmuyorsa cihaz kapasitesi bu etken düşünülerek seçilmelidir. Ayrıca klimanız soğutma modunda çalışırken pencerelerden içeri güneş ışığı girmemesi için perdelerinizi kapalı tutmak cihazın daha verimli çalışmasına olanak sağlar.
5- Klimanız soğutma modunda çalışırken hava panel kanatçıklarının yukarı doğru (yatay) üfleme yapmasını, ısıtma modunda çalışırken ise aşağı doğru (dikey) üfleme yapmasını sağlarsanız cihaz daha verimli çalışır. Yatay hava üfleme kanatçıklarının yönünü uzaktan kumanda üzerinden ayarlayabilirsiniz.
6- Klimanızın iç ve dış ünite arasındaki bakır boru mesafesinin mümkün olduğu kadar kısa (2,5 metreden az olmamak üzere) olması ile iç ve dış ünite arası bakır borulamasının mümkün olduğu kadar yatay ve düz yapılması klima performansını olumlu yönde etkiler.

ÖNEMLİ UYARILAR !

Ürün Garanti Şartları İle İlgili Olarak Tüketicinin Dikkat Etnesi Gereken Hususlar :

Baymak A.Ş. tarafından verilen ürün garantisi, cihazın normal kullanım şartlarında kullanılmamasından doğacak arıza ve hasarları kapsamaz.

Buna bağlı olarak aşağıdaki uyarılar dikkatinize sunulmuştur:

1. Ürününüzü aldığınızda cihaza ait garanti belgesini yetkili satıcınıza mutlaka onaylattırınız.
2. Garanti belgesi üzerinde bulunması gereken satıcı ve yetkili servis onaylarının bulunmaması halinde, garanti belgesi üzerinde silinti, kazıntı yapılarak tahrifat, ürün üzerindeki orjinal seri numarasının silinmesi - tahrif edilmesi halinde cihaz garanti kapsamı dışında kalacaktır.
3. Cihazı montaj ve kullanma kılavuzunuzda tarif edildiği şekli ile kullanınız. Kullanım hatalarından meydana gelebilecek arıza ve hasarlar garanti kapsamı dışındadır.
4. Ürünün müşteriye teslim tarihinden sonra nakliye sırasında oluşabilecek hasarlar garanti kapsamına girmeyecektir.
5. Yüksek, düşük veya sabit olmayan voltaj, hatalı elektrik tesisatı, cihaza uygun olmayan voltaj değeri, cihaz üzerinden aşırı akım geçmesi, nötr veya toprak hattına faz gelmesi (faz çakışması) sebebiyle oluşabilecek hasar ve arızalar garanti kapsamı dışındadır.
6. Doğal afetler, üründen kaynaklanmayan yangın, su basması, mevsimsel hava şartları v.b. dış etkenler sebebi ile oluşabilecek hasar ve arızalar garanti kapsamı dışındadır.
7. Hatalı montaj, hatalı boru bağlantısı, hatalı kapasite seçimi, harici fiziki ve kimyevi etkenler, cihazın üzerindeki 4 yollu vana, otomatik kontrol komponentleri, kompresör gibi ünitelerin yetkisiz kişiler tarafından kurcalanması, yanlış tip veya yanlış oranda gaz şarji gibi faktörler cihazı garanti kapsamı dışında bırakacaktır.
8. Klima drenaj hattı ve bağlantıları (tıkanıklık, bağlantının çıkması/kopması v.b.) nedeniyle klima veya klimanın bulunduğu mekanda oluşabilecek hasarlar ve arızalar garanti kapsamı dışındadır.
9. İlk çalışma işleminin yetkili servis tarafından yapılmaması durumunda klima garanti kapsamı dışında kalacaktır.
10. Yetkili servis ekibi tarafından yapılmayan tamir veya değişiklikler ürünü garanti dışı bırakacaktır.
11. Kullanıcının periyodik olarak yapması gereken bakım ve kontrolleri yapmamasından doğacak arızalar ve hatalar garanti kapsamına girmeyecektir.
12. Garanti belgesinin tüketiciye tesliminden, malı satın aldığı satıcı, bayi, acenta yada temsilcilik sorumludur.

AÇIKLAMALAR

- Üretici firma bilgileri:

NINGBO AUX AIR CONDITIONER CO., LTD.

Enerji		Klima
NINGBO AUX AIR CONDITIONER CO., LTD. Diş Ünite İç Ünite		BAYMAK-24 FS BAYMAK-24 FS
Çok Verimli
Az Verimli
Yıllık enerji tüketimi (kWs, soğutma modunda) (Gerçek tüketim, cihazın nasıl ve hangi iklim şartlarında kullanıldığına bağlıdır.) Soğutma kapasitesi Enerji Verimlilik Oranı Tam kapasite (daha yüksek daha iyi)		1300 7.30 2.80
Tip	Sadece Soğutma —Soğutma + Isıtma —
	Hava soğutmalı —Su soğutmalı —
Isıtma kapasitesi Isıtma Performansı A: Yüksek G:Düşük		7.92
Gürültü (dB(A)re 1 pW):Ayrıntılı bilgi ürün broşüründedir.TS EN 14511-2/TS EN 14511-4'e göre yapılır

* Soğutma/Isıtma özelliği olan cihazlar için

Enerji		Klima
NINGBO AUXAIR CONDITIONER CO., LTD.
Diş Üniteİç Ünite		BAYMAK-48 FS BAYMAK-48 FS
Çok Verimli
Az Verimli
Yıllık enerji tüketimi(kWs, soğutma modunda)(Gerçek tüketim, cihazın nasıl ve hangi iklim şartlarında kullanıldığına bağlıdır.)		2490
Soğutma kapasitesi Enerji Verimlilik Oranı		14.0 2.81
Tam kapasite (daha yüksek daha iyi)
Tip	Sadece Soğutma —
	Soğutma + Isıtma —
Hava soğutmalı —
Su soğutmalı —
Isıtma kapasitesi kW		14.7
Isıtma Performansı
A: Yüksek G:Düşük
Gürültü(dB(A)re 1 pW):		52
Ayrıntılı bilgi ürün broşüründedir.TS EN 14511-2/TS EN 14511-4'e göre yapılır

* Soğutma/Isıtma özelliği olan cihazlar için

NOTLAR
