KULLANIM KILAVUZU MFGA-48ARDN1-R MIDEA

Bu El Kitabını Lüen Okuyunuz

Bu el kitabını kullanıcıların kolaylıkla bulabileceği bir yerde saklayın. İçinde klimanızın düzgün biçimde kullanımı ve bakımlarının yapılması hakkında faydalı bilgiler bulunmaktadır. Yapacağınız basit bir koruyucu bakımla, klimanızın kullanım ömrü boyunca önemli derecede zaman ve para tasarrufu sağlayabilirsiniz. Sorun giderme ipuçları tablosunda, sıkça karşılaşılan problemlere yönelik birçok cevap bulacaksınız. Herhangi bir sorun durumunda, öncelikle Arıza Giderme İpuçları tablosuna bakarak, servis çağırma ihyacını ortadan kaldırabilirsiniz.

iÇİNDEKİLER

1) İNSAN VE ÇEVRE SAĞLIĞI GÜVENLİK TEDBİRLERİ VE KULLANICI HATALARINA KARŞI UYARILAR

Uyarı 5

Dikkat 6

Çalışma öncesi 7

2) TAŞIMA VE NAKLIYE SIRASINDA UYULMASI GEREKEN KURALLAR 8

3) PARÇALARIN İSİMLERİ

iç ünite 9

Diş ünite 9

İç ünitenin kumanda paneli....10

4) ÇALIŞTIRMA AÇIKLAMALARI VE KULLANIMDA UYULMASI GEREKEN KURALLAR

Cihaza genel bakış....13

Hava akış yönü kontrolü 13

Çalışrma ipuçları 14

5) BAKIM, ONARIM VE TEMİZLİKTE UYULMASI GEREKEN KURALLAR

iç ünitenin temizlenmesi 15

Hava çıkışının temizlenmesi 15

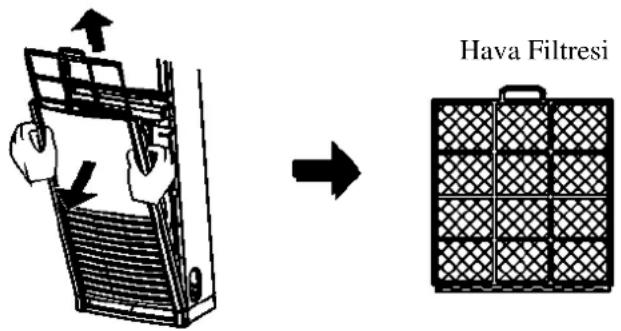

Alt ön panelin ve hava ltresinin temizlenmesi 16

6) KLİMALARDA ENERJİ TASARRUFU YAPMAK İÇİN BİLİNMESİ GEREKEN BİLGİLER .....17

7) SORUN GİDERME İPUÇLARI

Sorun giderme ipuçları 19

8) TEKNİK DEĞERLER

Teknik Değerler Tablosu....20

9) TÜKETİCİLER İÇİN ÖNEMLİ NOTLAR

Yetkili Servis Listesi....21

1) İNSAN VE ÇEVRE SAĞLIĞI GÜVENLİK TEDBİRLERİ VE KULLANICI HATALARINA KARŞI UYARILAR

Kullanım süresince aşağıdaki bilgiler dikkate alınmalıdır:

- Tüm klimalar özellikleri gereği risk içerebileceğinden 8 yaşından küçük çocuklar ile ziksel, algısal veya zihinsel becerileri kısıtlı kişiler tarandan kullanılamaz. Çocuklar cihazla oyun oynamamalıdır. Temizlik ve bakım işlemleri çocuklar tarandan KESİNLİKLE yapılmamalıdır.

Çöpe Atma Koşulları:

Bu ürünü ayrışılmamış şehir akları ile birlikte atmayın. Bu tür akların özel arıtma için ayrı olarak toplanması gereklidir. Bu cihazın evsel aklarla birlikte alması yasakr. Cihazın alması için birkaç seçenek mevcuur:

A) Belediyeler, elektrikli ve elektronik akların kullanıcı tarandan ücretsiz olarak elden çıkarlabildiği toplama sistemleri kurmuştur.
B) Yeni bir ürün san alırken, bayi eski ürünü ücretsiz olarak geri alacakr.
C) Üreci ak elektrikli ve elektronik aygıtları kullanıcıdan ücretsiz olarak geri alacakr.
D) Eski ürünler değerli kaynaklar içerldiğinden, hurdacılara salabilir. Elektrikli ve elektronik akların orman ya da araziye alması, tehlikeli maddeler yeral suyuna sızdığında ve besin zincirine karışgında, sağlık için tehlike oluşturacaktır.
E) Cihaz içerisindeki soğutkan akışkanın direkt olarak atmosfere salınmaması gerekmektedir. Yetkili bir servis tarandan özel soğutkan toplama cihazları ile soğutkanı geri toplayıp, devlen öngördüğü ak toplama yerlerine ulaşrılması gerekmektedir.

• Bu ünitenin onarım veya bakımı için lütfen yetkili servis ile irtibata geçin.
• Ünitenin kurulumu için yetkili servis ile irtibata geçin.
• Klima çocuklar veya fiziksel, algısal veya zihinsel becerileri kısıtlı kişiler tarafından gözetimsiz olarak kullanılmamalıdır.
• Küçük çocuklar gözetim altında tutularak, klima ile oynamaları önlenmelidir.
• Eğer değiştirilmesi gerekirse, güç kablosu yalnızca yetkili personel tarafından değiştirilmelidir.
• Kurulum işi, yalnızca yetkili servis personeli tarafından ve Ulusal Kablo Tesisatı(TSE) Standartlarına uygun olarak yapılmalıdır.

GÜVENLİK TEDBİRLERİ

Kullanıcının ve diğer kişilerin yaralanmasından ve maddi hasardan kaçınmak için, aşağıdaki talimatlara uyulmalıdır. Talimatların göz ardı edilmesi nedeniyle hatalı çalıştırma fiziksel yaralanma ya da maddi hasara yol açabilir. Ciddiyet derecesi aşağıdaki sembollerle sınıflandırılır:

⚠UYARI	Bu sembol ölüm veya ciddi yaralanma olasılığını gösterir.
⚠DİKKAT	Bu sembol yaralanma veya maddi hasar olasılığını gösterir.
• Bu el kitabında kullanılan sembollerin anlamları aşağıda gösterilmiştir.
	Bunu asla yapmayın.
	Her zaman böyle yapın.

⚠️ UYARI

Cihaz güç beslemesini doğru şekilde bağlayın.	Güç beslemesini açarak veya keserek üniteyi çalıştırmayın ya da durdurmayın.	Güç kablosuna zarar vermeyin veya belirtilen haricinde bir güç kablosu kullanmayın.
Aksi halde, aşırı ısı üretiminden dolayı elektrik çarpması ya da yangına neden olabilir.	Aşırı ısı üretiminden dolayı elektrik çarpması ya da yangına neden olabilir.	Elektrik çarpması veya yangına neden olabilir.
Güç kablosunun uzunluğunu değiştirmeyin ya da prizi başka cihazlarla ortak kullanmayın.	Cihazı ıslak elle ya da rutubetli ortamlarda çalıştırmayın.	Hava akışını doğrudan odadaki insanlar üzerine yönlendirmeyin.
Aşırı ısı üretiminden dolayı elektrik çarpması ya da yangına neden olabilir.	Elektrik çarpmasına neden olabilir.	Bu sağlığınıza zarar verebilir.
Daima etkin bir topraklama sağlayın.	Elektrikli parçaların içerisinde su girmesine izin vermeyin.	Her zaman bir devre kesici ve klimaya özel bir elektrik devresi kullanın.
Topraklama olmaması elektrik çarpmasına neden olabilir.	Cihazın arızalanmasına veya elektrik çarpmasına neden olabilir.	Bir devre kesici veya klimaya özel bir elektrik devresi olmaması yangın ve elektrik çarpmasına neden olabilir.
Eğer klimadan garip sesler, koku ya da duman gelirse, güç beslemesini kesin.	Klimadan boşalan drenaj suyunu içmeyin.	Çalışma sırasında ünitenin kapaklarını açmayın.
Yangın ve elektrik çarpmasına neden olabilir.	Bu su kirletici maddeler içerldiğinden hastalanmanızna neden olabilir.	Elektrik çarpmasına neden olabilir.
Anma akımı uygun bir kesici ya da sigorta kullanın.	Güç kablosunun ısıtma cihazlarının yakınından geçmesine izin vermeyin.	Güç kablosunu benzin, benzen ve tiner gibi kolay tutuşabilen gaz veya yanıcı maddelerin yakınında kullanmayın.
Yangın veya elektrik çarpma riski vardır.	Yangın ve elektrik çarpmasına neden olabilir.	Bir patlama veya yangına neden olabilir.
Başka bir cihazda gaz kaçağı olduğunda, klimayı çalıştırmadan önce odayı iyice havalandırın.Patlama, yangın ve yanıklara neden olabilir.⚠ DİKKAT		Üniteyi parçalarına ayırmayın veya ünite üzerinde herhangi bir değişiklik yapmayın.Arıza ve elektrik çarpmasına neden olabilir.
⚠ Hava filtresi söküleceğinde, ünitenin metal kısımlarına temas etmeyin.	⚠ Klimayı suyla temizlemeyin.	⚠ Cihaz soba, ocak vb. ile birlikte kullanıldığında odayı iyice havalandırın.
• Bu bir yaralanmaya neden olabilir.	• Ünite içerisinde su girip, yalıtımı bozabilir. Elektrik çarpmasına neden olabilir.	• Oksijen eksikliği meydana gelebilir.
⚠ Ünite temizleneceğinde, üniteyi devreden çıkartın ve devre kesiciyi kapatın.	⚠ Doğrudan hava akışına maruz kalan yerlere evcil hayvan veya ev bitkisi koymayın.	⚠ Klimayı başka amaçlarla kullanmayın.
• Yangın ve elektrik çarpmasına ya da bir yaralanmaya neden olabileceğinden, üniteyi enerjiliyken temizlemeyin.	• Bu evcil hayvan veya bitkinin zarar görmesine yol açabilir.	• Klimayı, hassas aygıtları, yiyecek, evcil hayvan, bitki ve sanat eserlerini korumak için kullanmayın.Kalitelerinin vb.bozulmasına neden olabilir.
⚠ Fırtına veya güçlü rüzgarlarda klimayı durdurun ve pencereleri kapatın.	⚠ Hava girişleri etrafına veya hava çıkışı içerisinde engeller koymayın.	⚠ Üniteyi uzun süre kullanmadığınızda ana güç şalterini kapatın.
• Pencereler açıklken ünitenin çalıştırılması iç ünitenin ıslanmasına ve ev eşyalarımızın su almasına neden olabilir.	• Bu cihazın arızalanmasına veya kazaya neden olabilir.	• Bu cihazın arızalanmasına veya yangına neden olabilir.
⚠ Cihazı temizlemek için güçlü deterjanlar veya tiner kullanmayın. Temizlik için yumuşak bir bez kullanın.	⚠ Dış ünite montaj braketinin uzun süre yüke maruz kalmadan dolayı hasar görmediğine emin olun.	⚠ Filtreleri daima güvenli bir şekilde takın.Filtreyi iki haftada bir temizleyin.
• Ürün renginde değişme veya yüzey çizilmesi nedeniyle görünüm bozulacaktır.	• Montaj braketinin hasar görmesi durumunda, ünitenin düşme tehlikesi mevcuttur.	• Filtresiz çalıştırma arızaya neden olabilir.
⚠ Güç kablosunun üzerine ağır nesneler koymayın ve kablonun ezilmemesine özen gösterin.	⚠ Ürünü ambalajdan çıkartırken veya monte ederken dikkatlı olun. Cihazın keskin kenarları yaralanmaya neden olabilir.	⚠ İçerisine su girmesi halinde, üniteyi kapatın, gücü kesin ve yetkili bir servis teknisyeni ile irtibata geçin.
• Yangın veya elektrik çarpma tehlikesi vardır.

GÜVENLİK TEDBİRLERİ

Çalıştırma öncesi

1. Montaj için bir klima tesisatçısı ile irtibata geçin.
2. Ünitenin etkin bir şekilde topraklandığından emin olun.
3. Hasarlı veya standart olmayan bir güç kablosu kullanmayın.
4. Diğer cihazlarla aynı prizi kullanmayın.
5. Uzatma kablosu kullanmayın.
6. Cihazı doğrudan güç kaynağını keserek çalıştırmayın/durdurmayın.

Kullanım

1. Uzun süre doğrudan hava akımına maruz kalma sağlığınız için tehlikeli olabilir. Klimanın kullanıldığı oda içerisindeki kişileri, evcil hayvanları veya bitkileri uzun süre doğrudan hava akımına maruz bırakmayın.
2. Cihaz, soba veya diğer ısıtma aygıtları ile birlikte kullanıldığında, oksijen azlığı olasılığından dolayı odayı iyice havalandırın.
3. Klimayı belirtilen maksatların dışında kullanmayın (örn., hassas aygıtları, yiyecek, evcil hayvan, bitki ve sanat eserlerini vb. korumak). Bu şekilde bir kullanım söz konusu eşyanın zarar görmesine neden olabilir.

Temizlik ve bakım

1. Filtreyi sökerken ünitenin metal parçalarına dokunmayın. Keskin metal kenarlara temas edilmesi halinde yaralanmalar meydana gelebilir.
2. Klimanın içini temizlemek için su kullanmayın. Suya maruz kalması durumunda izolasyon zarar görebilir, bu da elektrik çarpmasına yol açabilir.
3. Üniteyi temizlemeye başlamadan önce, ilk olarak gücü kesin ve devre kesiciyi kapatın.

Servis

Onarım ve bakım işlemleri için, yetkili servisle irtibata geçin.

Çalışma sıcaklığı

			Yukarıdaki koşullar karşılanamadığı taktirde,koruma aygıtı etkinleşecekve ünite duracaktır.
Soğutma	Dış ortam sıcaklığı	-15°C~43°C
	İç ortam sıcaklığı	0°C~43°C
	İç ortam nemliliği	%80' in altında
	%80 veya üzeri nemlilik cihaz yüzeyinde yoğunlaşmaya neden olacaktır.
Isıtma	Dış ortam sıcaklığı	-15°C~24°C
	İç ortam sıcaklığı	28°C'nin altında

2) TAŞIMA VE NAKLIYE SIRASINDA UYULMASI GEREKEN KURALLAR.

* Klimaların ambalajları üzerinde bulunan taşıma ve nakliye uyarı işaret ve yazılarına mutlaka uyulması gerekmektedir.
* Klimalar taşınırken mutlaka taşımaya uygun noktalarında hazırlanmış olan taşıma yuvalarından tutularak taşınmalıdır.
* Dış üniteler mutlaka dik pozisyonda yarılmadan isenmeli ve taşınmalıdır.

Her ürünün üst üste kaç adet kendinden taşıyabileceği ürün üzerinde işaretlemeler ile belli edilmiş olup belirlen sayıların dışında adet ile iseme ile saklamak ve hareket sağlamak ürünlere ciddi mekanik zararlar verecekr.

* Ürünlerin elektronik aksamlarının zarar görmesi ihmaline karşı özellikle içi ünitelerin ıslanmaması ve su ile temasından kaçınılması gerekmektedir.
* Ambalajların üzerine basmak ve üzerinde yürümek ürünlerde ambalajlarda gözle görünese bile ürünlerin üzerlerinde ciddi mekanik hasara neden olabilir.
* Taşıma esnasında ürünleri sürüklemek ürünlere taban ve bağlan noktalarında zarar verebileceği için uygun kaldırma şekilleri ve noktalarından faydalanarak taşıma gerçekleşrilmesi gereklidir.
* Taşıma ve nakliye esansında insan sağlığına zarar verebilecek ve haya tehklikeye sebep olabilecek herhangi usulsuz taşıma metodlarında bulunmamak gerekmektedir.
* Demonte edilip yeniden monte edilecek bir split klimadan istenilen verimin alınabilmesi için klimanın demontajının doğru ve kurallara uygun şekilde yapılması gerekir. Ve detayları aşağıda belirlmiştir. Ayrıca lüen montaj kılavuzundan bu husus ile ilgili bilgi alabilirsiniz.

Split klimaların bulundukları yerden sökülerek yeni kurulacak ortamlara taşınmaları demontaj olarak adlandırılmaktadır. Demontaj işlemi, split klimanın kurulu olduğu ortamdan belirli kurallara uyularak sökülmesi işlemiyle başlar. Demontaj yapılacak bir klima uzun yıllar kullanılmış olabilir. Uzun yıllar, basınç alında sürekli genişip büzülmüş malzemeler, eğer uygun şekilde sökülmezlerse büyük tahribatlara uğrayabilirler. Kurallara uygun şekilde sökülmeyen bir klima kullanılmaz hale gelebilir. Demonte işlemi, soğutucu akışkanın dış üniteye toplanmasıyla başlar. Elektrik tesisa, drenaj tesisa ve bakır boru tesisa, iç ve dış üniteden ayrılır. Sonra iç ve dış üniteye zarar verilmeden iç ünite askıSacından, dış ünite askı ayaklarından ayrılarak emniyetli bir noktaya alınır. Taşıma işleminde zarar görmemesi için özellikle iç ünitenin taşınmaya uygun hale gerilmesi gerekir.

3)PARÇALARIN İSİMLERİ

Ürüne Genel Bakış
İç ünite	Dış ünite
1 Hava çıkışı2 Çalıştırma paneli3 Yatay hava akışı yönlendirme kanatçığı4 Dikey hava akışı yönlendirme kanatçığı5 Ön panel (üst ve alt)6 Hava girişi7 Drenaj borusu	8 Bağlantı kablosu9 Bağlantı borusu10 Servis valfi11 Fan kapağı

NOT Bu el kitabında bulunan tüm resimler, sadece açıklama maksatlıdır. Modele bağlı olarak, satın aldığınız klimaya göre hafif farklılıklar gösterebilir.

NOT: Bu el kitabı Uzaktan Kumanda İşlemlerini içermez, ayrıntılar için ünite ile birlikte verilen "Uzaktan Kumanda kullanım kılavuzu"na bakınız.

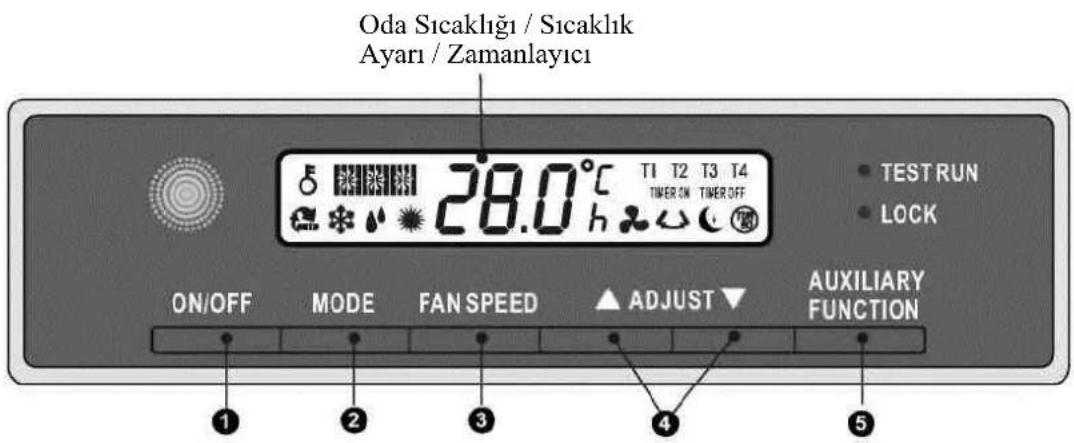

Oda Sıcaklığı / Sıcaklık Ayarı / Zamanlayıcı 28.0°C T1 T2 T3 T4 TIMER ON TIMER OFF TEST RUN LOCK ON/OFF MODE FAN SPEED ADJUST AUXILIARY FUNCTION ① ② ③ ④ ⑤

Göstergeler

Otomatik çalışma göstergesi

Soğutma çalışması göstergesi

Nem alma çalışması göstergesi

Isıtma çalışması göstergesi

Fan çalışması göstergesi

Uyku çalışması göstergesi
Turbo çalışması göstergesi

Salınım çalışma göstergesi

TIMER ON Zamanlayıcı açık çalışma göstergesi

TIMER OFI Zamanlayıcı kapalı çalışma göstergesi Kilitleme işlemi ekranı

Fan hızı göstergesi

İşlem butonları

1 ON/OFF (Açma/Kapama) düğmesi: Bu butona basıldığında çalışma başlar ve tekrar basıldığında çalışma durdurulur.

2 MOD düğmesi: Uygun çalışma modunu seçmek için bu tuşa basınız. Butona

AUTO→COOL→DRY→HEAT(Sadece ısıtma ve soğutma modeli için) FAN ONLY her basıldığında, çalışma modu ok yönünde değişecektir:

Farklı mod ayarları altında mod göstergeleri yanar.

Auto (Otomatik): Gerçek oda ortam sıcaklığı ile uzaktan kumanda üzerindeki ayar sıcaklığı arasındaki farkı algılayarak, çalışma modunu otomatik olarak seçer. Fan hızı otomatik olarak kontrol edilir.

* Cool (Soğutma): Tercih ettiğiniz ayardaki ısıda soğutma etkisinin tadını çıkarmanızat imkan tanır (Sıcaklık aralığı: 17°C\~30°C).

Dry (Nem alma): Ortamın nemini alarak, size düşük fan hızında istediğiniz sıcaklığı ayarlamantıza imkan tanır (Sıcaklık aralığı: 17°C\~30°C). Dry (Nem alma) modunda, Fan hızını seçemezsiniz.

Heat (Isıtma): Isıtma işlemine olanak tanır (yalnızca soğutma & ısıtma modelleri için) (Sıcaklık aralığı: 17°C\~30°C)

Fan only (Yalnızca fan): Soğutma veya ısıtma olmaksızın havalandırma işlemine imkan sağlar. Ancak bu durumda, ayar sıcaklığı görüntülenmez ve ayar sıcaklığını seçemezsiniz.

3 FAN SPEED (FAN HIZI) düğmesi: Bu düğme istenen fan hızını seçmek için kullanılır.

Düğmeye her basıldığında, fan hızı okta gösterilen yönde değiştirilir:

NOT: AUTO (Otomatik) ve DRY (Nem alma) modu altında bir fan hızı seçemezsiniz. Fan motoru AUTO (Otomatik) modda önceden ayarlanmış AUTO (Otomatik) hızda ve DRY (Nem alma) modu altında LOW (Düşük) hızda çalışır. Fan hızı görüntüleme:

Ekran 3 bölgeye ayrılır. Hız ayarlandığında, ilgili bölge aydınlanacaktır.

1 2 3

LOW (Düşük) fan hızını seçin, ilk bölge aydınlanacaktır;

AUTO (Otomatik) fan hızını seçin, 1. ve 2. bölgeler aydınlanacaktır;

HIGH (Yüksek) fan hızını seçin, 1. ve 3. bölgeler aydınlanacaktır.

Seçildikten 2 saniye sonra, bölgeler seçilen hıza bağlı olarak yavaş yavaş aydınlanacaktır.

Örneğin, HIGH (Yüksek) fan hızında ekran bir bölgeden diğerine daha hızlı şekilde aydınlanacaktır.

Not: İç ünite fanı durdurulduğunda, hiçbir şey görüntülenmez.

4 ADJUST (Ayar) butonu:

1. Sıcaklık ayarı: Sıcaklığı 17°C\~30°C aralığında ayarlamak için "▲" ve "▼" butonlarına basın.

2. Zamanlayıcı ayarı: Zamanlayıcı ayarı modunda (0\~24saat) açılma ve kapanma zamanlarını ayarlayabilirsiniz.

3. Yardımcı fonksiyon seçimi: "▲" ve "▼" butonuna basarak istediğiniz yardımcı fonksiyonu seçin.

4. Test Çalıştırması modunda, T1, T2, T3(T2B), PO, P1, Ed ile ilgili bilgileri kontrol etmek için "▲" ve "▼" butonlarına basın. Eğer herhangi bir koruma yoksa, kod değişir.

5. Bir arıza durumunda: E1, E2, E3, E4, E5, E7 ve Ed arıza kodlarını kontrol etmek için, “▲” ve “▼” butonlarına basın (ayrintılar için sayfa 14’deki SORUN GİDERME İPUÇLARI konusuna bakınız).

6. Yukarıdaki durumların herhangi birisinde, “▲” ve “▼” butonlarına basılıp, basılı tutulduğunda ayar hızı saniyede 4 kez değişir.

5 AUXILIARY FUNCTION (Yardımcı Fonksiyon) butonu: Yardımcı özelliği seçmek veya iptal etmek için bu butonu kullanın. İstenilen özelliği seçmek için bu butona ve sonra ADJUST (AYAR)

"▲" ve "▼" butonlarına basın. Butona her basıldığında, çalışma modu ok yönünde değişecektir.

"▲" butonuna basıldığında:

"▼" butonuna basıldığında:

İstenen özellik ayarlandığında, kaydetmek için AUXILIARY FUNCTION (Yardımcı Fonksiyon) butonuna tekrar basın.

NOT: Yukarıdaki resim yalnızca açıklama maksadıyladır. Özellikler modele bağlı olarak farklılık gösterebilir.

Farklı mod ayarları altında ilgili gösterge yanar:

Sol/Sağ hava akışı: İstenilen yatay hava akış yönünü ayarlamanıza imkan tanır.

Sleep (Uyku) işlemi: Enerji tasarruflu çalışma moduna geçmek için bu özelliği seçin. Yalnızca Cool (Soğutma), Heat (Isıtma) veya Auto (Otomatik) modunda kullanılabilir. Sleep (Uyku) modunda, klima sıcaklığı saat başı otomatik olarak 1°C artıracak (soğutma) veya azaltacaktır (ısıtma). Ayar sıcaklığı 2 saat sonra kararlı hale gelecektir. Fan hızı AUTO (Otomatik) moda geçirilir.

Turbo işlemi: Bu fonksiyon ısıtma modunda seçildiği zaman, yardımcı elektrikli ısıtıcı (PTC) etkinleşir ve daha hızlı ve daha güçlü ısıtma sağlanır.

NOT: Bu fonksiyon sadece PTC uyarlanmış ünitelerde kullanılabilir.

TIMER ON (Zamanlayıcı AÇIK) işlemi: Klimayı istenen zamanda (0\~24 saat arasında) devreye almak için Timer ON (Zamanlayıcı AÇIK) özelliğini kullanın. TIMER ON (Zamanlayıcı AÇIK) özelliğini seçikten sonra, istenen zamanı seçmek için “▲” ve “▼” butonuna basın. Butona her basıldığında, otomatik zaman ayarı 30 dakikalık artışlarla artacak/azalacaktır. İstenen zaman ayarlandığında, Auto Timer ON (Otomatik Zamanlayıcı AÇIK) programını kaydetmek için AUXILIARY FUNCTION (Yardımcı Fonksiyon) butonuna basın.

TIMER OFF (Zamanlayıcı KAPALI) işlemi: Klimayı istenen zamanda (0\~24 saat arasında) kapatmak almak için Timer OFF (Zamanlayıcı KAPALI) özelliğini kullanın. TIMER ON (Zamanlayıcı AÇIK) özelliğini seçtikten sonra, istenen zamanı seçmek için “▲” ve “▼” butonuna basın. Butona her basıldığında, otomatik zaman ayarı 30 dakikalık artışlarla artacak/azalacaktır. İstenen zaman ayarlandığında, Auto Timer OFF (Otomatik Zamanlayıcı KAPALI) programını kaydetmek için AUXILIARY FUNCTION (Yardımcı Fonksiyon) butonuna basın.

NOT: Zamanlayıcı ayarlarını iptal etmek için, AUXILIARY FUNCTION (Yardımcı Fonksiyon) butonuna basın, daha sonra ON/OFF timer'ı seçmek için “▲” ve “▼” butonlarını kullanın ve iptal etmek için AUXILIARY FUNCTION (Yardımcı Fonksiyon) butonuna tekrar basın.

6 TEST RUNNING (Test Çalıştırması) botunu: Bu buton bakım teknisyenleri için özel olarak tasarlanmıştır. Test çalıştırma işlemi uygulamak için bu butona basın, işlemi durdurmak için butona tekrar basın. Test çalıştırma işlemi, ayar sıcaklığına bağlı olmaksızın 30 dakika süreçektir. P4, P5, P9 koruma kodları ve T1, T2 ve T3 (T2B) bilgilerini almak üzere ADJUST (AYAR) butonuna basın.

7 LOCK (Kilitleme) butonu: LOCK (KİLİT) düğmesine ilk basıldığında mevcut bütün ayarlar kilitlenir ancak uzaktan kumanda işlemleri mümkündür. Ve LOCK (Kilit) göstergesi 5 yanar. LOCK (Kilit) modunu iptal etmek için butona tekrar basın.

4) ÇALIŞTIRMA AÇIKLAMALARI VE KULLANIMDA UYULMASI GEREKEN KURALLAR

Hava Akış Yön Kontrolü

Yatay Hava Akış Yönü (OTOMATİK)

Sol/Sağ (Yatay Hava Akışı), uzaktan kumanda veya ünite kumandası kullanılarak ayarlanabilir. Ünite kumanda paneli üzerindeki AUXILIARY FUNCTION (Yardımcı Fonksiyon) butonuna basın ve daha sonra "Özelliğini seçmek üzere ADJUST "▲" ve "▼" butonuna basın ve hava akışı yönlendirme kanatçıkları sola sağa salınım yapacaktır. Salınım işlemini durdurmak için yukarıdaki işlemi tekrarlayın. Dikey hava akışı yönlendirme kanatçıklarına asla elle dokunmayın.

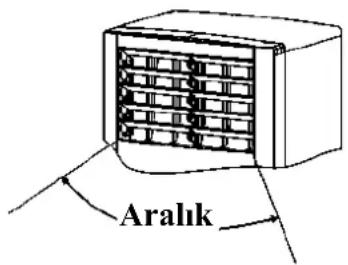

Dikey Hava Akış Yönü (MANUEL)

Yukarı/Aşağı (Dikey hava akışı) hava akışı yatay hava akışı yönlendirme kanatçıkları aracılığıyla ayarlanabilir. Yatay hava akışı yönlendirme kanatçığının ucunu elinizle tutun ve istediğiniz hava akış yönünü ayarlamak için yukarı veya aşağı oynatın.

Aralik

• Yatay hava akışı yönlendirme kanatçığının başlangıç açısı çok küçük olmamalıdır, aksi halde dar hava çıkışı soğutma veya ısıtma verimini olumsuz etkileyecektir.
• Hava akışı yönlendirme kanatçıklarının başlangıç açısını soğutma veya ısıtma işlemi esnasında çok küçük ayarlamayın. Aksi halde, yatay hava akışı yönlendirme kanatçığı yüzeyinde yoğunlaşma meydana gelecek ve çiy damlamasına neden olacaktır.
• Çalışma esnasında, hava akışı yönlendirme kanatçıkları normal şekilde salınım yapmaz ise, üniteyi kapatıp birkaç dakika fişini çekin ve daha sonra fişi takın ve çalışmayı tekrar başlatın.
• Yatay hava akışı yönlendirme kanatçığı çalışma esnasında hafif titreşim yapabilir. Bu normaldir.

Çalıştırma İpuçları

Aşağıdaki olaylar normal çalışma sırasında meydana gelebilir.

1. Klima koruma işlevi

Kompresör koruması

• Kompresör durduktan sonra 3 dakika içinde yeniden başlayamaz.
• Bu ünite iç ısı eşanjörü aşağıdaki üç durumdan birindeyken ve ayar sıcaklığına ulaşılmadığında ISITMA modunda soğuk hava üflemeyecek şekilde tasarlanmıştır.
  A) Isıtma henüz başladığında.
  B) Buz çözme işlemi esnasında.
  C) Düşük sıcaklık ısıtması esnasında.

Soğuk hava üflememe (Sadece ısıtma ve soğutmalı modeller)

- Buz çözme işlemi esnasında iç ünite veya dış ünite fanı çalışması durur (Sadece soğutma ve ısıtmalı modeller).

Buz çözme (Sadece ısıtma ve soğutmalı modeller)

- Isıtma çevrimi sırasında, dış ortam sıcaklığı düşük ve nem yüksekken, dış ünite üzerinde klimanın düşük ısıtma verimliliğine yol açacak şekilde don meydana gelebilir.

- Bu durumda klima otomatik olarak ıstıma işlemini durduracak ve buz çözme işlemine başlayacaktır.

- Buz çözme işleminin süresi, dış ortam sıcaklığı ve dış ünite üzerinde biriken buz miktarına bağlı olarak 4 ila 10 dakika arasında değişebilir.

2. İç üniteden beyaz buğu geliyor.

• Yüksek nispi neme sahip bir iç ortamda, SOĞUTMA modunda hava girişi ile hava çıkışı arasında aşırı sıcaklık farkı olmasından dolayı beyaz buğu oluşabilir.
• Klima buz çözme işleminin ardından ISITMA modunda yeniden başlatıldığında buz çözme işleminin sonucunda oluşan nem yüzünden beyaz duman çıkabilir.

3. Klimadan gelen kısık ses

• Kompresör çalışırken veya çalışması henüz durduğunda alçak bir “ıslık” sesi duyabilirsiniz. Bu ses soğutucu akışkanın akarken veya dururken gelen sestir.
• Kompresör çalışırken veya çalışması henüz durduğunda alçak bir “gıcırdama” sesi de duyabilirsiniz. Bu, sıcaklık değişimi sonrasında ünitenin plastik parçalarının ısı genişmesi ve soğuk bizülmesinden kaynaklanır.
• Güç ilk açıldığında hava akışı yönlendirme kanatçığı orijinal yerine geri geldiğinde de bir ses duyulabilir.

4. İç üniteden toz üfleniyor

Klima uzun süre kullanılmadığında veya ünitenin ilk kez kullanıldığında bu normal bir durumdur.

5. İç üniteden farklı bir koku geliyor.

Ünite oda, mobilya, sigara vb. kokularını emer ve ardından bunu tekrar ortama yayar.

6. Klima COOL (Soğutma) veya HEAT (Isıtma) modundan (Yalnızca soğutmalı ve ıslıtmalı modellerde) Fan moduna dönüyor.

İç ortam sıcaklığı klima üzerinde ayarlı sıcaklığa ulaştığında, kompresör otomatik olarak durur ve klima Health (Sağlık) moduna geçer. İç ortam sıcaklığı, SOĞUTMA modunda yükseldiğinde veya ISITMA modunda düştüğünde kompresör, ortam sıcaklığını ayar değerine getirmek üzere, tekrar çalışmaya başlayacaktır (Yalnızca soğutma ve ısıtma modelleri için).

7. Yüksek oranda rutubetli bir ortamda soğutma yaparken iç ünitenin yüzeyinde su oluşabilir (rutubet %80'in üzerindeyse). Yatay hava akışı yönlendirme kanatçığını maksimum hava çıkış konumuna ayarlayın ve YÜKSEK fan devrini seçin.

8. Isıtma modu (Sadece ısıtma ve soğutmalı modeller için)

Klima dış üniteden ısıyı çeker ve bunu ısıtma işlemi sırasında iç ünite üzerinden serbest bırakır. Dış ortam sıcaklığı düştüğünde, klima tarafından çekilen ısı da buna uygun olarak azalır. Aynı zamanda, iç ortam ve dış ortam sıcaklıkları arasındaki daha büyük farktan dolayı klimanın ısı yükü de artar. Klima tarafından konforlu bir sıcaklığa ulaşılamazsa, ilave bir ısıtma aygıtı kullanmanızı öneririz.

9. Otomatik tekrar başlatma işlevi

Çalışma sırasında elektrik kesilirse ünite tamamen duracaktır.

Otomatik Yeniden Başlatma özelliği olmayan bir ünitede, elektrik geri geldiğinde, iç ünite üzerindeki ÇALIŞMA göstergesi yanıp söner. Çalışmayı tekrar başlatmak için, uzaktan kumanda üzerindeki ON/OFF (Açma/Kapama) butonuna basın. Otomatik tekrar başlatma özelliğine sahip bir ünite için, elektrik geri geldiğinde, ünite önceki tüm ayarlar hafıza işlevi tarafından korunmuş şekilde tekrar başlatılır.

1. Şimşek veya yakında çalışan bir kablosuz araç telefonu ünitenin arıza vermesine neden olabilir. Ünitenin güç beslemesini kesin ve geri açın. Çalışmayı tekrar başlatmak için, uzaktan kumanda üzerindeki ON/OFF (Açma/Kapama) butonuna basın.

5) BAKIM, ONARIM VE TEMİZLİKTE UYULMASI GEREKEN KURALLAR

DİKKAT: Herhangi bir bakım işlemi uygulamadan önce, sistemin güç beslemesini kesin.

İç ünitenin temizlenmesi:

Not: Temizlik işlemine başlamadan önce sistemi kapatın. İç ünite temizlenmeden önce besleme gücü kesilmelidir.

1. İç üniteyi ve uzaktan kumandayı silmek için kuru bir bez kullanın.
2. Çok kirli ise, iç ünite üzerinde soğuk suyla nemlendirilmiş bir bez kullanılabilir.
3. Ünite üzerine su sıçratmayın. Bu iç parçaların hasar görmesine veya elektrik çarpmasına neden olabilir.

DİKKAT:

1. Silme işlemi için kimyasal madde uygulanmış bir bez kullanmayın ya da bu malzemeyi uzun süre ünite üzerinde bırakmayın.
2. Temizlik için benzin, tiner, parlatma tozu veya benzeri çözicüler kullanmayın. Bu maddeler plastik yüzeylerin çatlamasına veya deforme olmasına neden olabilir.

Hava çıkışının temizlenmesi:

Belli bir süre kullandıktan sonra hava çıkışı ve hava akışı yönlendirme kanatçıkları kirlenebilir. Yumuşak bir bezi ılık bir suya veya hafif bir mutfak temizlik maddesine batırmanızı ve sıktıktan sonra ünite üzerindeki kir ve lekeleri silmenizi öneririz. Daha sonra kuru bir bezle kurulayınız.

Alt Ön Panel ve Hava Filtresinin temizlenmesi:

Hava filtresi tıkanırsa, performans azalacak ve boşa elektrik harcanacaktır. Klimanın optimum performansını devam ettirmek için, hava filtresi iki haftada bir kontrol edilmeli ve temizlenmelidir.

Hava Filtresi

1. Hava filtresi alt ön panelin altında bulunur (yukarıdaki şekilde bakınız).
2. Önce panelin her iki tarafından bulunan cívata kapaklarını sökün, sonra bir tornavida kullanarak cívataları sökün.
3. Paneli her iki tarafından tutun ve aşağı doğru çekerek dışarı çıkartın.
4. Hava filtresi tutucuyu yukarı doğru kaldırarak dışarı çıkartın.
5. Alt ön panel su ile veya nemli bir bezle silinebilir. Hava filtresini suyla yıkayın ve gölge bir yerde kurutun.
6. Tozu temizlemek için bir elektrikli süpürge kullanım veya hava filtresini suyla yıkayın ve gölge bir yerde kurutun.
7. Hava filtresinin ve alt ön panelin takılması, çıkarılma işleminin tam tersidir.

DİKKAT:

Ön alt paneli yerine takmadan önce fanın içine bir şey düşmediğinden ve içinde herhangi bir şey kalmadığından emin olun. Ön panel ve hava filtresini yerlerine doğru biçimde taktıktan sonra üniteyi yeniden çalıştırın.

Uzun süre devre dışı bırakmadan önce

1. İç üniteyi ve hava filtresini temizleyin.
2. Fanı yarım gün çalıştırarak iç parçaları kurutun.
3. Üniteyi devreden çıkartın ve enerji anahtarını kapatın, uzaktan kumanda pillerini çıkartın.
4. Dış ünitenin iç parçalarını periyodik olarak kontrol edin ve temizleyin. İrtibata geçmeni halinde yerel satıcımız da bu konuda size yardımcı olacaktır.

Uzun süre devre dışı kaldıktan sonra

Yeniden başlatmadan önce, iç ünite ve dış ünitenin hava giriş ve çıkışının tıkalı olup olmadığını kontrol edin. Tıkalı ise, temizleyin.

Satis sonrası

Klima anormal şekilde çalışıyorsa, üniteyi durdurun ve güç beslemesini kesin ve yerel satıcınız veya servis merkezi ile irtibata geçin.

6) KLİMALARDA ENERJİ TASARRUFU YAPMAK İÇİN BİLİN MESİ GEREKEN KONULAR

1.Klimada Model Seçimi

Klima alırken diğer elektrikli eşyaları seçğimiz gibi hangi enerji sınırında olduğuna dikkat etmemiz gerekir.

2. Eski Klimalar

Eğer kullandığınız klimanın ömrü 10 yılı geçmişse gerek enerji sını yeterince yüksek olmadığı için gerekse kullanımdan ötürü enerji tükemi fazladır. Aradaki enerji tükemi farkı yüzde 40'lara ulaşabilir.

3. Klimada BTU Seçimi

Bir klima alırken ısıtmak veya soğutmak istediğiniz mekanın boyutuna uygun bir model seçmek gereklidir. Yetersiz veya gereğinden güçlü klimalar enerji tükeminizi arrır.

- Mekana göre küçük BTU'lu klima alınırsa klima odayı bir türlü istenilen sıcaklığa ulaşramayacağı için sürekli çalışacak ve elektrik yükemi artacaktır.

- Mekana göre büyük BTU'lu klima alınırsa mekan birden soğuyacak, kompresör sık sık kapanıp açılacağı için fazla elektrik kullanılacaktır.

4. Kaç BTU'luk Klima Almalıyım

Klima alırken BTU denilen ısıtma ve soğutma kapasitesinin kullanacağını odanın şartlarına uygun olması gerekir. BTU hesaplamanın en uygun yolu bunu yetkili servise bırakmakr. Odanın metrekaresi BTU seçimi için önemli olsa da tavan yüksekliği her evde aynı olmayacağı için metreküp cinsinden hesaplama yapmak da gerekebilir. Ayrıca odadaki tv, aydınlatma, bilgisayar, kişi sayısı vb. ısı değişimine neden olacak faktörler de BTU hesaplarken dikkat edilecek noktalardandır.

5. Klima ve Güneş Işinları

Klimayla soğutma yapılan mekanlarda güneş ışınlarının pencereden içeri girmesi soğutmaya negaf etki yapar. Bu nedenle mümkünse güneşlikler açılmayarak güneş ışınlarının eve girmesi engellenebilir. Odanın karanlık olmaması için güneşe bakmayan pencere perdelerini açılarak oda içi aydınlatma sağlanabilir.

6. Isi Yalımının Klima Kullanımına Etkisi

Evinizin ısı yalımlı olması, klimayla ısıtma ve soğutma yaparken iç ısı daha uzun süre korunacağı için enerji tasarrufu açısından olumlu katkı sağlar.

Duvar yalımları inşaat aşamasında ancak ayarlanabilir. Yine de kapı ve pencerelerden yaşanacak ısı kayıplarını önlemek için çeşitli teknikler kullanılabilir.

7. Klimada Uygun Sıcaklık

Evinizin ne kadar ısınacağı ya da ne kadar soğuyacağını iyi karar vermelisiniz. Dışarısı 27 dereceyken oda sıcaklığını 18 dereceye düşürmek çok soğuk bir ortam oluşturur. Olması gerekenden daha soğuk ortamlar hem sağlık hem de enerji tükemi açısından önerilmez. 22-23 selsiyus dereceler soğuk hissetmeniz için yeterli olabilir.

Isıtmada da aynı ölçütlere dikkat etmek gerekir.

Klimanızda her 1 derecelik sıcaklık farkı elektrik tükeminde %4'e yakın değişiklik yapar.

8. Klima Dış Ünitesi

Klimanın iç ünitesi kadar dışarıda bulunan bölümü de önemlidir. Dış ünite doğrudan güneş ışığı alıyorsa, ünitenin hava akımını engellemeyecek şekilde gölgede kalmasını sağlayacak şekilde etra kapalabilir. Bu enerji tükemini azalr.

9. Klimalarda Nem Alma Özelliği

Sıcaklık kadar ortamdaki nem de bizi rahatsız eder. Nemli bir iklimde yaşıyorsanız ortamı soğutmaktan çok nemi azaltmayı tercih edebilirsiniz. Bu sayede saha az enerji harcayarak konforunuzu arırabilirsiniz. Klimaların nem alma özelliği bulunur.

10. Klimanın Çalışma zamanı

Akşam olduğunda dışarısı soğur. Bu durumda klima çalışrmak yerine pencereleri açarak hava akımı sağlamak daha ekonomik bir çözüm olacakr.

11. Klimalarda Filtre Temizliği

Filtrelerin periyodik bakımının yapılması gerekir. Filtreleri temizlenmemiş bir klima hem iyi nem almaz hem de soğutma işleminde daha çok elektrik harcar. Filtreler üreci rmanın belirği zaman dilimlerinde yenisiyle değişrilmelidir.

12. Akıllı Klimalar

Klima alırken programlanabilir olanlarından tercih etmeniz faydalı olacakr. İhyaca göre ayarlanan programlar ekonomik mod, uyku modu gibi özellikler içerir.

13. Klima ve Lambalar

Evinizde akkor amanlı ampuller kullanıyorsanız bu lambaların yaydığı ısı nedeniyle soğutma işleminde klimanız daha fazla elektrik harcayacaktır. Kompakt oresanlar(tasarruu ampul) çok fazla ısınmadığı için hem aydınlatmada hem de klima kullanımında elektrik tasarrufu yapmanızı sağlar.

Evde ısı yayan televizyonu gereksiz yere açık bırakmamak faydalı olacakr.

7) SORUN GİDERME İPUÇLARI

Lütfen servisi aramadan önce aşağıdaki genel sorunlar ve çözümler listesini gözden geçirin.

Sorun	Olası Neden	Çözümler
Klima hiç çalışmıyor	Enerji kesintisi	Elcktriğin gelmesini beckleyin.
	Güç beslemesi kesik.	Ana güç şalterini kaldırın.
	Sigorta atmıştır.	Sigortayı değiştirin
	Zamanlayıcı ayarlı.	Bekleyin veya zamanlayıcı ayarını iptal cdin
	Uzaktan kumandanın pilleri bitmiştir.	Pilleri değiştirin.
Klima iyi soğutmuyor veya ısıtmıyor.	Sıcaklık ayarı çok düşük ya da çok yüksek.	Daha konforlu bir sıcaklık ayarlayın.
	Hava filtresi tozdan tıkanmış.	Filtreyi temizleyin
	Dış ünitenin hava giriş veya çıkışı engellenmiş.	Engeli kaldırın.
	Kapılar veya pencereler açık.	Kapı veya pencereleri kapatın.
Klima hiç soğutmuyor /ısıtmıyor	Dış ünitenin hava giriş veya çıkışı engellenmiş.	İlk olarak engeli kaldırın, ardından klimayı tekrar çalıştırın.
	Üç dakikalık koruma özelliği	Bir süre bekleyin
	Tahsis edilmemiş sıcaklık ayarı	Sıcaklığı uygun şekilde ayarlayın.

Yukarıdakileri denedikten sonra sorun hala devam ediyorsa, güç beslemesini kesin ve yetkili servisle irtibata geçin. .

Aşağıdaki gösterimler bir hata veya problem olduğunu gösterir:

No	Gösterge kodu	Sorun	Yapılacak işlem
1	E1	İç ünite ile dış ünite arasında haberleşme arızası	Servis personeli ile irtibata geçin
2	E2 E3 E4	Sıcaklık Sensörü kapalı ya da kısa devre	Servis personeli ile irtibata geçin
3	E5 Ed	Dış ünite koruması ya da arızası	Servis personeli ile irtibata geçin
4	PO	İç ünite evaporatörünün sıcaklığı aşırı düşük veya yüksek ve otomatik olarak bir kompresör koruma özelliği etkinleştirilmiş.	Uniteyi kapatın, hava filtresini temizleyin ve üniteyi tekrar başlatın. Bu işlem işe yaramaz ise, servis personeli ile irtibata geçin.
5	P9	Soğuk hava önleme fonksiyonu meydana geliyor/buz çözme işlemi başlıyor.	Sıcaklık yeterince yüksek olduğunda işlev otomatik olarak durur/Buz çözme işlemi sona erdiğini de ünite otomatik olarak tekrar başlayacak ve iç ünite Isı Eşanjörünün sıcaklığı yükselecektir.

Normal çalışma sırasında iç ünite LCD ekramı üzerinde CP dF FC harfleri görüntülenir. Bu üç simge sırasıyla üç işlevi ifade eder.

CP simgesi uzaktan kumanda işlevini gösterir.

dF simgesi buz çözme işlevini gösterir.

FC simgesi cebri soğutma işlevini vurgular.

DİKKAT:

• Cihazın güç kablosu hasarlı ise, değişim işlemi yalnızca yetkili personel tarafından yapılmalıdır.
- PTC ile donatılmış ünitelerde, PTC ıstıcısı kabinin alt orta kısmında yer alır. Yangın veya başka tehlikelere neden olabileceğinden, ünite bileşenlerini kendi başınıza sökmeye ya da onarmaya kalkışmayın.

8) TEKNİK DEĞERLER

Teknik Değerler Tablosu

TEKNİK ÖZELLİKLER		BİRİM
İÇ ÜNİTE KODU			MFGA-48ARDN1-R	MFGA-60ARDN1-R
DIŞ ÜNİTE KODU			MOU-48HDN1-R	MOU-60HDN1-R
NOMİNAL SOĞUTMA KAPASİTESİ		BTU/h	49000(14700~58800)	56000(16800~67200)
NOMİNAL ISITMA KAPASİTESİ + (Elk. Isitici Nominal Isitma Kapasitesi)		BTU/h	54000(16200~64800)+12000	71000(21300~85200)+12000
NOMİNAL SOĞUTMA KAPASİTESİ		W	14359(3590~20274)	16412(4104~23170)
NOMİNAL ISITMA KAPASİTESİ + (Elk. Isitici Nominal Isitma Kapasitesi)		W	15826(3958~22345)+3517	20808(5201~29378)+3517
GÜÇ KAYNAĞI		V	380-420V 3N~50Hz	380-420V 3N~50Hz
NOMİNAL SOĞUTMA SARFIYATI		W	5003(1251~7064)	6810(1703~9614)
NOMİNAL ISITMA SARFIYATI + (Elektrikli Isitici Nominal Isitma Sarfiyati)		W	4574(1144~6458)+3500	6913(1728~9760)+3500
SOĞUTMADA ÇALIŞMA AKIMI		A	7.8(1.95-11.01)	10.4(2.60-14.68)
ISITMADA ÇALIŞMA AKIMI + (Elektrikli Isitici Isitmada Çalışma Akımı)		A	7.1(1.78-10.02)+5.3	10.6(2.65-14.97)+5.3
NET BOYUTLAR (GENxDERxYÜK)	İÇ ÜNİTE	mm	610x390x1925	610x390x1925
	DIŞ ÜNİTE	mm	938x392x1369	938x392x1369
SES SEVIYESİ (D/O/Y)	İÇ ÜNİTE	dB (A)	57/60	57/60
	DIŞ ÜNİTE	dB (A)	63	62
HAVA DEBİSİ (Y/O/D)	İÇ ÜNİTE	m3/h	2300/2130/1250	2300/2130/1250
	DIŞ ÜNİTE	m3/h	6000	6000
NET AĞIRLIK	İÇ ÜNİTE	kg	62	63
	DIŞ ÜNİTE	kg	102	107
İÇ - DIŞ ÜNİTE ARASI EN ÇOK TEK YÖN TESİSAT UZUNLUĞU		m	65	65
KOT FARKI LİMİTİ	DIŞ ÜNİTE YUKARIDA	m	30	30
	İÇ ÜNİTE YUKARIDA	m	28	28
İLK KALKİŞ AKIMI		A	--	--
OTOMATİK SİGORTA DEĞERİ	(GECİKMESİZ)	A	25	25
BESLEME KABLOSU BAĞLANTISI			Diş Ünite	Diş Ünite
BESLEME KABLOSU DAMAR ADEDİxKESİTİ		adet x mm2	5 x 4.0	5 x 4.0
ARA KABLO DAMAR ADEDİxKESİTİ		adet x mm2	(5x2.5)+(3x0.75)	(5x2.5)+(3x0.75)
BAKIR BORU ÇAPLARI		mm (inch)	Φ9.52/Φ15.9(3/8"/5/8")	Φ9.52/Φ15.9(3/8"/5/8")
DIŞ ÜNİTE CEVRE SICAKLIĞI ÇALIŞMA ARALİĞI (Soğutma ; Isitma)		°C	-15/+50;-15/+24	-15/+50;-15/+24

9) TÜKETİCİ İÇİN ÖNEMLİ NOTLAR

KULLANIM ÖMRÜ:

Klimaların kullanım ömrü "T.C. Gümrük ve Ticaret Bakanlığı ,Tükecinin ve Rekaben Korunması Genel Müdürlüğü'nün ilgili tebliği uyarınca 10 yıldır."

İTHALATÇI FİRMA

UNVAN :Modern Klima Teknolojileri Sanayi ve Ticaret Ltd. Ş.

ADRES : Alndağ Mah. Turgut Reis Cad. 147 sok. 6/12 Muratpaşa - ANTALYA

TEL :[phone]

FAKS :0242 242 1562

İMALATÇI FİRMA

UNVAN :GD MIDEA AIR-CONDITIONING EQUIPMENT CO.LTD.

"CE ve EEE ve ROHS YÖNETMELİĞİNE" uygun ürelmişr. "

SERVİS İSTASYONLARI ve YEDEK PARÇA TEMİNİ: Klimanızın bakım, onarım ve yedek parça ihyaçları için, Klimanızı san aldığınız yetkili sacıya veya aşağıda belirlen merkezlerimize lüen başvurunuz.

Not: Tüm Türkiye'deki yetkili servislerimiz için cihazınızın içinden çıkan "Garan Belgesi ve Yetkili Servis El Kitabı" na başvurabilirsiniz.

SERVİS İSTASYONLARI:

MERKEZ SERVİS (ANTALYA)

UNVAN :Modern Klima Teknolojileri Sanayi ve Ticaret Ltd. Ş.

ADRES :Alndağ Mah. Turgut Reis Cad.147 sok. 6/12 Muratpaşa-ANTALYA

TEL :[phone]

FAKS :0242 242 15 62

MERKEZ SERVİS (İSTANBUL)

UNVAN :Modern Klima Teknolojileri Sanayi ve Ticaret Ltd. Ş.

ADRES :İncirli Bostan Yeni yol Sok. No 24/2 80010 Acıbadem Kadıköy-İSTANBUL

TEL :[phone]

FAKS :0216 428 66 75

Yetkili Servis Listesi :

BÖLGE	İL	İLÇE	FİRMA ADI	TELEFON
AKDENİZ	ADANA	MERKEZ	ATLANTİK İKL.MAK. MÜH. İNŞ. MİM. EML.TİC. VE SAN. LTD.ŞTİ.	0322 2268576
AKDENİZ	ADANA	SEYHAN	ÇELİK PVC ALU.DOĞ.İKLİM.HAVA.SİST.İNŞ.SAN.TİC.LTD.ŞTİ.	0322 2271044
AKDENİZ	HATAY	ANTAKYA	YÜCE SOĞUTMA - ÖZCAN YÜCE	0326 2146507
AKDENİZ	ANTALYA	MURATPAŞA	MODERN KLİMA TEKNOLOJİLERİ SAN.VE TİC.LTD.ŞTİ.	0326 2160986
AKDENİZ	HATAY	ANTAKYA	ÖZ YÜCE ISITMA SOĞUTMA SİSTEMLERİ-HÜSEYİN YÜCE	0326 2238686
AKDENİZ	HATAY	ANTAKYA	ÇEKMEN TEKNİK-MUSTAFA ÇEKMEN	0326 2124345
DOĞU ANADOLU	ELAZIĞ	MERKEZ	DOĞU İKLİMLENDİRME-MEHMET SERTKAYA	0424 2186804
EGE	İZMİR	EŞREFPAŞA	KOÇAK BEYAZ EŞYA-ERDOĞAN KOÇAK	0232 2285414
EGE	İZMİR	BORNOVA	ONK MÜH. ISI. SOĞ. KLİMA VE İNŞ. SAN. TİC. LTD ŞTİ	0232 3744455
G.DOĞU ANADOLU	GAZİANTEP	MERKEZ	MELTEM İKLİMLENDİRME ISIT ve SOĞ SİST SAN.veTİC.LTD.ŞTİ.	0342 3224880
İÇ ANADOLU	ESKİŞEHİR	MERKEZ	OSMAN KARABUDAK-OSKA KLİMA SOĞUTMA SİSTEMLERİ	0322 3203535
KARADENİZ	GİRESUN	MERKEZ	ALASKA SOĞUTMA-FATİH MEHMET İNCE	0454 2162089
MARMARA	İSTANBUL	MALTEPE	ARDA KLİMA ELEKT.MAKİNA SAN.veTİC.LTD.ŞTİ.	0216 3713007
MARMARA	İSTANBUL	BAHÇELİEVLER	ALPEREN MÜH.ISIT.SOĞ.SİS.SAN.veTİC.LTD.ŞTİ.	0212 5033536
MARMARA	İSTANBUL	ÜMRANIYE	DOĞ-TEK MÜHENDİSLİK TEKNİK SER. HİZ.-GÜLÇİN ERDAL KORKMAZ	0216 6117722
MARMARA	İSTANBUL	BAĞCILAR	HASSAS KLIMA MEKANIK BAKIM HİZ.	0212 6346088
MARMARA	İSTANBUL	BEŞİKTAŞ	ULUS KLİMA	0212 2656011
MARMARA	ADANA	SEYHAN	SONES MÜHENDİSLİK	0322 8880011
MARMARA	İSTANBUL	BEYLİKDÜZÜ	ENDER KLİMA HAVALANDIRMA	0212 8541941
MARMARA	İSTANBUL	ATAŞEHİR	BATU KLİMA SAN.	0216 4692249
MARMARA	BURSA	NİLÜFER	ERİŞ ENDÜSTRİYEL SOĞUTMA LTD. ŞTİ.	0224 2431528
MARMARA	BALIKESİR	MERKEZ	EMYIL TEKNİK	0266 2393968

"Son kullanıcı ve montörlere yardımcı olmak amacı ile bu kitapçık ürem esnasında fabrika tarandan ambalaj içine yerleşrilmiştir. Kitapçıklar ile ilgili ürem sonrası tespit edilebilecek olası revizyonlar ihmali ile montaj ve kullanım esnasında, ithalatçı distribütör rma tarandan hazırlanmış ve yayınlanmış revize kitapçıklar ve duyurular esas alınmalıdır. Kitapçıklar için lüen www.modernklima.com.tr adresini ziyaret ediniz."
