KULLANIM KILAVUZU AL32 LB M410 ALTUS

Monitör Kullanma Kılavuzu

√ ALTUS

Lütfen önce bu kılavuzu okuyun!

Değerli Müşterimiz,

Bu ürününü tercih ettiğiniz için teşekkür ederiz. Yüksek kalite ve teknoloji ile üretilmiş olan ürünlerünüzün size en iyi verimi sunmasını istiyoruz. Bunun için, bu kılavuzun tamamını ve verilen diğer belgeleri ürünü kullanmadan önce dikkatle okuyun ve bir başvuru kaynağı olarak saklayın. Ürünü başka birisine verirseniz, kullanma kılavuzunu da birlikte verin. Kullanma kılavuzunda belirtilen tüm bilgi ve uyarıları dikkate alarak talimatlara uyun. Bu kullanma kılavuzunun başka modeller için de geçerli olabileceğini unutmayın. Kullanma kılavuzu birden fazla model içeriyorsa, modeller arasındaki farklar kılavuzda açık bir şekilde belirtilmiştir.

Semboller ve açıklamaları

Kullanma kılavuzunda şu semboller yer almaktadır:

	Önemli bilgiler veya kullanımla ilgili faydalı ipuçları.
	Can ve mal açısından tehlikeli durumla-ra karşı uyarı.
	Elektrik çarpmasına karşı uyarı.

Ambalaj atığını evsel veya diğer atıklarla birlikte atmayın, yerel otoritenin belirttiği ambalaj toplama noktalarına atın.

3 kUrUUM Ve GÜVenlik

4 Çevre koruma ile ilgili önemli notlar

4 Durağan resimler ile ilgili notlar

5 BAĞİAnTI/HAZIrllk

5 Elektrik kablosunu bağlama

5 Uzaktan Kumandaya Pil Takma

6 Genel BAklş

6 Monitör cihazının bağlantıları

6 Monitör cihazının üzerindeki kumanda elemanları

7 Uzaktan kumanda - ana fonksiyonlar

9 Görüntü ayarları

10 Ses ayarları

11 MOniTÖrÜn çAİİŞMASI

11 Temel fonksiyonlar

11 Zoom fonksiyonu

11 Zap fonksiyonu

11 Görüntü formatını değiştirme

12 TeleTekST MOdU

12 TOP text veya FLOF text modu

12 Ek fonksiyonlar

13 kOnFOr FOnkSİYOnlAr

13 AYARLAR menüsünü açma

13 Dil Ayarları

13 Zamanlayıcı Ayarları

14 Ebeveyn Ayarları

14 Monitörün en baştaki durumuna sıfırlama

15 HArİCİ CİHAZİArİ kUllAnMA

15 DIGI LINK

16 Yüksek çözünürlük - HD ready

16 Bağlantı seçenekleri

17 Harici cihaz bağlama

17 Kulaklıklar

18 Hi-fi sistemi

18 Bilgisayarı bağlama

18 Bilgisayar için kanal pozisyonunu seçme

18 Bilgisayar için ayarlar

19 BilGiler

19 Ürün Fışı

19 Diğer bilgiler

19 Yetkili satıcılar için servis bilgileri

19 Çevre uyarısı

20 TÜkeTiCi HİZMeTleri

20 Müşteri memnuniyeti politikası

Monitörü kurarken lütfen aşağıdaki bilgilere dikkat edin.

Bu monitor, görüntü, ses sinyallerini almak üzere tasarlanmıştır. Başka türlü bir kullanım kesinlikle yasaktır.
En uygun izleme mesafesi köşeden köşeye ekran uzunluğunun 5 katıdır.
■ Ekrana düşen dış ışık, görüntü kalitesini bozar.
Yeterli havalandırma sağlamak için duvar ünitesinin içinde, monitörün etrafında en az 10 cm'lik boşluğu bıraktığınızdan emin olun.
Monitörü iç mekanlarda kullanım amacıyla tasarlanmıştır. Açık alanda kullanılacaksa, yağmur ve su sıçraması gibi nem yaratan koşullar güvenlik riski yaratacağı için korunmasını sağlayın.
■ Monitörü hiçbir şekilde nemli ortamlarda kullanmayın.
Monitörün üstüne vazo gibi sıvı içeren eşyaları koymayın. İçindeki sıvı dökülüp güvenlik riski oluşturabilir.
■ Monitörü sert, düz bir yüzeye yerleştirin.
Monitörün üzerine gazete gibi nesneleri, altına ise bez ya da benzer eşyaları koymayın.
Soğutmayı olumsuz etkileyeceğinden, monitör setini ıstıcılaların yakınına ya da doğrudan güneş ışığına maruz kalacağı yerlere yerleştirmeyin.
Ortam isisının yüksek olması monitor kullanım ömrünü azaltır.
Monitör setini hiçbir koşulda açmayın. Açılması durumunda güvenlik riski oluşabilir ayrıca ürününüz garanti kapsamından çıkar.
Elektrik kablosunun ya da AC/DC adaptör (cihazla birlikte verildiyse) hasarlı olmadığından emin olun.
Monitörü yalnızca birlikte verilen elektrik kablosu ya da AC/DC adaptör ile çalıştırılabilir.
Monitörü şebeke fişi topraklı ise mutlaka topraklı bir prize bağladığınıza emin olun.
Monitörü elektrik prizine, yalnızca harici cihazları ve anteni bağladıktan sonra takın.
Monitörü elektrik fişine/prizine kolayca erişilebildiğinden emin olun.
■ Monitörü çalışırken başka cihazları bağlamayın. Bağlamadan önce diğer cihazları da kapatın.
Yıldırımlar tüm elektrikli cihazlar için tehlikelidir. Monitör kapalı olsa bile, şebekeye düşen yıldırım monitöre hasar verebilir. Fırtına sırasında her zaman elektrik fislerini sökün.
Monitörün ekranını ve kabinini kuru veya hafif nemlendirilmiş yumuşak bir bezle temizleyin. Islak bez ve deterjan (Cam Temizleyici, kolonya ve diğer tüm temizlik kimyasalları) kullanmayın. Bezi nemlendirmek için yalnızca normal su kullanın.

Monitörü nereye yerleştireceğinize karar verirken, mobilya yüzeylerinin çoğunun kimyasal katkılar içeren çeşitli tiplerdeki lake ya da plastikle kaplı olduğunu unutmayın. Bunlar, monitörün ayaklarında korozyona yol açarak mobilyanın yüzeyinde çıkarması zor ya da imkansız olabilecek lekelere neden olabilir.

LCD/LED monitor ekranı en yüksek kalite standartlarına uygundur ve piksel hataları bakımından kontrol edilmiştir. Üretimde yüksek derecede itina gösterilmesine rağmen teknolojik nedenlere bağlı olarak birkaç pikselin hatalı olma olasılığı vardır. Bu tür piksel hataları, DIN normunca belirlenen sınırlar dahilinde olması kaydıyla, cihazın garanti kapsamı uyarınca bir arıza olarak kabul edilmez.

Yangın çıkmasını önlemek için, mumları veya diğer açık alev kaynaklarını her zaman bu üründen uzak tutun.

Monitörü, cep telefonu, mikro dalga fırın ve bunun gibi yüksek frekanslı dalgalarla çalışan cihazlardan mümkün olduğunca uzak olacak şekilde kullanın. Aksi taktirde radyo dalgaları sebebiyle monitor hatalı çalışabilir.

Pilleri doğrudan güneş ışığı, ateş vb. etkenlere ve aşırı sıcağa maruz bırakmayın.

Kullanılmış pillerle yeni pilleri, bir arada kullanmayın.

- Biten pilleri sadece aynı model, değer ve özelliklerdeki pillerle değiştirin.

Pillerin doğru şekilde atılmasını sağlayarak, pillerin uygun olmayan şekilde atılması neticesinde çevre ve insan sağlığında meydana gelebilecek potansiyel zararların engellenmesine katkıda bulunmuş olacaksınız.

■ Ürünün Ambalajı ile ilgili Uyarı:

Ürününüzde kullanılan ambalajlar geri dönüşümü mümkün ambalajlardır. Ürününzün ambalajlarının çevresel açıdan geri dönüşüm sürecine katılmasını suglamanız için yerel resmi makamların kurallarına uygun olarak ambalajların ayrı olarak atılmasını sağlayınız.

Dikkat:

Monitör için bir duvar montaj kiti kullanmayı istiyorsanızı, duvar montaj kitinin montaj talimatlarını dikkatlı bir şekilde okuduğunuzdan emin olun veya bu kiti uzman yetkili saticınıza monte ettirin.
Duvar montaj kitini satın alırken, monitör üzerindeki tüm sabitleme noktalarının karşılıklarının montaj kitinde de bulunduğundan ve montaj sırasında bunların hepsinin kullanıldığından emin olun.
Duvar askısı dışındaki kullanımlarda, monitör sadece kutu içerisinde çıkan ayak ile birlikte kullanınız. Ayaksız ya da farklı bir ayak kullanımında monitör devrilebileceği için güvenlik riski oluşturacaktır.

Enerji tasarrufu ile ilgili yapılması gerekenler

Monitörü izlemediğiniz zamanlarda açık olarak bırakmayınız, bekleme konumuna alınız. Eğer uzun süre monitorü kullanmayacak iseniz, şebeke anahtarından (varsa) veya fişini prizden çekerek kapalı konumda bırakınız.
Monitörü izlediğiniz ortamdaki çevreden gelen gürültüyü önleyiniz. Monitörün ses seviyesini, yüksek seviyelere çıkartmamak enerji tasarrufu sağlar.
Monitörün konumunu belirlerken, gün ışığının mönitörün ekranının ön tarafından almayacak şekilde, mümkünse ışığı ekranının arkasından alacak şekilde ayarlayınız. Bu sayede kontrast ayarını yükseltmeden kullanabilir ve enerji tasarrufu sağlarsınız.

Ürünün taşınması

Ürünün orijinal kutusunu saklayın ve orijinal kutusu içinde taşıyın. Kutu üzerinde yazılı olan işaretlere ve açıklamalara uyun. Orijinal kutu yoksa ürünü, balon kabarcıklı ambalaja veya kalın bir mukavvaya sarın ve taşınma sırasında hasar görmemesine dikkat edin.

Ürünü taşımadan önce elektrik fişini prizden çekin.

Diğer cihazlardan gelen bağlantı kablolarını sökün.

AEEE Yönetmeliğine Uyum ve Atık Ürünün Elden Çıkarılması

Bu ürün, T.C. Çevre ve Şehircilik Bakanlığı tarafından yayımlanan "Atık Elektrikli ve Elektronik Eşyaların Kontrolü Yönetmeliği"nde belirtilen zararlı ve yasaklı maddeleri içermez. AEEE Yönetmeliğine uygundur. Bu ürün, geri dönüşümlü ve tekrar kullanılabilir nitelikteki yüksek kaliteli parça ve malzemelerden üretilmiştir. Bu nedenle, ürünü, hizmet ömrünün sonunda evsel veya diğer atıklarla birlikte atmayın. Elektrikli ve elektronik cihazların geri dönüşümü için bir toplama noktasına götürün. Bu toplama noktalarını bölgenizdeki yerel yönetime sorun. Kullanılmış ürünleri geri kazanıma vererek çevrenin ve doğal kaynakların korunmasına yardımcı olun. Ürünü atmadan önce çocukların güvenliği için elektrik fisini kesin.

PCB Uygunluğu:

"PCB (Poliklorlubifenil) içermez."

Çevre koruma ile ilgili önemli notlar

Aşağıda anlatılan işlemler sayesinde, doğal kaynakların tüketimini azaltabilir ve elektrik faturalarınızı düşürerek para tasarrufu yapabilirsiniz.
Monitörü birkaç gün boyunca kullanmayacaksanız, çevre ve güvenlikle ilgili gerekliliklerden dolayı fişini prizden çekin. Bu durumda elektrik harcamayacaktır.
Monitör üzerinde açma kapama düğmesi varsa, bu düğ-meyi kullanarak cihazı kapatmanız da yeterli olacaktır. Böylece monitor elektrik tüketimi hemen hemen Sıfır Watt'a incektir.
Monitör standby modundayken daha az enerji tüketir. Ancak, bazı monotörlerde, cihazın doğru çalışabilmesi için standby modunda bırakılmasını gerektiren açılma zamanlayıcısı gibi bazı özellikler vardır.
Cihazınız, parlaklık ayarı azaltıldığında daha az enerji har-cayacaktır.

Durağan resimler ile ilgili notlar

Ekranda uzun süreli aynı görüntünen izlenmesi, sabit resmin arka planda zayıf olarak belirmesine neden olabilir. Arka planda belirebilecek zayıf resim(ler), LCD/LED teknolojisi kaynaklıdır ve garanti kapsamında müdahale gerektirmez. Bu durumlar ile karşılaşmamak ve/veya etkiyi en aza indirmek için aşağıdaki önerileri uygulayabilirsiniz.
Aynı sabit bir görüntünc çok uzun süreli ekranda olmasını engelleyiniz.
Tam ekran olmayan görüntülerin sürekli ekranda kalmasını engelleyiniz; yayını tarafından tam ekran yollanmayan içerikleri görüntü formatlarını değiştirerek tam ekran haline getirebilirsiniz.
Monitörü yüksek parlaklık ve/veya kontrast değerleri ile izlemeniz, bu etkinin daha hızlı belirmesine neden olacağından, monitörü memnun olacağını en düşük parlaklık ve kontrast seviyesinde izlemeniz önerilir.

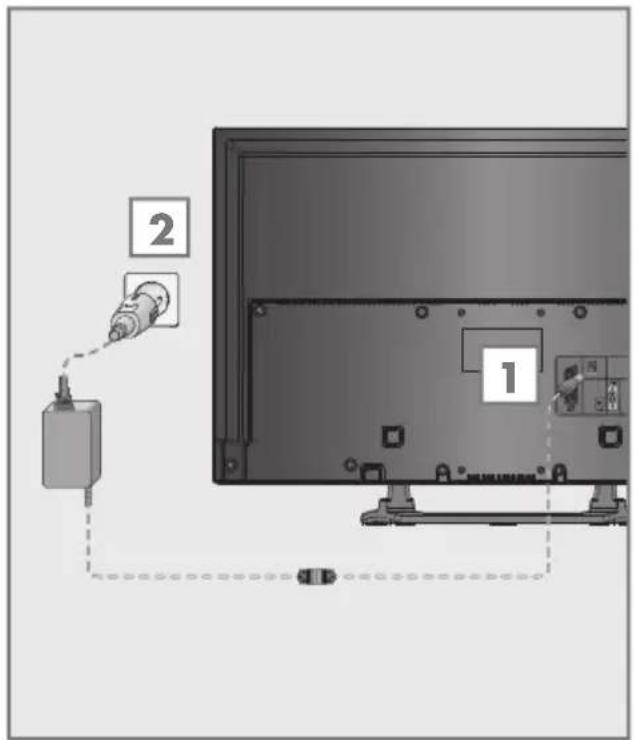

Elektrik kablosunu bağlama

1 Adaptörü monitor setinin »DC IN« girişine takın.
2 Elektrik kablosunu duvardaki prize takin.

Notlar:

Elektrik kablosunu prize takmadan önce adaptörün monitöre takılmış olduğuna emin olun
Cihazı elektrik prizine yalnızca harici cihazları ve anteni bağladıktan sonra takın.
Yürürlükteki güvenlik standartlarını karşılamayan adaptör fişi ya da uzatma kablosu kullanmayın. Elektrik kablosunun üzerinde değişiklik yapmayın.

Uzaktan Kumandaya Pil Takma

1 Kapağını çıkartarak pil yuvasını açın.
2 Pilleri yerleştirin (2 x 1,5 V micro, örneğin R03 veya AAA). Pil kutuplarına dikkat edin (pil yuvasının tabanında işaretlidir).
3 Pil yuvasını kapatın.

Not:

Uzaktan kumandanın komutlarına artık tam olarak reaksiyon göstermiyorsa piller bitmiş olabilir. Bitmiş piller, kesinlikle pilyuvasında bırakılmamalıdır.
Kullanılmış pillerden kaynaklanan zararlardan dolayı üretici sorumluluk kabul etmemektedir.

Çevre ile ilgili not

Pil veya cihaz ambalajı üzerinde bulunan bu sembol, bu cihazla birlikte verilen pilin evsel atık olarak değerlendirilmemesi gerektiğini göstermektedir. Bazı piller üzerinde, bu sembol kimyasal bir sembolle birlikte kullanılabilir. Pillerin içindeki civa oranı %0.0005'den fazlaysa civa için HG kimyasal sembolü, kurşun oranı %0.004'ten fazlaysa kurşun için Pb kimyasal sembolü eklenir. Ağır metal ihtiva etmeyenler de dahil olmak üzere, piller evsel atıklarla birlikte atılmamalıdır. Lütfen kullanılmış pilleri çevreye zarar vermeyecek şekilde imha edin. Bulunduğunuz bölgedeki yasal yönetmelikleri öğrenin.

Monitör cihazının bağlantıları

DC IN Adaptör girişi.

AV1 / S-VHS Euro/AV soketi (CVBS sinyali, RGB sinyali); S-Video kamera için görüntü ve ses sinyali girişi (Skart-S-VHS dönüştürücü ile).

Audio Bilgisayar için ses sinyali girişi; Ses sinyali girişi (YUV sinyali).

PC-IN / Y Pb Pr VGA soketi, bilgisayar için görüntü sinyali girişi; Görüntü sinyali girişi (YUV sinyali).

Kulaklık bağlantısı (3.5 mm jak); Harici ses çıkışı.

USB Sadece servis amaçlıdır.

HDMI HDMI soketi, görüntü/ses sinyali girişi (HDMI).

Monitör cihazının üzerindeki kumanda elemanları

Monitörü stand-by konumundan açar ve stand-by konumuna geçirir.

- Ses azaltma düğmesi.

V/P Bu tuş işlevsizdir.

+ Ses arttirma düğmesi.

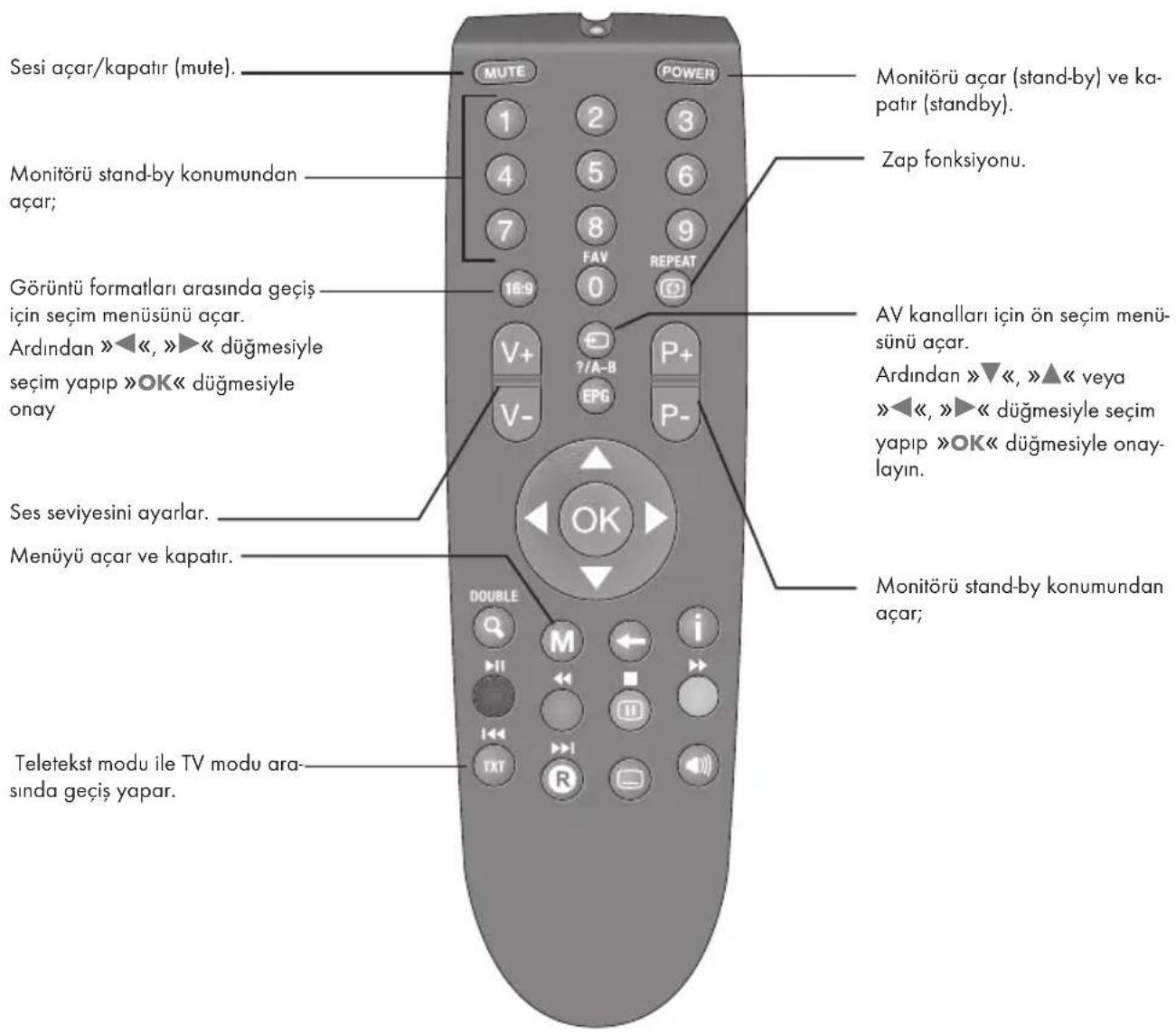

Uzaktan kumanda - ana fonksiyonlar

Sesi açar/kapatır (mute). Monitörü stand-by konumundan açar; Görüntü formatları arasında geçiş için seçim menüsünü açar. Ardından »◀«, »▶« düğmesiyle seçim yapıp »OK« düğmesiyle onay Ses seviyesini ayarlar. Menüyü açar ve kapatır. Teletekst modu ile TV modu arasında geçiş yapar. MONITörü açar (stand-by) ve kapatır (standby). Zap fonksiyonu. AV kanalları için ön seçim menüsünü açar. Ardından »▼«, »▲« veya »◀«, »▶« düğmesiyle seçim yapıp »OK« düğmesiyle onay layın. Monitörü stand-by konumundan açar;

İmleç Kontrol

İmleci menülerde yukarı ve aşağı kaydırır.

İmleci menülerde sola/sağa hareket ettirir.

OK Çeşitli fonksiyonları etkinleştirir.

Uzaktan kumanda - tüm fonksiyonlar

16:9

Teletekst modunda ekran bölme fonksiyonunu seçer;

REPEAT Teletekst modunda alt sayfaları seçer.

EPG ?/A-B Teletekst modunda cevapları gösterir.

DOUBLE Görüntüyü büyütür;

Teletekst modunda çift karakter boyutuna geçer;

Bir önceki menüye geçer;

i

Kaynak ile ilgili bilgileri görüntüler;

Teletext modunda index sayfasını açar.

(Kırmızı)

Teletekst modunda sayfa seçer; Menülerde çeşitli fonksiyonları seçer / etkinleştirir.

(Yeşil)

Teletekst modunda sayfa seçer; Menülerde çeşitli fonksiyonları seçer / etkinleştirir.

(Sari)

Teletekst modunda sayfa seçer; Menülerde çeşitli fonksiyonları seçer / etkinleştirir.

(Mavi)

Teletekst modunda sayfa seçer; Menülerde çeşitli fonksiyonları seçer / etkinleştirir.

TXT

Dosya tarayıcısında önceki parça/ görüntü fonksiyonunu seçer.

Teletekst modunda sayfa durdurma.

Bu tuş işlevsizdir.

Teletekst modunda sayfayı güncelleştirir.

Görüntü ayarları

1 »M« düğmesiyle menüyü açın.
2 »▼« veya »▲« düğmesiyle »GÖRÜNTÜ AYARLARI« menüsünü seçin ve »OK« düğmesiyle onaylayın.

»GÖRÜNTÜ AYARLARI« menüsü görüntülenir.

GÖRÜNTÜ AYARLARI Resim Modu Kullanıcı Parlaklık 50 Kontrast 100 Netlik 75 Renk 65 Renk Sıcaklığı Normal Gelişmiş Ayar DNR Düşük Mpeg NR Düşük

3 » ▼« veya »▲« düğmesiyle »Resim Modu«, »Parlaklık«, »Kontrast«, »Netlik«, »Renk« veya »Renk Sıcaklığı« öğesini seçin.

»«« veya »« düğmesiyle değeri seçin ve »OK« düğmesiyle onaylayın.

4 Resim Modu menüsünde »Eko TV«, »Kullanıcı«, »Spor«, »Film«, »Doğal«, »Canlı« veya »Oyun« öğelerinden istediğiniz görüntü ayarını seçin.

Not:

»Oyun« görüntü ayarı sadece »HDMI« »Component« ve »PC« modlarında seçilebilir.

Notlar:

Görüntü Ayarları menüsünde »Parlaklık«, »Kontrast«, »Netlik«, »Renk« veya »Renk Sıcaklığı öğelerini seçip «« veya »»« düğmesiyle değeri seçilirken ekran ortadan ikiye bölünerek sol tarafta mevcut ayar, sağ tarafta yapılan yeni ayar görüntülenir.
Diğer ayarlar »GÖRÜNTÜ AYARLARI« menüsünün devamında yer almaktadır.

5 »▼« düğmesiyle »DNR«, »Mpeg NR.«, »Canlı Renk«, »Mükemmel Netlik«, »Film Modu«, »Gamma«, »Dinamik Kontrast«, »Dinamik Arka Işık« veya »Arka Işık« öğesini seçin.

»◀« veya »▶« düğmesiyle değeri seçin ve »OK« düğmesiyle onaylayın.

Notlar:

Dijital ve AV önayarlı pozisyonlarda yalnızca »Mpeg NR.« fonksiyonunu seçebilirsiniz.
»Mpeg NR.«, MPEG sıkıştırmasına sahip dijital istasyonlardan gelen (DVB-T alıcılarından veya DVD oynaticılar- dan gelenler gibi) kusurlardan (piksel blokları) kaynaklı paraziti azaltır.
»Film Modu« TV ve tüm kaynaklarda film sinyallerini otomatik olarak algılar ve işler. Bu sayede en iyi resim kalitesi ayarlanır.

TV ve tüm kaynaklarda 480i, 576i ve 1080i modlarında kullanılabilir.

»Film Modu«, »Açık« seçildiğinde film sinyali olmayan yayınlarda alt yazıların takılarak ilerlemesi, kırılması veya görüntüde ince yatay çizgiler oluşması gibi sorunlara yol açabilir.

»Dinamik Kontrast« ideal kontrastı elde etmek amacıyla görüntü içeriğine göre ayarlanır.
»Dinamik Arka Işık« arka ışık, ideal arka ışığı elde etmek amacıyla görüntü içeriğine göre ayarlanır.
Ekran ışığını yalnızca »Dinamik Arka Işık« fonksiyonu kapalıyken değiştirebilirsiniz.

6 Ayarı sonlandırmak için »M« düğmesine basın.

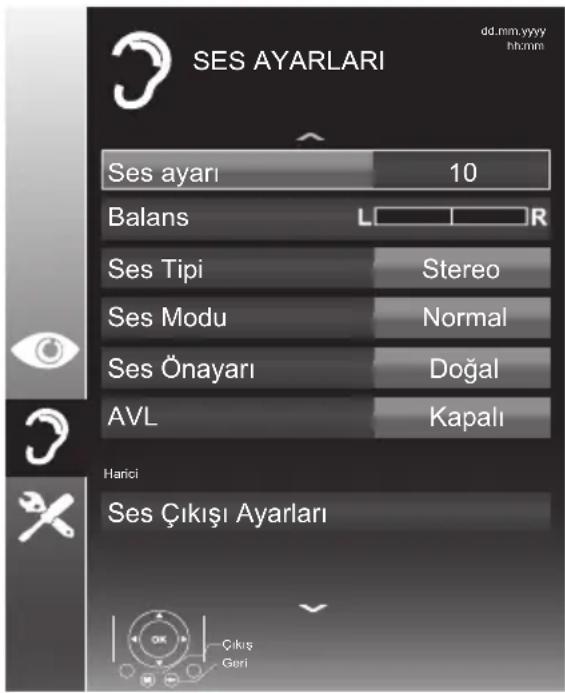

Ses ayarları

1 »M« düğmesiyle menüyü açın.
2 »▼« veya »▲« düğmesiyle »SES AYARLARI« menüsünü seçin ve »OK« düğmesiyle onaylayın. - »SES AYARLARI« menüsü görüntülenir.

SES AYARLARI dd.mm,yyyy hh:mm Ses ayarı 10 Balans L R Ses Tipi Stereo Ses Modu Normal Ses Önayarı Doğal AVL Kapalı Harici Ses Çıkışı Ayarları Çıkış Geri

Not:
■ ilave işlemler aşağıdaki bölümlerde açıklanmıştır.

Ses Ayarı

1 » ▼ « veya »▲« düğmesiyle »Ses Ayarı« öğesini seçin ve »◀« veya »▶« düğmesiyle ayarlayın.

Balans

1 » ▼« veya »▲« düğmesiyle »Balans« öğesini seçin ve »◀« veya »▶« düğmesiyle ayarlayın.

Stereo / iki kanalli, mono

Cihaz, örneğin, ses kanalı B'de orijinal sesli film (ekran: »Dual II«) ve ses kanalı A'da dublajlı versiyon (ekran: »Dual I«) gibi iki kanallı programları alıyorsa, istediğiniz ses kanalını seçebilirsiniz.

Cihaz stereo veya Nicam programlar alırsa, otomatik olarak stereo sese geçer (ekran: »Stereo«).

Stereo ses alım kalitesi kötüyse sesi »Mono«'ya geçirebilirsiniz.

1 »▼« veya »▲« düğmesiyle »Ses Tipi« öğesini seçin ve »◀« veya »▶« düğmesiyle ayarlayın.

Stereo genişliği

Stereo programlar için ses çıkışını genişletir ve mono ses alımında sesi iyileştirir.

1 »▼« veya »▲« düğmesiyle »Ses Modu« öğesini seçin.
2 »◀« veya »▶« düğmesine basarak »Uzaysal« öğesini seçin.

Ses efekti

Ses Önayarı, üç önceden ayarlı ses ayarı (Müzik, Doğal ve Konuşma) ve bir tane de kendiniz oluşturabileceğiniz bir ses ayarı (Kullanıcı) sunmaktadır.

1 »▼« veya »▲« düğmesiyle »Ses Önayarı« öğesini seçin.
2 »◀« veya »▶« düğmesine basarak »Müzik«, »Doğal« veya »Konuşma« ayarını seçin.

Not:

»Kullanıcı« seçeneği »Ses modu« ayarı »Normal« veya »Uzaysal« seçildiğinde aktiftir.

SRS TruSurround HD

SRS TruSurround HD monitor setine entegre olarak kurulmuş ve Surround Sound etkisi yaratmak için yalnızca cihaz içi hoparlörlere gereksinimi olan patentli bir ses teknolojisidir.

1 »▼« veya »▲« düğmesiyle »Ses Modu« öğesini secin.
2 »◀« veya »▶« düğmesiyle »SRS TS HD« ayarını seçin.
3 »▼« veya »▲« düğmesiyle »SRS Ses Önayarı« öğesini seçin.
4 »◀« veya »▶« düğmesiyle »Müzik«, »Doğal« veya »Konuşma« ayarından tercih edilen değeri seçin.

Ekolayzer

Ekolayzer, kendiniz oluşturabileceğiniz bir ses ayarı sunmaktadır.

Ekolayzer öğesi, »Ses Modu« »Uzaysal« veya »Normal«, »Ses Önayarı« öğeside »Kullanıcı« seçildiğinde menüde görüntülenir.

1 »▼« veya »▲« düğmesiyle »Ekolayzer« öğesini seçin ve »OK« düğmesiyle onaylayın. - »EKOLAYZER« menüsü açılır.

Not:

»Ses Modu« öğesinde »SRS TS HD« ayarı seçilmissse, »Ekolayzer« öğesi menüde görüntülenmez.

2 »120Hz« frekans bandını »▼« veya »▲« düğmesiyle seçin.

»« veya »« düğmesiyle tercih edilen değeri ayarlayın.

3 Sonraki frekans bandını »▼« veya »▲« düğmesiyle seçip ayar işlemini tekrarlayın.
4 Ayarı kaydetmek için »←« düğmesine basın.

Ayarları sonlandırma

1 Ayarları sona erdirmek için »M« düğmesine basın.

SRS Labs, Inc. ticari markasıdır.

TruSurround HD teknolojisi, SRS Labs, Inc. lisansı ile üretilmiştir.

Temel fonksiyonlar

Açma ve kapatma

1 Monitörü bekleme modundayken açmak için »PO-WER«, »1...0« veya »P+« veya »P-« düğmesine basın.
2 Monitörü stand-by modunda almak için »POWER« düğmesine basın.

AV kanallarını seçme

1 »→« düğmesiyle »Kaynak Seçin« menüsünü açın.
2 »◀«, »▶« veya »▼«, »▲« düğmesiyle istediğiniz AV kanalı pozisyonunu seçin ve »OK« düğmesiyle onaylayın.

Ses seviyesini ayarlama

1 »V+« veya »V-« düğmesiyle ses seviyesini ayarlayın.

Sesi kapatma

1 Sesi kapatıp (mute) yeniden açmak için »MUTE« düğmesini kullanın.

Bilgileri görüntüleme

1 Bilgileri görüntülemek için »İ« düğmesine basın.
- Kısa bir süre ekrandaki menü otomatik olarak kaybolur.

Zoom fonksiyonu

Bu fonksiyon sayesinde, görüntüyü büyütebilirsiniz.

1 »« düğmesine ard arda basarak merkez odaklı üç kademede büyütülür.

Zap fonksiyonu

Bu fonksiyonu, izlemekte olduğunuz kaynağı kaydetmenize ve başka kaynağa geçmenize (zap yapma) olanak tanır.

1 Zap hafızasına kaydetmek istediğiniz kaynağı (örneğin, AV1) seçin ve » « düğmesiyle kaydedin.
2 Zap hafızasına kaydetmek istediğiniz diğer kaynağı seçin.
3 Bu durumda, » ◎ « düğmesini kullanarak kayıtlı kaynak (örnekteki kanal AV1'dir) ile daha önce izlemekte olduğunuz kanal arasında geçiş yapabilirsiniz.
4 Zap fonksiyonundan çıkmak için »M« düğmesine basın.

Görüntü formatını değiştirme

Euro-AV soketi üzerinden 16:9 formatı tespit edilmesi halinde monitor otomatik olarak bu formata geçer.

1 »16:9« düğmesiyle görüntü formatını seçin. Seçilen görüntü formatı (örneğin »16:9«) ekrana gelir.
- Aşağıdaki görüntü formatlarından birini seçebilirsiniz:

»Otomatik« formatı

Görüntü formatı, 16:9 formatındaki programlar için otomatik olarak »16:9« ayarına geçirilir.

Görüntü formatı, 4:3 formatındaki programlar için otomatik olarak »4:3« ayarına geçirilir.

»16:9« ve »14:9« formatları

4:3 formatındaki programlar sırasında, »16:9« veya »14:9« seçilmesi halinde görüntü yatay olarak gerilir.

Görüntü geometrisi yatay olarak gerilir.

Gerçek 16:9 sinyal kaynaklarında (uydu alicısından veya Euro-AV soketinde), görüntü doğru geometriye sahip olacak şekilde ekranı tümüyle doldurur.

»4:3« formati

Görüntü 4:3 formatında gösterilir.

»LetterBox« formati

Letterbox ayarı, özellikle 16:9 formatındaki programlar için uygundur.

Genellikle ekranın üst ve altında bulunan siyah kenarlıklar ortadan kaldırılır; 4:3 görüntü ekranı doldurur.

İletilen görüntüler büyütlür ancak üst ve alttan biraz kırpılır.

Görüntü geometrisi değişmeden kalır.

»Altyazi« formatı

Ekranın alt kısmında görünen altyazıları okuyamazsanız, »Alt-yazı« öğesini seçin.

»Panorama« formati

Bu ayar, büyük genişlik/yükseklik oranına sahip filmler için uygundur.

4:3 formatındaki programlar sırasında, »Panorama« fonksiyonunun seçilmesi halinde görüntü yatay olarak gerilir. Görüntü geometrisi yatay olarak gerilir.

»Overscan«

Bu mod seçili olduğunda Component girişlerinden gelen yüksek çözünürlüklü görüntü kırpılmadan orjinal boyutları ile ekrana gelir. Bu mod sadece HDMI modu ve 720p ve üzeri çözünürlüklerde aktif olur.

TOP text veya FLOF text modu

1 Teletext moduna geçmek için »TXT« tuşuna basın.
2 Teletext sayfalarını doğrudan »1...0« tuşları ile seçebilirsiniz.

Sayfa 100'e dönmek için »« tuşuna basın.

Not:

Ekranın alt kısmında, kırmızı, yeşil ve ayrıca kanala bağlı olarak sarı ve mavi metin alanlarından oluşan bir bilgi satırı görüntülenir. Uzaktan kumandanızda bunlara karşılık gelen düğmeler bulunmaktadır.

3 Bir sayfa geri gitmek için »●« (kırmızı) tuşa basın.
4 Bir sayfa ileri gitmek için »●« (yeşil) tuşa basın.
5 Bölüm seçmek için »●« (sari) tuşa basın.
6 Konu seçmek için »●« (mavi) tuşa basın.
7 Teletext modundan çıkmak için »TXT« tuşuna basın.

Normal text modu

1 Teletext moduna geçmek için »TXT« tuşuna basın.
2 Teletext sayfalarını doğrudan »1...0« tuşları ile seçebilirsiniz.

Sayfa 100'e dönmek için »İ« tuşuna basın.

3 Bir sayfa geri gitmek için »▼« tuşa basın.
4 Bir sayfa ileri gitmek için »▲« tuşa basın.
5 Teletext modundan çıkmak için »TXT« tuşuna basın.

Ek fonksiyonlar

Bekleme süresini atlama

Bir sayfa aranırken, yayına geçebilirsiniz.

1 »1...0« düğmelerini kullanarak teletekst sayfa numarasını girin ve ardından »»« düğmesine basın.
- Sayfa bulunduğunda, sayfa numarası görüntülenir.

2 Teletekst sayfasına geçmek için »»« düğmesine basın.

Karakter boyutunu büyütme

Ekrandaki metni okumakta zorlanıyorsanız, karakter boyutunu iki katına çıkartabilirsiniz.

1 Teletekst sayfasının boyutunu büyütmek için »○« düğmesine art arda basın.

Sayfa durdurma

Birden çok sayfada, yayını yapan istasyon tarafından otomatik olarak kaydırılan birden çok alt sayfa bulunabilir.

1 Alt sayfaları »R« düğmesiyle durdurun.
2 Fonksiyondan çıkmak için »R« düğmesine basın.

Bir alt sayfayı doğrudan çağırma

Seçilen teletekst sayfasında alt sayfalar varsa, seçilmiş olan alt sayfanın numarası ve toplam sayfa sayısı görüntülenir.

1 » « düğmesiyle alt sayfayı çağırın.

2 Alt sayfa saçmak için »◀« veya »▶« düğmesine basın.
3 Fonksiyondan çıkmak için »« düğmesine basın.

Cevabı göster

Belirli teletekst sayfaları, çağrılabilen "gizli cevaplar" veya bilgiler içerir.

1 »EPG« düğmesiyle bilgileri görüntüleyin.
2 »EPG« düğmesiyle bilgileri gizleyin.

Ekranı bölme

Bu fonksiyonla, yayını sol tarafta, teletekst sayfasını ise sağ tarafta izleyebilirsiniz.

1 Ekranı bölme fonksiyonunu etkinleştirmek için »16:9« düğmesine basın.
- Yayın ve teletekst sayfası, ekranda yan yana görünür.
2 Ekranı bölme fonksiyonunu devre dışı bırakmak için »16:9« düğmesine basın.

AYARLAR menüsünü açma

1 »M« düğmesiyle menüyü açın.

2 »▼« veya »▲« düğmesiyle »AYARLAR« menüsünü seçin ve »OK« düğmesiyle onaylayın.

- »AYARLAR« menüsü görüntülenir.

AYARLAR Dil Ayarları Menü Türkçe Tarih ve Saat Ayarlan Tarih ve Saat Zamanlayıcı Ayarlan Uyku Zamanlayıcısı Kapalı Açılma Zamanlayıcısı Kapalı Kapanma Zamanlayıcısı Kapalı Otomatik Kapanma Kapalı Çıkış Geri

Not:

■ ilave işlemler aşağıdaki bölümlerde açıklanmıştır.

Dil Ayarları

Menü dilinin değiştirilmesi

1 » ▼« veya »▲« düğmesiyle »Menü« öğesini seçin ve »OK« düğmesiyle onaylayın.

- Dil seçim menüsü görüntülenir.

2 »▼ «, »▲«, »◀« veya »▶« düğmesiyle dili seçip »OK« düğmesiyle onaylayın.

3 Ayarı sona erdirmek için »M« düğmesine basın.

Zamanlayıcı Ayarları

Uyku zamanlayıcısı

»Uyku Zamanlayıcısı«, monitör için bir kapanma zamanı girebilirsiniz. Bu süre sona erdikten sonra monitör stand-by moduna geçer.

1 »▼« düğmesiyle »Uyku Zamanlayıcısı« öğesini seçin.
2 »◀« veya »▶« düğmesiyle kapanma zamanını seçin.

Not:

■ Fonksiyonu »◀« veya »▶« düğmesiyle »Kapalı« konumuna ayarlayarak kapatın.

3 Ayarı sonlandırmak için »M« düğmesine basın.

Açılma zamanlayıcısı menüsünde, monitör için açılış zamanı girebilirsiniz.

Monitör bekleme modundaki ayarlı süre geçtikten sonra önceden ayarlanmış ses ve istenen kanalla açılır.

1 »▼« düğmesiyle »Açılma Zamanlayıcısı« öğesini seçin ve »OK« düğmesiyle onaylayın. - »Oto açılma ayarı« menüsü görüntülenir.
2 »Mod« öğesinden »◀« veya »▶« düğmesiyle monitörün ne zaman açılması gerektiğini seçin.
3 »▼« veya »▲« düğmesiyle »Sinyal Kaynağı« öğesini seçip »◀« veya »▶« düğmesiyle monitorün açılmasını istediğiniz sinyal kaynağını seçin.
4 »▼« veya »▲« düğmesiyle »Ses Ayarı« öğesini seçin ve »◀« veya »▶« düğmesiyle ses seviyesini ayarlayın.
5 »▼« veya »▲« düğmesiyle »Saat Ayarla« ögesini seçin ve »1...0« düğmeleriyle zamanı girin.
6 »●« (yeşil) dügmesine basarak ayarı kaydedin.
7 Ayarı sonlandırmak için »M« düğmesine basın.

»Otomatik Kapanma« menüsünde, monitör için kapanma zamanı girebilirsiniz. Monitör, girilen süre geçtikten sonra bekleme moduna geçer.

1 »▼« düğmesiyle »Kapanma Zamanlayıcısı« öğesini seçin ve »OK« düğmesiyle onaylayın.
- »Oto kapanma ayarı« menüsü görüntülenir.
2 »Mod« öğesinden »◀« veya »▶« düğmesiyle monitorün ne zaman kapanması gerektiğini seçin.
3 »▼« veya »▲« düğmesiyle »Saat Ayarı« öğesini seçin ve »1...0« düğmeleriyle zamanı girin.
4 »●« (yeşil) dügmesine basarak ayarı kaydedin.
5 Ayarı sonlandırmak için »M« düğmesine basın.

Otomatik kapanma

Bu fonksiyon, monitör 5 dakika süreyle herhangi bir görüntü sinyali gönderilmediğinde veya Avrupa düzenlemeleri gereğince monitör tuş takımı ve kumandadaki herhangi bir tuşa basılmadığı sürece monitör 4 saat sonra stand-by moduna geçer.

1 »▼« düğmesiyle »Otomatik Kapanma« öğesini seçin.

2 Fonksiyonu »Açık« konumuna getirmek için »◀« veya »▶« düğmesine basın.

Not:

■ Fonksiyonu »◀« veya »▶« düğmesiyle »Kapalı« konumuna ayarlayarak kapatın.

3 Ayarı sonlandırmak için »M« düğmesine basın.

Ebeveyn Ayarları

Kontrol panelini kilitleme (çocuk kilidi)

Kontrol paneli kilidi etkinleştirildiğinde monitor düğmeler devre dışı kalacaktır.

1 »▼« düğmesiyle »Tuş Kilidi« öğesini seçip »OK« düğmesiyle onaylayın.
2 Gelen şifre ekranında »1...0« düğmeleriyle »1234« PIN kodunu girin.
3 »◀« veya »▶« düğmesiyle panel kilidini etkinleştirin (Açık) veya devre dışı bırakın (Kapalı).
4 Ayarı sonlandırmak için »M« düğmesine basın.

PIN kodunu değiştirme

Varsayılan kod olan »1234« yerine kişisel bir kod girebilirsiniz.

Lütfen kişisel kodunuzu not edin.

1 »▼« düğmesiyle »PIN Giriş« öğesini seçin ve »OK« düğmesiyle onaylayın.
2 »1...0« düğmeleriyle dört haneli mevcut PIN kodunuzu girin.
- »YENİ PIN OLUŞTUR« menüsü görüntülenir.

3 »1...0« düğmeleriyle dört haneli yeni kişisel PIN kodunuzu girin.

4 »1...0« düğmeleriyle kişisel PIN kodunuzu yeniden girin.

5 Ayarı sonlandırmak için »M« düğmesine basın.

Monitörün en baştaki durumuna sıfırlama

Bu fonksiyon, özel ayarları silmenize olanak tanır.

1 »▼« düğmesiyle »Fabrika Ayarlarına Dönüş« ögesini seçin ve »OK« düğmesiyle onaylayın.

2 Uyarı ekranında »●« (yeşil) düğmesine basın. - »Kurulum Rehberi« menüsü görüntülenir.

DIGI LINK

Monitörünüzde DIGI LINK özelliği bulunmaktadır. Bu özellik CEC (Tüketici Elektronik Kontrolü) protokolünü kullanır. CEC özelliği Monitörünüz ile DVD oynaticı STB veya video kaydedicinizi HDMI bağlantısı yaparak monitor uzaktan kumanda ile kontrol edilmesini sağlar. Bu özelliği bağ-

layacağınız cihaz da desteklemelidir.

Monitörünüz aşağıdaki fonksiyonları destekler. Özellikle hakkında detaylı bilgi için harici cihazınızın kullanma kılavuzunu okuyun.

Harici cihazın standby modundan açılması

Harici cihazınızı (örneğin DVD oynaticı) standby modundan açtığınızda, Monitörünüz standby modundan açılarak harici cihazın bağlı olduğu HDMI kaynağına geçecektir.

Monitörden HDMI kaynağının seçilmesi

Harici cihazınızı (örneğin DVD oynaticı) açtığınızda, monitörünüz harici cihazın bağlı olduğu HDMI kaynağına geçecektir. (Monitörünüz açık olması gerekir).

Menü dilinin seçilmesi

Monitörünüzden menü dilini seçtiğinizde harici cihazınızında menü dili değişcektir. (Dvd oynaticınız destekliyorsa)

Standby modundan cihazın kapatılması

Monitörünüzü bekleme konumuna (standby) aldıktan sonra, harici cihaz açıksa (örneğin DVD oynaticı) harici cihazınız bekleme konumuna geçecektir.

DIGI LINK özelliği monitorünüzde sürekli etkindir.

Harici cihazınızda bu özelliğin nasıl aktif edildiğini öğrenmek için cihazın kullanım kılavuzuna bakınız.

Etkin harici cihaz arama ve seçimi

Bu monitöre DIGILINK özelliğini destekleyen 11 cihaz bağlayabilirsiniz.

1 »M« düğmesiyle menüyü açın.

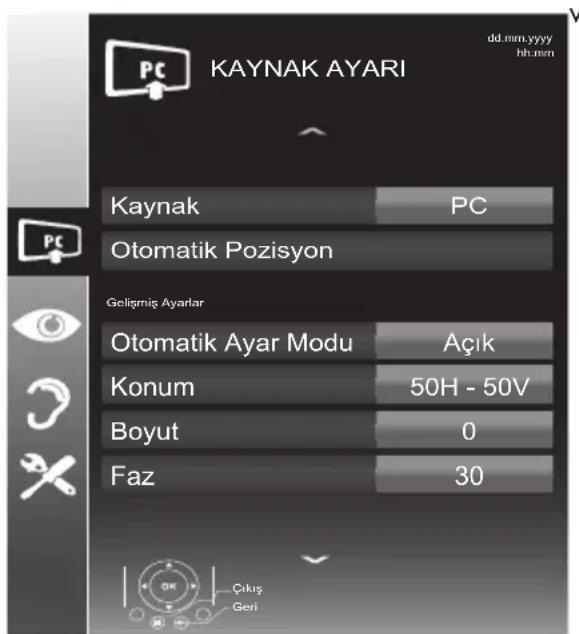

2 »▼« veya »▲« düğmesiyle »KAYNAK AYARI« menüsünü seçin ve »OK« düğmesiyle onaylayın.
- »KAYNAK AYARI« menüsü görüntülenir.

3 »DIGILINK CİHAZ SEÇİMİ« menüsünü seçin ve »OK« düğmesiyle onaylayın.

- »HDMI CEC Cihaz Listesi« menüsü görüntülenir.

4 »●« (kırmızı) düğmeyle cihaz aramayı başlatın.

- Bulunan cihazlar menüde görüntülenir.

5 Kontrol etmek istediğiniz cihazı »▼«, »▲«, »◀« veya »▶« düğmeleri ile seçip »OK« düğmesi ile işaretleyin.

- Seçilen cihaz bulunduğunuz kaynaktan farklı bir kaynağa bağlı ise cihazın bağlı olduğu kaynağa otomatik olarak geçiş yapılır.

6 Ayar işlemini sonlandırmak için »M« düğmesine basın.

Cihaz Kontrolu

Monitör kumandasının harici cihazı nasıl kontrol edeceğini ayarlayabilirsiniz.

1 »▶« düğmesine basıp »▼«, »▲«, »◀« veya »▶« düğmesiyle »HDMI« bağlantısından birini seçip »OK« düğmesiyle onaylayın.

2 »M« düğmesiyle menüyü açın.

3 »▼« veya »▲« düğmesiyle »KAYNAK AYARI« menüsünü seçin ve »OK« düğmesiyle onaylayın.

- »KAYNAK AYARI« menüsü görüntülenir.

4 »▼« veya »▲« düğmesi ile »Uzaktan Kumanda« öğesini seçin.

5 »◀« veya »▶« düğmesi ile kontrol tipini seçin. (»RC Passthrough«, »Deck Control« veya »Tuner Control«).

Notlar:

■ »RC Passthrough« her cihaz tipinde seçilebilir bir seçenek olarak menüde yeralır. »Deck Control« ve »Tuner Control« seçenekleri bağlı olan harici cihaza göre menüde değişir.
Seçilen kontrol tipinde kumanda düğmeleri hangi işlevi yaptığını deneyerek kontrol ediniz.
DIGILINK uyumlu harici cihaz fonksiyonlarını için cihazın kullanma kılavuzuna bakın.

6 Ayar işlemini sonlandırmak için »M« düğmesine basın.

Cihazı bekleme konumuna alma

Bu seçenek ile bağlı olan harici cihaz bekleme (stand-by) konumuna alınır..

1 »▶« düğmesine basıp »▼«, »▲«, »◀« veya »▶« düğmesiyle »HDMI« bağlantısından birini seçip »OK« düğmesiyle onaylayın.

2 »M« düğmesiyle menüyü açın.

3 »▼« veya »▲« düğmesiyle »KAYNAK AYARI« menüsünü seçin ve »OK« düğmesiyle onaylayın.

- »KAYNAK AYARI« menüsü görüntülenir.

4 »▼« veya »▲« düğmesi ile »Cihaz Beklemede« öğesini seçip »OK« düğmesiyle onaylayın.

- Bağlı olan harici cihaz kapanır

Yüksek çözünürlük – HD ready

HD ready

Monitörünüz yüksek çözü- nürlüklü görüntü sinyallerini (HDTV) oynatabilir.

Giriş kaynaklarını (HDTV uydu alicısı veya Yüksek Çözünürlüklü DVD oynaticı) »HDMI« soketine (dijital HDTV sinyali) bağlayabilirsiniz.

Bu, kopya korumalı (HDCP Yüksek Bant Genişlikli Dijital İçerik Koruması) olsalar bile dijital HDTV programlarını izleyebilmenizi sağlar.

Bağlantı seçenekleri

Harici cihazlarını zı bağladığınız monitor soket(ler)i, hari-ci cihaz da bulunan soketlere ve kullanılabilir sinyallere bağlıdır.
Çoğu harici cihaz da, görüntü sinyalinin çözünürlüğü monitor giriş soketlerine uyarlanmalıdır (harici cihazın kullanım kılavuzuna bakın). Bağlantı seçenekleriyle ilgili bölümdeki yönergelere bakarak hangi değerleri ayarlananız gerektiğini öğrenebilirsiniz.
Cihaz çalışırken başka cihazları bağlamayın. Bağlamadan önce diğer cihazları da kapatın.
Cihazı elektrik prizine yalnızca harici cihazları bağladıktan sonra takın.

Harici cihaz bağlama

Dijital ses/görüntü sinyaliyle

Uygun cihazlar: Dijital uydu alicısı, Playstation, BluRay oynatici, DVD oynatici/kaydedici, alici cihaz, diz üstü bilgisayar, PC.
■ Video sinyali: dijital görüntü; çözünürlük: standard 576p; HDTV 720p, 1080i.
■ Ses sinyali: dijital ses (stereo, çok kanallı sıkıştırma, sıkıştırılmamış).
»HDMI« kanal pozisyonu.

1 Monitör üzerindeki »HDMI1« soketiyle harici cihazın üzerindeki ilgili HDMI soketini standart bir HDMI kablosu (dijital görüntü ve ses sinyali) kullanarak bağlayın.

Analog video sinyaliyle (progresif)

■ Uygun cihazlar: DVD oynatici/kaydedici, oyun konsolu.
■ Video sinyali: YUV; çözünürlük: standard 576p; HDTV 720p, 1080i.
■ Ses sinyali: stereo, analog.
»Component« kanal pozisyonu.

1 Monitör üzerindeki »PC-IN« soketi ile harici cihaz üzerindeki ilgili soketleri, VGA-YPBPR adaptör kablosu kullanarak bağlayın. (Video sinyali).

2 Monitör üzerindeki »Audio« soketi ile harici cihaz üzerindeki ilgili soketleri, uygun kabloları kullanarak bağlayın (Ses sinyali).

Euro/AV girişini kullanma

Uygun cihazlar: Dijital uydu alicısı, DVD oynatici/kaydedici, alici cihaz, oyun konsolu, video kaydedici, dekoder.
■ Video sinyali: CVBS/RGB.
■ Ses sinyali: stereo, analog.
■ »AV1« kanal pozisyonu.

1 Monitör üzerindeki »AV1/S-VHS« girişiyle harici cihazın üzerindeki ilgili çıkışı, EURO/AV kablosu (video ve ses sinyali) kullanarak bağlayın.

Dekoderin Aktif Edilmesi

Bu fonksiyon etkinleştirildiğinde, (»AV1/S-VHS« soketine bağlı olan) dekoder, kodu çözülmüş bir ses/görüntü sinyali gönderir.

1 »M« düğmesiyle menüyü açın.
2 »▼ « veya »▲« düğmesiyle »AYARLAR« menüsünü seçip »OK« düğmesiyle onaylayın.
- »AYARLAR« menüsü görüntülenir.

3 »▼« veya »▲« düğmesiyle »Dekoder« öğesini seçin.

4 Fonksiyonu »Açık« konumuna getirmek için »◀« veya »▶« düğmesine basın.

5 Ayarı sonlandırmak için »M« düğmesine basın.

S-Video sinyalinde

Uygun cihazlar: DVD oynaticı/kaydedici, video kaydedici, kamera, diz üstü bilgisayar, PC.
■ Video sinyali: Y/C.
■ Ses sinyali: stereo, analog.
»S-VHS« kanal pozisyonu.

1 Monitör üzerindeki »AV1/S-VHS« soketiyle harici cihazın üzerindeki ilgili soketi, EURO/AV kablosunu (görüntü ve ses sinyali) kullanarak bağlayın.

DVD kayıt cihazı, DVD oynaticı, video kayıt cihazı veya alici cihazları bağlama

1 Video kayıt cihazını, DVD oynaticıyı veya alıcı cihazı açıp kullanmak istediğiniz fonksiyonu seçin.
2 » « düğmesine basın, »A« veya »V« düğmesi ile giriş sinyalini seçin (»AV1«, »AV 2«, »S-VHS«, »HDMI«, veya »Y Pb Pr«) ve »OK« düğmesi ile onaylayın.

Kulaklıklar

Kulaklıkları takma

1 Kulaklık fisini monitor kulaklık soketine (3.5 mm øaklı fis) takın.

Kulaklıklar için ses ayarlarını seçme

1 »M« düğmesiyle menüyü açın.
2 »▼« veya »▲« düğmesiyle »SES AYARLARI« menüsünü seçin ve »OK« düğmesiyle onaylayın. - »SES AYARLARI« menüsü görüntülenir.
3 »▼« veya »▲« düğmesiyle »Ses Çıkış Ayarları« öğesini seçin ve »OK« düğmesiyle onaylayın. - »SES ÇIKIŞ AYARLARI« menüsü görüntülenir.

4 »▼ « veya »▲« düğmesiyle »Kulaklık« öğesini seçin. 5 »◀ « veya »▶« düğmesiyle ses seviyesini ayarlayın.

6 Ayarı sonlandırmak için »M« düğmesine basın. Not:

Kulaklıklarla uzun süre yüksek ses seviyesinde dinlenmesi işletme duyunuza zarar verebilir.

Hi-fi sistemi

Hi-fi sistemi / AV alicısı bağlama

1 Monitör üzerindeki kulaklık soketini hi-fi sistemi / AV alicısı üzerindeki ilgili sokete dönüştürücü kablo veya soket kullanarak bağlayın.

Not:

■ Bu fonksiyon etkinleştirildiğinde, (Kulaklık soketine bağlı olan) hi-fi sistemi / AV alicısı ses sinyali gönderir.

1 »M« düğmesiyle menüyü açın.
2 »▼« veya »▲« düğmesiyle »SES AYARLARI« menüsünü seçin ve »OK« düğmesiyle onaylayın. - »SES AYARLARI« menüsü görüntülenir.
3 »▼« düğmesiyle »Ses Çıkış Ayarları« öğesini seçin ve »OK« düğmesiyle onaylayın. - »Ses Çıkış Ayarları« menüsü görüntülenir.
4 »▼ « veya »▲« düğmesine basarak »Ses Çıkışı« öğesini seçip »◀« veya »▶« düğmesine basarak »Line Out« öğesini seçin.
5 » ▼ « düğmesine basarak » Ses Çıkışı Durumu« öğesini seçip » ◀ « veya » ▶ « düğmesine basarak » Sabit« veya » Ayarlanabilir« seçimini yapın.

Notlar:

»Ayarlanabilir« seçimi yapıldığında Line Out ses seviyesi mevcut hoparlör ses seviyesi ile aynı değerde olmaktadır. »V+« veya »V-« düğmesiyle ses seviyesi değiştirildiğinde hoparlör ve Line Out ses seviyesi birlikte değişir.
■ Ses çıkışı sadece hi-fi sistemi / AV alicısından alınmak istendiğinde »Ses Çıkış Ayarları« menüsünden »TV Hoparlörü« öğesi »Kapalı« seçilmelidir.

6 Ayarı sonlandırmak için »M« düğmesine basın.

"Dolby" ve çift D sembolleri, Dolby Laboratories'in ticari markalarıdır.

Dolby Laboratories lisansı altında üretilmiştir.

Bilgisayarı bağlama

1 Monitör üzerindeki »PC-IN« soketini bilgisayarın üzerindeki ilgili sokete bir VGA kablosu kullanarak bağlayın.
2 Monitör üzerindeki »Audio« soketini bilgisayarın üzerindeki ilgili sokete bir jáklı kablo kullanarak bağlayın (ses sinyali).

Not:

Bilgisayarınızı ekrana ayarlama (örneğin görüntü çözünürlüğü 1280 x 768, görüntü frekansı 60 Hz).

Bilgisayar için kanal pozisyonunu seçme

1 »▶« düğmesine basın, »▼«, »▲« veya »◀«, »▶« düğmesiyle »PC« öğesini seçin ve »OK« düğmesiyle onaylayın.

Bilgisayar için ayarlar

1 »M« düğmesiyle menüyü açın.
2 »▼« veya »▲« düğmesiyle »KAYNAK AYARI« menüsünü seçin ve »OK« düğmesiyle onaylayın. - »KAYNAK AYARI« menüsü görüntülenir.
3 »▼« veya »▲« düğmesiyle istediğiniz fonksiyon ve ayarı seçin ve »▼«, »▲« veya »◀«, »▶« düğmesiyle yürütün.

KAYNAK AYARI dd.mm.yyyy hh.mm Kaynak PC Otomatik Pozisyon Geliğmiş Ayarlar Otomatik Ayar Modu Açık Konum 50H - 50V Boyut 0 Faz 30 Çıkış Geri

- Seçenekler:

»Otomatik Pozisyon«

Otomatik bilgisayar yapılandırması için;

»Otomatik Ayar Modu«

»Açık« ayarlandığında PC modunda ayarları otomatik yapar; »Konum«

Görüntü pozisyonunu yatay ve dikey olarak ayarlar; »Boyut«

Döngü frekansını ayarlar;

»Faz«

Dikey titreme, bulanıklık ve yatay çizgileri kaldırır.

4 Ayarları sona erdirmek için »M« düğmesine basın.

Ürün Fışı

Enerji verimliliği sınıfı A

Ekran boyutu: 80 cm/32"

Güç tüketimi: çalışma modunda 40 W / 57W max.

Yıllk güç tüketimi: 58 kWh

Stand-by güç tüketimi: < 0.50 W

Maks. çözünürlük: 1366 x 768

Diğer bilgiler

Çalışma voltajı: Giriş: 220-240 V \~ 50-60 Hz Çıkış: 19 V / 3 A max.

Ekran Alanı (dm2): 28 dm²

Ses çıkışı: 2 x 20 wat müzik 2 x 10 sinüs dalgası.

Rosh Limitleri: Pb (Kurşun) / Hg (civa) Pb (Kurşun) ROSH direktifine uygundur / 0 mg

Önayarlı kanallar: 5 AV, 1 USB (Servis Amaçlı)

Ağırlık: yaklaşık 4,42 kg

Boyut: G Y D 72.9 x 44.9 x 7.6 cm

Yetkili satıcılar için servis bilgileri

Bu ürün aşağıdaki avrupa birliği direktifleri ve regulasyonlarına uygundur: 2006/95/EC: Belli voltaj sınırları içinde kullanılacak elektrikli ekipmanlar direktifi.

2004/108/EC: Elektromanyetik uyumluluk ile ilgili direktif. 2009/125/EC: Enerji kullanan ürünler için eko-tasarım ile ilgili direktifi ve altındaki;

278/2009: Harici güç kaynaklarının yüksüz durumdaki enerji tüketimi ve ortalama aktif verimi ile ilgili çevreye duyarlı tasarım gerekliliklerine dair regülasyon (AC/DC adaptörlü modeller için);

642/2009: TV Monitör ile ilgili çevreye duyarlı tasarım tasarım gerekliliklerine dair regulasyon.

2010/30/EU: Enerji İle İlgili Ürünlerin Enerji Etiketlemesi direktifi ve altındaki;

1062/2010: TV Monitör enerji etiketlemesine dair reegülasyon.

2011/65/EU: Elektrik, elektronik ev ve ofis ekipmanları belirli tehlikeli maddelerin kullanılmasının kısıtlanması direktifi.

Çevre uyarısı

Bu ürün, yeniden kullanılabilen ve geri dönüşüme sokulabilen yüksek kaliteli parça ve malzemelerden üretilmiştir. Bu nedenle, ürünü, hizmet ömrünün sonunda normal evsel atıklarla birlikte

atmayın. Elektrikli ve elektronik cihazların geri dönüşümü için bir toplama noktasına götürün. Bu, ürünün üzerinde, kullanım kılavuzunda ve ambalajdaki bu semboller gösterilir.

Lütfen bölgenizdeki yerel makamlarca işletilen toplama noktalarını öğrenin.

Kullanılmış ürünleri geri dönüşüme vererek çevreyi korumaya yardımcı olun.

Değerli Müşterimiz,

Altus Çağrı Merkezi haftanın 7 günü 24 saat hizmet vermektedir.

Sabit veya cep telefonlarınızdan alan kodu tuşlamadan çağrı merkezi numaramızı arayarak ürününüz ile ilgili arzu ettiğiniz hizmeti talep edebilirsiniz.

Çağrı merkezimiz ile yaptığınız görüşmeler iletişim hizmeti aldığınız operatör firma tarafından sizin için tanımlanan tarifeye göre ücretlendirilir.

Çağrı Merkezimize ayrıca www.altus.com.tr adresindeki "Tüketici Hizmetleri" bölümünde bulunan formu doldurarak veya 0 216 423 23 53 nolu telefona faks çekerek de ulaşabilirsiniz.

Yazılı başvurular için adresimiz:

Altus Çağrı Merkezi, Arçelik A.Ş. Ankara Asfaltı Yanı,34950 Tuzla/İSTANBUL Yetkili servislerimizin, güncel iletişim bilgilerine www.altus.com.tr adresinden ulaşabilirsiniz

Altus Çağrı Merkezi

444 0 888

(Sabit telefonlardan veya cep telefonlarından alan kodu çevirmeden arayınız)

Diğer Numara

0216 585 8 888

Aşağıdaki önerilere uymanızı rica ederiz:

1 Ürününüzü aldığınızda Garanti belgesini Yetkili Satıcınıza onaylaştırınız.
2 Ürününüzü kullanma kılavuzu esaslarına göre kullanınız.
3 Ürününüz ile ilgili hizmet talebiniz olduğunda yukarıdaki telefon numaralarından Çağrı Merkezimize başvurunuz.
4 Hizmet için gelen teknisyene "teknisyen kimlik kartı" ni sorunuz.
5 İşiniz bittiğinde servis teknisyeninden "Hizmet Fişi" istemeyi unutmayınız. alacağını "Hizmet Fişi", ilerde ürününüzde meydana gelebilecek herhangi bir sorunda size yarar sağlayacaktır.
6 Ürünün kullanım ömrü: 5 yıldır. (Ürünün fonksiyonunu yerine getirebilmesi için gerekli yedek parça bulundurma süresi)

Müşteri memnuniyeti politikası

Arçelik A.Ş. olarak, hizmet verdiğimiz markamızın müşteri istek ve önerilerinin müşteri profili ayrımı yapılmaksızın her kanaldan (çağrı merkezi, e-posta, www.altus.com.tr, faks, mektup, sosyal medya, bayi) rahatlıkla iletilebildiği, izlenebilir, raporlanabilir, şeffaf ve güvenli tek bir bilgi havuzunda toplandığı, bu kayıtların yasal düzenlemelere uygun, objektif, adil ve gizlilik içinde ele alındığı, değerlendirildiği ve süreçlerin sürekli kontrol edilerek iyileştirildiği, mükemmel müşteri deneyimini yaşatmayı ana ilke olarak kabul etmiş müşteri odaklı bir yaklaşımı benimsemekteyiz.

Yaklaşımımıza paralel olarak tüm süreçler yönetim sistemi ile entegre edilerek, birbirini kontrol eden bir yapı geliştirilmiş olup, yönetim hedefleri de bu sistem üzerinden beslenmektedir.

Hizmet talebinin değerlendirilmesi

Kullanım Hataları ve Garanti ile İlgili Dikkat Edilmesi Gereken Diğer Hususlar:

Aşağıda belirtilen sorunların giderilmesi ücret karşılığında yapılır. Bu durumlar için garanti şartları uygulanmaz;

1) Kullanım hatalarından kaynaklanan hasar ve arızalar,

2)Malın tüketiciye tesliminden sonraki yükleme, boşaltma, taşıma vb. sırasında oluşan hasar ve arızalar,

3)Malın kullanıldığı yerin elektrik, su, doğalgaz, telefon vb. şebekesi ve/veya altyapısı kaynaklı meydana gelen hasar ve arızalar,

4)Doğa olayları ve yangın, su baskını vb. kaynaklı meydana gelen hasar ve arızalar,

5)Malın tanıtma ve kullanma kılavuzlarında yer alan hususlara aykırı kullanılmasından kaynaklanan hasar ve arızalar,

6)Malın, 6502 sayılı Tüketicinin Korunması Hakkındaki Kanununda tarif edilen şekli ile ticari veya mesleki amaçlarla kullanımı durumunda ortaya çıkan hasar ve arızalar.

Mala yetkisiz kişiler tarafından bakım, onarım veya başka bir nedenle müdahale edilmesi durumunda mala verilmiş garanti sona erecektir.

Arizalarda kullanım hatasının bulunup bulunmadığının, yetkili servis istasyonları, yetkili servis istasyonunun mevcut olmaması halinde sırasıyla; malın saticısı, ithalatçısı veya üreticisinden birisi tarafından, ilgili mevzuatla belirlenmiş ve o mala ilişkin azami tamir süresi içerisinde düzenlenen raporla belirlenmesi ve bu raporun bir nüshasının tüketiciye verilmesi zorunludur.

Garanti uygulaması sırasında değiştirilen malın garanti süresi, satın alınan malın kalan garanti süresi ile sınırlıdır.

Tüketiciler şikâyet ve itirazları konusundaki başvurularını, ilgili mevzuatlarla belirlenmiş yetki sınırlarını gözeterek, Tüketici Mahkemelerine ve Tüketici Hakem Heyetlerine yapabilir.

Arçelik A.Ş. tarafından üretilmiştir.

Mensei: Türkiye

Monitör

√ ALTUS

GARANTI BELGESI

GARANTI ŞARTLARI

1) Garanti süresi, malın teslim tarihinden itibaren başlar ve 2 yıldır.
2) Malın tanıtma ve kullanma kılavuzunda gösterildiği şekilde kullanılması ve Arçelik A.Ş. 'nin yetkili kıldığı servis çalışanları dışındaki şahıslar tarafından bakım, onarım veya başka bir nedenle müdahale edilmemiş olması şartıyla, malın bütün parçaları dahil olmak üzere tamamını; malzeme, işçilik ve üretim hatalarına karşı malın teslim tarihinden itibaren yukarıda belirtilen süre kadar garanti eder.
3) Malın ayıplı olduğunun anlaşılması durumunda tüketici, 6502 sayılı Tüketicinin Korunması Hakkında Kanunun 11 inci maddesinde yer alan;
a- Sözleşmeden dönme,
b- Satis bedelinden indirim isteme,
c- Ücretsiz onarılmasını isteme,
ç- Satılanın ayıpsız bir misli ile değiştirilmesini isteme, haklarından birini kullanabilir.
4) Tüketicinin bu haklardan ücretsiz onarım hakkını seçmesi durumunda satıcı; işçilik masrafi, değiştirilen parça bedeli ya da başka herhangi bir ad altında hiçbir ücret talep etmeksizin malın onarımını yapmak veya yaptırmakla yükümlüdür. Tüketici ücretsiz onarım hakkını üretici veya ithalatçıya karşı da kullanabilir. Satıcı, üretici ve ithalatçı tüketicinin bu hakkını kullanmasından müteselsilen sorumludur.
5) Tüketicinin, ücretsiz onarım hakkını kullanması halinde malın;
- Garanti süresi içinde tekrar arızalanması,
- Tamiri için gereken azami sürenin aşılması,
- Tamirinin mümkün olmadığını, yetkili servis istasyonu, satıcı, üretici veya ithalatçı tarafından bir raporla belirlenmesi durumlarında;
tüketici malın bedel iadesini, ayıp oranında bedel indirimini veya imkân varsa malın ayıpsız misli ile değiştirilmesini saticıdan talep edebilir. Satıcı, tüketicinin talebini reddedemez. Bu talebin yerine getirilmemesi durumunda satıcı, üretici ve ithalatçı müteselsilen sorumludur.
6) Malın tamir süresi 20 iş gününü geçemez. Bu süre, garanti süresi içerisinde mala ilişkin arızanın yetkili servis istasyonuna veya satıcıya bildirimi tarihinde, garanti süresi dışında ise malın yetkili servis istasyonuna teslim tarihinden itibaren başlar. Malın arızasının 10 iş günü içerisinde giderilememesi halinde, üretici veya ithalatçı; malın tamiri tamamlanıncaya kadar, benzer özelliklere sahip başka bir malı tüketicinin kullanımına tahsis etmek zorundadır. Malın garanti süresi içerisinde arızalanması durumunda, tamirde geçen süre garanti süresine eklenir.
7) Malın kullanma kulavuzunda yer alan hususlara aykırı kullanılmasından kaynaklanan arızalar garanti kapsamı dışındadır.
8) Tüketici, garantiden doğan haklarının kullanılması ile ilgili olarak çıkabilecek uyuşmazlıklarda yerleşim yerinin bulunduğu veya tüketici işleminin yapıldığı yerdeki Tüketici Hakem Heyetine veya Tüketici Mahkemesine başvurabilir.
9) Satıcı tarafından bu Garanti Belgesinin verilmemesi durumunda, tüketici Gümrük ve Ticaret Bakanlığı Tüketicinin Korunması ve Piyasa Gözetimi Genel Müdürlüğüne başvurabilir.
GENEL MÜDÜR
GENEL MÜDÜR YRD.
ARÇELİK A.Ş.
Satici Firmanın:
Unvanı: Fatura Tarih ve Sayısı:
Adresi: Teslim Tarihi ve Yeri:
Telefonu: Yetkilinin İmzası:
Faks: Firmanın Kaşesi:
e-posta:
Bu bölümü, ürünü aldığınız Yetkili Satıcı imzalayacak ve kaseleyecektir.

Üretici veya İthalatçı Firmanın;

Unvanı:	Arçelik A.Ş.	Markası:	Altus
Adresi:	Arçelik A.Ş. Karaağaç Caddesi No:2-6, 34445,Süllüce / İSTANBUL	Cinsi:
		Modeli:
Telefonu:	(0-216) 585 8 888	Seri No:
Faks:	(0-216) 423 23 53	Garanti Süresi:	2 YIL
web adresi:	www.altus.com.tr	Azami Tamir Süresi:	20 İş günü
