KULLANIM KILAVUZU 13008-WWK Termikel

EEE Yönetmeliğine uygundur.

Sayın Müşterimiz,

Modern tesislerimizde üretilen ve titiz bir kalite kontrol sisteminden geçen TERMİKEL Lüks Elektrikli Fırınınızı kullanmanız sırasında size yol gösterecek bu kullanma kılavuzunu cihazını kullanmadan önce dikkatle okumanızı özellikle rica ederiz.

Teşekkürlerimizle

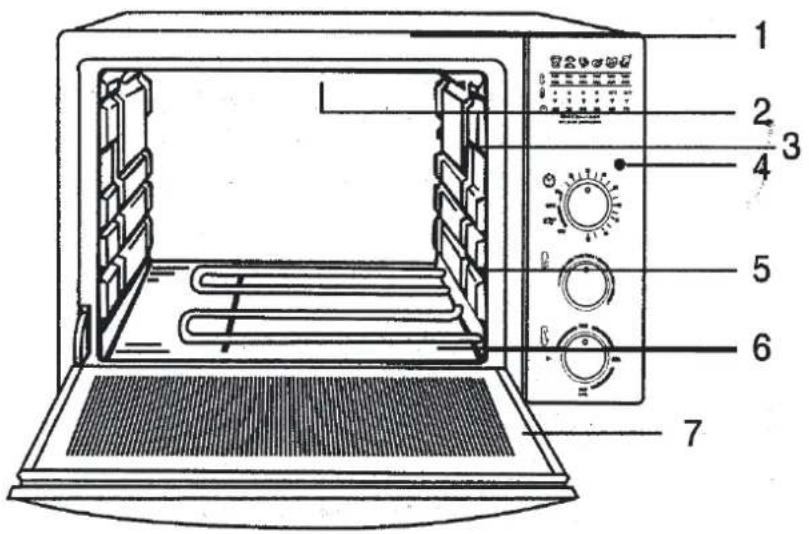

1. Firin kasası

2. Üst rezistansı

3. Çevirme çubuğu girişi (MODEL: 13008)

4. Sinyal lambası

5. Emaye kaplı iç gövde

6. Alt rezistans

7. Firin ön camı

8. Izgara

9. Emaye kaplı tepsi

10. Çevirme çubuğu (MODEL: 13008)

11. Gösterge paneli

12. Zaman saati (MODEL: 13007) (MODEL: 13008)

13. Seçici Şalter

* sıfır, alt, üst ve alt üst (MODEL: 13007)

* sıfır, alt, üst ve alt üst ve gril (MODEL: 13008)

1. Termostat

NOT: Elinizdeki "Kullanma Kilavuzu" birden fazla model için hazırlanmıştır. Kilavuzda anlatılan özelliklerden bazıları sizin cihazınızda yer almayabilir.

MODEL		13007 / 13007 TURBO	13008
RENK		BEYAZ-İNOX BEYAZ-İNOX
YAKIT TİPİ		ELEKTRİKLI ELEKTRİKLI
TİMER		MEKANİK 90DAKİKALIK	MEKANİK 90DAKİKALIK
PiŞİRME FONKSİYONU		3 FONKSİYON 4 FONKSİYON
FIRIN HACMİ 35 LİTRE 35 LİTRE
ALT REZİSTANS		700 WATT 700 W	ATT
ÜST REZİSTANS		700 WATT 700 W	ATT
GRİLL REZİSTANSI		- 500+700=1200 W
TERMOSTAT VAR VAR
TAVUK ÇEVİRME		YOK VAR
MAKSİMUM FIRIN GÜCÜ		1400 / 1415 W 1400 W
VOLTAJ 23		0 V 230 V
FREKANS 50-60 HZ 50-60 HZ
ÜRÜN BOYUTLARI	GENİŞLİK ( MM ) 540		540
	DERİNLİK ( MM)	470	470
	YÜKSEKLİK ( MM )	325	325
PAKETLİ BOYUTLAR	GENİŞLİK ( MM ) 590		590
	DERİNLİK ( MM)	515	515
	YÜKSEKLİK ( MM )	355	355

FIRININ KURULMASI

* Çevirme çubuğu (MODEL: 13008) Resim. 2,3,4,5 ve 6

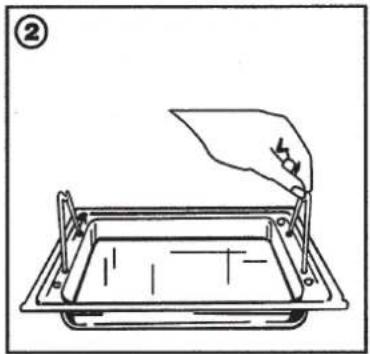

1. Çubuğu yerleştirmek için, iki ayağını emaye tepsinin uçlarına koyun (Resim 2)

2. Çatalın birini çubuğa geçirerek sabitleyin. Tavuğu veya eti çubuğa taktıktan sonra ikinci çatalı çubuğa takarak sabitleyiniz. (Resim 3).

3. Çubuğu yerine oturtun. (Resim 4)
4. Tepsiyi '1' pozisyonunda içeri koyun. (Resim 5)
5. Çubuğu iç duvardaki yerine otur- tun. (Resim 6)

\* Gösterge paneli Resim 7

1. Belli yemeklerin pişirme zamanını, seçici şalter ve termostat pozisyonlarını gösterir. (8. Resim)
   * Termostat (8 konumlu) Resim 8
2. Her pişirme için gereken ısı seviyesini belirtir.

1..... 90 °C

3..... 150 ℃

5..... 210 ℃

7..... 250 ℃

2..... 120 ℃

4..... 180 ℃

6..... 230 ℃

8..... 280 ℃

Basmalı düğmelerin kullanımı :

① K12

Basmalı düğmeyi yukarıdaki şekilde olduğu gibi içeri doğru bastırarak dışarı çıkardıktan sonra ayarını yapınız. Pişirme işlemi tamamlandıktan sonra düğmeyi sıfırlayıp içeri doğru bastırınız. Kullanmadığınız süre boyunca basmalı düğmelerin içeride basılı konumda bulunmasına dikkat ediniz.

\* Zaman saati (Resim 9)

1. Bu düğme pişirme zamanını ayarlamak içindir. Sinyal lambaşını harekete geçirir. Pişirme süresini 5 dakikadan 90 dakikaya kadar ayarlayabilen mekanik bir çalar saat vardır. Fırın 90 dakikadan fazla çalışacaksa düğme manuele "ON" konumuna alınır. (Resim 9)

\* Seçici Şalter Resim 10 ve 11

1. ▲▲▲ Alt rezistansın çalıştığı konumdur. 700 Watt

▼▼▼ Üst rezistansın çalıştığı konumdur. 700 Watt

Fırın alt üst rezistansın çalıştığı konumdur. 1400 Watt

Firin üst ve gril rezistansın çalıştığı konumdur. 1200 Watt Resim 11 : (MODEL: 13008)

1. Kapak I. kademe açık pozisyonu Resim 12 : (MODEL: 13008)

PİLİÇ ÇEVİRME : (MODEL: 13008)

• Etli veya pilici çubuğa takın ve çubuğu yerleştirin.
• Emaye tepsiyi fırının en alt kısmına koyun.
• Kapağı I. kademe açık tutun ve zaman saatini ayarlayın.
• Seçici düğmeyi ↔ pozisyonuna getirin.
  • Termostadi son konuma getirin.

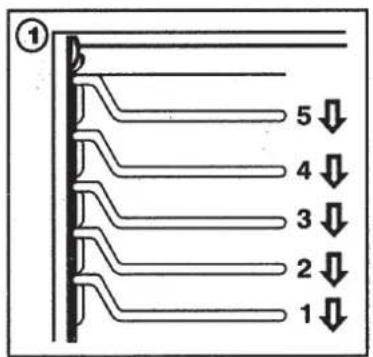

① 5 ↓ 4 ↓ 3 ↓ 2 ↓ 1 ↓

• Fırının camı açık iken, camın üzerine asla tencere tepsi vb. şeyler koymayın.
• Fırında kullanmak üzere tencere ve tepsi seçerken belirtilen ölçülere dikkat edin. Yük: 22 cm. En: 34 cm. Derinlik: 34 cm.

BAKIM VE TEMİZLİK

• Herhangi bir bakım ve temizlik yaparken, aletin fisini prizden çıkartın ve soğumasını bekleyin.
• Cam sıcak durumda iken üzerine su atmayınız.
• Fırın kapağını ve dış yüzeyleri ılik sabunlu / sıvı determinantlar ile silip kurulavınız.
• Temizliği kuru temizleme malzemeleri ile yapmayınız.
• Firini asia akan musluk altında yıkamayınız.
• İç kısımları düzenli olarak, ıslak bir süngerle temizleyiniz.
• Paslanmaz yüzeyi sabunlu nemli bezle temizleviniz.

TAVSİYE EDİLEN TERMOSTAT KADEMELERİ VE PİŞİRME SÜRELERİ

YEMEKLER	TERMOSTAT	DAKİKA	RAF	ŞALTER	YEMEKLER	TERMOSTAT	DAKİKA	RAF	ŞALTER
Yaş Pasta	4	25-35	2-3		Kuzu Eti	5-6	50-60	3
Üzümlü Pasta	4	25-35	2-3		Koyun Eti	7-8	50-60	3
Meyvalı Pasta	4	20-30	2-3		Dana Eti	7-8	50-70	3
Kurabiye	4	20-35	2-3		Piliç Çevirme	7	50-55	1
Börek	5-6	35-40	1-2		Baliklar	6-7	25-30	2-3
Çörek	5-6	30-45	1		Kemikli Et	7-8	30-35	2-3
Kek	4-5	30-40	2		Kebaplar	7-8	30-35	2-3
Taş Böregi	7-8	30-40	1		Donmuş Pizza	7-8	30-35	2

• Tablodaki değerler laboratuvarlarımızda elde edilen sonuçlardır. Pişirme ve kullanım alışkanlıklarınıza bağlı olarak, ağız tadınıza uygun değişik lezzetler bulabilirsiniz.
• Pişirme süreleri malzeme miktarlarına göre değişebilir.
• Pişirmeye başlamadan önce 5-6 dakika ön ısıtma yapınız.

ÖNEMLİ UYARILAR

• Firininizi 230 V'luk sebekeden kullanın.
- Firininiz 10 A'lik topraklı prizde kullanın.
- Şayet cihaz başka bir ülkede kullanılacaksa yetkili servislere danışın.
- Fırın çalışırken kapak ve yan kenarlarda yüksek sıcaklık olabilir.

- Kabloyu keskin kenarlardan ve ısınan kısımlardan uzak tutun. - Cihazı kullanım halindeyken hareket ettirmeyin ve çalışırken üzerine herhangi bir şey koymayın.

- Fırını extra bir ısıtma aracı gibi kullanmayın ve havalandırma kanalları üzerini kapatmayın.

- Fırını suyla ilişkisi olmayan kuru ve düz bir zeminde çalıştırın. Asla suya sokmayın.

- Fırını duvara monte edilmiş bir rafın üstüne veya perde vs. gibi kolay tutuşan yerlere koymayın.

- Yağlı yemekler için, izgara yapıldığında sıçrayan yağ kolayca alev alabilir. Bu durum tehlike arz etmez, zira alevler kendi kendine sönecektir. Sönme gerçekleşmez ise fırının kapağını açın, fisi prizden çıkartın. Ateşi söndürmek için asla su kullanmayın.

- Fisi prizden çıkartırken asla kordonundan çekmeyin.

- Asağıda belirtilen hususlarda fırını çalıştırmayın servise müracat edin.

* Eğer fırın düşmüş ve hasar görmüş ise

* Elektrik kablosu hasarlı ise.

- Cihazın bozulması halinde kendiniz tamir etmeye çalışmayın.

- Fırın ile duvarlar veya diğer yüzeyler arasında her zaman güvenlik boşluğu bırakınız.

- Elektrik kablosunun arızalanması halinde yetkili servislerde değiştiriniz.

- Fırını ilk aldığınız zaman kullanımadan önce, içi boş iken camı açık durumda 30 dakika kadar çalıştırın. Böylece bu tip cihazlarda ilk kullanımda ortaya çıkan kokular yemeğinize karısmamış olur.

KULLANIM

- Yemek tepsisini fırına koyarak kapağı kapatın.

- Izgaravi istediğiniz seviyeve verleştirin. :(MODEL: 13008)

- Yemeği başka bir kapta pişirecekseniz emaye kaplı tepsiyi çıkartın. Kendi kabınızı izgara üzerine yerleştirin.

- Secici salteri ..... uygun konuma getirin.

• Termostatı ayarlayın.

• Zaman saatini ayarlayın.

- Pisirme süresi sonunda fırınınız kendiliğinden kapanacaktır.

- Ideal bir pisirme için iki tepsivi birarada kullanmayınız. Tek tepsiyle pisirme yapınız.

IZGARANIN KULLANILMASI : (MODEL: 13008)

- Üzerine et serili izgarayı, üst rezistansa yakın bir yere yerleştirin.

- Emaye tepsiyi en alçak seviyeye koyun. Pişirme sırasında ortaya çıkacak yağ ve suburada toplanacaktır.

- Secici salteri pozisyonuna getirin.

- Fırın kapağını I. kademede açık tutunuz.

• Zaman saatini ayarlayın.

• Termostati son konuma getirin.

bilgilen

T.C.

\*¶05¶. VE TİCARET BAKANLIĞI

TÜKETİCİNİN KORUNMASI☐YH☐3ñ<\6\☐* ° = ( 7ñ0 ñ

GENEL MÜDÜRLÜĞÜ

GARANTI BELGESI

Belgenin Veriliş Tarihi ve Sayısı

: 31.12.2009 - 77489

Belgenin Geçerlilik Tarihi

: 16.16.2013/Yenileme:16.12.2011

Bu belgenin kullanılmasında; 4077 sayılı Tüketicinin Korunması Hakkında Kanun ve bu Kanun'a dayanılarak yürürlüğe konulan Garanti Belgesi Uygulama Esaslarına Dair Yönetmelik uyarınca T.C. Gümruk ve Ticaret Bakanlığı Tüketicinin Korunması ve Piyasa Gözetimi Genel Müdürlüğü tarafından izin verilmiştir.

İMALATÇI / İTHALATÇI FİRMANIN

UNVANI : Termikel Madeni Eşya San. Ihr. Tic. A.Ş.

MERKEZ ADRESİ : Sincan Org. San. Böl. Kırımhanlığı Cad. No: 17

Sincan / ANKARA

TELEFONU : 0 312 589 29 00

TELEFAKSI :

MALIN

cinsi :

FIRIN

MARKASI :

TERMİKEL

MODELİ :

BANDROL VE SERİ NO : ......

TESLİM TARİHİ VE YERİ : ......

GARANTI SÜRESİ : 2 Yıl

AZAMİ TAMİR SÜRESİ : 20 İş günü

SATICI FİRMANIN

UNVANI :

ADRESİ :

TELEFONU :

TELEFAKSI :

FATURA TARİH VE NO :......

MEHMET GÜZELGÜN

Bakan a.

GEN. MÜDÜR YARD.

GARANTI ŞARTLARI

1. Garanti süresi, malın teslim tarihinden itibaren başlar ve 2 yıldır.

2. Malın bütün parçaları dahil olmak üzere tamamı Firmamızın garantisi kapsamındadır.

3. Malın garanti süresi içerisinde arızalanması durumunda, tamirde geçen süre garanti süresine eklenir. Malın tamir süresi en fazla 20 iş günüdür. Bu süre, mala ilişkin arızanın servis istasyonuna, servis istasyonunun olmaması durumunda, malın saticısı, bayii, acentası, temsilciliği, ithalatcısı veya imalatçısı - üreticisinden birisine bildirim tarihinden itibaren başlar. Malın arızasının 10 iş günü içerisinde giderilememesi halinde imalatçı -üretici veya ithalatçı malın tamiri tamamlanıncaya kadar, benzer özelliklere sahip başka bir malı tüketicinin kullanımına tahsis etmek zorundadır.

4. Malın garanti süresi içerisinde gerek malzeme ve işçilik, gerekse montaj hatalarından dolayı arızalanması halinde, işçilik masrafi, değiştirilen parça bedeli ya da başka herhangi bir ad altında hiçbir ücret talep etmeksizin tamiri yapılacaktır.

5. Tüketicinin onarım hakkını kullanmasına rağmen malın;

- Tüketiciye teslim edildiği tarihten itibaren, belirlenen garanti süresi içinde kalmak kaydıyla, bir yıl içerisinde; aynı arızanın dörtten fazla tekrarlanması veya farklı arızaların altıdan fazla meydana gelmesi veya belirlenen garanti süresi içerisinde farklı arızaların toplamının altıdan fazla olması unsurlarının yanı sıra, bu arızaların maldan yararlanamamayı sürekli kılması,

- Tamiri için gereken azami sürenin aşılması

- Firmanın servis istasyonuna, servis istasyonunun mevcut olmaması halinde sırasıyla satıcı, bayii, acentesi, temsilciliği, ithalatçısı veya imalatçısı - üreticisinden birisinin düzenleyeceği raporla arızanın tamirinin mümkün bulunmadığının belirlenmesi, durumlarında tüketici malın ücretsiz değiştirilmesini, iadesi veya ayıp oranında bedel indirimi talep edebilir.

1. Malın kullanma kılavuzunda yer alan hususlara aykırı kullanılmasından kaynaklanan arızalar garanti kapsamı dışındadır.

2. Garanti Belgesi ile ilgili olarak çıkabilecek sorunlar için Gümrük ve Ticaret Bakanlığı Tüketicinin Korunması ve Piyasa Gözetimi Genel Müdürlüğü'ne başvurulabilir.

Bu ürünün kullanım ömrü 10 yıldır.

GARANTI İLE İLGİLİ OLARAK MÜŞTERİNİN DİKKAT ETMESİ GEREKEN HUSUSLAR

AŞAĞIDAKİ DURUMLAR GARANTI KAPSAMI DIŞINDADIR

- Kullanım kılavuzunda belirtilen kullanma şartlarının dışında kullanımdan meydana gelecek hasar ve arızalar,

- Malın tüketiciye tesliminden sonraki yükleme, boşaltma ve taşıma sırasında oluşan hasar ve arızalar,

- Voltaj düşüklüğü ve fazlalığı; hatalı elektrik tesisatı; cihazın etiketinde yazılı voltajdan farklı voltajda kullanma nedenlerinden meydana gelebilecek hasar

va arızalar,

- Garanti belgesi üzerinde tahrifat yapıldığı, mamülün üzerindeki orijinal seri numarası kaldırıldığı ve tahrif edildiği takdirde ürün garanti kapsamından

çıkar.

YUKARIDA BELİRTİLEN ARIZALARIN GİDERİLMESİ

ÜCRET KARŞILIĞI YAPILIR.

Servis Merkezi Erişim Telefonu

444 0 493

Bu bölüm satıcı firma tarafından doldurulacaktır.

TERMİKEL LÜKS ELEKTRİKLI FIRIN

Modeli : TLEF...... Satış Tarihl
Garanti Süresi : 2 Yıl Satıcı Firma :......
Azami Tamir Süresi : 20 iş günüdür. Adresi, Tel. No. :......
Teslim Tarihi ve Yeri :...... Fatura Tarihi, No
Seri No :...... Kaşe İmza :......
