KULLANIM KILAVUZU SN023LD12AT031-LSAM Sunny

• Cihazın Özellikleri 3
• Güvenlik Uyarıları 4
• LED Monitörün Duvara Montesi 5
- Tuş Takımı ve Bağlantılar 7
- Arka Bağlantılar 7
• Cihazın Çalıştırılması 8
• Uzaktan Kumanda 9
- Resim Menüsü 10
- Ses Menüsü 11
• Zaman Menüsü 12
- Seçenek Menüsü 13
- Sorun Giderme 14
- Teknik Özellikler 15
- Ürün Özellikleri 16

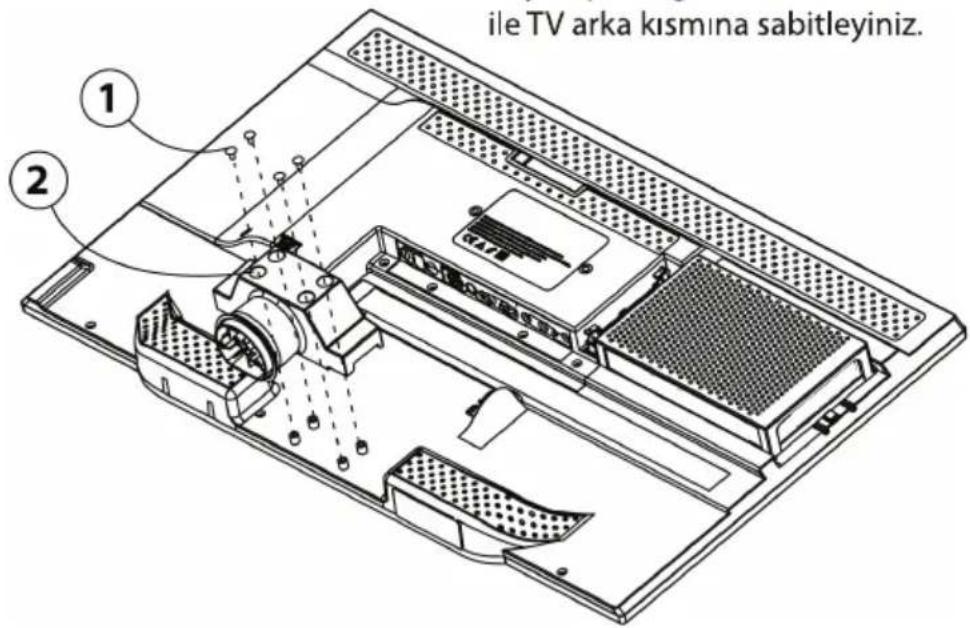

- Stand Kurulum Şeması 17

CİHAZINIZ ÖZELLİKLERİ

DEĞERLİ MÜŞTERİMİZ

LED Mönitör'ünüzü kullanmadan önce kullanım kılavuzunu dikkatlice okuyunuz.

LED Mönitörünüz aşağıdaki özelliklere sahiptir:

• Uzaktan Kumanda
- Yapılan işlemlere ait bütün menüleri ve komutları ekranda gösterme (On Screen Display).
- Çok dilli OSD menü desteği
- Programlanabilir açılış ve kapanış saatleri
- Otomatik ekran formatı (4:3 veya 16:9) tanımı
- Sorround ses desteği (SRS)
- Otomatik ses seviyesi özelliği
• EQ modu
- Otomatik kapanma özelliği

GÜVENLİK UYARILARI

DİKKAT

ELEKTRİK ŞOKU RİSKİ AÇMAYIN

UYARI: ELEKTRİK ŞOKU TEHLİKESİNDEN KAÇINMAK İÇİN, KAPAĞI (VEYA ARKASINI) AÇMAYIN.

CİHAZDA KULLANICININ ONARABİLECEĞİ PARÇALAR BULUNMAZ. SERVİS İŞLEMLERİ İÇİN, YETKİLİ PERSONELE DANIŞIN.

Bu işaret, cihazın içerisinde bulunan yalıtılmamış malzemenin elektrik çarpmalarına sebep olabileceği göstermek amacıyla kullanılmıştır.

Bu işaret, cihazın kılavuzunda önemli kullanım ve bakım (servis) talimatları olduğuna dair kullanıcıyı uyarmak amacıyla kullanılmıştır.

• Yerel elektrik şebekesi voltajının setinizin arkasında bulunan kimlik etiketindeki voltajla uyuştuğundan emin olunuz.
• Bu Cihaz seti 1. sınıf bir cihazdır. Topraklanmış bir duvar prizine bağlanması gerekir.
• Cihaz setinin parçaları ısıya karşı duyarlıdır. Maksimum ortam sıcaklığı 40°C'yi geçmemelidir.
• Yeterli havalandırmayı sağlamak için, ürünü çevresinde en az 10 cm'lik açıklık kalacak şekilde yerleştiriniz.
• Cihaz setinin arkasındaki veya yanlarındaki havalandırma deliklerini kapatmayınız. Havalandırma deliklerini gazete, masa örtüsü, perde gibi nesnelerle örtmeyiniz.
• Cihazı ısı kaynaklarından (şömine vb) veya güçlü manyetik ve elektrik alan yaratan cihazlardan uzağa kurunuz.
• Setin kurulduğu odaların nemi 85% bağlı nemi geçmemelidir.
• Cihazınızı yerleştirirken direk güneş ışığına maruz bırakmayınız.
• Cihazınızı mekanik titreşime ve darbeye maruz bırakmayınız.
  • Cihazınızı tozlu ortamlara yerleştirmeyiniz.
• Cihazların üzerine su damlamaması veya sıçramaması gerekmektedir.
• Cihazın üzerine içi suyla dolu nesneler (örneğin vazo) konulmamalıdır.
• Seti soğuk bir ortamdan sıcak bir ortama taşıdidnızda ekranda (ve Cihaz setinin içindeki bazı parçalarda) yoğuşma görülebilir. Cihaz setini tekrar çalıştırmadan önce yoğuşmanın buharlaşmasını bekleyiniz.
• Cihaz setinin üzerinde bulunan düğmeler kullanılarak set çalıştırılabilir ve bekleme durumuna getirilebilir.
• Uzun bir süre boyunca cihazı kullanmayacaksanız, şebeke prizinden güç kablosunu çekiniz.
• Yıldırımlı fırtınalar esnasında, zararlı elektrik veya elektromanyetik dalgalanmalardan etkilenmemesi için Cihaz setini şebekeden ve antenden ayırmanızı tavsiye ederiz. Bu nedenle, şebeke ve anten prizlerini gerektiğinde çıkarabilecek gibi düzenleyiniz.
• Cihazın üzerine yanan mum gibi tutuşturma kaynaklı cisimler koymayınız.

Montaj

• Cihazı erişimi kolay bir prizin yakınına monte ediniz.
• Cihaz setini sabit ve düz yerlere yerleştiriniz.

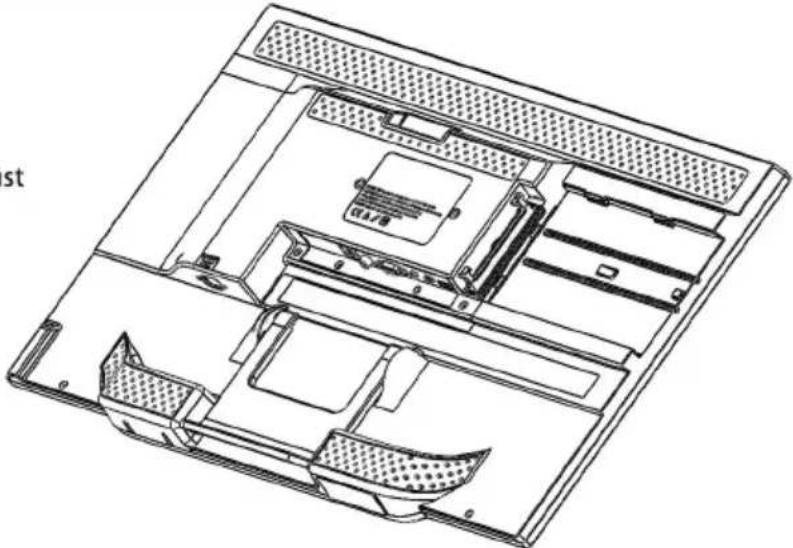

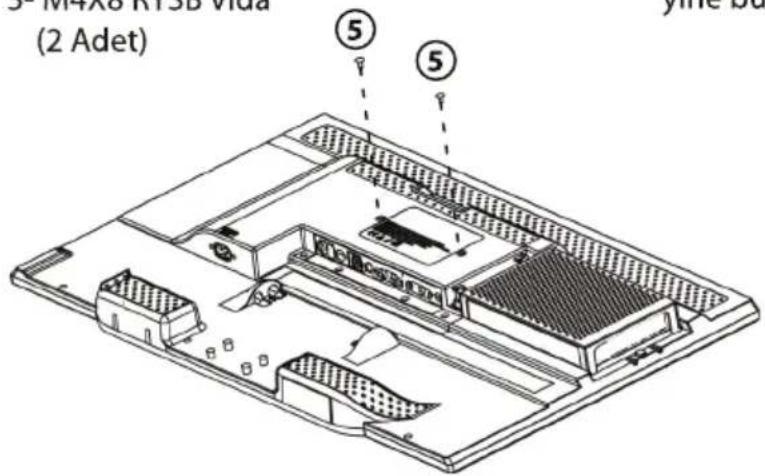

Cihaz setinin duvara montesi

Uyarı: Bu işlem için iki kişi gereklidir.

Güvenli bir kurulumu sağlamak için, aşağıdaki güvenlik notlarına dikkat ediniz:

• Duvarın, Cihaz seti ve duvara monte düzeneğinin toplam ağırlığını taşıyabileceği kontrol ediniz.
• Duvar montesi ile beraber gelen montaj talimatlarına uyunuz.
• Cihaz seti düz bir duvara kurulmalıdır.
• Duvarın malzemesine uygun vidalar kullandığınızdan emin olunuz.
• Cihaz setinin kablolarının üzerine takılmayacak şekilde yerleştirildiğinden emin olunuz.

Cihaz setlerimiz ile ilgili diğer tüm güvenlik talimatları burada da geçerlidir.

Dikkat;

Cihaz setinizi kurmadan önce, seti üstüne koymak istediğiniz yüzeyin ağırlığı taşıyabileceğinden emin olunuz. Seti kararsız bir yüzey üzerine (örneğin hareketli raf, bir bölmenin en ucu gibi) koymayınız ve Monitörün ön tarafının, üzerine oturduğu yüzeye sarkmadığından emin olunuz.

Cihazın Nakliyesi

• Cihaz setini taşımadan önce tüm kabloları sökünüz.
• Cihaz setini kaldırırken veya yerini değiştirirken alt kısmından sıkıca tutunuz. LED monitöre baskı uygulamayınız.
• Cihaz setini taşırken, sarsıntılarava ve aşırı titreşimlere maruz bırakmayınız.
• Cihaz setini yerini değiştirirken yada herhangi bir neden için taşırken, orijinal karton ve ambalaj malzemelerini kullanarakcpaketleyiniz.

LED Panel

Bu üründe kullanılan malzemeler kırılgan maddelerden yapılmıştır. Bu nedenle, ürün düştüğünde veya üzerine başka cisimlerle darbe uygulandığında kırılabilir. LED panel üstün bir teknoloji ürünüdür ve size çok detaylı görüntüler sunar. Zaman zaman, ekranda aktif olmayan bir kaç piksel, sabit mavi, yeşil veya kırmızı olarak belirebilir. Bu durum ürünün performansını etkilemez.

Bakım

Temizlemeden önce monitor'ün fişini mutlaka prizden çekin. Ekranı temizlemek için LED monitöre baskı yapmadan bir cam temizleyici ve yumuşak bir bez ve setin geri kalanı için de yumuşak bir deterjan kullanınız. Aseton, toluen veya alkol içeren temizlik maddeleri Cihazınızın LED monitöre zarar verebilir. Cihazınızı temizlerken bu maddeleri içeren temizleyicileri kullanmayınız.

Önemli: Güçlü deterjanlar, alkol bazlı ve aşındırıcı ürünler kullanılması ekrana zarar verebilir. Arkadaki ve yanlardaki havalandırma deliklerinin tozunu sık sık alınız. Bu iş için çözücüler, aşındırıcı veya alkol bazlı ürünler kullanılması Cihaz setine zarar verebilir. Bu cihazın içerisinde bir nesne veya sıvı girerse, hemen fişini çekiniz ve yetkili servise kontrol ettiriniz. Cihazın içini kendi başınıza ve yetkisiz kişilere açtırmayınız, açmayınız, hem kendinizi hem de cihazı riske atarsınız.

Gerektiğinde Cihazınızı yeniden paketlemek için karton kutuyu ve orijinal paketleme malzemelerini saklayınız.

Çevre ve İnsan Sağlığına İlişkin Durumlar

AEEE Yönetmeliğine uygundur.

WEEE

Bu cihaz WEEE direktiflerine uygun olarak geri dönüşümü olan parçalardan oluştuğu için çöpe atılmaması gerekmektedir.

- Ürünün veya ambalajın üzerindeki bu sembol, bu ürünün bir ev atığı gibi muamele görmemesi gerektiğini belirtir. Bunun yerine elektrikli ve elektronik cihazların geri dönüşümü için uygun toplama noktalarına teslim edilmelidir. Bu ürünün doğru bir şekilde elden çıkarılmasını sağlayarak, uygunsuz bir elden çıkarma durumunda çevre ve insan sağlığı açısından doğacak potansiyel olumsuz sonuçların önlenmesine yardımcı olmuş olacaksınız.

Malzemelerin geri dönüştürülmesi doğal kaynakların korunmasına yardımcı olacaktır.

Bu ürünün geri dönüşümü hakkında daha detaylı bilgi için lütfen yerel sivil büroları, ev atıkları imha hizmetleri veya ürünü satın aldığınız satıcı ile temasa geçiniz.

• Prize ve fişe ıslak elle dokunmayınız.
• Yanma kokusu veya duman verdiğini fark ettiğinizde hemen Cihazınızın kablosunu prizden çekiniz.
• Cihazın arka kapağını kendi başınıza açmayınız. Aksi takdirde elektrik çarpmasına maruz kalabilirsiniz.
• Cihaz setinin dışarıya X-Ray ışıması vermesini önlemek için uygun şekilde koruma yapılmıştır. Kalifiye olmayan kişiler tarafından yapılan çalışmalar, yüksek voltaj kısmında değişiklik yapılması veya LED panelin üreticinin önerileri ile uyuşmayan bir model ile değiştirilmesi, X-Ray yayılmasında ciddi bir artışa neden olabilir. Üzerinde bu tür değişiklikler yapılmış bir set, ilk özelliklerini taşımamaktadır ve çalıştırılmamalıdır.
• Kulaklıklardan gelen aşırı ses basıncı işitme kaybına sebebiyet verebilir.
• Çevreye vereceği zararları göz önünde bulundurarak kullanılmış pilleri uygun çöp kutularına atınız.

Kullanım Hatalarına İlişkin Bilgiler

• Ürüne anten kablosunun içinden yağmur suyu geldiği zaman, ürüne her türlü sıvı temasları,
• Yanlış voltaj uygulanması, yüksek voltaj gelmesi,
• Yetkisiz kişiler tarafından yapılan müdahaleler,
• Ürünün tüketiciye tesliminden sonra oluşan düşürme ve çarpma kaynaklı anzalar, dış yüzeydeki kırılmalar ve çizilmeler kullanıcı hatasıdır.

Enerji Tüketimi Açısından Verimli Kullanıma İlişkin Bilgiler

• Cihaz setiniz çalışmadığı zamanlarda kumandadan kapatılmayıp fisi prizden çekilmelidir. Kumandadan kapatılması halinde Stand-By konumunda enerji tüketmeye devam eder.
• Ses düzeyinin düşük tutulması enerji tüketimini azaltır.

Kullanım ömrü 5 yıldır. Bu, ürünün tanımlandığı şekilde çalışabilmesi için gerekli yedek parçaları bulundurma süresidir.

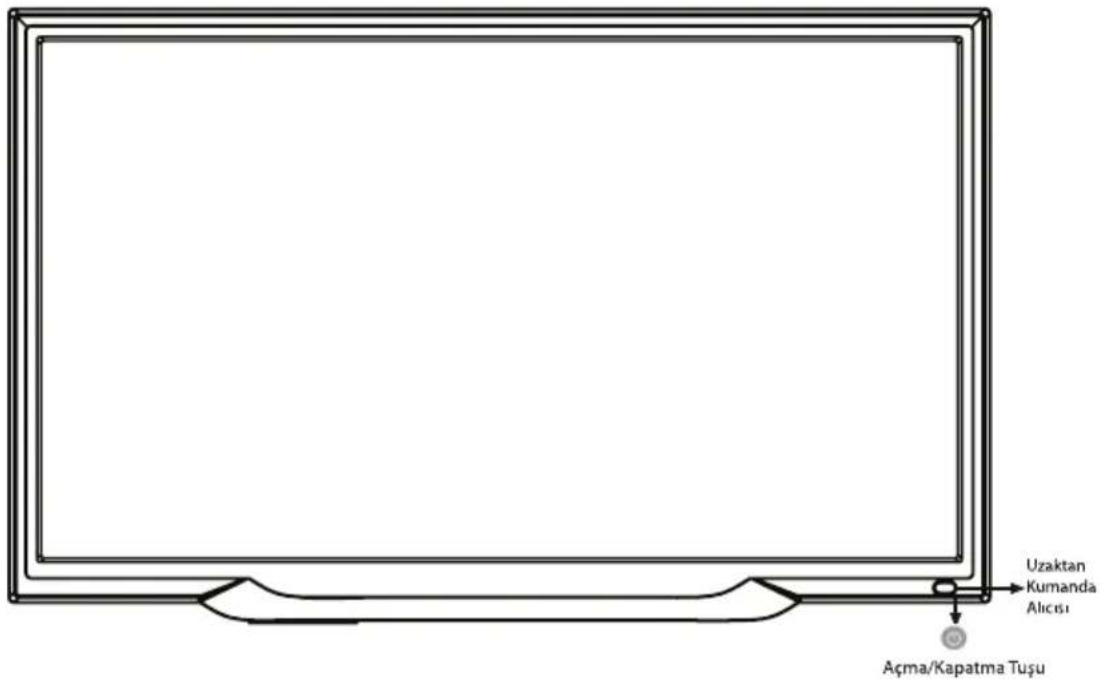

TUŞ TAKIMI VE BAĞLANTILAR

Uzaktan Kumanda Alicisi Açma/Kapatma Tuşu

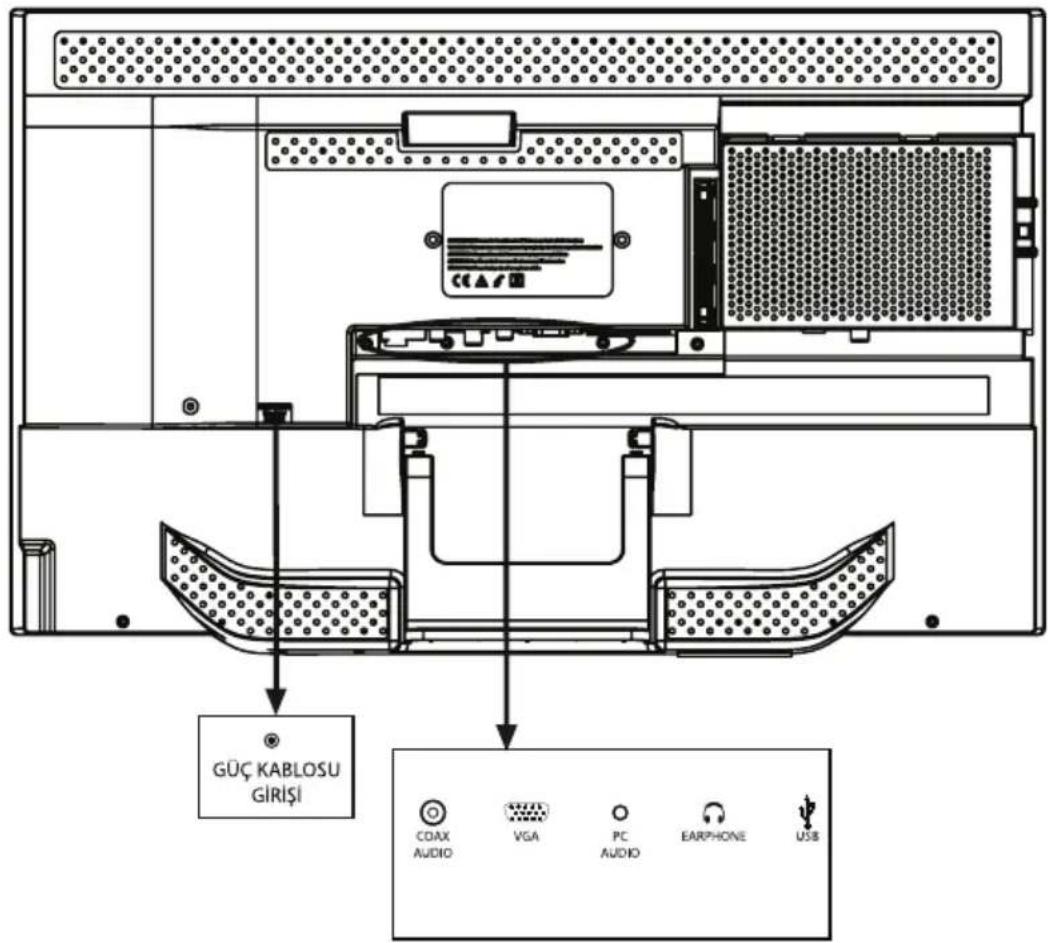

ARKA BAĞLANTILAR

GÜÇ KABLOSU GİRİŞİ COAX AUDIO VGA PC AUDIO EARPHONE USB

CİHAZIN ÇALIŞTIRILMASI

Cihaz setinizin ve uzaktan kumandanın çalıştırılması ile ilgili bu sayfadaki talimatları okuduktan sonra, uzaktan kumandanın kontrolü ve kanal ayarlama prosedürünü anlatan diğer sayfalara geçebilirsiniz.

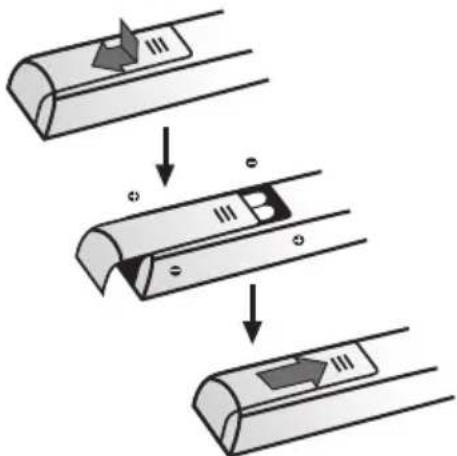

Uzaktan kumandaya iki adet AAA pil takınız.

Pilleri kullanırken dikkat edilecekler:

Sadece belirtilen tipteki pilleri kullanınız. Kutuplamayı doğru yaptığınızdan emin olunuz. Yeni ve eski pilleri bir arada kullanmayınız. şarj edilebilir pil kullanmayınız.

Pilleri aşırı ısıya maruz bırakmayın, ateşe atmayın, şarj etmeyin veya içini açmayın. Aksi takdirde akma ve patlama olabilir. Uzun bir süre boyu kullanmayacaksanız uzaktan kumandanın pillerini çıkarınız.

DİKKAT : Pil, yanlış bir pil tipi ile değiştirilirse patlama tehlikesi vardır. Sadece aynı veya eşdeğer bir tip pille değiştiriniz.

Elektrik kablosunu ÖNCE cihaza, SONRA şebeke prizine takınız.

Cihazı sadece AC güç kaynağına bağlanabilir. DC kaynağa bağlanmamalıdır. Fiş elektrik kablosundan ayrılmışsa, hiçbir şekilde prize takmayınız.

Not: şekiller temsilidir. Cihazınızın arkasındaki elektrik soketinin yeri, modele göre değişebilir.

Alt taraftaki POWER düğmesine basarak cihazınızı çalıştırınız.

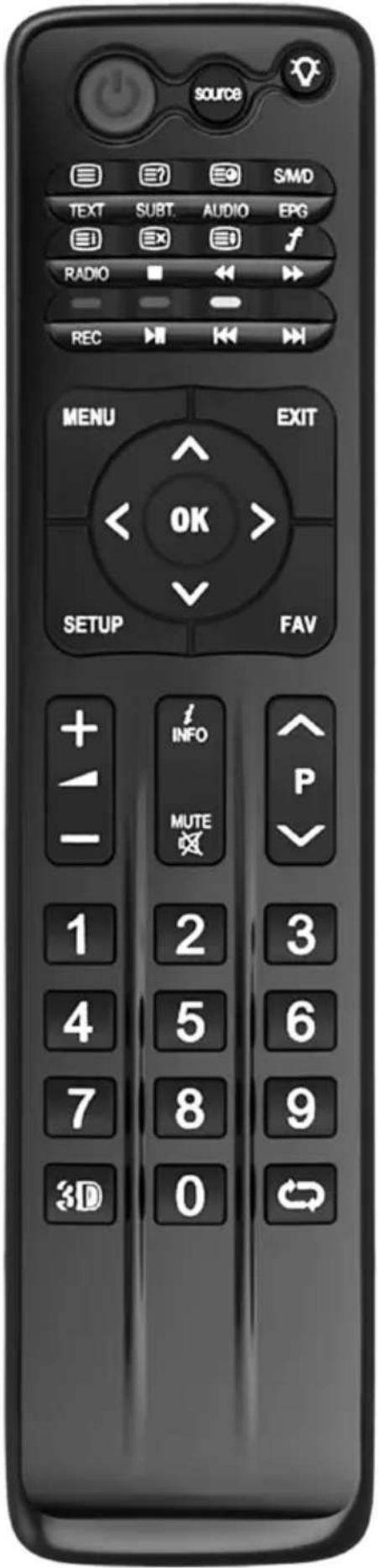

UZAKTAN KUMANDA TUŞ FONKSİYONLARI

source SMD TEXT SUBT. AUDIO EPG RADIO REC MENU EXIT OK SETUP FAV + - INFO MUTE 1 2 3 4 5 6 7 8 9 3D 0

POWER : Power tuşuna basıldığında TV açıksa Stand-By konumuna geçer. Kapalı ise açılır.

SOURCE : TV giriş kaynakları menüsünü açar.

: Ekran ışığını uyku moduna alır.

TEXT : Teletexti gösterir.

SUBT. : Teletext te alt yazı seçeneğini gösterir.

AUDIO : Ses modunu seçer. (stereo, mono)

SMD EPG : MONO / DUAL1 / DUAL2 /STEREO ses modlarından birini seçmek için kullanılır.

☐ RADIO : Yayın bilgisini gösterir.

: TTX iptal ve Medya da durdurur.

: Medyada geri sarar ve TTX'de yazı boyutunu büyütür

f : TTX'de kayan sayfayı durdurma veya medyada ileri sarma.

REC : Kırmızı menüleri açar.

: Yeşil menüler veya Medya da oynatma/durdurma.

: Sarı menüler veya Medya da önceki

: Mavi menüler veya Medya da sonraki

MENU : Ana Menüyü ekrana getirir.

EXIT : Ekrandaki Menüleri kaldırır.

YÖN TUŞLARI : OSD Menü üzerinde işlem yapmak ya da ayarları değiştirmek için kullanılır.

OK TUŞU :Seçmek, seçilen menüye girmek veya işlemi onaylamak için kullanılır.

VOL +/- : Ses seviyesini arttırmak veya azaltmak için kullanılır.

i INFO : İzlenen kaynağınbilgisini verir.

MUTE : Sesi kapatır, sesi tekrar açmak için mute tuşuna tekrar basılır.

P TUŞU : Bir önceki veya bir sonraki programa geçmek için kullanılır.

0-9 RAKAM TUŞLARI : İzlemek istediğiniz TV programını veya TELETEXT sayfasını seçmek için kullanılır.

: Bu tuşu kullanarak bir önce ki izlediğiniz kanala geri dönebilirsiniz.

MENÜLER

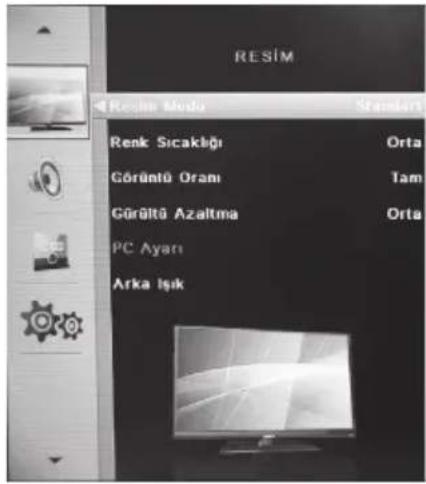

RESİM MENÜSÜ

Ana menüyü görüntülemek için MENU tuşuna basın.◀▶tuşlarına basarak Resim seçeneğini seçin ve OK tuşuna basın. Resim menüsü içinde işlem yapacağını alt menüyü seçmek için▲▼tuşlarına basın daha sonra OK tuşuna basın. Alt menüde işleminizi tamamladıktan sonra bir önceki menüye dönmek için MENU tuşuna, menüden çıkmak için EXIT tuşuna basın.

RESİM Resim Media Sımları Renk Sıcaklığı Orta Görüntü Oranı Tam Görültü Azaltma Orta PC Ayarı Arka İşık

Resim Modu

Önce Ok tuşuna basın. ▲▼tuşlarını kullanarak ekrana gelen seçeneklerden birini seçip kumanda üzerindeki OK tuşu ile onaylayın. Geri dönmek için MENU tuşunu kullanabilirsiniz. Resim Modunu Kullanıcı olarak seçtiğinizde kontrast, parlaklık, renk ve keskinlik ayarlarını değiştirebilirsiniz.

Kontrast

Kontrast seviyesini ayarlamak için önce OK tuşuna basınız. Daha sonra ◀▶ tuşlarını kullanarak kontrast seviyesini ayarlayabilirsiniz.

Parlaklık

Parlaklık seviyesini ayarlamak için önce OK tuşuna basınız. Daha sonra◀▶tuşlarını kullanarak parlaklık seviyesini ayarlayabilirsiniz.

Renk

Renk seviyesini ayarlamak için önce OK tuşuna basınız. Daha sonra ◀▶ tuşlarını kullanarak renk seviyesini ayarlayabilirsiniz.

Ton

Tint seviyesini ayarlamak için önce OK tuşuna basınız. Daha sonra ◀▶ tuşlarını kullanarak renk tonunu ayarlayabilirsiniz.

Keskinlik

Keskinlik seviyesini ayarlamak için önce OK tuşuna basınız. Daha sonra ◀▶ tuşlarını kullanarak keskinlik seviyesini ayarlayabilirsiniz.

Renk Sıcaklığı

Renk sıcaklığını ayarlamak için önce OK tuşuna basınız. Daha sonra ◀▶ tuşlarını kullanarak Normal, Soğuk veya Sıcak seçeneklerinden birini seçebilirsiniz.

Görüntü Oranı

Ekran formatını ayarlamak için önce OK tuşuna basınız. Daha sonra ◀▶ tuşlarını kullanarak ekran formatını ayarlayabilirsiniz.

Gürültü Azaltma

Gürültü azaltma seviyesini ayarlamak için önce OK tuşuna basınız. Daha sonra ◀▶ tuşlarını kullanarak gürültü azaltma seviyesini ayarlayabilirsiniz.

PC Ayari

Bu Menü, VGA girişinden uygun bir sinyal verildiğinde aktif hale gelir.

OK tuşuna basarak alt menüye girin. ▲▼ tuşları ile ayar yapmak istediğiniz seçeneğin üzerine gelerek OK ve ◀▶ tuşlarını kullanabilirsiniz.

Arka lşık

Ekranın arka kısmındaki aydınlığı ayarlamak için OK tuşuna basıniz. Daha sonra ◀▶ tuşlarını kullanarak Arka ışık değerini ayarlayabilirsiniz.

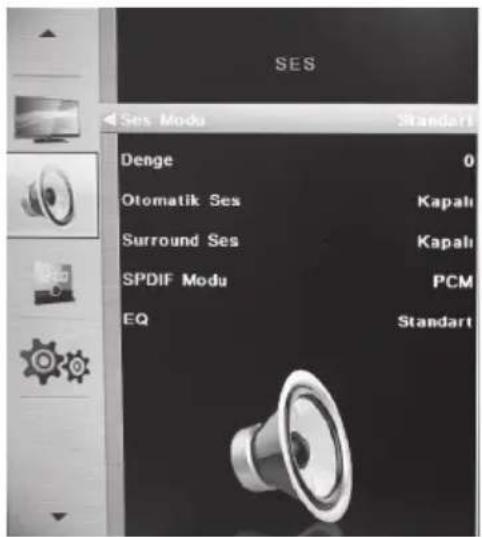

SES MENÜSÜ

Ana menüyü görüntülemek için MENU tuşuna basın. ◀▶tuşlarına basarak Ses seçeneğini seçin ve OK tuşuna basın. Ses menüsü içinde işlem yapacağınız alt menüyü seçmek için ▲▼ tuşlarına basın daha sonra OK tuşuna basın. Alt menüde işleminizi tamamladıktan sonra bir önceki menüye dönmek için MENU tuşuna, menüden çıkmak için EXIT tuşuna basın.

SES Ses Modu Standart Denge 0 Otomatik Ses Kapali Surround Ses Kapali SPDIF Modu PCM EQ Standart

Ses modu

Önce Ok tuşuna basın.◀▶ tuşlarını kullanarak ekrana gelen seçeneklerden birini seçip kumanda üzerindeki OK tuşu ile onaylayın. Geri dönmek için MENU tuşunu kullanabilirsiniz. Ses Modunu Kullanıcı olarak seçtiğinizde bas ve tiz ayarlarını değiştirebilirsiniz.

Tiz

Tiz seviyesini ayarlamak için önce OK tuşuna basınız. Daha sonra ◀▶tuşlarını kullanarak sesin tiz seviyesini ayalayabilirisiniz.

Bas

Bas seviyesini ayarlamak için önce OK tuşuna basınız. Daha sonra ◀▶tuşlarını kullanarak sesin bas seviyesini ayalayabilirisiniz.

Denge

Sağ/Sol ses balans dengesini ayarlamak için önce OK tuşuna basınız. Daha sonra◀▶tuşlarını kullanarak sağ ve sol hoparlör arasında ses dengesi ayarı yapabilirisiniz.

Otomatik Ses

Otomatik ses özelliği, ses seviysinde ani değişiklikler olduğunda ses dengesizliğini önlemek için kullanılır. Otomatik ses özelliğini kontrol etmek için ◀▶ tuşlarını kullanarak Açık veya Kapalı seçeneklerinden birini seçiniz.

Surround Ses

Surround ses modunu ayarlamak için önce OK tuşuna basınız. Daha sonra◀▶tuşlarını kullanarak Surround ses modunu ayarlayabilirsiniz.

SPDIF Modu

SPDIF modunu ayarlamak için ok tuşuna bakınız.

EQ

OK tuşunu kullanarak alt menüye girin. ◀▶ tuşlarını kullanarak herbir bandın ayarını yapabilirisiniz

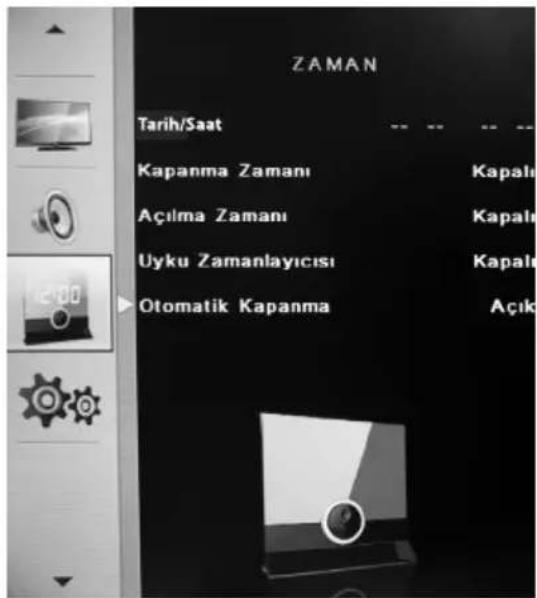

ZAMAN MENÜSÜ

Ana menüyü görüntülemek için MENU tuşuna basın. ◀▶tuşlarına basarak Zaman seçeneğini seçin ve OK tuşuna basın. Zaman menüsü içinde işlem yapacağını alt menüyü seçmek için ▲▼ tuşlarına basın daha sonra OK tuşuna basın. Alt menüde işleminizi tamamladıktan sonra bir önceki menüye dönmek için MENU tuşuna, menüden çıkmak için EXIT tuşuna basın.

ZAMAN Tarih/Saat Kapanma Zamanı Açılma Zamanı Uyku Zamanlayıcısı Otomatik Kapanma Kapalı Kapalı Kapalı Açık

Tarih/Saat -- -- -- --

LED Monitör'ün tarih ve saatini ayarlamak için bu modu seçip OK tuşuna basıniz. ▲▼ tuşlarını kullanarak 1. satıra Tarih, 2. satıra Ay, 3. satıra Yıl, 4. satıra Saat ve 5. satıra Dakika bilgilerini giriniz.

Kapanma Saati

LED Monitör'ün otomatik kapanma zamanını ayarlamak için önce OK tuşuna daha sonra ◀▶ tuşlarına basın.

Açılma Saati

LED Monitör'ün otomatik açılma zamanını ayarlamak için önce OK tuşuna daha sonra ◀▶ tuşlarına basın.

Uyku Zamanlayıcısı

TV'nin otomatik uykuya geçme zamanını ayarlamak için önce OK tuşuna daha sonra ▲▼ tuşlarına basarak TV'nin uyku moduna geçeceği zamanı seçiniz.

Otomatik Kapanma

TV'nin otomatik kapanma zamanını ayarlamak için önce OK tuşuna daha sonra ▲▼ tuşlarına basarak TV'nin otomatik kapanma zamanını seçiniz.

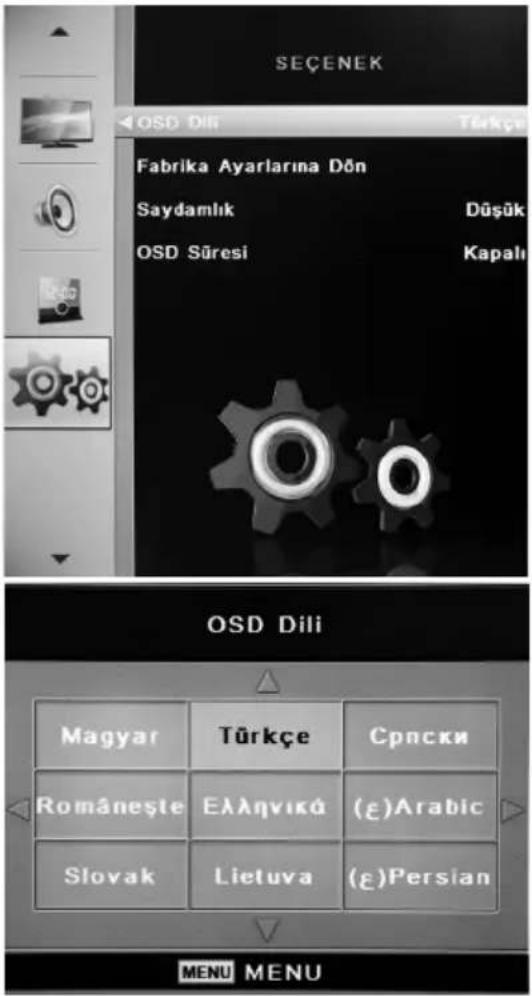

SEÇENEK MENÜSÜ

Ana menüyü görüntülemek için MENU tuşuna basın.◀▶tuşlarına basarak Ayarlar seçeneğini seçin ve OK tuşuna basın. Seçenek menüsü içinde işlem yapacağınız alt menüyü seçmek için ▲▼ tuşlarına basın daha sonra OK tuşuna basın. Alt menüde işleminizi tamamladıktan sonra bir önceki menüye dönmek için MENU tuşuna, menüden çıkmak için EXIT tuşuna basın.

SEÇENEK OSD Dili Türkçe Fabrika Ayarlarına Dön Saydamlık Düşük OSD Süresi Kapalı OSD Dili Magyar Türkçe Српски Româneşte Ελληνικά (ε)Arabic Slovak Lietuva (ε)Persian MENU MENU

OSD Dili

◀▶ tuşlarını kullanarak OSD Dilini seçin ve OK tuşuna basın. Gelen menüde ◀▶ ve ▲▼ tuşlarını kullanarak istediğiniz dili seçin ve OK tuşuna basın.

Saydamlik

OK tuşuna basarak ekran arka görüntüsünün saydamlığını ayarlayabilirsiniz..

OSD Bekleme

OSD'nin ekranda kalma süresini ayarlamak için OK tuşuna basarak süreyi ayarlayabilirsiniz.

Fabrika Ayarlarına Geri Dön

LED Monitör'ü fabrika ayarlarına döndürmek için ▲▼ tuşlarını kullanarak Sifırlayı seçin ve OK tuşuna basın.

Gelen uyarı menüsünü onaylamak için OK tuşuna basın.

SORUN GİDERME

LED Mönitör'ünüzde karşılaşabileceğiniz sorunların çoğunu, aşağıdaki sorun giderme listesine başvurarak çözebilirsiniz.

Görüntü yok, ses yok

1. Sigorta ya da şalterin çalışıp çalışmadığını kontrol edin.
2. Prize başka bir elektrikli cihaz takarak prizin çalışıp çalışmadığını kontrol edin.
3. Güç kablosu ile priz arasında temas sorunu olabilir.
4. Sinyal kaynağıni kontrol edin.

Renk yok

1. Renk sistemini değiştirin.
2. Doygunluğu ayarlayın.

Uzaktan kumanda çalışıyor

1. Pillerin doluluğunu kontrol edin.
2. Piller düzgün takılmamış olabilir.
3. Cihazın fişinin takılı olup olmadığına bakın.

Görüntü yok, ses normal

1. Parlaklık ve kontrastı ayarlayın.

Görüntü normal, ses yok

1. VOL+ düğmesine basarak sesi yükseltin.
2. Ses ayarı sessiz konuma getirilmiş olabilir. Değiştirmek için MUTE düğmesine basın.
3. Ses sistemini değiştirin.

Görüntüde düzensiz dalgalar var

Bu sorun genellikle çevredeki otomobil, floresan lamba ve saç kurutma makinase gibi cihazlardan kaynaklanan sinyal karışması nedeniyle olur. Anteni sinyal karışmasını en aza indirecek şekilde ayarlayın.

VGA modunda ekran siyah

LED Mönitör'ünüz bilgisayar tarafından ayarlanan çözünürlüğü tanımıyor olabilir. En iyi çözünürlük ayarını ya da Windows sisteminin diğer standart çözünürlük ayarlarını kullanın. astı azalır. Sinyal karışmasına neden olan radyo frekansı kaynağını bulup kaldırın.

TEKNİK ÖZELLİKLER

Tuş Fonksiyonları	Power
Ses Çıkış Gücü	2 x 3 W (4 OHM)
USB	Multimedya + Servis
PanelÇözünürlüğü	HD modeller için; 1366 x 768FHD modeller için; 1920 x 1080
Giriş-ÇıkışSoketleri	USB girişi	1 USB slot (Type A)
	Kulaklık çıkışı	1 jak çıkışı
	PC-RGB ve ses girişi	1 D-SUB 15 pin konnektör, mavi renkli , 1 jak girişi
	Koaksiyel çıkışı	1 RCA Terminal soketi

ÜRÜN ÖZELLİKLERİ

Model Adi	23"
Gösterge Ekranı	58 cm
Voltaj	180-240 V
Frekans	50/60 Hz
Güç Tüketimi	24 W
Ürünün Boyutu(mm) (L x W x H)	546,7 x 42,8 x 340,6
Net Ağırlığı	2.93 kg

VGA Arayüzüyle PC Sinyal Formatı

Sinyal formati	Çözünürlük	Yenileme frekansı
IBM VGA	640 x 480	60Hz
VESA	800 x 600	60Hz
VESA	1024 x 768	60Hz
VESA STD	1152 x 864	75Hz
VESA STD	1280 x 720	60Hz
VESA STD (Önerilen)	1366 x 768	60Hz
VESA STD	1440 x 900	60Hz
VESA STD	1680 x 1050	60Hz
VESA STD	1920 x 1080	60Hz

Aksesuarlar

Uzaktan kumanda	1 Adet
Kullanım kılavuzu	1 Adet
Pil	2 Adet

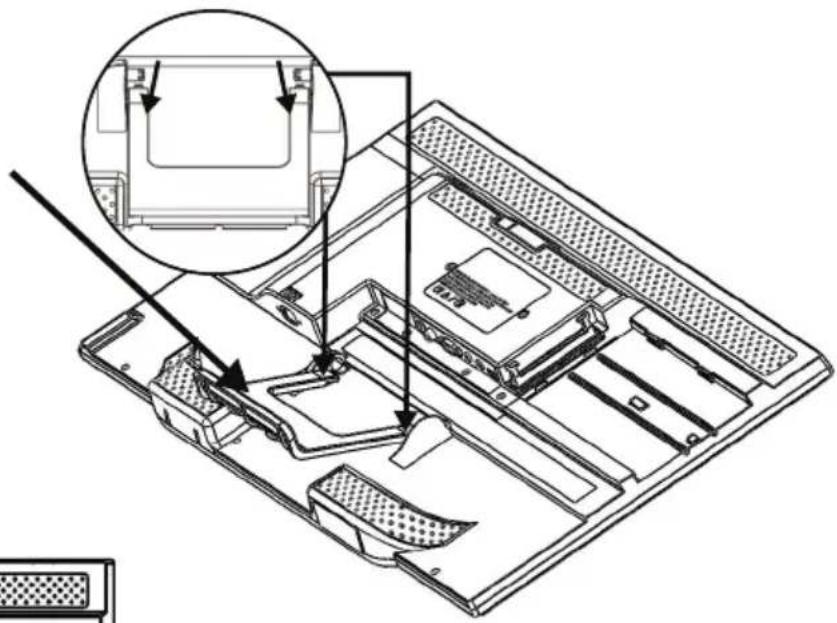

KURULUM ŞEMASI

Resimde görülen ayak açılarak TV hazır konuma getiriniz.

Ayağı ok yönünde bastırarak kilitlendiğinden emin olunuz.

TV'nizi duvara monte etmek için resimdeki ayak kısmını ok yönünde bastırarak ayağı yuvadan çıkarınız.

TV ASKI APARATI

TV'nizi duvara monte etmek için çıkarılan ayak üst kısımdaki yuvaya çıkarıldığı şekilde tekrar takıp kapalı konuma getirebilirsiniz.

2 adet M4X vidalarınızı montaj yap

2 adet M4X8 mm YSB siyah VESA vidalarınızı çıkartarak askı aparatınızı montaj yapabilirsiniz.

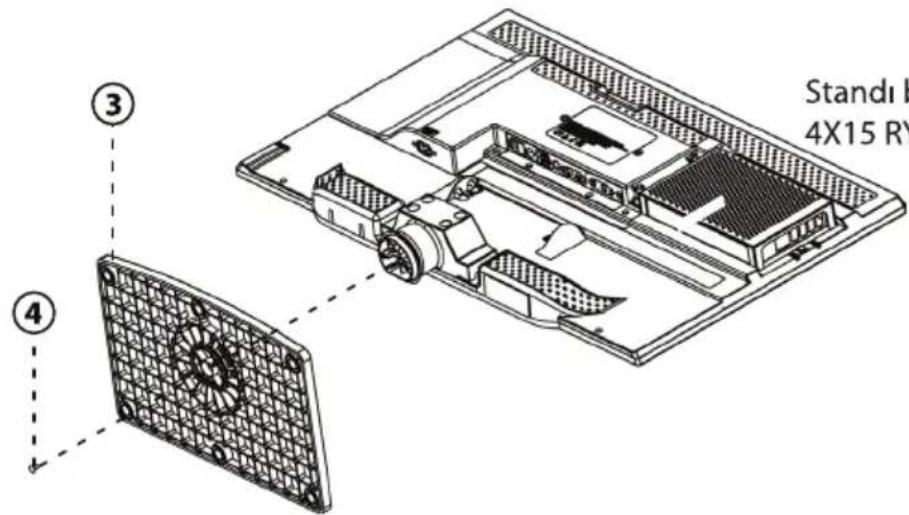

STAND KURULUM ŞEMASI (ALTERNATİF)

Boyun pilastiğini 4 adet 3X8 vida ile TV arka kısmına sabitleyiniz.

1-3X8 VIDA (4 Adet)
2-Boyun
3-Stand
4-4X15 RYSB Vida

ile TV arka kısımına sabitleyiniz.

Standl 4X15 RV ③ ④

Standı boyun yuvasına yerleştirip, 4X15 RYSB vida ile sabitleyiniz.

DUVAR ASKI APARATI KURULUM ŞEMASI

Duvar askı aparatı montajı için TV arka kapakta bulunan 2 adet M4X8 RYSB vidayı sökünüz. Daha sonra duvar askı aparatı sabitlemesi için yine bu vidaları kullanınız.

5" M4X8 RT3D Vida (2 Adet) ⑤ ⑤ yine ba

UYARI:

Lütfen montaj esnasında kutu içerisinde çıkan veya ürün üzerinde bulunan vidaları kullanınız. Vidaların kaybolması halinde yukarıda ölçüleri verilen vidaları temin ediniz. Farklı vida kullanımından kaynaklanan arızalardan firmamız sorumlu değildir.

A Product fiche

B Manufacturer	ATMACA ELEKTRONİK SAN. VE TİC.A.Ş.
C Model No.	SN023LD12AT031-VM SN023LD12AT031-LM	SN023LD12AT031-VSM SN023LD12AT031-LSM	SN023LD12AT031-VAM SN023LD12AT031-LAM	SN023LD12AT031-VSAM SN023LD12AT031-LSAM
D Energy efficiency class	A	A	A	A
E Visible screen size (diagonal)	58 cm / 23"	58 cm / 23"	58 cm / 23"	58 cm / 23"
F On mode average power consumption	24 W	24 W	24 W	24 W
G Annual energy consumption	34,04 kWh	34,04 kWh	34,04 kWh	34,04 kWh
H Standby power consumption	0,37 W	0,37 W	0,37 W	0,37 W
I Off mode power consumption	-	-	-	-
J Display resolution	1,366 x 768 HD 1,920 x 1,080 FHD	1,366 x 768 HD 1,920 x 1,080 FHD	1,366 x 768 HD 1,920 x 1,080 FHD	1,366 x 768 HD 1,920 x 1,080 FHD

"Tüm soru, öneri, görüş ve şikayetleriniz için Çağrı Merkezimizi arayabilirsiniz"

ATS ATMACA TEKNİK SERVİS 0212 412 14 14

Aşağıdaki şartlar sadece TÜRKİYE CUMHURİYETİ'nde geçerlidir.

1- Garanti süresi malın teslim tarihinden başlar ve iki yıldır.

2- Bütün parçaları dahil olmak üzere malın tamamı garanti süresince garanti kapsamındadır.

3- Malın garanti süresi içerisinde arızalanması durumunda, tamirde geçen süre garanti süresine eklenir. Malın tamir süresi en fazla...20...iş günüdür.

4-Malın kullanma kılavuzunda yer alan hususlara aykırı kullanılmasından kaynaklanan arızalar garanti kapsamı dışındadır.

5-Bu garanti kazalardan, müşteriye tesliminden sonra taşınmadan, yanlış ve kötü kullanmadan, ihmalden, doğal afetlerden, yangından, mücbir sebeplerden elektrik voltajındaki düzensizliklerden, garanti belgesi üzerindeki tahribatlardan, ürün üzerindeki orjinal seri numaralarının kaldırıldığı veya bunlara benzer sebeplerden ya da SUNNY Kullanım Kılavuzuna uymayan çalıştırma şekillerinden kayınlamakan arızalarda kullanılamaz veya geçerli değildir. Atmaca Elektronik Sanayi ve Ticaret A.Ş. kendisi tarafından SUNNY ürünlerini tamir etmek üzere yetki verilmemiş bir tamirhane vs'nin üründe sebep olduğu arızalara garanti vermez.

6- Satici firma tarafından onaylanan garanti belgesini, arıza halinde servisimize göstermek üzere saklayınız.

7-Satici tarafından bu Garanti Belgesinin verilmemesi durumunda, tüketici Gümrük ve Ticaret Bakanlığı Tüketicinin Korunması ve Piyasa Gözetimi Genel Müdürlüğüne başvurabilir.

8-Ürünün montajı ve nakliyesi ürün fiyatına dahil değildir.

Tüketicinin seçimlik hakları

KANUN MADDE 11-

(1) Malın ayıplı olduğunu anlaşılması durumunda tüketici;

a) Satılanı geri vermeye hazır olduğunu bildirerek sözleşmeden dönme,

b) Satılanı alıkoyup ayıp oranında satış bedelinden indirim isteme,

c) Asırı bir masraf gerektirmediği takdirde, bütün masrafları satıcıya ait olmak üzere satılanın ücretsiz onarılmasını isteme,

ç) İmkan varsa, satılanın ayıpsız bir misli ile değiştirilmesini isteme, seçimlik haklarından birini kullanabilir. Satıcı, tüketicinin tercih ettiği bu talebi yerine getirmekle yükümlüdür.

(2) Ücretsiz onarım veya malın ayıpsız misli ile değiştirilmesini hakları üretici veya ithalatçıya karşı da kullanılabilir. Bu fikradaki hakların yerine getirilmesi konusunda satıcı, üretici ve ithalatçı müteselsilen sorumludur. Üretici veya ithalatçı, malın kendisi tarafından piyasaya sürülmesinden sonra ayılın düğduğunu ispat ettiği taktirde sorumlu tutulmaz.

(3) Ücretsiz onarım veya malın ayıpsız misli ile değiştirilmesinin satıcı için orantısız güçlükleri beraberinde getirecek olması halinde tüketici, sözleşmeden dönme veya ayıp oranında bedelden indirim haklarında birini kullanabilir. Orantisızlığın tayininde malın ayıpsız değeri ayibın önemli ve diğer seçimlik haklara başvurmanın tüketici açısından sorun teşkil etmeyeceği gibi hususlar dikkate alınır.

(4) Ücretsiz onarım veya malın misli değiştirilmesi haklarından birinin seçilmesi durumunda bu talebin satıcıya, üreticiye veya ithalatçıya yöneltilmesinden itibaren azami otuz iş günü, konut ve tatil amaçlı taşınmazlarda ise altmış iş günü içinde yerine getirilmesi zorunludur. Ancak, bu Kanunun 58 inci maddesi uyarınca çıkarılan yönetmelik ekli listede yer alan mallara ilişkin, tüketicinin ücretsiz onarım talebi, yönetmelikte belirtilen azami tamir süresi içinde yerine getirilir. Aksi halde tüketici diğer seçimlik haklarını kullanmakta serbesttir.

(5) Tüketicinin sözleşmeden dönme veya ayıp oranında bedelden indirim hakkını seçtiği durumlarda, ödemiş olduğu bedelin tümü veya bedelden yapılan indirim tutarı derhal tüketiciye iade edilir.

(6) Seçimlik hakların kullanılması nedeniyle ortaya çıkan tüm masraflar, tüketicinin seçtiği hakkı yerine getiren tarafça karşılanır. Tüketici bu seçimlik haklarından biri ile birlikte 11/1/2011 tarihli ve 6098 sayılı Türk Borçlar Kanunu hükümleri uyarınca tazminat da talep edebilir.

Tüketicinin Garanti ile ilgili Hakları

Ücretsiz onarım hakkı

YÖN. MADDE 8 -

(1) Tüketicinin, Kanunun 11 inci maddesinde yer alan seçimlik haklarından ücretsiz onarım hakkını seçmesi durumunda satıcı; işçilik masrafi, değiştirilen parça bedeli ya da başka herhangi bir ad altında hiçbir ücret talep etmeksizin malın onarımını yapmak veya yaptırmakla yükümlüdür.

(2) Tüketici ücretsiz onarım hakkını ücretsiz veya ithalatçıya karşı da kullanabilir. Satıcı, üretici ve ithalatçı tüketicinin bu hakkını kullanmasından müteselsilen sorumludur.

Tüketicinin diğer hakları

YÖN. MADDE 9-

(1) Tüketicinin, ücretsiz onarım hakkını kullanmasına rağmen malın;

a) Garanti süresi içinde tekrar arızalanması,

b) Tamiri için gereken azami sürenin aşılması,

c) Tamirinin mümkün olmadığını, yetkili servis istasyonu, satıcı, üretici veya ithalatçı tarafından bir raporla belirlenmesi, durumlarında; tüketici malın bedel iadesini, ayıp oranında bedel indirimli veya malin ayıpsız misli ile değiştirilmesini saçıcıdan talep edebilir. Satıcı, tüketicinin talebini reddedemez. Bu talebin yerine getirilmemesi durumunda satıcı, üretici ve ithalatçı müteselsilen sorumludur.

(2) Tüketicinin sözleşmeden dönme veya ayıp oranında bedel indirim hakkını seçtiği durumlarda, satıcı, malın bedelinin tümünü veya bedelden yapılan indirim tutarını derhal tüketiciye iade etmek zorundadır. Tüketicinin, malın ayıpsız misli ile değiştirilmesi hakkını seçmesi durumunda ise satıcı, üretici veya ithalatçı, malın ayıpsız misli ile değiştirilmesi talebinin kendilerine bildirilmesinden itibaren azami otuz iş günü içerisinde, bu talebi yerine getirmek zorundadır.

(3) Bu maddenin birinci fikrasının (c) bendinde belirtilen raporun, arızanın bildirim tarihinden itibaren o mala ilişkin azami tamir süresi içerisinde düzenlenmesi zorunludur.

Değiştirilen ürünün garanti süresi

YÖN. MADDE 10-

Garanti uygulaması sırasında değiştirilen malın garanti süresi, satın alınan malın kalan garanti süresi ile sınırlıdır. Ancak kalan garanti süresi bir yıldan az ise değiştirilen mal için en az bir yıl garanti süresi verilmek zorundadır.

Kullanım hatası

YÖN. MADDE 11-

(1) Tüketicinin malı tanıtma ve kullanma kılavuzunda yer alan hususlara aykırı olarak kullanılmasından kaynaklanan arızalar hakkında Yönetmeliğin 8 ve 9 uncu madde hükümleri uygulanamaz.

(2) Arizalarda kullanım hatasının bulunup bulunmadığı, yetkili servis istasyonları, yetkili servis istasyonunun mevcut olmaması halinde sırasıyla; bu malın saticısı, ithalatçısı veya üreticisinden birisi tarafından o mala ilişkin azami tamir süresi içerisinde düzenlenen raporla belirlenmesi ve bu raporun bir nüshasının tüketiciye verilmesi zorunludur.

(3) Tüketiciler, bu maddenin ikinci fikrasında belirtilen rapora ilişkin olarak bilirkişi tarafından tespit yapılması talebiyle uyuşmazlığın parasal değerini dikkate alarak tüketici hakem heyetine ve tüketici mahkemesine başvurabilir.

Üretici, ithalatçı ve satıcının sorumluluğu

SSH YÖN. MADDE 14 -

(1) Üretici veya ithalatçılar, yetkili servis istasyonlarının ayrı bir tüzel kişiliği olsa dahi, satış sonrası hizmetlerin sağlanmasından ve yürütülmesinden yetkili servis istasyonları ile birlikte müteselsilen sorumludur.

(2) Satış sonrası hizmetler, malın niteliğine göre kullanıldığı yerlerde de sağlanabilir.

(3) Tüketicinin bulunduğu il sınırları içerisinde yetkili servis istasyonu olmaması durumunda üretici veya ithalatçılar; malın kullanım ömrü süresince, bakım ve onarımıyla ilgili olarak tüketicilerden nakliye, posta, kargo veya yetkili servis elemanlarının ulaşım gideri gibi herhangi bir ilave ücret talep edemezler.

(4) Malın garanti süresi içerisinde yetkili servis istasyonuna veya satıcıya tesliminden itibaren arızasının on iş günü içerisinde giderilmemesi halinde, üretici veya ithalatçı; malın tamiri tamamlanıncaya kadar, benzer özelliklere sahip başka bir mali tüketicinin kullanımına tahsis etmek zorundadır.

(5) İthalatçının herhangi bir şekilde ticari faaliyetinin sona ermesi halinde bakım ve onarım hizmetlerinin sunulmasından garanti süresi boyunca satıcı, üretici ve yeni ithalatçı müteselsilen sorumludur. Garanti süresi geçtikten sonra ise kullanım ömrü süresince bakım ve onarım hizmetlerini üretici veya yeni ithalatçı sunmak zorundadır.

28.11.2013 tarih ve 6502 sayılı Tüketicinin Korunması Hakkında Kanuna dayanılarak Tüketicinin Korunması ve Piyasa Gözetimi Genel Müdürlüğü tarafından yayımlanan yönetmelikler kapsamında hazırlanmıştır.

Atmaca Elektronik San. ve Tic. A.Ş bu ürünü teslim tarihinden itibaren, garanti şartları dahilinde kanuni süre olan (2) iki sene süresince garanti eder.

Malin:

Cinsi	: Monitör
Markası	: Sunny
Modeli	:
Azami Tamir Süresi	: 20 (yirmi) iş günüdür.
Bandrol ve Seri No	:

Üretici veya İthalatçı Firmanın:

Unvanı	: Atmaca Elektronik San. ve Tic. A.Ş.
Adresi	: Zafer Mh. 177. Sokak No: 2/1Esenyurt-İstanbul
Telefonu	: 0212 412 12 12 (Pbx)
Faks	: 0212 412 14 99
Web	: www.atmaca.com.tr - www.sunny.com.tr

ATMACA ELEKTRONİK

SANAYI VE TICARET A.S. Zafer Mah. 177.1094 No: 2/1 Esenyurt ISTANBUL Tel : [phone] Fax: [phone] Büyük Mükellefler V.D.: 103 054 9920 Tic. Sicil : 302472-0 www.atmaca.com.tr www.sunny.com.tr

Satici Firmanın:

Unvanı	:
Adresi	:
Telefonu	:
Faks	:
e-posta	:
Fatura Tarih ve Sayısı	:
Teslim Tarihi ve Yeri	:
Kaşesi-İmzası	:

SUNNY

SERVÍS KUPONU 1

SUNNY

SERVÍS KUPONU 2

SUNNY

SERVÍS KUPONU 3

SUNNY

SERVİS KUPONU 4

SUNNY

SERVÍS KUPONU 5

SUNNY

SERVÍS KUPONU 6

Müşterinin:

Adı Soyadı (Unvanı)	:
Adresi	:
Telefonu	:

Yetkili Servisin:
