KULLANIM KILAVUZU Palio (2003) FIAT

Bir Fiat Palio otomobili seçtiğiniz için sizi tebrik ederiz.

Bu kitabı, yeni otomobilinizin tüm özelliklerini tanımanıza ve onu mümkün olan en iyi şekilde kullanabilmenize yardımcı olmak için hazırladık. Otomobilinizi kullanmadan önce, kitabı tamamen okumalisınız.

Bu kitapta, Fiat Palio'nun teknolojik özelliklerinden en iyi şekilde yararlanmanıza yardımcı olacak; otomobilin kullanımı ile ilgili bilgiler, tavsiyeler ve önemli uyarıların yanısıra, kendi güvenliğiniz ve otomobil ile çevrenin korunması hakkında da çok önemli tavsiyeler bulacaksınız.

İlişikte sunulan Servis Rehberinde, Tofaşın servis listesi, Garanti Kitapçıgında ise garanti şartları ve periyodik bakım bilgileri ile ilave hizmetler yer almaktadır.

tomobilinizi güle güle kullanın.

Bu kitapta bütün Fiat Palio tiplerine ait bilgiler verilmektedir. Bunun için siz satın aldığınız otomobilin tipine ait bilgi ve uyarları dikkate alınız.

FIAT PALIO'YA HOŞ GELDİNİZ

Orijinal hatlara sahip olan Fiat Palio; mükemmel bir sürüş memnuniyeti sunmak, güvenliği sağlamak ve çevre ile mümkün olduğu kadar dost olmak için dizayn edilmiştir.

Yeni motorlarından güvenlik sistemlerine, sürücü ve yolculara sağlanan gelişmiş konfor özelliklerinden pratik ve fonksiyonel çözümlerine kadar her şey, Fiat Palio'nuzun özelliklerinin değerini anlamanza yardımcı olur.

Daha sonra; otomobilinizin stil ve performansının, kullanım masraflarını azaltmaya yardımcı olan yeni üretim metotları ile el ele olduğunu keşfettiğiniz zaman bunu anlayacaksınız.

Orneğin; Fiat Palio'nun ilk bakımı 20.000 km 'de yapılmaktadır.

OTOMOBİLİNİZİ DOĞRU KULLANMANIZA YARDIM EDECEK SEMBOLLER

Bu sayfada göreceğiniz semboller çok önemlidir. Dikkatinizi çekmek için el kitabına konulan bu sembolleri gördüğünüzde; dikkatle okumalısınız.

Gördüğünüz gibi, her sembol; değişik alanlardaki konuları kolay ve açık bir şekilde tanımlamak için değişik biçim ve renklere sahiptir.

Dikkat. Bu talimatların tamamen veya kısmen yerine getirilmemesi; sürücü, yolcular veya diğer şahıslar için ciddi bir tehlike oluşturabilir.

Bu size otomobilin çevreye zarar ver-memesini sağlamak için yapmanız gereken doğru şeyleri gösterir.

Otomobilin korunması.

Dikkat. Bu talimatların tamamen veya kısmen yerine getirilmemesi otomobilde ciddi hasarlara yol açar ve bazen garantinin de geçersiz olmasına sebep olur.

SEMBOLLER

Fiat Palio'nuzu oluşturan bazı parçaların üzerine veya yanına özel renkli etiketler konulmuştur. Bu etiketler üzerinde size, belirli bir parça ile ilgili olarak alınması gereken önlemleri hatırlatan semboller yer alır.

Fiat Palio'nuzun üzerinde bulunan sembollerin listesi, yanlarında ilgili parçanın ismi ile birlikte aşağıda verilmiştir.

Bu semboller dört gruba ayrılmıştır; tehlike, yasak, uyarı ve zorunluluk sembolleri.

TEHLİKE SEMBOLLERİ

Akü

Korozif sıvı.

Bobin

Yüksek voltaj.

Akü

Patlama.

Kayış ve kasnaklar

Hareketli parçalar; kol- larınızı ve giysilerinizi uzak

Fan

Motor çalışmıyor iken otomatik olarak devreye

Klima boruları

Sökmeyiniz. Yüksek basınçlı gaz.

Genleşme kabı

Soğutma suyu sıcak iken kapağı açmayınız.

YASAK SEMBOLLERİ

UYARI SEMBOLLERİ

Akü

Alevden uzak tutunuz.

ısı kalkanları - kayışlar - kasnaklar - fan

Dokunmayız.

Katalitik konvertör

Otomobilinizi, alev alabilir maddelerin üzerine park

etmeyiniz. "Emisyon kontrol sistemlerinin korunması" bölümüne bakınız.

Akü

Çocuklardan uzak tutu- nuz.

Yolcu hava yastığı

Çocuk emniyet koltuk- larını, ön yolcu koltuğuna yerleştirmeyiniz.

Hidrolik direksiyon

Rezervuardaki maksimum sıvı seviyesini geçmeyiniz. Sadece "Kapasiteler" bölümünde belirtilen sıvıyı kullanınız.

ZORUNLULUK SEMBOLLERİ

Fren devresi

Rezervuardaki maksimum sıvı seviyesini geçmeyiniz.

Sadece "Kapasiteler" bölümünde belirtilen sıvıyı kullanınız.

Kurşunsuz benzinli otomobil

Sadece RON 95 kurşunsuz benzin kullanınız.

Akü

Gözlerinizi koruyunuz.

Cam silecekleri

Sadece "Kapasiteler" bö- lümünde belirtilen sıvıyı

Genleşme kabı

Sadece "Kapasiteler" bö- lümünde belirtilen sıvıyı

Akü

Kriko

Kullanıcı el kitabına bakı-

kullanınız.

kullanınız.

niz.

Motor

Sadece "Kapasiteler" bö- lümünde belirtilen yağı kul-

laniniz.

iÇİNDEKİLER

KULLANIMDAN ÖNCE

OTOMOBİLİN TANITIMI

OTOMOBİLİN KULLANILIŞI

ACİL DURUMDA YAPILACAKLAR

OTOMOBİLİN BAKIMI

TEKNİK ÖZELLİKLER

AKSESUARLARIN MONTAJI

FİHRİST

KULLANIMDAN ÖNCE

- tomobilinize rahatça oturun ve okumak için hazır olun...

Kalkıştan itibaren tamamen güvenli ve doğru bir şekilde yola çıkmanız için bilmeniz gereken her şeyi ilerideki sayfalarda bulacaksınız.

Birkaç dakika sonra, uyarı lambalarını, göstergeleri ve ana sistemleri tanıyacaksınız.

Tüm ayarlama işlemlerinin, otomobil duruyor iken yapılması gerektiğini unutmayınız.

ÖN PANEL 9

GÖSTERGE TABLOSU 11

FIAT ŞİFRE SİSTEMİ 12

KOLTUKLAR 13

BAŞLIKLAR 13

EMNİYET KEMERLERİ 14

DİREKSİYON 15

KUMANDA KOLLARI 15

DİKİZ AYNALARI 16

ISITMA VE HAVALANDIRMA 16

MANUEL KUMANDALI KLİMA 17

DÖRTLÜ FLAŞÖR 17

KUMANDALAR 17

ELEKTRİK KUMANDALI CAMLAR 18

BAGAJ 18

MOTOR KAPUTU 19

FARLAR 19

KAPILAR 20

Göstergeler ile uyarı lambalarının varlığı ve bunların yerleri otomobilin tipine bağlı olarak değişebilir.

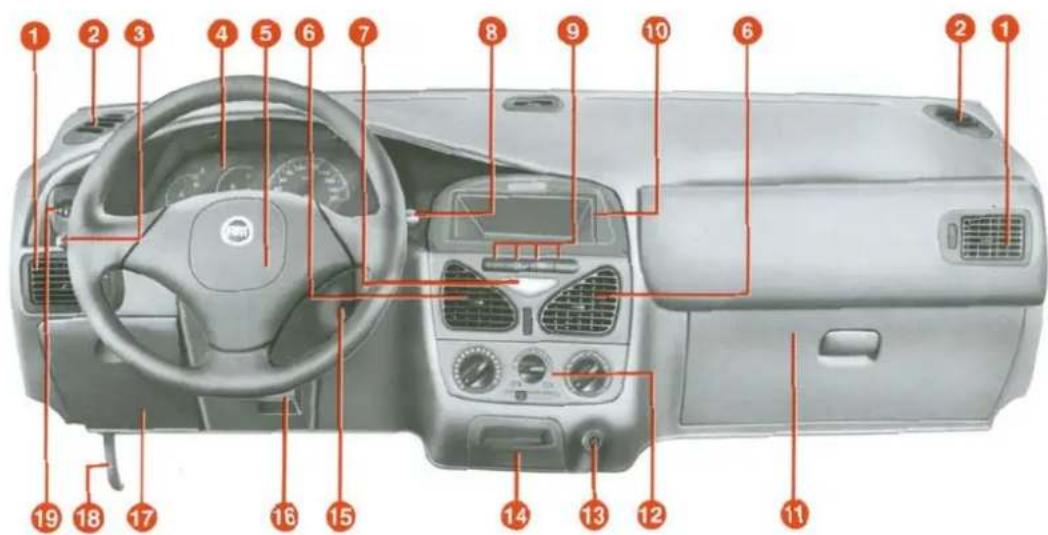

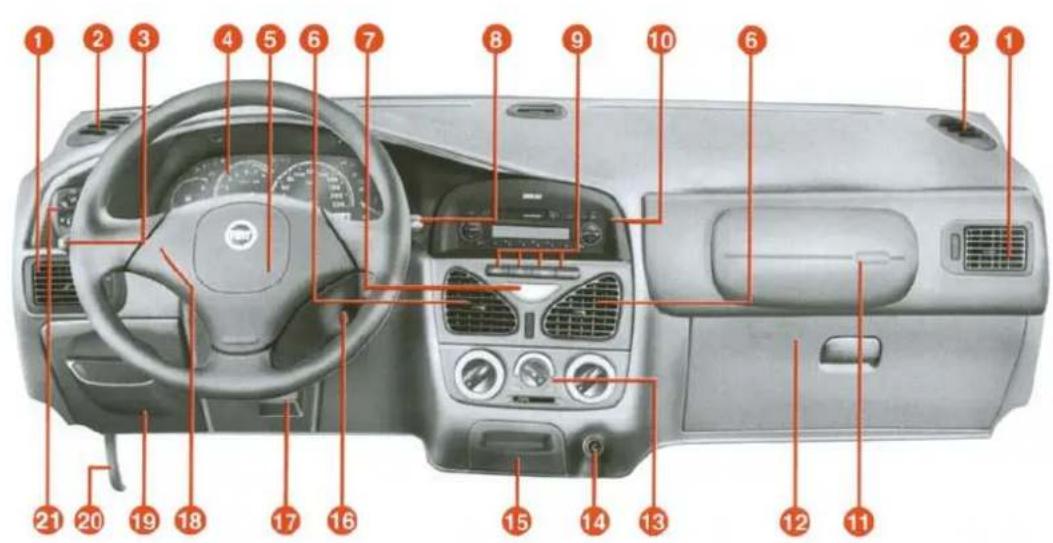

1. Yönlendirilebilir ve ayarlanabilir yan hava yönelticileri - 2. Yan cam hava yönelticisi - 3. Dış lambalar kumanda kolu - 4. Gösterge tablosu ve uyarı lambaları - 5. Korna - 6. Yönlendirilebilir ve ayarlanabilir orta hava yönelticileri - 7. Dörtlü flaşör düğmesi - 8. Ön ve arka cam yıkama/silecek kumanda kolu - 9. Kumanda düğmeleri ve uyarı lambaları - 10. Radyo yuvası - 11. Torpedo gözü - 12. Klima sistemi kumandaları - 13. Çakmak - 14. Eşya gözü - 15. Kontak - 16. Direksiyon yükseklik ayar kolu - 17. Sigorta kutusu kapağının koruyucusu - 18. Motor kaputu açma kolu - 19. Far yükseklik ayarı

Göstergeler ile uyarı lambalarının varlığı ve bunların yerleri otomobilin tipine bağlı olarak değişebilir.

1. Yönlendirilebilir ve ayarlanabilir yan hava yönelticileri - 2. Yan cam hava yönelticisi - 3. Dış lambalar kumanda kolu - 4. Gösterge tablosu ve uyarı lambaları - 5. Hava yastığı - 6. Yönlendirilebilir ve ayarlanabilir orta hava yönelticileri - 7. Dörtlü flaşör düğmesi - 8. Ön ve arka cam yıkama / silecek kumanda kolu - 9. Kumanda düğmeleri ve uyarı lambaları - 10. Radyo - 11. Yolcu hava yastığı (bazı tiplerde) - 12. Torpedo gözü - 13. Isıtma ve havalandırma sistemi kumandaları - 14. Çakmak - 15. Eşya gözü - 16. Kontak - 17. Direksiyon yükseklik ayar kolu - 18. Korna - 19. Sigorta kutusu kapağının koruyucusu - 20. Motor kaputu açma kolu - 21. Gösterge tablosu parlaklık ayar düğmesi (bazı tiplerde) ve far yükseklik ayarı.

GÖSTERGE TABLOSU

P4E02410

şekil 3

P4E02409

şekil 4

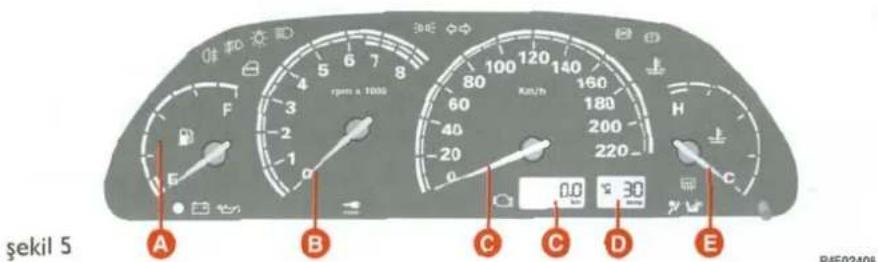

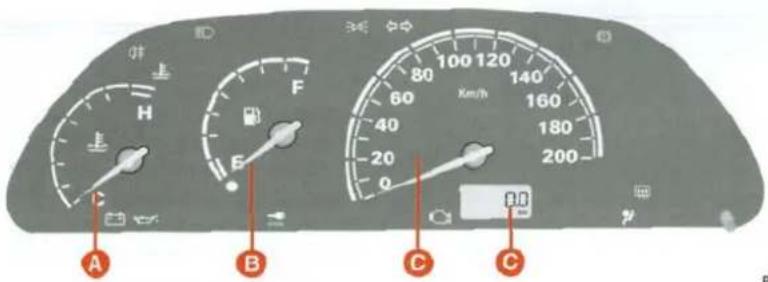

1.28v SL tipi

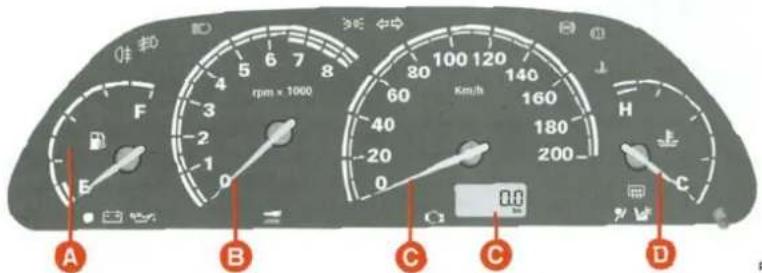

A - Motor su sıcaklık göstergesi
B - Yakıt seviye göstergesi, rezerv uyarı lambası ile birlikte
C - Kilometre saati ve sayacı (günlük ve toplam)

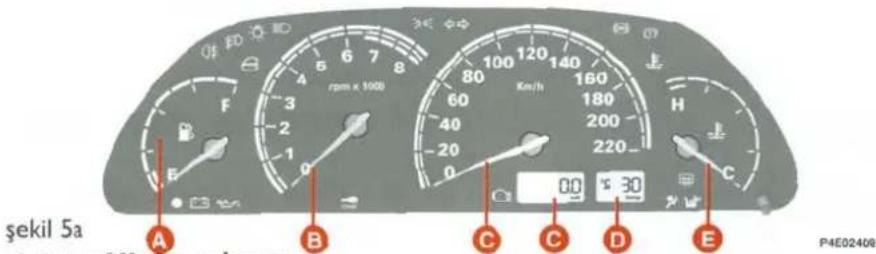

1.2 16v EL

A - Yakıt seviye göstergesi, rezerv uyarı lambası ile birlikte
B - Motor devir saati
C - Kilometre saati ve sayacı (günlük ve toplam)
D - Motor su sıcaklık göstergesi

A - Yakıt göstergesi, rezerv uyarı lambası ile birlikte
B - Motor devir saati
C - Kilometre saati ve sayacı (günlük ve toplam)
D - Dış hava sıcaklık göstergesi
E - Motor su sıcaklık göstergesi

Not: Sporting tiplerinde gösterge tablosu zemin rengi beyazdir.

A - Yakıt göstergesi, rezerv uyanı lambası ile birlikte
B - Motor devir saati
C - Kilometre saati ve sayacı (günlük ve toplam)
D - Otomatik vites göstergesi
E - Motor su sıcaklık göstergesi

FIAT ŞİFRE SİSTEMİ

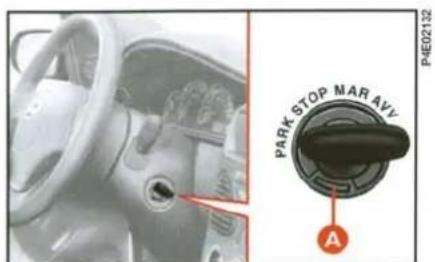

Otomobilinizde kontak anahtarı çıkartıldığında otomatik olarak devreye giren, hırsızlığa karşı ekstra koruma sağlayan ve "Fiat ŞİFRE" sistemi olarak adlandırılan elektronik bir motor bloke etme sistemi mevcuttur. Her anahtarın tutamağında elektronik bir çip vardır. Bunun görevi motorun çalışması esnasında kontak üzerinde bulunan özel bir anten ile yayılan radyo frekans sinyalini değiştirerek "Fiat ŞİFRE" kontrol ünitesine "çalıştır" sinyali göndermektir. Ancak bu sinyal tanındığı zaman ünite motorun çalışmasına müsaade etmektedir.

ANAHTARLAR, şekil 6

Otomobil ile birlikte aşağıdaki anah-tarlar verilmektedir :

-Uzaktan kumanda ile donatılmamış olan otomobillerde iki adet A anah-tari,
- Uzaktan kumandalı kapı kilitleme/açma sistemi ile donatılmış olan otomobillerde iki adet B anahtarı.

DİREKSİYON KİLİDİ

Kontak anahtarı yerinden çıkartıldığında direksiyon otomatik olarak devreye girer. Kilit, anahtar MAR pozisyonuna çevrildiğinde açılır. Eğer anahtarı çevirmekte zorlanıyor iseniz, direksiyon simidini hafifçe sağa sola çeviriniz.

KOLTUKLAR

Şekil 7'de gösterilen kumandaları kullanınız.

A - Koltuğu ileri geri hareket ettirmek için
B - Koltuk arkalığını ayarlamak için

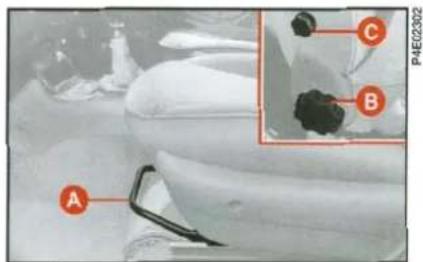

C - Koltuk sırtlığı bel kısmının ayarı (bazı tiplerde)
D - Yükseklik ayarı (bazı tiplerde)

Bütün ayarlar özellikle otomobil duruyor iken yapılmalıdır.

BAŞLIKLAR

Şekil 8'de gösterildiği gibi; başlığı, boynunuzun değil başınızın arka kısmını destekleyecek şekilde ayarlayınız. Başlığın yerine oturduğundan emin olunuz. Ayarlamak için "Otomobilin tanıtımı" bölümüne bakınız.

Emniyet kemerinin yük- seklik ayarı otomobil du- ruyor iken yapılmalıdır.

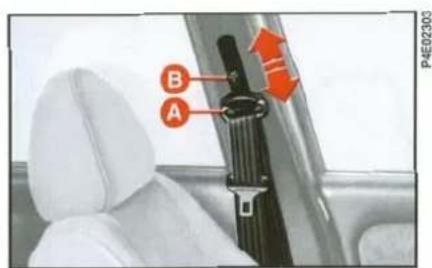

Ön emniyet kemerinin yüksek- liğinin ayarlanması şekil 9:

- Şekil 9'daki A halkasını yukarı hareket ettiriniz.

– Alçaltmak için; B düğmesine basarak, A halkasını aşağı doğru hareket ettiriniz.

A halkasının 4 değişik pozisyonu vardır.

Maksimum güvenlik için koltuk arkalığı dik pozis-yonda ayarlanmış olarak arkanıza yaslanınız ve kemerin göğüs ve kalçalarınızın üzerinden geçerek bağlandığından emin olunuz. Koltuk arkalığı yatırım vaziyette kemer kullanmayınız.

Arka koltuktaki orta emniyet kemerinin ayarlanması;

- Daraltmak için; şekil 10'daki A ucunu çekiniz (bu işlem kemer bağlı iken de yapılabilir).

– Gevşetmek için; kemerin B kısmını çekiniz.

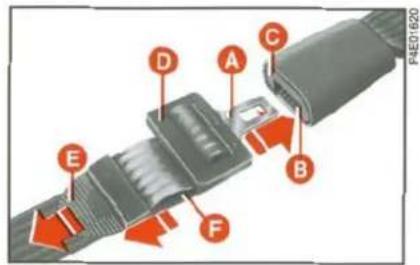

Emniyet kemerlerini bağlamak için şekil I I'deki A dilini alarak B kilidinin içine yerleştiriniz.

Kemeri serbest bırakmak için C düğmesine basınız.

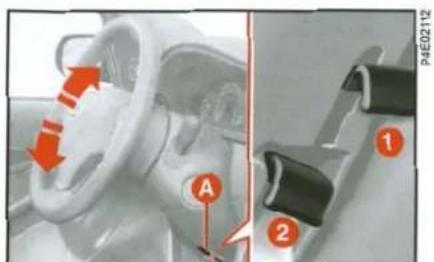

Direksiyon simidinin yükseklik ayarı şekil 12'deki A kolu ile yapılır.

I - konumu - direksiyon simidi serbest.
2 - konumu - direksiyon simidi kili- tli.

Direksiyon simidinin yük- sekliğini kesinlikle oto- mobil hareket halinde iken ayarlamayınız.

KUMANDA KOLLARI

SOL KUMANDA KOLU şekil 13

I konumu = sağa sinyal

2 konumu = sola sinyal

Direksiyon simidine doğru çekildiğinde: selektör

Kontak anahtarı STOP konumunda veya yerinden çıkartılmış iken kol direksiyona doğru çekildiğinde = "Eve kadar takip" fonksiyonu

Düğme O konumunda: ışıklar kapalı

Düğme konumunda: park lamba-ari

Düğme ☐ konumunda: kısa farlar

Düğme konumuna çevrilip, ön panele doğru itildiğinde: uzun farlar

SAG KUMANDA KOLU şekil 14

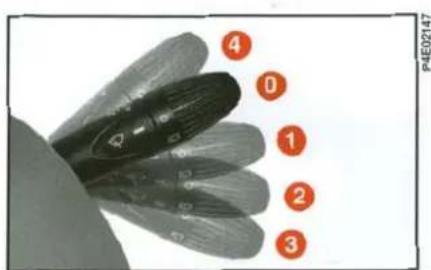

0 konumu = ön cam sileceği çalış- miyor
I konumu = fasılali çalışma
2 konumu = sürekli yavaş çalışma
3 konumu = sürekli hızlı çalışma
4 konumu (geçici konum): sürekli hızlı çalışma

Direksiyon simidine doğru çekildiğinde = ön cam yıkama

Ön panele doğru itildiğinde = arka cam yıkama ve silme

Düğme O konumunda: arka cam si- leceği çalışmıyor

Düğme □ konumunda: arka cam sileceği çalışıyor.

ÖNEMLİ Sağ dikiz aynası geniş görüş açısı sağlayan disbükey bir aynıdır. Bu tür aynalarda görüntüdeki cismin görünüğünden daha yakın olduğuna dikkat edilmelidir.

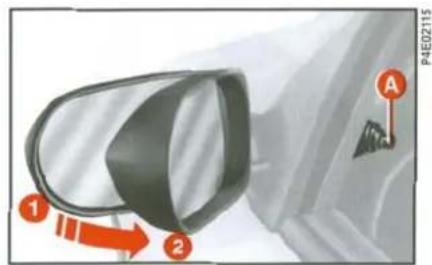

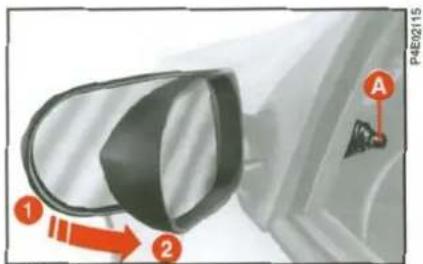

Manuel ayar : Otomobilin içinden şekil 15'deki A düğmesini kullanınız.

Elektrik kumandalı ayar (bazı tiplerde) şekil 16'da gösterilen düğmeleri kullanınız.

A - Aynayı dört değişik yöne hareket ettirmek için
B - Aynayı (sağ veya sol) seçmek için

Eğer, açık konumda bulunan ayna dar yerlerden geçmeyi zorlaştırıyor ise, 1 pozisyonundan 2 pozis- katlayınız.

ISITMA VE HAVALANDIRMA

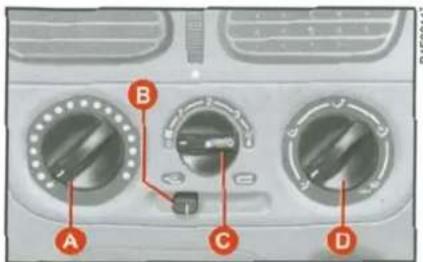

KUMANDALAR şekil 17

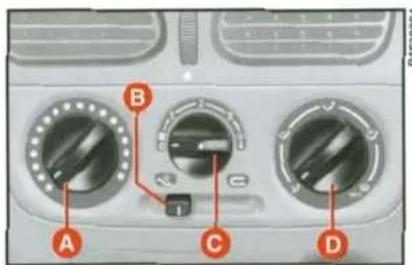

A - Sıcaklık ayar düğmesi
B - İç hava dolaşımı fonksiyonu açma/kapatma düğmesi
C - Fan hızını ayarlama düğmesi
D - Hava dağıtım düğmesi

MANUEL KUMANDALI KLİMA (bazı tiplerde)

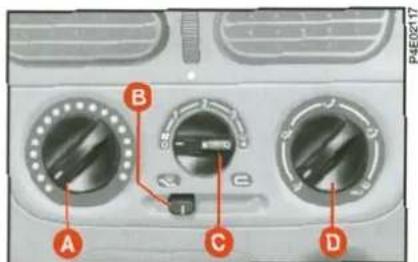

KUMANDALAR şekil 18

A - Sıcaklık ayar düğmesi

B - İç hava dolaşımı fonksiyonu açma/kapatma düğmesi

C - Fan hızını ayarlama düğmesi

D - Hava dağıtım düğmesi

ÖNEMLİ On cam ve yan camların buğu alma işlemlerini çok iyi bir şekilde yapmak için D düğmesini, üzerine, C düğmesini ise orta hava yöneticilerini kapatarak 4 konuma getiriniz.

şekil 18

DÖRTLÜ FLAŞÖR

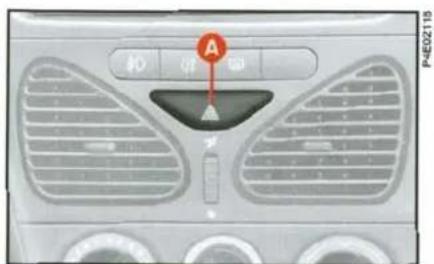

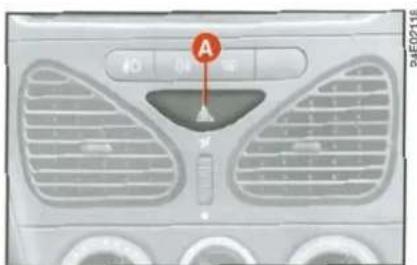

Dörtlü flaşörü yakmak için şekil 19' daki A butonuna basınız.

Kapatmak için, butona tekrar basınız.

Dörtlü flaşörün kullanım şekli bulunduğunuz ülkenin trafik kurallarında belirtilmiştir. Bu kurallara uymanız gerekir.

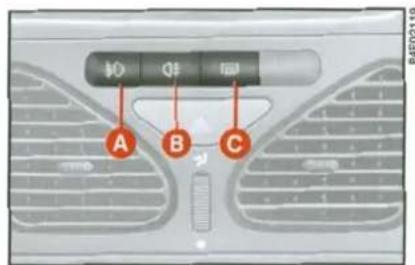

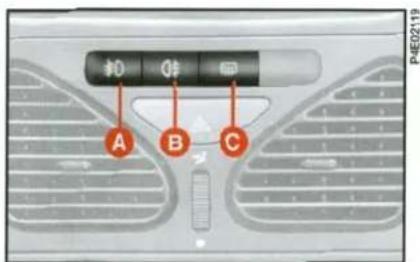

Sis lambalarını yakmak için sol ku-manda kolunu veya konumuna getiriniz.

A - Ön sis lambaları (bazı tiplerde).

B - Arka sis lambaları.

C - Arka cam rezistansını devreye alma/çıkartma butonu.

Bir fonksiyon devreye alındığında gösterge tablosu üzerinde ilgili uyarı lambası yanar.

şekil 20

ELEKTRİK KUMANDALI CAMLAR

ELEKTRİK KUMANDALI ÖN CAMLAR

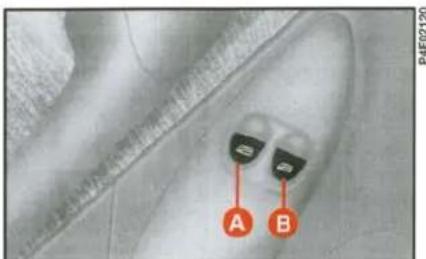

Camı açmak için şekil 21'de gösterilen düğmelere basınız, kapatmak için düğmeleri çekiniz.

A - Sol ön cam için

B - Sağ ön cam için

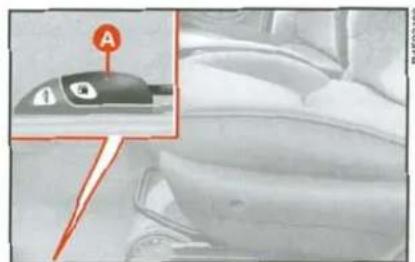

Yolcu tarafından kapı iç kolu üzerinde, aynı cama kumanda eden bir düğme bulunmaktadır.

Elektrikli camların uygun bir şekilde kullanılmaması tehlikeli olabilir. Elektrik kumandalı camları açıp kapatırken yolcuların direkt olarak camdan veya şahsi eşyalarının hareket halindeki camlara sıkışması sonucu zarar görmeyeceklerinden emin olunuz. Otomobilinizden indiğinizde elektrik kumandalı camların kazara çalıştırılmasını ve otomobilde kalanlar için tehlike oluşturmasını önleyici tedbir olarak kontak anahtarını daima yanınıza alınız.

MANUEL KUMANDALI ARKA CAMLAR

Arka camları indirmek/kaldırmak için şekil 22'de A ile gösterilen kumanda kolunu kullanınız.

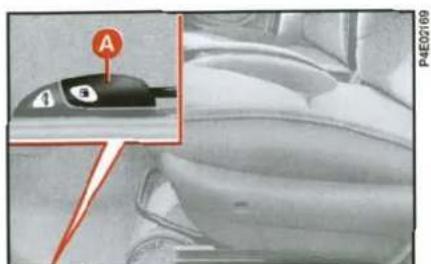

Dışardan; kontak anahtarı ile açınız. Otomobilin içinden; şekil 23'teki A kolunu çekerek açınız.

Otomobilin tipine göre A kolu değişik profillerde olabilir.

B kolu (bazı tiplerde), yakıt depo do-lum boru tapasına ulaşmak amacıyla dış kapağı açmak için kullanılır.

Bagajı sadece otomobil duruyor iken açınız.

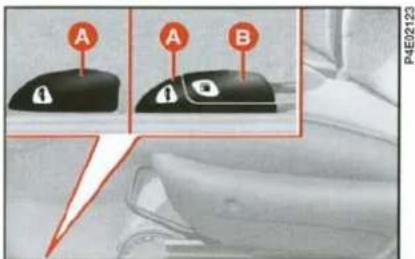

BAGAJ BÖLÜMÜNÜN UZATILMASI

Arka koltuğun nasıl katlandığını öğrenmek için "Otomobilin tanıtımı" bölümüne bakınız.

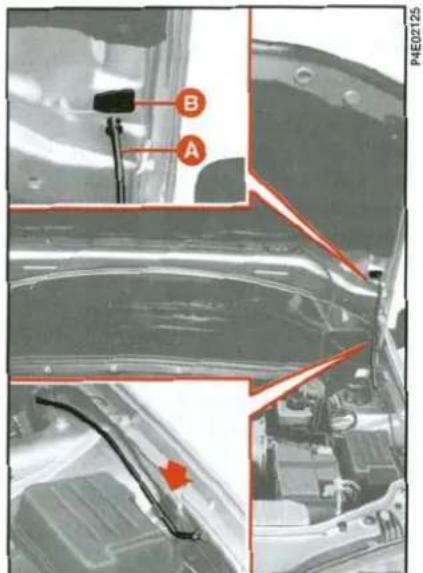

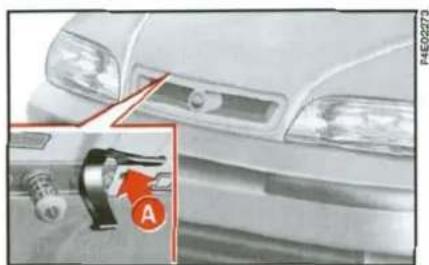

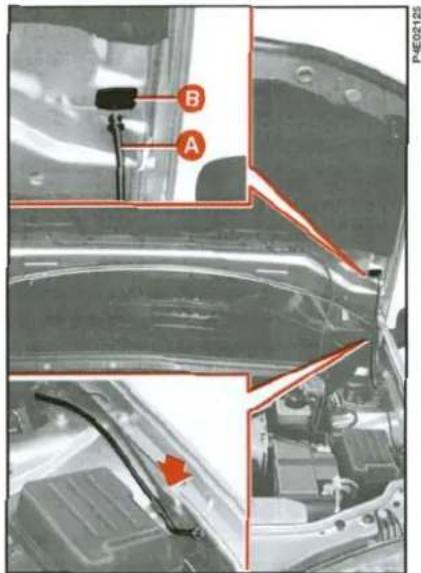

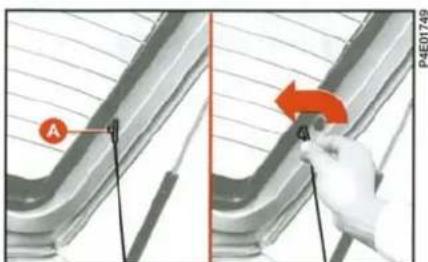

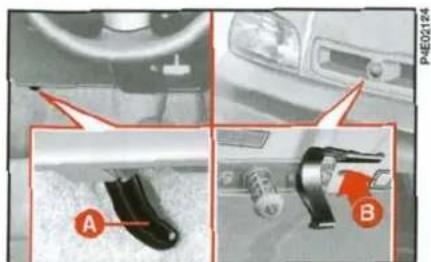

Kaputu açmak için; şekil 24'teki A kolunu çekiniz. B kolunu bastırarak kaputu kaldırınız. Şekil 25'deki destek çubuğunun ucunu kaputun içindeki B yuvasma yerleştiriniz.

Kapatmak için; A destek çubuğunu B yuvasından çıkartınız ve kilitleme tertibatının içersine yerleştiriniz. Kaputu motor bölümüne yaklaşık 20 cm mesafe kalana kadar indiriniz, sonra serbest bırakınız. Kilitlendiğini kontrol ediniz.

FARLAR

FARLARIN EĞİMİNİN AYARI

Ön panelde otomobilin üzerinde bulunan yüke göre far ışık hüzmelerinin eğimini ayarlayan bir elektrikli regülatör bulunmaktadır (şekil 26-A).

Farlarının eğiminin ayarı için "Otomobilin tanıtımı" bölümüne bakınız.

Otomobil hareket halinde iken motor kaputunu açmayınız.

şekil 24

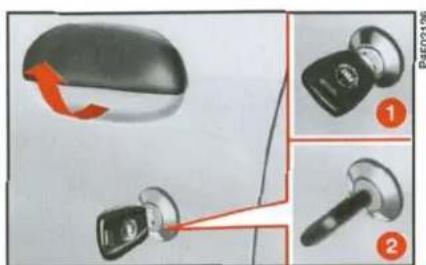

Şekil 27'de gösterilen anahtar;

- açmak için I

- kilitlemek için 2 konumuna çeviriniz.

Açmak için kolu çekiniz.

Otomobilin içinden:

• Açmak için: şekil 28'deki A kolu-nu çekiniz.
• Emniyet kilidi: kapı kapalı iken A koluna basınız.

Merkezi kilit sistemi olmayan tiplerde, emniyet kilidi fonksiyonu sadece yolcu tarafından kapı açık iken devreye alınabilir.

MERKEZİ KİLITLEME SİSTEMİ

Bütün kapıları aynı anda kilitlemek/açmak için:

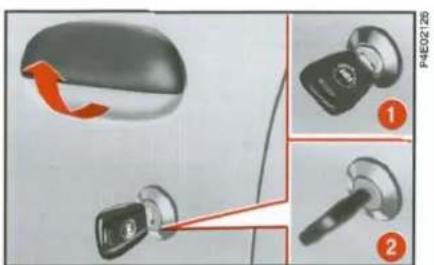

• Dışarıdan; anahtarı ön kapı kilitle- rinden biri içerisinde çeviriniz.
  – İçeriden; kapılar kapalı iken, ön kapı kollarından birinin uç kısmına basınız (kilitlemek için), veya ön kapı kollarından birinin çekiniz (açmak için).

Merkezi kilitleme sistemi, kapı açma/kapama uzaktan kumandası ile de devreye girebilir.

Bir veya birden fazla kapının tam kapatılmamış olması gösterge tablosu üzerindeki Θ uyarı lambasının yanmasına neden olmaktadır (bazı tiplerde).

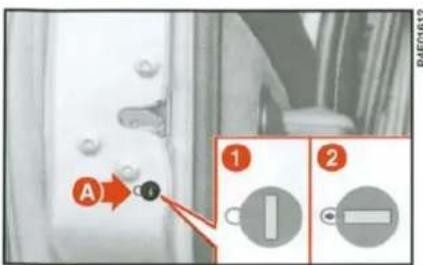

ÇOCUK EMNİYET KİLİDİ (arka kapılar)

Arka kapıların içeriden açılabilmesini önlemek içindir.

Kontak anahtarının ucu ile şekil 29'da gösterilen A tertibatını çeviriniz.

• Konum I - kilit devre dışı
• Konum 2 - kilit devrede (sari renkli yuvarlak bir şekil tertibatın devreye girmiş olduğunu göstermektedir).

Kapı kilitleri elektrikli kumanda ile açılmış olsa dahi çocuk emniyet kilidi tertibatı devrede kalmaktadır.

Otomobilde çocuk bu-lunduğunda daima bu ter-tibatı kullanınız.

Otomobilin deposunu 95 oktandan (R.O.N.) düşük olmayan kurşunsuz benzin ile doldurunuz.

Bazı tiplerde, yakıt dolum borusunun tapasına ulaşmak için dış kapağının kilidi şekil 31'de A ile gösterilen kol kaldırılarak açılmaktadır.

Acil durumlarda ve çok az miktarda bile olsa yakıt deposuna kurşunlu benzin koymayınız. Katalitik konvertörü onarılamayacak şekilde tahrip edersiniz.

Verimi düşmüş bir katalitik konvertör, zararlı gazzkışına ve sonuç olarak da hava kirliliğine sebep olur.

Otomobilin yakıt depo- sunu, rezerv uyarı lam- bası yanmadan önce veya lamba henüz yanıp sönmeye baş- lar başlamaz doldurunuz. Düşük yakıt seviyesi motora düzensiz yakıt akışına sebep olabilir ve bu durum, egzoz ile katalitik kon- vertör sistemlerini olumsuz yön- de etkileyebilir.

Otomobilin yakıt depo- sunu, rezerv uyarı lam- bası yanmadan önce veya lamba henüz yanıp sönmeye baş- lar başlamaz doldurunuz. Düşük yakıt seviyesi motora düzensiz yakıt akışına sebep olabilir ve bu durum, egzoz ile katalitik kon- vertör sistemlerini olumsuz yön- de etkileyebilir.

Bu bölümü yeni Fiat Palio'nuza rahatça oturarak okumalısınız. Bu şekilde el kitabında anlatılan parçaları bir bakışta görebilir ve okuduklarını zı hemen kontrol edebilirsiniz.

Kısa bir süre sonra Fiat Palio'nuzu, kumandalarını ve diğer özelliklerini daha iyi tanıyacaksınız. Daha sonra motoru çalıştırıp trafiğe çıktığınızda otomobilinizde bulunan birçok özelliği keşfedeceksiniz.

FIAT ŞİFRE SİSTEMİ 23

UZAKTAN KUMANDA 25

KONTAK 26

KULLANIM AYARLARI 27

EMNİYET KEMERLERİ 30

ÇOCUKLARIN GÜVENLİ BİR ŞEKİLDE TAŞINMASI 35

ÖN GERDİRİCİLER 39

GÖSTERGELER 40

UYARI LAMBALARI 42

ISITMA VE KLİMA SİSTEMİ 46

ISITMA VE HAVALANDIRMA 47

MANUEL KLİMA SİSTEMİ 49

KUMANDA KOLLARI 51

KUMANDALAR 55

İÇ AKSESUARLAR 56

KAPILAR 60

BAGAJ 63

MOTOR KAPUTU 65

PORTBAGAJ/KAYAK TAŞIYICI 67

FARLAR 68

ABS 69

HAVA YASTIĞI 71

SES SİSTEMİ 75

Daha detaylı bilgi için "Alfabetik fihriste" bakınız.

FIAT ŞİFRE SİSTEMİ

Otomobilinizde kontak anahtarı çıkartıldığında otomatik olarak devreye giren, hürsızlığa karşı ekstra koruma sağlayan ve "Fiat ŞİFRE" sistemi olarak adlandırılan elektronik bir motor bloke etme sistemi mevcuttur. Her anahtarın tutamağında elektronik bir çip vardır. Bunun görevi motorun çalışması esnasında kontak üzerinde bulunan özel bir anten ile yayılan radyo frekans sinyalini değiştirerek "Fiat ŞİFRE" kontrol ünitesine "calıstır" sinyali göndermektir. Ancak bu sinyal tanındığı zaman ünite motorun çalışmasına müsaade etmektedir.

Otomobil ile birlikte aşağıdaki anah-tarlar verilir;

• otomobilde uzaktan kumanda sistemi mevcut değil ise; 2 adet A anahtarı
• otomobilde uzaktan kumanda sistemi veya uzaktan kumandalı kapı açma/kapatma sistemi mevcut ise; 2 adet B anahtarı.

A anahtarı esas anahtarıdır ve şu işlemleri yapar:

• Motoru çalıştırır;
• Kapıları açar ve kilitler;
• Yakıt depo dış kapağını açar ve kilitler (bazı tiplerde);
  – Yolcu tarafı hava yastığını devreden çıkartma işleminde kullanılır (bazı tiplerde).

Uzaktan kumandayı da içeren B anahtarı ise, eğer otomobilde uzaktan kumanda ile kapı açma ve kilitleme fonksiyonu mevcut ise A anahtarının görevini yapmaktadır.

Şekil 2'de görülen ŞİFRE kartı da anahtarlar ile birlikte verilir ve bu kart aşağıdaki bilgileri içerir:

A - Acil çalıştırma için kullanılacak elektronik şifre ("Acil durumda yapılacaklar" bölümünde "Otomobilin acil durumlarda çalıştırılması" kısmına bakınız).
B - Yedek anahtarlar sipariş edildiğinde yetkili Tofaş servisine verilecek mekanik anahtar kodu.
C - Otomobilde kapıları açma/kilitleme fonksiyonu için uzaktan kumanda sistemi mevcut uzaktan kumanda etiketleri için boş yerler.

ŞİFRE kartını emin bir yerde saklayınız.

Otomobilinizi acil durum prosedürüne göre çalıştırmanız gerektiğinde ihtiyacınız olacağı için, ŞİFRE'nin yanınızda bulundurulması ve otomobilin içersinde bırakılmaması tavsiye olunur.

şekil 2

Kaybolma riskine karşı devamlı taşın-ması yerine üzerindeki numaranın bir yere not edilmesi de uygun olacaktır.

ÇALIŞMA ŞEKLI

Anahtar STOP veya PARK pozis-yonunda iken her çıkartıldığında koru-ma sistemi motoru kilitler.

Motor çalıştırılır iken anahtar MAR pozisyonuna çevirildiğinde:

1) Eğer şifre tanınır ise, gösterge tablosu üzerindeki 📋 uyarı lambası, koruma sisteminin anahtar kodunu tanı-dığını ve motor bloke etme sistemini devre dışı bıraktığını göstermek için kısa bir şekilde yanıp söner. Motoru çalıştırmak için anahtarı AVV pozis-yonuna çeviriniz.

2) Eğer şifre tanınmaz ise 🐘️ uyarı lambası (💡️ uyarı lambası ile birlikte) sürekli yanar. Bu durumda anahtarı önce STOP ve sonra da MAR pozisyonuna çeviriniz; eğer motor hala çalışmıyor ise, otomobil ile birlikte verilen diğer anahtarları kullanmayı deneyiniz.

Eğer motoru hala çalıştıramadıysanız, acil durumda otomobilin çalıştırılması prosedürünü uygulayınız ("Acil durumda yapılacaklar" bölümüne bakınız) ve otomobilinizi derhal en yakın yetkili Tofaş servisine götürünüz.

Kontak anahtarı MAR pozisyonunda ve otomobil hareket halinde iken;

1) Uyarı lambası code yanar ise, bu sistemin kendi kendini test ettiğini gösterir (voltaj düşmesi gibi sebeplerle).
2) Uyarı lambasının çoel yanıp sönmesi, otomobilin motor bloke sistemi tarafından korunmadığını göstermektedir. Bu durumda tüm anahtarların şifrelerinin hafızaya kaydedilmesi işlemini yaptırmak için derhal en yakın yetkili Tofaş servisi ile temasa geçiniz.

Eğer anahtar sert darbelere maruz kalır veya ıslanır ise, içersindeki elek-elemanlar zarar görebilir.

ÖNEMLİ Otomobil ile birlikte verilen her anahtarın, sistemin kontrol ünitesi tarafından hafızaya alınması gereken ve diğer anahtarlardan farklı olan bir şifresi vardır.

YEDEK ANAHTARLAR

Eğer ilave anahtarlar isterseniz sahip olduğunuz diğer anahtarları ve ŞİFRE kartını alarak, doğruca en yakın yetkili Tofaş servisine gidiniz. Servis, kullandığınız anahtarların ve yenilerinin (en çok 8 adet) hafızaya kaydedilmesi işlemini yapacaktır. Bu arada sizden otomobilin sahibi olduğunuzu kanıtlamanız istenebilir.

Hafızaya yeni kayıt işlemi yapılırken mevcut olmayan anahtarlar (kayıp veya calınmış olabilir) otomobili çalıştırmak için kullanılmamasını garanti etmek amacı ile hafızadan silinir.

Otomobil satıldığında tüm anahtarlar ve ŞIFRE kartı yeni sahibine veril-

melidir.

UZAKTAN KUMANDANIN KULLANILMASI (bazı tiplerde)

Kontak anahtarı içinde yer alan uzaktan kumanda radyo frekansı ile çalışır. Kapıların açılma ve kilitleme işlemini yapmak için şekil 3'te görülen A butonuna basınız. Buton uzaktan kumandayı devreye sokmak için kullanılır ve vericinin aliciya şifreyi gönderdiğini göstermek için B ledi yanıp söner.

Homologasyon

Her ülkede radyo frekansları ile ilgili yürürlükte olan kanunlara göre;

- verici kodunun belirtilmesi gereken ülkeler için, verici kodları uzaktan ku-mandanın üzerine yazılmıştır.

İLAVE UZAKTAN KUMANDALARIN İSTENMESİ

Kumanda ünitesi en fazla 8 adet uzaktan kumandayı tanır.

Bu nedenle otomobilin kullanılması esnasında eğer herhangi bir sebeple ilave uzaktan kumanda anahtarı istenir ise sahip olduğunu bütün anahtarları ve ŞİFRE kartını alarak yetkili Tofaş servisine gidiniz.

PİLLERİN DEĞİŞTİRİLMESİ

Eğer butona basıldığında uzaktan ku-manda ledi sadece bir kez yanıp söner ise pillerin aynı tipte yenileri ile değiştir- rilmeleri gerekir. Pilleri değiştirmek için sekil 4 'teki A yuvasına bir tornavida takarak plastik muhafazayı açınız. Yeni pili B kutupları doğru şekilde yerleştiriniz ve sonra plastik muha-fazayı tekrar kapatınız.

Bitmiş piller doğayı kirletir. Bunları mevcut kanunlarla belirlenen özel

kaplarda imha ediniz.

şekil 3

şekil 4

KONTAK

Anahtar şekil 5'te görüldüğü gibi 4 farklı pozisyona çevrilebilir;

• STOP: motor çalışmıyor, anahtar çıkartılabilir ve direksiyon mekanik olarak kilitli. Bazı elektrikli sistemler (ses sistemi, merkezi kilit gibi) kullanılabilir.
• MAR: sürüş pozisyonu. Bütün elektrikli sistemler kullanılabilir.
• AVV: motoru çalıştırmak için.
• PARK: motor çalışmıyor, park lambaları yanıyor, anahtar çıkartılabilir, direksiyon kilitli. Anahtarı PARK pozisyonuna çevirmek için A butonuna basıniz.

şekil 5

Eğer kontak herhangi bir şekilde kurcalanmış ise (birisi otomobilinizi çalmak için uğraşmış olabilir) otomobilinizi kullanmadan önce, normal olarak çalıştığından emin olmak için yetkili Tofaş servisine başvurunuz.

Otomobilinizden indiğinizde herhangi birinin yanlışlıkla kumandaları çalıştırmasını önlemek için kontak anahtarını daima yanınıza alınız. El frenini çekip gerekli olan dişte kilitleyerek otomobilin hareket etmesini önleyiniz. Eğer otomobil eğimli bir yerde yukarıya doğru duruyor ise birinci vitesse takıp tekerlekleri döndürünüz, aşağı doğru duruyor ise geri vitesse takınız. Eğer otomobil çok dik bir yokuşta ise tekerlekler bir takoz veya bir taş ile de desteklenmelidir. Çocukları otomobilde kesinlikle yalnız bırakmayınız.

DİREKSİYON KİLİDİ

Kilitleme: kontak anahtarını STOP veya PARK pozisyonunda iken çıkar- tip, direksiyonu kilitlenene kadar çeviriniz.

Serbest bırakma; kontak anahtarını MAR pozisyonuna getirirken, direksiyonu hafifçe sağa sola çeviriniz.

Otomobiliniz hareket halinde iken kontak anahtarını kesinlikle çıkartmayınız. Aksi taktirde direksiyonu ilk çevirisinizde direksiyon kilitlenecektir. Otomobil çekilirken de bu durum geçerlidir.

KULLANIM AYARLARI

Tüm koltuk ayarları otomobil duruyor iken yapılmalıdır.

ÖN KOLTUKLAR şekil 6-7

Koltuğun ileri-geri hareket ettirilmesi

A kolunu kaldırıp, polituğu ileri veya geriye itiniz. Kolu bırakıktan sonra polituğu ileri-geri hareket ettirmeye çalışarak, kızaklar üzerindeki kilitlerine oturduğundan emin olunuz. Elleriniz direksiyon simidi üzerinde duruyor iken kollarınız hafifçe bükülmüş ise, sürüş için doğru pozisyonda bulunuyorsunuz demektir.

Kolu biraktıktan sonra koltuğu ilerigeri hareket ettirmeye çalışarak, kızaklar üzerindeki kilitlerine oturduğundan emin olunuz. Kilitlenme tam oluşmamış ise koltuk beklenmedik ve tehlikeli bir şekilde yer değiştirebilir.

Koltuk arkalıklarının eğiminin ayarlanması

B düğmesini çevirip koltuk arkalığının eğimini (koltuk arkalığına tam yaslanmadan) istediğiniz şekilde ayarlayınız.

Bel desteğinin ayarlanması (bazı tiplerde)

Bu ayar yalnızca sürücü koltuğunda yapılabilir. Bu tertibat belinizin daha iyi desteklenmesini sağlar. Ayarlamak için C düğmesini çeviriniz.

Yükseklik ayarı (bazı tiplerde)

Teleskobik D kolunu (şekil 7) çekip, koltuğu istediğiniz kadar yükseltiniz veya alçaltınız.

Koltukları sökmeyiniz ve üzerlerinde herhangi bir işlem yaptırmayınız. Doğ-

ru olarak yaptırılmayan bir işlem emniyetiniz açısından zararlı olabilir. Bu tür işlemler için kesinlikle yetkili Tofaş servisine başvurunuz.

Ön koltuklar şekil 8

Yolcunun güvenliğini artırmak için koltuk başlıkları ayarlanabilir (bazı tiplerde). Başlıklar istenilen pozisyona otomatik olarak kilitlenir. Bu şekilde istenmeden hareket etmeleri engellenmektedir.

Başlıklar boynunuzun değil başınızın arka kısmını destekleyecek şekilde ayar-

lanmalıdır. Başlıklar sadece bu pozisyonda iseler, arkadan çarpılma halinde etkili bir koruma sağlayabileceklerdir.

Arka koltuklar (bazı tiplerde) şekil 9

Arka koltuk başlıklarının yüksekliği ayarlanabilir.

Bu ayarı yapmak için koltuk başlığını istediğiniz konuma gelene kadar aşağı ve yukarı itiniz.

Başlıkları yerinden çıkarmak için en üst noktaya kadar kaldırıp, A düğme-lerine basarak serbest kalmalarını sağlayınız.

ÖNEMLİ Güvenli bir şekilde seyahat etmek için koltuk başlıklarını ilk kademeye gelecek şekilde kaldırınız.

DİREKSİYON şekil 10

Direksiyon, sadece oto-mobil duruyor iken ayar-lanmalıdır.

Direksiyon simidinin yüksekliği ayarlanabilir.

I) A kolunu I pozisyonuna getiriniz.
2) Direksiyon simidini ayarlayınız.
3) Direksiyon simidini tekrar yerine sabitlemek için, kolu 2 pozisyonuna getiriniz.

Motor çalışıyor iken hidrolik direksiyon kursunun sonuna kadar çevirebilirsiniz fakat zorlamayınız. Bu ses yapmaya neden olup sisteme zarar verebilir.

İÇ DİKİZ AYNASI şekil 11

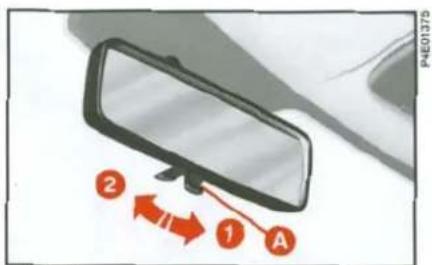

Dikiz aynası, A kofu kullanılarak ayarlanabilir:

1) Indirekt yansıma konumu

2) Normal konum

Ayna üzerinde, çarpışma halinde ay- nayı serbest birakan bir emniyet ter- tibatı da mevcuttur.

KAPI AYNALARI

Manuel kumandalı aynalar şekil 12

Otomobilin içinden A düğmesini çeviriniz.

Eğer açık konumda bulunan ayna dar yerlerden geçmeyi zorlaştırıyor ise, aynayı 1 konumundan 2 konu- muna katlayınız.

Elektrik kumandalı aynalar (bazı tiplerde) şekil 13

Aynaların elektrik kumandalı ayarı, sadece kontak anahtarı MAR pozisyonunda iken yapılabilir.

Aynayı ayarlamak için sürücü kapısı üzerinde bulunan ve dört farklı yönü gösteren düğmeye basmanız yeterlidir.

Ayarlamak istediğiniz aynayı (sağ veya sol) seçmek için B düğmesini kullanınız.

şekil 11

Aynalarınızı ayarlamaya başlamadan önce, otomobilin hareketsiz ve el fre-ninin çekilmiş olduğundan emin olunuz.

Sağ dikiz aynası geniş görüş açısı sağlayan dışbükey bir aynadır. Bu tür aynalarda cismin görünüğünden daha yakında olduğuna dikkat edilmelidir.

EMNİYET KEMERLERİ

EMNİYET KEMERLERİNİN KULLANILIŞI (ön ve arka yan koltuklar için) şekil 14

Emniyet kemerlerini bağlamak için, A dilini alarak "klik" sesini duyana kadar B kilidinin içine itiniz.

Eğer açık konumda bulunan ayna dar yerlerden geçmeyi zorlaştırıyor ise, I (şekil 13) pozisyonundan yonuna katlayınız.

Sürücü tarafından dikiz aynasının sol ucu küresel yapıdadır (bazı tiplerde). Bu tür aynalarda cismin görünündüğünden daha yakında olduğuna dikkat edilmelidir.

Kemeri yavaşça çekiniz ve eğer ke- mer sıkışırsa, kısa bir bölümünün ger- riye sarılmasına izin verip, yavaşça yeniden dışarı doğru çekiniz.

Otomobil hareket halindeyken aynalar daima açık, I pozisyonunda olmalıdır.

şekil 14

Kemeri serbest bırakmak için C (şekil 14) düğmesine basınız. Kemerin geriye sarılırken dönmesini önlemek için, kemeri elinizle yönlendiriniz.

Kemer toplayıcıdan çözülüp, yolcunun vüçudunu otomatik olarak, ona tam bir hareket özgürlüğü sağlayacak şekilde sarar. Dik yokuşlarda kemer kilitlenebilir, bu normal bir durumdur.

Toplayıcı mekanizma; kemer hızla çekildiğinde, ani fren yapıldığında, çarpsma durumunda veya yüksek hızda viraj dönerken kilitlenir.

EMNIYET KEMERLERİNİN YÜKSEKLİK AYARI şekil 15

Emniyet kemeri yükseklik ayarı otomobil duruyor iken yapılmalıdır.

Emniyet kemerinin yüksekliğini daima kullanıcıya uygun olarak ayarlayınız. Bu şekilde çarpışma durumunda oluşabilecek yaralanma riskini en aza indirgeyebilirsiniz.

Kemer; omuz kenari ile boyun arasındaki mesafenin yaklaşık olarak ortasından geçtiğinde, uygun olarak ayarlanmış demektir.

Emniyet kemeri 4 değişik yükseklik kademesinden birine ayarlanabilir.

Kemerin Yükseltilmesi

A halkasını istenilen yüksekliğe kaldırınız.

Kemerin Alçaltılması

B düğmesine basıniz ve A halkasını istenilen yüksekliğe indiriniz.

İşlem tamamlandıktan sonra B düğmesine basmadan, A halkasını aşağı doğru iterek kemerin yerine oturduğundan emin olunuz.

Maksimum güvenlik için, koltuk arkalığı dik pozis-yonda ayarlanmış olarak

arkanıza yaslanınız ve kemerin göğüs ve kalçalarınızın üzerinden geçerek bağlandığından emin olunuz.

şekil 15

Ayarlamayı yaptıktan sonra, daima halkanın yükseklik kademelerin- rine oturduğundan emin

B düğmesi (şekil 15) bırakıldıktan sonra son bir defa daha iterek kilitleme tertibatının sabit yükseklik kademelerinden birine denk gelmiş olduğuna dikkat ediniz.

ARKA EMNİYET KEMERLERİ

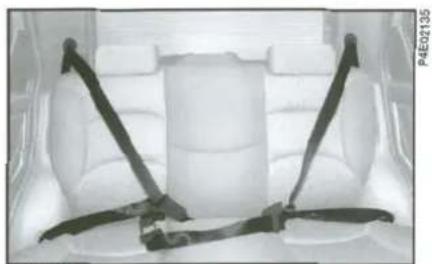

Arka koltuktaki emniyet kemerleri, şekil 16'da gösterildiği gibi takılmalıdır.

Yan emniyet kemerleri toplayıcı tertibatı içermektedir.

Doğru kilidin kullanılmasını sağlamak için, yan emniyet kemerlerinin dilleri orta emniyet kemerinin kilidine uymaz ve orta emniyet kemerı tokası siyah renktedir.

Kemeri koltuğunuzda dik ve arkanıza yaslanarak oturuyor iken takınız.

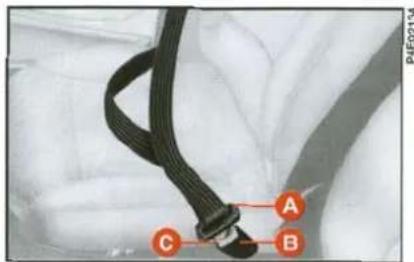

Emniyet kernerinin ayarlanması:

- kısaltmak için, kemeri E ucundan tutarak D tokasının içinden çekiniz (bu işlem kemer bağlı iken de yapılabilir).

- uzatmak için, kemeri F kısmından çekiniz.

ÖNEMLİ Kemer kalçalar üzerine oturduğunda uygun olarak ayarlanmış demektir.

Kemeri takmak için, A dilini "klik" sesini duyana kadar kilidin B yuvası içine itiniz.

Kemeri serbest bırakmak için, C butonuna basıniz.

EMNİYET KEMERLERİNİN KULLANIMI İLE İLGİLİ GENEL BİLGİLER

Otomobilde bulunan tüm yolcular, emniyet kemerlerinin kullanımı ile ilgili yerel trafik kurallarına uymakla yükümlüdür.

Daima ön ve arka kol- tuklardaki yolcuların em- niyet kemerlerinin bağlı olduğundan emin olunuz. Kemer- lerinizi bağlamadan yola çıktığı- nızda, çarpışma durumunda ciddi bir şekilde yaralanma ve ölüm riskini artırısınız.

Eğer kemer ani ve sert bir şekilde çalışma zorunda kalmış ise, örneğin bir kaza sonrasında, kemerde gözle görülemeyen fakat direnç özelliğini kaybetmiş olma durumu söz konusu olabileceği için, bağlantıların, bağlantı tespit vidaları ve gerdiricisi ile birlikte komple değiştirilmesi gerekir.

Sürücü emniyet kemerlerinin kullanımı ile ilgili yerel trafik kurallarına uymak ve bunu otomobilin içersindeki diğer yolculara bildirmekle yükümlüdür.

Kemer dönük olmamalıdır. Kemerin üst bölümü omuz ve göğüs üzerinden çapraz geçmelidir. Alt kısım kullanıcının öne doğru kaymasını önlemek için karın üzerinden değil kalça üzerinden bağlanmalıdır (şekil 18). Kemerin yolcunun vü-cudunu sarmasını önlemek için klipsler, tutucu parçalar, vs. kullanmayınız.

Kesinlikle emniyet ke- meri çocuğun üzerinden geçecek şekilde kucağı- ocuk alarak seyahat et- z (şekil 19).

CİDDİ TEHLİKE Yoİcu tarafına hava yastığı monte edil-

miş ise hava yastığını devreden çıkartmadan, ön yolcu koltuğuna çocuk koltuğu monte etmeyiniz.

Hamile bayanlar da emniyet kemeri takmak zorundadırlar. Kemer takmamaları halinde kendileri ve doğacak çocukları için kaza durumunda yaralanma riski daha fazladır.

Hamile bayanlar, emniyet kemerinin alt kısmın karın bölgesinin altından geçecek şekilde ayarlamalıdırlar (şekil 20).

şekil 19

1) Kemer daima gergin, dönmemiş ve hiçbir zorlukla karşılaşmadan serbestçe kayabilecek pozisyonda kullanılmalıdır.
2) Emniyet kemerlerini, ciddi bir kazadan sonra, üzerlerinde herhangi bir hasar görünese bile değiştiriniz.
3) Emniyet kemerlerini sabunlu su ile yıkayıp, durulayarak gölgede kurutunuz. Örgüye zarar verebilecek türden; kuvvetli deterjanlar, çamaşır suyu, renklendirici veya diğer kimyasal maddeleri kullanmayınız.
4) Toplayıcı makaralarını kesinlikle islatmayınız. Sadece kuru kalmaları halinde düzgün olarak çalışmaları garanti edilir.

ÇOCUKLARIN GÜVENLİ BİR ŞEKİLDE TAŞINMASI

Bir çarpışma durumunda en iyi bir şekilde koruma sağlanması için bütün yolcuların oturmaları ve yeterli özelliklerite koruyucu sistemler kullanması gerekir.

Bu durum özellikle çocuklar için gecerlidir.

Çocukların başları vücut ağırlıkları ile kıyaslandığında yetişkinlere göre daha büyük ve ağırdır. Ayrıca çocukların kas ve kemik yapıları tam olarak gelişmemiştir. Bu nedenle çocuklar için yetişkinlerin kullanmaları gereken sistemlerden farklı özellikleri seahip koruyucu sistemler gerekmektedir.

En iyi çocuk koruyucu sistemleri üzerinde yapılan araştırmaların sonuçları ECE –R 44 Avrupa standartlarında yer almaktadır. Bu standart beş farklı grupta toplanan çocuk koruyucu sistemlerinin kullanılmasını zorunlu kılar.

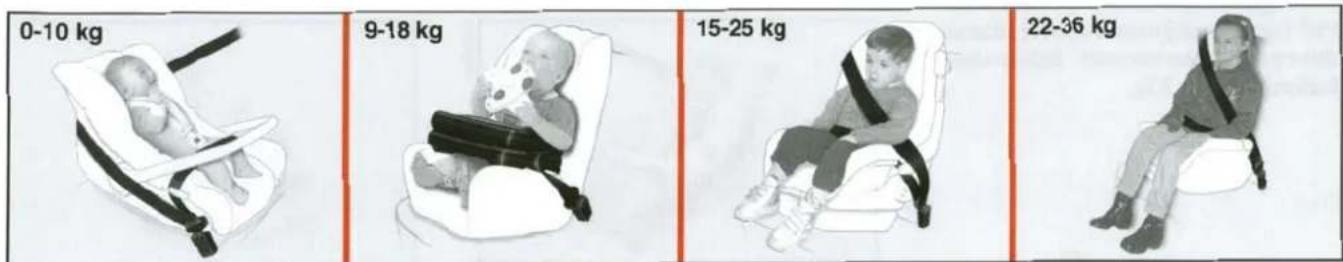

Grup	0	10 kg ağırlığa kadar
Grup	0+	13 kg ağırlığa kadar
Grup	1	9 – 18 kg ağırlık arası
Grup	2	15 – 25 kg ağırlık arası
Grup	3	22 – 36 kg ağırlık arası

Birden fazla ağırlık grubunu kapsayan sistemler de olduğundan dolayı belirtilen ağırlık grupları kısmen farklılıklar gösterebilir (şekil 21).

Tüm koruyucu sistemlerde onay bilgileri bulunmalı ve sisteme rijit olarak bağlanmış sökülemeyen bir etiket üzerinde kontrol edilmiş olduğunu gösteren işaret olmalıdır.

36 kg'dan daha ağır ve 1,5 m'den daha uzun boylu çocuklar koruyucu sistemlerin kullanımı açısından yetişkin olarak kabul edilirler ve normal emniyet kemerini kullanabilirler.

Fiat Aksesuar bölümünde her ağırlık grubundan çocuğa göre koruyucu sistem bulunmaktadır. Fiat için proje edilmiş olan bu özel sistemlerin kullanılması tavsiye olunur.

şekil 21

Bir kaza durumunda en güvenli yer arka koltuk olduğundan, çocukların arka koltukta oturmalarını tavsiye ediyoruz. Yolcu hava yastığı olan otomobillerde çocuk koruyucu sistemlerini kesinlikle ön yolcu koltuğuna monte etmeyiniz. Çarpişmanın şiddeti ne olursa olsun şişen hava yastığı ölümle bile sonuçlanabilecek yaralanmalara sebep olabilir. Gerekli hallerde çocuklar yolcu tarafi hava yastığının devreden çıkartılabildiği sistemleri taşıyan otomobillerde ön koltuğa yerleştirilen koltuklarına oturtulabilirler. Bu durumda hava yastığı devreden çıktığını gösteren sarı renkli uyarı lambasının yanmış olduğunu gösterge tablosu üzerinde kesinlikle görmek gerekmektedir ("Yolcu tarafi hava yastığının manuel olarak devreden çıkartılması" bölümüne bakınız-sayfa 72).

GRUP 0 ve 0+

13 kg'a kadar olan süt bebekleri bebegin basını destekleyen ve arka tara-fa bakar şekilde monte edilen özel tipte koruyucu koltuklara oturtulmalıdır. Bu şekilde ani hız azalmalarında bebegin boynuna hiç bir kuvvet etki yapmaz.

Koruyucu koltuk, şekil 22'de gösterildiği gibi otomobilin koltuğuna emniyet kemeri ile bağlanır. Bebegin de koruyucu koltuğa bağlanmış olması gerekir.

Şekiller sadece örnek olarak verilmiştir. Kul-landığınız koltuğu, verilen talimatlara uygun olarak monte ediniz.

9 ila 18 kg arası olan çocuklar, ön tarafında yastıklar bulunan çocuk koruyucu koltuklarına, öne bakar şekilde oturtulmalıdır (şekil 23). Otomobilin emniyet kemerı; hem çocuk koltuğunu, hem de çocuğu bağlar.

Şekiller sadece örnek olarak verilmiştir. Kullandığınız koltuğu, verilen talimatlara uygun olarak monte ediniz.

Grup 0 ve I için, arka tarafta yer alan bir bağlantı vasıtası ile otomobilin emniyet kemerleri kullanılarak bağlanan çocuk koruyucu koltukları vardır. Çocuk da koltuğa özel kemerler vasıtası ile bağlanır. Çocuk koltukları; bir yastık kullanılarak yanlış şekilde monte edilmeleri halinde, boyutlarından dolayı tehlikeli olabilirler. Daima, kullanmakta olduğunu çocuk emniyet koltuklarının özel montaj talimatlarına uyunuz.

GRUP 2

15 ila 25 kg arası olan çocuklar, direkt olarak otomobilin emniyet kemeri ile bağlanabilirler. Çocuk koltuğunun kullanım amacı; otomobilin emniyet kemerinin çapraz kısmının çocuğun göğsü üzerinden (kesinlikle boğazı üzerinden değil) geçmesi ve yatay kısmının da çocuğun kalçalarını (karnını değil) sarması için, çocuğun doğru konumda bulunmasını sağlamaktır (şekil 24).

Şekiller sadece örnek olarak verilmiştir. Kul-landığınız koltuğu, verilen talimatlara uygun olarak monte ediniz.

GRUP 3

22 ila 36 kg arası çocuklar için, sa- dece yukarı kaldırılmalarını sağlayan bir yastık yeterlidir (şekil 25).

Çocuğun gögsünün boyutu, çocuğun sırtının koltuk arkalığından uzaklaştırılmasını sağlamak üzere bir destek kullanılmasını gerektirmez.

1,50 m'den daha uzun boylu çocuklar, yetişkinler gibi emniyet kemeritakabilirler.

Fiat Palio çocuk koltuklarının montajı ile ilgili 2000/3/CE Avrupa direktiflerine aşağıdaki tabloda gösterildiği şekilde uymaktadır:

Tekli ve çiftli arka koltuklu tipler

Grup	Ağırlık ölçüsü	KOLTUKLAR
		Ön yolcu	Arka yolcu	Orta yolcu
Grup 0, 0+	13 kg'a kadar	U	U	-
Grup 1	9 - 18 kg arası	U	U	-
Grup 2	15 - 25 kg arası	U	U	-
Grup 3	22 - 36 kg arası	U	U	-

İçindekiler:
U = Gösterilen "grup" lar için Avrupa ECE – R44 standartlarına göre "Üniversal" kategoriye giren koruyucu sistemlerin uygunluğu.

Otomobillerde çocukları taşırken uyulması gereken kurallar aşağıda özetlenmiştir:

1) Bir kaza olması durumunda otomobil içindeki en güvenli yer arka koltuk olduğundan, çocuk koruyucu sistemleri arka koltuğa monte edilmeli dir.
2) Yolcu hava yastığı bulunan oto-mobillerde çocuklar kesinlikle ön yol-cu koltuğuna oturtulmamalıdır.
3) Hava yastığının devreden çıktığını gösteren sarı renkli uyarı lambasının için yanmış olduğunu gösterge tablosu üzerinde kesinlikle görmek gerekmektedir (bazı tiplerde).

4) Kullanmakta olduğunuz özel çocuk koruyucu sistemlerin montajı ile ilgili imalatçı firma tarafından verilmesi gereken talimatlara uyunuz. Çocuk koruyucu sistemlerinin montaj talimatlarını otomobilin belgeleri ve bu el kitabı ile birlikte saklayınız. Montaj talimatı olmayan çocuk koruyucu sistemlerini asla kullanmayınız.
5) Emniyet kemerini çekerek iyi bir şekilde bağlandığını daima kontrol ediniz.
6) Bir koltuğa sadece bir çocuk bağlanabilir. Aynı koltuğa asla iki çocuk oturtarak yolculuk yapmayınız.

7) Emniyet kemerinin çocuğun boğazının üzerinden geçmediğini daima kontrol ediniz.
8) Seyahat esnasında çocukların yanlış bir şekilde oturmalarına ve kemerleri çıkartmalarına izin vermeyiniz.
9) Yolcular kucaklarında çocuk veya bebek taşımamalıdırlar. Bir kaza esnasında hiç kimse bir çocuğu tutamaz.
10) Herhangi bir kazadan sonra çocuk emniyet sistemini (koltuğu) değiştiriniz.

ÖN GERDİRICİLER (bazı tiplerde)

Fiat Palio, ön koltuklardaki emniyet kemerlerinin daha etkili koruma sağlaması için ön gerdirici sistem ile donatılmıştır. Bu sistem, bir sensör yardımı ile şiddetli bir çarpışma olduğunu algılar ve kemerin bir kaç santim daha gerilip kısalmasını sağlar. Bu şekilde; kemer kullanıcıyı arkada tutmaya başlamadan önce, ön gerdirici kemerin vü-cudu boşluksuz bir şekilde sarmasını sağlar. Emniyet kemeri kilitlendiğinde, ön gerdiricinin devreye girdiği anlaşılır ve emniyet kemeri el ile bile çekilemez.

Ön gerdirici devreye girdiğinde hafif bir duman görülür. Bu duman zararlı değildir ve herhangi bir yangının başlangıcını işaret etmez.

Ön gerdirici sistemi herhangi bir bakım veya yağlama gerektirmez. Sistemin orijinal durumunda yapılacak her türlü değişiklik etkinliğini geçersiz kılar. İstisnai doğal afetler (sel, deniz fırtınaları gibi) sonucu sistem ıslanır ve çamurlanır ise değiştirilmesi zorunludur. Gerdiricinin maksimum koruma sağlaması için emniyet kemerini göğüs ve kalçaları saracak şekilde bağlamalıdır.

Ön gerdirici parçaları yağlama veya bakım gerektirmez, kesinlikle sökmeyiniz veya kurcalamayınız. Her türlü işlem uzman kişiler tarafından yapılmalıdır. Müdahale gerektiğinde bir Tofaş-Fiat servisi ile temasa geçiniz.

Ön gerdirici sadece bir kez kullanılabilir. Ön gerdiricinin, devreye girdiği çarpişmalardan sonra yetkili Tofas servisinde değiştirilmesi gereklidir. Ön gerdirici, etiket üzerinde belirtilen imalat tarihinden itibaren 10 yıl süre ile işlerliğini korur. Bu sürenin sonuna yaklaşıldığında değiştirilmesi gerekir.

Ön gerdirici etrafındaki bölgede oluşan patlama, titreşim veya ısıtma (6

saate kadar 100°C'nin üzerinde) gibi işlemler sistemin hasar görmesine veya devreye girmesine sebep olabilir. Kötü yol yüzeylerinden veya kazara kaldırımlara çıkılmasından dolayı oluşan titreşim ve sarsıntılar sistemi etkilemez. Bununla birlikte eğer herhangi bir şekilde yardıma ihtiyacınız olursa, yetkili Tofas servisine müracaat ediniz.

GÖSTERGELER

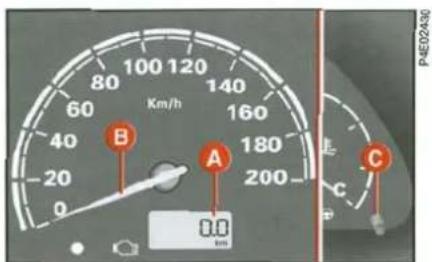

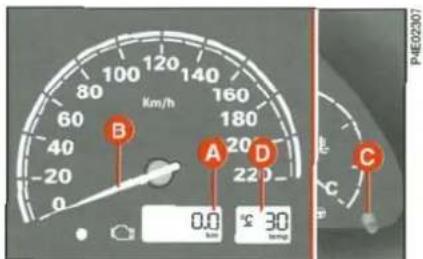

KİLOMETRE SAATİ şekil 26 - 27

A - Toplam ve günlük kilometre sayacı
B - Kilometre saati
C - Günlük kilometre sayı sıfırlama ve günlük kilometreden toplam kilometreye geçme butonu (2 saniye süre ile basılmalıdır).
D - Dış hava sıcaklık göstergesi (bazı tiplerde)

şekil 26

YAKIT GÖSTERGESİ şekil 28

İbre, depoda bulunan yakıt miktarını gösterir.

A rezerv uyarı lambası yandığında, depoda yaklaşık 5.5 ila 7.5 litre yakıt kalmış demektir.

Katalitik konvertörlü otomobilleri yakıt deposunda çok az yakıt var iken kullanmayınız; katalitik konvertöre zarar verebilirsiniz.

E - Depo boş

F - Depo dolu

ÖNEMLİ Eğer depo boş iken rezerv uyarı lambası A yanıp sönüyor ise bu, sistemde bir arızanın olduğuna işaret eder. Bu durumda sistemi kontrol ettirmek için otomobilinizi yetkili Tofas servisinin görmesini sağlayınız.

şekil 27

MOTOR SU SICAKLIK GÖSTERGESİ şekil 29 -30

Uyarı lambasının (A) yanması motor soğutma suyundaki aşırı sıcaklığı göstermektedir.

Normal çalışma şartlarında ibre otomobilin kullanımı ve sürekli bir şekilde kendisini otomatik olarak ayarlayan motor soğutma sisteminin yönetimine bağlı olarak tehlikeli kırmızı bölgenin dışında kalarak, skalanın üzerinde değişik pozisyonlarda bulunabilir.

ÖNEMLİ Eğer aşırı sıcaklık uyarı lambası (A-şekil 29-30) yanık ve ibre skalanın hemen başlangıcında ise (düşük sıcaklık), bu sistemde bir arızanın olduğuna işaret eder. Bu durumda sistemi kontrol ettirmek için otomobilinizi yetkili Tofaş servisinin görmesini sağlayınız.

Sıcak iklimlerde hava sıcaklığı çok yüksek olduğunda çok yavaş gidiyor olsanız bile, ibre kırmızı bölgeye yaklaşabilir. Bu durumda motoru durdurunuz. Kısa bir süre sonra, motoru tekrar çalıştırıp, hafifçe gaza basabilirsiniz.

Eğer ibre kırmızı bölgenin üzerine gelirse motoru derhal durdurunuz ve Tofaş servisine müracaat

Aldığınız bu önlemlere rağmen durumda bir değişiklik olmaz ise, otomoyetkili Tofaş servisinin görsaglayınız.

MOTOR DEVİR SAATİ (bazı tiplerde) şekil 31

Eğer ibre kırmızı bölgede ise, motor yüksek devirde çalışıyor demektir. Bu durum motora zarar verebilir, dolayısıyla önlenmesi gerekmektedir.

ÖNEMLİ Motor yüksek devirde çalışıyor iken, elektronik enjeksiyon kumanda sistemi yakıt akışını kesecek ve sonuç olarak motor gücü düşecektir.

şekil 30

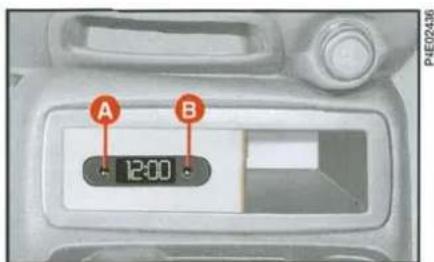

DİJİTAL SAAT şekil 32-33

Dijital saat otomobilin radyolu veya radyosuz olmasına göre iki değişik pozisyonda konumlandırılmıştır:

- radyosuz otomobillerde: orta hava yönelticilerinin üzerine karşılık gelen bölmede (şekil 32);

- radyolu otomobillerde: çakmağın alt kısmına karşılık gelen yerde (şekil 33).

24 saat üzerinden ayarlanmıştır.

Saatlerin ayarlanması: A düğmesine basıniz.

Dakikaların ayarlanması: B düğmesine basınız.

Düğmeye her basıldığında bir birim ilerleme kaydedilir.

Düğme birkaç saniye basılı tutulur- sa, otomatik hızlı iler leme gerçekleşir.

Ayarlamak istediğiniz saate yaklaştığınız zaman, düğmeye basıp bırakarak ayarı tamamlayınız.

şekil 33

UYARI LAMBALAR

Bu lambalar aşağıdaki durumlarda yanarlar:

MOTOR YAĞ BASINCI ÇOK DÜŞÜK (kırmızı)

Motor yağ basıncı normal seviyenin altına düştüğünde yanar.

Kontak anahtarı MAR pozisyonuna çevrildiğinde uyarı lambası yanar, fakat motor çalışır çalışmaz sönmesi gerekir.

Uyarı lambasının sönmesindeki ge- cikme, sadece motor rölantide çalış- yor iken kabul edilebilir.

Motor rölantide çalışıyor iken, motora fazla yüklenilmesi halinde uyarı lambası yanıp sönebilir, fakat yavaşça gaza basıldığında sönmesi gerekir.

Eğer otomobil hareket halinde iken ikaz lambası yanar ise; motoru

durdurunuz ve yetkili Tofas servisi ile temasa geçiniz.

AKÜ ŞARJ ETMİYOR (kırmızı)

Elektrik üretim sistemin- de arıza olması durumunda yanar.

Akü tamamen boşalmadan yetkili To-faş servisine gidiniz.

Kontak anahtarı MAR pozisyonuna çevrildiğinde uyarı lambası yanar, fakat motor çalışır çalışmaz sönmesi gerekir.

ENJEKSİYON SİSTEMİ ARIZASI (kırmızı)

Enjeksiyon sisteminde bir arıza olduğunda yanar.

Kontak anahtarı MAR pozisyonuna çevrildiğinde uyarı lambası yanar fakat birkaç saniye sonra sönmesi gerekir.

Eğer uyarı lambası sönmez ise; enjeksiyon sistemi uygun şekilde çalışmıyor demektir. Bu durumda otomobilin performansında, sürüş konforunda azalma görülebilir ve yakıt tüketimi artabilir.

Arıza uyarı lambası yandığı zaman yolunuza devam edebilirsiniz, fakat motoru fazla zorlamamanız ve fazla hızlı gitmemeniz gerekir. Mümkün olan en kısa zamanda yetkili Tofaş servisi ile temasa geçiniz.

Uyarı lambası yanar durumda iken, özellikle motor düzensiz çalışıyor ise veya performansı azalmış ise; motora zarar verebileceğinden dolayı otomobili uzun süre kullanmaktan kaçınız. Otomobil; sadece kısa bir süre için ve düşük motor devirlerinde kullanılmalıdır.

Uyarı lambasının çok kısa bir süre yanıp sönmesi herhangi bir anormallığı belirtmez.

HAVA YASTIĞI ARIZASI (kırmızı)

Sistem etkin bir şekilde çalışmadığında yanar.

Kontak anahtarını MAR pozisyonuna çevirdiğinizde, uyarı lambası yanar.

Bununla birlikte, yaklaşık 4 saniye sonra sönmesi gerekir. Eğer lamba yanmaz veya sürekli yanarsa, ya da otomobil hareket halinde iken yanarsa, derhal durup otomobilinizi yetkili Tofaş servisinin görmesini sağlayınız.

EL FRENİ ÇEKİK/FREN HİDROLİK SEVİYESİ ÇOK DÜŞÜK (kırmızı)

Üç durumda yanar:

I. El freni çekildiğinde.
2. Fren hidrolik seviyesi minimum değerin altına düştüğünde.
3. EBD elektronik fren regulatörü- nün arızasını göstermek için (ABS) uya- ri lambası ile aynı anda yanar.

Eğer otomobil hareket halinde iken (!) uyarı lambası yanar ise el freninin olmadığını kontrol ediniz. indirildikten sonra uyarı yanmaya devam eder ise durunuz ve yetkili Tofaş ile temasa geçiniz.

KAPILAR TAM KAPANMAMİŞ (kırmızı) (bazı tiplerde)

Bir veya birden fazla kapı tam olarak kapanmadığında yanar.

MOTOR SOĞUTMA SUYU AŞIRI SICAKLIK UYARI LAMBASI (kırmızı)

Motor soğutma suyu aşırı derecede isındığında yanar.

Kontak anahtarı MAR konumuna getirildiğinde uyarı lambası yanar fakat birkaç saniye sonra lamba sönmelidir.

Eğer uyarı lambası otomobil hareket halinde iken yanıyor ise, otomobili durdurup motor çalışıyorken ve hafifçe gaza basarak soğutma suyunun daha aktif bir şekilde dolaşımını sağlayınız.

Eğer uyarı lambası 2 ila 3 dakika süre içersinde sönmüyor ise motoru stop edip otomobilinizi yetkili Tofaş servisi ile temasa geçiniz.

ABS (ANTI-BLOKAJ FREN SISTEMI) ETKIN BIR ŞEKILDE ÇALIŞMIYOR (sari)

(bazı tiplerde)

ABS sistemi etkin bir şekilde çalışmadığında yanar.

Normal fren sistemi çalışmaya devam eder, fakat mümkün olan en kısa zamanda otomobilinizi yetkili Tofas servisine göstermeniz gerekir.

Kontak anahtarı MAR pozisyonuna çevrildiğinde bu uyarı lambası yanar, fakat yaklaşık 2 saniye sonra sönmesi gerekir.

Otomobilde elektronik bir frenleme sistemi (EBD) mevcuttur. Eğer (ABD) ve (!)

uyarı lambaları aynı anda yanarsa EBD sisteminde arıza var demektir. Bu durumda sert frenlemeler arka tekerlerin vaktinden önce kilitlenmesine ve kaymaya sebep olabilir. Sistemi kontrol ettirmek için otomobilinizi çok dikkatli bir şekilde sürerek en yakın yetkili Tofas servisine götürünüz.

Motor çalışıyor iken sa- dece (ABD) uyarı lambasının yanması normal olarak

ABS fren sisteminde bir arıza olduğunu belirtir; normal fren sistemi çalışmaya devam eder fakat anti - blokaj fren sistemi devrede değildir. Bu şartlar altında EBD sisteminin performansı düşebilir. Bu durumda da sistemi kontrol ettirmek için otomobilinizi sert frenlemelerden kaçınarak en yakın yetkili Tofaş servisine götürünüz.

ARKA CAM REZİSTANSI (sarı)

Arka cam (beşinci kapı camı) rezistansının buğu çözme fonksiyonu devreye girdiğinde yanar.

FIAT ŞİFRE SİSTEMİ (sari)

Üç şekilde (kontak anah- tari MAR pozisyonunda iken) yanar;

1. Bir kez yanıp sönme - anahtar şifresinin tanındığını belirtir. Motor çalıştırılabilir.
2. Sürekli yanma - anahtar şifresinin tanınmadığını belirtir. Motoru çalıştırmak için "Acil durumda yapılacaklar" bölümünde yer alan, acil durumlarda motorun çalıştırılması prosedürünü uygulayınız.
3. Sürekli yanıp sönme - otomobilin, motor bloke etme sistemi tarafından korunmadığını gösterir. Bununla birlikte, motor çalıştırılabilir.

Arka sis lambaları dev- reye girdiğinde yanar.

YOLCU TARAFI HAVA YASTIĞI DEVREDEN ÇIKARTMA UYARI İ (sari) (bazı tiplerde)

Yolcu tarafı hava yastığı anahtar ile devre dışı bırakıldığında yanar.

Kontak anahtarı MAR pozisyonuna çevrildiğinde (yolcu tarafı ön hava yastığı devreden çıkartma anahtarı ON konumunda iken) uyarı lambası yaklaşık 4 saniye yanar. Daha sonra 4 saniye yanıp söner ve sonra tamamen söner. Eğer uyarı lambası yanmıyor veya yanık kalıyor veya otomobil hareket halindeyken yanıyor ise derhal durup otomobilinizi yetkili Tofas servisine götürünüz.

OTOMATİK VİTES KUTUSU ARIZASI (kırmızı)

Kontak anahtarı MAR pozisyonuna çevrildiğinde uyarı lambası yanar, fakat motor çalışır çalışmaz sönmesi gerekir.

1. Uyarı lambasının sürekli olarak yanması, otomatik vites kutusu yağının çok sıcak olduğunu gösterir. Bu lamba yandığında otomobilin durdurulması ve motor çalışıyor iken bir soğutma yapılabilmesi için hafifçe gaza basarak uyarı lambasının sönmesini beklemek tavsiye edilir.

2. Uyarı lambasının yanıp sönmesi, otomatik vites sisteminde bir arıza olduğunu belirtir. Arızanın giderilmesi için derhal yetkili Tofaş servisine başvurulmalıdır.

İKAZ LAMBASI (sari) (bazı tiplerde)

Herhangi bir arıza durumunda; kopuk devre, eksik veya yanmış lamba, yanlış güçte takılmış lamba gibi durumlarda, ikaz lâmbası arka park lambaları, fren lambaları (3. stop lambası hariç) ve arka sis lambası ile birlikte yanar.

SİNYAL LAMBALARI (yeşil ) (fasılalı)

Sinyal lambaları kumanda kolu kullanıldığında yanar (oklar).

DIŞ AYDINLATMA LAMBALARI (yeşil)

Park lambaları yakıldığında yanar.

ÖN SİS LAMBALARI (yeşil) (bazı tiplerde)

Ön sis lambaları yakıldı-

ğında yanar.

UZUN HÜZMELİ FARLAR (mavi)

Uzun hüzmeli farlar yakıldığında yanar.

ISITMA VE KLİMA SİSTEMİ

I - Ön camın defrostu/bugusunun alınması için
2 - Ön yan camın defrostu/buğusu- nun alınması
3 - Yönlendirilebilir orta ve yan yö- nelticiler
4 - Havayı önde oturan yolcuların ayaklarına gönderen yan yönelticiler
5 - Havayı arkada oturan yolcuların ayaklarına gönderen yan yönelticiler

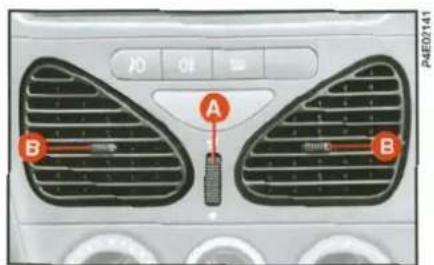

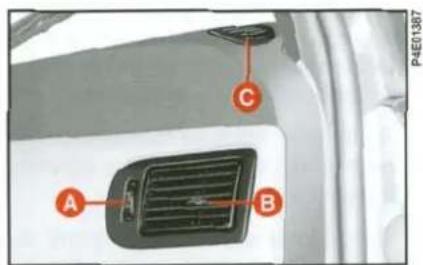

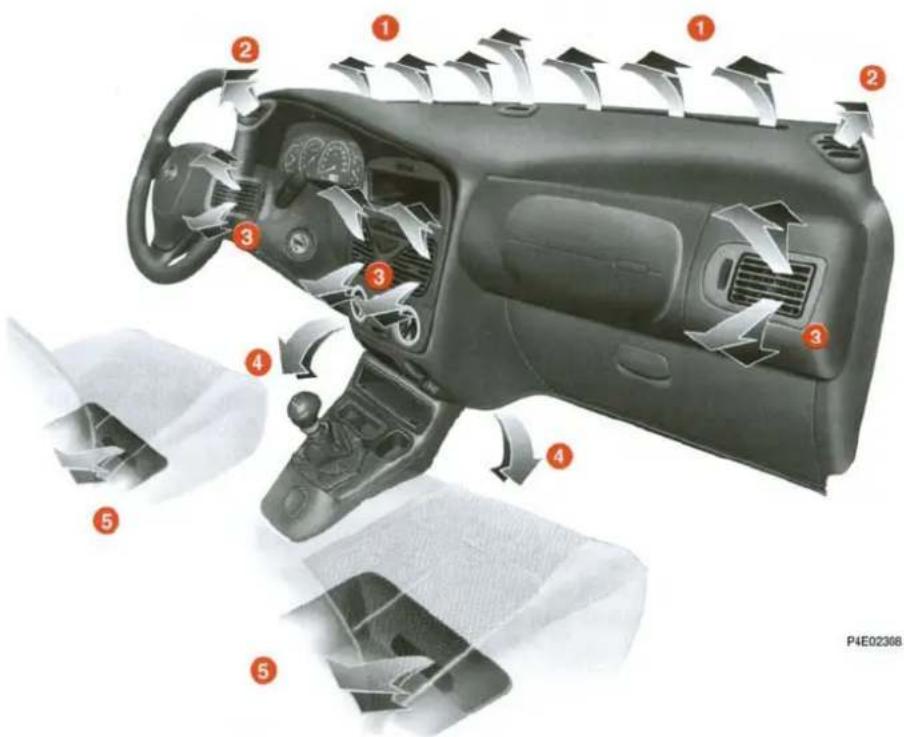

YÖNLENDİRİLEBİLİR VE AYARLANABİLİR HAVA YÖNELTİCİLERİ şekil 35-36

Hava yönelticileri aşağıya ve yukarıya doğru çevrilebilirler.

A - Hava miktarı ayar düğmesi
- ♀ konumunda yöneltici açık
- ● konumunda yöneltici kapalı

B - Hava akımının yatay yönde ayarlanmasını sağlayan düğme. Hava yönelticileri aşağıya ve yukarıya doğru ayarlanabilirler.
C - Yan camlara hava veren sabit yö- nelticiler (şekil 36).

ISITMA VE HAVALANDIRMA

KUMANDALAR şekil 37

A - Hava sıcaklığı ayar düğmesi (sicak/ soğuk hava karışımı).
B - İç hava dolaşımı düğmesi. Dışarıdan içeriye hava girişini önler.
C - Fan kumanda düğmesi.
D - Hava dağıtım düğmesi.

şekil 35

şekil 36

şekil 37

ISITMA

I) Hava sıcaklığı ayar düğmesini (A) kırmızı bölgeye çeviriniz.

2) Fan kumanda düğmesini (C) istediğiniz hıza ayarlayınız.

3) Hava dağıtım düğmesini (D) aşağıdaki konumlara çeviriniz;

Aynı anda ayakların (ön ve arka-da oturanlar) ısıtilması ve ön cam bu-gusunun giderilmesi için

Ayakların ısıtılması ve vüçudun üst kısımlarının serin tutulması için

√ Seri ısıtma için

4) İç hava dolaşımı kumandasını; yolcu kabinini çabuk bir şekilde ısıtmak için hava dolaşım düğmesini sembolüne getiriniz. Bu durumda, sadece içeride bulunan havanın sirkülasyonu sağlanacaktır.

HIZLI BUĞU GİDERME VE/VEYA DEFROST İŞLEMI

Ön cam ve yan camlar

1) Hava sıcaklığı ayar düğmesini A: kırmızı bölgeye çeviriniz (tamamen sağa çevrilmiş).
2) Fan kumanda düğmesi C: maksimum hıza ayarlayınız
3) Hava dağıtım düğmesi D: ⏻ ko-numuna getiriniz.

ÖNEMLİ Hava dağıtım düğmesi konumunda iken aynı zamanda orta ve yan hava yönelticilerinden hava girer. Buğu giderme ve defrost işleminin en iyi şekilde gerçekleşmesi için (ayını zamanda yan camlara) orta hava yönelticilerine giden havayı kapatıp (ilgili kumanda düğmesini aşağıya doğru çevirerek ●) yan hava yönelticilerine giden havayı açınız (ilgili kumanda düğmesini yukarıya doğru çevirerek *) ve yan camlara doğru yönlendiriniz.

4) İç hava dolaşımı kumandası √, konumunda olduğunda, yolcu kabinine dışardan hava girer.

Buğu giderme ve defrost işlemi tamamlandıktan sonra en iyi görüş açısından elde etmek için kumandaları ayarlayınız.

Arka Cam

butonuna basiniz.

Arka camın buğusu alındığında butonu devreden çıkartınız.

Fonksiyon 30 dakika sonra otoma- tik olarak devre dışı kalır.

HAVALANDIRMA

1) Orta ve yan hava yönelticileri: tamamen açınız.
2) Hava sıcaklığı ayar düğmesi A: mavi bölgeye çeviriniz.
3) Fan kumanda düğmesi C: istenilen hıza ayarlayınız.
4) Hava dağıtım düğmesi D: 9/ konumuna ayarlayınız.
5) İç hava dolaşım kumandası: 📄, konumunda olduğunda, yolcu kabinine dışardan hava girer.

HAVANIN OTOMOBİL İÇİNDE ÇEVRİMİ

Kumanda C. pozisyonunda iken sa- dece içerideki havanın dolaşımı sağ- lanır.

ÖNEMLİ Dış hava sıcaklığı çok yüksek olduğunda hava çevriminin devreye girmesi havanın soğutulmasını hızlandırır (sıkışık trafikte, tünelde vs.) ve faydalıdır. Bu fonksiyonun özellikle otomobilin kalabalık olması durumunda, uzun süreler için uygulanması tavsiye edilmez.

ÖNEMLİ İç hava dolaşım fonksiyonunu soğuk veya yağmurlu havalarda kullanmayınız. Aksi taktirde camların buğulanması ihtimalini artırıp görüş açısından ve sürüş rahatlığını azaltırsınız.

MANUEL KLİMA SİSTEMİ (bazı tiplerde)

Sistem, kazara sizması durumunda çevreyi kirletmeyen R 134a soğutucu gazı ile doldurulmuştur. Hiç bir şekilde, sistemin parçaları ile uyumlu olmayan R12 soğutucu gazını kullanmayınız.

KUMANDALAR şekil 38

A - Hava sıcaklık ayar düğmesi (sicak/ soğuk hava karışımı).
B - İç hava dolaşımı ayar düğmesi dışardan içeriye hava girişini önler.

C - Fan kumanda düğmesine basıldığında klima sistemi devreye girer/çıkar.

Klimanın devreye girmesi, sadece eğer bu düzme fanın 1, 2, 3 veya 4 pozisyonlarına karşılık gelir ise gerçekleşir ve aynı anda düğmenin üzerindeki led yanar.

0* konumunda, klimanın devreye girmesi önlenir.

D - Hava dağıtım düğmesi.

SOĞUTMA

Kabin içerisinde seri bir soğutma işlemi elde etmek için otomobil bir klima sistemi ile donatılmıştır. Aşağıdaki işlemleri uygulayınız:

1) Hava sıcaklığı ayar düğmesi A: istenilen sıcaklık derecesine ayarlayınız.
2) Fan kumanda düğmesi C: fanın dördüncü hızına karşılık gelen 4 🌐 ayarlayınız.
3) B düğmesi: konumuna ayarlayınız.

4) Hava dağıtım düğmesi D: ✦/ sembolüne karşılık gelen pozisyona ayarlayınız; bütün hava yönelticilerinin açık olduğunu kontrol ediniz.
5) Klima: C (şekil 38) düğmesine basınız.
6) Kabin içerisindeki soğutma işlemini hızlandırmak için özellikle otomobil güneşin altında park edilmiş ise ön kapı camlarını 2 ila 3 dakika indirip içerideki havalandırmanın değişmesini sağlayınız.

Orta derecede soğutma yapmak için, 📌, butonunu devreden çıkartup, sıcaklığı artırınız ve fan hızını düşürünüz.

ISITMA

Isıtma ve havalandırma işlemleri için klimayı devreye almayınız. Normal ısıtma ve havalandırma sistemini kullanınız (bir önceki bölüme bakınız).

HIZLI BUĞU GİDERME VE/VEYA DEFROST İŞLEMI

Klima sisteminin önemli bir özelliği havanın nemini almasıdır. Camların buğulanmasını önlemek için; kumandaları ayarlayıp, butonuna da basarak klimayı devreye alınız (şekil 38-C).

Ön ve yan camlar

I) Klima: C düğmesine basınız.
2) Hava sıcaklık düğmesi: soğuk havalarda kırmızı bölgeye (tamamen sağa) ve sıcak havalarda ise mavi bölgeye (tamamen sola) çevrilmiş durumda olmalıdır.
3) Fan kumanda düğmesi; maksimum hıza ayarlayınız.
4) Hava dağıtım düğmesi: konumuna getiriniz.
5) Hava dolaşımı devre dışı : kuman-dayı konumuna getiriniz.

ÖNEMLİ Hava dağıtım düğmesi konumunda iken aynı zamanda orta ve yan hava yönelticilerinden hava girer. Buğu giderme ve defrost işleminin en iyi şekilde gerçekleşmesi için (ayını zamanda yan camlara) orta hava yönelticilerine giden havayı kapatıp (ilgili kumanda düğmesini aşağıya doğru çevirerek ●), yan hava yönelticilerine giden havayı açınız (ilgili kumanda düğmesini yukarıya doğru çevirerek ⚠/ı) ve yan camlara doğru yönlendiriniz.

Buğu giderme ve defrost işlemi tamamlandıktan sonra en iyi görüş açısını elde etmek için kumandaları ayarlayınız.

Arka Cam

butonuna basiniz.

Arka camın buğusu alındığında butonu devreden çıkartınız.

Fonksiyon 30 dakika sonra otoma- tik olarak devreden çıkar.

HAVANIN OTOMOBİL İÇİNDE ÇEVRİMİ

Kumanda ☐ pozisyonunda iken sa- dece içerideki havanın dolaşımı sağ- lanır.

ÖNEMLİ Dış hava sıcaklığı çok yüksek olduğunda hava çeviriminin devreye girmesi, havanın soğutulmasını hızlandırır ve (sikişık trafikte, tünelde vs.) faydalıdır. Bu işlemin; özellikle otomobilin kalabalık olması durumunda, uzun süreler için uygulanması tavsiye edilmez.

ÖNEMLİ İç hava dolaşım fonksiyonunu soğuk veya yağmurlu havalarda kullanmayınız. Aksi taktirde camların buğulanması ihtimalini artırıp görüş açısından ve sürüş rahatlığını azaltırsınız.

KUMANDA KOLLARI

SOL KUMANDA KOLU

Bu kumanda kolu dış lambalar ve sinyal lambalarına kumanda eder.

Diş lambalar sadece kontak anahtarı MAR pozisyonunda iken yanar ("Eve kadar takip" fonksiyonu hariç).

Dış lambalar yakıldığında, gösterge tablosu ve ön panele monte edilmiş olan çeşitli kumandaların sembollerinin ışıkları yanar.

Park lambaları şekil 39

Çentikli kolu O konumundan ⚙️. konumuna çevirdiğinizde, park lambaları ve gösterge tablosu üzerindeki 3005 uyari lambası yanar.

Kısa farlar şekil 40

Çentikli kolu ☐ konumundan Ⓓ konumuna çevirdiğinizde, kısa farlar yanar.

Uzun farlar şekil 41

Kumanda kolu ☑ konumunda iken ön panele doğru itildiğinde, uzun farlar yanar.

Gösterge tablosu üzerindeki ☑uyarı lambası yanar.

Uzun farları söndürmek için kumanda kolunu direksiyon simidine doğru çekiniz.

Selektör şekil 42

Kumanda kolunu direksiyon simidine doğru çekiniz (geçici pozisyon).

Sinyal lambaları şekil 43

Sinyal vermek için, kumanda kolunu aşağıdaki şekillerde hareket ettiriniz; yukarı - sağa sinyal aşağı - sola sinyal

Gösterge tablosu üzerindeki ⇔→ uyarı lambası fasılalı olarak yanıp söner.

Otomobil dönüşünü tamamladıktan sonra, kumanda kolu otomatik olarak orta konuma döner.

Şerit değiştirmek üzere olduğunu göstermek için kısa süreli bir sinyal vermek istediğinizde; sinyal kolunu hafifçe aşağı veya yukarı hareket ettiriniz. Kumanda kolunu bırakışınızda, kol yerine dönecektir.

Eve kadar takip fonksiyonu

Otomobilin kontak anahtarı STOP konumunda veya çıkartılmış iken kolun direksiyona doğru çekilmesi halinde belirli bir süre dış aydınlatma ışığınınlanması fonksiyonudur (şekil 42).

Bu fonksiyon motor stop edildikten sonra 2 dakika içersinde kola basılarak yapılır. Kola her basılışta ışıkların yanma süresi maksimum 5 dakikaya kadar olmak üzere 30 saniye daha uzatılmakta ve daha sonra otomatik olarak söner. Kumanda kolunu direksiyon simidine doğru 2 saniyeden fazla bir süre çekili tutarak veya kontak anahtarını MAR pozisyonuna getirerek bu fonksiyonu devreden çıkarmak mümkündür.

Bu kumanda kolu cam yıkama/silme işlemlerine kumanda eder.

Cam yıkama/silme şekil 44

Bu fonksiyon sadece kontak anahtarı MAR pozisyonunda iken çalışır

0 - Ön cam sileceği çalışmıyor.
I - Fasılalı çalışma; bazı tiplerde 4 tip fasılalı çalışma seçeneği vardır (yavaştan daha hızlıya, şekil 45)
2 - Sürekli yavaş çalışma
3 - Sürekli hızlı çalışma

4 - Geçici sürekli hızlı çalışma fonksiyonu: Kumanda kolunu serbest bırakışınızda 0 konumuna döner ve ön cam sileceği otomatik olarak durur.

Kolu direksiyon simidine doğru çek- tiğinizde, cam yıkayıcısından su püskürtülmektedir (şekil 46).

Otomatik silme şekil 46

Kumanda kolunu direksiyona doğru çektiğinizde tek bir hareketle cama ve sileceğe su püskürtülebilir. Eğer bu hareket yarım saniyeden fazla sürerse, silicek otomatik olarak devreye girer.

Cam sileceğinin hareketi kolu bırak- tıktan sonra üç adet silme ile tamam- lanır. Bazı tiplerde birkaç saniye son- ra oluşan dördüncü bir silme işlemi ile fonksiyon tamamlanmaktadır.

Tekrar ve seri bir şekilde (yarım saniyenin altında bir süre) kumanda kolu çekilir ise sileceği devreye almadan cama daha fazla su püskürtmek mümkündür.

Arka cam yıkama/silme şekil 47-48

Bu fonksiyon sadece kontak anahtarı MAR konumunda iken çalışır.

Kumandalar:

1) Kolu O pozisyonundan ☐ konumuna çeviriniz.
2) Kolu ileriye doğru ittiğinizde (geçici konum) arka cama su püskürtülür ve silecek çalışır; kol serbest bırakıldığında yıkama ve silme işlemi sona erer.

Arka cama su püskürtmek için kolu ön panele doğru itiniz. Bazı tiplerde, arka sileceğin silme hareketi ön sileceğin aynı hareketi ile senkronizelidir.

Akıllı yıkama

Ön cam sileceği devrede iken geri vi- tese takıldığında arka cam silecekleri otomatik olarak devreye girmektedir.

Otomatik silme şekil 48

Bazı tiplerde, kumanda kolunu ön panele doğru ittiğinizde, tek bir hareket-le cama ve sileceğe su püskürtülebilir; eğer bu hareket yarım saniyeden fazla sürerse silecek otomatik olarak devreye girecektir.

Cam sileceğinin hareketi, kolu bırak- tıktan sonra üç adet silme ile tamam- lanır. Bazı tiplerde, birkaç saniye son- ra oluşan dördüncü bir silme işlemi ile fonksiyon tamamlanmaktadır.

Tekrar ve seri bir şekilde (yarım saniyenin altında bir süre) kumanda kolu çekilir ise, sileceği devreye sokmadan cama daha fazla su püskürtmek mümkündür.

DÖRTLÜ FLAŞÖR şekil 49

A butonuna basıldığında flaşör kontak anahtarının konumundan bağımsız olarak çalışır.

Flaşör çalışırken buton üzerinde bulunan led yanar ve gösterge tablosu üzerindeki ⇔→ uyarı lambası fasılalı olarak yanıp söner.

Flaşörü kapatmak için butona tekrar basıniz.

Dörtlü flaşörün kullanım şekli bulunduğu UCı nin trafik kurallarında belirtilmiştir. Bu kurallara uyulması gerekir.

KUMANDA BUTONLARI şekil 50

Bu butonlar orta hava yöneltecisinin üst tarafından yer alırlar.

Sadece kontak anahtarı MAR pozis-yonunda iken çalışırlar.

Bir fonksiyon devreye girdiğinde gös- terge tablosu üzerindeki uyarı lambası yanar.

Fonksiyonu devre dışı bırakmak için, butona tekrar basınız.

Ön sis lambaları (bazı tiplerde)

A butonu : Bu fonksiyonun devreye alınabilmesi için dış aydınlatma lambalarının yanık olması gerekir. Sis lambaları kontak anahtarı STOP konumu na getirildiğinde söner.

Bir sonraki çalıştırmada, eğer gerekiyor ise yeniden devreye alınabilirler.

Arka sis lambaları

B butonu.: Bu fonksiyonun devreye alınabilmesi için kısa farların ve/veya ön sis lambalarının devrede olması gerekir. Sis lambaları kontak anahtarı STOP konumuna getirildiğinde söner.

Bir sonraki çalıştırmada, eğer gerekiyor ise yeniden devreye alınabilirler.

Arka cam rezistansı

C: butonu : Arka cam rezistansını devreye alma/çıkartmak içindir.

Fonksiyonu 30 dakika çalışmadan sonra otomatik olarak devreden çıkar- tan bir zamanlayıcı vardır.

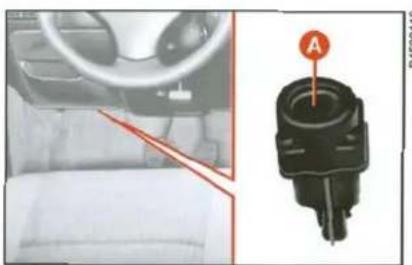

YAKIT KESME DÜĞMESİ şekil 51

Kaza durumunda yakıtın kesilmesini ve böylece motorun durdurulmasını sağlayan bir güvenlik sistemidir.

Hiçbir şekilde yakıt sızıntısı göremezeniz ve otomobil çalışır durumda ise, yakıtın sisteme gelmesini sağlamak için A düğmesine basınız.

Kazadan sonra, akünün boşalmasını önlemek için kontak anahtarını STOP pozisyonuna çeviriniz.

iç AKSESUARLAR

TORPİDO GÖZÜ şekil 52

Açmak için A tutamağını çekiniz.

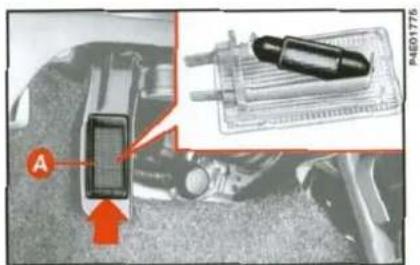

Torpido gözü açıldığında içersinde, eğer dış aydınlatma lambaları devrede ise, bir ışık yanmaktadır (şekil 53-B).

Eğer kazadan sonra ya- kit kokusu duyar veya yakit sisteminde sızıntı görürseniz, yangın tehlikesinden kaçınmak için bu düğmeye basmayınız.

Kapak üzerinde otomobil duruyor iken bardak veya meşrubat kutusu koymak için özel bölümler (şekil 53-A) bulunmaktadır.

Herhangi bir kaza durumunda yaralanmaya sebep olabileceği için, tor-

pido kapağı açık olarak seyahat etmeyiniz.

şekil 53

ÖN TAVAN LAMBASI şekil 54

Ön tavan lambası A düğmesinin konumuna göre 2 ayrı şekilde yanar.

I: Daima yanık, kapılar kapalı olsa dahi.

2: Ön kapılardan birisi açıldığında otomatik olarak yanar.

3: Daima sönük.

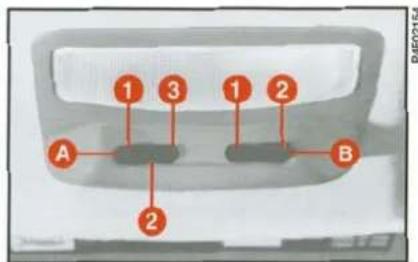

Harita lambaları

Harita lambaları (şekil 54-B), ilgili lamba kumandasının konumuna göre çalışır.

I: Harita lambası yanar.

2: Harita lambası söner.

Tavan lambası zamanlayıcısı

Bazı tiplerde, özellikle gece ve az aydınlatılmış bölgelerde otomobile giriş ve çıkışın daha rahat olması için 2 adet aydınlatma zamanlama fonksiyonu bulunmaktadır.

Tavan iambasi;

a) ON konumunda sürekli yanik.

b) OFF konumunda sürekli sönük.

c) Orta konumda:

I) Kapılardan biri açıldığında yanar;

- Kontak anahtarı MAR pozisyonu- na getirildiğinde hemen söner,

- Kapılar kapatıldıktan 7 saniye sonra söner,

— Bunların dışında, 3 dakika sonra sö- ner.

2) Kontak anahtarı MAR konumundan STOP konumuna getirildikten sonra;
- 3 dakika içinde anahtar yerinden çıkartılırsa yanar,
- Anahtar yeniden takılıp MAR konumuna getirildiğinde hemen söner,
- Kapılar açılıp-kapatılırsa 7 saniye sonra söner,
— Bunların dışında, 3 dakika sonra sö- ner.

ÇAKMAK şekil 55

Sadece anahtar MAR konumunda iken çalışır.

Çakmağın A butonuna basıniz; yaklaşık 15 saniye sonra kullanıma hazır olarak ilk konumunu alacaktır.

ÖNEMLİ Çakmağın basıldıktan sonra ilk konumuna döndüğünden emin olunuz.

Çakmak çok ısınır. Tu- tarken dikkatli olunuz.

Yangın çıkması ve yanma ihtimaline karşı, çocuklar tarafından kullanılmasına izin vermeyiniz.

KÜL TABLASI

Kül tablasına kağıt koy- mayınız. Sigara izmariti ile temas ederek alev ala-

bilir.

Ön koltuklar için şekil 56

Kül tablası orta konsola yerleştiril- miştir.

Kolay temizlenmesi için kül tablası çekilerek çıkartılabilir.

şekil 55

Arka koltuklar için şekil 57

Arka kül tablası sağ arka kapı iç paneli üzerinde yer almaktadır.

Kullanmak ve çıkartmak için ok ile işaret edilen yönlere itiniz.

GÖSTERGE TABLOSUNUN PARLAKLIK AYARI şekil 58 (bazı tiplerde)

Aşağıdaki lambaların parlaklığını ayar-lamak için A düğmesini çeviriniz:

– Gösterge tablosu lambaları;
– Isıtma/havalandırma grubu ışıkları;
- Çakmak ışığı parlaklığı ayarlanmak- tadır.

GÜNEŞ SİPERLİKLERİ

İç dikiz aynasının her iki tarafına yerleştirilmişlerdir. Yan tarafa ve aşağı/yukarı doğru çevrilebilirler.

Sürücü tarafından güneşliğin arkasında bir doküman cebi (bazı tiplerde makyaj aynası) ve yolcu tarafından güneşliğin arkasında da bir makyaj aynası (şekil 59) bulunmaktadır.

Bir kapıyı açmadan önce güvenle açılabilir durumda olduğunu kontrol edi-

niz.

YAN KAPILAR

Elle dışarıdan açma

Anahtarı I konumuna (şekil 60), çevirerek açma kolunu çekiniz.

Elle dışarıdan kilitleme

Anahtari 2 konumuna getiriniz.

Ön kapıların içerden açılıp/kapatılması

Açmak için şekil 61'deki A kolunu çekiniz.

Kapatmak için, kapıyı kapatınız ve A koluna basınız. Bu şekilde arka kapılar da kilitlenir.

Kapılar tam olarak kapanmamış ise, gösterge tablosu üzerindeki Θ uyarı lambası yanar (bazı tiplerde).

Arka kapıların içerden açılıp/kapatılması

Açmak için, şekil 62' deki A kolunu çekiniz. Eğer çocuk emniyet kilidi (şekil 63-A) açık ise, kapı açılır.

Kapıyı kilitlemek için, kapıları kapatınız ve A kolunu bastırınız. Kapılar tam olarak kapanmamış ise, gösterge tablosu üzerindeki Üuyarı lambası yanar (bazı tiplerde).

Bu kilit arka kapıların içeriden açılmasını önler.

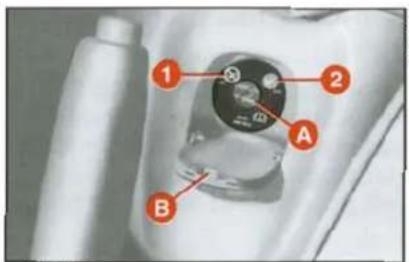

Şekil 63'deki A deliğine kontak anahtarının ucu takılıp çevrilerek, kilit devreye alınabilir.

I konumunda – kilit devre dışı
2 konumunda – kilit devrede (sari renkli yuvarlak bir şekil kilidin devreye girdiğini gösterir).

Kapılar uzaktan kumanda ile açılıp ka- patılsalar da çocuk emniyet kilidi açıl- maz.

şekil 63

Otomobilde çocuk bulu- nuyor ise, çocuk emniyet kilidini daima kullanınız.

MERKEZİ KİLITLEME SİSTEMİ

Dişarıdan

Kapıları kapatınız, anahtarı ön kapı kilitlerinden birine yerleştiriniz ve çeviriniz.

İçeriden

Kapıları kapatınız, ön kapı kilit açma kollarından birini aşağı bastırınız (kilit lemek için) veya yukarı kaldırınız (açmak için).

Arka kapı üzerindeki A kolu (şekil 62) bastırıldığında veya çekildiğinde sa- dece ilgili kapının kilitleme veya açılma işlemi yapılır.

Merkezi kilitleme/açma işlemi, kapıları açıp/kilitleyen uzaktan kumanda ile de yapılabilir (bazı tiplerde).

ÖNEMLİ Eğer kapılardan biri iyi kapatılmamış ise veya sistemde bir arıza var ise, merkezi kilitleme sistemi çalışmaz ve yaklaşık 2 dakika kadar durur. Kapılar bu 2 dakikalık süre içinde, elektrikli kilitleme sistemi devreye girmeden manuel olarak kilitlenebilir veya açılabilir. 2 dakika sonra, kontrol mekanizması bir kez daha yeni komutlar için hazır olacaktır.

Arıza sebebi giderilir ise, sistem tekrar düzgün olarak çalışmaya başlar. Aksi taktirde bir kez daha devreden çıkar.

ELEKTRİK KUMANDALI CAMLAR

Ön kapı cam kumandaları şekil 64

Sürücü tarafından kapı kolu üzerinde, kontak anahtarı MAR konumunda iken ön camlara kumanda eden, iki adet buton bulunmaktadır:

A - Ön sol cam

B - Ön sağ cam

Yolcu tarafından kapı kolu üzerinde de, bu cama kumanda eden bir buton mevcuttur.

Camları açmak veya kapatmak için butonlara basınız veya butonları çekiniz.

şekil 64

Bazı tiplerde, sürücü tarafından butona yarım saniyeden daha fazla bir süre basılır ise, otomatik fonksiyon devreye girer: cam çalışma kursunun sonuna geldiğinde durur (veya yeniden butona basıldığında).

Elektrikli camların uygun bir şekilde kullanılmaması tehlikeli olabilir.

Çalışmaya başlamadan önce veya çalışması esnasında yolcuların direkt olarak camdan veya şahsi eşyalarının açma/kapatma esnasında camlara sıkışması sonucunda zarar görmeyeceklerinden emin olunuz. Otomobilinizden indiğinizde elektrik kumandalı camların kaza ile çalıştırılmasını ve otomobilde kalanlar için tehlike oluşturmasını önlemek için, kontak anahtarınızı daima yanınıza alınız.

Manuel arka kapı cam kumandaları şekil 65

Camı kaldırıp indirmek için, şekilde gösterilen A kolunu kullanınız.

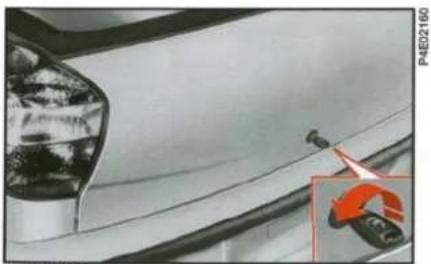

Beşinci kapıyı dışarıdan açmak için, kontak anahtarı ile kilidini açınız (şekil 66).

Kapıyı içeriden açmak için sürücü koltuğunun yanındaki A kolunu (şekil 67) çekiniz (bazı tiplerde).

Otomobilin tipine göre, A kolu değişik profiller gösterebilir.

B kolu yakıt deposu dış kapağının kilidini açıp kapatmak içindir (bazı tiplerde).

Otomobil hareket halinde iken bagaj açma kolu-nu kullanmayınız.

Beşinci kapının açılması, üzerindeki gazlı amortisörler vasıtası ile kolaylaştırılmıştır.

Beşinci kapıyı kapatmak için kilidine karşılık gelen yerden bastırıp kapanma sesini duyana kadar indiriniz.

ÖNEMLİ Beşinciyyi kapıyı kapatırken, parmaklarını sıkıştırmamak için dikkatlı olunuz.

Bagaj bölmesi beşinci kapının açılması ile yanan bir tavan lambası ile aydınlatılmaktadır.

Egzoz gazları otomobilin içine sızabileceğinden ve arka plaka görülemenden dolayı, beşinci kapı kilde seyahat edilmemeli-

Bagaj bölümünü kullanırken, taşıdırınız yükün ağırlığının izin verilenden madığından emin olunuz. ik özellikler" bölümüne ). Ayrıca; bagajdaki eşyani fren yapılması halinde fa gelerek yolculara zarar mesi için düzgün bir şekileştirildiğinden emin olu-

Beşinci kapı üzerine (imalatçı firmanın onayladıklarının dışında) bazı

parçalar ilave edilmesi kapının her iki tarafından yer alan gazlı amortisörlerin uygun şekilde çalışmasını engelleyebilir.

BAGAJ YÜKLEME ALANININ GENİŞLETİLMESİ

1) Arka koltuk başlıklarını (mevcut ise) tamamen indiriniz.
2) Ok ile gösterilen kısından koltuk sirtlik kancasını ayırınız (şekil 68-A).

3) Emniyet kemerlerini yan tarafından geçirerek, koltuk sırlığını arka koltuk minderinin üzerine yatırınız (şekil 69).
4) Arka koltuğu tamamiyle öne doğru yatırıp (şekil 70), bagaj bölme tabanı üzerinde tek bir eşya yükleme alanı elde ediniz.

Koltuğu normal pozisyonuna getirmek için

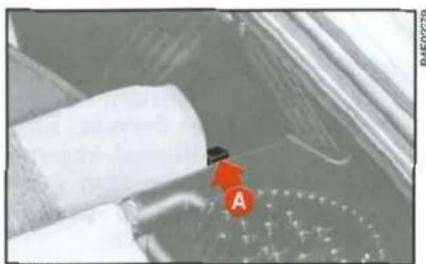

1) Arka koltuğu geriye doğru tama-miyle çekiniz.
2) Emniyet kemerlerini yan taraftan geçirerek koltuk sırtlığını geriye doğru itiniz ve kilit tertibatının kancalara geçtiginden emin olunuz.

Çiftli koltuk mevcut olan tiplerde, polituğun sağ veya sol parçaları ayrı ayrı yatırılabilir.

Eşya rafını (Şapkalık) çıkartmak için

1) Kancaları, pimlerden kurtararak iki ipin uçlarını ayırınız (şekil 71-A).
2) Şapkalık pimlerini (şekil 72-A), B yuvalarından kurtararak çıkartınız.

Şapkalığı çıkarttıktan sonra, ön kol- tuk sırtlığı ve yatırılmış olan arka kol- tuk minderi arasına yerleştirebilirsiniz.

ÖNEMLİ Gece yolculuk yaparken, bagajda çok ağır bir yük taşıyorsanız, kısa farların yüksekliğini kontrol edip, ayarlayınız ("Farlar" kısmına bakınız).

Güvenli bir şekilde bağlanmamış ağır yükler, bir kaza olması halinde yolciddi şekilde yaralayabilir.

Eğer otomobilinizde ben- zin taşımak istiyorsanız, yürürlükte olan kanunla- uz. Standartlara uygun bir ıllanınız ve bu kabı sabit . Alınan önlemlere rag- ir kaza olması durumunda riski artar.

MOTOR KAPUTU

Motor kaputunu açmak için

I) A kolunu (şekil 73) çekiniz.

Bu işlemi sadece oto-mobil duruyor iken ya-pınız.

Motor kaputunu açmadan önce, cam silecekle-rinin ön cam üzerinden kaldırılmamış olduklarıı kontrol ediniz.

2) A kolunu (şekil 74) bastırınız.
3) Motor kaputunu ortasından tutarak kaldırınız ve aynı anda A destek çubuğunu (şekil 75) tutucusundan çıkartınız.
4) Destek çubuğunun ucunu, motor kaputu üzerindeki B yuvasına yerleştiriniz.

Eğer destek çubuğu uygun şekilde yerleştirilmemiş ise, motor kaputu şekilde düşebilir.

Eğer motor sıcak iken, motor bölmesi içinde herhangi bir işlem yapmanız gerekiyor ise dikkatli çalışınız; kontak anahtarı yerinden çıkartılmış olsa bile, fan devreye girebileceğinden dolayı ellerinizi fana yaklaştırmayınız. Motor soğuyana kadar bekleyiniz.

Motor çalışıyor iken hareketli parçalara yaklaşmayınız. Eşarplar, kravatlar ve bol giysiler hareketli par- çalara takılabilir ve tehlikeli du- rumlara sebep olabilirler.

Motor kaputunu kapatmak için:

1) Bir elinizle motor kaputunu kaldırınız ve diğer eliniz ile A destek çubuğunu (şekil 75) B yuvasından çıkartıp tutucusuna yerleştiriniz.
2) Kaputu motor bölümüne yaklaşık 20 cm. mesafe kalana kadar indiriniz.
3) Kaputu bırakınız: otomatik olarak kilitlenir.

PORTBAGAJ/ KAYAK TAŞIYICI

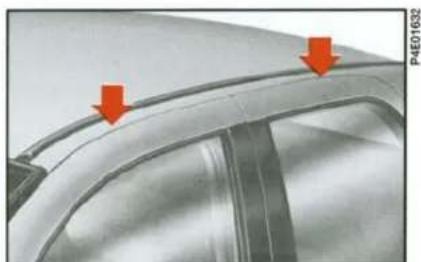

Portbagaj tespit vidalarına ulaşmak için şekil 76'da gösterilen bağlantı noktalarından kapı fitillerini hafifçe kaldırınız.

Özellikle Fiat Palio için dizayn edilen portbagaj/kayak taşıyıcısı, Fiat Akse-suar Serisi'nde mevcuttur.

Beşinci kapıyı açtığınızda, portbagaj üzerinde yer alan eşyalara çarpma- dikkat ediniz.

Birkaç kilometre gittikten sonra, bağlantı yerlerindeki civataların veya ksesuarların tespit vida- sıklımlış durumda olup olni kontrol ediniz.

Yolculuk esnasında açılmasını önlemek için, kaputun iyice kapandığından lunuz.

Portbagajı, kesinlikle izin verilen maksimum yükten daha fazla yüklemeyi-eknik özellikler" bölümüniz).

FARLAR

FARLARIN DOĞRU OLARAK AYARLANMASI

ÖNEMLİ Farların doğru olarak ayarlanması sadece sürücü için değil, yolu kullanan diğer kişiler için de konfor ve güvenlik açısından önemlidir. Bu özel bir kanun ile de belirlenmiştir. Sizin ve diğer sürücülerin, farlar yanıyor iken en iyi görüş şartlarında seyahat edebilmesi için, farlar uygun olarak ayarlanmalıdır.

Farlarını zı yetkili bir Tofaş servisinde kontrol ettirip, gerekiyor ise ayarlarını yaptırınız.

FARLARIN EĞİMİNİN AYARI

Otomobil yüklendiğinde, geriye doğru eğimli durur. Bu far yüksekliğinin artması demektir. Bu durumda farların doğru pozisyona ayarlanmaları gerekir.

Ön panel üzerindeki elektrikli ayar düğmesi (şekil 77-A)

Ön panel üzerinde otomobilin taşıdığı yüke göre far ışığını ayarlayan bir elektrikli regulatör bulunmaktadır,

0 konumu - Ön koltuklarda bir veya iki kişi

I konumu - Otomobilde beş kişi
2 konumu - Beş kişi + bagajda yük
3 konumu - Sürücü + bagajda izin verilen maksimum yük (arka koltuk kaldirılmış).

Otomobiliniz ile taşıdığı'niz yükü her değiştirdiğinizde, far ayarlarını lediniz.

ÖN SİS LAMBALARININ AYARLANMASI (bazı tiplerde)

Bu işlemi, yetkili bir Tofaş servisin- de yaptırınız.

ABS (bazı tiplerde)

ABS (Anti-blokaj fren sistemi) otomobilin klasik fren sistemine monte edilmiştir. Bu sistem tekerleklerin kilitlenmesini önler; yol tutuşunun en iyi seviyeye ulaşmasını ve zor koşullarda yapılan acil frenlemelerde, otomobilin en iyi şekilde kontrol edilebilmesini sağlar.

Sürücü fren pedalındaki tepkilerden ve sistemin daha gürültülü çalışmasından ABS sisteminin devreye girdiğini anlamaktadır.

Bu belirtiler fren sistemindeki bir arıza olarak yorumlanmamalıdır. Bu son derece normaldir ve ABS fren sisteminin devreye girdiğini göstermektedir. Bu durum otomobilin yol tutuşunun minimum değerlere düştüğünü ve yol yüzeyine uyum sağlamak için hızını değiştirmesi gerektiğini belirtir.

ABS fren sistemi klasik fren sistemi-ne monte edilmiştir. Herhangi bir arıza durumunda sistem otomatik olarak devre dışı kalır ve klasik frenler görev yapmaya devam eder.

Herhangi bir arıza durumunda ve bunun sonucunda anti-blokaj fonksiyonu etkinliğini kaybettiginde fren sistemi normal olarak çalışmasına devam edecektir.

Daha önceden ABS fren sistemi ile donatılmış olan bir otomobil kullanmadiysanız kaygan bir zeminde gerekli önlemleri alarak ve bulunduğunuz ülkenin trafik kurallarına uyarak sistemin nasıl devreye girdiğini görmek için deneme yapabilirsiniz. Ayrıca aşağıda verilen açıklamaları da okumanız tavsiye edilir.

ABS fren sisteminin kullanılmasının getirdiği avantaj yol tutuşunun zayıf olduğu yerlerde yapılan sert frenlemelerde size maksimum manevra kabiliyetini sağlamaya devam etmesidir.

Bununla birlikte her zaman frenleme mesafesinin azalmasını beklememelisiniz. Örneğin çakıllı ve henüz kar yağmış yol yüzeyleri frenleme mesafesini artırır.

Gerekli olduğunda ABS fren sisteminden en iyi şekilde yararlanmanız için aşağıdaki tavsiyelere uymanız gerekir.

ABS sistemi lastik ile yol arasındaki mevcut yol tu-tuşundan maksimum de-

recede yararlanmanızı sağlar, fakat yol tutuş seviyesini artırmaz. Bu sebeple otomobili kaygan yollarda kullanırken dikkatli olunmalı ve gereksiz risk alınmamalıdır.

ABS sisteminin devreye girmesi lastik ile yol tu- tuşunun minimum seviye-

ye indiğini gösterir. Bu durumda mevcut yol tutuşuna uygun bir şekilde hızınızı azaltmanız gerekmektedir.

Herhangi bir arıza ol- ması durumunda, göster- ge tablosu üzerinde yer alan (a) arıza uyarı lambası yanar. Bu durumda, hızınızı azaltınız ve otomobilinizin kontrol edilerek, arızanın derhal giderilmesi için bir yetkili Tofaş servisine gidiniz.

ABS fren sistemi bulunan otomobil-lerde bile, virajlarda frenleme yapı- lirken azami dikkat gösterilmesi gerekir.

Aşağıda verilen önemli tavsiyeye uyulması gerekir:

ABS fren sistemi devreye girdiğinde ve tekerleklerde tepkiler hissettiğinizde; ayağınızı fren peda- lından çekmeyip, frene basmaya devam ediniz. Bu şekilde, mevcut yol tutuş şartları altında mümkün olan en kısa mesafede durmanız mümkün olacaktır.

Eğer verilen tavsiyelere uyarsanız, her durumda daha iyi frenleme yapabilirsiniz.

ÖNEMLİ ABS fren sistemi olan tiplerde, sadece üreticinin onayladığı marka ve modeldeki jantlar, lastikler, fren balataları kullanılabilir.

ABS fren sistemine elektronik bir frenleme sistemi (EBD) entegre edilmiştir. Bu sistem; ABS fren sisteminin kontrol ünitesini ve sensörlerini kullanarak, fren sisteminin performansını artırır.

Eğer fren hidroliğinin düşük olduğunu belirten (☐) uyarı lambası yanarsa derhal otomobilinizi durdurunuz ve en yakın yetkili Tofaş servisi ile temasa geçiniz. Hidrolik devresindeki kayıplar hem klasik fren sisteminin, hem de ABS fren sisteminin çalışmasını tehlikeye atabilir.

Otomobilde elektronik bir frenleme sistemi (EBD) mevcuttur. Eğer (ABS) ve (!) uyarı lambaları aynı anda yanarsa, EBD sisteminde bir arıza var demektir. Bu durumda; sert frenlemeler, arka tekerleklerin vaktinden önce kilitlenmesine ve kaymaya sebep olabilir. Sistemi kontrol ettirmek için, otomobilinizi en yakın yetkili Tofaş servisine kadar çok dikkatli bir şekilde sürünüz.

Motor çalışır durumda iken (ABD) uyarı lambasının yanması, sadece ABS fren sisteminde bir arıza olduğunu belirtir; fren sistemi çalışmaya devam eder, fakat anti-blokaj fren sistemi devrede değildir. Bu şartlar altında, EBD sisteminin performansı düşebilir. Bu durumda da, sistemi kontrol ettirmek için, otomobilinizi derhal en yakın yetkili Tofaş servisine kadar, sert frenlemelerden kaçınarak sürünüz.

HAVA YASTIĞI (bazı tiplerde)

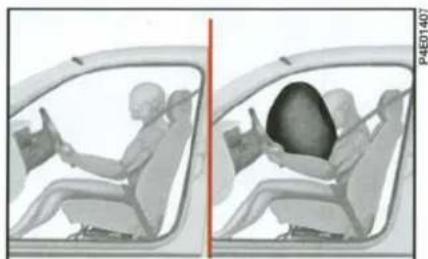

TANIMLAMA VE ÇALIŞMA ŞEKLİ şekil 78

Ön hava yastıkları (sürücü ve yolcu tarafından), önden çarpışma halinde devreye giren bir güvenlik sistemidir.

Sistem derhal şişebilen ve özel bölmelere yerleştirilmiş olan bir yastıktan oluşur ve;

– sürücü tarafından direksiyon simidinin merkezinde,
– yolcu tarafından ise ön panel içinde yer almaktadır, yolcu tarafından kava yastığı daha büyüktür.

Ön hava yastıkları (sürücü ve yolcu tarafı) orta-yüksek şiddetteki kazaların olması durumunda devreye giren ve derhal şişerek, sürücü veya yolcunun vücudu ile direksiyon veya ön panel arasında bir engel teşkil ederek koruma sağlayan bir sistemdir.

Bir kaza durumunda elektronik bir ünite bir hız azaltma sensöründen alınan sinyalleri değerlendirmekte ve gerekli ise hava yastığınıisiirmektedir.

Hava yastığı bir anda şişmekte ve olaydan sonra ön tarafta oturan yolcuların vücutları ile yaralanmaya sebebiyet verebilecek bölümler arasındaki koruyucu görevini yaptıktan sonra derhal inmektedir.

Eğer yolcu kaza esnasında emniyet kemeri takmıyor ise, hava yastığının şişmesi esnasında yastık ile temas etmesi halinde hava yastığının etkinliğini azaltır.

Sonuç olarak, ön hava yastığı (sürücü ve yolcu tarafı) emniyet kemerlerinin yerine geçmez, fakat daha etkin bir koruma sağlar. Avrupa'da ve dünyanın pek çok ülkesinde kanunlarla belirtildiği gibi, emniyet kemerlerinizi daima takmanızı tavsiye ediyoruz.

Emniyet kemerinin sağlayacağı korumanın yeterli olduğu düşük şiddetteki önden çarpışmalarda hava yastığı devreye girmez.

Deforme olma özelliği olan veya hareketli cisimlere çarpma (örneğin; trafik sinyalizasyon işaretleri, mıçır, kum veya kar yığınları, park edilmiş otomobiller, vs), arkadan alınan darbelerde (örneğin; başka bir otomobilin arkadan çarpması) ve yandan çarpmalarda, başka bir otomobilin altına girme veya koruyucu bariyerlere çarpma (örneğin; bir ağır vasıtanın altına girme veya yoldaki bariyerlere çarpma) otomobilin ön tarafı ile ilgili olmayan çarpmalarda (örneğin; çamurluğunun bir bariyere çarpması) hava yastıkları emniyet ke- merlerine ilaveten ek bir koruma sağlamazlar ve devreye girmezler.

Bu nedenle hava yastıklarının devreye girmemesi sistemde bir arıza olması anlamına gelmez.

YOLCU TARAFINDAKI ÖN HAVA YASTIĞI (bazı tiplerde)

Yolcu tarafındani hava yastığı, emniyet kemerini takan bir kişiyi korumak üzere dizayn edilmiş ve ayarlanmıştır.

Hava yastığı tamamen şiştiginde, yolcu ile ön panel arasındaki boşluğun büyük bir bölümünü doldurur.

CİDDİ TEHLİKE Yolcu tarafına hava yastığı monte edilmiş ise, hava yastığını devreden çıkartmadan ön yolcu koltuğuna çocuk koltuğu yerleştirmeyiniz.

Devreden çıkartma işlemi kontak anahtarının, şekil 79'da A ile gösterilen anahtar ağızlı düğmenin yuvasına takılıp çevrilmesiyle gerçekleşir. Bu anahtara ulaşmak için B ile gösterilen dili çekerek tünel kaplaması üzerindeki koruyucu kapağı çıkartınız.

ÖNEMLİ Bu düğmeyi motor çalış-miyor ve kontak anahtarı yerinden çıkartılmış iken kullanınız.

Anahtarın üzerine sıvı veya herhangi bir içecek dökmeyiniz; tertibatın ça-etkilenebilir.

Anahtar ağızlı yuvanın iki pozisyonu vardır:

1) Yolcu tarafı hava yastığı devrede: gösterge tablosu üzerindeki uyarı lambası yanmıyor (ON ⊗ pozisyonu); bu konumda ön koltukta kesinlikle çocuk taşımayınız.
2) Yolcu tarafı hava yastığı devre dışı: gösterge tablosu üzerindeki uyarı lambası yanıyor (OFF ☐ pozisyonu); bu konumda ön koltukta güvenlik sistemleri ile korunacak şekilde çocuk taşınabilir.

Gösterge tablosu üzerindeki uyarı lambası 🚫, yolcu tarafı hava yastığı tekrar devreye girinceye kadar yanık kalır.

Yolcu tarafı hava yastığının manuel olarak devreden çıkartılması (bazı tiplerde) şekil 79-80

Zorunlu olarak ön koltukta bir çocuk taşınması gerekiyor ise, otomobilde yolcu tarafı hava yastığını devreden çıkartan bir tertibat bulunmaktadır.

şekil 79

Eğer otomobil, örneğin; basamaklara ve kaldırımlara vurma veya yol üzerindeki tümseklere dokunma veya derin çukurlara düşme, yoldaki engebelere çarpma nedeniyle, gövdesinin altından ağır darbeler alır ise ön hava yastıklarının devreye girmesi söz konusu olabilir.

Hava yastığı şişerken, dışarı sıcaklık ve az miktarda toz şeklinde bir madde çıkmasına sebep olur. Bu zararlı olmayıp, bir yangının başlangıcına işaret etmez.

Eğer seyahat esnasında 🚙️ uyarı lambası yanar ise (sistemde arıza var), sistem çalışmaz. Sistemi derhal bir yetkili Tofaş servisinde kontrol ettiriniz ve arızanın giderilmesini sağlayınız.

Hava yastığının kontrol ünitesi ile ateşleme sisteminin, emniyet kemeri ön gergi tertibatının ve sürücü hava yastığı spiral tesisatının kullanım süreleri torpedo kapağının içindeki etikette gösterilmiştir. Son kullanma tarihi yaklaştığında bunların kontrol edilmesi ve değiştirilmeleri için Fiat yetkili servisine

müracaat edilmelidir.

Hava yastığının devreye girdiği bir kazadan sonra, komple sistemin (elektronik ünitesinin, emniyet kemerinin ve ön gerdi- ricilerin) değiştirilmesi ve elektrik sisteminin kontrol edilmesi için, otomobilinizi bir yetkili Tofas servisine götürünüz.

Hava yastığının tüm kontrol, tamir ve değiştirme işlemleri bir yetkili Tofaş servisinde yapılmalıdır.

Otomobiliniz hurdaya çıktığında, öncelikle hava yastığını bir yetkili Tofaş servisinde devreden çıkarttırınız.

Otomobiliniz el değiştirdiğinde, yeni sahibinin yukarıdaki talimatları bilmesi ve Kullanıcı El Kitabı'nı temin etmesi gerekli-dir.

Ön gerdiriciler ve ön hava yastıkları (eğer elektronik kumandalı iseler) elektronik kontrol ünitesi tarafından farklı tipteki darbelere bağlı olarak devreye alınırlar.

Dolayısıyla, bu tertibatların birinin veya birkaçının devreye girmemesi, sistemin arızalı olduğu anlamına gelmez.

Uyarı lambasının sa- dece kontak anahtarı MAR konumuna çevril-

diğinde, 4 saniye yanması gerekir. Eğer uyarı lambası yanmaz veya sürekli yanarsa, ya da otomobil hareket halinde iken yanarsa, derhal durup otomobilinizi bir yetkili Tofaş servisinin görmesini sağlayınız.

Yolcu tarafı hava yastığı devreden çıkartma tertibatının anahtarı ON ko-

numunda iken, kontak anahtarını MAR pozisyonuna çevirdiğinizde uyarı lambası yaklaşık 4 saniye süre ile yanar. Bunu takiben, yolcu tarafı hava yastığının herhangi bir kaza durumunda devreye gireceğini işaret etmek için 4 saniye yanıp söner ve daha sonra tamamen söner.

Direksiyon simidi üzerine veya yolcu tarafından hava yastığının yerleştirildiği bölüm üzerine etiket veya başka maddeler yapıştırmayınız. Kucağınızda veya önünüzde göğüs hizasında bir şey taşıyarak, ya da ağzınızda pipo, kalem gibi nesneler varken yolculuk yapmayınız. Bir kaza halinde, hava yastığının şişmesi sonucu ciddi olarak yaralanabilirsiniz.

Önden çarpışma durumunda, hava yastığının serbestçe şişebilmesini sağlamak ve kendinizi ciddi şekilde yaralanmaktan korumak için, otomobilinizi daima her iki eliniz ile direksiyon simidinden tutarak kullanınız. Otomobilinizi direksiyon simidine doğru eğilerek değil, dik bir şekilde sırtınızı koltuğa yaslayarak oturup kullanınız.

Otomobil çalınırsa veya herhangi biri otomobili çalmaya teşebbüs ederse, ya da otomobil sel basmasına veya tahrip edici hareketlere maruz kalırsa, hava yastığı sistemi-ni yetkili Tofaş servisinde kontrol ettiriniz.

Kontak anahtarı takılı ve MAR konumunda veya motor çalışmıyor durumda iken otomobil hareketsiz bile olsa, eğer başka bir araç otomobile ön taraftan yeterli şiddette çarparsa, hava yastıklarının devreye girebileceğini göz önünde bulundurunuz bu nedenle çocukların ön koltukta oturtulmamalarını tavsiye ediyoruz. Diğer taraftan otomobil hareketsiz ve kontak anahtarı çıkartılmış ve çevrilmemiş iken bir kaza sonrasında hava yastıkları devreye girmeyebilir bu sistemde bir arıza var anlamına gelmez.

Ön hava yastıklarının doğru olarak çalışması otomobilin üzerindeki yü- kün aşırı olmaması kaydıyla garanti edilmektedir. Bu nedenle kabul edilen maksimum ağırlığın geçilmemesi gerekir (Teknik özellikler bölümünde "ağırlıklar" kısmına bakınız).

Hava yastığı emniyet ke- merlerinin yerine geç- mez, fakat onların etkisini artırır. Ayrıca düşük hızlarda önden çarpışma halinde veya otomobilin takla atması durumunda, yolcular sadece emniyet kemerleri ile korunurlar. Bu sebeple emniyet kemerlerinin daima bağlanması gerekir.

SES SISTEMİ

Eğer otomobili satın al- dıktan sonra bir radyo taktırmak isterseniz önce yetkili Tofaş servisine uğrayınız. Burada akünün uzun ömürlü olması için size bazı tavsiyelerde bulunulacaktır. Direkt olarak çekilen aşırı akım aküye zarar verip aynı zamanda garantisinin de sona ermesine neden olabilir.

STANDART DONANIMLAR

1.2 8v SL tipleri

Sistem şu parçalardan oluşmaktadır:

– Radyo besleme kabloları;
- Ön kapılarda tweeter hoparlör kabloları ve arka hoparlör kabloları;
- Anten ve kablosu;
- Radyo yuvası;
- Ön hoparlör yuvaları (ön kapılarda) ve arka hoparlör yuvaları (bagaj perdesi üzerindeki yerlerinde).

Sistem şu parçalardan oluşmaktadır:

– Radyo besleme kabloları;
- Ön kapılarda tweeter hoparlör ve kabloları;
- Bagaj perdesi üzerindeki sportalara bağlı olan arka hoparlörler ve kabloları;
– Tavandaki anten ve kablosu;

– Radyo kaset çalar;

- Radyo CD çalar (bazı tiplerde).

Radyo kullanımı ile ilgili fonksiyonlar El Kitabı Eki olan özel radyo kitap- çığında gösterilmektedir.

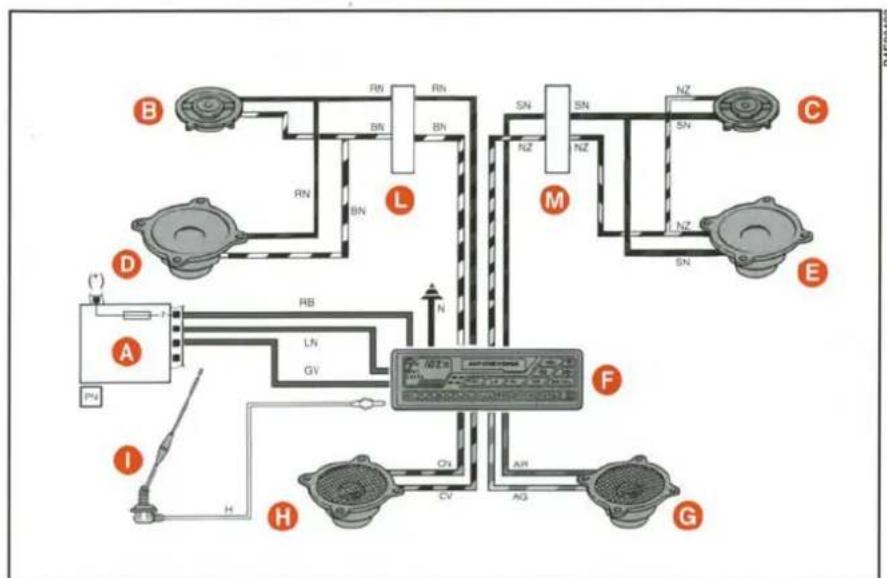

Radyonun ve hoparlörlerin montajı

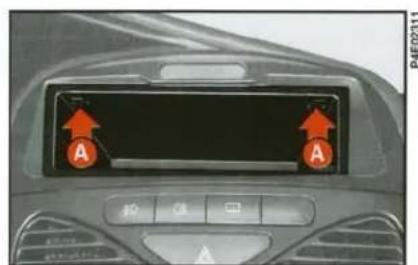

Radyo, şekil 81'de gösterilen, iki adet A tutucu tırnaklarından kurtarılarak çıkartılabilen, eşya gözü içindeki yuvasına monte edilmelidir.

Radyo yuvasında aşağıdaki bağlantılar mevcuttur, şekil 82:

• Anten kablo ve soketi A;
• Hoparlör ve tweeter kabloları B;
• Radyo besleme kabloları C;

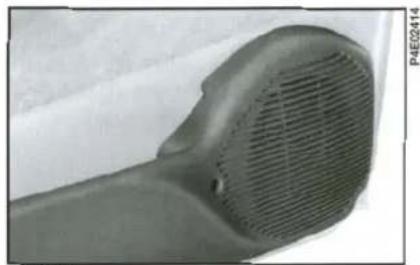

Ön hoparlörleri kapıların üzerindeki yuvalarına takınız, şekil 83-84.

Tweeterleri şekil 85'de gösterilen sıkı geçmeli yuvalara takınız.

Arka hoparlörler, bagaj perdesinin yan sportlarının altına takılmalıdır, şekil 86.

Radyonun ve hoparlörlerin montajı için yetkili bir servise başvurunuz.

1) Tavan lambası grubunu çıkartınız ("Acil durumda yapılacaklar" bölümünde "İç lambalardan birinin yanması" kısmına bakınız).
2) Anten kablosuna bağlı olan tespit vidalarını sökünüz ve plastik tapayı tavandan çıkartınız.
3) Antenin pozisyonunu ayarlayınız ve tapayı tavana tespit eden vidayı kullanarak sabitleyiniz.
4) Tavan lambası grubunu hafifçe basturarak yerine takınız.

Fiat Palio'nun katalitik konvertörlü zararlı gaz önleme sistemi, sadece kurşunsuz benzin kullanılmasına müsaade eder.

Depoyu, oktan sayısı (R.O.N.) en az 95 olan benzin ile doldurunuz.

Katalitik konvertörlü tiplerde, acil durumlarda ve çok az miktarlarda bile olsa, yakıt deposuna kurşunlu benzin koymayınız. Katalitik konvertörü onarılamayacak şekilde tahrip edersiniz.

Verimi düşmüş bir katalitik konvertör, çevreye zararlı gazlar yayılmasına ve çevre kirliliğine sebep olur.

YAKIT DEPOSU KAPAĞI

Yakıt depo kapağına ulaşmak için, direkt olarak şekil 89'da gösterilen kapağı açınız veya şekil 90'da A ile gösterilen ve sürücü koltuğunun yan tarafında bulunan açma kolunu (bazı tiplerde) kullanınız.

Yakıt depo kapağı (tapası) ise kilitli tipten olabilir.

Açmak için:

I) Tapa (kapak) sabit pozisyonda iken, anahtarı sola çeviriniz.
2) Tapayı (kapak), sonuna kadar tamamen çevirip çıkartınız (şekil 91).

ÖNEMLİ Hava geçirmez contalı kapak, depo basıncında az bir artışa neden olur. Bu sebeple, depo kapağı açıldığında duyulan ses normaldir.

3) Depoyu doldururken, depo ka-pagını şekil 92' de görüldüğü gibi dışta bulunan kapak üzerine yerleştiriniz.

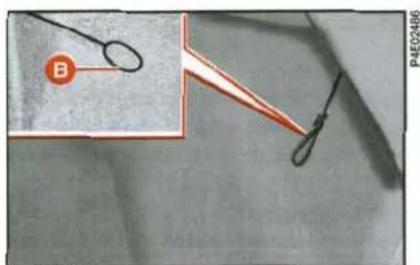

Eğer şekil 90'daki A açma kolu ile depo kapağı açılmaz ise, bagaj bölümünün sağ tarafından yer alan B kablosunu çekiniz (şekil 90a).

1) Tapayı (kapak) takınız (anahtar ile birlikte) ve bir veya iki klik sesi duyana kadar sağa çeviriniz.
2) Anahtarı sağa çevirip çıkartınız ve daha sonra dış kapağı kapatınız.

Yangın tehlikesi olduğundan dolayı, yakıt dolum ağzına ateş veya sigara ile

yaklaşmayınız. Zararlı buharları so- lumamak için dolum ağzının yak- ınına doğru eğilmeyiniz.

ÖNEMLİ Eğer gerekiyor ise, yakıt deposu kapağını sadece orijinal kapak ile değiştiriniz; aksi takdirde yakıt buharı geri kazanım sistemine zarar verebilirsiniz.

Çevrenin korunması, Fiat Palio'nun başlangıştan itibaren tüm dizaynı boyunca yol gösterici bir faktör olmuştur. Doğaya zarar veren etkileri azaltabilen veya büyük ölçülerde önleyebilen malzemelerin kullanılması ve bu tür sistemlerin yaratılması, bunun bir sonucudur.

Fiat Palio'nun çevre kirliliği ile ilgili en son uluslararası kuralların gerektiği niteliklere fazlasıyla sahip olarak kullanıma hazırlır.

Otomobilin üzerinde, performansını artırmaya yönelik yapılan değişiklikler, örneğin; katalitik konvertörün çıkartılması ve/veya enjeksiyon sisteminde yapılan değişiklikler çevreye verilen zararın artmasına ve ilgili parçaların garantilerinin düşmesine neden olabilir.

ÇEVREYE ZARAR VERMEYEN MALZEMELERİN KULLANILMASI

Otomobilin parçalarının hiçbirı asbest içermez. Klima sistemi, ozon tabakasına zarar verdiği düşünülen CFC gazlarını (klorofloro karbitler) içermez.

Civataların üzerindeki pas önleyici tabakada kullanılan kadmiyum ile bazı boyalarda kullanılan krom gibi su ve havayı kirleten maddelerin yerine, doğa ile dost maddeler kullanılmıştır.

ZARARLI GAZ ÇIKIŞINI AZALTAN SİSTEMLER

Üç yollu katalitik konvertör (katalitik egzoz borusu)

Karbon monoksit, azot oksitleri ve yanmamış hidrokarbonlar; egzoz gazları içindeki esas zararlı elemanlardır.

Katalitik konvertör ve buna bağlı olan sistemler, bu elemanların büyük bir bölümünün zararsız maddelere dönüştürüldüğü bir "minyatür laboratuvar"dir.

Dönüştürme işlemi, çelik bir muhafaza içindeki seramik gövde üzerinde yer alan değerli metallerin küçük parçacıkları yardımı ile gerçekleştirilir.

Lamda sensörü

Tüm benzin motorlu tiplerde bu sensör mevcuttur. Bu sensör, hava /yakıt karışımının sürekli olarak doğru oranda karıştırılmasını sağlar. Bu, motor ve katalitik konvertörün uygun bir şekilde çalışması için temel şarttır.

Yakıt buhari geri kazanım sistemi

Motor çalışmıyor iken bile benzin buharının oluşmasını önlemek mümkün olmadığından dolayı, sistem oluşan buharı aktif karbon içeren özel bir kap içinde toplar. Daha sonra bunlar bu bölümden emilir ve motor çalışırken yakılır.

OTOMOBİLİN KULLANILIŞI

Size bu bölümde; Fiat Palio'nuzun direksiyonunda iken, Fiat Palio'nuzu en iyi ve mümkün olan en güvenli şekilde kullanmanızya yardımcı olmak ve daha da önemlisi otomobilinizin üstün potansiyelinden yararlanmanız için "ne yapmanız, ne yapmamanız ve nelerden kaçınmanız" gerektiğini belirten bazı önerilerde bulunduk.

Genellikle bu öneriler diğer otomobillere de uygulanabilir. Bununla birlikte, bazen öneri sadece Fiat Palio' nuzun benzersiz bir özelliği için geçerlidir.

Bu sebeple, otomobilinizi en iyi şekilde kullanımanza yardımcı olacak en uygun kullanım şekilleri ile ilgili faydalı önerilerin yer aldığı bu bölümü dikkatle okumanızı tavsiye ediyoruz.

MOTORUN ÇALIŞTIRILMASI 81

PARK ETME 83

VİTESİN KULLANILIŞI 84

GÜVENLİ KULLANİM 85

KULLANIM MASRAFLARININ VE EMİSYONLARIN AZALTILMASI 90

ÇEVREYE SAYGILI EKONOMİK KULLANIM ..... 92

RÖMORK ÇEKİLMESİ 93

KAR LASTİKLERİ 94

KAR ZİNCİRLERİ 95

UZUN SÜRELİ PARK 96

PERİYODİK KONTROLLER VE UZUN SEYAHATLERDEN ÖNCE YAPILAN KONTROLLER 96

ARAÇ SAHİBİ TARAFİNDAN SATİN ALINAN AKSESUARLAR 97

FAYDALI AKSESUARLAR 97

MOTORUN ÇALIŞTIRILMASI

Otomobilin garajda veya diğer kapalı yerlerde çalıştırılması tehlikelidir. Motor oksijeni tüketip, karbondioksit, karbonmonoksit ve diğer zehirli gazların dışarı atılmasına sebep olur.

Motor çalışır durumda iken, yüksek gerilim kab- lolarına (buji kabloları) kesinlikle dokunmayınız.

Eğer motor ilk denemede çalışmaz ise, tekrar çalıştırma için deneme yapmadan önce, kontak anahtarının STOP pozisyonuna geçmesini sağlayan bir tertibat mevcuttur.

Aynı şekilde, motor çalışıyor iken, bu tertibat kontak anahtarının MAR pozisyonundan AVV pozisyonuna da geçmesini engeller.

Özellikle otomobil uzun bir süre kullanılmamış ise, motor çalıştırıldıktan sonraki ilk saniyelerde normalde olduğundan daha gürültülü olabilir. Bu durum hidrolik supap iteceklerinin tipik bir özelliği olup, motorun güvenilirliğini ve çalışmasını etkilemez. Bu özel zamanlama sistemi, Palio'nuzun 1.2 16v ve 1.6 16v benzinli motorları için gerekli bakım işlemlerini azaltmak amacıyla seçilmiştir.

ÇALIŞTIRMA PROSEDÜRÜ

ÖNEMLİ Otomobilin çalıştırılması esnasında asla gaz pedalına basmayınız.

I) El freninin çekilmiş olduğundan emin olunuz.
2) Vites kolunu boşa alınız.
3) Kavrama pedalına tam olarak basiniz.
4) Kontak anahtarını AVV pozisyonuna çeviriniz ve motor çalışmaya başlar başlamaz anahtarı serbest bırakınız.

Eğer motor ilk denemede çalışmaz ise, tekrar çalıştırmayı denemeden önce kontak anahtarını STOP pozisyonuna çeviriniz.

Eğer kontak anahtarı MAR pozisyonunda iken; └─●─ uyarı lambası, └─○ uyarı lambası ile birlikte sürekli yanar ise, kontak anahtarını önce STOP, sonra da MAR pozisyonuna çeviriniz. Eğer uyarı lambası hala yanıyor ise, otomobil ile birlikte verilen diğer anahtarları deneyiniz.

Eğer motoru hala çalıştıramadıysanız, acil durumlarda motorun çalıştırılması prosedürünü ("Acil durumda yapılacaklar" bölümündeki "Acil durumlarda motorun çalıştırılması" kısmına bakınız) ve derhal en yakın yetkili Tofaş servisine gidiniz.

ÖNEMLİ Motor çalışmıyor iken, kontak anahtarını MAR pozisyonunda bırakmayınız.

OTOMATİK VİTES

SPEEDGEAR "Motorun Çalıştırılması" bölümü için sayfa 172'ye bakınız.

İlk kullanım kilometrelerinde otomobilin maksimum performansa ulaş-

ması için ona fazla yüklenmeyiniz (Örneğin; ani gaz vermeler, yüksek devirlerde uzun süreli kullanma, aşırı fren yapma, vs).

MOTORUN ÇALIŞTIRILDIKTAN HEMEN SONRA ISITILMASI

- Motoru orta devirlerde çalıştırarak, yavaşça ileri doğru hareket ediniz. Aniden gaz vermeyiniz.

– İlk birkaç kilometrede motoru fazla zorlamayınız. Su sıcaklık gösterge ibresi kıpırdayana kadar beklemeniz tavsiye edilir.

MOTORUN SICAK İKEN ÇALIŞTIRILMASI

Motoru sıcak iken çalıştırırken, kontak anahtarını AVV pozisyonuna çevirmeden önce bir kaç saniye bekleyiniz.

Bu işlem, elektrikli yakıt pompasının motordan önce devreye girmesini sağlayarak, motorun daha seri bir şekilde çalıştırılmasını sağlar.

ACİL DURUMLARDA MOTORUN ÇALIŞTIRILMASI

Eğer Fiat ŞİFRE sistemi kontak anah-tarının gönderdiği şifreyi tanıyamaz ise (gösterge tablosundaki 📄️ uyarı lambası sürekli olarak yanar), ŞİFRE kartı üzerinde yazılı olan şifreyi kullanıp, motorun acil durumda çalıştırılması prosedürünü uygulayarak motoru çalıştırabilirsiniz.

"Acil durumda yapılacaklar" bölümüne bakınız.

OTOMOBİLİN İTEREK VE BENZERİ ŞEKİLDE ÇALIŞTIRILMASI

Otomobili hiç bir şekilde iterek, çekerek veya yokuş aşağı bırakarak çalış-

tırmayınız. Bu metot, katalitik egzoz borusuna benzin dolmasına ve tamir edilemeyecek biçimde zarar görmesine yol açar.

Motor çalışmadığı sürece, hidrolik frenlerin ve hidrolik direksiyonun çalış-

mayacağını unutmayınız. Bu sebeple, fren pedalı ve direksiyon için oldukça fazla güç uygulamanız gerekir.

MOTORUN DURDURULMASI

Motor rölantide çalışıyor iken, kontak anahtarını STOP pozisyonuna çeviriniz.

Motoru durdurmadan önce gaza basmak hiçbir yarar sağlamayıp, yakıt

tüketimine sebep olur.

ÖNEMLİ Otşmobilinizi zor koşullarda kullandıktan sonra, motoru dur-durmadan önce soğutma suyu sıcaklığı düşene kadar bir süre rölantide çalıştırınız.

PARK ETME

Motoru durdurunuz, el frenini çekiniz. Eğer otomobil yokuş yukarı duruyor ise birinci vitesse; yokuş aşağı duruyor ise geri vitesse takınız ve tekerlekleri yolun kenarına veya kaldırıma doğru çeviriniz. Eğer otomobil eğimli yerde park edilmiş ise tekerleklerin önüne taş veya takoz da koyabilirsiniz.

Akünün boşalmaması için, kontak anahtarını MÄR pozisyonunda bırakmayınız.

Otomobilinizden inerken kontak anahtarını daima yanınıza alınız.

Çocukları otomobilde yalnız bırakmayınız. Otomobilden indiğinizde anahtarı

kontaktan çıkartıp yanınıza alınız.

ÖNEMLİ Bazı durumlarda, örneğin motor çalıştırılırken veya otomobil aşırı eğimli bir yerde duruyor iken gösterge üzerinde depoda bulunan gerçek yakıt miktarı değişik olarak veya yakıt seviyesindeki değişiklikler geç olarak görüntülenebilir.

Bu durum seyir esnasında yakıtın çalkalanmasına bağlı olarak çok değişken yakıt seviyeleri görüntülenmesini engelleyen elektronik kumanda devresinin çalışma mantığı ile ilgilidir.

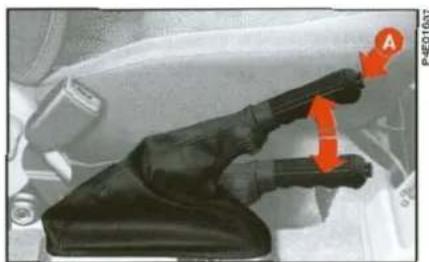

EL FRENİ şekil I

El freni iki ön koltuğun arasında yer alır.

Otomobil hareket edemez hale gelene kadar el frenini yukarı doğru çekiniz. Otomobil düz bir yerde duruyor iken genellikle dört veya beş "klik" sesi yeterlidir. Eğitimli yerlerde veya otomobil yüklü iken dokuz veya on "klik" sesi duymanız gerekebilir.

ÖNEMLİ Bunun dışındaki durumlarda, el frenini ayarlatmak için otomobilinizi yetkili bir Tofaş servisine götürünüz.

El freni çekilmiş ve kontak anahtarı MAR pozisyonunda iken, gösterge tablosundaki (①) uyarı lambası yanar.

El frenini indirmek için:

1) El frenini hafifçe kaldırınız ve (şekil 1) A butonuna basınız.
2) Butonu basılı tutarak, kolu indiriniz. Gösterge tablosu üzerindeki (①) uyarı lambası söner.
3) Otomobilin kazara kaymasını önlemek için, bu işlemi yaparken frene basıniz.

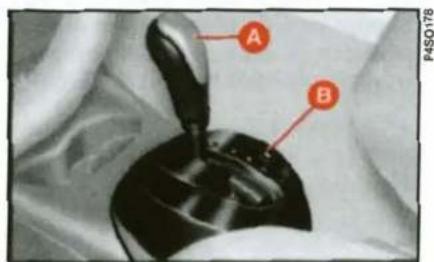

Vitese takmak için, kavrama pedalına basınız ve vites kolunu şekil 2'de gösterilen şemadaki pozisyonlardan (şema vites kolu üzerinde de mevcuttur) herhangi birine getiriniz.

ÖNEMLİ Otomobilin geri vitesse takılması için, tamamen durmuş olmalıdır. Motor çalışır durumda iken, geri vitesse takmadan önce; hasarı ve dişlilerin sürtünmesini önlemek için, kavrama pedalına sonuna kadar basarak en az 2 saniye bekleyiniz.

OTOMATİK VİTES

SPEEDGEAR "Vitesin Kullanılışı" bölümü için sayfa 172'ye bakınız.

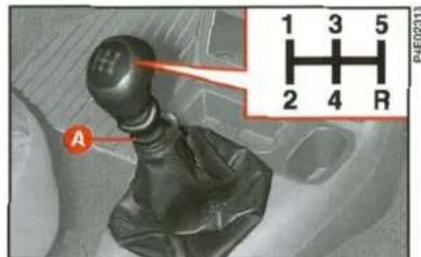

şekil 2

Boş konumdan geri vitesse (R) takmak için, önleyici tertibatın şekilde gösterilen A halkasını kaldırıp vites kolunu sa- dece sağa ve sonra geriye doğru hareket ettiriniz.

Uygun şekilde vites değiştirmek için kavrama pedalına tam olarak basgerekir. Bu sebeple, pe- hal altında hiçbir şey bulundir. Paspasların tabanda zisyonda durduğu ve pe- hareketini engellemediği edilmelidir.

Otomobilinizi, eliniz vites kolu üzerinde iken kullanmayınız; bu esnada oluna etki eden kuvvet çok sa bile, vites kutusu iç elefinin aşınmasına sebep ola-

GÜVENLİ KULLANIM

Fiat Palio'nun dizaynında, Fiat, sürücü ve yolculara en üst seviyede güvenlik sağlamak için gereken her şeyi yapmıştır. Bununla birlikte, sürüş güvenliğini sağlayan daima sürücünün hareketleridir.

Aşağıdaki bölümde, değişik koşullar altında güvenli yolculuk etmeniz için gereken bazı tavsiyeler bulacaksınız. Şüphesiz bunların pek çoğunu biliyor- sunuz, fakat dikkatle okumanız faydalı olacaktır.

DİREKSİYONA GEÇMEDEN ÖNCE

- Farlar dahil bütün lambaların düzgün bir şekilde çalıştığından emin olunuz.

- En iyi sürüş pozisyonu için; kol-tuğunuzu, direksiyona ve kapı ayna-larını ayarlayınız.

– Başlıkları boynunuzu değil, kafanızın arka kısmını destekleyecek şekilde ayarlayınız.

- Pedallara basıldığında herhangi bir şeyin (paspaslar gibi) engel teşkil etmediğinden emin olunuz.

- Emniyet kemerlerini vücudunuza göre dikkatli bir şekilde ayarlayınız ("Otomobilin tanıtımı" bölümündeki "Emniyet kemerleri" kısmına bakınız)

- Çocuk koruyucu sistemlerinin (çocuk koltukları, taşıyıcıları gibi) bir kaza durumunda en güvenli yer olan arka koltuğa uygun bir şekilde bağlandığından emin olunuz.

"Otomobilin tanıtımı" bölümünde "Çocukların güvenli bir şekilde taşınması" kısmını okuyunuz.

- Bagajdaki eşyaların düzenli olarak yerleştirilmiş olduğunu kontrol ediniz; eşyalar ani fren yapılması halinde öne gelebilir.

- Ön panel üzerine ön camdan gelen ışıkların yansıtma yapmaması için kağıt veya şeffaf cisimler koymayınız.

– Seyahatten önce ağır yemekler yemeyiniz. Hafif yiyecekler reflekslerinizin daha hızlı kalmasını sağlar. Kesinlikle alkollü içecekler almayınız.

- Bu bölümde verilen "Periyodik kontroller ve uzun seyahatlerden önce yapılacak kontroller" kısmında yer alan periyodik kontrolleri yapmayı unutmayınız.

SEYAHAT ESNASINDA

– Güvenli sürüşün ilk kuralı sağduyudur.

- Sağduyu aynı zamanda kendinizi diğer sürücülerin yerine koyarak, onların yanlış ve tedbirsiz davranışlarını tahmin etmeniz demektir.

– Otomobilin kullanıldığı ülkenin trafik kurallarına tamamen uyunuz. En önemlisi, hız sınırlarını aşmayınız.

- Kavrama pedalını ayağınızı dayadığınız bir yer olarak kullanmayınız; bu kavramanın erken aşınmasına neden olabilir.

- Emniyet kemerinizi bağlayıp, otomobildeki diğer yolcuların da bağlandıklarından, çocukların uygun çocuk koltuklarında oturduklarından emin olunuz. Eğer otomobilde evcil hayvan tasınıyorsa sürücüyü rahatsız etmeyecek konumda bulunduklarından emin olunuz.

– Uzun yolculuklara çıkmadan önce fiziksel ve ruhsal olarak iyi durumda olmalısınız.

Alkollü iken, uyusturucu ve belirli bazı ilaçların etkisi altında iken, otomobil kullanmak hem siz, hem de diğer sürücüler için tehlikelidir.

Daima ön ve arka emniyet kemerlerini ve çocuk taşıyıcı sistemleri (koltuklarını) dahil bağlayınız. Emniyet kemerleri bağlanmadan seyahat etmek, çarpışma halinde yaralanma ve ölüm riskini artırır.

Yollarda mevcut olan buz ve buzlanma önleyici tuzlar fren diskleri üzerinde toplanarak ilk frenlemede verimin düşmesine neden olabilir.

Hafif bir frenlemede bile, fren pedalının hareket mesafesi oldukça fazla olduğundan dolayı, fren pedalının alt kısmına gelen taban halısında herhangi bir kabarma veya şişkinlik olmamalıdır.

Otomobil üzerine monte edilen spoilerer ve uygun olmayan çelik jantlar ve jant kapakları, fren sisteminin havalandırılmasına engel olarak, uzun yokuş inişlerinde tekrarlanan sert frenlemelerde verimin düşmesine sebep olabilir.

Taban halısının altındaki olası kabarıklıklara dikkat ediniz. Fren sistemine ha- fif bir şekilde basmanız gerektiğinde dahi pedala normalden fazla bir kuvvet tatbik etmeniz gerekebilir.

• Otcmobilinizi uzun süre mola vermeden kullanmayınız. Mola vererek bakarınızı dinlendiriniz ve enerjinizi yeniden toplayınız.
• Otomobil içindeki havanın sürekli değişmesini sağlayınız.
• Otomobilinizi kesinlikle yokuş aşağı salmayınız (motor çalışmıyor iken). Bu şekilde; motor freni, hidrolik fren sistemi ve hidrolik direksiyonun desteğini kaybedeceğinizden dolayı, frenleme ve direksiyonun çevrilmesi için daha çok kuvvet gerekecektir.

OTOMOBİLİN GECE KULLANILMASI

Otomobilinizi gece kullanıyor iseniz uymanız gereken ana kurallar şunlardır:

• Özellikle daha dikkatli kullanınız, gece otomobil kullanmak daha zordur.
  – Özellikle yol aydınlatılmamış ise, yavaşlayınız.
  – İlk uyku belirtilerinde durunuz. Devam etmeniz siz ve diğer kişiler için tehlikelidir. Yeterince dinlendikten sonra yola çıkınız.

• Önünüzde giden araçlar ile aranızdaki mesafeyi gündüz olduğundan daha fazla bırakınız. Diğer araçların sadece ışıklarını görerek ne kadar hızlı gittiklerini anlamak zordur.

• Far ayarlarının uygun olarak yapıldığından emin olunuz. Eğer farlar çok düşük olarak ayarlanmış iseler, görüş mesafesini azaltır ve gözlerinizin yorulmasına sebep olurlar. Eğer çok yüksek olarak ayarlanmış iseler diğer sürücülerin gözlerini kamaştırırlar. Bu sebeple; taşıdırınız yüke bağlı olarak far yüksekliğinizi ayarlayınız.
  – Sadece otomobilinizi şehir dışında kullanıyorsanız ve diğer sürücüleri rahatsız etmediğinden eminseniz, uzun farları kullanınız.
  – Eğer uzun farlarınız yanıyor ise; karşı yönden gelen araçlar ile karşılaştığınızda uzun farlarınızı söndürüp, kısa farlarınızı yakarak bu araçların yanından geçiniz.
  – Bütün lambaları temiz tutunuz.
• Otomobilinizi kırsal kesimde kullanırken, yolda karşıdan karşıya geçen hayvanlara dikkat ediniz.

OTOMOBİLİN YAĞMURDA KULLANILMASI

Yağmur ve ıslak yol yüzeyleri tehlike demektir.

Islak bir yolda, asfalt üzerinde lastiklerin yol tutuşu önemli ölçüde azaldığı için her türlü manevra daha zordur. Bu sebeple fren mesafesi daha fazla olup, yol tutuşu daha azdır.

Otomobilin yağmurda kullanılması ile ilgili bazı tavsiyeler:

– Hızınızı azaltıp, önünüzdeki araç ile aranızdaki güvenlik mesafesini daha fazla tutunuz.
– Yağmurun çok yağması durumunda görüş mesafesi azalır. Bu durumda, gündüz bile olsa, daha kolay görebilmek için kısa farlarını yazıkHz.
– Su birikintilerinden hızlı geçmeyiniz ve geçerken direksiyonu sıkı tutunuz. Su birikintisinden hızlı geçmeniz, direksiyon hakimiyetini kaybetmenize sebep olabilir (su yastığı oluşması).

- Görüş problemlerinden kaçınmak için, hava yönelticilerinin pozisyonlarını camların bugusunu alacak şekilde ayarlayınız ("Otomobilin tanıtımı" bölümüne bakınız).

- Periyodik olarak silecek süpürgele- rinin durumunu kontrol ediniz.

OTOMOBİLİN SİSTE KULLANILMASI

– Eğer sis yoğun ise, zorunlu olmadıkça yola çıkmayınız.

Eğer puslu havada ve yoğun sis tehlikesi olduğu zamanlarda otomobilinizi kullanmak zorunda iseniz:

- Yavaş gidiniz.

– Gündüz bile olsa; kısa farlarını, arka sis lambalarınızı ve eğer mevcut ise ön sis lambalarınızı yakınız. Otomobilinizi uzun farlarını yakarak kullanmayınız.

ÖNEMLİ Görüş mesafesinin iyi olduğu yollarda arka sis lambalarınızı söndürünüz. Bu lambaların parlaklığı, arkanızdan gelen araçta bulunanları rahatsız edebilir.

– Siste asfaltın daha ıslak olduğunu ve dolayısıyla her türlü manevranın daha zor ve durma mesafesinin daha fazla olduğunu unutmayınız.

- Önünüzde giden araç ile aranıza uygun bir mesafe bırakınız.

– Mümkün olduğu kadar, ani hızlanma ve yavaşlamalardan kaçınız.

- Mümkün ise diğer araçları sollamayınız.

- Durmanız gerekirse (arıza, görüş azalması gibi durumlarda) yolun dışında durmaya çalışınız. Dörtlü flaşörleri ve mümkün ise kısa farları yakınız. Başka bir aracın gelmekte olduğunu anladığınızda, ritmik olarak kornaya basınız.

OTOMOBİLİN DAĞLIK BÖLGELERDE KULLANILMASI

– Yokuş aşağı inerken, frenlerin ısınmaması için düşük bir vitesse takarak, motor frenini kullanınız.

- Otomobilinizi kesinlikle yokuş aşağı; motor çalışmıyor iken, vites boşta iken veya kontak anahtarını çıkartarak kullanmayınız.

– Virajlarda şeridiniz dışına çıkmadan ve fazla yüksek olmayan hızda gidiniz.

- Yokuş yukarı sollama yapmanın, daha yavaş gittiğiniz için daha fazla mesafe gerektirdiğini unutmayınız. Eğer yokuş yukarı gidiyor iken başka bir araç tarafından sollanıyorsanız, bu aracın geçişini kolaylaştırınız.

OTOMOBİLİN KARLI VE BUZLU YOLDA KULLANILMASI

Bu şartlar altında kullanım için bazı tavsiyeler:

– Yola çıkmadan önce silecek süpürgelerinin cama "yapışmamış" olduğunu kontrol ediniz.

- Klima sisteminin hava girişindeki karları temizleyiniz.

– Düşük hızda gidiniz.

– Eğer yollar karla kaplı ise, zincir kullanınız; bu bölümdeki "Kar Zincirleri" paragrafına bakınız.

- Esas olarak motor frenini kullanınız ve kesinlikle sert fren yapmaktan kaçınız.

- ABS sistemi olmayan otomobillerde fren yaparken, fren pedalına uyguladığınız basıncı değiştirerek tekerleklerin kilitlenmesini engelleyiniz.

- Aniden gaza basmayınız ve direksiyonu kırmayınız.

- Kışın, kuru görünen yollarda buzlu bölgeler olabilir. Bu sebeple, fazla gü-

neş görmeyen, kenarlarında ağaçlık ve kayalık bölgeler bulunan yollardan geçerken, buzlar erimemiş olabileceğinden dolayı dikkatli olunuz.

- Önünüzde giden araç ile aranızda uygun bir mesafe bırakınız.

- Kar yüksekliğinin fazla olduğu yerlerde, motor çalışır halde uzun süre kalmayınız. Bu durum egzoz gazlarının yolcu kabinine girmesine sebep olabilir.

ABS FREN SİSTEMİ OLAN BİR OTOMOBİLİN KULLANILIŞI

ABS esas olarak iki avantaj sağlayan bir fren sistemidir:

1) Bu sistem, özellikle yol tutuşunun kötü olması halinde; acil olarak durmak gerektiğinde tekerleklerin kilitlenmesini ve oluşacak kaymayı önler.

2) Bu sistem, fren yaparken direksiyon hakimiyetini kaybetmemenizi sağlar. Böylece frenleme esnasında beklenmedik engellerden kaçabilir otomobilinizin istediğiniz yöne gitmesini sağlayabilirsiniz. Bu işlemin gerçekleştirilirilebilmesi, lastik yüzeylerinin yol tutuş durumuna bağlıdır.

ABS sisteminden en iyi şekilde yararlanabilmek için:

– Acil duruşlarda veya yol tutuşunun zayıf olduğu zamanlarda, fren pedalında hafif tepkiler hissedeceksiniz. Bu, ABS sisteminin devrede olduğuna işaret eder. Fren pedalını serbest bırakmayınız. Frenleme işlemini kesmemek için pedala basmaya devam ediniz.

- ABS sistemi tekerleklerin kilitlenmesini önler; fakat lastik ile yol arasındaki gerçek yol tutuş seviyesini artırmaz. Bu sebeple, otomobilinizde ABS sistemi mevcut olsa bile, önünüzdeki araç ile aranızda güvenlik mesafesiniz koruyunuz ve virajlara girerken hızınızı azaltınız.

- ABS sistemi daha hızlı gitmenizi değil, otomobilinizi daha iyi kontrol etmenizi sağlar.

Otomobilde elektronik bir frenleme sistemi (EBD) mevcuttur. Eğer (ABD) ve (!) uyarı lambaları aynı anda yanarsa, EBD sisteminde bir arıza var demektir. Bu durumda; sert frenlemeler, arka tekerleklerin vaktinden önce kilitlenmesine ve kaymaya sebep olabilir. Sistemi kontrol ettirmek için, otomobilinizi en yakın yetkili Tofas servisine kadar çok dikkatli bir şekilde sürünüz.

Motor çalışır durumda iken (ABS) uyarı lambasının yanması, sadece ABS fren sisteminde bir arıza olduğunu belirtir; fren sistemi çalışmaya devam eder, fakat anti-blokaj fren sistemi devrede değildir. Bu şartlar altında, EBD sisteminin performansı düşebilir. Bu durumda da, sistemi kontrol ettirmek için, otomobilinizi derhal en yakın yetkili Tofaş servisine kadar, sert frenlemelerden kaçınarak sürünüz.

KULLANIM MASRAFLARININ VE EMİSYONLARIN AZALTILMASI

Aşağıda, otomobilinizin kullanım masraflarını ve atmosfere karışan zehirli emisyonları azaltmanızı sağlayacak bazı tavsiyeler verilmiştir.

GENEL TAVSİYELER

Otomobilin bakımı

Otomobilin genel durumu; yakıt tüketimi, sürüş konforu ve otomobilin kullanım ömrü üzerinde önemli bir etkendir. Bu sebeple, periyodik bakım programında belirtilen bakım işlemlerinin (bujiler, rölanti devri, hava filtresi, zamanlama ile ilgili bölümlere bakınız) yapılması gereklidir.

Lastikler

Lastiklerin en azından ayda bir kontrol edilmesi gereklidir. Eğer lastik basınçları çok düşük ise, lastiğin dönme hareketine karşı direnci daha fazla olacagından dolayı yakıt tüketimi artar. Bu durumda; lastiğin aşınması artar, yol tutuşunda azalma olabilir ve otomobilin güvenliği de olumsuz yönde etkilenir.

Fazla yük

Bagajda aşırı yük ile seyahat etmeyiniz. Otomobilin ağırlığı (özellikle şehir içinde seyahat ederken) ve aksesuarları, yakıt tüketimi ve denge üzerinde oldukça etkilidir.

Portbagaj/kayak taşıyıcı

Eğer kullanmayacaksanız, portbagajı ve kayak taşıyıcısını sökünüz. Bu aksesuarlar otomobilin aerodinamik özelliğini bozar ve yakıt tüketimini artırır.

Büyük boyutlu yükleri taşırken, müm- künse römork kullanınız.

Elektrikli cihazlar

Elektrikli cihazları sadece gerekli olduğunda kullanınız. Arka cam rezistansı, ilave lambalar, ön cam silecekleri, kalorifer fanı çok fazla enerji çektiğinden dolayı yakıt tüketimi de artar (şehir içinde %25 civarında).

Klima

Klima; yakıt tüketiminin artmasına (ortalama olarak %20 civarında) sebep olarak, motoru da büyük ölçüde etkiler. Otomobilin dışındaki hava sıcaklığı uygun ise, havalandırma sistemini kullanınız.

Spoilerler

Otomobil üzerinde kullanılması uygun olmayan aerodinamik aksesuarlar, otomobilin aerodinamik özelliğinin bozulmasına ve yakıt tüketiminin artmasına sebep olur.

SÜRÜŞ ŞEKLI

Motorun çalıştırılması

Otomobil duruyor iken veya yüksek ya da düşük devirlerde motoru ısıtmayınız. Bu şekilde motor yavaş isinir, yakıt tüketimi ve emisyonlar artar. Motorun çabuk ısınması için, yavaşça hareket ederek motoru bir süre düşük devirlerde çalıştırınız.

Gereksiz manevralar

Trafik ışıklarında beklerken veya motoru durdurmadan önce ani gaz vermeyiniz. Bunlar modern otomobillerde sadece yakıt tüketiminin ve çevre kirliliğinin artmasına sebep olur.

Vites seçimi

Trafik ve yol şartları uygun olur olmaz bir üst vitese geçiniz. Hızlanmak için, düşük viteslerde gaza fazla basılması yakıt tüketimini artırır. Benzer şekilde, yüksek viteslerin uygun olmayan şekilde kullanılması da yakıt tüketimini, emisyonları ve motorun aşınmasını artırır.

Maksimum hızlar

Yakıt tüketimi hız ile orantılı olarak artar. Örneğin, 90 km/sa hızdan 120 km/sa hıza çıkıldığında yakıt tüketimi %30 civarında artar. Hızınızı mümkün olduğu kadar sabit tutunuz, yakıt tüketiminin ve emisyonların artmasına sebep olan gereksiz frenlemelerden ve hızlanmalardan kaçınınız. Otomobilinizi, muhtemel tehlikelerden ve ani frenlemelerden kaçınmak için, önünüzdeki araç ile aranzıda uygun bir güvenlik mesafesi bırakarak "yumuşak" bir tarzda kullanınız.

Hizlanma

Gaza birden yüklenerek motor devrini artırmak, yakıt tüketimi ve emisyonlar üzerinde oldukça etkilidir. Hızlanma yavaş yavaş gerçekleştirilmeli ve maksimum torkun üzerine çıkılmalıdır.

KULLANIM ŞEKLI

Soğuk motorun çalıştırılması

Sık sık soğuk motorun çalıştırılması, optimum çalışma sıcaklığına erişilmesini engeller. Bu durumda yakıt tüketimi (şehir içinde %15-30 civarında) ve emisyonlar artar.

Trafik ve yol durumu

Düşük viteslerin sık sık kullanılarak otomobilin yavaş sürüldüğü veya çok sayıda trafik ışığının bulunduğu büyük şehirlerde yakıt tüketimi artar.

Otomobilin virajlı yollarda, dağ yol- larında ve bozuk yollarda kullanılması da yakıt tüketimini artırır.

Trafikte durulması

Uzun süre durmanız gerekiyor ise (trafik ışıklarında, hemzemin geçitlerde), motoru durdurunuz.

ÇEVREYE SAYGILI EKONOMİK KULLANIM

Çevresel koruma, Fiat Palio'nun üretiminde esas olan yol gösterici prensiplerden biridir. Otomobilin kirlilik kontrol sistemlerinin, yürürlükte olan kanunların gerektirdiğinden daha etkili olması bir tesadüf değildir.

Bununla birlikte, çevre herkesin ortak çabaları olmadan korunamaz.

Birkaç basit kurala uyarak çevreye zarar vermekten kaçınırken, yakıt tasarrufu da yapmış olursunuz.

Bu konu ile ilgili olarak aşağıda, el kitabınızın çeşitli bölümlerinde verilen ve işareti ile belirlenen kısımlara ek olarak, bazı faydalı öneriler verilmiştir.

Lütfen önceki ve sonraki bölümleri dikkatle okuyunuz.

EMİSYON KONTROL SİSTEMLERİNİN BAKIMI

Kirlilik kontrol sistemlerinin doğru bir şekilde kullanılması sadece çevrenin korunmasını sağlamaz, aynı zamanda otomobilin performansı üzerinde de etkisi vardır.

Bu sistemlerin iyi durumda tutulması, ekonomik ve çevreye saygılı kullanım açısından temel kuraldır.

Atılacak ilk adım Periyodik Bakım Programı'na dikkatle uymaktır.

Otomobilinizin deposunu sadece kurşunsuz benzin ile doldurunuz.

Eğer otomobilinizi çalıştırmakta güçlük çekerseniz, kontak anahtarını uzun süre çevirmeye devam etmeyiniz. Otomobilinizi özellikle; iterek, çekerek veya yokuş aşağı bırakarak çalıştırmaktan kaçınınız. Bütün bunlar katalitik konvertöre zarar verebilir. Acil durumlarda motoru sadece yardımcı bir akü kullanarak çalıştırınız.

Sürüş esnasında motor düzensiz çalışmaya başlarsa, motoru fazla zorlamadan yolunuza devam ediniz ve mümkün olan en kısa zamanda otomobilinizi bir yetkili Tofaş servisine gösteriniz.

Gösterge tablosundaki yakıt rezervi uyarı lambası yandığında, derhal deponuzu doldurunuz. Düşük yakıt seviyesi, yakıtın motora düzensiz gelmesine yol açarak, egzoz gazlarının sıcaklığının kaçınılmaz bir şekilde yükselmesine ve katalitik konvertörün ciddi biçimde zarar görmesine sebep olabilir.

Test amacı ile bile olsa, kesinlikle bir veya daha fazla bujiyi çıkartarak motoru çalıştırmayınız.

Hava sıcaklığı çok düşük değil ise, motoru rölantide çalıştırarak ısıtma- yınız. Soğuk havalarda da; motoru ısıtmak için, rölantide en fazla 30 sa- niye çalıştırınız.

Katalitik konvertör ve egzoz borusu üzerindeki ısı kalkanlarını çıkartmayınız, yeni ısı kalkanları monte etmeyiniz.

Katalitik konvertör, lamda sensörü ve egzoz borusu üzerine herhangi bir madde püskürtülmesine izin vermeyiniz.

Normal çalışma koşullarında, katalitik konvertör yüksek sıcaklık yayar. Bu sebeple, otomobilinizi alev alabilen maddeler (ot, kuru yapraklar, çam yaprakları gibi) üzerine park etmeyiniz: yangın tehlikesi.

Bu önlemlere uyulmaması yangına sebep olabilir.

RÖMORK ÇEKİLMESİ

ÖNEMLİ

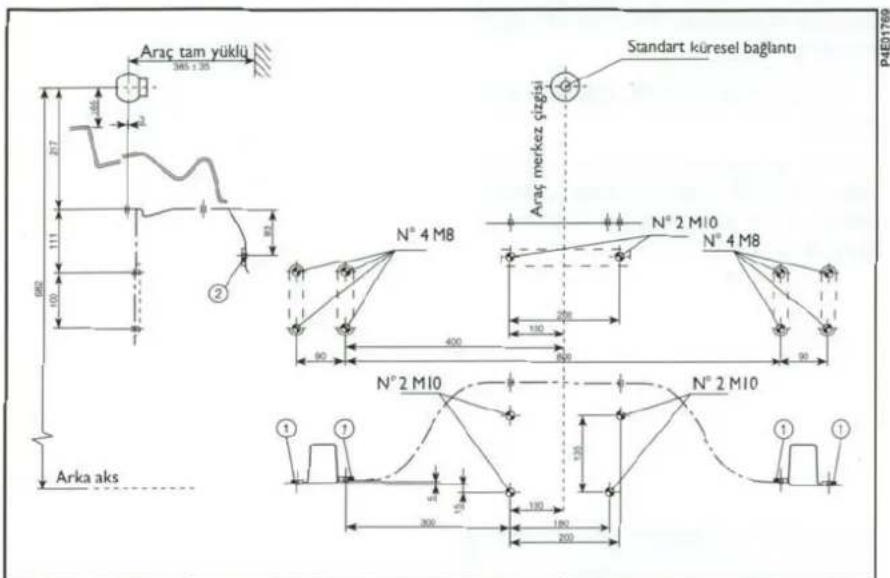

Karavan veya römork çekebilmek için, otomobilinizde onaylanmış bir çeki kancası ve uygun elektrik bağlantı sistemi olmalıdır. Montajı yapan kişi bu konuda uzman olmalı ve römorkun trafikte dolaşabileceğine dair bir doküman vermelidir.

Ön çamurluklara trafik kurallarına uygun özellikleri dikiz aynaları takınız.

Römork çekerken, otomobilinizin belirlenen maksimum eğimdeki yokuşları çıkmakta zorlanacağını ve sollama yaparken sürenin ağırlık ile ilgili olarak artabileceğini unutmayınız.

Yokuş aşağı inerken, sürekli frene basmak yerine küçük bir vitesse takınız (otomatik vitesli tiplerde L konumu).

Otomobilin çeki kancası bağlantısına etki eden römork ağırlığı, otomobilin taşıyabileceği yük kapasitesini aynı mik- tarda azaltır.

Maksimum çekme ağırlığını geçmediğinizden emin olmak için, aksesuarlar ve şahsi yükler de dahil olmak üzere römorkun tam yüklü ağırlığını göz önüne almanız gerektiğini unutmayınız.

Otomobilinizi kullandığınız ülkede, römork çekmek için belirlenen maksimum hız limitlerini geçmeyiniz. Bu hız limiti 100 km/saati geçmemelidir.

Otomatik vitesli tiplerin kavrama ünitesinde römork çekilmesi halinde düzgün bir hızlanma sağlayan bir elektronik kontrol sistemi mevcuttur.

ABS fren sistemi (bazı tiplerde) römork frenlerine etki etmez. Bu sebeple

kaygan yollarda giderken dikkatli olunmalıdır.

Kesinlikle, römork frenlerine kumanda etmek için otomobilin fren siste-

minde değişiklik yapmayınız. Römorkun fren sistemi, otomobilin hidrolik fren sisteminden tamamen bağımsız olmalıdır.

KAR LASTİKLERİ

Bu lastikler kar ve buz üzerinde kullanılmak üzere dizayn edilmişlerdir ve mevcut lastiklerin yerine takılırlar.

Otomobilin orijinal lastikleri ile aynı boyutta kar lastiği kullanınız.

Yetkili Tofas servisleri ihtiyacınıza göre en uygun lastiği önerir.

Kar lastiklerinin diş yüksekliği 4 mm'nin altına düştüğünde, kışın gösterecekleri performans büyük ölçüde azalır. Bu durumda lastiklerin değiştirilmesi gerekir.

Kar lastikleri normal sürüş koşulları altında veya otoyollarda uzun mesafelerde kullanılır ise, otomobilde normal olarak bulunan lastiklere göre performansları daha düşük olur.

Bu sebeple bu lastiklerin kullanımı, bunların dizayn amacı ile sınırlı kalmalıdır.

ÖNEMLİ Kar lastiklerinin kullanılabileceği maksimum hız değeri, otomobilin maksimum hızından (%5 daha fazla) daha düşük ise; yolcu kabini içine kar lastiklerin kullanılabileceği maksimum hız değerini belirten bir uyarı yerleştiriniz (CE yönetmeliklerine göre).

Sürüş esnasında; frenleme yapıldığında ve viraj alınırken güvenliğin artırılması için, dört tekerlege de aynı tip (marka ve profil) lastik takılmalıdır.

Lastiklerin dönme yönlerinin değiştirilmemesi gereklidir.

"Q" harfi ile işaretlenmiş kar lastikleri için maksimum hız 160 km/

saat'tir. Ayrıca, her durumda yerel hız sınırlarına uyulması gereklidir.

KAR ZİNCİRLERİ

Zincir kullanımı otomobilin kullanıldığı ülkenin kurallarına göre uygulanır.

Zincirler, sadece dinamik tekerleklerin (ön tekerlekler) lastikleri üzerine takılabilir.

Yaklaşık 20-30 metre kadar gittikten sonra, zincirlerin gerginliğini kontrol ediniz.

Zincir takılabilecek lastikler ve bunlara ait zincir tipleri aşağıdaki tab-

loda gösterilmektedir. Verilen bilgileri dikkatli bir şekilde incelemeniz tavsiye olunur.

Zincirler takılı iken yavaş gidiniz. 50 km sürati geç-

meyiniz. Çukurlardan, basamaklardan ve kaldırımlardan kaçınız ve kar olmayan yollardan uzun süre gitmeyiniz.

Tipler	Zincir takılabilecek lastikler	Kullanılacak zincir tipi
1.2 8V	165/80 R13 82T	Sadece küçük profilli zincir kullanınız (maksimum zincir yüksekliği 12 mm).
1.2 16V	175/70 R14 84T
1.6 16V	175/70 R14 84H

UZUN SÜRELİ PARK

Eğer otomobilinizi bir aydan uzun bir süre için kullanmayacak iseniz, aşağıdaki önlemleri alınız:

- Otomobili kapalı, kuru ve mümkün-se yeterli havalandırması olan bir yere park ediniz.

- Otomobilinizi herhangi bir vitese takınız.

- El frenini indiriniz.

- Akü kutup başlarını sökünüz (önce negatif kutup başını) ve akü şarj durumunu kontrol ediniz. Otomobil uzun süreli park halinde iken, bu kontrol üç ayda bir kez yapılmalıdır. Eğer voltaj 12.5 V'den az ise, aküyü tekrar şarj ediniz.

- Boyalı bölümleri temizleyiniz ve korumak için koruyucu cila yapınız.

- Parlak metal parçaları temizleyiniz ve korumak için piyasada bulunan özel ürünleri kullanınız.

- Lastik ön ve arka cam silecek süpürgeleri üzerine talk pudrası sürüp, silecekleri cam üzerinden kaldırınız.

- Camları çok az açınız.

- Otomobilinizi bez veya delikli plastikten yapılmış bir örtü ile örtünüz. Otomobilin üzerindeki nemin buharlaşmasını engelleyen deliksiz plastik kılıflar kullanmayınız.

- Lastikleri normal basıncın 0.5 bar daha üzerinde bir değere şişiriniz ve zaman zaman kontrol ediniz.

- Akü şarj durumunu her ay periyodik olarak kontrol ediniz.

- Motor soğutma sistemini boşaltmayınız.

PERİYODİK KONTROLLER VE UZUN SEYAHATLERDEN ÖNCE YAPILACAK KONTROLLER

Periyodik olarak aşağıdakileri kontrol etmeyi unutmayınız;

– lastik basınçları ve durumları

- akü suyu (elektrolit) seviyesi

– motor yağı seviyesi

- motor soğutma suyu seviyesi ve sistemin durumu

- fren hidrolik sıvısı seviyesi

- ön cam yıkama sıvısı seviyesi

– direksiyon hidroliği seviyesi.

ARAÇ SAHİBİ TARAFINDAN SATIN ALINAN AKSESUARLAR

RADYO VERİCİLERİ VE CEP TELEFONLARI

Otomobilin dış kısmına monte edilmiş ayrı bir anten kullanılmadan, cep telefonları ve diğer radyo vericileri (CB sistemleri) otomobil içinde kullanılamaz.

ÖNEMLİ Cep telefonları, CB vericiler veya benzerlerinin otomobil içinde kullanımı (anten olmadan) elektromanyetik alanlar oluşturur. Bu elektromanyetik alanlar kabin içindeki rezonans sebebi ile kuvvetlenirse, sağlığa zararlı olabilmelerinin ve otomobil üzerindeki elektrikli sistemlerin fonksiyonlarını etkilemelerinin yanı sıra, otomobilinizin güvenliğini de tehlikeye sokar. Bu sistemlerin ses alma ve gönderme fonksiyonları, otomobil gövdesinin koruyucu yapısından da etkilenebilir.

FAYDALI AKSESUARLAR

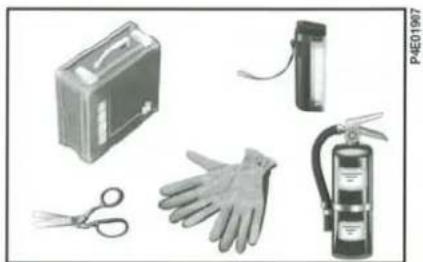

Kanunların öngördüklerine ilave olarak, aşağıdakilerin de (şekil 3) otomobilde bulundurulmasını tavsiye ediyoruz;

- içinde; alkol içermeyen dezenfektan, steril gazlı bez, bir rulo sargı bezi, yara bandı gibi malzemeler bulunan ilk yardım çantası,

• el feneri,
• yuvarlak uçlu bir makas,
• iş eldiveni.

İlk yardım çantasının yanında bir bat- taniye veya örtü bulundurulması da tavsiye edilmektedir.

Bunlar, Fiat Aksesuar Serisi'nde mevcuttur.

ACİL DURUMDA YAPILACAKLAR

İnsanlar acil bir durumda hemen ve etkili yardıma ihtiyaç duyarlar.

İlerideki sayfalar, ihtiyaç duymanız halinde size yardımcı olmak amacı ile hazırlanmıştır.

Göreceğiniz gibi, pek çok ufak problem göz önüne alınmış olup, her biri için alabileceğiz önlemler tavsiye edilmiştir. Bununla birlikte, problemlerin daha ciddi olmaları halinde, otomobilinizin bir yetkili Tofaş servisi tarafından görülmesi gerekir.

Ayrıca, Kullanıcı El Kitabı'na ilave olarak, güç durumda kaldığınız zaman Tofaş'ın size sunabileceği tüm hizmetler ile ilgili detayları bulacağınız garanti kitapçığının da verileceğini hatırlatmak isteriz.

Bu bölümü okumanızı tavsiye ediyoruz. Böylece ih- tiyaç duymanız halinde, gereken tüm bilgileri daha çabuk bulabileceksiniz.

OTOMOBİLİN ACİL DURUMLARDA ÇALIŞTIRILMASI 99

OTOMOBİLİN TAKVIYE İLE ÇALIŞTIRILMASI ..... 100

OTOMOBİLİN İTEREK VB. ŞEKİLLERDE ÇALISTIRILMASI 101

LASTİK PATLAMASI 101

AMPUL DEĞİŞİMİ 106

DIŞ LAMBALARDAN BİRİNİN YANMASI 108

İÇ LAMBALARDAN BİRİNİN YANMASI 112

BİR SİGORTANIN ATMASI 113

AKÜNÜN BOŞALMASI 118

OTOMOBİLİN KALDIRILMASI 119

OTOMOBİLİN ÇEKİLMESİ 121

BİR KAZA OLMASI 122

OTOMOBİLİN ACİL DURUMLARDA ÇALIŞTIRILMASI

Eğer Fiat ŞİFRE sistemi motor bloke etme sistemini devre dışı bırakamaz ise, ve uyarı lambaları sürekli yanar ve motor çalışmaz. Otomobilinizi çalıştırmak için, acil çalıştırma prosedürünü uygulayınız.

Bu işlemi denemeden önce, tüm prosedürü dikkatle okuyunuz. Eğer bu işlemlerde herhangi bir hata yaparsanız, kontak anahtarını STOP pozisyonuna çevirip, tüm işlemleri I. adımdan itibaren tekrar yapınız.

1) ŞİFRE kartı üzerinde verilen elektronik şifrenin 5 rakamını okuyunuz.

2) Kontak anahtarını MAR pozisyonuna çeviriniz.

3) Gaz pedalına sonuna kadar basıp, bu şekilde tutunuz. ☐ enjeksiyon sistemi uyarı lambası yaklaşık 8 saniye kadar yanar ve sonra söner. Bu noktada gaz pedalını serbest bırakınız ve ☐ uyarı lambasının yanıp sönme adedini saymaya hazır olunuz.

4) ŞİFRE kartının üzerindeki şifrenin ilk rakamına karşı gelen yanıp sönme adedini sayınız, sonra gaz pedalına basınız ve 📄uyarı lambası 4 saniye süre için yanıp, tekrar sönene kadar pedalı basılı tutunuz. Gaz pedalını serbest bırakınız.

5) 📄 uyarı lambası tekrar yanıp sönmeye başlar. Lamba ŞİFRE kartının üzerindeki ikinci rakama karşı gelen sayıda yanıp söndüğünde, gaz pedalına sonuna kadar basınız ve pedalı basılı tutunuz.

6) ŞİFRE kartının üzerinde yer alan diğer rakamlar için de aynı işlemleri yapınız.

7) Son rakam girildiğinde, gaz pedalını basılı tutunuz. 📋 uyarı lambası 4 saniye süre ile yanar ve sonra söner. Gaz pedalını serbest bırakınız.

8) uyarı lambası, işlemin doğru olarak tamamlandığını belirtmek için, yaklaşık 4 saniye süre ile hızlı bir şekilde yanıp söner.

9) Kontak anahtarını MAR pozisyonundan AVV pozisyonuna çevirerek motoru çalıştırınız.

Eğer 📄 uyarı lambası sürekli yanarsa, kontak anahtarını STOP pozisyonuna çeviriniz ve prosedürü I. adımdan itibaren tekrarlayınız.

ÖNEMLİ Otomobilinizi acil durumda çalıştırma prosedürüne göre çalıştırdıktan sonra, derhal yetkili Tofas servisi ile temasa geçmeniz gerekir. Aksi takdirde, anlatılan prosedürü motoru her çalıştırmak istediğinizde uygulamanız gerekir.

OTOMOBİLİN TAKVIYE İLE ÇALIŞTIRILMASI

Eğer akünüz boşalmış ise, motoru çalıştırmak için başka bir akü kullanınız. Bu akünün, boşalan akü ile aynı veya biraz daha yüksek amper değerinde olması gereklidir ("Teknik Özellikler" bölümüne bakınız).

Aşağıdaki işlemleri yapınız (şekil 1):

1) Her iki akünün pozitif (+) kutuplarını takviye kablosu ile birbirine bağlayınız.
2) İkinci bir takviye kablosu ile, yardımcı akünün negatif (−) kutup başını, aküsü boşalmış otomobilin motoru veya vites kutusu üzerindeki şasileme noktasına bağlayınız.

ÖNEMLİ Her iki akünün negatif kutup başlarını direkt olarak birbirine bağlamayınız. Bu işlem esnasında ortaya çıkabilecek kıvılcımlar, aküden sizabilecek patlayıcı gazları ateşleyebilir. Eğer yardımcı akü başka bir aracın üzerine bağlı ise bu araç ile aküsü boşalmış olan otomobil arasında herhangi bir metalik parçanın kazara birbirine temas etmesini önlemek gerekmektedir.

3) Motoru çalıştırınız.
4) Motor çalıştığında, takviye kablo-larını yukarıdaki sıranın tersine göre çıkartınız.

Eğer motor birkaç denemeden sonra çalışmaz ise, kontak anahtarını çevirmeye devam etmeyip, otomobilinizi bir yetkili Tofaş servisine gösteriniz.

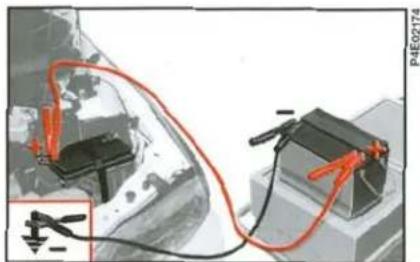

şekil I

Yeterince tecrübeniz yok ise, bu işlemi yapmayınız. Eğer bu işlem doğru ola-

rak yapılmaz ise, çok şiddetli elektrik boşalmasına neden olabilir. Ayrıca, akü içinde yer alan sıvı zehirli ve aşındırıcıdır; cildiniz ve gözleriniz ile temas etmemesine dikkat ediniz. Ateş ve yanan sigara ile akünün yanına yaklaşmayınız ve kıvılcıma sebep olmayınız.

Acil durumlarda, oto- mobilinizi çalıştırmak için kesinlikle akü şarj cihazı

kullanmayınız. Aksi takdirde, elektronik sistemlere ve özellikle de ateşleme ve yakıt besleme kontrol ünitelerine zarar verebilirsiniz.

OTOMOBİLİN İTEREK VB. ŞEKİLLERDE ÇALIŞTIRILMASI

Katalitik konvertörlü otomobilleri kesinlikle, iterek, çekerek ve yokuş aşağı bırakarak çalıştırmayınız. Bu metot, katalitik egzoz borusuna yakıt dolmasına ve tamir edilemeyecek biçimde zarar görmesine sebep olabilir.

Motor çalışmadığı sürece, servo fren sisteminin de çalışmayacağını unutmayınız. Bu sebeple, fren pedalı ve direksiyon içinde oldukça fazla güç uygulamanız gerekir.

LASTİK PATLAMASI

Genel bilgiler

Krikonun ve yedek lastiğin kullanımı ile ilgili olarak, bu ve bundan sonraki sayfalarda verilen talimatlara uyunuz.

Krikonun doğru bir şekilde takılmaması kaldırılmış olan otomobilin düş- mesine neden olabilir. Krikoyu, üzerinde yer alan etikette belirtilenden daha ağır yükleri kaldırmak için kullanmayınız; sadece bulunduğu otomobilin lastiklerini değiştirmek için kullanılmalıdır. Krikoyu kesinlikle başka amaçlar için veya başka modeldeki araçları kaldırmak için kullanmayınız. Kriko, otomobilin altında tamirat yapılırken kesinlikle kullanılmamalıdır. Bijonların dişlerini takmadan önce yağlamayınız çok seri bir şekilde gevşeyebilirler.

Otomobil kaldırılmış durumda iken, kesinlikle motoru çalıştırmayınız. Eğer römork çekiyor iseniz, otomobili kaldırmadan önce, römorkun otomobil ile bağlantısını sökünüz. Şişirme supabını kesinlikle kurcalamayınız. Jant ve lastik arasında kesinlikle hiçbir takım yerleştirmeyiniz.

Lastiklerin ve yedek lastiğin basınçlarını düzenli olarak kontrol ediniz. Lastik basınçları "Teknik özellikler" bölümünde verilmiştir.

Alaşimli jant opsiyonlu otomobillerde çelik jantlı otomobillerde olanlardan farklı özel bir yedek lastik bulunmaktadır. Eğer alaşımlı jant kullandıktan sonra çelik janta dönerseniz sadece bu yedek lastiği takabilmek için 4 adet orijinal bijonu muhafaza ediniz, bunlar kullanılmazsa tekerlek poryaları bozulabilir.

I. OTOMOBİLİ DURDURUNUZ

• Otomobili trafiği engellemeyecek ve güvenli bir şekilde lastiğin değiştirilebileceği bir pozisyonda durdurunuz. Yer düz olmalı ve eğer gece ise mümkün ise aydınlatılmış bir mekan seçilmelidir.
• Motoru durdurunuz ve el frenini çekiniz.
• Birinci vitesse veya geri vitesse ta- kınız.
• Trafik kurallarına uygun şekilde (dörtlü flaşörü yakarak, üçgen reflektör kullanarak, vb) duran otomobile dikkat çekiniz.

Otomobilde bulunan yolcular, dışarı çıkmalı ve lastik değiştirilene kadar güvenli bir yerde beklemelidir. Eğer yol eğimli veya bozuk yüzeyli ise, otomobilin hareket etmesini önlemek için, lastiklerin altına takoz veya uygun olan başka bir nesne yerleştiriniz.

2. TAKIMLARI, KRİKOYU VE YEDEK LASTIĞI ÇIKARTINIZ

Aşağıdakiler bagajda bulunur.

• Taban halısını kaldırınız.
• Takım çantasını ve yedek lastiği çıkartınız.

• Takımları ve krikoyu takım çan- tasından çıkartınız.

• Krikonun ağırlığı 2.900 kg'dır.
  – Kriko ayar gerektirmez.

• Kriko tamir edilemez. Eğer arızalarılır ise, yenisi ile değiştirilmesi gereklidir.
• Kriko üzerine sadece kendi kaldırma kolu takılabilir.

3. TEKERLEĞİN DEĞİŞTİRİLMESİ

1) Değiştirilecek tekerlek üzerindeki bijonları yaklaşık bir tur çevirerek gevşetiniz.
2) Eğer tekerlekte alaşım jant var ise, jantı poyradan ayırmak için otomobili yanlara doğru birkaç kez sarsınız.
3) Krikonun kısmen açılması için, kriko kolunu çeviriniz.

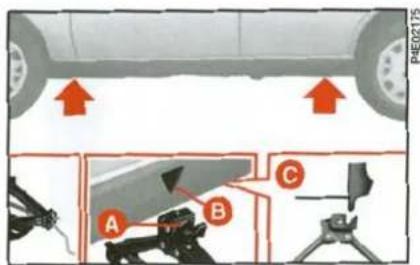

4) Krikoyu; ön veya arka çamurluk tekerlek boşluğu yakınındaki B (şekil 2) referans işaretinin bulunduğu kısma yerleştiriniz ve kriko üzerindeki A olduğunu traverse (C) uygun şekilde oturduğundan emin olunuz.

5) Etrafta bulunanlara otomobilin kaldırılacağını belirtiniz. Bu kişiler otomobilden uzakta durmalı ve indirilene kadar otomobile dokunmamalıdırlar.
6) Kriko kolunu krikoya yerleştiriniz ve tekerlek yerden yaklaşık birkaç cm. yükselene kadar otomobilinizi kaldırınız. Kriko kolunun; ellerinizin yaralanmaması için, yere değmeden serbestçe dönmesi gereklidir. Yaralanmalara sebep olabilecekleri için, krikonun hareketli parçalarına dokunmayınız, elleriniz yağlı ise dikkatlice temizleyiniz.

7) Dört bijonu tamamen söküp te- kerlegi çıkartınız.
8) Yedek lastiği takarken temiz olmasına dikkat ediniz. Temas yüzeylerinin temiz olmaması bijonların gevşemesine sebep olabilir (şekil 3). A ile gösterilen delikleri, B merkezleme pimlerine denk gelecek şekilde yedek lastiği takınız.

Eğer otomobilinizde yönlü tip lastik mevcut ise, lastik yön işaretine göre

takılmalıdır.

şekil 2

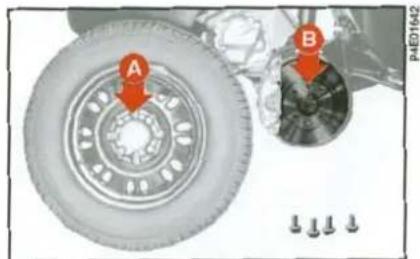

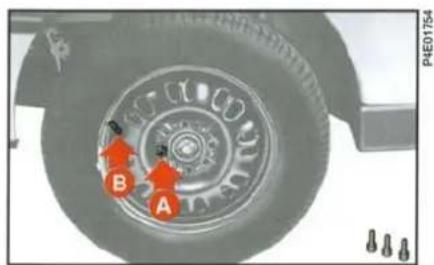

9) Şişirme supabına (B) karşılık gelen bijonlardan birini sıkınız (şekil 4-A).

10) Jant kapağını şekil 5'de A ile gösterilen en büyük deliği tekerleği tespit eden bijonun karşısında gelecek şekilde takınız. Bu arada, jant kapağının iç kısmındaki sembolünün şiirme supabı hizasına denk geldiğinden emin olunuz.

II) Diğer üç bijonu da, şekil 6'da gösterilen tornavida sapını kullanarak yerleştiriniz.

12) Bijonları kendi özel anahtarı ile sıkınız.

13) Otomobili indirmek için kriko kolunu çeviriniz ve krikoyu çıkartınız.

şekil 4

Elektrik sistemi üzerinde, sistemin özelliklerini dikkate almadan yanlış bir şekilde yapılacak değişiklikler ve tamiratlar, yangın tehlikesi ile birlikte arızalara sebep olabilirler.

Halojen ampuller yüksek basınçlı gaz içerirler ve kırılmaları halinde etrafal cam parçacıkları sıçrayabilir.

Eğer mümkün ise, ampulleri bir yetkili Tofaş servisinde değiştirtiniz. Dış lambaların doğru olarak çalışmaları ve ayarlanmaları, güvenli sürüş ve kanunlara uygunluk açısından gereklidir.

Halojen ampulleri sadece metal kısımlarından tutunuz. Eğer cam kısmına dokunursanız, ampulün yaydığı ışık miktarı azalır ve ampulün kullanım ömrü de kısalabilir. Kazara ampule dokunmanız halinde, alkol ile nemlendirilmiş bir bez ile silip, kurumaya bırakınız.

GENEL BİLGİLER

— Lambalardan biri çalışmıyor ise, ampulü değiştirmeden önce sigortayı kontrol ediniz.
- Sigortaların yerleri için "Bir sigor-tanın atması" bölümüne bakınız.
– Yanmayan bir ampulü değiştirmeden önce, bağlantı yerinin oksitlenip oksitlenmediğini kontrol ediniz.

Yanan ampuller, aynı tip ve güçte ampuller ile değiştirilmelidir. Düşük güçte ampüller eksik bir aydınlatmaya neden olmakta, fazla güçte ampüller ise daha fazla elektrik tüketmektedirler.

Ampul değişiminden sonra, far yüksekligini; güvenlik sebebi ile daima kontrol ediniz.

AMPUL TIPLERİ

Otomobil üzerinde farklı tiplerde ampuller (şekil 8) mevcuttur:

A Tamamen cam ampuller

Bastırınca yerlerine oturur. Çıkartmak için sadece çekiniz.

B Pim kilitli ampuller

Ampulü tutucusundan çıkartmak için, bastıarak saat ibrelerinin dönme yönüne ters yönde çeviriniz.

C Tüp ampuller

Bağlantı yerlerinden çekerek çıkar- tiniz.

D-E Halojen ampuller

Çıkartmak için, tutucu yaydan kur-tarınız.

P4E01417

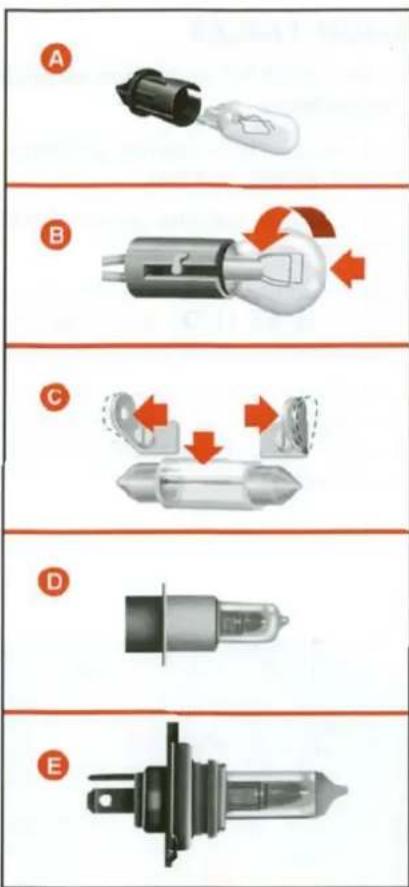

şekil 8

Ampuller	Referansşekil 8	Tip	Gücü
Kısa farlar	E	H7	55W
Uzun far	D	H1	55W
Ön park lambaları	A	W5W	5W
Ön sinyal lambaları	B	PY21W	21W
Yan sinyal lambaları	A	W5W	5W
Arka sinyal lambaları	B	P21W	21W
Ön sis lambaları	D	H3	55W
Arka sis lambası	B	P21W	21W
Arka park lambaları	B	P21/4W	4W
Stop lambaları	B	P21/4W	21W
Geri vites lambası	B	P21W	21W
Plaka lambası	C	W5W	5W
Ön tavan lambası	C	C10W	10W
Bagaj lambası	C	C5W	5W
Torpido gözü lambası	C	C5W	5W

12V-55W H7 tip halojen ampulün değiştirilmesi:

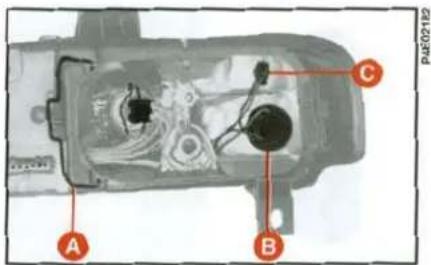

1) Şekil 9'daki A tırnağını aşağı doğru çekerek, koruyucu plastik kapağı çıkartınız.
2) Elektrik soketini (şekil 9-B) sökünüz.

3) Tespit yayının yan tırnaklarını kur-tararak (şekil 10-C), ampül taşıyıcı duyu ve ampülü çıkartınız.
4) Metal parça üzerindeki tırnakların far yuvası üzerindeki özel oyuklara oturduğundan emin olarak, yeni ampulü takınız.
5) Tutucu klipsi tekrar kancalayıp, elektrik soketini bağlayınız ve plastik koruyucu kapağı takınız.

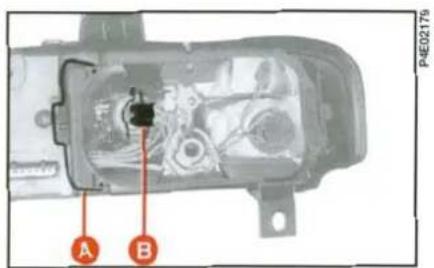

UZUN FARLAR

12V - 55W HI tip halojen ampulün değiştirilmesi:

1) Tutucu yayı kurtararak plastik koruyucu kapağı çıkartınız.
2) Elektrik soketini (şekil II-E) sökünüz.
3) Tespit yayının yan tırnaklarını kur-tararak (şekil 11-D), ampül taşıyıcıyı duyu çıkartınız ve ampülü değiştiriniz.
4) Ampül duyunu yerine takıp, yayı ile sabitleyiniz; daha sonra elektrik soketini bağlayınız ve plastik koruyucu kapağı takınız.

12V -5W ampulün değiştirilmesi:

1) Tutucu yayı kurtararak, plastik koruyucu kapağı (şekil 12-A) çıkartınız.
2) Saat ibresi dönme yönünün tersi yönüne çevirerek ampül taşıyıcı duyu (şekil 12-C) çıkartınız.
3) Saat ibresi dönme yönünün tersi yönüne çevirerek, ampülü çıkartınız.
4) Ampülü değiştirdikten sonra duyu ve plastik koruyucu kapağı yerlerine takınız.

ÖN SİNYAL LAMBALARI

12V-21 W ampulün değiştirilmesi:

1) Tutucu yayı kurtararak plastik koruyucu kapağı (şekil 12-A) çıkartınız.
2) Saat ibresi dönme yönünün tersi yönüne çevirerek, ampül taşıyıcı duyu (şekil 12-13-B) çıkartınız.
3) Saat ibresi dönme yönünün tersi yönüne çevirerek, ampülü çıkartınız.
4) Ampülü değiştirdikten sonra duyu ve plastik koruyucu kapağı yerlerine takınız.

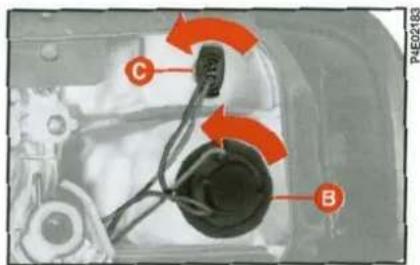

YAN SİNYAL LAMBALARI

şekil 14

12V- 5 W ampulün değiştirilmesi:

1) A ile gösterilen dili sıkıştırmak için lambanın şeffaf kısmını elinizle otomobilin gidiş yönüne doğru itiniz.
2) Lamba grubunu çıkartınız.
3) Haifçe döndürerek ampül taşıyıcı duyu çıkartınız ve basınçlı geçme olan ampülü alınız.

şekil 12

ÖN SİS LAMBALARI (bazı tiplerde)

Halojen ampulün (H3 tipinde, 12V-55W) değiştirilmesi:

I) Sis lambasını ön tampona tespit eden vidalarını sökünüz (şekil 15 -A).

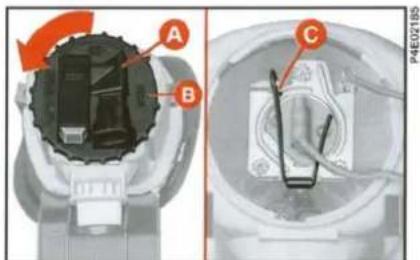

2) Elektrik soketini ayırıp, B kapağını sola doğru çeviriniz (şekil 16-A).
3) Tutucu yayı kurtarıp, ampül taşıyıcı duyu çıkartınız (şekil 16 -C).
4) Ampülü çıkartınız ve aynı tip ve güçte yeni bir ampül ile değiştiriniz (şekil 17).

5) Ampül taşıyıcı duyu yerine otur- tup, tutucu yay ile sabitleyiniz (şekil 16-C).
6) B koruyucu kapağını sağa doğru çevirerek takınız ve elektrik soketini bağlayınız.
7) Sis lambasını monte ediniz ve tespit vidaları (şekil 15-A) ile ön tampona bağlayınız.

Arka aydınlatma ünitesi içinde yer alan bir ampulü değiştirmek için:

1) Bagajın içinden kaplama halısını kaldırıp, otomobilin takımları ile verilen tornavidanın sapını kullanarak somunu (şekil 19-A) çıkartınız.
2) Elektrik soketini çıkartınız (şekil 18-A).
3) Ampul gurubunu çıkarınız (şekil 20).
4) Hafifçe bastırarak ve sola çevirerek, ampulü çıkartınız.

Ampul tipleri aşağıdaki gibidir (şekil 20):

A - 12V-21W stop lambasi
B - 12V-21W arka sis lambalari
C - 12V-21W geri vites lambasi
D - 12V-21W park lambalari

Üçüncü stop lambası ünitesini değiştirmek için:

1) Beşinci kapı açık iken, şekil 21'de gösterilen A vidalarını sökünüz ve lamba grubunu çıkartınız.
2) Elektrik soketini sökünüz.

3) Şekil 22'deki B vidalarını söke- rek, C stop lamba grubunu alınız.

PLAKA LAMBASI şekil 23

12V- 5W ampulün değiştirilmesi:

1) Bir tornividayı levye gibi kullanarak, ampul taşıyıcı duyu çıkartınız (şekil 23-A).
2) Saat ibresi yönünün tersi yönünde çevirerek B ampulünü çıkartınız.

iç LÂMBALARDAN BİRİNİN YANMASI

ÖN TAVAN LAMBASI

12V-10W ampulü değiştirmek için;

- Bir tornavida ile, bastırınca oturan lamba grubunu tamamiyle çıkartınız.

- Şekil 24'de A ile gösterilen lamba camını, yuvasından çıkartıktan sonra B tırnaklarına bastıarak D tüp ampulünü, C yuvasından çıkartınız.

- Yeni bir ampul takıp A camını yerine yerleştiriniz ve daha sonra hafif bir şekilde bastırarak tamamiyle lamba grubunu yerine oturtunuz.

BAGAJ LAMBASI

Bir tornavida ile ok ile gösterilen noktadan çalışarak lamba camını sekil 25-A ve 12V-5W tüp ampulü değiştiriniz.

TORPİDO GÖZÜ LAMBASI şekil 26

12 V-5W ampulü değiştirmek için;
I) İleri doğru bastırıp, aşağı çekerek A lamba camını çıkartınız.
2) B ampulünü değiştiriniz.
3) A lamba camini yukarı doğru bastırarak yerine takınız.

şekil 24

Sigorta, elektrik sisteminin koruyucu bir elemanıdır: sistemde bir arıza olduğunda devreye girer (veya koparak devreyi keser).

Eğer elektrikli cihazlardan herhangi birisi çalışmıyor ise, sigortasını kontrol ediniz (şekil 27).

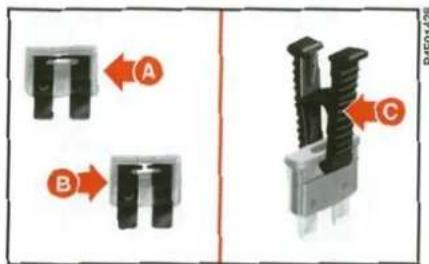

A - Sağlam sigorta
B - Filamenti kopmuş sigorta
C - Sigorta değiştirme pensi

Sigorta kutusu içindeki C pensini kullanarak, atmış olan sigortayı değiştiriniz.

Sigortayı aynı amper değerinde (ayını renkte) yenisi ile değiştiriniz.

Eğer arıza devam ediyorsa, otomobilin incelenmesi için bir yetkili Tofas servisi ile temasa geçiniz.

Atmış bir sigortayı, ke- sinlikle yeni bir sigorta ile değiştiriniz, herhangi bir metal tel kullanmayınız, daima aynı renkte sigorta takınız.

Sigortaları, daha yüksek amper değerinde sigortalar ile değiştirmeyiniz: YANGIN TEHLİKESİ.

Eğer genel sigortalardan (maksi sigorta) biri atar-sa, herhangi bir mjdahalede bulunmayınız. Otomobilinizi bir yetkili Tofaş servisinin görmesini sağlayınız.

Herhangi bir sigortayı değiştirmeden önce, kontak anahtarının yerinden şıkartılmış olduğunu ve tüm elektrikli cihazların devre dışı olduğunu kontrol ediniz.

Eğer sigorta tekrar atar- sa, otomobilin incelen- mesi için bir yetkili Tofaş servisi ile temasa geçiniz.

Sigortaların yerleri için ilerideki sayfalarda yer alan tablolara bakınız.

SİGORTALARA ULAŞILMASI

Sigorta kutusu ön panelin altında ve direksiyonun sol tarafından bulunmaktadır.

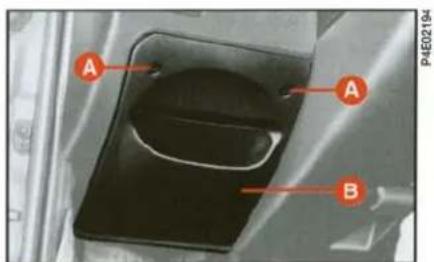

Sigortalara ulaşmak için, tespit vida-larını (şekil 28-A) söküp B koruyu-cu kapağını çıkartınız.

Sigorta kutusunun kapağının iç kısmında her sigortaya karşı gelen, ana elektrikli elemanları tanımlayan grafik sembolleri gösterilmektedir.

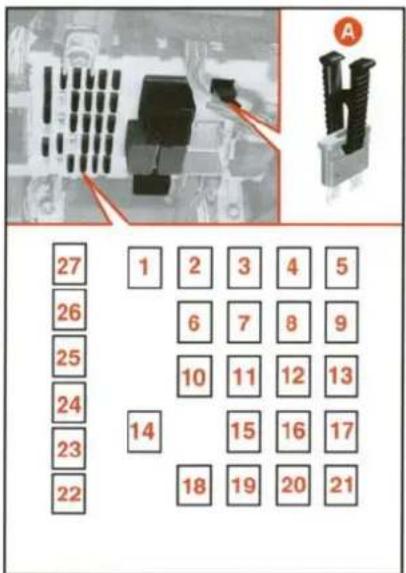

SİGORTA KUTUSUNDAKİ SİGORTALAR şekil 29

A - Sigorta değiştirme pensi.

şekil 29

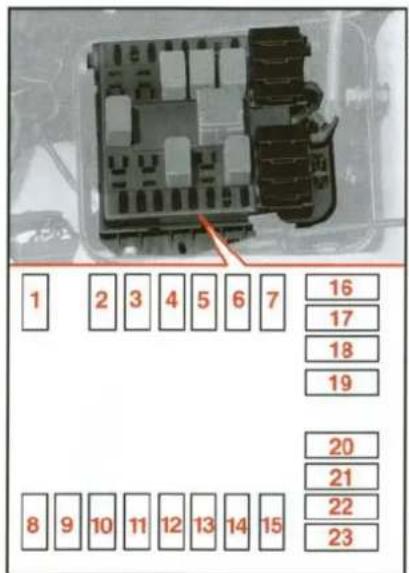

MOTOR BÖLMESİNDEKİ SİGORTALAR şekil 30

şekil 30

SİGORTALARIN LİSTESİ

Korunan devre	Sigorta No	Amper	Yeri
Sag uzun far lambası	15	10A	Şekil 30
Sol uzun far lambası	13	10A	Şekil 30
Sag kısa far lambası	9	10A	Şekil 29
Sol kısa far lambası	5	10A	Şekil 29
Bagaj lambası	18	10A	Şekil 29
Dörtlü flaşör	20	10A	Şekil 29
Ön sis lambası	10	15A	Şekil 30
Sinyal lambası	20	10A	Şekil 29
Ön panel üzerindeki aydınlatma lambaları	13	7,5A	Şekil 29
Diş aydınlatma lambaları sistemi	11	15A	Şekil 29
Tavan lambası	13	7,5A	Şekil 29
Gösterge tab. ve uyarılar (kontaktan geçen)	7	10A	Şekil 29
Gösterge tab. ve uyarılar (aküden geçen)	20	10A	Şekil 29
Geri vites lambası	4	10A	Şekil 29
Stop lambası	7	10A	Şekil 29
Plaka lambası	13	7,5A	Şekil 29
Üçüncü stop lambası	7	10A	Şekil 29
Çakmak elektrik beslemesi	17	20A	Şekil 29
Hava yastığı	12	7,5A	Şekil 29
Ön paneldeki sigorta kutusu beslemesi: Opsiyonel fonksiyon	18	40A-MAXI SİGORTA	Şekil 30
Ön paneldeki sigorta kutusu beslemesi: Standart fonksiyon	17	70A-MAXI SİGORTA	Şekil 30
ABS sisteminin beslemesi	21	50A-MAXI SİGORTA	Şekil 30
Elektrikli ön sağ kapı camı	2	20A	Şekil 29
Elektrikli ön sol kapı camı	10	20A	Şekil 29
Merkezi kilit sistemi	19	20A	Şekil 29
Ateşleme bobinleri	3	20A	Şekil 30
ABS ünitesi (kontaktan geçen)	8	7,5A	Şekil 29
Motor kontrol ünitesi (akü +)	7	7,5A	Şekil 30
Motor kontrol ünitesi (besleme)	4	10A	Şekil 30
Motor kontrol ünitesi (kontaktan geçen)	9	7,5A	Şekil 30
Korna	12	15A	Şekil 30
Klima manuel devreye alma kumandası	21	7,5A	Şekil 29
Kontak anahtarı	16	20A-MAXI SİGORTA	Şekil 30
Klima kompresörü manuel devreye alma	14	7,5A	Şekil 30
Far ayar tertibatı	5	10A	Şekil 29
Yakıt buhar dolaşım sistemi elektrovalfi	2	15A	Şekil 30
Km sayacı	2	15A	Şekil 30
Enjektörler	3	20A	Şekil 30
Arka cam rezistansı	16	30A	Şekil 29
Radyatör fanı tek hızı (isiticılı tip)	19	30A-MAXI SİGORTA	Şekil 30
Yakıt pompası (1.2 8v tipi)	3	20A	Şekil 30
Yakıt pompası	5	15A	Şekil 30
Ön/arka cam yıkama pompası	15	30A	Şekil 29
Radyatör fanı 1. hızı (klimalı tip)	19	30A-MAXI SİGORTA	Şekil 30
Radyatör fanı 2. hızı (klimalı tip)	20	40A-MAXI SİGORTA	Şekil 30
Servis + 30 (radyo, test soketi)	18	10A	Şekil 29
Servis + 15 (radyo, ön paneldeki gösterge aydınlatmaları, elektrikli aynalar, römork)	3	7,5A	Şekil 29
Lamda sensörü	2	15A	Şekil 30
Motor soğutma sistemi rölesi / sviç	9	7,5A	Şekil 30
Motor kontrol ünitesi rölesi	9	7,5A	Şekil 30
Ön cam sileceği	15	30A	Şekil 29
Arka cam sileceği	14	15A	Şekil 29
Kabin içi ıstıcısı	21	7,5A	Şekil 29
Kabin içi fanı	23	40A-MAXI SİGORTA	Şekil 30
Yedek sigorta	22	7,5A	Şekil 29
Yedek sigorta	23	10A	Şekil 29
Yedek sigorta	24	10A	Şekil 29
Yedek sigorta	25	15A	Şekil 29
Yedek sigorta	26	20A	Şekil 29
Yedek sigorta	27	30A	Şekil 29

AKÜNÜN BOŞALMASI

Öncelikle; akünün zayıflamasını engelleyip, uzun ömürlü olmasını sağlamak için "Otomobilin bakımı" bölümünü okuyunuz.

OTOMOBİLİN TAKVIYE İLE ÇALIŞTIRILMASI

Bu bölümde yer alan "Otomobilin takviye ile çalıştırılması" bölümüne bakınız.

AKÜNÜN ŞARJ EDİLMESİ

Aküyü düşük bir amper değerinde ve yaklaşık 24 saatlik bir süre içerisinde, yavaşça şarj edilmesi tavsiye edilir.

Aşağıdaki işlemleri yapınız:

1) Akü kutup başlarının elektrik bağlantılarını sökünüz.

2) Şarj cihazı kablolarını akü kutup başlarına bağlayınız.
3) Şarj cihazını çalıştırınız.
4) Şarj işlemini tamamladığınız zaman, akü bağlantılarını sökmeden önce şarj cihazını kapatınız.
5) Kabloları akü kutup başlarına doğru olarak tekrar bağlayınız.

Akü suyu zehirli ve aşındırcıdır. Deri veya gözler ile temas ettirmeyiniz.

Aküyü doldurma işlemi iyi bir şekilde havalandırılmış, alevlerden veya muhtemel kıvılcım kaynaklarından uzak bir yerde yapılmalıdır: patlama ve yangın tehlikesi.

Donmuş bir aküyü asla şarj etmeye kalkışmayınız; önce akü çözülmeye

birakılmalıdır. Aksi takdirde patlama tehlikesi vardır. Eğer akü donmuş ise iç elemanlarının zarar görüp görmediğinden (kısa devre riski) ve gövdesinin çatlamadığından (zehirli ve aşındırıcı sıvının dışarıya akma riski) emin olunuz.

Motoru çalıştırmak için kesinlikle akü şarj cihazı kullanmayınız. Bu şekilde,

elektronik sistemlere ve özellikle de ateşleme ve yakıt besleme elektronik kontrol ünitelerine zarar verebilirsiniz.

OTOMOBİLİN KALDIRILMASI

KRİKO İLE

Bu bölümde yer alan "Lastik patlaması" kısmına bakınız.

Kriko sadece lastik değişimi içindir. Otomobilin altında yapılacak tamiratlar için kesinlikle kullanılmamahıdır.

Krikonun yanlış yerleştirilmesi, kaldırılan otomobilin düşmesine sebep olabilir. Krikoyu, taşıyacağı yük kapasitesinin üzerindeki ağırlıkları kaldırmak için kullanmayınız.

Aşağıdaki açıklamaları göz önünde bulundurunuz.

• Kriko hiçbir ayar gerektirmez.
• Kriko tamir edilemez; arızalandığında yenisi ile değiştirilir;
• Krikoya sadece takım setinde yer alan kaldırma kolu takılabilir.

GARAJ KRİKOSU İLE

Ön taraftan

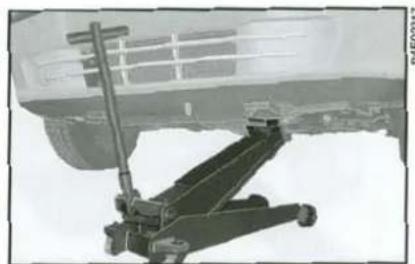

Otomobil sadece, kriko kolu; vites kutusu diferansiyel ünitesi altına, şekil 31'de gösterildiği gibi, düz bir tahta parçası veya kauçuk bir parça yerleştirilerek kaldırılabilir.

Motor/karterin altına si- per (ses geçirmez panel) monte edilmiş olan otomobiller, ön taraftan kaldırılamazlar.

Otomobil, sadece orta kapı direğinin alt kısmından; kriko kolu, özel bir destek parçası kullanılarak yerleştirildikten sonra kaldırılır (şekil 32). Alternatif olarak, bir tahta parçası kullanılabilir (şekil 33) (boyutlar mm olarak verilmiştir).

Yan traversin A çıkıntısı, tahta parça- sının B oluğu içine oturmalıdır.

Otomobil arka taraftan (gövdenin veya süspansiyonun alt kısımlarından nılarak) kaldırılmalıdır.

LIFT İLE

Otomobil, liftin kollarının uç kısımları şekil 34'de gösterilen bölgelere yer- leştirilerek kaldırılmalıdır.

Liftin kollarının, otomobilin karoserini veya yan trimi zorlamamasına çok

dikkat ediniz. Liftin kollarını doğru olarak ayarlayınız ve eğer gerekiyor ise, bir tahta veya lastik takoz yerleştiriniz.

OTOMOBİLİN ÇEKİLMESİ

Çeki kancası, otomobiliniz ile birlikte standart olarak verilir ve takım setinde yer alır.

Çeki kancasının takılması:

1) Çeki kancasını alınız.
2) Ön tampon (şekil 36) veya arka tampon (şekil 35) üzerinde çeki kan-casının takılacağı yerdeki kapağı, bir tornavidayı kapağın üzerindeki oyuğa levye gibi takarak çıkartınız.

3) Çeki kancasını dişli pime takarak (arka-şekil 35; ön-şekil 36) sonuna kadar sıkınız.

Otomobil çekilirken, çeki kancası ve otomobilin çekilmesi ile ilgili özel trava- lalarına uyulması gerekir.

Otomatik vitesli tiplerde, otomobil yetersiz yağlama nedeniyle vites kun zarar görmemesi için ön dan kaldırılmalıdır. Buirlikte, acil durumlarda vılu N konumuna getirilerek bir kaç metre itilebilir OGEAR OTOMATİK Vİllanılması bölümüne ba

Otomobili çekerken, esnek halatlar kullanmam yınız (metal teller, kor- vs). Otomobil altındakiların zarar görmemesi kısımlarında uygun mafbulunan rijit baralar ile elidir.

Otomobili çekmeye başlamadan önce, kontak anahtarını önce MAR ve sonra STOP pozisyonuna çeviriniz. Anahtarı çıkartmayınız. Eğer anahtar çıkartılır ise, direksiyon otomatik olarak kilitlenir ve tekerleklerin dönmesi engellenir.

Otomobil motor çalışmadan çekiliyor iken, servo fren sisteminden ve hidrolik direksiyon sisteminden yararlanamadığınız için, fren pedalı ve direksiyon için daha fazla kuvvet gerektiğini unutmayınız. Çekilen otomobil, mümkün olduğunca yumuşak ve alacağı darbeleri sönümlemek için yavaş çekilmelidir.

BİR KAZA OLMASI

• Sakin olmak önemlidir.
  – Eğer doğrudan kaza ile ilgili değil iseniz, kazadan en az 10 metre mesa-fede durunuz.
  – Eğer otobanda iseniz, otomobiliniz ile emniyet şeridini kapatmayınız.
• Motoru durdurunuz ve dörtlü flaşörü yakınız.

• Eğer gece ise, farlarınız ile kaza yerini aydınlatınız.
  – Dikkatli davranınız, ezilme tehlikesine karşı kendinizi koruyunuz.
  – Eğer kapılar açılmıyor ise, otomobilden çıkmak için lamine ön camı kırmaya çalışmayınız. Arka cam ve yan camlar daha kolay kırılır.

• Kırmızı üçgen reflektörü, açıkça görülebileceği ve otomobilden gerektiği kadar uzağa yerleştirerek, kazaya dikkat çekiniz.

• Mümkün olduğu kadar doğru bilgi vererek, acil yardım çağırınız. Oto-banda iseniz özel acil durum telefon-larını kullanınız.
  – Otobanda, özellikle görüş kötü ikenığılmalar olduğunda, diğer araçların duran araçlara çarpma ihtimali oldukça yüksektir. Derhal aracınızdan çıkınız ve bariyerlerin arkasına sığınınız.
• Kazaya karışan araçların kontak anahtarlarını çıkartınız.
  – Eğer benzin veya başka kimyasal maddelerin kokusunu alırsanız, sigara içmeyiniz ve tüm sigaraların söndürüldüğünden emin olunuz.
  – Ne kadar küçük olurlarsa olsunlar, yangınları söndürmek için; yangın söndürücü, battaniye, kum veya toprak kullanınız. Kesinlikle su kullanmayınız.

HERHANGİ BİRİNİN YARALANMASI

• Yaralıyı kesinlikle yalnız bırakmayınız. Kazaya doğrudan karışmayanlar için de yardım etme zorunluluğu vardır.
• Yaralının etrafına toplanmayınız.
• Yaralıyı, yardımın gelmekte olduğuna ve kısa sürede ulaşacağını ikna ediniz. Paniğe kapılması halinde, yaralıyı sakinleştirmek için yakınında durunuz.
• Yaralıları tutan emniyet kemerlerini çözünüz veya kesiniz.
  – Yaraliya içecek bir şey vermeyiniz.
  – Aşağıdaki durumlar haricinde, yaralıyı kımildatmayınız.
  – Yaralı kişiyi sadece, otomobilin yanma tehlikesi varsa, suya gömülüyorsa veya bir uçurumdan aşağı düşmesi ihtimali varsa, ya da benzeri durumlarda otomobilden çıkartınız. Yaralının kollarını veya bacaklarını çekmeyiniz, başını eğmeyiniz ve vücudunu mümkün olduğu kadar düz tutunuz.

İLK YARDIM ÇANTASI

İlk yardım çantasında (şekil 37) en azından aşağıdaki bulunmalıdır:

– Yaraları örtmek ve temizlemek için steril gazlı bez.

– Değişik genişliklerde sargı bezleri.

– Değişik boyutlarda antiseptik yara bantları.

- Bir rulo flaster.

- Bir paket pamuk.

- Bir şişe dezenfektan.

- Bir paket kağıt mendil.

- Yuvarlak uçlu bir makas.

- Bir cimbiz.

– İki adet turnike (kanamayı durdurmak için).

Ilk yardım çantasına ilave olarak, otomobilde bir battaniye bulundurulması da uygundur.

İlk yardım çantası ve yangın söndürücü, Fiat Aksesuar Serisi'nde mevcuttur.

Fiat Palio; periyodik bakım işlemleri de dahil olmak üzere, her şeyi ile yepyeni bir otomobildir. Örneğin; geleneksel 1.500 kilometrede yapılan bakım bu otomobilde gereksiz bulunarak, ilk periyodik bakım 20.000 kilometrede yapılmaktadır. Bununla birlikte; sıvı seviyelerinin, lastik basınçlarının kontrolü gibi rutin bakım işlemler yapılmalı ve gerekiyor ise seviyeler tamamlanmalıdır.

Otomobilinizi yıllarca mükemmel bir durumda tutabilmenin ve onun emniyetli, çevre dostu ve ekonomik kullanım özelliklerini koruyabilmenin en iyi yolunun uygun bir şekilde bakımının yapılması olduğunu unutmayınız.

Garantinin geçerli olması için; △ sembolü ile belirtilen bölümlerdeki bakım kurallarını uygulamanızın esas olduğunu da aklınızdan çıkartmayınız.

PERİYODİK BAKIM 125

PERİYODİK BAKIM TABLOSU 126

YILLIK BAKIM PLANI 128

ÖN/ARKA CAM SİLECEKLERİ 144

KLIMA 146

KAROSER 146

OTOMOBİLİN İÇİ 149

PERİYODİK BAKİM

Otomobilinizin uzun yıllar mükemmel durumda kalabilmesi için, bakıminin doğru olarak yapılması şarttır.

Bu sebeple, Tofaş her 20,000 kilo- metrede bir yapılan kontrol ve bakım işlemi programlamıştır.

Bu arada periyodik bakımın otomobilin tüm ihtiyaçlarının tümüne cevap veremeyeceğini hatırınızda tutunuz: 20.000 km'lik bakım sürecine gelinmeden önce ve bunun sonrasında süreçlerdede, bir periyodik bakım ile bir sonraki bakımın arasında kalan devrede düzenli olarak bazı kontroller yaptırmanız gerekir. Örneğin; sıvı seviyeleri, lastik hava basınçları gibi.

ÖNEMLİ Üretici firma periyodik bakım kuponlarında belirtilen kontrollerin yapılmasını talep eder. Aksi takdirde, garanti iptal edilebilir.

Periyodik bakım işlemleri yetkili Tofaş servislerinde uygulanır. Bu bakım hizmetlerinin yapılması için, yetkili servisler otomobil sahibinden belirli bir miktarda ücret talep ederler.

Eğer yapılması gereken işlemlere ek olarak parça değişimi veya tamiratlar gerekiyor ise, bu işlemler sadece müşterinin onayı alınarak yapılır.

Garanti süresi içinde değiştirilen motor yağı ve filtre gibi sarf malzemele- rinin ücreti müşteriden alınır.

ÖNEMLİ Küçük problemlerde, bir sonraki periyodik bakım için kilometrenin dolması beklenmeden derhal yetkili bir Tofaş servisine başvurulmalıdır. Otomobiliniz periyodik bakım için gereken kilometreyi doldurmasa bile, yılda en az bir kez bakımının yapılması gerekir.

DİKKAT 1.3 ve 1.9 dizel motorlarda motor yağı ve motor yağ filtresi değişimi her 10.000 km'de bir yapılması gerekmektedir.

PERİYODİK BAKIM TABLOSU

	1000 kilometre	20	40	60	80	100	120	140	160	180
Lastiklerin aşınma ve durumlarının kontrolü, lastik hava basınçlarının ayarlanması
Aydınlatma sisteminin çalışma kontrolü (farlar, sinyaller, flaşör, bagaj ve kabin içi aydınlatma, torpedo gözü, gösterge tablosu uyarı lambaları vs.)
Cam silecek ve yıkama sisteminin çalışma kontrolü, su fiskiyelerinin ayarlanması
Ön/arka cam sileceklerinin pozisyon/süpürgelerinin aşınma kontrolü
Ön disk fren balatalarını durumu ve aşınma kontrolü
Arka fren kampanalarının durumu ve balataların aşınma kontrolü
Görsel kontroller : karoserinin dış kısmı, gövde altı koruyucu maddeleri, borular (egzoz-yakıt besleme-fren), kauçuk elemanlar (körükler, hortumlar,burçlar vs.) fren ve besleme sisteminin esnek boruları
Çeşitli aksesuar kumanda kayışlarının gerginlik kontrolü ve gerekiyor ise ayarı (otomatik kayış gerdiricili motorlar hariç)
Çeşitli kumanda kayışlarının durumlarının görsel kontrolü
Supap boşluklarının kontrolü, ayarı (1.2 év tipler)
El freni kurs ayarının kontrolü
Egzoz emisyonları kontrolü
Yakıt buhari önleme sisteminin kontrolü
Yakıt filtresinin değiştirilmesi		●	●	●	●	●	●	●	●	●
Hava filtresinin değiştirilmesi		●	●	●	●	●	●	●	●	●
Seviyelerin tamamlanması (soğutma suyu, frenier, ön cam yıkayıcı, akü gibi)		●	●	●	●	●	●	●	●	●
Triger kayışının durumunun kontrolü		●	●	●	●	●	●	●	●	●
Triger kayışının değişimi (*)							●
Bujilerin kontrolü, gerekirse değişimi		●	●	●	●	●	●	●	●	●
Motor kontrol sisteminin çalışma kontrolü (test soketi ile)			●		●		●		●
Vites kutusu/diferansiyel yağ seviye kontrolü					●				●
Motor yağı değişimi		●	●	●	●	●	●	●	●	●
Yağ filtresi değişimi		●	●	●	●	●	●	●	●	●
Fren hidroliği değişimi (veya her 2 yılda bir)				●			●			●
Polen filtresi değişimi (veya her yıl) (mevcut ise)		●	●	●	●	●	●	●	●	●

(*) veya zor şartlarda (soğuk hava, şehir içi trafikte uzun süre bekleme) kullanımlarda 3 yılda bir veya yapılan kilometreye bakılmaksızın her 5 yılda bir.

YILLIK BAKIM PLANI

Yılda 20.000 km'nin altında yol yapan otomobiller için (örneğin 10.000 km) aşağıdaki kontrolleri içeren bir yıllık bakım planı hazırlanmıştır.

— Lastiklerin durum/aşınma kontrolü, gerekiyor ise hava basınçlarının ayarlanması (yedek lastik dahil).
– Aydınlatma sisteminin çalışma kontrolü (farlar, sinyaller, flasör, bagaj ve kabin içi aydınlatma, torpedo gözü, gösterge tablosundaki uyarı lambaları, vs).
- Ön cam silme/yıkama sisteminin kontrolü, su fiskiyelerinin ayarlanması.
- Ön/arka cam sileceklerinin pozis-yon/aşınma kontrolü.
- Ön disk fren balatalarının aşınma kontrolü.

– Görsel kontroller: motor, vites katusu, kardan mili, borular (egzoz-yakıt besleme), kauçuk elemanlar (körükler, hortumlar, burçlar, vs), fren ve yakıt sisteminin esnek boruları.
- Akünün şarj durumu.
– Çeşitli kumanda kayışlarının görsel kontrolü.
- Sivi seviyelerinin kontrolü ve tamamlanması (motor soğutma suyu, cam yıkama suyu, akü sıvısı vs).
- Motor yağı değişimi.
-- Motor yağ filtresi değişimi.
- Polen filtresi değişimi (mevcut ise).

İLAVE KONTROLLER

Her 1000 km'de veya uzun yolculuklardan önce, kontrol ve gerekiyor ise tamamlanmaları gereken sıvı seviyeleri:

• Soğutma suyu seviyesi
• Fren hidroliği seviyesi
  – Direksiyon hidroliği seviyesi
• Akü elektrolit seviyesi
• Ön cam yıkama sıvısı seviyesi
• Lastik durumlari ve basınçları

Her 3.000 km'de bir motor yağ seviyesini kontrol ediniz ve gerekiyor ise tamamlayınız.

Özellikle Fiat marka araçlar için hazırlanmış ve üretilmiş ürünleri kullanımızı tavsiye edilir ("Teknik Özellikler" bölümünde verilen "Kapasiteler" tablosuna bakınız).

ÖNEMLİ - Motor yağı

Eğer otomobil genellikle aşağıda belirtilen ağır koşullarda kullanılıyor ise, motor yağını Periyodik Bakım Tablosu'nda belirtilenden daha sık değiştiriniz.

– Tozlu, kumlu veya çamurlu yollar-da kullanım,

– Römork veya karavan çekilmesi,

- Sürekli tekrar edilen kısa yolculuklarda (7-8 km' den daha az),

- Sık sık rölantide çalışır halde bırakılan veya düşük hızda uzun mesafeler kateden araçlarda (taksiler veya evlere dağıtım yapan araçlar gibi).

ÖNEMLİ - Hava filtresi

Eğer otomobilinizi tozlu yollarda kullanıyor iseniz; hava filtresini Periyodik Bakım Tablosu'nda belirtilenden daha sık değiştiriniz.

Eğer otomobilinizi kullanış şekliniz ile ilgili olarak, motor yağı veya hava filtresini ne kadar sürede değiştirmeniz gerektiği konusunda şüpheye düşerseniz, yetkili bir Tofaş servisine danışınız.

ÖNEMLİ - Polen filtresi

Eğer otomobil sık sık tozlu ve son derece kirli bir ortamda kullanılıyor ise, filtre elemanını daha sık değiştiriniz. Özellikle yolcu kabinine giren hava miktarında bir azalma olduğunda filtre elemanının değiştirilmesi gerekir.

ÖNEMLİ - Akü

Akü suyunun (elektrolit) donması ihtimalinden kaçınmak için, tercihan soğuk mevsimlerin başında akü şarj durumunu kontrol etmelisiniz.

Eğer otomobil genellikle kısa yolculuklar için kullanılıyor ise veya üzerinde özellikle piyasadan alınan ve kontak anahtarı çıkartıldığı zaman bile sürekli elektrik tüketen aksesuarlar varsa, bu kontrolün daha sık yapılması gereklidir.

Otomobil sıcak iklimlerde veya özellikle ağır koşullarda kullanılıyor ise akü elektrolit seviyesini Periyodik Bakım Tablosu'nda belirtilenden daha sık değiştiriniz.

ÖNEMLİ – Yakıt filtresi

Motorun çalışmasında herhangi bir zorlanma görüyor iseniz yakıt filtresinin durumunu kontrol ediniz.

Otomobilin bakımı yetkili bir Tofas servisinde yaptırılmalıdır. Rutin bakim işlemlerine müdahale ettiğinizde ve ufak tamir işlerini kendiniz yapmak istediğinizde; daima uygun teçhizatları, orijinal yedek parçaları ve gerekli sıvıları kullandığınızdan emin olunuz. Eğer hiç tecrübeniz yoksa, bu işlemleri kendiniz yapmayınız.

Eğer sık sık römork çekiyorsanız, periyodik kontrolleri daha sık yaptırınız.

Eşarplar, atkılar, kravatlar ve bol giysiler hareketli parçalara takılarak li durumlara sebep olabi-

Motor bölmesinde yanıcı gazlar olabileceğinden dolayı, bu bölümde çalışırken çmeyiniz.

Farklı özellikleri sıvılar ile seviye tamamlamayınız; otomobilde ciddi hasarlara yol açabilirsiniz.

Kriko sadece otomobilin lastiğinin patlaması halinde kullanılmak üzere verilmektedir. Krikoyu bu işlemin dışında, yani otomobilin bakım için kaldırılmasında kullanmayınız bakım veya herhangi bir değişim için otomobilin kaldırılması özel şekillerde ve sadece yetkili Tofaş servislerinde yapılmalıdır.

SEVIYE KONTROLLERİ

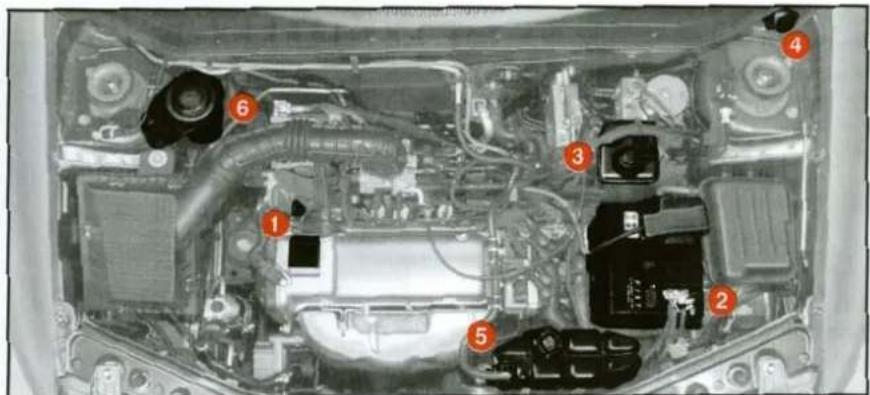

1. Motor yağı - 2. Akü - 3. Fren-kavrama hidrolik sıvısı - 4. Cam yıkama suyu - 5. Motor soğutma suyu - 6. Hidrolik direksiyon yağı.

şekil 1 - 1.2 ay tipi

1. Motor yağı - 2. Akü - 3. Fren-kavrama hidrolik sıvısı - 4. Cam yıkama suyu - 5. Motor soğutma suyu - 6. Hidrolik direksiyon yağı.

şekil 2 - 1.2 16v tipi

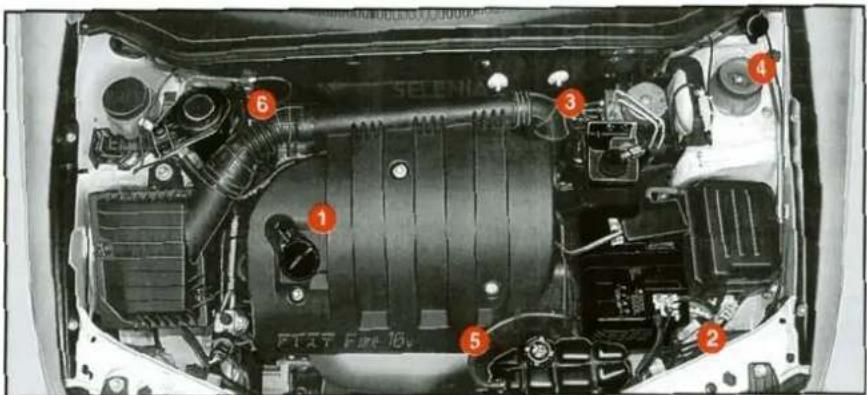

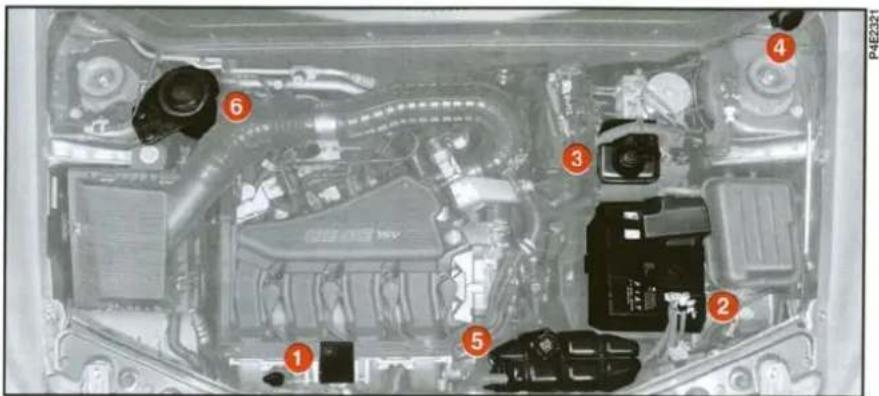

1. Motor yağı - 2. Akü - 3. Fren-kavrama hidrolik sıvısı - 4. Cam yıkama suyu - 5. Motor soğutma suyu - 6. Hidrolik direksiyon yağı.

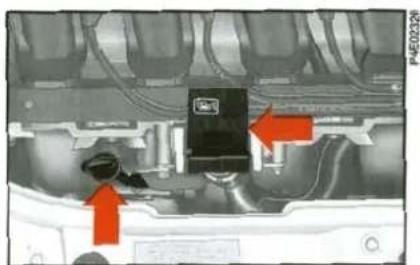

Motorun yağ seviyesi, otomobil düz bir yerde ve motor hala sıcak iken kontrol edilmelidir (motoru durdurduktan yaklaşık 10 dakika sonra).

Motor yağı seviyesi çubuk üzerindeki MIN ve MAX işaretleri arasında olmalıdır.

MIN ve MAX işaretleri arasındaki bölüme karşı gelen yağ miktarı yaklaşık bir litredir.

Eğer motor sıcak ise yanma tehlikesi olduğundan dolayı motor kaputu altına sokarken çok dikkatli olunuz. Motor sıcak iken elektrikli fanın çalışmaya başlayıp, yaralanmalara sebep olabileceğini unutmayınız.

Eşarplar, atkılar, kravatlar ve bol giysiler hareketli parçalara takılarak tehlikeli durumlara sebep olabilirler.

ÖNEMLİ Motor yağı seviye kontrolü ve değişimi "Periyodik Bakım Tablosu"nda belirtilen kilometrelerde yapılmalıdır.

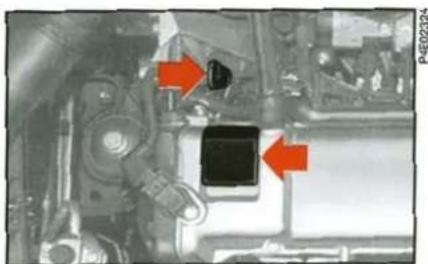

Eğer yağ seviyesi MIN işaretine yakın veya altında ise, doldurma deliğinden MAX seviyesine ulaşana kadar yağ doldurunuz.

Yağ seviyesi kesinlikle MAX işaretini geçmemelidir.

ÖNEMLİ Motor yağının seviyesini kontrol ettikten sonra MAX çizgisinin üzerinde görünüyor ise yağın doğru şekilde tamamlanmasını sağlamak için bir yetkili Tofaş servisine gidiniz.

ÖNEMLİ Motor yağını tamamladıktan veya değiştirdikten sonra, motoru durdurup birkaç dakika bekledikten sonra yağ seviyesini kontrol ediniz.

şekil 5 1.2 16v tipi

Motorda mevcut olan yağlardan değişik özellikleri sahip yağlar ile seviye alamayınız.

MOTOR YAĞ TÜKETİMİ

Otomobil yeni iken, motor parçaları birbirine alışmalıdır. Motor yağı tüketimi, ancak 5.000 ÷ 6.000 km yol yapıldıktan sonra sabit olarak düşünülebilir.

ÖNEMLİ Motor yağ tüketimi otomobilin kullanılış ve sürüş şekillerine göre farklılıklar gösterebilir.

Kullanılmış motor yağları ve yağ filtreleri çevreye zarar veren maddeler içerirler. Yağ ve filtre değişimi için bir yetkili Tofaş servisine gitmeniz tavsiye edilir. Servisler, kullanılmış yağ ve filtrelerin; kanunlara uygun ve çevreye zarar vermeyecek bir şekilde yok edilmesini sağlayan sistemlerle donatılmaktadır.

MOTOR SOĞUTMA SİSTEMİ şekil 7

Motor çok sıcak iken kendinizi yakma tehlikesi olduğundan dolayı, gen-kapağını açmayınız.

şekil 7

Motor soğutma suyu seviyesi, motor soğuk iken kontrol edilmeli ve rezervuar üzerindeki MIN referans işaretinin altında olmamalıdır.

Eğer yeterince soğutma suyu yok ise, yarı yarıya karıştırılmış %50 saf su ve %50 PARAFLU ^11 karışımını doldurma deliğinden MAX çizgisine yakın bir noktaya gelecek kadar rezervuara dökünüz.

Yarı yarıya karıştırılmış saf su ve PARAFLU ^11 , motoru -35^'ye kadar korumaktadır.

Soğutma sistemi basınç- lidir. Kapağı değiştirmeniz gerekir ise, sisteme zarar vermemek için orijinal parça kullanınız.

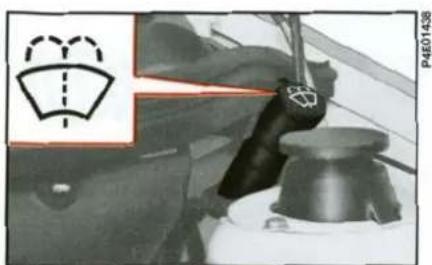

ÖN/ARKA CAM YIKAMA SIVISI şekil 8

Sıvıyı ilave etmek için, kapağı çıkartınız. Daha sonra su ve DPI karışımını aşağıdaki oranlarda doldurunuz:

- Yazın; %30 DPI ve %70 su.

- Kışin; %50 DPI ve %50 su.

Sıcaklık -20°C'nin altına düşerse, su-landırılmamış DPI kullanınız.

ÖNEMLİ Ön cam yıkama suyu kabı boş iken yola çıkmayınız. Görüşünüzü artırmak için ön cam yıkama sisteminin kullanılması gereklidir.

Bir seviye kontrol çubuğu (şekil 9) cam yıkama sıvı kabı içersindeki miktarı göstermektedir.

Piyasada bulunan bazı cam yıkama sıvısı katkıları yanıcıdır. Motor bölmesi

içindeki sıcak parçalar ile temas etmeleri halinde alev alabilirler.

Ön/arka cam yıkama su-yu kabı boş iken pompaya zarar vermemek için cam

yıkama tertibatını çalıştırmayınız.

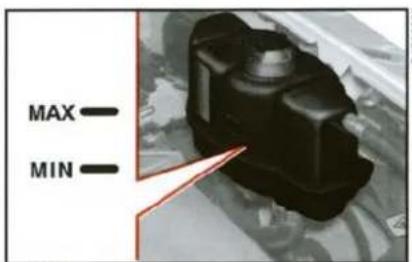

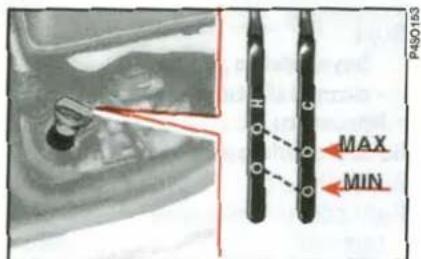

HİDROLİK DİREKSİYON YAĞI şekil 10

Otomobil düz yerde duruyor ve motor soğuk iken; yağ seviyesinin, rezervuar üzerinde yer alan MIN ve MAX referans işaretleri arasında olduğunu kontrol ediniz.

Yağ sıcak iken seviye MAX işaretini geçebilir.

Eğer gerekiyor ise, rezervuardaki yağ ile aynı özelliklerise sahip yağ ilave edilebilir.

şekil 8

Hidrolik direksiyon yağı kolaylıkla alev aldığından dolayı, motorun sıcak bö-

lümleri ile temas etmemesine dikkat ediniz.

Hidrolik direksiyon sisteminin yağ tüketimi oldukça azdır. Eğer otomo-

bili kısa bir süre kullandıktan sonra seviye tamamlamak gerekir ise, bir yetkili Tofaş servisine sistemde kaçak olup olmadığını kontrol ettiriniz.

Motor çalışıyor iken direksiyonu kursunun sonuna kadar döndürüp pes

peşe 15 saniyeden fazla tutma- yınız. Ses yapma ve sisteme zarar verme riski bulunmaktadır.

FREN - HİDROLİK SIVISI

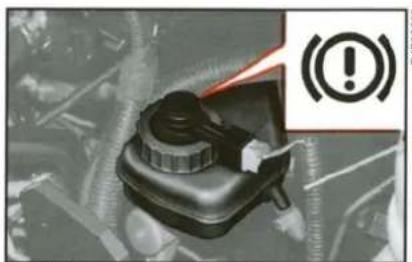

Şekil 11: ABS mevcut tipler

Şekil 12: ABS mevcut olmayan tipler

Rezervuardaki yağ seviyesinin maksimum seviyede olduğunu kontrol ediniz.

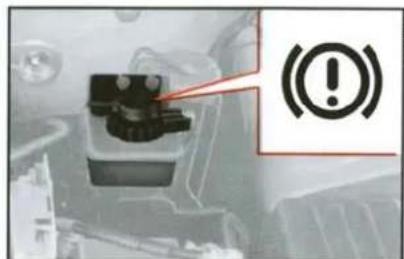

Periyodik olarak rezervuar kapağını bastıarak gösterge tablosundaki uyarı lambasını kontrol ediniz (kontak anahtarı MAR pozisyonunda iken); gösterge tablosundaki Ⓔ uyarı lambasının yanması gerekir.

Eğer yağ eklemeniz gerekir ise, sadece DOT4 tipi yağ kullanınız. Özellikle, fren sistemine orijinal olarak doldurulmuş olan TUTELA TOP 4 kullanmanız tavsiye edilir.

Rezervuardaki yağ seviyesi MAX referans işaretini geçmemelidir.

Otomobilinizin boyasına, oldukça aşındırıcı olan fren hidrolik sıvısı dam-

latmaktan kaçınınız. Eğer damlar ise, derhal su ile yıkayınız.

Fren hidrolik sıvısı zehirli ve oldukça aşındıncıdır. Kazara temas edilmesi halinde, etkilenen bölgeyi su ve sabun ile yıkayıp, durulayınız. Eğer içilirse, derhal doktor çağırınız.

Kutu üzerindeki © sembolü sentetik tip fren hidroliğinin, mineral tip hidrolikten ayırt edilmesini sağlar. Mineral tipte hidrolik kullanılması, özel frenleme sistemin özel kauçuk contalarını tamir edilemeyecek biçimde tahrip eder.

ÖNEMLİ Fren hidroliği higroskopiktir (havadaki nemi çeker). Bu sebeple, eğer otomobil nem oranının yüksek olduğu yerlerde kullanılıyor ise, fren hidroliğinin Periyodik Bakım Programında belirtilenden daha sık değiştirilmesi gerekir.

HAVA FILTRESI

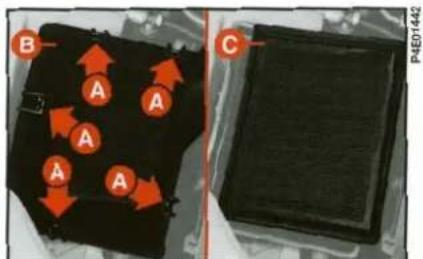

DEĞİŞTİRİLMESİ şekil 13

A yaylarını kurtarıp B kapağını çıkar- tiniz ve C filtre elemanını alınız.

Hava filtresi üzerinde yapılacak olan herhangi bir temizlik ona ve dolayısıyle motora ağır zararlar verebilir. Bu nedenle tozlu yollarda kullanılan otomobillerin hava filtre elemanlarının periyodik bakım tablosunda gösterilen süreçlere bağlı kalmayarak daha sık aralıklarla değiştirilmesi tavsiye edilir.

POLEN FILTRESI (bazı tiplerde)

DEĞİŞTİRİLMESİ

Otomobilin tozlu yollarda veya kirli havalarda sık sık kullanılması halinde filtre elemanı daha sık değiştirilmelidir; filtre özellikle kabin içerisinde giren havanın belirgin bir şekilde azalması durumunda da değiştirilmelidir.

Polen filtresinin değiştirilmesi için otomobilinizi bir yetkili Tofaş servisine götürünüz.

ÖNEMLİ Filtrenin değiştirilmemesi halinde, klima sisteminin verimi fark edilir şekilde azalabilir.

AKÜ

Fiat Palio'nun aküsü "Fazla Bakım Gerektirmeyen" tiptendir; normal şartlar altında, saf su ile seviye tamamlanmasını gerektirmez.

Otomobil düz bir yere park edildiğinde; akü sıvısının (elektrolit) seviyesi, akü üzerindeki iki referans işaretinin arasında olmalıdır.

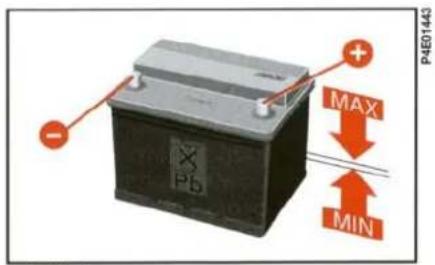

Eğer seviye MIN referans işaretinin altında ise (şekil 14), otomobilinizi bir yetkili Tofaş servisine gösteriniz.

Akünün, elektrolit seviyesi düşük iken kullanılması; tamir edilemeyecek şekilde zarar görmesine, gövdesinin çatlamasına ve sıvının tamamının dışarı akmasına sebep olabilir.

Akünün şarj edilmesi ile ilgili olarak "Acil durumda yapılacaklar" bölümüne bakınız.

Akü sıvısı zehirli ve aşındırıcıdır. Deri ve gözler ile temas ettirmeyiniz. Ateş ve muhtemel kıvılcım kaynak- larını aküye yaklaştırmayınız; yang- ın ve patlama tehlikesi.

Eğer otomobil uzun bir süre için soğuk bir ortamda kalacak ise, donmasını önlemek için aküyü sökünüz ve daha sıcak bir ortamda saklayınız.

Donmuş bir aküyü şarj etmeye kalkışmayınız. On- ce normal haline dönmesini bekleyiniz, aksi takdirde patlama tehlikesi vardır. Eğer akü donmuş ise, içindeki elemanlarda kopukluklar (kısa devre riski) olmadığından ve gövdesinin çatlamadığından (zehirli ve aşındırıcı sıvının dışarı akması riski) emin olunuz.

Aküler çevreye zarar veren maddeler ihtiva ederler. Akünüzü bir yetkili Tofas servisinde değiştirmeniz tavsiye edilir. Servisler, kullanılmış akülerin kanunlara uygun ve çevreye zarar vermeyecek şekilde yok edileceği sistemler ile donatılmaktadır.

Elektrikli ve elektronik aksesuarların yanlış takılması otomobilinizde ciddi hasarlara yol açabilir.

AKÜNÜN ÖMRÜNÜN UZATILMASI İÇİN YARARLI TAVSİYELER

Otomobilinizi park ettiğinizde; kapıların, bagajın ve motor kaputunun iyice kapalı olduğundan emin olunuz. İç aydınlatma lambaları sönük olmalıdır.

Motor çalışmıyor iken, güç çeken ak- sesuarları (radyo, dörtlü flaşör gibi) uzun süre açık bırakmayınız.

ÖNEMLİ Eğer akü şarji %50'nin altına düşmüş vaziyette bırakılır ise; sülfatlama sebebi ile hasara uğrar, motorun çalışması bozulur ve elektrolitin donma ihtimali artar (-10°C'de donma görülebilir).

Eğer otomobil uzun bir süre kullanılmayacak ise, "Otomobilin Kullanılması" bölümünde yer alan "Uzun süreli park" kısmına bakınız.

Otomobilinizi satın aldıktan sonra, sürekli elektrik çeken ilave aksesuarlar (alarm sistemleri, cep telefonu araç kiti, uydu fonksiyonlu hırsızlık önleme sistemli radyo ve navigatör, vs) takmak isterseniz; bir yetkili Tofas servisine gidiniz. Buradaki uzman personel, size aksesuar serisinden en uygun aksesuarları önermenin yanı sıra, otomobilin elektrik sisteminin yeterli olup olmadığını kontrol edecek veya daha yüksek kapasitede bir akünün monte edilmesinin gerekip gerekmediğini de belirleyecektir.

Bu sistemler, kontak anahtarı yerinden çıkartıldığında da (otomobil park halinde) aküden güç çekmekte ve aküyü yavaş yavaş boşaltabilmektedirler.

Bu sistemler (fabrikada veya daha sonra monte edilen), aşağıdaki tabloda da gösterildiği gibi, akünün her Ah değeri için 0,6 mA'dan fazla akım çekmemelidir:

Akü	Kabul edilen maksimum akım
50 Ah	30 mA

Ayrıca, motor çalışmıyor iken de yüksek akım çeken elektrikli cihazların (biberon ıstıcısı, elektrikli süpürgeleri, cep telefonları, mini buzdolapları, vb), akünün boşalmasına sebep olabileceğini unutmayınız.

ÖNEMLİ Eğer otomobil üzerine ilave sistemler monte etmek ihtiyacını duyarsanız, uygun olmayan elektrik tesisatı bağlantıları yaptırmayınız. Bunlar özellikle güvenlik sistemlerini etkiliyor ise tehlikelidir.

OPTİK HİDROMETRE GÖSTERGELİ AKÜ (bazı tiplerde)

Tarifi

Bazı tipler/pazarlarda; akü, elektrolit seviyesinin ve akü şarj durumunun kontrol edilmesini sağlayan bir gös- terge (şekil 15-A) ile donatılmıştır. Bu göstergenin monte edildiği akü, "Fazla bakım gerektirmeyen" tipte ol- duğundan dolayı, normal koşullarda, elektrolit seviyesinin saf su kullanılarak tamamlanması gerekmez. Bunun- la birlikte, akünün iyi durumda ol- duğundan emin olmak için, akü kapağı üzerinde yer alan gösterge vasıtası ile periyodik olarak kontrol edilmesi gerekir. Bu göstergenin orta bölgesi yeşil renkte, dış tarafı koyu renkte ol- malıdır.

Eğer gösterge açık renkte veya orta bölgesi yeşil renkte olmayıp tamamen koyu renkte ise, bir yetkili Tofas servisine başvurunuz.

Akü şarj durumunun kontrolü

Akünün şarj durumu gösterge vasıtası kontrol edilebilir.

Göstergenin rengine bağlı olarak aşağıda verilen tabloda veya akü (şekil 15-B) üzerinde bulunan plakaya (şekil 16) bakınız.

Açık ve parlak renk	Elektrolit ilave ediniz	Tofaş-Fiat servisine başvurunuz
Ortasında yeşil renkli bölge bulunmayan koyu renk	Şarj durumu yetersiz	Şarj ediniz (Tofaş-Fiat servisine başvurulması tavsiye edilir)
Ortasında yeşil renkli bölge bulunan koyu renk	Elektrolit seviyesi ve şarj durumu yeterli	Hiçbir şey yapmayınız

Otomobil normal olarak kullanılmakta ise, özel önlemlerin alınması gerekmez.

Bununla birlikte, elektrik sistemi üzerinde çalışıyor iseniz veya akünün takviye ile çalıştırılması gerekli ise, aşağıdaki kurallara dikkatle uymanız gerekir:

- Motor çalışırken; aküyü kesinlikle elektrik sisteminden sökmeyiniz.

- Aküyü şarj edecekseniz, elektrik sistemi ile bağlantılarını sökünüz. Son model akü şarj cihazları 20V'ye kadar ulaşan voltaj üretebilirler.

- Otomobili kesinlikle akü şarj cihazı ile çalıştırmayınız. Daima yardımcı bir akü kullanınız.

- Aküyü elektrik sistemine bağlarken çok dikkatli olunuz. Akü kutup başlarının doğru uçlara bağlandığından emin olunuz ve bağlantı işleminin uygun olarak yapıldığını kontrol ediniz. Akü yeniden bağlandığında; enjek-

siyon/ateşleme sistemi kontrol ünitesinin dahili parametrelerine yeniden adapte olması gerekir ve bunun sonucu olarak; akü bağlandıktan sonraki ilk birkaç kilometrede otomobil daha önce olduğundan biraz farklı hareket edebilir.

• Kontak anahtarı MAR pozisyonunda iken, elektronik kontrol ünitelerinin bağlantılarını söküp takmayınız.
• Akü kutup başlarını kesinlikle kıvılcım allatarak kontrol etmeyiniz.
• Otomobil gövdesi üzerinde elektrik ark kaynağı yapıyor iseniz, elektronik kontrol ünitelerinin bağlantılarını sökünüz. Eğer sıcaklık 80°C'yi geçerse (karoser üzerinde özel işlemler gibi); üniteleri sökünüz.

Elektrik sistemi üzerinde; sistemin teknik özelliklerini göz önüne almadan yanlış bir şekilde yapılan değişiklikler veya tamiratlar yangın tehlikesi ile birlikte arızalara yol açabilirler.

BUJILER

Bujilerin (şekil 17) temizliği ve sağlamlığı, motorun verimi ve kirliliğine sebep olan emisyonların azaltılması açısından çok önemlidir.

Bujinin görünüşünün bir uzman gözü ile incelenmesi, ateşleme sistemi ile ilgili olmasa bile bir arızanın tespit edilmesi için iyi bir yöntemdir. Bu sebeple, eğer motorda bir problem varsa; bujilerinizi bir yetkili Tofas servisine kontrol ettiriniz.

Bujiler Periyodik Bakım Tablosu'nda belirtilen zamanlarda değiştirilmeli-

dirler. Sadece belirtilen tipteki bujileri kullanımız: eğer ısl değerleri gerekenden az ise veya belirtilen ömürleri garanti edilmemiş ise, problemler çıkabilir.

	Buji (tip)
1.28V	NGK BKR5EZChampion RC10YCCBosch FR8DE
1.216V	NGK DCPR8E-N
1.616V	NGK BKR5EZChampion RC10YCCBosch FR8DE

LASTİKLER

LASTİK HAVA BASINÇLARI

Yedek lastik de dahil olmak üzere, lastik basınçlarını 15 günde bir ve uzun yolculuklardan önce kontrol ediniz.

Lastik basınçları, lastik haraketsiz ve soğuk iken kontrol edilmelidir.

Otomobili kullandığınız zaman lastik basınçlarının artması normaldir. Lastikler sıcak iken basınçları kontrol etmeniz veya yeniden ayarlamanız gerekir ise, basınç değerlerinin belirtilen değerlerden 0.3 bar daha fazla olması gerektiğini unutmayınız.

Yol tutuşunun lastik basınçlarından da etkilen-diğini unutmayınız.

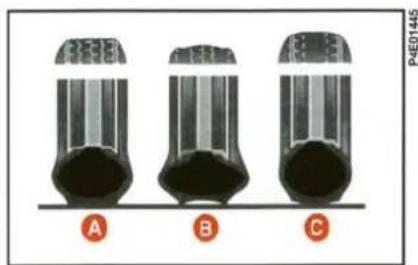

Yanlış hava basıncı lastiklerin düzen- siz aşınmalarına sebep olur (Şekil 18):

A - Doğru basınç: lastik homojen şekilde aşınır.
B - Normalden az basınç: lastik kenarlardan aşınır.
C - Normalden fazla basınç: lastik orta kısımlardan aşınır.

Eğer basınç çok düşük ise, lastik fazla ısınır ve ciddi biçimde zarar göre-

bilir.

Lastikler, diş derinlikleri 1.6 mm'nin altına düştüğünde değiştirilmelidir. Bu konuda otomobilin kullanıldığı ülkenin kurallarına uyulması gerekmektedir.

ÖNEMLİ

Mümkün olduğu kadar ani frenlemelerden ve sert kalkışlardan kaçınız.

Kaldırım kenarlarına ve diğer sert engellere çarpmayınız, çukurlara gir-meyiniz. Engebeli yollarda uzun süre gitmek lastiklere zarar verebilir.

Lastiklerde anormal şişlikler, düzen- siz aşınmalar ve lastik yanaklarında ke- silmeler olup olmadığını periyodik olar- rak kontrol ediniz. Eğer bu durumlar- dan herhangi biri oluşur ise, otomobilinizi bir yetkili Tofaş servisine gösteriniz.

Tekerlek veya lastiklere ciddi olarak zarar verilebileceği için, aşırı yüklü araç ile yola çıkmaktan kaçınınız.

Eğer lastiklerinizden biri patlar ise; lastiğe, tekerlege süspansiyon ve direksiyon sistemine zarar vermemek için derhal durup değiştiriniz.

Lastikler çok kullanılmasalar bile eskirler. Dişlerde ve yanaklarda oluşan çatlaklar, lastiğin eskidiğinin işaretidir. Otomobilin üzerinde alı yıldan fazla kalan lastikler, hala kullanılabilir durumda olup olmadıklarını saptayabilecek bir uzman tarafından kontrol edilmelidir.

Eğer lastiklerin değişmeleri gerekiyor ise, daima yeni lastikler kullanınız ve nereden geldiği belli olmayan lastikleri kullanmaktan kaçınız.

Fiat Palio'nun lastikleri tubeless lastiklerdir. Bu lastiklerde kesinlikle iç lastik kullanmayınız.

Lastik değişimlerinde, supapların da değiştirilmesi tavsiye olunur.

Ön ve arka lastiklerin eşit olarak aşınmalarını sağlamak için, her 10-15 bin km' de bir lastiklerin yerini değiştirmeniz tavsiye edilir. Dönme yönlerinin değişmemesi için, aynı taraftaki lastikleri birbiri ile değiştiriniz.

Soldaki lastiği sağa taka- rak veya tersini yaparak, lastikleri çapraz olarak rmeyiniz.

HORTUMLAR

Hidrolik direksiyon, fren ve yakıt sisteminin lastik hortumları için; Periyodik Bakım Tablosu'na dikkatle uyunuz. Ozon, yüksek sıcaklıklar ve sistem içerisinde uzun süre sıvı bulunmaması; hortumlarda sertleşmelere ve muhtemel kaçaklara sebep olabilecek çatlaklara neden olur. Bu sebeple, dikkatle kontrol edilmeleri gerekir.

ÖN VE ARKA CAM SİLECEKLERİ

SİLECEK SÜPÜRGELERİ

Lastik kısımları periyodik olarak uygun bir sıvı ile temizleyiniz. DPI tavsiye edilir.

Silecek süpürgelerinin lastik kenarı eğrilmiş veya aşınmış ise değiştiriniz. Silecek süpürgelerinin yaklaşık yılda bir kez değiştirilmeleri gerekir.

Bazı basit önlemler ile silecek süpürgelerinin zarar görme ihtimalini azaltabilirsiniz.

– Sıcaklık sıfır derecenin altına düştüğünde; silecek süpürgelerinin donarak cama yapışıp yapışmadığını kontrol ediniz. Eğer gerekiyor ise, buz çözücü bir malzeme ile çözülmelerini sağlayınız.

- Cam üzerinde biriken karları temizleyiniz. Bu şekilde; silecek süpürgelerini korur ve elektrikli ön cam silecek motorunun zorlanıp, fazla ısınmasını engellemiş olursunuz.

- Ön ve arka cam sileceklerini kuru cam üzerinde çalıştırmayınız.

Kötü havada görüşü azaltacağı için, aşınmış silecek süpürgeleri ile yola çıkmak

tehlikelidir.

Ön cam silecek süpürgelerinin değiştirilmesi şekil 19

1) Ön cam silecek kolunu (A) kaldirıp, silecek süpürgesinin pozisyonunu kol ile 90° yapacak şekilde ayarlayınız.
2) Silecek süpürgesini aşağıya doğru iterek A kolundan çıkartınız.
3) Tırnağı kol üzerindeki yuvasına yerleştirerek yeni süpürgeyi takınız. Silecek süpürgesinin yerine iyi bir şekilde oturduğundan emin olunuz.

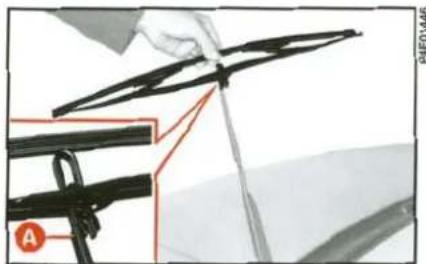

Arka cam silecek süpürgesinin değiştirilmesi şekil 20

1) Silecek süpürgesini çıkartmak için kolu çekiniz.
2) Yeni silecek süpürgesini takmak için yuvasına oturtunuz.

Eğer hiç sıvı püskürtmüyor ise, önce rezervuarda sıvı olup olmadığını kontrol ediniz: bu bölümde yer alan "seviye kontrolleri" kısmına bakınız.

Daha sonra fisikiye deliklerinin (şekil 21 ve 22) tikalı olup olmadığını kontrol ediniz. Gerekiyor ise, bir iğne kullanınız.

Ön cam fiskiyesinden püskürtülen sıvılar, fiskiyelerin eğimleri ayarlanarak yönlendirilebilir: A yuvasına (şekil 21) bir tornavida yerleştirerek, fiskiyeyi tutan silindiri çeviriniz. Püskürtülen sıvıların süpürgelerin camın üzerinde çalıştığı en üst noktaya ulaşacak şekilde ayarlanmaları gerekmektedir.

KLİMA (bazı tiplerde)

Kışın, klima sistemi en azından ayda bir kez 10 dakika süre ile çalıştırılmalıdır.

Yaz gelmeden önce, sistemi bir yetkili Tofas servisinde kontrol ettiriniz.

Sistem; kazara sizması halinde çevreye zarar vermeyen R134a soğutucu gazı ile çalışır. Kesinlikle R12 gazını kullanmayınız. Bu gaz sistem elemanları ile uyumlu değildir ve kloroflorokarbid (CFC) içerir.

KAROSER

OTOMOBİLİN KÖTÜ HAVA ŞARTLARINDAN KORUNMASI

Pas oluşumunun ana sebepleri şun- lardır:

– Hava kirliliği;

- Havadaki nem ve tuz (deniz kenarında veya çok sıcak ve nemli bölgelerde);

- Mevsime özel çevre şartları.

Ayrıca; havadaki tozun, rüzgarla taşınan kumun ve diğer araçlardan sıçrayan çamur ve taşların aşındırıcı etkisi de göz ardı edilmemelidir.

Fiat, Palio'nuzun karoserini pasa karşı etkin bir biçimde korumak için, yüksek teknolojiye sahip çözümler uygulamıştır.

Bu çözümlerin en önemlileri:

- Otomobilin paslanma ve çizilmeye karşı dirençli olmasını sağlayan boya sistemleri ve ürünleri.

– Pasa karşı yüksek direnci olan galvanizli (veya ön işlem görmüş) çelik sac kullanılması.

– Gövdenin altına, motor bölmesine, çamurluk iç kısımlarına ve diğer parçalara yüksek koruyucu özelliklere sahip, balmumu ihtiva eden ürünlerin püskürtülmesi.

– Dış etkiye açık; kapı altı, çamurluk içleri ve kenarlar gibi bölgelerin korunması için plastik kaplama malzemelerinin püskürtülmesi

- Parçaların iç kısımlarında suyun birikmesini, rutubeti ve paslanmayı önlemek için "açık" kesitlerin kullanılması.

GÖVDENİN VE ALT KISIMLARIN GARANTİSİ

Fiat Palio'nun bütün orijinal karoser konstrüksiyonu ve gövde parçaları pas nedeni ile delinmeye karşı garanti edilmiştir. Bu garantinin genel şartları için "Garanti Kitapçığı" na bakınız.

GÖVDENİN İYİ DURUMDA TUTULMASI İÇİN ÖNERİLER

Boya

Boya sadece otomobilinizin çekici görünmesini sağlamaz, aynı zamanda sacı korur.

Eğer otomobilinizin boyası üzerinde derin çizikler ve aşınmalar varsa, pas oluşumunu engellemek için rötüş yapmanız tavsiye edilir.

Rötüş yaparken, sadece orijinal ürünleri kullanınız ("Teknik Özellikler" bölümüne bakınız).

Boyanın iyi durumda kalabilmesi için yapılacak işlemlerden biri de otomobilin yıkanmasıdır. Yıkama işleminin sıklığı otomobilin kullanıldığı şartlara ve çevreye bağlıdır.

Deterjanlar suları kirletir. Bu sebeple; otomobilin, yıkama esnasında kullanılan suyun toplanıp, aritılabileceği bir yerde yıkanması gerekir.

Otomobili uygun şekilde yıkamak için:

1) Gövdeyi düşük basınçlı su ile ıslatınız.

2) Süngeri sık sık az sabunlu suya batırarak, otomobili yıkayınız.

3) Su ile iyice durulayıp, hava püskürterek kurutunuz veya güderi bir bez ile kurulayınız.

Otomobili kurularken, suyun birikebileceği, kolayca görülemeyen; kapı çerçeveleri, motor kaputu ve farların etrafı gibi bölgeleri de unutmayınız. Otomobili yıkadıktan hemen sonra kapalı yerlere park etmeyip, üzerinde kalan suyun kolaylıkla buharlaşabilmesi için dışarıda bırakınız.

Otomobili; güneşin altında çok kalmış ise vaya motor kaputu sıcak ise hemen yıkamayınız, boyanın cilası bozulabilir.

Dış plastik parçalar, normal yıkama işlemi bittikten sonra temizlenmelidir.

Otomobilinizi ağaçların altına park etmekten kaçınız. Genellikle damlayan sakızlı maddeler boyayı matlaştırır ve paslanma ihtimalini artırır.

ÖNEMLİ Kuş pislikleri, derhal büyük bir dikkatle yıkanmalıdır. Bunların asidi zararlıdır.

Camlar

Camları temizlemek için özel cam temizleyici ürünler kullanınız. Camları çizmekten ve şeffaflığına zarar vermekten kaçınmak için çok temiz bezler kullanınız.

ÖNEMLİ Rezistansa zarar vermemek için, rezistanslı arka camın iç kısmını rezistansların yönüne paralel olarak yavaşça siliniz.

Motor bölümü

Her kış mevsiminin sonunda, motor bölümünü dikkatle yıkatinız.

Deterjanlar suları kirletir. Bu sebeple; otomobilin, yıkama esnasında kulsuyun toplanıp, aritılabileerde yıkanması gerekir.

ÖNEMLİ Otomobil; motor soğuk ve kontak anahtarı STOP pozisyonunda iken yıkanmalıdır. Otomobili yıkadıktan sonra, çeşitli koruyucu elemanların (lastik körükler ve çeşitli muhafazalar gibi) çıkmadığından ve zarar görmediğinden emin olunuz.

OTOMOBILIN İÇİ

Sacın paslanmasına sebep olabileceği için, paspasların altında su birikip birikmediğini (ayakkabı ve şemsiyelerden damlayan sular gibi) zaman zaman kontrol ediniz.

Otomobilin iç kısımlarının temizliğinde kesinlikle petrol eteri veya benzin içeren ürünler kullanmayınız; silme esnasında oluşan elektrostatik şarjlar yangına sebep olabilir.

KUMAŞ KOLTUKLARIN TEMİZLENMESİ

– Yumuşak bir fırça veya elektrik süpürgesi ile tozları temizleyiniz.
- Koltukları, sabunlu su ile nemlendirilmiş bir sünger ile siliniz.

OTOMOBİLİN İÇİNDEKİ PLASTİK BÖLÜMLER

Parçaların görünümlerini değiştir- meyecek ürünler kullanınız.

ÖNEMLİ Gösterge tablosunun camini temizlemek için; alkol veya benzin kullanmayınız.

Otomobil içinde aeresol kutuları bulundurmayınız. Bunların patlama tehlikesi vardır. Aeresol kutularının 50°C'den daha fazla sıcaklığa maruz kalmamaları gerekir: hava isınmaya başladığında, otomobil içindeki sıcaklık bu rakamın üzerine çıkabilir.

TEKNİK ÖZELLİKLER

O tomobil konusunda çalışanlar kadar, motor ve mühendislik düşükünleri de, muhtemelen el kitabını bu bölümden itibaren okumaya başlayacaklar. Bu bölüm; rakamlar, sınıflandırmalar, ölçüler ve tablolar ile doludur. Bu; bir anlamda Fiat Palio'nun kimlik kartıdır. Bu bölüm, size otomobili tanıtır ve onun size mükemmel sürüş zevkini tattırması için bir araya gelen özellikleri teknik bir dille açıklar.

ARAÇ TANITIM PLAKALARI 151

MOTOR VE ŞASI KODU 152

MOTOR 153

AKTARMA ORGANLARI 155

FRENLER 155

SÜSPANSİYON 156

DIREKSIYON 156

TEKERLEKLER 157

ELEKTRİK SİSTEMİ 159

PERFORMANS 160

BOYUTLAR 160

AĞIRLIKLAR 161

KAPASİTELER 162

YAĞ VE SIVILARİN TEKNİK ÖZELLİKLERİ 163

YAKIT TÜKETİMİ 165

CO₂ EMİSYONLARI 166

LASTİK HAVA BASINÇLARI 167

ARAÇ TANITIM PLAKALARI

ŞASI KOD NUMARASI Şekil I

Bu numara, ön sağ koltuğun altındadır.

Koltuk kaplamasındaki kapak kaldırıldığında görülebilir ve aşağıdakikeri içerir:

• araç tipi NM4 178000
• şasi seri numarası.

şekil I

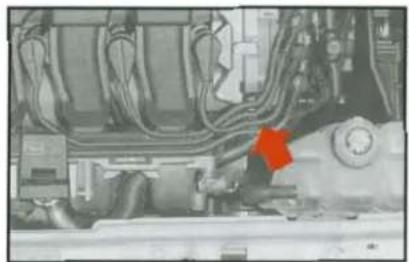

MOTOR KOD NUMARASI şekil 2-3-4

Silindir bloğu üzerinde yer alır. Model ve seri numaralarını içerir.

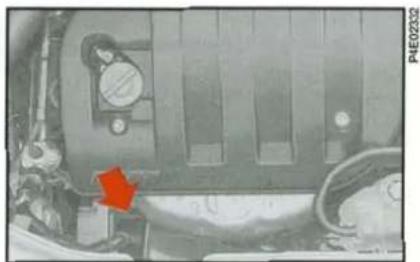

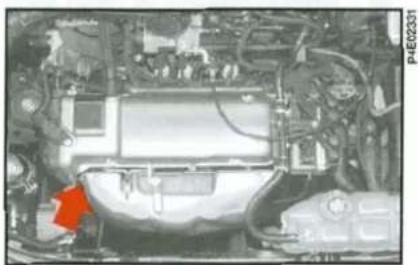

şekil 2 - 1.2 ay tipi

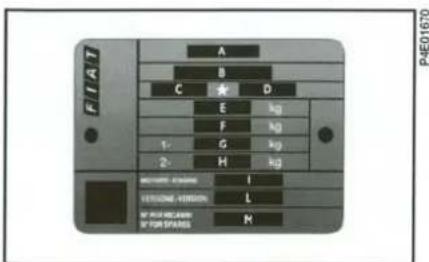

ARAÇ TANITIM PLAKASI şekil 5

Motor kaputu üzerindeki plaka tanıtım bilgilerini içerir:

A - İmalatçı firma ismi
B - Tip onay numarası
C - Araç tanıtım kodu
D - Sasi seri numarası

E - Azami yüklü ağırlık
F - Tam yüklü araç ve römorkun toplam azami ağırlığı
G - Ön aks kapasitesi
H - Arka aks kapasitesi
I - Motor kodu
L - Şasi kodu
M - Yedek parça sipariş numarası

BOYA TANITIM PLAKASI şekil 6

Plaka motor kaputu iç yüzeyindedir.

Aşağıdaki bilgileri içermektedir:

A - Boya üreticisi
B - Renk ismi
C - Fiat renk kodu
D - Yeniden boyama ve rötüş kodu

MOTOR - ŞASI KODU

	Motor kodu	Şasi kodu
1.2 ay	188A4000	178BYAIA BT
1.2 16y	188A5000	178BYEIA AT
1.2 16v Speedgear	188A5000	178BYEII AT
1.6 16y	182B6000	178BYCIA BT
1.6 16v Sporting	182B6000B	178BYGIA AT

		1.28V	1.216V	1.216V Speedgear	1.616V	1.616V Sporting
GENEL ÖZELLİKLER
Motor kodu		188A4000	188A5000	188A5000	182B6000	182B6000B
Tipi		Otto	Otto	Otto	Otto	Otto
Silindir sayısı		4,tek sıra	4,tek sıra	4,tek sıra	4,tek sıra	4,tek sıra
Her silindirdeki supap sayısı		2	4	4	4	4
Silindir çapı x kurs mesafesi	mm	70,8×78,86	70,8×78,86	70,8×78,86	80,5×78,4	80,5×78,4
Motor hacmi	cm^3	1242	1242	1242	1596	1596
Sıkıştırma oranı		9,8±0,2:1	10,6±0,2:1	10,6±0,2:1	10,5±0,15:1	10,5±0,15:1
Maksimum güç (CEE)	kW	44	59	59	76	88,3
	hp	60	80	80	103	120
	dv/dk	5000	5000	5000	5750	6000
Maksimum tork (CEE)	Nm	102	114	114	145	147
	kgm	10,4	11,6	11,6	14,8	15
	dv/dk	2500	4000	4000	4000	4000
Rölanti devri	dv/dk	750±50	820±30	820±30	700±50	800±50
ZAMANLAMA
Emme:
Açılma ÜÖN'dan önce		2°	0°	0°	0°	0°
Kapanma AÖN'dan sonra		32°	32°	32°	34°	39°
Egzoz:
Açılma AÖN'dan önce		30°	25°	25°	24°	34°
Kapanma ÜÖN'dan sonra		4°	0°	0°	0°	0°
Motor soğukken supap ayarları:
Emme	mm	0,35±0,05	Hidrolik	Hidrolik	Hidrolik	Hidrolik
Egzoz	mm	0,45±0,05	itecekler	itecekler	itecekler	itecekler

YAKIT VE ATEŞLEME SİSTEMİ

1.2 8v tipi

Sıralı zamanlamalı ve geri dönüşlü entegre Multipoint elektronik enjeksiyon ve ateşleme sistemi.

Motor relanti devri: 750 ±50 dv/dak

1.2 16v tipi

Sıralı zamanlamalı ve geri dönüşlü entegre Multipoint elektronik enjeksiyon ve ateşleme sistemi.

Motor rölanti devri: 820 ± 30 dv/dak.

1.6 16v tipi

Sıralı zamanlamalı ve geri dönüşlü entegre Multipoint elektronik enjeksiyon ve ateşleme sistemi.

Motor rölanti devri: 700 ± 50 dv/dak.

1.6 16v Sporting

Sıralı zamanlamalı ve geri dönüşlü entegre Multipoint elektronik enjeksiyon ve ateşleme sistemi

Motor rölanti devri: 800 ± 50 dv/dak.

Yakıt besleme sistemi üzerinde; yanlış bir şekilde veya sistemin teknik lerini dikkate almadan yak değişiklik ve tamiratlar, tehlikesi ile birlikte arıza-bep olabilir.

YAĞLAMA

Cebri dişli basınç limitleyici supaplı yağ pompası.

Yağ temizleme işlemi tam akışlı kar-tuş yağ filtresi ile yapılır.

SOĞUTMA

Radyatör, santrifüj pompa ve gen- leşme kabını içeren soğutma sistemi.

Motordan radyötöre su sirkülasyonu için ikinci devre üzerinde yer alan bypass kontrollü termostat.

Devreye alma/çıkartma fonksiyonu motor kontrol ünitesi tarafından ayarlanan radyatör soğutucu elektrofani.

AKTARMA ORGANLARI

KAVRAMA

Kendinden ayarlı, serbest hareketli pedal.

Kavrama kumandası: Hidrolik

MANUEL VÎTES KUTUSU

5 ileri ve I geri vites, ileri vitesler senkromençli

OTOMATİK VİTES SPEEDGEAR

Sıralı vites değiştirme seçenekli ve elektronik kontrollü otomatik vites katusu.

Hareket aktarımı bir metal kayış ve iki adet değişken çaplı kasnak ile gerçekleşmektedir. Vites kutusunun hidrolik sistemi onun fonksiyonunu sağlarken vites kutusu içerisinde yer alan ısı değişimine yağ gönderme ve değişik dönüş hareketleri tarafından zorlanan yağlama gereksinimlerine ce-vap verme görevini de yapmaktadır.

Dişli tahvil oranları:

	1.2 8V	1.2 16V	1.2 16V (*) Speedgear Manuel Mod	1.6 16V	1.6 16V Sporting
1. vites	3,909	3,909	2,343	3,909	3,909
2. vites	2,158	2,158	1,473	2,158	2,158
3. vites	1,480	1,480	0,980	1,480	1,480
4. vites	1,121	1,121	0,742	1,121	1,121
5. vites	0,897	0,829	0,602	0,829	0,829
6. vites	-	-	0,502	-	-
Geri vites	3,818	3,818	2,434	3,818	3,818

(*) Speedgear otomatik vites oranları 0,422 ile 2,432 arasında kademesiz olarak değişmektedir.

DIFERANSIYEL

Ayna mahruti dişlileri ve diferansiyel dişlileri vites kutusu içindedir. Diferansiyel oranları:

	Diferansiyel orani	Diş sayısı
1.2 8v	4,071	57/14
1.2 16v	3,867	58/15
1.2 16v Speedgear (*) Manuel Mod	4,647	-
1.6 16v	3,867	58/15
1.6 16v Sporting	4,071	57/14

(*) Speedgear otomatik vites ara tahvil oranı: 1,129; son tahvil oranı: 4,647

Tekerleklere güç aksiar ile iletilir. Akslar; diferansiyel ünitesi ve tekerleklere, sabit hız mafsalları ile bağlanmıştır.

FRENLER

Yollarda birikmiş olan su, buz ve buzlanma önlemek için atılmış olan

tuzlar fren diskleri üzerine dolarak ilk frene basıldığında frenleme etkinliğini azaltabilir.

Otomobil üzerine monte edilen uygun olmayan alaşımlı jantlar veya stan-

dart dışı jant kapakları, frenlerin havalandırılmasına engel olarak uzun yokuş inişlerde yapılan sert frenlemelerde veya ard arda yapılan frenlemelerde verimin düşmesine neden olabilir.

SERVİS VE ACİL DURUM FRENLERİ

Önler: bağımsız kaliper tipinde, disk frenler.

Arkalar: kendinden merkezleme pa-buçlu kampana frenler.

Çapraz bağlantı hidrolik devre kontrolü.

Vakumlu servofren: 9".

4 kanallı ve 4 sensörlü EBD'li (elektronik fren regulatörü) ABS sistemi.

Balata aşınmasına göre otomatik boşluk ayarlı.

Arka fren hidrolik devresi üzerinde fren regülatörlü (ABS mevcut olmayan tiplerde).

EL FRENI

Kol kumandalı, arka fren pabuçları üzerinde mekanik olarak çalışır.

SÜSPANSİYON

ÖN

Bağımsız tekerlekler, bir traverse bağlı alt salıncak kolları, Mc Pherson tipi.

Off-set helezon yaylar çift etkili te-leskopik hidrolik amortisörler.

Stabilizatör çubuğu (viraj demiri).

ARKA

Bağımsız tekerlekler, uzunlamasına salıncak kolları ve viraj demiri

Helozon yaylar ve çift etkili teleskopik hidrolik amortisörler.

DIREKSIYON

Darbeleri sönümleyen direksiyon simidi (hava yastığı; bazı tiplerde).

Eğimi ayarlanabilir, mafsallı, darbeleri sönümleyen direksiyon mili.

Sürekli yağlı kremayer - pinyon dişli sistemi.

Hidrolik direksiyon.

Sürekli yağlı mafsallar.

Asgari dönüş dairesi çapı:10,4 metre

Direksiyon turu: 2,65 tur

Motor çalışır durumda iken, direksiyonu 15 sa- niyeden fazla bir süre için sonuna kadar çevirmeyiniz; ses yapabilir ve hidrolik sistem zarar görebilir.

TEKERLEKLER

Preslenmiş çelik veya alaşımlı (bazı tiplerde) jantlar. Her iki jant tipi için özel bijonlar (farklı boyutlarda ve diğer jant tipine uygun olmayan).

Radyal tubeless lastikler. Onaylanmış tüm lastikler otomobilin belgelerinde belirtilmiştir.

Güvenli sürüş için, otomobil üzerindeki tekerleklere aynı tip ve marka lastikler takılmalıdır.

ÖNEMLİ Tubeless lastiklerde kesinlikle iş lastik kullanmayınız. Alaşımlı jantlarda herhangi bir saç jant ile uyumlu olmayan özel bijonlar kullanılmıştır (yedek lastik hariç).

YEDEK LASTİK

Preslenmiş çelik jant.

Otomobilin normal lastikleri boyutunda tubeless lastik.

KAR LASTİKLERİ

Otomobilin normal lastikleri boyutunda kar lastiği kullanınız.

KAR ZİNCİRLERİ

Sadece küçük profilli zincir kullanınız. "Kar zincirleri" bölümüne bakınız.

ÖN DÜZEN AYARLARI

Janttan janta ölçülen ön tekerlek toein değeri: -1±1 mm. Rakamlar otomobilin tüm donanımıyla normal çalışma durumu içindir.

Tipi	Jant	Lastik
1.2 8V	5.00B × 13H ET44	165/80 R13 82T
1.2 16V	5^1/_2B × 14H ET44 5^1/_2B × 14CH ET44 (*)	175/70 R14 84T
1.6 16V	5^1/_2B × 14H ET44 5^1/_2B × 14CH ET44 (*)	175/70 R14 84H
1.6 16V Sporting	5^1/_2 × 14ET44	185/60 R14 84H

(*) Alasimli jantlar (HL versivonu)

IMPETUS2 (Yönlü) LASTİK

Bazı 175/70 R14 84H tip lastiklerde deseninin yönlü olmasından dolayı maksimum çekiş, su kanallarının yağışlı havalarda maksimum performansta su tahliye edebilmesi, kısa mesafede durabilme ve düzenli bir aşınma sağlayan IMPETUS2 (yönlü) lastikleri mevcuttur.

Bu lastik yönlü olup, otomobil altındaki pozisyonuna göre ve otomobilin gidiş yönüne bağlı olarak jantlanmalı ve lastiğin yön işaretine göre takılmalıdır. Lastiğin her iki yanak bölgesinde yönlü olduğunu ve dönüş yönünü gösteren markalama mevcuttur.

LASTİK ÜZERİNDEKİ BİLGİLERİN DOĞRU OLARAK OKUNMASI şekil 7

Aşağıda lastiklerin üzerindeki tanıtıcı işaretlerin okunabilmesi için gerekli olan bilgiler verilmektedir.

Örnek: 175/70 R 14 84 T

175 = Lastiğin nominal taban genişliği (iki yan taraf arasındaki mesafe, mm)

70 = Lastiğin genişlik/yükseklik (H/S) oranı (yüzde olarak)

R = Radyal

14 =jant çapı (inç olarak) (∅)

84 = Lastiğin yük endeksi

T = Lastiğin maksimum hız endeksi

Lastiğin maksimum hız endeksi

Q = 160 km/saate kadar
R = 170 km /saate kadar
S = 180 km /saate kadar
T = 190 km /saate kadar
U = 200 km /saate kadar
H =210 km /saate kadar
V =240 km /saate kadar
W =270 km /saate kadar
Y = 300 km /saate kadar

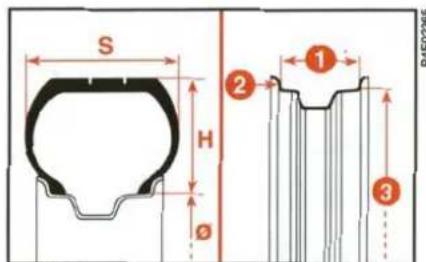

şekil 7

Lastiğin yük taşıma endeksi

60 = 250 kg	84 = 500 kg
61 = 257 kg	85 = 515 kg
62 = 265 kg	86 = 530 kg
63 = 272 kg	87 = 545 kg
64 = 280 kg	88 = 560 kg
65 = 290 kg	89 = 580 kg
66 = 300 kg	90 = 600 kg
67 = 307 kg	91 = 615 kg
68 = 315 kg	92 = 630 kg
69 = 325 kg	93 = 650 kg
70 = 335 kg	94 = 670 kg
71 = 345 kg	95 = 690 kg
72 = 355 kg	96 = 710 kg
73 = 365 kg	97 = 730 kg
74 = 375 kg	98 = 750 kg
75 = 387 kg	99 = 775 kg
76 = 400 kg	100 = 800 kg
77 = 412 kg	101 = 825 kg
78 = 425 kg	102 = 850 kg
79 = 437 kg	103 = 875 kg
80 = 450 kg	104 = 900 kg
81 = 462 kg	105 = 925 kg
82 = 475 kg	106 = 950 kg
83 = 487 kg

JANT ÜZERİNDEKİ

BİLGİLERİN DOĞRU

OLARAK OKUNMASI şekil 7

Aşağıda jantların üzerindeki tanıtıcı işaretlerin okunabilmesi için gerekli olan bilgiler verilmektedir.

Örnek: 5 I/2 B x I4 H2

5 1/2 = Jant genişliği (inç olarak)
B = Lastik topuğunun oturduğu jantın yan çıkıntısının profili (2)
14 = Lastiğin takıldığı jantın çapı (inç olarak) (3 = ∅)
H2 = "Hump" şekli ve numarası (tubeless lastiğin oturduğu jant üzerindeki kanalın şekli)

ELEKTRİK SİSTEMİ

Sistem voltaji: 12 Volt

AKÜ
Negatif şasi.

	Kapasite20 saat deşarjdeğeri	Soğuktamotor çevir-me gücü(-18°C)
1.2 8V	50 Ah	250A
1.2 16V	50 Ah	250A
1.6 16V	50 Ah	250A

ALTERNATÖR

Doğrultucu köprü ve entegre elektronik voltaj regülatörü. Motor çalıştırılır çalıştırılmaz, akü şarj etmeye başlar.

	Maksimum nominal çıkış
1.2 8V	65A
1.2 8V (*)	90A
1.2 16V	65A
1.2 16V (*)	90A
1.6 16V	80A
1.6 16V (*)	90A

(*) Manuel klimali tipler

MARŞ MOTORU

Elektrik sistemi üzerinde; yanlış bir şekilde veya sistemin teknik özelliklerini dikkate alınmadan yapılacak değişiklik veya tamiratlar, yangın tehlikesi ile birlikte arızalara sebep olabilirler.

PERFORMANS

BOYUTLAR

Motor açıldıktan sonra maksimum hızlar, km/saat cinsinden:

	1.28V	1.216V	1.616V	1.616VSporting	1.216VSpeedgear
1. vites	37	39	44	44	-
2. vites	67	71	81	81	-
3. vites	97	104	118	120	-
4. vites	129	137	156	165	-
5. vites	155	169	188	195	162
Geri vites	37	39	44	44	-

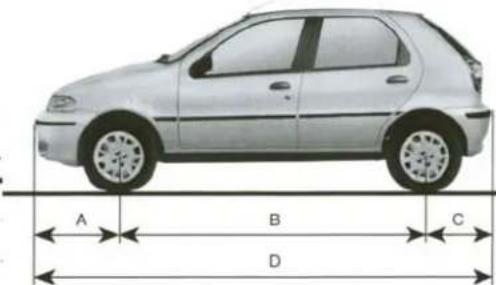

şekil 8

Bagaj hacmi (VDA standardı):

- Normal şartlar altında; 280 dm ^3 .

- Koltuklar katlanmış halde ve yan camların yüksekliğine kadar yüklü: 650 dm ^3 .

AĞIRLIKLAR

Ağırlıklar (kg)	1.28V	1.216V	1.216V Speedgear	1.616V	1.616V Sporting
Boş ağırlık (yakıt, yedek lastık, takımlar ve aksesuarlar dahil):	950	950	990	975	1045
Sürücü dahil otomobilin taşıyabileceği yük (*):	480	480	480	480	455
İzin verilen azami yük (**)- ön aks:	800	800	800	800	800
- arka aks:	800	800	800	800	800
- toplam:	1455	1455	1495	1525	1525
Römork çekme kapasitesi:- frenli römork:	1000	1000	1000	1000	1000
- frensiz römork:	400	400	400	400	400
Azami portbagaj yükü:	50	50	50	50	50

(*) Otomobil özel ekipmanlara sahip ise; yüksüz ağırlık artacagından dolayı, izin verilen azami yük değerleri de azalır.
(**) Aşılmaması gereken yükler. Sürücü bagajdaki ve/veya otomobildeki diğer yükleri yükleri bu limitlere uyacak şekilde düzenlemelidir.

KAPASİTELER

	1.2 av		1.2 16v		1.2 16v Speedgear		1.6 16v -1.6 16v Sporting		Tavsiye edilenürünler
	litre	kg	litre	kg	litre	kg	litre	kg
Yakit deposu:Rezerv yakit:	485,5÷7,5	-	485,5÷7,5	-	485,5÷7,5	-	485,5÷7,5	-	Minimum 95 oktanlı (R.O.N.)süper kurşunsuz benzin
Motor soğutma sistemi-Isıticılı-Manuel klimalı	5,85,9	6,06,1	6,06,0	6,26,2	6,06,0	6,26,2	6,96,6	7,16,8	%50 saf su vePARAFLU ^11 karışımı
Karter:Karter ve filtre:	2,52,8	2,22,5	2,52,8	2,22,5	2,52,8	2,22,5	3,53,8	3,13,4	SELENIA 20K (☐)
Manuel vites kutusu:/diferansiyel	2,0	1,73	2,0	1,73	-	-	2,0	1,73	TUTELA CAR ZC 75 SYNTH
Otomatik vites kutusu	-	-	-	-	3,6	3,24	-	-	TUTELA CVT-NG
Hidrolik direksiyon	0,68	0,54	0,68	0,54	0,68	0,54	0,68	0,54	TUTELA GI/A
Sabit hız mafsalları ve körükler	-	0,075	-	0,075	-	0,075	-	0,075	TUTELA MRM 2
Ön ve arka hidrolik frendevreleri	0,4	-	0,4	-	0,4	-	0,4	-	TUTELA TOP 4
Kavrama/fren hidrolik devreleriABS'li	0,45	-	0,45	-	0,45	-	0,45	-	TUTELA TOP 4
Ön/arka cam yıkamasivısı deposu:	2,3	-	2,3	-	2,3	-	2,3	-	Sulandırılarak veyasulandırılmadan DPI

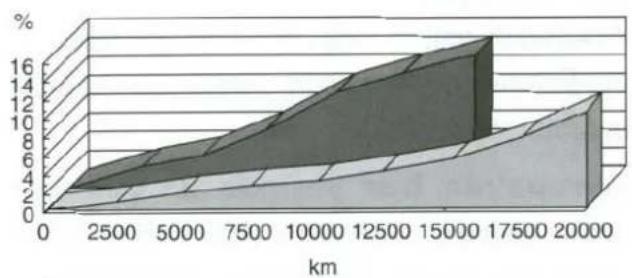

(☐) Özellikle sert iklim koşullarında kullanılan otomobillerde SELENIA PERFORMER SAE 5W-30 motor yağı kullanılması tavsiye edilir.

YAĞ VE SIVILARIN TEKNİK ÖZELLİKLERİ

KULLANILABİLECEK ÜRÜNLER VE ÖZELLİKLERİ

Kullanılan ürün	Otomobilin en iyi şekilde çalışmasını sağlamak için kullanılan yağ ve sıvıların teknik özellikleri	Tavsiye edilen yağlar ve sıvılar	Kullanım yerleri
Benzinli motor yağları (☐)	ACEA A3 ve API SJ spesifikasyonlarını karşılayan, sentetik çok dereceli SAE 10W-40 yağı	SELENIA 20K
	ACEA A1 ve API SJ spesifikasyonlarını karşılayan, sentetik çok dereceli SAE 5W-30 yağı	SELENIA PERFORMER

(☐) Özellikle sert iklim koşullarında kullanılan otomobillerde SELENIA PERFORMER SAE 5W-30 motor yağı kullanılması tavsiye edilir.

Kullanılan ürün	Otomobilin en iyi şekilde çalışmasını sağlamak için kullanılan yağ ve sıvıların teknik özellikleri	Tavsiye edilen yağlar ve sıvılar	Kullanım yerleri
Transmisyon için yağlar ve gresler	SAE 75W-80 EP sentetik yağı. API GL 5 ve MIL - L - 2105D spesifikasyonlarını karşılar.	TUTELA CAR ZC 75 SYNTH	Mekanik vites kutuları ve diferansiyeller
	Sentetik bazlı, sürekli değişken otomatik vites kutusu yağı	TUTELA CYT-N.G.	Otomatik vites kutuları
	ATF DEXRON II D LEV tipi yağ	TUTELA GI/A	Hidrolik direksiyon kutusu
	Molibden disülfit, lityum-sabunlu gres, idrorepellente, suya dayanıklı. N.L.G.I. sınıfı 2	TUTELA MRM 2	Sabit hız mafsalları
Fren ve kavrama hidrolik sıvısı	Sentetik: F.M.V.S.S. no. 116, DOT 4, ISO 4925, SAEJ-1704, CUNA NC 956-01	TUTELA TOP 4	Fren ve kavrama hidrolik kumandaları
Radyatör antifrizi	Etilen glikol esaslı, koruyucu antifriz: CUNA NC 956-16	PARAFLU ^11	%50 karışım -35°C'ye kadar Paraflu ^11
Ön/arka cam yıkama sıvısı	Su, alkol ve katkıların karışımı: CUNA NC 956-11	DPI	Sulandırılarak veya su katılmadan kullanılmalıdır.

YAKIT TÜKETİMİ

Aşağıda litre/100 km olarak verilen yakıt tüketimi değerleri Avrupa direktifleri göre yapılan uygunluk testleri sonucunda belirlenmiştir. Bu standartlar; otomobilin günlük kullanım şartlarına dayalı, gerçeğe uygun yakıt tüketim değerlerini belirler. Yakıt tüketim değerleri ölçüm prosedürü aşağıdaki koşullar altında gerçekleştirilmektedir.

- Motor soğuk iken yola çıkılır ve otomobil şehir içinde yerleşim bölgelerindekine benzer şartlarda kullanılır.

- Otomobil, şehir dışı trafiğindeki ne benzer şartlarda kullanılır; sürüş hızı 0-120 km/saat arasında değişiklik gösterir.

- Ortalama yakıt tüketimi; otomobil yaklaşık %37 normal şehir içi trafikte ve yaklaşık %63 şehir dışı trafikte kullanılarak elde edilir.

ÖNEMLİ Yol durumu, trafik, hava şartları, sürüş şekli, donanımlar-aksesuarlar, otomobildeki yük, portbagaj ve otomobilim genel durumu, aerodinamik özellikleri etkileyebilir ve gerçek yakıt tüketim değerleri, tabloda verilen değerlere göre farklılık gösterebilir ("Çevreye saygı ekonomik kullanım" bölümüne bakınız).

1999/100/ CE normlarına göre yakıt tüketimi	1.28V	1.216V	1.216V Speedgear	1.616V - 1.616V Sporting
Şehir içinde	8,8	9,0	10,9	11,5
Şehir dışında	5,8	5,3	6,0	6,0
Kombine	6,9	6,7	7,8	8,0

CO₂ EMİSYONLARI

Egzoz gazları içindeki CO₂ emisyonları kombine kullanımda tespit edilmiştir.

1999/100/CE normlarına göre egzoz emisyonları CO2 (g/km)	1.28V	1.216V	1.216V Speadgear	1.616V	1.616V Sporting
	164	158	185	190	190

ELEKTRİK BAĞLANTI ŞEMASI VE İLAVE ÜNİTELER şekil 2

şekil 2
(*) Akü pozitif + ucu
A. Sigorta kutusu - B. Ön sol kapı üzerindeki tweeter hoparlör - C. Ön sağ kapı üzerindeki tweeter hoparlör - D. Ön sol kapı üzerindeki woofer hoparlör - E. Ön sağ kapı üzerindeki woofer hoparlör - F. Radyo - G. Arka sağ full-range hoparlör - H. Arka sol full-range hoparlör - I. Anten - L. Ön sol kapı üzerindeki bağlantı soketi - M. Ön sağ kapı üzerindeki bağlantı soketi.

Kablo renkleri:

$$ \mathbf {H} = \text { Gri } $$

$$ \mathbf {N} = \text { S i y a h } $$

$$ \mathbf {A G} = \text { Lacivert / sari } $$

$$ \mathbf {A R} = \text { Lacivert / kirmizi } $$

$$ \mathbf {B N} = \text { Beyaz / siyah } $$

$$ \mathbf {C N} = \text { O r a n j / s i y a h } $$

$$ \mathbf {C V} = \text { Oranj / yeşil } $$

$$ \mathbf {G V} = \text { Sari / yeşil } $$

$$ \mathbf {L N} = \text { Mavi / siyah } $$

$$ \mathbf {N Z} = \text { S i y a h / m o r } $$

$$ \mathbf {R B} = \text { Kirmizi } / \text { beyaz } $$

$$ \mathbf {R N} = \text { Kirmizi / siyah } $$

$$ \mathbf {S N} = \text { Pembe / siyah } $$

RÖMORK ÇEKİ KANCASI

şekil 3

MONTAJ SEMASI

Şekil 3'te çeki kancasının gövdeye bağlanacağı noktalar gösterilmektedir.

Çeki kancası bu noktalardan ⚙, 8 adet M8 ve 6 adet M10 vidalar ile tespit edilmelidir.

1 plakanın kalınlığı minimum 5 mm; 2 plakanın kalınlığı minimum 6 mm kalınlığında olmalıdır.

ÖNEMLİ Üzerinde;

BAĞLANTİDAKİ MAKSİMUM YÜK 70 kg

yazan, uygun boyutlarda ve uygun malzemeden yapılmış, rahatlıkla görülebilecek bir plakanın, bağlantı ile aynı yüksekliğe takılması gereklidir.

Montajdan sonra, egzoz gazlarının içeri sızmasını önlemek için, bağlantı de-

liklerinin sızdırmazlığını sağlayınız.

SPEEDGEAR OTOMATİK VİTES

VİTESİN KULLANILIŞI

ÖNEMLİ Otomatik vitesin doğru olarak nasıl kullanılacağından emin olmanız için bu bölümü tamamen okumanız gereklidir. Bu şekilde, motorun çalıştırılmasından itibaren doğru işlemleri yapmanız mümkün olacaktır.

Vites kolu pozisyonları şekil I

P = Park

R = Geri

N = Boş

D = Otomatik ileri vitesler - Drive

L = Kısa oranlı fonksiyonlu otomatik ileri vites - Low

+ = Sıralı olarak bir üst vitesse geçme

- = Sıralı olarak bir alt vitesse geçme

MOTORUN ÇALIŞTIRILMASI

• Motor rölantide iken fren pedalına basarak otomobilin hareket etmesini engelleyiniz.
• Arzu ettiğiniz vites pozisyonunu seçiniz.
• Ağır ağır gaza basınız. Otomobil hareket edecek, vites otomatik olarak seçilen pozisyona göre kendisini ayarlayacaktır.

şekil I

Motor sadece vites kolu P veya N pozisyonlarında iken çalışır.

Kontak anahtarı MAR pozisyonunda iken vites kolunun her defasında seçilen pozisyona getirilmesi gösterge tablosundaki dijital ekranda görülmekte-dir (şekil 2).

şekil 2

Vites seçimleri P'den R'ye, R'den P'ye, N'den R'ye doğru yapılırken olası yanlışları önlemek için bu değişim işlemleri bir emniyet butonu ile garanti edilmiştir. Bunun için bu pozisyon seçimleri şöyle yapılmalıdır:

• otomobil hareketsiz olacaktır,
• kontak anahtarı MAR konu-munda olacaktır,
• fren pedali basili tutulacaktır,
• vites kolu pozisyonunun değiştirilirken şekil 3'teki A butonuna basılacaktır.

şekil 3

MANUEL VİTES DEĞİŞİM MODELİ

Vites kolunu D pozisyonundan sola çekiniz:

• kolu + işaretine getiriniz. bir üst vitese takma
• kolu – işaretine getiriniz. bir alt vitese takma

Her vites değişimi göstergede görülür ve her olası yanlış kontrol ünitesi tarafından engellenir. Eğer motor devri gerekiyor/uygun ise bir alt vite-se geçebilmesine müsaade edilmektedir.

Manuel vites değişim modeli, sabit dişli oranlı bir vites kutusu gibi çalışmaktadır ve dişli oranları:

• 1.2 16v EL tipleri için 6 vites

Motor devri kabul edilen devir/dakıkanın üstüne çıktığında veya altına indiğinde elektronik ünite devreye girerek devir oranını (vitesi) değiştirmektedir.

Otomatik vitesin uzun ömürlü olmasını sağlamak için içerisindeki yağ yüksek ıslara ulaştığında elektronik ünite devreye girer ve manuel vites değişim modelini iptal ederek otomatik vites fonksiyonunu devreye sokar. Yağ ısısı normale döndüğünde manuel vites kullanım modeli tekrar devreye girer.

OTOMATİK VİTES KULLANIM MODELİ

Şekil 3'te A ile gösterilen butona basmadan L veya D ve manul vites kullanımı modülünde iken herhangi bir vitesten, D (Drive) konumuna geçmek mümkündür.

En mükemmel vites seçimi elektronik ünite tarafından otomobilin hızı ve motor devrine göre yapılır (gaz pedalının pozisyonu).

Motordan istenen performansın düşük olması durumunda vites yakıt sarfiyatının az olması için uzun dişli oranlarına geçer. Motordan talep edilen performans dereceli olarak artırıldığında vites daha yüksek sıratlere ulaşmak için kısa dişli oranlarını seçmektedir. Bunlar iyi bir akselerasyon ve kapış sağlar.

Otomobilin seri bir şekilde hızlanması için gaz pedalına sonuna kadar basılır; daha fazla basılması durumunda pedal sertleşir ve bu sert noktadan sonra Kick Down fonksiyonu (ani hızlanma) devreye girer ve motordan daha fazla randıman alınır (kapış ve akselerasyon).

Otomatik ileri vites (D)

D (Drive) pozisyonu şehir içi ve şehir dışı yollarda kullanılır.

Vites kolunun P'den D'ye, N'den D'ye ve R'-den D'ye alınması özellikle otomobil duruyor, motor rö- lantide ve gaz pedalı tamamen bırakılmış vaziyette yapılmalıdır.

Şekil 3'te B ile gösterilen ve vites kol kapağının üzerinde bulunan butona basarak rahat ve egzoz gaz emisyonlarını azaltan bir kullanım sağlayabilirsiniz. Bu strateji devreye girdiğinde dijital göstergede görünmektedir (şekil I-E).

Manuel vites kullanım modelinde bu fonksiyon yoktur ve sadece otomatik kullanım D konumuna geçildiğinde oluşmaktadır.

Kısa dişli oranları kullanarak ile-ri viteslerde kullanma (L)

L pozisyonu vites kutusunun kısa dişli oranları kullanıp otomatik olarak ve motor freninden yararlanarak inişli/yokuşlu parkurlarda ve sportif kullanım imkanı sağlar.

L pozisyonu seyir esnasında ve sorunsuz seçilebilir. Bunun için hangi süratte olursanız olun yavaşlama hareketlerinde de kullanılabilir; motor freninden alınan maksimum verim 90 km/saatin altındaki hizlarda olmaktadır.

Otomobil vites kolu L pozisyonunda kullanılıp çok iyi motor performansları elde edildiğinde yakıt sarfiyatı da artar.

N pozisyonu (bos)

Mekanik kumandalı bir vites kutusunun boşta pozisyonu ile aynıdır.

Vites kolunu N pozisyonundan çıkartmak için ayağınızı gaz pedalından

kaldırınız. Motorun rölanti devrinde sabitlendiğinden emin olunuz. Ayrıca önceki paragraflarda MOTORUN ÇALIŞTIRILMASI bölümünde görülen uyarı ve anlatımlarıda dikkate almalısınız.

Vites kolu N pozisyonunda iken motor çalıştırılabilir.

Geri Vites (R)

Otomobil durmadan geri vitesse geçirmeye çalışmayınız. Bu arada motor

rölantide ve gaz pedalı tamamen bırakılmış olmalıdır. MOTORUN ÇALIŞTIRILMASI bölümündeki uyarılara dikkat ediniz.

Vites kolu R pozisyonunda iken motoru çalıştırmak mümkün değildir.

Kontak anahtarı MAR konumunda iken geri vitesse takıldığında arka fren lambaları yanar ve bir sesli uyarı ile sürücü ikaz edilir.

OTOMOBİLİN DURDURULMASI

• Gaz pedalını bırakınız
• Fren pedalına basıniz.

Yokuşlarda ve motor çalışıyor iken otomobili fren pedalı ile durdurunuz. Gaz pedalına basmayınız. Uzun süreli durmalarda vites kolunu P (Park) pozisyonuna getiriniz ve MOTORUN ÇALIŞTIRILMASI bölümündeki uyarı ve açıklamaları dikkate alınız.

Otomobil hareketsiz iken motor çalışıyor ve vites kolu D, L, R pozisyon-

larının birinde ve manuel vites kullanım fonksiyonu geçerli ise otomobilin, motorun rölantide çalışıyor olması nedeniyle kaymaması için fren pedalına basılmalıdır.

Park (P) pozisyonu

P pozisyonu hareketli tekerleklerin kilitienme olayını gerçekleştirir.

Bu pozisyon otomobil duruyor iken seçilmeli ve el freni de çekilmelidir. Bu konuda da MOTORUN ÇALIŞTIRILMASI bölümüne bakmanız tavsiye olunur.

Kontak anahtari sadece (STOP pozisyonunda iken) vites kolu P konumunda

ise çıkartılabilir.

Acil durumlarda (arıza, boşalmış akü, vs) kontak anahtarı vites kolu P pozis-yonunda olmasa dahi çıkartılabilir.

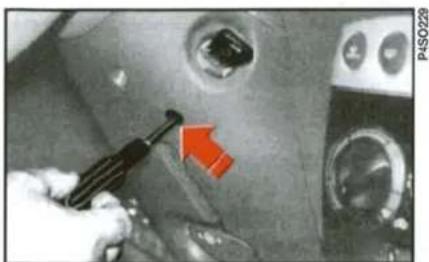

Takımlar ile verilen tornavidayı kullanarak şekil 4'de gösterildiği gibi direksiyon mili kaplaması üzerindeki tespit vidasını sökerek kontağı çıkartınız.

OTOMOBİLİN PARK EDİLMESİ

El frenini çekip vites kolunu P pozisyonuna getiriniz ve MOTORUN ÇALIŞTIRILMASI bölümünde verilen bilgileri de dikkate alarak hareket ediniz. Ayrıca tekerlekleri çevrilmiş durumda bırakınız.

Eğer otomobil fazla eğimli bir yerde park edilmiş ise tekerleklerin taş veya takoz ile de sabitlenmesi tavsiye olunur.

Akünün boşalmaması için kontak anahtarını MAR pozisyonunda bırakmayınız. Otomobilden inerken kontak anahtarını daima yanınıza alınız.

Çocukları otomobilde yalnız bırakmayınız.

Sesli Uyarı

Sesli uyarılar aşağıdaki durumlar oluştuğunda devreye girer.

1) Vites kolu geri vitesse takıldığında (R),
2) Kontak anahtarı STOP konumunda ve vites kolu P pozisyonunda değil iken,
3) Sürücü kapısı kontak anahtarı MAR konumunda ve vites kolu P pozisyonunda değil iken.

Otomatik vites kutusu içerisindeki yağ sadece mekanik hareketli parçaların yağlanması ve soğutulması için değil viteslerin hidrolik fonksiyonu içinde temel unsurdur. Bunun için vites kutusu içerisinde bulunan ve maksimum önemi olan bu yağın daima H ve C referansları arasındaki seviyelerde olması gerekir.

Tavsiye edilen yağ tipi: Tutela CVT NG: sentetik bazı aşınma önleyici, sür-tünme özelliği olan katkılar ihtiva eden bir yağdır. Her 40.000 km'de değiştirilmelidir.

Eğer yağ seviyesi çok sık olarak düşüyorsa otomobili bir yetkili Tofaş servisine götürünüz.

Vites kutusu yağ seviyesinin kontrolü için motor bölümünde bir yağ ölçme çubuğu bulunmaktadır (şekil 5).

Ölçme çubuğunun takıldığı yuvadan vites kutusuna yağda koyulabilmektedir.

Yağ seviyesinin daima yağ seviye kontrol çubuğu üzerindeki MIN ve MAX işaretlerine denk gelmesi gereken H ve C referansları arasında olması gerekir.

Yağ seviye ölçümü esna- sında yağ çubuğunu bir bez ile temizlemeli fakat vites kutusu supaplarını tıkamaması için çubuğun üzerinde herhangi bir lif veya artık kalmamasına dikkat edilmelidir.

Otomatik vites kutusu yağ seviye kontrolü, ilave- si ve değişimini kesinlikle bir yetkili Tofaş servisinde yaptırınız.

Acil durumda yapılacaklar .. 98

Ağırlıklar 161

- otomobilin takviye ile çalıştırılması 100

- optik hidrometre göstergesi 140

- şarj durumunun kontrolü..... 140

- teknik özellikleri 159

- yeniden şarj edilmesi...... 118

Alternatör 159

Ampul değişim

- ampul tipleri.... 106

- genel bilgiler.... 106

Anahtarlar 13-23

Araç sahibi tarafından satın alınan aksesuarlar 97

Araç tanıtım plakaları...... 151

Arka cam rezistans butonu ..... 17-55

Arka cam yıkama

- kumanda....15-54

- süpürgeler.... 144

- su fiskiyeleri.... 145

- sivi seviyesi 135

Arka sis lambaları

- ampul değişimi 110

- devreye alma/çıkartma düğmesi....17-55

Bagaj

- bagaj yükleme alanının genişletilmesi 64

- beşinci kapının açılması/kapatılması ...... 18-63

- ampul değişimi 112

- eşya rafının (şapkalık) çıkartılması 65

Bakım

- ilave kontroller 128

- periyodik bakım 125

- periyodik bakım tablosu ..... 126

- yıllık bakım planı 128

Bir kaza olması 122

Boya

- boya tanıtım plakası...... 152

- otomobilin boyasının korunması 147

Boya tanıtım plakası...... 152

Boyutlar 160

Buğu çözme fonksiyonu (defrost)......48-50

Cam yıkama

- kumanda....15-53

- cam yıkama sıvı seviyesi ..... 135

Camlar

- elektrik kumandalı camlar ..18-62

- manuel kumandalı camlar .... 18-62

- temizlenmesi.... 148

Cep telefonları 97

Ceki k

eki kancasının takılması ..... 171

Çevrenin korunması.... 79

Çevreye saygili ekonomik kullanım.... 92

Çocuk emniyet kilidi 20-61

Çocukların güvenli bir şekilde taşınması 35

Devin

Devir saati 41

Diferansiyel 155

Dijital saat 41

Dikiz aynaları

- dış dikiz aynası......16-29

- iç dikiz aynası 29

Direksiyon (ayar) 15-28

Direksiyon (teknik özellikler) .. 156

Direksiyon kilidi 13-26

Direksiyon hidrolik seviyesi ..... 135

EBD (elektronik fren regulatörü) 70

El freni....83-156

Elektrik kumandalı camlar...... 18-62

Elektrik sistemi 159

Elektronik kontrol üniteleri..... 141

Emisyon kontrol sistemlerinin bakımı 92

Emniyet kemerleri 14-30

- bakım 34

- genel bilgiler 33

- kullanım 31-32

- yükseklik ayarı 14-31

Eve kadar takip fonksiyonu..... 52

Far ayar tertibati 19-68

Faydali aksesuarlar 97

Fiat şifre sistemi 12-23

Fren/kavrama hidrolik sivi seviyesi 136

Frenler - fren hidrolik seviyesi .... 136 - servis ve acil durum frenleri 156

Geri vites lambası (ampul değişimi).... 110

Gösterge tablosu parlaklık ayarı 59

Gösterge tablosu.... 11-12

Göstergeler 40

Güneş siperlikleri.... 59

Güvenli kullanım
- ABS sistemi ile kullanım ..... 89
- dağlık bölgelerde kullanım ... 88
-direksiyona geçmeden önce 85
- gece kullanım 87
- karli ve buzlu yollarda kullanım 89
- yağmurda kullanım 87
- seyahat esnasinda 86
- siste kullanım 88

Hava dolaşimi 46
Hava filtresi (değişim) 137
Hava yastığı.... 71
Hava yönelticileri 47
Havalandirma.... 48 - kumanda.... 16-47

Hortumlar 144

lik yardım çantası 97
Isitma/havalandırma sistemi ..... 47
Isitma 16-48 - kumanda 16-47

Jantlar 157

- jant üzerindeki bilgilerin doğru olarak okunması ...... 158

Kapilar....20-60

- kapı açma/kapama uzaktan kumandası...... 25

Kar zincirleri 95-157

Karoser
- kod numarasi.... 152
- bakım 146

Kavrama 154

- kavrama hidrolik seviyesi..... 136

Kilometre saati 40

Kısa farlar - kumanda.... 15-51 - ampul değişimi.... 108

Klima sistemi - Bakım...... 146 - Havalandırma...... 48 - Hızlı buğu giderme fonksiyonu 50 - İç hava dolaşımı...... 49 - Isıtma...... 48 - Kumandalar...... 17-47

Kapasiteler....162 Koltuk başlıkları....13-28

Koltuklar - başlıklar .... 13-28 - koltuk ayarları.... 13-27 - koltukların temizlenmesi.... 149

Kontak 26

Kriko 102

Kullanım masraflarının ve emisyonların azaltılması.... 90

Kullanımdan önce...... 8

Kumanda kolları 15-51

- ön sinyal ampulü değişimi.... 109

- yan sinyal ampulü değişimi... 109

- arka aydınlatma ampul değişimi 110

Kumandalar.... 17

Kül tablası 58

Lastikler

- bakım 143

- teknik özellikleri 157

- kar lastikleri 94-157

- lastik hava basınçları .....142-167

- lastiklerin üzerindeki bilgilerin doğru olarak okunması...... 157

- lastik patlaması (değişim) ..... 101

Maksimum hizlar.... 160

Marş motoru (teknik özellikleri) 159

Merkezi kilitleme sistemi.... 20

Motor

- besleme/ateşleme sistemi ..... 154

- motor bölmesinin yıkanması 148

- motor şasi kodları 152

- soğutma sistemi 154

- teknik özellikler 153

- yağlama.... 154

Motor kaputu 19-65

Motor soğutma suyu sıcaklık göstergesi.... 40

Motor soğutma sistemi sıvı seviyesi 134

Motor yağı - seviye kontrolü 133

- yağ tüketimi 134

Motor yağ tüketimi 134

Motorun çalıştırılması - yardımcı akü ile çalışma...... 100

- iterek ve benzeri şekilde çalıştırılması ....82-101

- acil durumlarda motorun çalıştırılması 82-99

- kontak 26

- motorun durdurulması ...... 83

- motorun çalıştırılması...... 81

- motorun ıstilması 82

Otomatik vites (Speedgear)... 172

Otomatik vites kutusu Speedgear (teknik özellikler) 154

Otomatik vites kutusu yağı (değişim)...... 177

Otomobilin bakımı...... 124

Otomobilin çekilmesi.... 121

Otomobilin içi 149

Otomobilin kaldırılması...... 119

Otomobilin kullanışı...... 80

Otomobilin tanıtımı...... 22

On cam/arka cam yıkama sivi seviyesi.... 135

Ön cam sileceği

- kumanda....15-53

- silecek süpürgeleri.... 144

- su fiskiyeleri.... 145

Ön düzen ayarları.... 157

Ön gerdiriciler 39

Ön panel....9-10

Ön sis lambaları

- devreye alma/çıkartma butonu.... 17-55

- ampul değişimi...... 110

Park etme 83

Park lambaları

- kumanda 15-51

- ön ampul değişimi...... 109

-arka ampul değişimi....110

Plaka lambasi.... III

Polen filtresi (değişim) 137

Port bagaj ve kayak taşıyıcı...... 67

Römork çekilmesi.... 93

Selektor 15-52

Semboller 4

Ses sistemi - anten 77

- elektrik şeması 170

- standart donanımlar.... 75

Sigortalar 113

Sinyal lambaları 15-52

Stop lambası (ampul değişimi) ..... 111

Süspansiyon 156

Sasi kod numarasi 152

Takimiar 102

Tavan lambası - kumanda.... 57 - ön ampul değişimi .... 112

Tekerlekler - bakım .... 143 - değişim .... 101 - ön düzen ayarları .... 157 - özellikleri.... 157

Teknik özellikler 150

Torpido gözü - ampul değişimi 112

Uyarı lambalari

- ABS sistemi etkin bir şekilde çalışmıyor uyarı lambası 44

- arka cam rezistansi uyari lambası 44

-arka sis lambasi 44

- akü şarj uyarı lambası 42

- el freni çekili uyarı lambası..... 43

- enjeksiyon sisteminde arıza uyarı lambası 42

- Fiat şifre sistemi uyarı lambası 44

- fren hidroliği yetersiz uyarı lambası 43

- hava yastığı arıza uyarı lambası 43

- ikaz lambası 45

- kapılar tam kapanmamış uyarı lambası 43

- motor yağ basıncı düşük uyarı lambası.... 42

- otomatik vites kutusu arızası 45

- ön sis lambaları 45

- sinyal lambaları 45

- soğutma suyu aşırı sıcaklık uyarı lambası 43

- yolcu tarafı hava yastığı devre dışı uyarısı.... 45

- uzun far lambası.... 45

Uzun farlar

- ampul değişimi 108

- kumanda....15-52

- Uzun seyahatlerden önce yapılması gereken kontroller... 96

Uzun süreli park.... 96

üçüncü stop lambası ..... 111

Vitesin kullanılışı 84

Vites kutusu....154

Y ağlar (teknik özellikleri) ..... 163

Yakit

- yakit depo kapağı açma kolu....21-78

- yakit dolum tapası 78

- yakıt kesme düğmesi 56

- yakıt seviye göstergesi ..... 40

- yakıt tüketimi 165

Yakıt depo kapağı.... 77

- Yakıt depo kapağı açma kolu 21-78

Yakıt depo kapağı açma kolu... 21-78

Yakıt kesme düğmesi.... 56

Yakıt seviye göstergesi.... 40

Yakıt tüketimi....165

NOTLAR

YAĞ DEĞİŞİMİNDE UZMANLARİN ÖNERİSİ SELENIA

Satın aldığınız araç teknolojinin en son ürünü olan E yağları ile kullanılmak üzere imal edilmiştir.

Aracınızın yağını değiştirmeniz gerektiğini de, Selenia yağlarını tüm yetkili servislerde bulabilirsiniz.

Avrupa'nın her yerinde 35.000'den fazla motor uzmanı, aracınızın motoru için en iyi koruyucu olarak Sele-nia'yi tavsiye etmektedir.

SELENIA İLE İLGİLİ BİLGİ EDİNMEK İÇİN SERVİS MÜDÜRÜNÜZE DANIŞINIZ.

ARACINIZ İÇİN MÜKEMMEL SEÇİM SELENIA

Yeni araç motoru; en ileri düzeydeki uluslararası spesifikasyonları karşılayan sentetik bazlı bir yağ olan Selenia 20 K ile birlikte düşünülerek geliştirilmiştir.

Selenia, optium performansı ve maksimum korumayı sağlayarak, motorun özelliklerini de iyileştirir.

SELENIA 20K

Normal hava emişli, turbo veya multi-valve (çok subaplı) benzinli motorlar için API SH spesifikasyonlarını karşılayan ve yakıt tasarrufu sağlayan yüksek kalitede bir yağ olan Selenia: %2 ye ulaşan yakıt tasarrufu ve yüksek sıcaklıklarda maksimum stabilite sağlar.

SELENIA PERFORMER

Çok soğuk iklim şartlarında (-35 °C kadar) motorun mükemmel bir şekilde çalışmasını sağlayan özel yağ.

SELENIA TURBO DIESEL

Normal hava emişli, turbo veya multi-valve (çok subaplı) motorlar için geliştirilen bir yağ olan Selenia Turbo diesel:

- motor soğuk iken yüksek seviyede akıcılık

- yüksek sıcaklıklarda maksimum stabilite

- ve motorun çok temiz kalmasını sağlar.

SELENIA WR DIESEL

Çok soğuk iklim şartlarında kullanılan (-35°C kadar) hava emişli turbo veya multi-valve (çok subaplı) motorlar için geliştirilmiş olan özel yağ.

KULLANILMIŞ YAĞ ANALİZİ: 40°C'DE VİSKOZİTE ARTIŞI (*)

SELENIA 20K
REFERANS ÜRÜN
(*) ASTM D445

Yeni teknoloji ürünü motorlar için geliştirilen ve yüksek seviyede kimyasal stabiliteye sahip olan Selenia 20K; motorun daha uzun süre temiz kalmasını temin ederek, yağ değişim periyodunun 20.000 km'ye kadar ulaşmasını sağlar.

SELENIA. BUGÜNÜN MOTORLARININ ARKASINDAKİ GÜÇ

OPAR, OTOMOBİLİNİZ İÇİN TAVSİYE EDİLEN SEÇİMDİR.

SOĞUK LASTİK BASINÇLARI (bar ve psi olarak)

	Lastik	Normal yükte		Tam yükte		Yedek lastik
		Ön	Arka	Ön	Arka
1.2 8v	165/80 R13 82T	1,9 (28)	1,9 (28)	2,2 (32)	2,2 (32)	2,2 (32)
1.2 16v	175/70 R14 84T	1,9 (28)	1,9 (28)	2,2 (32)	2,2 (32)	2,2 (32)
1.2 16v Speedgear	175/70 R14 84T	1,9 (28)	1,9 (28)	2,2 (32)	2,2 (32)	2,2 (32)
1.6 16v	175/70 R14 84H	2,0 (29)	2,0 (29)	2,2 (32)	2,2 (32)	2,2 (32)
1.6 16v Sporting	185/60 R14 84H	2,0 (29)	2,0 (29)	2,2 (32)	2,2 (32)	2,2 (32)

Lastik sıcak iken yapılan ölçümlerde yukarıda verilen değerlere 0,3 bar eklenmelidir.
Kar lastiklerinde basınç değeri otomobil ile verilen lastikler için belirtilmiş olan hava basınç değerinden 0,2 bar fazla olmalıdır.

MOTOR YAĞI DEĞİŞİMİ

Kullanılmış yağı çevreye dökmeyiniz.

Benzinli otomobillerde sadece minimum 95 oktanlı kurşunsuz benzin kullanınız.
