KULLANIM KILAVUZU P3ZMI24750 Profilo

UZAKTAN KUMANDA İLE İLGİLİ AÇIKLAMALAR

P3ZMA12750-P3ZMI12750

P3ZMA18750-P3ZMI18750

P3ZMA24750-P3ZMI24750

PROFiLO

dayanıklı ev aletleri

Lütfen klimanızı kullanmadan önce bu kullanım kılavuzunu dikkatlice okuyunuz.

iÇİNDEKİLER

UzaktankumandanınTutulması 2

UzaktanKumandanınTeknikÖzellikleri 3

İşlev Tuşları 4

LCDÜzerindekiGöstergeler 7

Tuşların kullanılması 8

AUTO(OTOMATİK)Konumu 8

Soğutma/Isıtma/FanKonumu 8

NemalmaKonumu 9

SLEEP(UYKU)Konumu 9

ZamanlayıcıKonumu 10

UzaktankumandanınTutulması

UzaktankumandanınKonumlandırılması

- Uzaktan kumandayı üniteye 8 metrelik uzaklık içerisinde, alıcı gözüne yönelterek kullanınız. Sinyal alındığında bir bip sesi duyulur.

DİKKATEDİLECEKNOKTALAR

• Eğer perdeler, kapılar veya diğer cisimler uzaktan kumandadan gelen sinyallerin kapalı mekân ünitesine gitmesini engelliyorsa, klima işlemeyecektir.
• Uzaktan kumandanın içine herhangi bir sıvının girmesini engelleyiniz. Uzaktan kumandayı doğrudan güneş ışığına veya ısıya maruz bırakmayınız.
• Eğer kapalı mekân ünitesindeki kızıl ötesi sinyal alıcısı doğrudan güneş ışığına maruz bırakılırsa, klima düzgün biçimde işleyemeyebilir. Güneş ışıklarının alıcının üzerine düşmesini önlemek için perdelerden yararlanınız.
• Eğer başka elektrik cihazlar uzaktan kumandaya tepki verirse, bu cihazları ya taşıyınız ya da bulunduğunuz yerdeki bayiinize danışınız.

Pillerindeğiştirilmesi

Uzaktan Kumandanız arka tarafına yerleştirilen ve bir kapakçıkla korunan iki adet (R03/LR03X2) kuru pille çalışmaktadır.

(1) Kapağı bastırıp kaydırarak çıkarınız.
(2) Eski pilleri çıkarıp, (+) (-) uçlarına uyarak yerine yenilerini takınız.
(3) Kapağı konumuna geri kaydırarak yeniden takınız.

NOT: Piller çıkarıldığında kumandadaki tüm programlamalar silinir. Yeni pilleri taktıktan sonra kumandanın yeniden programlanması gerekmektedir

DİKKATEDİLECEKNOKTALAR

• Kullanılmış ve yeni pilleri veya farklı tipte pilleri birlikte kullanmayınız.
• Uzaktan Kumanda 2 ya da 3 ay gibi bir süre kullanılmayacaksa piller çıkarılmalıdır.
• Kullanılmış pilleri satış noktalarında bulunan özel atık pil kutularına atınız.

UzaktanKumandanınTeknikÖzellikleri

ModelR16B2/BG(C)E
Ölçülen Voltaj	3.0V (R03/LR03 2 kuru pil)
CPU Yayım Sinyalinin En Düşük Voltajı	2.4V
Sinyal Alma Mesafesi	8m (3.0 gerilim kullanılırken, 11m alır)
Ortam	-5 C 60 C~

PerformansÖzellikleri

1. İşletim konumu: AUTO (Otomatik) COOL (Soğutma) DRY (Kurutma) HEAT(Isıtma) (Sadece soğutmalı model olmaksızın) ve FAN.
2. 24 saatlik Zamanlayıcı Ayarlama İşlevi.
3. Kapalı Mekan Ayarı Sıcaklık Aralığı : 17° C\~30° C
4. LCD (Sıvı Kristal Ekran) tam işlevi
5. Arka Işık

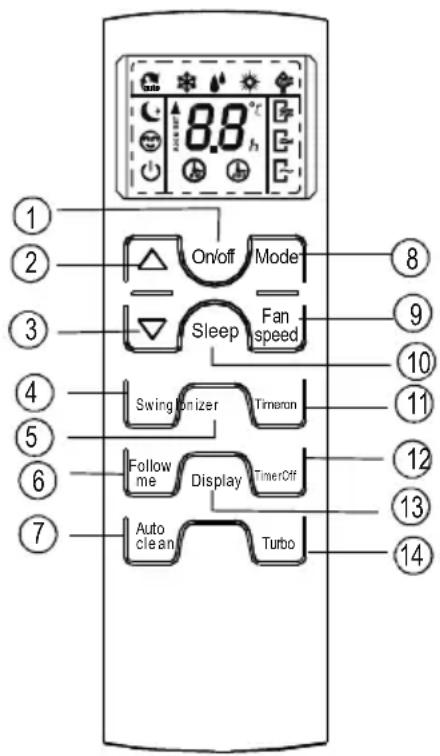

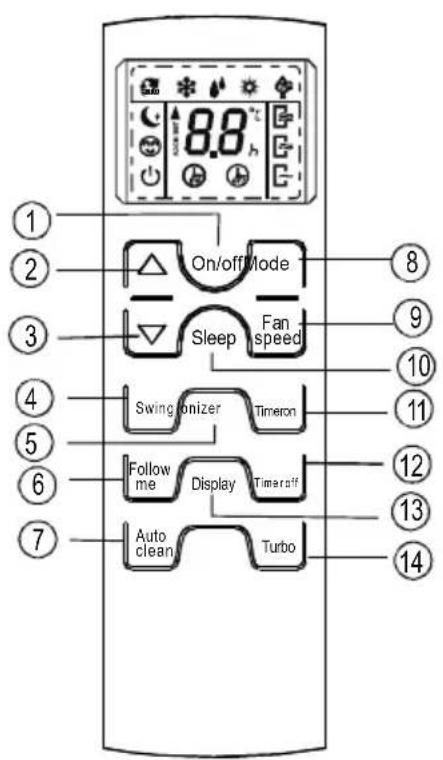

İşlevTuşları

8.8°C On/off Mode Sleep Fan Speed Swing lonizer Tmronon Follow me Display TimerOff Auto clean Turbo

ÖNEMLİ:

Resim sadece açıklamaya yöneliktir.

Tuş işlevleri klimanın özelliklerine göre değişiklik gösterir. Örneğin:

Klimanın Turbo özelliği yoksa, kumandadaki Turbo konumu seçildiğinde, klima yanıt vermeyecektir.

Uzaktan kumandayla uygun konumu seçebilmek için KULLANIM KILAVUZU'na bakınız.

① On/off(Açma/kapama)Tuşu

Bu tuşa basıldığında cihaz çalışmaya başlar, tekrar basıldığında çalışma sona erer.

② Temperature(Sıcaklık)AyarıTuşu

Odadaki sıcaklığı 17 C ile 30 C arasındaki bir değere ayarlamak için bu tuşa basınız.

③ Temperature(Sıcaklık)AyarıTuşu

Odadaki sıcaklığı 17 C ile 30 C arasındaki bir değere indirmek için bu tuşa basınız.

4 Swing(Yelpaze)Tuşu

Yatay hava akış yönünü ayarlamak ya da bu özelliği çalıştırmak veya kapatmak için bu tuşu kullanınız.

Yelpazenin hareket açısı her basısta 6 °C olur. Swing (Yelpaze) tuşuna elinizi çekmeden 2 saniye daha basmaya devam ederseniz, yatay yelpaze otomatik olarak Aşağı/Yukarı hareket etmeye başlar.

⑤ Ionizer(İyonyayıcı)Tuşu

Bu tuşa basıldığında İyon yayıcı dinamo devreye girecektir. İyon yayıcı dinamo sayesinde toz ve duman giderilir, odaya temiz hava verilir.

6 Followme(Takip)Tuşu

Follow me (Takip) özelliğini etkinleştirmek için bu tuşa basınız, 😊 sembolü belirir. Uzaktan kumanda bulunduğu yerin gerçek sıcaklığını görüntüler. Uzaktan kumanda, bu sinyali tekrar Follow Me (Takip) tuşuna basana kadar 3 dakikalık aralıklarla klimaya gönderecektir.

7 dakika içerisinde herhangi bir sinyal alınmazsa, Follow Me (Takip) özelliğinin sona erdiğini göstermek için cihazdan bir bip sesi gelecektir.

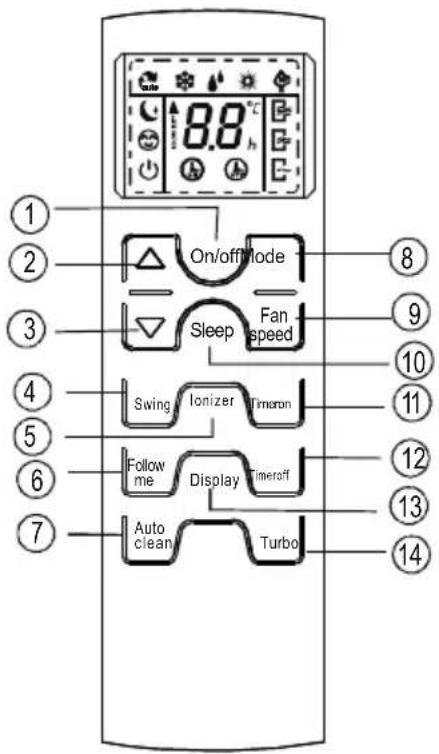

İşlevTuşları(devam)

8.8°C On/off Mode Sleep Fan speed Swing lonizer Timeron Follow me Display Timeroff Auto clean Turbo

7 AutoClean(OtomatikTemizleme)Tuşu (Opsiyonel olup her modelde bulunmamaktadır.) Bu tuşa basıldığında, iç mekân ünitesi otomatik olarak buharlaştırıcıyı temizler. Bu özellik sayesinde ünitenin içerisinde bakterilerin üremesi engellenir ve hava hep temiz kalır.

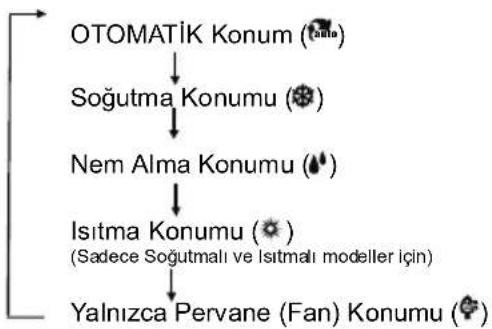

⑧ Mode(Konum)Tuşu Çalıştırma konumunu seçmek için kullanılır. Düğmeye her basıldığında, işletim konumu ok yönünde kaydırılır.

9 Fanspeed(Pervane(Fan)Hizi)Tuşu 4 adımlı fan hızını seçmek için kullanılır: Auto (Otomatik) (Görüntü yok) → Low(Düşük) (C) → Med(Orta) (C) → High(Yüksek) (G)

10 Sleep(Uyku)Tuşu Uyku konumunu açmak-kapamak için kullanılır. Uyku konumunda bu Ⓐ sembol belirir.

TIMERON(ZamanlayıcıyıAçma)Tuşu Otomatik açılma saati ayarını etkinleştirmek için bu tuşa basınız. Her basışla zaman ayarını 30'ar dakikalık artışlarla 10 saate kadar, 1'er saatlik artışlarla 24 saate kadar ayarlayabilirsiniz. Otomatik açılma saati ayarını iptal etmek için ayar 0.0 olana kadar tuşa basmanız yeterlidir.

İşlevTuşları(devam)

8.8°C On/off mode Sleep Fan speed Swing Ionizer Timeron Follow me Display Timeroff Auto clean Turbo

② TIMER OFF (Zamanlayıcıyı Kapama) Tuşu

Otomatik Kapanma saati ayarını etkinleştirmek için bu tuşa basınız. Her basışla zaman ayarını 30'ar dakikalık artışlarla 10 saate kadar, 1'er saatlik artışlarla 24 saate kadar ayarlayabilirsiniz. Otomatik kapanma saati ayarını iptal etmek için ayar 0.0 olana kadar tuşa basmanız yeterlidir.

⑬ Display (Ekran gösterimi) Tuşu

Kapalı mekân ünitesinin üzerindeki ekranı temizlemek için bu tuşa basınız, ekranı aydınlatmak için tekrar basınız.

14 TURBO Tuşu

Yalnızca PTC ıstıcılı modellerde ıstma/ soğutma hızını açmak kapamak için bu tuşu kullanınız.

(Isıtma/Soğutma konumlarında en yüksek seviyede pervane hızıyla çalışır)

Not: Yaklaşık 20 dakika soğutma konumu hızının altında çalışmaya devam ettikten sonra cihaz, otomatik olarak bir önceki ayara dönecektir.

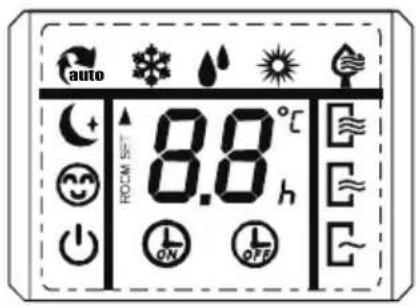

LCDÜzerindekiGöstergeler

Tümögeler, şekildeaçıkbiranlatımda bulunulmasıamacıylagösterilmiştir. Ancak, asıl işletimesnasında, sadeceilgilişlevselögeler ekranpanelindegösterilir.

Otomatik konum
Soğutma konumu
Nem Alma konumu
Isitma konumu
Pervane (Fan) Konumu
SLEEP (UYKU) Konumu
😊 Follow me (Takip) etkin
On/off (Açma/kapama) göstergesi
Sinyal aktarımı göstergesi (Uzaktan kumanda sinyalleri kapalı mekân ünitesine ilettiği zaman bu gösterge bir kez yanar.)
8.8 ^r Sıcaklık ve Zaman göstergesi
Zamanlayıcı Açık Konumu
Zamanlayıcı Kapalı Konumu
Yüksek Pervane (Fan) hızı (High fan)
Orta Pervane (Fan) hızı (Med fan)
Düşük Pervane (Fan) hızı (Low fan)

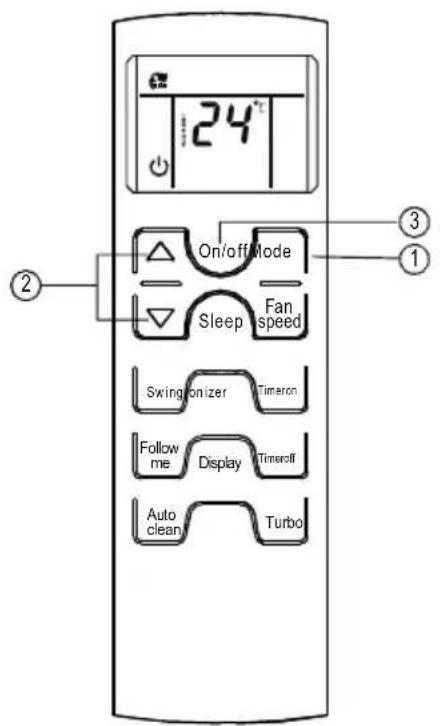

Tuşlarınkullanılması

24° On/off Mode Sleep Fan speed Swing-onizer Timeron Follow me Display Timeroff Auto clean Turbo ② ③ ①

AUTO(OTOMATİK)Konum

Ünitenin fişinin takılı olduğundan ve elektriğin geldiğinden emin olunuz. Kapalı mekân ünitesinin ekran panelindeki OPERATION (İşletim) göstergesi yanar.

1. AUTO (Otomatik) seçeneğini seçmek için Mode (Konum) tuşuna basınız.
2. İstenen oda sıcaklığını ayarlamak için Temperature Sıcaklık tuşuna basınız. Sıcaklık 1'er derece arttırılarak 17° C\~ 30 °C arasında bir değerde ayarlanabilir.
3. Klimayı çalıştırmak için (Ardoff/Kapama) tuşuna basınız.

NOT

1. AUTO (Otomatik) konumunda, klima ortamdaki asıl oda sıcaklığı ile uzaktan kumandada ayarlana sıcaklık arasındaki farkı algılayarak Cooling(Soğutma), Fan, Heating (Isıtma) ve Nem Alma (Dehumidifying) konumunu seçebilir.
2. Otomatik konumda, fan hızını değiştiremezsiniz. Zaten otomatik olarak kontrol edilmektedir.
3. Eğer AUTO (Otomatik) konum sizin için rahat değilse, Istenen konum elle seçilebilir.

24°C On/off Mode Sleep Fan speed Swing Ionizer Timeron Follow me Display Timeroff Auto clean Turbo ② ④ ① ③

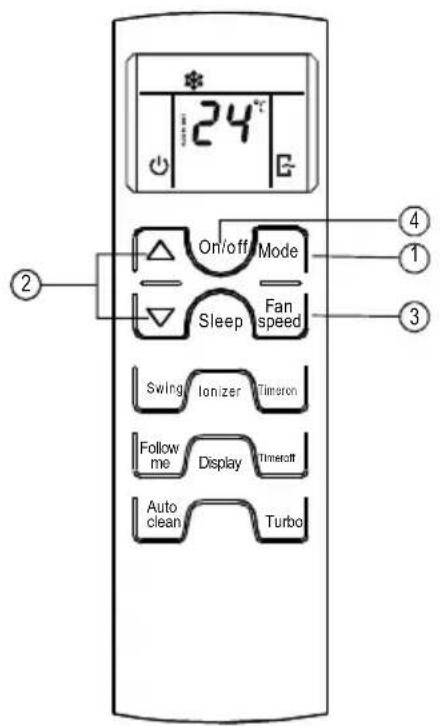

Soğutma(Cooling)/Isıtma(Heating)/Fan(Fan)Konumu

Ünitenin fişinin takılı olduğundan ve elektriğin geldiğinden emin olunuz.

1. Soğutma, Isıtma (Yalnızca tersine dönüşüm modellerinde), Fan konumlarından birini seçmek için (Modem) tuşuna basınız.
2. İstenen oda sıcaklığını ayarlamak için TemperatureŞıcaklık tuşuna basınız. Sıcaklık 1'er derece arttırılarak 17 °C\~ 30 °C arasında bir değerde ayarlanabilir.
3. 4 adımlı Auto (Otomatik), Low (Düşük), Med (Orta), ve High (Yüksek) fan hızlarından birini seçmek için Fanspeed(Pervane(Fan)Hızı) tuşuna basınız.
4. Klimayı çalıştırmak için On/off (Açma/Kapama) tuşuna basınız. Kapalı mekân ünitesinin ekran panelindeki OPERATION (İşletim) göstergesi yanar.

24°C On/off Mode Sleep Fan speed Swing Ionizer Timeron Follow me Display Timeroff Auto clean Turbo ② ④ ① ③

NOT

Fan konumunda, sıcaklık ayarı uzaktan kumandanın ekranında gösterilmez ve oda sıcaklığını da kontrol edemezsiniz. Bu konumda iken, sadece 1, 3 ve 4. adımlar yerine getirilebilir.

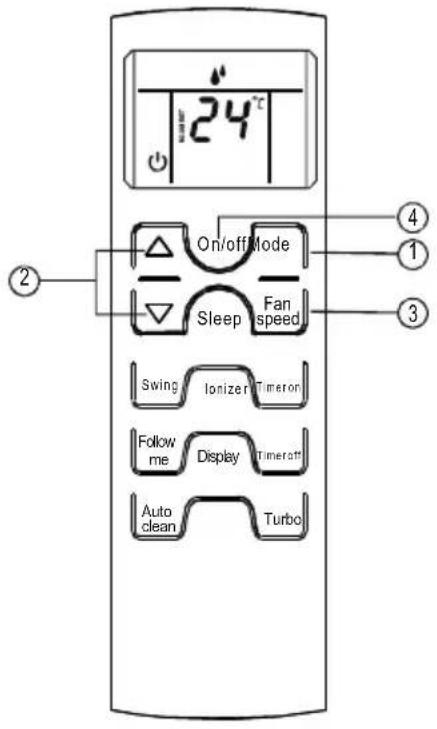

NemalmaKonumu

Ünitenin fişinin takılı olduğundan ve elektriğin geldiğinden emin olunuz. Kapalı mekân ünitesinin ekran panelindeki OPERATION (İşletim) göstergesi yanar.

1. Dehumidifying (Nem alma) seçeneğini seçmek için Modea(Konum) basınız.
2. İstenen oda sıcaklığını ayarlamak için Temperature Şicaylık tuşuna basınız. Sıcaklık 1'er derece arttırılarak 17 °C\~ 30° C arasında bir değerde ayarlanabilir.
3. Klimayı çalıştırmak için On/off (Açma/Kapama) tuşuna basınız.

NOT

Nem alma konumda, fan hızını değiştiremezsiniz. Zaten otomatik olarak kontrol edilmektedir.

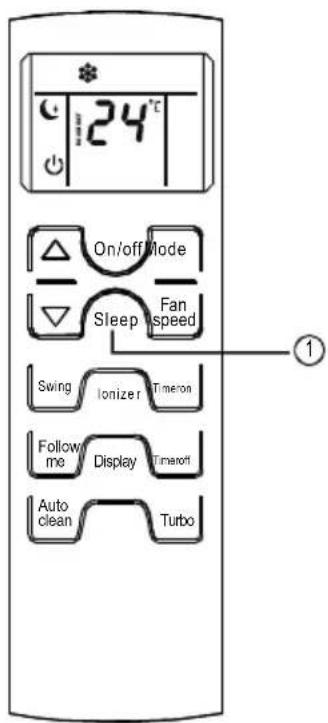

SLEEP(UYKU)Konumu

Sleep (Uyku) tuşuna basıldığında enerji tasarrufu özelliği devreye girecektir. Bu özellik sayesinde ünite ilk 2 saat içerisinde otomatik olarak saatte 1° C ısıyı arttırır veya azaltır, sonraki 5 saatte ise sabit tutar ve daha sonra cihaz kapanır. En uygun sıcaklığı yakalayabilir ve enerji tasarrufu yapar.

NOT: Uyku özelliği yalnızca Soğutma (Cooling), Isıtma (Heating) ve Otomatik (Auto) konumlarındanayken kullanılabilir.

24°C On/off Mode Sleep Fan speed Swing Ionizer Timeron Follow me Display Timeroff Auto clean Turbo

6.5 h On/off Mode Sleep Fan speed Swing Ionizer Timeron Follow me Display Fineroff Auto clean Turbo ① ②

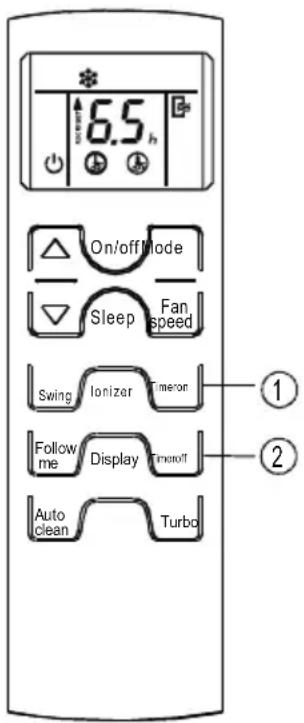

ZamanlayıcıKonumu

Timer on (Zamanlayıcı Açma) tuşuna basarak ünitenin otomatik olarak açılması ayarını gerçekleştirilir bilirsiniz. Aynı şekilde Timer off (Zamanlayıcı Kapama) tuşuna basarak ünitenin otomatik olarak kapanması ayarını gerçekleştirilir bilirsiniz.

Ötomatikaçılışsaatiniyarlamakıçin.

1. Timer on (Zamanlayıcı Açma) tuşuna basınız. Uzaktan kumandada Timer on (Zamanlayıcı Açma) sembolü "Belirir, LCD ekranında en son girilen otomatik açılış ayarı ve "h" sinyali gösterilir. Otomatik açılış işleminin saatini yeniden ayarlamaya artık hazırsınız.
2. İstenen ünite çalıştırma saatini ayarlamak için Timer on (Zamanlayıcıyı açma) tuşuna tekrar basıniz. Her basışla zaman ayarını 30'ar dakikalık artışlarla 10 saate kadar, 1'er saatlik artışlarla 24 saate kadar ayarlayabilirsiniz.
3. Otomatikaçılışzamanı ayarının yapılmasından sonra, uzaktan kumanda sinyali klimaya iletmeden önce yarım saniyelik bir gecikme olacaktır. Daha sonra, aradan yaklaşık 4 saniye daha geçtikten sonra, "h" (saat) sinyali gözden kaybolur ve ayarlanan sıcaklık LCD ekranda yeniden görünür. Otomatik açılış saatine gelinene kadar ekranda Timer on (Zamanlayıcı Açık) sembolü kalacaktır.

Otomatikkapanışsaatiniyarlamakıçin.

1. Timer off (Zamanlayıcı Kapama) tuşuna basınız. Uzaktan kumandada Timer off (Zamanlayıcı Kapama) sembolü “☐” belirir, LCD ekranında en son girilen otomatik kapanış ayarı ve “h” sinyali gösterilir. Otomatik kapanış işleminin saatini yeniden ayarlamaya artık hazırsınız. İstenen ünite kapanma saatini ayarlamak için

2. Timer off (Zamanlayıcıyı kapama) tuşuna tekrar basınız. Her basışla zaman ayarını 30'ar dakikalık artışlarla 10 saate kadar, 1'er saatlik artışlarla 24 saate kadar ayarlayabilirsiniz.

3. Otomatik kapanış zamanı ayarının yapılmasından sonra, uzaktan kumanda sinyali klimaya iletmeden önce yarım saniyelik bir gecikme olacaktır. Daha sonra, aradan yaklaşık 4 saniye daha geçtikten sonra, "h" (saat) sinyali gözden kaybolur ve ayarlanan sıcaklık LCD ekranda yeniden görünür. Otomatik kapanış saatine gelinene kadar ekranda Timer off

ÖNEMLİ

- Zamanlayıcı özelliğinde uzaktan kumandayla ayarlanan en etkili işlem zamanı, aşağıdaki ayarlarla sınırlıdır: 3.5,4.0,4.5,5.0,5.5,6.0,6.5,7.0,7.5,8.0,8.5,9.0,9.5,10,11,12,13, 14,15,16,17,18,19,20,21,22,23and24.

8.0 h ON

Start Off Set 6saatsonra

Zamanlayıcıayarınaörnek

TIMERON(ZAMANLAYICIAÇMA) (OtomatikAçılışKonumu)(Auto-onOperation)

TIMER ON (ZAMANLAYICI AÇMA) özelliği, üniteyi eve dönmeden önce otomatik olarak açmak istediğiniz zaman yararlı olur. Klima ayarlanan saatte otomatik olarak çalışmaya başlayacaktır.

Örnek:

Diyelim ki, klimayı 6 saat içerisinde çalıştırmak istiyorsun

1. Timeron(ZamanlayıcıAçma) tuşuna basınız, gösterim ekranında en son girilen açılış işlemi ayarı ve "h" sinyali gösterilir.
2. Uzaktan kumandanın LCD ekranında "6:0h" yazısını görüntülemek için Timeron (ZamanlayıcıAçma) tuşuna basınız
3. TIMER (Zamanlayıcı) ayarı yapıldıktan sonra, uzaktan kumandanın sinyalleri klimaya iletmesinden önce yarım saniyelik bir gecikme daha olacaktır.

Daha sonra, aradan yaklaşık 4 saniye daha geçtikten sonra, ayarlanan sıcaklık LCD ekranda yeniden görünür ve Timeron (ZamanlayıcıAçma) sembolü @kranda kalır.

10 h OFF

Stop On

Ayarla10saatsonra

2.0 h ↓ 10 h

On Stop Start Kur Kurulduktan 2 saat sonra Kurulduktan 10 saat sonra

TIMEROFF(ZamanlayıcıyıKapama) (OtomatikKapanışKonumu)(Auto-offOperation)

TIMER OFF (Zamanlayıcıyı Kapama) özelliği yattıktan sonra üniteyi otomatik olarak kapatmak istediğinizde yararlı olur.

Klima ayarlanan saatte otomatik olarak kapanacaktır.

Örnek:

Diyelim ki, klimayı 10 saat içerisinde kapatmak istiyorsunuz.

1. Timeroff(ZamanlayıcıKapama) tuşuna basınız, gösterim ekranında en son girilen kapanış işlemi ayarı ve "h" sinyali gösterilir.

2. Üzaktan kumandanın LCD ekranında "10h" yazısını görüntülemek için Timeroff (Zamanlayıcı Kapama) tuşuna basınız

3. TIMER (Zamanlayıcı) ayarı yapıldıktan sonra, uzaktan kumandanın sinyalleri klimaya iletmesinden önce yarım saniyelik bir gecikme daha olacaktır.

Daha sonra, aradan yaklaşık 4 saniye daha geçtikten sonra, ayarlanan sıcaklık LCD ekranda yeniden görünür ve Timeroff(Zamanlayıcı Kapama) sembolü ekranda kalır.

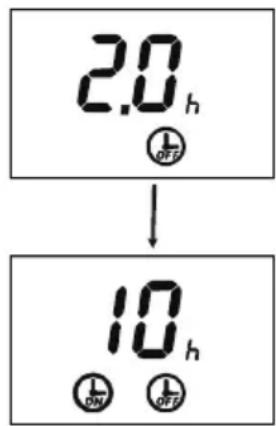

BİLEŞİKZAMANLAYICI

(Hem ON (Açık) hem de OFF (Kapalı) zamanlayıcıların eş zamanlı olarak ayarlanması)

Açılması-Zamanlayıcının Kapanması)

(Açma Bitirme Başlatma işlemi)

Bu özelik, yattıktan sonra klimayı kapatmak, sabah uyandığınızda veya eve döndüğünüzde ise yeniden açmak istediğiniz zaman yararlı olur.

Örnek:

Diyelim ki klimayı ayarladıktan 2 saat sonra kapatmak ve 10 saat sonra da tekrar açmak istiyorsunuz.

1. Tisnerof (Zamanlayıcı Kapama)

2. LCD ekranında "2:0h" yazısını görüntülemek için TimerOff(ZamanlayıcıKapama) tuşuna basınız.

3. Tümeroba(ZanlanlayıcıAçma)

2.0 h ↓ 5.0 h

1. LCD ekranında "10h" yazısını görüntülemek için TimerOn(ZamanlayıcıAçma) tuşuna basınız.
2. 4 saniye bekleyiniz, uzaktan kumandada Ayarlanan sıcaklık görüntülenir.

Açılması-Zamanlayıcının Kapanması)

(Kapama Başlatma Durdurma işlemi)

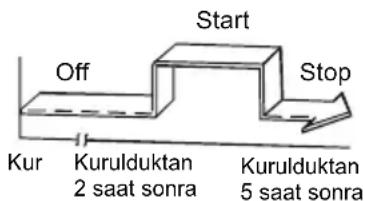

Bu özellik, uyanmadan önce klimayı açmak ve evden çıktıktan sonra da klimayı kapatmak istediğiniz zaman yararlı olur.

Örnek:

Diyelim ki, klimayı ayarladıktan 2 saat sonra açmak ve 5 saat sonra da tekrar kapamak istiyorsunuz.

1. Tüşnerob(ZamanlayıcıAçma)
2. LCD ekranında "2:0h" yazısını görüntülemek için TimerOn(ZamanlayıcıAçma) tuşuna basınız.
3. Tümeroff(ZamanlayıcıKapama) basınız.
4. LCD ekranında "5:0h" yazısını görüntülemek için TimerOff(ZamanlayıcıKapama) tuşuna basınız.
5. 4 saniye bekleyiniz, uzaktan kumandada Ayarlanan sıcaklık tekrar görüntülenir.

⚠ DİKKAT EDİLECEK NOKTALAR

- TIMER ON (Zamanlayıcıyı Açma) veya TIMER OFF (Zamanlayıcıyı Kapama) ardışık zamanlayıcı ayarları, ayarlanan saatin etkinleştirilmesinin ardından doğrudan belirir.

CS459-R16B
