KULLANIM KILAVUZU P3ZMI12602 Profilo

işletme ve Kullanma Kılavuzu Duvar Tipi Split Klima

dayanıklı ev aletleri

iÇİNDEKİLER

TOPLUMSAL UYARILAR

Toplumsal uyarılar 2

EMNİYET ÖNLEMLERİ

Uyarı 3

Dikkat 4

ÇALIŞTIRMA TALİMATLARI

Parçaların isimleri 5

Çalıştırma sıcaklığı 6

Manuel işletim 6

Hava akış yönü kontrolü 7

Klimanın çalışma biçimi 8

BAKIM VE ONARIM

Bakım ve onarım 9

İŞLETİM İPUÇLARI

İşletim ipuçları 11

SORUN GİDERME İPUÇLARI

Sorun giderme ipuçları 13

DİKKAT

üBu ünitenin onarımı ve bakımı için yetkili servis teknisyeni ile temasa geçiniz.

üBu ünitenin montajı için montaj uzmanı ile temasa geçiniz.

üKlima küçük çocuklar veya hükümsüzler tarafından gözetim olmaksızın kullanılmaya yönelik değildir.

üKüçük çocukların klima ile oynamadıklarından emin olunması için gözetim altında tutulmaları gerekir.

üElektrik kordonu değiştirilecekse, yenileme işlemleri sadece yetkili personel tarafından yerine getirilecektir.

üKlimanın elektrik bağlantı ve sigorta donanımı, firmamızın yetkili servisinin belirttiği ölçülere uygun olarak kullanıcı tarafından elektrikçi ehliyetine sahip kişilere yaptırılır. Elektrik hattı ve sigorta donanımı için yapılan harcamalar kullanıcı tarafından ödenir.Klima, elektrik kaçaklarına karşı mutlaka topraklanmalıdır.

üMontaj ve normal bakım-onarım işlemleri firmamız yetkili servisi tarafından yapılır. Bu işlemin firmamız yetkili servisleri dışında, başka servislerce yapılması durumunda firmamızın verdiği garanti geçerliliğini yitirir.

üHer yaz ve kış sezonu öncesi NİSAN-MAYIS / EYLÜL-EKİM aylarında klima cihazının evaporatör, kondansör ve hava filtrelerinin temizlenerek bakımlarının ve kontröllerinin yapılması, kirlilikten dolayı meydana gelebilecek arızaları asgariye indirecektir. Bakım işlemleri firmamızın yetkili servisleri tarafından yapılır. Bakım işlemleri cihazın iç ve dış ortamın kirliliği ile orantılı olduğundan dolayı garanti haricidir. Bedeli kullanıcıya aittir.

Bu klima Avrupa Birliği Ülkelerinde kullanılacağı zaman aşağıdaki bilgilere uygun hareket edilmelidir:

İMHA: Bu ürünü ayrıştırılmamış belediye atığı olarak imha etmeyiniz. Bu tür atıkların ayrı olarak toplanması için özel işleme gereksinim duyulur. Bulunduğunuz semtteki yerel yönetimler ile temasa geçiniz.

Bu ürünün ev eşyaları atıkları içine atılması yasaktır. İmha için, bazı olası yöntemler şunlardır:

A) Belediyeler, elektronik atıkların kullanıcıdan ücret talep edilmeden atılabileceği atık toplama sistemleri oluşturmuşlardır. Yerel yöntemler ile temasa geçiniz.
B) Yeni bir ürün aldığınızda, satıcı eski ürünü ücretsiz olarak geri alabilir.
C) Üretici, imha için eski aleti kullanıcıdan hiçbir ücret talep etmeden geri alabilir.
D) Eski ürünler değerli kaynaklara sahip olduğundan, metal hurdacı Dükkanlarına satılabilirler.

Zararlı maddelerin yer altı sularına sızması ve besin zincirinde yerlerini alması sonucunda, atıkların doğaya, ormanlara ve bahçelere atılması sağlığınızı tehlikeyesokar.

Kullanıcının veya başka kişilerin yaralanmasını veya mal hasarını önlemek için, aşağıdaki talimatlara uyulması gerekir. Talimatların göz önüne alınmaması nedeniyle yanlış işletim zarara ya da hasara yol açabilir. Durumun ciddiyeti aşağıdaki göstergelere göre sınıflandırılır.

⚠ UYARI	Bu simge ölüm veya ağır yaralanma olasılığının işaretidir.
⚠ DİKKAT	Bu simge yaralanma veya mal hasarı olasılığının işaretidir.

■ Bu kılavuzda kullanılan simgelerin anlamları aşağıda gösterildiği gibidir.

	Bunu hiçbir zaman yapmayınız.
	Her zaman bunu yapınız.

! UYARI

Güç kaynağınlı gerektiği gibi bağlayınız.

- Aksi halde, aşırı derecede ısı üretimi nedeniyle elektrik çarpmasına veya yangına sebebiyet verebilir.

Elektrik kordonunun uzunluğunu değiştirmeyiniz veya prizi diğeri cihazlarla birlikte kullanmayınız.

- Isı üretimi nedeniyle elektrik çarpmasına veya yangına neden olabilir.

① Her zaman topraklamanın etkili olmasını sağlayınız.

- Hiçbir topraklama işlemi elektrik çarpmasına neden olmaz.

Eğer cihazdan garip sesler, koku veya duman gelmeye başlarsa elektrik bağlantısını kesiniz.

- Yangına ve elektrik çarpmasına neden olabilir.

Doğru değerde sigorta kesicisi kullanınız.

- Yangın veya elektrik çarpması riski vardır.

Üniteyi güç kaynağını açarak veya kapatarak çalıştırıp durdurmayınız.

- Isı üretimi nedeniyle elektrik çarpmasına veya yangına neden olabilir.

Islak ellerle veya ıslak bir ortamda çalıştırmayınız.

- Elektrik çarpmasına neden olabilir.

Suyun elektrikli parçaların içine akmasına izin vermeyiniz.

- Makinede arızaya veya elektrik çarpmasına neden olabilir.

Klimadan tahliye edilen suyu içmeyiniz.

- Kirletici maddeler içerir ve hasta olmanıza yol açabilir.

Elektrik kordonunu, ısıtma cihazlarının yakınında kullanmayınız.

Yangına ve elektrik çarpmasına neden olabilir.

Elektrik kordonuna hasar vermeyiniz veya belirtilmemiş bir kordon kullanmayınız.

- Elektrik çarpmasına veya yangına neden olabilir.

Hava akışını sadece odanın içindeki kişilere yönlendirmeyiniz.

Bu durum sağlığınıza zarar verebilir.

Her zaman bir devre kesici ve özel olarak ayrılmış bir elektrik devresi monte ediniz.

- Hiçbir montaj yangına ve elektrik çarpmasına neden olmaz.

Çalıştırma esnasında üniteyi açmayınız.

• Elektrik çarpmasına neden olabilir.

Elektrik kordonunu gazolin, benzen, tiner, vs. gibi yanıcı gaz veya alev alici maddelerin yakınında kullanmayınız.

- Patlamaya veya yangına neden olabilir.

Eğer başka bir cihazda gaz kaçağı var ise, klimayı çalıştırmadan önce odayı havalandırınız.

- Patlamaya, yangina veya yanmalara neden olabilir.

Üniteyi parçalarına ayırmayınız veya değiştirmeyiniz.

- Arızaya ve elektrik çarpmasına neden olabilir.

⚠️ DİKKAT

Hava filtresi çıkarılacağı zaman, ünitenin metal parçalarına dokunmayınız.

- Bu durum yaralanmaya neden olabilir.

Klimayı su ile temizlemeyiniz.

- Ünitenin içine su girerek yalıtımın kalitesini düşürebilir. Elektrik çarpmasına neden olabilir.

Soba, vs. ile birlikte kullanıldığı zaman odayi lyice havalandırınız.

• Oksijende azalma meydana gelebilir.

Ünite temizleneceği zaman, üniteyi kapatınız ve devre kesiciyi kapalı konuma getiriniz.

- Unite açıkken üniteyi temizlemeyiniz, çünkü yangına ve elektrik çarpmasına neden olabilir, yaralanmaya yol açabilir.

Bir evcil hayvanı veya ev bitkisini doğrudan hava akışına maruz kalacağı bir yere koymayınız.

- Bu durum evcil hayvanda veya bitkide yaralanmaya neden olabilir.

Özel amaçlar için kullanmayınız.

Bu klimayı hassas cihazları, besinleri, evcil hayvanları, bitkileri ve sanatsal objeleri korumak ve saklamak üzere kullanmayınız.

Fırtına veya kasırga sırasında işletimi durdurarak pencereyi kapatınız.

Pencereler açıklken çalıştırılması içerinin ıslanmasına ve evin içindeki mobilyaların sırlısıklam olmasına sebebiyet verebilir.

Hava girişlerinin etrafına veya hava çıkışının içine engeller yerleştirmeyiniz.

- Cihazın arızalanmasına veya kazaya yol açabilir.

Balmumu veya tiner gibi güçlü bir temizleyici kullanmayınız. Temizlik için yumuşak bir bez kullanınız.

- Ürün renginin değişmesinden veya yüzeyinin çizilmesinden ötürü görünüm bozulabilir.

Dış mekanda monte edilen cihazın montaj braketinin uzun süre boyunca açıkta kalması nedeniyle hasar görmemesini sağlayınız.

- Eğer braket hasar görürse, ünitenin düşmesi nedeniyle hasar görmesi ihtimali ortaya çıkar.

Elektrik kordonuna ağır bir nesne koymayınız ve kordonun sıkışmaması için gereken özeni gösteriniz.

Yangın veya elektrik çarpması tehlikesi vardır.

Paketi açarken ve montajı yaparken temkinli olunuz.

- Keskin uçlar yaralanmaya yol açabilir.

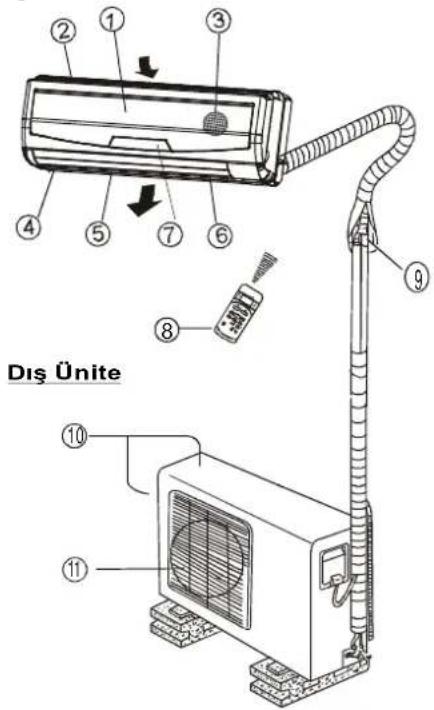

Parça İsimleri

İç ünite

Dis Ünite

Ekran Panelindeki Gösterge Işıkları

İç ünitenin ekran paneli aşağıdaki kilerden biri gibi görünür:

Sadece soğutmalı modeller için (>21000 Btu/h unit), ② numaralı gösterge ışığı FAN ONLY (SADECE FAN) olur.

Sinyal alicisi ① ②845 ○ ○ ○

İç ünite

1. Ön panel
2. Hava girişi
3. Hava filtresi
4. Hava çıkışı
5. Yatay hava akış izgarası
6. Dikey hava akış menfezi
7. Ekran paneli
8. Uzaktan k umanda

Dis Unite

1. Bağlantı borusu, tahliye hortumu
2. Hava girişi (yan ve arka)
3. Hava çıkışı

NOT:

Bu kılavuzdaki tüm resim ve çizimler sadece özellik açıklama amacına yöneliktir. Sizin satın aldığınız klimadan farklılık gösterebilir. Geçerli olan satın almış olduğunuz modelin şekli ve özellikleridir.

① AUTO (Otomatik) göstergesi:
Klima AUTO (OTOMATİK)
işletimdeyken, bu gösterge yanar.
② DEFROST (Buz çözme) Göstergesi
(Sadece soğutmalı ve ısıtmalı modeller için): Klima otomatik olarak buz çözme işlemine başladığı zaman veya ısıtma işletiminde yanar.
③ DÍJÍTAL E KRAN:
Klima çalışır durumda olduğu zaman geçerli sıcaklık ayarlarını gösterir.
④ OPERATION (İşletim) göstergesi:
Cihazın açılmasından sonra gösterge her saniyede bir yanıp söner, klima çalışır durumda iken ise sürekli olarak yanar.
⑤ TIMER (Zamanlayıcı) Göstergesi:
TIMER ON/OFF (ZAMANLAYICI)
AÇIK/KAPALI) şeklinde ayarlandığında, bu gösterge yanar.

NOT: Bu kılavuzda Uzaktan Kumandanın İşletimleri bölümü yer almamaktadır, ayrıntılı bilgi için ünite ile aynı pakette bulunan <> bakınız.

Sıcaklık Mod	Soğutma işletimi	Çalıştırma sıcaklığı	Kurutma işletimi
Oda sıcaklığı	≥ 17^	<30^	>17^
Dış sıcaklık	18^. 43^	-T C. 24^	11^. 43^
	(-15^; 43^ düşük sıcaklıkta soğutma sistemi olan modeller için)
DİKKAT:1. Eğer klima yukarıdaki koşulların dışında kullanılırsa, belirli emniyet koruma özellikleri aktif hale gelebilir ve ünitenin anormal bir biçimde işlevlerini yerine getirmesine neden olabilir.2. Odanın bağlı nemi %80'den daha azdır. Eğer klima bu rakamı aşacak şekilde çalışırsa, klimanın yüzeyi yoğunlaşmayı kecebilir. Lütfen dikey hava akış menfezini maksimum açısına (zemine dikey olacak şekilde) ayarlayınız ve HIGH (Yüksek) fan moduna ayarlayınız.3. Bu işletim sıcaklıkları dahilinde optimum performans elde edilecektir.

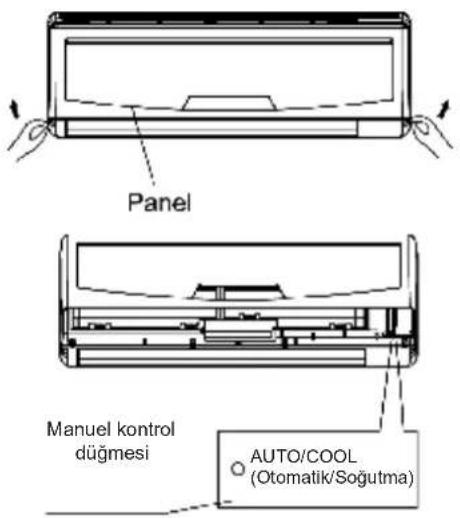

Manuel işletim

Manuel işletim, uzaktan kumandanın çalışmaması veya bakıma gerek duyulması halinde geçici olarak kullanılabilir.

Panel Manuel kontrol düğmesi AUTO/COOL (Otomatik/Sogutma)

① Ön paneli açınız ve klik sesi çıkararak yerinde sabitleneceği açıya dek yukarı kaldırınız.

② AUTO (Otomatik) göstergesi yanıncaya dek düğmeye basınız, ünite Forced AUTO (Zorunlu OTOMATİK) modunda çalışacaktır (varsayılan ayar sıcaklığı 24°C 'dir).

③ Paneli sıkıca kapatarak başlangıçtaki konumuna getiriniz.

DİKKAT:

üManuel düğmesine bastığınız zaman, işletim modu aşağıdaki sıra ile değiştirilir: AUTO (Otomatik), COOL (Soğutma), OFF (Kapalı).

üManuel düğmeye POWER (Açık) göstergesi hızlıca yanıp sönünceye (saniyede beş kez) kadar basınız; ünite şimdi forced COOL (zorunlu SOĞUTMA) modunda çalışmaktadır. Bu sadece test amacıyla kullanılmaktadır.

üUzaktan kumanda işletimini eski haline getirmek için, doğrudan uzaktan kumandayı kullanınız.

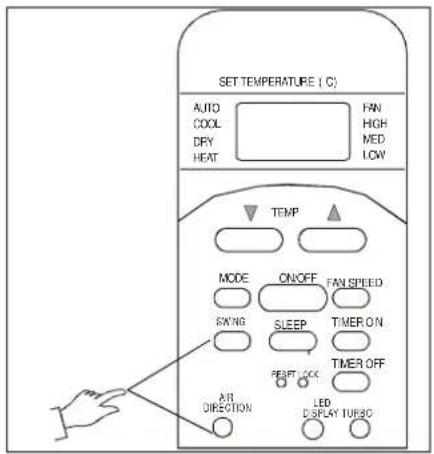

Hava akış yönünün ayarlanması

SET TEMPERATURE (°C) AUTO COOL DRY HEAT FAN HIGH MED LOW TEMP MODE ON/OFF FAN SPEED SWING SLEEP TIMER ON PERF OFF TIMER OFF AIR DIRECTION LED DISPLAY TURBO

üHava akış yönünü gerektiği gibi ayarlayınız, aksi halde rahatsızlığa yol açabilir, hatta dengesiz oda sıcaklıklarına neden olabilir.

üUzaktan kumandayı kullanarak yatay menfezi ayarlayınız.

üDikey menfezi manuel olarak ayarlayınız.

Dikey hava akış (Yukarı--Aşağı) yönünü ayarlamak için

Ünite çalışır durumda iken bu işlevi gerçekleştiriniz. Menfezi istenen yöne hareket ettirmek için uzaktan kumanda üzerindeki AIR DIRECTION (Hava Yönü) düğmesine basmaya devam ediniz. Dikey hava akış yönünü istenen yöne ayarlayınız. Dikey hava akışı otomatik olarak AIR DIRECTION (hava yönü) düğmesine basarak menfezi ayarladığınız yönde ayarlanır. Menfezin yeniden ayarlanma açısı her basısta 6° dir.

Yatay hava akış yönünü ayarlamak için (sol sağ)

Dikey menfezi manuel olarak, dikey menfez kolunun sol veya sağ tarafından kolu kullanarak ayarlayınız (Modele bağlı olarak).

Parmaklarınızı fana, yatay menfeze kaptırmamak veya dikey menfezlere hasar vermemek için dikkat ediniz. Klima işletim halinde iken ve yatay menfez belirli bir konumda iken, hava çıkışının sol ucundaki kolu (veya modele bağlı olarak sağdaki) istenen konuma hareket ettiriniz.

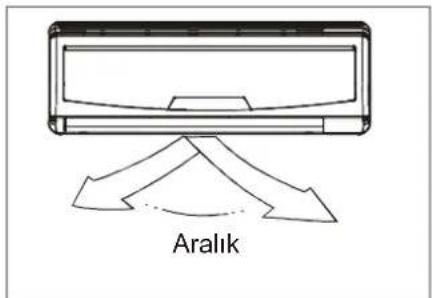

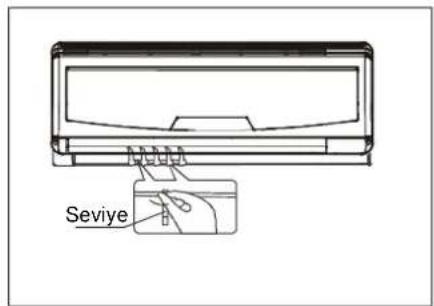

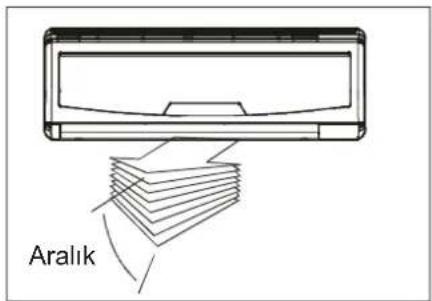

Hava akış yönünü otomatik olarak kaydırmak için (yukarı-aşağı)

Klima çalışır durumda iken bu işlevi gerçekleştiriniz.

Aralik

ÜAIR DIRECTION (hava yönü) düğmesine 2 saniyeden daha fazla bir süre boyunca hiç bırakmaksızın basmaya devam ediniz veya uzaktan kumandada yer alan SWING (kaydır) düğmesine basıniz; menfez otomatik olarak yukarı ve aşağı hareket edecektir.

ülşlevi durdurmak için, SWING (kaydır) düğmesine yeniden basınız.

Seviye

⚠ DİKKAT

Aralik

ÜKlima çalışır durumda değilken SWING (Kaydır) ve AIR DIRECTION (Hava Yönü) düğmeleri devre dışı olacaktır (TIMER ON (Zamanlayıcı Açık) ayarlı olduğu zaman dahil).
ÜHava akış yönü soğutma veya kurutma modunda aşağı ayarlanmış iken klimayı uzun süre çalıştırmayınız. Aksi halde, yatay menfezin yüzeyinde yoğunlaşma meydana gelerek, nemin zemine veya döşemelere damlamasına neden olabilir.
ÜYatay menfezi manuel olarak hareket ettirmeyiniz. Daima SWING (Kaydır) veya AIR DIRECTION (Hava Yönü) düğmesini kullanınız. Eğer bu menfezi manuel olarak hareket ettirirseniz, çalışma esnasında arıza yapabilir. Eğer menfez arızalanırsa, klimayı bir kez durdurunuz ve yeniden başlatınız.
ÜKlima durdurulduktan sonra hemen çalıştırıldığı zaman, yatay menfez yaklaşık olarak 10 saniye boyunca hareket etmeyebilir.
ÜYatay menfezin açık açısından çok küçük olarak ayarlanmaması gerekir, çünkü COOLING (Soğutma) veya HEATING (Isıtma) performansı hava akış alanının sınırlı olması nedeniyle zarar görebilir.
ÜÜniteyi yatay menfez kapalı konumda iken çalıştırmayınız.
ÜKlimanın elektrik bağlantısı yapıldığı zaman (ilk elektrik bağlantısı), yatay menfez 10 saniye boyunca bir ses çıkarabilir, bu normal bir çalışmadır.

Klimanın çalışma biçimi

SLEEP (UYKU) işletimi Sıcaklığı ayarlayınız 1°C 1°C 1 saat 1 saat

Soğutma

SLEEP (UYKU) işletimi 01:45:00 02:45:00 1 °C 1 °C 1 saat 1 saat 7 saat timer off (zamanlayıcısı kapalt)

Isitma

DRYING (KURUTMA) işletimi Soğutma Yalnızca fan Soğutma Yalnızca fan Soğutma Oda sıcaklığı Sıcaklığı ayarlayınız Süre

AUTO (OTOMATİK) işletim

ÜKlimayı AUTO (otomatik) moduna ayarladığınız zaman, hangi sıcaklığı seçtiğinize ve oda sıcaklığına bağlı olarak otomatik olarak soğutma, ısıtma (sadece soğutmalı/ısıtmalı modellerde) veya sadece fan işletimini seçecektir.
ÜKlima oda sıcaklığını, sizin tarafından dan ayarlanan sıcaklık etrafında otomatik olarak kontrol edecektir.
ÜEğer AUTO modu rahatsız ediciyse, istenen koşulları manuel olarak seçebilirsiniz.

SLEEP (UYKU) işletimi

Soğutma, ıslıtma (sadece soğutma tipi olmaksızın) veya AUTO (otomatik) işletim esnasında uzaktan kumandada yer alan SLEEP (Uyku) düğmesine bastığınız zaman, klima otomatik olarak soğutma konumunda 2 saat için, sıcaklığı her saat başı 1°C artıracak, ıslıtmayı saatte 1°C azaltacaktır.

Ayarlanan sıcaklık 2 saat boyunca değişmeden kalacaktır. Ve klima 7 saat içinde timer off (zamanlayıcı kapalı) moduna geçecektir. Fan hızı otomatik olarak kontrol edilecektir. Bu özellik en uygun sıcaklığı muhafaza edebilir ve sizin için daha fazla enerji tasarrufu yapabilir.

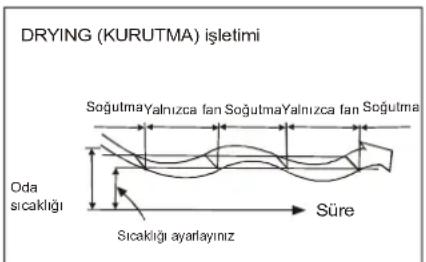

NEM ALMA (KURUTMA) işletimi

Ü Kurutma modu, ayarlanan sıcaklık ile asıl oda sıcaklığı arasındaki farka dayalı olarak, kurutma işletimini otomatik olarak seçecektir.
Ü Soğutma işletimi veya sadece fan işletiminin tekrar tekrar açılması veya kapatılmasıyla nem giderilirken, sıcaklık düzenlenir. Fan hızı göstergesinde AUTO (otomatik) gösterilir ve düşük hız (LOW) kullanılır.

OPTIMAL İŞLETİM

Optimal performansı elde etmek için, lütfen aşağıdaki dilere dikkat ediniz:
ÜHava akış yönünü, insanlara dönük olmayacak şekilde, doğru biçimde ayarlayınız.
ÜSıcaklığı en yüksek rahatlık düzeyini elde edecek şekilde ayarlayınız. Üniteyi aşırı sıcaklık seviyelerine ayarlamayınız.
ÜCOOL (Soğutma) veya HEAT (Isıtma) modlarında kapıları ve pencereleri kapayınız, aksi halde performans azalabilir.
ÜKlimanızı çalıştırmayı istediğiniz saati seçmek için uzaktan kumandadaki TIMER ON (Zamanlayıcı Açık) düğmesini kullanınız.
ÜHava girişi veya hava çıkışı yakınlarına hiçbir nesne koymayınız, böyle bir durumda klimanın verimliliği azalabilir ve klimanın çalışması durabilir.
ÜHava filtresini dönemsel olarak temizleyiniz, aksi halde soğutma ve ısıtma performansı azalabilir.
ÜUniteyi yatay menfez kapalı konumda iken çalıştırmayınız.

Bakım ve onarım

Eve Yönelik Tıkanlık Gildel Hayır

Tiner

Izgaranın, Muhafazanın ve Uzaktan Kumandanın Temizlenmesi

- Temizlemeye başlamadan önce sistemi kapalı konuma getiriniz. Temizlemek için, yumuşak ve kuru bir bez ile siliniz. Çamaşır suyu veya aşındırıcı madde kullanmayınız.

NOT: İç ünite temizlenmeden önce, güç beslemesi bağlantısı kesilmelidir.

⚠ DİKKAT EDİLECEK NOKTALAR

Üiç ünitenin çok kirli olması halinde soğuk su ile nemlendirilmiş bir bez kullanılabilir. Daha sonra, bunu kuru bir bez ile siliniz.
ÜUniteyi temizlemek için kimyasal olarak işlem görmüş bir bez veya toz alıcı kullanmayınız.

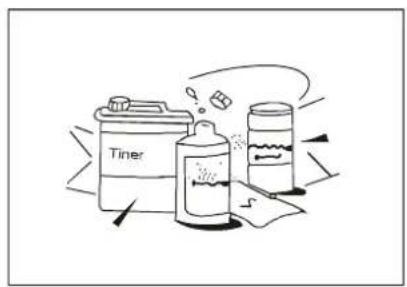

ÜTemizlik için benzin, tiner, cilalama tozu veya benzeri çözücüler kullanmayınız.
ÜBunlar plastik yüzeyin çatlamasına veya deforme olmasına neden olabilir.
ÜÖn paneli temizlemek için hiçbir zaman 40°C'den daha sıcak su kullanmayınız, bu deformasyona veya renk solmasına yol açabilir.

Hava filtresinin temizlenmesi

Hava filtresinin tıkanması bu ünitenin soğutma verimliliğini azaltır. Lütfen filtreyi 2 haftada bir temizleyiniz.

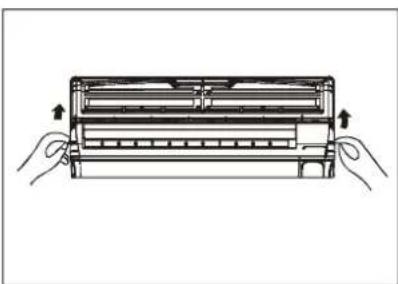

1. İç ünite panelini, klik sesi ile durduğu açıya gelinceye dek, yukarı Doğru kaldırınız.

2. Hava filtresinin tutamacını kavrayınız ve filtre tutucusundan çıkarmak için hafifçe kaldırınız, ardından aşağı doğru çekiniz.

3. İç ünitedeki HAVA FILTRESİ'ni sökünüz.

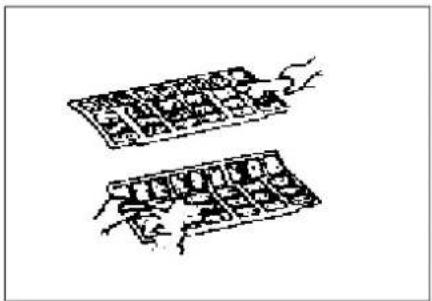

ÜHAVA FILTRESİ'ni iki haftada bir temizleyiniz. ÜHAVA FILTRESİ'ni elektrikli süpürge veya su ile temizleyiniz, ardından serin bir ortamda kurumaya bırakınız.

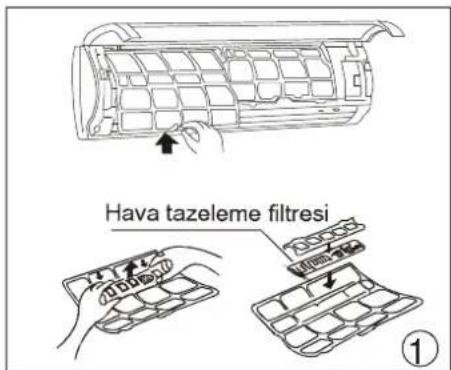

Hava tazeleme filtresi ①

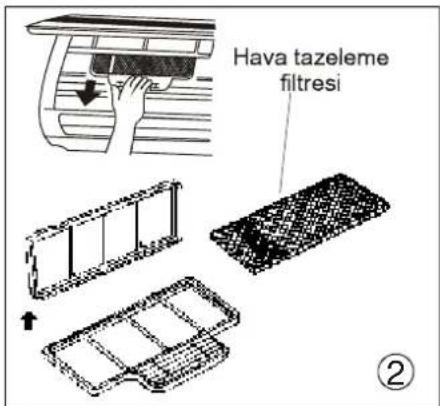

Hava tazeleme filtresi ②

1. Hava tazeleme filtresini destek çerçevesinden çıkarınız (Hava tazeleme filtresinin takma ve çıkarma yöntemi modellere bağlı olarak farklılık gösterir, soldaki ① ve ② işaretli resimlere bakınız).

ÜHava tazeleme filtresini ayda en az bir kez temizleyiniz ve her 4-5 ayda bir yenisiyle değiştiriniz.

ÜElektrik süpürgesi ile temizleyiniz, ardından serin bir yerde kurutunuz.

1. Hava tazeleme filtresini tekrar yerine takınız.

2. Hava filtresinin üst kısmını, sol ve sağ kenarlarının doğru hizalandığına dikkat ederek üniteye geri takınız ve filtreyi yerine yerleştiriniz.

Bakım

Üniteyi uzun süre boyunca rölantide tutmayı planlıyorsanız, aşağıdaki kileri yerine getiriniz:

(1) Ünitenin iç kısmını kurutmak için, fanı yaklaşık yarım gün boyunca çalıştırınız.
(2) Klimayı durdurunuz ve elektrik bağlantısını kesiniz. Uzaktan kumandadaki pilleri çıkarınız.
(3) Dış ünitenin periyodik bakım ve temizliğe ihtiyacı vardır. Bunu kendiniz yapmaya kalkışmayınız. Yetkili servis uzmanınız ile Temasa geçiniz

İşletimden önceki kontroller

Ü Kabloların kopmadığını veya bağlantılarının kesilmediğini kontrol ediniz.

Ü Hava filtresinin takılı olduğunu kontrol ediniz.

Ü Klimanın uzun süre boyunca kullanılmamasının ardından hava çıkışı veya girişinin tıkalı olup olmadığını kontrol ediniz.

Dikkat

ÜFiltreyi çıkarırken ünitenin metal parçalarına dokunmayınız. Keskin metal uçlar kullanılırken yaralanmalar meydana gelebilir.

ÜKlimanın içini temizlemek için su kullanmayınız.

ÜSuya maruz kalması yalıtima zarar vererek, olası bir elektrik çarpmasına neden olabilir.

ÜUniteyi temizlerken, öncelikle elektriğin ve devre kesicinin kapalı olduğundan emin olunuz.

Normal işletim esnasında aşağıdaki olaylar meydana gelebilir.

1. Klimanın korunması.

Kompresörün korunması

üKompresör durduktan 3 dakika sonra yeniden çalışamaz.

Soğumayı önleyici hava (Sadece soğutmalı ve ısıtmalı modellerde).

üUnite, iç mekan ısı değiştiricisi aşağıdaki üç durumdan birinde olduğu ve ayarlanan sıcaklığa erişilmediği zaman, HEAT (Isıtma) modunda soğuk hava üflemeyecek şekilde tasarlanmıştır.

A) Isıtma yeni başladığında.

B) Buz çözme esnasında

C)Düşük sıcaklıkla ısıtma esnasında.

ülç ve dış fanın çalışması buz çözme esnasında durur (Sadece soğutmalı ve ısıtmalı modellerde).

Buz çözme (Sadece soğutmalı ve ısıtmalı modellerde).

Ülsı çevrimi esnasında, dış sıcaklığın düşük, nemin de yüksek olması klimanın ısıtma verimliliğinin düşmesine yol açarak dış ünite üzerinde buz oluşturabilir.

ÜBu durum boyunca, klima ısıtma işletimini durduracak ve otomatik olarak buz çözmeye başlayacaktır.

ÜBuz çözme süresi, dış sıcaklığa göre ve dış ünitede biriken buz miktarına göre 4 ila 10 dakika arasında değişebilir.

2. İç üniteden beyaz bir buğunun gelmesi

ÜBağıl nemi yüksek olan kapalı bir mekanda, COOL (soğutma) modunda, hava girişi ile hava çıkışı arasındaki büyük sıcaklık farkı nedeniyle beyaz bir buğu oluşabilir.

ü Klima buz çözüldükten sonra HEAT (ısıtma) modu işletiminde yeniden çalışmaya başladığı zaman, buz çözme işlemi nedeniyle oluşan nemden ötürü beyaz bir buğu meydana gelebilir.

3. Klimanın alçak bir ses çıkarması

ÜKompresör çalışırken veya çalışması yeni sonlanmışken, hafif bir tıslama sesi duyabilirsiniz. Bu ses soğutucunun akarken veya durma noktasına gelirken çıkardığı sestir.

ÜAynı zamanda, kompresör çalışırken veya çalışması henüz durmuşken, hafif bir 'gıcırtı' sesi de duyabilirsiniz. Bunun nedeni sıcaklık değişirken ünite içerisindeki plastik parçaların ısı nedeniyle genişmesi ve soğuk nedeniyle buzülmesidir.

üCihaz ilk açıldığı zaman menfezin başlangıçtaki konumuna geri dönmesi nedeni ile bir ses duyulabilir.

4. İç üniteden toz üflenmesi

Klima uzun süre boyunca kullanılmadığı zaman veya ünitenin ilk kullanımında bu durum normaldir.

5. İç üniteden garip bir kokunun gelmesi

Bunun nedeni iç ünitenin yapı malzemesi, mobilya veya dumandan yayılan kokuları dışarı veriyor olmasıdır.

6. Klimanın COOL (Soğutma) veya HEAT (Isıtma) modundan (Sadece soğutmalı ve ıstıtmalı modellerde) sadece FAN moduna geçmesi

İç sıcaklık klimadaki sıcaklık ayarına ulaştığı zaman, kompresör otomatik olarak durur, klima sadece FAN moduna geçer. İç sıcaklık COOL (Soğutma) modunda ayarlanan noktaya yükseldiği veya HEAT (Isıtma) modunda bu noktaya düştüğü zaman (Sadece soğutmalı ve ısıtmalı modellerde) kompresör yeniden çalışmaya başlar.

1. Soğutma işlemi yüksek bağlı nemli olan bir ortamda gerçekleştirilldiğinde, iç ünitenin yüzeyinde su damlaları oluşabilir (bağıl nem %80'den daha yüksek). Yatay menfezi maksimum hava çıkışı konumuna ayarlayınız ve HIGH (Yüksek) fan hızını seçiniz.

8. Isitma modu (Sadece isitmalı ve soğutmalı modellerde)

Klima ısıtma işlemi esnasında dış üniteden gelen ısıyı çeker ve bunu iç ünite aracılığı ile serbest bırakır. Dış sıcaklık düştüğü zaman, klima tarafından çekilen ısı da buna uygun olarak düşer. Aynı zamanda, klimanın ısı yükü, dış ile iç sıcaklık arasındaki farkın daha büyük olması nedeniyle artar. Eğer klima rahat bir sıcaklığa erişemezse, destekleyici bir ısıtma cihazını kullanmanızı tavsiye ederiz.

9. Qtomatik yeniden başlatma işlevi

Çalışma esnasında meydana gelen elektrik arızası ünitenin tamamen durmasına neden olacaktır.

Otomatik yeniden başlatma özelliği olmayan ünitede, elektrik geri geldiği zaman, iç ünitenin OPERATION (İşletim) göstergesi yanıp sönmeye başlar. İşletimi yeniden başlatmak için, uzaktan kumanda üzerindeki ON/OFF düğmesine basınız. Otomatik yeniden başlatma özelliği olan ünitede, elektrik geri geldiği zaman, ünite önceki tüm ayarlar hafıza fonksiyonu tarafından korunmuş olarak, otomatik olarak yeniden başlar.

10. Yıldırım düşmesi veya yakınlarda çalışan bir kablosuz araç telefonu ünitenin arıza yapmasına yol açabilir.

Ünitenin elektrik bağlantısını kesiniz, ardından ünitenin elektrik bağlantısını yeniden kurunuz. Çalışmasını yeniden başlatmak için uzaktan kumandadaki ON/OFF düğmesine basınız.

Sorun Giderme İpuçları

Aşağıdaki arızalardan birinin meydana gelmesi halinde klimayı hemen kapatınız. Elektrik bağlantısını kesiniz ve en yakındaki müşteri hizmet merkezi ile temasa geçiniz.
Sorun	OPERATION (İşletim) veya diğer göstergeler hızlı biçimde yanıp sönüyor (saniyede 5 kez), bu yanıp sönme durumu elektrik bağlantısının kesilmesi, daha sonra yeniden bağlanması ile düzeltilemiyor.
	Sık sık sigorta atıyor veya devre kesici sık sık takılıyor.
	Klimaya diğer nesneler veya su nüfuz ediyor.
	Uzaktan kumanda çalışmıyor veya anormal bir biçimde çalışıyor.
	Diğer anormal durumlar

Arızalar	Nedeni	Ne yapılmalı?
Ünite çalışmıyor	Elektrik kesintisi	Elektriğin yeniden gelmesini bekleyiniz.
	Ünitenin fışı çıkmış olabilir.	Fişin duvardaki prize sağlam biçimde takılı olduğunu kontrol ediniz.
	Sigorta atmış olabilir.	Sigortayı değiştiriniz.
	Uzaktan kumandadaki piller bitmiş olabilir.	Pili değiştiriniz.
	Zamanlayıcıda ayarladığınız süre yanlıştır.	Bekleyiniz veya zamanlayıcı ayarını iptal ediniz.
Klimadan dışarı hava akışı olurken ünite odayı çok iyi soğutmuyor veya ısıtmıyor (Sadece soğutmalı/ısıt-malı modellerde)	Uygun olmayan sıcaklık ayarı.	Sıcaklığı doğru ayarlayınız. Ayrıntılı yöntem için, lütfen 'Uzaktan kumandanın kullanımı' bölümüne başvurunuz.
	Hava filtresi tıkalıdır.	Hava filtresini temizleyiniz.
	Kapılar veya Pencereler açıktır.	Kapıları veya pencereleri kapayınız.
	İç veya dış ünitenin hava girişi veya çıkışı tıkanmıştır.	Öncelikle tıkanıklıkları temizleyiniz, ardından üniteyi yeniden başlatınız.
	Kompresörün 3 dakika boyunca korunması etkinleştirilmiştir.	Bekleyiniz.
Eğer sorun düzeltilmediyse, lütfen çağrı yönetim merkezi veya yetkili servis ile temasa geçiniz. Onlara mutlaka arızalarla ve ünite modeli ile ilgili ayrıntılı bilgi veriniz.

Notlar: Cihazı kendi kendinize tamir etmeye çalışmayınız.
Her zaman yetkili servisden destek alınız.

Enerji Tüketimi Açısından Verimli Kullanıma İlişkin Bilgiler

üklimanızı çalıştırırken uygun bir oda sıcaklığı seçmeniz önerilmektedir. Çok düşük sıcaklık seçimi yapmanız odayı çok soğutacağı gibi gereksiz enerji sarfiyatına yol açar. Ayrıca, sık sık derece değiştirmeyiniz.

üKlimanızı soğutma konumunda çalıştırırken direkt güneşten kaçınız. Bu konumda kapı, pencere ve perdeler kapalı duruma getirilirse odanız daha çabuk soğuyacak ve enerji sarfiyatı azalacaktır.

üEv ve işyerlerinde 23 derece sıcaklığın ve % 50 nemin ideal iklimlendirme koşulları olduğu bilinmekte ve bu konumları seçmeniz önerilmektedir.

üSoğutma konumunda ,ortamda ısı yayan cihazların kullanılmamasına özen gösteriniz. Bilgisayar, tv, müzik seti gibi elektronik cihazlar ile ampul, avize ve abajurlar ortama ısı yayarlar ve klimanın enerji sarfiyatını arttırırlar.

üEv ve işyerinizin ısı yalıtımı konforunuzu artırır ve enerji sarfiyatınızı düşürür. Bu nedenle ortamın ısı kayıp-kazanç noktalarının iyi izalasyonu önemlidir.

üDış ünitenin direk güneş altında olduğu yerlerde, bir gölgelik ile direk güneşten korunması enerji sarfiyatının artmasını engeller.

üHer yaz ve kış sezonu öncesi klima cihazınızın bakım, temizlik ve kontrolleri çok önemlidir. Isı değişim elamanlarının kirlenmesi, tıkanması klimanızın istediği soğutma-ısıtmayı gerçekleştirmek için daha çok çalışmasına, dolayısıyla enerji sarfiyatınızın artmasına sebep olur. Bu nedenle, klimanızı yılda en az bir veya iki defa bakım yaptırmanız klimanın fazla enerji tüketmesini engeller.

üKlimanızda programlama özelliğini kullanmanızla enerji sarfiyatını düşürmüş olursunuz. Cihazını kullanmadığınız zamanlarda klimanızın kapanmasını ve kullanacağını zamanda yeniden açılmasını bu özellik sayesinde yapabilirsiniz.Bu sayede gün içinde gereksiz enerji tüketimini engellemiş olursunuz.

üÇok sıcak olmayan ama çok nemli günlerde klimanızı nem alma modunda çalıştırın.

üDışarısı serinlemiş ise klimanızı kapatıp pencere veya kapınızı açmayı hatırlayın

Her zaman yanınızdayız

PROFiLO

4447766

Çağrı Yönetim Merkezi

Profilo ile ilgili tüm sorularınız için...

(Sabit telefonlardan veya cep telefonlarından alan kodu çevirmeden) Sabit telefonlardan yapılan aramalarda s'ehir içi arama tarifesi üzerinden, cep telefonu ile yapılan aramalarda ise GSM-GSM tarifesi üzerinden ücretlendirme yapılmaktadır.

www.profilo.com.tr

Değerli müsterimiz,

Profilo Çağrı Yönetim Merkezi, 444 77 66 no'lu telefon numarası ile hafta içi ve Cumartesi günü 08:00-22:00, Pazar günü 10:00-18:00 saatleri arasında hizmet vermektedir. Bu saatler dışında aradığınızda isim, soyadı ve alan kodunu içerecek şekilde telefon numaranızı bıraktığınızda ilk mesai saatinde sizinle irtibata geçilecektir.

Doğrudan bu numarayı çevirerek size en yakın yetkili servis telefonunu alabilir ya da arzu ettiğiniz hizmeti talep edebilirsiniz.

Ayrıca, Profilo Çağrı Yönetim Merkezi'ne www.profilo.com.tr adresindeki Müşteri Hizmetleri bölümünde bulunan yazışma formunu doldurarak ya da 216 528 91 88 nolu telefona faks çekerek ulaşabilirsiniz.

Aşağıda yer alan konulara özen göstermenizi önemli rica ederiz.

1. Cihazınızı mutlaka kullanma kılavuzunda belirtilen hususlara dikkat ederek kullanınız.
2. Ürününüzle ilgili herhangi bir hizmet talebiniz olduğunda, yukarıda belirtilen telefonlardan Çağrı Yönetim Merkezi'ni arayınız.
3. Hizmet için gelen teknisyene "PROFİLO YETKİLİ SERVIS" kimlik kartını sorunuz. Bu kimlik kartı, 18 yaşından küçük elemanlara verilmemektedir.
4. Yetkili servisimiz, cihazınızda yapılan herhangi bir işlemden sonra size servis fişini düzenleyip vermek zorundadır. Bu servis fişini mutlaka isteyiniz ve kesinlikle saklayınız.

Uzman Personel

Servis persolenimiz sürekli güncellenen teknik eğitimler ve seminerlerle kendilerini geliştirmektedir. Böylece sürekli gelişen ve yenilenen ürünlerimizin periyodik bakımları ve onarımları sorunsuzca yapılabilmektedir.

Temiz Hizmet

Servis personelimiz her zaman sağlık kurallarına önem verir. Müşteri ziyaretlerinde mutlaka GALOŞ kullanılır.

Orijinal Yedek Parça

40.000 farklı orjinal yedek parça. Ayrıca değiştirilen yedek parçalar yurt çapında geçerli 1 yıllık malzeme ve işçilik garantisi altındadır.

Donanımlı Servis Filosu

Servis araçlarımızın tümü en son teknoloji ile donatılmış bakım ve onarım cihazlarına sahiptir. Ayrıca tüm servis araçlarımız farklı yedek parçayı içinde barındıran minik bir depo işlevini de görür. Tüm araçlarımızda

aksesuar stogu bulunmaktadır ve bir telefon ile adresinize teslim edilir.

On-Line İzleme

Servisimize yapılan tüm başvurular, bilgisayara kaydedildikten sonra düzenli olarak takip edilir. Her tür işlem on-line olarak izlenir ve gerektiğinde başvuru sahibi ilgilendirilir.

Acil Nöbetçi Servisi

Servislerimiz, pazar günü 10:00 - 22:00, diğer günler 20:00 - 22:00 saatleri arasında Acil Servis hizmeti vermektedir. Ayrıca bayram ve resmi tatil günlerinde de acil servisimiz hizmetinizdedir.

Kaliteli ve Özel Hizmet

Profilo ürünlerine yerinde bakım ve onarım hizmeti verilmektedir. Ayrıca küçük ev aletleri de evinizden alınarak onarılır ve tekrar evinize teslim edilir.

2 Saat Aralığında Randevu

Müşterilerilerimize gün içerisinde sadece 2 saat aralığında randevu verilerek gidilmektedir. Örneğin 11:00 - 13:00 saatleri arasında. Böylece müşterilerimiz bütün gün evde beklemek zorunda kalmaz, verilen

saatler arasında uzman personelimiz gelir ve sorun çözülmüş olur.

DİKKAT

Garanti süresinin anlaşmazlık durumunda fatura tarihi esas alınacağını dan bu belge ile birlikte faturanın veya okunaklı fotokopisinin saklanması gereklidir.

YETKİLİ SATICI

BSH EV ALETLERİ SANAYİ ve TİCARET A.Ş.

İMZASI VE KAŞESİ :

MALIN

CİNSİ : KLİMA

MARKASI : PROFÍLO

MODELİ :

BANDROL VE SERİ NO :

TESLİM TARİHİ VE YERİ:

AZAMİ TAMİR SÜRESİ :

KULLANIM SÜRESİ : 10 YIL (Ürünün fonksiyonunu yerine getirebilmesi için gerekli yedek parça bulundurma süresi)

Üretici Firma :

• Cihazınız; kullanma kılavuzunda gösterildiği şekilde kullanılması ve yetkili kıldığımız teknik servis elemanları dışındaki şahıslar tarafından bakım, onarım veya başka bir nedenle müdahale edilmemiş olması şartıyla bütün parçaları dahil olmak üzere tamamen malzeme, işçilik ve üretim hatalarına karşı 3 (ÜÇ) YIL SÜRE İLE GARANTI EDİLMİŞTİR.
• Arızaların giderilmesi konusunda uygulanacak teknik yöntemlerin tespiti ile değiştirilecek parçaların saptanması tamamen firmamıza aittir.
• Malın tesliminden sonraki yükleme boşaltma ve sevkiyat anında meydana gelecek arızalar garanti kapsamı dışındadır.
• Belge üzerine tahrifat yapıldığı, cihazın üzerindeki orjinal seri numarası kaldırıldığı veya tahrifat yapıldığı taktirde garanti geçersizdir.

GARANTI ŞARTLARI

1- Garanti süresi malın teslim tarihinden itibaren başlar ve 3 yıldır.
2- Malın bütün parçaları dahil olmak üzere tamamı firmamızın garantisi kapsamındadır.
3- Malın garanti süresi içerisinde arızalanması durumunda, tamirde geçen süre garanti süresine eklenir. Malın tamir süresi en fazla 30 iş günüdür. Bu süre, mala ilişkin arızanın servis istasyonuna, servis istasyonunun olmaması durumunda, malın satıcısı, bayii, acentası, temsilciliği, ithalatçısı veya imalatçısından birisine bildirim tarihinden itibaren başlar. Sanayii malının arızasının 15 iş günü içerisinde giderilmemesi halinde imalatçı veya ithalatçı malın tamiri tamamlanıncaya kadar benzer özellikleri sahip başka bir sanayiye malını tüketicinin kullanımına tahsis etmek zorundadır.
4- Malın garanti süresi içerisinde, gerek malzeme ve işçilik gerekse montaj hatalarından dolayı arızalanması halinde, işçilik masrafi, değiştirilen parça bedeli yada başka herhangi bir ad altında hiç bir ücret talep etmeksizin tamiri yapılacaktır.

5- Tüketicinin onarım hakkını kullanmasına rağmen malın;

• Tüketiciye teslim edildiği tarihten itibaren, belirlenen garanti süresi içinde kalmak kaydıyla, bir yıl içerisinde; aynı arızanın ikiden fazla tekrarlanması veya farklı arızaların dörtten fazla meydana gelmesi veya belirlenen garanti süresi içerisinde farklı arızaların toplamının altıdan fazla olması unsurlarının yanı sıra, bu arızaların maldan yararlanamamayı sürekli kılması,
• Tamiri için gereken azami sürenin aşılması,
• Firmanın servis istasyonunun, servis istasyonunun mevcut olmaması halinde sırasıyla saticısı, bayii, acentesi, temsilciliği, ithalatçısı veya imalatçı-üreticisinden birisinin düzenleyeceği raporla arızanın tamirinin mümkün bulunmadığının belirlenmesi, durumlarında, tüketici malın ücretsiz değiştirilmesini, bedel iadesi veya ayıp oranında bedel indirimi talep edebilir.

6- Malın kullanma kılavuzunda yer alan hususlara aykırı kullanılmasından kaynaklanan arızalar garanti kapsamı dışındadır.

7- Garanti belgesi ile ilgili olarak çıkabilecek sorunlar için Sanayi ve Ticaret Bakanlığı, tüketicinin ve Rekabetin Korunması Genel Müdürlüğü'ne başvurulabilir.

Bu belgenin kullanılmasında; 4077 sayılı Tüketicinin Korunması Kanun ve bu Kanuna dayanılarak yürürlüğe konulan Garanti Belgesi Uygulama Esaslarına Dair Yönetmelik uyarınca, T.C. Sanayi ve Ticaret Bakanlığı Tüketicinin ve Rekabetin Korunması Genel Müdürlüğü tarafından izin verilmiştir.

Bu ürün PROFİLO için BSH Ev Aletleri Sanayi ve Ticaret A.Ş. tarafından ithal edilmektedir.

BSH Ev Aletleri Sanayi ve Ticaret A.Ş. bir BOSCH UND SIEMENS HAUSGERÂTE GMBH kuruluşudur.

BSH EV ALETLERİ SANAYİ ve TİCARET A.Ş.

Çakmak Mah. Balkan Cad. No. 51

34770 Ümraniye/İSTANBUL

Tel.: [phone] Fax: [phone]

Sanayi ve Ticaret Bakanlığı

Garanti Belgesi

Belge Numarası : 58522

Belge Onay Tarihi : 08.08.2008
