KULLANIM KILAVUZU ALK 5127 INV ALTUS

Klima Kullanma Kılavuzu

√ ALTUS

Lütfen önce bu kılavuzu okuyun!

Değerli Müşterimiz,

Modern tesislerde üretilen ve titiz kalite kontrol işlemlerinden geçirilen üründen en iyi verimi almanızı istiyoruz.

Bu nedenle, ürünü kullanmadan önce kullanma kılavuzunun tamamını dikkatle okuyun ve bir başvuru kaynağı olarak saklayın. Ürünü bir başkasına devretmeniz halinde, kılavuzu da verin.

Kullanma kılavuzu ürünü hızlı ve güvenli bir şekilde kullanmanıza yardımcı olur.

• Ürünü kurmadan ve çalıştırmadan önce kullanma kılavuzunu okuyun.
  • Güvenlikle ilgili talimatlara mutlaka uyun.
• Daha sonra ihtiyacınız olabileceği için kullanma kılavuzunu kolay ulaşabileceği bir yerde saklayın.
• Ürünle birlikte verilen diğer belgeleri de okuyun.

Bu kullanma kılavuzunun başka modeller için de geçerli olabileceğini unutmayın.

Modeller arasındaki farklar kılavuzda açık bir şekilde belirtilmiştir.

Semboller ve açıklamaları

Kullanma kılavuzunda şu semboller yer almaktadır:

Önemli bilgiler veya kullanımla ilgili faydalı ipuçları.

⚠️ Can ve mal açısından tehlikeli durumlara karşı uyarı.

⚠️ Elektrik çarpmasına karşı uyarı.

1 Klimanız 2

Genel görünüm 2
İç ünite 2
Dış ünite 3
Kablosuz uzaktan kumanda. . . . . . . . 4
Teknik özellikler 5

2 Önemli güvenlik talimatları 6

Genel güvenlik. 6
Piller 7
Kullanım amacı 7
Çocuk güvenliği. 8
AEEE Yönetmeliğine Uyum ve Atık ürünün elden çıkarılması 8
Ambalajın imha edilmesi. 8
Pratik ve yararlı bilgiler 8

3 Kurulum 9

Kurulum için doğru yer. 9
Elektrik bağlantısı. 9
Uzaktan kumanda askısının duvara monte edilmesi. 10
İlk kullanım. 10
Ürünün taşınması....10

4 Ön hazırlık 11

Enerji tasarrufu için yapılması gerekenler 11
Pillerinin takılması. 12
Çalışma yöntemi 12
Uzaktan kumandanızı kullanırken dikkat etmeniz gereken noktalar....12

5 Ürünün çalıştırılması 13

Klimayı açma 13
Çalışma modları. 13
Odanın soğutulması. . . . . . . . . . . . . 13
Hızlı soğutma fonksiyonu ..... 13

Oda neminin giderilmesi. . . . . . . . . 14
Akıllı çalışma modu ..... 14
(☀- Isitma modu) ..... 14
Hızlı ısıtma fonksiyonu ..... 15
Odanın havalandırılması ..... 15
e Enerji tasarruf fonksiyonu ..... 15
LCD ekran parlaklığı. . . . . . . . . . . . . . 16
Sıcaklık ayarlama / Oda sıcaklığı kontrolü. 16
Dikey hava akımının yönlendirilmesi . . 16
Otomatik temizleme işlemi ..... 16
Zamanlayıcının ayarlanması ..... 17
Otomatik açılma/kapanma fonksiyonu 17
Uyku ayarı fonksiyonu ..... 18
Otomatik başlatma 19
Uzaktan kumanda olmadan klimayı çalıştırmak 19
Test modu 20

6 Bakım ve temizlik 21

Anti-bakteriyel filtre temizliği .....22

7 Problemler için çözüm önerileri 23

8 Tüketici hizmetleri 24

1 Klimanız

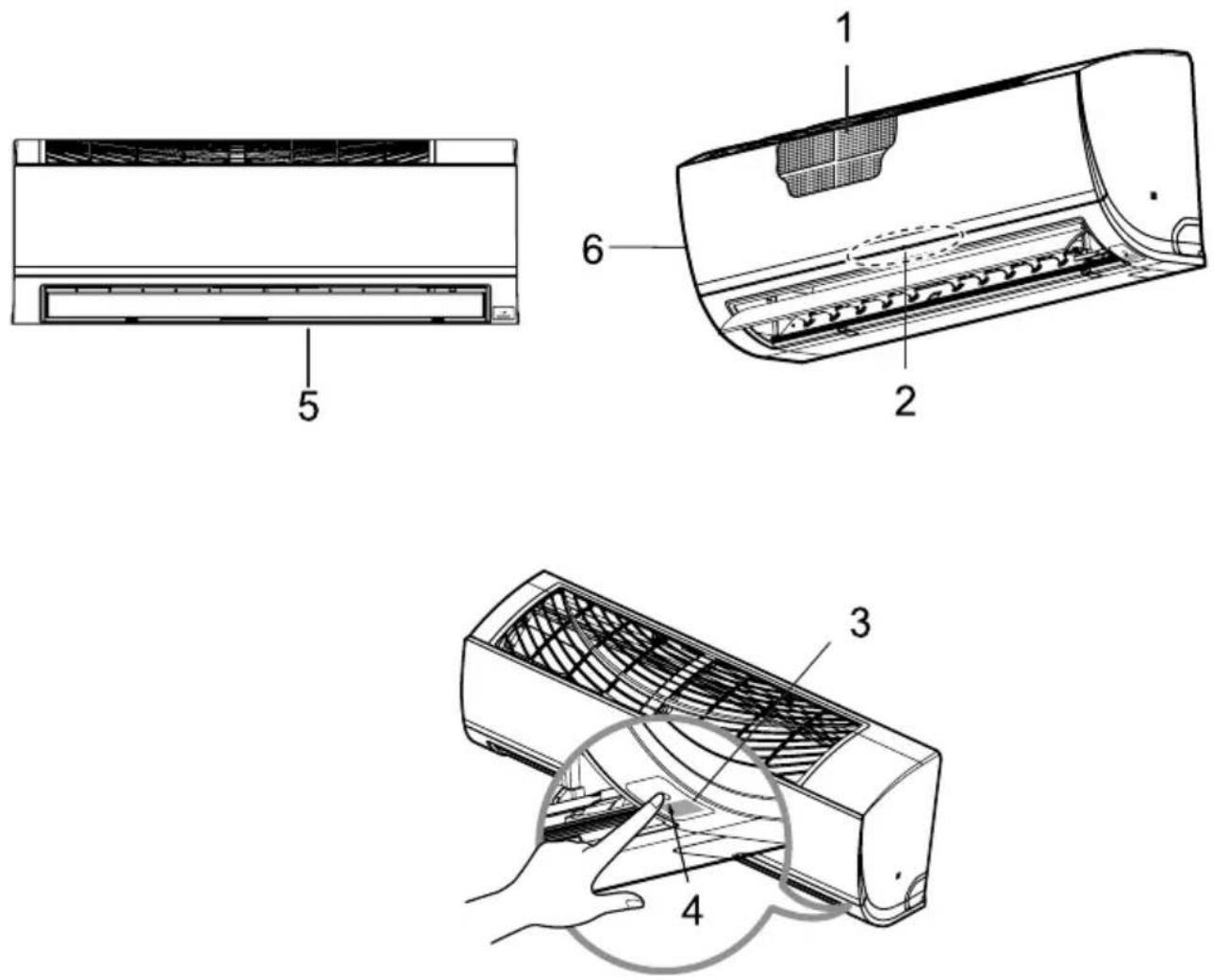

Genel görünüm İç ünite

1- Anti bakteriyel filtre
2- Çalışma konumu göstergesi
3- Sinyal alıcı
4- Manuel çalıştırma tuşu
5- Hava çıkış menfezi
6-Ön panel

Dış ünite

1- İç-Dış ünite boru bağlantı vanaları
2- Hava giriş menfezi (arka ve yanda)
3- Hava çıkış menfezi

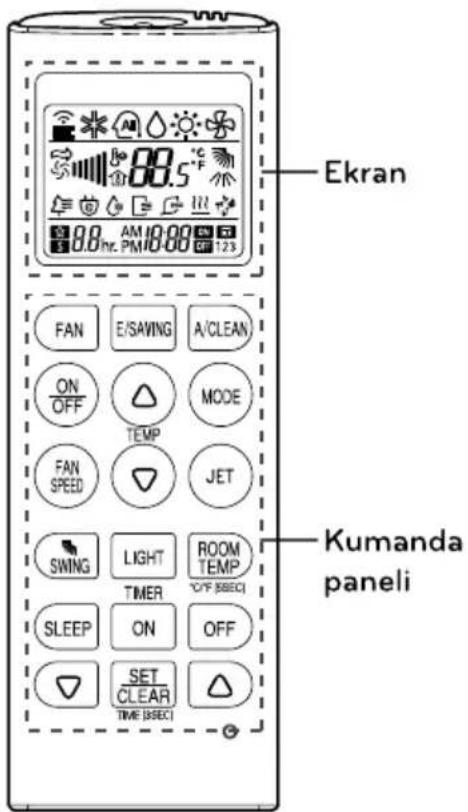

Kablosuz uzaktan kumanda

Klimayı uzaktan kumandayla, daha uygun şekilde kullanabilirsiniz.

Kumanda paneli	Ekran	Açıklama
		Fan tuşu: Oda sıcaklığınıdeğiştirmeden havayı sirküle eder.
		Uyku ayarı tuşu: Bu fonksiyon, sizuyurken odanızın çok soğumasınıvéya ısınmasını önler.
		Sıcaklık ayar tuşları: Isıtma ve soğutmaesnasında oda sıcaklığını ayarlar.
		On/off (aç/kapa) tuşu: Klimanın açılıpkapanmasını sağlar.
		İç alan fan hız tuşu: Hava üflemehızını ayarlar.
		Çalışma modu seçim tuşu: Çalışmamodunu seçer.Soğutma işlemi (*) / Auto çalışma veyaauto geçiş (AI) / Nem alma işlemi (◇) /Isıtma işlemi (◇)
		Jet cool/Jet heat: İç mekanın hızlısoğutulmasını/ısıtılmasını sağlar.
		Hava akım yönü tuşu: Yatay havauflème açısını ayarlar.
		Sıcaklık görüntüleme düğmesi: Oda si-caklığını gösterir. Tuşa 5 saniyeden uzunsüre basılı tutun. Ekran °C/°F değişir
		Zamanlayıcı tuşu: Mevcut geçerli zamanıve başlama/sona erme zamanını ayarlar.
		Navigasyon ve işlevler tuşu: Zamanıve özel işlevleri ayarlar.: Auto temizlik / ☑: enerji tasarruf so-ğutma işlemini yapar / ☑: İç ünite ekranının parlaklığını ayarlar.
		Ayarla/temizle tuşu: İşlevleri ayarlarveya iptal eder.
		Reset tuşu: Klima ayarlarını sıfırlar.

i Kumanda fonksiyonlarının kullanımı, iç ünite modeline göre değişiklik gösterir.

Kumanda sıcaklık sensörü sıcaklığı geniş bir aralıkta algıladığı için kumandada gösterilen ortam sıcaklığı yanıtıcı olabilir.

Teknik özellikler

Modeller		ALK 5127
Soğutma kapasitesi	(Btuh) 120	00
	(W) 3514
Isıtma kapasitesi	(Btuh) 126	00
	(W) 3689
Enerji verimlilik oranı	Soğutma 3.29 / A
	Isıtma 3.71 / A
Çekilen enerji (W)	Soğutma 1065
	Isıtma 995
Çekilen akım (A)	Soğutma 5.0
	Isıtma 4.5
Elektrik girişi (V/Hz.) 22	0-240/50
Nem alma kapasitesi (lt/h) 1.2
* Yıllık enerji tüketimi soğutma modunda	(kWs) 533
Ses Seviyesi dB(A) 25
İç ünite net ağırlık (kg)	8.5
Dış ünite net ağırlık (kg)	26
Kullanılacak sigorta	(C Tipi)	16 Amper

i Ürün kalitesini artırmak için önceden haber verilmeksizin teknik özelliklerde değişiklik yapılabilir.
i Kılavuzda yer alan şekiller şematik olup, ürünle bire bir uyum içinde olmayabilir.
i Ürünün üzerinde bulunan işaretlemelerde veya ürünle birlikte verilen diğer basılı dokümanlarda beyan edilen değerler, ilgili standartlara göre laboratuvar ortamında elde edilen değerlerdir. Bu değerler, ürünün kullanım ve ortam şartlarına göre değişebilir.
i Anma değeri için TS EN 14511 de T1 iklim şartları ile tarif edilen koşullar esas alınmıştır.
i İç ve dış ortam sıcaklıklarının standartlarda esas alınan değerlerin dışına çıkması durumunda klimanızın ısıtma ve soğutma kapasitelerinin etkilenmesi doğaldır. *Soğutma konumunda 1 yılda 500 saatlik çalışma ile harcanan enerji tüketimidir.

2 Önemli güvenlik talimatları

Bu bölümde, kişisel yaralanma ya da maddi hasar tehlikelerini önlemeye yardımcı olacak güvenlik talimatları yer almaktadır. Bu talimatlara uyulmaması halinde her türlü garanti geçersiz olacaktır.

Genel güvenlik

• Hava akımının uzun süre doğrudan vücudunuza gelmemesine dikkat edin.
• Ürünü şartlara ve sağlık koşullarına en uygun sıcaklığa ayarlayın.
• Ürün den tahliye edilen suyu içmeyin. Aksi taktirde ciddi sağlık problemleriyle karşılaşabilirsiniz.
• Ürünü hiç hava almayan alanlarda uzun süre kullanmayın.
• Ürünü ocak vb. cihazlarla aynı anda çalıştırırken ortamı ara sıra havalandırın.
• Ürünü durdurduktan sonra tekrar çalıştırmak için 3 dakika bekleyin. Tesisatınızın sigortası atabilir.
• Nem çok yüksekse ya da kapı veya pencere açıksa ürünü uzun süre çalışır halde bırakmayın.
• Ürünü, “Teknik özellikler” tablosundaki değerlere uygun bir sigorta tarafından korunan topraklı bir elektrik şebekesine bağlayın. Transformatörlü ya da transformatörsüz kullanımda, topraklama tesisatını ehliyetli bir elektrikçiye yaptırmayı ihmal etmeyin. Ürünün, yerel yönetmeliklere uygun topraklama yapılmadan kullanılması halinde ortaya çıkacak zararlardan firmamız sorumlu olmayacaktır.
• Şebeke geriliminin ürüne uygun olduğundan emin olun.
• Ürünün modeline uygun, gecikmeli tip (C-tipi) otomatik sigorta kullanın.
• Üründe soğutucu gaz dolaşımının gerçekleştiği soğutma devresine kesici ve delici aletler kullanarak zarar vermeyin. Isı değiştirici gaz kanallarının ve boru uzantılarındaki üst yüzey kaplamalarının

delinmesi durumunda püskürecek soğutucu gaz, cilt tahrişleri ve göz yaralanmalarına sebep olur.

- Çalışır durumda iken, üründeki hava giriş-çıkış menfezlerinin ve dış ünitenin üzerini örtmeyin veya herhangi bir cisimle kapatmayın.

- Ürüne doğru yanıcı ve soğutucu gazlar içeren spreyler sıkmayın.

- Ürün çalışırken iç ve dış ünitelerdeki hava giriş ve çıkış menfezlerine elinizi veya başka bir cismi sokmayın. İç kısımda bulunan fanlar ciddi yaralanmalara neden olabilir.

- Ürün çalışırken ön paneli açmayın. Üründe varsa, Neo Plasma filtreye dokunmayın.

- Üründe soğutucu gaz kaçağı meydana geldiğinde, ortamı havalandırmak için pencereleri açın ve Yetkili Servisi arayın.

- Ürünün bulunduğu ortamda yanıcı gaz kaçağı meydana geldiğinde, gazı ve klimayı kapatın. Ortamı iyice havalandırmadan klimayı tekrar çalıştırmayın.

- Ürünün ve güç kablosunun yakınında ısıtıcı cihazlar koymayın. Bu cihazlardan yayılabilecek aşırı ısı, ürünün plastik parçalarında erimeye neden olabilir.

- Elektrikler kesildiğinde veya fırtına durumunda fişi prizden çekin. Bunu ihmal etmek yangın veya elektrik çarpmasıyla sonuçlanabilir.

- Güç kablosu fişinin kirli, kopmuş, kırılmış olmadığını kontrol ettiğinizden emin olun. İhmal ederseniz elektrik çarpması veya üründe hasara sebep olabilir.

- Klimaya ıslak elle dokunmayın, çalıştırmayın, tamir etmeyin. İhmal ederseniz elektrik çarpması veya üründe hasara sebep olabilir.

- Elektrik kablosu arızalı ise ürünü çalıştırmayın. Yetkili Servisi arayın.

- Ürünün elektrik kablosunu çekerek zorlamayın. Kabloda oluşabilecek herhangi bir hasar elektrik çarpmasına neden olabilir.

- Elektrik kablosunu ısı kaynaklarından uzak tutun.

- Elektrik kablosunun üzerine hiçbir eşya koymayın.

- Ürün uzun süre kullanılmayacaksa, elektrik bağlantısını sigortadan kesin.

- Ürün herhangi bir şekilde ıslanırsa Yetkili Servis ile iletişim kurun.

- Elektriksel parçaların suyla temasını engelleyin. Ürünün elektriksel parçaları suyla temas ettiyse ürünü kapatın ve Yetkili Servisi arayın.

- Ürün den garip bir ses, duman ve koku gelirse ürünü sigortadan kapatın ve Yetkili Servisi arayın.

- Kurulum, bakım, temizlik ve tamir işlemleri sırasında ürünün sigortadan elektriğinin kesildiğinden emin olun.

- Kurulum ve tamir işlemlerini her zaman Yetkili Servise yaptırın. Yetkili olmayan kişiler tarafından yapılan işlemler nedeniyle doğabilecek zararlardan üretici firma sorumlu tutulamaz.

- İnsanları, hayvanları veya bitkileri klimadan çıkan sıcak veya soğuk rüzgara maruz bırakmayın.

- Sadece servis parça listesinde belirtilen parçaların kullanıldığından emin olun. Asla cihaz üzerinde değişiklik yapmayın. Aksi taktirde ölüme, ciddi yaralanmalara veya üründe hasara sebep olabilir.

- Sel baskını gibi durumlarda klima su altında kalırsa yetkili servisle temasa geçin. İhmali durumunda patlama veya yangına sebep olabilir.

- Klimanın üzerine herhangi bir nesne koymayın. Ürün bozulabilir.

- İç kısmın temizliği için yetkili servis ya da ürünü satın aldığınız bayi ile temasa geçin. Yüzeyde korozyon ve hasara neden olduğu için deterjan kullanılmamalıdır.

Piller

• Pilleri doğrudan güneş ışığı, ateş vb. etkenlere veya aşırı sıcağa maruz bırakmayın.
• Kullanılmış pillerle yeni pilleri bir arada kullanmayın.
• Biten pilleri sadece aynı model, değer ve özelliklerdeki pillerle değiştirin. Şarj edilebilir piller kullanmayın.
• Biten pilleri yerel kanun ve yönetmeliklere uygun şekilde atın. Bu sayede çevre ve insan sağlığında meydana gelebilecek potansiyel zararların engellenmesine katkıda bulunmuş olursunuz.
• Pillerin akmış olması halinde uzaktan kumandayı kullanmayın. Akmış sivının cildinize ya da giysilerinize bulaşması halinde bol temiz su ile yıkayın.
• Pillerden akan sıvıyı yutmayın. Yutmanız halinde en yakın sağlık kuruluşuna başvurun.

Kullanım amacı

- Bu ürün kapalı mekanlarda kullanılmak üzere tasarlanmıştır.

- Satın almış olduğunuz ürünün kullanım ömrü 10 yıldır. Bu, ürünün tanımlandığı şekilde çalışabilmesi için üreticinin, gerekli yedek parçaları bulundurma süresidir.

- Bu ürün, yanlarında güvenliklerinden sorumlu olacak veya onlara ürünün kullanımıyla ilgili gerekli talimatları verecek bir kişi bulunmadığı sürece fiziksel, duyusal veya zihinsel yeteneklerinde yetersizlik bulunan veya bilgisiz ya da deneyimsiz olan kişiler (çocuklar dahil) tarafından kullanılması için tasarlanmamıştır.

- Ürünü, bulunduğunuz mekanı soğutmak dışında (örn. ; hassas aygıtların, gıdaların, evcil hayvanların, bitkilerin ve sanat eserlerinin korunması) için kullanmayın. Ürün özel bir soğutma sistemi değil, tüketici klimasıdır. Bu gibi kullanımlar bu öğelere zarar verebilir.

Çocuk güvenliği

• Elektrikli ürünler çocuklar için tehlikelidir. Ürün çalışırken çocukların üründen uzak tutun ve ürünle oynamalarına izin vermeyin.
• Özellikle küçük çocukların ve yaşlıların bulunduğu odaların sıcaklık düzeylerine dikkat edin.
• Ambalaj malzemeleri çocuklar için tehlikelidir. Ambalaj malzemelerini çocukların ulaşamayacakları bir yerde muhafaza edin.
• Çocukların klimanın dış ünitesine tırmanmadıklarından ve dış üniteye darbe yapmadıklarından emin olun. Aksi taktirde ölüme veya ürünün arızasına sebep olabilir.

AEEE Yönetmeliğine Uyum ve Atık ürünün elden çıkarılması

i Yağ ve soğutucu gazın atılması ve diğer parçaların sökülmesi, ilgili yerel ve ulusal mevzuatlara uygun olarak yapılmalıdır.
i Sistemi kendiniz sökmeyin. Sistemin sökülmesi ve soğutucu gaz, yağ veya diğer parçalarla ilgili işlemler Yetkili Servis tarafından ilgili yerel ve ulusal mevzuatlara göre yapılmalıdır.

Bu ürün, T.C. Çevre ve Şehircilik Bakanlığı tarafından yayımlanan “Atık Elektrikli ve Elektronik Eşyaların Kontrolü Yönetmeliği”nde belirtilen zararlı ve yasaklı maddeleri içermez. AEEE Yönetmeliğine uygundur. Bu ürün, geri dönüşümlü ve

tekrar kullanılabilir nitelikteki yüksek kaliteli parça ve malzemelerden üretilmiştir. Bu nedenle, ürünü hizmet ömrünün sonunda evsel veya diğer atıklarla birlikte atmayın. Elektrikli ve elektronik cihazların geri dönüşümü için bir toplama noktasına götürün. Bu toplama noktalarını bölgenizdeki yerel yönetime sorun. Kullanılmış ürünleri geri kazanıma vererek çevrenin ve doğal kaynakların korunmasına yardımcı olun. Ürünü atmadan önce çocukların güvenliği için elektrik fişini kesin.

Ambalajın imha edilmesi

Ürünün ambalajı geri dönüşümlü malzemelerden üretilmiştir. Atık talimatlarına uygun bir şekilde tasnif ederek çöpe atın. Normal ev çöpüyle birlikte atmayın.

Pratik ve yararlı bilgiler

• Odanızı aşırı soğutmayın. Bu hem sağlığınız için iyi değildir, hem de fazla elektrik sarfiyatına neden olur.
• Klima çalışırken, güneş ışınlarının doğrudan içeri girmesine engel olun, güneşlik ve perdeleri kapalı tutun.
• Ürünün dikey ve yatay kanatlarının yönünü ayarlayarak, oda sıcaklığının ve hava akımının oda içinde homojen olarak dağılmasını sağlayın.
• Kafeterya, pastane gibi kapıların sürekli açık olduğu büyük mekanlarda hava perdelerinin kullanılması elektrik sarfiyatını azaltarak, üründen daha iyi verim elde edilmesini sağlayacaktır. Bu durumda ortam istenilen sıcaklığa daha çabuk ulaşır.
• Serin ve sıcak havayı oda içinde tutmak için, kapı ve pencereleri mümkün olduğunca kapalı tutun.
• Anti-bakteriyel filtreyi, mevsim başında ve sonunda düzenli olarak temizleyin. Anti-bakteriyel filtrede tıkanma hava akışını, soğutmayı ve nem giderme olayını azaltır. Anti-bakteriyel filtreyi düzenli olarak temizlenmez ise, soğutma-ısıtma kapasitesi düşecek ve kullanılan elektriğin bir kısmı boşa harcanacaktır.
• Ürünün çalışması sırasında pencereler kapalı tutulduğundan, belli aralıklarla pencereleri açarak odayı havalandırın.
• Ürün uzun süre çalıştırılmayacaksa 2-3 saat fan modunda çalıştırın, bu işlem ürününüzün içindeki rutubeti giderir. Daha sonra sigortadan kapatın.
• Klima ısıtma modunda çalışırken oda içerisindeki havayı kurutacağı için klima ile beraber ortam havasını nemlendiren ürünler kullanılabilir.

3 Kurulum

Ürünün kurulumu için size en yakın Yetkili Servise başvurun. Ürünü kullanıma hazır duruma getirmek için Yetkili Servisi çağirmadan önce, elektrik tesisatı ve su tahliyesinin uygun olduğundan emin olun. Değilse ehliyetli bir elektrikçi ve tesisatçı çağırarak gerekli düzenlemeleri yaptırın.

i Kurulum yerel standartlara uygun olarak yapılmalıdır veya yerel standartların olmadığı durumda the National Electrical NFPA 70/ANSI C1-1003'e uyulmalıdır.
i Ürünün yerleştirileceği yerin ve ayrıca elektrik ve atık su tesisatının hazırlanması müşteriye aittir.
i İç ünite/dış ünite kablo bağlantısı sıkı ve güvenli hale getirilmeli ve kablo terminal bloklarından herhangi bir yük tarafından çekilmeyecek şekilde uygun bir yol takip etmeli. Uygun olmayan bağlantı ısı üretimine veya yangına sebep olabilir.
i Kontrol kutusunun paneli ve kapağını güvenli şekilde kurun.
Klimayı patlama veya yanma tehlikesi olan yerlerin yakınına kurmayın. Patlamaya veya yanmaya sebep olabilir.
i Sistemin içine sistemde kullanılan soğutucu akışkan dışında herhangi bir gaz veya hava karıştırmayın. Soğutucu akışkan sistemine hava girerse, çok yüksek basınçlara sebep olabilir, bu da yaralanmalara veya cihazın bozulmasına sebep olabilir.
i Vida, çivi veya pil gibi paketli malzemeleri kurulumdan veya tamirden sonra dikkatli kullanın. Aksi halde ciddi yaralanmalara sebep olabilir.
Kondanser suyu tahliye hortumunu, suyu kolayca akıtacak şekilde monte ediniz. İhmal edilirse ürünün arızalanmasına sebep olur
i Klima kurulurken veya tamir edilirken, soğutucu akışkan sızıntısını kontrol

ettiğinizden emin olun. Sızıntı varsa temas etmeyin. Ürünün bozulmasına sebep olabilir.

⚠️ Kurulum ve elektrik bağlantıları Yetkili Servis tarafından yapılmalıdır. Yetkili olmayan kişiler tarafından yapılan işlemler nedeniyle doğabilecek zararlardan üretici firma sorumlu tutulamaz.

⚠️ Ürünü kurmadan önce üzerinde herhangi bir hasar olup olmadığını kontrol edin. Ürün hasarlıysa kurulumunu yaptırmayın. Hasarlı ürünler güvenliğiniz için tehlike oluşturur.

Kurulum için doğru yer

• Klimayı bozuk yüzeye veya düşme tehlikesi olan yere monte etmeyin. Ölüme, ciddi yaralanmalara veya ürün hasarına neden olabilir.
• Ürünü donma ihtimali olmayan ortamlarda sabit ve düz bir zemine kurun.
• Kurulum alanının zaman içinde bozulmayacağını emin olun.
• Ürünü, dış ünitenin çıkardığı gürültü ve sıcak havanın komşulara zarar verebileceği bir yere kurmayın.
• Ürünü doğrudan denizden esen rüzgara (tuz spreyi) maruz kalacağı bir yere kurmayın.
• İç ünite su akıtma riskine karşı LCD, TV ünitesi gibi zarar göre bilecek eşyaların üzerine gelecek şekilde montaj edilmemelidir.

Elektrik bağlantısı

Ürünü, “Teknik özellikler” tablosundaki değerlere uygun bir sigorta tarafından korunan topraklı bir elektrik şebekesine bağlayın. Ürünün, yerel yönetmeliklere uygun topraklama yapılmadan kullanılması halinde ortaya çıkacak zararlardan firmamız sorumlu olmayacaktır.

- Bağlantı ulusal yönetmeliklerle uyumlu olmalıdır.

• Ürünün sigortası, kurulumdan sonra kolay erişilebilir olmalıdır.
• Voltaj ve izin verilen sigorta koruması "Teknik özellikler" bölümünde belirtilmiştir. Evinizdeki sigortanın akım değeri "Teknik özellikler" tablosuna uygun değilse ehliyetli bir elektrikçiye uygun amperlik bir sigorta bağlatın.

- Belirtilen voltaj, şebeke voltajınıza eş değer olmalıdır.

- Uzatma kabloları ya da çoklu prizlerle bağlantı yapmayın. Kablo çizilmiş, soyulmuş, aşınmışsa veya bozulmuşsa kabloyu değiştirin. İhmal ederseniz elektrik çarpması veya üründe hasara sebep olabilir.

- Hasar görmüş güç kablosunu, fişi ve prizi kullanmayın. Bunu ihmal etmek yangın veya elektrik çarpmasıyla sonuçlanabilir.

- Ana sigorta ve şalterlerde en az 3 mm kontak açıklığı olmalıdır.

- Topraklama kablosunu gaz borularına, paratonere veya telefon toprak bağlantısına bağlamayın. İhmal ederseniz elektrik çarpması veya üründe hasara sebep verebilir.

⚠️ Ürünün hasar görmüş elektrik kablosu Yetkili Servis tarafından değiştirilmelidir.

⚠ Ürün arızalı ise onarılmadan çalıştırılmamalıdır! Elektrik çarpma tehlikesi vardır!

ilk kullanım

Ürünü kullanmaya başlamadan önce "Önemli güvenlik talimatları" ve "Kurulum" bölümündeki talimatlara uygun hazırlıkların yapıldığından emin olun.

Ürünün taşınması

Ürünü başka bir yere taşımanız gerekirse, Yetkili Servis Merkezi ile iletişim kurun.

• Klimayı paketinden çıkartırken ve kurarken dikkatli olun. Aksi taktirde ciddi şekilde yaralanabilir veya ürüne hasar verebilirsiniz.
• Cihaz taşınırken en az iki kişi veya bir forklift kullanın. Aksi taktirde yaralanmaya sebep olabilir.

Uzaktan kumanda askısının duvara monte edilmesi

Uzaktan kumandayı korumak için, güneş ışığını doğrudan alan yere monte etmeyin.

1. Güvenli ve kolay ulaşılabilen yere yerleştirin.
2. Kumanda askısını 2 vida kullanarak tornavida yardımıyla monte edin.

1. Uzaktan kumandayı, kumanda askısının içine koyun.

i Aksesuar poşetinden çıkan bandı, kumanda askısının arkasına yapıştirarak kumanda askısını duvarda sabitleyebilirsiniz.

4 Ön hazırlık

Enerji tasarrufu için yapılması gerekenler

• Klimanın kapasitesinin kullanmak istediğiniz mekana uygun olduğundan emin olun. Soğutma kapasitesi mekanın ihtiyacından daha küçük bir klima, verimli soğutma sağlayamayacağından kompresörü sürekli devrede tutmak zorunda kalacak ve enerji sarfiyatı artacaktır.
• Soğutma kapasitesi mekanın ihtiyacından daha büyük bir klima ise ortamı çok çabuk soğutacak ve kompresörü sık sık kapatıp açacaktır. Bu durum klimanın enerji sarfiyatını artıracaktır. Ayrıca daha yüksek kapasiteli klimalar daha yüksek ses seviyesine sahip olduğu için, klima kapasitesine göre daha küçük kalan mekandaki gürültü sizi rahatsız edecektir.
• Klimayı kullandığınız mekanın ısı yalıtımlı olması konforunuzu artırır, enerji sarfiyatınızı düşürür. Bu nedenle mekanın ısı kayıp-kazanç noktalarının iyi izole edilmesi önemlidir. Ayrıca klima kullanımı sırasında mekanın kapı ve pencerelerinin kapalı olması gerekmektedir. Kapıların açık tutulması zorunluluk ise (mağaza ve dükkanlar gibi yerlerde), hava perdesi gibi dışarıdan sıcak veya soğuk hava akımını engelleyici cihazlar kullanılmalıdır.
• Güneşin camlardan doğrudan içeri girdiği saatlerde güneşliklerin, perdelerin veya panjurların kullanılması klimanın enerji sarfiyatının artmasını engeller.
• Dış ünitenin doğrudan güneş altında olduğu yerlerde, bir tente, gölgelik vs ile (dış ünitenin hava akışını engellememek şartıyla) doğrudan gelen güneş ışığından korunması enerji sarfiyatının artmasını engeller.
• Montaj esnasında iç ve dış ünitelerin yerleşim kurallarına uyulması

önemlidir. Özellikle, ünitelerin hava giriş çıkış kanallarının ve üfleme menfezlerinin önlerinde hava akışını engelleyecek nesnelerin olmaması gerekmektedir.

• Klimanın ihtiyaç duyduğunuz sıcaklık değerinden daha düşük değerlere ayarlanması enerji sarfiyatınızı artırırken, konfor etkisini azaltacaktır. Klimayı sürekli en düşük/yüksek ayar sıcaklığı yerine, ihtiyacınıza göre daha uygun sıcaklık değerlerinde kullanabilirsiniz.
• Klimanın toz tutucu filtrelerini düzenli aralıklarla temizleyin. Filtrelerin zaman içinde tıkanması hava akışını önleyeceğinden, klimadan beklediğiniz performansı almanızı engelleyecektir. Bu durum klimayı zorlayacağı için, enerji sarfiyatının da artmasına sebep olacaktır.
• Klimanın iç ve dış ünitelerinde yer alan ısı değiştiricilerinin temizliği çok önemlidir. Isı değiştiricilerinin kirlenmesi veya tıkanması, klimanın istediğiniz soğutma/ısıtmayı gerçekleştirmek için daha çok çalışmasına, dolayısıyla da enerji sarfiyatının artmasına sebep olur. Bu nedenle, klimaya yılda en az bir defa bakım yaptırmanızı öneririz. (Yıllık bakım garanti kapsamı dışındadır.)
• Klimanın programlama özelliğini kullanarak enerji sarfiyatını düşürebilirsiniz. Mekanı kullanmadığınız zamanlarda klimanın kapanmasını ve kullanacağınız zamanlarda yeniden açılmasını sağlayabilirsiniz.
• Hava yönlendirme kanatlarını, mekan içerisinde bulunan kişileri rahatsız etmeyecek şekilde ayarlamanızı öneririz. “Chaos Swing” özelliğini kullanmanız mekan içerisinde daha dengeli bir hava dağılımı sağlamanıza yardım edecektir.

Pillerinin takılması

Uzaktan kumandanın pil yuvasının kapağını ok yönünde açın. İki adet AAA 1,5 V pili (+) ve (-) yönlerinin doğru olduğuna dikkat ederek yuvalarına yerleştirin ve kapağı tekrar takın.

i Uzaktan kumandanın ekran görüntü sü kaybolursa, pilleri tekrar takın.

Çalışma yöntemi

Klimayı çalıştırmak için, uzaktan kumandayı, klimanın alt tarafından sinyal alıcıya doğru yöneltin.

Uzaktan kumanda yöneltildiği taktirde başka elektronik cihazları çalıştırabilir. Uzaktan kumandayı klimanın sinyal alıcısına doğru yöneltin.

i Uygun çalışma şartları için, sinyal verici ve alicısını, yumuşak bir bez kullanarak temizleyin.

Uzaktan kumandanızı kullanırken dikkat etmeniz gereken noktalar

• Uzaktan kumandayı kullanacağını zaman, klimanın üzerindeki sinyal aliciya doğru tutun.
• Uzaktan kumanda ile klima alicısı arasında herhangi bir engel olmamasına dikkat edin.
• Uzaktan kumanda tuşlarına bastığınızda klimadan bip sesi gelmiyorsa sinyal alınmamış demektir. Tuşa tekrar basın.
• Uzaktan kumandayı düşürmeyin.
• Uzaktan kumandayı, güneş işinlarını doğrudan alacağı bir yere veya ısı yayan bir cihazın yakınına koymayın.

Uzaktan kumandaya şekli, boyutları ve performansı standart pillerden farklı olan, şarj edilebilir piller takmayın. Klimayı uzun bir süre çalıştırmayacaksanız, uzaktan kumandadaki pilleri çıkarın.

5 Ürünün çalıştırılması

Klimayı açma

1. Klimanın sigortası kapalıysa açın.
2. Uzaktan kumandanızı, iç ünitede bulunan kontrol paneline yönlendirip, kumanda üzerindeki ON OFF tuşa basın. Ön paneldeki Power ışığı yanacak ve klimadan uyarı sinyali gelecektir.
3. Uzaktan kumanda yardımıyla istediğiniz modu seçin.

Çalışma modları

Klima 5 farklı çalışma modunda kullanılabilir.

Soğutma modu

İstenilen sıcaklık derecesi ve şartlarında soğutmayı sağlamak için kullanılır.

Al Akıllı çalışma modu

Oda sıcaklığını algılayarak fan hızını ve ayarlanmış sıcaklığı otomatik olarak kontrol etmesini için kullanılır.

Nem Giderme modu

Sıcaklığın nispeten düşük fakat nemin yüksek olduğu durumlarda, ortamı fazla soğutmadan nemi azaltmak için kullanılır.

Isitma modu

İstenilen sıcaklık derecesi ve şartlarında ısıtmayı sağlamak için kullanılır.

Fan modu

Oda sıcaklığını değiştirmeden havayı sirküle eder.

Odanın soğutulması

(\* Soğutma modu)

Odayı konforlu ve temiz rüzgarla soğutur.

1. Ürünü çalıştırmak için ON OFF tuşuna basın.
2. Soğutma moduna geçene kadar MODE tuşuna basın

Ekranda ❖ sembolü belirecektir.

1. İstediğiniz sıcaklığı ayarlamak için veya △ tuşuna basın.

-Sıcaklık değişim aralığı 18°C-30°C arasındadır.

1. İstenilen fan hızını da değiştirebilirsiniz. Bkz. "Fan hızının ayarlanması"

i Uzaktan kumandanızın göstergesindeki sıcaklık değerini oda sıcaklığının altında bir değere ayarlayın.
Klima, soğutma modunda kesintisiz olarak uzun süre çalışırsa, ön pano ve yatay kanatlar üzerinde yoğuşma olabilir.

Hızlı soğutma fonksiyonu (Jeet cool)

Odanın hızlı soğumasını sağlar.

1. Ürünü çalıştırmak için ON OFF tuşuna basın.
2. Soğutma moduna geçene kadar MOCE tuşuna basın.
3. Hızlı soğutma fonksiyonuna geçmek için Ⓗet tuşuna basın. Ekranda PO sembolü belirecektir.

Wire * S P0 AM 12:00

1. Hızlı soğutma fonksiyonunu iptal etmek için;

2. Hızlı soğutma tuşu ⒿJET

3. Fan modu seçim tuşu "FAN"
4. Fan hızı ayar tuşu “ FAN SPEED”
5. Çalışma modu seçim tuşu “ MODE”
6. Sıcaklık ayar tuşu “ △,▽” tuşlarından birine basmanız yeterli olacaktır. Hızlı soğutma fonksiyonu iptal olması ile birlikte klima en yüksek fan hızında çalışmasına devam edecektir.

i Fan, Otomatik çalışma, Nem giderme modlarında, bu fonksiyon kullanılamaz.

Hızlı soğutma (Jet cool) nedir?

Klima 30dk. boyunca oldukça yüksek fan hızında sıcaklık ayarını 18°C'ye getirerek soğutma modunda çalışarak oda sıcaklığının hızla düşmesini sağlar.

i Hızlı soğutma fonksiyonu özellikle sıcak yaz günlerinde oda sıcaklığını kısa sürede düşürmek için kullanılır.

Oda neminin giderilmesi

Bu modda yüksek nemli ortamlardan fazla nem alınarak mekanda oluşacak küflenme giderilir. Bu mod çalışması sırasında ortamdaki nemi optimum noktada tutmak için fan hızını ve ortam sıcaklığını otomatik ayarlar.

1. Ürünü çalıştırmak için ON OFF tuşuna basın.

2. Nem giderme moduna geçene kadar MODE tuşuna arka arkaya basın. -Ekranda ⬆ sembolü belirecektir.

- 5:1 AM 12:00

1. İstenilen fan hızını da değiştirebilirsiniz. Bkz. "Fan hızının ayarlanması"

Bu modda oda sıcaklığını kendiniz ayarlayamazsınız. Ayrıca kumanda üzerinde oda sıcaklığı gözükmez.

Akıllı çalışma modu

Ayarlanan sıcaklık değerine göre, klima soğutma veya ısıtma modunda otomatik olarak çalışır. Klima, oda sıcaklığını algılayarak fan hızı ve sıcaklığı otomatik olarak kontrol eder.

1. Ürünü çalıştırmak için ON OFF tuşuna basın.

2. Akıllı çalışma moduna geçene kadar MODE tuşuna basın.

- Ekranda AI görünür.

1. İstenilen set sıcaklığa ulaşana kadar “△,▽” tuşlarına basın. Tuşa her bastığınızda, ayarlanan oda sıcaklık değeri 1°C artacak veya azalacaktır.

i Oda sıcaklığını kontrol etmek için “ROOM TEMP” tuşuna basın. Uzaktan kumandanızın göstergesindeki sıcaklık değerini oda sıcaklığının altında seçin.

i Akıllı çalışma modunda cihaz, odayı seçilen çalışma modunda (ısıtma/soğutma) ayarlanan sıcaklık değerine ulaştırmaya çalışır. İstenilen sıcaklık değerine ulaşıldığı zaman cihaz durur. Daha sonra oda sıcaklık değeri değiştiğinde cihaz tekrar odayı istenilen sıcaklığa getirmek için aynı çalışma modunda çalışmaya başlar.

Bu modda “FAN SPEED” tuşuna basarak istenilen hava akış gücünü ayarlayabilirsiniz.

Odanın ıstilması

(Isitma modu)

Odayı konforlu ve temiz rüzgarla ıstır.

1. Ürünü çalıştırmak için ON OFF tuşuna basın.

2. Isıtma moduna geçene kadar ⓂMOE tuşuna basın. Ekranda ⚙️ sembolü belirecektir.

1. İstediğiniz sıcaklığı ayarlamak için veya △ tuşuna basın.

- Sıcaklık aralığı 16°C ile 30°C arasındadır.

1. İstenilen fan hızını da değiştirebilirsiniz. Bkz. "Fan hızının ayarlanması"

i Uzaktan kumandanızın göstergesindeki sıcaklık değerini oda sıcaklığının üstünde bir değere ayarlayın.
Klima, ısıtma modundayken daha verimli bir ısıtma için yatay kanat açısını en alt konuma ayarlayın.
Klima, ısıtma modundayken ortam sıcaklığı istenen sıcaklığa ulaştıktan sonra iç ünite fanı bir süre daha çalışmaya devam eder. Bu durumda klimanın üflediği hava ılık hissedilebilir. İç ortam sıcaklığını düşük hissettiğiniz hallerde, kumandanızdaki sıcaklık değerini daha yüksek bir değere ayarlamanızı öneririz.

Hızlı ısıtma fonksiyonu (Jeet heat)

Odanın hızlı ısınmasını sağlar.

1. Ürünü çalıştırmak için ON OFF tuşuna basın.
2. Isıtma moduna geçene kadar Ⓜ MODE tuşuna basın.
3. Hızlı ısıtma fonksiyonuna geçmek için Ⓗet tuşuna basın. Ekranda PÖ sembolü belirecektir.

1. Hızlı ısıtma fonksiyonunu iptal etmek için;

2. Hızlı soğutma tuşu ⒿJET

3. Fan modu seçim tuşu “FAN”
4. Fan hızı ayar tuşu “ FAN SPEED”

- Çalışma modu seçim tuşu “ MODE ”

- Sıcaklık ayar tuşu “ △,▽” tuşlarından birine basmanız yeterli olacaktır. Hızlı ısıtma fonksiyonu iptal olması ile birlikte klima en yüksek fan hızında çalışmasına devam edecektir.

i Fan, Otomatik çalışma, Nem giderme modlarında, bu fonksiyon kullanılamaz.

Hızlı ısıtma (Jet heat) nedir?

Klima 30dk. boyunca en yüksek fan hızında sıcaklık ayarını 30°C'ye getirerek ısıtma modunda çalışarak oda sıcaklığının hızla yükselmesini sağlar.

i Hızlı ısıtma fonksiyonu özellikle soğuk kış günlerinde oda sıcaklığını kısa sürede arttırmak için kullanılır.

Odanın havalandırılması (✿ Fan modu)

Oda sıcaklığını değiştirmeden havayı sirküle eder.

1. Ürünü çalıştırmak için ON OFF tuşuna basın.
2. Fan moduna geçmek için FAN tuşuna basın. Ekranda sembolü belirecektir.

AM 12:00

1. Fan hızının ayarı için FAN SPEED tuşuna basın.

Fan hızının ayarlanması

1. “FAN SPEED” Tuşuna basarak istenilen hava akış gücünü ayarlayabilirsiniz.

Sembol Tanımı
	Düşük fan hızı
	Orta fan hızı
	Yüksek fan hızı
	Chaos Swing (doğal rüzgar etkisi)

i Chaos Swing konumundayken, fan hızı ortam sıcaklığına göre orta veya düşük fan hızı arasında otomatik olarak değişir.
i Seçenekler ürün fonksiyonuna göre değişiklik gösterebilir.

e Enerji tasarruf fonksiyonu

Bu mod soğutma esnasında güç tüketimini asgari seviyeye indirir ve ayarlanan sıcaklığı daha rahat bir ortam için optimal seviyeye yükseltir.

1. Ürünü çalıştırmak için ON OFF.tuşuna basın.

2. Soğutma moduna geçene kadar MODE tuşuna basın.

3. Enerji tasarruf fonsiyonuna geçmek için E/SAVING tuşuna basın.

-Ekranda ⏻ sembolü belirecektir.

Bu fonksiyon modele bağlı olarak desteklenemeyebilir.

i Isıtma, Fan, Otomatik çalışma, Nem giderme modlarında, bu fonksiyon kullanılamaz.

LCD ekran parlaklığı

İç ünite LCD ekran parlaklığını ayarlayabilirsiniz.

1. “LIGHT” tuşuna basarak LCD ekran parlaklığını istenilen seviyeye getirebilirsiniz.

Bu fonksiyon modele bağlı olarak desteklenmeyebilir.

Sıcaklık ayarlama / Oda sıcaklığı kontrolü

Sıcaklık ayarlama

1. İstenilen oda sıcaklığını basitçe ayarlayabilirsiniz. “△,▽” tuşlarına basarak istediğiniz oda sıcaklığını ayarlayın.
   △ : Tuşuna her basıldığında 1°C artar.
   ▽: Tuşuna her basıldığında 1°C azalır.

Soğutma modu:

Ayarlanan sıcaklık değeri oda sıcaklık değerinden yüksek ise cihaz soğutma modunda çalışmaz. Ayarlanan sıcaklık değerini düşürün.

Isitma modu:

Ayarlanan sıcaklık değeri oda sıcaklık değerinden düşük ise cihaz ısıtma modunda çalışmaz. Ayarlanan sıcaklık değerini arttırın.

Oda sıcaklığı kontrolü

“ROOM TEMP” Tuşuna basıldığında oda sıcaklığı 5 sn. süresince ekranda görünür. 5sn. sonunda ayarlanan sıcaklık değeri ekranda belirir.

Uzaktan kumandanın oda içindeki yerine göre okunan oda sıcaklık değeri değişebilir.

Dikey hava akımının yönlendirilmesi

Kumandayı kullanarak yatay kanatlarını kontrol edip klimanın üfleme yönünü istediğiniz yöne ayarlayabilirsiniz.

1 “SWING” tuşuna basın. Yatay kanatlar yukarıya ve aşağıya hareket etmeye başlayacaktır.

1. Yatay kanatlar çalışmaya başladıktan sonra ilk 5 hareketinde maksimum ve minimum açı arasında salınım yapacaktır. Bu sırada yatay kanatları istediğiniz herhangi bir açıda durdurmak istiyorsanız tekrar “SWING” tuşuna basın.

2. Klima kapatıldığında yatay kanatlar da kapanacaktır.

i “SWING” tuşuna basıldığında, ilk 5 hareketten sonra yatay kanatlar tanımlı bir algoritma uyarınca otomatik olarak hareket edecek ve oda havası düzgün bir şekilde dağıtıılacaktır.

i Yatay kanatların yönünü ayarlamak için her zaman uzaktan kumandanızı kullanın. Yatay kanatların elle ayarlanması ürüne hasar verebilir. ,

Otomatik temizleme işlemi

Soğutma ve nem alma işlemlerinde, iç ünite içerisinde nem oluşur. temizleme fonksiyonu kullanarak oluşan nemi yok edebilirsiniz.

1. Ürünü çalıştırmak için ON OFF.tuşuna basın.

2. Otomatik temizleme fonksiyonuna geçmek için A/CLEAN tuşuna basın.

- Ekranda ≡ görüntülenir.

1. Otomatik kurutma fonksiyonunu iptal etmek için “A/CLEAN” tuşuna tekrar basın.
   i Klimayı kapattığınızda otomatik kurutma fonksiyonu otomatik olarak 30 dakika çalışacaktır. Bu sırada klimanın yatay kanatları 90° kapanacak (yere paralel) ve sadece iç ünite fanı çalışacaktır.
   Bu konumda klimanın çalışma durumu gösterge ekranında c0 sembolü belirecektir.
   i Otomatik kurutma fonksiyonu sadece klima soğutma veya nem alma modlarında çalışırken devreye girer.
   i Otomatik temizleme modu devredeyken bazı tuşlar kullanılamaz.

Zamanlayıcının ayarlanması

Uzaktan kumandayı ilk kez çalıştırırken, reset tuşuna bastığınızda veya uzaktan kumanda pillerini değiştirdiğinizde kumanda saatini yeniden ayarlamanız gerekir.

1. [ SET CLEAR ] tuşuna basın 3 saniyeden uzun bir süre basın.
2. Ekranın alt kısmında AM/PM simgesi belirir.

1. Saat ayarını yapmak için ▽, △ tuşlarını kullanın.
2. “ SET CLEAR” tuşuna basarak zaman ayarlaması işlemini bitirin. Ayar bittikten sonra saat sembolü ekranda sabit kalacaktır.
3. Ayarlanan saati tekrar değiştirmek için 1,2,3,4 numaralı işlemleri tekrarlayın.
   i Saati ayarlarken a.m. (Öğleden önce), p.m. (Öğleden sonra) ibarelerine dikkat edin. Klimaya vereceğiniz program ayarı için uzaktan kumandanın saatini esas alacağından saatin doğru ayarlanması büyük önem taşımaktadır.

Otomatik açılma/kapanma fonksiyonu

Siz evde yokken veya uykudayken, klimanın otomatik olarak açılmasını veya kapanmasını sağlar.

Ayarlanan bir zamanda klimanın otomatik olarak açılması.

Klimanın otomatik olarak açılması için, aşağıdaki işlemleri uygulayarak programı ayarlayabilirsiniz.

1. “ON” tuşuna basın. Uzaktan kumandanın ekranında “ON embolü belirecektir.

1. “▽, △” tuşlarını kullanarak açılma saat ayarını yapın.
2. “ SET CLEAR” tuşuna basarak zaman ayarlaması işlemini bitirin. Ayar bittikten sonra otomatik açılma sembolü ekranda sabit kalacaktır.
3. Ayarlanan saati tekrar değiştirmek için 1,2,3 numaralı işlemleri tekrarlayın.
   i “SET CLEAR” tuşuna basılmadan çıkılırsa ayarladığınız fonksiyon ekranda görünmez.
   i Saati ayarlarken a.m. (Öğleden önce), p.m. (Öğleden sonra) ibarelerine dikkat edin. Klimaya vereceğiniz program ayarı için uzaktan kumandanın saatini esas alacağından saatin doğru ayarlanması büyük

önem taşımaktadır.

i Zamanı ayarladıktan sonra güncel saat görünecektir.

Ayarlanan bir zamanda klimanın otomatik olarak kapatılması.

Klimanın otomatik olarak kapanması için, aşağıdaki işlemleri uygulayarak programı ayarlayabilirsiniz.

1. OFF tuşuna basın. Uzaktan kumandanın ekranında "OFF" sembolü belirecektir.

1. “▽, △” tuşlarını kullanarak açılma saat ayarını yapın.
2. “SET CLEAR” tuşuna basarak zaman ayarlaması işlemini bitirin. Ayar bittikten sonra otomatik açılma sembolü ekranda sabit kalacaktır.
3. Ayarlanan saati tekrar değiştirmek için 1,2,3 numaralı işlemleri tekrarlayın.
   i “SET CLEAR” tuşuna basılmadan çıkılırsa ayarladığınız fonksiyon ekranda görünmez.
   i Saati ayarlarken a.m. (Öğleden önce), p.m. (Öğleden sonra) ibarelerine dikkat edin. Klimaya vereceğiniz program ayarı için uzaktan kumandanın saatini esas alacağından saatin doğru ayarlanması büyük önem taşımaktadır.
   i Zamanı ayarladıktan sonra güncel saat görünecektir.

Otomatik açılma/kapanma fonksiyonunun iptal edilmesi

1. Otomatik açılma/kapanma fonksiyonlarının iptali için ON veya OFF tuşuna basın.
2. seçmiş olduğunu ayarı iptal etmek için SET CLEAR tuşuna basın.Bu durumda uzaktan kumandanızın göstergesinden ilgili haneler silinecektir.
   i Tüm zamanlayıcı ayarlarını iptal etmek için tuşuna SET CLEAR basin.

Uyku ayarı fonksiyonu

Bu fonksiyon, siz uyurken odanızın çok soğumasını veya ısınmasını önler. Klimayı soğutma veya ısıtma modundayken uyku ayarı fonksiyonu seçildiğinde en uygun konforu sağlayacak şekilde çalışır ve belirlediğiniz süre sonunda durur.

1. Ürünü çalıştırmak için ON OFF.tuşuna basın.
2. “MODE” tuşuna basarak çalışma modlarından birini seçin.
3. Klimayı istediğiniz sıcaklığa ayarlayın. Bkz. “Sıcaklık ayarlama”

. “(SLEEP)” Tuşunu kullanarak kapanış süresini ayarlayın. Uzaktan kumandanızın göstergesinde klimanın 1 saat sonra duracağını gösteren “1” rakamı belirecektir.

1. Saati seçmek (azami 7 saat) için ▼ veya △ tuşuna basın.
2. “ ” tuşuna basarak zaman ayarlaması işlemini bitirin.

-Uyku ayarı fonksiyonunda ekranda sembolü görünür

# 8 °C 1hr. AM 12:00

Soğutma ve nem giderme modlarında sıcaklık 30 dakika sonra 1°C artar ve sonraki 30 dakika da daha rahat bir uyku için 1°C daha artar. Sıcaklık önceden ayarlanan sıcaklığın 2°C üzerine yükselir.
⚠ Uyku ayarı için lütfen uygun süreyi seçin. (Odanızı uzun süre soğutmak sağlığınız için iyi değildir.)
i Uyku fonksiyonundayken oda sıcaklığı ayar değeri, Isıtma modunda 60 dakika sonra belirlediğinizden 1°C daha düşer, 2 saat sonra ise 2°C daha düşer.
i Uyku fonksiyonu, Soğutma, Akıllı Çalışma, Nem Giderme ve Isıtma modlarında kullanılabilir.

Otomatik başlatma

Elektrik kesilip tekrar geldiğinde klima, otomatik başlatma özelliği sayesinde elektrik kesilmeden önceki ayarlardan çalışmaya başlar. İlk kalkışta fan en düşük hızda çalışır ve kompresör 2.5-3 dakika sonra devreye girer. Kompresörün devreye girmesiyle birlikte fan hızı da önceki ayarlara otomatik olarak ayarlanır.

1. Bu fonksiyonunu devre dışı bırakmak için “Manuel Çalıştırma” düğmesini 6 saniye basılı tutun. Açma/Kapama ışığı 1,5 saniye aralıklarla peşpeşe ikişer kez, toplamda 4 defa yanıp sönecektir.
2. Otomatik Başlatma fonksiyonunu tekrar etkinleştirmek için, “Manuel Çalıştırma” düğmesini tekrar 6 saniye basılı tutun. Açma/Kapama ışığı 1,5 saniye aralıklarla 4 defa yanıp sönecektir.
   Klima, çalışır durumdayken elektrik kesildiğinde ayarlı olan değerlerini hafızasında saklama yeteneğine sahiptir. Dolayısıyla elektrik geldiğinde kendiliğinden daha önce ayarlı olan değerde çalışmaya devam eder. Klimanın elektrik geldiğinde Otomatik Başlatma ile çalışmasını istemiyorsanız sigortadan kapatın.

Uzaktan kumanda olmadan klimayı çalıştırmak (Manuel Çalıştırma)

Uzaktan kumandanın herhangi bir nedenle çalışmadığı bir durumda klimayı çalıştırmanızı sağlar. İç ünite üzerinde bulunan “Manuel Çalıştırma” düğmesine basıldığında klima çalışmaya başlayacaktır. Klimayı durdurmak isterseniz düğmeye tekrar basın.

Manuel çalıştırma tuşu

Aşağıdaki tabloda, manuel çalıştırmada oda sıcaklığı temelinde klimanın çalışma modu, fan hızı ve ayar sıcaklıkları gösterilmektedir.

	Oda sıcaklığı >24°C üstündeyse	Oda sıcaklığı 21-24°C arasındaysa	Oda sıcaklığı >21°C altındaysa
Çalışma modu	Soğutma Nem	giderme Isıtma
İç ünite fan hızı	Yüksek Yüksek	Yüksek
Sıcaklık ayarı 2	2°C 23°C 24°C

Test modu

Test modunda klima, oda sıcaklığına bakılmaksızın soğutma modunda ve maksimum fan hızında olmak üzere 18 dakika boyunca çalışır. Klima test modundayken uzaktan kumandadan sinyal alırsa kumanda ayarlarına göre çalışmaya başlar. Test modu için ön paneldeki “Manuel Çalıştırma” düğmesine yaklaşık 3 saniye basılı tutun. Test modunu iptal etmek için düğmeye tekrar basın.

6

Bakım ve temizlik

Antibakteriyel filtre

Parça Temizleme aralığı Temizleme yöntemi
Anti-bakteriyel filtre	2 Hafta Bakınız “Anti-bakteriyel filtrenin temizlenmesi”
İç ünite yüzeyi Sürekli		Yumuşak ve kuru bir bez kullanın. Çamaşır suyu ya da aşındırıcı maddeler kullanmayın
Dış ünite yüzeyi Sürekli		Kondanser boruları ve panel deliklerini buharla temizleyin. (Yetkili servisinize başvurun)

Yetkili Servisimize yaptıracağınız yıllık bakım, klimanın ömrünü uzatır ve daha verimli çalışmasını sağlar.

Temizlik ya da bakıma başlamadan önce, ürüne giden elektriği kesin.

Klimayı suyla yıkamayın. Elektrik çarpma tehlikesi vardır.

- Ürünün kurulumu ya da bakımından sonra her zaman soğutucu gaz kaçağı kontrolü yapın.

- Ürünü temizlerken ya da bakımını yaparken sağlam bir tabure ya da merdiven kullanın.

- Temizlik için yumuşak bir bez kullanın. Sert deterjanlar, çözücüler vb. kullanmayın.

- Su tahliye hortumunu, suyun doğru bir biçimde tahliye edilmesini sağlayacak şekilde takın.

- Hava filtresini çıkarırken metal parçalara dokunmayın. Yaralanabilirsiniz.

Klimanın, kumandasını veya dış yüzeyini 40°C ve üzerindeki sıcak suyla veya tiner, aseton, benzin gibi uçucu maddelerle kesinlikle temizlemeyin. Klimanın ve uzaktan kumandanın dış yüzeyi zarar görebilir.

i Mevsim sonunda klimanın iç mekanizmalarını kurutmak için fan modunda 2-3 saat çalıştırın. Uzaktan kumandada ki pilleri çıkartın. Uzun süre kullanmayacaksanız, klimanın dış ünitesini hava şartlarından koruyacak bir örtü ile örtün.

Anti-bakteriyel filtre temizliği

Klimanın temizliğindeki en önemli bölüm, anti-bakteriyel filtrenin temizlenmesidir. Aksi takdirde, soğutma-ısıtma kapasitesi düşer ve enerji sarfiyatı hissedilir derecede artar. Klimanın anti-bakteriyel filtresi, kullanma mevsiminin başında ve sonunda temizlenmelidir. Klimanın bulunduğu ortamın kirlilik durumuna göre belirli aralıklarla (en az 15 günde bir) ön panel hava giriş menfezlerinin arkasında bulunan sürgülü hava filtrelerini çekip, tıkanıp tıkanmadığını kontrol edin.

1. Anti-bakteriyel filtreyi çıkartmak için ön paneli sağ ve sol alt köse noktalarından ve ortadan kendinize doğru çekerek açın.

1. Anti-bakteriyel filtreleri alt kısımlarından çekerek çıkartın.

1. Anti-bakteriyel filtreleri vakum ya da ilik suyla temizleyin.

2. Temizleme bitince gölgede kurutun ve anti-bakteriyel filtreleri tekrar yerine takın.

⚠️ 40°C ve üzeri sıcaklıktaki su, deterjan ve benzeri maddeler anti-bakteriyel filtreleri deforme edebilir.

i Klimayı kesinlikle anti-bakteriyel filtresiz çalıştırmayın.

i Anti-bakteriyel filtreyi 2 yılda bir değiştirin.

Anti-bakteriyel filtrenin hasar görmesi halinde, Yetkili Servisten yeni bir anti-bakteriyel filtre temin edebilirsiniz.

7 Problemler için çözüm önerileri

Klima çalışmıyor.

• Sigorta veya devre kesici atmış olabilir. >>> Sigortanın atıp atmadığını ve devre kesiciyi kontrol edin.• Zamanlayıcı yanlış ayarlanmış olabilir. >>> Zamanlayıcıyı ayarlama sırasında bir hata yapıp yapmadığınızı kontrol edin.

Klima etkili olarak soğutmuyor veya ısıtmıyor.

• Filtre kirli olabilir. >>> Filtrenin kirli olup olmadığını kontrol edin.• Uygun sıcaklık seçilmemiş olabilir. >>> Sıcaklık ayarının doğru yapılp yapılmadığını kontrol edin.• Klimayı ilk çalıştırdığınızda oda çok sıcak olabilir. >>> Klimayı ilk çalıştırdığınızda oda çok sıcak ise soğutma için biraz bekleyin.• Ünite dışarıdan hava alamıyor olabilir. >>>> Ünitenin hava giriş ve çıkış pencerelerinin önünde bir engel olup olmadığını kontrol edin.

Odada tuhaf bir koku var.

• Odadaki eşyalar koku yapıyor olabilir. >>> Kokunun duvardaki, halılardaki, mobilyalardaki veya oda içinde bulunan giysilerdeki nemden kaynaklanıp kaynaklanmadığını kontrol edin.

Klima gürültülü çalışıyor.

i Su akıyormuş gibi bir ses geliyorsa bu bir arıza değildir. Klimanın içinde dolaşan soğutucu akışkanın sesidir.i Sıkışmış havanın boşalırken çıkardığı gibi bir ses geliyorsa bu bir arıza değildir. Klimanın ısıtma işlemi sırasında buz çözülme işleminin başlangıcında ve bitiminde ünitenin içinde gerçekleşen soğutucu gazın ters yönlere hareket etmesinden doğan sestir.

Klima sis üflüyor.

i Ortam çok nemliyse klimadan çıkan hava akımının sıcak havayı soğutması ile buğulanma oluşacaktır. Bu, klimanın yanlış çalışmasından kaynaklanmaz ve bir arıza değildir.

Klima tekrar çalıştırıldığında 3 dakika kadar çalışmıyor.

i Bu, klimanın korunması için geliştirilmiş bir önlemdir. 3 dakika sonunda klima çalışmaya başlayacaktır.

Uzaktan kumandanın göstergesi silik veya hiç göstermiyor.

• Piller bitmiş veya yanlış yerleştirilmiş olabilir. >>> Pilleri kontrol edin.

Klimayı çalıştırıldığında veya durduktan sonra iç üniteden “tik” “tik” gibi sesler geliyor.

i Sıcaklık değişikliği plastik gövdenin bizülmesi veya genleşmesine yol açar. Bu, klimanın yanlış çalışmasından kaynaklanmaz ve bir arıza değildir.

Isıtma işlemi sürerken hava akımı doğrudan doğruya başlamıyor.

i Eğer hava akımı, sıcaklık derecesi yükselmeden başlarsa, istenmeyen bir soğutma etkisi görülecektir. Bunu önlemek için hava akımı, sıcaklık yeterli dereceye ulaştıktan sonra başlayacaktır. Bu, klimanın yanlış çalışmasından kaynaklanmaz ve bir arıza değildir.

⚠ Bu bölümdeki talimatları uygulamanıza rağmen sorunu gideremezseniz ürünü satın aldığınız bayi ya da Yetkili Servise başvurun. Çalışmayan ürünü kendiniz onarmayı asla denemeyin.

8 Tüketici hizmetleri

Değerli Müşterimiz,

Sizlere iyi ürünün yanında iyi bir hizmet vermenin ne kadar önemli olduğunu biliyoruz. Bu nedenle geniş kapsamlı hizmetlerimize her gün bir yenisini ekliyoruz.

Yetkili Servislerimiz, haftanın 7 günü 09:00-22:00 saatleri arasında hizmet vermeye başladı. Aşağıdaki numarayı arayarak Arçelik Çağrı Merkezine başvurabilir ve ihtiyacınıza uygun hizmeti talep edebilirsiniz.

Altus Çağrı Merkezi

444 14 14

(Sabit telefonlardan veya cep telefonlarından alan kodu çevirmeden arayın*)

Çağrı Merkezimize ayrıca www.arcelik.com adresindeki Tüketici Hizmetleri bölümünde bulunan formu doldurarak, 0216 585 8 888 nolu telefonu arayarak ya da 0216 423 23 53 nolu telefona faks çekerek de ulaşabilirsiniz. Yazılı başvurular için adresimiz: Çağrı Merkezi, Ankara Asfaltı Yanı, 34950 Tuzla / İSTANBUL

Aşağıdaki önerilere uymanızı rica ederiz:

1. Ürünü aldığınızda Garanti Belgesini Yetkili Satıcınıza onaylatın.
2. Ürünü kullanma kılavuzu esaslarına göre kullanın.
3. Ürünle ilgili hizmet talebiniz olduğunda yukarıdaki telefon numaralarından Çağrı Merkezimize başvurun.
4. Hizmet için gelen teknisyene teknisyen kimlik kartını sorun.
5. İşiniz bittiğinde servis teknisyeninden HİZMET FİŞİ istemeyi unutmayın. Alacağınız Hizmet Fışı, ilerde üründe meydana gelebilecek herhangi bir sorunda size yarar sağlayacaktır.
6. Kullanım ömrü 10 yıldır. Bu, ürünün tanımlandığı şekilde çalışabilmesi için gerekli yedek parçaları bulundurma süresidir.

Altus tarafından verilen bu garanti, Klima'nın normalin dışında kullanılmasından doğacak arızaların giderilmesini kapsamadığı gibi, aşağıdaki durumlar da garanti dışıdır:

1. Kullanma hatalarından meydana gelen hasar ve arızalar,
2. Ürünün müşteriye tesliminden sonraki yükleme, boşaltma ve taşıma sırasında oluşan hasar ve arızalar,
3. Voltaj düşüklüğü veya fazlalığı; hatalı elektrik tesisatı; ürünün etiketinde yazılı voltajdan farklı voltajda kullanma nedenlerinden meydana gelecek hasar ve arızalar,
4. Yangın ve yıldırım düşmesi ile meydana gelecek arızalar ve hasarlar.
5. Ürünün kullanma kılavuzlarında yer alan hususlara aykırı kullanılmasından kaynaklanan arızalar.

Yukarıda belirtilen arızaların giderilmesi ücret karşılığında yapılır.

Ürünün kullanım yerine montajı ve nakliyesi ürün fiyatına dahil değildir.

Garanti belgesinin tekemmül ettirilerek tüketiciye verilmesi sorumluluğu, tüketicinin malı satın aldığı satıcı, bayi, acenta ya da temsilciliklere aittir. Garanti belgesi üzerinde tahrifat yapıldığı, ürün üzerindeki orijinal seri numarası kaldırıldığı veya tahrif edildiği takdirde bu garanti geçersizdir.

Ürününüz Arçelik A.Ş. adına Arçelik-LG Klima San. ve Tic. A.Ş. (Gebze Organize Sanayi Bölgesi İhsan Dede Cad. No:139 41480 Gebze / Kocaeli) Telefon : [phone] Fax: [phone]) tarafından üretilmiştir.

Ürününüzün CE uygunluğu Arçelik-LG Klima San. ve Tic. A.Ş. (Gebze Organize Sanayi Bölgesi İhsan Dede Cad. No:139 41480 Gebze / Kocaeli) Telefon : [phone] Fax: [phone]) tarafından belgelenmiştir.

√ ALTUS

Altus Klima'nın, kullanma kılavuzunda gösterildiği şekilde kullanılması ve Arçelik'in yetkili kıldığı Servis elemanları dışındaki şahıslar tarafından bakım, onarım veya başka bir nedenle müdahale edilmemiş olması şartıyla, bütün parçaları dahil olmak üzere tamamı malzeme, işçilik ve üretim hatalarına karşı ürünün teslim tarihinden itibaren 3 (ÜÇ) YIL SÜRE İLE GARANTI EDİLMİŞTİR. Garanti kapsamı içinde gerek malzeme ve işçilik, gerekse montaj hatalarından dolayı arızalanması halinde yapılan işlemler için, işçilik masrafi, değiştirilen parça bedeli ya da başka bir ad altında hiçbir ücret talep edilmeyecektir. Garanti süresi içinde yapılacak onarımlarda geçen süre, garanti süresine ilave edilir. Tamir süresi en fazla 20 iş günüdür. Bu süre mamulün yetkili servis atölyelerimize, yetkili servis atölyelerimizin bulunmaması durumunda Yetkili Satıcılarımıza veya Firmamıza bildirildiği tarihten itibaren başlar. Ürünün arızasının 10 iş günü içerisinde giderilememesi halinde Arçelik A.Ş. ürünün tamiri tamamlanıncaya kadar, benzer özelliklere sahip başka bir ürünü, müşterinin kullanımına tahsis edecektir.

Arızanın giderilmesi konusunda uygulanacak teknik yöntemlerin tespiti ile değiştirilecek parçaların saptanması tamamen firmamıza aittir. Arızanın giderilmesi ürünün bulunduğu yerde veya Yetkili Servis atölyelerinde yapılabilir. Müşterimizin buna onayı şarttır.

Ancak;

Tüketicinin onarım hakkını kullanmasına rağmen malın;

-Tüketiciye teslim edildiği tarihten itibaren, garanti süresi içinde kalmak kaydıyla, bir yıl içerisinde en az dört defa veya imalatçı-üretici ve/veya ithalatçı tarafından belirlenen garanti süresi içerisinde altı defa arızalanmasının yanı sıra, bu arızaların maldan yararlanamamayı sürekli kılması,

-Tamiri için gereken azami süresinin aşılması

-Firmanın servis istasyonunun, servis istasyonunun mevcut olmaması halinde sırayla satıcısı, bayii, acentesi temsilciliği ithalatçısı veya imalatçı-üreticisinden birisinin düzenleyeceği raporla arızanın tamirini mümkün bulunmadığının belirlenmesi, durumlarında tüketici malın ücretsiz değiştirilmesini, bedel iadesi veya ayıp oranda bedel indirimi talep edebilir.

Garanti belgesi ile ilgili olarak çıkabilecek sorunlar için T.C. Gümrük ve Ticaret Bakanlığı Tüketicinin Korunması ve Piyasa Gözetimi Genel Müdürlüğü'ne başvurulabilir. Bu belgenin kullanılmasında; 4077 sayılı Tüketicinin Korunması Hakkında Kanun ve bu Kanun'a dayanılarak yürürlüğe konulan Garanti Belgesi Uygulama Esaslarına Dair Yönetmelik uyarınca, T.C. Gümrük ve Ticaret Bakanlığı Tüketicinin Korunması ve Piyasa Gözetimi Genel Müdürlüğü tarafından izin verilmiştir.

ARÇELİK A.Ş

GENEL MÜDÜR GENEL MÜDÜR YRD.

Seri No:

Tip:

Teslim Tarihi, Yeri:

Fatura Tarihi No:

Satici Firma Ünvanı:

Adres:

Tel-Faks:

Satici Firma (Kase ve Imza):

Bu belge, Gümrük ve Ticaret Bakanlığı'nın 88054 no'lu ve 28.07.2010 izin tarihli belgesine göre düzenlenmiştir.

Bu bölümü, iürünildığınız. Yetkili Satıcı imzalayacak ve kaşeleyecektir.
