KULLANIM KILAVUZU Mediamonster S Type Piranha

Bu kullanma kılavuzunun geçerli olduğu modeller,

Mediamonster A Type•

Mediamonster S Type•

Bu kılavuz web sitesi için geçerlidir. Ürün kılavuzu ile farklılıklar gösterebilir.

CE

© 2011 Piranha. Tüm hakları saklıdır. Piranha logosu Piranha'ya aittir. Diğer tüm logo ve markalar sahiplerine aittir. Yazım ve baskı hatalarından Piranha sorumlu değildir.

Değerli Piranha™ Dostu,

Öncelikle ürünümüzü tercih ettiğiniz için teşekkür eder, iyi günlerde kullanmanızı dileriz.

Cihazınızı kullanmadan önce, sizin için özenle hazırladığımız bu kılavuzu dikkatlice okuyunuz. Kılavuzdaki bilgilere ileride de ihtiyacınız olabileceğinden lütfen kılavuzu saklayınız.

Bu kılavuz üründen maksimum performansı elde etmeniz için hazırlanmıştır. Yazılım güncelle-meleri ve diğer ürünlerimiz için bize http://www.piranha.com.tr adresinden ulaşabilirsiniz.

İyi eğlenceler dileğiyle...

Piranha™ Takımı

İçindekiler

İçindekiler

Teknik Destek ve Çağrı Merkezi • 3

• Kağlığımızalı Dali Babyalı Yarılar 4
• Fasima ve Nakliyede Dikkat Edilecek Hususlar
  • 6yarılar
  • Cihaz Özellikleri 1
• Disk Özellikleri 1
  • 4uş Fonksiyonları 1
  . Temel Kullanım 2
• Bonksiyon Ayarları 2
• Sorun Giderme 4 4
• Teknik Özellikler 4
  • Garanti Süresi ve Kullanım Ömrü/ Periyodik Bakım ve Onarım 47
• CE Belge Bilgileri/ Üretici Firma/ İthalatçı Firma 48
  • Notlar 4

Teknik Destek ve Çağrı Merkezi

Değerli Müşterimiz,

Her türlü soru, şikayet, görüş ve önerileriniz için [e-mail] mail adresinden veya 4447764 numaralı Müşteri Hizmetlerimizden bize ulaşabilirsiniz.

Ürününüze ait sık sorulan sorulara, güncel haldeki yazılım ve kullanma kılavuzunun dijital kopyasına

http://destek.piranha.com.tr adresinden ulaşabilirsiniz.

Merkez Teknik Servis:

Piranha Bilişim Teknolojileri ve Pazarlama San. Tic. Ltd. Şti.

E-5 Yanyol, Türe Sk. No:2 34290 Beşyol - Florya / İstanbul

Tel:[phone] Pbx Faks: 0212 580 05 15

En güncel haldeki servis istasyonlarımızın listesine

www.piranha.com.tr/servislistesi adresinden veya 4447764 numaralı Müşteri Hizmetlerimizden ulaşabilirsiniz.

Teknik servisimize göndereceğiniz arızalı ürünlerin için; lütfen sitemiz üzerinden indirip, doldurduğunuz

"Piranha Arıza Bildirim" formunu ve ayrıca faturanızın fotokopsini de ürün beraberinde göndermeyi unut-mayınız.

Kullanıma Dair Uyarılar

Cihazınızı ısıtma aygıtlarına yakın yerde tutmayınız.

Cihazınızı nemli ve ıslak ortamlarda bulundurmayınız ve kullanmayınız.

Cihazınız, +45 ve -10 dereceleri arasında ideal performansında çalışmaktadır. Daha yüksek • veya düşük sıcaklıklarda kullanmayınız.

Cihazınızı güneş ışığını doğrudan alan yerlerde bulundurmayınız.

Sağlığınız İçin Bazı Uyarılar

Dışarı kulakıkla ses veren bir cihaza sahipseniz; sürekli ve yüksek seste kullanıma bağlı • geçiçi işitme kayıplarına maruz kalabilirsiniz.

Cihazınız veya aksesuarlarını sıvı dolu kapların yakına koymayınız. Kısa devreye sebep olup • elektrik çarpılmasına maruz kalabilirsiniz.

Pilli bir cihaza veya aksesuara sahipseniz; pilleri ateşe atmayınız. Aksi takdirde pil yanıp, patlamaya neden olabilir.

Taşıma ve Nakliyede Dikkat Edilecek Hususlar

Cihazınızı satın almış olduğunuz yerden hasarsız ve eksiksiz bir biçimde teslim aldığından • emin olunuz. Aksesuar eksikliği veya cihazın hatalı depolama koşullarından dolayı kırık gibi çıkması durumlardan satıcıyı mağaza içinde anına bildiriniz. Gerekirse ürünü teslim almayınız. Ürünü teslim almanız durumunda yasal herhangi bir hak iddia etmeniz mümkün değildir.

Cihazınızı taşıma veya nakliye esnasında herhangi bir darbeye maruz bırakmayacak gerekli • önlemleri alınız.

Cihazınızı kargo veya posta yoluya herhangi bir yere gönderirken mutlaka “sağlam bir koli • içine” hasar görmeyecek şekilde ambalajlamasını yapınız.

Ürününüzün orjinal ambalajını satın alma tarihinden itibaren asgari 30 gün saklayınız.

Uyarılar

Uyarılar

Güç kaynağı kartı, soket çıkışının kurulum sonrasında kolayca erişilebilir olmasını sağlamak • için ana bağlantı kesme cihazı olarak kullanılır. Elektrik fisi kolaylıkla çıkarılabilmelidir.

Duman veya başka olağan dışı şeyler olması halinde, elektrik fişini derhal çıkartarak yerel • tedarikçi veya teknik servis departmanımızla temasa geçiniz.

Cihazın içine sıvı kaçması durumunda, cihazı kapatınız ve yerel tedarikçimize danışınız.

Aksi takdirde yangın veya elektrik çarpması riski ortaya çıkabilir.

Cihazın uzun süre kullanılmayacak olması durumunda, cihazı kapatınız ve uzaktan kumanda • üzerindeki güç düğmesine basarak cihazın bekleme moduna geçmesine izin vermeyiniz.

Cihazın veya elektrik kablosunun üzerine ağır nesneler koymayınız.

- Cihazın üzerinde veya yanlarında böcek ilacı kozmetik ürünleri veya herhangi bir ilaç bulundurmayınız. Su veya diğer sıvıların dökülmesi sonucunda cihaz yüzeyi zarar görebilir. İyi bir havalandırma sağlamak amacıyla cihaz üzerinde bulunan havalandırma deliklerini • bez veya benzeri materyallerle kapatmayınız veya cihazı uzun tüylü halı veya kilim üzerine koymayınız. Aksi takdirde, cihaz aşırı ısınarak elektrik çarpması veya yangın riskine yol açabilir.

Elektrik kablosu veya diğer parçaların zorlanarak çıkartılması yasaktır. Elektrik kablosu cihaz hareket ettirilmeden çıkartılmalıdır.

Cihaz kabinini açmayınız, aksi takdirde elektrik çarpması riskine maruz kalabilirsiniz veya • cihazın içerdiği lazer gözlerinize zarar verebilir.

Elektrik kablosu zarar görmemelidir. Elektrik kablosunun zarar görmesi halinde elektrik • bağlantısını derhal kesiniz. Kabloya elle dokunmayınız.

Cihazı sağlam ve her türlü ısı kaynaklarından (klima, ocak vb) uzak bir yere yerleştiriniz.

Bu cihazı iyi havalandırılmış ve kuru bir ortamda kullanınız. Tehlikeli olabileceğinden sulu • ortamlarda kullanmayınız.

Uyarılar

- Bu cihaz 100 - 240V AC güç kaynağı ile çalışacak şekilde tasarlanmıştır. Diğer güç kaynaklarının kullanılması tehlikeli olabilir. DVD Oynaticıyı sudan uzak tutunuz. DVD Oynaticı üzerine suyla dolu şişe ve benzeri şeyler koymak güvenli değildir.

Açıklama:

Kırılmış veya bozuk diskler kullanmayınız. Cihazı kapatmadan önce diski çıkartınız.

- Uzun bir süre kullanılmayacak olması durumunda, cihaz daha sonra kullanılmak istendiğinde çalışmayabilir. Bunu önlemek için zaman zaman cihazı açıp bir süre çalıştırmanız tavsiye edilmektedir. Cihazın TV, radyo veya kayıt cihazlarının yakınında çalıştırılması resim veya ses kalitesinde bozulmalara neden olabilir. Bu durumda, oynaticıyı bu tarz cihazların yanından uzaklaştırınız.

Şarj Göstergesi

Pil şarj olurken kırmızı ışık yanacak, pil tam dolduğunda ışık yeşil yanacaktır.

Pil Parametreleri

Pil Özellikleri•

Çıkış: 7.4V 1.

Kapasite: 1400mA/H2.

Şarj Olma/ Boşalma Süresi •

Standart Şarj Süresi: 2 - 2.5 saat1.

Standart Boşalma Süresi: 2 - 2.5 saat2.

Saklama ve Çalışma Koşulları

Saklama Koşulları: Sıcaklık Sıcaklık1.

6 Ay - 20 °C - + 45 °C 65 ± 20%

1 Hafta - 20 °C - + 45 °C 65 ± 20%

1. Çalışma Koşulları Sıcaklık Sıcaklık

Standart Şarj Olma 0 °C - + 45 °C 65 ± 20%

Standart Boşalma -20 °C + 45 °C 65 ± 20%

Uyarılar:

1. Pilin direkt kısa devre yapmasından kaçınız.

Pili ateşe veya suya maruz bırakmayınız. Pili ısıtmayınız. 2.

1. Pili açmayınız.
2. Pili uzun süre şarj etmeyiniz veya çok fazla boşalmasından kaçınınız.
3. Pilin kullanım ömrünü muhafaza etmek için en azından 3 ayda bir defa şarj etmeniz tavsiye edilmektedir.

Bilgilendirme

Not: Bu portatif DVD oynaticı bir lazer sistemi ile donatılmıştır. Cihazın doğru kullanımı hakkında tam bilgi sahibi olmak için bu kılavuzun içerisindeki talimatları öğreniniz. Cihazın

Uyarılar

herhangi bir şekilde tamir edilmesinin gerektiği durumlarda, lütfen cihazı aldığınız teda- rikçiye veya teknik servis departmanımıza başvurunuz. Detaylar için bu kılavuzun "Sorun Giderme" bölümüne bakınız. Lazerin neden olacağı direkt ışınlara maruz kalmamak için cihaz kabinini açmayınız. Cihazın kabini veya kilitleme mekanizması açıldığında ortaya çıkabilecek lazer ışınlarına gözünüzle bakmayınız.

Not: Elektrik çarpması riskinden kaçınmak için fisin geniş ucunu prizin geniş tarafına tama-mıyla yerleştiriniz ve bağlantı'n güvenli olduğundan emin olunuz.

Not: Yangın veya elektrik çarpması riskinden kaçınmak için bu cihazı yağmurlu veya diğer tehlikeli ortamlara maruz bırakmayınız. Cihaz yüksek gerilime sahip parçalar içerldiğinden kapağını açmayınız. Cihaz yetkili teknik servis elemanları tarafından tamir edilmelidir.

Uyarı: Firmamız veya yetkili birimlerimiz tarafından onaylanmadıkça, cihazda yapılan hiçbir değişiklik, düzeltme veya sökme işlemi tarafımızdan kabul edilmez ve satış sonrası teknik servis hizmeti sağlanmaz.

Güvenlik Bilgisi

Kullanıcı Rehberi1.

Bu ürünü satın aldıktan sonra tüm çalıştırma talimatlarını ve diğer bilgilendirme notlarını dikkatlice okuyunuz ve bunlara uyunuz.

2. Disk

Kırık, bozuk veya onarılmış diskleri kullanmayınız, bunlar cihazda sorunlara neden olabilir veya cihaz tarafından algılanmayabilir.

3. Tamir

Bu cihazı kendi başınıza tamir etmeyiniz, kabinin açılması yaralanmalarla sonuçlanabilecek yüksek gerilimli elektrik çarpmasına neden olacağından ve cihaz kullanıcıının tek başına tamir

Uyarılar

edebileceği hiçbir parça ihtiva etmediği için, tüm tamir işleri yetkili teknik servis personeli tarafından yapılmalıdır.

4. Rutubet & Nem

Cihazı suya yakın yerlerde örneğin mutfak veya banyo lavabolarına, küvetlere yakın yerlerde, ıslak zeminlerde ve havuzlara yakın yerlerde kullanmayınız.

5. Havalandırma

Cihazın emniyetli ve güvenilir bir şekilde çalışmasını sağlamak için, cihazın çalıştırılacağı ortam aşırı ısınmayı önleyecek şekilde havalandırılmalıdır. Bu DVD oynaticıyı, havalandırma deliklerinin kapanmasını önlemek amacıyla yatak, kanepe, kumaş ve halı gibi zeminler üzerinde çalıştırmayınız.

6. Isı Kaynakları

Bu cihazı radyatörler, ısı kaynakları, ocaklar ve ısı üreten diğer cihazlara yakın yerlere takmamız.

7. Kulaklık

Kulaklığı kullanırken ses ayarlamasını ortadan yapınız. Uzun süre yüksek ses düzeyinde müzik dinlemek işitme duyusuna zarar verebilir.

1. Gözlerinizin zarar görmesini engellemek için lazer ışınına bakmayınız.

2. Anahtarlamalı güç kaynağına ıslak elle dokunmayınız. Aksi takdirde elektrik çarpması tehlikesi yaratabilir.

Anahtarlamalı güç kaynağını prizden çıkartırken kablodan değil fişten tutarak çekiniz. 10.

Cihaz Özellikleri

Cihaz Özellikleri

Yüksek çözünürlüklü renkli TFT LCD tam ekran1.

1. Süper elektrik çarpması direnci (DVD için 3 saniye, CD/VCD için 10 saniye ve MP3 için 90 saniye)

Pek çok DVD, SVCD, VCD, CD MP3, MP4 disklerle uyumludur3.

1. Cihazın Yaklaşık 2 - 3 saat kesintisiz çalışmasını sağlayan polimer lityum pil ile donatılmıştır.

MPEG-4 video kod çözme özelliğini destekleyen dâhili DOLBY decoder5.

USB desteği 6.

SD kart, MS kart ve MMC kart üzerinden direkt dosya yürütme özelliğini destekler7.

Kızılötesi uzaktan kumanda ile donatılmıştır8.

AC100V - 240V güç kaynağı ile çalışır9.

Kişiselleştirilmiş TFT ekran ayarları10.

Mükemmel kişisel yaşam keyfi sunacak güvenli ve süper tasarım 11.

Oyun desteği12.

Disk Özellikleri

Disk Tipi & Açıklama

Disk/ Tanıtım

Disk Tipi	Disk Sembolü	Kayıt İçerikleri	Disk Boyutu	Oynatma (Çalma) Süresi
DVD	DVD	Ses + Video (Dinamik Görüntü)	12CM	Yaklaşık 2 saat (SS - SL: Tek Taraflı, Tek Katlı Disk)
				Yaklaşık 2 saat (DS - SL: Çift Taraflı, Tek Katlı Disk)
			8CM	Yaklaşık 80 dak. (DS- SL: Çift Taraflı, Tek Katlı Disk)Yaklaşık 160 dak. (DS - SL: Çift Taraflı, Çift Katlı Disk)
Süper VCD	Süper VCD	Ses + Video (Dinamik Görüntü)	12CM	Yaklaşık 74 dak.
VCD	VCD1.1 / 2.0	Ses + Video (Dinamik Görüntü)	8CM	Yaklaşık 20 dak.
			12CM	Yaklaşık 74 dak.
CD	CD	Ses	8CM	Yaklaşık 20 dak.
MP3		Ses	12CM	Yaklaşık 600 dak.

Not: Bazı DVD, VCD ve Süper VCD disklerin oynatma (çalma) süresi, yazılım üreticisinin yukarıdaki tabloda belirtilen değerlerden farklı olabilecek özel düzenlemelerine tabi olabilir.

Özel İpucu: VCD diskler için, PBC (Versiyon 1.1) özelliği olmadan, hem müzik hem de görüntüleri (hareketli resimler) algılayabilir.

VCD 1.1 disklerde olduğu gibi, görüntü oynatma fonksiyonunun yanı sıra, PBC özelliğini

Disk Özellikleri

destekleyen Süper VCD, VCD2.0 ve VCD3.0 disklerle de TV ekranında etkileşimli yazılım oynatılabilir (PBC Oynatma).

Buna ilave olarak, hareketsiz görüntüler içeren diskleri de yüksek çözünürlükte de oynatabilir.

Disk Bilgisi

Disk Kullanımı

Diskin parlak gökkuşağı renkli yüzeyinin zarar görmemesi için diskleri kenar kısımlarından • tutunuz.

Diskin üzerine herhangi bir kâğıt veya etiket yapıştırmayınız.

Diski doğrudan güneş ışığına veya ısı kaynaklarına maruz bırakmayınız.

Diski oynatma/çalma işleminden sonra düzgün biçimde muhafaza ediniz.

Disk Temizliği

• Diski oynatmaya (çalmaya) başlamadan önce temiz pamuklu bir kumaşla ortadan başlayarak kenarlara doğru temizleyiniz.
  Plastik diskleri temizlemek için uçucu gazolin, tiner, piyasada bulunan temizlik maddeleri • veya anti statik sprey ajanları ve benzeri maddeler kullanmayınız.

Tuş Fonksiyonları

Tuş Fonksiyonları

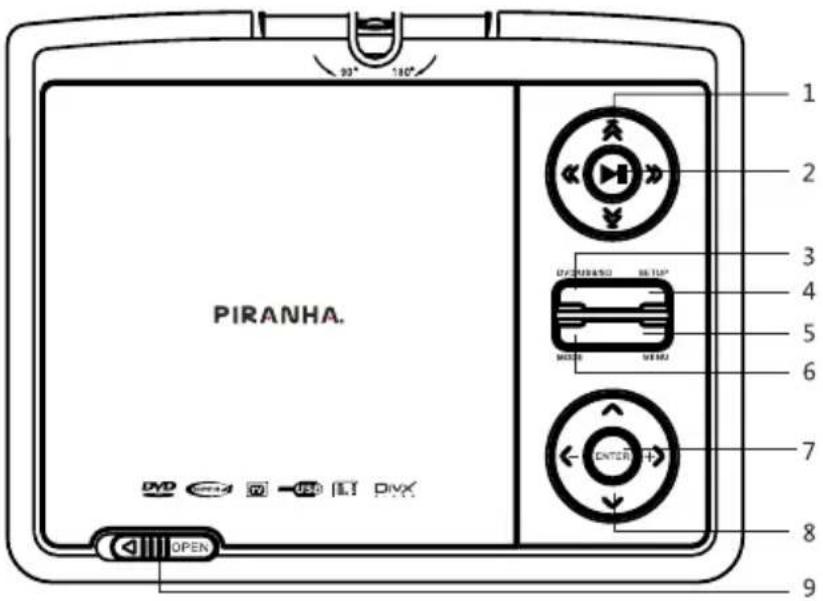

Panel Görüntüsü ve Açıklamaları

Diski hızlı ileri veya geri alma1.

1. Oynat/Duraklat Tuşu: Oynatma moduna geçmek veya oynatılmakta olan bir diski duraklatmak için bu tuşa basınız.
2. DVD/ SD/ USD Atlama Tuşu: Cihaz DVD modunda iken, DVD / SD / USB modlarına geçebilirsiniz.
3. Ayar Tuşu: Çeşitli ayarları yapmanızı sağlayacak DVD sistem menüsünü açmak için Ayar Tuşuna basınız.
4. Menü Tuşu: Diskin ana menüsüne girmek için bu tuşa basınız.
5. Mod Tuşu: Cihaz DVD modunda iken, AV girişi modlarına girmek ve yeniden DVD moduna dönmek için bu tuşu kullanınız.
6. Enter (Gir) Tuşu: Menü seçenekleri etkin olduğunda seçim arayüzüne girmek için bu tuşa basınız.
7. Yön Tuşu: İmleci yukarı, aşağı, sola ve sağa hareket ettirmenizi sağlar.
8. Disk Bölmesi Kapağı Tuşu: Disk bölmesinin kapağını açmak için "AÇ" (OPEN) tuşuna basınız.

Tuş Fonksiyonları

Tuş Fonksiyonları

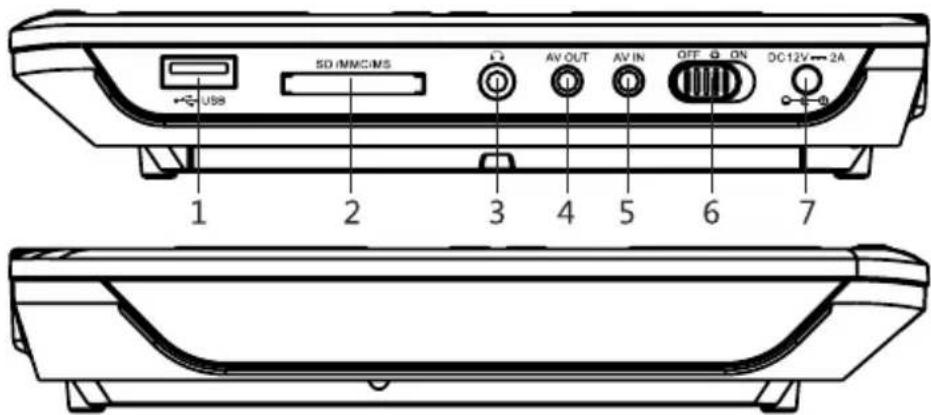

İç Panel Fonksiyonu

USB Girişleri:1. USB bağlantısını sağlar.

1. SD/ MMC/ MS Yuvası: SD/ MMC/ MS kartı takmak için kullanılır.
2. Kulaklık Girişi: Kulaklık bağlantısı için kullanılır. Cihaza kulaklık takıldığında dâhili hoparlör kendiliğinden kapanacaktır.

AV Çıkış Jakı:4. AV Çıkış Ucu (AV sinyal çıkışı için)

AV Giriş Jakı:5. AV Giriş Ucu (AV sinyal girişi için)

Güç Tuşu: 6. Cihazı açmak/ kapatmak için kullanılır.

1. Güç Girişi: Bu cihazda kullanılacak güç adaptörü DC12V olacaktır.

Yan Panel Fonksiyonu

Tuş Fonksiyonları

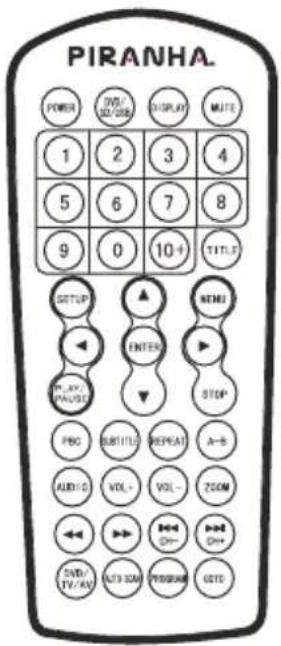

Uzaktan Kumanda Fonksiyonları

(Özellikler için satın aldığınız modele bakınız).

Uzaktan Kumanda Tuşları

Güç (Power):• Cihazı Açar/ Kapatır.

Tuş Fonksiyonları

DVD/ SD/ USB:• DVD modunda iken, USB moduna - KART moduna geçmek veya DVD moduna geri dönmek için bu tuşa basınız.

• Sayı (Number): DVD, sayı (veya ilişkili öğeleri) seçebilirsiniz. "10" un üstündeki sayıları girmek için "10+" tuşuna basınız.
  Ekran (Display):• DVD oynatılırken, ekranda oynatılan diske ait bilgilere bakabilirsiniz.
  Sessiz (Mute):• Ses çıkışıını açmak/ kapatmak için bu tuşa basınız.
  Film (Title):• Film menüsüne sahip bir disk oynatılırken, ekranda film menüsünü görmek veya istediğiniz filmi oynatmak için bu tuşa basınız.

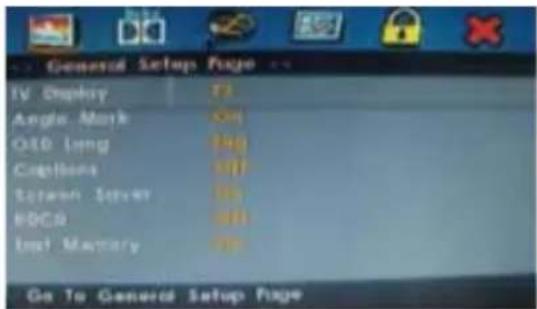

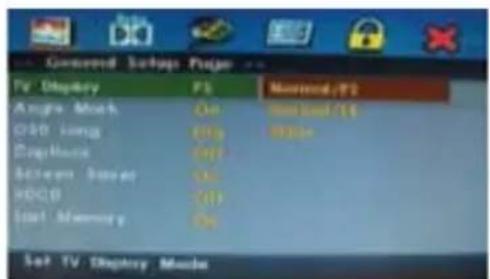

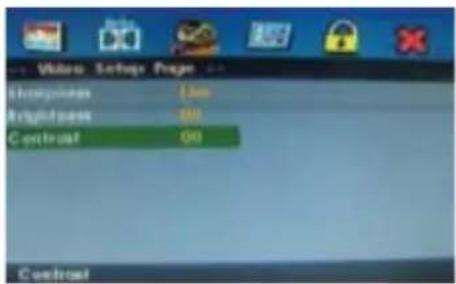

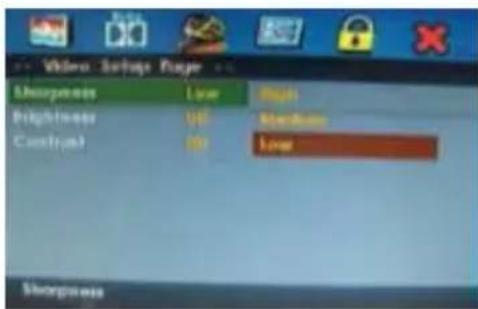

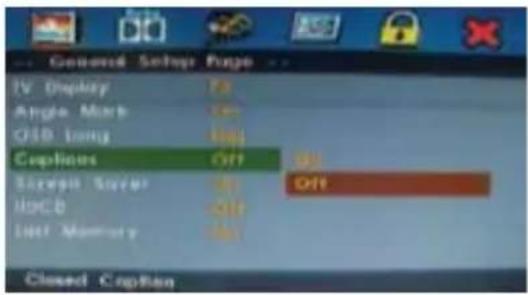

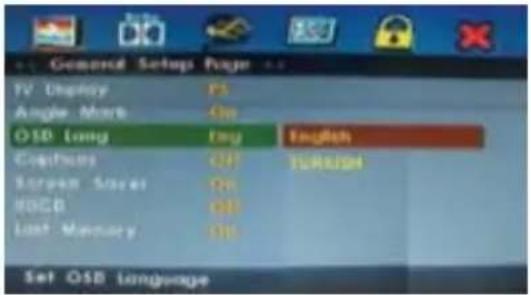

• Ayar (Setup): Sizin kişisel tercihlerinize göre ayar yapmanızı sağlayacak DVD sistem menüsünü açmak için bu tuşa basınız.
• Menü: DVD diski okur, bu tuşa bastığınızda önceki MENÜ'ye dönülecektir.
• Gir (Enter): Seçilen programı onaylar.
• Oynat/ Duraklat (Play/ Pause): Diski oynatmak veya oynatılmakta olan diski duraklatmak için bu tuşa basınız.
• Durdur (Stop): Oynatma işlemini durdurur.
• PBC: VCD disk oynarken, PBC AÇIK/ PBC KAPALI modunu seçmek için bu tuşa basınız.
• Alt Yazı (Subtitle): Çoklu altyazı desteği olan DVD oynatılırken, farklı altyazı dilleri arasından birini seçmek için bu tuşa basınız.
• Tekrarla (Repeat): Tek bir şarkı veya diskin tamamını tekrarlamak için bu tuşa basınız. A - B: • Belirli bir bölümü tekrarlamak için bu tuşa basınız.
• SES (AUDIO): Ses (audio) veya parça (track) moduna geçmek için bu tuşa basınız.
• VOL+: Disk oynarken, sesi yükseltmek için bu tuşa basınız.
• VOL-: Disk oynarken, sesi kısmak için bu tuşa basınız.
  • ◀◀ : Hızlı ileri alma
  • ▶▶ : Hızlı geri alma
• Tuşu: Önceki sayfa veya önceki bölüm seçeneklerine geri dönmek için bu tuşa bası-

Tuş Fonksiyonları

niz.

- Tuşu: Sonraki sayfa veya sonraki bölüm seçeneğine girmek için bu tuşa basınız.

- Zoom: Görüntüyü 2x, 3x, 4x oranlarında büyütmek/ küçültmek için ZOOM tuşuna basınız. Büyütilen görüntü yü aşağı, yukarı, sağa, sola hareket ettirmek için ,◀, ▲, ▶uşlarını kullanınız.

Program: • Oynatma işlemini programlamak için bu tuşa basınız.

- DVD/ AV: DVD modunda, AV girişi moduna geçmek veya tekrar DVD moduna geri dönmek için - batuşa basıniz.

Git (Go To): • Diski oynatmak istediğiniz noktayı seçmek için bu tuşa basınız.

Temel Kullanım

Temel Kullanım

1. Çalıştırmaya Başlamadan Önce

Cihazın üst kapağını açınız.1.

Enerji bağlantısını yapınız.2.

Güç düğmesini "AÇIK" konuma getiriniz.3.

Cihaz bir TV'ye bağlı ise, TV'yi AV moduna ayarlayınız. 4.

2. Diskin Yerleştirilmesi

Disk kapağını açmak için "AÇ" tuşuna basınız. 1.

Diski kenarlarından tutarak yavaşça disk yuvasına yerleştiriniz.2.

Disk kapağını kapatınız (kapak kapandığında bir "Tık" sesi duyulacaktır). 3.

3. Oynat/ Duraklat

Bu cihaz disk yerleştirildikten sonra otomatik olarak oynatma moduna geçecek şekilde 1. tasarlanmıştır.

1. Oynatılmakta olan diski duraklatmak için "▶" tuşuna basınız.

2. "▶II" tuşuna tekrar basıldığında, disk kaldığı yerden devam edecektir.

4. Ekran Görüntüsü (AYAR)

Disk bilgisi ve işlem fonksiyonu komutlarını görmek için "AYAR" tuşuna basınız. Aynı tuşa tekrar basıldığında "Ekran" modundan çıkılacaktır.

5. DVD Disk Oynatma Menüsü

Bazı DVD diskler film menüsü veya bölüm menüsü ile kaydedilir. Uzaktan kumanda üzerindeki "MENÜ" tuşuna basıldığında, ekrana seçim yapabileceği menü gelecektir. Ayarlamak için yön

tuşlarını kullanınız ve ayarları onaylamak için "ENTER" tuşuna basınız ve seçim yapmak için sayı tuşlarını kullanınız. Kök menüye geri dönmek için tekrar "MENÜ" tuşuna basınız. Film menüsüne dönmek için "FİLM" (Title) tuşuna basınız.

6. Sayı Tuşları ile Doğrudan Bölüm Oynatma

Cihaz diski okumayı tamamladığında, doğrudan oynatmak istediğiniz bölümü seçmek için sayı tuşlarını kullanınız.

7. PBC Modunda Oynatma

PBC özelliğine sahip Süper VCD ve VCD2.0 formatındaki diskleri oynatırken etkileşimli PBC fonksiyonunu kullanabilirsiniz.

8. USB Oynatma

USB'yi USB girişine takınız ve modu DVD konumuna getiriniz. Disk kapağını kapatınız ve DİSK/KART tuşuna basınız. Cihaz bir süre sonra oynatmaya başlayacaktır.

9. SD/ MS/ MMC Kart Oynatma

SD/ MS/ MMS kartı SD/ MS/ MMC kart yuvasına takınız ve modu DVD konumuna getiriniz. Disk kapağını kapatınız ve DİSK/KART tuşuna basınız, cihaz bir süre sonra oynatmaya başlayacaktır.

Not: Disk bölmesine bir disk yerleştirilmemişse, sistem DİSK/ KART tuşuna basılmasına gerek kalmadan kendiliğinden SD/ MS/ MMS kart oynatma moduna geçecektir).

10. Pili Şarj Etme/ Pil Gücünün Tükenmesi

1. Şarj Etme: Güç adaptörünü takınız ve DC fişi elektrik prizine takınız. Pil şarj olmaya başlayacaktır.

Temel Kullanım

1. Pil Gücünün Tükenmesi: Güç adaptörünün gücü tükendiğinde, pil oynaticıyı otomatik olarak şarj edecektir.

11. Oyunlar

8-bit oyun diskini yerleştiriniz.1.

Oyun kolunu (hand grip) Game 2/Game 1'e takınız, GAME 2 kumandadır.2.

1. Oyun seçmek için oyun kolunu kullanınız ve oyunu başlatmak için "D" ye basınız. Oyundan çıkmak için "MODE + A" ya basınız.

Fonksiyon Ayarları

Fonksiyon Ayarları

DVD Ayarlar Menüsü

1. Genel Ayarlar

Sisteme ilişkin görüntüleme açısı, OSD dili, başlık kilidi, ekran koruyucuları, son hafıza, LCD parametreleri gibi genel kullanım ayarlarını yapabilirsiniz.

Fonksiyon Ayarları

TV Ekrania.

Bu cihaz standart bir TV'ye bağlandığında, ekranda 4:3 tam ekran, 4:3 sinemaskop ve 16:9 geniş ekran oranlarından birini seçebilirsiniz. (Bu ayarlama disklerin video moduna bağlıdır).

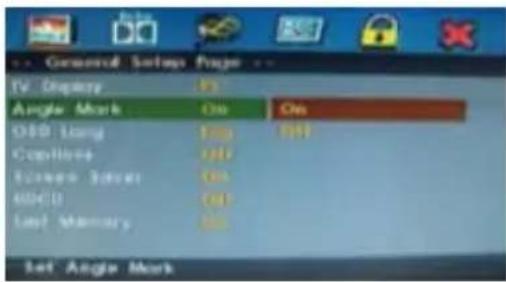

Görüntüleme Açısıb.

"Açık" veya "Kapalı" olarak ayarlanabilir. "Açık" olarak ayarlandığında, DVD'nin çoklu açı özelliğine sahip olması durumunda, farklı açılardan seyredebilirsiniz. "Kapalı" olarak ayarlandığında

Fonksiyon Ayarları

ise DVD çoklu açı özelliğini desteklese bile açıyı değiştiremezsiniz.

OSD Dilic.

OSD Dili İngilizce ve Türkçe olarak seçilebilir. Sistem dili seçtiğiniz dilde görüntülenecektir.

Başlık Kilidi: d.

Bu özelliği "Açık" veya "Kapalı" olarak ayarlayabilirsiniz. Başlık Kilidi etkin olduğunda, DVD oy-

Fonksiyon Ayarları

naticı çoklu-film (multi-title) içeren bir disk okusa bile filmler arasında seçim yapamazsınız. Bu özellik "Kapalı" olduğunda ise diskte kayıtlı filmlerden istediğinizi seçebilirsiniz.

Ekran Koruyucu:e.

Ekran koruyucu "Açık" veya "Kapalı" olarak ayarlanabilir. Ekran koruyucu "Açık" iken, DVD oynaticıda 3 dakika herhangi bir işlem yapılmazsa ekranda hareketli bir resim gürünecektir. Bu özellik "Kapalı" ise, 3 dakika herhangi bir işlem yapılmazsa ekranda en son izlenen görüntü durağan kalacaktır.

Fonksiyon Ayarları

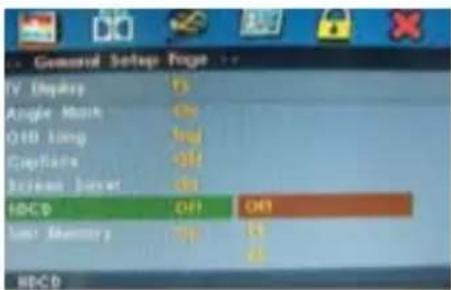

HDCDf.

Yüksek kaliteli müzik CD'si okunurken, sistemin ses örnekleme frekansını seçebilirsiniz. Sistem sizlere seçim yapabileceğiniz iki örnekleme frekansı sunar; 1x ve 2x. Örnekleme frekansı ne kadar büyükse ses kalitesi o kadar iyi olacaktır.

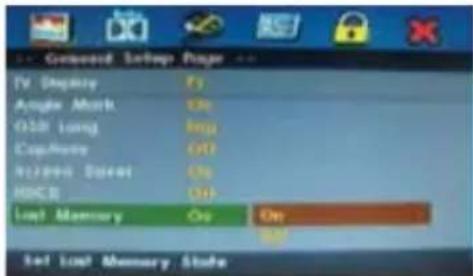

Son Hafızag.

Bu özellik "Açık" veya "Kapalı" olarak ayarlanabilir. Bu özellik etkinken elektrik aniden kesilirse,

Fonksiyon Ayarları

şebeke cereyanının yeniden gelmesinden sonra sistem kaldığı yerden devam edecektir. Ani elektrik kesilmesi olduğunda bu özellik kapalı ise, sistem en baştan başlayacaktır.

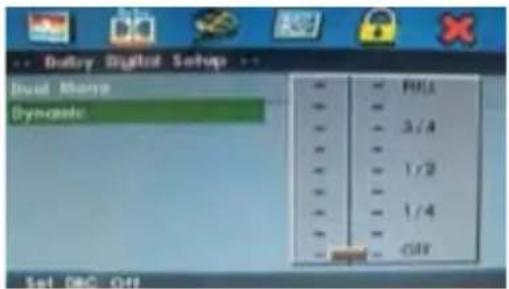

2. Dolby Dijital Ayarları

Dolby Dijital ayarı Dual mono/ Dinamik olarak yapılabilir. Dual Monoa.

Fonksiyon Ayarları

Bu özellik sistemin ses ayarlarını Stereo, Sol-Mono, Sağ-Mono, Mix-Mono olarak ayarlamanızı sağlar.

Dinamik erim sıkıştırmasıb.

Dinamik erim sıkıştırması (Dynamic Range Compression) özelliği ile Dolby ve DTS sesler belirli bir seviyede tutulur. Bu özellik "Kapalı", ¼, ½, ¾ ve "En Yüksek" olarak ayarlanabilir.

Fonksiyon Ayarları

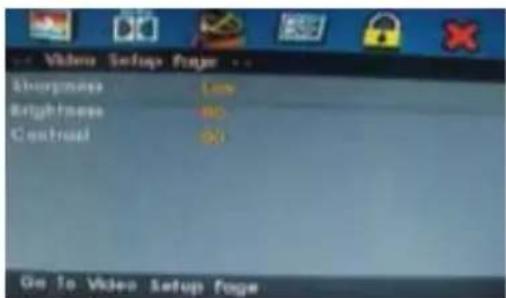

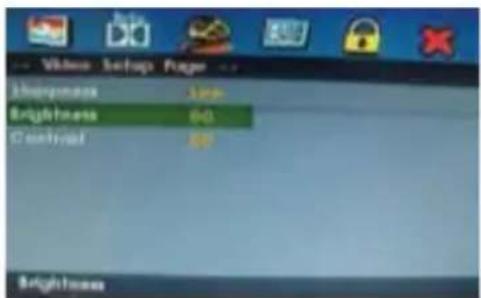

3. Video Ayarı

Cihazın, netlik, parlaklık, kontrast, renk ve doygunluk (saturasyon) ayarları da dahil, video kurulumunu yapmak için bu menüyü kullanabilirsiniz.

Netlika.

Görüntünün netlik seviyesini "YÜKSEK", "ORTA" ve "DÜŞÜK" olarak ayarlayabilirsiniz.

Parlaklikb.

Ekran parlaklık ayarlarını yapabilirsiniz.

Kontrastc.

Ekranın kontrast seviyesini ayarlayabilirsiniz.

Fonksiyon Ayarları

5. DVD Tercihleri

Disk oynatılırken TV sistemi, PBC özelliği, Ses dili, Altyazı dili, Menü dili, Aile Kilidi, Fabrika Ayarlarını içeren alt fonksiyon ayarlarını yapabilirsiniz.

Fonksiyon Ayarları

TV Tipia.

Cihazın takılı olduğu TV'nin renk sistemine bağlı olarak PAL, NTSC veya AUTO özelliklerinden birini seçiniz. Yanlış TV sistemini seçmeniz halinde, ekranda herhangi bir görüntü veya renk olmayacaktır.

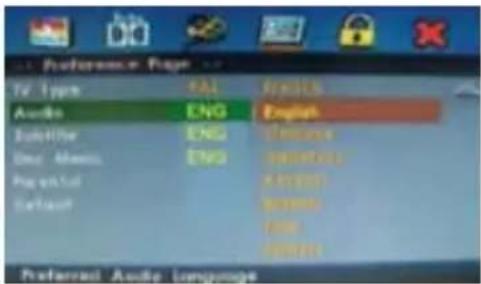

Ses Dili b.

Bu özellik sadece çoklu ses dillerini destekleyen disklerde çalışacaktır. Ses dili seçenekleri; İngilizce, Fransızca, İspanyolca, Çince, Japonca, Korece, Rusça ve Thai dilidir.

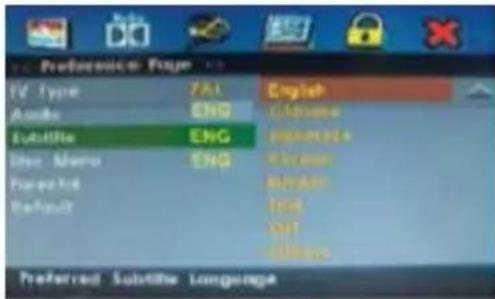

Altyazı Dilic.

Bu özellik çoklu altyazı dillerini destekleyen disklerde çalışır. Seçenekler; İngilizce, Fransızca, İspanyolca, Çince, Japonca, Korece, Rusça, Thai, Kapalı ve Diğerleri.

Fonksiyon Ayarları

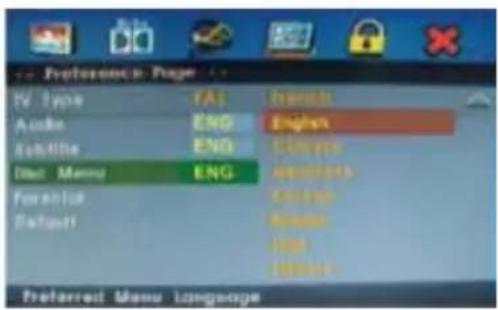

Menü Dilid.

Bu özellik çoklu menü dil desteği olan disklerde çalışır. Seçenekler: Türkçe, İngilizce vb.

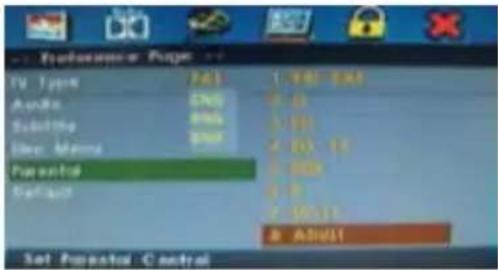

Aile Kilidie.

Bu özellik size farklı kısıtlama seviyeleri sunar.

Fonksiyon Ayarları

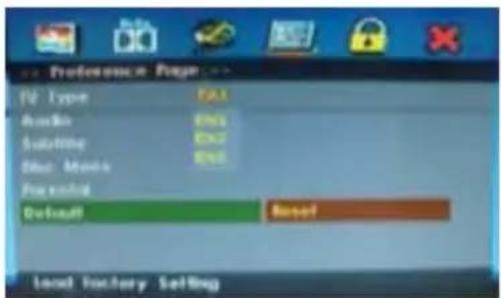

Fabrika Ayarları

Cihazın fabrika ayarlarına dönmesi için bu menüyü kullanın. "Sıfırla" fonksiyonunu seçtiğinizde tüm sistem ayarları orijinal durumuna dönecektir.

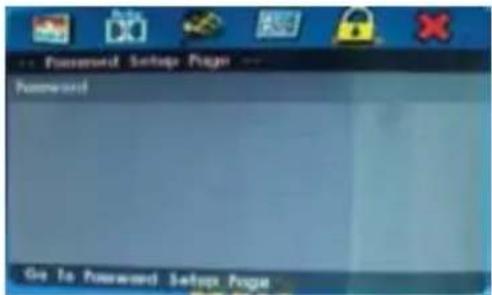

Şifre Ayarlarif.

Başlangıçta şifre seçeneği kilitlidir. Seviye ayarlanamaz ve şifre değiştirilemez. Seviyelendirme öğelerini çalıştırmak için şifreyi 136900 olarak girin ve kilidi açmak için "ONAYLA" tuşuna basınız. Şifreyi değiştirmek isterseniz, önce eski şifreyi girip kilidi açtıktan sonra değiştirmek istediğiniz yeni şifreyi giriniz. Geçerli şifre altı haneli olmalıdır.

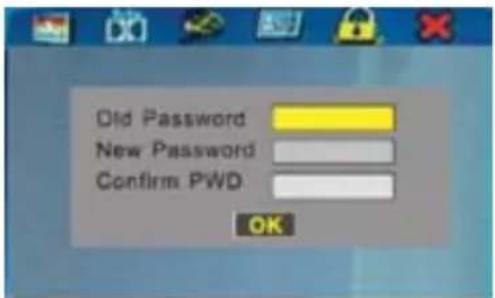

Şifre değiştirme menüsü eski şifre, yeni şifre ve onay bölümünden oluşur. Şifreyi değiştirmek için önce eski şifreyi giriniz sonra değiştirmek istediğiniz yeni şifreyi iki kez tuşlayınız. Yeni şifrenin onaylanmasından sonra şifre değiştirme işlemi tamamlanmış olacaktır.

Farklı Disk Oynatma Seçenekleri

Audio Track (Ses İzi) Seçimi

- Çoklu dil desteği olan DVD veya Süper VCD diskler oynatılırken istediğiniz dili seçebilirsiniz. Bir DVD ve Süper VCD oynatırken, dil seçeneklerine girmek için AUDIO tuşuna basınız (diske bağlıdır).

Fonksiyon Ayarları

Çoklu izli ses (multi audio track) desteği olan CD veya VCD diskler için mono L, Mono R veya • Stereo seçimi yapabilirsiniz. Örneğin, Mono L müzik ve Mono R şarkı seçeneği olan VCD disklerde, Mono L seçeneğini kullanarak sadece müziği dinleyebilirisiniz.

- VCD diskler oynatılırken, mono L, Mono R veya stereo özelliklerini seçmek için AUDIO tuşuna basınız.

Hızlı Oynatma

Disk oynatılırken, belirli bölümleri aramak için hızlı ileri/ geri alabilirsiniz.

Hızlı ileri alma moduna girmek için "▶▶" tuşuna basınız. Bu tuşa her basisınızda disk FF2X, FF4X, FF8X, FF16X, FF32X hızlarında ileri oynatılacaktır. Tekrar normal oynatma işlemine gelmek için "OYNAT" tuşuna basınız.

FF2X FF4X FF8X FF16X FF32X Play

Not: FF = Hızlı İleri

Fonksiyon Ayarları

Hızlı geri alma moduna girmek için "◀◀" tuşuna basınız. Bu tuşa her basisınızda disk FF2X, FF4X, FF8X, FF16X, FF32X hızlarında geri oynatılacaktır. Tekrar normal oynatma işlemine gelmek için "OYNAT" tuşuna basınız.

Yavaş Oynatma

Yavaş ileri oynatma moduna girmek için "YAVAŞ" (slow) tuşuna basınız.

Bu tuşa her basışınızda SF ½, SF1/+, SF1/8, SF1/16 hızlarında ileri yavaş oynatabilirsiniz. • Tekrar normal oynatma işlemine dönmek için "OYNAT" tuşuna basınız.

Tekrar Oynatma Modu

DVD diskler oynatılırken konuyu ve bölümü tekrar oynatabilirsiniz.

Bölüm Tekrarı1.

Ekrana "REP: [CHAPTER]" (TEKRARLA: [BÖLÜM]) yazısı gelinceye kadar "TEKRARLA" tuşuna basıniz.

1. Konu Tekrarı

Ekrana "REP: [TITLE]" (TEKRARLA: [KONU]) yazısı gelinceye kadar "TEKRARLA" tuşuna basınız.

Fonksiyon Ayarları

Tekrarlama Özelliğinin İptal Edilmesi3.

Ekrana "REP: [OFF]" (TEKRARLA: [KAPALI]) yazısı gelinceye kadar "TEKRARLA" tuşuna basınız.

Süper VCD, DVD ve CD diskler oynatılırken/çalınırken "Birini Tekrarla" ve "Diski Tekrarla" • özelliklerini seçebilirsiniz.

1. Birini Tekrarla (Repeat One)

Bölümü tekrar oynatmak için ekrana "Birini Tekrarla" yazısı gelinceye kadar "TEKRARLA" tuşuna basınız.

2. Diski Tekrarla (Disc Repeat)

Disk içindeki tüm bölümleri tekrar oynatmak için ekrana "Diski Tekrarla" yazısı gelinceye kadar "TEKRARLA" tuşuna basınız.

3. Tekrarlama Özelliğinin İptal Edilmesi

Ekran görüntü sü kayboluncaya kadar "TEKRARLA" tuşuna basınız.

Not: Süper VCD, VCD2.0 ve VCD3.0 diskler sadece PBC KAPALI konumda iken çalıştırılabilir. VCD1.1 ve CD diskler ise doğrudan çalıştırılabilir.

Belirli Bölümün Tekrar Edilmesi

Disk oynatılırken, sevdiğimiz bölümü tekrar ve tekrar oynatmak için "A-B" özelliğini kullanabilirsiniz.

1. Tekrarlanması istediğiniz bölümün başlangıç noktasında "A-B" tuşuna basınız. A başlangıç noktasını belirlemek için ekrana "A Tekrar" yazısı gelecektir.

2. Tekrarlanacak bölümün bitiş noktasında "A-B" tuşuna basınız. B bitiş noktasını belirlemek için ekrana "A-B Tekrar" yazısı gelecektir. Bundan sonra, cihaz A ve B noktası arasındaki içeriği tekrar ve tekrar oynatacaktır (çalacaktır).

3. Bu özellikleri çıkmak için "A-B" tuşuna bir kere daha basın. Ekran görüntü sü kaybolacak ve

bu özellik iptal edilmiş olacaktır.

Altyazı Seçimi (Sadece DVD ve SVCD diskler de kullanılabilir)

Çoklu altyazı desteği olan DVD ve Süper VCD disklerde birden fazla altyazı dillerinden birini seçebilirsiniz.

1. İstediğiniz altyazı dilini seçmek için "ALTYAZI" tuşuna basınız.
2. Altyazı dilini iptal etmek için; ekrana "KAPALI" yazısı gelinceye kadar "ALTYAZI" tuşuna basınız.

Not: Altyazı iptal etme fonksiyonu disk özelliklerine bağlıdır.

Altyazı dilleri disk özelliklerine bağlıdır.

Disk altyazı seçimine izin vermiyorsa, "ALTYAZI" tuşu kullanılamaz.

Bölüm Arama, Arama Süresi

Disk yürütülürken "GİT" tuşuna basınız ve aşağıdaki özellikleri seçmek için yön tuşlarını kullanınız.

1. Körgerli konuyu gösterir. Oynatılacak olan konu numarası girilebilir.
2. Bölüm: Geçerli bölümü gösterir. Oynatılacak olan bölüm numarası girilebilir.

Zoom (Büyültme/ Küçültme) Fonksiyonu (Bu özellik sadece DVD, SVDC ve VCD disklerde kullanılabilir)

Belirli görüntüleri veya durağan resimleri büyütmek veya küçültmek için;

1. Disk oynatılırken, görüntü 2X oranında büyütmek için "ZOOM" tuşuna basınız.
2. ZOOM tuşuna her basisınızda görüntü 3X, 4X oranında büytülecek veya 1/2X, 1/3X ve 1/4X oranında küçültülecektir.

Fonksiyon Ayarları

Normal oynatma işlemine geri dönmek için ZOOM tuşuna tekrar basınız. 3.

MP3 Dinleme Konumu

1. Diski cihaza yerleştirdikten sonra ekrana disk menüsü gelecek aynı anda cihaz diski okuma işlemini tamamlar tamamlamaz otomatik olarak çalmaya başlayacaktır.
2. Dizin Seçimi: İmleci dizin alanına (LCD ekranın sol tarafına) hareket ettirmek için ▶ tuşuna basınz. ▶ veya tuşunu kullanarak bir klasör seçtikten sonra seçiminizi onaylamak için "ENTER" tuşuna basınz.
3. Bölüm Seçimi: İmleci bölüm alanına (LCD ekranın sağ tarafına) hareket ettirmek için tuşuna basınız. veya tuşunu kullanarak bir bölüm seçtikten sonra "ENTER" tuşuna basınız. Cihaz seçilen bölümden itibaren çalmaya başlayacaktır.

MP4 Disk Dinleme Durumu

1. Diski yerleştiriniz. Cihaz diski okuma işlemini tamamlar tamamlamaz çalmaya başlaya- caktır.
2. Bir bölüm seçmek isterseniz, disk menüsünü görüntülemek için "DÖN" (return) tuşuna basınız. Bölüm seçimi MP3 disklerdeki ile aynıdır.

JPG Görüntü Oynatma

1. Diski yerleştiriniz. Cihaz diski okuma işlemini tamamladıktan sonra oynatmaya başlaya- faktır. LCD ekranın üst tarafından resim adı ve dosya formatı yazar. Sol taraf resim ön izleme bölümü ve sağ taraf dizin alanı olarak ayrılmıştır. Resimleri arka arkaya oynatmak için ▶tuşuna basınız.

2. Resim Seçmek: ▲ veya ▼ tuşunu kullanarak oynatmak istediğiniz resimleri seçtikten sonra seçtiğiniz resimleri oynatmak için "ENTER" tuşuna basınız. Resimleri ayrıca sayı tuşlarını kullanarak da secebilirsiniz.

3. Resimleri Döndürme

Fonksiyon Ayarları

Oynatılan resmi 180° dikey olarak döndürmek için tuşuna basınız.

Oynatılan resmi 180° yatay olarak döndürmek için ▼ tuşuna basınız.

Oynatılan resmi saat yönünde döndürmek için ▶ tuşuna basınız. Bu tuşa her basisınızda resim 90° döndürülecektir.

Oynatılan resmi saat yönünün tersine döndürmek için ▶ tuşuna basınız. Bu tuşa her basınızda resim 90° döndürülecektir.

Sorun Giderme

Sorun Giderme

Cihazı kullanırken aşağıdaki sorunlarla karşılaşmanız halinde bu bölüme bakınız.

Ses Yok

Cihaz bağlantılarını kontrol ediniz. 1.

1. Kulaklık takılı ise kulaklık ses çıkışının "minimum" seviyede olup olmadığını kontrol ediniz.
2. TV veya ses amplifikatör fonksiyonunun normal olup olmadığını kontrol ediniz (cihaz TV'ye bağlı ise).

Görüntü Yok

LCD AÇIK/ KAPALI düğmesi KAPALI konuma ayarlanmış olabilir, lütfen kontrol ediniz. 1. Cihaz bağlantılarını kontrol ediniz.2.

TV ayarlarının doğru olup olmadığını kontrol ediniz (cihaz TV'ye bağlı ise).3.

Görüntü kayması veya renksiz görüntü (cihaz TV'ye bağlı ise)

Cihazın renk sistem ayarları TV sistemi ile eşleşmiyor olabilir. Lütfen TV sisteminize uygun doğru renk sistemini seçiniz.

Cihaz Diski Oynatmıyor (Çalmıyor)

Diskin doğru yerleştirildiğinden emin olunuz.1.

Diskin etiketli yüzeyi üstte kalacak şekilde takılmış olabilir.2.

Disk kirli olabilir, lütfen temizleyiniz.3.

Diskin kırık veya çizilmiş olup olmadığını kontrol ediniz. 4.

Uzaktan Kumanda Çalışmıyor

Sorun Giderme

Uzaktan kumanda ile cihaz arasındaki engelleyici nesneleri kaldırınız.1. Kumandayı tam olarak cihazın alicısına doğrultarak kullanınız.2.

SD/ MS/ MMS Kartı oynatmıyor

SD/ MS/ MMC kart ters takılmış olabilir, lütfen kontrol ediniz.1. Doğru işlem için Temel Fonksiyon İşlemleri bölümüne bakınız.2.

Teknik Özellikler

Teknik Özellikler

DVD Kısmı Teknik Özellikleri
Video Sistemi		PAL / AUTO / NTSC
İşitsel Yanıt		20HZ – 20KHZ
Ses Sinyal Gürültü Oranı		50dB
Frekans Bozulması + Gürültü		-70dB
Kanal Ayırımı		55dB
Dinamik Erim		85dB
Çıkış	Ses Çıkışı (Benzeşim Sesi)	Çıkış Seviyesi: 2Vp – p, Yük Empedansı: 10 KΩ
	Video Çıkışı S Terminal Çıkışı (N/A)	Çıkış Seviyesi: 1Vp – p, Yük Empedansı: 75 KΩdengesizlik Negatif-polarite çıkış seviyesi:Parlaklık(Y): 1Vp –p, renksellik©: 0.28Vp – p, YükEmpedansı: 75 KΩ
Güç		AC 100 – 240V giriş – DC 12V/2A çıkış
İzin verilebilir çalışma sıcaklığı		0 – 40 °C
Güç Tüketimi		≤slant 10W
TV Kısmı Teknik Özellikleri
TV Sistemi		PAL / NTSC / SECAM Sistemi
Alınan Kanal		VHF 1 – 12 Kanal, UHF 13 – 69 Kanal, CATV
Ekran Kısmı Teknik Özellikleri
Kontrast		250: 1
Ekran Görüntü Oranı		16:9

Periyodik Bakım ve Onarım

- Cihaza ait (varsa) periyodik bakım ve ayrıca onarımlar yalnızca yetkili teknik servisler aracılığı ile yapılır.

Cihazına ait kendi kendinize gerçekleştirileceğiniz herhangi bir periyodik bakım veya onarım bulunmamaktadır.

- Piranha yetkili servisleri haricinde, cihazın içine yapılacak her türlü müdahalelerde cihazınız garanti dışı olur.

Garanti Süresi ve Kullanım Ömrü

Bu ürünün garanti süresi 2 (iki) senedir.

Sanayii Bakanlığı'nca tespit edilen kullanım ömrü 10 (on) senedir.

Notlar

Bu kullanma kılavuzunda olabilecek tipografik yazım veya baskı hatalarından Piranha Bilişim Teknolojileri ve Pazarlama Sanayi Ticaret Limited Şirketi sorumlu değildir.

Bu kullanma kılavuzu çevreye zarar vermeyecek ve geri dönüşüme uygun olacak şekilde üretilmiştir.
