KULLANIM KILAVUZU VBC-4075-C51 BOSCH

Analog Kamera Menüleri

DINION 4000 AN

BOSCH

tr Hızlı Kullanım Kılavuzu

1 Kurulum menüsü

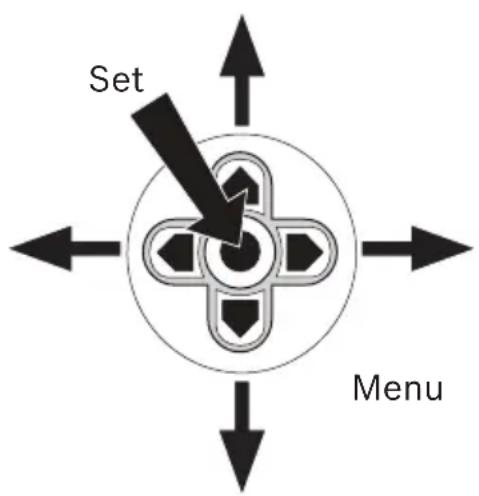

SETUP menüsüne erişmek için kontrol kumandasının ortasındaki düğmeye basın.

• İmleci menülerin arasında hareket ettirmek için yukarı veya aşağı düğmesine basın.
  – Değerleri değiştirmek için sağ veya sol düğmesine basın.
• simgesi görüntülendiğinde bir öğeyi seçmek veya bir alt menü açmak için ortadaki düğmeye basın.

Ekranın altındaki gezinme öğeleri

• Menünün devamına gitmek için NEXT seçeneğini belirleyin.
• Önceki menüye dönmek için BACK veya RETURN seçeneğini belirleyin.
  – Değişiklikleri kaydetmek için SAVE ALL seçeneğini belirleyin.
• SETUP menüsünü kapatmak için EXIT seçeneğini belirleyin.

1.1 Ana menü

LENS İris ayarı
SHUTTER/AGC Otomatik ve	manuel pozlama kontrolü
WHITE BAL Beyaz dengesi ayarı
BACKLIGHT Arka ışık dengeleme ayarı
PICT ADJUST Görüntü ayarlama ayarı
DYN Dinamik aralık ayarı
MOTION DET Video hareket	algılama ayarı
PRIVACY Gizlilik maskelemesi ayarı
DAY/NIGHT	Gündüz/Gece ayarı
DNR	Dijital gürültü azaltma
CAMERA ID	Kamera tanımlama
SYNC	Senkronizasyon modu ayarı
LANGUAGE	Dil ayarı
CAMERA RESET	Tüm fabrika varsayılan ayarlarını geri yükler
SAVE ALL	Tüm ayarları kaydeder

1.1.1 Lens menüsü

LENS	MANUAL
	AUTO	TYPE	DC
		MODE	OPEN, CLOSE, AUTO
		SPEED	0 - 255
		RETURN	[W038]

1.1.2 Obtüratör/AGC (Otomatik Kazanç Denetimi) menüsü

SHUTTER/AGC AUTO HIGH LUMINANCE

1.1.3 Beyaz dengesi menüsü

WHITE BAL ATW	SPEED 0	-255
		DELAY CNT 0 - 255
		ATW FRAME x0,5,	x1,0, x1,5, x2,0
		ENVIRONMENT INDOOR, OUTDOOR
		RETURN	←
	PUSH
	USER1 B-GAIN 0 - 255
			R-GAIN 0 - 255
			RETURN	←
	USER2 B-GAIN 0 - 255
			R-GAIN 0 - 255
			RETURN	←
	ANTI CR
	MANUAL	LEVEL	0 - 255
		RETURN	←
	PUSHLOCK

• ATW (Beyaz ayarının Otomatik İzlenmesi) ve PUSH (Tam giriş: 1.800 K - 10.500 K aralığında) renk sıcaklığını sürekli olarak analiz eder.
• ANTI CR (Renk Kayması Giderici) işlevini, çeşitli floresan ışık türlerinde görüntüün dönem dönem renk değiştirmesi durumunda kullanın.
• PUSH LOCK işlevini, ekranı dolduran bir referans beyaz nesne durumunda kullanın.

1.1.4 Arka ışık menüsü

BACKLIGHT OFF
	BLC
	HLC

• BLC (Arka Işık Dengeleme) işlevini, parlak bir arka planda karanlık bir nesneyi görmek için kullanın.
• HLC (Yüksek Işık Dengeleme) işlevini, parlamaları karartmak ve görüntü n renginin kaybolmasını (örneğin araç farları) önlemek için kullanın.

1.1.5 Görüntü ayarlama menüsü

PICT ADJUST M	IRROR ON,	OFF
		BRIGHTNESS 0 - 255
		CONTRAST 0 - 255
		SHARPNESS 0 - 255
		HUE 0 - 255
		GAIN 0- 255
		RETURN

1.1.6 Dinamik aralık ayar menüsü

– DYN (Dinamik aralık ayarı) işlevini, parlak alan sıkıştırma ve kontrast iyileştirmeyi kullanarak dinamik aralığı artırmak için kullanın.

1.1.7 Hareket algılama menüsü

• ENABLE işlevi, hareket algılamanın kullanılamadığı alanları/blokları ayarlar.
• BLOCK DISP ENABLE işlevinden çıkmak için belirlenen düğmeyi daha uzun süre aşağı doğru basılı tutun.

1.1.8 Gizlilik maskelemesi menüsü

PRIVACY	OFF
	ON AREA	SEL 1 - 8
		TOP 0 - 244 (NTSC), 288 (PAL)
		BOTTOM 0 - 244 (NTSC), 288 (PAL)
		LEFT 0 - 474 (NTSC), 468 (PAL)
		RIGHT	0 - 474 (NTSC), 468 (PAL)
		COLOR	1 - 8
		TRANSP	0,00, 0,50, 0,75, 1,00
		MOSAIC	OFF, ON
		RETURN

- MOTION AREA hareket algılama etkinken yalnızca 4 alan kullanılabilir.

Hareket veya gizlilik maskesi için alan seçimi

1, 2, 3 veya 4 (8) alanlarından birini belirleyin.

• Üst: Algılama alanının üst sınırını artırır veya azaltır.
• Alt: Algılama alanının alt sınırını artırır veya azaltır.
• Sol: Algılama alanının sol sınırını artırır veya azaltır.
• Sağ: Algılama alanının sağ sınırını artırır veya azaltır.

1.1.9 Gündüz/gece menüsü

DAY/NIGHT AUTO BURST OFF, ON
		DELAY CNT 0 - 255
		DAY->NIGHT 0 - 255
		NIGHT->DAY 0 - 255
		RETURN
		COLOR
		B/W BURST OFF, ON
		EXT*
		RETURN

EXT işlevi çalışırken IR hassasiyeti filtresi harici bir giriş ile açılır (*yalnızca I/O bağlantısına sahip gerçek D/N kameralarda).

• EXT1 ile kamera, alarm girişi yüksekken gece moduna geçer. EXT2 ile kamera, alarm girişi düşükken gece moduna geçer.
  – Çıkış rölesi, kamera NIGHT moduna geçtiğinde kapanır.

1.1.10 Dijital gürültü azaltma menüsü

DNR DNR MODE OFF, Y, C, Y/C
		Y LEVEL 0 - 15
		C LEVEL 0 - 15
		RETURN

1.1.11 Kamera tanımlama menüsü

CAMERA ID OFF
	ON	ABCDEFGHIJKLMNOPQRSTUVWXYZ0123456789-!"#$%&'()_,¥:;<=>?@\^*.x+/CHR1 CHR2←→↑↓ CLR POS←RETURN←
	RETURN

ON seçiliyken ekranda sanal bir klavye görüntülenir. İstediğiniz karakteri gitmek ve bu karakteri seçmek için kontrol kumandasını kullanın. İstediğiniz kamera kimliğini girmek için bu adımı tekrarlayın. En fazla 52 karakter girebilirsiniz.

1.1.12 Dil menüsü

LANGUAGE İNGİ

LİZCE, JAPONCA, ALMANCA, FRANSIZCA, RUSÇA,PORTEKİZCE, İSPANYOLCA, BASİTLEŞTİRİLMİŞ ÇİNCE
