KULLANIM KILAVUZU ON27Q2O12D Profilo

en Installation instructions tr Kurulum talimatları

Cihazı monte ederken bu güvenlik bilgilerini dikkate alınız.

■ Bu kılavuzu dikkatlice okuyunuz.

■ Bu talimatlarda yer alan resimler bilgilendirme amaçlıdır.

■ Sadece montaj kılavuzuna göre yapılmış uzmanca bir kurma sayesinde, kullanım güvenliği garanti edilmiş olur. Yerleşim yerinde sorunsuz çalışmadan tesisatçı sorumludur.

UYARI – Patlama tehlikesi!

Yayılan gaz bir patlamaya sebep olabilir.

- Tüm kurulum, bağlantı, ayarlama ve farklı bir gaz türüne dönüştürme çalışmalarının, yetkili bir uzman tarafından ve o anda yürürlükte olan nizamname ve yasal düzenlemelerin yanı sıra yerel elektrik ve gaz tedarikçilerinin talimatnameleri dikkate alınarak gerçekleştirilmesi gerekir. Havalandırma için geçerli yönetmeliklere ve yönergelere özellikle dikkat edilmelidir. Farklı bir gaz türüne dönüştürme çalışmaları için müşteri hizmetlerini aramanızı tavsiye ederiz.

■ Bu cihazı sadece yeterince havalandırılan alanlarda kullanınız.

- Cihazı yanma ürünleri için kullanılan bir egzoz sistemine bağlamayınız.

■ Bu cihazı, hiç bir zaman teknelere veya taşıt araçlarına yerleştirmeyiniz.

- Garanti, sadece cihazın amacına uygun olarak kullanılması durumunda geçerlidir.

- Cihazın kurulumunu yapmadan önce, tedarikçinin yerel koşullarının tip plakasında belirtilen cihaz ayarları (gaz tipi ve basıncı, gücü, gerilimi) ile uyumlu olup olmadığını kontrol ediniz.

■ Fırının veya ocağın sıcak kısımlarına temas etmesinin önüne geçmek için şebeke kablosunu dolaba sabitleyiniz.

■ Cihaz üzerinde herhangi bir çalışma yapmadan önce elektrik beslemesini ve gaz beslemesini kapatınız.

■ Güç kaynağı bulunan cihazları toprak hattına bağlayınız.

- Cihazın iç kısmında herhangi bir değişiklik yapmayınız. Gerekirse technik müşteri hizmetlerimize başvurunuz.

Kurulumdan Önce

■ Bu cihaz, TS EN 30-1-1 Pişirme cihazları - gaz yakan - Ev tipi - Bölüm 1 - 1: Güvenlik - Genel başlıklı standarda göre Sınıf 3'e karşılık gelir.
■ Cihazın kurulduğu mobilya parçası uygun şekilde sabitlenmeli ve kararlı olmalıdır.
- Ünitenin yanındaki mobilyaların, lamine kaplama ve bunların imalatında kullanılan yapıştırıcının yanıcı olmaması ve ısiya dayanıklı malzemelerden yapılmış olması gerekir.
■ Bu cihazı, buzdolabı, çamaşır makinesi, bulaşık makinesi veya benzerlerinin üzerine kurmayınız.
■ Cihaz sadece zorunlu havalandirması olan bir fırına kurulabilir. Fırın kurulum kılavuzundaki fırın boyutlarını kontrol ediniz.
- Ocağın altına bir fırın monte etmeniz halinde, çalışma tezgâhının kalınlığı bu kılavuzda beşirtilmiş ölçülerden farklı olabilir. Fırının montaj kılavuzundaki uyarılara dikkate alınız.

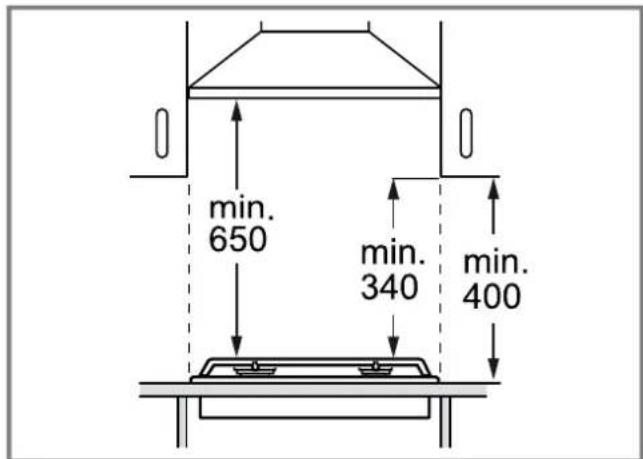

■ Bir atık hava fanı veya bir aspiratör takılıysa, kurulum talimatlarını izleyiniz. Ocağa olan asgari dikey mesafeyi daima dikkate alınız.
→ Şek. 1

Mobilyanın hazırlanması

■ İstenen boyutlarda bir kısmı tezgâhtan keserek çıkartınız.
→ Şek. 2, → Şek. 3
- Ahşap tezgâhların kesilen yüzeylerini nemden korumak için özel bir yapıştırıcı ile kapatınız.
- Ocağın altında bir ankastre fırın bulunmaması halinde, ocağın 10 mm altına yanıcı olmayan malzemeden (örneğin metal veya kontrplaktan) yapılmış bir ara parçası yerleştiriniz. Böylece, ocağın alt tarafına erişim engellenmiş olur. Ara rafın cihazın şebeke bağlantısına mesafesi en az 10 mm olmalıdır.
→ Şek. 4, → Şek. 5

Cihazın konumlandırılması

Not: Cihazı tezgâha silikonla yapıştırmayınız.

1. Ocağı düz, sabit bir yüzeye baş aşağı yerleştiriniz.
2. Teslimat kapsamında gelen yapışkan contayı ocağın alt kenarına yapıştırınız. Yapışkan conta, sıvıların acağın içine girmesini önler. → Şek. 6
3. Teslimat kapsamında gelen braketleri belirtilen konumlara serbestçe dönebilecek şekilde vidalayınız.

$$ \rightarrow \mathfrak {S e k}. 7 $$

1. Ocağı ters çeviriniz ve tezgâhtaki boşluğa yerleştiriniz. Ocağı, tezgâhtaki boşluğun ön kenarına dayanacak şekilde yerleştiriniz.

$$ \rightarrow \text { Sek. } 8 $$

1. Braketleri döndürünüz ve sıkınız.

$$ \rightarrow \text { Sek. } 9 $$

Braketlerin pozisyonu, tezgâhın kalınlığına bağlıdır.

Cihazın demonte edilmesi

1. Cihazı elektrik ve gaz bağlantılarından ayırınız.
2. Braketleri gevşetiniz ve montaj adımlarını ters sırada izleyemek suretiyle cihazı sökünüz.

Gazın bağlanması

⚠️ DİKKAT – Patlama tehlikesi!

Gaz kaçağı patlamaya neden olabilir.

• Bağlantılar üzerinde çalıştıktan sonra, bağlantılarda sızıntı olup olmadığını daima kontrol ediniz.
  ■ Gaz bağlantısını kesme vanasına erişilmesine izin verecek biçimde konumlandırınız.
  Gaz türü ve gaz basıncına ilişkin olarak tip plakasında belirtilen bilgilerin, yerel bağlantı koşulları ile örtüştüğünden emin olunuz.
• Cihazı bükülmeyen bir gaz hattına veya esnek bir metal boruya bağlayınız. Esnek metal borunun uzunluğu: 1 - 3 m.
• Esnek metal boru, cihazın monte edildiği mobilyaların (örn. çekmece gibi) hareketli parçalarına temas etmemesi ve engellerle karşılaşabileceği alanlardan geçmemesi gerekir.
  ■ Cihazda gaz bağlantı dirseği: R 1/2.
  ■ Gaz bağlantı dirseğini hareket ettirmeyiniz veya bükmeyiniz.

Gaz bağlantısı için yedek parçalar

Gaz bağlantısı için parçaları Teknik Müşteri Hizmetleri'nden temin edebilirsiniz.

Conta 00034308

Gaz bağlantı dirseği: G 1/2 10006024

Gaz bağlantısı R 1/2

→ Şek. 10

Gaz bağlantısı G 1/2

1. Cihaz üzerindeki gaz bağlantı dirseğini, teslimat kapsamında aksesuar çantasında verilen gaz bağlantı dirseği G 1/2 ile değiştiriniz.

$$ \rightarrow \bar {\mathsf {S e k}}. \textbf {1 1} $$

1. Contayı cihazın gaz bağlantısı ile gaz beslemesi arasına yerleştiriniz.

→ Şek. 12

Elektrik bağlantısı

• Bu cihaz Y tipi bağlantıya sahiptir: Bağlantı kablosu kullanıcı tarafından değil, sadece Teknik Müşteri Hizmetleri tarafından değiştirilebilir. Kablo tipini ve asgari kesiti dikkate alınız.
  ■ Ocaklar, fişli veya fişsiz bir güç kablosuyla birlikte sevk edilir.
  ■ Bir fişle donatılmış cihazları, sadece doğru şekilde kurulmuş bir topraklama hattına sahip prizlere bağlayınız.
• Fişe kullanıcı tarafından erişilememesi halinde, asgari 3 mm kontak açıklığına sahip tüm kutuplardan ayırmalı bir devre kesici öngörülür.
  → Şek. 13

Gaz türünün dönüştürülmesi

Ülke yönetmelikleri izin veriyorsa, bu cihaz, tip plakasında listelenmesi koşuluyla diğer gaz türlerine uyarlanabilir.

Uygun parçaları, cihazla birlikte gelen poşetin içinde bulabilir veya müşteri hizmetlerinden temin edebilirsiniz. İlgili → Şek. 18, brülör ve gaz türüne uygun kombinasyonu bulabilirsiniz.

C Ekonomik brülör

D Normal brülör

E Güçlü brülör

F Mini wok çok taçlı brülör

Muslukların ayarlanması

1. Düğmeleri asgari güç konumuna çeviriniz ve dışarı çekiniz.
2. Baypas vidasına erişmek için esnek lastik yuvaya tornavidanın ucuyla bastırınız.

- Baypas vidasına erişememeniz halinde, cihazın üst kısmını çıkartınız.

→ "Dış cam plakanın sökülmesi", Sayfa 7

→ Şek. 14 → Şek. 15

Halka contayı asla çıkartmayınız. Halka contalar, sıvıların ve pisliklerin cihaz içine girmesini ve cihazın fonksiyonlarını kötü etkilemesini engeller.

1. Bypass vidalarını (M) oluklu bir tornavidayla ayarlarken ilgili → Şek. 18 dikkat ediniz.

2. A: Baypas vidalarını iyice sıkınız.

3. B: Brülörlerden gaz çıkışı doğru olana kadar bypass vidalarını çeviriniz.

Memelerin değiştirilmesi

1. Izgaraları, brülör kapaklarını ve dağıtıcıları çıkartınız.
2. Memeleri uygun anahtarla tekrar yerlerine takın ve sızdırmazlığı sağlamak için dikkatlibir şekilde sıkınız.

→ Şek. 16 → Şek. 17

Sökme veya sıkma sırasında memenin ayrılmamasına dikkat ediniz.

Dış cam plakanın sökülmesi

1. Izgaraları, brülör kapaklarını, dağıtıcıları ve döner düğmeleri çıkartınız.
2. Brülörün vidalarını sökünüz.
3. Cam plakayı dikkatli bir şekilde çıkartınız.

Cihazın tekrar monte edilmesi

- Cihazın bileşenlerini tam tersi sırayla yeniden monte ediniz.

İşlevselliğin kontrol edilmesi

1. Döner düğmeyi azami çıkış konumu ile asgari çıkış konumu arasında çevirmenin, brülörün sönmesine veya bir yeni bir ateşlemeye yol açmadığını kontrol ediniz.

2. Brülörden gaz çıkışı yanlışsa:

– İlgili → Şek. 18, nozül ve Bypass vidasının doğru olup olmadığını kontrol ediniz.
- Gaz brülörden doğru şekilde boşalana kadar bypass vidasını sıkınız veya gevşetiniz.

Gaz türünü dönüştürmenin dokümante edilmesi

Üzerinde yeni gaz türüne dair bilgi bulunan etiketi cihazdaki tip plakasının yakınlarına takınız.
