Ürün Tipi	Akülü Çim Biçme Makinesi
Marka	Wolf Garten
Model	BluePower 53 A HW
Kesme Genişliği	53 cm
Tahrik Türü	Akü
Pil Gerilimi	36 V
Pil Türü	Lityum-İyon
Biçme Yüksekliği Ayarı	Merkezi, 6 Kademe (25-75 mm)
Çim Toplama Haznesi	53 L
Ağırlık	yaklaşık 21 kg
Ses Seviyesi (LpA)	78 dB(A)
Titreşim (ah)	0,5 m/s²
Şasi	Çelik Sac
Bıçak Türü	DuoBlade Bıçağı
Malç Fonksiyonu	Evet
Yan Atma	İsteğe Bağlı
Toplama Sepeti	Yumuşak Köpük
Enerji Tüketimi	350 W (tipik)
Şarj Süresi	yaklaşık 60 dakika
Koruma Sınıfı	IPX1

Sık sorulan sorular - BluePower 53 A HW Wolf Garten

Wolf Garten BluePower 53 A HW'nin aküsünü nasıl şarj ederim?

Akü, birlikte verilen şarj cihazı ile standart bir ev prizinde şarj edilir. Şarj süresi yaklaşık 60 dakikadır. Makineyi ilk kez kullanmadan önce akünün tamamen şarj olduğundan emin olun.

Hangi biçme yükseklikleri mümkün?

Makine, 25 mm'den 75 mm'ye kadar 6 kademeli merkezi biçme yüksekliği ayarı sunar. Çim uzunluğuna ve mevsime göre istediğiniz yüksekliği seçin.

Çim biçme makinesi toplama sepeti olmadan da kullanılabilir mi?

Evet, BluePower 53 A HW malç fonksiyonunu destekler. Toplama sepetini çıkarın ve atma kapağını kapatarak çimi ince bir şekilde parçalayın ve çim üzerinde doğal gübre olarak bırakın.

Çim biçme makinesini nasıl temizlerim?

Makinenin gövdesini ve altını yumuşak bir bez veya fırça ile temizleyin. Sepetten ve bıçak kirişinden çim artıklarını çıkarın. Elektrikli bileşenlere zarar vermemek için yüksek basınçlı yıkayıcı kullanmayın.

BluePower 53 A HW'nin akü kapasitesi nedir?

Makine, 36 V lityum-iyon akü ile çalışır. Kesin kapasite model varyasyonuna göre değişir ancak tipik olarak 2,5 Ah ile 5,0 Ah arasındadır. Akü üzerindeki bilgileri kontrol edin.

Makine büyük bahçeler için uygun mu?

53 cm kesme genişliği ve uzun akü ömrü (tam şarjla 30 dakikaya kadar) ile makine, yaklaşık 600 m²'ye kadar orta büyüklükteki bahçeler için uygundur. Daha büyük alanlar için ekstra bir akü önerilir.

Bıçağı nasıl değiştiririm?

Değiştirmeden önce aküyü çıkarın. Makineyi ters çevirin ve bıçak vidasını (genellikle sola doğru) gevşetin. Yeni bıçağı takın ve vidayı sıkıca sıkın. Doğru yöne dikkat edin.

Akü üzerindeki gösterge ne anlama geliyor?

Akü üzerindeki LED gösterge, şarj durumunu belirtir. 4 yeşil LED = dolu, 1 kırmızı yanıp sönen = neredeyse boş. Kırmızı LED sürekli yanıyorsa, akü arızalıdır ve değiştirilmesi gerekir.

Makineyi yağmurda kullanabilir miyim?

Hayır, çim biçme makinesi ıslak veya yağmurlu havalarda kullanım için uygun değildir. IPX1 koruma sınıfına sahiptir, bu sadece dikey olarak düşen suya karşı koruma sağlar. Sadece kuru havalarda kullanın.

Kullanım kılavuzunu nerede bulabilirim?

Kullanım kılavuzunu notice-facile.com adresinden ücretsiz PDF olarak indirebilirsiniz. Ürün sayfasında 'İndir'e tıklayın ve Almanca dilini seçin.

KULLANIM KILAVUZU BluePower 53 A HW Wolf Garten

TR Orijinal işletme kılavuzu

(Orijinal işletme kılavuzu)

Русский 224

Kendi güvenliğiniz için ..... 213

Montaj 215

Kullanma 215

Çim bakımı için yararlı bilgiler 219

Transport 219

Bakım/Temizlik 219

Cihazın uzun süre devreden çıkarılması ..... 221

Garanti 221

Motor hakkında bilgiler .... 221

Arızaların tanınması ve giderilmesi 222

Tip etiketi hakkında bilgiler

Bu bilgiler, ileride gerekli olabilecek bir cihaz tanıma işlemi için, cihazın yedek parçalarının siparişi için ve yetkili servis için çok önemlidir. Tip etiketi, motorun yakınındadır.

Cihazınızın tip etiketi (levhası) üzerindeki tüm bilgileri, müteakip alana kaydediniz.

Cihah ile ilgili bu ve diğer bilgileri, bu kullanma kılavuzunun bir parçası olan ve ayrıca verilen CE uygunluk beyan belgesi üzerinde de bulabilirsiniz.

Resimler ve şekiller

Kullanma kılavuzunun başlangıcındaki resimli sayfaları açınız.

Kendi güvenliğiniz için

Cihazın doğru kullanılması

Bu cihaz sadece aşağıdaki kullanım için tasarlanmış olup,

- işbu kullanma kılavuzunda bildirilen açıklamalara ve güvenlik bilgilerine uyulması şarttır;

- evinizin bahçesinin ve eviniz haricindeki bahçenizin çim alanlarının biçilmesi için kullanılmalıdır.

Diğer tüm kullanımlar amaca aykırı kullanım kabul edilir. Amaca aykırı kullanım halinde garanti hakkı kaybolur ve üretici bu durumda hiç bir sorumluluk kabul etmez. Kullanıcı, üçüncü şahislara ve onların mallarına verilen tüm zarar ve hasarlardan sorumludur.

Cihazda kendi başınıza ve üreticinin izni olmadan yapa-cağınız değişikliklerden kaynaklanan hasarlardan, üretici sorumlu değildir.

Sadece elektronik start tertibatlı cihazlar için:

Cihaz ile birlikte teslim edilen şarj cihazı sadece, cihazın içindeki akünün şarj edilmesi için kullanılmalıdır. Akü sadece bu şarj cihazı ile şarj edilmelidir.

Güvenlik ve kullanma bilgi ve uyarılaraına dikkat ediniz

Bu cihazı kullanan kişi olarak, cihazı ilk kez kullanmaya başlamadan önce, kullanma kılavuzunu itinayla okuyunuz. Bu bilgi ve uyarılara uyunuz ve kullanma kılavuzunu ileride de kullanmak için saklayınız. Bu kullanma kılavuzunu tanımayan çocuklara veya başka kişilere, cihazı kullanmaları için izin vermeyiniz.

Cihazı başka birine verdiğiniz veya sattığınız zaman, kullanma kılavuzunu da veriniz.

Genel güvenlik bilgileri

Bu bölümde, genel güvenlik bilgileri bulunmaktadır.

Özellikle münferit cihaz parçaları, fonksiyonlar veya işlemler ile ilgili uyarı bilgileri için, kılavuzun ilgili bölümlerine bakınız.

Cihaz ile çalışmaya başlamadan önce

Cihazı kullanan kişiler, örn. alkol, uyuşturucu veya ilaç etkisi altında olmamalıdır.

16 yaşından küçük kişilerin cihazı kullanması yasaktır – Yerel yönet-melikler, asgari kullanma yaşını belirleyebilir.

Bu cihaz, fiziksel, sensörik, zihinsel veya ruhsal yetenekleri sınırlı olan veya cihaz hakkında yeterince tecrübesi ve/veya bilgisi olmayan kişiler (çocuklar da dahil) tarafından kullanıl-mamalıdır; ancak bu kişiler kendi güvenliklerinden sorumlu bir kişi tarafından denetlenirse veya kendilerine cihazın nasıl kullanılacağı hakkında yeterli bilgi ve eğitim verilirse, cihazı kullanmalarına izin verilebilir.

Çocuklar, cihaz ile oynama-malarını sağlamak için denetlen-melidir.

Çalışmaya başlamadan önce, tüm donanımları, kumanda elemanlarını ve bu elemanların ilgili fonksiyonlarını öğreniniz.

Yakıtı sadece depolama işlemi için öngörülmüş hazneler içinde ve kesinlikle ısı kaynaklarından (örn. soba veya sıcak su depoları) uzakta muhafaza ediniz. Cihaza sadece açık bir alanda yakıt doldurunuz.

Cihaza kesinlikle çalışır durum-dayken veya motor sıcakken yakıt doldurmayınız.

Hasarlı egzoz donanımını, yakıt deposunu veya yakıt deposu kapağını değiştiriniz.

Kullanmadan önce kontrol ediniz:

• Çim toplama tertibatının işlevini ve dışarı atma kapağının doğru kapanıp kapanmadığını kontrol ediniz. Hasarlı, aşınmış veya eksik parçaları derhal yenileyiniz veya tamamlayınız.
• Kesici aletlerin, sabitleme pimlerinin ve tüm kesici ünitenin aşınmış veya hasarlı olup olmadığını kontrol ediniz. Balans bozuklukları olmasını önlemek için, aşınmış veya hasarlı parçaların uzman ve yetkili bir atölyede sadece komple set şeklinde değiştirilmesini sağlayınız.

Yedek parçalar ve aksesuarlar, üretici tarafından belirlenmiş taleplere uygun olmalıdır.

Bu nedenle, sadece orijinal yedek parçalar ve orijinal aksesuarlar veya üretici tarafından kullanımına izin verilmiş yedek parçalar ve aksesuarlar kullanınız.

Onarım çalışmalarını sadece yetkili atölyelere yaptırınız.

Cihaz ile çalışırken

Cihaz ile veya cihazda yapılan çalışmalarda, uygun giysi kullanınız, örn:

• güvenlik donanımlı ayakkabı,
• uzun pantolon,
• vücuda iyi oturan giysi,
• işitme koruması,
• koruyucu gözlük.

Tüm güvenlik tertibatları daima komple ve kusursuz durumda cihaza takılmış olmalıdır.

Güvenlik tertibatlarında herhangi bir değişiklik yapmayınız.

Cihazı sadece üreticinin öngör- düğü ve teslim ettiği teknik konumda kullanınız.

Cihazın fabrika çıkışındaki motor ayarlarını kesinlikle değiştirmeyiniz.

Açık ateş ve kıvılcım oluşmasını önleyiniz ve ayrıca sigara içmeyiniz.

Bu cihazda yapılacak her çalışmadan önce

Yaralanma durumlarını önlemek için, bu cihazda yapılacak her çalışmadan (örn. bakım ve ayar çalışmaları) ve transport işle- minden (örn. kaldırma veya taşıma) önce

• Motoru kapatınız.
• Kontak anahtarını (eğer varsa) çekip çıkarınız.
• Tüm hareket eden parçaların tamamen durmasını ve motorun soğumasını bekleyiniz.
• Motorun istenmeden çalışmaya başlamasını önlemek için, kontak anahtarını motordan çekip çıkarınız.
• Motor el kitabındaki ek güvenlik bilgilerine dikkat ediniz.

Cihaz ile çalışıktan sonra

Cihazın yanından kesinlikle motoru durdurmadan ayrılmayınız ve gerekirse kontak anahtarını çekip çıkarınız.

Güvenlik tertibatları

Resim 1

Tehlike

Güvenlik tertibatları hasarlı veya takılmamış olan bir cihazı kesinlikle kullanmayınız.

Güvenlik kolu (1)

Güvenlik kolu, motoru ve kesici üniteyi gerektiğinide derhal dur-durabilmek ve bu sayede güven-liğinizi sağlayabilek içindir.

Bu ünitenin işlevinin safdışı bırakılması denenmemelidir.

Dışarı atma kapağı (2) veya darbeye karşı koruma birimi (3)

Dışarı atma kapağı/darbeye karşı koruma birimi sizi, kesici üniteden veya dışarı sıçraya-bilecek sert maddelereden kaynaklanabilecek yaralanmalara karşı korur. Cihaz sadece dışarı atma kapağı veya darbeye karşı koruma birimi takılı şekilde çalıştırılmalıdır.

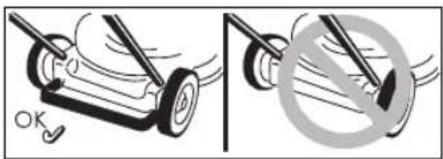

Cihazdaki semboller

Cihaz üzerine farklı semboller çıkartma olarak yapıştırılmıştır. Aşağıda, bu sembollerin açıklamasını bulabilirsiniz:

Dikkat! Cihazı devreye sokmadan önce, kullanma kılavuzunu okuyu-nuz!

Üçüncü şahısları tehlike alanından uzak tutunuz!

Cihazda herhangi bir işlem yapmadan önce ve cihazın yanından ayrılmadan önce, motoru kapatınız ve kontak anahtarını çekip çıkarınız.

"Kendi güvenliğiniz için" bölümündeki ek bilgilere dikkat ediniz.

Kesici aletlerde yapılacak çalışmalardan önce, kontak anahtarını çekip çıkarınız!

Parmaklarını zı ve ayaklarını zı kesici aletlerden uzak tutunuz!

Cihazı ayarlamadan ve temizlemeden veya kontrol etmeden önce kapatınız ve kontak anahtarını çekip çıkarınız.

Yaralanma tehlikesi; sadece darbeye karşı koruma birimi takılı olarak çalışınız.

Yaralanma tehlikesi; cihazı sadece itme kolu takılı olarak çalışınız.

Yaralanma tehlikesi; sadece dışarı atma ünitesi takılı olarak çalışınız.

Bu sembolleri cihazda daima okunaklı bir şekilde muhafaza ediniz.

Kılavuzdaki semboller

Bu kılavuzda, muhtemel tehlikeleri gösteren veya önemli bilgi ve uyarılara dikkat çeken semboller kullanılmıştır.

Aşağıda, bu sembollerin açıklamasını bulabilirsiniz:

! Tehlike

Tarif edilen çalışma ile ilgili tehlikelere dikkatiniz çekilir; bu çalışmalar esnasında insanlar için tehlike söz konusudur.

Dikkat

Tarif edilen çalışma ile ilgili tehlikelere dikkatiniz çekilir; bu çalışmalar esnasında cihaz için hasar tehlikesi söz konusudur.

i Bilgi

Önemli bilgilere ve uygulama için yararlı bilgilere dikkat çeker.

Montaj

Kullanma kılavuzunun sonunda veya ek bir sayfa üzerinde, cihazın montajı resimler ile gösterilmiştir.

i Giderme bilgileri

Ambalaj artıkları, eski cihazlar vs. ilgili yerel yönetmeliklere göre giderilmelidir.

Kullanma

Motor el kitabındaki bilgi ve uyarılara da dikkat ediniz.

! Tehlike

Kaza

- Çim biçme esnasında, cihazın yakınında kimse olmamalıdır; özellikle de çocuklar veya hayvanlar. Cihazdan dışarı fırlatına taş veya başka cisimlerden kaynaklanan yaralanma tehlikesi.

Düşme

- Cihaza sadece normal yürüme hızı ile iteleyiniz.

- Özellikle geri geri hareket ederek ve cihazı kendinize doğru çekerek çim biçtiğinizde dikkatli olunuz.

- Meyilli alanlarda çim biçerken, cihaz devrilebilir ve yaralana-bilirsiniz. Meyilli alanlarda, alanın eni boyunca hareket ederek çim biçimiz, yukarı ve aşağı doğru değil. % 20'den daha fazla meyilli alanlarda çim biçimeyiniz.

- Çim biçme yönünü a rirken özellikle dikkatli olunuz ve daima yere sağlam basmaya dikkat ediniz.

- Farklı alanların sınır bölgele- rinde çim biçme durumunda yaralanma tehlikesi söz konusudur. Kenar alanlarda, çit ile çevrilmiş bölgelerde veya meyilli alanlarda çim biçilmesi tehlikelidir. Çim biçme esna- sında, gereken güvenlik mesafesine uyunuz.

- Nemli veya ıslak çim biçerken, cihaz yere yeterince sağlam oturmadığı için, kayabilir ve bunun sonucunda siz de düşebilirsiniz. Çimleri sadece kuru halde biçimiz.

- Sadece gündüz, yani gün ışığında veya iyi suni aydınlatma durumunda çalışınız.

Yaralanma

- Kılavuz kollar tarafından belirlenen, tam devir yapan alete olan güvenlik mesafesine daima uyulmalıdır.

- Kullanıcının çalışma alanı işletme esnasında itme kolunun arka kısmındadır.

- Kesinlikle ellerinizi veya ayaklarını zı dönen parçalara yaklaştırmayınız ve bu parçaların altına sokmayınız.

- Cihazı, örn. yağmurlu veya fırtınalı havalar gibi kötü hava koşullarında kullanmayınız.

- Motoru durdurunuz ve kesici aletin durmasını bekleyiniz:

- cihazı yan yatırmadan önce.

- çim alan haricindeki alanlar üzerinden sevk ederken.

- Motoru kapatınız ve motorun istenmeden çalıştırılmasını önlemek için: Kontak anahtarını (eger varsa) çekip çıkarınız, motorun soğumasını bekleyiniz ve buji fişini çekip çıkarınız.

- Çıkış kısmından tıkanıklıkları ve blokajları gidermeden önce.

- Çim biçme makinesini kontrol etmeden, temizlemeden,

i ayarlamadan veya cihazda herhangi bir çalışma yapmadan önce.

- Yabancı bir cisme çarpılınca. Çim biçme makinesinde hasar olup olmadığını kontrol ediniz ve hasar varsa, cihazı yetkili bir atölyeye götürünüz.

- Cihaz garip ve yoğun bir şekilde titremeye başlarsa: Cihazı derhal kontrol ediniz.

- Motoru çalışmakta olan bir cihazı kesinlikle kaldırmayınız ve taşımayınız.

• Çim biçilecek alanı kontrol ediniz ve cihaz tarafından kapılabilecek ve fırlatılabilecek tüm cisimleri gideriniz.
• Kesici alet yabancı bir cisme (örn. taş) çarparsa veya cihaz garip bir şekilde titremeye başlarsa: Motoru derhal kapatınız.

Çim biçme makinesinde hasar olup olmadığını kontrol ediniz ve hasar varsa, cihazı yetkili bir atölyeye götürünüz.

- Tırpanlı çim biçme makinele- rinde kesinlikle çim dışarı atma deliğinin önünde durmayınız.

Çim toplama düzenli cihazlar:

- Çim toplama düzenini çıkarırken, dışarı sıçrayan çimler veya yabancı cisimler tarafından kendiniz veya baş-kaları yaralanabilir.

Çim toplama düzenini kesinlikle motor çalışırken boşaltmayınız. Cihazı kapatınız.

Karbonmonoksit gazından kaynaklanan boğulma tehlikesi.

Yanmalı motoru sadece açık alanda çalıştırınız.

Patlama ve yangın tehlikesi

• Benzin buharları patlayıcıdır ve benzin çok çabuk alevlenebilir.
• Motoru çalıştırmadan önce, cihazın deposuna yakıt doldurunuz. Motor çalışıyorken veya daha sıcakken, yakıt tankını kapalı tutunuz.
• Sadece motor kapalıyken ve soğumuşken yakıt doldurunuz. Açık ateş ve kıvılcım oluşmasını önleyiniz ve ayrıca sigara içmeyiniz. Cihaza sadece açık bir alanda yakıt doldurunuz.
• Eğer cihazdan dışarı yakıt taşarsa, motoru çalıştırmayınız. Cihazı, yakıtın akmış olduğu alandan uzaklaştırınız ve yakıt buharlarının uçup kaybolmasını bekleyiniz.

• Yangın tehlikesini önlemek için, lütfen aşağıdaki parçalarda cim veya dışarı akmış yağ olmamasına dikkat ediniz:

• Motor
  -Egzoz

• Piller/Aküler
• Benzin tankı.

Takılıp düşme tehlikesi

- Cihaza sadece normal yürüme hızı ile iteleyiniz.

Dikkat

Cihazdaki hasarlar

• Taşlar, ortalıktaki dallar veya benzeri cisimler, cihazda ve cihazın işlevinde hasara yol açabilir. Cihazı kullanmaya başlamadan önce, katı cisimleri daima çalışma alanından uzaklaştırınız.
• Cihaza sadece kusursuz durumda çalıştırınız.

Her kullanımdan önce, cihazı gözden geçirip kontrol ediniz. Özellikle güvenlik tertibatlarını, kumanda birimlerini ve civata bağlantılarını hasar ve sağlam oturma hususunda kontrol ediniz.

Cihazı çalıştırmadan önce, hasarlı parçaları yenileyiniz.

i Kullanma zamanları

Kullanma zamanları hususunda ülkenize özel/yerel yönet-meliklere dikkat ediniz (gerekirse bağlı olduğunu belediyeye veya ilgili dairelere sorunuz).

i Pozisyon bilgileri

Cihazda söz konusu olan pozisyon bilgileri (örn. sol, sağ) daima cihazın itme kolundan çalışma yönüne doğru bakılı-yormuş gibi anlaşılmalıdır.

İlk kez kullanmadan önce Motor yağı doldurulması

Dikkat

Cihaz, transport sebeplerinden dolayı içine motor yağı konmadan teslim edilir.

- Bu nedenle, ilk kez kullan-madan önce motor yağı doldurunuz; motor el kitabına bakınız.

Akünün şarj edilmesi

(Elektrostart fonksiyonlu cihazlarda)

⚠ Tahriş/zehirlenme tehlikesi

Aşırı durumlarda sıvı veya gaz çıkma ihtimali dikkate alınmalıdır. Akü, üst koldaki gösterge panelindedir (Resim 2).

⚠️ Elektrik çarpma tehlikesi

Şarj cihazını kullanmadan önce, dış kısmında görünür hasarlar olup olmadığını kontrol ediniz. Hasarlı bir şarj cihazını kesinlikle kullanmayınız.

Dikkat

• Cihazın elektrik beslemesini sağladığınız elektrik şebe-kesinin, şarj cihazındaki tip etiketi veya tip levhası üzerinde bildirilen 220–230 V ve 50 Hz özelliklerine sahip olmasına dikkat ediniz.
• Şarj cihazını neme, yağmura, kara ve donmaya karşı koruyunuz.
• Aküyü sadece kuru yerlerde şarj ediniz. 12 saatlik azami şarj süresi aşılmamalıdır.
• Çim biçme makinesini devreye sokmadan önce, şarj cihazını elektrik şebekesinden ve cihazdan ayırınız.

Resim 2

■ Cihazı ilk kez kullanmadan önce, aküyü asg.10 saat şarj ediniz. Sadece teslimat kapsamındaki şarj cihazını kullanınız.

i Bilgi

Şarj cihazının bağlantısının çözülmesi, bağlama işleminin tersi yönde yapılmalıdır.

i Şarj cihazı için giderme bilgileri

Şarj cihazı için, elektronik cihazların giderilmesi ile ilgili yönetmelikler geçerlidir. Lütfen yerel yönetmeliklere dikkat ediniz.

Her kullanmadan önceki ayar çalışmaları

Yaralanma tehlikesi

Bu cihazda yapılacak her çalışmadan önce

• Motoru kapatınız.
• Kontak anahtarını (eğer varsa) çekip çıkarınız.
• Tüm hareket eden parçaların tamamen durmasını ve motorun soğumasını bekleyiniz.
• Motorun istenmeden çalışmaya başlamasını önlemek için, kontak anahtarını motordan çekip çıkarınız.

Çim toplama düzeninin takılması

(sadece çim toplama düzeni olan cihazlarda)

Resim 11

■ Dışarı atma kapağını yukarı kaldırınız ve çim toplama düzenini takınız.

Kesme seviyesinin ayarlanması

Resim 3

Çimin kesilme seviyesini istediğiniz gibi ayarlayınız.

Yakl. 3 cm ile azami 9 cm arasında ayarlama olanağı (modele bağlı).

i Bilgi

Tekerleklerin tek tek ayarlanabildiği cihazlarda, tekerlekleri aynı seviyeye ayarlayınız.

Model A

■ Tekerlekleri istediğiniz pozis-yonda sabitleyiniz.
Model B
■ İlgili parçayı çekiniz ve istediğiniz pozisyona oturtunuz.

Model C

■ Merkezi seviye ayar düzeninin kolunu öne ve geriye itiniz ve istediğiniz pozisyona oturtunuz.

Ön tekerleklerin kilitlenmesi

(sadece ön tekerlekleri kilitlenebilen cihazlarda)

Resim 4

Tekerleklerin, düz sürme işlemi için kilitlenmesi – Tekerlekleri öne doğru ayarlayınız ve kolu büyük deliğe takınız.

Tekerleklerin serbest hareket edebilmesi – Kolu küçük deliğe takınız.

Yakıt doldurulması ve yağ seviyesinin kontrol edilmesi

■ Kurşunsuz benzin doldurunuz.
■ Doldurma ucunun alt kenarının azami 2 cm aşağısına kadar yakıt doldurunuz.
■ Yakıt tankını iyice kapatınız.
■ Yağ seviyesini kontrol ediniz, gerekirse ilave ediniz (bakınız motor el kitabı).

Motorun çalıştırılması

Resim 5

Tehlike

Yaralanmalara karşı korunmak için,

• dışarı atma düzeninin önünde durduğunuz zaman, motoru çalıştırmayınız;
• ellerinizi ve ayaklarını kesme düzeninden uzak tutunuz;
• ellerinizi, ayaklarını veya vücudunuzun diğer uzuvlarını dönen parçalardan daima uzak tutunuz. Dışarı atma düzeninden daima uzak durunuz.

Motoru çalıştırmadan önce, tüm kesici aletlerin ve tahrik sisteminin motora bağlantısını çözünüz (dekuplaj).

Cihazı, çalıştırma esnasında devirmeyiniz veya eğmeyiniz.

Cihazı düz ve mümkünse kısa veya az çimen olan bir alan üzerine yerleştiriniz.

i Motor hakkında bilgiler

Motor el kitabındaki bilgilere dikkat ediniz.

• Bazı modellerde gaz kolu yoktur ve devir sayısı otomatik olarak ayarlanır. Motor daima en ideal devir sayısı ile çalışır.
• Sıcak bir motorda da, jiklenin ya da hızlı start ünitesinin (primer) devreye sokulması gerekli olabilir.
• Bazı modellerde jikle ve hızlı start ünitesi (primer) yoktur. Motor, ilgili start işlemine kendisini otomatik olarak ayarlar.

Soğuk motorda:

■ Benzin vanasını açınız (eğer varsa).
Jikleli cihazlar
■ Jikle kolunu lpozisyonuna ayarlayınız veya jikle telini dışarı çekiniz ve gaz kolunu (eger varsa) /max (azami) konumuna ayarlayınız – Resim 5A.

veya

■ Gaz kolunu Npozisyonuna ayarlayınız – Resim 5B.
Hızlı start üniteli (primer) cihazlar:
■ Primeri 1–5 kez kuvvetlice bastırınız ve gaz kolunu (eğer varsa) /max (azami) konumuna ayarlayınız – Resim 5C.

Sıcak motorda:

■ Benzin vanasını açınız (eğer varsa).
■ Gaz kolunu (eğer varsa) /max (azami) konumuna ayarlayınız.

Elektrostart fonksiyonu olmayan cihazlar:

Resim 5E

■ Cihazın arka kısmında durarak; güvenlik kolunu bastırınız ve basılı tutunuz.
- Çekme start tutamağını, bir direnç hissedinceye kadar yavaşça çekiniz ve sonra hızlı ve kuvvetli bir şekilde tamamen çekiniz. Çekme start tutamağının, serbest bırakarak hızlıca geri gitmesine izin verme-yiniz, yavaşça geri gitmesi için tutarak yardımcı olunuz.

Elektrostart fonksiyonlu cihazlar:

Resim 5D

■ Şarj cihazını elektrik şebeke-sinden ve cihazdan ayırınız.
- Cihazın arka kısmında durarak – güvenlik kolunu bastırınız ve basılı tutunuz.
Gösterge alanındaki anahtarı sağa çeviriniz ve motor çalışın-caya kadar bu konumda tutunuz (start denemesi azm. 5 saniye yapılmalı ve ikinci bir denemeden önce, 10 saniye beklenilmelidir).

i Bilgi:

Elektrostart fonksiyonlu cihazlarda, motor (modeline bağlı olarak) çekme start tutamağı ile manüel de çalıştırılabilir.

Motoru çalışınca:

■ Motor çalıştırıldıktan sonra (modele bağlı olarak):
- Jikleyi (eğer varsa) geri itiniz,
- gaz kolunu (eğer varsa)
/ max. (azami) ve / min.
(osgari) arasına iterek, motorun kısa bir süre çalışarak ısınmasını sağlayınız.

- Çim biçmek için, gaz kolunu (eğer varsa) tam gaz konumuna ayarlayınız.

i Bilgi

Motorun kullanılması ile ilgili daha başka bilgiler için, motor el kitabına bakabilirsiniz.

Motorun durdurulması

Resim 7

■ Gaz kolunu (eğer varsa) /min. (asgari) konumuna ayarlayınız.
■ Güvenlik kolunu serbest bırakınız. Motor ve kesici alet kısa süre sonra durur.

Cihaz ile çalışılması

Tekerlek tahrikinin açılması/kapatılması

(sadece tekerlek tahriki olan cihazlarda)

Resim 6A, B, C

Tekerlek tahrikinin açılması

■ Kolu/tutamağı çekiniz ve çekili tutunuz.

Tekerlek tahrikinin kapatılması

■ Kolu/tutamağı serbest bırakınız.

Tekerlek tahrik hızının değiştirilmesi

(modele bağlı)

Dikkat

Cihazdaki hasarlar

Ayarlamayı sadece motor çalışır konumdayken yapınız.

Resim 6D/E

■ Küçük kol ile, farklı hız kademeleri arasında seçim yapınız.

Resim 6F

- Küçük kol ile, hız kademeleri arasında seçim yapınız (/max. ve /min.).

Çim toplama düzeninin çıkarılması ve boşaltılması

(çim toplama düzeni olan cihazlarda)

Resim 11

Biçilmiş çimler yerde kalırsa veya doluluk göstergesi (opsiyon, Resim 12) sepetin dolduğunu gösterirse:

■ Güvenlik kolunu serbest bırakınız ve motor duruncaya kadar bekleyiniz.
■ Dışarı atma kapağını yukarı kaldırınız ve çim toplama düzenini çıkarınız.
■ Sepeti boşaltınız.

Çim toplama düzenini takmadan çalışılması

Çim toplama düzenini cihazdan çıkardığınız zaman, dışarı atma kapağı aşağı doğru kapanır. Çim toplama düzenini takmadan çalışıldığında, biçilen çimler doğrudan yere atılır.

Zemin örtme sistemine çevrilmesi

(opsiyon olarak sunulan zemin örtme aksesuarı olan cihazlarda)

Arka taraftan dışarı atma düzeni olan cihazlar:

Resim 8A

■ Dışarı atma kapağını yukarı kaldırınız.
■ Çim toplama düzenini çıkarınız.
■ Zemin kaplama malzeme kamasını takınız (modele bağlı).
■ Dışarı atma kapağını aşağı indiriniz.

i Bilgi

Entegre edilmiş zemin kaplama fonksiyonlu modellerde, ayrıca bir zemin kaplama malzeme kamasına gerek yoktur; bu fonksiyonu özel şekil verilmiş bir arka kapak üstlenir (Resim 8B).

Yandan dışarı atma fonksiyonlu cihazlar:

Resim 9

■ Yandan dışarı atma ünitesinin yerine, darbeye karşı koruma ünitesini/zemin kaplama malzeme kapağını monte ediniz (Resim 9A)

veya

■ Yandan dışarı atma ünitesini söküp çıkarınız; darbeye karşı koruma ünitesi/zemin kaplama malzeme kapağı otomatik olarak kapanır (Resim 9B).

Cihaz donanımının yandan dışarı atma modeline çevrilmesi

(modele bağlı)

■ Eğer varsa: Çim toplama ünitesini çıkarınız ve arkadan dışarı atma kapağını aşağı doğru kapatınız.
- Darbeye karşı koruma ünitesini/zemin kaplama malzeme kapağını yukarı kaldırınız ve yandan dışarı atma ünitesini monte ediniz (Resim 9C).

Çalışma işlemi sonunda

■ Kontak anahtarını (eğer varsa) çekip çıkarınız.
- Tüm hareket eden parçaların tamamen durmasını ve motorun soğumasını bekleyiniz.
- Benzin vanasını kapatınız (eğer varsa – motor el kitabına bakınız).
■ Buji soketini (fişini) motordan çekip çıkarınız.
■ Çim toplama düzenini boşaltınız.

Elektrostart fonksiyonlu cihazlar:

■ Aküyü 10 saat şarj ediniz.

i Bilgi

Sadece motoru soğumuş cihazları kapalı yerlere koyunuz.

Çim bakımı için yararlı bilgiler

Çimlerinizin sağlıklı ve muntazam büyümesi için, bazı yararlı bilgiler:

Çim biçilmesi

Çimler farklı çimen türlerinden oluşur. Çok sık çim biçtiğiniz zaman, yoğun kök salan ve sağlam çimenler büyür. Nadir çim biçtiğiniz zaman, daha çok uzun çimenler ve diğer yabani otlar (örn. yonca, çayır papatyası) büyür.

Çimlerin normal yüksekliği yakl. 4–5 cm kadardır. Normal olarak toplam çim yüksekliğinin sadece 13 kadarı kesilmelidir; yani çimler 7–8 cm uzunlukta olunca, normal seviyeye kadar kesmelidir.

Çimler mümkün olduğu kadar 4 cm'den daha kısa kesilmemelidir, aksi halde, kuraklık olduğu zamanlarda çimenlere zarar verilmiş olur.

Çok uzamış çimenleri (örn. tatilden döndüğünüzde) kademe kademe normal seviyeye kadar kesiniz.

Çim biçerken, kesme hatlarının daima biraz keşişmesine dikkat ediniz.

Zemin kaplama (aksesuarlar ile)

Çimenler biçme esnasında küçük parçalar (yakl. 1 cm) halinde kesilir ve zemin üzerinde öylece kalır. Çimlerin birçok besleyici maddesi korunmuş olur.

Çok iyi bir sonuç elde edebilmek için, çimler daima kısa tutulmalıdır; "Çim biçme" bölümüne de bakınız. Zemin kaplama işlemi için aşağıdaki bilgilere de dikkat ediniz:

• Islak çim biçmeyiniz.
• Toplam çim uzunluğun 2 cm'den fazlasını biçmeyiniz.
• Yavaş sürünüz.
• Azami motor devir sayısını kullanınız.
• Kesici düzeni muntazam aralıklar ile temizleyiniz.

Transport

Kısa mesafeler elden

Tehlike

Zemin üzerindeki cisimler, dönen kesici düzen tarafından tutulup fırlatılabilir ve bu da zarara sebep olabilir.

Cihazı çim alan haricindeki alanlar üzerinden hareket ettirmek için, önce motoru kapatınız.

Bir araç ile

Tehlike

Her taşıma işleminden önce motoru durdurunuz ve soğumasını bekleyiniz. Buji fişini çekip çıkarınız.

Cihaza eğik konumda sevk etmeyiniz.

Cihazı bir araç üzerinde veya içinde sevk ederken, istenmeden kaymasını önlemek için, gereken önlemleri alınız.

Cihazı sadece yakıt deposu boş durumdayken taşıyınız. Yakıt deposunun kapağı sıkıca kapatılmış olmalıdır.

Katlanabilen kol düzeni:

Resim 10

■ Cihazı daha rahat muhafaza edebilmek için, yönlendirme kolunu katlayınız.

Bakım/Temizlik

Tehlike

Yaralanmaları önlemek için, bu cihazda yapılacak her çalışmadan önce:

- Motoru kapatınız.

- Kontak anahtarını (eğer varsa) çekip çıkarınız.

- Tüm hareket eden parçaların tamamen durmasını ve motorun soğumasını bekleyiniz.

- Motorun istenmeden çalışmaya başlamasını önlemek için, kontak anahtarını motordan çekip çıkarınız.

- Motor el kitabındaki ek güvenlik bilgilerine dikkat ediniz.

! Tehlike

Örn. kesici düzenin değiştirilmesi veya taşlanması (bilenmesi) gibi çalışmalarda kesici düzenin sebep olabileceği her türlü yaralanmaya karşı korunmak için, bu çalışmaları sadece yetkili bir elemana veya atölyeye yaptırınız (bu çalışmalar için özel aletler gereklidir).

Dikkat

Cihazı daima öyle eğiniz ki, buji hep yukarıya doğru olsun; böylelikle yakıttan veya yağdan dolayı herhangi bir motor hasarı oluşması önlenmiş olur.

Bakım

Dikkat

Motor el kitabındaki bakım yönetmeliklerine dikkat ediniz. Çalışma sezonu sonunda cihazı yetkili bir atölyeye kontrol ettiriniz ve gereken bakımı yaptırınız.

Dikkat

Motor yağı, çevre açısından tehlike yaratabilir.

Yağ değiştirildiğinde elde edilen eski yağı, bir eski yağ toplama merkezine veya ilgili bir giderme işletmesine veriniz.

Piller/Aküler, çevre

açısından tehlike yaratabilir.

Kullanılmış pilleri/aküleri normal ev çöpüne atmayınız. Eskimiş pilleri/aküleri satıcınıza veya ilgili bir giderme işletmesine veriniz. Cihaz hurdaya çıkarılmadan önce, pilleri/aküleri söküp çıkarınız.

Bilgi

Motor el kitabındaki kontrol ve bakım aralıklarına dikkat ediniz. Modele bağlı olarak, cihazınız bir elektronik bakım göstergesi ile donatılmıştır (Resim 13). Yazılı bakım bilgilerine ek olarak, ilgili bakım göstergelerine de dikkat ediniz. Kullanım ve diğer bilgiler için, lütfen bakım göstergesine ilave edilmiş ayrı kullanma kılavuzuna bakınız.

Her kullanmadan önce

■ Yağ seviyesini kontrol ediniz, gerekirse ilave ediniz.
■ Civata bağlantılarını sıkı oturma konusunda kontrol ediniz, gerekirse sıkınız.
■ Güvenlik tertibatlarını kontrol ediniz.

Kuplajın devreye girme noktasını kontrol ediniz:

(sadece tekerlek tahriki olan cihazlarda)

• Motor çalışır ve tekerlek tahriki kapalı durumdayken, cihaz öne doğru hareket etmemelidir.
• Motor çalışır ve tekerlek tahriki açık durumdayken, cihaz öne doğru hareket etmelidir.
  ■ Gerekirse, bağlantı noktasını tekerlek tahrik kolundaki tırtıllı çark/ayar somunu üzerinden veya çekme teli (Bowden) ile ayarlayınız.

İlk 2–5 işletme saattinden sonra

■ Yağ değiştirilmelidir, ekteki motor el kitabına bakınız.

Her çim biçme işleminden sonra veya her 8 haftada bir

(sadece elektrostart fonksiyonlu cihazlar)

■ Aküyü 10 saat şarj ediniz.

Sezonda bir

■ Yağ değiştirilmelidir, ekteki motor el kitabına bakınız.
■ Oynak noktaları ve dışarı atma düzenindeki döner yayı yağlayınız.
- Çalışma sezonu sonunda cihazı yetkili bir atölyeye kontrol ettiriniz ve gereken bakımı yaptırınız.

Temizlenmesi

Dikkat

Cihaza her kullanımdan sonra temizleyiniz. Temizlenmemiş bir cihaz, malzeme ve işlev hatasına neden olur.

Temizleme işlemi için, yüksek basınçlı temizleme cihazları kullanmayınız.

Çim toplama düzeninin temizlenmesi

(sadece çim toplama düzeni olan cihazlarda)

En basiti, doğrudan çim biçme işlemi sonrasında hemen temizlemektir.

■ Çim toplama düzenini çıkarınız ve boşaltınız.
- Çim toplama düzeni, kuvvetli bir su huzmesi (bahçe sulama hortumu) ile temizlenebilir.
- Çim toplama düzeninin, bir sonraki kullanma işleminden önce iyice kurumasını sağlayınız.

Çim biçme makinesinin temizlenmesi

Tehlike

Kesici düzende herhangi bir işlem yaparken, yaralanabilirsiniz. Kendi güvenliğiniz için, çalışma eldivenleri kullanınız.

Dikkat

Cihazı daima öyle eğiniz ki, buji hep yukarıya doğru olsun; böylelikle yakıttan veya yağdan dolayı herhangi bir motor hasarı oluşması önlenmiş olur.

Cihazı mümkünse doğrudan çim biçme işlemi sonrasında hemen temizleyiniz.

• Kesme işleminin gerçekleştiği hücreyi ve dışarı atma kapağını bir fırça, faraş veya bez ile temizleyiniz.
  ■ Cihazı tekerlekleri üzerinde duracak şekilde konumlayınız ve görünen tüm çim ve pislik artıklarını gideriniz.

Cihazın uzun süre devreden çıkarılması

Tehlike

Patlama ve yangın tehlikesi.

Tankı içinde yakıt (benzin) olan bir cihazı, yakıt buhar ve gazlarının ateş veya kıvılcım ile temas edebileceği bir yerde kesinlikle muhafaza etmeyiniz.

Dikkat

Cihazdaki malzeme hasarları.

Cihazı (motoru soğumuş olarak) sadece temiz ve kuru bir yerde muhafaza ediniz. Cihaz uzun süre depolanacaksa, örn. kişinin, paslanmaya karşı önlem alınız. Çalışma sezonu sonunda veya cihaz bir aydan daha uzun bir süre kullanılmayacaksa:

■ Yakıtı uygun bir kabin içine akıtınız ve motoru, motor el kitabında bildirildiği gibi uzun bir süre için devreden çıkarınız.

Dikkat

Yakıtı sadece açık bir alanda boşaltınız.

■ Cihazı ve çim toplama düzenini temizleyiniz.
- Tüm metal parçaları, paslan-maya karşı korumak için, yağlanmış bir bez (reçinesiz bir yağ) ile siliniz veya püskürtme yağ sıkarak nemlendiriniz.
■ Aküyü şarj ediniz (eger varsa).

Garanti

Her ülkede, işletmemizin veya ithalatçının bildirdiği garanti koşulları geçerlidir. Cihazınızdaki arızaları, sebebi malzeme veya üretim hatası olması halinde, garanti kapsamında ücretsiz gideriyoruz. Garanti hakkında yararlanma durumunda, satıcınıza veya size en yakın temsilciliğe başvurunuz.

Motor hakkında bilgiler

Motor üreticisi, güç, güç veya performans ölçme, teknik özellikler, garanti ve servis gibi motor ile ilgili tüm sorunlardan sorumludur. Daha detaylı bilgileri, motor üreticisinin ayrıca vermiş olduğu sahibi/kullanıcısı için el kitabında bulabilirsiniz.

Arızaların tanınması ve giderilmesi

Çim biçme makinenizin çalıştırıl-ması esnasındaki arızaların çok kez basit sebepleri vardır ve bu sebepleri sizin bilmeniz ve bunları kısmen kendiniz giderebilmeniz gerekir. Emin olmadığını durumlarda, yetkili saticınız size yardımcı olacaktır.

Problem Muhtemel sebebi(leri) Giderilmesi

Start teli çekilemiyor. Güvenlik kolu çalıştırılmamış. Güvenlik kolunu üst kola doğru bastırınız.
	Biçakta blokaj söz konusu. Buji fişini çekip çıkarınız ve blokajı gideriniz.
	Motor bozuk. Yetkili atölyeye başvurunuz.
Motor çalışmaya başlamıyor. Gaz kolu doğru konumda değil.		Gaz kolu, ilgili veya CHOKE (soğuk motorda) konumunda.
		Gaz kolu, ilgili max. veya START (sicak motorda) konumunda.
		Çim biçme makinesi yüksek çimenler içinde.
		Tankta yakıt yok. Tanka temiz, yeni yakıt doldurunuz.
		Buji fişi takılmamış. Buji fişini takınız.
		Yakıt eski veya pis. Eski yakıt yerine yenisini koyunuz.
Motor çalışmaya başlamıyor.	Hava filtresi pislenmiş.	Hava filtresini temizleyiniz.
	Karbüratör "boğulmuş".	Bujiyi çıkarınız, kurutunuz, gaz kolunu asgari konumuna alınız, birkaç kez çalıştırınız, bujiyi takınız, motoru yeniden çalıştırınız.
	Jikleyi çekmeyiniz.	Jikleyi çekiniz.
	Primer ünitesini soğuk start işleminde devreye sokmayınız.	Primer ünitesini devreye sokunuz.
- Elektrostart fonksiyonlu cihazda:	Aküyü deşarj ediniz.	Aküyü, cihaz ile birlikte teslim edilen şarj cihazı ile şarj ediniz.
	Hat hasarlı.	Elektrik hattının iyi olup olmadığını kontrol ediniz.
Garip sesler var (vınlama, çınlama, vuruntu).	Civatalar, somunlar veya başka sabitleme parçaları gevşek.	Parçaları sabitleyiniz. Sesler kaybolmazsa: Yetkili atölyeye başvurunuz.
Sallanmalar, titremeler.	Biçak gevşek.	Biçak sabitleme civatasının, yetkili bir atölyede sıkılmasını sağlayınız.
	Biçakta hasar var.	Biçağın yetkili bir atölyede değiştirilmesini sağlayınız.
	Biçakta doğru balans yapılmamış.	Biçağın yetkili bir atölyede değiştirilmesini sağlayınız veya balans yaptırınız.
	Motor sabitleme düzeni gevşek.	Motorun yetkili bir atölyede sabitlenmesini sağlayınız.

Problem Muhtemel sebebi(leri) Giderilmesi

Bıçak iyi kesmiyor veya devir sayısı düşüyor.	Çimenler çok yüksek. Daha fazla kesme seviyesi ayarlayınız ve gerekirse iki kez biçimiz.
Çimler zemin üzerinde kalıyor veya çim toplama düzeni dolmuyor.	Çimenler çok nemli. Çimlerin kurumasını bekleyiniz.
	Dışarı atma düzeni tıkanmış. Motoru kapatınız, tıkanıklığı gideriniz.
	Bıçak körelmiş. Bıçağın yetkili bir atölyede değiştirilmesini veya yeniden bilenmesini sağlayınız.
	Motor gücü yetersiz. Çimleri daha kısa aralıklar ile, yani daha sık biçimiz, kesme seviyesini daha yüksek ayarlayınız.
	Çim toplama düzeni dolu. Motoru kapatınız, çim toplama düzenini boşaltınız.
	Çim toplama düzeni pislenmiş. Motoru kapatınız, çim toplama düzenindeki hava deliklerini temizleyiniz.
Tekerlek tahriki çalışmıyor. V kayışı kopmuş veya dişli düzeni (şanzıman) bozuk.	Hasarlı parçaların yetkili bir atölyede değiştirilmesini sağlayınız.
	Çekme teli/Bowden teli kopmuş. Hasarlı parçaların yetkili bir atölyede değiştirilmesini sağlayınız.

Содержание:
