คู่มือผู้ใช้ HES-60R HITACHI

กรุณาอ่านและทำความเข้าใจ เพื่อการใช้งานอย่างมีประสิทธิภาพ Please read the instructions for correct and effective use วิธีใช้ : ใช้สำหรับปรับอุณหภูมิน้ำ

ข้อควรระวังเพื่อการใช้งานอย่างปลอดภัย

ก่อนการใช้งานเครื่องทำน้ำอุ่น กรุณาอ่านและทำความเข้าใจ “ข้อควรระวังเพื่อการใช้งานอย่างปลอดภัย” ให้ดีก่อน เพื่อการใช้งานที่ถูกต้อง

	คําเตือนWarning	ความหมายในช่องนี้คือ “อาจจะก่อให้เกิดอาการบาดเจ็บหรือเสียชีวิตได้”This means there is a risk of injury or death.
	ระวังCaution	ความหมายในช่องนี้คือ “อาจจะก่อให้เกิดอาการบาดเจ็บหรือเสียหายต่อทรัพย์สินได้”This means there is a risk of injury or damage.

ตัวอย่างภาพที่ใช้ในการแสดง Examples of pictures

หมายถึง “การเตือนหรือข้อควรระวัง” This means warning or precaution.

หมายถึง “สิ่งที่ไม่ควรกระทําหรือห้ามทำ” This means something that cannot or must not be done.

หมายถึง “สิ่งที่ควรปฏิบัติตาม” This means something that must be done.

คำเตือน Warning

- เครื่องทำน้ำอุ่นไฟฟ้าประจําบ้านจะต้องติดตั้งสายดินด้วย การติดตั้งสายดินอย่างไม่ถูกต้องสามารถทำให้เกิดไฟฟ้าช้อตได้ The Electric Shower Heater unit must be earthed. Improper grounding could cause electric shock.

- อย่าติดตั้งหรือเคลื่อนย้ายเพื่อติดตั้งใหม่ด้วยตนเองการติดตั้งไม่ลูกต้องจะก่อให้เกิดการรั่วซืมไฟซื้อตรื่อไฟใหม่ได้โปรดจ้างผู้เชี่ยวชาญที่ได้รับอนุญาตให้ทำการติดตั้งเครื่องได้ Do not install, remove and reinstall the unit by yourself. Improper installation will cause leakage, electric shock or fire. Please engage an authorized dealer or specialist for the installation work.

- หลังจากติดตั้งเครื่องท่าน้ําอุ่น ให้อุดพลาสติกเหนียว เพื่อป้องกันน้ํารัวซืมจากภายในอกเข้าสัตวเครื่อง กรณีที่ไม่อุดพลาสติกเหนียวอาจทำให้น้ําร่วชีม เซ้าสู่ภายในตัวเครื่อง ซึ่งเป็นสาเหตุให้ไฟฟ้า สัดวงจรหรือเกิดไฟไหมได้

- อย่าใช้ท่อน้ำเข้าของเครื่องท่าน้ำอุ่นร่วมกับท่อน้ำออกอื่น ๆ แรงด้านน้ำอาจลดลงเนื่องจากมีน้ำไหลออกจากจุดอื่นอุณแทภูมิของน้ำฝักบัวอาร้อนมาก Do not share the inlet pipe of Electric Shower Heater unit with other outlets. The pressure may drop due to water being drawn off at other point. The shower water temperature may become very hot.

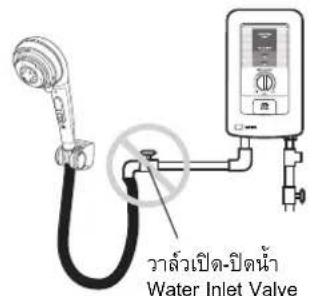

- อย่าติดตั้งวาล์วเปิด-ปิดน้ําบริเวณทางน้ําออก Do not install any stop valve in the outlet pipe line.

- อย่าเปลี่ยนหัวฝักบัว สายยางฝักบัว หรือชั้นส่วน อื่นๆ ของเครื่องที่ไม่ใช้อะไหล่แท้จากอิตาซิ Do not replace the Shower Head, Shower Hose or any other parts of the unit with the spare parts other than HITACHI genuine parts.

HITACHI

ระวังCaution
อย่าใช้ทางน้ําออกหลายจุตร่วมกันDo not share outlet.	อย่าฉีตน้ําใส่ตัวเครื่องท่าน้ําอุ่นหรือวางผ้าเปียกฤษ บนตัวเครื่อง Do not spray water to the equipment or put wet towels on it.
อย่าสอดนี้วมือหรือสิ่งของอื่นเข้าไปในตัวเครื่องท่าน้ําอุ่นประจําบ้าน Do not insert finger or other objects into the Electric Shower Heater units.
	อย่าเอามือหรือผ้าเช็ดตัวไปปิดหัวผักบัว Do not block the Shower Head with hand or towel.
อย่าใช้ผ้าเทปติดบังคับแกน RESET ELCBถึงแม้ว่าแกน RESET ELCB ไม่สามารถดันชั้นได้ Do not fix the lever forcibly with tape, etc.If the Reset ELCB lever cannot be set even if you push it up.	อย่าพับหรือบิดสายฝักบัว Do not bend the Shower Hose.
	ปิดสวิทช์เบรคเกอร์ก่อนการตรวจเช็คภายในตัวเครื่อง Switch off the Power Supply Circuit Breaker beforehand.
เมื่อเต็ก คนซรา คนป่วยและบุคคลร่างกายไม่สมประกอบ ใช้เครื่องท่าน้ําอุ่นควรเอาใจใส่ เป็นพิเศษ และตรวจสอบอุณหภูมิน้ําก่อนที่จะใช้When the shower is used by someone such as child, old person, sick person and physically handicapped person, the concern person is kindly requested to pay attention and check the shower temperature by using hand from time to time.
	ระวังอุณหภูมิของน้ําจากหัวฝึกบัว ขณะลดปริมาณน้ําลง อุณหภูมิของน้ําจะร้อนมาก ถ้าอัตราการไหลของน้ําน้อย Pay attention to shower temperature when reducing the water volume.The water temperature will become very hot if the water flow rate is too low.

HITACHI

คำแนะนำในการใช้งาน USE INSTRUCTION

โปรดอ่านดูฝือการใช้งานนี้ก่อนใช้งาน เพื่อการใช้งานผลิตภัณฑ์น้อย่างลูกต้อง เมื่อย่านแล้ว

โปรดเก็บไว้ในที่ที่สะดวกต่อการ^nำกลับมาอ่านซ้ำในอนาคต

1. ชื่อชิ้นส่วนต่าง ๆ NAME OF PARTS

อุปกรณ์ที่อยู่ในกรอบเส้นประ ต้องถูกจัดเตรียมไว้ต่างหาก Equipment in the frame has to be prepared separately.

ชื่อส่วนประกอบ PART LIST

ตัวเรื่องUnit	หัวฝักนับShower head	สายฝึกนับShower hose	คู่มือการใช้งานInstruction manual	แผ่นคู่มือการติดตั้งInstallation guide sheet	ที่แขวนหัวฝึกนับShower head hanger
อุปกรณีอังกันแรงดั้นหน้าเกินชุดกรองน้ําSafety valve/Water filter	ประเภทยาง (6 ตัว)Rubber packing (6 pcs)	สกรู (8 ตัว)Screw (8 pcs)	พุทธิศกรู (8 ตัว)Wall plug (8 pcs)	พลาสติกเห็นยวPlaseal
	X 6(อะไหล่ลํารอง 2 ตัว)(Spare part 2 pcs)	(อะไหล่ลํารอง 2 ตัว)(Spare part 2 pcs)	X 8(อะไหล่ลํารอง 2 ตัว)(Spare part 2 pcs)

HITACHI

2. วิธีการใช้งาน HOW TO USE

1) เปิดสวิทย์เบรคเกอร์ (NO.1)

2) ดันแกน RESET ELCB (NO.6) ชิ้นด้านบนในกรณีที่แกนเช็ค ELCB (NO.6) ตกลงมา

3) เปิดวาล์วน้ำ (NO.2) (น้ำจะไหลออกทางฝึกบัว)

4) กดปุ่มเปิด/ปิดการทำงาน (PUSH ON/OFF) (NO.3) สัญญาณไฟ POWER จะติดสว่างขึ้น

5) หมุนปุ่มเลือกระตับอุณหภมิ (NO.4) ไปยังอุณหภมิที่ต้องการ ไฟแสดงสัญญาณการเลือกระตับอุณหภมิจะสว่างขึ้น

6) เลือกรูปแบบสายน้ำตามต้องการ โดยการผลักแกนปรับสายน้ำเพื่อหมุนหัวฝักบัวให้ได้สายน้ำที่ต้องการ

รูปแบบสายน้ำ 5 รูปแบบ คือ

1. = สายนำแบบนวด/Massage Rain
2. สายนำแบบผ่อนคลาย/Outer Rain and Massage Rain
3. = สายนำแบบฟ่อยเบาสบาย/Outer Rain
4. สายน้ำแบบสดขึ้น/Outer Rain and Inner Rain
5. สายนำแบบสบาย/Inner Rain

หมายเหตุ รูปแบบสายน้ำที่หมุนมาอยู่ตรงกับเครื่องหมาย △ เป็นรูปแบบสายน้ำที่คุณเลือก

7) เมื่อกด “ปุ่มหยุดการทำงานชั่วคราว” น้ำจะหยุดไหลชั่วขณะและหากต้องการให้น้ำหยุดไหลเป็นระยะเวลานานให้เลื่อน “ปุ่มล็อก” หลังจากที่ได้กด “ปุ่มหยุดการทำงานชั่วคราว”

ขณะที่ใช้งาน “ปุ่มหยุดการทำงานชั่วคราว” และ “ปุ่มล็อก” นั้น อาจมีน้ำไหลออกจากหัวฝักบัวเล็กน้อย แต่ไม่ได้หมายความว่า เครื่องเกิดการขัดข้องแต่อย่างใด
หลังการใช้งาน ควรตรวจสอบให้น lenใจว่าหัวฝักบัวอยู่ในสภาวะที่ไม่ได้ใช้งาน “ปุ่มหยุดการทำงานชั่วคราว” แล้วจึงปิดเครื่อง
☐ When using "Pause" button and "Lock" button, there will be some water flowing out from the shower head. However, this is not a sign of any trouble.
☐ After using, be sure that the shower head is not being used in the "Pause Lock" mode before turn off the unit.

หมายเหตุ

ที่ระตับแรงต้นนำ tapa รูปแบบสายนำบางรูปแบบอาจจะใช้ไม่ได้
หากน้ำไหลออกจากหัวฝักบัวไม่ดี โปรดกด “ปุ่มหยุดการทำงานชั่วคราว” ครั้งเดียวเพื่อปิดและเปิดทางน้ำไหล

Remark

3. วิธีปรับอุณหภูมิ HOW TO ADJUST THE WATER TEMPERATURE

• หมุนปุ่มเลือกระดับอุณหภูมิ NO. 4 ไปยังระดับที่ต้องการไฟควบคุม TEMP. CONTROL (ไฟสีสัม) สว่าง อุณหภูมิน้ำจะถูกควบคุมคงที่
• Turn the temperature control No. 4 to the desired level. The temperature control (orange light) lights the temperature will set to constant.
• ถ้าหมุนปุ่มเลือกระตับอุณหภูมิไปที่ OFF ไฟ สัญญาจะตับ ในกรณีเซ่นนี้เครื่องจะอยู่ใน สภาพไฟไม่เข้า น้ําที่ไหลออกมาจะเป็นน้ําเย็น
• If turning the temperature control to OFF the signal light goes off. At this time the unit has no power, therefore, the water is not heated.
• ปิดน้ำโดยการหมุนวาล์วน้ํากลับสู่ที่เติมไฟสัญญาณ ELCB จะตับโดยอัตโนมัติ
• Turn off the inlet by closing the valve then the ELCB indicator light will go off.

4. ข้อสำคัญ IMPORTANT ISSUE

ถ้าท่านใช้น้ําก็อกอื่นๆ พร้อมกันกับเครื่องท่าน้ําอุ่น แรงดันน้ําจะตกและทําให้น้ําไหลออกน้อย (หรืออ่อน) หรือทําให้ อุณหภูมิน้ําเพิ่มสูงขั้น นี่ไม่ใช่อาการเสียของเครื่อง กรุณาปรับอุณหภูมิน้ําร้อนให้เหมาะสมโดยวาล้วน้ํา (ก้อกน้ํา)
□ ในกรณีเกิดฟ้าร้อง ฟ้าผ่า ขอให้ปิดสวิทย์ตัดกระแสไฟฟ้าเข้าเครื่อง เพื่อป้องกันเครื่องเสียหาย
ถ้าแกน RESET ELCB ไม่สามารถต้นกลับขั้นที่เติม ถึงแม้จะต้นขั้นบนแล้ว หรือแกน ELCB เลื่อนลงมา ขณะเครื่อง ทำงาน (อย่าใช้เทบในการยึดแกนให้เข้าที่ต้วยตนเอง) ขอให้ติดต่อตัวแทนจำหน่ายที่ท่านข้อเครื่องมา
ถ้าเต็ก คนป่วย บุคคลร่างกายไม่สมประกอบใช้เครื่องทำน้ำอุ่น หรือเครื่องทำความร้อน ควรเอาใจใส่เป็นพิเศษ และตรวจสอบอุณหภูมิน้ำก่อนที่จะใช้
☐ If you use the other valve together with the shower heater. The water pressure will fall. Only little water is out will make the hot water temperature increase but it is not the damaged symptom of the shower heater. Please adjust temperature by water valve.
☐ In case of lightning thunder, please close the circuit breaker to protect from the damage.
☐ If the reset ELCB lever can not return. Although press up already or move down during operation. Please inform the dealer. [Do not stick the lever (Up-Down) with the tape by yourself]
☐ Please take special care for children, old people, patient, and physically handicapped person. If they use it, the close person should check the water temperature.

5. ข้อควรระวัง CAUTIONS

□ ห้ามต่อท่อน้ําเย็นเข้าทางด้านที่น้ําร้อนไหลออก Do not connect the cold water tube to the outlet hot water.

กรุณาอย่าติดตั้งวาล์วเปิด-ปิดน้ำบริเวณต้านทางน้ำออก เนื่องจากอาจเป็น สาเหตุทําให้อุปกรณ์ทําความร้อนหรือท่อน้ำเกิดความเสียหายได้ Do not install any stop valve in the outlet pipe line. It will cause heating tank or pipe to burst.
ห้ามใช้สายฝักบัวยี่ห้ออื่นและสายฝักบัวที่เป็นโลหะต่อเข้ากับเครื่องโดย เด็ดขาด การใช้งานสายฝักบัวที่เป็นโลหะอาจเป็นสาเหตุให้เกิดอันตราย จากไฟฟ้าดูดได้ ดังนั้นกรุณาใช้เฉพาะสายฝักบัวและหัวฝักบัวที่บรรจุมา พร้อมกับตัวเครื่องในกล่องเท่านั้น

อย่างด้านไสตัวเครื่องท่าน้ําอุ่นหรือวางผ้าเปียกๆ บนตัวเครื่อง Do not spray to shower heater or put the wet cloth on the shower heater.
อย่าเอามือหรือผ้าเช็ดตัวไปปิดหัวฝึกบัวหรือพับสายฝึกบัว Do not cover the shower head with your hand or bath towel or fold the water hose.
ห้ามทำการปรับหรือแก้ไขชุดอุปกรณ์ป้องกันแรงดันน้ำเกินโดยเด็ดขาด Do not adjust or repair the accessories for prevention of over pressure water.
กรณีที่ตั้งอุณหภูมิไว้ที่ค่าสูง แล้วลดปริมาณน้ำอย่างรวดเร็วจะมีน้ําร้อน ที่มีอุณหภูมิสูงไหลออกมา ขอให้ระมัตระวัง In case of setting high temperature and quickly reduce the water pressure, will cause hot water spilts out of the outlet. So, please be careful.

คำเตือน WARNING

ทุกครั้งหลังการใช้งาน ควรปิดเครื่องที่ปุ่มเปิด/ปิด (PUSH ON/OFF) Turn off PUSH ON/OFF switch the unit every time after using.

6. การดูแลรักษา MAINTENANCE

1. ตรวจสอบการทำงานของสวิทย์ป้องกันไพร่ว (ELCB) เดือนละครั้ง Check the operation of earth leakage circuit breaker (ELCB) once a month.

□ กดปุ่มตรวจสอบ ELCB (ELCB Testing Button) ถ้าสวิทช์ป้องกันไพรั่ว ELCB ปกติแกนของ ELCB (Reset ELCB Level) จะเลื่อนลงมา ถ้าแกนไม่ตกลง ด้านล่างให้แจ้งผู้แทนจำหน่ายให้มาตรวจสอบ
ตันแกน RESET ELCB ให้ขึ้นด้านบนตามปกติ เพื่อตั้งการทำงานของ ELCB อีกครั้ง ในกรณีนี้ แน่ใจว่าได้ตัดไฟจากสวิทซ์ป้องกันไฟร่วมแล้ว
☐ Press the ELCB testing button if it's usual. Reset ELCB lever will be fallen down. If not please inform to the dealer for checking.
☐ Push up the reset ELCB lever usually to set "ELCB" operation again. To make sure that you had cut out circuit breaker in this case.

2. การทำความสะอาดชุดกรองนำ Filter cleaning

□ ทำความสะอาดไส้กรองชุดกรองน้ำโดยใช้น้ำล้างทุกเดือน
□ ทำความสะอาดชุดกรองนำเมื่อท่านรู้สึกว่าน้ำอยุ่นไหลไม่ปกติ
ได้กรองสามารถต่อตอกมาล้างได้ โดยหมุนไส้กรองทิศทางทวนเข็มนาพิกา หลังจากปิดวาล์วัน้ําแล้ว
☐ Clean the filter by water every month.
When the hot water doesn't flow as usual.
☐ Filter set can be taken out easily by turning the reverse button after the inlet is closed.

3. การทำความสะอาดหัวฝึกบัว Shower Head Cleaning

ให้ใช้แปรงสีฟันขนอ่อนทำความสะอาดบริเวณด้านนอกฝาฝักบัว ห้ามทอดล้างทำความสะอาดชั้นส่วนภายใน เพราะอาจทำให้ชั้นส่วนภายในชํารุดเสียหายได้
□ ควรถอดทำความสะอาดหัวฝึกบัวเป็นประจำทุกๆ 1 เดือน
☐ Use the soft brush to clean around the outside of shower head lid. Do not take off any parts of shower head to clean. It may cause damaged parts.
☐ Clean the shower head once a month.

4. ทำความสะอาดตัวเครื่องทำなければならない Body Cleaning

ต้องมั่นใจว่าได้ทำการปิดสวิทย์ป้องกันไพร็ว ELCB แล้ว ก่อนทำความสะอาด

□ทำความสะอาดด้วยผ้าชุบน้ำสนุ่งอ่อน บิดให้แห้ง เซ็ดให้สะอาด

อย่าใช้นำมันเบนซิน ทินเนอร์ เซ็ดทำความสะอาดเป็นอันขาด

ELCB Testing Button

7. การตรวจสอบเบื้องต้นก่อนเรียกช่าง BASIC CHECKING BEFORE CALLING THE TECHNICIAN

1. โปรดตรวจสอบตามจุดต่อไปนี้ก่อนที่จะเรียกช่างช่อม

อาการ SYMPTOMS จุดทรวงสอบ CHECKING POINTS
น้ําไหลออกอ่อนTHE WATER IS SODIFFICULT TO BE OUT	1. ตรวจสอบชุดกรองน้ําหรือไส้กรองอุดตันด้วยผุ่น, ผงหรือไม่1. Check if filter is obstructed by dust, Clean if it's dirty.2. ตรวจสอบหัวฝึกบัวอุดตันด้วยผุ่นผงหรือไม่ ทำความสะอาดฝึกบัวถ้าอุดตัน2. Check if shower head is obstructed by dust, Clean if it's dirty.
น้ําที่ออกมาเย็นYOU GET ONLY COLDWATER	ตรวจสอบแกน ELCB ถ้าแกนตกลงมาอาจเนื่องมาจาก ELCB ทำงาน ให้ดันแกน ELCB ขึ้นCheck if the reset ELCB lever down. It may be caused by ELCB working. Please push it up if it's down.
ไม่มีน้ําไหลเลยNO WATER IS OUT	ตรวจสอบวิล์น้ําว่าเปิดหรือไม่Check if the inlet valve closes. If it does, open it.

2. ถ้าพบสิ่งผิดปกติต่อไปนี้ในช่วงใช้งาน โปรดติดต่อกับผู้ขายทันที่

1) น้ำร่ว
2) น้ำไหลไม่สะดวก
3)ควบคุมอุณหภูมินำร้อนไม่ได้
4)ไฟสัญญาณไม่ติด
1) Water is leaking.
2) The water doesn't flow well.
4) The signal light doesn't work.

3. สำหรับการซ่อมต้องใช้ช่าง hectนาญพิเศษ

ห้ามเปิดฝากอุบและทดลองซ่อมเครื่องด้วยตัวท่านเอง

1. ข้อมูลจำเพาะ SPECIFICATIONS

รุ่นMODEL	HES-35RHES-35RS	HES-38T HES-45RHES-45RS	HES-48T HES-60R
แรงดันไฟฟ้าVoltage	220 V 50 Hz
กําลังไฟฟ้าสูงสุดMaximum Watt	3,500 W 3,800	W 4,500 W 4,800	W 6,000 W
ระบบจ่ายน้ําWater distribution	ไม่เกิน 1 จุดNot exceeding 1 point
แรงดันน้ําต่ําสุดMinimum water pressure	15.6906 กิโลปาสคาล15.6906 kPa			27.4586 กิโลปาสคาล27.4586 kPa
แรงดันน้ําสูงสุดMaximum water pressure	343.233 กิโลปาสคาล343.233 kPa
อุปกรณ์เพื่อความปลอดภัยSafety accessories	สวิทช์เปิด-ปิด, เทอร์โมสตัส, เบรกเกอร์สวิทช์, ชุดอุปกรณ์ป้องกันแรงดันน้ําเกินOn-Off Switch, Thermostat, Circuit breaker and Safety valve.
ขนาดเครื่องDimensions	379 (สูง) x 225 (กว้าง) x 110 (ลึก) มม.379 (H) x 225 (W) x 110 (D) mm.
น้ําหนักWeight	3.0 กก3.0 Kg.			3.2 กก.3.2 Kg.
อุปกรณ์พร้อมเครื่องAccessories	ฝึกบัวพร้อมสายยาง, ที่แขวนฝึกบัว, ชุดกรองน้ําShower head, Shower hose, Shower hanger, Water filter.

คำแนะนำในการติดตั้งเครื่องทำน้ำอุ่น INSTALLATION INSTRUCTION

ควรให้ช่างที่มีความชํานาญในการติดตั้งเครื่องนี้ โปรดสอบถามจากร้านค้า ตัวแทนจำหน่ายผลิตภัณฑ์

ต้องติดตั้งสายดินพร้อมติดตั้งเครื่องทำน้ำอุ่นไฟฟ้า หรือเครื่องทำน้ำร้อนไฟฟ้า
ควรติดตั้งเครื่องกรองน้ำทางด้านน้ำเข้า
ห้ามติดตั้งประตุน้ำและวาล์วใด ๆ ทางด้านน้ำอุ่นออกเด็ดขาด
ต้องติดตั้งชุดอุปกรณ์ป้องกันแรงดันน้ำเกินเข้ากับตัวเครื่องทุกครั้ง
☐ The unit must always be grounded.
☐ The filter bed unit should be installed before water flow into the shower unit.
☐ Do not install a water gate or any valve at the outlet water hose.
☐ You must always install a safety valve on the unit.

1. ก่อนเริ่มการติดตั้ง BEFORE STARTING INSTALLATION

1) โปรดตรวจสอบให้แน่ใจก่อนว่ามีแรงดันน้ำเพียงพอ แรงดันน้ำต่ําสุด รุ่น HES-35R, HES-35RS, HES-45R, HES-45RS, HES-38T และ HES-48T คือ 15.6906 กิโลปาศาล รุ่น HES-60R คือ 27.4586 กิโลปาศาล และแรงดันน้ำไม่สงกว่า 343.233 กิโลปาศาล

วิธีวัดแรงต้นน้ำ ให้ทำตามรูปภาพประกอบคือ น้ำจะต้องลันออกจากปลายสายยาง ส่งกว่าตัวเครื่องอย่างน้อย 2.7 เมตร
☐ How to measure the water pressure is shown in the picture at right that is, water must be able to flow out of the unit at least 2.7 meters high.

2) ความต้องการด้านไฟฟ้า จะต้องต่อเครื่องอย่างถาวรกับสายไฟฟ้าหลักแบบสลับตามขนาดตัวเลขในตาราง

รุ่นMODEL	สวิทช์ตัดกระแสไฟฟ้า (เบรดเกอร์)CIRCUIT BREAKER	ขนาดของสายไฟที่ใช้ต่อเข้าเครื่องSIZE WIRE CONNECTED TO THE SHOWER HEATER
HES-35RHES-35RS	20 แอมแปร์ 220 โวลต์ ไฟสลับ20 Amp 220 volt, AC	4 ตารางมิลลิเมตร4 sq. mm.
HES-45R/HES-45RSHES-38T/HES-48T	30 แอมแปร์ 220 โวลต์ ไฟสลับ30 Amp 220 volt, AC	4 ตารางมิลลิเมตร4 sq. mm.
HES-60R	30 แอมแปร์ 220 โวลต์ ไฟสลับ30 Amp 220 volt, AC	6 ตารางมิลลิเมตร6 sq. mm.

HITACHI

2. การติดตั้ง INSTALLATION

1) จะติดตั้งเครื่องที่ไหน

Where to install

จะต้องติดตั้งเครื่องเข้ากับผนังตามรูป

□ ควรติดตั้งเครื่องสูงกว่าระดับอย่างน้อย 1.70 เมตร

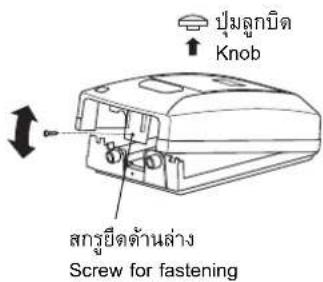

2) การเปิดฝากอบรมเครื่องออกจากฐานเครื่อง

ดึงปุ่มลูกบิดปรับอุณหภูมิขึ้น
ถอดสกรุส่วนล่างของตัวเครื่องออก
ดึงฝากอบต้านล่างก่อนแล้วค่อยปลดล็อคต้านบนออก
☐ Pull out the temperature control knob.
☐ Remove the screw at the bottom of the unit.
☐ Pull out the cover from the bottom first and release the side locks at the top.

3) ติดตั้งตัวเครื่องบนผนังคอนกรีต อิฐ หรือผนังกระเบื้องดินเผา

ใช้สว่านเจาะรูบนผนัง
□ สดปลักเข้าไปในรู

ขันสกรูแต่ละตัวเข้าไปในปลักตอนบนสองตัว โดยค้างให้เหลือความยาว สกรูเอาไว้ 3 ถึง 4 มิลลิเมตร ต่อไปแขวนชุดเครื่องบนสกรูแล้วค่อย ขันสกรูยืดทั้ง 4 ตัว ให้ยืดแน่นและอุดรูยืดสกรูด้วยชิลิโนน (Silicone)
การติดตั้งที่แขวนหัวฝักบัวติดตั้งที่แขวนหัวฝักบัว ให้อยในระดับที่ เมื่อแขวนหัวฝักบัวแล้ว ส่วนสูงสุดของหัวฝักบัวต้องไม่สูงกว่าส่วนบนสุดของตัวเครื่อง
หลังจากติดตั้งเครื่องเสร็จเรียบร้อย ต้องติดตั้งชุดอุปกรณ์ป้องกันแรงด้านน้ำ เกินเข้ากับตัวเครื่องทางด้านทางน้ำเข้าทุกครั้ง

HITACHI

3. ท่อน้ำ WATER HOSE

1) ใช้เครื่องมือที่ถูกต้องในการติดตั้ง

อย่าขันให้น็อตพลาสติกแตก
ขันน็อตพลาสติกให้ตึงเพื่อมิให้น้ำไหลซืมออกมาได้
☐ Never tighten the plastic nuts until they break.
☐ Tighten the plastic nuts to prevent water leakage.

คำเตือน Warning

อย่าลีมใส่ปะเก็นยาง ทางท่อน้ำเข้าน้ำออก
ไม่ควรใช้ผ้าเทปพันเกลียวยบริเวณทางน้ำเข้า และทางน้ำออก
ห้ามทำการปรับหรือแก้ไขชุดอุปกรณ์ป้องกันแรงต้นนำเกินโดยเต็ดขาด
☐ Do not forget to put in the rubber rings on water inlet and the water outlet hose.

4. การต่อสายไฟฟ้า CONNECTION OF THE WIRES

1) ก่อนที่จะทำงานไฟฟ้าใด ๆ ต้องสับสวิทย์ตัดไฟออกเสียก่อน

□ ใช้สายไฟแบบคุ่ขนาด 4 หรือ 6 ตร.มม. (ดูตารางหน้า 10)
ต่อสายไฟโดยตรงจากแพงสวิทช์ภายในบ้าน และติดตั้งสวิทช์ตัดไฟไว้นอกห้องอาบน้ำ
เครื่องทำน้ำอุ่นจะต้องติดตั้งอย่างถาวรักับสายไฟต่อเข้าเครื่องทาง สวิทช์สองข้าว ซึ่งมีจุดสัมผัสหน้าทองขาวของสวิทช์ห่างกันอย่างน้อย 3 มม. สวิทช์นี้ต้องอยู่ในที่เห็นได้น่ายภายนอกห้องอาบน้ํา
☐ Use 4 or 6 sq. mm. Wire for wiring. (See the table on page 10)
☐ Connect the wire directly from the switch-board of the house and install a circuit breaker outside the bathroom.
☐ The shower heater must be installed permanently together with the electric line join with 2 electrodes of circuit breaker, far from at least 3 mm. The breaker must be seen easily outside of bathroom.

HITACHI

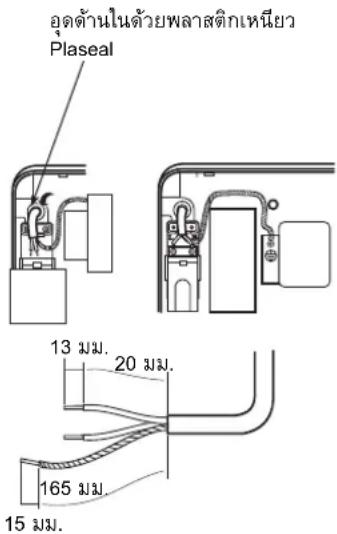

2) ต่อสายไฟเข้าที่เครื่องดังต่อไปนี้

เจาะร์ที่ปะเกินยางซึ่งอยู่ที่ฐานเครื่อง แล้วร้อยสายไฟเข้าจากต้านหลัง
☐ บอกสายไฟ แล้วต่อเข้ากับสวิทช์ป้องกันไฟรั่ว (ELCB) โดยต่อสายด้านที่มีกระแสไฟไหลผ่านเข้าทางขั่ว L และต่อสายด้านที่ไม่มีกระแสไฟไหลผ่านเข้าทางขั่ว N แล้วใช้แขวงชนให้แน่น
□ นําสายดินที่บอกสายเรียบร้อยแล้วต่อเข้ากับจุดต่อสายดินที่ตัวฐานรองอีตเตอร์ ตามรูป
☐ Punch a hole at the rubber ring on the unit base. Then insert the electric cable from the back.
☐ Strip the cable and connect to the earth leakage circuit breaker (ELCB). Connect the line to the terminal L and the NEUTRAL to the N and secure it tightly with screws.
☐ Connect the stripped ground wire to the ground terminal of the heater base following the picture.

3) ต้องต่อสายไฟให้ตรงขั่ว (L กับ N) หรือบวกกับลบ

ถ้าต่อสายผิดขั๋ว (L, N) จะทำให้เกิดการผิดปกติในวงจร ซึ่งในกรณีนี้อาจทำให้ระบบการทำงานของเครื่องเสียหาย หรือเกิดไฟฟ้าล้ววงจรได้
☐ Wrong connection of the terminals (L, N) can cause abnormality in the circuit. In this case, it may damage the working of the unit or cause a short circuit.

4) จะต้องต่อสายดินเข้ากับตัวเครื่องเสมอ

□ขนาดของสายดินที่ใช้ในการติดตั้งดูรายละเอียดในตารางหน้า 10
☐ The size of the ground wire used in the installation, refer to the details on page 10.

วิธีติดตั้งแห่งเหล็กสายดิน HOW TO INSTALL THE GROUND ROD

เลือกแหล่งชุมชั้นที่จะฝังเหล็กทองแดง ความยาวของแห่งทองแดงต้องไม่น้อยกว่า 90 ชม.
□ แห่งสำหรับต่อสายดินจะต้องฝั่งลงในพื้นดินไม่น้อยกว่า 70 ชม. จากผิวพื้น
จะต้องแน่ใจว่า ความต้านทานของดินจะต้องน้อยกว่า 100 โอห์ม
ถ้าความต้านทานเกิน 100 โอห์มให้ฝังแห่งเหล็กลีกลางไป โดยอาจต้องใช้ 2 ถึง 3 แท่ง

HITACHI

ข้อควรปฏิบัติหลังการติดตั้งเครื่องทำน้ำอุ่น AFTER INSTALLATION

กรุณาตรวจสอบเช็คการติดตั้งของสายดินโดยดูจากช่องการเซ็นต์ซื่อรับรองและวันที่ติดตั้งของช่างที่มาทําการติดตั้ง ซึ่งอยู่บริเวณเต้านข้างของเครื่อง
☐ Check for installation of ground wire by date and sign of installed person at the right side of body case.

⚠ ต้องต่อสายดินจากเครื่องลงดินเสมอ
	ผู้ตรวจ / วันที่ตรวจ

5. การทดสอบการทำงาน OPERATION TEST

โปรดอธิบายการทำงานของเครื่องตามคำแนะนำในการใช้งานให้กับลูกค้าหรือผู้ใช้เครื่อง การทดสอบการทำงาน

1) □ เปิดวาล์วัน้ําเข้าจากท่อน้ําหลัก (NO. 2) น้ำจะไหลออกจากฝึกบัว

□ ตรวจสอบว่าน้ำรั่วจากท่อหรือไม่

2) ถ่อนเปิดสวิทย์ตัดกระแสไฟฟ้า (NO. 1) โปรดตรวจสอบการต่อสายไฟ

□ ผลักสวิทย์ตัดกระแสไฟฟ้า (NO. 1) เข้าตําแหน่ง "ON"

ดันแกน ELCB (NO. 6) ขึ้นต้านบนเพื่อตั้งการทำงานของ ELCB (NO. 6)

□ กดปุ่มตรวจสอบ ELCB (NO. 5)

ถ้าแกนตรวจสอบ ELCB (NO. 6) ตกลงมา แสดงว่าเครื่องทำงานปกติ

ตันแกนตรวจสอบ ELCB (NO. 6) ชิ้นด้านบน (เครื่องพร้อมที่จะทำงาน)

3) □ กดปุ่มเปิด/ปิด การทำงาน (PUSH ON/OFF) (NO. 3) ไฟสัญญาณแสดง (POWER) สีเขียวจะสว่าง

หมุนปุ่มเลือกระดับอุณหภูมิ (NO. 4) ไปยังอุณหภูมิที่ต้องการ ไฟแสดง สัญญาณการเลือกระดับอุณหภูมิสีแดงจะสว่างขึ้น

จัดจำหน่ายโดย บริษัท อิตาซิเชลล์ (ประเทศไทย) จำกัด

เลขที่ 994 ซอยทองหล่อ ถนนสุขุมวิท 55 แขวงคลองตันเหนือ เขตวัฒนา กรุงเทพ 10110

โทรศัพท์ 0-2381-8381-98 โทรสาร 0-2391-0021, 0-2391-2010

Web site : http://www.hitachi.co.th E-mail : [e-mail]

ราคาแนะนําขายปลีกรรมภาษีมูลค่าเพิ่ม : รุ่น HES-35R 4,590 บาท / รุ่น HES-45R 5,190 บาท / รุ่น HES-60R 5,990 บาท

รุ่น HES-35RS 5,090 บาท / รุ่น HES-45RS 5,690 บาท

รุ่น HES-38T 4,690 บาท / รุ่น HES-48T 5,290 บาท
