คู่มือผู้ใช้ HCFI-48CTR32 HAIER

คู่มือสำหรับการใช้ง านและคู่มือสำหรับติดตั้ง

Haier

คำเตือนด้านความปลอดภัย----5

องค์ประกอบและฟังก็ชัน----6

การปํารุงรักษา----8

การแก้ไขปัญหา----9

คู่มือการใช้งานรีโมท----11

การแก้ไขปัญหา----14

ขั้นตอนการติดตั้ง----17

คำเตือน 26

ข้อกำหนดเกี่ยวกับการบรรทุกและการขนถ่าย/

การขนส่ง/การจัดเก็บตัวเครื่อง 28

คำแนะนำในการติดตั้ง-30

ขั้นตอนการเคลื่อนย้ายตําแหน่ง----32

คำแนะนำเกี่ยวกับการปำรุงรักษา----3

การถอดชิ้นส่วน และการดูดเก็บสารทำความเย็น----35

ข้อควรระวังเพื่อความปลอดภัย----37

โปรดอ่านก่อนติดตั้ง-41

ขั้นตอนการติดตั้ง----44

การแก้ปัญหาเกี่ยวกับตัวเครื่องภายนอก----52

การทดสอบการเดินเครื่อง----53

No. 0150536984

- ผลิตภัณฑ์นี้จำเป็นต้องได้รับการติดตั้งหรือช่อมบริการโดยช่างผู้มีความย้ำนาญการ โปรดอ่านคู่มือนี้อย่างละเอียดก่อนทำการติดตั้ง ผลิตภัณฑ์นี้บรรจุสารทำความเย็น R32 เก็บคู่มือนี้เพื่อสำหรับการอ้างอิงในอนาคต

	เพื่อความปลอดภัยโปรดอ่านคำเตือนในคู่มือฉบับนี้อย่างละเอียดก่อนทำการติดตั้งเครื่อง		ผลิตภัณฑ์นี้บรรจุสารทำความเย็น R32
	หัวข้อบริการ : ย่านคู่มือทางเทคนิค		อ่านคู่มือการใช้งาน

กรุณาเก็บคู่มือฉบับนี้ในสถานที่ที่สะดวกสำหรับผู้ใช้งาน

!

นอีตweit

• ห้ามใช้งานผิดประเภทหรือใช้งานในห้องที่ไม่เหมาะสม โปรดปรึกษาวิศวกรจากบริษัทเมื่อไม่แน่ใจ
• ผลิตภัณฑ์ต้องลูกเก็บรักษาในห้องที่ปราศจากแหล่งก่อเชื้อเพลิง (ยกตัวอย่าง : จุดประกายไฟ, ผลิตภัณฑ์ก่อกำเนิดถ้าซ หรืออุปกรณีไฟฟ้าที่กำหนดความร้อน)
• ห้ามทำการเจาะหรือเผา
• ไม่ได้บรรจุกลิ่นในสารทำความเย็น
• ถ้าสายไฟภายในเครื่องเสียหาย จะต้องลูกเปลี่ยนโดยบริษัทผู้ผลิตหรือตัวแทนจำหน่ายหรือช่างผู้ Definamiญการเพื่อหลักเลี่ยงอันตรายที่อาจเกิดขึ้น
• ผลิตภัณฑ์นี้สามารถใช้ได้กับเด็กที่มีอายุตั้งแต่ 8 ปีชั้นไปหรือผู้พิการทางร่างกายหรือบุคคลที่ไม่มีประสบการณ์หรือความรู้ถ้าหากได้รับการสอนหรือแนะน้ำจากช่างในเรื่องวิธีใช้อย่างปลอดภัย หรืออันตรายที่อาจเกิดขึ้น เด็กเล็กควรหลีกเลี่ยง
• ขั้นตอนการต่อสายไฟ ให้อ้างอิงตามมาตรฐานอุตสาหกรรม
  ● การต่อสายไฟต้องเป็นไปตามข้อกำหนดด้านมาตรฐานและต้องมีการต่อสายดิน
• ต้องติดตั้งเบรกเกอร์เพื่อป้องกันไฟฟ้าล้วนจร เบรกเกอร์ควรจะเป็นสวิตซ์โพล ต้องมีระยะห่างระหว่างหน้าสัมผัสไม่น้อยกว่า 3 มม.
• ตรวจสอบจนมั่นใจว่าการติดตั้งและมาตรฐานสายไฟที่ใช้เป็นไปตามข้อกำหนด
• ห้ามใช้สารทำความเย็นที่นอกเหนือจากที่บ่งบอกไว้ที่ตัวภายนอก (R32) ทั้งในขณะติดตั้ง หรือเติมขณะช่อม การใช้สารทำความเย็น
• ที่นอกเหนือจากที่ระบุข้างต้นอาจส่งผลให้เกิดปัญหาขณะใช้งานทำให้เครื่องเสียหาย และบาดเจ็บได้
• การติดตั้งและช่อมปํารุงผลิตภัณฑ์ ควรได้รับการบริการจากช่างผู้มีความşıํานาญการ หรือผู้ที่ผ่านการฝึกอบรม
• การต่อระหว่างเครื่อง ต้องอ้างอิงมาตรฐาน ISO14903 เมื่อกำการต่อระหว่างเครื่องเรียบร้อยแล้ว ชั้นส่วนที่เกี่ยวข้องกับการซีลต้องซีลใหม่ทั้งหมด รวมถึงการต่อแพร์จะต้องมีการตัดและบานแพร์ขึ้นใหม่
• ผลิตภัณฑ์เครื่องใช้ไฟฟ้านี้ ถูกใช้โดยผู้ใช้นําญการหรือถูกแนะน้ำจากทางร้านค้า สำหรับอุตสาหกรรมขนาดเล็ก พาร์ม หรือสำหรับเชิงพาณิชย์ให้สอบถามวิศวกรบริษัท
• ทำการปิดแหล่งจ่ายไฟในระหว่างทำการซ่อมแซม หรือเปลี่ยนชิ้นส่วนอะไรหล่น

⚠️ คำเตือน

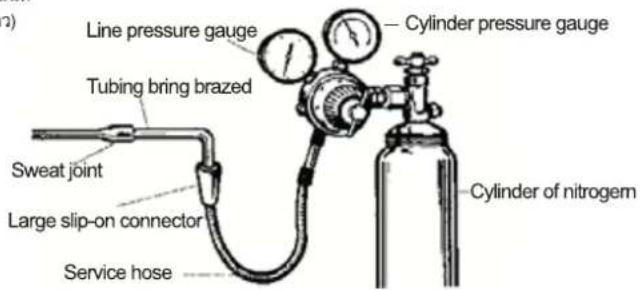

• การเชื่อมและการต่อระหว่างเครื่อง จะต้องทำก่อนการเปิดวาล์วของสารทำความเย็น การทำสูญญาภาศต้องทำระหว่างท่อที่เชื่อมต่อกันและระหว่างขึ้นส่วนที่ไม่ได้ชาร์จสารทำความเย็นในระบบ
• แรงดันสูงสุดในขณะเดินเครื่องอยู่ที่ 4.3 MPa โดยเป็นแรงดันที่พิจารณาเมื่อทำการเชื่อมระหว่างเครื่องภายในและเครื่องภายนอก
• สารทำความเย็นที่เหมาะสมสำหรับเครื่องภายในคือ R32 หรือ R410A เครื่องภายในควรจะต่อเข้ากับเครื่องภายนอกโดยเป็นสารทำความเย็นชนิดเดียวกัน
• เครื่องแบบแยกส่วนที่จะปำมาต่อระหว่างกัน ต้องผ่านมาตรฐานการทดสอบสากลและผ่านหัวข้อการทดสอบตามกำหนดเท่านนั้น
• ระดับสเกลเสียงตํากว่า 70 dB
• การต่อท่อสำหรับงานท่อ ควรเลือกการเดินท่อที่データที่สุด
• ข้อกำหนดเกี่ยวกับสารทำความเย็นให้เป็นไปตามข้อกำหนด กฎหมายของประเทศไทยนั้น ๆ

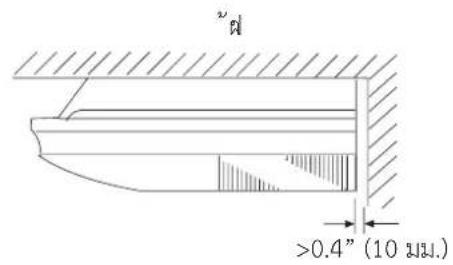

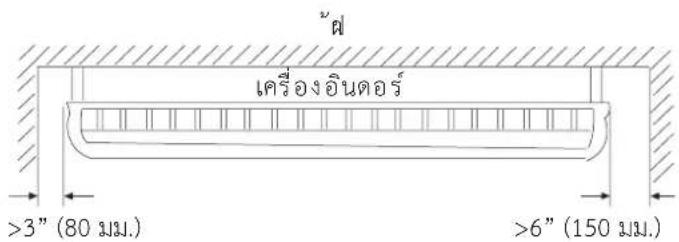

• การติดตั้งให้คำนึงถึงพื้นที่ที่ใช่ในการซ่อมแซมปำรุงรักษา
• การเคลื่อนย้าย, การติดตั้ง, การทำความสะอาดและการเติมสารทำความเย็นให้อ้างอิงขึ้นตอนปฏิบัติตามเนื้อหาในเล่มอย่างเคร่งครัด
• คำเตือน : ให้พิจารณาการไหลเวียนอากาศ ต้องไม่มีสิ่งก็ตขวางทางลม
• หมายเหตุ : การช่อมแซม บริการ ควรจะปฏิบัติตามคำแนะนำในคู่มือฉบับนี้

การกำจัดเครื่องปรับอากาศเก่า

ก่อนทำการถอดเครื่องปรับอากาศตัวเก่าออกให้ตรวจสอบแน่ชัดเรื่องความปลอดภัย ลอดปลักเครื่องปรับอากาศออก ต้องตระหนักว่าระบบปรับอากาศมีสารทำความเย็นที่ต้องแยกทั้งเป็นพิเศษ ในขณะที่วัสดุที่ประกอบเป็นเครื่องปรับอากาศมีมูลค่า สามารถน้ำกลับมาใช้ใหม่ได้ ติดต่อศูนย์ทำจัด คัดแยกท้องถิ่น หรือติดต่อตัวแทนจำหน่ายท้องถิ่นสำหรับคำถามเพิ่มเติม

การกําจัดแพ็คกิ้งเครื่องปรับอากาศไหม่

วัสดุแพ็คกิ้งทั้งหมดที่มาพร้อมกับเครื่องปรับอากาศตัวใหม่ ต้องทำการคัดแยกและทั้งโดยไม่ส่งผลต่อสิ่งแวดล้อม

กล่องกระดาษที่ขึ่มรุต แตกหัก หรือถูกตัดเพื่อเป็นชั้นส่วนเล็ก ๆ ให้กําการแยกขยะไปในส่วนกระดาษ ถุง พลาสติกคลุมกําจากโพลีเอสทรีน และแผ่นโพลีเอสทรีนบริเวณโพมรองต้องไม่มีสารประกอบเคมีข้า Practiceปลูออโรครนิด ไอโครงการ์บอน

วัสดุมีค่าเหล่านี้ให้ำการตัดแยกก่อนไว้ที่ส่วนกลาง และ^nํากลับมาใช้อีกครั้งเมื่อต้องการ ปรึกษาผู้ได้รับอนุญาตห้องถิ่นท่านเพื่อสอบถาม ชื่อบริษัท และที่อยู่สถานที่เก็บ คัดแยกส่วนกลาง และบริการตัดแยกกระดาษส่วนกลางใกล้บ้านท่าน

คำแนะนำด้านความปลอดภัยและคำเตือน

ก่อน้ำการเดินเครื่องปรับอากาศ Omanคู่มือการใช้งานอย่างละเอียด คู่มือการใช้งานเต็มไปด้วยรายละเอียดที่สำคัญเกี่ยวกับการประกอบ ชั้นส่วน การเดินเครื่อง และการดูแลปํารุงรักษาเครื่องปรับอากาศ

โรงงานผู้ผลิตไม่รับผิดชอบต่อความเสียหายที่ผู้ใช้งานไม่ได้ปฏิบัติตามคู่มือการแสดงน้ำนี้

- ความเสียหายของเครื่องปรับอากาศในกรณีเครื่องปรับอากาศไม่ทำงาน เมื่อเกิดข้อสงสัยให้สอบถามไปยังบริษัทผู้ Wh่น่าย

- การใช้งานเครื่องปรับอากาศให้เป็นไปตามข้อกำหนดในการแนะ^nำอย่างเข้มงวด ตามคู่มือการใช้งาน

- การติดตั้งควรจะทำโดยช่างผู้เชี่ยวชาญ ห้ามติดตั้งด้วยตนเอง

- เพื่อเหตุผลด้านความปลอดภัย ให้ทำการติดตั้งสายดินตามข้อกำหนดทุกครั้ง

- ฟังระลึกเสมอว่าให้ำการสับสวิตซ์ไฟทุกครั้งเมื่อทำการเปิดกริวลมด้านออก

- ช่างไฟฟ้าช่อมปำรุงต้องเป็นบุคคลที่มีความเชี่ยวชาญ และสามารถประเมินความเสี่ยง ให้คำแนะนําต่อผู้ใช้งานเครื่องปรับอากาศ

- ห้ามทำให้ขั้นส่วนที่เกี่ยวข้องกับท่อสารทำความเย็นเสียหาย โดยไม่ให้เกิดรอยแหลมคมแห่งท่อทองแดง เพาะอาจจะทำให้สารทำความเย็นพุ่งเข้าดวงตาหรือผิวหนัง ส่งผลทำให้ได้รับบาดเจ็บได้

ห้ามมีสิ่งก็ดขวางการไหลเวียนอากาศของเครื่องปรับอากาศ ห้ามเหยนี้วัมมือเข้าตะแกรงช่องลมทั้งภายในและภายนอก

- ห้ามเต็กอยู่ตามลำพัง เพาะอาจจะเล่นเครื่องปรับอากาศ

- เมื่อเปิดใช้งานเครื่องปรับอากาศ แผวงจรไฟฟ้าจะเข้าสูโหมดทดสอบ ถ้าสวิงมอเตอร์ทำงาน แพนมอเตอร์ถึงจะเริ่มทำงาน ดังนั้น จะใช้วลา 2-3 วินาที

- ในโหมดทำความเย็น บานสวิงจะสวิงอัตโนมัติเพื่อบ้องกันการควบแน่นจับตัวเป็นหยดน้ำ

รายละเอียดทางเทคนิค

• วงจรน้ำยาต้องถูกตรวจสอบว่าไม่ร่วม
• การต่อสายไฟเข้ากับแหล่งจ่ายไฟฟ้า ต้องต่อให้แน่นไม่เคลื่อน

ย่านอุณหภูมิและความชื่น

โหมดนี้ยเมาวค	ROO ตันอีมภัณฑ์ \ min. max. DB/WB \ DB/WB	32/23°C18/14°C
	ROO ตันอีมภัณฑ์ \ min. max. DB/WB \ DB/WB	43/24°C18/14°C

• ถ้าเครื่องปรับอากาศใช้ภายใต้อุณหภูมิที่สูงกว่าเงื่อนไขที่กำหนดจากตาราง วงจรอุปกรณ์ป้องกันแผวงจรจะลูกป้องกันจากวงจรภายในเพื่อป้องกันความเสียหายที่จะเกิดขึ้น เช่นเดี่ยวกัน ระหว่างหมดทำความเย็นและโหมดนำความซึ้น ถ้าเครื่องอยู่ต่ำกว่าเงื่อนไขอุณหภูมิที่กำหนดในตาราง แผงแลกเปลี่ยนความร้อนจะเปลี่ยนเป็นน้ำแข็ง น้ำจะไหลออกมาทำให้อุปกรณ์อื่นเสียหาย
• การต่อสายไฟจากแหล่งจ่ายเข้าเครื่องให้เป็นไปตามข้อกำหนดของมาตรฐานท้องถิ่นนั้น
• แบตเตอร์ที่หมดอายุให้ทำการคัดแยกและทั้งให้ถูกต้อง
• หากฟิวสับนแผวงจร PC เสียหาย สามารถเปลี่ยนใหม่คือประเภท T 3.15A/250Vac

นอีตweit

• เบรกเกอร์ของเครื่องปรับอากาศต้องเป็นแบบสวัตซ์โพลทั้งหมด และมีระยะห่างระหว่างหน้าสัมผัสไม่น้อยกว่า 3 มม. หมายถึง จะไม่มีการสัมผัสกันเมื่อต่อเข้ากับไฟ
• สายไฟใช้ทองแดงเท่านั้น และต้องได้รับมาตรฐานอุตสาหกรรมไทย

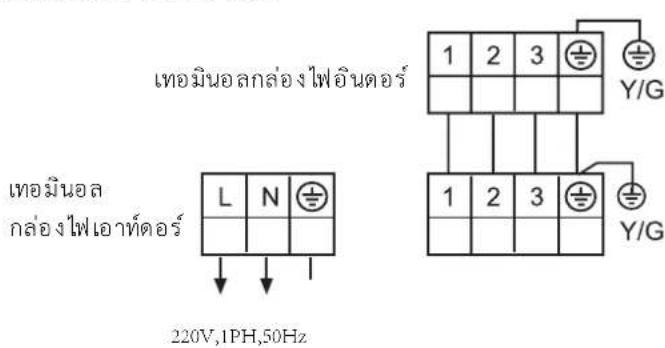

• แหล่งจ่ายไฟจะต้อเข้ากับเครื่องภายนอก จากนั้นต่อจากเครื่องภายนอกเข้ากับเครื่องภายใน
  -ขนาดสายไฟที่ใช้มีขนาด:H05RN-F 4G 0.75 มม.

ยารตน้อ

• อย่าพยายามติดตั้งเครื่องปรับอากาศด้วยตัวของท่านเอง
• เครื่องไม่มีอะไรหล่สำรองติดมา ให้สอบถามไปยังตัวแทนช่อมเมื่อมีการช่อมแซม
• เมื่อมีการเคลื่อนย้าย ให้ทำการปรึกษาตัวแทนศุนย์บริการเพื่อทำการย้ายและติดตั้งใหม่
• ห้ามแหยนี้วมือเข้าไปในกรีวขณะเครื่องกำลังทำงาน
• ห้ามทำการหยุดและเดินเครื่องโดยการถอดสารไฟแหล่งจ่าย ให้หยุดโดยใช้มีโมท
• ตรวจสอบห้ามให้เกิดความเสียหายขึ้นกับตัวคอร์ดจ่ายไฟเข้าเครื่อง หากเกิดความเสียหายติดต่อตัวแทนศูนย์บริการเปลี่ยนทันที่
• ไนกรณีเกิดมัลฟังก์ชันขึ้น (กลิ่นเหม็นไหม้, อื่น ๆ) หยุดเดินเครื่องทันที พร้อมติดต่อตัวแทนศูนย์บริการเปลี่ยนทันที

นอีตweit

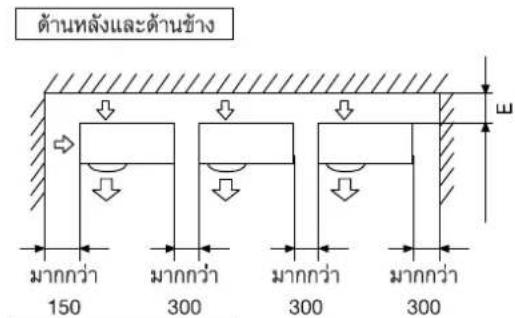

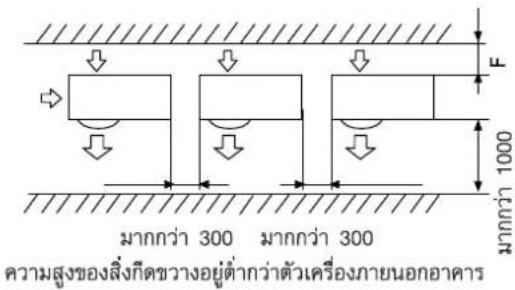

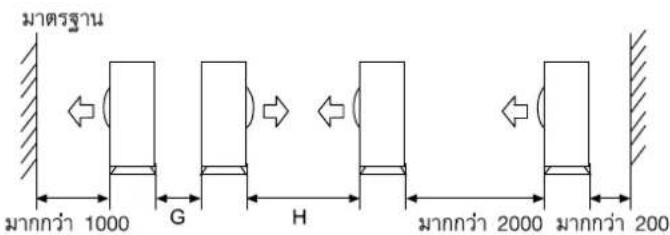

• เตรียมพื้นที่สำหรับการไหลเวียนอากาศได้สะดวก สำหรับการติดตั้งเครื่องปรับอากาศ
• พื้นที่สำหรับตั้งเครื่องปรับอากาศต้องไม่ใกล้แหล่งกำเนิดไฟ หรือแหล่งความร้อน
  •พื้นที่สำหรับตั้งเครื่องปรับอากาศต้องไม่อยู่สูงเกินไปจนต้องปืนเพื่อเข้าไปช่อมแซม ปํารุงรักษา
• ห้ามแขวนวัตถุบนเครื่องภายใน
• ห้ามวางกระถางต้นไม้มหรือน้ำบนเครื่องปรับอากาศ
• ห้ามติดตั้งเครื่องปรับอากาศไกลแหล่งน้ำโดยตรง
• ห้ามเดินเครื่องปรับอากาศขณะมือเปียกน้ำ
• ห้ามตึงสายไฟจากคอร์ดเครื่องโดยตรง
• สับเบรกเกอร์เมื่อเครื่องไม่ได้ใช้งานเป็นเวลานาน
• ตรวจสอบเงื่อนไขของเพลงสำหรับติดตั้งต้องไม่จำรุด
• ห้ามวางสู้ตัวหรือต้นไม้ขวางทิศทางของลมออก
• ห้ามดื่มน้ำทิ้งที่ไหลออกมาจากเครื่องปรับอากาศ
• ห้ามนำเครื่องปรับอากาศไปใช้สำหรับการแข่แข็งอาหาร พืชหรือสัตว์ หรืออุปกรณ์เครื่องมือวัด หรืองานศิลปะ
• ห้ามกดฟินแลกเปลี่ยนความร้อน
• วางอุปกรณ์อิเลคทรอนิศส์มีระยะห่างอย่างน้อย 1 เมตร จากเครื่องภายในหรือเครื่องภายนอก
• ห้ามใช้กําชที่ติดไฟง่ายใกล้กับเครื่องปรับอากาศ

การทำงานแบบอัติโนมัติ

- ประเภททำความเย็น กดปุ่ม On/Off จากนั้นเครื่องจะทำการเปิดเครื่องอัตโนมัตต์ในโหมดทำความเย็น (Cooling Mode) หรือโหมดแห้ง (Dry Mode) โดยเป็นไปตามการตั้งค่าอุณหภูมิและอุณหภูมิจริงภายในห้อง

- ประเภททำความร้อน & เย็น กดปุ่ม On/Off จากนั้นเครื่องจะทำการเปิดเครื่องอัตโนมัตในโหมดทำความร้อน (Heating Mode) หรือโหมดทำความเย็น (Cooling Mode) หรือโหมดแห้ง (Dry Mode)โดยเป็นไปตามการตั้งค่าอุณหภูมิและอุณหภูมิจริงภายในห้อง

การทำงานแบบเจียบ (Sleep Mode)

- ประเภททำความเย็น เมื่อกดบุ่ม Sleep ระหว่างโหมดทำความเย็น (Cooling Mode) หรือโหมดแห้ง (Dry Mode) โดยอุณหภูมิจะค่อย ๆ เพิ่มขึ้นระหว่างทำงาน เมื่ออุณหภูมิมาถึง เครื่องจะทำการปิดเครื่องอัตโนมัติ

- ประเภททำความร้อน & เย็น เมื่อกดปุ่ม Sleep ระหว่างโหมดทำความร้อน (Heating Mode) โดยอุณหภูมิที่ตั้งค่าไว้ค่อย ๆ ต่ำกว่าอุณหภูมิขณะทำงาน เมื่อลึงเวลา ที่กำหนด เครื่องจะบิดอัตโนมัติ

รีโมทควบคุมแบบไร้สาย

- รีโมทควบคุมำฯานแบบไร้สาย ควบคุมได้ง่าย สตวกต่อการใช้งาน สำหรับรุ่นของรีโมทไร้สาย คือ YR-H50

ฟิวเตอร์กรองฝน

- ฟิวเตอร์กรองฝุ่นถอดล้างง่ายสามารถล้างออกด้วยน้ำสะอาด

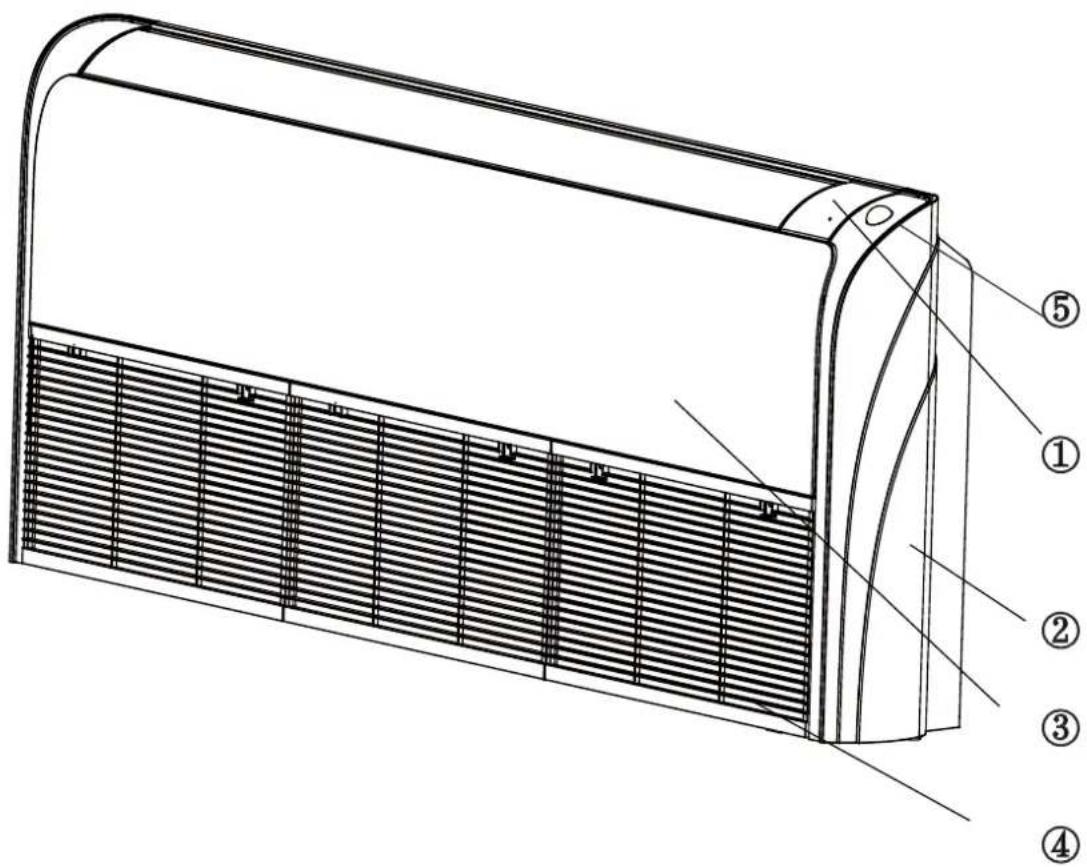

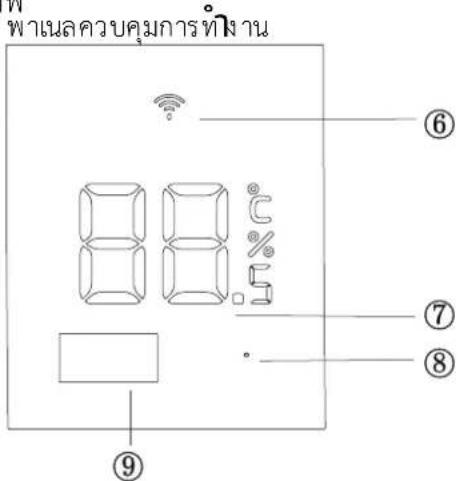

เครื่องภายใน

นา้ำ tractorมุคบวคลนเทพ

นา้ำ tractorมุคบวอลลพ (1

(2) แผ่นเพลงป้องกัน
(3) พาเนลต้านหน้า
(4) กริวลมเข้า (ฟิวเตอร์ด้านใน) ) ผืนเซอร์รับความเคลื่อนไหว (อุปกรณ์เสริม)
(6) ไฟแสดงผล WIFI
(7)ไฟแสดงผลหน้าจอ
(8) สวิตซ์ฉุกเฉิน
(9) ตัวรับสัญ ญานรีโมท

หมายเหตุ

สำหรับร์โมทแบบมีสาย ตัวเครื่องจะลูกควบคุมโดยกล่องควบคุมแบบมีสาย แทนตัวรับสัญญานรีโมท และถ้าท่านตั้งค่า เวลา (TIMER)ไฟ LED TIMER บนตัวรับสัญญานรีโมทจะไม่แสดง

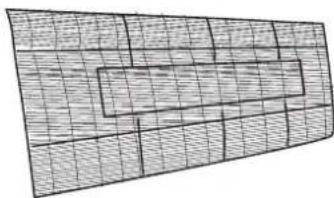

รอแ'reตเวิฟตาอมสวคํา

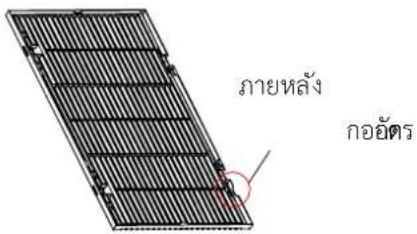

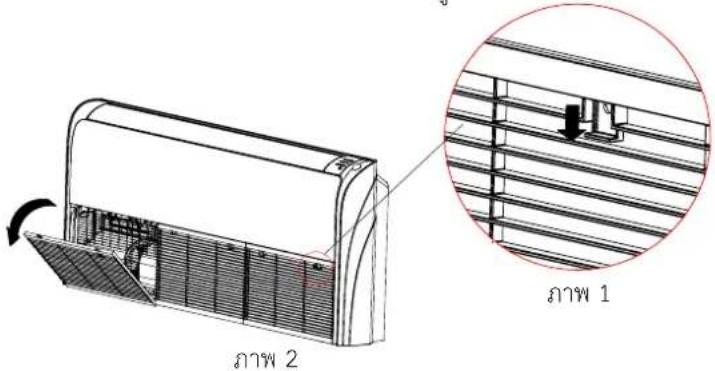

1.ถอดฟิวเตอร์ไปด้านบนเพื่อนำออกจากกรีวลมเช้า

1. ทำความสะอาดฟิวเตอร์แอร์ ล้างผุ่นออกจากฟิวเตอร์โดยเครื่องดูดผุ่นหรือล้างด้วยปั้าสะอาด ภายหลังล้างตากแคดให้แห้ง

3.ประกอบเข้าไปในกรีวลมเข้า กดล็อคสองตําแหน่งให้ตั้ง คลิ้ง

ทำความสะอาดเครื่องภายใน

- เมื่อใช้งานไปช่วงระยะเวลาหนึ่ง เครื่องภายในจะสกปรกอันส่งผลให้ประสิทธิภาพทำความเย็นลดลง ควรหมั่นทำความสะอาดอย่างน้อย ปีละ 2 ครั้ง ขึ้นกับสภาพการใช้งาน

- ขณะทำความสะอาดเครื่องภายในไม่ควรใช้น้ำร้อนเกิน 40 องศาเซลเซียส หรือพวกสารทำละลาย เช่น เปนซิน หรือทินเนอร์เต็ดขาด

- ไม่ควรมีเสเปรย์ฉีดตัวหรือฉีดผมในพื้นที่ที่ติดตั้งเครื่องปรับอากาศ

- เมื่อทำการปิดเครื่องเป็นระยะเวลา 1 เดือน หรือมากกว่านั้น ให้ทำการเปิดโหมดพัดลม (Fan Mode) ก่อนประมาณครึ่งวันเพื่อระบาย กลิ่นและทำให้อุปกรณ์ชั้นส่วนแห้งสนิท

ลักษณะของรายการด้านล่าง ไม่ใช่ปัญหา

เสียงน้ําไหลไมใช่ปัญหา	ระหว่างเครื่องทำงาน หรือหยุด จะได้ยินเสียงน้ําไหลเบา ๆ เสียงนี้เป็นเสียงน้ํายาไหลผ่านระบบ
เสียงลั่นของพลาสติก	ระหว่างเครื่องทำงานหรือหยุด จะได้ยินเสียงลั่นของวัสดุเบา ๆ เสียงนี้เป็นเสียงการขยายตัวของวัสดุที่สัมผัสกัน อันเนื่องจากการเปลี่ยนแปลงอุณหภูมิ
ได้กลิ่นเหมือนับ กลิ่นไม่พึงประสงค์	เป็นเพราะว่าระบบได้หมุนเวียนน้ําอากาศจากภายใน เช่น กลิ่นบุหรี หรือกลิ่นสีของเฟอร์นิเจอร์ใหม่
ระหว่างทำงาน มีกลุ่มควันชาวออกมาจากช่องลมออกจากเครื่องภายใน	เมื่อเครื่องติดตั้งในสถานที่ เช่น ห้องอาหาร จะมีการทำปฏิกิริยากับน้ํามันที่ใช้ จึงเกิดกลุ่มควันสีขาวขึ้น
โหมดการทำงานเปลี่ยนในช่วงโหมดทำความเย็นเป็นโหมดพัดลม	เพื่อป้องกันการเป็นน้ําแข็งของแผงแลกเปลี่ยนอุณหภูมิของเครื่องภายใน จากนั้นจึงเปลี่ยนกลับเป็นโหมดทำความเย็นอีกครั้ง
เครื่องไม่กลับมาทำงานอีกครั้งหลังจากหยุด Hospitalityน้ํา?	เมื่อปุม On/ Off เป็นโหมด On ตัวเครื่องจะไม่สามารถกลับมาโหมดทำความเย็นโหมดแห้ง หรือโหมดทำความร้อน ใน 3 นาที แต่ภายหลัง 3 นาทีจะกลับมาโหมดการทำงานล่าสุดเป็นระบบป้องกันในการหน่วงเวลา 3 นาที กรุณารอ 3 นาทีครับ
ไม่มีลมออกหรือไม่สามารถเปลี่ยนระดับพัดลมในโหมดแห้ง	ในโหมดแห้ง ตัวเครื่องจะลดรอบพัดลมอย่างซ้า ๆ โดยอัตโนมัติ ถ้าอุณหภูมิห้องต่ํา
ในโหมดทำความร้อนน้ําหรือไม่ร้อนจะvars ถูกเป่าอกมาจากเครื่องภายนอก	ปรากฏการณ์นี้เกิดจากการจับตัวเป็นน้ําแข็งที่เครื่องภายนอกจึงต้องเข้าสู่โหมดละลายน้ําแข็ง
ในโหมดทำความร้อน พัดลมอินดอร์ไม่หยุดแม้ว่าตัวเครื่องจะหยุดแล้วก็ตาม	ภายหลังเครื่องหยุด แพนมอเตอร์เครื่องภายในจะยังคง才能งานจนกระทั่งเครื่องภายในเย็นตัวลง

ก่อนทำการแจ้งปัญหาไปยังศูนย์บริการขอให้inglyการตรวจสอบรายละเอียดด้วยตัวเองก่อน ดังนี้

เครื่องปรับอากาศไม่ทำงาน
เปิดสวัตซ์แหล่งจ่ายไฟแล้วหรือไม?สวัตซ์แหล่งจ่ายไฟอยู่ในำแหน่ง ปิด’	แหล่งจ่ายไฟจากการไฟฟ้ามาปกติหรือไม่	เบรคเกอร์ป้องกันกระแสร่ววไหลทรีป?หากเป็นกรณีนี้ ถือว่าอันตราย ให้สับแหล่งจ่ายไฟทันที และติดต่อตัวแทนจำหน่ายทันที
เครื่องปรับอากาศไม่เย็น หรือ ไม่ร้อน
รีโมทควบคุมปรับถูกต้องไหม?	ฟิวเตอร์แอร์สกปรากฏ?	มีสีงก็ตขวางกั้นมเซ้า-ออกหน้ากรวิไหม?
บานเกล็ดสวิงไปตั้งขวางไหม(โหมดทำความร้อน)?	หน้าต่าง ประตูเปิดอยู่ไหม?
เครื่องปรับอากาศไม่เย็น
ห้องสัมผัสกับแสงแตกโดยตรงไหม?	มีแหล่งกำเนิดความร้อนในห้องไหม?	มีจำนวนคนในห้องมากไปไหม?
ลมเย็นป่าออก (โหมดทำความร้อน) เครื่องปรับอากาศอยู่ในเจื่อนไขของโหมดทำความร้อนไหม?

ถ้าท่านได้ตรวจสอบเครื่องเรียบร้อยแล้ว ยังคงไม่ำงาน ขอให้หยุดการ ใช้งานทันที และติดต่อตัวแทนจำหน่ายท่าน

• ฟิวส์หรือวงจรเบรคเกอร์ระนบิด
• น้ําหลออกมาจากหน้าเครื่องในโหมดทำความเย็นหรือโหมดแห้ง
• การที่งานผิดปกติหรือเสียงดังผิดปกติ

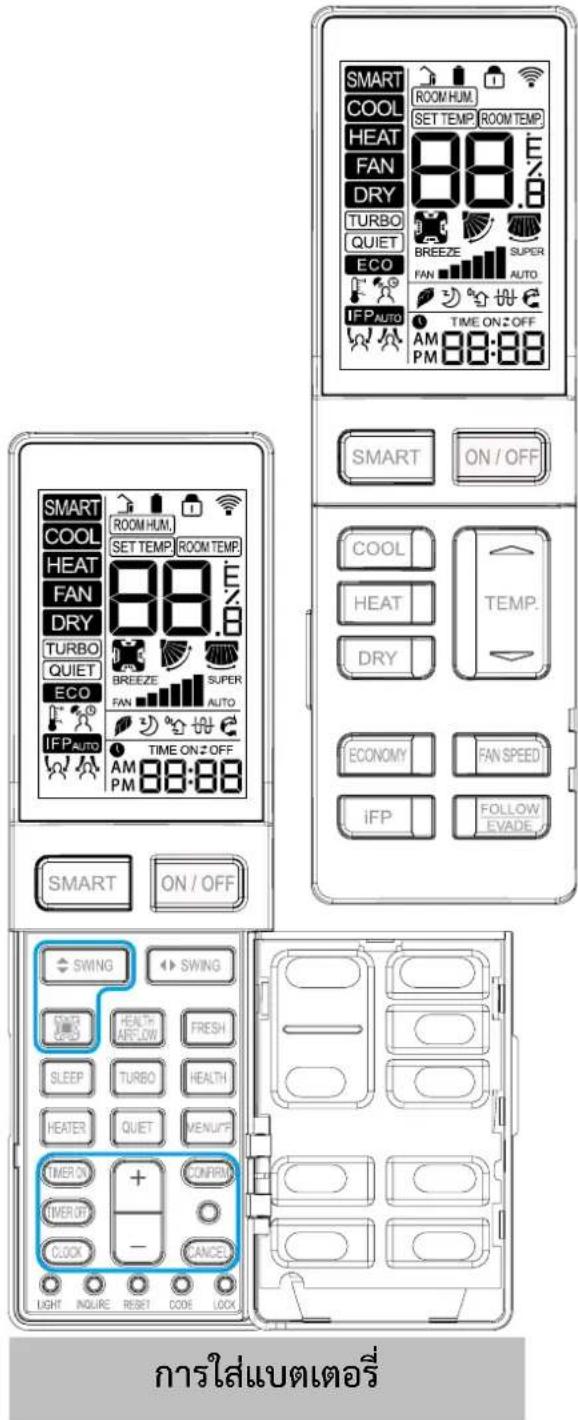

คู่มือการใช้งานรีโมท

ลักษณะภายนOCRีโมท รายละเอียดฟังก์ชัน

SMART COOL HEAT FAN DRY TURBO QUIET ECO IFP AUTO TIME ON: OFF AM 88:88 SMART ON / OFF COOL HEAT DRY ECONOMY IFP FOLLOW EVADE. SWING SWING HEALTH ARLOW FRESH SLEEP TURBO HEALTH HEATER QUET MENU TIMER ON CONFIRM TIMER ON CANCE LIGHT INQUIRE RESET CODE LOCK การใส่แบตเตอรี่มี

1. ถอดฝากรอบแบตเตอรี่ออก
2. ใส่แบตเตอรี่ใหม่ตามภาพ ให้แน่ใจ ว่าใส่ลูกขั๋วและตาม +/ -
3. ปิดฝากรอบแบเตอรี่

<1> <2> <3>

1. เมื่อใส่แบตเตอรี่จะแสดงภาพสัญลักษณ์ฟังก์ซันทั้งหมด 3 วินาทีจากนั้นจะ แสดงค่าหน้าจอเพียงเวลาเริ่มต้นที่ 12:00 AM ค่าเวลาเริ่มต้นสามารถปรับตั้ง ค่าได้และจะยืนยันค่าอัติโนมัติภายหลังเพียง 10 วินาที
2. ปุ่ม ON/OFF: กดปุ่มเปิดเครื่อง power on. ค่าเริ่มต้นอยู่ในโหมด SMART, หรือจะกลับสู่โหมดนี้ภายหลังปิดเครื่อง กดปุ่มปิดเครื่อง OFF เมื่อ ต้องการหยุดใช้งาน.
3. ปุ่ม SMART:

(1) ปุ่ม SMART จะอยู่ในโหมดนี้เสมอเมื่อเปิด/ ปิดเครื่อง
(2) กดปุ่ม SMART เมื่อบิดเครื่องจะอยู่ในโหมด SMART
(3) ขณะอยู่ในโหมด OFF และโหมดอื่นๆ, กดปุ่ม SMART เพื่อเข้าสู่ค่าตั้งต้น ในโหมด SMART. ไฟ LCD จะไม่แสดงผล
(4) ในโหมด SMART, กดบุ่มเพิ่ม/ ลดอุณหภูมิ +/- เพื่อตั้งค่าอุณหภูมิ

1. ปุ่มทำความเย็น COOL , ปุ่มทำความร้อน HEAT (ยกเว้นรุ่นไทย) และปุ่ม DRY

(1) เมื่อทำการเปิดเครื่องแล้ว กดเลือกโหมดทำความเย็นCOOL โหมดทำความร้อน HEAT (ยกเว้นรุ่นไทย) และโหมด DRY ตามความต้องการ
(2) เมื่อใส่แบตเตอรี่เริ่มต้น อุณหภูมิและระดับแรงลมพัฒลมะแสง pendตามรายละเอียดตามภาพและค่าแสดง pendล่าสุดจะแสดงค่าลาสุดในการตั้งค่า

โหมด SMARTHEATCOOLDRYFAN
ค่าคุณหภูมิเร็มต้น 24	°C	24°C	24°C	24°C ตั้งค่าคุณหภูมิไม่แล้วผล
โหมด SMART	HEAT	COOL	DRY	FAN
ค่าระดับพัดลมเร็มต้น AUTO	LOW	HI	AUTO	LOW

5.โหมดพัดลม FAN

(1) เมื่อบิตเครื่อง OFF, กดปุ่ม “HEALTH” ปุ่ม “FRESH” เพื่อเข้าสู่โ หมดพัด ลม FAN ที่ระดับแรงลมต่ำสุด นั่นหมายถึงไอคอน HEALTH หรือปุ่ม FRESH จะแสดงผลหน้าจอสกรีน
(2) อุณหภูมิจะไม่แสดงผลในโหมด FAN
(3) โหมดพัดลมอัติโนมัติจะไม่สามารถเปิดได้เมื่อยู่ในโหมดระดับพัดลมในอยู่ ในโหมดพัดลม FAN

1. ปุ่มระดับพัดลม FAN SPEED:

(1) ในโหมดอื่นๆยกเว้นโหมดพัดลม ต่ํา-LOW, กลาง-MED, สูง-HI และ อัติโนมัติ-AUTO ระดับพัดลมสามารถปรับได้โดยมีล ำดับดังนี้ (ต่ํา-LOW)-(กลาง-MED)-(สูง-HI)-(อัติโนมัติ-

AUTO)-(ตํา-LOW)

ลำดับระดับพัดลมอัติโนมัติ LOW, MED, HI และ AUTO

(2) ภายหลังตั้งค่า เทอร์โบ-TURBO หรือ เงียบ-QUIET กดปุ่มเทอร์โบ-TURBO จะแสดงบนหน้าจอพร้อมระดับพัดลม เมื่อกดปุ่ม “ระดับพัดลม-FAN SPEED” เพื่ออกจากโหมด กดปุ่ม เงียบ-QUIET เพื่อแสดงบนหน้าจอพร้อมระดับแรงลม-FAN SPEED เพื่ออกจากโหมด หากต้องการยกเลิกฟังก์ซันนี้ให้ทำการกดปุ่มไอคอนนี้อีกครั้ง ไอคอนจะหายไปและระดับแรงลมจะกลับไปล่าสุด

11 (3) ปุ่มจะไม่ทำงานเมื่อยู่ในโหมดปิดเครื่อง

1. ปุ่มอุณหภูมิ +/-:

(1) ปุ่มนี้ไม่มีผลเมื่อยู่ในโหมดพัดลม-FAN
(2) โหมดที่สามารถปรับอุณหภูมีได้คือ SMART, HEAT, COOL และ DRY ระหว่าง 16-30°C
(3) กดปุ่ม TEMP +/- เมื่อต้องการเปลี่ยนอุณหภูมิในแต่ละค่า

1. การควบคุมใบสวิงหั้ง 4 ด้าน*

(\*ไม่ครอบคลุมสำหรับรุ่นที่ขายในประเทศไทย):

(1) ทำแหน่งเริ่มต้นของทุกรุ่นตั้งแต่เมื่อเริ่มเปิดเครื่อง:

	SMARTHEATCOOLDRYFAN
ใบสวิงหั้ง 4 ต้าน	แสดงครบ แสดงครบ แสดงครบ แสดงครบ แสดงครบ
มุมใบสวิง	ตําแหน่ง 3	ตําแหน่ง 5	ตําแหน่ง 3	ตําแหน่ง 3	ตําแหน่ง 3

(2) ภายหลังเบิดเครื่อง กดปุ่ม “ใบสวิงทั้ง 4 ด้าน”สำหรับครั้งแรกและมี การเรียงลำดับตามนี้: ปุ่มสวิงทั้ง 4 ด้าน -> สวิง#1 -> สวิง#2 -> สวิง#3 -> สวิง#4 -> ปุ่มสวิงทั้ง 4 ด้าน
(3) เมื่อกดปุ่ม “สวิงทั้ง 4 ด้าน” เพื่อเลือกตําแหน่งใบสวิงแล้ว ใหักดปุ่ม “ชิ้น” และ “ลง” เพื่อเลือกมุมของใบสวิงในตําแหน่งนั้น

1. ทำแหน่งมุมใบพัดสวิง ขึ้น-ลง:

1: ตําแหน่ง 1; 2: ตําแหน่ง 2; 3: ตําแหน่ง 3; 4: ตําแหน่ง 4;

5:ตําแหน่ง 5; 6: ตําแหน่ง 6 (สำรอง)

ลำดับตำแหน่ง: ทำแหน่ง 1→ทำแหน่ง 2→ทำแหน่ง 3

→ตําแหน่ง 4→ตําแหน่ง 5→AUTO→ตําแหน่ง 1

สวิงอัติโนมัติ Auto: 1→2→3→4→5→4→3→2→1

1. ทำแหน่งมุมใบพัดสวิง ช้าย-ขวา

ภาพ 34 (ตําแหน่ง 1) -> ภาพ 25 (ตําแหน่ง 2) -> ภาพ 16 (ตําแหน่ง 3) -> ภาพ 1 (ตําแหน่ง 4) -> ภาพ 2 (ตําแหน่ง 5) -> ภาพ 5 (ตําแหน่ง 6) -> ภาพ

6 (ทำแหน่ง 7) -> สวิงอัติโนมัติ AUTO

ลำดับ AUTO SWING: 1->2->3->4->5->6->5->4->3->2->1

1. สมชภาพ HEALTH AIRFLOW (ไม่ครอบคลุมรุ่นขายในประเทศไทย): กตปุ่ม "HEALTH AIRFLOW" จะปรากฏไอด noonแสดงผลหน้าจอ LCD

ใบสวิงในแต่ละด้านจะสลับกันสวิงและนำอากาศบริสุทธ์เข้ามา หมายความว่า มุมใบสวิงขั้น-ลงแสดงใบสวิงอัตโนมัติ AUTO SWING กดอีกครั้งเพื่อยกลเลิก

ฟังก์ชันนี้

1. โหมดนอนหลับ SLEEP:

(1) ทำงานเมื่อเปิดเครื่อง Power on.
(2)โหมดหลับใช้เวลา 8 ชั่วโมงโดยไม่สามารถ ถปรับตั้งค่าได้
(3) ไม่สามารถตั้งเวลาในโหมดพัดลมได้ หรือโหมดตั้งเวลาเปิด-ปิด ภายหลังค่าฟังก์ชันโหมดหลับครบกำหนดแล้วจะลูกยกเลิกหันที่ ไม่สามารถตั้งค่าเวลา TIMER ในขณะอยู่ในฟังก์ชันโหมดหลับได้

1. โหมดสุขภาพ HEALTH (ไม่ครอบคลุมรุ่นขายในประเทศไทย):

(1) ระหว่างเปิดหรือปิดเครื่อง กดฟุ่ม ‘HEALTH’ จะแสดงไอคอนที่หน้าจอ LCD และกดฟุ่ม ‘HEALTH’ อีกครั้งหากต้องการยกเลิก
(2) ระหว่างปิดเครื่อง Power-OFF, กดปุ่ม “HEALTH” เพื่อเข้าสู่โหมดพัดลม Fan, เริ่มต้นจากระดับแรงลมตําและฟังก์ชั้น HEALTH บนไอดอนแสดงผล
(3) สวิตซ์ใหมดโดยยังคงฟังก็ชันสุขภาพไว้ HEALTH function.
(4) ถ้าฟังก์ชัน HEALTH ถูกตั้งค่า และทำการปิดเครื่องจะยังคงเป็นโหมด HEALTH อยู่

1. โหมดประหยัดพลังงาน ECO:

(1) กดปุ่ม ECO ไอคอนจะแสดงผลที่หน้าจอ
(2) ไอคอนประหยัดพลังงาน ECO ลูกตั้งค่าบันทึกในทุกโหมด
(3) ฟังก์ชั้นประหยัดพลังงานจะลูกบันทึกเมื่อเปิดหรือปิดเครื่อง
(4) ถ้าเครื่องปรับอากาศอยู่ในโหมด HEALTH พังก์ชันการ กระจายสมตามใบเบลตทั้ง 4 ด้านจะถูกยกเลิก และไม่ ปรากฏในไอคอนหน้าจอแสดงผล

1. โหมดทำอากาศบริสุทธิ FRESH (ไม่ครอบคลุมสำหรับรุ่นที่ขายในประเทศไทย):

(1) พังก์ชัน FRESH จะทำงานภายใต้สถานะ เปิด หรือปิด ON หรือ OFF เมื่อเครื่องปรับอากาศปิดเครื่อง กดปุ่ม FRESH หน้าง avoidingคอนจะแสดงผลงานหน้าง LCD จะเข้าสู่โหมดพัตลม FAN MODE และความเร็วลม た่าสุด หากต้องการยกเลิกโหมดนี้ให้ทำการกดปุ่ม FRESH อีกครั้ง
(2) ภายหลังฟังก์ซันสุขภาพ FRESH ถูกตั้งค่า ‘เปิด’ หรือ ‘ปิด’ ฟังก์ซันนี้ยังคงอยู่
(3) ภายหลังฟังก์ชันสุขภาพ FRESH ถูกตั้งค่า การสลับโหมด ยังคงบันที่กอยู่

1. ฟังก์ชันทำความร้อนที่ 10°C และฟังก์ชัน °C/°F กดปุ่ม “MENU/°F” เพื่อตั้งค่าฟังก์ชัน 10°C และฟังก์ชัน °C/°F ในฟังก์ชันทำความร้อนที่ 10°C จะทำงานต่อเมื่อยู่ในโหมดทำความร้อน และจะไม่ลูกบันทึกในสถานะ เปิด หรือ ปิด

2. โหมดทำความร้อน HEATER:

(1) เมื่อโหมดทำความร้อน HEAT ลูกตั้งค่า ไอคอนจะ แสดงผลหน้าจอ LCD กตปุ่ม “HEATER” หรือยกเลิกก็กดอีก ครั้ง
(2) โหมด Auto จะไม่สามารถทำงานฟังก์ชันทำความร้อน ได้อัตโนมัติ แต่สามารถยกเลิกฟังก์ชัน HEATER ได้ ("ไม่ครอบคลุมสำหรับรุ่นที่ขายในประเทศไทย):

1. โหมดตั้งเวลา Timer:

(1)เปิดตั้งเวลา TIMER ON

- กดปุ่ม “TIMER ON” ตัวอักษร “ON” จะกระพริบ กดปุ่ม “+/- เพื่อปรับตั้งค่า กดปุ่มยืนยัน “CONFIRM” ถ้า ปุ่ม “CONFIRM” ไม่ถูกดภายใน 10 วินาที พังก์ชันตั้งเวลา นี้จะถูกยกเลิก

- ถ้าการตั้งเวลา เป็นเวลาเดียวกับปัจจุบัน ตัวอักษร ‘ON’ จะ Greg指引และไม่สามารถตั้งค่าเวลาได้ - เมื่อลึงเวลาที่ตั้งค่า ตัวอักษร “ON” จะหายไป

(2) ปิดตั้งเวลา TIMER OFF

- กดปุ่ม “TIMER OFF” ตัวอักษร “OFF” จะกระทรวง กดปุ่ม “+/-” เพื่อตั้งค่ายืนยัน “CONFIRM” ถ้าปุ่มยืนยัน “CONFIRM” ไม่ลูกกดภายใน 10 วินาที ฟังก์ชันนี้จะลูกยกเลิก

- ถ้าตั้งเวลาปิด เป็นเวลาเดียวกับปัจจุบัน ตัวอักษร ‘OFF’ จะกระพริบและไม่สามารถตั้งค่าเวลาใต้ - เมื่อลึงเวลาที่ตั้งค่า ตัวอักษร “OFF” จะหายไป.

(3) ฟังก์ชันตั้งเวลา TIMER ON/OFF

1. ปุ่ม +/-:

- กดปุ่ม “+/-”, เพื่อปรับตั้งค่าเวลาในหน่วย 1 นาที่ หาก กดค้างจะเปลี่ยนไปอย่างไว

1. นาฬิกาปลูก Clock:

- กดปุ่ม “Clock” ค่า “AM” หรือ “PM” จะแสดงผลไฟ กระพริจจากนั้นกดยืนยัน “CONFIRM”

1. LW LIGHT:

ไม่แสดงผลในหน้าจอรีโมทควบคุม

1. รีเซ็ท RESET:

กด กดรีเซ้ท การทำงานจะลุกรีเซี่ทใหม่

1. ล็อค LOCK:

กดปุ่มล้อค หน้าจอจะแสดงสัญลักษณ์ล้อคบนรีโมทควบคุม จะไม่สามารถดปุ่มอะไรได้ หากต้องการยกเลิกให้กดปุ่มซ้ําอีกครั้งเพื่อปลดล้อค

1. โคัด CODE: สำหรองฟังก์ขันนี้

2. สำรองฟังก์ชันนี้ INQUIRE Function

เมื่ออาการผิดพลาดเกิดขึ้น พัดลมของเครื่องภายในจะหยดการทำงาน โดยมีรหัสอาการผิดพลาดเกิดขึ้นดังนี้:

1. รหัสอาการผิดพลาดสำหรับเครื่องภายนอก จะแสดงผลที่หน้าจอพาเนล ตามนี้

Ta: เช็นเซอร์อุณหภูมิแอมเบียนท์

Tm: เซ็นเซอร์อุณหภูมิคอลัย

1. รหัสอาการผิดพลาดสำหรับเครื่องภายนอก จะเสดงผลที่หน้าจอพาเนล ตามนี้

รหัสแสดง	ความหมายรหัสอาการผิดพลาด	การวิเคราะห์สาเหตุของปัญหา	หมายเหตุ
F01	มัลพังก์ชันจาก EEPROM	ชิพ EEPROM เสียหายหรือข้อมูลภายในผิดพลาด หรือวงจรเสียหาย	ไม่สามารถทำงานต่อ
F02	กระแสเกินธาตร์แวร์ของ PIM(Power intelligent module)	กระแสเกินเกิดขึ้นและถูกตรวจจับโดย PIM ฮาร์ดแวร์	สามารถทำงานต่อ
F03	คอมเพราะเซอร์กระแสเกินระหว่างลดรอบ	คอมเพราะเซอร์กระแสเกินช่วงระหว่างลดรอบ	ไม่สามารถทำงานต่อ
F04	การสื่อสารผิดพลาดระหว่างแงวงจรควบคุมและโมดูลขับเคลื่อนคอมเพราะเซอร์	การสื่อสารผิดพลาดระหว่างแงวงจรควบคุมและโมดูลขับเคลื่อนคอมเพราะเซอร์เกิน 4 นาที	สามารถทำงานต่อ
F05	คอมเพราะเซอร์กระแสเกินถูกตรวจสอบโดยแงวงจรควบคุม	คอมเพราะเซอร์กระแสเกินถูกตรวจสอบโดยแงวงจรควบคุม	ไม่สามารถทำงานต่อ
F06	แรงดันกระแสตรงหรือกระแสสลับสูง	แหล่งจ่ายไฟกระแสสลับของโมดูลขับเคลื่อนได้รับแรงดันเกิน 280 Vacหรือโมดูลขับเคลื่อนได้รับแรงดันกระแสตรง (DC Bus) เกินกว่า 390 Vdc	สามารถทำงานต่อ
F07	กระแสคอมเพราะเซอร์ในวงจรผิดพลาด	ตัวขับเคลื่อนโมดูลคอมเพราะเซอร์กระแสในวงจรเสียหาย	ไม่สามารถทำงานต่อ
F08	อุณหภูมิต้านจ่าย (Discharge Temp)สูงเกิน	อุณหภูมิต้านจ่าย (Discharge Temp) สูงเกิน 115 องศาเซลเซียส, อาการผิดพลาดเคลื่อยู่ภายใน 3 นาที ถ้าอุณหภูมิลดลงและตําส่วน 115 องศาเซลเซียส สถานะอาการผิดพลาดจะล็อค ถ้าเกิด3 ครั้ง ใน 1 ชั่วโมง	ไม่สามารถทำงานต่อ
F09	แฟนมอเตอร์กระแสตรงผิดพลาด	แฟนมอเตอร์กระแสตรงเสียหรือไม่ได้ต่อ หรือ เที่ยวกับแผวงจรเสียหายสถานะอาการผิดพลาดจะยืนยันแลล็อค ถ้าเกิดขึ้น 3 ครั้ง ภายใน 30 นาที	ไม่สามารถทำงานต่อ
F10	เซ็นเซอร์ละลายอุณหภูมิ (Te) ของเอาท์เตอร์ผิดปกติ	เซ็นเซอร์อุณ หภูมิ (Te) ถูกตรวจสอบพ ถี่ว่า -55 องศาเซลเซียสหรือ สูงกว่า 90 องศาเซลเซียส หรือตรวจสอบพบว่าลัดวงจรหรือวงจรขาด	สามารถทำงานต่อ
F11	เซ็นเซอร์อุณ หภูมิท่อทางดูด (Ts) ผิดปกติ
F12	เซ็นเซอร์แอมเบี้ยนเอาท์เตอร์ (Ta) ผิดปกติ	เซ็นเซอร์แอมเบี้ยนเอาท์เตอร์ (Ta) ถูกตรวจสอบพบว่าถี่ว่า-40 องศาเซลเซียส สูงกว่า 90 องศาเซลเซียส หรือ ถูกตรวจสอบพบว่าลัดวงจรหรือวงจรขาด	สามารถทำงานต่อ
F13	เซ็นเซอร์ท่อจ่ายแรงดันสูง (Td) ผิดปกติ	เซ็นเซอร์แอมเบี้ยนเอาท์เตอร์ (Ta) ถูกตรวจสอบพบว่าถี่ว่า-40 องศาเซลเซียส สูงกว่า 150 องศาเซลเซียส หรือ ถูกตรวจสอบพบว่าลัดวงจรหรือวงจรขาด	สามารถทำงานต่อ
F14	วงจร PFC แรงดันสูง	แรงดันสูงถูกตรวจสอบจับในค่าเพาเวอร์แพคเตอร์ของโมดูลขับเคลื่อนถูกปรับค่า	สามารถทำงานต่อ
F15	การสื่อสารผิดพลาดระหว่างอินเตอร์และอาท์เตอร์	แผวงจรบรอร์เตอาร์เตอร์ไม่สามารถสื่อสารกับอินเตอร์เกิน 4 นาที	สามารถทำงานต่อ
F16	บี้ซําไม่เพียงพอหรือท่อจ่ายแรงดันสูงบล็อค	อุณหภูมิท่อจ่ายแรงดันสูง (Td) และท่อดูดแรงด้ํา(Ts):Ts-Ts >= 80 องศาเซลเซียสภายหลังคอมเพราะเซอร์เริ่มที่ทาน 10 นาที อาการผิดพลาดจะล็อคถ้าเกิดขึ้น 3 ครั้งใน 1 ชั่วโมง	ไม่สามารถทำงานต่อ
F17	วาล์ว 4 ทิศทางผิดปกติ	ท่ออินเตอร์& อุณ หภูมิแอมเบี้ยนท์อินเตอร์ Tm-Tai >=5 องศาเซลเซียสหลังจากอัด หรือเริ่มต้น 10 นาที สถานะอาการผิดพลาดล็อคถ้ามันเกิดขึ้น 3 ครั้งใน 1 ชั่วโมง	ไม่สามารถทำงานต่อ
F18	มอเตอร์คอมเพราะเซอร์ที่งานไม่เชิงโ shaping	โรเตอร์ไม่เชิงไคโนซ์เกิดขึ้น สาเหตุจากที่งานหนักเกินไปหรือเซ็นเซอร์กระเสมอเพราะเซอร์ผิดปกติหรือตัวสัญ ญ านของการขับเคลื่อนอินเวอร์เตอร์หายไป	ไม่สามารถทำงานต่อ
F19	แรงดันกระแสตรง (DC)หรือแรงดันกระแสสลับต่ํา	แหล่งจ่ายไฟ国籍สสลับ (AC) ของตัวขับเคลื่อนโมดูลได้รับแรงดันต่ํากว่า 155 Vac หรือตัวขับเคลื่อนโมดูลได้รับแรงดัน DC-BUSต่ํากว่า 180 Vdc	สามารถทํางานต่อ
F20	อุณหภูมิท่ออินเตอร์สูงมาก	อุณหภูมิท่ออินเตอร์ Tm มากกว่า 63 องศาเซลเซียส, รหัสอาการผิดพลาดเคลียร์ภายใน 3 นาที ถ้าอุณหภูมิตําลงและต่ํากว่า 52 องศาเซลเซียส	สามารถทํางานต่อ
F21	เซ็นเซอร์ท่ออินเตอร์อุณหภูมิต่ําเกินไป	อุณหภูมิท่ออินเตอร์ตําเกินไป เครื่องเอาทัตอร์จะหยุดเพื่อป้องกันระบบอีสเอ็กซ์เซนเจอร์อินเตอร์เบ้นน้ําแข็งและป้องกันอุณหภูมิต้านสมออกของอินเตอร์ตําเกินไป	สามารถทํางานต่อ
F22	วงจร PFC กระแสเกิน	กระแสเกินถูกตรวจสอบจับโดยค่าเพาเวอร์แพคเตอร์ในลูปวงจร	สามารถทํางานต่อ
F23	อุณหภูมิสูงเกินไปสําหรับโมดูลขับเคลื่อนของคอมเพราะอร์	อุณหภูมิของโมดูลตัวขับเคลื่อนคอมเพราะอร์ (PIM) สูงเกิน 90°Cสถานะหัสอาการผิดพลาดล้อค้าเกิด 3 ครั้งใน 1 ชั่วโมง	ไม่สามารถทํางานต่อ
F24	การเริ่มต้นทํางานของคอมเพราะอร์ตัพ	การเริ่มต้นทํางานของคอมเพราะอร์ผิดพลาดถูกตรวจสอบจับโดยโมดูลเซียอ	ไม่สามารถทํางานต่อ
F25	กระแสต้านเข้า (อินพุท) ของโมดูลขับเคลื่อนคอมเพราะเซอร์เกินกําหนด	กระแสต้านเข้า (อินพุท) ของโมดูลขับเคลื่อนคอมเพราะเซอร์เกินกําหนดมากกว่า 32A (สําหรับพัฒลม 2 ใบพัต) หรือ 27A (พัตลมใบเดียว)จะล้อคเมื่อเกิด 3 ครั้งใน 1 นาที	ไม่สามารถทํางานต่อ
F26	เฟสมาไม่ครบในการขับเคลื่อนโมดูล	ไฟเฟสมาไม่ครบในการขับเคลื่อนโมดูล สําหรับไฟ 3 เพส	ไม่สามารถทํางานต่อ
F27	กระแสจากแหล่งจ่ายผ่านวงจรผิดพลาด	กระแสจากแหล่งจ่ายผ่าน allevวงจรผิดพลาด	สามารถทํางานต่อ
F28	ไม่มีการต่อสายคอมเพราะเซอร์	ไม่มีการต่อสายคอมเพราะเซอร์แล้มดูลตัวขับเคลื่อน	สามารถทํางานต่อ
F37	คอมเพราะเซอร์กระแสเกินถูกตรวจสอบจับโดยโมดูลขับเคลื่อนคอมเพราะเซอร์	คอมเพราะเซอร์ไฟส U, V หรือ W กระแสเกิน 27A (รุ่นไฟสามไฟส) หรือ 19.1A (รุ่นไฟฟสเดียว) ปรากฏขึ้นระหว่างช่วงเวลาไม่ปกติ	สามารถทํางานต่อ
F38	โมดูลขับเคลื่อนเซ็นเซอร์แอมเยี่ยนท์ตําปกติ	อุณหภูมิถูกตรวจสอบจับว่าไม่ได้อยุไนย่านอุณหภูมิตั้งแต่-25 ถึง 150 องศาเซลเซียส	สามารถทํางานต่อ
F39	เซ็นเซอร์กลางคอลัยคอนแดนซิ่ง (Tc)ตําปกติ	เซ็นเซอร์กลางคอลัยคอนแดนซิ่ง (Tc) ผิดปกติ อยู่ระหว่างย่าน-55 ถึง 90 องศาเซลเซียส	สามารถทํางานต่อ
F42	สวิตซ์แรงดันสูงผิดปกติ	ภายหลังคอมเพราะเซอร์ทํางาน 3 นาที สวิตซ์แรงดันสูงวงจรจะเปิด 30 วินาที รหัสอาการผิดพลาดล้อคล้าเกิดขึ้น 3 ครั้ง ใน 1 ชั่วโมง	ไม่สามารถทํางานต่อ
F43	สวิตซ์แรงดันต่ําผิดปกติ	ภายหลังคอมเพราะเซอร์ทํางาน 3 นาที สวิตซ์จะถูกจับโดย เมื่อไม่มีการต่อเข้า 60 วินาที หรือ ไมถูกต่อประมาณ 30 วินาทีจะถูก standby	ไม่สามารถทํางานต่อ
F44	อุณหภูมิคอนแดนเซอร์ภายนอก (Tc)ฐิมิค	อุณหภูมิคอนแดนเซอร์ภายนอก (Tc) และ Te สูงเกิน 65 องศาเซลเซียสจะเกิดการล้อคการผิดพลาดเมื่อเกิด 3 ครั้งภายใน 30 นาที	ไม่สามารถทํางานต่อ
F45	ระบบป้องกันแรงดันต่ําทํางาน	อุณหภูมิต่ําสุดของท่ออินเตอร์ (Tm) และอาทิตอร์ (Ts) ต่ํากว่า-45 องศาเซลเซียส ที่iformดทําความเย็น หรืออุณหภูมิต่ําสุดของเอําทัดอร์ (Tc) และค่า Te ต่ํากว่า -45 องศาเซลเซียส	ไม่สามารถทํางานต่อ
หมายเหตุ:1. บอร์ดควบคุมการทํางานเอาทัตอร์ไฟ LED3 แสดงผลรหัสอาการผิดพลาดเอําทัดอร์ ยกตัวอย่างเช่น รหัสอาการผิดพลาด 12,ไฟ LED3 จะ coolพริปไฟแสดงผล 12 ครั้ง2. ไม่สามารถทํางานต่อ หมายถึง รหัสอาการผิดพลาดไม่ชัดเจน: า.แก่ไขแฟคเตอร์อาการผิดพลาดให้ชัดเจน บ.ตัตรรษบนหล่งจ่ายไฟออกและอีเซ็อกครั้ง3. เครื่องอินเตอร์สามารถบ่งชี้รหัสอาการผิดพลาดได้ด้วย อ้างอิงคูมือการทํางานอินเตอร์

1. สำหรับหัสอาการผิดพลาดอินคอร์ จะแสดงผลหน้าจอแสดงผลตามรหัสต้านล่างนี้ ในช่วงเวลาเดียวกันไฟแสดงผล LED แพงวงจรอินคอร์

ไฟ Gerrริบ LED ของแงวงจร PCB		พาเนลแสดงผล	รายละเอียดฟังก์ชัน	สาเหตุที่เป็นไปได้
LED4	LED1
0	1	E1	เซ็นเซอร์อุณ หภูมิอากาศของอินดอร์มีปัญหา	เซ็นเซอร์ขาดหรือไม่ได้ต่อ หรือเสียหายหรือตําแหน่งผิดหรือลัดวงจร
0	2	E2	เซ็นเซอร์อุณ หภูมิท่ออินดอร์มีปัญหา	เซ็นเซอร์ขาดหรือไม่ได้ต่อ หรือเสียหายหรือตําแหน่งผิดหรือลัดวงจร
0	4	E4	EEPROM ผิดพลาดของแงงอัลบั้ม	EEPROM ไม่ถูกต่อหรือเสียหายหรือโปรแกรมผิดพลาดหรือแงวงจรเสียหาย
0	7	E7	การสื่อสารผิดพลาดระหว่างอินดอร์และอาทิตอร์	การต่อสายไฟผิดหรือสายไฟไม่ถูกต่อหรือแอดเตรสนิดพลาดของอินดอร์หรือผิดพลาดจากแหล่งจ่ายไฟหรือแงวงจรผิดพลาด
0	8	E8	การสื่อสารผิดพลาดระหว่างอินดอร์และรีโมทควบคุม(หรือ I.R.ตัวรับ)	การต่อสายผิดหรือตัวควบคุมสายไฟเสียหายหรือแงวงจรเสียหาย
0	12	E10	ระบบฟื้นที่มีปัญหา	มอเตอร์ปื้มไม่ถูกต่อหรือเสียบสายผิดหรือถูกลอยไม่ถูกต่อหรือต่อสายผิดพลาดหรือจังคัด
0	13	C1	สัญญาน Zero cross ผิดพลาด	สัญญาน Zero cross ถูกตรวจจับว่าผิดพลาด
0	14	E14	แฟนมอเตอร์กระแสตรงอินดอร์วัฒซิก	แฟนมอเตอร์กระแสตรงไม่ถูกต่อหรือเสียหายหรือแงวงจรเสียหาย
หมายเหตุ:1. เอาท์เตอร์ผิดพลาด สามารถแสดงผลโดยเครื่องอินดอร์ วิธีการตรวจสอบตามรายละเอียดต้านล่าง: ถ้ารหัสอาการผิดพลาดเอาท์เตอร์คือM (Decimal) ตัวรับสัญญานอินดอร์ I.R.จอแสดงผลจะแสดงภายหลังแปลงหน่วย “M+20” (Decimal), ยกตัวอย่างเซ่นถ้ารหัสอาการผิดพลาดเอาท์เตอร์แสดงผล ‘2’, ตัวรับสัญญานอินดอร์ I.R. จะแสดงผลหัสอาการผิดพลาดกระพริบ ‘16’(2+20=22 เปลียนจากเลขฐานสืบ คือ 22 เป็นฐาน 8 คือ 16)2. ไฟ LED4 สี่แดงบนอินดอร์, LED1 คือ สี่แดง3. ต้องการรายละเอียดเพิ่มเต็มเกี่ยวกับรหัสอาการผิดพลาดเครื่องเอาท์เตอร์ โปรดอ้างอิงในการแก้ไขปัญหาเอาท์เตอร์

กรุณาสอบถามไปยังตัวแทนจำหน่ายของท่านหรือผู้เชี่ยวชาญในการติดตั้ง อย่าพยายามติดตั้งโดยตัวท่านเองตามลำพัง ภายหลังการติดตั้ง โปรดยืนยันว่าเป็นไปตามเงื่อนไข มาตรฐานบริษัท

คําเน

- กรุณาติดต่อไปยังตัวแทนจำหน่ายของท่านเพื่อติดตั้งเครื่องปรับอากาศ การติดตั้งผิดวิธีเป็นสาเหตุส่งผลให้เกิดน้ําร่วงไฟล้ววงจรและไฟใหม่ได้

ข้อควรระวัง

- การติดตั้งเครื่องปรับอากาศไม่สามารถติดตั้งในสถานที่ที่มีกําชติดไฟ เนื่องจากกําชที่ติดไฟจะส่งผลให้เครื่องปรับอากาศเกิดไฟใหม้

- ติดตั้งเบรคเกอร์ชนิดป้องกันกระเสร็วไหล เนื่องจากไฟฟ้าสามารถลัดวงจรได้หากปราศจากเบรกเกอร์

- ติดตั้งสายกราวนด์ทุกครั้ง ห้ามต่อสายกราวนด์เข้ากับท่อกําซ, ที่ยื้น้ําแห่งไฟหรือสายโทรศัพท์ สายกราวนด์

- เลือกขนาดท่อจ่ายให้เป็นไปตามข้อกำหนดเพื่อประสิทธิภาพที่ดี และป้องกันปัญหาสารทำความเย็นร่วม

- สายไฟ สายไฟเครื่องปรับอากาศให้เลือกตามมาตรฐานข้อำหนดกระทรวงอุตสาหกรรม และมาตรฐานสายไฟ

•

• สำแหน่งติดตั้งเครื่องปรับอากาศควรจะอยู่ในสถานที่ที่ระบายความร้อนได้สะดวกและฝ่ายต่อการซ่อมแซม ดูแลบํารุงรักษา
- ตําแหน่งติดตั้งเครื่องปรับอากาศไม่ควรจะอยู่ในสถานที่ ดังต่อไปนี้

(1) สถานที่ที่มีคราหนังนั่นเครื่องจักร หรือบัญชันอื่น ๆ

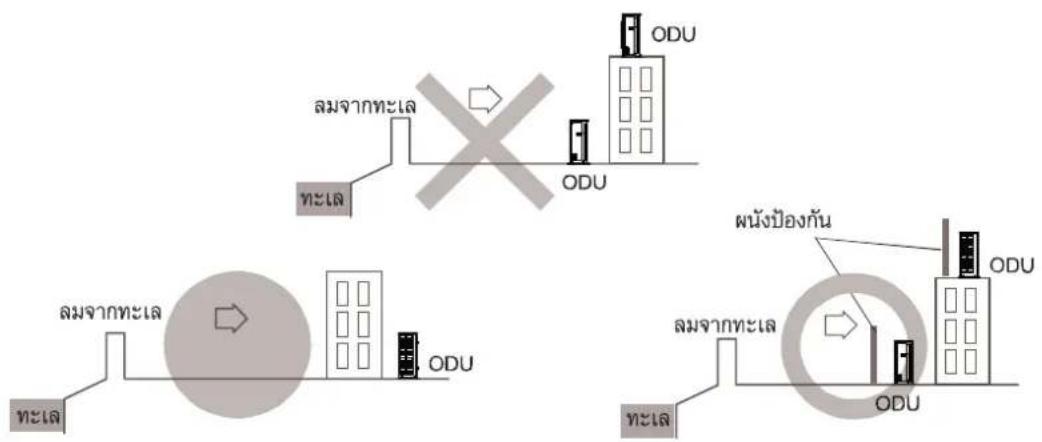

(2) สถานที่ไกลัทะลที่ชึ่งมีความเค็มในอากาศสูง

(3) สถานที่ไกลกําชชลฟอร์

(4) สถานที่ในเรือ

(5) ในครัวหรือสถานที่ที่มีความขึ้นสูง หรือแรงดันสูง

(6) ใกล้เครื่องใช้ไฟฟ้าที่ส่งผ่านสัญ ญานคลื่นแม่หลักไฟฟ้า

(7)ไกลแหล่งกรต,อัลคาไรต์

- เลือกสถานที่ให้สอดคุล้อง ดังนี้

(1) สามารถรองรั้งปั่นักเครื่องปรับอากาศอย่างมั่นคง ไม่เกิดการสั่นสนท้อนหรือเสียง

(2)เสียงจากเครื่องภายนอกไม่รบกวนเพื่อนบ้าน ควรเลือกตําแหน่งที่เหมาะสม

(3)ไม่มีวัสดุอื่นใดก็ดขวางทางลมของเครื่องเอาท์คอร์

ข้อควรระวัง

(1) ระยังไม่ให้มีอุปกรณ์เครื่องมือเข้าไปในเครื่องปรับอากาศ ในขณะำลังเปิดเครื่อง
(2) ภายหลังติดตั้งเรียบร้อย ให้อธิบายฟังก์ชันการใช้งานและข้อมูลที่จําเป็นต่อลูกค้า
(3) ให้ลูกค้าเก็บคู่มือการติดตั้งเพื่อใช้อ้างอิงในอนาคตหากมีการซ่อมแซมหรือเคลื่อนย้าย

ทลพงตัดิตรากง่นหไปตกอีล

นอีตweit

- ติดตั้งในสถานที่ที่สามารถรู้น้ำหนักเครื่องอินดอร์แลยนั่นคงแข็งแรง

วัตถ์

• ห้ามติดตั้งเครื่องในแหล่งไกลักกําชร่วว
• ห้ามติดตั้งเครื่องใกล้แหล่งความร้อน
• ติดตั้งเครื่องในสถานที่ไม่ให้เต็จตําว่า 10 ขวบเข้ามาเล่นได้

พิจารณาทำแหน่งการติดตั้งเพลงกับลูกค้าดังต่อไปนี้

(1) ติดตั้งเครื่องอินคอร์กับพื้นที่ำแพงที่มั่นคง ไม่มีการสั่นสนท้อน
(2) ต้องไม่มีสิ่งก็ดขวางทั้งต้านลมเข้าและสมออก และสามารถกระจายลมทั่วถึง
(3) ห้ามติดตั้งเครื่องในสถานที่ที่ปะผนดดโดยตรง
(4) ติดตั้งเครื่องในตาแหน่งที่สามารถต่อเข้ากับเอาห์ดอร์ได้ง่าย
(5) ติดตั้งเครื่องโดยที่ที่ยังสามารถไหลออกได้อย่างสะดวก
(6) ผื้อพื้นที่สำหรับการซ่อมแซม ดูแลป์รุงรักษา
(7) ติดตั้งเครื่องในสถานที่ที่สามารถอดล้างพิวเตอร์ได้ง่าย

อุปกรณ์สำหรับงานติดตั้ง

รายละเอียดขั้นส่วนต้านล่างเป็นขั้นส่วนที่มาพร้อมเครื่อง ขั้นส่วนที่มาพร้อมเครื่อง

เทปการ

สกรู

สัมพิ

ฉนวนห้มกันความร้อน

ตัวครอบรูท่อ

พตั

แคลมป์พลาสติก

พื้นที่สำหรับการซ่อมแซม ปํารุงรักษา

สำหรับการติดตั้งแอร์แขวน ซิดติดผ้า

เครื่องอินดอร์ >3" (80 mm.) >6" (150 mm.)

M >0.4" (10 μm.)

สำหรับการติดตั้งแอร์แขวน แบบมีการแขวนครั่งตัว

เครื่องอินดอร์ >3" (80 มม.) >6" (150 มม.)

Φ50 >0.4" (10 μm.)

รอดนิองอร์คงตัดติด

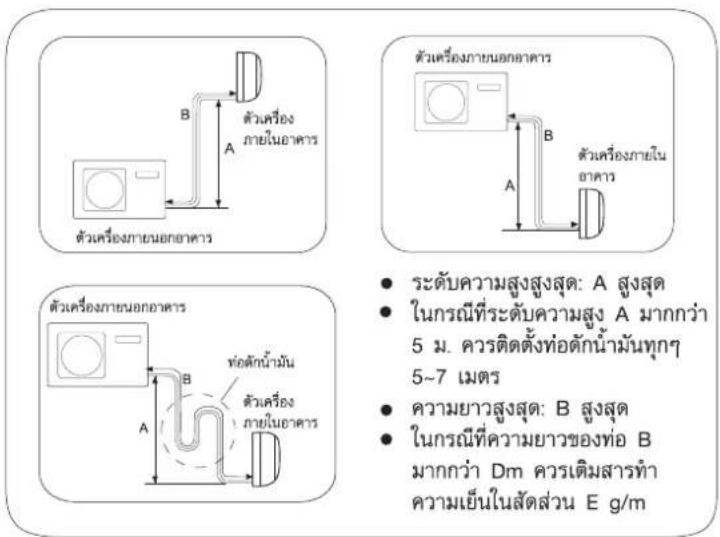

ระยะต่อที่เป็นไปตามข้อกำหนด

รุ่น	เส้นผ่านศูนย์กลาง		เดินท่อไกลสูงสุด	ความแตกต่างระหว่าง | DODU
	ท่อของเหลว	ทอก็าช
HCFI-13CSR32F(C)	6.35 มม.	9.52 มม.	15 ม.	10 ม.
HCFI-18CSR32F(C)	6.35 มม.	12.7 มม.	20 ม.	10 ม.
HCFI-25CSR32F(C)	9.52 มม.	15.88 มม.	20 ม.	10 ม.
HCFI-30CSR32F(C)HCFI-30DSR32F(C)HCFI-36DSR32F(C)HCFI-30DTR32F(C)HCFI-36CS(T)R32F(C)	9.52 มม.	15.88 มม.	30 ม.	20 ม.
HCFI-40CS(T)R32F(C)HCFI-48CS(T)R32F(C)	9.52 มม.	15.88 มม.	50 ม.	30 ม.

ติดตั้งเครื่องปรับอากาศ ดังนี้

1. ถอดกรีวต้านลมเข้าและฟ่าครอบด้านข้าง

(1)เปิดกรีวด้านลมเข้า
(2) ถอดฝากรอบด้านช้าง (ด้านขวาและด้านช้าย)
(3) เครื่องปรับอากาศรุ่นนี้สามารถใส่แผ่นฟอกอากาศต้านลมเข้าได้

กรีวด้านลมเช้า

ตัวครอบด้านข้าง A ตัวครอบด้านข้าง A (ด้านขวา) (ด้านซ้าย)

ทำการเปิดกรีวด้านลมเข้าออก

(1) กตสวิตซ์โดยมีทิศทางตามรูป ลูกศรสลง (อ้างอิงภาพ 1)
(2) เปิดกริวด้านลมเข้าออกโดยอ้างอิงตามลูกศร (อ้างอิงภาพ 2)

2 1

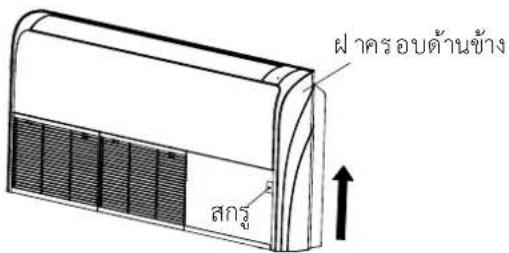

ถอดฝ่าครอบด้านช้างออก

(1) ถอดสกรุออก
(2) กตฟ่าครอบโดยอ้างอิงตามลูกศรนี้
(3) ถอดฟ่าครอบด้านช้างออก

ฝ่าครอบด้านข้าง สกรุ้น

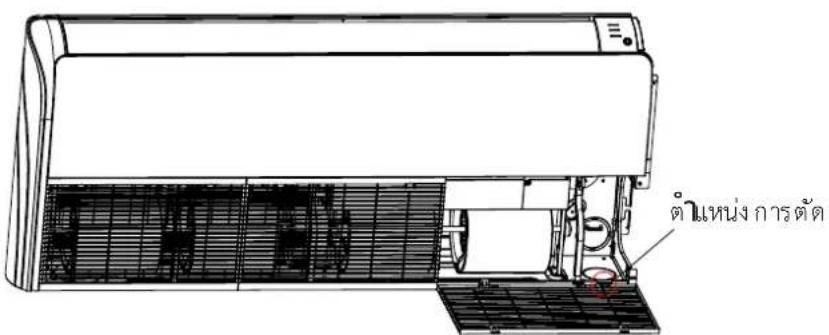

ตัดกรีวด้านลมเข้าสำหรับท่อน้ําที่ง

1. เครื่องมือ: มีดหรือคัดเตอร์
2. ตัดกรัวด้านลมเข้าออกก่อนติดตั้งที่นี้ทึ่ง จากนั้นเดินที่นี้ทึ่งผ่านรู ตามภาพด้านล่าง

ตําแหน่งการตัด

ภายหลัง กอัตรา

ติดตั้งท่อนี้ทั้งและต่อท่อ

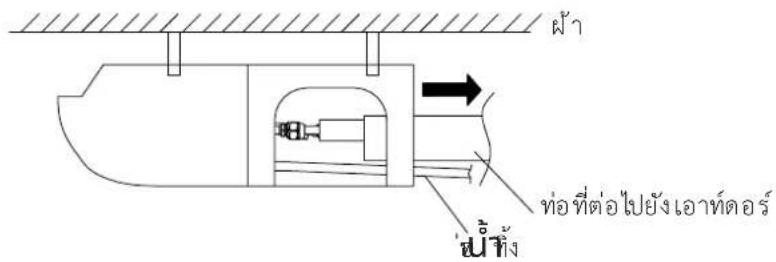

1. เมื่ออินคอร์ถูกติดตั้งในผ้า การติดตั้งเป็นไปตามภาพ

ผ้า ท่อที่ต่อไปยังเอาห์ดอร์ น้ําหัง

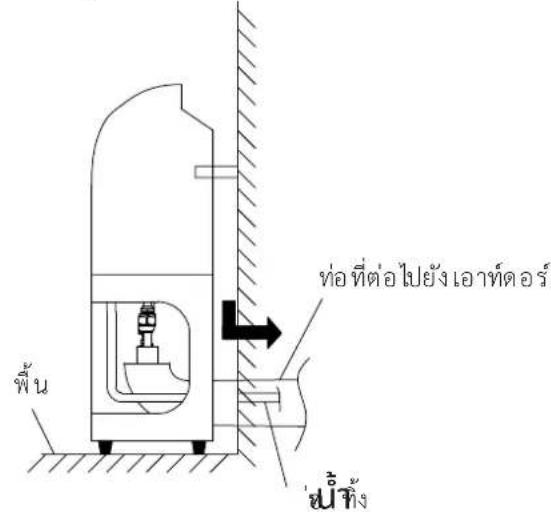

1. เมื่ออินคอร์ลูกติดตั้งแบบตั้งพื้น การติดตั้งเป็นไปตามภาพ

พื้น ท่อที่ต่อไปยังเอาห์ตอร์ มั่นทั้ง

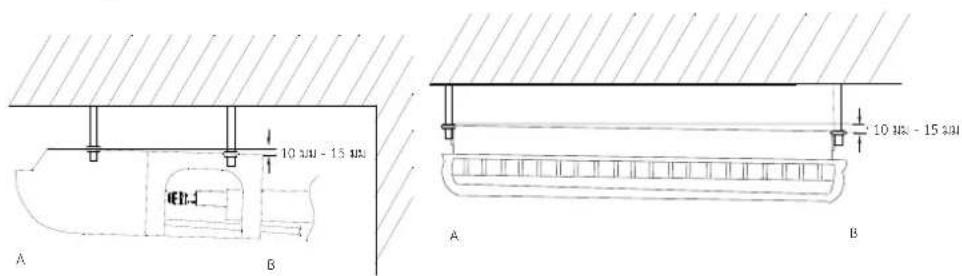

ข้อควรระวัง

อินคอร์ลูกติดตั้งในผ้าให้ ด้าน Bต่อว่าด้าน A การติดตั้งเป็นไปตามภาพ

10 μm - 15 μm 10 μm - 15 μm A B A B

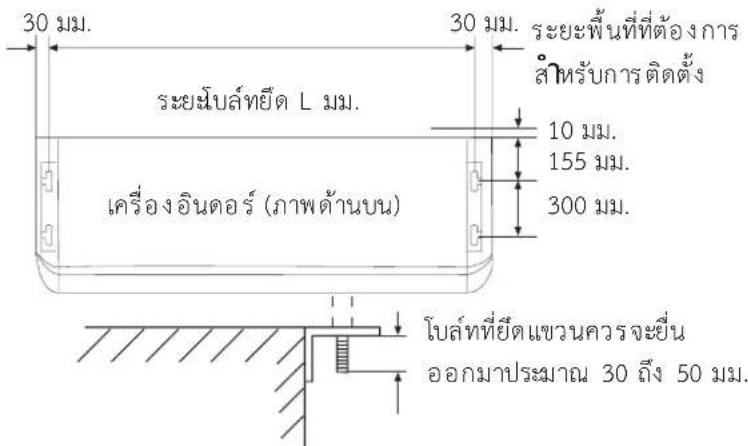

2. ตําแหน่งการย็ดโบล์ทในการแขวนใต้ผ้า

30 mm. 30 mm. ระยะพื้นที่ต้องการ สำหรับการติดตั้ง 10 mm. 155 mm. 300 mm. ระยะนิบล์ทยีด L mm. เครื่องอินคอร์ (ภาพด้านบน) โบรล์ที่ยึ่งแขวนควรจะยื่น ออกมาประมาณ 30 ถึง 50 mm.

###	L
HCFI-13CSR32F(C)HCFI-18CSR32F(C)	880
HCFI-25CSR32F(C)HCFI-30CSR32F(C)HCFI-30DSR32F(C)HCFI-36DSR32F(C)HCFI-30DTR32F(C)HCFI-36CS(T)R32F(C)	1204
HCFI-40CS(T)R32F(C)HCFI-48CS(T)R32F(C)	1530

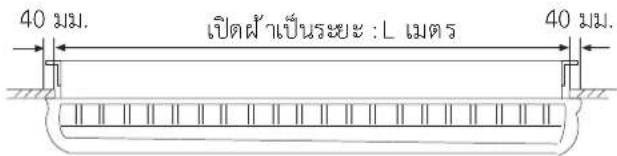

สำหรับการติดตั้งแบบฝังในฝ้าครึ่งหนึ่ง

การแขวนยืดระยะปัลท์ให้เป็นไปตามภาพด้านล่างนี้

40 มม. เปิดฝ้าเป็นระยะ : L เมตร 40 มม.

วัฒนาร

เปิดผ้าเป็นระยะ 640 mm. 15 mm. คําผู้증ร์

โบล์ที่ยัดแขวนควรจะยื่น ออกมาประมาณ 30 ถึง 50 มม.

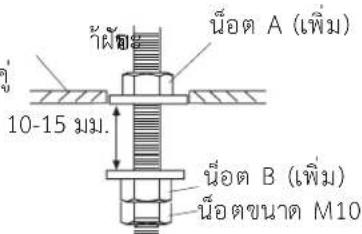

3. เจาะรูเพื่อยืดแขวนโบล์ท

(1) เจาะรุขนาดเส้นผ่านศูนย์กลาง 25 มม. ที่ตําแหน่งแขวนยัดโบล์ท ใช้นื้อตขนาด M10 ยึดแบบคู่
(2) ติดตั้งโบล์ทและยีดนื้อต A และ B ขนาด M10 ในโบล์ทแต่ละตําแหน่งความแข็งแรงของโบล์ท: 980 - 1,470 นิวตัน (100-150 กิโลกรัม.แรง)

นื้อต A (เพิ่ม) 10-15 มม. นื้อต B (เพิ่ม) นื้อตขนาด M10

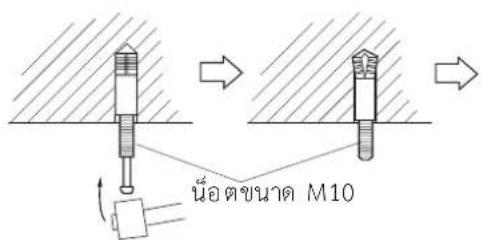

ถ้าใช้โบล์ทแบบพลุกฝัง

(1) เจาะรูเพื่อฝังโบล์ทแบบพลุกในตําแหน่งของรูเครื่องขาย็ด
(2) ติดตั้งโบล์ทแบบพลุก จากนั้นขันด้วยเนื้อต “B” ด้วยนื้อตขนาด M10 ในแต่ละโบล์ท ความแข็งแรงของโบล์ท: 980-1,470 นิวต้น (100-150 กิโลกรัม.แรง)

น่อตขนาด M10

นื้อต B (เพิ่ม) นื้อตขนาด M10 10-15 มม.

งัติตรากนอตนขี้

^* รอดนิองอรี่คงตัดตํา.4

(1) ยกเครื่องซื้นและแขวนไปยังโบล์ที่ยี่ตไว้ตาม Dentalแห่งก่อนหน้านี้ทั้งสี่ตําแหน่งและล้อนถอยเครื่องมาด้านหลัง
(2) ขันนื้อต ‘B’ ให้แน่น ด้วยนื้อตขนาด M10 ตรวจสอบเพื่อความมั่นใจอีกครั้ง ว่าไม่เลื่อนลอยหลังกลับ

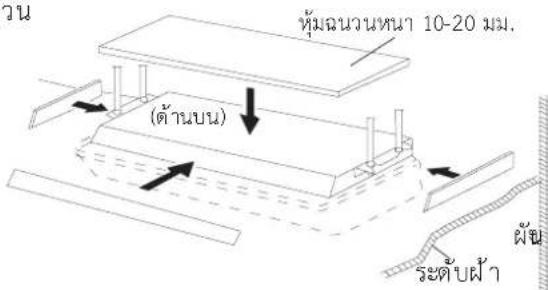

สำหรับการติดตั้งแบบฝังในฟ้าครึ่งหนึ่ง

เมื่อทำการติดตั้งเครื่องอินดอร์แบบฝังในฟ้าครึ่งหนึ่ง ตรวจสอบให้นชัดว่าได้ติดฉนวน หุ้มครอบทุกต้านปั่วสามารถหยดออกมาจากเครื่องได้นื่องจากเกิดการควบแน่น หากไม่ได้ทำการหุ้มฉนวน

ข้อควรระวัง

ตรวจสอบระดับของท่อปั่วทึ้งให้ลาดเอี่ยงในอัตราส่วน 1/100 หรือ 1/50 มิฉะนั้นจะแก่ปั่วหลย้อนกลับ

### ###

บัติชา พันธ์มิ พันธ์มิ

หุ้มลวนวนหนา 10-20 mm. (ต้านบน) ระดับผ้า ฝันนี้

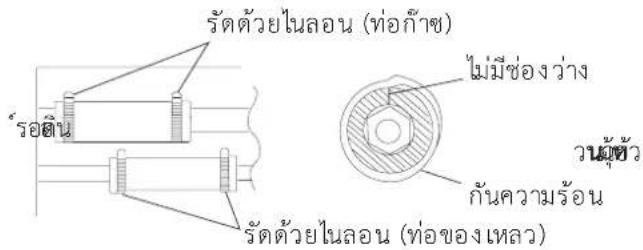

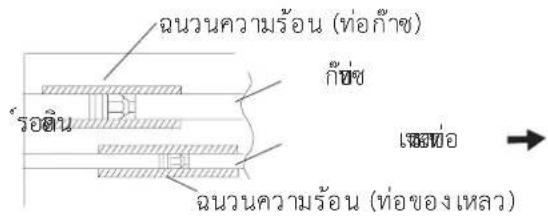

5. รัดปิดต้วยฉนวนความร้อน

ภายหลังตรวจสอบการรั่วแล้ว หุ้มถนนบริเวณทั้งสองท่อ (ท่อของเหลวและท่อก๊าซ) ของอินตอร์บริเวณปลายยึดกันด้วยเทปไวนิลไม่ให้มีช่องว่าง โดยรัดด้วยสายรัดในลอนอิกซั้น

รวนความร้อน (ท่อกําซ) ก็ซ เรียฟอ รวนความร้อน (ท่ของเหลว)

รัตด้วยไนลอน (ท่อกําซ) ร้อย ไม่มีช่องว่าง วนผู้ชัว กันความร้อน รัตด้วยไนลอน (ท่ของเหลว)

หมายเหตุ

เมื่อทำการติดตั้งเครื่องแบบตั้งพื้น ให้ทำการวางยางที่มุมทั้งสี่ด้านยืดด้วยสกรุขนาด 4x16 และแหวนรองใน naïてแหน่งตามภาพ A

และแหวนรองในต์แหน่งตามภาพ เพลทใต้ท้องเครื่อง

A 4:1 ศรุขนาด 4x16 แหวนรอง

งที่น้ำอ่ทยาลพิตี้

• เดินสายที่งให้มีระดับความลาดเอียงระดับของที่ม่ที่งในอัตราส่วน 1/100 หรือ 1/50 และไม่ ให้มีการยกตัวขึ้นหรือำแทรปของท่อ
• ใช้ท่อ PVC (VP25)ขนาดเส้นผ่านศนย์กลางภายนอก 38 มม.
• ระหว่างการติดตั้งท่อน้ําที่ง ระมัดระวังไม่ให้มีแรงดันย้อนกลับของเครื่อง
• เมื่อเดินท่อน้ําทั้งยาว ให้ยืดท่อด้วยตัวซัพพอร์ต
• ห้ามทัท่ออากาศแอร์เวนท์
• ห้มฉนวนที่มีความหนาอย่างน้อย 8 มม. ด้านอินคอร์ของท่อน้ําทึ่งให้มิดขิด

ตัวยืดซัพพอร์ต 1.5 - 2.0 เมตร

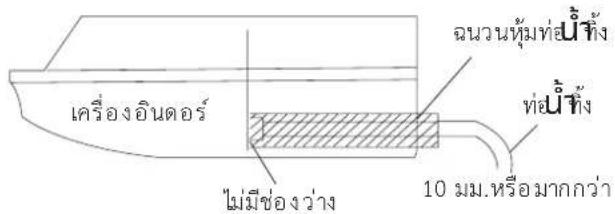

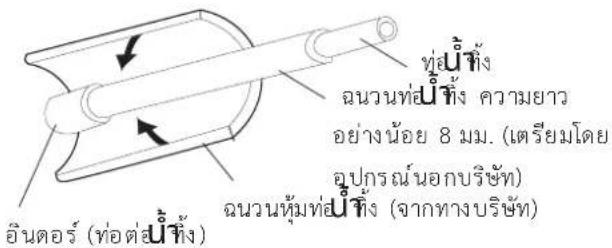

งที่น้ำอ่ TMุสนองตัด

ตัดถนนเพื่อปิดท่อนี้ทั้งไม่ให้มีการสัมผัสอากาศโดยตรงเพื่อไม่ให้เกิดหยน้ำ

ที่ยังนี้ทึ้ง ฉวนที่ยังทึ้ง ความยาว อย่างน้อย 8 มม. (เตรียมโดย อุปกรณ์นอกบริษัท) ฉวนหุ้มที่ยังทึ้ง (จากทางบริษัท) อินดอร์ (ท่อต่อนี้ทึ้ง)

เครื่องอินดอร์ ไม่มีช่องว่าง 10 มม.หรือมากกว่า ฉวนหุ้มท่อน้ําทั้ง ท่อน้ําทั้ง

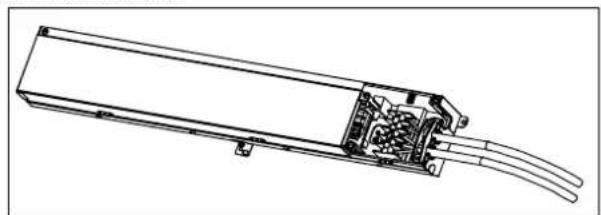

การเดินสายไฟ

A. ต่อสายไฟเข้ากล่อง

(1) ถอดสกรู้ออก

(3) ต่อสายไฟเข้ากล่อง

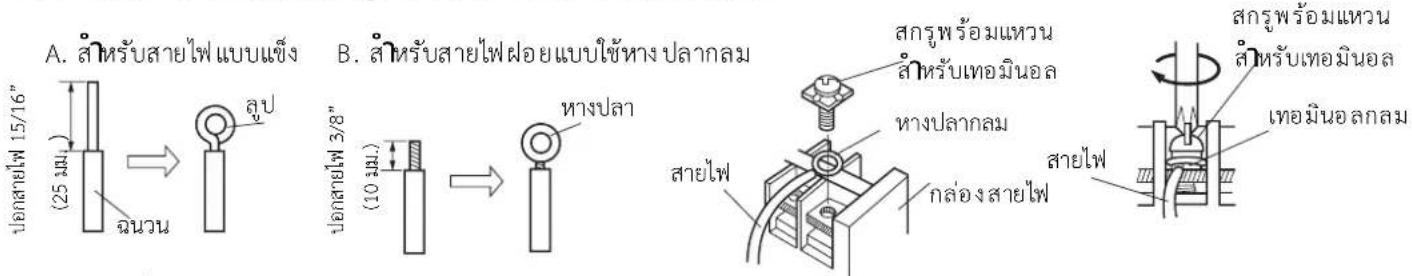

A. สำหรับสายไฟแบบแข็ง

(1) โครงการปกครองนวนสายไฟให้มีความสามารถประมาณ 15/16" (25 มม.) สำหรับสายไฟแบบแข็ง
(2) ใช้ไขดวงขันสกรุบริเวณกล่องสายไฟออก
(3) ใช้คืมปากจึงจากตัดสายไฟให้เป็นลูปกลมพอดีกับขนาดสกรุ
(4) วางบนแผงบอร์ดพร้อมชันสกรูยืดสายไฟเข้ากับบอร์ดให้แน่นด้วยไขควง

B. สำหรับสายไฟฟ่อยแบบใช้ทางปลากลม

(1) ทําการปอกฉนวนสายไฟให้มีความยาวประมาณ 3/8" (10 มม.) สำหรับสายไฟแบบฝอย
(2) ใช้ไขดวงขันสกรุบริเวณกล่องสายไฟออก
(3) ใช้ทางปลาชนิดกลม พร้อมเสียบสายไฟเข้ารุจากนั้งย์ท้ายคีมกดสายไฟ
(4) วางบนแผงบอร์ดพร้อมข้นสกรูยืดสายไฟเข้ากับบอร์ดให้แน่นด้วยไขควง

A. สำหรับสายไฟแบบแข็ง (25 mm) (10 mm) ปลอกสายไฟ 15/16" (25 mm) ฉวน ลูป ปลอกสายไฟ 3/8" (10 mm) ทางปลา สายไฟ สกรุพร้อมแหวน สำหรับเทอมินอล ทางปลากลม กล่องสายไฟ สายไฟ สกรุพร้อมแหวน สำหรับเทอมินอล เทอมินอลกลม

ยืดสายไฟที่ต่อเข้ากล่องไฟด้วยตัวยืด

ภายหลังย์ดสายไฟเข้ากล่องไฟและย์ดเช้ากับตัวย์ด โดยใช้ VW-1, ความหนาขนาด 0.5-1.0 มม. ฉนวน PVC

ประกอบวนทุ้ม แคลมปียืด

ข้อควรระวัง

• จับคู่เรื่องสีของสายไฟที่ต่อเข้ากล่องไฟเอาท์คอร์ให้เป็นสีเดียวกับสายไฟภายในเพื่อป้องกันการสับสน อันสงผลให้เกิดไปฟ้าลัด วงจรหรือระเบิดได้
• ต่อสายไฟเข้ากับคอร์ตกล่องสายไฟให้นแน่นไม่หลวงซึ่ง จะส่งผลต่อประกายไฟได้
• ทําการหุ้มด้วยปอกอนวนหุ้มก่อนเข้ากับคอร์ตกล่องสายไฟอีกชั้น มิฉะนั้นจะเกิดการบาดอันส่งผลให้เกิดไฟรู้ได้
• ต่อสายกราวนด์ทุกครั้ง

ต่อสายไฟระหว่างอินคอร์และอาทัตออร์

(1) ถอดตัวยืดแคลมปีรัดสายไฟออก
(2) ตําเนินการต่อสายไฟให้สอดคล้องกับไดอแกรมการต่อสายไฟ
(3)ต่อสายไฟเข้ากับกล่องสายไฟบริเวณคอร์ดเทอมินอลเอาท์คอร์และอินคอร์
(4) รัดสายไฟเข้ากับคอร์ดรัดสายไฟ
(5) ยืดสายไฟเข้ากับคอร์ตเตอมินอลกล่องไฟด้วยสกรู

ไดอะเกรมการต่อสายไฟ

teomินอลกล่องไฟอินตอร์ teomินอล กล่องไฟเอาท์ตอร์ L N 220V,1PH,50Hz 1 2 3 Y/G 1 2 3 Y/G

เทอมินอลกล่องไฟอินดอร์
เทอมินอล กล่องไฟเอาท์คอร์

123 Y/G 123 Y/G

แหล่งจ่ายไฟ แหล่งจ่ายไฟ 380V, 3N\~, 50Hz

นอีตำค

• การต่อสายไฟและอุปกรณ์จัดหาและติดตั้งโดยช่าง
• ใช้เบรกเกอร์กับเครื่องปรับอากาศโดยเลี้อกขนาดที่เหมาะสม
• เบรกเกอร์ลูกติดตั้งแบบยืดแน่น แน้นําเบรกเกอร์ชนิดโพลเบรกเกอร์แลมีระยะห่างระหว่างฉนวนกันน้อยที่สุดไผ่ทําว่า 3 มม.
• การต่อสายไฟขนาดสายไฟให้เป็นไปตามข้อกิหนดมาตรฐานเครื่องปรับอากาศในประเทศ
• ติดตั้งเบรกเกอร์ชนิดป้องกันกราแสร่วโดยอ้างอิงตามมาตรฐานข้อำหนดของบริษัท

ข้อควุรระวัง

• การคํานวณขนาดแหล่งจ่ายไฟ คือผ ลรวมของกระแสของจำนวนเครื่องปรับอากาศทั้งหมดและฟฟ้าอื่นๆ หากกระแสรวมแล้วเกินให้เปลี่ยนขนาดของแหล่งจ่ายไฟใหม่
• เมื่อแรงดันไฟฟ้าตํากว่าสเปคเครื่องปรับอากาศให้ติดต่อฝ่ายการไฟฟ้าเพื่อตรวจสอบ

สำหรับการติดตั้งแบบซ่อนไต้ฝ้าครึ่งหนึ่ง

การต่อน้ำเอาอากาศบริสุทธิเข้ามา

1. เจาะผ่นรูนื้อคเอาท์ออกเพื่อนำเอาอากาศบริสุทธิจากภายนอกเข้ามา หากเป็นการติดตั้ง แบบซ่อนโต้ฝ้าครึ่ง หนึ่ง นั้นให้ทําการเจาะรูนื้อคเอาท์ต้านบนแทน

• เมื่อทำการลอดแผ่นเพลมเหล็กออก ให้ Armัดระวังไม่ให้เกิดการเสียหายในอยู่หล่ด้านในและคสภายนอก

• เมื่อทำการลอดแผ่นเพลมเหล็กออก ให้ระมัตระวังการบาดมือ จากคมเหล็ก

• ติดตั้งท่อลมกลม (ออฟชั่น) เพื่อต่อน้ำเอาอากาศบริสุทธิจากภายนอกเข้ามา ถ้าเป็นการ ติดตั้งแบบซ่อนใต้ม้าครึ่งหนึ่งให้ติดตั้งด้านบนแทน

• ต่อท่อลมกลมเข้ากับข้อต่อท่อลมแบบกลม
• ซีลปิดด้วยเทปไวนิล เพื่อไม่ให้อาภาศรั่วไหลออกจากข้อต่อ

ข้อต่อท่อสมกลม (ออฟชั้น)

ข้อต่อท่อสมกลม (ออฟชั้น)

มต่อ

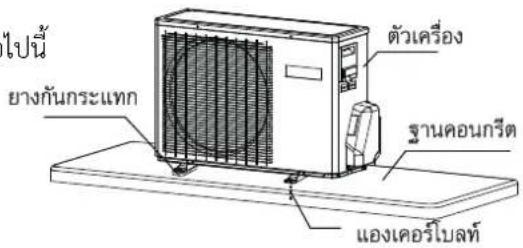

การติดตั้งตัวเครื่องภายนอกอาคาร

! คำเตือน:

▲ ควรติดต่อให้ตัวแทนจำหน่าย หรือเจ้าหน้าที่ที่มีคุณสมบัติเหมาะสมเป็นผู้ดำเนินการติดตั้งให้กับท่าน อย่าพยาขามติดตั้งเครื่องปรับอากาศด้วยตนเอง การติดตั้งที่ไม่เหมาะสมอาจส่งผลให้เกิดการร่วงของน้ำ, ไฟช็อต, เพลิงใหม้ หรือการระเบิด
▲ ติดตั้งเครื่องปรับอากาศตามคำแนะนำในคู่มือการติดตั้งนี้
▲ ใช้อุปกรณ์เสริม และอะไหล่ที่กำหนดไว้สำหรับงานติดตั้งเครื่องปรับอากาศให้เท่านั้น
▲ ติดตั้งเครื่องปรับอากาศในบริเวณที่มีความมั่นคง แข็งแรง สามารถรองรับน้ำหนักของตัวเครื่องได้ดี
▲ งานที่เกี่ยวข้องกับกระแสไฟฟ้าจะต้องดำเนินการตามกฎหมายเปียบของท้องถิ่นภายในประเทศที่เกี่ยวข้อง และปฏิบัติตาม Deployment Lighting Security Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Service Administration and Human Resources Management Service Administration and Human Resources Management Service Administration and Human Resources Management Service Administration and Human Resources Management Service Administration and Human Resources Management Service Administration and Human Resources Management Service Administration and Human Resources Management Service Administration and Human Resources Management Service Administration and Human Resources Management Service Administration and Human Resources Management Service Administration and Human Resources Management Service Administration and Human Resources Management Service Administration and Human Resources Management Service Administration and Human Resources Management Service Administration and Human Resources Management Service Administration and Human Resources Management Service Administration and Human Resources Management Service Administrationand Human Resources Management Service Administration and Human Resources Management Service Administration and Human Resources Management Service Administration and Human Resources Management Service Administration and Human Resources Management Service Administration and Human Resources Management Service Administration and Human Resources Management Service Administration and Human Resources Management Service Administration and Human Resources Management Service Administration and Human Resources Management Service Administration and Human Resources Management Service Administration and Human Resources Management Service Administration and Human Resources Management Service Administration and Human Resources Management Service Administration and Human Resources Management Service Administration and Human Resources Management Service Administration and Human Resources ManagementService Administration and Human Resources Administration and Human Resources Administration and Human Resources Administration and Human Resources Administration and Human Resources Administration and Human Resources Administration and Human Resources Administration and Human Resources Administration and Human Resources Administration and Human Resources Administration and Human Resources Administration and Human Resources Administration and Human Resources Administration and Human Resources Administration and Human Resources Administration and Human Resources Administration and Human Resources Administration and Human Resources Administration and Human Resources Administration and Human Resources Administration and Human Resources Administration and Human Resources Administration and Human Resources Administration and Human Resources Administration and Human Resources Administration and HumanResources, Inc., Ltd., 2018, 2019, 2020, 2021, 2022, 2023, 2024, 2025, 2026, 2027, 2028, 2029, 2030, 2031, 2032, 2033, 2034, 2035, 2036, 2037, 2038, 2039, 2040, 2041, 2042, 2043, 2044, 2045, 2046, 2047, 2048, 2049, 2050, 2051, 2052, 2053, 2054, 2055, 2056, 2057, 2058, 2059, 2060, 2061, 2062, 2063, 2064, 2065, 2066, 2067, 2068, 2069, 2070, 2071, 2072, 2073, 2074, 2075, 2076, 2077, 2078, 2079, 2080, 2081, 2082, 2083, 2084, 2085, 2086, 2087, 2088, 2089, 2090, 2091, 2092, 2093, 2094, 2095, 2096, 2097, 2098, 2099, 2100,H07RN-F
▲ ใช้สายเคบั้ลที่มีความยาวเหมาะสม อย่าใช้สายไฟที่ถูกพันด้วยเทบ หรือปลักพ่วง ไม่เช่นนั้นอาจทำให้เกิดความร้อนสูงเกินไป, ไฟฟ้าช็อต, เพลิงใหม้ หรือการระเบิดได้
▲ สายเคเบี้ลทั้งหมดจะต้องได้รับการรับรองคุณภาพจากยุโรป ในระหว่างการติดตั้ง เมื่อมีการถอดสายเชื่อมต่อ จะต้องแน่ใจว่า ท่านได้ออดสายดินออกเป็นลำดับสุดท้าย
▲ หากก๊าชสารทำความเย็นรั่วออกมาระหว่างการติดตั้ง ให้ระบายอากาศพื้นที่บริเวณนั้นทันที หากสารทำความเย็นสัมผัสกับไฟอาจทำให้เกิดก๊าชพิษได้ จนอาจทำให้เกิดการระเบิด
▲ หลังจากเสร็จลิ้นการติดตั้ง ให้ตรวจสอบการร่วงของก๊าชสารทำความเย็น
▲ เมื่อทำการติดตั้ง หรือย้ายเครื่องปรับอากาศ ต้องแน่ใจว่าได้ทำการแวดคั่ม เพื่อให้แน่ใจว่าไม่มีอากาศอยู่ในวงจร และใช้เฉพาะสารทำความเย็นที่กำหนดเท่านั้น (R32)
▲ ตรวจสอบให้แน่ใจว่าการเชื่อมต่อสายดินนั้นถูกต้อง และเชื่อกื้อได้ อย่าต่อสายดินของตัวเครื่องเข้ากับท่อน้ําประปาหรือท่อนำส่ง แก็ส, สายล่อฟ้า หรือสายดินของโทรศัพท์ การต่อสายดินอย่างไม่ถูกต้องตามมาตรฐานอาจส่งผลให้เกิดไฟฟ้าชื่อตได้
▲ ต้องแน่ใจว่าได้ติดตั้งเบรกเกอร์ป้องกันไฟดูด (เบรกเกอร์ ELCB)
▲เบรกเกอร์ของเครื่องปรับอากาศควรเป็นสวิตช์เปิด/ปิดทุกข้าว ซึ่งมีระยะห่างกันอย่างน้อย 3 มม. ซึ่งหมายความว่าการตัดกระแสไฟฟ้าจะต้องเชื่อมโยงกับการเชื่อมต่อสายไฟ
▲ อย่าใช้วอีเร่งกระบวนการละลายน้ำแข็ง หรือทำความสะอาด นอกเหนือจากที่วิธีการที่แนะนำไว้โดยบริษัทผู้ผลิต
▲ เครื่องจะต้องเก็บไว้ในท้องที่ไม่มีแหล่งกำเนิดประกายไฟ รัศมีโดยรอบของพื้นที่จัดเก็บไม่ควรน้อยกว่า 2.5 ม. (ตัวอย่างเช่น:เปลวไฟ, เตาแก็ส หรือเครื่องทำความร้อนไฟฟ้า)
▲ อย่าเจาะ หรือนำเครื่องใบเผาไพ
▲ โปรดระมัดระวัง เนื่องจากสารทำความเย็นอาจไม่มีกลิ่น
▲ ต้องติดตั้ง, ใช้งาน และจัดเก็บตัวเครื่องไว้ในห้องที่มีพื้นที่พื้นมากกว่า 3 ตร.ม. ห้องควรมีการระบายอากาศที่ดี
▲ สดคล้องกับกฎระเบียบเรื่องการใช้ก้าชภายในประเทศ
▲ อุปกรณ์นี้สามารถใช้งานได้โดยเด็กที่มีอายุ 8 ปีชั้นไป และบุคคลที่มีความบกพร่องทางร่างกาย, ประสาทสัมผัส หรือจิตใจ หรือขาดประสบการณ์หรือความรู้ หากได้รับการดูแลอย่างใกล้ชิด หรือมีการให้คำแนะนำเกี่ยวกับการใช้งานเครื่องอย่างถูกวิธี และเข้าใจถึงอันตรายที่อาจเกิดขึ้นได้ ห้ามไม่ให้เด็กเล่นตัวเครื่อง ห้ามให้เด็กทำความสะอาดและดูแลรักษาตัวเครื่องโดยที่ไม่มีผู้ใหญ่คอยให้คำแนะナーอย่างใกล้ชิด
▲ ท่านไม่สามารถนำเครื่องปรับอากาศไปกำจัดทั้ง หรือแยกขึ้นส่วนได้ตามใจชอบ หากต้องการทั้งเครื่องปรับอากาศ โปรดติดต่อศูนย์บริการของไฮเออร์ เพื่อการดำเนินการกำจัดเครื่องอย่างถูกวิธี
▲ อย่าเก็บขั่วต่อต่างๆ และข้อต่อที่ถูกบานแพลร์ชึ่งสามารถńากลับมาใช้งานÇÃOได้วในอาคาร

ข้อควรระวัง:

▲ ห้ามติดตั้งเครื่องปรับอากาศในสถานที่ที่เสี่ยงต่ออันตรายจากการรั่วไหลของก้าชไวไฟ
ในกรณีที่มีกําชรั่ว หรือการสะสมของกําซอย์ใกล้กับเครื่องปรับอากาศ อาจทำให้เกิดเพลิงใหม่

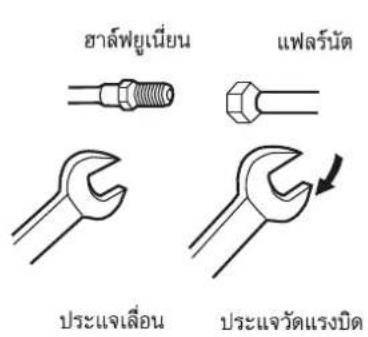

▲ ขันแฟลร์นัดให้แน่นตามวิธีที่กำหนด เช่น การใช้ประแจวดแรงบิด หากขันแฟลร์นัดแน่นเกินไป อาจแตกหลังจากใช้งานเป็นเวลานานทำให้เกิดการรั่วของสารทำความเย็น
▲ ดำเนินการตามขั้นตอนที่เหมาะสมเพื่อป้องกันไม่ให้ตัวเครื่องภายนอกอาคารกลายเป็นที่พักพิงของสัตว์เล็ก สัตว์ขนาดเล็กที่สัมผัสกับชิ้นส่วนที่มีกระแสไฟฟ้า อาจทำให้เครื่องทำงานผิดปกติ, เกิดควัน หรือเพลงใหม่
▲ โปรดรักษาความสะอาดบริเวณรอบๆ ตัวเครื่อง
▲ วงจรสารทำความเย็นจะมือุณหภูมิสูง โปรดเก็บสายไฟที่เชื่อมต่อระหว่างตัวเครื่องให้ท่างจากทอทองแดงที่ไม่หู้ฉวนกันความร้อน
▲ ควรให้ช่างที่มีความชํานาญเท่านั้น เป็นผู้ดำเนินการเกี่ยวกับการใช้งาน, การเติม และการกำจัดสารทำความเย็น

ข้อกำหนดเกี่ยวกับการบรรทุกและการขนถ่าย/การขนส่ง/การจัดเก็บตัวเครื่อง

- ข้อกำหนดเกี่ยวกับการบรรทุกและการขนถ่าย

1) ต้องมีการจัดการผลิตภัณฑ์อย่างระมัดระวังในระหว่างการบรรทุกและการขนถ่าย
2) ไม่อนถุวดให้ใช้วิธีการที่รุนแรง ขาดความระมัดระวัง เช่น การตะ, การขว้าง, การโยน, การกระทก, การดึง และการกลิ่ง
3) ผู้ปฏิบัติงานที่เกี่ยวข้องกับการบรรทุกและการขนถ่ายจะต้องได้รับการฝึกอบรมเกี่ยวกับอันตรายที่อาจเกิดขึ้นจากการจัดการอย่างไม่ถูกวิธี
4) ควรมีการเตรียมพร้อมถังดับเพลิงชนิดผงแห้ง หรืออุปกรณ์ดับเพลิงชนิดอื่นที่เหมาะสมไว้ในจุดที่ทำการบรรทุก และการขนถ่าย
5) บุคลากรที่ยังไม่ผ่านการฝึกอบรมไม่สามารถมีส่วนร่วมในการบรรทุก และขนถ่ายเครื่องปรับอากาศที่มีสารทำความเย็น
6) ก่อนที่จะบรรทุก และขนถ่าย ต้องมีมาตรการป้องกันไฟฟ้าสถิต และไม่สามารถรับโทรศัพท์ระหว่างการบรรทุก และการขนถ่าย
7) ห้ามสูบบุหรี่ และจุดไพรอบฯ เครื่องปรับอากาศ

- ข้อกำหนดเกี่ยวกับการจัดการเรื่องการขนส่ง

1) ปริมาณการขนส่งผลิตภัณฑ์สูงสุดจะถูกกำหนดไว้ตามข้อบังคับในท้องถิ่น
2) ยานพาหนะที่ใช้ลำหรับการขนส่งจะต้องดำเนินการตามกฎหมาย และข้อบังคับท้องถิ่น
3) ยานพาหนะลำหรับการให้บริการหลังการขายโดยเฉพาะจะถูกน้ำมาใช้ลำหรับการบํารุงรักษาเครื่อง และไม่อนุญาตให้มีการขนส่งถังบรรจุสารทำความเย็น และผลิตภัณฑ์แบบไม่มีการป้องกัน
4) ผ่าครอบกันฝน หรือวัสดุป้องกันที่คล้ายกันของยานพาหนะขนส่งจะต้องมีคุณสมบัติน่วงการติดไฟ
5) จะต้องติดตั้งอุปกรณ์เตือนการรั่วของสารทำความเย็นไว้ไว้ภายในช่องแบ่งบิด
6) จะต้องติดตั้งอุปกรณ์ป้องกันไฟฟ้าสถิตไว้ภายในพื้นที่ที่ใช้ในการบรรทุกผลิตภัณฑ์ของยานพาหนะขนส่ง
7) ควรมีการเตรียมพร้อมถังดับเพลิงชนิดผงแห้ง หรืออุปกรณ์ดับเพลิงชนิดอื่นที่เหมาะสมไว้ในไว้ในห้องคนขับ
8) Dubaiสัม-ชาว หรือแดง-ชาวสะท้อนแสงจะลูกติดไว้ที่ด้านข้าง และข้างท้ายยานพาหนะขนส่งเพื่อเตือนไหยานพาหนะคันหลังคอยรักษาระยะห่าง
9) ยานพาหนะขนส่งต้องวิ่งด้วยความเร็วคงที่ หลีกเลี่ยงการเร่ง/ลดความเร็วแบบกะทันหัน
10) สารติดไฟ หรือลิ่งของที่มีไฟฟ้าสถิต ไม่สามารถขนส่งพร้อมกันได้
11) ควรหลักเลี่ยงพื้นที่มีอุณหภูมิสูงระหว่างการขนส่ง และจะต้องมีมาตรการระบายความร้อนที่จำเป็น ในกรณีที่อุณหภูมิภายในห้องที่ใช้บรรทุกผลิตภัณฑ์สูงเกินไป

- ข้อกำหนดเกี่ยวกับการจัดเก็บ

1) บรรจุภัณฑ์สําหรับการเก็บอุปกรณ์ที่ลูกน้ํามาใช้งานจะต้องไม่ก่อให้เกิดการรั่วของสารทำความเย็นอันเนื่องมาจากความเสียหายของอุปกรณ์ที่เก็บไว้ว ด้านใน
2) ปริมาณสูงสุดของอุปกรณ์ที่อนุญาตให้จัดเก็บไว้ด้วยกันจะลูกกำหนดตามข้อบังคับท้องถิ่น

- ข้อควรระวังเกี่ยวกับการติดตั้ง

★ พื้นที่ห้องที่ติดตั้งเครื่องปรับอากาศที่ใช้สารทำความเย็น R32 จะต้องไม่น้อยกว่าขนาดพื้นที่ขั้นต่ําที่ระบุไว้ในตารางด้านล่างนี้ เพื่อหลีกเลี่ยงปัญหาด้านความปลอดภัยที่อาจเกิดขึ้นจากระดับความเข้มขันของสารทำความเย็นภายในห้องเกินชีดจำกัด ที่มาจากการรั่วของสารทำความเย็นในระบบทำความเย็นของตัวเครื่องภายในอาคาร
★ เมื่อข้อต่อปากแตรของสายเชื่อมต่อกูกยืดไว้ว อาจไม่สามารถใช้งานได้อ็ก (อาจกระทบกับความมิดชิตของอากาศ)
★ สายเชื่อมต่อทั้งหมดที่จะนํามาใช้งานล้าหรับตัวเครื่องภายใน/ภายนอกอาคาร จะต้องมีคุณสมบัติตรงตามที่กำหนดไว้ในชั้นตอนการติดตั้ง และ คำแนะนําการใช้งาน

พื้นที่ห้องขั้นต่ำ

ชนิด	LFLkg/m3	hvm	ปริมาณการติมสารทําความเย็นทั้งหมด/กก.พื้นที่ห้องขันต่ํา/ตร.ม.
R32	0.306		1.224	1.836	2.448	3.672	4.896	6.12	7.956
		0.6		29	51	116	206	321	543
		1.0		10	19	42	74	116	196
		1.8		3	6	13	23	36	60
		2.2		2	4	9	15	24	40

ปริมาณการเติมสารทำความเย็นสูงสุด (M)

ชื่อรุ่นของตัวเครื่อง	M kg
HCFF-I-3CSRS2C(2)C(F)	1.2
HCFF-I-8CSRS2C(2)C(F)	1.8
HCFF-I-5CSRS2C(2)C(F)	1.8
HCFF-I-6CSRS2C(2)C(F)HCFF-I-6CSRS2C(2)C(F)	2.2
HCFF-I-6CSRS2C(2)C(F)HCFF-I-6CSRS2C(2)C(F)	2.6

ชื่อรุ่นของตัวเครื่อง	M kg
HCFFB608B32C(2)C(F)HCFFB608B32C(2)C(F)	2.6
HCFFA005B32C(2)C(F)	2.8
HCFFA005B32C(2)C(F)	2.8
HCFFA808B32C(2)C(F)	2.8
HCFFA808B32C(2)C(F)	2.8

- การตระหนักถึงความปลอดภัย

1. ขั้นตอน: การปฏิบัติงานต้องเป็นไปตามขั้นตอนตามที่มีการควบคุม เพื่อลดความเสี่ยงที่อาจเกิดขึ้นได้

2. พื้นที่: ควรมีการแบ่งแยกพื้นที่อย่างเหมาะสม และหลักเลี่ยงการปฏิบัติงานในพื้นที่ปิด

ก่อนเปิดระบบทำความเย็น หรือก่อนที่จะปฏิบัติงานที่มีความร้อน ต้องมั่นใจในเรื่องของการระบายอากาศที่ดีของพื้นที่ทำงาน

1. การตรวจสอบในสถานที่ติดตั้ง: จะต้องตรวจสอบสารทำความเย็น

2. การควบคุมเพลิงใหม่: ควรมีถังดับเพลิงไว้ใกล้ฯ และไม่อนุญาตให้มีแหล่งกําเนิดไฟ หรือมีอุณหภูมิสูง ควรมีการติดเครื่องหมาย “ห้ามสูบทุหรี่”

- การตรวจสอบอุปกรณ์ที่จัดมาให้

1. ตัวเครื่องภายในอาคาร: ในไตรเจนจะลูกปิดผนึกไว้ระหว่างการจัดส่งตัวเครื่องภายในอาคาร (อยู่ในอีวาพอเรเตอร์ (คอยลี่เย็น)) และเครื่องหมายสีแดงที่ด้านบนของฝาปิดผนึกพลาสติกสีเขียวบนท่ออากาศระเหยของตัวเครื่องภายในอาคารจะต้องตรวจสอบก่อนหลังจากแกกล่อง ในกรณีที่เครื่องหมายลูกยกขึ้น แสดงว่าในไตรเจนยังคงปิดผนึกอยู่ หลังจากนั้น ให้กดฝาปิดผนึกพลาสติกสีตําที่ช้อต่อของท่อของเหลวระเหยของตัวเครื่องภายในอาคารเพื่อตรวจสอบว่ายังคูมมีในไตรเจนอยู่หรือไม่ ในกรณีที่ไม่มีการพ่นในไตรเจนออกมา ตัวเครื่องภายในอาคารอาจมีการร่วม และไม่อนุญาตให้ติดตั้ง

2. ตัวเครื่องภายนอกอาคาร: จะต้องยืดอุปกรณ์ตรวจสอบจับการรั่วเข้าไปในกล่องบรรจุตัวเครื่องภายนอกอาคาร เพื่อตรวจสอบว่าสารทำความเย็นรู้ หรือไม่ หากพบว่ามีการรั่วของสารทำความเย็น จะไม่ได้รับอนุญาตให้ทำการติดตั้ง และจะต้องส่งตัวเครื่องภายนอกอาคารไปยังแผนกซ่อมบํารุง

- การตรวจสอบสภาพแวดล้อมการติดตั้ง

1. พื้นที่ห้องต้องมีขนาดไม่น้อยกว่าพื้นที่ที่ระบุไว้ในป้ายเดือนของตัวเครื่องภายในอาคาร

2. การตรวจสอบสภาพแวดล้อมโดยรอบของสถานที่ติดตั้ง: ตัวเครื่องภายนอกอาคารของเครื่องปรับอากาศที่มีสารทำความเย็นที่ติดไฟใต้ ไม่สามารถติดตั้งภายในห้องที่ปิดทีบ

3. หลักเสี่ยงการติดตั้งแหล่งจ่ายไฟ, สวิตช์ หรือสิ่งของที่มีอุณหภูมิสูงอื่นๆ เช่น วัตถุที่มีเปลวไฟ และเครื่องทำความร้อนที่ใช้น้ํามันไวร์ที่ด้านล่างของตัวเครื่องภายในอาคาร

4. แหล่งจ่ายไฟจะต้องมีการติดตั้งสายดินที่เชื่อกือได้

5. ในขณะที่เจาะผนังด้วยสว่านไฟฟ้า ต้องมีการตรวจสอบให้แน่ใจก่อนว่ามีท่อน้ํา/ไฟฟ้า/ก๊าซฝงไว้ในผนังหรือไม่ ขอแนะนําให้ใช้รูที่เจาะทะลุผนังไว้แล้ว

- หลักการความปลอดภัยของการติดตั้ง

1. สถานที่ติดตั้งต้องมีการระบายอากาศที่ดื่อยู่เสมอ (เปิดประตูและหน้าต่าง)

2. ห้ามมีเปลวโพ หรือแหล่งความร้อนที่มีอุณหภูมิสูง (รวมถึงการเชื่อม, การสูบบุหรี และเตาอบ) ที่สูงกว่า 548°C อยู่ภายในขอบเขตของสาร ทำความเย็นไวโพ

3. ต้องมีมาตรการป้องกันไฟฟ้าสถิต เช่น การรวมใส่เสื้อผ้าฝ่าย และถุงมือผ้าฝ่าย

4. สถานที่ติดตั้งจะต้องสะดวกล้าหรับการติดตั้ง หรือบํารุงรักษา และอยู่ท่างจากแหล่งของความร้อน และสภาพแวดล้อมที่สามารถติดไฟ และเกิดการเผาใหม่ได้ง่าย

5. Inกรณีที่สารทำความเย็นของตัวเครื่องภายในอาคารรั่วระหว่างการติดตั้ง จะต้องปิดวล์วของตัวเครื่องภายนอกอาคารทันที่ และจะต้องเปิดหน้าต่าง และต้องอพยพผู้ปฏิบัติงานทั้งหมดออกจากสถานที่ หลังจากจัดการสารทำความเย็นที่ร้อยอกมาแล้ว จะต้องตรวจจับระดับความเข้มชันของสารทำความเย็นภายในอาคาร ไม่อนญาตให้ดําเนินการใดๆ จนกว่าจะอยู่ในระดับที่ปลอดภัย

6. ในกรณีที่ผลิตภัณฑ์เกิดความเสียหาย จะต้องจัดส่งไปยังจุดบํารุงรักษา ไม่อนุญาตให้เชื่อมท่อสารทําความเย็นในสถานที่ของผู้ใช้

7. ตําแหน่งการติดตั้งเครื่องปรับอากาศจะต้องสะดวกลำหรับการติดตั้งหรือบ่ารุงรักษา หลีกเลี่ยงลิงก็ดขวางรอบๆ ช่องดูดอากาศเช้า/ระบายอากาศของตัวเครื่องภายในอาคาร/ภายนอกอาคาร และพยาขามอย่างที่มีเครื่องใช้ไฟฟ้า, สวิตซ์ไฟ, เต้าเสียบปลักไฟ, ของมีค่า และผลิตภัณฑ์ที่มีอุณหภูมิสูงในบริเวณโดยรอบตัวเครื่องภายในอาคาร

ห้ามมีแหล่งกำเนิดไพรอบๆ สถานที่ติดตั้ง

สถานที่ติดตั้ง

เสื้อผ้าฝ่าย

ถุงมือป้องกันไฟฟ้าสถิต

ระวังไฟฟ้าสถิต

แว่นตากันลม/ผุ่น

อ่านคู่มือการใช้งาน

อ่านคู่มือทางเทคนิค

คู่มือการใช้งาน; คำแนะนำการใช้งาน

- ข้อกำหนดด้านความปลอดภัยทางไฟฟ้า

หมายเหตุ:

1. ต้องสังเกตสภาวะแวดล้อม (อุณหภูมิห้อง, แสงแตกที่ส่องลงมา และน้ำฝน) ระหว่างการเดินสายไฟฟ้า และต้องมีมาตรการป้องกันที่มีประสิทธิภาพ
2. สายทองแดงที่ใช้เป็นสายไฟ และสายเชื่อมต่อต้องมีคุณสมบัติตรงตามมาตรฐานในท้องถิ่น
3. ทั้งตัวเครื่องภายในอาคาร และตัวเครื่องภายนอกอาคารจะต้องติดตั้งสายดินอย่างถูกต้อง เชื่อก็อได้
4. จะต้องทำการเดินสายไฟลำหรับตัวเครื่องภายนอกอาคารก่อน และตามด้วยตัวเครื่องภายในอาคาร สามารถเปิดเครื่องปรับอากาศหลังจาก เชื่อมต่อสายไฟ และท่อเสร็จสมบูรณ์แล้วเท่านั้น
5. ต้องใช้วงจรกระแสไฟย่อยตามที่กำหนด และต้องติดตั้งอุปกรณ์ป้องกันกําชร่วที่มีประสิทธิภาพ

- ข้อกำหนดเรื่องการรับรองคุณสมบัติของผู้ติดตั้ง

ผู้ที่ติดตั้งเครื่องปรับอากาศจะต้องมีเอกสารใบรับรองที่เกี่ยวข้อง ตามกฎหมาย และกฎระเบียบที่บังคับใช้ภายในประเทศ

- การติดตั้งตัวเครื่องภายในอาคาร

1. การยิดตัวเครื่อง และทิศทางของการเดินท่อ

ในกรณีเชื่อมต่อท่อน้ําซ้าย/ขวาลำหรับตัวเครื่องภายในอาคาร หรือในกรณีที่ส่วนของอีวาพอเรเตอร์ (คอยล์เย็น) ของตัวเครื่องภายในอาคาร และปากแตรของท่อเชื่อมต่อไม่สามารถขยายไปยังด้านนอกอาคารเพื่อทำการติดตั้ง ท่อเชื่อมต่ojะต้องเชื่อมต่อกับอินเตอร์เฟสท่ Orะเหยของตัวเครื่องภายในอาคารในกระบวนการของปากแตร

2. ทิศทางของการเดินท่อ

ในระหว่างการจัดวางท่อเชื่อมต่อ, ท่อน้ําทั้ง และสายเชื่อมต่อ ให้วางท่อน้ําทั้ง และสายเชื่อมต่อที่ด้านล่างและด้านบนตามลำดับ ไม่สามารถพันสายไฟไว้กับสายเชื่อมต่อได้ ท่อน้ําทั้ง (โดยเฉพาะอย่างยิ่งภายในห้อง และตัวเครื่อง) จะต้องพันได้ด้วยวัสดุ downtownวนกันความร้อน

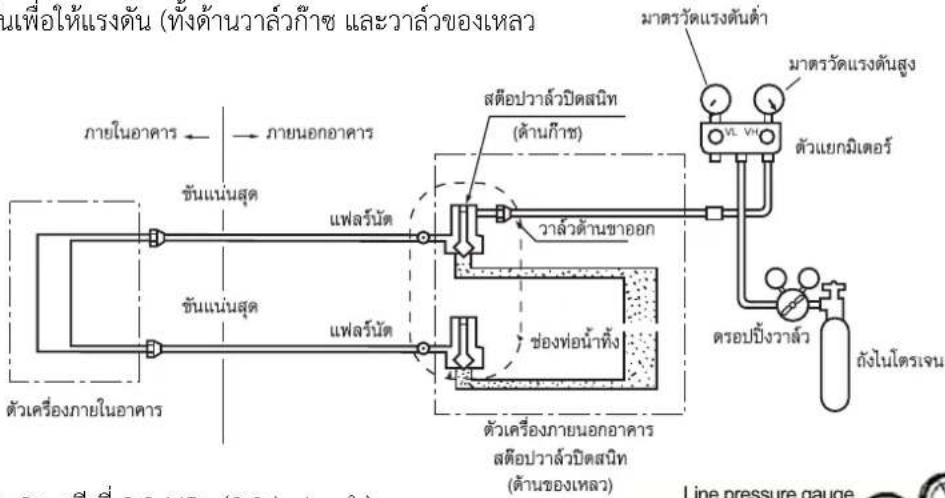

3. การเติมในโทรศเจนเพื่อรักษาแรงดัน และการตรวจทหารอยร่วง

หลังจากเชื่อมต่ออีวาพอเรเตอร์ (คอยล์เย็น) ของตัวเครื่องภายในอาคารเข้ากับท่อเชื่อมต่อ (หลังจากเชื่อมแล้ว) จะต้องเดิมในโทรศัม captured via 4.0MPa ภายในอีวาพอเรเตอร์ และท่อที่เชื่อมต่อกับอีวาพอเรเตอร์โดยใช้ถังบรรจุในโทรศัม captured via 4.0MPa ภายในอีวาพอเรเตอร์ และท่อที่เชื่อมต่อกับอีวาพอเรเตอร์โดยใช้ถังบรรจุในโทรศัม captured via 4.0MPa ในโทรศัม captured via 4.0MPa เพื่อตรวจหารอยรู้โดยใช้น้ําสมู หรือสารละลายสําหรับการตรวจหารอยรู้ แรงดันจะต้องคงระดับนานกว่า 5 นาที จากนั้นจึงจะสังเกต เห็นว่ามีการลดลงของแรงดันในระบบหรือไม่ ในกรณีที่แรงดันลดลง แสดงว่ามีรอยรู้ หลังจากจัดการกับจุดรู้แล้ว จะต้องดําเนินการตามขั้นตอน ช้างตันชั้นอีกครั้ง

หลังจากเชื่อมต่ออีวาพอเรเตอร์ (คอยล์เย็น) ของตัวเครื่องภายในอาคารเข้ากับท่อเชื่อมต่อแล้ว จะต้องเติมใน inferenceเจนเพื่อรักษาระดับแรงดัน และตรวจสอบ有机ร่วง หลังจากนั้นจะต้องเชื่อมต่ออีวาพอเรเตอร์เข้ากับสนตื้อปวลาล์ 2 ทาง และสนตื้อปวลาล์ 3 ทางของตัวเครื่องภายนอกอาคาร หลังจากยืดฟ้าทองแดงของท่อเชื่อมต่อแล้ว จะต้องเติมใน inferenceเจนมากกว่า 4.0MPa ที่รูทางเข้าของสนตื้อปวลาล์ 3 ทางด้วยท่ออัดน้ํายา หลังจากนั้นให้ปิดว่าส่วนของถังบรรจุในโตรเจน เพื่อตรวจสอบ有机ร่วงด้วยน้ําสนุ่ หรือสารละลายสําหรับตรวจสอบ有机ร่วง แรงดันจะต้องคงระดับนานกว่า 5 นาที จากนั้นจึงจะสังเกตเห็นว่ามีการลดลงของแรงดันในระบบหรือไม่ ในกรณีที่แรงดันลดลง แสดงว่ามีรอยร่วง หลังจากจัดการกับจุดร่วงแล้ว จะต้องดําเนินการตามขั้นตอนข้างต้นชําอีกครั้ง

การดําเนินการข้างต้นสามารถดําเนินการได้หลังจากที่ตัวเครื่องภายในอาคารเชื่อมต่อกับท่อเชื่อมต่อ และสตื้อปว่าล้ว 2 ทาง และสตื้อปว่าล้ว 3 ทางของตัวเครื่องภายนอกอาคาร หลังจากรูทางเข้าของตัวเครื่องภายนอกอาคารเชื่อมต่อกับถังบรรจุในodesรเจน และมาตรฐานแรงดันแล้ว ในodesรเจนมากกว่า 4.0MPa จะถูกเติมเข้าไป ไม่มีการระบุจุดอยร่วมในการตรวจสอบอยร่วมที่บริเวณข้อต่อ/จุดที่มีการเชื่อมโลหะของตัวเครื่องภายในอาคาร และที่ช้อต่อของท่อเชื่อมต่อของสดื้อปว่าล้ว 2 ทาง และสตื้อปว่าล้ว 3 ทางของตัวเครื่องภายนอกอาคาร จะต้องรับประกันได้ว่าข้อต่อแต่ละข้อพร้อมใช้งานลําหรับการตรวจสอบอยร่วมระหว่างการติดตั้ง

จะสามารถดำเนินการในชั้นตอนถัดไป (การทำแวดคั่มโดยใช้ปืมสุญญาภาศ) หลังชั้นตอนของการติดตั้ง (การเติมในodesรเจนสำหรับรักษาระดับแรงดัน และการตรวจหารอยร่วตามปกติ) เสร็จสมบูรณ์แล้วเท่านั้น

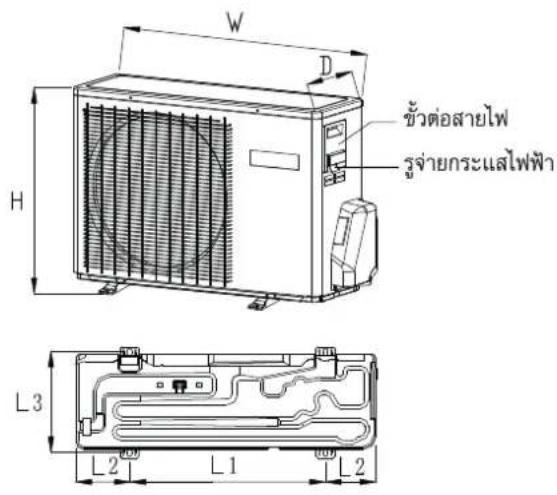

- การติดตั้งตัวเครื่องภายนอกอาคาร

1. การยิดตัวเครื่อง และการเชื่อมต่อ

หมายเหตุ:

a) หลักเลี่ยงแหล่งกำเนิดไฟในระยะ 3 เมตรรอบสถานที่ติดตั้ง
b) อุปกรณ์ตรวจหารอยรั่วของสารทำความเย็นจะต้องอยู่ทางด้านล่าง นอกอาคาร และจะต้องเปิด

จะต้องยืดแท่นรองตัวเครื่องภายนอกอาคารเข้ากับผนังก่อน จากนั้นจึงค่อยยืดตัวเครื่องภายนอกอาคารไปบนแทนวางตามแนวนอน ในกรณีที่ตัวเครื่อง ภายนอกอาคารติดตั้งบนผนัง หรือติดตั้งบนหลังคา จะต้องยืดแท่นวางอย่างแน่นหนาเพื่อหลีกเลี่ยงความเสียหายจากลมแรง

2) การติดตั้งท่อเชื่อมต่อ

กรวยของท่อเชื่อมต่ojะต้องอยู่ในแนวเดียวกับพื้นผิวรูปกรวยของข้อต่อวาล์วที่สอดคล้องกัน

นัดของท่อเชื่อมต่อะต้องติดตั้งใน四处าแหน่งที่เหมาะสม จากนั้นขันให้แน่นด้วยประแจเลือน อย่าขันแน่นเกินใบ มิฉะนั้นอาจทำให้นัตเสียหายได้

- การทำแวดคั้ม

จะต้องเชื่อมต่อแวดคั่มเกจดิจิตอล (เกจที่ใช้สำหรับวัดค่าความเป็นสุญญาภาศ) สำหรับการทำแวดคั่ม ระยะเวลาของการทำแวดคั่มจะต้องไม่น้อยกว่า 15 นาที และแรงดันของแวดคั่ม 경จะต้องต่ํากว่า 60 Pa จากนั้น ให้ปิดอุปกรณ์ทำแวดคั่ม หลังจากแรงดันรักษาระดับคงที่เป็นเวลา 5 นาที จึงค่อย อ่านค่าที่แวดคั่มเกจดิจิตอลเพื่อสังเกตดูว่าค่าแรงดันเพิ่มขึ้นหรือไม่ ในกรณีที่ไม่ตรวจสอบว่ามีรอยร่ว ให้เปิดสดื้อปวาล์วแบบ 2 ทาง และสดื้อปวาล์วแบบ 3 ทางของตัวเครื่องภายนอกอาคาร สุดท้าย ทอดสายแวดคั่มที่เชื่อมต่อกับตัวเครื่องภายนอกอาคาร

- การตรวจหารอยรั่ว

ข้อต่อของท่อเชื่อมต่อลำหรับตัวเครื่องภายนอกอาคารจะต้องมีการตรวจหารอยร่วด้วยฟองสนุหรืออุปกรณ์ตรวจหารอยร่ววโดยเฉพาะ

• รายการตรวจสอบหลังการติดตั้ง และทดสอบการทำงาน

รายการตรวจสอบหลังการติดตั้ง

รายการที่จะตรวจสอบ	ผลที่ตามมาของการติดตั้งที่ไม่เหมาะสม
การติดตั้งมั่นคงแข็งแรงดีหรือไม่	เครื่องอาจตกลงมา, สั่น หรือส่งเสียงดัง
การตรวจหารอยรั่วของอากาศเสร็จสมบูรณ์ดีหรือไม่	ความสามารถในการทำความเย็น (ความสามารถในการทำความร้อน) อาจไม่เพียงพอ
หุ้มฉวนกันความร้อนครบถ้วนหรือไม่	อาจเกิดการควบแน่น หรือหยดน้ํา
การระบายน้ําทิ้งราบรื่นดีหรือไม่	อาจเกิดการควบแน่น หรือหยดน้ํา
แรงดันไฟฟ้าตรงกับที่ระบุไว้บนแผนป้ายหรือไม่	การทำงานอาจล้มเหลว หรือส่วนต่างๆ ของตัวเครื่องอาจใหม่
ติดตั้งวงจร และท่อย่างถูกต้องหรือไม่	การทำงานอาจล้มเหลว หรือส่วนต่างๆ ของตัวเครื่องอาจใหม่
ตัวเครื่องไต้รับการติดตั้งสายดินอย่างปลอดภัยหรือไม่	อาจเกิดไฟฟ้ารัว
ประเภทของสายไฟเป็นไปตามข้อกําหนดที่เกี่ยวข้องหรือไม่	การทำงานอาจล้มเหลว หรือส่วนต่างๆ ของตัวเครื่องอาจใหม่
มีลิงก็ดชวางที่ช่องดูดอากาศเข้า/ระบายอากาศของตัวเครื่องภายในอาคาร/ภายนอกอาคาร	ความสามารถในการทำความเย็น (ความสามารถในการทำความร้อน) อาจไม่เพียงพอ
มีการบันทึกความยาวของท่อน้ํายาแอร์ และปริมาณสารทำความเย็น ที่ถูกเติมไว้หรือไม่	ไม่สามารถยืนยันปริมาณของสารทำความเย็นที่เติมได้

การทดสอบการทำงาน

1. การเตรียม

(1) ไม่อนุญาตให้เปิดเครื่องก่อนที่จะดำเนินการติดตั้งทั้งหมดเสร็จสมบูรณ์ และตรวจสอบอยร่วาเป็นที่เรียบร้อย
(2) วงจรควบคุมจะต้องเชื่อมต่อย่างถูกต้อง และสายไฟทั้งหมดจะต้องเชื่อมต่อย่างแน่นหนา
(3) จะต้องเปิดสตื้อปวาล์วแบบ 2 ทาง และสตื้อปวาล์วแบบ 3 ทาง
(4) ต้องเก็บเศษสิ่งของที่กระจัดกระจายทั้งหมด (โดยเฉพาะอย่างยิ่งส่วนที่ยื่นออกมาซึ่งเป็นโลหะ และเศษเกลียวท่อ) ออกจากตัวเครื่อง

2. วิธีการ

(1) เปิดสวิตชีไฟ และกดบ้ม “เปิด / ปิด” บนรีโมทคอนโทรล หลังจากนั้นเครื่องปรับอากาศจะเริ่มทำงาน
(2) กดปุ่ม “Mode” เพื่อเลือกการทำความเย็น. การทำความร้อน และการกระจายของแรงลม และสังเกตว่าเครื่องปรับอากาศทำงานไตตามปกติ หรือไม่

การถอดชิ้นส่วน

หมายเหตุ: ในกรณีที่ต้องการย้ายเครื่องปรับอากาศ ข้อต่อท่อก๊าช/ท่อของเหลวของอีวาพอเรเตอร์ (คอยล์เย็น) ของตัวเครื่องภายในอาคารจะต้องถูกตัดด้วยคัดเตอร์ตัดท่อ อนุญาตให้ทำการเชื่อมต่อหลังจากที่ทําบานแฟลร์ใหม่อิกครั้ง (ทำแบบเดียวกันนี้กับตัวเครื่องภายนอกอาคาร)

คำแน Zenำเกี่ยวกับการดูแลรักษา

ข้อควรระวังในการดูแลรักษา

• สำหรับความผิดพลาดทั้งหมดที่ต้องมีการเชื่อมท่อน้ํายาแอร์ หรือส่วนประกอบภายในระบบทำความเย็นของเครื่องปรับอากาศที่มีสารทำความเย็น ชนิด R32 จะไมอนุญาตให้ทำการบํารุงรักษาในสถานที่ของผู้ใช้
• สำหรับความผิดพลาดที่ต้องถอดแยกขึ้นส่วนอย่างรุนแรง และการดังของอุปกรณ์แลกเปลี่ยนความร้อน (heat exchanger) เช่น การเปลี่ยน แซสซีตัวเครื่องภายนอกอาคาร และการทอดส่วนประกอบลำคัญของคอนเดนเซอร์ ไม่อนุญาตให้ทำการตรวจสอบ และบํารุงรักษาในสถานที่ของผู้ใช้
• สำหรับความผิดพลาดที่ต้องมีการเปลี่ยนคอมเพราะอร์ หรือชั้นส่วน และ ส่วนประกอบของระบบทำความเย็น ไม่อนุญาตให้ทำการบํารุงรักษาในสถานที่ของผู้ใช้
• สำหรับความผิดพลาดอื่นๆ ที่ไม่เกี่ยวข้องกับภาชนะสารทำความเย็น, ท่อทำความเย็นภายใน และองค์ประกอบทำความเย็น อนุญาตให้ทำการบํารุงรักษาในสถานที่ของผู้ใช้ รวมถึงการทำความสะอาด และชุดลอกระบบทำความเย็นโดยไม่ต้องถอดชิ้นส่วนทำความเย็น และไม่ต้องเชื่อมโลหะ
• ในกรณีที่จำเป็นต้องเปลี่ยนท่อก๊าช/ท่อของเหลวในระหว่างการบํารุงรักษา จะต้องตัดข้อต่อท่อก๊าช/ท่อของเหลวของอีวาพอเรเตอร์ (คอยล์เย็น) ของตัวเครื่องภายในอาคารด้วยคัดเตอร์ตัดท่อ อนุญาตให้ทำการเชื่อมต่อหลังจากที่ทานแพร่ใหม่อีกครั้ง (ทำแบบเดียวกันนี้กับตัวเครื่องภายนอกอาคาร)

ข้อกำหนดคุณสมบัติของช่างช่อมปำรุง

1. ผู้ปฏิบัติงานหรือบุคลากรด้านการบํารุงรักษาที่เกี่ยวข้องกับวงจรทำความเย็น จะต้องได้รับไบรับรองที่ออกให้โดยสถาบันประเมินที่ได้รับการยอมรับจากอุตสาหกรรม เพื่อให้มั่นใจว่าพวกเขามีคุณสมบัติในการกำจัดสารทำความเย็นอย่างปลอดภัยตามข้อกำหนดในการประเมิน
2. อุปกรณ์สามารถบํารุงรักษาและช่อมแซมตามวิธีที่แนะน้ำโดยผู้ผลิต
   ในกรณีที่ต้องการความช่วยเหลือจากบุคลากรในสาขาวิชาอื่นๆ จะต้องอยู่ภายใต้การควบคุมของบุคลากรที่มีโบรับรองคุณสมบัติเกี่ยวกับสารทำความเย็นไว้ฟ

การตรวจสอบสภาพแวดล้อมสำหรับการบํารุงรักษา

• ก่อนการใช้งาน จะต้องไม่มีสารทำความเย็นรั่วภายในห้อง

- ขนาดพื้นที่ของห้องที่จะทำการบํารุงรักษาจะต้องสอดคล้องกับแผ่นบ้าย

- ต้องมีการระบายอากาศได้อย่างต่อเนื่องในระหว่างการบํารุงรักษา

- ไม่อนุญาตให้มีเปลวไฟ หรือแหล่งความร้อนที่อุณหภูมิสูงกว่า 548 องศาเซลเซียส ซึ่งสามารถทำให้เกิดเปลวไฟได้อย่างง่ายดาย ภายในห้องที่มีการบํารุงรักษาเครื่องอยู่

- ในระหว่างการบํารุงรักษา จะต้องปิดโทรศัพท์ และอุปกรณ์อิเล็กทรอนิกส์ที่มีก้มมันตภาพรังสีของผู้ปฏิบัติงานทั้งหมดภายในห้อง

- ต้องมีถังดับเพลิงชนิดผงแห้ง หรือคาร์บอนไตออกไซด์หนึ่งเครื่องภายในพื้นที่การบํารุงรักษา และถังดับเพลิงจะต้องอยู่ภายใต้สภาวะที่พร้อมใช้งาน

ข้อกำหนดของสถานที่บํารุงรักษา

- สถานที่ที่ใช้ในการดําเนินงานบํารุงรักษาจะต้องมีการระบายอากาศที่ดี และจะต้องแนน ไม่อนุญาตให้จัดสถานที่ที่ใช้ในการดําเนินงานบํารุงรักษาภายในชั้นได้ดิน

- ต้องมีการแบ่งโซนลําหรับการเชื่อมโลหะ และโซนที่ไม่มีการเชื่อมโลหะในสถานที่ที่ใช้ในการดําเนินงานบํารุงรักษา และจะต้องทำเครื่องหมายไว้อย่างชัดเจน และต้องสามารถรับประกันระยะความปลอดภัยที่แน่นอนระหว่างสองโซน

- จะต้องติดตั้งอุปกรณ์ระบายอากาศในสถานที่ที่ใช้ในการดำเนินงานบํารุงรักษา และสามารถติดตั้งพัดลมดูดอากาศ, พัดลม, พัดลมติดเพดาน, พัดลมตั้งพื้น และท่อระบายลมร้อนโดยเฉพาะ ให้ตรงตามข้อกำหนดปริมาตรของการระบายอากาศ และลมร้อนที่สม่ำเสมอ และเพื่อหลีกเลี่ยงการ สะสมของก้าชจากสารท้าความเย็น

- จะต้องติดตั้งอุปกรณ์ตรวจสอบจับรอยรั่วสำหรับสารทำความเย็นไวไฟ พร้อมกับระบบการจัดการที่เกี่ยวข้อง ต้องยืนยันว่าอุปกรณ์ตรวจสอบจับรอยรั่วอยู่ใน สภาวะพร้อมใช้งานหรือไม่ ก่อนเริ่มการบํารุงรักษา

- ต้องติดตั้งปิมสุญญาภาศสาหรับสารทําความเย็นไว้ไฟ และอุปกรณ์เติมสารทําความเย็นไว้อย่างเพียงพอ พร้อมกับระบบการจัดการที่เกี่ยวข้อง ลําหรับการบํารุงรักษาอุปกรณ์ จะต้องรับประกันได้ว่าอุปกรณ์ที่ใช้ในการบํารุงรักษาสามารถใช้ลําหรับการทําแวดค้ม และการเติมสารทําความเย็นไว้ไฟ ชนิดเดียวเท่านั่น และไม่อนญาตให้ใช้งานผสมกับสารทําความเย็นชนิดอื่น

- สวิตซ์ไฟหลักจะต้องติดตั้งไว้นอกสถานที่บํารุงรักษา พร้อมกับติดตั้งอุปกรณ์ป้องกัน (ป้องกันการระเบิด)

• ถังในโทรศัมเจน, ถังกําชอะเซทิลีน และถังออกซิเจนจะต้องวางไว้แยกกัน ระยะห่างระหว่างถังกําชต่างๆ ด้านบน และพื้นที่ทำงานที่เกี่ยวข้องกับไฟ จะต้องห่างกันอย่างน้อย 6 เมตร จะต้องติดตั้งวาล์วกันการจุดระเบิดย้อนกลับสําหรับถังกําชอะเซทิลีน สีของถังกําชอะเซทิลีน และถังออกซิเจนที่ติดตั้งต้องเป็นไปตามข้อกําหนดสากล

- จะต้องมีการติดป้ายเตือน “No Fire”ไว้ภายในพื้นที่บํารุงรักษา

- ต้องติดตั้งอุปกรณ์ควบคุมไฟที่เหมาะสมลําหรับเครื่องใช้ไฟฟ้า เช่น ถังดับเพลิงแบบผงแห้ง หรือถังดับเพลิงคาร์บอนใดออกไซด์ และจะต้องพร้อมใช้งานอยู่เสมอ

- อุปกรณ์ระบายอากาศ และอุปกรณ์ไฟฟ้าอื่นๆ ที่สถานที่บํารุงรักษาจะต้องถูกติดตั้งไว้แบบคงที่ พร้อมกับการเดินท่อตามมาตรฐาน ไม่อนุญาตให้ใช้สายไฟ และเต้าเสียบปลักไฟชั่วคราวในสถานที่ลำหรับการบํารุงรักษา

วิธีการตรวจหารอยรั่ว

- สภาพแวดล้อมที่มีการตรวจหาการรั่วของสารทําความเย็น จะต้องไม่มีแหล่งกําเนิดประกายไฟหลักเลี่ยงการตรวจทหารอยรั่จโดยใช้โพ watermarkาโลเจน (หรือเครื่องตรวจจับอื่นๆ ที่มีเปลวไฟ)

- สำหรับระบบที่มีสารทำความเย็นไวฟ สามารถตรวจสอบทารอยรั่วได้โดยใช้อุปกรณ์ตรวจสอบจับรอยรั่วอิเล็กทรอนิกส์ ในระหว่างการตรวจสอบทารอยรั่ว สภาพแวดล้อมที่มีการทำงานของอุปกรณ์ตรวจสอบทารอยรั่วต้องปราศจากสารทำความเย็น จะต้องรับประกันได้ว่าอุปกรณ์ตรวจสอบทารอยรั่วจะไม่กลายเป็นแหล่งกำเนิดประกายไฟ และใช้ได้กับสารทำความเย็นที่ทานกำลังตรวจสอบทารอยรั่ว อุปกรณ์ตรวจสอบทารอยรั่วจะลูกตั้งค่าไว้ที่เปอร์เซ็นต์ของส่วนผสมตําสุด ที่ติดไฟได้ (LFL) ของสารทำความเย็น และจะต้องผ่านการปรับเทียบมาตรฐานตามสารทำความเย็นที่ใช้ และค่าเปอร์เซ็นต์ของก๊าซที่เหมาะสม (สูงสุด 25 %) ต้องได้รับการยืนยัน

- ของเหลวที่ใช้ล้าหรับการตรวจหารอยัวจะใช้กับสารทำความเย็นส่วนใหญ่ หลีกเลี่ยงการใช้คลอรีนที่มีตัวทำละลายเพื่อหลีกเลี่ยงปฏิกิริยาทางเคมีระหว่างคลอรีนกับสารทำความเย็น และการกัดกร่อนท่อทองแดง

- ในกรณีที่สงลัยว่ามีการรั่วของก้าช ใหรับเคลื่อนย้ายไฟออกจากสถานที่ปฏิบัติงาน หรือดับไฟทันที

- Inกรณีที่ต้องการเชื่อมโลหะตรงตําแหน่งที่มีการรั่ว จะต้องดูดเก็บสารทำความเย็นทั้งหมด หรือแยกออกจากตําแหน่งที่ไกลจากจุดรั่วด้วยสตื้อปวาล์ว ก่อนและระหว่างการเชื่อมโลหะ ระบบทั้งหมดจะถูกทำให้บริสุทธิ์ด้วย OFN

หลักการความปลอดภัย

• ในระหว่างการบํารุงรักษาผลิตภัณฑ์ จะต้องรับประกันได้ว่ามีการระบายอากาศที่ดีในสถานที่บํารุงรักษา และไม่อนุญาตให้ปิดประตู/หน้าต่างทุกบาน
- ไมอนุญาตให้ปฏิบัติงานที่มีเปลวโพ รวมถึงการเชื่อมโลหะ และการสูบบุหรี ไม่อนุญาตให้ใช้โทรศัพท์ด้วยเช่นกัน ผู้ใช้จะได้รับแจ้งว่าไม่อนุญาตให้ประกอบอาหารโดยใช้โพ
- ระหว่างการบํารุงรักษาในช่วงฤดูแล้ง เมื่อความซึ้นสัมพัทธิ์น้อยกว่า 40% จะต้องมีมาตรการป้องกันไฟฟ้าสถิต รวมถึงการรวมใส่เลื่อผ้าฝ่าย และ ถุงมือผ้าฝ่าย
- ในกรณีที่พบการรั่วของสารทำความเย็นไว้ไฟในระหว่างการบํารุงรักษา จะต้องทำการระบายอากาศทันที และรืบอุดรอยรั่วให้ตรงจุด
- ในกรณีที่ผลิตภัณฑ์เสียหายชึงต้องได้รับการบํารุงรักษาโดยการลอดชินส่วน ระบบทำความเย็น จะต้องสงลิตภัณฑ์ไปยังจุดบํารุงรักษา ไม่อนุญาตให้เชื่อมท่อน้ํายาแอร์ในสถานที่ของผู้ใช้
- ระหว่างการบํารุงรักษา ในกรณีที่จำเป็นต้องกลับมาดำเนินการอีกครั้ง เนื่องจากขาดอุปกรณ์เชื่อมต่อ จะต้องรีเซ็ดเครื่องปรับอากาศ
• ระบบทำความเย็นจะต้องต่อสายดินอย่างปลอดภัยในระหว่างการบํารุงรักษาทั้งหมด
- สำหรับการให้บริการถึงสถานที่โดยใช้ถังบรรจุสารทำความเย็น สารทำความเย็นที่ลูกเติมในกระบอกสูบจะต้องไม่เกินค่าที่กำหนด ถังบรรจุสารทำความเย็นที่วางในยานพาหนะ หรือสถานที่ติดตั้ง/บํารุงรักษาจะต้องลูกยืดในแนวตั้งฉาก และจะต้องอยู่ท่างจากแหล่งความร้อน, แหล่งกําเนิดประกายไฟ, แหล่งกําเนิดรังสี และเครื่องใช้ไฟฟ้า

รายการช่อมบำรุง

ข้อกำหนดการบํารุงรักษา

• ก่อนที่จะใช้งานระบบทำความเย็น จะต้องทำความสะอาดระบบหมุนเวียนด้วยในโตเรจน หลังจากนั้น ตัวเครื่องภายนอกอาคารจะลูกทำแวดค้ม ซึ่งจะใช้วเวลาไม่น้อยกว่า 30 นาที สุดท้าย จะต้องใช้ 1.5 \~ 2.0MPa
  OFN สำหรับการล้างด้วยในโตรเจน (30 วินาที \~ 1 นาที) เพื่อยืนยัน Dentalแห่งที่ต้องการการบํารุงรักษา
  การบํารุงรักษาระบบทำความเย็นจะได้รับอนุญาต หลังจากกำจัดก้าชตกค้างของสารทำความเย็นไว้ฟออกหมดแล้ว
• ในระหว่างการใช้เครื่องมือเติมสารทําความเย็น จะต้องหลีกเสียงการปนเป็นของสารทําความเย็นต่างชนิดความยาวรวม (รวมถึงท่อน้ํายาแอร์) จะต้องสั้นให้ได้มากที่สุด เพื่อลดสารตกค้างของสารทําความเย็นภายใน
  ถังเก็บสารทำความเย็นจะต้องตั้งตรงและได้รับการยึดไว้อย่างแน่นหนา
  • ก่อนการเติมสารทำความเย็น ระบบทำความเย็นจะต้องต่อสายดิน
• สารทำความเย็นที่น้ำมาเติม จะต้องเป็นชนิด และปริมาณที่ระบุไว้บนแผ่นบ้าย ไม่อนุญาตให้เติมในปริมาณที่มากเกินไป
• หลังจากการบํารุงรักษาระบบทำความเย็น จะต้องปิดผนีกระบอย่างปลอดภัย
  การบํารุงรักษาที่กําลังดำเนินอยู่จะต้องไม่ก่อไม่เกิดความเสียหาย หรือลดระดับการป้องกันความปลอดภัยตั้งเติมของระบบ

การบํารุงรักษาชิ้นส่วนอุปกรณ์ที่มีกระแสไฟฟ้า

• ชิ้นส่วนอุปกรณ์ที่มีกระแสไฟฟ้าบางส่วนที่อยู่ระหว่างการบํารุงรักษา จะต้องได้รับการตรวจสอบการรั่วของสารทำความเย็น ด้วยอุปกรณ์ตรวจหา รอยรัวโดยเฉพาะ
• หลังจากการบํารุงรักษา ส่วนประกอบที่มีฟังก์ชั่นป้องกันความปลอดภัยจะไม่สามารถอดแยกชั้นส่วนหรือถอดออกได้
• ในระหว่างการบํารุงรักษาองค์ประกอบลำหรับการปิดผนึก ก่อนเปิด事先ปิดผนึก จะต้องปิดเครื่องปรับอากาศเป็นอันดับแรก เมื่อต้องมีการจ่ายกระแสไฟฟ้า จะต้องดำเนินการตรวจหารอยร่วอย่างต่อเนื่องใน 다แหน่งที่อันตรายที่สุด เพื่อหลักเลี่ยงความเสี่ยงที่อาจเกิดชั้น
  • ในระหว่างการบํารุงรักษาชิ้นส่วนอุปกรณ์ที่มีกระแสไฟฟ้า การเปลี่ยนกรอบจะไม่ส่งผลต่อระดับการป้องกัน
• หลังจากการบํารุงรักษา ต้องรับประกันได้ว่าฟังก์ชั่นการปิดผนึกจะไม่ได้รับความเสียหาย หรือวัสดุปิดผนึกจะต้องไม่สูญเสียการป้องกันไม่ให้มีก๊าชไวไฟเล็ดลอดเข้ามา อันเนื่องมาจากอายุการใช้งาน ชิ้นส่วนอุปกรณ์ที่นํามาเปลี่ยนจะต้องเป็นไปตามข้อกําหนดที่แนะนําของผู้ผลิตเครื่องปรับอากาศ

การบํารุงรักษาส่วนประกอบที่เกี่ยวข้องกับระบบ Intrinsically Safe

ล่วนประกอบที่เกี่ยวข้องกับระบบ Intrinsically Safe หมายถึง ส่วนประกอบที่ทำงานอย่างต่อเนื่องภายในก้าชไวไฟโดยไม่มีความเสี่ยงใดๆ

- ก่อนการบํารุงรักษาโตๆ จะต้องたําเนินการตรวจทหารอยรัว และตรวจสอบความน่าเชื่อถือของสายดินของเครื่องปรับอากาศ เพื่อให้แน่โจว่าไม่มีการรั่วของก็าช และการเชื่อมต่อสายดินที่เชื่อลื้อได้

- ในกรณีที่แรงดันไฟฟ้าและชิดจำกัดกระแสไฟฟ้าเกินกว่าที่กำหนดในระหว่างการให้บริการเกี่ยวกับเครื่องปรับอากาศ จะไม่สามารถเพิ่มการเหนี่ยวนำหรือความสามารถในการประจุกระ apresentไฟฟ้าใดๆ ในวงจร

- สามารถใช้ได้เฉพาะองค์ประกอบที่กําหนดไว้โดยบริษัทผู้ผลิตเครื่องปรับอากาศในการเปลี่ยนชิ้นส่วน และส่วนประกอบต่างๆ ไม่เช่นนั้นอาจเกิดไฟใหม่ในกรณีที่สารท้าความเย็นร่วม

- สำหรับการบํารุงรักษาที่ไม่เกี่ยวข้องกับระบบท่อ จะต้องมีการป้องกันท่อของระบบเป็นอย่างดีเพื่อให้แน่ใจว่าจะไม่เกิดการรั่ว อันเนื่องมาจากการบํารุงรักษา

- หลังจากการบํารุงรักษา และก่อนที่จะทำการทดสอบการทำงาน เครื่องปรับอากาศจะต้องได้รับการตรวจหารอยรั่ว และตรวจสอบความน่าเชื่อถือของสายดิน ด้วยอุปกรณ์ตรวจหารอยรั่ว หรือน้ํายาลําหรับการตรวจหารอยรั่วโดยเฉพาะ จะต้องรับประกันได้ว่าการตรวจสอบเริ่มต้นไม่พบรอยรั่ว และสายดินได้รับการติดตั้งอย่างถูกต้อง เชื่อถือได้

การถอด และการทำแวดคั้ม

การบํารุงรักษาหรือการดำเนินงานอื่นๆ ของวงจรทำความเย็นจะต้องทำตามขั้นตอนทั่วไป นอกจากนี้ยังต้องคำนึ่งถึงความไว้ฟของสารทำความเย็นด้วยเป็นหลัก ปฏิบัติตามขั้นตอนดังต่อไปนี้:

• การเฉลียร์สารทำความเย็น
• การทำให้ท่อแอร์บริสุทธิ์โดยใช้กําชเฉื่อย
• การทำแวดค้ม
• การทำให้ท่อแอร์บริสุทธิ์อีกครั้งโดยใช้ก๊าชเฉื่อย
• การตัดท่อ หรือการเชื่อมท่อ สารทำความเย็นจะต้องถูกน้ำไปดูดเก็บในถังที่เหมาะสม ระบบจะถูกล้างด้วย OFN เพื่อความปลอดภัย ชั้นตอนนี้อาจ ต้องทำช้าหลายๆ รอบ อากาศอัด หรือออกซิเจนไม่สามารถใช้ในการไล่อากาศ

ในระหว่างการไล่อากาศ OFN จะลูกเติมเข้าไปภายในระบบทำความเย็นภายใต้สภาวะสุญญาภาศเพื่อให้อึงแรงดันในการทำงาน หลังจากนั้น OFN จะลูกปล่อยสู่ชั้นบรรยายกาศ สุดท้าย ระบบจะลูกทําแวดคั่ม ชั้นตอนข้างต้นจะต้องทำซ้ําจนกว่าสารทำความเย็นทั้งหมดในระบบจะลูกเคลียร้อยกไป OFN ที่ลูกเติมเข้าไปครั้งสุดท้ายจะลูกปล่อยออกสู่ชั้นบรรยายกาศ หลังจากนั้น จะสามารถเชื่อมระบบได้ การดำเนินการข้างต้นเป็นสิ่งจำเป็นในกรณีที่มีการเชื่อมท่อ จะต้องรับประกันได้ว่าไม่มีแหล่งกำเนิดไฟอยู่รอบๆ ทางออกของปิมสุญญาภาศ และมีการระบายอากาศที่ดี

การเชื่อม

• พื้นที่บํารุงรักษาจะต้องมีการระบายอากาศที่ดี หลังจากที่เครื่องบํารุงรักษาใต้ทำการทำแวดค้มตามด้านบนแล้ว สารทำความเย็นของระบบสามารถระบายออกมาบนตัวเครื่องภายนอกอาคาร
• ก่อนที่จะมีการเชื่อมตัวเครื่องภายนอกอาคาร จะต้องรับประกันได้ว่าไม่มีสารทำความเย็นใดๆ อยู่ภายในตัวเครื่องภายนอกอาคาร และสารทำความเย็นของระบบได้ถูกระบายออกมา และทำการเคลียร้อยแล้ว
• ทอั่งความเย็นไม่สามารถตัดโดยใช้ปืนเชื่อม ไม่ว่าจะในสถานการณ์ใต้ก็ตาม จะต้องตัดท่อทําความเย็นโดยใช้คัดเตอร์ตัดท่อ และต้องถอดชิ้นส่วนตรงบริเวณของช่องระบายอากาศ

ขั้นตอนการเติมสารทำความเย็น

ข้อกำหนดต่อไปนี้ลูกเพิ่มเป็นการเสริมขั้นตอนทั่วไป:

- ในระหว่างการใช้เครื่องมือเติมสารทำความเย็น จะต้องหลักเลี่ยงการปนเปื้อนของสารทำความเย็นต่างชนิด ความยาวรวม (รวมถึงท่อนň้ายาแอร์) จะต้องสั้นลงให้มากที่สุดเพื่อลดสารตกค้างของสารทำความเย็นภายใน

• ถังเก็บสารทำความเย็นจะต้องตั้งตรง

• ก่อนการเติมสารทำความเย็น ระบบทำความเย็นจะต้องต่อสายดิน

- ต้องติดฉลากบนระบบทำความเย็นหลังจากเติมสารทำความเย็น

- ไม่อนุญาตให้เติมสารทำความเย็นมากเกินไป สารทำความเย็นจะถูกเติมอย่างซ้าๆ;

- ในกรณีที่มีการตรวจสอบร่วงของระบบ จะไม่อนุญาตให้ทำการเติมสารทำความเย็น เว้นแต่ว่าจะมีการอุดรอยร่วงเป็นที่เรียบร้อยแล้วเท่านั้น

- ในระหว่างการเติมสารทำความเย็น ปริมาณในการเติมจะลูกวัดด้วยเครื่องชั่งอิเล็กทรอนิกส์ หรือเครื่องชั่งสริง ท่อเชื่อมต่อระหว่างถังบรรจุสาร ทำความเย็น และอุปกรณ์อัดสารทำความเย็นจะต้องผ่อนคลายอย่างเหมาะสม เพื่อหลีกเลี่ยงผลกระทบที่มีต่อความแม่นยําในการวัด ที่เกิดจาก ความเครียด

ข้อกำหนดเกี่ยวกับสถานที่เก็บสารทำความเย็น

ถังบรรจุสารทำความเย็นจะต้องอยู่ในสภาพแวดล้อมที่มีอุณหภูมิ -10 \~ 50 ℃ ที่มีการระบายอากาศที่ดีและจะต้องติดฉลาก Intellectual
- เครื่องมือบํารุงรักษาที่สัมผัสกับสารทำความเย็นจะต้องจัดเก็บ และใช้งานแยกต่างหาก และเครื่องมือการบํารุงรักษาของสารทำความเย็นที่แตกต่างกันไม่สามารถdaleมาใช้งานร่วมกันได้

การถอดชั้นส่วน และการดูดเก็บสารทำความเย็น

การถอดขิ้นส่วน

ก่อนที่จะทำการถอดชั้นส่วน ช่างเทคนิคจะต้องคุ้นเคยกับอุปกรณ์ และคุณสมบัติทั้งหมดอย่างสมบูรณ์ แนะนําให้ทำการดูดเก็บสารทำความเย็นอย่างปลอดภัย ในกรณีที่ต้องการนําสารทำความเย็นที่ถูกดูดเก็บกลับมาใช้ช้า จะต้องวิเคราะห์ตัวอย่างของสารทำความเย็นและนํามันก่อน จะต้องรับประกันแหล่งจ่ายไฟก่อนทำการทดสอบ

(1) จะต้องรู้จักอุปกรณ์และชั้นตอนการดำเนินงานเป็นอย่างดี
(2) ปิดแหล่งจ่ายกระแสไฟฟ้า;
(3) ต้องรับประกันสิ่งต่อไปนี้ก่อนที่จะทำการแยกส่วน:

• อุปกรณ์ที่มีระบบกล Igจะต้องสะดวกต่อการใช้งานกับถังบรรจุสารทำความเย็น (ถ้าจำเป็น)
• อุปกรณ์ป้องกันส่วนบุคคลทั้งหมดพร้อมใช้งาน และใช้งานได้อย่างถูกวิธี
  • กระบวนการดูดเก็บสารทำความเย็นทั้งหมดจะต้องได้รับการแนะนำโดยบุคลากรที่เชื่อก็อได้
  อุปกรณ์สำหรับการดูดเก็บสารทำความเย็น และถังที่ใช้จะต้องสอดคล้องกับมาตรฐานที่เกี่ยวข้อง
  (4) ระบบทำความเย็นจะต้องผ่านการทำแวดคั้ม ถ้าเป็นไปใต้;

(5) ในกรณีที่ไม่สามารถเข้าถึงความเป็นสุญญาภาศ ให้ทำการทำแวดคั่มจากหลายตําแหน่งเพื่อบื้มสารทำความเย็นในแต่ละส่วนของระบบออกมา ให้หมด
(6) ต้องรับประกันว่าความจุของถังบรรจุมีขนาดเพียงพอ ก่อนทำการดูดเก็บสารทำความเย็น
(7) จะต้องเปิดและใช้งานอุปกรณ์ดูดเก็บสารทำความเย็นตามคำแนะนำของบริษัทผู้ผลิต;
(8) ถังบรรจุไม่สามารถเติมสารทําความเย็นจนเต็มเกินไป (สารทําความเย็นที่ถูกเติมเข้าไปจะต้องไม่เกิน 80% ของความจุของถังบรรจุ)
(9) แรงดันในการทำงานสูงสุดของถังบรรจุต้องไม่เกินค่าที่กำหนด แม้จะเป็นแต่ระยะเวลาสั้นๆ เท่านั้น
(10) หลังจากการเติมสารทำความเย็นเสร็จสิ้นแล้ว ต้องทำการเคลื่อนย้ายถังและอุปกรณ์ออกอย่างรวดเร็ว และต้องปิดสตื้อปวาล์วทั้งหมดบนอุปกรณ์
(11) ก่อนการทำให้บริสุทธิ์และการทดสอบ สารทำการเย็นที่ผ่านการดูดเก็บจะยังไม่สามารถนำไปเติมในระบบTakingความเย็นอื่น

หมายเหตุ:

เครื่องปรับอากาศจะต้องมีการเขียนข้อมูลกำหนดไว้ (พร้อมกับวันที่ และลายเซ็น) หลังจากที่ลูกแยกขั้นส่วน และถ่ายสารทำความเย็นออกมา จะต้องรับประกันได้ว่าเครื่องหมายที่ติดไว้นเครื่องปรับอากาศ สามารถสื่อให้ทราบว่ามีสารทำความเย็นไว้ฟลูกเติมไว้ภายในเครื่อง

การตัดเก็บ

ในระหว่างการบํารุงรักษา หรือการถอดชิ้นส่วน สารทำความเย็นภายในระบบทำความเย็นจะต้องถูกเคลียร์ออกหมดแล้ว ขอแนะนําให้เคลียร์สาร ทำความเย็นออกจากระบะให้หมด

สารทําความเย็นสามารถเติมลงในถังที่กําหนด โดยความจุจะเท่ากับปริมาณสารทําความเย็นที่เติมในระบบทําความเย็นทั้งหมด ถังบรรจุสารทําความเย็นที่จะใช้ได้รับการออกแบบมาล้าหรับสารทําความเย็นที่ถูกดูตออกมา และต้องติดฉลากไวลําหรับสารทําความเย็นนั้น (เช่น ถังที่กําหนดมาลําหรับการดูดเก็บสารทําความเย็น) ถังจะต้องติดตั้งวาล์วลดแรงดัน และสตื้อปวาล์จะต้องอยู่ในสภาพที่ดี ถังเปล่าจะต้องทําให้เป็นสุญญาภาศก่อนการใช้งานและเก็บไว้ภายใต้อุณหภูมิปกติ ถ้าเป็นไปได้

อุปกรณ์ดูดเก็บสารทําความเย็นจะต้องอยู่ในสถานะการทํางานที่ดีเสมอ และมีคําแนะนําในการใช้งาน เพื่ออํานวยความสะดวกในการค้นหาข้อมูล อุปกรณ์ดูดเก็บสารทําความเย็นจะต้องใช้กับการดูดเก็บสารทําความเย็นไวไฟ นอกจากนี้จะต้องติดตั้งอุปกรณ์ซึ่งน้ำหนักที่พร้อมใช้งาน และมีการรับรอง คุณภาพของการวัดผล นอกจากนี้ จะต้องใช้อต่อแบบลอดได้ที่ปราศจากรอยรัวเป็นท่อ และจะต้องอยู่ในสภาพที่ดีเสมอ อุปกรณ์ดูดเก็บสารทําความเย็น อยู่ในสภาพดี และได้รับการดูแลรักษาอย่างเหมาะสม และจะต้องตรวจสอบให้นใจว่าอุปกรณ์ไฟฟ้าทั้งหมดได้รับการซีลแล้วหรือไม่งก่อนการใช้งาน เพื่อป้องกันไฟไหมในกรณีที่สารทําความเย็นรั่วไหล หากท่านมีคําถามเพิ่มเติม โปรดปรึกษามบริษัทผู้ผลิต

สารทำความเย็นที่ถูกดูตเก็บจะถูกส่งกลับไปยังผู้บริษัทผลิตในถังที่เหมาะสม พร้อมคำแนะนำในการขนส่งที่แนบมา ไม่อนุญาตให้ใช้อุปกรณ์ดูดเก็บ สารทำความเย็นร่วมกับสารทำความเย็นต่างชนิดกัน (โดยเฉพาะถังบรรจุ)

ในระหว่างการขนส่ง จะไม่สามารถปิดพื้นที่บรรทุกเครื่องปรับอากาศที่มีสารทำความเย็นไว้ไฟแบบแน่นสนิท ต้องมีมาตรการป้องกันไฟฟ้าสถิต สำหรับยานพาหนะขนส่ง ในกรณีที่จำเป็น ขณะเดียวกัน ในระหว่างการขนส่ง, การบรรทุก และการขนถ่ายเครื่องปรับอากาศ ต้องมีมาตรการป้องกัน ที่จำเป็นเพื่อป้องกันเครื่องปรับอากาศชํารุดเสียหาย

ในระหว่างการถอดคอมเสริฟเซอร์ หรือการเคลียร์น้ํามันคอมเสริฟเซอร์ จะต้องรับประกันว่าคอมเสริฟเซอร์จะถูกทําให้เป็นสุญญาภาศในระดับที่เหมาะสม เพื่อให้แน่ใจว่าไม่มีสารทําความเย็นไวไฟที่หลงเหลือตกด้างอยู่ในน้ํามันหล่อสื่น การทําแวดคั่มจะต้องเสร็จสิ้นก่อนที่คอมเสริฟเซอร์จะถูกส่งกลับไปยังบริษัทผู้ผลิต การทําแวดคั่มสามารถเร่งได้โดยการทําความร้อนที่ตัวคอมเสริฟเซอร์ผ่านการทําความร้อนด้วยไฟฟ้า จะต้องรับประกันความปลอดภัยเมื่อน้ํามันถูกถ่ายออกจากระบบ

โปรดอ่านข้อมูลต่อไปน้อย่างละเอียด เพื่อการใช้งานเครื่องปรับอากาศอย่างถูกต้อง

ต่อไปนี้คือข้อควรระวังเพื่อความปลอดภัย และข้อแนะน้ำทั้งหมด 3 ประเภท

⚠️ ค่าเตือน การใช้งานอย่างไม่ถกวิธีอาจทำให้ได้รับอันตรายถึงแก่ชีวิต หรือการบาดเจ็บที่รุนแรง

ข้อควรระวัง การใช้งานอย่างไม่ลูกต้องอาจทำให้เกิดการบาดเจ็บ หรือตัวเครื่องเสียหาย ในบางกรณีอาจทำให้เกิดความเสียหายที่ร้ายแรงตามมา

คำแนะนำ: ข้อมูลเหล่านี้สามารถรับประกันการใช้งานเครื่องได้อย่างถูกต้อง

สัญลักษณ์ที่ใช้ในภาพประกอบ

: แสดงถึงการกระทําที่ต้องหลีกเลี่ยง
1 : แสดงถึงคำแนะน้ำลำคัญที่ต้องปฏิบัติตาม
: แสดงถึงส่วนของตัวเครื่องที่ต้องเชื่อมต่อสายดิน
④ : โปรดระมดระวังไฟฟ้าชื่อต (สัญลักษณ์นี้จะแสดงขึ้นบนฉลากที่ติดอยู่บนตัวเครื่องหลัก)

หลังจากอ่านคู่มีอนี้ ควรสงต่อให้กับผู้ใช้เครื่องปรับอากาศต่อไป

ผู้ใช้เครื่องบรับอากาศควรเก็บคู่มือนี้ไว้ในที่ที่สะดวกต่อการนำมาใช้งาน เพื่อเป็นข้อมูลให้กับช่างซ่อม หรือย้ายเครื่องปรับอากาศในภายหลัง นอกจากนี้ จะต้อง ส่งมอบคู่มือนีให้กับผู้ใช้ท่านใหม่ เมื่อมีการเปลี่ยนมือผู้ใช้

โปรดปฏิบัติตามข้อควรระวังเพื่อความปลอดภัยต่อไปนี้อย่างเคร่งครัด

⚠️ คำเตือน

- หากพบอาการผิดปกติ (เช่น กลิ่นเหมื่นใหม่ หรือไฟลูกใหม่) ให้ตัดการจ่ายกระแสไฟฟ้าทันที และติดต่อตัวแทนจำหน่ายเพื่อค้นหาวิธีการจัดการเปิดหน้าต่าง และทำให้ห้องมีการระบายอากาศที่ดี ในกรณีเซนนี้ การฝินใช้งานเครื่องต่อไปอาจ头部ให้เครื่อและอาจ头部ให้เกิดไฟฟ้าชื่อต หรือเพลงใหม่

- หลังจากใช้งานเครื่องปรับอากาศมาเป็นเวลานาน ควรตรวจสอบฐานตั้งเครื่อง

ว่ามีร่องรอยความเสียหายหรือไม่ หากที่ฐานตั้งเครื่องเสียหาย แล้วไม่ได้รับการซ่อมแซม อาจทำให้เครื่องพลิกคว่าลงมาจนเกิดอุบัติเหตุได้

• ห้ามตอดตะแกรงช่องระบายอากาศของตัวเครื่อง ภายนอกอาคาร การสัมผัสกับพัดลมจะทำให้ได้รับอันตรายที่รุนแรง
• เมื่อต้องดูแลรักษา และช่อมแซมเครื่อง โปรดติดต่อ ตัวแทนจำหน่าย การดูแลรักษา และการช่อมแซมเครื่องอย่างไม่ถูกวิธี ไฟฟ้าช็อต และเพลงใหม่ได้

⚠️ คำเตือน

• ห้าまวางสิ่งของ, นั้งหรือยืนบนตัวเครื่องภายนอกอาคารไม่เช่นนั้นอาจตกลงมาจากตัวเครื่องจนเกิดความเสียหายและอันตรายกับตัวบุคคลใด
• ห้ามใช้งานเครื่องปรับอากาศขณะมือเปียก ไม่เช่นนั้น อาจทำให้เกิดไฟฟ้าช็อต
• โปรดเลือกใช้ฟิวส์ที่ป้องกันการระเบิดได้เท่านั้น ห้ามใช้สายไฟ หรือวัสดุชนิดอื่นแทนฟิวส์ ไม่เซนนั้น อาจทำให้เกิดความผิดพลาด หรือเกิดเพลิงใหม่ได้
• ใช้ท่อน้ำทั้งให้ถูกวิธี เพื่อรับประกันการระบายน้ำออก การใช้ท่อย่างไม่ถูกต้องอาจทำให้เกิดปัญทาน้ํารั่วได้
• ต้องติดตั้งเบรกเกอร์ป้องกันไพร่ว ไม่เช่นนั้นอาจทำให้เกิดปัญหาไฟฟ้าซื้อตได้อย่างง่ายตาย

• ไม่สามารถติดตั้งเครื่องปรับอากาศในสภาวะแวดล้อมที่มีกําชไวไฟ ไม่เซนนั้นอาจทําให้เกิดเพลิงใหม่ โปรดให้ตัวแทนจำหน่ายเป็นผู้รับผิดชอบลําหรับการติดตั้งเครื่องปรับอากาศการติดตั้งอย่างไม่ฏกวิธีอาจทําให้เกิดปัญหน้ารัว. ไฟฟ้าช็อด และเพลิงใหม่
• โปรดติดต่อตัวแทนจำหน่ายเพื่อหามาตรการป้องกันการรั่วของสารทําความเย็น หากติดตั้งเครื่องปรับอากาศภายในห้องขนาดเล็ก ต้องมีการป้องกันการขาด อากาศหายใจ แม้แต่ในกรณีที่มีการรั่วของสารทําความเย็น
• เมื่อต้องการติดตั้ง หรือถอดเครื่องปรับอากาศ จะต้องให้ทางตัวแทนจำหน่าย เป็นผู้ตําเนินการให้กับท่าน การติดตั้งอย่างไม่ถูกวิธีอาจทำให้เกิดปัญหนันร่วม. ไฟฟ้าชื่อต และเพลิงใหม่
• เซื่อมต่อสายดิน ห้ามเซื่อมต่อสายดินกับท่อแก็ส. ท่อน้ํา. สายล่อฟ้า หรือสายโทรศัพท์ การต่อ สายดินอย่างไม่ถูกวิธีอาจทําให้เกิดไฟฟ้าชื่อต

การต่อสายดิน

คําเดือน

ควรให้ช่างมืออาชีพเป็นผู้ดําเนินการติดตั้งเครื่องปรับอากาศให้กับท่านการติดตั้งอย่างไม่ถูกวิธีโดยบุคคลที่ไม่มีความเชี่ยวชาญ อาจทําให้เกิดปัญหาน้ําร่ว, ไฟฟ้าช็อต หรือเพลิงไหมว่างตัวเครื่องไว้บนพื้นที่มั่นคงแข็งแรง เรียบเสมอกัน สามารถรองรับน้ําหนักไดดีเพื่อบ้องกันตัวเครื่องพลิกคว้า หรือตกลงมา จนอาจทําให้เกิดการบาดเจ็บโปรดเลือกใช้สายไฟที่กําหนดเท่านั้น เชื่อมต่อแต่ละสายอย่างแน่นหา และตรวจสอบให้แน่ใจว่าสายไฟไม่ได้กําลังดึงขั่วต่อสายไฟมากเกินไปหากเชื่อมต่อยไฟไม่แน่นหนา และไม่ถูกต้องอาจทําให้เกิดความร้อนสูงและเกิดเพลิงใหม่ได้ควรมีมาตรการด้านความปลอดภัยเพื่อบ้องกันตัวเครื่องจากการพลิกคว้าเวลาเกิดพายูได้ผุ่น และแผ่นดินไหวห้ามทําการเปลี่ยนแปลง หรือตัดแปลงตัวเครื่อง ในกรณีที่เกิดปัญหา โปรดปรึกษาตัวแทนจำหน่ายหากซ่อมเครื่องอย่างไม่ถูกต้อง อาจทําให้เกิดปัญหาน้ํารัว และเกิดความเสี่ยงจากไฟฟ้าช็อต หรืออาจทําให้เกิดควัน หรือเพลิงใหม่

โปรดปฏิบัติตามแต่ละขั้นตอนอย่างระมดระวังในคู่มิอนี้เมื่อติดตั้งเครื่องการติดตั้งอย่างไม่ถูกวิธีอาจทําให้เกิดปัญหนার่ว, ไฟฟ้าช็อต หรือเพลิงใหม่งานเกี่ยวกับกระแสไฟฟ้าต้องดําเนินการโดยช่างไฟที่มีความชํานาญ ตามกฎหมายเบียบในท้องถิ่น และคําแนะนําที่ให้วในคู่มิอนี้ เซื่อมตอวงจรตามที่ออกมาแบบมาล้าหรับเครื่องน้อย่างถูกต้องการติดตั้งอย่างไม่ถูกต้อง หรือวงจรไม่สมบูรณ์ อาจทําให้ตัวเครื่องทํางานผิดปกติ หรือเกิดความเสี่ยงจากไฟฟ้าช็อต, เพลิงใหม่ หรือการระเบิดปิด事先ครอบข้าวไฟฟ้า (แผง) บนตัวเครื่องให้แน่นสนิทหากปิด事先ไม่สนิท ผุ่น และ/หรือน้ําอาจซืมเข้าใบในเครื่อง และเกิดความเสี่ยงจากไฟฟ้าช็อต, เกิดควัน หรือเพลิงใหม่โปรดเลือกใช้เฉพาะสารทําความเย็นชนิด R32 ตามที่ระบุไว้บนตัวเครื่องเมื่อติดตั้ง หรือย้ายที่ติดตั้งเครื่องการใช้สารทําความเย็นชนิดอื่น หรือการทําให้อากาศเข้าใบในวงจรของตัวเครื่องอาจทําให้ตัวเครื่องทํางานผิดปกติ และอาจทําให้ตัวเครื่องเกิดการระเบิดได้

⚠ คําเดือน

ห้ามสัมผัสทางปลายนอุปกรณ์แลกเปลี่ยนความร้อนด้วยมือเปล่า เพราะมีความคม และเป็นอันตรายอย่างมากในกรณีที่มีสารทําความเย็นรั่ว ต้องทําให้ห้องสามารถระบายอากาศได้อย่างสะดวกหากสารทําความเย็นที่รั่วออกมาสัมผัสกับแหล่งของความร้อน อาจทําให้เกิดแก็สที่เป็นอันตราย, เพลิงใหม่ หรือการระเบิดห้ามพยาขามหลีกลี่ยงคุณสมบัติเพื่อความปลอดภัยของตัวเครื่อง และห้ามเปลี่ยนการตั้งค่าการละเลยคุณสมบัติต้านความปลอดภัยบนตัวเครื่อง เช่น สวิตช์แรงดัน และสวิตช์อุณหภูมิ หรือการใช้อะไหล่จากแหล่งอื่น ที่นอกเหนือจากตัวแทน จําหน่าย หรือช่างที่มีความชํานาญ อาจทําให้เกิดเพลิงใหม่ หรือการระเบิด

เมื่อติดตั้งเครื่องภายในห้องขนาดเล็ก ควรมีการป้องกันการขาดออกซิเจนอย่างรุ่นแรง (hypoxia) ที่เกิดจากการรั่วของสารทําความเย็นออกままากจนถึงระดับที่กําหนดไว้โปรดติดต่อสอบถามจากตัวแทนจําหน่ายสําหรับมาตรการป้องกันที่จําเป็นเมื่อย้ายตําแหน่งติดตั้งเครื่องปรับอากาศ โปรดติดต่อตัวแทนจําหน่าย หรือช่างที่มีความชํานาญการติดตั้งอย่างไม่ถูกวิธีอาจทําให้เกิดปัญหน้ารั่ว, ไฟฟ้าช็อต, เพลิงใหม่ หรือการระเบิดได้หลังเสร็จงานช่อมเครื่อง โปรดตรวจสอบการรั่วของสารทําความเย็นหากสารทําความเย็นที่รั่วออกมาสัมผัสกับแหล่งของความร้อน เช่น มอเตอร์ พัดลม, เตาทอาหาร และเครื่องย่างไฟฟ้า อาจทําให้เกิดแก็สที่เป็นอันตราย, เพลิงใหม่ หรือการระเบิดใช้อะไหล่ของแท้ที่กําหนดไว้เท่านั้นต้องติดตั้งเครื่องปรับอากาศโดยช่างมืออาชีพเท่านั้น การติดตั้งอย่างไม่ถูกวิธี อาจทําให้เกิดปัญหน้ารั่ว, ไฟฟ้าช็อต, ควัน, เพลิงใหม่ หรือการระเบิดได้

ข้อควรระวังสำหรับการจัดการเครื่องปรับอากาศที่ใช้สารทำความเย็นชนิด R32

ข้อควรระวัง

ห้ามใช้ท่อน้ํายาแอร์ที่มีอยู่เติมสารทําความเย็น และน้ํามันเก่าที่อยู่ในท่อน้ํายาแอร์อันเติมมีสารประกอบคลอรีนปริมาณมาก ซึ่งจะทําให้น้ํามันในตัวเครื่องใหม่เกิดการเสื่อมสภาพได้สารทําความเย็นชนิด R32 เป็นสารทําความเย็นที่มีแรงดันสูง และการใช้ท่อน้ํายาแอร์อันเติม อาจทําให้เกิดการระเบิดโปรตรักษาความสะอาดพื้นผิวด้านโน และด้านนอกของท่ออยู่เสมอ และต้องปราศจากสารปนเปื้อน เช่น ชัลเฟอร์, ออกไซด์, ผุ่น/ลึงสกปรก, น้ํามัน และความชื้นสารปนเปื้อนที่อยู่ในท่อน้ํายาแอร์จะทําให้น้ํามันในสารทําความเย็นเสื่อมสภาพได้

ใช้ปืมสุญญาศาสที่มีวลาล์ตรวจสอบการไหลย้อนกลับหากใช้วาล์วชนิดอื่นๆ น้ํามันของปืมสุญญาศาสจะไหลย้อนกลับเข้ามาในระบบทําความเย็น และทําให้น้ํามันในสารทําความเย็นเสื่อมสภาพใต้ห้ามใช้เครื่องมือที่เคยใช้งานกับสารทําความเย็นแบบทั่วไปดังต่อไปนี้ โปรดเตรียม อุปกรณ์สําหรับสารทําความเย็นชนิด R32 โดยเฉพาะ (เกจวัตน้ํายาแอร์, ท่อเติมน้ํายาแอร์, อุปกรณ์ตรวจสอบหากําชร่ว, วลาล์ตรวจสอบการไหลย้อนกลับ, ฐานอัตน้ํายาแอร์, มาตรวัดความเป็นสุญญาศาส และ อุปกรณ์ดูดเก็บสารทําความเย็น)หากสารทําความเย็น และ/หรือน้ํามันในสารทําความเย็นตกค้างอยู่บนเครื่องมือเหล่านั้นถูกผสมกับสารทําความเย็นชนิด R32 หรือหากมีน้ําผสมกับสารทําความเย็นชนิด R32 จะทําให้สารทําความเย็นเสียได้เนื่องจากสารทําความเย็นชนิด R32 ไม่มีส่วนประกอบของคลอรีน อุปกรณ์ตรวจสอบหากําชร่วสําหรับสารทําความเย็นชนิดทั่วไปจะไม่ทํางาน

ข้อควรระวัง

เก็บท่อที่จะใช้งานในการติดตั้งภายในอาคาร และบิดผนึกปลายทั้งสองด้านของท่อให้มิดชิต จนกว่าจะทำการเชื่อมโลหะ (ใช้พลาสติกพันรอบข้องอ และข้อต่ออื่นๆ ไว้ให้มิดชิต)➤ หากมีผืน, สิ่งสกปรก หรือน้ำเล็ดลอดเช้าไปในวงจรของสารทำความเย็นอาจทำให้น้ํามันในตัวเครื่องเสีย หรืออาจทำให้คอมเพราะเซอร์ทางานผิดปกติใช้น้ํามัน Ester ในบริมาณน้อย, น้ํามัน Ester หรือสาร Alkylbenzene ในการเคลื่อบแฟลร์ และการเชื่อมต่อกับหน้าแปลน➤ การใช้น้ํามันในปริมาณมาก จะทำให้น้ํามันในสารทำความเย็นเสียได้ใช้สารทำความเย็นชนิดน้ําในการเติมเข้าสู่ระบบ➤ การเติมสารทำความเย็นชนิดก็าจะทำให้สารทำความเย็นในถังเปลี่ยนองค์ประกอบ ส่งผลให้ประสิทธิภาพลดลง

ห้ามใช้กระบอกเติมสารทำความเย็น (charging cylinder)➤ การใช้กระบอกเติมสารทำความเย็นจะเปลี่ยนองค์ประกอบของสารทำความเย็น และน้ําไปสู่การสูญเสียประสิทธิภาพใช้ความระมัดระวังเป็นพิเศษในการจัดการเครื่องมือ➤ หากมีวัตถุแปลกปลอม เช่น ผุ่นละออง, สิ่งสกปรก หรือน้ําในวงจรของสารทำความเย็น จะทำให้น้ํามันในสารทำความเย็นเสียได้โปรดใช้สารทำความเย็นชนิด R32 เท่านั้น➤ การใช้สารทำความเย็นที่มีส่วนผสมของคลอรีน (เช่น R22) จะทำให้สารทำความเย็นเสียได้

ก่อนการติดตั้งตัวเครื่อง

ข้อควรระวัง

ห้ามติดตั้งเครื่องในสถานที่ที่มีอาจเกิดการรั่วของกําชไวไฟกําชรั่วสะสมรอบๆ ตัวเครื่องอาจทําให้เกิดเพลิงใหม่ได้ห้ามใช้เครื่องในการเก็บรักษาอาหาร, สัตว์, ตันไม่, สิ่งของอื่นๆ หรือลำหรับการใช้งานในลักษณะพิเศษเครื่องนี้ไม่ได้ถูก otอกมาลำหรับการเก็บรักษาสิ่งของที่กล่าวมาข้างต้นห้ามใช้งานเครื่องในสภาวะแวดล้อมที่ไม่ปกติการใช้งานเครื่องในบริเวณที่มีน้ํามัน, ไอน้ํา, กรด, ตัวทำละลายอัลคาไลน์หรือการฉีดสมปรย์สารชนิดพิเศษ จะทำให้ประสิทธิภาพลดลง และ/หรือการทํางานที่ผิดปกติ และทำให้เกิดความเสียงจากไฟฟ้าช็อต, เกิดควันหรือเพลิงใหม่หากมีตัวทำละลายชีวภาพ, กําชที่มีฤทธิ์กัดกร่อน (เช่น แอมโมเนีย,สารประกอบชัลเฟอร์ และกรด อาจทําให้กําช หรือนาร่วいได้)

เมื่อติดตั้งเครื่องในโรงพยาบาล ต้องมีมาตรการป้องกันเสียงดังรบกวนอุปกรณ์ทางการแพทย์ที่มีคลื่นความถี่สูงอาจารยกวนการทํางานปกติของเครื่องปรับอากาศ หรือเครื่องปรับอากาศอาจารยกวนการทํางานปกติของอุปกรณ์ทางการแพทย์ห้ามวางเครื่องไว้บน หรือเหนือสิ่งที่อาจเปียกน้ำได้เมื่อมีระดับความชื่นสูงกว่า 80% หรือเมื่อระบบบะายน้ำอุดตัน ตัวเครื่องภายในอาคารอาจมีหยดน้ําการติดตั้งระบบบะายน้ำไว้ที่ศูนย์กลางลําหรับตัวเครื่องภายนอกอาคารจําเป็นต้องพิจารณาเรื่องการป้องกันการเกิดหยดน้ําจากตัวเครื่องภายนอกอาคาร

ก่อนติดตั้ง (ย้ายดำเนินผงติดตั้ง) เครื่องปรับอากาศ หรือการปฏิบัติงานเกี่ยวกับกระแสไฟฟ้า

ข้อควรระวัง

ต่อสายดินให้กับตัวเครื่องห้ามเซี่อมต่อสายดินของตัวเครื่องกับท่อแกส, ท่อน้ํา, สายล่อฟ้า หรือชั่วต่อสายดินของโทรศัพท์ การต่อสายดินอย่างไม่ถูกวิธีอาจทําให้เกิดไฟฟ้าซื้อต. เกิดควัน, เพลิงใหม่ หรือเลียงดังรบกวน และทําให้เครื่องทํางานผิดปกติได้ตรวจสอบให้แน่ใจว่าสายไฟไม่ประสบปัญหาเรื่องแรงดึงหากสายไฟตึงเกินไป อาจทําให้สายไฟขาด จนทําให้เกิดความร้อนสูงและ/หรือ เกิดควัน และทําให้เกิดเพลิงใหม่ต้องติดตั้งเบรกเกอร์ป้องกันไฟรั่วที่แหล่งจ่ายไฟ เพื่อหลีกเลี่ยงการเกิดไฟฟ้าซื้อตหากไม่ติดตั้งเบรกเกอร์ป้องกันไพร่ว จะทําให้เกิดไฟฟ้าซื้อต. เพลิงใหม่ หรือการระเบิดห้ามใช้ฟิวล์ที่มีขนาดใหญ่. สายลวด หรือสายทองแดงไม่เช่นนั้นจะทําให้ตัวเครื่องเสียหาย. เกิดเพลิงใหม่. ควัน หรือการระเบิดได้

ห้ามฉีตพนน้ําไปที่เครื่องปรับอากาศ หรือนําเครื่องไปจุ่มในน้ําหากมีน้ําบนตัวเครื่องจะทําให้เกิดไฟฟ้าซื้อตตรวจสอบแท่นวางเครื่องเป็นระยะเพื่อตรวจหาร่องรอยความเสียหาย เพื่อบ้องกันตัวเครื่องจากการตกหล่นหากตั้งวางตัวเครื่องไว้บนแท่นวางที่เสียหาย จะทําให้เครื่องพลิกคว่าลงมาจนทําให้มีผู้บาดเจ็บเมื่อติดตั้งท่อน้ําทั้ง ให้ปฏิบัติตามคําแนะนําในคู่มือ และตรวจสอบให้แน่ใจว่าน้ําสามารถระบายออกได้อย่างสะดวก เพื่อหลีกเลี่ยงการเกิดหยดน้ําหากติดตั้งอย่างไม่ถูกต้อง อาจทําให้เกิดปัญ thuน้ํารัว และทําให้เฟอร์นิเจอร์เสียหายทั้งบรรจุภัณฑ์ของเครื่องปรับอากาศอย่างถูกวิธีวัตถุต่างๆ อย่างเช่น สกรุอาจารวมอยู่ในบรรจุภัณฑ์ ควรนําไปกําจัดให้ถูกวิธีหากเด็กเล่นดุงพลาสติกอาจทําให้ขาดอากาศหายใจได้ จึงควรฉีกถุงพลาสติกให้ขาดก่อนนําไปทั้ง เพื่อบ้องกันการเกิดอันตราย

ก่อนการทดสอบการทำงาน

ข้อควรระวัง

ห้ามใช้งานสวัตช์ขณะมือเปียกเพื่อหลีกเลี่ยงการเกิดไฟฟ้าลัดวงจรห้ามสัมผัสท่อน้ํายาแอร์ด้วยมือเปล่าระหว่าง และหลังจากเพิ่งใช้งานเสร็จบางส่วนของตัวเครื่อง เช่น ท่อน้ํายาแอร์ และคอมเพราะเซอร์อาจเย็นหรือร้อนจัด และเป็นอันตรายต่อผิวหนังได้ ขึ้นอยูกับสภาวะของสารทําความเย็นในระบบห้ามใช้งานเครื่องโดยไม่ปิดฝากรอบ และแพงป้องกันกันเพื่อความปลอดภัยอย่างเหมาะสมเพราะผู้ใช้อาจไปสัมผัสโดนส่วนของอุปกรณ์ที่มีการหมุน, มีอุณหภูมิสูง หรือมีแรงดันสูงโดยไม่ได้ตั้งใจ จนทําให้ได้รับบาดเจ็บได้

ห้ามปิดเครื่องทันทีหลังจากที่เพิ่งหยุดการทํางานควรรอย่างน้อย 5 นาทีก่อนที่จะปิดเครื่อง ไม่เช่นนั้นอาจมีน้ํารั่ว หรือเกิดปัญหาอื่นๆ ตามมาห้ามใช้งานเครื่องโดยที่ไม่ได้ติดตั้งแผ่นกรองอากาศผุ่นละอองในอากาศเข้าไปอุดตันในระบบ และทําให้เครื่องทํางานผิดปกติได้

รายการที่จะต้องตรวจสอบ

(1) ยืนยันประเภทของสารทำความเย็นของเครื่องปรับอากาศที่กำลังจะให้บริการ ประเภทของสารทำความเย็น: R32
(2) ตรวจสอบอาการที่ปรากฏของเครื่องปรับอากาศที่กําลังจะให้บริการ โปรดอ่านคู่มือการให้บริการนี้สําหรับอาการที่เกี่ยวข้องกับจรสารทำความเย็น
(3) โปรดอ่านข้อควรระวังเพื่อความปลอดภัยอย่างอย่างละเอียดตามที่แสดงไว้ในช่วงต้นของคู่มือเล่มนี้
(4) หากมีก๊าชรั่ว หรือหากสารทําความเย็นตกต้างสัมผัสกับเปลวโพ อาจทําให้เกิดกรดไฮโดรฟลูออวิศที่เป็นก๊าชอันตราย ควรทําให้สถานที่ปฏิบัติงานมีการระบายอากาศที่ดื่อยู่เสมอ

ข้อควรระวัง

• ติดตั้งท่อใหม่ทันที่หลังจากถอดท่อเก่าออกมาเพื่อให้วงจรสารทำความเย็นอยู่ห่างจากความชิ้น
• สารคลอไรด์ในสารทำความเย็นบางประเภท เช่น R22 จะทำให้น้ํามันของเครื่องปรับอากาศเสียได้

เครื่องมือ และวัสดุที่จำเป็น

เตรียมเครื่องมือต่อไปนี้ และวัสดุที่จำเป็นลำหรับการติดตั้ง และการให้บริการเกี่ยวกับตัวเครื่อง

เครื่องมือที่จำเป็นลำหรับการใช้งานกับสารทำความเย็นชนิด R32 (การประยุกต์ใช้เครื่องมือสำหรับการใช้งานกับสารทำความเย็นชนิด R22 และ R410A)

1. เครื่องมือที่ใช้กับสารทำความเย็นชนิด R32 โดยเฉพาะ (ไม่ใช้กับสารทำความเย็นชนิด R22 และ R410A)

เครื่องมือ/วัสดุ	การใช้งาน	หมายเหตุ
เกจวัตน้ํายาแอร์	ดูดอากาศและความชั้น,เติมสารทําความเย็น	5.09MPa บนด้านแรงดันสูง
ท่อเติมน้ํายาแอร์	ดูดอากาศและความชั้น,เติมสารทําความเย็น	เส้นผ่าศูนย์กลางของท่อใหญ่กว่าท่อปกติ
อุปกรณ์ดูดเก็บสารทําความเย็น	ดูดเก็บสารทําความเย็น	-
ถังบรรจุสารทําความเย็น	เติมสารทําความเย็น	จดประเภทสารทําความเย็น ที่เป็นตัวสีชมพูทางด้านบนของถัง
พอร์ตถังบรรจุสารทําความเย็น	เติมสารทําความเย็น	เส้นผ่าศูนย์กลางของท่อใหญ่กว่าท่อปกติ
แฟลร์นัด	เชื่อมต่อตัวเครื่องกับท่อ	ใช้แฟลร์นัดแบบ Type-2

1. เครื่องมือและวัสดุที่ใช้งานกับสารทำความเย็นชนิด R32 ได้โดยมีข้อจำกัดบางอย่าง

เครื่องมือ/วัสดุ	การใช้งาน	หมายเหตุ
อุปกรณ์ตรวจสอบหาการรั่วของก๊าช	ตรวจสอบหาการรั่วของก๊าช	อาจใช้อุปกรณ์นี้ลําหรับสารทําความเย็นประเภท HFC
บีมสุญญาภาศ	การทําแวดค้ม	อาจใช้งานได้หากมีการติดตั้งอะแคปเตอร์ตรวจสอบการไหลย้อนกลับ
แฟลร์นัด	ทําบานแฟลร์ท่อ	มีการเปลี่ยนแปลงขนาดของการทําบานแฟลร์ โปรดดูหน้าถัดไป
อุปกรณ์ดูดเก็บสารทําความเย็น	ดูดเก็บสารทําความเย็น	จะใช้งานได้หากออกแบบมาสําหรับสารทําความเย็นชนิด R32

1. เครื่องมือ และวัสดุที่ใช้งานกับสารทําความเย็นชนิด R22 หรือ R410A และสามารถใช้งานกับชนิด R32 ได้เช่นกัน

เครื่องมือ/วัสดุ	การใช้งาน	หมายเหตุ
ปีมสัญญาภาศที่มีเช็ดวาล์ว	ดูตอากาศออก
ที่ตัดท่อ	ตัดท่อ
ประแจวัดแรงบิด	ชันแฟลร์นัด	เฉพาะ ∅12.70 (1/2 นิ้ว) และ Regular15.88 (5/8 นิ้ว) มีขนาดของเครื่องมือบานแฟลร์ที่ใหญ่กว่า
คัดเตอร์ตัดท่อ	ตัดท่อ
เครื่องเชื่อม และถังในodesเจน	เชื่อมท่อ
เครื่องวัดสารทําความเย็น	เติมสารทําความเย็น
อุปกรณ์ดูดเก็บสารทําความเย็น	ตรวจสอบระดับสุญญาภาศ

1. เครื่องมือ และวัสดุที่ห้ามใช้งานกับสารทำความเย็นชนิด R32

เครื่องมือ และวัสดุ	การใช้งาน	หมายเหตุ
กระบอกเติมสารทำความเย็น	เติมสารทำความเย็น	จะต้องใช้งานกับตัวเครื่องประเภท R32

เครื่องมือสำหรับสารทําความเย็นชนิด R32 จะต้องมีการจัดการอย่างระมัดระวังเป็นพิเศษ และอย่าให้มีความชั้น และผุ่นละอองเข้าไปปนเปื้อนในวงจรสารทำความเย็น

วัสดุสำหรับการเดินท่อ

ประเภทของท่อทองแดง (อ้างอิง)

แรงดันในการทำงานสูงสุด	สารทำความเย็นที่ใช้ได้
3.4 MPa	R22
4.3 MPa	R32, R410A

- ใช้ท่อตามมาตรฐานในท้องถิ่น

วัสดุสำหรับการเดินท่อ/ความหนา

ใช้ท่อที่ผลิตจากทองแดงฟอสฟอรัสคืออกซิใดซ์

เนื่องจากแรงดันของเครื่องที่ใช้สารทําความเย็นชนิด R32 ลูงกว่าแรงดันของเครื่องที่ใช้สารทําความเย็นชนิด R22 ให้ใช้ท่อที่มีความหนาขั้นต่ําตามที่กําหนดไว้ ในตารางด้านล่าง (ท่อที่มีความหนา 0.7 มม. หรือบางกว่า ไม่สามารถใช้งานได้)

ขนาด (มม.)	ขนาด (นั่ว)	ความหนา (มม.)	ประเภท
6.35	1/4 นั่ว	0.8t	ท่อ Type-O
9.52	3/8 นั่ว	0.8t
12.70	1/2 นั่ว	0.8t
15.88	5/8 นั่ว	1.0t
19.05	3/4 นั่ว	1.0t	ท่อ Type-1/2H หรือ H

• แม้ว่าจะสามารถใช้ท่อ Type-O ขนาดสูงสุด ∅19.05 (3/4 นั่ว) กับสารทําความเย็นทั่วไป แต่ให้ใช้ท่อแบบ Type-1/2H กับเครื่องที่ใช้สารทําความเย็นชนิด R32 (ท่อ Type-O อาจใช้งานได้หากทอมีขนาด 19.05 และความหนา 1.2t)
• ตารางนี้แสดงมาตรฐานในประเทศไทยปุ่น ตารางนี้ใช้สำหรับเป็นข้อมูลอ้างอิงเท่านั้น เลือกท่อตามมาตรฐานของท้องถิ่น

การทำงานแฟลร์ (Type-O และ OL เท่านั้น)

ขนาดในการทําบานแฟลร์ลําหรับเครื่องที่ใช้สารทําความเย็นชนิด R32 จะใหญ่กว่าขนาดลําหรับเครื่องที่ใช้สารทําความเย็นชนิด R22 เพื่อเพิ่มความมิตชิต (air tightness)

ขนาดในการทำงานแฟลร์ (มม.)

ขนาดวัดจากด้านนอกของท่อ	ขนาด (W)	ขนาด A
		R32	R22
6.35	1/4 นิ้ว	9.1	9.0
9.52	3/8 นิ้ว	13.2	13.0
12.70	1/2 นิ้ว	16.6	16.2
15.88	5/8 นิ้ว	19.7	19.4
19.05	3/4 นิ้ว	24.0	23.3

หากท่านใช้เครื่องมือบานแฟลร์แบบ Clutch Type ในการบานแฟลร์บนเครื่องที่ใช้สารทําความเย็นชนิด R32 ให้ทําให้ส่วนที่ยื่นออกมาของท่อมีความยาวระหว่าง 1.0 และ 1.5 มม. เครื่องมือวัดท่อทองแดงเป็นประโยชน์ลําหรับการปรับความยาวของส่วนที่ยื่นออกมาของท่อ

แฟลร์นัด

ใช้แพร่นัดแบบ Type-2 แทนนัดแบบ Type-1 เพื่อเพิ่มความแข็งแรง ขนาดของแพร่นัดบางประเภทมีการเปลี่ยนแปลงด้วยเช่นกัน ขนาดของแพร่นัด (มม.)

ขนาดวัดจากต้านนอกของท่อ	ขนาด (W)	ขนาด B
		R32 (Type 2)	R22 (Type 1)
6.35	1/4 นิ้ว	17.0	17.0
9.52	3/8 นิ้ว	22.0	22.0
12.70	1/2 นิ้ว	26.0	24.0
15.88	5/8 นิ้ว	29.0	27.0
19.05	3/4 นิ้ว	36.0	36.0

- ตารางนี้แสดงมาตรฐานในประเทศไทยปุ่น ตารางนี้ใช้สําหรับเป็นข้อมูลอ้างอิงเท่านั้น เลือกท่อตามมาตรฐานของท้องถิ่น

การทดสอบความมิดซิดของอากาศ (Air Tightness)

วิธีการทดสอบเหมือนกับวิธีการตั้งเติมไม่มีการเปลี่ยนแปลง โปรดทราบว่าอุปกรณ์ตรวจสอบหาการรั่วของสารทำความเย็นชนิด R22 หรือ R410A ไม่สามารถตรวจสอบจับการรั่วของสารทำความเย็นชนิด R32

เครื่องมือตะเกียงแก็ส

อุปกรณ์ตรวจหาการรั่วของสารทำความเย็น ชนิด R22 หรือ R407C

สิ่งที่จะต้องปฏิบัติตามอย่างเข้มงวด:

1. เพิ่มแรงดันอุปกรณ์โดยใช้นโตรเจนตามระดับแรงดันที่กำหนด จากนั้นตัดสินความมิดชัดของอุปกรณ์ โดยพิจารณาตามการแปรผันของอุณหภูมิ
2. เมื่อตรวจหารอยรั่วโดยใช้สารทำความเย็น โปรดแน่ใจว่าได้ใช้สารทำความเย็นชนิด R32
3. โปรดตรวจสอบให้นแน่ใจว่าสารทำความเย็นชนิด R32 อยู่ในสภาวะของเหลวเมื่อทำการเติม

เหตุผล:

1. การใช้ออกซิเจนเป็นก้าซที่ใช้ในการเพิ่มแรงดันอาจทำให้เกิดการระเบิดได้
2. การเติมโดยใช้กําซ R32 จะทำให้องค์ประกอบของสารทำความเย็นที่ค้างอยู่ในถังเปลี่ยนไป จนไม่สามารถนำใช้งานได้

การทำแวดค้ม

1. ปีมสุญญาภาศที่มีเช็ควาล์ว

จำเป็นต้องใช้ปืมสุญญาภาศที่มีเช็ความ์วในการป้องกันน้ำมันของปืมสุญญาภาศไม่ให้หลาย้อนกลับไปในวงจรของสารทำความเย็นเมื่อปิดปืม (Power failure) นอกจากนี้ยังสามารถติดเช็ความ์วกับปืมสุญญาภาศจริงในภายหลัง

1. ระดับมาตรฐานของความเป็นสุญญาภาศสำหรับปีมสุญญาภาศ

ใช้ปืมที่มีระดับถึง 65 Pa หรือต่ำกว่า หลังจากการใช้งาน 5 นาที นอกจากนี้ ต้องแน Liberiaว่าท่านได้ใช้มสุญญาภาศที่ได้รับการดูแลรักษาเป็นอย่างดี และเติมนัมน์โดยใช้น้ํามันที่กำหนด หากปืมสุญญาภาศไม่ได้รับการดูแลรักษาเป็นอย่างดี ระดับความเป็นสุญญาภาศอาจต่ําเกินไป

1. มาตรวัดความเป็นสุญญาภาศต้องมีความแม่นย้ำ

ใช้มาตรฐานความเป็นสุญญาภาศที่สามารถวัดได้สูงถึง 650 Pa ห้ามใช้เกจวัตน้ํายาแอร์ทั่วไปที่วัดค่าความเป็นสุญญาภาศได้ไม่ถึง 650 Pa

1. ระยะเวลาการดูตอากาศและความชื่น

ดูอากาศและความชั้นอุปกรณ์นาน 1 ชั่วโมงหลังจากที่ค่าความเป็นสุญยาภาศได้มีระดับ 650 Pa

หลังจากดูดอากาศและความชั้น พักอุปกรณีไว้ก่อน 1 ชั่วโมง และตรวจสอบให้นแน่ใจว่าความเป็นสัญญาภาศไม่หายไป

1. ขั้นตอนการใช้งานเมื่อหยุดการทำงานของปีมสุญญาภาศ

เพื่อป้องกันไม่ให้น้ํามันของปืมสุญญาภาศไหลย้อนกลับ ให้เปิดวาล์ volดแรงตันบนปืมสุญญาภาศ หรือคลายท่อเติมน้ํายาแอร์เพื่อดึงอากาศ ก่อนหยุดการทำงานต้องใช้ขั้นตอนการทำงานเดียวกันนี้เมื่อใช้ปืมสุญญาภาศที่มีเช็ความล่ว

การเติมสารทำความเย็น

สารทำความเย็นชนิด R32 จะต้องอยู่ในสถานะของเหลวเมื่อทำการเติม

เหตุผล

R32 เป็นสารทำความเย็น HFC (จุดเตื้อต = -52℃) และสามารถใช้งานในลักษณะเดียวกันกับสารทำความเย็นชนิด R410A โปรดแน่ใจว่าท่านได้เติมสารทำความเย็นจากต้านของเหลว เนื่องจากการทำขึ้นตอนนี้จากต้านก้าซจะทำให้องค์ประกอบของสารทำความเย็นในถังเปลี่ยนแปลงหมายเหตุ

- ในกรณีที่ถังบรรจุสารทำความเย็นมีกําลักษ์น้ํา สารทำความเย็นชนิด R32 ที่เป็นของเหลวจะถูกเติมโดยไม่ต้องหมุนถังคว่าลง โปรดตรวจสอบ ประเภทของถังก่อนเติมสารทำความเย็น

วิธีแก้ปัญหาในกรณีที่สารทำความเย็นรั่ว

เมื่อสารทำความเย็นรั่ว อาจต้องเติมสารทำความเย็นเพิ่ม (เติมสารทำความเย็นจากด้านของเหลว)

คุณลักษณะของสารทำความเย็นชนิดเติม และชนิดใหม่

- เนื่องจาก R32 เป็นสารทำความเย็นที่มีลักษณะเหมือนกันสารในกลุ่ม Azeotropic จึงสามารถใช้งานในลักษณะที่เก็บเหมือนกันกับสารทำความเย็นชนิด R22 อย่างไรก็ตี หากมีการดูดสารทำความเย็นในสถานะเฟสที่เป็นไอ (vapor phase) อย่างไรก็ตี องค์ประกอบของสารทำความเย็นในถังก็จะมีการเปลี่ยนแปลง

- ดูดสารทำความเย็นออกมาในสถานะเฟสที่เป็นของเหลว (liquid phase) อาจต้องเติมสารทำความเย็นเพิ่มในกรณีที่มีสารทำความเย็นร่วง

1. อุปกรณ์เสริม

"การปิดชอบ (Edging)" สำหรับป้องกันสายไฟจากขอบแบบเปิดโล่ง

2. การเลือกสถานที่ติดตั้ง

2.1 ทั่วไป

⚠️ คำเตือน

■ ดําเนินการตามขั้นตอนที่เหมาะสมเพื่อป้องกันไม่ให้ตัวเครื่อง ภายนอกอาคารกลายเป็นที่พักพิงของสัตว์เล็ก สัตว์ขนาดเล็กที่สัมผัสกับชิ้นส่วนที่มีกระแสไฟฟ้า อาจทำให้ เครื่องทำงานผิดปกติ เกิดควัน หรือเพลิงใหม่ โปรดแนะนํา ให้ลูกค้ารักษาความสะอาดบริเวณรอบ ๆ ตัวเครื่อง

เลือกสถานที่ติดตั้งที่ตรงตามเงื่อนไขต่อไปนี้ และตรงตาม การอนุมัติของลูกค้าของท่าน

• สถานที่หมู่การระบายอากาศที่ดี
• สถานที่ที่ตัวเครื่องไม่ได้รบกวนเพื่อนบ้านที่อยู่ติดกัน
• สถานที่ปลอดภัยซึ่งสามารถรองรับน้ําหนัก และการสั่นสะเทือนของ ตัวเครื่อง และคำ แหน่งที่สามารถติดตั้งเครื่องได้ระดับตามแนวระนาบ
• สถานที่ที่เม่มีความเสี่ยงของการรั่วของก็าชไวไฟ หรือ ผลิตภัณฑ์ที่ สามารถติดไฟได้ง่าย

- อุปกรณ์นี้ไม่ได้มไว้วี่สำหรับใช้ในสภาวะแวดล้อมที่อาจเกิดการระเบ็ดได้

- สถานที่ที่สามารถให้บริการได้อย่างมั่นใจ

- สถานที่ที่สามารถติดตั้งท่อ และสายไฟของตัวเครื่องภายในอาคารและภายนอกอาคารตามความยาวที่เหมาะสม

- สถานที่ที่จะไม่เกิดความเสียหาย หากมีน้ําร์วออกมาจากเครื่อง เช่น ในกรณีที่ท่อน้ําอุดต้น

- สถานที่ที่ปลิดภัยจากน้ำฝนมากที่สุด

- อย่าติดตั้งเครื่องในสถานที่ที่มักใช้เป็นสถานที่ทำงานในกรณีของ งานก่อสร้าง ที่มีผุ่นจำนวน Bahamasจะต้องปิดคลุมตัวเครื่องไว้

-อย่างวัตถุหรืออุปกรณ์ใด ๆไว้ด้านบนตัวเครื่อง

-อย่าปืนนั่งหร้อยืนบนตัวเครื่อง

- ตรวจสอบให้นแน่ใจว่ามีการปฏิบัติตามข้อควรระวังอย่างครบถ้วน ตามที่กฎหมายกำหนด ในกรณีที่สารทำความเย็นร่วงไหล

ข้อสังเกต

ผลิตภัณฑ์นี้ถูกจัดอยู่ในประเภท Class A ในสภาวะแวดล้อม การใช้งาน ผลิตภัณฑ์นี้อาจก่อให้เกิดสัญญาณรบกวนคลื่นวิทยุ ในกรณีนี้ผู้ใช้อาจต้องมีมาตรการจัดการที่เพียงพอ

■ เมื่อติดตั้งเครื่องในสถานที่ที่มีลมแรง ควรให้ความสำคัญกับข้อมูล ต่อไปนี้ยืนพิเศษ
สมแรงที่ระดับ 5 ม./วินาที หรือมากกว่านั้นที่เป่าเข้ามาที่ช่อง ระบายอากาศของตัวเครื่องภายนอกอาคาร สามารถทำให้เกิด ไฟฟ้าล้วงจร (การดูตอากาศที่ระบายออก) และสิ่งนี้อาจมีผล กระทบตังต่อไปนี้ :
- ความสามารถในการทำงานลดลง
- มีการเร่งความเย็นจัดป่อยครั้งในการทำความร้อน
- การทำงานหยุดชะงัก เนื่องจากแรงดันที่สูงขึ้น
- เมื่อลมแรงพัตอย่างต่อเนื่องที่ด้านหน้าของตัวเครื่อง พัดลม สามารถเริ่มหมุนอย่างรวดเร็วมากจนเสียหายได้ โปรดดูภาพสำหรับการติดตั้งอุปกรณ์นี้ในสถานที่ที่สามารถ คาดการณ์ทิศทางลมได้
ซ่อมแซมช่องระบายน้ำรอบฐานเพื่อระบายน้ำเสียออกจากตัวเครื่อ
■ หากระจายบั้ําของตัวเครื่องไม่สะดวก โปรดติดตั้งตัวเครื่องไว้บน อิสูบล็อกคอนกรีต หรืออื่น ๆ (ความสูงของฐานควรสูงไม่เกิน 150 มม.)
■ หากท่านติดตั้งเครื่องบนเฟรม โปรดติดตั้งแผงป้องกันน้ำ (field supply) ภายใน 150 มม. ทางด้านล่างของตัวเครื่อง เพื่อป้องกันน้ำเข้าจากทิศทางที่ต่ำกว่า เมื่อติดตั้งเครื่องในสถานที่ที่ส้มผสกับหิมะบ่อยครั้ง ต้องให้ความสําคัญเป็นพิเศษกับการยกระดับฐานให้สูงที่สุด
■ ตรวจสอบให้นใจว่าตัวเครื่องได้รับการ ติดตั้งได้ระดับตามแนวราบ

2.2 ทั่วไป

ข้อสังเกต

เมื่อใช้งานตัวเครื่องภายนอกอาการในที่ที่มีอุณหภูมิภายนอกต่ำ ให้ปฏิบัติตามคำแนะนําที่อธิบายไว้ด้านล่าง

■ เพื่อป้องกันการสัมผัสกับลม ให้ติดตั้งตัวเครื่องภายนอกอาคารโดย หันด้านดูดอากาศเข้าหาผนัง
■ ห้ามติดตั้งตัวเครื่องภายนอกอาคารในสถานที่ซึ่งด้านดูดอากาศ อาจสัมผัสกับลมโดยตรง
■ เพื่อป้องกันการประ terกับลมโดยตรง ให้ติดตั้งแผงกันด้านข้าง ช่องระบายอากาศของตัวเครื่องภายนอกอาคาร ในพื้นที่ที่มีหิมะตกหนัก สิ่งสําคัญคือต้องเลือกสถานที่ติดตั้งซึ่งหิมะ จะไม่ส่งผลกระทบต่อตัวเครื่อง และหันด้านที่มีช่องระบายอากาศ ไปในมุมที่ลูกต้องตามทิศทางลม

2.3 ทั่วไป

■ สําหรับอุปกรณ์ที่ใช้บริเวณชายฝั่งทะเล ให้ปิดกั้นตัวเครื่องจากการประทะกับสมจากทะเลโดยตรง โดยการติดตั้งเครื่องไว้หลังสิ่งก่อสร้าง เช่นอาคาร หรือทำผนังป้องกันสูงกว่าตัวเครื่อง 1.5 เท่า เว้นระยะห่างระหว่างผนังและตัวเครื่องอย่างน้อย 700 มม. เพื่อให้อากาศหมุนเวียนได้สะดวก สําหรับมาตรการป้องกันการสึกกร่อนโปรดปรึกษาช่างติดตั้งเครื่องปรับอากาศที่มีความข้ำนาญ เช่น การกำจัดความเค็มบนอุปกรณ์แลกเปลี่ยนความร้อน และการใช้น้ำยากันสนิมมากกว่าปิละ 1 ครั้ง

■ ติดตั้งเครื่องบนแผนยืดตัวเครื่อง หากต้องการหลีกเลี่ยงผลกระทบที่เกิดจากหิมะ, น้ำแข็ง และการละลายป้ำแข็ง ให้ติดตั้งเครื่องบนท่อตั้งฮี่ทปืมเพื่อรับประกันความสูงจากพื้นที่เพียงพอ ในทุกกรณี โปรดดูข้อกฏหมายท้องถิ่นสําหรับความสูงของท่อตั้งที่ลูกต้องโปรดตรวจสอบให้แน่ใจว่าตัวเครื่องภายนอกอาคารได้รับการติดตั้งในระดับที่เรียบเสมอกัน และมั่นคงแข็งแรง ติดตั้งสุดป้องกันหิมะ หากจำเป็น

การติดตั้งที่ถูกต้อง การระบายน้ำ การติดตั้งที่ไม่ถูกต้อง การระบายน้ำ ปิดคลุมด้านบนของ ฐานตั้ง การระบายน้ำ การเว้นระยะห่างน้อยเกินไป ทำให้ระบายน้ำได้มีต็พอ การติดตั้งที่ถูกต้อง ความสูงขึ้นต่ํา (H) ควรสูงกว่าความลึก ของหิมะที่ตกลงมาสูงสุด (D) (H=D+20 ชม.) การติดตั้งที่ไม่ถูกต้อง ตัวเครื่องอาจถูกปิดคลุมใบด้วยหิมะ หากฐานตั้งเตี้ยเกินไป

2.4 การเลือกสถานที่ติดตั้งตัวเครื่องภายนอกอาคาร

(1) การติดตั้งเครื่องเดียว (หน่วย: มม.)

A	>150
B	>200
C	>150
D	>150
E	>200
F	>200
G	>300
H	>1500

พื้นผิวด้านบน และด้านข้างทั้งสองด้าน จะต้องสมผสกับพื้นที่เปิดโล่ง และสิ่งคิดขวางที่อยู่ด้านหน้าหรือด้านหลัง ต้องมื่อย่างน้อยหนึ่งด้าน ที่มีความสูงต่ำกว่าตัวเครื่องภายนอกอาคาร

(2) การติดตั้งหลายเครื่อง (หน่วย: มม.)

ด้านหลังและด้านข้าง มากกว่า 150 มากกว่า 300 มากกว่า 300 มากกว่า 300

ด้านหน้าและด้านหลัง

F มากกว่า 300 มากกว่า 300 ความสูงของสิ่งเกิดวางอยู่ตํากว่าตัวเครื่องภายนอกอาคาร มากกว่า 1000

(3) การติดตั้งหลายเครื่อง หันด้านหน้าด้านหลังเข้าหากัน (หน่วย: มม.)

มาตรฐาน 1000 G H 2000 200

พื้นผิวด้านบน และด้านข้างทั้งสองด้าน จะต้องสมผสกับพื้นที่เปิดโล่ง และสิ่งคัดวางที่อยู่ด้านหน้าหรือด้านหลัง ต้องมื่อย่างน้อยหนึ่งด้าน ที่มีความสูงต่ำกว่าตัวเครื่องภายนอกอาคาร

■พื้นที่บริการติดตั้งที่แสดงในภาพประกอบ อยู่บนพื้นฐานของอุณหภูมิอากาศที่ลูกดูดเข้าเครื่องที่ระดับ 35℃ (DB) สำหรับการใช้งานโหมด ทำความเย็น (COOL) ในภูมิภาคที่อุณหภูมิอากาศที่ลูกดูดเข้าเครื่อง มีระดับสูงเกิน 35℃ (DB) เป็นประจํา หรือหากคาตว่ากระความร้อน ของตัวเครื่องภายนอกอาคารจะสูงกว่าความสามารถในการใช้งาน สูงสุดเป็นประจํา ให้วเว้นพื้นที่ขนาดใหญ่กว่าที่ระบุไว้สำหรับด้านของ ช่องดูดอากาศของตัวเครื่อง
■เกี่ยวกับพื้นที่สำหรับช่องระบายอากาศที่ต้องการ ให้กำหนดตําแหน่งของตัวเครื่องโดยคำนึงถึงพื้นที่ที่จำเป็นสำหรับการวางท่อน้ำยาแอร์ ในสถานที่ร่วมด้วย โปรดปรึกษาตัวแทนจำหน่ายของท่าน หากสวะการทำงานไม่ตรงกับที่อยู่ในภาพประกอบ

3. การติดตั้งตัวเครื่องภายนอกอาคาร

ยัดตัวเครื่องไว้กับฐานให้ถูกวิธีตามสภาวะของสถานที่ติดตั้ง โปรดอ้างอิงจากข้อมูลต่อไปนี้

• เว้นพื้นที่วางให้มากพอสำหรับพื้นคอนกรีตเพื่อการยืดแองเคอร์
• วางฐานคอนกรีตไห้ล็กพอ
• ติดตั้งเครื่องให้เอียงน้อยกว่า 3 องศา
• ห้าまวางเครื่องไว้บนพื้นโดยตรง โปรดยืนยันว่ามีพื้นที่ว่างไกล ๆ รูระบายน้ำ บนแผงด้านล่างซึ่งรับประกันการระบายน้ำได้อย่างสะดวก

ไปนี้ ยางกันกระแทก ตัวเครื่อง ฐานคอนกรีต แองเครอร์ใบสห์

4.ขนาดในการติดตั้ง (หน่วย: มม.)

W D H ขั้วต่อสายไฟ รู้จ่ายกระแสไฟฟ้า L3 L2 L1 L2

ตัวเครื่องภายในอาคาร	W	D	H	L1	L2	L3
HCFI- 13CSR32C(F)	800	275	553	510	130	321
HCFI- 18CSR32C(F)HCFI- 25CSR32C(F)	820	338	614	590	115	330
HCFI- 30CSR32C(F)HCFI- 30DSR32C(F)HCFI- 36DSR32C(F)HCFI- 36DTR32C(F)	920	372	765	661	128	402
HCFI- 36CSR32C(F)HCFI- 36CTR32C(F)	948	340	840	648	180	447
HCFI- 40CSR32C(F)HCFI- 40CTR32C(F)HCFI- 48CSR32C(F)HCFI- 48CTR32C(F)	950	370	965	600	175	410

1.ขนาดท่อ

HCRI-13CSR32C(F)	ที่ของเหลว	6.35 × 0.8 mm.
	ที่กําช	9.52 × 0.8 mm.
HCRI-18CSR32C(F)	ที่ของเหลว	6.35 × 0.8 mm.
	ที่กําช	12.70 × 0.8 mm.
HCRI-25CSR32C(F)HCRI-30CSR32C(F)HCRI-30DSR32C(F)HCRI-36CSR32C(F)HCRI-36CTTR32C(F)HCRI-36DSR32C(F)HCRI-36DTR32C(F)HCRI-40CSR32C(F)HCRI-40CTTR32C(F)HCRI-48CSR32C(F)HCRI-48CTTR32C(F)	ที่ของเหลว	9.52 × 0.8 mm.
	ที่กําช	15 88 × 1 0 mm.

90±0.5°

- ติดตั้งแฟลร์นัทที่ถอดออกเข้ากับท่อที่จะเชื่อมต่อจากนั้นจึงทำการบานแฟลร์ท่อ

2. การเชื่อมต่อท่อ

• ในการดัดท่อ ให้ดัดเป็นแนวค้างมากที่สุดเพื่อไม่ให้ท่อถูกบืบ และรัศมีในการดัดควรอยู่ที่ 30 ถึง 40 มม. หรือยาวกว่า
  ●ทำการเชื่อมต่อด้านก้าชของทอก่อน เพื่อให้ำงานได้ง่ายขึ้น
• ท่อที่ใช้ในการเซื่อมต่อต้องเป็นท่อสำหรับสารทำความเย็นชนิด R32 โดยเฉพาะ

การขันแน่นมากจนเกินไปโดยไม่ระวัง อาจทำให้เกลียวเสียหาย และก๊าชร่วได้

เส้นผ่าศูนย์กลางท่อ (Φ)	แรงที่ใช้ในการขันแน่น
ด้านของเหลว 6.35 มม. (1/4 นิ้ว)	18N.m
ด้านของเหลว/ก๊าช 9.52 มม. (3/8 นิ้ว)	42N.m
ด้านก๊าช 12.70 มม. (1/2 นิ้ว)	55N.m
ด้านก๊าช 15.88 มม. (5/8 นิ้ว)	60N.m

โปรดระมัดระวังสิ่งแปลกปลอม เชื่อ เม็ดทราย, น้ำ หรือวัตถุอื่น ๆ ที่อาจเข้าไปภายในท่อ

ข้อควรระวัง

ความยาวท่อมาตรฐานคือ Cm หากเกิน Cm อาจกระทบต่อฟังก์ชันการทำงานของตัวเครื่อง ถ้าต้องต่อท่อให้ยาวขึ้น ควรเติมสารทำความเย็นตามข้อมูล อัตราส่วน D g/m แต่การเติมสารทำความเย็นจะต้องดำเนินการโดยช่างแอร์มืออาชีพ ก่อนที่จะเพิ่มสารทำความเย็น ต้องไล่อากาศออกจากท่อน้ำ你可以อร์และตัวเครื่องภายใน โดยใช้นี้มสุญญาภาศ จากนั้นจึงค่อยเติมสารทำความเย็นเพิ่ม

ตัวเครื่องภาษะออกอาคาร ตัวเครื่องภาษะออกอาคาร ตัวเครื่องภาษะออกอาคาร ตัวเครื่องภาษะออกอาคาร ตัวเครื่องภาษะออกอาคาร ตัวเครื่องภาษะออกอาคาร ตัวเครื่องภาษะออกอาคาร ตัวเครื่องภาษะออกอาคาร ตัวเครื่องภาษะออกอาคาร ตัวเครื่องภาษะออกอาคาร ตัวเครื่องภาษะออกอาคาร ระดับความสูงสุด: A สูงสุด ในกรณีที่ระดับความสูง A มากกว่า 5 ม. ควรติดตั้งท่อตักน้ํามันทุกๆ 5~7 เมตร ความยาวสูงสุด: B สูงสุด ในกรณีที่ความยาวของท่อ B มากกว่า Dm ควรเติมสารทํา ความเย็นในสัดส่วน E g/m

ตัวเครื่องภายนอกอาคาร	A สูงสุด	B สูงสุด	C	D
HCIFI-13CSR322C(F)	10	15	5	20
HCIFI-18CSR322C(F)	10	20	5	20
HCIFI-25CSR322C(F)	10	20	5	45
HCIFI-30CSR322C(F)HCIFI-30DSFR322C(F)HCIFI-36CSR322C(F)HCIFI-36CTR322C(F)HCIFI-36DSFR322C(F)HCIFI-36DTR322C(F)	20	30	5	45
HCIFI-40CSR322C(F)HCIFI-40CTTR322C(F)HCIFI-48CSR322C(F)HCIFI-48CTTR322C(F)	30	50	5	45

หลังจากเสร็จสิ้นการเชื่อมต่อท่อน้ํายาแอร์ จะต้องทำการทดสอบความมิตชิด (Air-tightness)

• การทดสอบความมิดชิด (Air-tightness) ใช้ถ้วในโทรศเจนเพื่อให้แรงดันตามโหมดการเชื่อมต่อท่อ ดังภาพต่อไปนี้
• วาร์วักซ์และวาร์วของเหลวจะอยู่ในสถานะปิดทั้งหมด เพื่อป้องกันในโตเรจนเข้าสู่ระบบการหมุนเวียนของตัวเครื่องภายในอาคารขันก้านวาร์วให้แน่นเพื่อให้แรงดัน (ทั้งด้านวาร์ววกิชา และวาร์วของเหลว มาตรฐานแรงดันต่ํา

1) อัดแรงดันนานกว่า 3 นาที ที่ 0.3 MPa (3.0 kg/cm²g)
2) ยัดแรงดันนานกว่า 3 นาทีที่ 1.5 MPa (15 kg/cm²g) รอยรั่วขนาดใหญ่จะถูกตรวจสอบ
3) อัดแรงดันประมาณ 24 ชั่วโมง ที่ 3.0 MPa (30 kg/cm²) รอยรั่วขนาดเล็กจะลูกตรวจพบ
- ตรวจสอบว่าแรงดันตกหรือไม่

หากแรงดันไม่ตก แสดงว่าผ่าน หากแรงดันตก ให้ตรวจสอบหาจุดที่เป็นรอยรั่ว

เมื่ออัดแรงดันประมาณ 24 ชั่วโมง การแปรผันของอุณหภูมิ 1℃ ในอุณหภูมิแวดล้อม จะทำให้เกิดความแปรผันของแรงดันที่ 0.01 MPa จะต้องแก้ใชระหว่างการทดสอบ

- ตรวจหารอยรั่ว

ในขั้นตอนที่ 1) ถึง 3) หากแรงดันตกลง ให้ตรวจสอบหารอยรั่วในแต่ละข้อต่อโดยการฟังเสียง, การสัมผัส และการใช้น้ําสนุ หรืออื่น ๆ เพื่อ ระบุจุดที่เป็นรอยรั่ว หลังจากยืนยันจุดที่เป็นรอยรั่ว ให้เชื่อมอีกครั้ง หรือขันนัทให้แน่นอีกครั้ง

วิธีการทำแวดคั่มท่อ: การใช้ปี่มสุญญาภาศ

1. ถอดฝากรอบของช่องบริการ (Service port) ของวาล์ว 3 ทาง, ฝาจุกของก้านวาล์ว 2 ทาง และ 3 ทาง จากนั้นเชื่อมต่อช่องบริการเข้าไปในส่วนที่ยื่น otอกมาของท่ออัดน้ำยาแอร์ (low) สำหรับเกจวัดน้ำยาแอร์ จากนั้นเชื่อมต่อส่วนที่ยื่น otอกมาของท่ออัดน้ำยาแอร์ (center) สำหรับเกจวัดน้ำยาแอร์เข้าไปในปีมสุญญาภาศ

สตื้อปว้าล้วต้านของเหลว สตื้อปว้าล้วต้านก็ฯฯ วาล้ว 2 ทาง วาล้ว 3 ทาง เทจรัตน้ํายาแอร์ (R32) ปิมสุดญญาฯฯค (R32)

1. เปิด handle ทางต้าน low ในเกจวัดน้ํายาแอร์ แล้วเปิดให้ปืมสุญญาภาศ (vacuum pump) ทำงาน หากเลื่อนระดับของเกจ (low) ไปสู่สภาวะสุญญาภาศอย่างรวดเร็ว ให้ตรวจสอบข้อ 1 อีกครั้ง

1. ทำแวดค้ม (ไล่อากาศและความชั้น) นาน 15 นาที และตรวจสอบเกจวัดนี้ยาแอร์ ซึ่งควรจะอ่าน ค่าได้เท่ากับ -0.1 MPa (76 cmHg) ทางด้านแรงต้นต่ำ หลังจากสื้นสุดการทำแวดค้ม ให้ปิด handle ทางด้าน “Lo” ในปื้มสุญญาภาศ และตรวจสอบ sistภาวะของสเกล และพักไว้ก่อน 1-2 นาที หาก สเกลเคลื่อนกลับไปทั้งที่แน่นหนาดีแล้ว ให้ทำบานแฟลร์ใหม่อีกครั้ง โดยกลับไปชั้นตอนที่ 3

1. เปิดก้านวล์วสำหรับวล์ว 2 ทาง ให้กำหนดแบบทวนเข็มนาผิกา 90 องศา หลังจากผ่านไป 6 วินาที ให้ปิดวล์ว 2 ทาง และ这样才能ตรวจสอบหาก้าซรั่ว

1. ไม่มีกําซรั่วไชหรือไม่? ในกรณีที่มีกําซรั่ว ให้ขันส่วนของจุดเชื่อมต่อท่อบั้ํายาแอร์ไห้แน่น หากกําชหยุดรั่ว ให้ดําเนินการต่อในขั้นตอนที่ 6 หากกําซยังไม่หยุดรั่ว ให้ระบายสารทำความเย็นออกมาทั้งหมดทางช่องบริการ (service port) หลังจาก恰当านแฟลร์อีกครั้ง และทำแวดค้ม (ไล่อากาศและความชั้น) ให้เต็มสารทำความเย็นที่กำหนดจากถังน้ำยาแอร์

2. ถอดท่ออัดน้ํายาแอร์ออกจากช่องบริการ (service port) เปิดวาล์ว 2 ทาง และ 3 ทาง และหมุน ก้านวาล์วแบบ tuวนเข็มนาฬิกาจนสุด อย่างเบาเมื่อ

1. เพื่อป้องกันก้าซรั่ว ให้หมุนฝากช่องบริการ (service port), ฝากก้านวาล์วสําหรับวาล์ว 2 ทาง และ 3 ทาง ให้มากขึ้นเล็กน้อยจากจุดที่มีแรงบิดเพิ่มขึ้นอย่างกระทันหัน

ข้อควรระวัง:

หากสารทำความเย็นของเครื่องปรับอากาศรั่ว จะต้องปล่อยสารทำความเย็นทั้งหมดออกมาจากตัวเครื่อง ทำการแวดค้ม (ไล่อากาศและความชั้น) ก่อน จากนั่นจึงค่อยเติมสารทำความเย็นลงในเครื่องตามปริมาณที่ระบุไว้บนป้ายแสดงรายละเอียดบนตัวเครื่อง

คำเตือน!

อันตรายที่ทำให้เกิดการบาดเจ็บ หรือเสียชีวิต

- ตัดกระแสไฟฟ้าที่เซอร์กิตเบรกเกอร์ หรือแหล่งจ่ายไฟก่อนทำการเชื่อมต่อกระแส相信ไฟฟ้า

- การเชื่อมต่อสายดินจะต้องเสร็จสมบูรณ์ก่อนทำการเชื่อมต่อสายไฟ

ข้อควรระวังสำหรับการเชื่อมต่อสายไฟ

• งานเกี่ยวกับการเชื่อมต่อสายไฟจะต้องดำเนินการโดยช่างที่มีความşı่นาญ
• ห้ามเชื่อต่อสายไฟมากกว่า 3 เส้น เข้ากับชั่วต่อสายไฟ โปรดใช้ทางปลาแบบกลมที่มีกริปหุ้มฉนวนที่ปลายของสายไฟ
• ใช้ตัว pne้าไฟฟ้าทองแดงเท่านั้น

การเลือกขนาดของสายไฟ และการเชื่อมต่อสายไฟเข้าด้วยกัน

เลือกขนาดของสายไฟ และการป้องกันวงจรจากตาราง (ตารางนี้แสดงสายไฟความยาว 20 เมตร ที่มีแรงต้นไฟฟ้าลดลงน้อยกว่า 2%)

รายการรุ่น	เพิส	เซอร์กิตเบรกเกอร์		ขนาดสายไฟของแหล่งจ่ายไฟ (ชั้นต่ํา) (ตร.มม.)	เบรกเกอร์ตัดกระแสไฟร่วง
		สวิตชี้เบรกเกอร์ (A)	ความจุพิกัดป้องกันกระแสเกิน (A)		สวิตชี้เบรกเกอร์ (A)	กระแสไฟร่วง (mA)
HCFI-13CSR32C(F)HCFI-18CSR32C(F)HCFI-25CSR32C(F)	1	25	20	4.0	25	30
HCFI-30CSR32C(F)HCFI-30DSR32C(F)HCFI-36CSR32C(F)HCFI-36DSR32C(F)HCFI-36DTR32C(F)HCFI-40CSR32C(F)HCFI-48CSR32C(F)	1	40	30	6.0	40	30
HCFI-36CTR32C(F)HCFI-40CTR32C(F)HCFI-48CTR32C(F)	3	30	20	4.0	30	30

• หากสายไฟข้ารุดเสียหาย จะต้องเปลี่ยนโดยบริษัทผู้ผลิต หรือตัวแทนจำหน่าย หรือช่างที่มีความข้ำนาญ
• หากฟิวส์ของกล่องควบคุมชา โปรดเปลี่ยนโดยใช้ฟิวส์ประเภทเชรามิก T 25A/250V
• วิธีการเชื่อมต่อสายไฟจะต้องสอดคล้องตามมาตรฐานการเชื่อมต่อสายไฟในท้องถิ่น
• สายเคเบ็ลทั้งหมดจะต้องได้รับการรับรองจากยุโรป ระหว่างการติดตั้ง เมื่อต้องถอดสายเชื่อมต่อ จะต้องถอดสายดินออกเป็นลำดับสุดท้าย
• เบรกเกอร์ป้องกันการระเบิดของเครื่องปรับอากาศจะต้องเป็นสวิตซ์เปิด/ปิดทุกชั่ว ซึ่งมีระยะห่างกันอย่างน้อย 3 มม. ซึ่งหมายความว่าการ ตัดกระแสไฟฟ้าจะต้องเชื่อมโยงกับการเชื่อมต่อสายไฟ
• ระยะห่างระหว่างสองขั้วต่อสายไฟของตัวเครื่องภายในอาคาร และตัวเครื่องภายนอกอาคาร จะต้องไม่มากกว่า 5 เมตร หากเกินกว่านี้ เส้นผ่านศูนย์กลางของสายไฟจะต้องขยายตามมาตรฐานการเชื่อมต่อสายไฟท้องถิ่น
• จะต้องติดตั้งเบรกเกอร์ป้องกันการระเบิด

ขั้นตอนการเชื่อมต่อสายไฟ

1) ถอดสกรุษที่ยึดไว้ทางด้านข้างก่อนถอดแผงด้านหน้าไปตามทิศทาง
2)เชื่อมต่อสายไฟเข้ากับขั่วต่อสายไฟอย่างถูกต้อง และยืดสายไฟกับแคลมบ์ยืดสายไฟที่ตัดตั้งไว้ใกล้ขัวต่อสายไฟ
3) เดินสายไฟอย่างลูกวิธี และสอดสายไฟผ่านช่องสำหรับการเชื่อมต่อสายไฟบนแผงค้านข้าง

คำเตือน:

การเชื่อมต่อสายไฟเข้าหากนัจจะต้องเป็นไปตามมาตรฐาน ไม่เช่นนั้นจะทำให้อุปกรณ์เสียหายได้

รุ่น	HCFI-13CSR32C(F) HKEFI-18CSB32C(F) HKEFI236SB32C(E)(F) HCFI-30CSR32C(F) HKEFI30DSB82C(E)(F) HKEFI60SRS32C(E)(F) HCFI-36CTR32C(F) HKEFI36DSB82C(E)(F) HKEFI36BTRT52C(E)(F) HCFI-40CSR32C(F) HKEFI40CTT32C(E)(F) HESIS48SRS32C(E)(F) HCFI-48CTR32C(F)
สายเชื่อมต่อ	≥slant 4G 1.0mm ^2
สายไฟ	≥slant 3G 4.0mm ^2

ค่าที่ต่ำกว่านี้ จะทำให้การเชื่อมต่อสายไฟผิดพลาด

ข้อควรระวัง!

• เครื่องจะเริ่มทำงานทันที่โดยไม่มีการ “เปิด” การทำงานเมื่อมีไฟเข้า โปรดแน่ใจว่าท่านได้ทำการ “ปิด” การทำงานก่อนตัดกระแสไฟฟ้าลําหรับการช่อมเครื่อง
• เครื่องนี้มีฟังก์ชั่นระบบบริสตาร์ทอัตโนมัติ หลังเกิดเหตุกระแลไฟฟ้าขัดข้อง

1. ก่อนเริ่มต้นการทดสอบการทำงาน (สำหรับรุ่นอีทปีมทั้งหมด)

ยืนยันว่าท่านได้เปิดเบรกเกอร์ตัดกระแสไฟฟ้า (สวัตซ์หลัก) ของตัวเครื่องเป็นเวลานานกว่า 12 ชั่วโมง เพื่อให้พลังงานกับอุปกรณ์อุ่นน้ำมันหล่อลื่นก่อนเริ่มการใช้งาน

2. การทดสอบการทำงาน

เปิดให้เครื่องทำงานอย่างต่อเนื่องประมาณ 30 นาที และตรวจสอบตั้งต่อไปนี้

• ความต้นต้านดูดที่ข้อต่อของเซอร์วิสวาล์วลําหรับท่อก็าซ
• ความต้นด้านจ่ายที่ข้อต่อนบนท่อปล่อยออกของคอมเพราะเซอร์
• ความต่างของอุณหภูมิระหว่างอากาศที่หมุนเวียนไหลกลับ และลมเย็นที่ออกจากเครื่องปรับอากาศลําหรับตัวเครื่องภายในอาคาร

การแก้ปัญหาเกี่ยวกับตัวเครื่องภายนอกอาคาร
รหัสความผิดพลาด	คําอธิบายอาการผิดปกติ	การวิเคราะห์สาเหตุ	หมายเหตุ
1	EEPROM ทํางานผิดปกติ	ชิป EEPROM เลียหายหรือข้อมูลไม่ถูกต้องหรือวงจรที่เกี่ยวข้องเสียหาย	ไม่สามารถกลับมาทํางานต่อ
2	ฮาร์ตแวร์ของ PIM (power intelligent module) กระแสไฟฟ้าไหลเกิน	ฮาร์ตแวร์ของ PIM ศรีวจพบกระแสไฟฟ้าอินพุตไหลเกิน	ไม่สามารถกลับมาทํางานต่อ
3	คอมperformanceมีกระแสไฟฟ้าไหลเกินระหว่างการ Homestความเร็ว	มีกระแสไฟฟ้าไหลเกินในช่วงเวลาละอความเร็วของคอม formulasเซอร์	ไม่สามารถกลับมาทํางานต่อ
4	การสื่อการผิดปกติระหว่างแผวงจรควบคุม และโมดลูซับเคลื่อนคอม formulasเซอร์	แผวงจรควบคุมไม่สามารถสื่อสารกับโมดลูซับเคลื่อนคอม formulasเซอร์เกิน 4 นาที	กลับมาทํางานต่อได้
5	ตรวจบทกระแสงเกินของคอม formulasเซอร์โดยบรัตควบคุม	ตรวจบทกระแสงเกินโดยคณะกรรมการควบคุม	ไม่สามารถกลับมาทํางานต่อ
6	แรงดันไฟฟ้า DC หรือแรงดันไฟฟ้า AC สูง	แหล่งจ่ายไฟ AC ของโมดลูซับเคลื่อนได้วน arrangedดันไฟฟ้านากกว่า 280VAC หรือโมดลูซับเคลื่อนได้วน arrangedดันไฟฟ้า DC-BUS สูงกว่า 390VDC	กลับมาทํางานต่อได้
7	วงจรรุ่มกระแสงไฟฟ้าของคอม formulasเซอร์ผิดพลาด	วงจรรุ่มกระแสงไฟฟ้าของคอม formulasเซอร์ของโมดลูซับเคลื่อนเสียหาย	ไม่สามารถกลับมาทํางานต่อ
8	การป้องกันอุณหภูมิทางออกลูงเกินไป	อุณหภูมิทางออกของคอม formulasเซอร์เกิน 115°C, แก้ไขความผิดพลาดภายใน 3 นาทีหากอุณหภูมิ ลดลงด้าน 115°Cล้อคล continentะความผิดพลาด ถ้าเกิดขึ้น 3 ครั้งใน 1 ชั่วโมง	ไม่สามารถกลับมาทํางานต่อ
9	มอเตอร์พัฒม DC ผิดพลาด	ความเสียหายของ committeesตร์พัฒม DC หรือไม่ได้เชื่อมต่อ หรือวงจรที่เกี่ยวข้องเสียหายอินยังสถานะความผิดพลาดและล้อ ทางเกิดขึ้น 3 ครั้งใน 30 นาที	ไม่สามารถกลับมาทํางานต่อ
10	เซ็นเซอร์ตรวจจับอุณหภูมิละลายน้ําแข็งนอกอาคาร Te ผิดปกติ	อุณหภูมิที่เซ็นเซอร์ตรวจจับได้คํากว่า -55°C หรือลูซกว่า 90°C หรือตรวจพบว่าเป็นไฟฟ้าล้อวจกร หรือวงจรเบิด	กลับมาทํางานต่อได้
11	เซ็นเซอร์ตรวจจับอุณหภูมิด้านลูด Ts ผิดปกติ
12	เซ็นเซอร์ตรวจจับอุณหภูมิแวดล้อมกายนอกอาคาร Ta ผิดปกติ	อุณหภูมิที่เซ็นเซอร์ตรวจจับได้คํากว่า -40°C หรือลูซกว่า 90°C หรือตรวจพบว่าเป็นไฟฟ้าล้อวจกร หรือวงจรเบิด	กลับมาทํางานต่อได้
13	เซ็นเซอร์ตรวจจับอุณหภูมิทางออก Td ผิดปกติ	อุณหภูมิที่เซ็นเซอร์ตรวจจับได้คํากว่า -40°C หรือลูซกว่า 150°C หรือตรวจพบว่าเป็นไฟฟ้าล้อวจกร หรือวงจรเบิด	กลับมาทํางานต่อได้
14	ลูปวงวงจร PFC แรงดันสูง	ตรวจบทแรงดันสูงเกินในลูปวงวงจร gearแก้ไขค่าเพาเวอร์แพ้แตอร์ของโมดลูซับเคลื่อน	กลับมาทํางานต่อได้
15	การสื่อสารที่มิตปกติระหว่างตัวเครื่องภายในอาคาร และตัวเครื่องภายนอกอาคาร	แผวงจรควบคุมตัวเครื่องภายในNKATACATAVไม่สามารถสื่อสารกับแผวงจรควบคุมตัวเครื่องภายในอาคารเกิน 4 นาที	กลับมาทํางานต่อได้
16	ขาดสารทําความเย็น หรือฟ้อถ่ายน้ํายาอุดดัน	อุณหภูมิทางออก และอุณหภูมิด้านลูด Td-Ts≥80° หลังจากคอม formulasเซอร์เริ่ม 10 นาทีล้อคล continentะความผิดตลาด ถ้าเกิดขึ้น 3 ครั้งใน 1 ชั่วโมง	ไม่สามารถกลับมาทํางานต่อ
17	การสับวาร์ 4 ทางผิดปกติ	อุณหภูมิแวดล้อมพย์ในอาคาร และนอกอาคาร Tm-Tal≥-2° หลังจากคอม formulasเซอร์เริ่มทํางาน 10 นาที ล้อคล continentะความผิดพลาด ถ้าเกิดขึ้น 3 ครั้งใน 1 ชั่วโมง	ไม่สามารถกลับมาทํางานต่อ
18	มอเตอร์คอม performancesเซอร์ไม่เป็นจังหวะเดียวกัน	โควอร์หมุนไม่สัมพันธุกัน เน็จจากสภาพะโหลดเกิน หรือโหลดที่มีความผันผวนอย่างมาก หรือวงจรเซ็นเซอร์ตรวจจับกระแสไฟฟ้าของคอม formulasเซอร์ผิดปกติ หรือหนึ่งในลัญญาชนขับเคลื่อนเกตของอินเจอร์เซอร์เทายไป	ไม่สามารถกลับมาทํางานต่อ
19	แรงดันไฟฟ้า DC หรือแรงดันไฟฟ้า AC ตํา	แหล่งจ่ายไฟ AC ของโมดลูซับเคลื่อนได้รับแรงดันไฟฟ้าคํากว่า 155VAC (1 เพส) หรือโมดลูซลีดล์นได้รับแรงดัน DC-BUS ตํากว่า 180VDC	กลับมาทํางานต่อได้
20	การป้องกันอุณหภูมิท่อในภายในอาคารลูงเกินไป	อุณหภูมิท่อภายในอาคาร Tm เกิน 63°C, แก้ไขความผิดพลาดภายใน 3 นาที หากอุณหภูมิลดลงและตําการว่า 52°C	กลับมาทํางานต่อได้
21	การป้องกันเซ็นเซอร์ตรวจจับอุณหภูมิท่อภายในอาคารตําเกินไป	อุณหภูมิของฟ่อกาในอาคารตําเกินไป , ตัวเครื่องภายนอกอาคารหยุดเพื่อป้องกันระบบแลกเปลี่ยความร้อยเป็นน้ําแข็ง และเพื่อป้องกันไม่ให้อาภาศที่ออกจากของตัวเครื่องภายในอาคารตําเกินไปในเวลาเดียวกัน	กลับมาทํางานต่อได้
22	ลูปวงวงจร PFC กระแสงเกิน	ตรวจบทกรรมแสงเกินในลูปวงวงจร gearแก้ไขค่าเพาเวอร์แพ้แตอร์	ไม่สามารถกลับมาทํางานต่อ
23	อุณหภูมิลูงเกินไปสําหรับโมดลูซับเคลื่อนของคอม formulasเซอร์	อุณหภูมิ PIM ของโมดลูซับเคลื่อนคอม formulasเซอร์เกิน 90°C, ล้อคล continentะความผิดพลาดถ้าเกิดขึ้น 3 ครั้งใน 1 ชั่วโมง	ไม่สามารถกลับมาทํางานต่อ
24	การเริ่มทํางานคอม performancesเซอร์ทํางานล้มเหลว	โมดลูซับเคลื่อนตรวจบทกรรมการเริ่มทํางานของคอม formulasเซอร์ล้มเหลว หรือการเดินสายคอม formulasเซอร์ผิดพลาด	ไม่สามารถกลับมาทํางานต่อ
25	กระแลไฟฟ้าอินพุตของโมดลูซับเคลื่อนลูงเกิน	กระแลไฟฟ้าอินพุตของโมดลูซับเคลื่อนของคอม formulasเซอร์สูงกว่าการตั้งค่า EEPROM (ลําหรับราชละเอียด) โปรต์ครูมีเอชออมเครือง) ล้อคลภ้าเกิดขึ้น 3 ครั้งใน 1 ชั่วโมง	ไม่สามารถกลับมาทํางานต่อ
26	ไม่มีเพสของโมดลูซับเคลื่อน	ขาดเพสของการจ่ายกระแลไฟฟ้าอินดูซับเคลื่อน (แบบสามเพส)	ไม่สามารถกลับมาทํางานต่อ
27	วงจรรุ่มภาวะแลไฟฟ้าอินพุตติดพลาด	วงจรรุ่มภาวะแลไฟฟ้าอินพุตของโมดลูซับเคลื่อนเสียหาย	ไม่สามารถกลับมาทํางานต่อ
28	ไม่มีการเดินสายไฟของคอม formulasเซอร์	ไม่มีการเดินสายระหว่างคอม formulasเซอร์กับโมดลูซับเคลื่อนของมันเอง	ไม่สามารถกลับมาทํางานต่อ
รหัสความผิดตลาด	คําอธิบายอาการผิดปกติ	การวิเคราะห์สาเหตุ	หมายเหตุ
29	โมดูลขับเคลื่อนคอมเพราะเชอร์ ตรวจสอบกระแลเกินของคอมเพราะเชอร์	โมดูลขับเคลื่อนคอมเพราะเชอร์ ตรวจสอบกระแลเกินของคอมเพราะเชอร์เพส U หรือ V หรือ W ที่ตรวจสอบ (ลําหรับรายละเอียด โปรดตูคู่มือช่อมเครื่อง)	ไม่สามารถกลับมาทํางานต่อ
30	เซ็นเซอร์ตรวจจับอุณหภูมิแวดล้อมของโมดูลขับเคลื่อนผิดปกติ	อุณหภูมิที่ตรวจสอบไม่อยูในช่วง -25°C ถึง 150°C	กลับมาทํางานต่อได้
31	เซ็นเซอร์ตรวจจับอุณหภูมิคอนเตนเซอร์กลาง TC ผิดปกติ	อุณหภูมิที่ตรวจสอบไม่อยูในช่วง -55°C ถึง 90°C	กลับมาทํางานต่อได้
32	สวัตช์แรงดันสูงผิดปกติ	หลังจากคอม performancesเซอร์ทํางานเป็นเวลา 3 นาที สวัตช์จะถูกตรวจสอบวงจรเปิดเป็นเวลา 30 วินาที ล้อความผิดพลาด หากเกิดขึ้น 3 ครั้งใน 1 ซั่วโมง	ไม่สามารถกลับมาทํางานต่อ
33	สวัตช์แรงดันตําผิดปกติ	หลังจากคอม performancesเซอร์ทํางานเป็นเวลา 3 นาที ตรวจสอบว่ามีการยกเลิกการเซี่อมต่อสวัตช์เป็นเวลา 60 วินาที หรือไม่ได้เซี่อมต่อเป็นเวลา 30 วินาทีเมื่อสแตนด้วย	ไม่สามารถกลับมาทํางานต่อ
34	การป้องกันอุณหภูมิของคอนเตนเซอร์ภายนอกอาคาร TC สูงเกินไป	ค่าอุณหภูมิสูงสุดของ Tc และ Te คือ มากกว่า 65°C ล้อความผิดพลาด ถ้าเกิดขึ้น 3 ครั้งใน 30 นาที	ไม่สามารถกลับมาทํางานต่อ
35	การป้องกันแรงดันตําของระบบ	ค่าอุณหภูมิตําสุดของท่อยาโนอาคาร Trm และภายนอกอาคาร Ts ตํากว่า -45°C ที่โหมดตําความเย็น หรือค่าอุณหภูมิตําสุดของภายนอกอาคาร Tc และภายนอกอาคาร Te ตํากว่า -45°C ที่โหมดการทําความร้อน	ไม่สามารถกลับมาทํางานต่อ
หมายเหตุ: 1. LED3 ของแฝวงจารควบคุมภายนอกอาคาร แสงทัลซ้อผิดพลาดภายนอกอาคาร ตัวอย่างเช่น รหัสซื้อมผิดพลาด 12, LED3 จะแสดง 12 และเกษรับต่อไป2. ไม่สามารถกลับมาทํางานต่อ หมายถึง ช้อผิดพลาดจะไม่หายไป เว้นแต่ว่าจะ: a. แก้ใช้จรจัยที่ทําให้เกิดความผิดพลาด b. ตัดการจํากระแลไฟฟ้าi และเซี่อมต่ progressesและไฟฟ้าอีกครั้งหลังจากผ่านไปครูห์นึ่ง3. ตัวเครื่องภายในอาคารสามารถระบุหัสความผิดปกติภายนอกอาคารได้เซนกัน โปรดตูวิธีการจากคู่มือของตัวเครื่องภายในอาคาร หรือวิธีแก้ใช้ปัญหาตัวเครื่องภายในอาคาร

การทดสอบการเดินเครื่อง

หัวข้อการตรวจสอบ

เครื่องอินตอร์.1

• ฟังก์ชันการทำงานที่ปุ่มกดที่รีโมทควบคุมใช้เป็นปกติหรือไม่?
• ไฟ LED ติดทุกดวงเป็นปกติหรือไม่?
• บุณสวิงมีการกระจายลมเป็นปกติหรือไม่?
• น้ําที่ไหลออกเป็นปกติหรือไม่?

นอั relยอคงอรีค.2

• มีเสียงดังผิดปกติ หรือการสันสนที่อนระหว่างการทำงานหรือไม่?
• มีเสียงดัง ลม หรือบทิงไปรบกวนเพื่อนบ้านหรือไม่?
• น้ําขารัวหรือไม่?

รักดูสํานะนแอข

อธิบายรายละเอียดต้านล่างต่อไปนี้แก่ลูกค้าเกี่ยวกับคู่มือการใช้งาน:

(1) วิธีการเปิด-ปิดเครื่อง การ tổฟาน การปรับอุณหภูมิ ตั้งเวลา การปรับระดับแรงลมและการใช้งานริโมทควบคุม
(2) การถอดล้างฟิวเตอร์เครื่องปรับอากาศและผืบสวิง
(3) ให้คู่มือการติดตั้งแลนการใช้งานต่อลูกค้า

เครื่องปรับอากาศ	ความสามารถกําความเย็น	พิกัดกระแสไฟฟ้า	พิกัดกําลังไฟฟ้า	เครื่องปรับอากาศภายใน				เครื่องปรับอากาศภายนอก
				สูงH(mm)	กว้างW(mm)	ลึกD(mm)	น้ําหนักสุทธิ(kg)	สูงH(mm)	กว้างW(mm)	ลึกD(mm)	น้ําหนักสุทธิ(kg)
HCFI-13CSR32	3.84.699	906801000230	2655380027	530
HCFI-18CSR32	5.36.441	5146801000230	266148203	3837
HCFI-25CSR32	7.3	12.42	2433	680	1325	230	33.5	614	820	338	38
HCFI-30CSR32	8.6	12.88	3050	680	1325	230	33.5	762	920	385	57
HCFI-30DSR32	8.6	12.88	3050	680	1325	230	33.5	762	920	385	55
HCFI-36CSR32	10.2	16.7	3617	680	1325	230	33.5	840	948	340	66
HCFI-36DSR32	10.2	16.7	3617	680	1325	230	33.5	762	920	385	59
HCFI-36CTR32	10.2	6.04	3617	680	1325	230	33.5	840	948	340	66
HCFI-36DTR32	10.2	6.04	3617	680	1325	230	33.5	762	920	385	59
HCFI-40CSR32	11.6	18.92	4114	680	1650	230	41.8	965	950	370	76
HCFI-40CTR33	11.6	6.57	4114	680	1650	230	41.8	965	950	370	76

Haier

บริษัท ใจเออร์ อีลคทรีคอล แอพพลุยมูเอนซ์ (ประเทศไทย) จำกัด

90 อาคารชีดับเบิลยุ การวุฒอร์ ตึกเอ ขั้นที่ 42 ถนนรัฐตาภิเฝก แขวงห่วยขวาง เงตห้วยขวาง กทม 10310

Insคืนที่: 0-2684-3999 Insสาร: 0-2684-3900
