คู่มือผู้ใช้ HCFI-13CSR32 HAIER

คู่มือสีพรับการใช้งานและคู่มือสีพรับติดตั้ง

Haier

คําเตือนด้านความปลอดภัย----5

องค์ประกอบและฟังก์ชั้น----6

การบํารุงรักษา----8

การแก้ไขปัญหา----9

คู่มือการใช้งานรีโมท----11

การแก้ไขปัญหา----14

ขั้นตอนการติดตั้ง----17

คําเดือน 26

ข้อกป่าหนดเกี่ยวกับการบรรทุกและการขนถ่าย/

การขนส่ง/การจัดเก็บตัวเครื่อง----28

คําแนะนําในการติดตั้ง-30

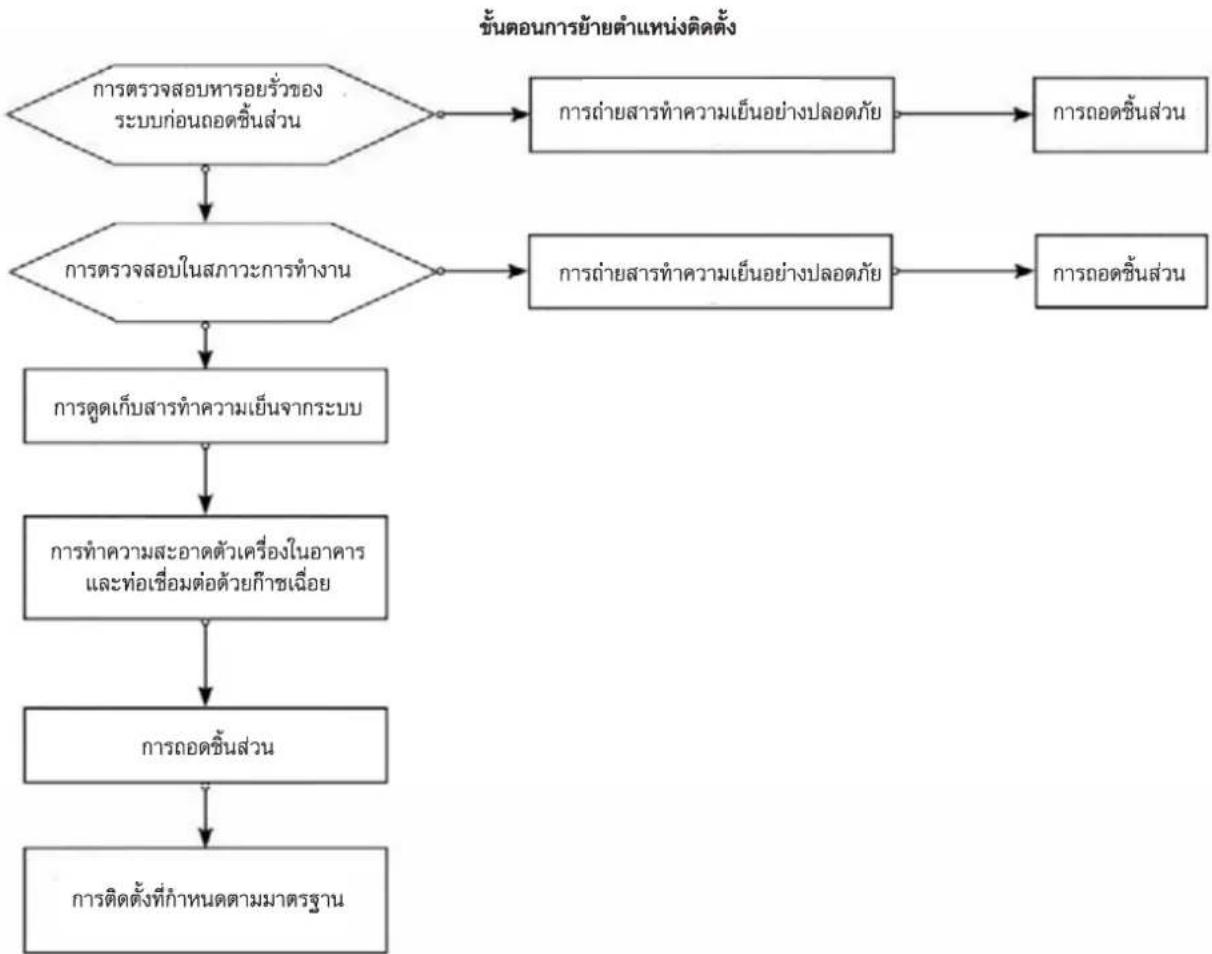

ขั้นตอนการเคลื่อนย้ายตุำแหน่ง 32

คําแนะนําเกี่ยวกับการบปารุงรักษา----

การถอดชิ้นส่วน และการดูดเก็บสารทป่าความเย็น----35

ข้อควรระวังเพื่อความปลอดภัย 37

โปรดอ่านก่อนติดตั้ง----41

ขั้นตอนการติดตั้ง-44

การแก้ปัญหาเกี่ยวกับตัวเครื่องภายนอก----52

การทดสอบการเดินเครื่อง----53

No. 0150536984

- ผลิตภัณฑ์นี้จําเป็นต้องได้รับการติดตั้งหรือช่อมบริการโดยช่างผู้มีความซํานาญการ โปรดอ่านคู่มื่อนี้อย่างละเอียดก่อนทําการติดตั้ง ผลิตภัณฑ์นี้บรรจุสารทําความเย็น R32 เก็บคู่มื่อนี้เพื่อสําหรับการอ้างอิงในอนาคต

	เพื่อความปลอดภัยโปรดอ่านคป่าเตือนในคู่มือฉบับนี้อย่างละเอียดก่อนทปการติดตั้งเครื่อง		ผลิตภัณฑ์นี้บรรจุสารทป่าความเย็น R32
	หัวข้อบริการ : อย่านคู่มือทางเทคนิค		อ่านคู่มือการใช้งาน

กรุณาเก็บคู่มือฉบับนี้ในสถานที่ที่สะดวกสําหรับผู้ใช้งาน

นอีตเป่าด

• ห้ามใช้งานผิดประเภทหรือใช้งานในห้องที่ไม่เหมาะสม โปรดปรึกษาวิศวกรจากบริษัทเมื่อไม่แน่ใจ
• ผลิตภัณฑ์ต้องลูกเก็บรักษาในห้องที่ปราศจากแหล่งก่อเชื้อเพลิง (ยกตัวอย่าง : จุดประกายไฟ, ผลิตภัณฑ์ก่อก口罩เนิดก็าซ หรืออุบกรณ์ไฟฟ้าที่ที่ป่าให้เกิดความร้อน)
• ห้ามทิการเจาะหรือเผา
• ไม่ได้บรรจุกลิ่นในสารทําความเย็น
• ถ้าสายไฟภายในเครื่องเสียหาย จะต้องถูกเปลี่ยนโดยบริษัทผู้ผลิตหรือตัวแทนจําหน่ายหรือช่างผู้ชํานาญการเพื่อหลีกลี่ยงอันตรายที่อาจเกิดขึ้น
• ผลิตภัณฑ์นี้สามารถใช้ได้กับเด็กที่มีอายุตั้งแต่ 8 ปีขึ้นไปหรือผู้พิการทางร่างกายหรือบุคคลที่ไม่มีประสบการณ์หรือความรู้ถ้าหากได้รับการสอนหรือนยะนปิจากช่างในเรื่องวิธีใช้อย่างปลอดภัย หรืออันตรายที่อาจเกิดขึ้น เด็กเล็กควรหลีกเสี่ยง
• ขั้นตอนการต่อสายไฟ ให้อ้างอิงตามมาตรฐานอุตสาหกรรม
  ● การต่อสายไฟต้องเป็นไปตามข้อกปานดด้านมาตรฐานและต้องมีการต่อสายดิน
• ต้องติดตั้งเบรกเกอร์เพื่อป้องกันไฟฟ้าล้วจร เบรกเกอร์ควรจะเป็นสวิตซ์โพล ต้องมีระยะห่างระหว่างหน้าสัมผัสไม่น้อยกว่า 3 มม.
• ตรวจสอบจนมั่นใจว่าการติดตั้งและมาตรฐานสายไฟที่ใช้เป็นไปตามข้อกําหนด
• ห้ามใช้สารที่ความเย็นที่นอกเหนือจากที่บ่งบอกไว้ที่ตัวภายนอก (R32) ทั้งในขณะติดตั้ง หรือเติมขณะช่อม การใช้สารที่ความเย็น
• ที่นอกเหนือจากที่ระบุข้างต้นอาจส่งผลให้เกิดปัญหาขณะใช้งาน ทป่าให้เครื่องเสียหาย และบาดเจ็บได้
• การติดตั้งและช่อมบํารุงผลิตภัณฑ์ ควรได้รับการบริการจากช่างผู้มีความซํานาญการ หรือผู้ที่ผ่านการฝึกอบรม
• การต่อระหว่างเครื่อง ต้องอ้างอิงมาตรฐาน ISO14903 เมื่อทําการต่อระหว่างเครื่องเรียบร้อยแล้ว ซึ้นส่วนที่เกี่ยวข้องกับการซีลต้องซีลใหม่ทั้งหมด รวมถึงการต่อแพร์จะต้องมีการตัดและบานแพร์ซึ้นใหม่
• ผลิตภัณฑ์เครื่องใช้ไฟฟ้านี้ ถูกใช้โดยผู้ชํานาญการหรือถูกแนะน์ปจากทางร้านค้า สฯาหรับอุตสาหกรรมขนาดเล็ก พาร์ม หรือสฯาหรับเชิงพาณิชย์ให้อบถามวิศวกรบริษัท
• ทปการปิดแหล่งจ่ายไฟในระหว่างทปการซ่อมแซม หรือเปลี่ยนชิ้นส่วนอะไรหล่อ

⚠️ ค่าเตือน

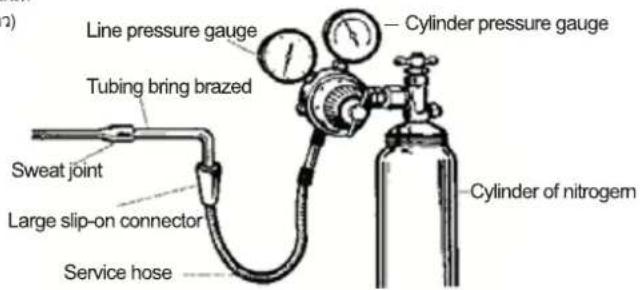

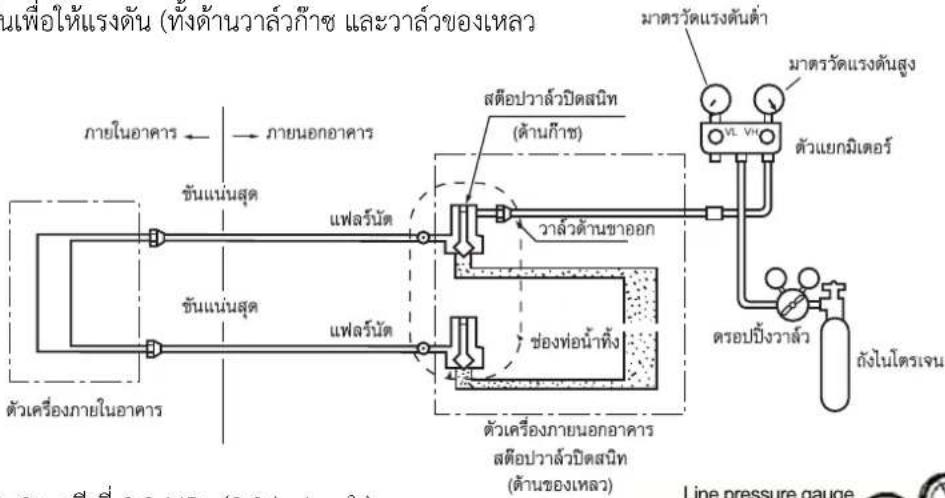

• การเชื่อมและการต่อระหว่างเครื่อง จะต้องทําก่อนการเปิดวาล์ของสารทําความเย็น การทําสูญญาภาศต้องทําระหว่างท่อที่เชื่อมต่อกันและระหว่างขึ้นส่วนที่ไม่ได้ชาร์จสารทําความเย็นในระบบ
• แรงดันสูงสุดในขณะเดินเครื่องอยู่ที่ 4.3 MPa โดยเป็นแรงดันที่พิจารณาเมื่อทปการเชื่อมระหว่างเครื่องภายในและเครื่องภายนอก
• สารทําความเย็นที่เหมาะสมสําหรับเครื่องภายในคือ R32 หรือ R410A เครื่องภายในควรจะต่อเข้ากับเครื่องภายนอกโดย เป็นสารทําความเย็นชนิดเดียวกัน
• เครื่องแบบแยกส่วนที่จะน์目ามาต่อระหว่างกัน ต้องผ่านมาตรฐานการทดสอบสากลและผ่านหัวข้อการทดสอบตามกิโลหนดเท่านนั้น
• ระดับสเกลเสียงต์Micว่า 70 dB

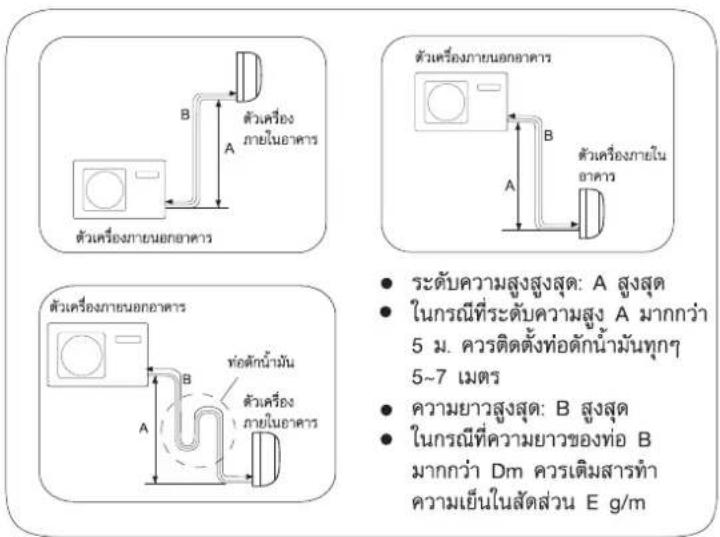

• การต่อท่อสําหรับงานท่อ ควรเลือกการเดินท่อที่ต่ําที่สุด
• ข้อกป่าหนดเกี่ยวกับสารทําความเย็นให้เป็นไปตามข้อกป่าหนด กฎหมายของประเทศไทยนั้น ๆ

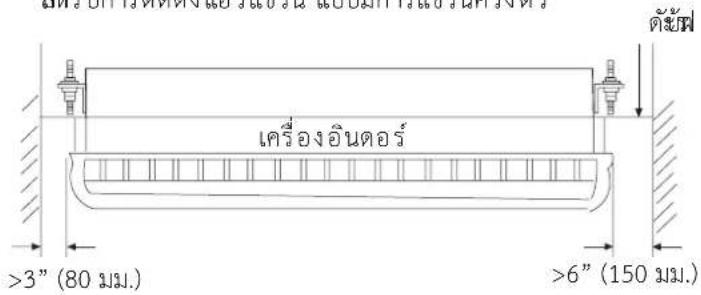

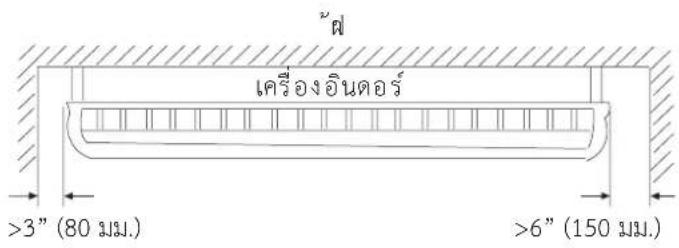

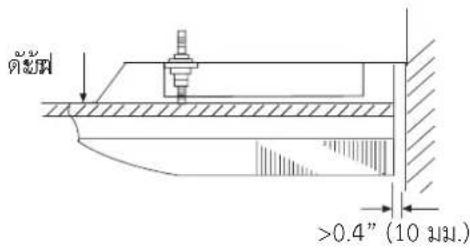

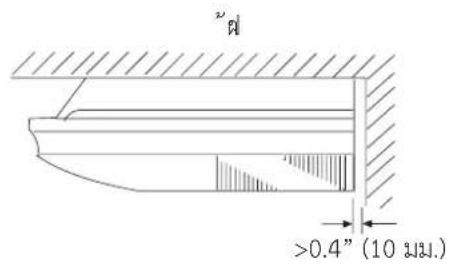

• การติดตั้งให้คุนิ่งถึงพื้นที่ที่ใช้ในการซ่อมแซมบปารุงรักษา
• การเคลื่อนย้าย, การติดตั้ง, การทําความสะอาดและการเติมสารทําความเย็นให้อ้างอิงขั้นตอนปฏิบัติตามเนื้อหาในเล่มอย่างเคร่งครด
• คป่าเตือน : ให้พิจารณาการไหลเวียนอากาศ ต้องไม่มีสิ่งก็ตขวางทางลม
• หมายเหตุ : การซ่อมแซม บริการ ควรจะปฏิบัติตามค์ paraแนะน์ในคู่มื้อฉบับนี้

การกําจัดเครื่องปรับอากาศเก่า

ก่อนที่การลอดเครื่องปรับอากาศตัวเก่าออกให้ตรวจสอบแน่ชัดเรื่องความปลอดภัย ลอดปลักเครื่องปรับอากาศออก ต้องตระหนักว่าระบบปรับอากาศมีสารที่ความเย็นที่ต้องแยกทั้งเป็นพิเศษ ในขณะที่วัสดุที่ประกอบเป็นเครื่องปรับอากาศมีมูลค่า สามารถนํากลับมาใช้ใหม่ได้ ติดต่อศูนย์กําจัด คัดแยกท้องถิ่น หรือติดต่อตัวแทนจะป่าหน่ายท้องถิ่นสําหรับคําถามเพิ่มเติม

การกําจัดแพ็คกิ้งเครื่องปรับอากาศไหม่

วัสดุแพ้ค้างทั้งหมดที่มาพร้อมกับเครื่องปรับอากาศตัวใหม่ ต้องทปการคัดแยกและทั้งโดยไม่ส่งผลต่อสิ่งแวดล้อม

กล่องกระดาษที่ชํารุด แตกหัก หรือถูกตัดเพื่อเป็นชั้นส่วนเล็ก ๆ ให้ทําการแยกขยะไปในส่วนกระดาษ ถุง พลาสติกคลุมทําจากโพลีเอสที่รีน และแผ่นโพลีเอสที่รีนบริเวณโพมรองต้องไม่มีสารประกอบเคมีจําพวกพลูออโรโครนิด ไอโด Drคาร์บอน

วัสดุมีค่าเหล่านี้ให้ที่ฯการคัดแยกก่อนไว้ที่ส่วนกลาง และนปากลับมาใช้อีกครั้งเมื่อต้องการ ปรึกษาผู้ได้รับอนุญาตห้องถิ่นท่านเพื่อสอบถาม ชื่อบริษัท และที่อยู่สถานที่เก็บ คัดแยกส่วนกลาง และบริการคัดแยกกระดาษส่วนกลางใกล้บ้านท่าน

คําแนะนําด้านความปลอดภัยและคําเตือน

ก่อนทําการเดินเครื่องปรับอากาศ จำนวนคู่มือการใช้งานอย่างละเอียด คู่มือการใช้งานเต็มไปด้วยรายละเอียดที่สําคัญเกี่ยวกับการประกอบ ชั้นส่วน การเดินเครื่อง และการดูแลนปารุงรักษาเครื่องปรับอากาศ

โรงงานผู้ผลิตไม่รับผิดชอบต่อความเสียหายที่ผู้ใช้งานไม่ได้ปฏิบัติตามคู่มือการแสดงน์ปานี้

• ความเสียหายของเครื่องปรับอากาศในกรณีเครื่องปรับอากาศไม่ที่างาน เมื่อเกิดข้อสงสัยให้สอบถามไปยังบริษัทผู้จําหน่าย
• การใช้งานเครื่องปรับอากาศให้เป็นไปตามข้อกําหนดในการแนะนําอย่างเข้มงวด ตามคู่มือการใช้งาน
• การติดตั้งควรจะที่ได้ช่างผู้เชี่ยวชาญ ห้ามติดตั้งด้วยตนเอง
• เพื่อเหตุผลด้านความปลอดภัย ให้ทําการติดตั้งสายดินตามข้อกําหนดทุกครั้ง
• พึงระลึกเสมอว่าให้ทําการสับสวิตซ์ไฟทุกครั้งเมื่อทําการเปิดกรวิลมด้านออก
• ช่างไฟฟ้าช่อมบปารุงต้องเป็นบุคคลที่มีความเชี่ยวชาญ และสามารถประเมินความเสี่ยง ให้คปาแนะนป่าต่อผู้ใช้งานเครื่องปรับอากาศ
• ห้ามที่ให้ชั้นส่วนที่เกี่ยวข้องกับท่อสารที่ความเย็นเสียหาย โดยไม่ให้เกิดรอยแหลมคมแห่งท่อทองแดง เพาะอาจจะที่ให้สารที่ความเย็นพุ่งเข้าดวงตาหรือผิวหนัง ส่งผลที่ให้ได้รับบาดเจ็บได้
• ห้ามมีส่งกัดขวางการไหลเวียนอากาศของเครื่องปรับอากาศ ห้ามแหยนี้วัมมือเข้าตะแกรงช่องลมทั้งภายในและภายนอก
• ห้ามเด็กอยู่ตามลปาพัง เพาะอาจจะเล่นเครื่องปรับอากาศ
• เมื่อเปิดใช้งานเครื่องปรับอากาศ แผวงจรไฟฟ้าจะเข้าสู่โหมดทดสอบ ถ้าสวิงมอเตอร์ที่างาน แพนมอเตอร์ถึงจะเริ่มที่างาน ดังนั้นจะใช้วลา 2-3 วินาที
• ในโหมดที่ความเย็น บานสวิงจะสวิงอัตโนมัติเพื่อป้องกันการควบแน่นจับตัวเป็นหยดนป้า

รายละเอียดทางเทคนิค

• วงจรน้ำยาต้องถูกตรวจสอบว่าไม่ร่วง
• การต่อสายไฟเข้ากับแหล่งจ่ายไฟฟ้า ต้องต่อให้นแน่นไม่เคลื่อน

ย่านอุณหภูมิและความชั้น

โหมดนี้ยเมาวค	ROO \ ROO min. DB/WB	32/23°C18/14°C
	ROO \ ROO min. DB/WB	43/24°C18/14°C

• ถ้าเครื่องปรับอากาศใช้ภายใต้อุณหภูมิที่สูงกว่าเงื่อนไขที่กำหนดจากตาราง วงจรอุปกรณ์ป้องกันแผวงวงจรจะลูกป้องกันจากวงจรภายในเพื่อป้องกันความเสียหายที่จะเกิดขึ้น เช่นเดียวกัน ระหว่างโหมดทำความเย็นและโหมดนำความชั้น ถ้าเครื่องอยู่ต่ำกว่าเงื่อนไขอุณหภูมิที่กำหนดในตาราง แผงแลกเปลี่ยนความร้อนจะเปลี่ยนเป็นน้ำแข็ง น้ำจะไหลออกมาทำให้อุปกรณ์อื่นเสียหาย
• การต่อสายไฟจากแหล่งจ่ายเข้าเครื่องให้เป็นไปตามข้อกำหนดของมาตรฐานท้องถิ่นนั้น
• แบตเตอรี่ที่หมดอายุให้ทำการคัดแยกและทั้งให้ถูกต้อง
• หากฟิวส์บนแผวงจร PC เสียหาย สามารถเปลี่ยนใหม่คือประเภท T 3.15A/250Vac

นอีตเป่าค

• เบรกเกอร์ของเครื่องปรับอากาศต้องเป็นแบบสวัตซ์โพลทั้งหมด และมีระยะห่างระหว่างหน้าสัมผัสไม่น้อยกว่า 3 มม. หมายถึง จะไม่มีการสัมผัสกันเมื่อต่อเข้ากับไฟ
• สายไฟใช้ทองแดงเท่านั้น และต้องได้รับมาตรฐานอตสาหกรรมไทย

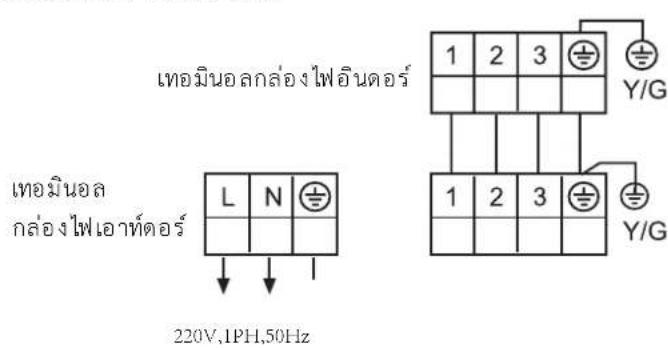

• แหล่งจ่ายไฟจะต่อเข้ากับเครื่องภายนอก จากนั้นต่อจากเครื่องภายนอกเข้ากับเครื่องภายใน
  -ขนาดสายไฟที่ใช้มีขนาด:H05RN-F 4G 0.75 มม.

ยารตน้อ

• อย่าพยายามติดตั้งเครื่องปรับอากาศด้วยตัวของท่านเอง
• เครื่องไม่มีอะไหล่สำรองติดมา ให้สอบถามไปยังตัวแทนช่อมเมื่อมีการช่อมแซม
• เมื่อมีการเคลื่อนย้าย ให้ทําการปรึกษาตัวแทนศูนย์บริการเพื่อทําการย้ายและติดตั้งใหม่
• ห้ามแหย์นิวมือเข้าไปในกริวขณะเครื่องกําลังทํางาน
• ห้ามทปการหยุดและเดินเครื่องโดยการถอดสารไฟแหล่งจ่าย ให้หยุดโดยใช้มีโมท
• ตรวจสอบห้ามให้เกิดความเสียหายขึ้นกับตัวคอร์ดจ่ายไฟเข้าเครื่อง หากเกิดความเสียหายติดต่อตัวแทนศูนย์บริการเปลี่ยนทันที
• ในกรณีเกิดมัลฟังก์ชันขึ้น (กลิ่นเหม็นไหม้, อื่น ๆ) หยุดเดินเครื่องทันที่ พร้อมติดต่อตัวแทนศูนย์บริการเปลี่ยนทันที่

นอีตเป่าค

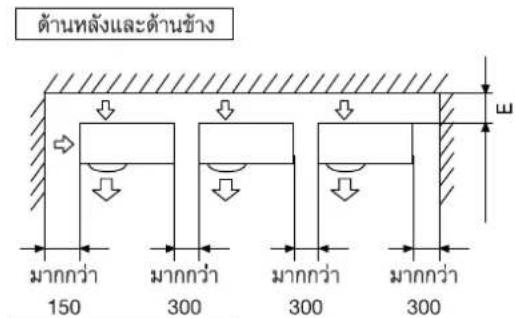

• เตรียมพื้นที่สําหรับการไหลเวียนอากาศได้สะดวก สําหรับการติดตั้งเครื่องปรับอากาศ
• พื้นที่สําหรับตั้งเครื่องปรับอากาศต้องไม่ใกล้แหล่งกําเนิดไฟ หรือแหล่งความร้อน
  •พื้นที่สปารับตั้งเครื่องปรับอากาศต้องไม่อยู่สูงเกินไปจนต้องปืนเพื่อเข้าไปช่่อมแซม บปารุงรักษา
• ห้ามแขวนวัตถุบนเครื่องภายใน
• ห้ามวางกระถางต้นไม้มหรือนป้ายนเครื่องปรับอากาศ
• ห้ามติดตั้งเครื่องปรับอากาศไกลแหล่งน้ำโดยตรง
• ห้ามเดินเครื่องปรับอากาศขณะมือเปียกนป้ำ
• ห้ามดึงสายไฟจากคอร์ดเครื่องโดยตรง
• สับเบรกเกอร์เมื่อเครื่องไม่ได้ใช้งานเป็นเวลานาน
• ตรวจสอบเงื่อนไขของเพลงส์าหรับติดตั้งต้องไม่ขํารุต
• ห้ามวางสัตว์หรือต้นไม้ขวางทิศทางของลมออก
• ห้ามดื่มนปําทิ้งที่ไหลออกมาจากเครื่องปรับอากาศ
• หัมน口罩เครื่องปรับอากาศไปใช้สป่าหรับการแข่แข็งอาหาร พืชหรือสตว์ หรืออุปกรณ์เครื่องมือวัด หรืองานศิลปะ
• ห้ามกดฟินแลกเปลี่ยนความร้อน
• วางอุปกรณ์อิเลคทรอนิศส์มีระยะห่างอย่างน้อย 1 เมตร จากเครื่องภายในหรือเครื่องภายนอก
• ห้ามใช้ก้าซที่ติดไฟง่ายใกล้กับเครื่องปรับอากาศ

การฟางานแบบอัติโนมัติ

- ประเภทป่าความเย็น

กดปุ่ม On/Off จากนั้นเครื่องจะทําการเปิดเครื่องอัตโนมัตินโหมดทําความเย็น (Cooling Mode) หรือโหมดแห้ง (Dry Mode) โดยเป็นไปตามการตั้งค่าอุณหภูมิและอุณหภูมิจริงภายในห้อง

- ประเภทป่าความร้อน & เย็น

กดปุ่ม On/Off จากนั้นเครื่องจะทหารเปิดเครื่องอัตโนมัติในโหมดทําความร้อน (Heating Mode) หรือโหมดทําความเย็น (Cooling Mode) หรือโหมดแห้ง (Dry Mode) โดยเป็นไปตามการตั้งค่าอุณหภูมิและอุณหภูมิจริงภายในห้อง

การขํางานแบบเจียบ (Sleep Mode)

- ประเภททําความเย็น

เมื่อกดปุ่ม Sleep ระหว่างโหมดทําความเย็น (Cooling Mode) หรือโหมดแห้ง (Dry Mode) โดยอุณหภูมิจะค่อย ๆ เพิ่มขึ้นระหว่างทํางาน เมื่ออุณหภูมิมาถึง เครื่องจะทําการปิดเครื่องอัตโนมัติ

- ประเภทป่าความร้อน & เย็น

เมื่อกดปุ่ม Sleep ระหว่างโหมดทําความร้อน (Heating Mode) โดยอุณหภูมิที่ตั้งค่าไว้ค่อย ๆ ตํากว่าอุณหภูมิขณะทํางาน เมื่อถึงเวลา ที่กําหนด เครื่องจะปิดอัตโนมัติ

รีโมทควบคุมแบบไร้สาย

- รีโมทควบคุม Filานแบบไร้สาย ควบคุมได้ง่าย สตวกต่อการใช้งาน สตรับรุ่นของรีโมทไร้สาย คือ YR-H50

ฟิวเตอร์กรองฝน

- ฟิวเตอร์กรองฝุ่นถอดล้างง่ายสามารถล้างออกด้วยนี้ªสะอาด

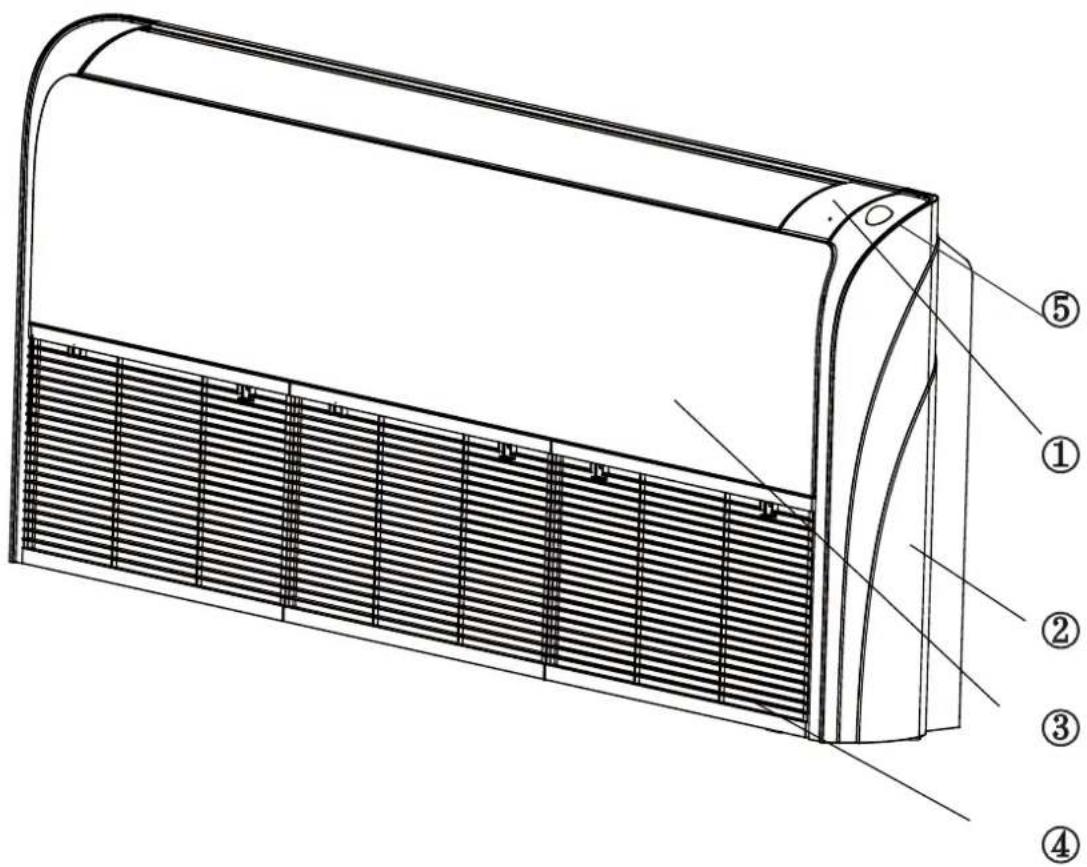

เครื่องภายใน

นางป่าทรกมุคบวดลน nieพ

นาง口罩ที่มุคบวณสาพ (1

พานลควบคุมการ Filงาน

(2) แผ่นเพลงป้องกัน
(3) พาเนลด้านหน้า
(4) กริวลมเข้า (ฟิวเตอร์ด้านใน)

)รัฐนเซอร์รับความเคลื่อนไหว (อุปกรณ์เสริม)

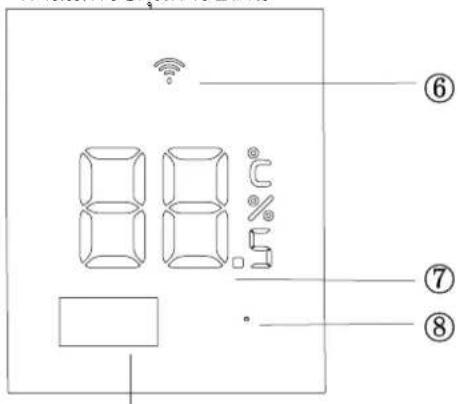

(6) ไฟแสดงผล WIFI
(7)ไฟแสดงผลหน้าจอ
(8) สวิตซ์ฉุกเฉิน
(9) ตัวรับสัญ ญานรีโมท

8.8.5 ⑥ ⑦ ⑧

⑨

หมายเหตุ

สำหรับรู้โมทแบบมีสาย ตัวเครื่องจะลูกควบคุมโดยกล่องควบคุมแบบมีสาย แทนตัวรับสัญญานรู้โมท และถ้าท่านตั้งค่า เวลา (TIMER)ไฟ LED TIMER บนตัวรับสัญญานรู้โมทจะไม่แสดง

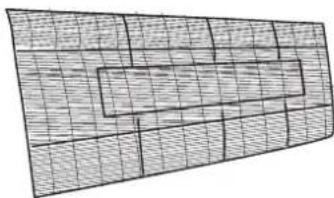

รอแerroตเวิฟตาอมสวคฯา

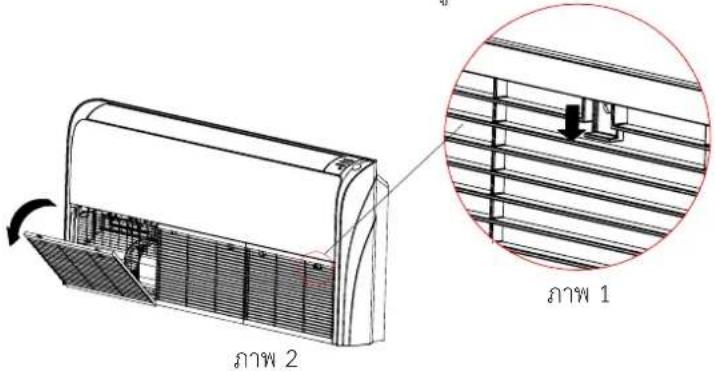

1ถอดฟิวเตอร์ไปด้านบนเพื่อนป่าออกจากกริวลมเช้า

1. ทําความสะอาดฟิวเตอร์แอร์ ล้างผุ่นออกจากฟิวเตอร์โดยเครื่องดูดผุ่นหรือล้างด้วยนป้าสะอาด ภายหลังล้างตากแดดให้แห้ง

3.ประกอบเข้าไปในกริวลมเข้า กดล็อคสองต์าแหน่งให้ดัง คลิ้ง

ทําความสะอาดเครื่องภายใน

• เมื่อใช้งานไปช่วงระยะเวลาหนึ่ง เครื่องภายในจะสกปรกอันส่งผลให้ประสิทธิภาพที่ความเย็นลดลง ควรหมั่นที่ความสะอาดอย่างน้อยปีละ 2 ครั้ง ขึ้นกับสภาพการใช้งาน
• ขณะทําความสะอาดเครื่องภายใน ไม่ควรใช้นปักร้อนเกิน 40 องศาเซลเซียส หรือพวกสารทําละลาย เช่น เบนซิน หรือทินเนอร์เต็ดขาด
• ไม่ควรมีสเปรย์ฉิดตัวหรือฉิดผมในพื้นที่ที่ตัดตั้งเครื่องปรับอากาศ
• เมื่อทําการปิดเครื่องเป็นระยะเวลา 1 เดือน หรือมากกว่านั้น ให้ทําการเปิดโหมดพัดลม (Fan Mode) ก่อนประมาณครึ่งวันเพื่อระบาย กลิ่นและทําให้อุปกรณ์ชิ้นส่วนแห้งสนิท

ลักษณะของรายการด้านล่าง ไม่ใช่ปัญหา

เสียงนี้ไหล ไมใช่ปัญหา	ระหว่างเครื่องที่างาน หรือหยุด จะได้ยินเสียงนี้ไหลเบา ๆ เสียงนี้เป็นเสียงนี้臥าไหลผ่านระบบ
เสียงลั่นของพลาสติก	ระหว่างเครื่องที่างานหรือหยุด จะได้ยินเสียงลั่นของวัสดุเบา ๆ เสียงนี้เป็นเสียงการขยายตัวของวัสดุที่สัมผัสกัน อันเนื่องจากการเปลี่ยนแปลงอุณหภูมิ
ได้กลิ่นเหมือนับ กลิ่นไม่พึงประสงค์	เป็นเพราะว่าระบบได้หมุนเวียนนี้อากาศจากภายใน เช่น กลิ่นบุหรี่ หรือกลิ่นสีของเฟอร์นิเจอร์ใหม่
ระหว่างที่างาน มีกลุ่มควันขาวออกมาจากช่องลมออกจากเครื่องภายใน	เมื่อเครื่องติดตั้งในสถานที่ เช่น ห้องอาหาร จะมีการที่าปฏิกิริยากับนป้ามันที่ใช้ จึงเกิดกลุ่มควันสีขาวขึ้น
โหมดการที่างานเปลี่ยนในช่วงโหมดที่ความเย็นเป็นโหมดพัดลม	เพื่อป้องกันการเป็นนี้าแข็งของแผงแลกเปลี่ยนอุณหภูมิของเครื่องภายใน จากนั้นจึงเปลี่ยนกลับเป็นโหมดที่ความเย็นอีกครั้ง
เครื่องไม่กลับมาที่างานอีกครั้งหลังจากหยุด	เมื่อปุม On/ Off เป็นโหมด On ตัวเครื่องจะไม่สามารถกลับมาโหมดที่ความเย็น โหมดแห้ง หรือโหมดที่ความร้อน ใน 3 นาที แต่ภายหลัง 3 นาที่จกลับมาโหมดการฟิงานล่าสุดเป็นระบบป้องกันในการหน่วงเวลา 3 นาที กรุณารอ 3 นาที่ครับ
ไม่มีลมออกหรือไม่สามารถเปลี่ยนระดับพัดลมในโหมดแห้ง	ในโหมดแห้ง ตัวเครื่องจะลดรอบพัดลมอย่างซ้า ๆ โดยอัตโนมัติ ถ้าอุณหภูมิห้องตํา
ในโหมดที่ความร้อนไม่พร้อมไผลปร้อนจะ ๕๕๕ถูกเป่าออกมาจากเครื่องภายนอก	ปรากฏการณ์นี้เกิดจากการจับตัวเป็นนี้าแข็งที่เครื่องภายนอกจึงต้องเข้าสู่โหมดละลายนี้าแข็ง
ในโหมดที่ความร้อน พัดลมอินดอร์ไม่หยุดแม้ว่าตัวเครื่องจะหยุดแล้วก็ตาม	ภายหลังเครื่องหยุด แพนมอเตอร์เครื่องภายในจะยังคงฟิงานจนกระทั้งเครื่องภายในเย็นตัวลง

ก่อนฟิการแจ้งปัญหาไปยังศุนย์บริการขอให้ฟิการตรวจสอบรายละเอียดด้วยตัวเองก่อน ดังนี้

เครื่องปรับอากาศไม่ที่งาน
เปิดสวัตซ์แหล่งจ่ายไฟแล้วหรือไม?สวัตซ์แหล่งจ่ายไฟอยู่ในฝีหน่ง ปิด’	แหล่งจ่ายไฟจากการไฟฟ้ามาปกติหรือไม?	เบรคเกอร์ป้องกันกระแสร่ววไหลทริป?หากเป็นกรณีนี้ ถือว่าอันตราย ให้สับแหล่งจ่ายไฟทันที และติดต่อตัวแทนจําหน่ายทันที
เครื่องปรับอากาศไม่เย็น หรือ ไม่ร้อน
รีโมทควบคุมปรับลูกต้องไหม?	ฟิวเตอร์แอร์สกปรากฏ?	มีสังก็ตขวางกั้นมเซ้า-ออกหน้ากรวิไหม?
บานเกล็ดสวิงไปตั้งขวางไหม(โหมดชีความร้อน)?	หน้าต่าง ประตูเปิดอยู่ไหม?
เครื่องปรับอากาศไม่เย็น
ห้องสัมผัสกับแสงแตกโดยตรงไหม?	มีแหล่งกําเนิดความร้อนในห้องไหม?	มีฉินวนคนในห้องมากไปไหม?
ลมเย็นเป่าออก (โหมดชีความร้อน) เครื่องปรับอากาศอยู่ในเจื่อนไขของโหมดชีความร้อนไหม?

ถ้าท่านได้ตรวจสอบเครื่องเรียบร้อยแล้ว ยังคงไม่ฐาน ขอให้หยุดการ ใช้งานทันที่ และติดต่อตัวแทนมีหน่ายท่าน

• ฟิวส์หรือวงจรเบรคเกอร์ระนบิด
• นปีหลออกมาจากหน้าเครื่องในโหมดชีความเย็นหรือโหมดแห้ง
• การฟิงานผิดปกติหรือเสียงดังผิดปกติ

คู่มือการใช้งานรีโมท

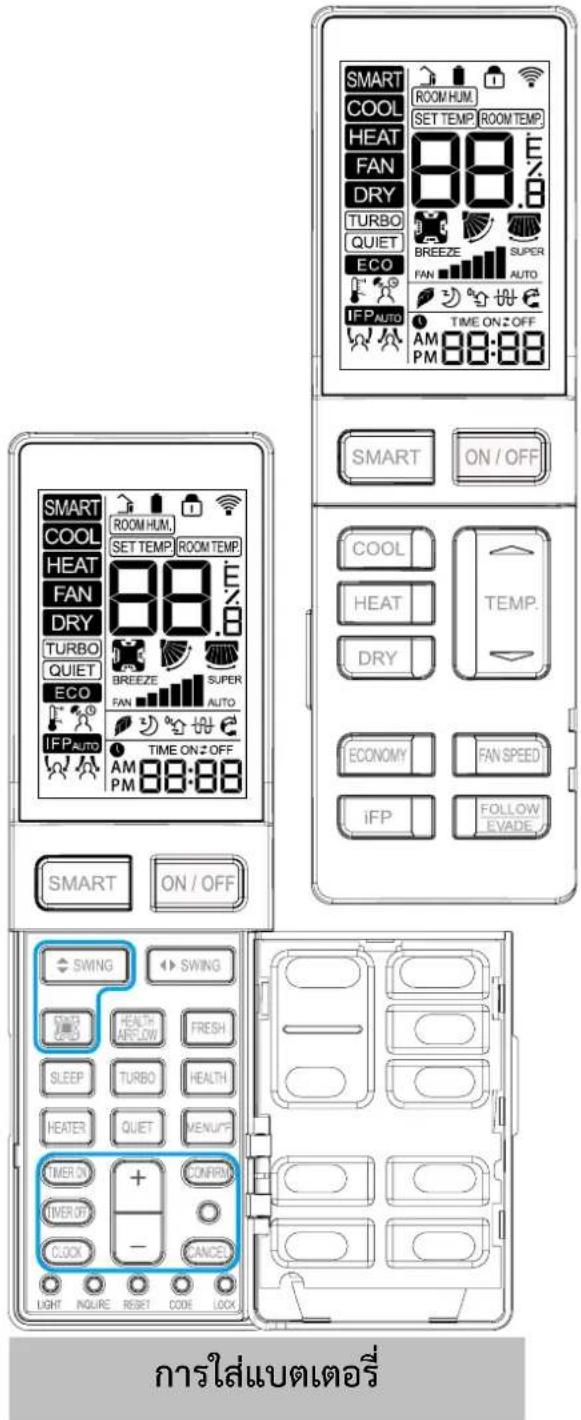

ลักษณะภายนอกรีโมท รายละเอียดฟังก์ชัน

1. ถอดฝากรอบแบตเตอรี่ออก
2. ใส่แบตเตอรี่ใหม่ตามภาพ ให้นใจ ว่าใส่ถูกขั๋วและตาม +/ -
3. ปิดฝากรอบแบเตอรี่

<1> <2> <3>

1. เมื่อใส่แบตเตอรี่จะแสดงภาพสัญลักษณ์ฟังก์ชันทั้งหมด 3 วินาทีจากนั้นจะ แสดงค่าหน้าจอเพียงเวลาเริ่มต้นที่ 12:00 AM ค่าเวลาเริ่มต้นสามารถปรับตั้ง ค่าได้และจะยืนยันค่าอัตโนมัติภายหลังเพียง 10 วินาที
2. ปุ่ม ON/OFF: กดปุ่มเปิดเครื่อง power on. ค่าเริ่มต้นอยู่ในโหมด SMART, หรือจะกลับสู่โหมดนี้ภายหลังปิดเครื่อง กดปุ่มปิดเครื่อง OFF เมื่อ ต้องการหยุดใช้งาน.
3. ปุ่ม SMART:

(1) ปุ่ม SMART จะอยู่ในโหมดนี้เสมอเมื่อเปิด/ ปิดเครื่อง
(2) กดปุ่ม SMART เมื่อบิดเครื่องจะอยู่ในโหมด SMART
(3) ขณะอยู่ในโหมด OFF และโหมดอื่นๆ, กดปุ่ม SMART เพื่อเข้าสู่ค่าตั้งต้น ในโหมด SMART. ไฟ LCD จะไม่แสดงผล
(4) ในโหมด SMART, กดบุ่มเพิ่ม/ ลดอุณหภูมิ +/- เพื่อตั้งค่าอุณหภูมิ

1. ปุ่มทำความเย็น COOL , ปุ่มทำความร้อน HEAT (ยกเว้นรุ่นไทย) และปุ่ม DRY

(1) เมื่อทำการเปิดเครื่องแล้ว กตเลือกโหมดทำความเย็นCOOL โหมดทำความร้อน HEAT (ยกเว้นรุ่นไทย) และโหมด DRY ตามความต้องการ
(2) เมื่อใส่แบตเตอรี่เริ่มต้น อุณหภูมิและระดับแรงลมพัฒลมะแสง pendิตาม รายละเอียดตามภาพและค่าแสดง pendิดสุดจะแสดงค่าสุดในการตั้งค่า

โหมด SMARTHEATCOOLDRYFAN
ค่าคุณกรูมิเริ่มต้น 24	°C	24°C	24°C	24°C ตั้งค่าคุณกรูมิในส่งผล
โหมด	SMART	HEAT	COOL	DRY	FAN
ค่าระดับ ชัดลบเริ่มต้น	AUTO	LOW	HI	AUTO	LOW

1. โหมดพัดลม FAN

(1) เมื่อปิดเครื่อง OFF, กดปุ่ม “HEALTH” ปุ่ม “FRESH” เพื่อเข้าสูโ หมดพัด ลม FAN ที่ระดับแรงลมต่ำสุด นั่นหมายเลขไอดอน HEALTH หรือปุ่ม FRESH จะแสดงผลหน้าจอสรีน
(2) อุณหภูมิจะไม่แสดงผลในโหมด FAN
(3) โหมดพัดลมอัติโนมัติจะไม่สามารถเปิดได้เมื่ออยู่ในโหมดระดับพัดลมในอยู่ ในโหมดพัดลม FAN

1. ปุ่มระดับพัดลม FAN SPEED:

(1) ในโหมดอื่นๆยกเว้นโหมดพัดลม ต่ํา-LOW, กลาง-MED, สูง-HI และ อัติโนมัติ-AUTO ระดับพัดลมสามารถปรับได้โดยมีล ำดับดังนี้ (ต่ํา-LOW)-(กลาง-MED)-(สูง-HI)-(อัติโนมัติ-

AUTO)-(ตํา-LOW)

ลําดับระดับพัดสมอัติโนมัติ LOW, MED, HI และ AUTO

(2) ภายหลังตั้งค่า เทอร์โบ-TURBO หรือ เงียบ-QUIET กดปุ่มเทอร์โบ-TURBO จะแสดงบนหน้าจอพร้อมระดับพัดลม เมื่อกดปุ่ม “ระดับพัดลม-FAN SPEED” เพื่ออกจากโหมด กดปุ่ม เงียบ-QUIET เพื่อแสดงบนหน้าจอพร้อมระดับแรงลม-FAN SPEED เพื่ออกจากโหมด หากต้องการยกเลิกฟังก์ชันนี้ให้ทำการกดปุ่มไอคอนนี้อีกครั้ง ไอคอนจะหายไปและระดับแรงลมจะกลับไปล่าสุด

11 (3) ปุ่มจะไม่ทำงานเมื่ออยู่ในโหมดปิดเครื่อง

1. ปุ่มอุณหภูมิ +/-:

(1) ปุมนี้ไม่มีผลเมื่อยู่ในโหมดพัดลม-FAN
(2) โหมดที่สามารถปรับอุณหภูมิได้คือ SMART, HEAT, COOL และ DRY ระหว่าง 16-30°C
(3) กดปุ่ม TEMP +/- เมื่อต้องการเปลี่ยนอุณหภูมิในแต่ละค่า

1. การควบคุมใบสวิงทั้ง 4 ด้าน*

(\*ไม่ครอบคลุมสำหรับรุ่นที่ขายในประเทศไทย):

(1) たำแหน่งเริ่มต้นของทุกรุ่นตั้งแต่เมื่อเริ่มเปิดเครื่อง:

	SMARTHEATCOOLDRYFAN
ใบสวิงหั้ง 4 ต้าน	แสดงครบ แลดงครบ แลดงครบ แสดงครบ แลดงครบ
มุมใบสวิง	ตําแหน่ง 3	ตําแหน่ง 5	ตําแหน่ง 3	ตําแหน่ง 3	ตําแหน่ง 3

(2) ภายหลังเปิดเครื่อง กดปุ่ม “ใบสวิงทั้ง 4 ด้าน”สำหรับครั้งแรกและมี การเรียงลำดับตามนี้: ปุ่มสวิงทั้ง 4 ด้าน -> สวิง#1 -> สวิง#2 -> สวิง#3 -> สวิง#4 -> ปุ่มสวิงทั้ง 4 ด้าน
(3) เมื่อกดปุ่ม “สวิงทั้ง 4 ต้าน” เพื่อเลือกตําแหน่งใบสวิงแล้ว ใหักดปุ่ม “ชิ้น” และ “ลง” เพื่อเลือกมุมของใบสวิงในตําแหน่งนั่น

1. ทำแหน่งมุมใบพัดสวิง ชิ้น-ลง:

1: ตําแหน่ง 1; 2: ตําแหน่ง 2; 3: ตําแหน่ง 3; 4: ตําแหน่ง 4;

5:ตําแหน่ง 5; 6: ตําแหน่ง 6 (สำรอง)

ลำดับตำแหน่ง: ทำแหน่ง 1→ทำแหน่ง 2→ทำแหน่ง 3

→ตําแหน่ง 4→ตําแหน่ง 5→AUTO→ตําแหน่ง 1

สวิงอัติโนมัติ Auto: 1→2→3→4→5→4→3→2→1

1. ทำแหน่งมุมใบพัดสวิง ช้าย-ขวา

ภาพ 34 (ตําแหน่ง 1) -> ภาพ 25 (ตําแหน่ง 2) -> ภาพ 16 (ตําแหน่ง 3) -> ภาพ 1 (ตําแหน่ง 4) -> ภาพ 2 (ตําแหน่ง 5) -> ภาพ 5 (ตําแหน่ง 6) -> ภาพ

6 (ทำแหน่ง 7) -> สวิงอัติโนมัติ AUTO

ลำดับ AUTO SWING: 1->2->3->4->5->6->5->4->3->2->1

1. สมสุขภาพ HEALTH AIRFLOW (ไม่ครอบคลุมรุ่นขายในประเทศไทย): กดปุ่ม "HEALTH AIRFLOW" จะปรากฏไอคอนแสดงผลหน้าจอ LCD

ใบสวิงในแต่ละด้านจะสลับกันสวิงและนำอากาศบริสุทธิ์เข้ามา หมายความว่า มุมใบสวิงขึ้น-ลงแสดงใบสวิงอัตโนมัติ AUTO SWING กดอีกครั้งเพื่อยกลึก

ฟังก์ชันนี้

1. โหมดนอนหลับ SLEEP:

(1) ทำงานเมื่อเปิดเครื่อง Power on.
(2)โหมดหลับใช้วลา 8 ชั่วโมงโดยไม่สามารถ ถปรับตั้งค่าได้
(3) ไม่สามารถตั้งเวลาในโหมดพัดลมได้ หรือโหมดตั้งเวลาเปิด-ปิด ภายหลังค่าฟังก์ชันโหมดหลับครบกำหนดแล้วจะลูกยกเลิกหันที่ ไม่สามารถตั้งค่าเวลา TIMER ในขณะอยู่ในฟังก์ชันโหมดหลับได้

1. โหมดสุขภาพ HEALTH (ไม่ครอบคลุมรุ่นขายในประเทศไทย):

(1) ระหว่างเปิดหรือปิดเครื่อง กตปุ่ม ‘HEALTH’ จะแสดงไอคอนที่หน้างอ LCD และกดปุ่ม ‘HEALTH’ อีกครั้งหากต้องการยกเลิก
(2) ระหว่างปิดเครื่อง Power-OFF, กดปุ่ม “HEALTH” เพื่อเข้าสู่ใหมดพัฒลม Fan, เริ่มต้นจากระดับแรงลมตําและฟังก์ชัน HEALTH บนไอดอนแสดงผล
(3) สวิตซ์โหมดโดยยังคงฟังก็ชันสุขภาพไว้ HEALTH function.
(4) ถ้าฟังก์ชัน HEALTH ลูกตั้งค่า และทำการปิดเครื่องจะยังคงเป็นโหมด HEALTH อยู่

1. โหมดประหยัดพลังงาน ECO:

(1) กดปุ่ม ECO ไอคอนจะแสดงผลที่หน้างอ
(2) ไอคอนประหยัดพลังงาน ECO ลูกตั้งค่าบันทึกในทุกโหมด
(3) ฟังก์ชั้นประหยัดพลังงานจะลูกบันทึกเมื่อเปิดหรือปิดเครื่อง
(4) ถ้าเครื่องปรับอากาศอยู่ในโหมด HEALTH พังก์ชันการ กระจายลมตามใบเบลดทั้ง 4 ด้านจะถูกยกเลิก และไม่ ปรากฏในไอคอนหน้าจอแสดงผล

1. โหมดทำอากาศบริสุทธิ FRESH (ไม่ครอบคลุมสำหรับรุ่นที่ขายในประเทศไทย):

(1) ฟังก์ชัน FRESH จะทำงานภายใต้สถานะ เปิด หรือปิด ON หรือ OFF เมื่อเครื่องปรับอากาศปิดเครื่อง กดปุ่ม FRESH หน้างโอคอนจะแสดงผลงานหน้าจอ LCD จะเข้าสู่โหมดพัดลม FAN MODE และความเร็วลม た่าสุด หากต้องการยกเลิกโหมดนี้ให้ทำการกดปุ่ม FRESH อีกครั้ง
(2) ภายหลังฟังก์ชันสุขภาพ FRESH ถูกตั้งค่า ‘เปิด’ หรือ ‘ปิด’ พังก์ชันนี้ยังคงอยู่
(3) ภายหลังฟังก์ชันสุขภาพ FRESH ถูกตั้งค่า การสลับโหมด ยังคงบันที่กอยู่

1. ฟังก์ชันทำความร้อนที่ 10°C และฟังก์ชัน °C/°F กดปุ่ม “MENU/°F” เพื่อตั้งค่าฟังก์ชัน 10°C และฟังก์ชัน °C/°F ในฟังก์ชันทำความร้อนที่ 10°C จะทำงานต่อเมื่อยู่ในโหมดทำความร้อน และจะไม่ลูกบันทึกในสถานะ เปิด หรือ ปิด

2. โหมดทำความร้อน HEATER:

(1) เมื่อโหมดทำความร้อน HEAT ลูกตั้งค่า ไอคอนจะ แสดงผลหน้าจอ LCD กตปุ่ม “HEATER” หรือยกเลิกก็กดอีก ครั้ง
(2)โหมด Auto จะไม่สามารถทำงานฟังก์ชันทำความร้อน ได้อตโนมัติ แต่สามารถยกเลิกฟังก์ชัน HEATER ได้

(ไม่ครอบคลุมสำหรับรุ่นที่ขายในประเทศไทย):

1. โหมดตั้งเวลา Timer:

(1)เปิดตั้งเวลา TIMER ON

- กดปุ่ม “TIMER ON” ตัวอักษร “ON” จะกระพริบ กดปุ่ม “+/- เพื่อปรับตั้งค่า กดปุ่มยืนยัน “CONFIRM” ถ้า ปุ่ม “CONFIRM” ไม่ลูกกดภายใน 10 วินาที ฟังก์ชันตั้งเวลา นี้จะลูกยกเลิก

- ถ้าการตั้งเวลา เป็นเวลาเดียวกับปัจจุบัน ตัวอักษร ‘ON’ จะกระทรวงและไม่สามารถตั้งค่าเวลาได้ - เมื่อลึงเวลาที่ตั้งค่า ตัวอักษร “ON” จะหายไป

(2) ปิดตั้งเวลา TIMER OFF

- กดปุ่ม “TIMER OFF” ตัวอักษร “OFF” จะกระพริบ กดปุ่ม “+/-” เพื่อตั้งค่ายืนยัน “CONFIRM” ถ้าปุ่มยืนยัน “CONFIRM” ไม่ลูกกดภายใน 10 วินาที พังก์ชั่นนี้จะลูกยกเลิก

- ถ้าตั้งเวลาปิด เป็นเวลาเดียวกับปัจจุบัน ตัวอักษร ‘OFF’ จะกระพริบและไม่สามารถตั้งค่าเวลาได้ - เมื่อลึงเวลาที่ตั้งค่า ตัวอักษร “OFF” จะหายไป.

(3) ฟังก์ชันตั้งเวลา TIMER ON/OFF

1. ปุ่ม +/-:

- กดปุ่ม “+/-“, เพื่อบรับตั้งค่าเวลาในหน่วย 1 นาที่ หาก กดค้างจะเปลี่ยนไปอย่างไว

1. นาฬิกาปลูก Clock:

- กดปุ่ม “Clock” ค่า “AM” หรือ “PM” จะแสดงผลไฟ กระทรวงจากนั้นกดยืนยัน “CONFIRM”

1. LW LIGHT:

ไม่แสดงผลในหน้าจอรีโมทควบคุม

1. รีเซ็ท RESET:

กด กดรีเซ้ท การทำงานจะถูกรีเซี่ทใหม่

1. ล้อค LOCK:

กดปุ่มล้อด หน้าจองจะแสดงสัญลักษณ์ล้อคบนรีโมทควบคุม จะไม่สามารถกดปุ่มอะไรได้ หากต้องการยกเลิกให้กดปุ่มซ้ําอีกครั้งเพื่อปลดล้อด

1. โคัด CODE: สำหรองฟังก์ชันนี้

2. สำรองฟังก์ชันนี้ INQUIRE Function

เมื่ออาการผิดพลาดเกิดขึ้น พัดลมของเครื่องภายในจะษยุดการปีงาน โดยมีรหัสอาการผิดพลาดเกิดขึ้นดังนี้:

1. รัติส้วยการผิดพลาดสื่นหรับเครื่องภายนอก จะแสดงผลที่หน้าจอพานล ตามนี้

Ta: เซ็นเซอร์อุณหภูมิแอมเบียนท์

Tm: เซ็นเซอร์อุณหภูมิคอลัย

1. รหัสอาการผิดพลาดสําหรับเครื่องภายนอกุมเสดงผลที่หน้าจอพานell ตามนี้

รหัสแสดง	ความหมายรหัสอาการผิดพลาด	การวิเคราะห์สาเหตุของปัญหา	หมายเหตุ
F01	มัลพังก์ชันจาก EEPROM	ชิพ EEPROM เสียหายหรือข้อมูลภายในผิดพลาด หรือวงจรเสียหาย	ไม่สามารถฟิจานต่อ
F02	กระแสเกินธาตร์แวร์ของ PIM(Power intelligent module)	กระแสเกินเกิดขึ้นและถูกตรวจสอบจับโดย PIM ฮาร์ดแวร์	สามารถฟิจานต่อ
F03	คอมเพราะเซอร์กระแสเกินระหว่างลดรอบ	คอมเพราะเซอร์กระแสเกินช่วงระหว่างลดรอบ	ไม่สามารถฟิจานต่อ
F04	การสื่อสารผิดพลาดระหว่างแผงวงจรควบคุมและโมดูลขับเคลื่อนคอมเพราะเซอร์	การสื่อสารผิดพลาดระหว่างแผงวงจรควบคุมแล้มดูลขับเคลื่อนคอมเพราะเซอร์เกิน 4 นาที	สามารถฟิจานต่อ
F05	คอมเพราะเซอร์กระแสเกินถูกตรวจสอบพบโดยแผงวงจรควบคุม	คอมเพราะเซอร์กระแสเกินถูกตรวจสอบพบโดยแผงวงจรควบคุม	ไม่สามารถฟิจานต่อ
F06	แรงดันกระแสตรงหรือกระแสสลับสูง	แหล่งจ่ายไฟกระแสสลับของโมดูลขับเคลื่อนได้รับแรงดันเกิน 280 Vacหรือโมดูลขับเคลื่อนได้รับแรงดันกระแสตรง (DC Bus) เกินกว่า 390 Vdc	สามารถฟิจานต่อ
F07	กระแสคอมเพราะเซอร์ในวงจรผิดพลาด	ตัวขับเคลื่อนโมดูลคอมเพราะเซอร์กระแสในวงจรเสียหาย	ไม่สามารถฟิจานต่อ
F08	อุณหภูมิต้านจ่าย (Discharge Temp)สูงเกิน	อุณหภูมิต้านจ่าย (Discharge Temp) สูงเกิน 115 องศาเซลเซียส, อาการผิดพลาดเคลื่อยภายใน 3 นาที ถ้าอุณหภูมิลดลงและต์กรว่า 115 องศาเซลเซียส สถานะอาการผิดพลาดจะเลื่อค ถ้าเกิด3 ครั้ง ใน 1 ชั่วโมง	ไม่สามารถฟิจานต่อ
F09	แฟนมอเตอร์กระแสตรงผิดพลาด	แฟนมอเตอร์กระแสตรงเสียหรือไม่ได้ต่อ หรือ เที่ยวกับแผงวงจรเสียหายสถานะอาการผิดพลาดจะยืนยันแลล็อค ถ้าเกิดขึ้น 3 ครั้ง ภายใน 30 นาที	ไม่สามารถฟิจานต่อ
F10	เซ็นเซอร์ละลายอุณหภูมิ (Te) ของเอาท์เตอร์ผิดปกติ	เซ็นเซอร์อุณหภูมิ (Te) ถูกตรวจสอบพซ์โกว่า -55 องศาเซลเซียสหรือ สูงกว่า 90 องศาเซลเซียส หรือตรวจสอบพบว่าลัดวงจรหรือวงจรขาด	สามารถฟิจานต่อ
F11	เซ็นเซอร์อุณหภูมิท่อทางดูด (Ts) ผิดปกติ
F12	เซ็นเซอร์แอมเบี้ยนเอาท์เตอร์ (Ta) ผิดปกติ	เซ็นเซอร์แอมเบี้ยนเอาท์เตอร์ (Ta) ถูกตรวจสอบพบว่าลัดวงจรหรือวงจรขาด	สามารถฟิจานต่อ
F13	เซ็นเซอร์ท่อจ่ายแรงดันสูง (Td) ผิดปกติ	เซ็นเซอร์แอมเบี้ยนเอาท์เตอร์ (Ta) ถูกตรวจสอบพบว่าลัดวงจรหรือวงจรขาด	สามารถฟิจานต่อ
F14	วงจร PFC แรงดันสูง	แรงดันสูงถูกตรวจสอบจับในค่าเพาเวอร์แพคเตอร์ของโมดูลขับเคลื่อนถูกปรับค่า	สามารถฟิจานต่อ
F15	การสื่อสารผิดพลาดระหว่างอินเตอร์และอาท์เตอร์	แผงวงจรบรอร์เตอาร์เตอร์ไม่สามารถสื่อสารกับอินเตอร์เกิน 4 นาที	สามารถฟิจานต่อ
F16	นั้ําไม่เพียงพอหรือท่อจ่ายแรงดันสูงบล็อค	อุณหภูมิท่อจ่ายแรงดันสูง (Td) และท่อดูดแรงดั้งปี (Ts): Ts-Ts >= 80 องศาเซลเซียสภายหลังคอมเพราะเซอร์เริ่มฟิจาน 10 นาที อาการผิดพลาดจะเลื่อคล้าเกิดขึ้น 3 ครั้งใน 1 ชั่วโมง	ไม่สามารถฟิจานต่อ
F17	วาล์ว 4 ทิศทางผิดปกติ	ท่ออินเตอร์& อุณหภูมิเอมเบี้ยนท์อินเตอร์ Tm-Tai >=5 องศาเซลเซียสหลังจากอัด หรือเริ่มต้น 10 นาที สถานะอาการผิดพลาดล้อคล้ามันเกิดขึ้น 3 ครั้งใน 1 ชั่วโมง	ไม่สามารถฟิจานต่อ
F18	มอเตอร์คอมเพราะเซอร์ฟิจานไม่เชิงโพโนซ์	โรเตอร์ไม่เชิงไคโนซ์เกิดขึ้น สาเหตุจากฟิจานหนักเกินไปหรือเซ็นเซอร์กระ discomfortWorksเซอร์ผิดปกติหรือตัวสัญ ยู านของการขับเคลื่อนอินเวอร์เตอร์หายไป	ไม่สามารถฟิจานต่อ
F19	แรงดันกระแสตรง (DC)หรือแรงดันกระแสสลับต่ํา	แหล่งจ่ายไฟกระแสสลับ (AC) ของตัวขับเคลื่อนโมดูลได้รับแรงดันต่ํากว่า 155 Vac หรือตัวขับเคลื่อนโมดูลได้รับแรงดัน DC-BUSต่ํากว่า 180 Vdc	สามารถทํางานต่อ
F20	อุณหภูมิท่ออินดอร์สูงมาก	อุณหภูมิท่ออินดอร์ Tm มากกว่า 63 องศาเซลเซียส, รหัสอาการผิดพลาดเคลียร์ภายใน 3 นาที ถ้าอุณหภูมิต่างและต่ํากว่า 52 องศาเซลเซียส	สามารถทํางานต่อ
F21	เซ็นเซอร์ท่ออินดอร์อุณหภูมิต่างเกินไป	อุณหภูมิท่ออินดอร์ตําเกินไป เครื่องเอาทัตอร์จะหยุดเพื่อป้องกันระบบอีสเอ็กซ์เซนเจอร์อินดอร์เป็นน้ําแข็งและป้องกันอุณหภูมิต่างสมออกของอินดอร์ตําเกินไป	สามารถทํางานต่อ
F22	วงจร PFC กระแสเกิน	กระแสเกินลูกตรวจจับโดยค่าเพาเวอร์แพคเตอร์ในลูปวงจร	สามารถทํางานต่อ
F23	อุณหภูมิสูงเกินไปสําหรับโมดูลขับเคลื่อนของคอมเพราะอร์	อุณหภูมิของโมดูลตัวขับเคลื่อนคอมเพราะอร์ (PIM) สูงเกิน 90°Cสถานะหัสอาการผิดพลาดล้อค้าเกิด 3 ครั้งใน 1 ชั่วโมง	ไม่สามารถทํางานต่อ
F24	การเริ่มต้นทํางานของคอมเพราะอร์ตัพ	การเริ่มต้นทํางานของคอมเพราะอร์ผิดพลาดลูกตรวจจับโดยโมดูลเซียอ	ไม่สามารถทํางานต่อ
F25	กระแสต้านเข้า (อินพุท) ของโมดูลขับเคลื่อนคอมเพราะเซอร์เกินกําหนด	กระแสต้านเข้า (อินพุท) ของโมดูลขับเคลื่อนคอมเพราะเซอร์เกินกําหนดมากกว่า 32A (สําหรับพัดลม 2 ใบพัด) หรือ 27A (พัดลมใบเดียว) จะต่อคเมื่อเกิด 3 ครั้งใน 1 นาที	ไม่สามารถทํางานต่อ
F26	เฟสมาไม่ครบในการขับเคลื่อนโมดูล	ไฟเฟสมาไม่ครบในการขับเคลื่อนโมดูล สําหรับไฟ 3 เพส	ไม่สามารถทํางานต่อ
F27	กระแสจากแหล่งจ่ายผ่านวงจรผิดพลาด	กระแสจากแหล่งจ่ายผ่านแงวงจรผิดพลาด	สามารถทํางานต่อ
F28	ไม่มีการต่อสายคอมเพราะอร์	ไม่มีการต่อสายคอมเพราะอร์แล้มดูลตัวขับเคลื่อน	สามารถทํางานต่อ
F37	คอมเพราะเซอร์กระแสเกินลูกตรวจจับโดยโมดูลขับเคลื่อนคอมเพราะเซอร์	คอมเพราะเซอร์ไฟส U, V หรือ W กระแสเกิน 27A (รุ่นไฟสามไฟส) หรือ 19.1A (รุ่นไฟฟสเดียว) ปรากฏขึ้นระหว่างช่วงเวลาไม่ปกติ	สามารถทํางานต่อ
F38	โมดูลขับเคลื่อนเซ็นเซอร์แอมเยี่ยนท์ตําปกติ	อุณหภูมิลกตรวจสอบจับว่าไม่ได้อยุไนย่านอุณหภูมิตั้งแต่-25 ถึง 150 องศาเซลเซียส	สามารถทํางานต่อ
F39	เซ็นเซอร์กลางคอลัยคอนแดนซึ่ง (Tc)ตําปกติ	เซ็นเซอร์กลางคอลัยคอนแดนซึ่ง (Tc) ผิดปกติ อยู่ระหว่างย่าน-55 ถึง 90 องศาเซลเซียส	สามารถทํางานต่อ
F42	สวิตซ์แรงดันสูงผิดปกติ	ภายหลังคอมเพราะเซอร์ทํางาน 3 นาที สวิตซ์แรงดันสูงวงจรจะเปิด 30 วินาที รหัสอาการผิดพลาดล้อคล้าเกิดขึ้น 3 ครั้ง ใน 1 ชั่วโมง	ไม่สามารถทํางานต่อ
F43	สวิตซ์แรงดันต่ําผิดปกติ	ภายหลังคอมเพราะเซอร์ทํางาน 3 นาที สวิตซ์จะลูกจับโดย เมื่อไม่มีการต่อเข้า 60 วินาที หรือ ไม่ลูกต่อประมาณ 30 วินาทีจะลูก standby	ไม่สามารถทํางานต่อ
F44	อุณหภูมิคอนแดนเซอร์ภายนอก (Tc)ตูสิมล	อุณหภูมิคอนแดนเซอร์ภายนอก (Tc) และ Te สูงเกิน 65 องศาเซลเซีย-------จะกิดการล้อคการผิดพลาดเมื่อเกิด 3 ครั้งภายใน 30 นาที	ไม่สามารถทํางานต่อ
F45	ระบบป้องกันแรงดันต่ําทํางาน	อุณหภูมิต่างสุดของท่ออินดอร์ (Tm) และอาทิตอร์ (Ts) ต่ํากว่า-45 องศาเซลเซียส ที่iformดทําความเย็น หรืออุณหภูมิต่างสุดของเอําทัตอร์ (Tc) และค่า Te ต่ํากว่า -45 องศาเซลเซียส	ไม่สามารถทํางานต่อ
หมายเหตุ:1. บอร์ดควบคุมการทํางานเอาทัตอร์ ไฟ LED3 แสดงผลรหัสอาการผิดพลาดเอําทัตอร์ ยกตัวอย่างเช่น รหัสอาการผิดพลาด 12,ไฟ LED3 จะกระพริปไฟแสดงผล 12 ครั้ง2. ไม่สามารถทํางานต่อ หมายถึง รหัสอาการผิดพลาดไม่ชัดเจน: า.แก่ไขแพคเตอร์อาการผิดพลาดให้ชัดเจน บ.ตัดระเบนแหล่งจ่ายไฟออกและสีเซ็อกครั้ง3. เครื่องอินดอร์สามารถบ่งชี้รัทัสอาการผิดพลาดได้ด้วย อ้างอิงคูมือการทํางานอินดอร์

1. สำหรับหัสอาการผิดพลาดอินดอร์ จะแสดงผลหน้าจอแสดงผลตามรหัสต้านล่างนี้ ในช่วงเวลาเดี่ยวกันไฟแสดงผล LED แพงวงจรอินดอร์

ไฟ Gerrริบ LED ของแงวงจร PCB		พาเนลแสดงผล	รายละเอียดฟังก์ชัน	สาเหตุที่เป็นไปได้
LED4	LED1
0	1	E1	เซ็นเซอร์อุณ หภูมิอากาศของอินดอร์มีปัญหา	เซ็นเซอร์ขาดหรือไม่ได้ต่อ หรือเสียหายหรือผิดหน่งผิดหรือลัดวงจร
0	2	E2	เซ็นเซอร์อุณ หภูมิท่ออินดอร์มีปัญหา	เซ็นเซอร์ขาดหรือไม่ได้ต่อ หรือเสียหายหรือผิดหน่งผิดหรือลัดวงจร
0	4	E4	EEPROM ผิดพลาดของแงวงซื้อผว	EEPROM ไม่ถูกต่อหรือเสียหายหรือโปรแกรมผิดพลาดหรือแงวงจรเสียหาย
0	7	E7	การสื่อสารผิดพลาดระหว่างอินดอร์และอาทัตอร์	การต่อสายไฟผิดหรือสายไฟไม่ถูกต่อหรือแอดเตรสนิดพลาดของอินดอร์หรือผิดพลาดจากแหล่งจ่ายไฟหรือแงวงจรผิดพลาด
0	8	E8	การสื่อสารผิดพลาดระหว่างอินดอร์และรีโมทควบคุม(หรือ I.R.ตัวรับ)	การต่อสายผิดหรือตัวควบคุมสายไฟเสียหายหรือแงวงจรเสียหาย
0	12	E10	ระบบปัทิมมีปัญหา	มอเตอร์ปื้มไม่ถูกต่อหรือเสียบสายผิดหรือลูกลอยไม่ถูกต่อหรือต่อสายผิดพลาดหรือจังสัด
0	13	C1	สัญญาน Zero cross ผิดพลาด	สัญญาน Zero cross ถูกตรวจจับว่าผิดพลาด
0	14	E14	แฟนมอเตอร์กระแสตรงอินดอร์วัฒซิก	แฟนมอเตอร์กระแสตรงไม่ถูกต่อหรือเสียหายหรือแงวงจรเสียหาย
หมายเหตุ:1. เอาท์ดอร์ผิดพลาด สามารถแสดงผลโดยเครื่องอินดอร์ วิธีการตรวจสอบตามรายละเอียดด้านล่าง: ถ้ารหัสอาการผิดพลาดเอาท์ดอร์คือM (Decimal) ตัวรับสัญญานอินดอร์ I.R.จอแสดงผลจะแสดงภายหลังแปลงหน่วย “M+20” (Decimal), ยกตัวอย่างเซน้ําหัสอาการผิดพลาดเอาท์ดอร์แสดงผล ‘2’, ตัวรับสัญญานอินดอร์ I.R. จะแสดงผลรหัสอาการผิดพลาดกรรมรับ ‘16’(2+20=22 เปลียนจากเลขฐานสืบคือ 22 เป็นฐาน 8คือ 16)2. ไฟ LED4 สี่แดงบนอินดอร์, LED1คือ สี่แดง3. ต้องการรายละเอียดเพิ่มเติมเกี่ยวกับรหัสอาการผิดพลาดเครื่องเอาท์ดอร์ โปรดอ้างอิงในการแก้ไขปัญหาเอาท์ดอร์

กรุณาสอบถามไปยังตัวแทนอัหน่ายของท่านหรือผู้เชี่ยวชาญในการติดตั้ง อย่าพยาขามติดตั้งโดยตัวท่านเองตามสิพง ภายหลังการติดตั้ง โปรดยืนยันว่าเป็นไปตามเงื่อนไข มาตรฐานบริษัท

[Unreadable]

- กรุณาติดต่อไปยังตัวแทนหน่ายของท่านเพื่อติดตั้งเครื่อง ปรับอากาศ การติดตั้งผิดวิธีเป็นสาเหตุส่งผลให้เกิดป้าร่ววไฟล้ววงจรและไฟใหม่ได้

ข้อควรระวัง

- การติดตั้งเครื่องปรับอากาศไม่สามารถติดตั้งในสถานที่ที่มีกําชติดไฟ เนื่องจากกําชที่ติดไฟจะสง่งผลให้เครื่องปรับอากาศเกิดไฟใหม่

- ติดตั้งเบรคเกอร์ชนิดป้องกันกระแสสรั่วไหล เนื่องจากไฟฟ้าสามารถลัดวงจรได้หากปราศจากเบรกเกอร์

- ติดตั้งสายกราวนด์ทุกครั้ง ห้ามต่อสายกราวนด์เข้ากับท่อกําช, ท่วมปําเท่งไฟหรือสายโทรศัพท์ สายกราวนด์

- เลือกขนาดท่อจ่ายให้เป็นไปตามข้อปีนตเพื่อประสิทธิภาพที่ดี และป้องกันปัญหาสารฟความเย็นร่วม

- สายไฟ สายไฟเครื่องปรับอากาศให้เลือกตามมาตรฐานข้อยิพนดกระทรวงอุตสาหกรรม และมาตรฐานสายไฟ

•

- ฝ--------------------ติดตั้งเครื่องปรับอากาศควรจะอยู่ในสถานที่ที่ระยมความร้อนได้สะดวกและฝ่ายต่อการซ่อมแซม ดูแลปสุงรักษา - ฝ--------------------ติดตั้งเครื่องปรับอากาศไม่ควรจะอยู่ในสถานที่ ดังต่อไปนี้

(1) สถานที่ที่มีคราษ์มั่นเครื่องจักร ทรีสมัฆันอื่น ๆ

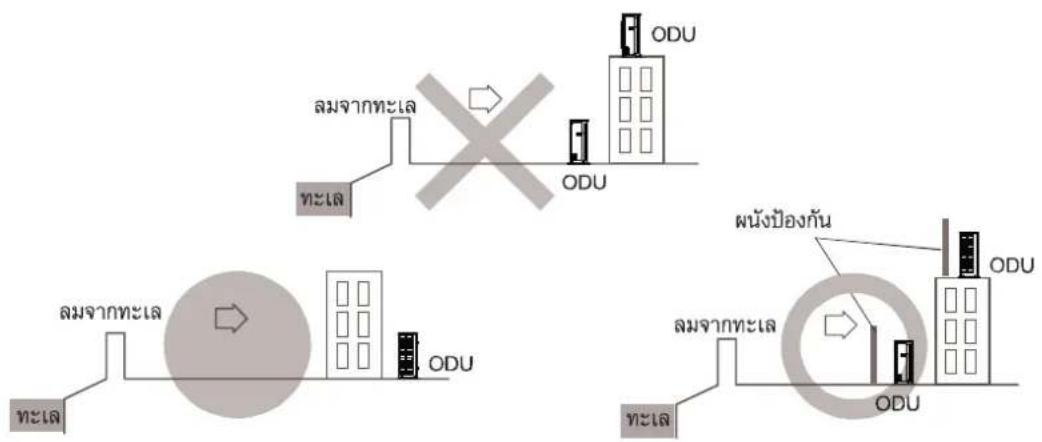

(2) สถานที่ใกล้ทะเลที่ชั่งมีความเค็มในอากาศสูง

(3) สถานที่ใกล้ก๊าซัลฟอร์

(4) สถานที่ในเรือ

(5) ในครัวหรือสถานที่ที่มีความชื่นสูง หรือแรงต้นสูง

(6)ไกล้เครื่องใช้ไฟฟ้าที่ส่งผ่านสัญ ยูนคลื่นแม่หล็กไฟฟ้า

(7)ไกลแหล่งกรต, อัลคาไรด์

- เลือกสถานที่ให้สอดคล้อง ดังนี้

(1) สามารถรองรับปัตนักเครื่องปรับอากาศอย่างมั่นคงไม่เกิดการสั่นสนท้อนหรือเสียง

(2)เสี่ยงจากเครื่องภายนอกไม่รบกวนเพื่อนบ้าน ควรเลือกซีหน่งที่เหมาะสม

(3)ไม่มีวัสดุอื่นใดก็ดขวางทางลมของเครื่องเอาท์คอร์

ข้อควรระวัง

(1) ระยังไม่ให้มือุปกรณ์เครื่องมือเข้าไปในเครื่องปรับอากาศ ในขณะหลังเปิดเครื่อง
(2) ภายหลังติดตั้งเรียบร้อย ให้อธิบายฟังก์ชันการใช้งานและข้อมูลที่เป็นต่อลูกค้า
(3) ให้ลูกค้าเก็บคู่มือการติดตั้งเพื่อใช้อ้างอิงในอนาคตหากมีการซ่อมแซมหรือเคลื่อนย้าย

ทลพงตัดตรากง่น Heal่าตกอิลล

นอิตเป่าด

- ตัดตั้งในสถานที่ที่สามารถรับปัฒนักเครื่องอินดอร์แลม่นคงแข็งแรง

วัตถ์

• ห้ามติดตั้งเครื่องในแหล่งไกลักกําชร่วว
• ห้ามติดตั้งเครื่องไกลแหล่งความร้อน
• ติดตั้งเครื่องในสถานที่ไม่ให้เด็ตปกว่า 10 ขวบเข้ามาเล่นได้

พิจารณาชีแหน่งการติดตั้งเพลงกับลูกค้าตังต่อไปนี้

(1) ติดตั้งเครื่องอินคอรักับพื้นที่ยุลพงที่มั่นคง ไม่มีการสันสนท้อน
(2) ต้องไม่มีสิ่งก็ดขวางทั้งต้านลมเข้าและสมออก และสามารถกระจ่ายลมทั่วถึง
(3) ห้ามติดตั้งเครื่องในสถานที่ที่ปะผนดดโดยตรง
(4) ติดตุ้งเครื่องในฝืนน่งที่สามารถต่อเข้ากับเอาห์คอร์ได้ง่าย
(5) ติดตั้งเครื่องโดยที่ทั้นปิ่งสามารถไหลออกได้อย่างสะดวก
(6) fei o pien tsi bupar chom chm d uu pug r g h a
(7) ติดตั้งเครื่องในสถานที่ที่สามารถถอดล้างฟิวเตอร์ได้ง่าย

อุปกรณ์สตรับงานติดตั้ง

รายละเอียดขั้นส่วนต้านล่างเป็นขั้นส่วนที่มาพร้อมเครื่อง ขั้นส่วนที่มาพร้อมเครื่อง

เทปการ

สกรู

สมีที่

ฉนวนหุ้มกันความร้อน

ตัวครอบรูท่อ

พตั

แคลมป์พลาสติก

พื้นที่สหรับการซ่อมแซม ปุลุงรักษา

ยิหรับการติดตั้งแอร์แขวน ชิดติดฝ้า

เครื่องอินดอร์ >3" (80 mm.) >6" (150 mm.)

สิตรับการติดตั้งแอร์แขวน แบบมีการแขวนครึ่งตัว

DEP เครื่องอินดอร์ >3" (80 มม.) >6" (150 มม.)

月影网 >0.4" (10 mm.)

รอดนิองอรี่คงตัดิตล

ระยงท่อที่เป็นไปตามข้ออิหนด

รุ่น	เส้นผ่านศูนย์กลาง		เดินท่อไกลสูงสุด	ความแตกต่างระหว่าง | DODU
	ท่อของเหลว	ทอก็าช
HCFI-13CSR32F(C)	6.35 มม.	9.52 มม.	15 ม.	10 ม.
HCFI-18CSR32F(C)	6.35 มม.	12.7 มม.	20 ม.	10 ม.
HCFI-25CSR32F(C)	9.52 มม.	15.88 มม.	20 ม.	10 ม.
HCFI-30CSR32F(C)HCFI-30DSR32F(C)HCFI-36DSR32F(C)HCFI-30DTR32F(C)HCFI-36CS(T)R32F(C)	9.52 มม.	15.88 มม.	30 ม.	20 ม.
HCFI-40CS(T)R32F(C)HCFI-48CS(T)R32F(C)	9.52 มม.	15.88 มม.	50 ม.	30 ม.

ติดตั้งเครื่องปรับอากาศ ดังนี้

1. ถอดกรีวด้านลมเข้าและฟ่าครอบด้านข้าง

(1)เปิดกรีวด้านลมเข้า
(2) ถอดฝากรอบด้านข้าง (ด้านขวาและด้านชาย)
(3)เครื่องปรับอากาศรุ่นนี้สามารถใส่แผ่นฟอกอากาศด้านลมเข้าได้

กรีวด้านลมเข้า

ตัวครอบด้านข้าง A (ด้านขวา) ตัวครอบด้านข้าง A (ด้านซ้าย)

ฟ้ารเปิดกริวต้านลมเข้าออก

(1) กตสวัตซ์โดยมีทิศทางตามรูป ลูกศรลง (อ้างอิงภาพ 1)
(2) เปิดกรีวด้านลมเข้าออกโดยอ้างอิงตามลูกศร (อ้างอิงภาพ 2)

2 1

ถอดฟ่าครอบด้านข้างออก

(1) ถอดสกรุออก
(2) กดฟ่าครอบโดยอ้างอิงตามลูกศรนี้
(3) ถอดฝ่าครอบด้านข้างออก

ฝ่าครอบด้านข้าง สกรุ์

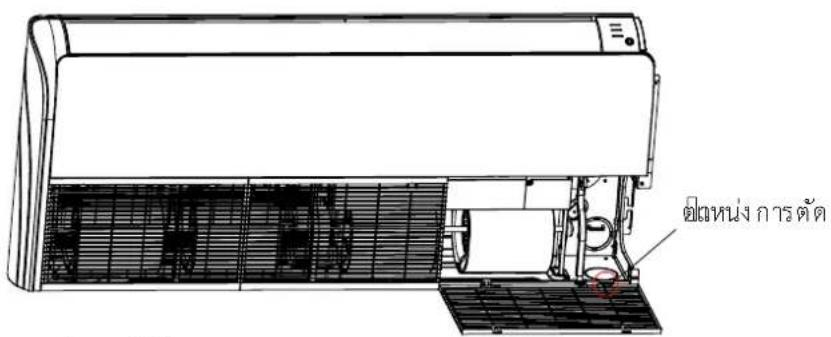

ตัดกริวด้านลมเข้าสหรับท่อนป์ทิ่ง

1. เครื่องมือ: มัดหรือคัตเตอร์
2. ตัดกริวด้านลมเข้าออกก่อนติดตั้งทั้งนี้ จากนั้นเดินทั้งน้ําผ่านรู้ ตามภาพด้านล่าง

灰色หลัง กอัตร

ติดตั้งที่ยูปีติ้งและต่อท่อ

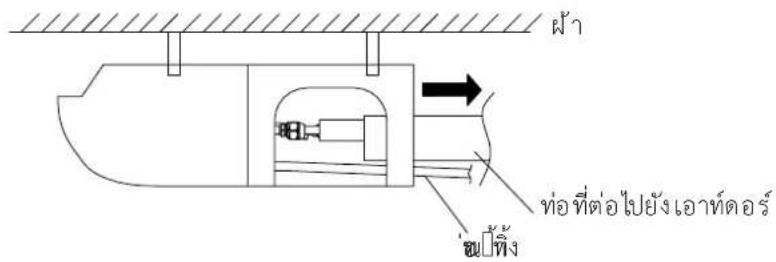

1. เมื่ออินคอร์ถูกติดตั้งในผ้า การติดตั้งเป็นไปตามภาพ

ผ้า ท่อที่ต่อไปยังเอาห์คอร์ สมพิ้ง

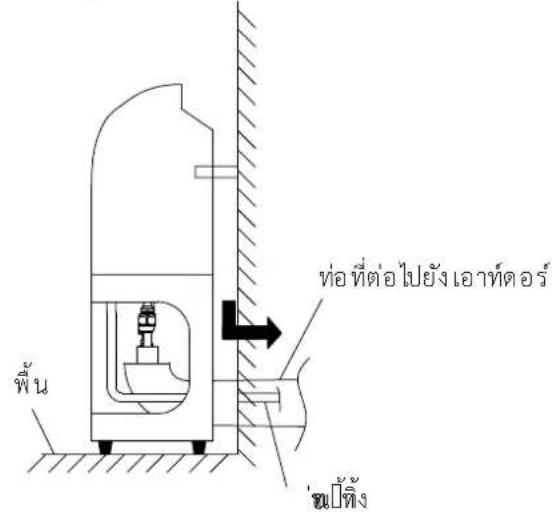

1. เมื่ออินดอร์ถูกติดตั้งแบบตั้งพื้น การติดตั้งเป็นไปตามภาพ

ท่อที่ต่อไปยังเอาห์ตอร์ พื้น ขุ้นทิ้ง

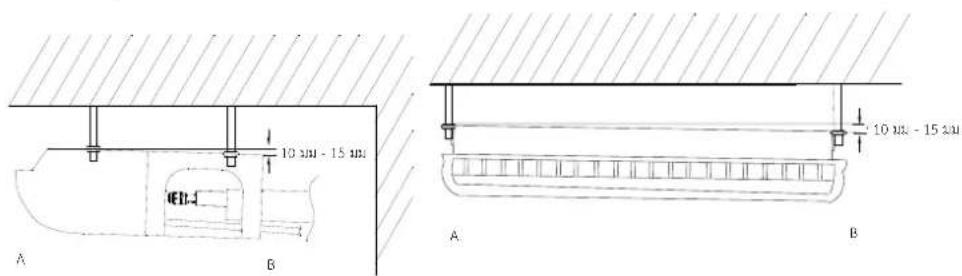

ข้อควรระวัง

อินดอร์ถูกติดตั้งในฝ้าให้ ด้าน Bตปีกว่าด้าน A การติดตั้งเป็นไปตามภาพ

10 μm - 15 μm 10 μm - 15 μm A B A B

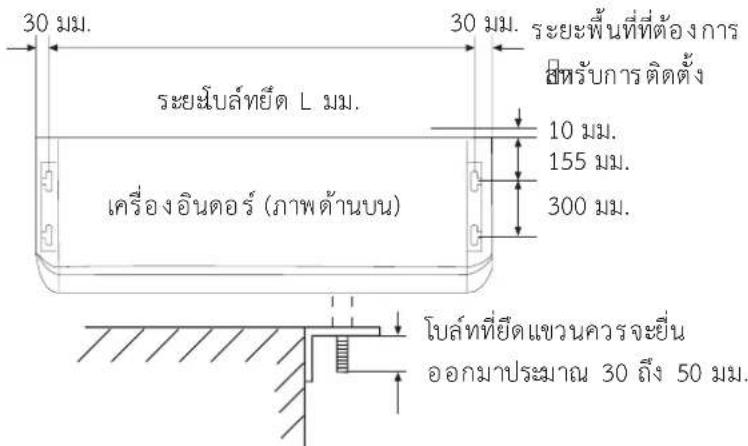

2. ผิดหน่งการยืดโบล์ทในการแขวนใต้ฝ้า

30 mm. 30 mm. ระยะปล้ทย์ต L mm. 10 mm. 155 mm. 300 mm. เครื่องอินคอร์ (ภาพด้านบน) โบล์ที่ยึดแขวนควรจะยืน ออกมาประมาณ 30 ถึง 50 mm.

นุ่ว	L
HCFI-13CSR32F(C)HCFI-18CSR32F(C)	880
HCFI-25CSR32F(C)HCFI-30CSR32F(C)HCFI-30DSR32F(C)HCFI-36DSR32F(C)HCFI-30DTR32F(C)HCFI-36CS(T)R32F(C)	1204
HCFI-40CS(T)R32F(C)HCFI-48CS(T)R32F(C)	1530

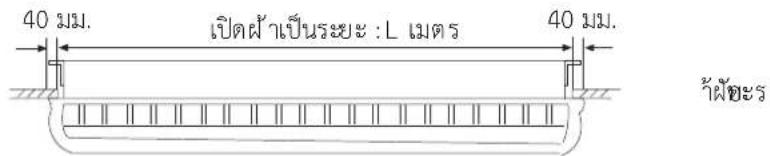

สิตรับการติดตั้งแบบฝังในฟ้าครึ่งหนึ่ง การแขวนย์ดระ jumpsิล์ทให้เป็นไปตามภาพด้านล่างนี้

40 mm. เปิดฝ้าเป็นระยะ : L เมตร 40 mm. ฝั่งขะร์

เปิดฝ้าเป็นระยะ 640 mm. 15 mm. ฝั่งจรร์

โบล์ที่ยึดแขวนควรจะยื่น ออกมาประมาณ 30 ถึง 50 มม.

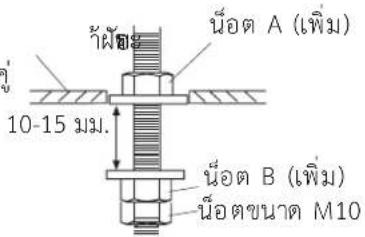

3. เจะะรูเพื่อย็ดแขวนโบล์ท

(1) เจาะรุขนาดเส้นผ่านศูนย์กลาง 25 มม. ที่ยังหวังแขวนยืดโบล์ท ใช้นื้อตขนาด M10 ยืดแบบคู่
(2) ติดตั้งโบล์ทและย์ดนื้อต A และ B ขนาด M10 ในโบล์ทแต่ละผิดหน่งความแข็งแรงของโบล์ท: 980 - 1,470 นิวตัน (100-150 กิโลกรัม.แรง)

น้อยา A (เพิ่ม) 10-15 มม. น้อยา B (เพิ่ม) น้อยาขนาด M10

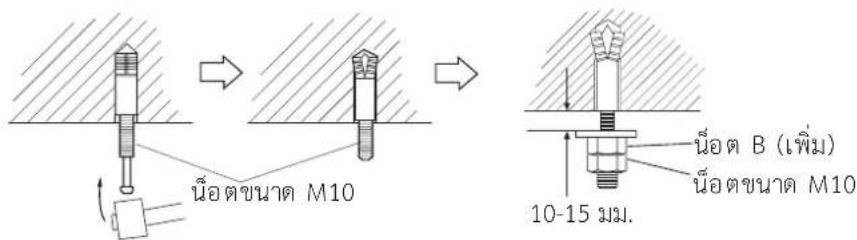

ถ้าใช้ใบล์ทแบบพลุกฝัง

(1) เลาะรูเพื่อฝังโบล์ทแบบพลุกในติดหน่งของรูเครื่องขาย็ด
(2) ติดตั้งโบล์ทแบบพลุก จากนั้นขันด้วยเนื่อต “B” ด้วยนื่อตขนาด M10 ในแต่ละโบล์ท ความแข็งแรงของโบล์ท: 980-1,470 นิวต้น (100-150 กิโลกรัม.แรง)

นื้อตขนาด M10 นื้อต B (เพิ่ม) นื้อตขนาด M10 10-15 mm.

รอดนิองอร์คงตัดตํา.4

(1) ยกเครื่องขึ้นและแขวนไปยังโบล์ที่ยืดไว้ตาม@หน่งก่อนหน้านี้ทั้งสี่@หน่งและสื่อนลอยเครื่องมาต้านหลัง

(2) ขันนื้อต ‘B’ ให้แน่น ด้วยนื้อตขนาด M10 ตรวจสอบเพื่อความมั่นใจอีกครั้งว่าไม่เลื่อนลอยหลังกลับ

สีทรับการติดตั้งแบบฝังในผ้าครึ่งหนึ่ง

เมื่อฟการติดตั้งเครื่องอินคอร์แบบฝังในผ้าครึ่งหนึ่ง ตรวจสอบให้แน่ชัดว่าได้ติดฉนวน หุ้มครอบทุกด้านปัสามารถหยตออกมาจากเครื่องได้นื่องจากเกิดการควบแน่น หากไม่ได้ฟการหุ้มฉนวน

ข้อควรระวัง

ตรวจสอบระดับของทั้งนี้ใช้แลดเอี่ยงในอัตราส่วน 1/100 หรือ 1/50 มิฉะนั้นจะเกิดปีหลายอนกลับ

บัติส ผัน =

หุ้มลวนหนา 10-20 mm. (ต้านบน) ระดับผ้า ฝันน วัน

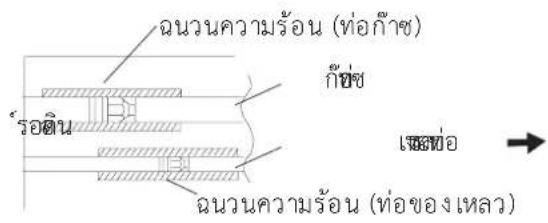

5.รัดปิดต้วยฉนวนความร้อน

ภายหลังตรวจสอบการรั่วแล้ว หุ้มฉวนบริเวณทั้งสองท่อ (ท่อของเหลวและท่อกําซ) ของอินตอร์บริเวณปลายย์ตกันด้วยเทปไวนิส ไม่ให้มี่ช่องว่าง โดยรัดด้วยสายรัดในลอนอีกชั้น

ฉนวนความร้อน (ท่อกําซ) ก็ซ ร้อย ฉนวนความร้อน (ท่ของเหลว)

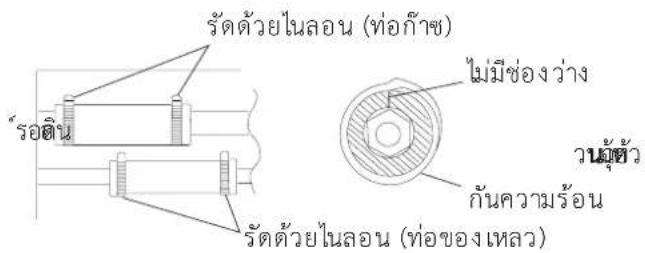

รัตด้วย In LOON (ท่อกําช) ไม่มีช่องว่าง วันผู้ชัว กันความร้อน รัตด้วย In LOON (ท่ของเหลว)

หมายเหตุ

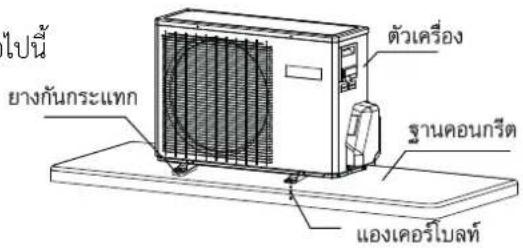

เมื่อการติดตั้งเครื่องแบบตั้งพื้น ให้การวางยางที่มุมหังสี่ด้านยืดด้วยสกรุขนาด 4x16 และแหวนรองในต่อหน่งตามภาพ

และแหวนรองในอัลบั้งทางตํามภาพ เพลท์ใต้ท้องเครื่อง

A 4:1 W 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 × × × 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5

งทิ้นป่าอ่ทยาลติ์

• เดินสาแป์ทิ้งให้มีระดับความลาดเอียงระดับของท่อนปั่งในอัตราส่วน 1/100 หรือ 1/50 และไม่ ให้มีการยกตัวขึ้นหรือฟิตรปของท่อ
• ใช้ท่อ PVC (VP25) ขนาดเส้นผ่านศนย์กลางภายนอก 38 มม.
• ระหว่างการติดตั้งท่อนปิพิง ระมัดระวังไม่ให้มีแรงดันย้อนกลับของเครื่อง
• เมื่อเดินท่อนปีทิ้งยาว ให้ยืดท่อด้วยตัวซัพพอร์ต
• ห้ามปีต่ออากาศแอร์เวนท์
• หุ้มฉนวนที่มีความหนาอย่างน้อย 8 มม. ด้านอินคอร์ของท่อนปัทงให้มิดขิด

ตัวยืดซัพพอร์ต 1.5 - 2.0 เมตร

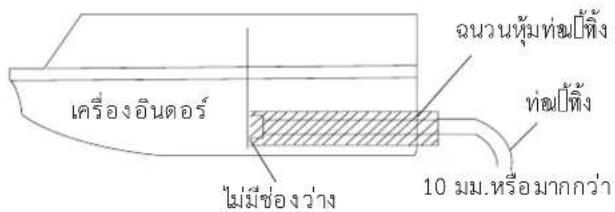

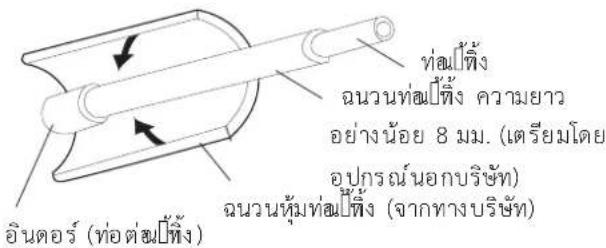

งหิ้นป่าอ่ TMุสนองต์ดี

ตัดถนนเพื่อปิดทั้งไม่ให้มการสัมผัสอากาศโดยตรงเพื่อไม่ให้เกิดหยดป้า

อินตอร์ (ท่อต่อปั่ง) ท่อต่อปั่ง ความยาว อย่างน้อย 8 มม. (เตรียมโดย อุปกรณ์นอกบริษัท) อินหุ้มต่อปั่ง (จากทางบริษัท)

เครื่องอินดอร์ ไม่มีช่องว่าง 10 mm.หรือมากกว่า ทําสปัติ้ง ฉนวนหุ้มทําสปัติ้ง

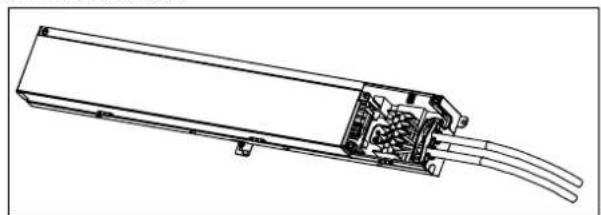

การเดินสายไฟ

A. ต่อสายไฟเข้ากล่อง

(1) ถอดสกรู้ออก

(3) ต่อสายไฟเข้ากล่อง

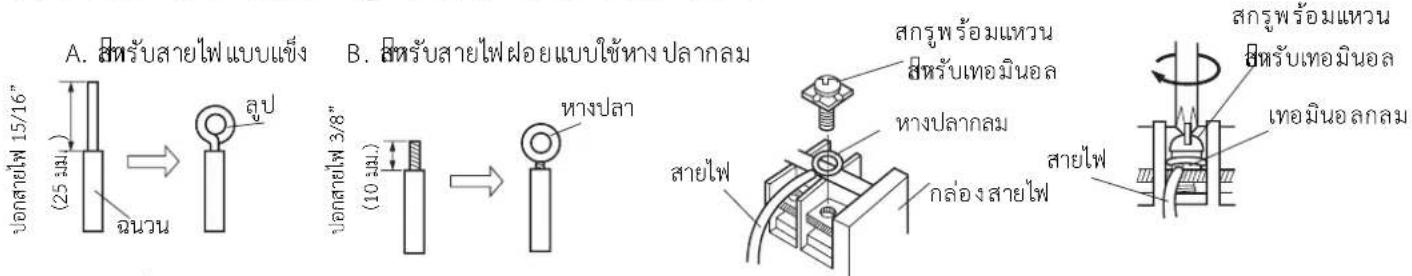

A. สำหรับสายไฟแบบแข็ง

(1) Scenario Proportionally useful to maintain a large amount of 15/16" (25 mm.)
(2) ใช้ไขดวงขั้นสกรูบริเวณกล่องสายไฟออก
(3) ใช้คี่มปากจึง จากตัดสายไฟให้เป็นลูปกลมพอดีกับขนาดสกรุ
(4) วางบนแผงบอร์ดพร้อมชันสกรูย็ดสายไฟเข้ากับบอร์ดให้แน่นตัวยวขดวง

B. สำหรับสายไฟฟ่อยแบบใช้ทางปลากลม

(1) ขึกรปกครองนวนสายไฟให้มีความยาวประมาณ 3/8" (10 มม.) ศิตรับสายไฟแบบฝอย
(2) ใช้ไขดวงขันสกรูบริเวณกล่องสายไฟออก
(3) ใช้ทางปลาชนิดกลม พร้อมเสียบสายไฟเข้ารุจากนัชย์ปีด้วยค็มกดสายไฟ
(4) วางบนแพงบอร์ดพร้อมขันสกรูยืดสายไฟเข้ากับบอร์ดให้แน่นด้วยไขควบ

A. ลําหรับสายไฟแบบแข็ง (25 mm) (10 mm) (25 mm) (25 mm) (25 mm) (25 mm) (25 mm) (25 mm) (25 mm) (25 mm) (25 mm) (25 mm) (25 mm) (25 mm) (25 mm) (25 mm) (25 mm) (25 mm) (25 mm) (25 mm) (25 mm) (25 mm) (2) ลูป ลูป ลูป ลูป ลูป ลูป ลูป ลูป ลูป ลูป ลูป ลูป ลูป ลูป ลูป ลูป ลูป ลูป ลูป ลูป ลูป ลูป ลูป ลูป ลูป ลูป

ยืดสายไฟที่ต่อเข้ากล่องไฟด้วยตัวยืด

ภายหลังย็ดสายไฟเข้ากล่องไฟและย็ดเข้ากับตัวยืด โดยใช้ VW-1,

ความหนาขนาด 0.5-1.0 มม. ฉนวน PVC

ประกอบนวนหุ้ม แคลมป์ยืด

ข้อควรระวัง

• จับคู่เรื่องสีของสายไฟที่ต่อเข้ากล่องไฟเอาท์เตอร์ให้เป็นสีเดียวกับสายไฟภายในเพื่อป้องกันการสับสน อันส่งผลให้เกิดไปฟ้าลัด วงจรหรือระนบิดได้
• ต่อสายไฟเข้ากับคอร์ตกล่องสายไฟให้แน่นไม่หลวมซึ่ง จะส่งผลต่อประจําไพได้
• การหุ้มด้วยปอกจนวนหุ้มก่อนเข้ากับคอร์ตกล่องสายไฟอีกซั้น มิฉณั้นจะเกิดการบาดอันส่งผลให้เกิดไฟร่ว่ได้
• ต่อสายกราวนด์ทุกครั้ง

ต่อสายไฟระหว่างอินคอร์และอาทัตคอร์

(1) ถอดตัวยิดแคลมปีรัดสายไฟออก
(2) ปิเนินการต่อสายไฟให้สอดคล้องกับไดอะแกรมการต่อสายไฟ
(3) ต่อสายไฟเข้ากับกล่องสายไฟบริเวณคอร์ดเทอมินอลเอาท์คอร์และอินคอร์
(4) รัดสายไฟเข้ากับคอร์ดรัดสายไฟ
(5) ยืดสายไฟเข้ากับคอร์ตเทอมินอลกล่องไฟด้วยสกรุ

ไดอสมเกรมการต่อสายไฟ

teอมินอลล่องไฟอินดอร์ teอมินอล กล่องไฟเอาท์ดอร์ L N 220V,1PH,50Hz 1 2 3 Y/G 1 2 3 Y/G

เทอมินอลกล่องไฟอินตอร์
เทอมินอล กล่องไฟเอาท์คอร์

0° 1 2 3 Y/G 1 2 3 Y/G

แหล่งจ่ายไฟ แหล่งจ่ายไฟ 380V, 3N\~,50Hz

นอิตเป่าค

• การต่อสายไฟและอุปกรณ์จัดหาและติดตั้งโดยช่าง
• ใช้เบรกเกอร์กับเครื่อุงปรับอากาศโดยเลี้อกขนาดที่เหมาะสม
• เบรกเกอร์ลูกติดตั้งแบบยืดแน่น แนะปีเบรกเกอร์ชนิดโพลเบรกเกอร์และมีระยะห่างระหว่าง ฉวนกันน้อยที่สุดไผ่ปีกว่า 3 มม.
• การต่อสายไฟขนาดสายไฟให้เป็นไปตามข้ออัสนดมาตรฐานเครื่องปรับอากาศในประเทศ
• ติดตั้งเบรกเกอร์ชนิดป้องกันกระแสสรั่วโดยอ้างอิงตามมาตรฐานข้อปิหนดของบริษัท

ข้อควรระวัง

• การอื่นวณขนาดแหล่งจ่ายไฟ คือผ ลรวมของกระแสเชของอื่นวนเครื่องปรับอากาศทั้งหมดและไฟฟ้าอื่นๆ หากกระแสรวมแล้วเกินให้เปลี่ยนขนาดของแหล่งจ่ายไฟใหม่
• เมื่อแรงดันไฟฟัดปักรว่าステบคเครื่องปรับอากาศให้ติดต่อฝ่ายการไฟฟ้าเพื่อตรวจสอบ

สิตรับการติดตั้งแบบช่อนไต้ผ้าครึ่งหนึ่ง

การต่อปีเอาอากาศบริสุทธิเข้ามา

1. เจาะแผ่นรูน็อคเอาท์ออกเพื่อเปอาอากาศบริสุทธิจากภายนอกเข้ามา หากเป็นการติดตั้งแบบช่อนให้ผ้าครึ่งหนึ่งนั้นให้ขีการเจาะรูน็อคเอาท์ด้านบนแทน

• เมื่อที่การถอดแผ่นเพลงเหล็กออก ให้ระดระยังไม่ให้เกิดการเสียหายในอยู่หล์ด้านในและคสภายนอก

• เมื่อปีการลอดแผ่นเพลมเหล็กออก ให้ระผู้derะวังการบาดมือ จากคมเหล็ก

• ติดตั้งท่อลมกลม (ออฟชั่น) เพื่อต่อปีเอาอากาศบริสุทธิจากภายนอกเข้ามา ถ้าเป็นการ ติดตั้งแบบซ่อนได้ฝ้าครึ่งหนึ่งให้ติดตั้งด้านบนแทน

• ต่อท่อลมกลมเข้ากับข้อต่อท่อลมแบบกลม

• ซีลปิดด้วยเทปไวนิล เพื่อไม่ให้อากาศรั่วไหลออกจากข้อต่อ

ข้อต่อท่อลมกลม (ออฟชั้น)

ข้อต่อท่อสมกลม (ออฟชั้น)

มต่อ

การติดตั้งตัวเครื่องภายนอกอาคาร

! คำเตือน:

▲ ควรติดต่อให้ตัวแทนจำหน่าย หรือเจ้าหน้าที่ที่มีคุณสมบัติเหมาะสมเป็นผู้ดำเนินการติดตั้งให้กับท่าน อย่าพยาขามติดตั้งเครื่องปรับอากาศด้วยตนเอง การติดตั้งที่ไม่เหมาะสมอาจส่งผลให้เกิดการร่วงของน้ำ, ไฟช็อต, เพลิงใหม่ หรือการระเบิด
▲ ติดตั้งเครื่องปรับอากาศตามคำแนะนำในคู่มือการติดตั้งนี้
▲ ใช้อุปกรณ์เสริม และอะไหล่ที่กำหนดไว้สำหรับงานติดตั้งเครื่องปรับอากาศให้เท่านั้น
▲ ติดตั้งเครื่องปรับอากาศในบริเวณที่มีความมั่นคง แข็งแรง สามารถรองรับน้ำหนักของตัวเครื่องได้ดี
▲ งานที่เกี่ยวข้องกับกระแสไฟฟ้าจะต้องดำเนินการตามกฎหมายเปียบของท้องถิ่นภายในประเทศที่เกี่ยวข้อง และปฏิบัติตาม Deployment Lighting Security Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Services Management Service Administration and Human Resources, Inc.
▲ ใช้สายเคบ็ลที่มีความยาวเหมาะสม อย่าใช้สายไฟที่ถูกพันด้วยเทบ หรือปลักพ่วง ไม่เช่นนั้นอาจทำให้เกิดความร้อนสูงเกินไป, ไฟฟ้าช็อต, เพลิงใหม้ หรือการระเบิดได้
▲ สายเคเบี้ลทั้งหมดจะต้องได้รับการรับรองคุณภาพจากยุโรป ในระหว่างการติดตั้ง เมื่อมีการลอดสายเชื่อมต่อ จะต้องแน่ใจว่า ท่านได้ออดสายดินออกเป็นลำดับสุดท้าย
▲ หากกําชสารทำความเย็นรั่วออกมาระหว่างการติดตั้ง ให้ระบายอากาศพื้นที่บริเวณนั้นทันที หากสารทำความเย็นสัมผัสกับไฟอาจทำให้เกิดกําชพิษได้ จนอาจทำให้เกิดการระเบิด
▲ หลังจากเสร็จลิ้นการติดตั้ง ให้ตรวจสอบการรั่วของก๊าซสารทำความเย็น
▲ เมื่อทำการติดตั้ง หรือย้ายเครื่องปรับอากาศ ต้องแน่ใจว่าได้ทำการแวดคั่ม เพื่อให้แน่ใจว่าไม่มีอากาศอยู่ในวงจร และใช้เฉพาะสารทำความเย็นที่กำหนดเท่านั้น (R32)
▲ ตรวจสอบให้แน่ใจว่าการเชื่อมต่อสายดินนั้นถูกต้อง และเชื่อกื้อได้ อย่าต่อสายดินของตัวเครื่องเข้ากับท่อน้ําประปาหรือท่อนำส่งแก็ส, สายล่อฟ้า หรือสายดินของโทรศัพท์ การต่อสายดินอย่างไม่ถูกต้องตามมาตรฐานอาจส่งผลให้เกิดไฟฟ้าชื่อตได้
▲ ต้องแน่ใจว่าได้ติดตั้งเบรกเกอร์ป้องกันไฟดูด (เบรกเกอร์ ELCB)
▲เบรกเกอร์ของเครื่องปรับอากาศควรเป็นสวิตช์เปิด/ปิดทุกชั่ว ซึ่งมีระยะห่างกันอย่างน้อย 3 มม. ซึ่งหมายความว่าการตัดกระแสไพบ้าจะต้องเชื่อมโยงกับการเชื่อมต่อสายไฟ
▲ อย่าใช้วอีเร่งกระบวนการละลายน้ำแข็ง หรือทำความสะอาด นอกเหนือจากที่วิธีการที่แนะำไว้โดยบริษัทผู้ผลิต
▲ เครื่องจะต้องเก็บไว้ในห้องที่ไม่มีแหล่งกำเนิดประกายไฟ รัศม์โดยรอบของพื้นที่จัดเก็บไม่ควรน้อยกว่า 2.5 ม. (ตัวอย่างเช่น:เปลวไฟ, เตาแก็ส หรือเครื่องทำความร้อนไฟฟ้า)
▲อย่าเจาะ หรือนำเครื่องไปเผาไพ
▲ โปรดระมัดระวัง เนื่องจากสารทำความเย็นอาจไม่มีกลิ่น
▲ ต้องติดตั้ง, ใช้งาน และจัดเก็บตัวเครื่องไว้ในห้องที่มีพื้นที่พื้นมากกว่า 3 ตร.ม. ห้องควรมีการระบายอากาศที่ดี
▲ สอดคล้องกับกฎระเบียบเรื่องการใช้ก้าชภายในประเทศ
▲ อุปกรณ์นี้สามารถใช้งานได้โดยเด็กที่มีอายุ 8 ปีชั้นไป และบุคคลที่มีความบกพร่องทางร่างกาย, ประสาทสัมผัส หรือจิตใจ หรือขาดประสบการณ์หรือความรู้ หากได้รับการดูแลอย่างใกล้ชิด หรือมีการให้คำแนะนำเกี่ยวกับการใช้งานเครื่องอย่างถูกวิธี และเข้าใจถึงอันตรายที่อาจเกิดขึ้นได้ ห้ามไม่ให้เด็กเล่นตัวเครื่อง ห้ามให้เด็กทำความสะอาดและดูแลรักษาตัวเครื่องโดยที่ไม่มีผู้ใหญ่คอยให้คำแนะナーอย่างใกล้ชิด
▲ ท่านไม่สามารถนำเครื่องปรับอากาศไปกำจัดทั้ง หรือแยกขั้นส่วนได้ตามใจชอบ หากต้องการทั้งเครื่องปรับอากาศ โปรดติดต่อศูนย์บริการของไฮเออร์ เพื่อการดำเนินการกำจัดเครื่องอย่างลูกวิธี
▲อย่าเก็บขั่วต่อต่างๆ และข้อต่อที่ถูกบานแพลร์ชึ่งสามารถńากลับมาใช้งานช้ำได้วในอาคาร

ข้อควรระวัง:

▲ ท้ามติดตั้งเครื่องปรับอากาศในสถานที่ที่เสี่ยงต่ออันตรายจากการรั่วไหลของก้าชไวไฟ ในกรณีที่มีกําชรั่ว หรือการสะสมของก้าชอยู่ใกล้กับเครื่องปรับอากาศ อาจทำให้เกิดเช

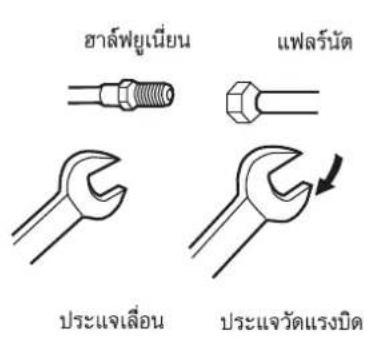

ขันแพร่นัดให้แน่นตามวิธีที่กำหนด เช่น การใช้ประแจวัดแรงบิด หากขันแพร่นัดแน่นเกินไป อาจแตกหลังจากใช้งานเป็นเวลานานทำให้เกิดการรั่วของสารทำความเย็น
▲ ดำเนินการตามขั้นตอนที่เหมาะสมเพื่อบ้องกันไม่ให้ตัวเครื่องภายนอกอาคารกลายเป็นที่พักพิงของสัตว์เล็ก สัตว์ขนาดเล็กที่สัมผัสกับชั้นส่วนที่มีกระแสไฟฟ้า อาจทำให้เครื่องทำงานผิดปกติ, เกิดคว้น หรือเพลงใหม่
▲ โปรดรักษาความสะอาดบริเวณรอบๆ ตัวเครื่อง
▲ วงจรสารทำความเย็นจะมือุณหภูมิสูง โปรดเก็บสายไฟที่เชื่อมต่อระหว่างตัวเครื่องให้ท่างจากท่อทองแดงที่ไม่หุ้มฉนวนกันความร้อน
▲ ควรให้ช่างที่มีความชํานาญเท่านั้น เป็นผู้ดำเนินการเกี่ยวกับการใช้งาน, การเติม และการกำจัดสารทำความเย็น

ข้อกำหนดเกี่ยวกับการบรรทุกและการขนถ่าย/การขนส่ง/การจัดเก็บตัวเครื่อง

- ข้อกำหนดเกี่ยวกับการบรรทุกและการขนถ่าย

1) ต้องมีการจัดการผลิตภัณฑ์อย่างระมัดระวังในระหว่างการบรรทุกและการขนถ่าย
2) ไม่อนุญาตให้ใช้วิธีการที่รุนแรง ขาดความระมัดระวัง เช่น การตะ, การขว้าง, การโยน, การกระทก, การดึง และการกลิ่ง
3) ผู้ปฏิบัติงานที่เกี่ยวข้องกับการบรรทุกและการขนถ่ายจะต้องได้รับการฝึกอบรมเกี่ยวกับอันตรายที่อาจเกิดขึ้นจากการจัดการอย่างไม่ถูกวิธี
4) ควรมีการเตรียมพร้อมถังดับเพลิงชนิดผงแห้ง หรืออุปกรณ์ดับเพลิงชนิดอื่นที่เหมาะสมไว้ในจุดที่ทำการบรรทุก และการขนถ่าย
5) บุคลากรที่ยังไม่ผ่านการฝึกอบรมไม่สามารถมีส่วนร่วมในการบรรทุก และขนถ่ายเครื่องปรับอากาศที่มีสารทำความเย็น
6) ก่อนที่จะบรรทุก และขนถ่าย ต้องมีมาตรการป้องกันไฟฟ้าสถิต และไม่สามารถรับโทรศัพท์ระหว่างการบรรทุก และการขนถ่าย
7) ห้ามสูบบุหรี่ และจุดไพรอบฯ เครื่องปรับอากาศ

- ข้อกำหนดเกี่ยวกับการจัดการเรื่องการขนส่ง

1) ปริมาณการขนส่งผลิตภัณฑ์สูงสุดจะถูกกำหนดไว้ตามข้อบังคับในท้องถิ่น
2) ยานพาหนะที่ใช้ลำหรับการขนส่งจะต้องดำเนินการตามกฎหมาย และข้อบังคับท้องถิ่น
3) ยานพาหนะลำหรับการให้บริการหลังการขายโดยเฉพาะจะถูกน้ำมาใช้ลำหรับการบํารุงรักษาเครื่อง และไม่อนุญาตให้มีการขนส่งถังบรรจุสารทำความเย็น และผลิตภัณฑ์แบบไม่มีการป้องกัน
4) ผ่าครอบกันฝน หรือวัสดุป้องกันที่คล้ายกันของยานพาหนะขนส่งจะต้องมีคุณสมบัติน่วงการติดไฟ
5)จะต้องติดตั้งอุปกรณ์เตือนการรั่วของสารทำความเย็นไวไฟไว้ภายในช่องแบบบิด
6) จะต้องติดตั้งอุปกรณ์ป้องกันไฟฟ้าสถิตไว้ภายในพื้นที่ที่ใช้ในการบรรทุกผลิตภัณฑ์ของยานพาหนะขนส่ง
7) ควรมีการเตรียมพร้อมถังดับเพลิงชนิดผงแห้ง หรืออุปกรณ์ดับเพลิงชนิดอื่นที่เหมาะสมไว้ในไว้ในห้องคนขับ
8) Dubaiสัม-ชาว หรือแดง-ชาวสะท้อนแสงจะลูกติดไว้ที่ด้านข้าง และข้างท้ายยานพาหนะขนส่งเพื่อเตือนไหยานพาหนะคันหลังคอยรักษาระยะห่าง
9) ยานพาหนะขนส่งต้องวิ่งด้วยความเร็วคงที่ หลีกเลี่ยงการเร่ง/ลดความเร็วแบบกะทันหัน
10) สารติดไฟ หรือลิ่งของที่มีไฟฟ้าสถิต ไม่สามารถขนส่งพร้อมกันได้
11) ควรหลักเลี่ยงพื้นที่มีอุณหภูมิสูงระหว่างการขนส่ง และจะต้องมีมาตรการระบายความร้อนที่จำเป็น ในกรณีที่อุณหภูมิภายในห้องที่ใช้บรรทุกผลิตภัณฑ์สูงเกินไป

- ข้อกำหนดเกี่ยวกับการจัดเก็บ

1) บรรจุภัณฑ์สําหรับการเก็บอุปกรณ์ที่ลูกน้ํามาใช้งานจะต้องไม่ก่อให้เกิดการรั่วของสารทำความเย็นอันเนื่องมาจากความเสียหายของอุปกรณ์ที่เก็บไว้ว ด้านใน
2) ปริมาณสูงสุดของอุปกรณ์ที่อนุญาตให้จัดเก็บไว้ด้วยกันจะลูกกำหนดตามข้อบังคับท้องถิ่น

- ข้อควรระวังเกี่ยวกับการติดตั้ง

★ พื้นที่ห้องที่ติดตั้งเครื่องปรับอากาศที่ใช้สารทำความเย็น R32 จะต้องไม่น้อยกว่าขนาดพื้นที่ขั้นต่ําที่ระบุไว้ในตารางด้านล่างนี้ เพื่อหลีกเลี่ยงปัญหาด้านความปลอดภัยที่อาจเกิดขึ้นจากระดับความเข้มขันของสารทำความเย็นภายในห้องเกินชีดจำกัด ที่มาจากการรั่วของสารทำความเย็นในระบบทำความเย็นของตัวเครื่องภายในอาคาร
★ เมื่อข้อต่อปากแตรของสายเชื่อมต่อกูกยืดไว้ว อาจไม่สามารถใช้งานได้อ็ก (อาจกระทบกับความมิดชิตของอากาศ)
★ สายเชื่อมต่อทั้งหมดที่จะนำมาใช้งานลำหรับตัวเครื่องภายใน/ภายนอกอาคาร จะต้องมีคุณสมบัติตรงตามที่กำหนดไว้ในชั้นตอนการติดตั้ง และ คำแนะนําการใช้งาน

พื้นที่ห้องขั้นต่ำ

ชนิด	LFLkg/m3	hvm	ปริมาณการเดิมสารทําความเย็นทั้งหมด/กก.พื้นที่ห้องขั้นต่ํา/ตร.ม.
R32	0.306		1.224	1.836	2.448	3.672	4.896	6.12	7.956
		0.6		29	51	116	206	321	543
		1.0		10	19	42	74	116	196
		1.8		3	6	13	23	36	60
		2.2		2	4	9	15	24	40

ปริมาณการเติมสารทำความเย็นสูงสุด (M)

ชื่อรุ่นของตัวเครื่อง	M kg
HCFF-I3CSRS2C(2)C(F)	1.2
HCFF-I8CSRS2C(2)C(F)	1.8
HCFF-I2CSRS2C(2)C(F)	1.8
HCFF-I6CSRS2C(2)C(F)HCFF-I6CSRS2C(2)C(F)	2.2
HCFF-I3CSRS2C(2)C(F)HCFF-I3CSRS2C(2)C(F)	2.6

ชื่อรุ่นของตัวเครื่อง	M kg
HCFF-B60BT32C(E)C(F)HCFF-B60BT32C(E)C(F)	2.6
HCFF-A00SB32C(F)C(F)	2.8
HCFF-A00BT32C(E)C(F)	2.8
HCFF-A80SB32C(F)C(F)	2.8
HCFF-A80BT32C(F)C(F)	2.8

- การตระหนักถึงความปลอดภัย

1. ขั้นตอน: การปฏิบัติงานต้องเป็นไปตามขั้นตอนตามที่มีการควบคุม เพื่อลดความเสี่ยงที่อาจเกิดขึ้นได้

2. พื้นที่: ควรมีการแบ่งแยกพื้นที่อย่างเหมาะสม และหลักเลี่ยงการปฏิบัติงานในพื้นที่ปิด

ก่อนเปิดระบบทำความเย็น หรือก่อนที่จะปฏิบัติงานที่มีความร้อน ต้องมั่นใจในเรื่องของการระบายอากาศที่ดีของพื้นที่ทำงาน

1. การตรวจสอบในสถานที่ติดตั้ง: จะต้องตรวจสอบสารทำความเย็น

2. การควบคุมเพลิงใหม่: ควรมีถังดับเพลิงไว้ใกล้ฯ และไม่อนุญาตให้มี่แหล่งกำหนดไฟ หรือมืออนหภูมิสูง ควรมีการติดเครื่องหมาย “ห้ามสูบบุหรี”

การตรวจสอบอุปกรณ์ที่จัดมาให้

1. ตัวเครื่องภายในอาคาร: ในโตรเจนจะถูกปิดผนึกไว้ระหว่างการจัดส่งตัวเครื่องภายในอาคาร (อยู่ในอีวภาพอเรเตอร์ (คอยลี่เย็น)) และเครื่องหมายสีแดงที่ด้านบนของฝาปิดผนึกพลาสติกสีเขียวบนท่ออากาศระเหยของตัวเครื่องภายในอาคารจะต้องตรวจสอบก่อนหลังจาก breaksล่อง ในกรณีที่เครื่องหมายถูกยกขึ้น แสดงว่าในโตรเจนยังคงปิดผนึกอยู่ หลังจากนั้น ให้กดฝาปิดผนึกพลาสติกสีดําที่ช้อต่อของท่อของเหลวระเหยของตัวเครื่องภายในอาคารเพื่อตรวจสอบว่ายังคูมมีในโตรเจนอยู่หรือไม่ ในกรณีที่ไม่มีการพ่นในโตรเจน otอกมา ตัวเครื่องภายในอาคารอาจมีการรั่ว และไม่อนุญาตให้ติดตั้ง

2. ตัวเครื่องภายนอกอาคาร: จะต้องยืดอุปกรณ์ตรวจสอบจับการรั่วเข้าไปในกล่องบรรจุตัวเครื่องภายนอกอาคาร เพื่อตรวจสอบว่าสารทำความเย็นรู้หรือไม่ หากพบว่ามีการรั่วของสารทำความเย็น จะไม่ได้รับอนุญาตให้ทำการติดตั้ง และจะต้องส่งตัวเครื่องภายนอกอาคารไปยังแผนกซ่อมบํารุง

- การตรวจสอบสภาพแวดล้อมการติดตั้ง

1. พื้นที่ห้องต้องมีขนาดไม่น้อยกว่าพื้นที่ที่ระบุไว้ในป้ายเดือนของตัวเครื่องภายในอาคาร

2. การตรวจสอบสภาพแวดล้อมโดยรอบของสถานที่ติดตั้ง: ตัวเครื่องภายนอกอาคารของเครื่องปรับอากาศที่มีสารทำความเย็นที่ติดไฟได้ ไม่สามารถติดตั้งภายในห้องที่ปิดทีบ

3. หลักเสี่ยงการติดตั้งแหล่งจ่ายไฟ, สวิตช์ หรือสิ่งของที่มีอุณหภูมิสูงอื่นๆ เช่น วัตถุที่มีเปลวไฟ และเครื่องทำความร้อนที่ใช้น้ํามันไว้ที่ด้านล่างของตัวเครื่องภายในอาคาร

4. แหล่งจ่ายไฟจะต้องมีการติดตั้งสายดินที่เชื่อกือได้

5. ในขณะที่เจาะผนังด้วยสว่านไฟฟ้า ต้องมีการตรวจสอบให้แน่ใจก่อนว่ามีท่อน้ํา/ไฟฟ้า/ก๊าซฝังไว้ในผนังหรือไม่ ขอแนะนําให้ใช้รูที่เจาะทะลุผนังไว้แล้ว

- หลักการความปลอดภัยของการติดตั้ง

1. สถานที่ติดตั้งต้องมีการระบายอากาศที่ดื่อยู่เสมอ (เปิดประตูและหน้าต่าง)

2. ห้ามมีเปลวโพ หรือแหล่งความร้อนที่มีอุณหภูมิสูง (รวมถึงการเชื่อม, การสูบบุหรี และเตาอบ) ที่สูงกว่า 548°C อยู่ภายในชอบเขตของสาร ทำความเย็นไวโพ

3. ต้องมีมาตรการป้องกันไฟฟ้าสถิต เช่น การรวมใส่เสื้อผ้าฝ่าย และถุงมือผ้าฝ่าย

4. สถานที่ติดตั้งจะต้องสะดวกลําหรับการติดตั้ง หรือบํารุงรักษา และอยู่ท่างจากแหล่งของความร้อน และสภาพแวดล้อมที่สามารถติดไฟ และเกิดการเผาใหม่ได้ง่าย

5. Inกรณีที่สารทำความเย็นของตัวเครื่องภายในอาคารรั่วระหว่างการติดตั้ง จะต้องปิดวล์วของตัวเครื่องภายนอกอาคารทันที่ และจะต้องเปิดหน้าต่าง และต้องอพยพผู้ปฏิบัติงานทั้งหมดออกจากสถานที่ หลังจากจัดการสารทำความเย็นที่รู้ออกมาแล้ว จะต้องตรวจจับระดับความเข้มชันของสารทำความเย็นภายในอาคาร ไม่อนุญาตให้ดำเนินการใดๆ จนกว่าจะอยู่ในระดับที่ปลอดภัย

6. ในกรณีที่ผลิตภัณฑ์เกิดความเสียหาย จะต้องจัดส่งไปยังจุดบํารุงรักษา ไม่อนุญาตให้เชื่อมท่อสารทำความเย็นในสถานที่ของผู้ใช้

7. ตําแหน่งการติดตั้งเครื่องปรับอากาศจะต้องสะดวกลำหรับการติดตั้งหรือบ่ารุงรักษา หลีกเลี่ยงลิงก็ดขวางรอบๆ ช่องดูดอากาศเช้า/ระบายอากาศของตัวเครื่องภายในอาคาร/ภายนอกอาคาร และพยาขามอย่างห้มีเครื่องใช้ไฟฟ้า, สวิตซีไฟ, เต้าเสียบปลักไฟ, ของมีค่า และผลิตภัณฑ์ที่มีอุณหภูมิสูงในบริเวณโดยรอบตัวเครื่องภายในอาคาร

ห้ามมีแหล่งกำเนิดไพรอบๆ สถานที่ติดตั้ง

สถานที่ติดตั้ง

เสื้อผ้าฝ่าย

ถุงมือป้องกันไฟฟ้าสถิต

ระวังไฟฟ้าสถิต

แว่นตากันลม/ผู้น

อ่านคู่มือการใช้งาน

อ่านคู่มือทางเทคนิค

คู่มือการใช้งาน; คำแนะนำการใช้งาน

- ข้อกำหนดด้านความปลอดภัยทางไฟฟ้า

หมายเหตุ:

1. ต้องสังเกตสภาวะแวดล้อม (อุณหภูมิห้อง, แสงแตกที่ส่องลงมา และน้ำฝน) ระหว่างการเดินสายไฟฟ้า และต้องมีมาตรการป้องกันที่มีประสิทธิภาพ
2. สายทองแดงที่ใช้เป็นสายไฟ และสายเชื่อมต่อต้องมีคุณสมบัติตรงตามมาตรฐานในท้องถิ่น
3. ทั้งตัวเครื่องภายในอาคาร และตัวเครื่องภายนอกอาคารจะต้องติดตั้งสายดินอย่างลูกต้อง เชื่อก็อได้
4. จะต้องทำการเดินสายไฟลำหรับตัวเครื่องภายนอกอาคารก่อน และตามด้วยตัวเครื่องภายในอาคาร สามารถเปิดเครื่องปรับอากาศหลังจาก เชื่อมต่อสายไฟ และท่อเสร็จสมบูรณ์แล้วเท่านั้น
5. ต้องใช้วงจรกระแสไฟย่อยตามที่กำหนด และต้องติดตั้งอุปกรณ์ป้องกันกําชร่วที่มีประสิทธิภาพ

- ข้อกำหนดเรื่องการรับรองคุณสมบัติของผู้ติดตั้ง

ผู้ที่ติดตั้งเครื่องปรับอากาศจะต้องมีเอกสารใบรับรองที่เกี่ยวข้อง ตามกฎหมาย และกฎระเบียบที่บังคับใช้ภายในประเทศ

- การติดตั้งตัวเครื่องภายในอาคาร

1. การยิดตัวเครื่อง และทิศทางของการเดินท่อ

ในกรณีเชื่อมต่อท่อน้ําซ้าย/ขวาสำหรับตัวเครื่องภายในอาคาร หรือในกรณีที่ส่วนของอีวาพอเรเตอร์ (คอยล์เย็น) ของตัวเครื่องภายในอาคาร และปากแตรของท่อเชื่อมต่อไม่สามารถขยายไปยังด้านนอกอาคารเพื่อทำการติดตั้ง ท่อเชื่อมต่อจะต้องเชื่อมต่อกับอินเตอร์เฟสท่ Orะเหยของตัวเครื่องภายในอาคารในกระบวนการของปากแตร

2. ทิศทางของการเดินท่อ

ในระหว่างการจัดวางท่อเชื่อมต่อ, ท่อน้ําทั้ง และสายเชื่อมต่อ ให้วางท่อน้ําทั้ง และสายเชื่อมต่อที่ด้านล่างและด้านบนตามลำดับ ไม่สามารถพันสายไฟไว้กับสายเชื่อมต่อได้ ท่อน้ําทั้ง (โดยเฉพาะอย่างยิ่งภายในห้อง และตัวเครื่อง) จะต้องพันได้ด้วยวัสดุ downtownวนกันความร้อน

3. การเติมในodesเจนเพื่อรักษาแรงดัน และการตรวจหารอยร่วง

หลังจากเชื่อมต่ออีวาพอเรเตอร์ (คอยล์เย็น) ของตัวเครื่องภายในอาคารเข้ากับท่อเชื่อมต่อ (หลังจากเชื่อมแล้ว) จะต้องเติมในodesรเจนมากกว่า 4.0MPa ภายในอีวาพอเรเตอร์ และท่อที่เชื่อมต่อกับอีวาพอเรเตอร์โดยใช้ถังบรรจุในodesรเจน (ปรับโดยใช้วาล์วลดแรงดัน) หลังจากนั้น ให้บิดวาล์วของถังบรรจุ ในodesรเจน เพื่อตรวจหารอยรั่วโดยใช้น้ําสมู หรือสารละลายสําหรับการตรวจหารอยรั่ว แรงดันจะต้องคงระดับนานกว่า 5 นาที จากนั้นจึงจะสังเกต เห็นว่ามีการลดลงของแรงดันในระบบหรือไม่ ในกรณีที่แรงดันลดลง แสดงว่ามีรอยรั่ว หลังจากจัดการกับจุดรั่วแล้ว จะต้องดําเนินการตามขั้นตอน ข้างตันช้าอีกครั้ง

หลังจากเชื่อมต่ออีวาพอเรเตอร์ (คอยล์เย็น) ของตัวเครื่องภายในอาคารเข้ากับท่อเชื่อมต่อแล้ว จะต้องเติมใน inferenceเจนเพื่อรักษาระดับแรงดัน และ ตรวจสอบอยรั่ว หลังจากนั้นจะต้องเชื่อมต่ออีวาพอเรเตอร์เข้ากับสนตื้อปวลาล์ 2 ทาง และสนตื้อปวลาล์ 3 ทางของตัวเครื่องภายนอกอาคาร หลังจาก ยืดฟ้าทองแดงของท่อเชื่อมต่อแล้ว จะต้องเติมใน inferenceเจนมากกว่า 4.0MPa ที่รูทางเข้าของสนตื้อปวลาล์ 3 ทางด้วยท่ออัดน้ํายา หลังจากนั้นให้ปิดว่าสั ของถังบรรจุไนโตรเจน เพื่อตรวจสอบอยรั่วด้วยน้ําสนุ่ หรือสารละลายสําหรับตรวจสอบทารอยรั่ว แรงดันจะต้องคงระดับนานกว่า 5 นาที จากนั้นจึงจะ สังเกตเห็นว่ามีการลดลงของแรงดันในระบบหรือไม่ ในกรณีที่แรงดันลดลง แสดงว่ามีรอยรั่ว หลังจากจัดการกับจุดรั่วแล้ว จะต้องตําเนินการตาม ขั้นตอนข้างต้นช้าอีกครั้ง

การดําเนินการข้างต้นสามารถดําเนินการได้หลังจากที่ตัวเครื่องภายในอาคารเชื่อมต่อกับท่อเชื่อมต่อ และสตื้อปว่าล้ว 2 ทาง และสตื้อปว่าล้ว 3 ทางของตัวเครื่องภายนอกอาคาร หลังจากรูทางเข้าของตัวเครื่องภายนอกอาคารเชื่อมต่อกับถังบรรจุในไตรเจน และมาตรฐานแรงดันแล้ว ในไตรเจนมากกว่า 4.0MPa จะถูกเติมเข้าไป ไม่มีการระบุจุดรอยรั่วในการตรวจสอบ terayร่วงที่บริเวณข้อต่อ/จุดที่มีการเชื่อมโลหะของตัวเครื่องภายในอาคาร และที่ช้อต่อของท่อเชื่อมต่อของสดื้อปว่าล้ว 2 ทาง และสตื้อปว่าล้ว 3 ทางของตัวเครื่องภายนอกอาคาร จะต้องรับประกันได้ว่าข้อต่อแต่ละข้อพร้อมใช้งานลำหรับการตรวจสอบเรอร์ระหว่างการติดตั้ง

จะสามารถดำเนินการในชั้นตอนถัดไป (การทำแวดคั่มโดยใช้ปืมสุญญาภาศ) หลังชั้นตอนของการติดตั้ง (การเติมในodesรเจนสำหรับรักษาระดับแรงดัน และการตรวจหารอยร่วตามปกติ) เสร็จสมบูรณ์แล้วเท่านั้น

- การติดตั้งตัวเครื่องภายนอกอาคาร

1. การยิดตัวเครื่อง และการเชื่อมต่อ

หมายเหตุ:

a) หลักเลี่ยงแหล่งกำเนิดไฟในระยะ 3 เมตรรอบสถานที่ติดตั้ง
b) อุปกรณ์ตรวจหารอยรั่วของสารทำความเย็นจะต้องอยู่ทางด้านล่าง นอกอาคาร และจะต้องเปิด

จะต้องยืดแท่นรองตัวเครื่องภายนอกอาคารเข้ากับผนังก่อน จากนั้นจึงค่อยยืดตัวเครื่องภายนอกอาคารไปบนแทนวางตามแนวนอน ในกรณีที่ตัวเครื่อง ภายนอกอาคารติดตั้งบนผนัง หรือติดตั้งบนหลังคา จะต้องยืดแท่นวางอย่างแน่นหนาเพื่อหลีกเลี่ยงความเสียหายจากลมแรง

2) การติดตั้งท่อเชื่อมต่อ

กรวยของท่อเชื่อมต่จะต้องอยู่ในแนวเดียวกับพื้นผิวรูปกรวยของข้อต่อวาล์วที่สอดคล้องกัน

นัดของท่อเชื่อมต่อะต้องติดตั้งในดำเนfteที่เหมาะสม จากนั้นขันให้แน่นด้วยประแจเลือน อย่าขันแน่นเกินใบ มิฉะนั้นอาจทำให้นัดเสียหายได้

- การทำแวดคั้ม

จะต้องเชื่อมต่อแวดคั่มเกจดิจิตอล (เกจที่ใช้สำหรับวัดค่าความเป็นสุญญาภาศ) สำหรับการทำแวดคั่ม ระยะเวลาของการทำแวดคั่มจะต้องไม่น้อยกว่า 15 นาที และแรงดันของแวดคั่ม 경จะต้องต่ํากว่า 60 Pa จากนั้น ให้ปิดอุปกรณ์ทำแวดคั่ม หลังจากแรงดันรักษาระดับคงที่เป็นเวลา 5 นาที จึงค่อย อ่านค่าที่แวดคั่มเกจดิจิตอลเพื่อสังเกตดูว่าค่าแรงดันเพิ่มขึ้นหรือไม่ ในกรณีที่ไม่ตรวจสอบว่ามีรอยร่ว ให้เปิดสต็อปวาล์วแบบ 2 ทาง และสต็อปวาล์วแบบ 3 ทางของตัวเครื่องภายนอกอาคาร สุดท้าย อดสายแวดคั่มที่เชื่อมตอกับตัวเครื่องภายนอกอาคาร

- การตรวจหารอยรั่ว

ข้อต่อของท่อเชื่อมต่อลำหรับตัวเครื่องภายนอกอาคารจะต้องมีการตรวจหารอยร่วด้วยฟองสนุหรืออุปกรณ์ตรวจหารอยร่ววโดยเฉพาะ

• รายการตรวจสอบหลังการติดตั้ง และทดสอบการทำงาน

รายการตรวจสอบหลังการติดตั้ง

รายการที่จะตรวจสอบ	ผลที่ตามมาของการติดตั้งที่ไม่เหมาะสม
การติดตั้งมั่นคงแข็งแรงดีหรือไม่	เครื่องอาจตกลงมา, สั่น หรือส่งเสียงดัง
การตรวจหารอยร่วุของอากาศเสร็จสมบูรณ์ดีหรือไม่	ความสามารถในการทำความเย็น (ความสามารถในการทำความร้อน) อาจไม่เพียงพอ
หุ้มฉวนกันความร้อนครบถ้วนหรือไม่	อาจเกิดการควบแน่น หรือหยดน้ํา
การระบายน้ําทิ้งราบรื่นดีหรือไม่	อาจเกิดการควบแน่น หรือหยดน้ํา
แรงดันไฟฟ้าตรงกับที่ระบุไว้บนแผนป้ายหรือไม่	การทำงานอาจล้มเหลว หรือส่วนต่างๆ ของตัวเครื่องอาจใหม่
ติดตั้งวงจร และท่อย่างถูกต้องหรือไม่	การทำงานอาจล้มเหลว หรือส่วนต่างๆ ของตัวเครื่องอาจใหม่
ตัวเครื่องได้รับการติดตั้งสายดินอย่างปลอดภัยหรือไม่	อาจเกิดไฟฟ้ารัว
ประเภทของสายไฟเป็นไปตามข้อกําหนดที่เกี่ยวข้องหรือไม่	การทำงานอาจล้มเหลว หรือส่วนต่างๆ ของตัวเครื่องอาจใหม่
มีสิ่งก็ดชวางที่ช่องดูดอากาศเข้า/ระบายอากาศของตัวเครื่องภายในอาคาร/ภายนอกอาคาร	ความสามารถในการทำความเย็น (ความสามารถในการทำความร้อน) อาจไม่เพียงพอ
มีการบันทึกความยาวของท่อน้ํายาแอร์ และปริมาณสารทำความเย็น ที่ถูกเติมไว้หรือไม่	ไม่สามารถยืนยันปริมาณของสารทำความเย็นที่เติมได้

การทดสอบการทำงาน

1. การเตรียม

(1) ไม่อนุญาตให้เปิดเครื่องก่อนที่จะดำเนินการติดตั้งทั้งหมดเสร็จสมบูรณ์ และตรวจหารอยร่วาเป็นที่เรียบร้อย
(2) วงจรควบคุมจะต้องเชื่อมต่ออย่างถูกต้อง และสายไฟทั้งหมดจะต้องเชื่อมต่ออย่างแน่นหนา
(3) จะต้องเปิดสตื้อปวาล์วแบบ 2 ทาง และสตื้อปวาล์วแบบ 3 ทาง
(4) ต้องเก็บเศษสิ่งของที่กระจัดกระจายทั้งหมด (โดยเฉพาะอย่างยิ่งส่วนที่ยื่นออกมาซึ่งเป็นโลหะ และเศษเกลียวท่อ) ออกจากตัวเครื่อง

2. วิธีการ

(1) เปิดสวิตชีไฟ และกดบ้ม “เปิด / ปิด” บนรีโมทคอนโทรล หลังจากนั้นเครื่องปรับอากาศจะเริ่มทำงาน
(2) กดปุ่ม “Mode” เพื่อเลือกการทำความเย็น. การทำความร้อน และการกระจายของแรงลม และสังเกตว่าเครื่องปรับอากาศทำงานได้ตามปกติ หรือไม่

การถอดชิ้นส่วน

หมายเหตุ: ในกรณีที่ต้องการย้ายเครื่องปรับอากาศ ข้อต่อท่อก๊าช/ท่ของเหลวของอีวาพอเรเตอร์ (คอยล์เย็น) ของตัวเครื่องภายในอาคารจะต้องถูกตัดด้วยคัดเตอร์ตัดท่อ อนุญาตให้ทำการเชื่อมต่อหลังจากที่ทําบานแฟลร์ใหม่อิกครั้ง (ทำแบบเดียวกันนี้กับตัวเครื่องภายนอกอาคาร)

คำแน Zenำเกี่ยวกับการดูแลรักษา

ข้อควรระวังในการดูแลรักษา

• สำหรับความผิดพลาดทั้งหมดที่ต้องมีการเชื่อมท่อน้ํายาแอร์ หรือส่วนประกอบภายในระบบทำความเย็นของเครื่องปรับอากาศที่มีสารทำความเย็น ชนิด R32 จะไม่อนุญาตให้ทำการบํารุงรักษาในสถานที่ของผู้ใช้
• สำหรับความผิดพลาดที่ต้องถอดแยกขึ้นส่วนอย่างรุนแรง และการดังของอุปกรณ์แลกเปลี่ยนความร้อน (heat exchanger) เช่น การเปลี่ยน แซสซีตัวเครื่องภายนอกอาคาร และการถอดส่วนประกอบลำคัญของคอนเดนเซอร์ ไม่อนุญาตให้ทำการตรวจสอบ และบํารุงรักษาในสถานที่ของผู้ใช้
• สำหรับความผิดพลาดที่ต้องมีการเปลี่ยนคอมเพราะอร์ หรือชั้นส่วน และ ส่วนประกอบของระบบทำความเย็น ไม่อนุญาตให้ทำการบํารุงรักษาในสถานที่ของผู้ใช้
• สำหรับความผิดพลาดอื่นๆ ที่ไม่เกี่ยวข้องกับภาชนะสารทำความเย็น, ท่อทำความเย็นภายใน และองค์ประกอบทำความเย็น อนุญาตให้ทำการบํารุงรักษาในสถานที่ของผู้ใช้ รวมถึงการทำความสะอาด และขุดลอกระบบทำความเย็นโดยไม่ต้องถอดชิ้นส่วนทำความเย็น และไม่ต้องเชื่อมโลหะ
• ในกรณีที่จำเป็นต้องเปลี่ยนท่อก๊าช/ท่อของเหลวในระหว่างการบํารุงรักษา จะต้องตัดข้อต่อท่อก๊าช/ท่อของเหลวของอีวาพอเรเตอร์ (คอยล์เย็น) ของตัวเครื่องภายในอาคารด้วยคัดเตอร์ตัดท่อ อนุญาตให้ทำการเชื่อมต่อหลังจากที่ทานแพร่ใหม่อีกครั้ง (ทำแบบเดียวกันนี้กับตัวเครื่องภายนอกอาคาร)

ข้อกำหนดคุณสมบัติของช่างช่อมปำรุง

1. ผู้ปฏิบัติงานหรือบุคคลากรด้านการบํารุงรักษาที่เกี่ยวข้องกับวงจรทำความเย็น จะต้องได้รับไบรับรองที่ออกให้โดยสถาบันประเมินที่ได้รับการยอมรับจากอุตสาหกรรม เพื่อให้มั่นใจว่าพวกเขามีคุณสมบัติในการกำจัดสารทำความเย็นอย่างปลอดภัยตามข้อกำหนดในการประเมิน
2. อุปกรณ์สามารถบํารุงรักษาและช่อมแซมตามวิธีที่แนะน้ำโดยผู้ผลิต
   ในกรณีที่ต้องการความช่วยเหลือจากบุคลากรในสาชาวิชาอื่นๆ จะต้องอยู่ภายใต้การควบคุมของบุคลากรที่มีโบรับรองคุณสมบัติเกี่ยวกับสารทำความเย็นไว้ฟ

การตรวจสอบสภาพแวดล้อมสำหรับการบํารุงรักษา

• ก่อนการใช้งาน จะต้องไม่มีสารทำความเย็นรั่วภายในห้อง

- ขนาดพื้นที่ของห้องที่จะทำการบํารุงรักษาจะต้องสอดคล้องกับแผ่นบ้าย

- ต้องมีการระบายอากาศได้อย่างต่อเนื่องในระหว่างการบํารุงรักษา

- ไม่อนุญาตให้มีเปลวไฟ หรือแหล่งความร้อนที่อุณหภูมิสูงกว่า 548 องศาเซลเซียส ซึ่งสามารถทำให้เกิดเปลวไฟได้อย่างง่ายดาย ภายในห้องที่มีการบํารุงรักษาเครื่องอยู่

- ในระหว่างการบํารุงรักษา จะต้องปิดโทรศัพท์ และอุปกรณ์อิเล็กทรอนิกส์ที่มีก้มมันตภาพรังสีของผู้ปฏิบัติงานทั้งหมดภายในห้อง

- ต้องมีถังดับเพลิงชนิดผงแห้ง หรือคาร์บอนไตออกไซต์หนึ่งเครื่องภายในพื้นที่การบํารุงรักษา และถังดับเพลิงจะต้องอยู่ภายใต้สภาวะที่พร้อมใช้งาน

ข้อกำหนดของสถานที่บํารุงรักษา

- สถานที่ที่ใช้ในการดําเนินงานบํารุงรักษาจะต้องมีการระบายอากาศที่ดี และจะต้องแนน ไม่อนุญาตให้จัดสถานที่ที่ใช้ในการดําเนินงานบํารุงรักษาภายในชั้นได้ดิน

- ต้องมีการแบ่งโซนล้าหรับการเชื่อมโลหะ และโซนที่ไม่มีการเชื่อมโลหะในสถานที่ที่ใช้ในการดําเนินงานบํารุงรักษา และจะต้องทำเครื่องหมายไว้อย่างชัดเจน และต้องสามารถรับประกันระยะความปลอดภัยที่แน่นอนระหว่างสองโซน

- จะต้องติดตั้งอุปกรณ์ระบายอากาศในสถานที่ที่ใช้ในการดำเนินงานบํารุงรักษา และสามารถติดตั้งพัดลมดูดอากาศ, พัดลม, พัดลมติดเพดาน, พัดลมตั้งพื้น และท่อระบายลมร้อนโดยเฉพาะ ให้ตรงตามข้อกำหนดปริมาตรของการระบายอากาศ และลมร้อนที่สม่ำเสมอ และเพื่อหลีกเลี่ยงการ สะสมของก้าชจากสารท้าความเย็น

- จะต้องติดตั้งอุปกรณ์ตรวจสอบจับรอยรั่วสำหรับสารทำความเย็นไวไฟ พร้อมกับระบบการจัดการที่เกี่ยวข้อง ต้องยืนยันว่าอุปกรณ์ตรวจสอบจับรอยรั่วอยู่ใน สภาวะพร้อมใช้งานหรือไม่ ก่อนเริ่มการบํารุงรักษา

- ต้องติดตั้งบี่มสุญญาภาศสาหรับสารทําความเย็นไว้ไฟ และอุปกรณ์เติมสารทําความเย็นไว้อย่างเพียงพอ พร้อมกับระบบการจัดการที่เกี่ยวข้อง ลําหรับการบํารุงรักษาอุปกรณ์ จะต้องรับประกันได้ว่าอุปกรณ์ที่ใช้ในการบํารุงรักษาสามารถใช้ลําหรับการทําแวดค้ม และการเติมสารทําความเย็นไว้ไฟ ชนิดเดียวเท่านั่น และไม่อนญาตให้ใช้งานผสมกับสารทําความเย็นชนิดอื่น

- สวิตช์ไฟหลักจะต้องติดตั้งไว้นอกสถานที่บํารุงรักษา พร้อมกับติดตั้งอุปกรณ์ป้องกัน (ป้องกันการระเบิด)

• ถังในodesrjeun, ถังกําชอะเซทิลีน และถังออกซิเจนจะต้องวางไว้แยกกัน ระยะห่างระหว่างถังกําชต่างๆ ด้านบน และพื้นที่ทำงานที่เกี่ยวข้องกับไฟ จะต้องห่างกันอย่างน้อย 6 เมตร จะต้องติดตั้งวาล์วกันการจุดระเบิดย้อนกลับสําหรับถังกําชอะเซทิลีน สีของถังกําชอะเซทิลีน และถังออกซิเจนที่ติดตั้งต้องเป็นไปตามข้อกําหนดสากล

จะต้องมีการติดป้ายเตือน “No Fire”ไว้ภายในพื้นที่บํารุงรักษา

- ต้องติดตั้งอุปกรณ์ควบคุมไฟที่เหมาะสมลําหรับเครื่องใช้ไฟฟ้า เช่น ถังดับเพลิงแบบผงแห้ง หรือถังดับเพลิงคาร์บอนใดออกไซด์ และจะต้องพร้อมใช้งานอยู่เสมอ

- อุปกรณ์ระบายอากาศ และอุปกรณ์ไฟฟ้าอื่นๆ ที่สถานที่บํารุงรักษาจะต้องถูกติดตั้งไว้แบบคงที่ พร้อมกับการเดินท่อตามมาตรฐาน ไม่อนุญาตให้ใช้สายไฟ และเต้าเสียบปลักไฟชั่วคราวในสถานที่ลำหรับการบํารุงรักษา

วิธีการตรวจหารอยรั่ว

- สภาพแวดล้อมที่มีการตรวจหาการรั่วของสารทําความเย็น จะต้องไม่มีแหล่งกําเนิดประกายไฟหลักเลี่ยงการตรวจทหารอยรั่จโดยใช้โพรบอาโลเจน (หรือเครื่องตรวจจับอื่นๆ ที่มีเปลวไฟ)

- สำหรับระบบที่มีสารทำความเย็นไวฟ สามารถตรวจสอบเรอร์ได้โดยใช้อุปกรณ์ตรวจสอบจับรอยรัวอิเล็กทรอนิกส์ ในระหว่างการตรวจสอบเรอร์ สภาพแวดล้อมที่มีการทำงานของอุปกรณ์ตรวจสอบเรอร์ต้องปราศจากสารทำความเย็น จะต้องรับประกันได้ว่าอุปกรณ์ตรวจสอบเรอร์จะไม่กลายเป็นแหล่งกําเนิดประกายไฟ และใช้ได้กับสารทำความเย็นที่ท่านกําลังตรวจหาอยรั่ว อุปกรณ์ตรวจสอบเรอร์จะลูกตั้งค่าไว้ที่เปอร์เซ็นด์ของส่วนผสมต่ําสุด ที่ติดไฟได้ (LFL) ของสารทำความเย็น และจะต้องผ่านการปรับเทียบมาตรฐานตามสารทำความเย็นที่ใช้ และค่าเปอร์เซ็นด์ของกําซที่เหมาะสม (ลูงสุด 25 %) ต้องได้รับการยืนยัน

- ของเหลวที่ใช้ล้าหรับการตรวจทารอยรั่วจะใช้กับสารทำความเย็นส่วนใหญ่ หลีกเลี่ยงการใช้คลอรีนที่มีตัวทำละลายเพื่อหลีกเลี่ยงปฏิกิริยาทางเคมีระหว่างคลอรีนกับสารทำความเย็น และการกัดกร่อนท่อทองแดง

- ในกรณีที่สงสัยว่ามีการรั่วของก็าช ใหรับเคลื่อนย้ายไฟออกจากสถานที่ปฏิบัติงาน หรือดับไฟทันที

- ในกรณีที่ต้องการเชื่อมโลหะตรงตําแหน่งที่มีการรั่ว จะต้องดูดเก็บสารทำความเย็นทั้งหมด หรือแยกออกจากตําแหน่งที่ไกลจากจุดรั่วด้วยสตื้อปวาล์ว ก่อนและระหว่างการเชื่อมโลหะ ระบบทั้งหมดจะถูกทำให้บริสุทธิ์ด้วย OFN

หลักการความปลอดภัย

• ในระหว่างการบํารุงรักษาผลิตภัณฑ์ จะต้องรับประกันได้ว่ามีการระบายอากาศที่ดีในสถานที่บํารุงรักษา และไม่อนุญาตให้ปิดประตู/หน้าต่างทุกบาน
- ไมอนุญาตให้ปฏิบัติงานที่มีเปลวโพ รวมถึงการเชื่อมโลหะ และการสูบบุหรี ไม่อนุญาตให้ใช้โทรศัพท์ด้วยเช่นกัน ผู้ใช้จะได้รับแจ้งว่าไม่อนุญาตให้ประกอบอาหารโดยใช้โพ
- ระหว่างการบํารุงรักษาในช่วงฤดูแล้ง เมื่อความชิ้นสัมพัทธ์น้อยกว่า 40% จะต้องมีมาตรการป้องกันไฟฟ้าสถิต รวมถึงการรวมใส่เสื้อผ้าฝ่าย และ ถุงมือผ้าฝ่าย
- ในกรณีที่พบการรั่วของสารทำความเย็นไว้ไฟในระหว่างการบํารุงรักษา จะต้องทำการระบายอากาศทันที และรืบอุดรอยรั่วให้ตรงจุด
- ในกรณีที่ผลิตภัณฑ์เสียหายชึงต้องได้รับการบํารุงรักษาโดยการลอดซินส่วน ระบบทำความเย็น จะต้องส่งผลิตภัณฑ์ไปยังจุดบํารุงรักษา ไม่อนุญาตให้เชื่อมท่อน้ํายาแอร์ในสถานที่ของผู้ใช้
- ระหว่างการบํารุงรักษา ในกรณีที่จำเป็นต้องกลับมาดำเนินการอีกครั้ง เนื่องจากขาดอุปกรณ์เชื่อมต่อ จะต้องรีเซิตเครื่องปรับอากาศ
• ระบบทำความเย็นจะต้องต่อสายดินอย่างปลอดภัยในระหว่างการบํารุงรักษาทั้งหมด
- สำหรับการให้บริการถึงสถานที่โดยใช้ถังบรรจุสารทำความเย็น สารทำความเย็นที่ลูกเติมในกระบอกสูบจะต้องไม่เกินค่าที่กำหนด ถังบรรจุสารทำความเย็นที่วางในยานพาหนะ หรือสถานที่ติดตั้ง/บํารุงรักษาจะต้องลูกยืดในแนวตั้งฉาก และจะต้องอยู่ห่างจากแหล่งความร้อน. แหล่งกําเนิดประกายไฟ, แหล่งกําเนิดรังสี และเครื่องใช้ไฟฟ้า

รายการช่อมบำรุง

ข้อกำหนดการบํารุงรักษา

• ก่อนที่จะใช้งานระบบทำความเย็น จะต้องทำความสะอาดระบบหมุนเวียนด้วยในโตเรจน หลังจากนั้น ตัวเครื่องภายนอกอาคารจะลูกทำแวดค้ม ซึ่งจะใช้วเวลาไม่น้อยกว่า 30 นาที สุดท้าย จะต้องใช้ 1.5 \~ 2.0MPa
  OFN สำหรับการล้างด้วยในโตรเจน (30 วินาที \~ 1 นาที) เพื่อยืนยันとなってแห่งที่ต้องการการบํารุงรักษา
  การบํารุงรักษาระบบทำความเย็นจะได้รับอนุญาต หลังจากกำจัดก็าชตกด้างของสารทำความเย็นไวไฟออกหมดแล้ว
• ในระหว่างการใช้เครื่องมือเติมสารทําความเย็น จะต้องหลีกเสียงการปนเป็นของสารทําความเย็นต่างชนิดความยาวรวม (รวมถึงท่อน้ํายาแอร์) จะต้องสั้นให้ได้มากที่สุด เพื่อลดสารตกค้างของสารทําความเย็นภายใน
  ถังเก็บสารทำความเย็นจะต้องตั้งตรงและได้รับการยึดไว้อย่างแน่นหนา
  • ก่อนการเติมสารทำความเย็น ระบบทำความเย็นจะต้องต่อสายดิน
• สารทำความเย็นที่น้ำมาเติม จะต้องเป็นชนิด และปริมาณที่ระบุไว้บนแผ่นบ้าย ไม่อนุญาตให้เติมในปริมาณที่มากเกินไป
• หลังจากการบํารุงรักษาระบบทำความเย็น จะต้องปิดผนีกระบวนการอย่างปลอดภัย
  การบํารุงรักษาที่กําลังดำเนินอยู่จะต้องไม่ก่อไม่เกิดความเสียหาย หรือลดระดับการป้องกันความปลอดภัยตั้งเติมของระบบ

การบํารุงรักษาชิ้นส่วนอุปกรณ์ที่มีกระแสไฟฟ้า

• ชิ้นส่วนอุปกรณ์ที่มีกระแสไฟฟ้าบางส่วนที่อยู่ระหว่างการบํารุงรักษา จะต้องได้รับการตรวจสอบการรั่วของสารทำความเย็น ด้วยอุปกรณ์ตรวจหา รอยรัวโดยเฉพาะ
• หลังจากการบํารุงรักษา ส่วนประกอบที่มีฟังก์ชั่นป้องกันความปลอดภัยจะไม่สามารถถอดแยกชั้นส่วนหรือถอดออกได้
• ในระหว่างการบํารุงรักษาองค์ประกอบลำหรับการบิดผนึก ก่อนเปิด事先บิดผนึก จะต้องบิดเครื่องปรับอากาศเป็นอันดับแรก เมื่อต้องมีการจ่ายกระแสไฟฟ้า จะต้องดำเนินการตรวจหารอยร่วอย่างต่อเนื่องใน 다แหน่งที่อันตรายที่สุด เพื่อหลักเลี่ยงความเสี่ยงที่อาจเกิดขึ้น
  • ในระหว่างการบํารุงรักษาชิ้นส่วนอุปกรณ์ที่มีกระแสไฟฟ้า การเปลี่ยนกรอบจะไม่ส่งผลต่อระดับการป้องกัน
• หลังจากการบํารุงรักษา ต้องรับประกันได้ว่าฟังก์ชั่นการปิดผนึกจะไม่ได้รับความเสียหาย หรือวัสดุปิดผนึกจะต้องไม่สูญเสียการป้องกันไม่ให้มีกิชาไวไฟเล็ดลอดเข้ามา อันเนื่องมาจากรายการใช้งาน ชิ้นส่วนอุปกรณ์ที่นํามาเปลี่ยนจะต้องเป็นไปตามข้อกําหนดที่แนะนําของผู้ผลิตเครื่องปรับอากาศ

การบํารุงรักษาส่วนประกอบที่เกี่ยวข้องกับระบบ Intrinsically Safe

ส่วนประกอบที่เกี่ยวข้องกับระบบ Intrinsically Safe หมายถึง ส่วนประกอบที่ทำงานอย่างต่อเนื่องภายในก้าชไวไฟโดยไม่มีความเสี่ยงใดๆ

- ก่อนการบํารุงรักษาโตๆ จะต้องた่าเนินการตรวจหารอยรัว และตรวจสอบความน่าเชื่อถือของสายดินของเครื่องปรับอากาศ เพื่อให้แน่ใจว่าไม่มีการรั่วของก็าช และการเชื่อมต่อสายดินที่เชื่อลื้อได้

- ในกรณีที่แรงดันไฟฟ้าและชิดจำกัดกระแสไฟฟ้าเกินกว่าที่กำหนดในระหว่างการให้บริการเกี่ยวกับเครื่องปรับอากาศ จะไม่สามารถเพิ่มการเหนี่ยวนำหรือความสามารถในการประจุกระ apresentไฟฟ้าใดๆ ในวงจร

- สามารถใช้ได้เฉพาะองค์ประกอบที่กำหนดไว้โดยบริษัทผู้ผลิตเครื่องปรับอากาศในการเปลี่ยนชินส่วน และส่วนประกอบต่างๆ ไม่เช่นนั้นอาจเกิดไฟใหม่ในกรณีที่สารทำความเย็นร่วม

- สำหรับการบํารุงรักษาที่ไม่เกี่ยวข้องกับระบบท่อ จะต้องมีการป้องกันท่อของระบบเป็นอย่างดีเพื่อให้แน่ใจว่าจะไม่เกิดการรั่ว อันเนื่องมาจากการบํารุงรักษา

- หลังจากการบํารุงรักษา และก่อนที่จะทำการทดสอบการทำงาน เครื่องปรับอากาศจะต้องได้รับการตรวจหารอยรั่ว และตรวจสอบความน่าเชื่อถือของสายดิน ด้วยอุปกรณ์ตรวจหารอยรั่ว หรือน้ํายาลําหรับการตรวจหารอยรั่วโดยเฉพาะ จะต้องรับประกันได้ว่าการตรวจสอบเริ่มต้นไม่พบรอยรั่ว และสายดินได้รับการติดตั้งอย่างถูกต้อง เชื่อถือได้

การถอด และการทำแวดคั้ม

การบํารุงรักษาหรือการดำเนินงานอื่นๆ ของวงจรทำความเย็นจะต้องทำตามชั้นตอนทั่วไป

นอกจากนี้ยังต้องดำเน็งถึงความไว้ไฟของสารทำความเย็นด้วยเป็นหลัก ปฏิบัติตามชั้นตอนดังต่อไปนี้

• การเฉลียร์สารทำความเย็น
• การทำให้ท่อแอร์บริสุทธิ์โดยใช้กําชเฉื่อย
• การทำแวดค้ม
• การทำให้ท่อแอร์บริสุทธิ์อีกครั้งโดยใช้ก๊าชเฉื่อย
• การตัดท่อ หรือการเชื่อมท่อ สารทำความเย็นจะต้องถูกน้ำไปดูดเก็บในถังที่เหมาะสม ระบบจะถูกล้างด้วย OFN เพื่อความปลอดภัย ชั้นตอนนี้อาจ ต้องทำช้าหลายๆ รอบ อากาศอัด หรือออกซิเจนไม่สามารถใช้ในการไล่อากาศ

ในระหว่างการไส่อากาศ OFN จะลูกเติมเข้าไปภายในระบบทำความเย็นภายใต้ภาวะสุญญาภาศเพื่อให้อึงแรงดันในการทำงาน หลังจากนั้น OFN จะลูกปล่อยสู่ชั้นบรรยายกาศ สุดท้าย ระบบจะลูกทำแวดคั่ม ชั้นตอนช้างต้นจะต้องทําชั้นกว่าสารทำความเย็นทั้งหมดในระบบจะลูกเคลียร์ออกไป OFN ที่ลูกเติมเข้าไปครั้งสุดท้ายจะลูกปล่อยออกสู่ชั้นบรรยายกาศ หลังจากนั้น จะสามารถเชื่อมระบบได้ การดำเนินการข้างต้นเป็นสิ่งจำเป็นในกรณีที่มีการเชื่อมท่อจะต้องรับประกันได้ว่าไม่มีแหล่งกำเนิดใหญ่รอบๆ ทางออกของปืมสุญญาภาศ และมีการระบายอากาศที่ดี

การเชื่อม

• ฟื้นที่บํารุงรักษาจะต้องมีการระบายอากาศที่ดี หลังจากที่เครื่องบํารุงรักษาใต้ทำการทำแวดค้มตามด้านบนแล้ว สารทำความเย็นของระบบสามารถระบายออกมาบนตัวเครื่องภายนอกอาคาร
• ก่อนที่จะมีการเชื่อมตัวเครื่องภายนอกอาคาร จะต้องรับประกันได้ว่าไม่มีสารทำความเย็นใดๆ อยู่ภายในตัวเครื่องภายนอกอาคาร และสารทำความเย็นของระบบได้ถูกระบายออกมา และทำการเคลียร้อยแล้ว
• ทอั่งความเย็นไม่สามารถตัดโดยใช้ปืนเชื่อม ไม่ว่าจะในสถานการณ์ใต้ก็ตาม จะต้องตัดท่อทําความเย็นโดยใช้คัดเตอร์ตัดท่อ และต้องถอดชิ้นส่วนตรงบริเวณของช่องระบายอากาศ

ขั้นตอนการเติมสารทำความเย็น

ข้อกำหนดต่อไปนี้ลูกเพิ่มเป็นการเสริมขั้นตอนทั่วไป:

• ในระหว่างการใช้เครื่องมือเติมสารทำความเย็น จะต้องหลักเลี่ยงการปนเปื้อนของสารทำความเย็นต่างชนิดความยาวรวม (รวมถึงท่อน้ำยาแอร์) จะต้องสั้นลงให้มากที่สุดเพื่อลดสารตกค้างของสารทำความเย็นภายใน
  • ถังเก็บสารทำความเย็นจะต้องตั้งตรง
  • ก่อนการเติมสารทำความเย็น ระบบทำความเย็นจะต้องต่อสายดิน
• ต้องติดฉลากบนระบบทำความเย็นหลังจากเติมสารทำความเย็น
• ไม่อนุญาตให้เติมสารทำความเย็นมากเกินไป สารทำความเย็นจะถูกเติมอย่างซ้าๆ;
• ในกรณีที่มีการตรวจพบรอยรั่วของระบบ จะไม่อนุญาตให้ทำการเติมสารทำความเย็น เว้นแต่ว่าจะมีการอุดรอยรั่วเป็นที่เรียบร้อยแล้วเท่านั้น
• ในระหว่างการเติมสารทำความเย็น ปริมาณในการเติมจะลูกวัดด้วยเครื่องชั่งอิเล็กทรอนิกส์ หรือเครื่องชั่งสริง ท่อเชื่อมต่อระหว่างถังบรรจุสาร ทำความเย็น และอุปกรณ์อัดสารทำความเย็นจะต้องผ่อนคลายอย่างเหมาะสม เพื่อหลีกเลี่ยงผลกระทบที่มีต่อความแม่นยําในการวัด ที่เกิดจาก ความเครียด

ข้อกำหนดเกี่ยวกับสถานที่เก็บสารทำความเย็น

ถังบรรจุสารทำความเย็นจะต้องอยู่ในสภาพแวดล้อมที่มีอุณหภูมิ -10 \~ 50 ℃ ที่มีการระบายอากาศที่ดีและจะต้องติดฉลากค่าเตือน
- เครื่องมือบํารุงรักษาที่สัมผัสกับสารทำความเย็นจะต้องจัดเก็บ และใช้งานแยกต่างหาก และเครื่องมือการบํารุงรักษาของสารทำความเย็นที่แตกต่างกันไม่สามารถน้ามาใช้งานร่วมกันได้

การลอดชิ้นส่วน และการดูดเก็บสารทำความเย็น

การถอดขิ้นส่วน

ก่อนที่จะทำการถอดชั้นส่วน ช่างเทคนิคจะต้องคุ้นเคยกับอุปกรณ์ และคุณสมบัติทั้งหมดอย่างสมบูรณ์ แนะนําให้ทำการดูดเก็บสารทำความเย็นอย่างปลอดภัย ในกรณีที่ต้องการนําสารทำความเย็นที่ถูกดูดเก็บกลับมาใช้ซ้า จะต้องวิเคราะห์ตัวอย่างของสารทำความเย็นและนํามันก่อน จะต้องรับประกันแหล่งจ่ายไฟก่อนทำการทดสอบ

(1) จะต้องรู้จักอุปกรณ์และชั้นตอนการดำเนินงานเป็นอย่างดี
(2) ปิดแหล่งจ่ายกระแสไฟฟ้า;
(3) ต้องรับประกันสิ่งต่อไปนี้ก่อนที่จะทำการแยกส่วน:

• อุปกรณ์ที่มีระบบกลโกจะต้องสะดวกต่อการใช้งานกับถังบรรจุสารทำความเย็น (ถ้าจำเป็น)
• อุปกรณ์ป้องกันส่วนบุคคลทั้งหมดพร้อมใช้งาน และใช้งานได้อย่างถูกวิธี
  • กระบวนการดูดเก็บสารทำความเย็นทั้งหมดจะต้องได้รับการแนะนำโดยบุคลากรที่เชื่อก็อได้
  อุปกรณ์สำหรับการดูดเก็บสารทำความเย็น และถังที่ใช้จะต้องสอดคล้องกับมาตรฐานที่เกี่ยวข้อง
  (4) ระบบทำความเย็นจะต้องผ่านการทำแวดคั้ม ถ้าเป็นไปใต้;

(5) ในกรณีที่ไม่สามารถเข้าถึงความเป็นสุญญาภาศ ให้ทำการทำแวดคั่มจากหลายตําแหน่งเพื่อบ้มสารทำความเย็นในแต่ละส่วนของระบบออกมา ให้หมด
(6) ต้องรับประกันว่าความจุของถังบรรจุมีขนาดเพียงพอ ก่อนทำการดูดเก็บสารทำความเย็น
(7) จะต้องเปิดและใช้งานอุปกรณ์ดูดเก็บสารทำความเย็นตามคำแนะนำของบริษัทผู้ผลิต;
(8) ถังบรรจุไม่สามารถเติมสารทำความเย็นจนเต็มเกินไป (สารทำความเย็นที่ถูกเติมเข้าไปจะต้องไม่เกิน 80% ของความจุของถังบรรจุ)
(9) แรงดันในการทำงานสูงสุดของถังบรรจุต้องไม่เกินค่าที่กำหนด แม้จะเป็นแค่ระยะเวลาลั่นๆ เท่านั้น
(10) หลังจากการเติมสารทำความเย็นเสร็จสิ้นแล้ว ต้องทำการเคลื่อนย้ายถังและอุปกรณ์ออกอย่างรวดเร็ว และต้องปิดสตื้อปวาล์วทั้งหมดบนอุปกรณ์
(11) ก่อนการทำให้บริสุทธิ์และการทดสอบ สารทำความเย็นที่ผ่านการดูดเก็บจะยังไม่สามารถนำไปเติมในระบบทำความเย็นอื่น

หมายเหตุ:

เครื่องปรับอากาศจะต้องมีการเชียนข้อมูลกำหนดไว้ (พร้อมกับวันที่ และลายเซ็น) หลังจากที่ลูกแยกชั้นส่วน และถ่ายสารทำความเย็นออกมา จะต้องรับประกันได้ว่าเครื่องหมายที่ติดไว้นเครื่องปรับอากาศ สามารถสื่อให้ทราบว่ามีสารทำความเย็นไว้ฟลูกเติมไว้ภายในเครื่อง

การดูดเก็บ

ในระหว่างการบํารุงรักษา หรือการถอดชิ้นส่วน สารทำความเย็นภายในระบบทำความเย็นจะต้องถูกเคลียร์ออกหมดแล้ว ขอแนะนําให้เคลียร์สาร ทำความเย็นออกจากระระบบให้หมด

สารทําความเย็นสามารถเติมลงในถังที่กําหนด โดยความจุจะเท่ากับปริมาณสารทําความเย็นที่เติมในระบบทําความเย็นทั้งหมด ถังบรรจุสารทําความเย็นที่จะใช้ได้รับการออกแบบมาลําหรับสารทําความเย็นที่ถูกดูตออกมา และต้องติดฉลากไวล่สาหรับสารทําความเย็นนั้น (เช่น ถังที่กําหนดมาล่ําหรับการดูดเก็บสารทําความเย็น) ถังจะต้องติดตั้งวาล์วลดแรงดัน และสตื้อปวาล์จะต้องอยู่ในสภาพที่ดี ถังเปล่าจะต้องทําให้เป็นสุญญาภาศก่อนการใช้งานและเก็บไว้ภายใต้อุณหภูมิปกติ ถ้าเป็นไปได้

อุปกรณ์ดูดเก็บสารทําความเย็นจะต้องอยู่ในสถานะการทํางานที่ดีเสมอ และมีคําแนะนําในการใช้งาน เพื่ออํานวยความสะดวกในการค้นหาข้อมูล อุปกรณ์ดูดเก็บสารทําความเย็นจะต้องใช้กับการดูดเก็บสารทําความเย็นไวไฟ นอกจากนี้จะต้องติดตั้งอุปกรณ์ซึ่งน้ําหนักที่พร้อมใช้งาน และมีการรับรอง คุณภาพของการวัดผล นอกจากนี้ จะต้องใช้ข้อต่อแบบลอดได้ที่ปราศจากรอยรัวเป็นท่อ และจะต้องอยู่ในสภาพที่ดีเสมอ อุปกรณ์ดูดเก็บสารทําความเย็น อยู่ในสภาพดี และได้รับการดูแลรักษาอย่างเหมาะสม และจะต้องตรวจสอบให้นใจว่าอุปกรณ์ไฟฟ้าทั้งหมดได้รับการซีลแล้วหรือไม่ก่อนการใช้งาน เพื่อป้องกันไฟไหมในกรณีที่สารทําความเย็นรัวไหล หากท่านมีคําถามเพิ่มเติม โปรดปรึกษาบริษัทผู้ผลิต

สารทำความเย็นที่ถูกดูตเก็บจะถูกส่งกลับใบยังผู้บริษัทผลิตในถังที่เหมาะสม พร้อมคำแนะนำในการขนส่งที่แนบมา ไม่อนุญาตให้ใช้อุปกรณ์ดูดเก็บ สารทำความเย็นร่วมกับสารทำความเย็นต่างชนิดกัน (โดยเฉพาะถังบรรจุ)

ในระหว่างการขนส่ง จะไม่สามารถเปิดพื้นที่บรรทุกเครื่องปรับอากาศที่มีสารทำความเย็นไว้ไฟแบบแน่นสนิท ต้องมีมาตรการป้องกันไฟฟ้าสถิต สำหรับยานพาหนะขนส่ง ในกรณีที่จำเป็น ขณะเดียวกัน ในระหว่างการขนส่ง, การบรรทุก และการขนถ่ายเครื่องปรับอากาศ ต้องมีมาตรการป้องกัน ที่จำเป็นเพื่อป้องกันเครื่องปรับอากาศชํารุดเสียหาย

ในระหว่างการถอดคอมเสริฟเซอร์ หรือการเคลียร์น้ํามันคอมเสริฟเซอร์ จะต้องรับประกันว่าคอมเสริฟเซอร์จะถูกทําให้เป็นสุญญาภาศในระดับที่เหมาะสม เพื่อให้นแน่ใจว่าไม่มีสารทําความเย็นไว้ไฟที่หลงเหลือตกด้างอยู่ในน้ํามันหล่อสื่น การทําแวดคั้มจะต้องเสร็จสิ้นก่อนที่คอมเสริฟเซอร์จะถูกส่งกลับไปยังบริษัทผู้ผลิต การทําแวดคั้มสามารถเร่งได้โดยการทําความร้อนที่ตัวคอมเสริฟเซอร์ผ่านการทําความร้อนด้วยไฟฟ้า จะต้องรับประกันความปลอดภัยเมื่อน้ํามันถูกถ่ายออกจากระบบ

โปรดอ่านข้อมูลต่อไปน้อย่างละเอียด เพื่อการใช้งานเครื่องปรับอากาศอย่างถูกต้อง

ต่อไปนี้คือข้อควรระวังเพื่อความปลอดภัย และข้อแนะน้ำทั้งหมด 3 ประเภท

⚠️ คําเตือน การใช้งานอย่างไม่ถูกวิธีอาจทำให้ได้รับอันตรายถึงแก่ชีวิต หรือการบาดเจ็บที่รุนแรง

ข้อควรระวัง การใช้งานอย่างไม่ลูกต้องอาจทำให้เกิดการบาดเจ็บ หรือตัวเครื่องเสียหาย ในบางกรณีอาจทำให้เกิดความเสียหายที่ร้ายแรงตามมา

คำแนะนำ: ข้อมูลเหล่านี้สามารถรับประกันการใช้งานเครื่องได้อย่างถูกต้อง

สัญลักษณ์ที่ใช้ในภาพประกอบ

: แสดงถึงการกระทําที่ต้องหลักเลี่ยง
1 : แสดงถึงคำแนะน้ำลำคัญที่ต้องปฏิบัติตาม
: แสดงถึงส่วนของตัวเครื่องที่ต้องเชื่อมต่อสายดิน
④ : โปรดระมดระวังไฟฟ้าชื่อต (สัญลักษณ์นี้จะแสดงขึ้นบนฉลากที่ติดอยู่บนตัวเครื่องหลัก)

หลังจากอ่านคู่มีอนี้ ควรสงต่อให้กับผู้ใช้เครื่องปรับอากาศต่อไป

ผู้ใช้เครื่องปรับอากาศควรเก็บคู่มือนี้ไว้นที่ที่สะดวกต่อการนํามาใช้งาน เพื่อเป็นข้อมูลให้กับช่างซ่อม หรือย้ายเครื่องปรับอากาศในภายหลัง นอกจากนี้ จะต้อง ส่งมอบคู่มือนี้ให้กับผู้ใช้ท่านใหม่ เมื่อมีการเปลี่ยนมือผู้ใช้

โปรดปฏิบัติตามข้อควรระวังเพื่อความปลอดภัยต่อไปนี้อย่างเคร่งครัด

⚠️ คำเตือน

- หากพบอาการผิดปกติ (เช่น กลิ่นเหมื่นใหม่ หรือไฟลูกใหม่) ให้ตัดการจ่ายกระแสไฟฟ้าทันที และติดต่อตัวแทนจำหน่ายเพื่อค้นหาวิธีการจัดการเปิดหน้าต่าง และทำให้ห้องมีการระบายอากาศที่ดี ในกรณีเซนนี้ การฝินใช้งานเครื่องต่อไปอาจ头部ให้เครื่อและอาจ头部ให้เกิดไฟฟ้าชื่อต หรือเพลงใหม่

- หลังจากใช้งานเครื่องปรับอากาศมาเป็นเวลานาน ควรตรวจสอบฐานตั้งเครื่อง ว่ามีร่องรอยความเสียหายหรือไม่ หากที่ฐานตั้งเครื่องเสียหาย แล้วไม่ได้รับการซ่อมแซม อาจทำให้เครื่องพลิกคว้าลงม judgmentเกิดอุบัติเหตุได้

• ห้ามถอดตะแกรงช่องระบายอากาศของตัวเครื่อง ภายนอกอาคาร การสัมผัสกับพัดลมจะทำให้ได้รับอันตรายที่รุนแรง
• เมื่อต้องดูแลรักษา และช่อมแซมเครื่อง โปรดติดต่อตัวแทนจําหน่าย การดูแลรักษา และการช่อมแซมเครื่องอย่างไม่ถูกวิธีไฟฟ้าซื้อต และเพลงใหม่ได้

⚠️ คำเตือน

• ห้ามาวางสิ่งของ, นั้งหรือยืนบนตัวเครื่องภายนอกอาคารไม่เช่นนั้นอาจตกลงมาจากตัวเครื่องจนเกิดความเสียหายและอันตรายกับตัวบุคคลใด
• ห้ามใช้งานเครื่องปรับอากาศขณะมือเปียก ไม่เช่นนั้น อาจทำให้เกิดไฟฟ้าช็อต
• โปรดเลือกใช้ฟิวส์ที่ป้องกันการระเบิดได้เท่านั้น ห้ามใช้สายไฟ หรือวัสดุชนิดอื่นแทนฟิวส์ ไม่เซนนั้น อาจทำให้เกิดความผิดพลาด หรือเกิดเพลิงใหม่ได้
• ใช้ท่อน้ําทิ้งให้ถูกวิธี เพื่อรับประกันการระบายน้ำออก การใช้ทอย่างไม่ถูกต้องอาจทำให้เกิดปัญหน้ารั่วได้
• ต้องติดตั้งเบรกเกอร์ป้องกันไพร่ว ไม่เช่นนั้นอาจทำให้เกิดปัญหาไฟฟ้าซื้อตได้อย่างง่ายตาย

• ไม่สามารถติดตั้งเครื่องปรับอากาศในสภาวะแวดล้อมที่มีกําชไวไฟ ไม่เซนนั้นอาจทําให้เกิดเพลิงใหม่ โปรดให้ตัวแทนจำหน่ายเป็นผู้รับผิดชอบลำหรับการติดตั้งเครื่องปรับอากาศการติดตั้งอย่างไม่ฏกวิธีอาจทําให้เกิดปัญหน้ารัว. ไฟฟ้าช็อต และเพลิงใหม่
• โปรดติดต่อตัวแทนจำหน่ายเพื่อหามาตรการป้องกันการรั่วของสารท้าความเย็น หากติดตั้งเครื่องปรับอากาศภายในห้องขนาดเล็ก ต้องมีการป้องกันการขาด อากาศหายใจ แม่แต่ในกรณีที่มีการรั่วของสารท้าความเย็น
• เมื่อต้องการติดตั้ง หรือถอดเครื่องปรับอากาศ จะต้องให้ทางตัวแทนจำหน่าย เป็นผู้ตําเนินการให้กับท่าน การติดตั้งอย่างไม่ถูกวิธีอาจทำให้เกิดปัญหน้าร่วม. ไฟฟ้าช็อด และเพลิงใหม่
• เซื่อมต่อสายดิน ห้ามเซื่อมต่อสายดินกับท่อแก็ส. ท่อน้ํา. สายล่อฟ้า หรือสายโทรศัพท์ การต่อ สายดินอย่างไม่ถูกวิธีอาจทําให้เกิดไฟฟ้าชื่อต

การต่อสายดิน

⚠️ คำเตือน

• ควรให้ช่างมืออาชีพเป็นผู้ตําเนินการติดตั้งเครื่องปรับอากาศให้กับท่าน การติดตั้งอย่างไม่ถูกวิธีโดยบุคคลที่ไม่มีความเชี่ยวชาญ อาจทําให้เกิดปัญหา น้ําร่วง. ไฟฟ้าช็อด หรือเพลิงใหม่
• วางตัวเครื่องไว้บนพื้นที่มั่นคงแข็งแรง เรียบเสมอกัน สามารถรองรับน้ำหนัก ได้ดีเพื่อป้องกันตัวเครื่องพลิกคว่า หรือตกลงมา จนอาจทำให้เกิดการบาดเจ็บ
• โปรดเลือใช้สายไฟที่กําหนดเท่านั้น เซื่อมต่อแต่ละสายอย่างแน่นหา และ ตรวจสอบให้แน่ใจว่าสายไฟไม่ได้กําลังดึงข้าวต่อสายไฟมากเกินไป หากเชื่อมต่อสายไฟไม่แน่นหนา และไม่ถูกต้องอาจทําให้เกิดความร้อนสูง และเกิดเพลิงใหม่ได้
• ควรมีมาตรการด้านความปลอดภัยเพื่อป้องกันตัวเครื่องจากการพลิกคว้าเวลาเกิดพายูได้ผ่าน และแผ่นดินไหว

• ห้ามทําการเปลี่ยนแปลง หรือตัดแปลงตัวเครื่อง ในกรณีที่เกิดปัญหา โปรด ปรึกษาตัวแทนจำหน่าย หากซ่อมเครื่องอย่างไม่ถูกต้อง อาจทําให้เกิดปัญหาน้ํารั่ว และเกิดความเสียง จากไฟฟ้าช็อต หรืออาจทําให้เกิดควัน หรือเพลิงใหม่

• โปรดปฏิบัติตามแต่ละขั้นตอนอย่างระมดระวังในคู่มื่อนี้เมื่อติดตั้งเครื่องการติดตั้งอย่างไม่ถูกวิธีอาจทำให้เกิดปัญหนারั่ว，ไฟฟ้าช็อด หรือเพลงใหม่

• งานเกี่ยวกับกระแสไฟฟ้าต้องดําเนินการโดยช่างไฟที่มีความชํานาญ ตามกฎหมายเปียบในท้องถิ่น และคําแนะนําที่ให้ไว้ในคู่มือนี้ เซื่อมต่วงจรตามที่ออกมาแบบมาสําหรับเครื่องน้อย่างถูกต้อง การติดตั้งอย่างไม่ถูกต้อง หรือวงจรไม่สมบูรณ์ อาจた่าให้ตัวเครื่องทํางานผิดปกติ หรือเกิดความเสี่ยงจากไฟฟ้าช็อต. เพลิงใหม้ หรือการระเบิด
• บิด事先ครอบข้าวไฟฟ้า ( Congo) บนตัวเครื่องให้แน่นสนิท หากบิด事先ไม่สนิท ผ่าน และ/หรือนนําอาจซืมเข้าใบในเครื่อง และเกิดความเสี่ยง จากไฟฟ้าช็อต. เกิดควัน หรือเพลิงใหม่
• โปรดเลือกใช้เฉพาะสารทําความเย็นชนิด R32 ตามที่ระบุไว้บนตัวเครื่อง เมื่อติดตั้ง หรือย้ายที่ติดตั้งเครื่อง การใช้สารทําความเย็นชนิดอื่น หรือการทําให้อาภาศเข้าใบในวงจรของ ตัวเครื่องอาจทําให้ตัวเครื่องทํางานผิดปกติ และอาจทําให้ตัวเครื่องเกิด การระเบิดได้

⚠️ คำเตือน

• ท้ามสัมผัสทางปลานอุปกรณ์แลกเปลี่ยนความร้อนด้วยมือเปล่า เพาะมีความคม และเป็นอันตรายอย่างมาก
• ในกรณีที่มีสารทําความเย็นร่วง ต้องทําให้ห้องสามารถระบายอากาศได้อย่าง สะดวก หากสารทําความเย็นที่รู้ออกมาสัมผัสกับแหล่งของความร้อน อาจทําให้เกิด แก้สที่เป็นอันตราย，เพลิงใหม่ หรือการระเบิด

• ห้ามพยายามหลีกเลี่ยงคุณสมบัติเพื่อความปลอดภัยของตัวเครื่อง และห้ามเปลี่ยนการตั้งค่า การละเอียคุณสมบัติด้านความปลอดภัยบนตัวเครื่อง เช่น สวิตช์แรงต้น และ สวิตช์อุณหภูมิ หรือการใช้อะไหล่จากแหล่งอื่น ที่นอกเหนือจากตัวแทน จําหน่าย หรือช่างที่มีความชํานาญ อาจทําให้เกิดเพลิงใหม่ หรือการระเบิด

• เมื่อติดตั้งเครื่องภายในห้องขนาดเล็ก ควรมีการป้องกันการขาดออกซิเจนอย่างรุนแรง (hypoxia) ที่เกิดจากการรั่วของสารทําความเย็น otอกままากจนถึงระดับที่กําหนดไว้
  โปรดติดต่อสอบถามจากตัวแทนจำหน่ายสำหรับมาตรการป้องกันที่จำเป็น

• เมื่อย้ายตาแทน่งติดตั้งเครื่องปรับอากาศ โปรดติดต่อตัวแทนจำหน่าย หรือช่างที่มีความชํานาญ การติดตั้งอย่างไม่ถูกวิธีอาจทำให้เกิดปัญหนน้ํารั่ว. ไฟฟ้าช็อต. เพลิงใหม่ หรือการระเบิดใต้
• หลังเสร็จงานช่อมเครื่อง โปรดตรวจสอบการรู้ของสารทําความเย็น หากสารทําความเย็นที่ร่วง otอกมาสัมผัสกับแหล่งของความร้อน เช่น มอเตอร์ พัตลม. เด้าทําอาหาร และเครื่องย่างไฟฟ้า อาจทําให้เกิดแก็สที่เป็นอันตราย, เพลิงใหม่ หรือการระเบิด
• ใช้อะไหล่ของแท้ที่กําหนดไว้เท่านั้น ต้องติดตั้งเครื่องปรับอากาศโดยช่างมืออาชีพเท่านั้น การติดตั้งอย่างไม่ถูกวิธี อาจทำให้เกิดปัญ thânน้ํารั่ว，ไฟฟ้าช็อต. ควัน. เพลิงใหม่ หรือการระเบิดได้

ข้อควรระวังสำหรับการจัดการเครื่องปรับอากาศที่ใช้สารทำความเย็นชนิด R32

ข้อควรระวัง

ห้ามใช้ท่อน้ํายาแอร์ที่มีอยู่เติมสารทําความเย็น และน้ํามันเก่าที่อยู่ในท่อน้ํายาแอร์อันเติมมีสารประกอบคลอรีนปริมาณมาก ซึ่งจะทําให้น้ํามันในตัวเครื่องใหม่เกิดการเสื่อมสภาพได้สารทําความเย็นชนิด R32 เป็นสารทําความเย็นที่มีแรงดันสูง และการใช้ท่อน้ํายาแอร์อันเติม อาจทําให้เกิดการระเบิดโปรตรักษาความสะอาดพื้นผิวด้านโน และด้านนอกของท่ออยู่เสมอ และต้องปราศจากสารปนเปื้อน เช่น ชัลเฟอร์, ออกไซด์, ผุ่น/ลึงสกปรก, น้ํามัน และความชื้นสารปนเปื้อนที่อยู่ในท่อน้ํายาแอร์จะทําให้น้ํามันในสารทําความเย็นเสื่อมสภาพได้

ใช้ปื้มสุญญาศาสที่มีวลาล์ตรวจสอบการไหลย้อนกลับหากใช้วาล์วชนิดอื่นๆ น้ํามันของปื้มสุญญาศาสจะไหลย้อนกลับเข้ามาในระบบทําความเย็น และทําให้น้ํามันในสารทําความเย็นเสื่อมสภาพใต้ห้ามใช้เครื่องมือที่เคยใช้งานกับสารทําความเย็นแบบทั่วไปดังต่อไปนี้ โปรดเตรียม อุปกรณ์ลําหรับสารทําความเย็นชนิด R32 โดยเฉพาะ (เกจวัตน้ํายาแอร์, ท่อเติมน้ํายาแอร์, อุปกรณ์ตรวจสอบหากําชร่ว, วลาล์ตรวจสอบการไหลย้อนกลับ, ฐานอัตน้ํายาแอร์, มาตรวัดความเป็นสุญญาศาส และ อุปกรณ์ดูดเก็บสารทําความเย็น)หากสารทําความเย็น และ/หรือน้ํามันในสารทําความเย็นตกค้างอยู่บนเครื่องมือเหล่านั้นถูกผสมกับสารทําความเย็นชนิด R32 หรือหากมีน้ําผสมกับสารทําความเย็นชนิด R32 จะทําให้สารทําความเย็นเสียได้เนื่องจากสารทําความเย็นชนิด R32 ไม่มีส่วนประกอบของคลอรีน อุปกรณ์ตรวจสอบหากําชร่วลําหรับสารทําความเย็นชนิดทั่วไปจะไม่ทํางาน

ข้อควรระวัง

เก็บท่อที่จะใช้งานในการติดตั้งภายในอาคาร และปิดผนึกปลายทั้งสองด้านของท่อให้มิดชิต จนกว่าจะทำการเชื่อมโลหะ (ใช้พลาสติกพันรอบข้องอ และข้อต่ออื่นๆ ไว้ห้มิดชิต)➤ ทากมีผุ่น, สิ่งสกปรก หรือน้ำเล็ดลอดเช้าไปในวงจรของสารทำความเย็นอาจทำให้น้ํามันในตัวเครื่องเสีย หรืออาจทำให้คอม performancesเซอร์ทางานผิดปกติใช้น้ํามัน Ester ในปริมาณน้อย, น้ํามัน Ester หรือสาร Alkylbenzene ในการเคลื่อบแฟลร์ และการเชื่อมต่อกับหน้าแปลน➤ การใช้น้ํามันในปริมาณมาก จะทำให้น้ํามันในสารทำความเย็นเสียได้ใช้สารทำความเย็นชนิดน้ําในการเติมเข้าสู่ระบบ➤ การเติมสารทำความเย็นชนิดก๊าจะทำให้สารทำความเย็นในถังเปลี่ยนองค์ประกอบ ส่งผลให้ประสิทธิภาพลดลง

ห้ามใช้กระบอกเติมสารทำความเย็น (charging cylinder)➤ การใช้กระบอกเติมสารทำความเย็นจะเปลี่ยนองค์ประกอบของสารทำความเย็น และน้ําไปสู่การสูญเสียประสิทธิภาพใช้ความระมัดระวังเป็นพิเศษในการจัดการเครื่องมือ➤ ทากมีวัตถุแปลกปลอม เช่น ผุ่นละออง, สิ่งสกปรก หรือน้ําในวงจรของสารทำความเย็น จะทำให้น้ํามันในสารทำความเย็นเสียได้โปรดใช้สารทำความเย็นชนิด R32 เท่านั้น➤ การใช้สารทำความเย็นที่มีส่วนผสมของคลอรืน (เช่น R22) จะทำให้สารทำความเย็นเสียได้

ก่อนการติดตั้งตัวเครื่อง

ข้อควรระวัง

ห้ามติดตั้งเครื่องในสถานที่ที่มีอาจเกิดการรั่วของก๊าชไวไฟก๊าชรั่วสะสมรอบๆ ตัวเครื่องอาจทําให้เกิดเพลิงใหม่ได้ห้ามใช้เครื่องในการเก็บรักษาอาหาร, สัตว์, ตันไม่, สิ่งของอื่นๆ หรือลําหรับการใช้งานในลักษณะพิเศษเครื่องนี้ไม่ได้ถูก otอกมาลําหรับการเก็บรักษาสิ่งของที่กล่าวมาช้างต้นห้ามใช้งานเครื่องในสภาวะแวดล้อมที่ไม่ปกติการใช้งานเครื่องในบริเวณที่มีน้ํามัน, ไอน้ํา, กรด, ตัวทําละลายอัลคาไลน์หรือการฉีดสเปรย์สารชนิดพิเศษ จะทําให้ประสิทธิภาพลดลง และ/หรือการทํางานที่ผิดปกติ และทําให้เกิดความเสี่ยงจากไฟฟ้าช็อต, เกิดควันหรือเพลิงใหม่หากมีตัวทําละลายชีวภาพ, ก๊าชที่มีฤทธิ์กัดกร่อน (เช่น แอมโมเนีย,สารประกอบชัลเฟอร์ และกรด อาจทําให้ก๊าช หรือนาร่วいได้)

เมื่อติดตั้งเครื่องในโรงพยาบาล ต้องมีมาตรการป้องกันเสียงดังรบกวนอุปกรณ์ทางการแพทย์ที่มีคลื่นความถี่สูงอาจารยกวนการทํางานปกติของเครื่องปรับอากาศ หรือเครื่องปรับอากาศอาจารยกวนการทํางานปกติของอุปกรณ์ทางการแพทย์ห้ามวางเครื่องไว้บน หรือเหนือสิ่งที่อาจเปียกน้ําได้มื่อมีระดับความชื่นสูงกว่า 80% หรือเมื่อระบบบะายน้ําอุดตัน ตัวเครื่องภายในอาคารอาจมีหยดน้ําการติดตั้งระบบบะายน้ําไว้ที่ศูนย์กลางลําหรับตัวเครื่องภายนอกอาคารจําเป็นต้องพิจารณาเรื่องการป้องกันการเกิดหยดน้ําจากตัวเครื่องภายนอกอาคาร

ก่อนติดตั้ง (ย้ายดำเนินผงติดตั้ง) เครื่องปรับอากาศ หรือการปฏิบัติงานเกี่ยวกับกระแสไฟฟ้า

ข้อควรระวัง

ต่อสายดินให้กับตัวเครื่องห้ามเซี่อมต่อสายดินของตัวเครื่องกับท่อแกส, ท่อน้ํา, สายล่อฟ้า หรือชั่วต่อสายดินของโทรศัพท์ การต่อสายดินอย่างไม่ถูกวิธีอาจทําให้เกิดไฟฟ้าซื้อต. เกิดควัน, เพลิงใหม่ หรือเสียงดังรบกวน และทําให้เครื่องทํางานผิดปกติได้ตรวจสอบให้แน่ใจว่าสายไฟไม่ประสบปัญหาเรื่องแรงดึงหากสายไฟตึงเกินไป อาจทําให้สายไฟขาด จนทําให้เกิดความร้อนสูงและ/หรือ เกิดควัน และทําให้เกิดเพลิงใหม่ต้องติดตั้งเบรกเกอร์ป้องกันไฟรั่วที่แหล่งจ่ายไฟ เพื่อหลีกเลี่ยงการเกิดไฟฟ้าซื้อตหากไม่ติดตั้งเบรกเกอร์ป้องกันไพร่ว จะทําให้เกิดไฟฟ้าซื้อต. เพลิงใหม่ หรือการระเบิดห้ามใช้ฟิวล์ที่มีขนาดใหญ่. สายลวด หรือสายทองแดงไม่เช่นนั้นจะทําให้ตัวเครื่องเสียหาย, เกิดเพลิงใหม่. ควัน หรือการระเบิดได้

ห้ามฉีดพ่นน้ําไปที่เครื่องปรับอากาศ หรือนําเครื่องไปจุ่มในน้ําหากมีน้ําบนตัวเครื่องจะทําให้เกิดไฟฟ้าซื้อตตรวจสอบแท่นวางเครื่องเป็นระยะเพื่อตรวจหาร่องรอยความเสียหาย เพื่อบ้องกันตัวเครื่องจากการตกหล่นหากตั้งวางตัวเครื่องไว้บนแท่นวางที่เสียหาย จะทําให้เครื่องพลิกคว่าลงมาจนทําให้มีผู้บาดเจ็บเมื่อติดตั้งท่อน้ําทั้ง ให้ปฏิบัติตามคําแนะนําในคู่มือ และตรวจสอบให้แน่ใจว่าน้ําสามารถระบายออกได้อย่างสะดวก เพื่อหลีกเลี่ยงการเกิดหยดน้ําหากติดตั้งอย่างไม่ถูกต้อง อาจทําให้เกิดปัญ thuน้ํารัว และทําให้เฟอร์นิเจอร์เสียหายทั้งบรรจุภัณฑ์ของเครื่องปรับอากาศอย่างถูกวิธีวัตถุต่างๆ อย่างเช่น สกรุอาจารวมอยู่ในบรรจุภัณฑ์ ควรน้ําไปกําจัดให้ถูกวิธีหากเด็กเล่นถุงพลาสติกอาจทําให้ขาดอากาศหายใจได้ จึงควรฉีกถุงพลาสติกให้ขาดก่อนน้ําไปทั้ง เพื่อบ้องกันการเกิดอันตราย

ก่อนการทดสอบการทำงาน

ข้อควรระวัง

ห้ามใช้งานสวิตช์ขณะมือเปียกเพื่อหลีกเลี่ยงการเกิดไฟฟ้าลัดวงจรห้ามสัมผัสท่อน้ํายาแอร์ด้วยมือเปล่าระหว่าง และหลังจากเพิ่งใช้งานเสร็จบางส่วนของตัวเครื่อง เช่น ท่อน้ํายาแอร์ และคอมเพราะเซอร์อาจเย็นหรือร้อนจัด และเป็นอันตรายต่อผิวหนังได้ ขึ้นอยูกับสภาวะของสารทําความเย็นในระบบห้ามใช้งานเครื่องโดยไม่ปิดฝากรอบ และแพงป้องกันกันเพื่อความปลอดภัยอย่างเหมาะสมเพราะผู้ใช้อาจไปสัมผัสโดนส่วนของอุปกรณ์ที่มีการหมุน, มีอุณหภูมิสูง หรือมีแรงดันสูงโดยไม่ได้ตั้งใจ จนทําให้ได้รับบาดเจ็บได้

ห้ามปิดเครื่องทันทีหลังจากที่เพิ่งหยุดการทํางานควรรอย่างน้อย 5 นาทีก่อนที่จะปิดเครื่อง ไม่เช่นนั้นอาจมีน้ํารั่ว หรือเกิดปัญหาอื่นๆ ตามมาห้ามใช้งานเครื่องโดยที่ไม่ได้ติดตั้งแผ่นกรองอากาศฝุ่นละองในอากาศเข้าไปอุดตันในระบบ และทําให้เครื่องทํางานผิดปกติได้

รายการที่จะต้องตรวจสอบ

(1) ยืนยันประเภทของสารทำความเย็นของเครื่องปรับอากาศที่กำลังจะให้บริการ ประเภทของสารทำความเย็น: R32
(2) ตรวจสอบอาการที่ปรากฏของเครื่องปรับอากาศที่กําลังจะให้บริการ โปรดอ่านคู่มือการให้บริการนี้らแพรับอาการที่เกี่ยวข้องกับวงจรสารท้าความเย็น
(3) โปรดอ่านข้อควรระวังเพื่อความปลอดภัยอย่างอย่างละเอียดตามที่แสดงไว้ในช่วงต้นของคู่มือเล่มนี้
(4) หากมีก๊าชรั่ว หรือหากสารทําความเย็นตกต้างสัมผัสกับเปลวโพ อาจทําให้เกิดกรดไอโดรฟลูออวิศที่เป็นก๊าชอันตราย ควรทําให้สถานที่ปฏิบัติงานมีการระบายอากาศที่ดื่อยู่เสมอ

ข้อควรระวัง

• ติดตั้งท่อใหม่ทันที่หลังจากถอดท่อเก่าออกมาเพื่อให้วงจรสารทำความเย็นอยู่ห่างจากความชิ้น
• สารคลอไรด์ในสารทำความเย็นบางประเภท เช่น R22 จะทำให้น้ํามันของเครื่องปรับอากาศเสียได้

เครื่องมือ และวัสดุที่จำเป็น

เตรียมเครื่องมือต่อไปนี้ และวัสดุที่จำเป็นลำหรับการติดตั้ง และการให้บริการเกี่ยวกับตัวเครื่อง

เครื่องมือที่จำเป็นลำหรับการใช้งานกับสารทำความเย็นชนิด R32 (การประยุกต์ใช้เครื่องมือสำหรับการใช้งานกับสารทำความเย็นชนิด R22 และ R410A)

1. เครื่องมือที่ใช้กับสารทำความเย็นชนิด R32 โดยเฉพาะ (ไม่ใช้กับสารทำความเย็นชนิด R22 และ R410A)

เครื่องมือ/วัสดุ	การใช้งาน	หมายเหตุ
เกจวัตน้ํายาแอร์	ดูดอากาศและความชั้น,เติมสารทําความเย็น	5.09MPa บนด้านแรงดันสูง
ท่อเติมน้ํายาแอร์	ดูดอากาศและความชั้น,เติมสารทําความเย็น	เส้นผ่าศูนย์กลางของท่อใหญ่กว่าท่อปกติ
อุปกรณ์ดูดเก็บสารทําความเย็น	ดูดเก็บสารทําความเย็น	-
ถังบรรจุสารทําความเย็น	เติมสารทําความเย็น	จดประเภทสารทําความเย็น ที่เป็นตัวสีชมพูทางด้านบนของถัง
พอร์ตถังบรรจุสารทําความเย็น	เติมสารทําความเย็น	เส้นผ่าศูนย์กลางของท่อใหญ่กว่าท่อปกติ
แฟลร์นัด	เชื่อมต่อตัวเครื่องกับท่อ	ใช้แฟลร์นัดแบบ Type-2

2.เครื่องมือและวัสดุที่ใช้งานกับสารทำความเย็นชนิด R32 ได้โดยมีข้อจำกัดบางอย่าง

เครื่องมือ/วัสดุ	การใช้งาน	หมายเหตุ
อุปกรณ์ตรวจสอบหาการรั่วของก๊าช	ตรวจสอบหาการรั่วของก๊าช	อาจใช้อุปกรณ์นี้สําหรับสารทําความเย็นประเภท HFC
บีมสุญญาภาศ	การทําแวดค้ม	อาจใช้งานได้หากมีการติดตั้งอะแคปเตอร์ตรวจสอบการไหลย้อนกลับ
แฟลร์นัด	ทําบานแฟลร์ท่อ	มีการเปลี่ยนแปลงขนาดของการทําบานแฟลร์ โปรดดูหน้าถัดไป
อุปกรณ์ดูดเก็บสารทําความเย็น	ดูดเก็บสารทําความเย็น	จะใช้งานได้หากออกแบบมาสําหรับสารทําความเย็นชนิด R32

1. เครื่องมือ และวัสดุที่ใช้งานกับสารทําความเย็นชนิด R22 หรือ R410A และสามารถใช้งานกับชนิด R32 ได้เช่นกัน

เครื่องมือ/วัสดุ	การใช้งาน	หมายเหตุ
ปีมสัญญาภาศที่มีเช็ดวาล์ว	ดูตอากาศออก
ที่ตัดท่อ	ตัดท่อ
ประแจวัดแรงบิด	ชันแฟลร์นัด	เฉพาะ ∅12.70 (1/2 นิ้ว) และ Regular15.88 (5/8 นิ้ว) มีขนาดของเครื่องมือบานแฟลร์ที่ใหญ่กว่า
คัดเตอร์ตัดท่อ	ตัดท่อ
เครื่องเชื่อม และถังในodesเจน	เชื่อมท่อ
เครื่องวัดสารทําความเย็น	เติมสารทําความเย็น
อุปกรณ์ดูดเก็บสารทําความเย็น	ตรวจสอบระดับสุญญาภาศ

1. เครื่องมือ และวัสดุที่ห้ามใช้งานกับสารทำความเย็นชนิด R32

เครื่องมือ และวัสดุ	การใช้งาน	หมายเหตุ
กระบอกเติมสารทำความเย็น	เติมสารทำความเย็น	จะต้องใช้งานกับตัวเครื่องประเภท R32

เครื่องมือสำหรับสารทําความเย็นชนิด R32 จะต้องมีการจัดการอย่างระมัดระวังเป็นพิเศษ และอย่าให้มีความชั้น และผุ่นละอองเข้าไปบนเป็นในวงจรสารทําความเย็น

วัสดุสำหรับการเดินท่อ

ประเภทของท่อทองแดง (อ้างอิง)

แรงดันในการทำงานสูงสุด	สารทำความเย็นที่ใช้ได้
3.4 MPa	R22
4.3 MPa	R32, R410A

- ใช้ท่อตามมาตรฐานในท้องถิ่น

วัสดุสำหรับการเดินท่อ/ความหนา

ใช้ท่อที่ผลิตจากทองแดงฟอลฟอรัสคืออกซิใดซ์

เนื่องจากแรงดันของเครื่องที่ใช้สารทําความเย็นชนิด R32 ลูงกว่าแรงดันของเครื่องที่ใช้สารทําความเย็นชนิด R22 ให้ใช้ท่อที่มีความหนาขั้นต่ําตามที่กําหนดไว้ ในตารางด้านล่าง (ท่อที่มีความหนา 0.7 มม. หรือบางกว่า ไม่สามารถใช้งานได้)

ขนาด (มม.)	ขนาด (นั่ว)	ความหนา (มม.)	ประเภท
6.35	1/4 นั่ว	0.8t	ท่อ Type-O
9.52	3/8 นั่ว	0.8t
12.70	1/2 นั่ว	0.8t
15.88	5/8 นั่ว	1.0t
19.05	3/4 นั่ว	1.0t	ท่อ Type-1/2H หรือ H

• แม้ว่าจะสามารถใช้ท่อ Type-O ขนาดสูงสุด ∅19.05 (3/4 นั่ว) กับสารทําความเย็นทั่วไป แต่ให้ใช้ท่อแบบ Type-1/2H กับเครื่องที่ใช้สารทําความเย็นชนิด R32 (ท่อ Type-O อาจใช้งานได้หากทอมีขนาด 19.05 และความหนา 1.2t)
• ตารางนี้แสดงมาตรฐานในประเทศไทยปุ่น ตารางนี้ใช้สำหรับเป็นข้อมูลอ้างอิงเท่านั้น เลือกท่อตามมาตรฐานของท้องถิ่น

การทำงานแฟลร์ (Type-O และ OL เท่านั้น)

ขนาดในการทําบานแฟลร์ลําหรับเครื่องที่ใช้สารทําความเย็นชนิด R32 จะใหญ่กว่าขนาดลําหรับเครื่องที่ใช้สารทําความเย็นชนิด R22 เพื่อเพิ่มความมิตชิต (air tightness)

ขนาดในการทำงานแพลร์ (มม.)

ขนาดวัดจากด้านนอกของท่อ	ขนาด (W)	ขนาด A
		R32	R22
6.35	1/4 นิ้ว	9.1	9.0
9.52	3/8 นิ้ว	13.2	13.0
12.70	1/2 นิ้ว	16.6	16.2
15.88	5/8 นิ้ว	19.7	19.4
19.05	3/4 นิ้ว	24.0	23.3

หากท่านใช้เครื่องมือบานแฟลร์แบบ Clutch Type ในการบานแฟลร์บนเครื่องที่ใช้สารทําความเย็นชนิด R32 ให้ทําให้ส่วนที่ยื่นออกมาของท่อมีความยาวระหว่าง 1.0 และ 1.5 มม. เครื่องมือวัดท่อทองแดงเป็นประโยชน์ลําหรับการปรับความยาวของส่วนที่ยื่นออกมาของท่อ

แฟลร์นัด

ใช้แฟล์นัดแบบ Type-2 แทนนัดแบบ Type-1 เพื่อเพิ่มความแข็งแรง ขนาดของแฟล์นัดบางประเภทมีการเปลี่ยนแปลงด้วยเช่นกัน ขนาดของแฟล์นัด (มม.)

ขนาดวัดจากต้านนอกของท่อ	ขนาด (W)	ขนาด B
		R32 (Type 2)	R22 (Type 1)
6.35	1/4 นิ้ว	17.0	17.0
9.52	3/8 นิ้ว	22.0	22.0
12.70	1/2 นิ้ว	26.0	24.0
15.88	5/8 นิ้ว	29.0	27.0
19.05	3/4 นิ้ว	36.0	36.0

- ตารางนี้แสดงมาตรฐานในประเทศไทยปุ่น ตารางนี้ใช้สำหรับเป็นข้อมูลอ้างอิงเท่านั้น เลือกท่อตามมาตรฐานของท้องถิ่น

การทดสอบความมิดชิดของอากาศ (Air Tightness)

วิธีการทดสอบเหมือนกับวิธีการตั้งเดิมไม่มีการเปลี่ยนแปลง โปรดทราบว่าอุปกรณ์ตรวจสอบหาการรั่วของสารทำความเย็นชนิด R22 หรือ R410A ไม่สามารถตรวจสอบจับการรั่วของสารทำความเย็นชนิด R32

เครื่องมีอตะเกียงแก็ส

อุปกรณ์ตรวจสอบหาการรั่วของสารทำความเย็น ชนิด R22 หรือ R407C

สิ่งที่จะต้องปฏิบัติตามอย่างเข้มงวด:

1. เพิ่มแรงดันอุปกรณ์โดยใช้นโตรเจนตามระดับแรงดันที่กำหนด จากนั้นตัดสินความมิดซิดของอุปกรณ์ โดยพิจารณาสามารถแปรผันของอุณหภูมิ
2. เมื่อตรวจหารอยรั่วโดยใช้สารทำความเย็น โปรดแน่ใจว่าได้ใช้สารทำความเย็นชนิด R32
3. โปรดตรวจสอบให้นแน่ใจว่าสารทำความเย็นชนิด R32 อยู่ในสภาวะของเหลวเมื่อทำการเติม

เหตุผล:

1. การใช้ออกซิเจนเป็นก้าซที่ใช้ในการเพิ่มแรงดันอาจทำให้เกิดการระเบิดได้
2. การเติมโดยใช้ก้าซ R32 จะทำให้องค์ประกอบของสารทำความเย็นที่ค้างอยู่ในถังเปลี่ยนไป จนไม่สามารถนำใช้งานได้

การทําแวดค้ม

1. ปีมสุญญาภาศที่มีเช็ควาล์ว

จำเป็นต้องใช้ปืมสุญญาภาศที่มีเช็ความล้วในการป้องกันน้ำมันของปืมสุญญาภาศไม่ให้หลาย้อนกลับไปในวงจรของสารทำความเย็นเมื่อปิดปืม (Power failure) นอกจากนี้ยังสามารถติดเช็ความล้วกับปืมสุญญาภาศจริงในภายหลัง

1. ระดับมาตรฐานของความเป็นสุญญาภาศส์าหรับปัมสุญญาภาศ

ใช้ปืมที่มีระดับถึง 65 Pa หรือต่ากว่า หลังจากการใช้งาน 5 นาที นอกจากนี้ ต้องแนใจว่าท่านได้ใช้ปืมสุญญาภาศที่ได้รับการดูแลรักษาเป็นอย่างดี และเติมน้ำมันโดยใช้น้ำมันที่กำหนด หากปืมสุญญาภาศไม่ได้รับการดูแลรักษาเป็นอย่างดี ระดับความเป็นสุญญาภาศอาจต่ำเกินไป

1. มาตรวัดความเป็นสุญญาศาสต้องมีความแม่นย่า

ใช้มาตรฐานความเป็นสุญญาภาศที่สามารถวัดได้สูงถึง 650 Pa ห้ามใช้เกจวัตน้ํายาแอร์ทั่วไปที่วัดค่าความเป็นสุญญาภาศได้ไมถึง 650 Pa

1. ระยะเวลาการตูตอากาศและความชื่น

ดูดอากาศและความชั้นอุปกรณ์นาน 1 ชั่วโมงหลังจากที่ค่าความเป็นสุญยากาศได้ถึงระดับ 650 Pa

หลังจากดูดอากาศและความชื่น พักอุปกรณีไว้ก่อน 1 ชั่วโมง และตรวจสอบให้นแน่ใจว่าความเป็นสุญญาภาศไม่หายไป

1. ขั้นตอนการใช้งานเมื่อหยุดการทํางานของปีมสุญญาภาศ

เพื่อป้องกันไม่ให้น้ํามันของปืมสุญญาภาศไหลย้อนกลับ ให้เปิดวาล์วลตแรงดันบนปืมสุญญาภาศ หรือคลายท่อเติมน้ำยาแอร์เพื่อดึงอากาศ ก่อนหยุดการทำงานต้องใช้ขั้นตอนการทำงานเดียวกันนี้เมื่อใช้ปืมสุญญาภาศที่มีเซ็ควาล่ว

การเติมสารที่ความเย็น

สารทำความเย็นชนิด R32 จะต้องอยู่ในสถานะของเหลวเมื่อทำการเติม

เหตุผล

R32 เป็นสารทำความเย็น HFC (จุดเต็อด = -52℃) และสามารถใช้งานในลักษณะเดียวกันกับสารทำความเย็นชนิด R410A โปรดแน่ใจว่าท่านได้ เติมสารทำความเย็นจากต้านของเหลว เนื่องจากการทำขึ้นตอนนี้จํากต้านก้าซจะทำให้องค์ประกอบของสารทำความเย็นในถังเปลี่ยนแปลง

หมายเหตุ

- ในกรณีที่ถังบรรจุสารทำความเย็นมีกลักน้ำ สารทำความเย็นชนิด R32 ที่เป็นของเหลวจะถูกเติมโดยไม่ต้องหมุนถังคว่าลง โปรดตรวจสอบ ประเภทของถังก่อนเติมสารทำความเย็น

วิธีแก้ปัญหาในกรณีที่สารท่าความเย็นรั่ว

เมื่อสารทำความเย็นรั่ว อาจต้องเติมสารทำความเย็นเพิ่ม (เติมสารทำความเย็นจากด้านของเหลว)

คุณลักษณะของสารท่าความเย็นชนิดเติม และชนิดใหม่

- เนื่องจาก R32 เป็นสารทำความเย็นที่มีลักษณะเหมือนกันสารในกลุ่ม Azeotropic จึงสามารถใช้งานในลักษณะที่เกือบเหมือนกันกับสารทำความเย็นชนิด R22 อย่างไรก็ตี หากมีการดูดสารทำความเย็นในสถานะเฟสที่เป็นไอ (vapor phase) อย่างไรก็ตี องค์ประกอบของสารทำความเย็นในถังก็จะมีการเปลี่ยนแปลง

- ดูดสารทำความเย็น otอกมาในสถานะเพสที่เป็นของเหลว (liquid phase) อาจต้องเติมสารทำความเย็นเพิ่มในกรณีที่มีสารทำความเย็นรั่ว

1. อุปกรณ์เสริม

"การปิดชอบ (Edging)" สำหรับป้องกันสายไฟจากขอบแบบเปิดโล่ง

2. การเลือกสถานที่ติดตั้ง

2.1 ทั่วไป

ค่าเตือน

ดป่าเนินการตามขั้นตอนที่เหมาะสมเพื่อป้องกันไมให้ตัวเครื่อง ภายนอกอาคารกลายเป็นที่พักพิงของสัตว์เล็ก สัตว์ขนาดเล็กที่สัมผัสกับชิ้นส่วนที่มีกระแสไฟฟ้า อาจทป่าให้ เครื่องทํางานผิดปกติ เกิดควัน หรือเพลิงไหม โปรดแนะนป่า ให้ลูกค้ารักษาความสะอาดบริเวณรอบ ๆ ตัวเครื่อง

เลือกสถานที่ติดตั้งที่ตรงตามเงื่อนไขต่อไปนี้ และตรงตาม การอนุมัติของลูกค้าของท่าน

• สถานที่ที่มีการระบายอากาศที่ดี
• สถานที่ตัวเครื่องไม่ได้รบกวนเพื่อนบ้านที่อยู่ติดกัน
• สถานที่ปลอดภัยซึ่งสามารถรองรับน์ป่าหนัก และการสั่นสะเทือนของ ตัวเครื่อง และตําแหน่งที่สามารถติดตั้งเครื่องได้ระดับตามแนวนระนาบ
• สถานที่ที่เม่มีความเสี่ยงของการรั่วของก็าซไวไฟ หรือ ผลิตภัณฑ์ที่ สามารถติดไฟได้ง่าย

-อุปกรณ์นี้ไม่ได้มไว้สปารับใช้ในสภาวะแวดล้อมที่อาจเกิดการระเบิดได้

- สถานที่ที่สามารถให้บริการได้อย่างมั่นใจ

- สถานที่ที่สามารถติดตั้งท่อ และสายไฟของตัวเครื่องภายในอาคารและภายนอกอาคารตามความยาวที่เหมาะสม

- สถานที่จะไม่เกิดความเสียหาย หากมีนป้ารั่วออกมาจากเครื่อง เช่น ในกรณีที่ท่อนป้าอุดต้น

- สถานที่ที่ปลิดภัยจากนป้าฝนมากที่สุด

- อย่าติดตั้งเครื่องในสถานที่ที่มักใช้เป็นสถานที่ทํางานในกรณีของงานก่อสร้าง ที่มีผุ่นจํานวนมากจะต้องปิดคลุมตัวเครื่องไว้

-อย่างวัตถุหรืออุปกรณ์ใด ๆไว้ด้านบนตัวเครื่อง

- อย่าปืน นั่ง หรือยืนบนตัวเครื่อง

- ตรวจสอบให้นใจว่ามีการปฏิบัติตามข้อควรระวังอย่างครบถ้วน ตามที่กฎหมายกําหนด ในกรณีที่สารทําความเย็นร่วงไหล

ข้อสังเกต

ผลิตภัณฑ์นี้ถูกจัดอยู่ในประเภท Class A ในสภาวะแวดล้อม การใช้งาน ผลิตภัณฑ์นี้อาจก่อให้เกิดสัญญาณรบวนคลื่นวิทยุ ในกรณีนี้ผู้ใช้อาจต้องมีมาตรการจัดการที่เพียงพอ

■ เมื่อติดตั้งเครื่องในสถานที่ที่มีลมแรง ควรให้ความสป่าคัญกับข้อมูลต่อไปนี้เป็นพิเศษ
ลมแรงที่ระดับ 5 ม./วินาที หรือมากกว่านนั้นที่เป่าเข้ามาที่ช่อง ระบายอากาศของตัวเครื่องภายนอกอาคาร สามารถTPฯให้เกิด ไฟฟ้าลังวงจร (การตุดอากาศที่ระบายออก) และสิ่งนี้อาจมีผล กระทบตั้งต่อไปนี้ :
- ความสามารถในการที่งานลดลง
- มีการเร่งความเย็นจัดบ่อยครั้งในการที่ความร้อน
- การทํางานหยุดชะงัก เนื่องจากแรงดันที่สูงขึ้น
- เมื่อลมแรงพัตอย่างต่อเนื่องที่ด้านหน้าของตัวเครื่อง พัดลม สามารถเริ่มหมุนอย่างรวดเร็วมากจนเสียหายได้ โปรดดูภาพสป่าหรับการติดตั้งอุบกรณ์นี้ในสถานที่ที่สามารถ คาดการณ์ทิศทางลมได้
ซ่อมแซมช่องระบายนปํารอบฐานเพื่อระบายนป้าเสียออกจากตัวเครื่อง
■ หากระบายนป้ายของตัวเครื่องไม่สะดวก โปรดติดตั้งตัวเครื่องไว้บน อิลบล็อกคอนกรีต หรืออื่น ๆ (ความสูงของฐานควรสูงไม่เกิน 150 มม.)
■ หากท่านติดตั้งเครื่องบนเพรม โปรดติดตั้งแผงป้องกันนป้า (field supply) ภายใน 150 มม. ทางด้านล่างของตัวเครื่อง เพื่อป้องกันนป้าเข้าจากทิศทางที่ต่ํากว่า เมื่อติดตั้งเครื่องในสถานที่ที่สัมผัสกับหมะป่อยครั้ง ต้องให้ความสป่าคัญเป็นพิเศษกับการยกระดับฐานให้สูงที่สุด
■ ตรวจสอบให้นไจว่าตัวเครื่องได้รับการ ติดตั้งได้ระดับตามแนวราบ

2.2 ทั่วไป

ข้อสังเกต

เมื่อใช้งานตัวเครื่องภายนอกอาการในที่ที่มีอุณหภูมิภายนอกต์ฯ ให้ปฏิบัติตามค์ฯแนะน์ฯที่อธิบายไว้ต้านล่าง

■ เพื่อป้องกันการสัมผัสกับลม ให้ติดตั้งตัวเครื่องภายนอกอาคารโดย หันด้านดูดอากาศเข้าหาฝนัง
■ ห้ามติดตั้งตัวเครื่องภายนอกอาคารในสถานที่ซึ่งด้านดูดอากาศ อาจสัมผัสกับลมโดยตรง
■ เพื่อป้องกันการประตกับลมโดยตรง ให้ติดตั้งแผงกันด้านข้าง ช่องระบายอากาศของตัวเครื่องภายนอกอาคาร ในพื้นที่ที่มีหิมะตกหนัก สิ่งสป่าคัญคือต้องเลือกสถานที่ติดตั้งซึ่งหิมะ จะไม่ส่งผลกระทบต่อตัวเครื่อง และหันด้านที่มีช่องระบายอากาศ ไปในมุมที่ลูกต้องตามทิศทางลม

2.3 ทั่วไป

■ สป่าหรับอุปกรณ์ที่ใช้บริเวณชายฝั่งทะเล ให้ปิดกันตัวเครื่องจากการประทภับลมจากทะเลโดยตรง โดยการติดตั้งเครื่องไว้หลังส่งก่อสร้าง เช่นอาคาร หรือทป่าหนังป้องกันสูงกว่าตัวเครื่อง 1.5 เท่า เว้นระยะห่างระหว่างหนังและตัวเครื่องอย่างน้อย 700 มม. เพื่อให้อากาศหมุนเวียนได้สะดวก สป่าหรับมาตรการป้องกันการสึกกร่อนโปรดปรึกษาช่างติดตั้งเครื่องปรับอากาศที่มีความขึ้นานาญ เช่น การกําจัดความเค็มบนอุปกรณ์แลกเปลี่ยนความร้อน และการใช้นป้ายกันสนิมมากกว่าปีละ 1 ครั้ง

■ ติดตั้งเครื่องบนแผนยืดตัวเครื่อง หากต้องการหลีกเลี่ยงผลกระทบที่เกิดจากหิมะ, นป้าแข็ง และการละลานนป้าแข็ง ให้ติดตั้งเครื่องบนท่อตั้งสีทปี้รเพื่อรับประกันความสูงจากพื้นที่เพียงพอ ในทุกกรณี โปรดดูขอกฏหมายท้องถิ่นสป่าหรับความสูงของท่อตั้งที่ถูกต้องโปรดตรวจสอบให้นใจว่าตัวเครื่องภายนอกอาคารได้รับการติดตั้งในระดับที่เรียบเสมอกัน และมั่นคงแข็งแรงติดตั้งสุดป้องกันหิมะ หากจป่าเป็น

การติดตั้งที่ถูกต้อง การระบายน้ำ การติดตั้งที่ไม่ถูกต้อง การระบายน้ำ ปิดคลุมด้านบนของ ฐานตั้ง การระบายน้ำ การเว้นระยะห่างน้อยเกินไป ทําให้ระบายน้ำได้มีต็พอ การติดตั้งที่ถูกต้อง ความสูงขึ้นต่ํา (H) ควรสูงกว่าความลึก ของหิมะที่ตกลงมาสูงสุด (D) (H=D+20 ชม.) การติดตั้งที่ไม่ถูกต้อง ตัวเครื่องอาจถูกปิดคลุมใบด้วยหิมะ หากฐานตั้งเตี้ยเกินไป

2.4 การเลือกสถานที่ติดตั้งตัวเครื่องภายนอกอาคาร

(1) การติดตั้งเครื่องเดียว (หน่วย: มม.)

A	>150
B	>200
C	>150
D	>150
E	>200
F	>200
G	>300
H	>1500

พื้นผิวด้านบน และด้านข้างทั้งสองด้าน จะต้องสมผสกับพื้นที่เปิดโล่ง และสิ่งก็ดวางที่อยู่ด้านหน้าหรือด้านหลัง ต้องมื่อย่างน้อยหนึ่งด้าน ที่มีความสูงต่ำกว่าตัวเครื่องภายนอกอาคาร

(2) การติดตั้งหลายเครื่อง (หน่วย: มม.)

ด้านหลังและด้านข้าง มากกว่า 150 มากกว่า 300 มากกว่า 300 มากกว่า 300

ด้านหน้าและด้านหลัง

F มากกว่า 300 มากกว่า 300 ความสูงของสิ่งเกิดวางอยู่ตํากว่าตัวเครื่องภายนอกอาคาร มากกว่า 1000

(3) การติดตั้งหลายเครื่อง หันด้านหน้าด้านหลังเข้าหากัน (หน่วย: มม.)

มาตรฐาน 1000 G H 2000 200

พื้นผิวด้านบน และด้านข้างทั้งสองด้าน จะต้องสมผสกับพื้นที่เปิดโล่ง และสิ่งคัดวางที่อยู่ด้านหน้าหรือด้านหลัง ต้องมื่อย่างน้อยหนึ่งด้าน ที่มีความสูงต่ำกว่าตัวเครื่องภายนอกอาคาร

■พื้นที่บริการติดตั้งที่แสดงในภาพประกอบ อยู่บนพื้นฐานของอุณหภูมิอากาศที่ถูกดูดเข้าเครื่องที่ระดับ 35℃ (DB) สำหรับการใช้งานโหมด ทำความเย็น (COOL) ในภูมิภาคที่อุณหภูมิอากาศที่ถูกดูดเข้าเครื่อง มีระดับสูงเกิน 35℃ (DB) เป็นประจํา หรือหากคาดว่าภาระความร้อน ของตัวเครื่องภายนอกอาคารจะสูงกว่าความสามารถในการใช้งาน สูงสุดเป็นประจํา ให้เว้นพื้นที่ขนาดใหญ่กว่าที่ระบุไว้สำหรับด้านของ ช่องดูดอากาศของตัวเครื่อง
■ เกี่ยวกับพื้นที่สำหรับช่องระบายอากาศที่ต้องการ ให้กำหนดตําแหน่งของตัวเครื่องโดยคำนึงถึงพื้นที่ที่จำเป็นสำหรับการวางท่อน้ำยาแอร์ ในสถานที่ร่วมด้วย โปรดปรึกษาตัวแทนจำหน่ายของท่าน หากสวะการทำงานไม่ตรงกับที่อยู่ในภาพประกอบ

3. การติดตั้งตัวเครื่องภายนอกอาคาร

ยัดตัวเครื่องไว้กับฐานให้ถูกวิธีตามสภาวะของสถานที่ติดตั้ง โปรดอ้างอิงจากข้อมูลต่อไปนี้

• เว้นพื้นที่ว่างให้มากพอสป่าหรับพื้นคอนกรีตเพื่อการยืดแองเคอร์
• ว่างฐานคอนกรีตให้ลึกพอ
• ติดตั้งเครื่องให้เอียงน้อยกว่า 3 องศา
• ห้าまวางเครื่องไว้บนพื้นโดยตรง โปรดยืนยันว่ามีพื้นที่ว่างไกล ๆ รูระบายนป้า บนแผงด้านล่างซึ่งรับประกันการระบายนป้าได้อย่างสะดวก

4.ขนาดในการติดตั้ง (หน่วย: มม.)

W D H ขั้วต่อสายไฟ รู้จ่ายกระแสไฟฟ้า L3 L2 L1 L2

ไปนี้ ยางกันกระแทก ตัวเครื่อง ฐานคอนกรีต แองเครื่องไบลท์

ตัวเครื่องภายในอาคาร	W	D	H	L1	L2	L3
HCFI- 13CSR32C(F)	800	275	553	510	130	321
HCFI- 18CSR32C(F)HCFI- 25CSR32C(F)	820	338	614	590	115	330
HCFI- 30CSR32C(F)HCFI- 30DSR32C(F)HCFI- 36DSR32C(F)HCFI- 36DTR32C(F)	920	372	765	661	128	402
HCFI- 36CSR32C(F)HCFI- 36CTR32C(F)	948	340	840	648	180	447
HCFI- 40CSR32C(F)HCFI- 40CTR32C(F)HCFI- 48CSR32C(F)HCFI- 48CTR32C(F)	950	370	965	600	175	410

1.ขนาดท่อ

HCRI-13CSR32C(F)	ที่ของเหลว	6.35 × 0.8 mm.
	ที่กําช	9.52 × 0.8 mm.
HCRI-18CSR32C(F)	ที่ของเหลว	6.35 × 0.8 mm.
	ที่กําช	12.70 × 0.8 mm.
HCRI-25CSR32C(F)HCRI-30CSR32C(F)HCRI-30DSR32C(F)HCRI-36CSR32C(F)HCRI-36CTR32C(F)HCRI-36DSR32C(F)HCRI-36DTR32C(F)HCRI-40CSR32C(F)HCRI-40CTR32C(F)HCRI-48CSR32C(F)HCRI-48CTR32C(F)	ที่ของเหลว	9.52 × 0.8 mm.
	ที่กําช	15.88 × 1.0 mm.

90±0.5°

- ติดตั้งแฟลร์นัทที่ถอดออกเข้ากับท่อที่จะเชื่อมต่อจากนั้นจึงที่าการบานแฟลร์ท่อ

2. การเชื่อมต่อท่อ

• ในการตัดท่อ ให้ตัดเป็นแนว分鐘มากที่สุดเพื่อไม่ให้ท่อถูกบืบ และรัศม์ในการตัดควรอยู่ที่ 30 ถึง 40 มม. หรือยาวกว่า
• ทําการเชื่อมต่อด้านก้าชของท่อก่อน เพื่อให้ทํางานได้ง่ายขึ้น
• ท่อที่ใช้ในการเชื่อมต่อต้องเป็นท่อสําหรับสารทําความเย็นชนิด R32 โดยเฉพาะ

awards แพลร์นัด ประแจเลื่อน ประแจวัดแรงบิด

การขันแน่นมากจนเกินใบโดยไม่ระวัง อาจทำให้เกลียวเสียหาย และก๊าชรั่วได้

เส้นผ่าศูนย์กลางท่อ (Φ)	แรงที่ใช้ในการขันแน่น
ด้านของเหลว 6.35 มม. (1/4 นิ้ว)	18N.m
ด้านของเหลว/ก๊าช 9.52 มม. (3/8 นิ้ว)	42N.m
ด้านก๊าช 12.70 มม. (1/2 นิ้ว)	55N.m
ด้านก๊าช 15.88 มม. (5/8 นิ้ว)	60N.m

โปรดระมัดระวังสิ่งแปลกปลอม เชื่อ เม็ดทราย, น้ำ หรือวัตถุอื่น ๆ ที่อาจเข้าไปภายในท่อ

ข้อควรระวัง

ความยาวท่อมาตรฐานคือ Cm หากเกิน Cm อาจกระทบท่อฟังก์ชั้นการที่างานของตัวเครื่อง ถ้าต้องต่อท่อให้ยาวชั้น ควรเติมสาร ที่ความเย็นตามข้อมูล อัตราส่วน D ε/m แต่การเติมสารที่ความเย็นจะต้องดําเนินการโดยช่างแอร์มืออาชีพ ก่อนที่จะเพิ่มสาร ที่ความเย็น ต้องไล่oticาศออกจากท่อนป้ายาแอร์และตัวเครื่องภายใน โดยใช้ปื้มสุญญาภาศ จากนั้นจึงค่อยเติมสารที่ความเย็นเพิ่ม

ตัวเครื่องภาษะออกอาคาร ตัวเครื่องภาษะออกอาคาร ตัวเครื่องภาษะออกอาคาร ตัวเครื่องภาษะออกอาคาร ตัวเครื่องภาษะออกอาคาร ตัวเครื่องภาษะออกอาคาร ตัวเครื่องภาษะออกอาคาร ตัวเครื่องภาษะออกอาคาร ตัวเครื่องภาษะออกอาคาร ตัวเครื่องภาษะออกอาคาร ตัวเครื่องภาษะออกอาคาร ระดับความสูงสุด: A สูงสุด ในกรณีที่ระดับความสูง A มากกว่า 5 ม. ควรติดตั้งท่อตักน้ํามันทุกๆ 5~7 เมตร ความยาวสูงสุด: B สูงสุด ในกรณีที่ความยาวของท่อ B มากกว่า Dm ควรเติมสารทํา ความเย็นในสัดส่วน E g/m

ตัวเครื่องภายนอกอาคาร	A สูงสุด	B สูงสุด	C	D
HCIFI-13CSR322C(F)	10	15	5	20
HCIFI-18CSR322C(F)	10	20	5	20
HCIFI-25CSR322C(F)	10	20	5	45
HCIFI-30CSR322C(F)HCIFI-30DSR322C(F)HCIFI-36CSR322C(F)HCIFI-36CTR322C(F)HCIFI-36DSR322C(F)HCIFI-36DTR322C(F)	20	30	5	45
HCIFI-40CSR322C(F)HCIFI-40CTR322C(F)HCIFI-48CSR322C(F)HCIFI-48CTR322C(F)	30	50	5	45

หลังจากเสร็จสิ้นการเชื่อมต่อท่อน้ำยาแอร์ จะต้องทำการทดสอบความมิดชิต (Air-tightness)

• การทดสอบความมิดชิด (Air-tightness) ใช้ถังในโทรศเจนเพื่อให้แรงดันตามโหมดการเชื่อมต่อท่อ ดังภาพต่อไปนี้
• ว่าล์วักดิ์และว่าล์ของเหลวจะอยู่ในสถานะปิดทั้งหมด เพื่อป้องกันในโทรศัมเจนเข้าสู่ระบบการหมุนเวียนของตัวเครื่องภายในอาคารขันก้านว่าล์ให้แน่นเพื่อให้แรงดัน (ทั้งด้านว่าล์วักดิ์ และว่าล์ของเหลว มาตรฐานแรงดันต่ํา

1) อัดแรงดั้นนานกว่า 3 นาที ที่ 0.3 MPa (3.0 kg/cm²g)
2) ฉัดแรงดันนานกว่า 3 นาที ที่ 1.5 MPa (15 kg/cm²g) รอยรั่วขนาดใหญ่จะถูกตรวจพบ
3) อัดแรงดันประมาณ 24 ชั่วโมง ที่ 3.0 MPa (30 kg/cm²รู) รอยรั่วขนาดเล็กจะลูกตรวจพบ
- ตรวจสอบว่าแรงดันตกหรือไม่

หากแรงดันไม่ตก แสดงว่าผ่าน หากแรงดันตก ให้ตรวจสอบหาจุดที่เป็นรอยรั่ว

เมื่ออัดแรงดันประมาณ 24 ชั่วโมง การแปรผันของอุณหภูมิ 1℃ ในอุณหภูมิแวดล้อม จะทำให้เกิดความแปรผันของแรงดันที่ 0.01 MPa จะต้องแก้ใชระหว่างการทดสอบ

- ตรวจสอบอยร่วม

ในขั้นตอนที่ 1) ถึง 3) หากแรงดันตกลง ให้ตรวจสอบหารอยร่ววในแต่ละข้อต่อโดยการฟังเสียง, การสัมผัส และการใช้น้ําสนุ่ หรืออื่น ๆ เพื่อระบุจุดที่เป็นรอยรั่ว หลังจากยืนยันจุดที่เป็นรอยรั่ว ให้เชื่อมอีกครั้ง หรือขันนัทให้แน่นอีกครั้ง

วิธีการทําแวดคั้มท่อ: การใช้ปีมสุญญาภาศ

1. ถอดฝากรอบของช่องบริการ (Service port) ของวาล์ว 3 ทาง, ฬาจุกของก้านวาล์ว 2 ทาง และ 3 ทาง จากนั้นเชื่อมต่อช่องบริการเข้าไปในส่วนที่ยื่นออกมาของท่ออัดนป้ายาแอร์ (low) สป่าหรับเกจวัดนป้ายาแอร์ จากนั้นเชื่อมต่อส่วนที่ยื่นออกมาของท่ออัดนป้ายาแอร์ (center) สป่าหรับเกจวัดนป้ายาแอร์เข้าไปในปีมสุญญาภาศ

1. เปิด handle ทางด้าน low ในเกจวัดนป้ายาแอร์ แล้วเปิดให้บื้มสุญญาภาศ (vacuum pump) ที่างาน หากเลื่อนระดับของเกจ (low) ไปสู่สภาวะสุญญาภาศอย่างรวดเร็ว ให้ตรวจสอบข้อ 1 อีกครั้ง

สตื้อปว้าล้วต้านของเหตว สตื้อปว้าล้วด้านก๊าฯ ว่าลี่ 2 ทาง ว่าลี่ 3 ทาง เทจรัตน้ํายาแอร์ (R32) ปิมสุญญาที (R32)

1. ทําแวดคั้ม (ไล่อากาศและความชิ้น) นาน 15 นาที และตรวจสอบเกจวัตนป้ายาแอร์ ซึ่งควรจะอ่าน ค่าได้เท่ากับ -0.1 MPa (76 cmHg) ทางด้านแรงดันต์ฯ หลังจากสิ้นสุดการทําแวดคั้ม ให้ปิด handle ทางด้าน “Lo” ในปื้มสุญญาภาศ และตรวจสอบ sistภาวะของステล และพักไว้ก่อน 1-2 นาที หาก สเกลเคลื่อนกลับไปทั้งที่แน่นหนาดีแล้ว ให้ทําบานแ proliferationใหม่อีกครั้ง โดยกลับไปชั้นตอนที่ 3

1. เปิดก้านวล์วสป่าหรับวล์ 2 ทาง ให้ท่ามุมแบบ tvวนเข็มนาผิกา 90 องศา หลังจากผ่านไป 6 วินาที่ ให้ปิดวล์ 2 ทาง และท่าการตรวจสอบหาก้าซรั่ว

1. ไม่มีก้าซรั่วใช่หรือไม่? ในกรณีที่มีก้าซรั่ว ให้ขันส่วนของจุดเชื่อมต่อท่อนป้ายาแอร์ให้แน่น หากก้าชหยุดรั่ว ให้ดําเนินการต่อในขั้นตอนที่ 6 หากก้าซยังไม่หยุดรั่ว ให้ระบายสารทําความเย็นออกมาทั้งหมดทางช่องบริการ (service port) หลังจากทําบานแฟลร์อีกครั้ง และทําแวดค้ม (ไล่อากาศและความชิ้น) ให้เติมสารทําความเย็นที่กําหนดจากถังนป้ายาแอร์

2. ถอดท่ออัตนป้ายาแอร์ออกจากช่องบริการ (service port) เปิดวาล์ว 2 ทาง และ 3 ทาง และหมุน กันวาล์วแบบทวนเข็มนาฬิกาจนสุด อย่างเบามือ

1. เพื่อป้องกันก้าซรั่ว ให้หมุนฝากช่องบริการ (service port), ฝากก้านวาล์วสปาร์บวาล์ว 2 ทาง และ 3 ทาง ให้มากขึ้นเล็กน้อยจากจุดที่มีแรงบิดเพิ่มขึ้นอย่างกระทันหัน

ข้อควรระวัง:

หากสารทําความเย็นของเครื่องปรับอากาศรั่ว จะต้องปล่อยสารทําความเย็นทั้งหมดออกมาจากตัวเครื่อง ทําการแวดค้ม (ไล่อากาศและความชั้น) ก่อน จากนั่นจึงค่อยเติมสารทําความเย็นลงในเครื่องตามปริมาณที่ระบุไว้บนป้ายแสดงรายละเอียดบนตัวเครื่อง

คาเตือน!

อันตรายที่ทําให้เกิดการบาดเจ็บ หรือเสียชีวิต

- ตัดกระแสไฟฟ้าที่เซอร์กิตเบรกเกอร์ หรือแหล่งจ่ายไฟก่อนทุ栏การเชื่อมต่อกระแส Saudiไฟฟ้า

- การเชื่อมต่อสายดินจะต้องเสร็จสมบูรณ์ก่อนทปการเชื่อมต่อสายไฟ

ข้อควรระวังสำหรับการเชื่อมต่อสายไฟ

• งานเกี่ยวกับการเชื่อมต่อสายไฟจะต้องดําเนินการโดยช่างที่มีความชํานาญ
• ห้ามเชื่อต่อสายไฟมากกว่า 3 เส้น เข้ากับชั่วต่อสายไฟ โปรดใช้ทางปลาแบบกลมที่มีกรีปหุ้มฉนวนที่ปลายของสายไฟ
• ใช้ตัวน口罩ไฟฟ้าทองแดงเท่านั้น

การเลือกขนาดของสายไฟ และการเชื่อมต่อสายไฟเข้าด้วยกัน

เลือกขนาดของสายไฟ และการป้องกันวงจรจากตาราง (ตารางนี้แสดงสายไฟความยาว 20 เมตร ที่มีแรงด้นไฟฟ้าลดลงน้อยกว่า 2%)

รายการรุ่น	เพิส	เซอร์กิตเบรกเกอร์		ขนาดสายไฟของแหล่งจ่ายไฟ (ชั้นต่ํา) (ตร.มม.)	เบรกเกอร์ตัดกระแสไฟร่วง
		สวิตชี้เบรกเกอร์ (A)	ความจุพิกัดป้องกันกระแสเกิน (A)		สวิตชี้เบรกเกอร์ (A)	กระแสไฟร่วง (mA)
HCFI-13CSR32C(F)HCFI-18CSR32C(F)HCFI-25CSR32C(F)	1	25	20	4.0	25	30
HCFI-30CSR32C(F)HCFI-30DSR32C(F)HCFI-36CSR32C(F)HCFI-36DSR32C(F)HCFI-36DTR32C(F)HCFI-40CSR32C(F)HCFI-48CSR32C(F)	1	40	30	6.0	40	30
HCFI-36CTR32C(F)HCFI-40CTR32C(F)HCFI-48CTR32C(F)	3	30	20	4.0	30	30

• หากสายไฟขุ้นรุดเสียหาย จะต้องเปลี่ยนโดยบริษัทผู้ผลิต หรือตัวแทนจปาน่าย หรือช่างที่มีความขุ้นนําญ
• หากฟิวส์ของกล่องควบคุมชา โปรดเปลี่ยนโดยใช้ฟิวส์ประเภทเชรามิก T 25A/250V
• วิธีการเชื่อมต่อสายไฟจะต้องสอดคล้องตามมาตรฐานการเชื่อมต่อสายไฟในท้องถิ่น
• สายเคเบี้ลทั้งหมดจะต้องได้รับการรับรองจากยุโรป ระหว่างการติดตั้ง เมื่อต้องถอดสายเชื่อมต่อ จะต้องถอดสายดินออกเป็นลป่าดับสุดท้าย
• เบรกเกอร์ป้องกันการระเบิดของเครื่องปรับอากาศจะต้องเป็นสวัตซ์เปิด/ปิดทุกขั้ว ซึ่งมีระยะห่างกันอย่างน้อย 3 มม. ซึ่งหมายความว่าการ ตัดกระแสไฟฟ้าจะต้องเชื่อมโยงกับการเชื่อมต่อสายไฟ
• ระยะห่างระหว่างสองขั้วต่อสายไฟของตัวเครื่องภายในอาคาร และตัวเครื่องภายนอกอาคาร จะต้องไม่มากกว่า 5 เมตร หากเกินกว่านี้ เส้นผ่านศูนย์กลางของสายไฟจะต้องขยายตามมาตรฐานการเชื่อมต่อสายไฟท้องถิ่น
• จะต้องติดตั้งเบรกเกอร์ป้องกันการระเบิด

ขั้นตอนการเชื่อมต่อสายไฟ

1) ลอดสกรุที่ยี่ตไว้ทางด้านช้างก่อนลอดแผงด้านหน้าไปตามทิศทาง
2) เซื่อมต่อสายไฟเข้ากับขั้วต่อสายไฟอย่างถูกต้อง และยืดสายไฟกับแคลมบ์ยืดสายไฟที่ติดตั้งไว้เกลขั้วต่อสายไฟ
3) เดินสายไฟอย่างถูกวิธี และสอดสายไฟผ่านช่องสป่าหรับการเชื่อมต่อสายไฟบนแผงด้านข้าง

คาเดือน:

การเชื่อมต่อสายไฟเข้าหากันจะต้องเป็นไปตามมาตรฐาน ไม่เช่นนั้นจะที่าให้อุปกรณ์เสียหายได้

รุ่น	HCFI-13CSR32C(F) HKEFI-18CSRB32C(F)(F) HKEFI256SB32C2(E)(F) HCFI-30CSIR32C(F) HKEFI30DSRB2C2(E)(F) HKEIFB68SFS32C2(C)(F) HCFI-36CTR32C(F) HKEFI-36DSRB2C2(E)(F) HKEIFI36BDTR52C2(E)(F) HCFI-40CSIR32C(F) HKEFI49OCTR32C2(E)(F) HESIS48SFS32C2(C)(F) HCFI-48CTR32C(F)
สายเชื่อมต่อ	≥slant 4G 1.0mm ^2
สายไฟ	≥slant 3G 4.0mm ^2

ค่าที่ต่ํากว่านี้ จะทำให้การเชื่อมต่อสายไฟผิดพลาด

ข้อควรระวัง!

• เครื่องจะเริ่มทำงานทันที่โดยไม่มีการ “เปิด” การทำงานเมื่อมีไฟเช้า โปรดแน่ใจว่าท่านได้ทำการ “ปิด” การทำงานก่อนตัดกระแสไฟฟ้าลําหรับการช่อมเครื่อง
• เครื่องนี้มีฟังก์ชั่นระบบรีสตาร์ทอัตโนมัติ หลังเกิดเหตุกระแลไฟฟ้าขัดข้อง

1. ก่อนเริ่มต้นการทดสอบการทำงาน (สำหรับรุ่นอีทปีมทั้งหมด)

ยืนยันว่าท่านได้เปิดเบรกเกอร์ตัดกระแสไฟฟ้า (สวัตซ์หลัก) ของตัวเครื่องเป็นเวลานานกว่า 12 ชั่วโมง เพื่อให้พลังงานกับอุปกรณ์อุ่นน้ำมันหล่อลื่นก่อนเริ่มการใช้งาน

2. การทดสอบการทำงาน

เปิดให้เครื่องทำงานอย่างต่อเนื่องประมาณ 30 นาที และตรวจสอบตั้งต่อไปนี้

• ความดันต้านดูดที่ข้อต่อของเซอร์วิสวาล้วลําหรับท่อกิชา
• ความต้นด้านจ่ายที่ข้อต่อนบนท่อปล่อยออกของคอมเพราะเซอร์
• ความต่างของอุณหภูมิระหว่างอากาศที่หมุนเวียนไหลกลับ และลมเย็นที่ออกจากเครื่องปรับอากาศลําหรับตัวเครื่องภายในอาคาร

การแก้ปัญหาเกี่ยวกับตัวเครื่องภายนอกอาคาร
รหัสความผิดพลาด	คําอธิบายอาการผิดปกติ	การวิเคราะห์สาเหตุ	หมายเหตุ
1	EEPROM ทํางานผิดปกติ	ชิป EEPROM เลียหายหรือข้อมูลไม่ถูกต้องหรือวงจรที่เกี่ยวข้องเสียหาย	ไม่สามารถกลับมาทํางานต่อ
2	อาร์ตแวร์ของ PIM (power intelligent module) กระแสไฟฟ้าไหลเกิน	อาร์ตแวร์ของ PIM ศรีวงพบกระแสไฟฟ้าอินพุตไหลเกิน	ไม่สามารถกลับมาทํางานต่อ
3	คอมperformance dividedระหว่างแผนวงจรควบคุม และโมดลับเคลื่อนคอมperformance	มีกระแลไฟฟ้าไหลเกินในช่วงเวลาละลอดความเร็วของคอมเพรสเซอร์	ไม่สามารถกลับมาทํางานต่อ
4	การสื่อผลผิดปกติระหว่างแผนวงจรควบคุม และโมดลับเคลื่อนคอมperformance	แผนวงจรควบคุมไม่สามารถสื่อสารกับโมดลับเคลื่อนคอมเพรสเซอร์เกิน 4 นาที	กลับมาทํางานต่อได้
5	ตรวงพบกระแสเกินของคอมเพรสเซอร์โดยบรัดควบคุม	ตรวงจับคอมเพรสเซอร์ที่มีกระแลเกินโดยคณะกรรมการควบคุม	ไม่สามารถกลับมาทํางานต่อ
6	แรงดันไฟฟ้า DC หรือแรงดันไฟฟ้า AC สูง	แหล่งจ่ายไฟ AC ของโมดลับเคลื่อนได้วนาระดันไฟฟ้านากกว่า 280VAC หรือโมดลับเคลื่อนได้วนาระดันไฟฟ้า DC-BUS สูงกว่า 390VDC	กลับมาทํางานต่อได้
7	วงจรรุ่ม progressesไฟฟ้าของคอมเพรสเซอร์ผิดพลาด	วงจรรุ่ม progressesไฟฟ้าของคอมเพรสเซอร์ของโมดลับเคลื่อนเสียหาย	ไม่สามารถกลับมาทํางานต่อ
8	การป้องกันอุณหภูมิทางออกลูงเกินไป	อุณหภูมิทางออกของคอมเพรสเซอร์เกิน 115°C, แก้ไขความผิดพลาดภายใน 3 นาทีหากลูมหภูมิลลลลลลลลลลลลลลลลลลลลลลลลลลลลลลลลลลลลลลลลลลลลลลลลลลลลลลลลลลลลลลลลลลลลลลลลลลลลลลลลลลลลลลลลลลลลลลลลลลลล	ไม่สามารถกลับมาทํางานต่อ
9	มอเตอร์พัฒม DC ผิดพลาด	ความเสียหายของ intermediอร์พัฒม DC หรือไม่ได้เชื่อมต่อ หรือวงจรที่เกี่ยวข้องเสียหายยืนบ้านสาระความผิดพลาดและเลือด ทางเกิดขึ้น 3 ครั้งใน 1 ชั่วโมง	ไม่สามารถกลับมาทํางานต่อ
10	เซ็นเซอร์ตรวจจับอุณหภูมิละลายน้ําแข็งนอกอาคาร Te ผิดปกติ	อุณหภูมิที่เซ็นเซอร์ตรวจจับได้คํากว่า -55°C หรือลูงกว่า 90°C หรือตรวจพบว่าเป็นไฟฟ้าลัดวงจร หรือวงจรเบิด	กลับมาทํางานต่อได้
11	เซ็นเซอร์ตรวจจับอุณหภูมิด้านสุด Ts ผิดปกติ
12	เซ็นเซอร์ตรวจจับอุณหภูมิแวดล้อมกายนอกอาคาร Ta ผิดปกติ	อุณหภูมิที่เซ็นเซอร์ตรวจจับได้คํากว่า -40°C หรือลูงกว่า 90°C หรือตรวจพบว่าเป็นไฟฟ้าลัดวงจร หรือวงจรเบิด	กลับมาทํางานต่อได้
13	เซ็นเซอร์ตรวจจับอุณหภูมิทางออก Td ผิดปกติ	อุณหภูมิที่เซ็นเซอร์ตรวจจับได้คํากว่า -40°C หรือลูงกว่า 150°C หรือตรวจพบว่าเป็นไฟฟ้าลัดวงจร หรือวงจรเบิด	กลับมาทํางานต่อได้
14	สูปของวงจร PFC แรงดันสูง	ตรวจพบแรงดันสูงเกินในสูปวงจรการแก้ไขค่าเพาเวอร์แพคเตอร์ของโมดลับเคลื่อน	กลับมาทํางานต่อได้
15	การสื่อสารที่มิตบดิระหว่างตัวเครื่องภายในอาคาร และต่วนเครื่องภายนอกอาคาร	แผนวงจรควบคุมตัวเครื่องภายในNKATACATAVIR ไม่สามารถสื่อสารกับแผนวงจรควบคุมตัวเครื่องภายในอาคารเกิน 4 นาที	กลับมาทํางานต่อได้
16	ขาดสารทําความเย็น หรือฟ้อถ่ายน้ํายาอุดดัน	อุณหภูมิทางออก และอุณหภูมิด้านสุด Td-Ts ≥80° หลังจากคอมเพรสเซอร์เริ่ม 10 นาทีสื่อสถานะความผิดตลาด ถ้าเกิดขึ้น 3 ครั้งใน 1 ชั่วโมง	ไม่สามารถกลับมาทํางานต่อ
17	การสับวาร์ 4 ทางผิดปกติ	อุณหภูมิแวดล้อมที่อยู่ในอาคาร และนอกอาคาร Tm-Tal ≥-2° หลังจากคอมเพรสเซอร์เริ่มทํางาน 10 นาที สื่อสถานะความผิดตลาด ถ้าเกิดขึ้น 3 ครั้งใน 1 ชั่วโมง	ไม่สามารถกลับมาทํางานต่อ
18	มอเตอร์คอมเพรสเซอร์ไม่เป็นจังหวะเดียวกัน	โควอร์หมุนไม่สัมพันธุกัน เนื่อจากสภาพะโหลดเกิน หรือโหลดที่มีความผันผวนอย่างมาก หรือวงจร.เซ็นเซอร์ตรวจจับกระแสไฟฟ้าของคอมเพรสเซอร์ผิดปกติ หรือหนึ่งในลัญญาชนดับเคลื่อนเกตของอื่นเวอร์เซอร์เทียบไป	ไม่สามารถกลับมาทํางานต่อ
19	แรงดันไฟฟ้า DC หรือแรงดันไฟฟ้า AC ตํา	แหล่งจ่ายไฟ AC ของโมดลับเคลื่อนได้วนาระดันไฟฟ้าคํากว่า 155VAC (1 เพส) หรือโมดลูงซับเคลื่อนได้วนาระดัน DC-BUS ตํากว่า 180VDC	กลับมาทํางานต่อได้
20	การป้องกันอุณหภูมิท่อในภายในอาคารสูงเกินไป	อุณหภูมิท่อภายในอาคาร Tm เกิน 63°C, แก้ไขความผิดพลาดภายใน 3 นาที หากอุณหภูมิลดลงและตํากรว่า 52°C	กลับมาทํางานต่อได้
21	การป้องกันเซ็นเซอร์ตรวจจับอุณหภูมิท่อภายในอาคารตําเกินไป	อุณหภูมิของทําภายในอาคารตําเกินไป , ตัวเครื่องภายนอกอาคารหยุดเพื่อป้องกันระบบแลกเปลี่ยความร้อยเป็นน้ําแข็ง และเพื่อป้องกันไม่ให้อาภาศที่ออกจากของตัวเครื่องภายในอาคารตําเกินไปในเวลาเดียวกัน	กลับมาทํางานต่อได้
22	สูปของวงจร PFC กระแลเกิน	ตรวจพบกระแสเกินในลูปวงจรการแก้ไขค่าเพาเวอร์แพคเตอร์	ไม่สามารถกลับมาทํางานต่อ
23	อุณหภูมิสูงเกินไปลําหรับโมดลับเคลื่อนของคอมเพรสเซอร์	อุณหภูมิ PIM อะอโมดลับเคลื่อนคอมเพรสเซอร์เกิน 90°C, สื่อสถานะความผิดพลาดถ้าเกิดขึ้น 3 ครั้งใน 1 ชั่วโมง	ไม่สามารถกลับมาทํางานต่อ
24	การเริ่มทํางานคอมเพรสเซอร์ทํางานล้มเหลว	โมดลับเคลื่อนตรวจพบการเริ่มทํางานของคอมเพรสเซอร์ล้ม เหัว หรือการเดินสายคอมเพรสเซอร์ผิดพลาด	ไม่สามารถกลับมาทํางานต่อ
25	กระแลไฟฟ้าอินพุตของโมดลับเคลื่อนสูงเกิน	กระแสไฟฟ้าอินพุตของโมดลับเคลื่อนของคอมเพรสเซอร์สูงกําการตั้งค้า EEPROM (ลําหรับรายละเอียด) โปรต์ครูมีเอ็อมเครื่อง) สื่อค้าเกิดขึ้น 3 ครั้งใน 1 ชั่วโมง	ไม่สามารถกลับมาทํางานต่อ
26	ไม่มีเพสของโมดลับเคลื่อน	ขาดเพสของการจ่ายกระแลไฟฟ้าโมดลับเคลื่อน (แบบจําเพส)	ไม่สามารถกลับมาทํางานต่อ
27	วงจรรุ่มภาวะแลไฟฟ้าอินพุตติดพลาด	วงจรรุ่มภาวะแลไฟฟ้าอินพุตของโมดลับเคลื่อนเสียหาย	ไม่สามารถกลับมาทํางานต่อ
28	ไม่มีการเดินสายไฟของคอมเพรสเซอร์	ไม่มีการเดินสายระหว่างคอมเพรสเซอร์กับโมดลับเคลื่อนของมันเอง	ไม่สามารถกลับมาทํางานต่อ
รหัสความผิดตลาด	คําอธิบายอาการผิดปกติ	การวิเคราะห์สาเหตุ	หมายเหตุ
29	โมดูลขับเคลื่อนคอมเพราะเชอร์ ตรวจสอบกระแลเกินของคอมเพราะเชอร์	โมดูลขับเคลื่อนคอมเพราะเชอร์ ตรวจสอบกระแลเกินของคอมเพราะเชอร์เพส U หรือ V หรือ W ที่ตรวจสอบ (ลําหรับรายละเอียด โปรดตู้มีอช่อมเครื่อง)	ไม่สามารถกลับมาทํางานต่อ
30	เซ็นเซอร์ตรวจจับอุณหภูมิแวดล้อมของโมดูลขับเคลื่อนผิดปกติ	อุณหภูมิที่ตรวจสอบไม่อยู่ในช่วง -25°C ถึง 150°C	กลับมาทํางานต่อได้
31	เซ็นเซอร์ตรวจจับอุณหภูมิคอนเตนเซอร์กลาง TC ผิดปกติ	อุณหภูมิที่ตรวจสอบไม่อยู่ในช่วง -55°C ถึง 90°C	กลับมาทํางานต่อได้
32	สวัตช์แรงดันสูงผิดปกติ	หลังจากคอมเพรสเซอร์ทํางานเป็นเวลา 3 นาที สวัตช์จะถูกตรวจสอบวงจรเปิดเป็นเวลา 30 วินาที ล้อความผิดพลาด หากเกิดขึ้น 3 ครั้งใน 1 ซั่วโมง	ไม่สามารถกลับมาทํางานต่อ
33	สวัตช์แรงดันตําผิดปกติ	หลังจากคอมเพรสเซอร์ทํางานเป็นเวลา 3 นาที ตรวจสอบว่ามีการยกเลิกการเซื่อมต่อสวัตช์เป็นเวลา 60 วินาที หรือไม่ได้เซื่อมต่อเป็นเวลา 30 วินาทีเมื่อสแตนด้วย	ไม่สามารถกลับมาทํางานต่อ
34	การป้องกันอุณหภูมิของคอนเตนเซอร์ภายนอกอาคาร TC สูงเกินไป	ค่าอุณหภูมิสูงสุดของ Tc และ Te คือ มากกว่า 65°C ล้อความผิดพลาด ถ้าเกิดขึ้น 3 ครั้งใน 30 นาที	ไม่สามารถกลับมาทํางานต่อ
35	การป้องกันแรงดันตําของระบบ	ค่าอุณหภูมิตําสุดของท่อย่างยืนนาคาร Trm และภายนอกอาคาร Ts ตํากว่า -45°C ที่โหมดตําความเย็น หรือค่าอุณหภูมิตําสุดของภายนอกอาคาร Tc และภายนอกอาคาร Te ตํากว่า -45°C ที่โหมดการทําความร้อน	ไม่สามารถกลับมาทํางานต่อ
หมายเหตุ: 1. LED3 ของแฝวงจรควบคุมภายนอกอาคาร และจรทัลข้อผิดพลาดภายนอกอาคาร ตัวอย่างเช่น รหัสข้อผิดพลาด 12, LED3 จะแสดง 12 และะพริบต่อไป2. ไม่สามารถคืนมาทํางานต่อ หมายถึง ข้อผิดพลาดจะไม่หายไป เว้นแต่ว่าจะ a. แก้ใช้จรจัยที่ให้เกิดความผิดพลาด b. ตัดการจํากระแลไฟฟ้าi และเซื่อมต่อกระแสไฟฟ้าอีกครั้งหลังจากผ่านไปครูห์นึ่ง3. ตัวเครื่องภายในอาคารสามารถระบุหัสความผิดปกติภายนอกอาคารได้เซนกัน โปรดตูวิธีการจากคู่มีอของตัวเครื่องภายในอาคาร หรือวิธีแก้ใช้ปัญหาตัวเครื่องภายในอาคาร

การทดสอบการเดินเครื่อง

หัวข้อการตรวจสอบ

เครื่องอินตอร์.1

• ฟังก์ชันการฟางานที่ปุ่มกดทร์โมทควบคุมใช้เป็นปกติหรือไม่?
• ไฟ LED ติดทุกดวงเป็นปกติหรือไม่?
• บานสวิงมีการ์กระจายลมเป็นปกติหรือไม่?
• นิทิ่งไหลออกเป็นปกติหรือไม่?

นอั relยอคงอรี่ค.2

• มีเสียงดังผิดปกติ หรือการสันสนทื่อนระหว่างการพิจานหรือไม่?
• มีเสียงดัง ลม หรือติงไปรบกวนเพื่อนบ้านหรือไม่?
• นิยารัวหรือไม่?

ข้าคฏลปานะนแอ้ข

อธิบายรายละเอียดต้านล่างต่อไปนี้แก่ลูกค้าเกี่ยวกับคู่มือการใช้งาน:

(1) วิธีการเปิด-ปิดเครื่อง การฟางาน การปรับอุณหภูมิ ตั้งเวลา การปรับระดับแรงลมและการใช้งานร์โมทควบคุม
(2) การถอดล้างฟิวเตอร์เครื่องปรับอากาศและ弥补สวิง
(3) ให้คู่มือการติดตั้งและการใช้งานต่อลูกค้า

เครื่องปรับอากาศ	ความสามารถทําความเย็น	พิกัดกระแสไฟฟ้า	พิกัดกําลังไฟฟ้า	เครื่องปรับอากาศภายใน				เครื่องปรับอากาศภายนอก
				สูงH(mm)	กว้างW(mm)	ลึกD(mm)	น้ําหนักสุทธิ(kg)	สูงH(mm)	กว้างW(mm)	ลึกD(mm)	น้ําหนักสุทธิ(kg)
HCFI-13CSR32	3.84.699	906801000230	2655380027	530
HCFI-18CSR32	5.36.441	5146801000230	266148203	3837
HCFI-25CSR32	7.3	12.42	2433	680	1325	230	33.5	614	820	338	38
HCFI-30CSR32	8.6	12.88	3050	680	1325	230	33.5	762	920	385	57
HCFI-30DSR32	8.6	12.88	3050	680	1325	230	33.5	762	920	385	55
HCFI-36CSR32	10.2	16.7	3617	680	1325	230	33.5	840	948	340	66
HCFI-36DSR32	10.2	16.7	3617	680	1325	230	33.5	762	920	385	59
HCFI-36CTR32	10.2	6.04	3617	680	1325	230	33.5	840	948	340	66
HCFI-36DTR32	10.2	6.04	3617	680	1325	230	33.5	762	920	385	59
HCFI-40CSR32	11.6	18.92	4114	680	1650	230	41.8	965	950	370	76
HCFI-40CTR33	11.6	6.57	4114	680	1650	230	41.8	965	950	370	76

Haier

บริษัท ไอเออร์ อีเลคทรีคอล เอพพลุยมุ Jeนซ์ (ประเทศไทย) จํากัด

90 อาคารชีต์บเนิลย การวุฒอร์ ตึกเอ ชั้นที่ 42 ถนนรัฐตาภิษะก แขวงห้วยขวาง เงศห้วยขวาง กทม 10310

Insคืนที่: 0-2684-3999 Insสตส: 0-2684-3900
