คู่มือผู้ใช้ AN-PAC07C1 Aconatic

คู่มือการใช้งานผลิตภัณฑ์แอร์เคลื่อนที่

^1

AN-PAC07C1

โปรดอ่านคู่มือผู้ใช้น้อย่างละเอียดเพื่อให้แน่ใจว่าการใช้งานการบํารุงรักษาและการติดตั้งถูกต้อง

ญัตราส

1. การรับรู้เรื่องความปลอดภัย

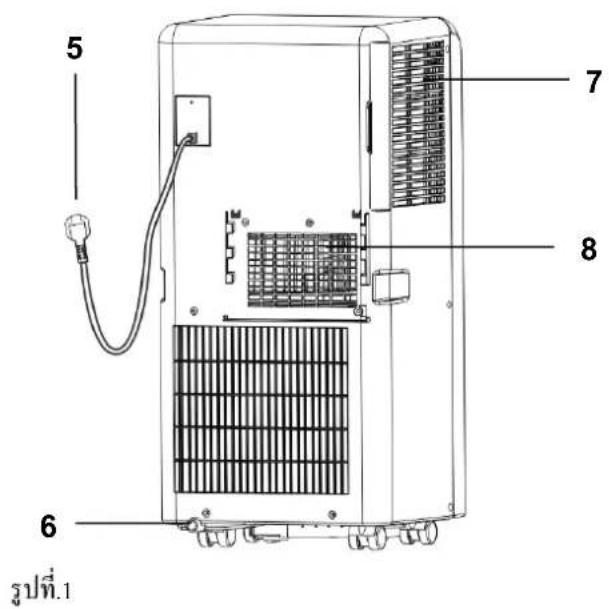

2. ชื่อชิ้นส่วน 12
3. ยุปกรณ์เสริม 12

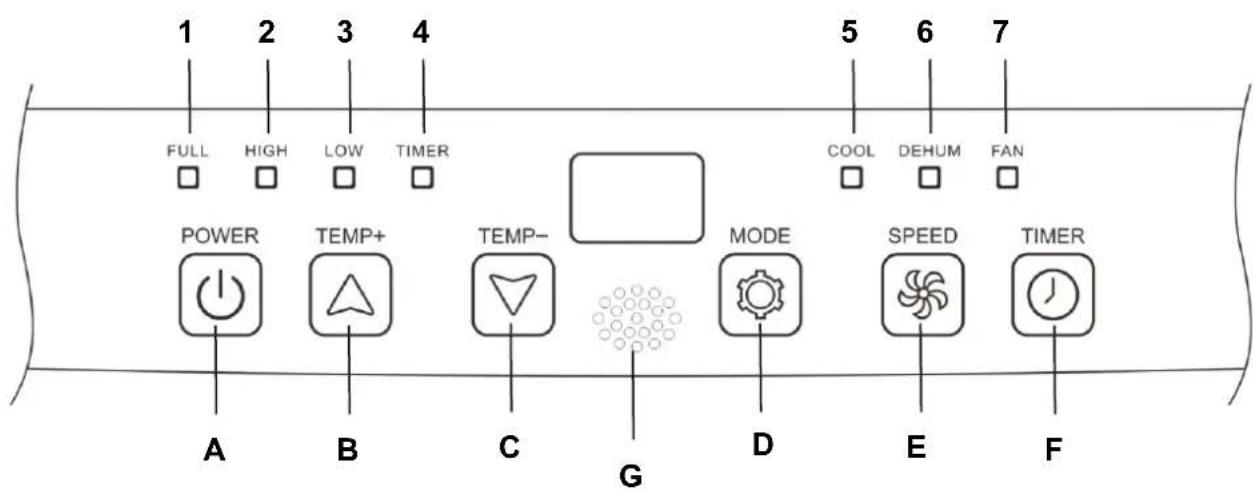

4. ลักษณะและหน้าที่ของแผงควบคุม 13
5. ลักษณะและหน้าที่ของรีโมทคอนโทรล 14

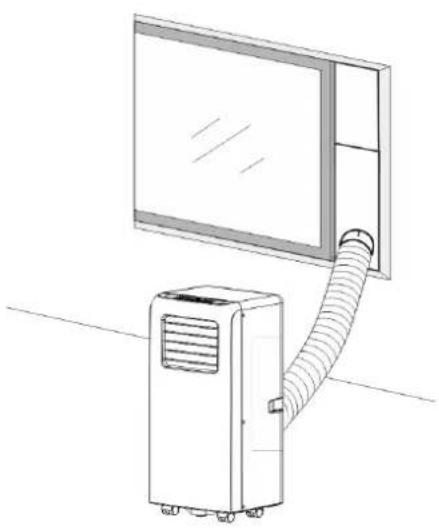

6. แนะนําการดำเนินงาน 15
7. ค่าอธิบายการติดตั้ง 17
8. คําอธิบายการปํารุงรักษา 19
9. การแก้ไขปัญหา 20

1. การรับรู้เรื่องความปลอดภัย

อัช ถามยูคำส !
โปรดอย่าติดตั้งหรือใช้เครื่องปรับอากาศแบบพกพาก่อนที่คุณจะอ่านดูมือนี้อย่างละเอียด
โปรดเก็บลูมือการใช้งานนี้ไว้เพื่อการรับประกันผลิตภัณฑ์ในที่สุดและเพื่อใช้อ้างอิงในอนาคต
คําเตือน
ห้ามใช้วิธีเร่งกระบวนการละลายน้ำแข็งหรือ那一ความสะอาดนอกเหนือไปจากที่แนะนําโดยผู้ผลิตต้องเก็บเครื่องใช้ไฟฟ้าไว้ในห้องที่ไม่มีแหล่งกําเนิดประกายไฟอย่างต่อเนื่อง(ตัวอย่างช่น เปลวไฟ เครื่องใช้แก้ส หรือเครื่อง那一ความร้อนไฟฟ้า) ห้ามเจาะหรือผา
โปรดทราบว่าสาร那一ความเย็นอาจไม่มีกลิ่น
•ต้องติดตั้งใช้งานและจัดเก็บเครื่องใช้ในห้องที่มีพื้นที่ขนาดใหญ่กว่า X (m2)
รุ่นลินค้า	X (m2)
5000Btu/h,7000Btu/h,8000Btu/h	4
9000Btu/h,10000Btu/h,10500Btu/h	12
12000Btu/h,14000,16000Btu/h,18000Btu/h	15

คำเตือนเกี่ยวกับการใช้น้ำยาแอร์ รุ่น R290

ข้อมูลเฉพาะเกี่ยวกับเครื่องใช้ที่มีก็ซทำความเย็น R290

• จำนวนคําเตือนทั้งหมดอย่างละเอียด
• เมื่อละลายน้ำแข็งและทำความสะอาดเครื่องใช้ไฟฟ้าหаемาใช้เครื่องมืออื่นใดนอกเหนือจากที่ บริษัทผู้ผลิตแนะนํา

• ต้องวางเครื่องใช้ไฟฟ้าในบริเวณที่ไม่มีแหล่งจุดระเบิดอย่างต่อเนื่อง (ตัวอย่างเช่นเปลวไฟแท้สหรือเครื่องใช้ไฟฟ้าที่กลังทำงานอยู่)

• ผเม้ำหะลSerajเม้าห

• เครื่องใช้น้มี Y g (ดูฉลากด้านหลังของหน่วย) ของก๊าซทําความเย็น R290
  • R290 เป็นกําช封面ความเย็นที่สอดคล้องกับคําสั่งของยูโรปเกี่ยวกับสิ่งแวดล้อม อย่าเจาะส่วนใดส่วนหนึ่งของจรสาร封面ความเย็น
• หากติดตั้งใช้งานหรือจัดเก็บเครื่องใช้ไฟฟ้าในบริเวณที่ไม่มีการระบายอากาศต้องออกแบบห้อง เพื่อป้องกันการร่ววไหลของสารทำความเย็น ซึ่งส่งผลให้เกิดความเสี่ยงต่อการเกิดไฟไหมหัวธุ์การระเบิด เนื่องจากการจุดระเบิดของสารทำความเย็นที่เกิดจากเครื่องทำความร้อนไฟฟ้า เตาหรือ แหล่งจุดระเบิดอื่น ๆ
• ต้องจัดเก็บเครื่องใช้ในลักษณะที่ป้องกันกลไกขัดข้อง
• บุคคลที่ดำเนินการหรือทำงานเกี่ยวกับวงจรสารทำความเย็นจะต้องได้รับการรับรองพี่เหมาะสม ซึ่งออกโดยองค์กรที่ได้รับการรับรอง ซึ่งรับรองความสามารถในการจัดการสารทำความเย็นตามการประเมินเฉพาะที่รับรองโดยสมาคมในอุตสาหกรรม
• การช่อมแซมจะต้องดำเนินการตามคำแนะนำจาก บริษัทผู้ผลิตการบํารุงรักษาและการช่อมแซมที่ต้องการความช่วยเหลือจากบุคลากร ที่มีคุณสมบัติเหมาะสมอื่น ๆ จะต้องดำเนินการภายใต้การดูแลของบุคคลที่ระบุไว้ในการใช้สารทำความเย็นที่ติดไฟ
• ท่อที่เชื่อมต่อกับเครื่องใช้ไฟฟ้าจะต้องไม่มีแหล่งกำหนดประกายไฟ

คำแนะนำต้านความปลอดภัยทั่วไป

1. เครื่องใช้สำหรับใช้ภายในอาคารเท่านั้น
2. อย่าใช้เครื่องบนซื้อกเก็ตที่ซ่อมแซมหรือติดตั้งไม่ถูกต้อง
3. อย่าใช้เครื่องให้ปฏิบัติตามข้อควรระวังเหล่านี้:

ก:ใกล้แหล่งกำหนดไฟ
ข: บริเวณที่น้ำมันมักจะกระเดื่น
ค: บริเวณที่โดนแสงแคดโดยตรง

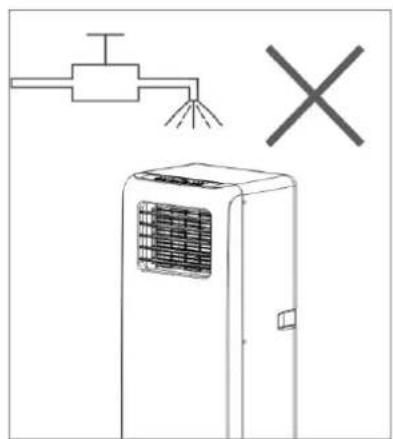

ง: บริเวณที่น้ำอาจกระเช็น
จ:ไกลอ่างอาบน้ำซักผ้าฝากบัวหรือสระวัยน้ำ

1. อย่าสอดนี้เข้าไปในช่องสม โปรดดูแลเด็ก ๆ เป็นพิเศษและเตือนเด็กถึงความอันตรายที่จะเกิดขึ้น

2. ยืนที่ชื่อแนะขนส งและจัดเก็บเพื่อให้คอมเพราะเซอร์อยู่ในดำเนําหน่งที่เหมาะสม

3. ก่อนทำความสะอาดเครื่องปรับอากาศ ควรปี ดหรือถอดปลักไฟทุกครั้ง

4. เมื่อเคลื่อนย้ายเครื่องปรับอากาศ ให้ปี ดและถอดเผฆ่อยไฟฟุกครั้งและเคลื่อนตัวซ้าฯ

5. เพื่อหลักเลี่ยงความเป็นไปได้ที่จิสตั้งพิบดิจากอัคคีภัย จะต้องไม่ปี ต่อเครื่องปรับอากาศ

6. เต้ารับเครื่องปรับอากาศทั้งหมดต้องเป็นไปตามข้อกำหนดด้านความปลอดภัยไฟฟ้าในท้องถิ่น หากจำเป็นโปรดตรวจสอบข้อกำหนด

7. เด็กควรได้รับการดูแลเพื่อให้นี่ใจว่าพวกเข้าไม่เล่นกับเครื่องใช้ไฟฟ้า

8. หากสายไฟข้ารุด ต้องเปลี่ยน โดยผู้ผลิตตัวแทนบริการหรือบุคคลที่มีคุณสมบัติใกล้เคียงกันเพื่อหลักเลี่ยงอันตราย

9. เด็กอายุตั้งแต่8ปี ขึ้นไปสามารถใช้เครื่องใช้ไฟฟ้านีและบุคลลที่มีความสามารถท่า workspaceสัมผัส

หรือจิตใจลดลงหรือขาดประสบการณ์และความรู้ หากได้รับการดูแลหรือคำแนะนำเกี่ยวกับการใช้เครื่องอย่างปลอดภัย เข้าใจ และอันตรายที่เกี่ยวข้อง รวมถึงห้ามเด็กเล่นกับเครื่องนี้และห้ามเด็กทำความสะอาด บํารุงรักษาเครื่องโดยไม่มผู้ดูแล

13.เครื่องจะต้องติดตั้งตามข้อบังคับการเดินสายไฟของประเทศ

1. รายละเอียดประเภทและพิกัดของฟ้าวส์: T, 250V AC, 2A หรือสูงกว่า

2. การรีไซเคิล

เครื่องหมายนี้บ่งชี้ว่าไม่ควรกำจัดผลิตภัณฑ์นี้รวมกับของเสียจากครัวเรือนอื่น ๆ ทั่วsthภาพยุโรป เพื่อป้องกันอันตรายที่อาจเกิดขึ้นต่อ สิ่งแวดล้อมหรือสุขภาพของมนุษย์จากการกำจัดขยะที่ไม่มีการควบคุมให้รไชเคลอย่างมีความรับผิดชอบเพื่อส่งเสริมการนำทรัพยากรวัสดุ กลับมาใช้ใหม่อย่างยั่งยืนในการส่งคืนอุปกรณ์ที่ใช้แล้ว โปรดใช้ระบบการส่งคืนและการรวบรวมหรือติดต่อร้านค้าปลีกที่ชื่อผลิตภัณฑ์ ช่วง สามารถนําผลิตภัณฑ์นี้ไปรีไชเคิลได้อย่างปลอดภัยต่อสิ่งแวดล้อม

1. ติดต่อช่างบริการที่ได้รับอนุญาตเพื่อช่อมแซมหรือบำรุงรักษาเครื่องนี้

2. อย่าดึงทำให้เสียรูปหรือคัดแปลงสายไฟหรือจุ่มลงในน้ำ การดึงหรือใช้สายไฟในทางที่ผิดอาจส่งผลให้เครื่องเสียหายและ

ทำให้เกิดไฟฟ้าชื่อตได้

1. ต้องปฏิบัติตามกฎข้อบังคับด้านก้าชแห่งชาติ

2. เก็บช่องระบายอากาศให้ปราศจากสิ่งกัดขวาง

3. บุคคลใต้ตามที่มีส่วนเกี่ยวข้องกับการทำงานหรือทำการเจาะเข้าไปในวงจรสารทำความเย็น ควรมีใบรับรองที่ถูกต้องในปัจจุบันจากหน่วยงานประเมินที่ได้รับการรับรองในอุตสาหกรรม ซึ่งอนุญาตให้มีความสามารถในการจัดการกับสารทำความเย็นได้อย่างปลอดภัย ตามข้อกำหนดการประเมินที่ได้รับการยอมรับในอุตสาหกรรม

21.การให้บริการจะดำเนินการตามคำแนะนำของผู้ผลิตอุปกรณ์เท่านั้น การบํารุงรักษาและการช่อมแซมที่ต้องได้รับความช่วยเหลือจากบุคลากรที่มีความเชี่ยวชาญอื่น ๆ จะต้องดำเนินการภายใต้การดูแลของบุคคลที่มีความสามารถในการใช้สารทำความเย็นไวไฟ

1. อย่าใช้งานหรือหยุดเครื่องโดยการเสียบหรือดึงปลักไฟออกเพราะ อาจจะทำให้เกิดไฟฟ้าซ่อดหรือไฟไหมี้เนื่องจากการสร้างความร้อน

2. อดปลักเครื่องหากมีเสียงแปลก ๆ กลิ่นหรือควันมาจากตัวเครื่อง

-หากชั้นส่วนใดเสียหายโปรดติดต่อตัวแทนจำหน่ายหรือร้านซ่อมที่กำหนด

- ในกรณีที่เกิดความเสียหายโปรแกรมปิดสวิทย์แอร์ถอดปลักไฟ และติดต่อตัวแทนจำนวนยหรือร้านช่อมที่กำหนด

-ไม่ว่าในกรณีใดสายไฟจะต้องต่อสายดินอย่างแน่นหนา

- เพื่อหลีกเลี่ยงความเป็นไปได้ที่จะเกิดอันตรายหากสายไฟเสียหายโปรดปิดสวัตซ์แอร์และถอดแหล่งจ่ายไฟ ต้องเปลี่ยนจากตัวแทนจำหน่าย หรือร้านช่อมที่กำหนด

คำแนะนำสำหรับการช่อมแซมลุปกรณ์ที่มี R290

1 ไว้ identities Ne

1.1 ทุนพบอสจวรต

ก่อนที่จะเริ่มทำงานในระบบที่มีสารทำความเย็นที่ติดไฟได้จำเป็นต้องมีการตรวจสอบความปลอดภัยเพื่อให้น่าใจว่าความเสี่ยงจากการจุดระเบิด จะลดลง สำหรับการซ่อมแซมระบบทำความเย็นต้องปฏิบัติตามข้อควรระวังต่อไปนี้ก่อนที่จะดำเนินการต่อท่อในระบบ

1.2 ขั้นตอนการทำงาน

งานจะต้องดำเนินการภายใต้ขั้นตอนการควบคุมเพื่อลดความเสี่ยงของก้าชหรือ interestsที่ตัดไฟได้ในขณะที่ำลังดำเนินงาน

1.3 พื้นที่ทำงานทั่วไป

พนักงานซ่อมบํารุงและคนอื่น ๆ ที่ทำงานในพื้นที่ทั้งหมดจะได้รับคําแนะนําเกี่ยวกับลักษณะของงานที่กําสังดําเนินการ หลีกเลี่ยงการทำงาน ในที่อับอากาศพื้นที่รอบ ๆ พื้นที่ทำงานจะถูกแบ่งออก ตรวจสอบให้แน่ใจว่าสภาพภายในพื้นที่ปลอดภัยโดยการควบคุมของวัสดุไวไฟ

1.4 การตรวจสอบว่ามีสารทำความเย็นหรือไม่

ต้องตรวจสอบพื้นที่ด้วยเครื่องตรวจจับสารทำความเย็นที่เหมาะสมก่อน และระหว่างการทำงานเพื่อให้แน่ใจว่าช่างเทคนิคทราบถึงบรรยากาศที่ อาจติดไฟได้ ตรวจสอบให้แน่ใจว่าอุปกรณ์ตักจับรอยร่วงที่ใช้นั้นเหมาะสมำหรับใช้ยูสารทำความเย็นที่ติดไฟได้เช่น ไม่ปิดผนึกอย่างเพียงพอหรือ าสตีคอลป

1.5 การมีถังดับเพลิง

หากต้องทำงานที่ร้อนกับอุปกรณ์ทำความเย็นหรือขึ้นส่วนที่เกี่ยวข้องต้องมีอุปกรณ์ตับเพลิงที่เป็นกรรมสิทธิ์ไว้ให้พร้อม มีผงแห่งหรือเครื่อง ดับเพลิง CO 2 ติดกับพื้นที่ชาร์จ

1.6 ไม่มีแหล่งจุดระเบิด

ห้ามมิให้ผู้ใดทำงานที่เกี่ยวข้องกับระบบทำความเย็นซึ่งเกี่ยวข้องกับการเปิด(seยงานท่อใด ๆ ที่มีหรือมีสารทำความเย็นต์ติดไฟได้จะต้องใช้แหล่งที่มาของการจุดระเบิดในลักษณะที่อาจนำไปสู่ความเสี่ยงต่อการเกิดไฟไหม้หรือการระเบิด แหล่งจุดติดไฟที่เป็นไปได้ทั้งหมดรวมถึงการสูบบุหร์ควรเก็บไว้ให้ห่างจากสถานที่ติดตั้งช่อมแซมถอด และกำจัดทั้งให้เพียงพอในระหว่างที่สารทำความเย็น

ที่ติดไฟได้อาจถูกปล่อยออกสู่พื้นที่โดยรอบ ก่อนเริ่มงานจะต้องสำวจพื้นที่รอบ ๆ อุปกรณ์เพื่อให้นeníใจว่าไม่มีอันตรายจากการติดไฟ หรือความเสี่ยงจากการจุดระเบิดและ Storageรับสนุนบุหรี่

1.7 พื้นที่ระบายอากาศ

ตรวจสอบให้แน่ใจว่าพื้นที่อยู่ในที่Flowหรือมีอากาศล่ายเทเพียงพอก่อนที่จะบุกเข้าไปในระบบหรือทำงานทร้อน ระดับของการระบายอากาศจะต้องดําเนินต่อไปในช่วงที่มีการดำเนินงาน การระบายอากาศควรกระจายสารทำความเย็นที่ปล่อยออกมาอย่างปลอดภัยและควรขับออกจาก ภายนอกสู่ชั้นบรรยายภาค

1.8 ตรวจสอบอุปกรณ์ทำความเย็น

ในกรณีที่มีการเปลี่ยนชั้นส่วนไฟฟ้าอุปกรณ์จะต้องเหมาะสมกับวัตถุประสงค์และคุณสมบัติที่ถูกต้อง ต้องปฏิบัติตามหลักเกณฑ์การบํารุงรักษา และการบริการของผู้ผลิตตลอดเวลา หากมีข้อสงสัยโปรดปรึกษาฝ่ายเทคนิคของผู้ผลิตเพื่อขอความช่วยเหลือ การตรวจสอบต่อไปนี้จะนําไปใช้ กับการติดตั้งโดยใช้สารทำความเย็นที่ติดไฟได้ขนาดของประจุจะเป็นไปตามขนาดห้องที่ติดตั้งซิ้นส่วนสารทำความเย็น เครื่องจักรและช่อง ระบายอากาศทำงานอย่างเพียงพอและไม่มีสิ่งคีดวาง หากมีการใช้วงจรทำความเย็นทางอ้อมจะต้องตรวจสอบวงจรทุศิยภูมิว่ามีสารทำความเย็น หรือไม่ การทำเครื่องหมายบนอุปกรณ์ยังคงสามารถมองเห็นได้และชัดเจน เครื่องหมายและเครื่องหมายที่อ่านไม่ออกจะต้องได้รับการแก้ไข ท่อ หรือส่วนประกอบทำความเย็นได้รับการติดตั้งในดำเนําหน่งที่ไม่น่าจะสัมผัสกับสารใด ๆ ที่อาจกดกร่อนสารทำความเย็นที่มีส่วนประกอบเว้นแต่ ส่วนประกอบจะสร้างจากวัสดุที่ทนต่อการสึกกร่อน โดยเนื้อแท้หรือได้รับการปกป้องอย่างเหมาะสมจากการสึกกร่อน

1.9 ตรวจสอบอุปกรณีไฟฟ้า

การช่อมแซมและบํารุงรักษาอุปกรณ์ไฟฟ้าจะรวมถึงการตรวจสอบความปลอดภัยเบื้องต้นและขั้นตอนการตรวจสอบส่วนประกอบ หากมี ข้อผิดพลาดที่อาจส่งผลต่อความปลอดภัยจะไม่มีการเชื่อมต่อแหล่งจ่ายไฟฟ้าเข้ากับวงจรนกว่าจะได้รับการจัดการที่น่าพอใจ หากไม่สามารถ แก้ไขข้อผิดพลาดได้ทันที่แต่จำเป็นต้องดำเนินการต่อไปจะต้องใช้วธีแก้ปัญหาชั่วคราวที่เพียงพอ จะต้องรายงานไปยังเจ้าของอุปกรณ์เพื่อให้ทุก ฝ่ายได้รับคำเนะนำ

การตรวจสอบความปลอดภัยเบื้องต้นจะรวมถึง: ตัวเก็บประจุจะถูกปล่อยออกมา: สิ่งนี้จะต้องทำอย่างปลอดภัยเพื่อหลีกลี่ยงความเป็นไปได้ที่จะ เกิดประกายไฟ ไม่มีการเปิดเผยส่วนประกอบไฟฟ้าและสายไฟขณะชาร์จุกคืนหรือล้างระบบ ว่ามีความต่อเนื่องของพันระโลก

2 การช่อมแซมส่วนประกอบที่ปิดสนิท

2.1 ในระหว่างการซ่อมแซมซิ้นส่วนที่ปิดสนิทอุปกรณ์ไฟฟ้าทั้งหมดจะต้องถูกตัดการเชื่อมต่อออกจากอุปกรณ์ที่ำลังทำงานอยู่ก่อนที่จะถอด事先

ปี ดที่ปิดสนิทออก ฯลฯ หากจำเป็น发酵ยึ่งที่จะต้องมีแหล่งจ่ายไฟฟ้าไปยังอุปกรณ์ในระหว่างการให้บริการรูปแบบการใช้งานอย่างถาวรของ การ ตรวจสอบรับการรู้จะต้องอยู่ในจุดวิกฤตที่สุดเพื่อเตือนถึงสถานการณ์ที่อาจเป็นอันตราย

2.2 ต้องให้ความสนใจเป็นพิเศษในสิ่งต่อไปนี้เพื่อให้แน่ใจว่าโดยการทำงานเกี่ยวกับไฟฟ้าส่วนประกอบปลอกไม่ได้รับการเปลี่ยนแปลงใน ลักษณะที่ส่งผลต่อระดับการป้องกันซึ่งจะรวมถึงความเสี่ยหายของสายเคบิลจำนวนการเชื่อมต่อที่มากเกินไปขั้วต่อไม่ได้才能够ข้อกำหนด ตั้งเดิมความเสี่ยหายต่อซีลการต่อที่ไม่ถูกต้อง ฯลฯ ตรวจสอบให้แน่ใจว่าติดตั้งอุปกรณ์อย่างแน่นหนา ตรวจสอบให้แน่ใจว่าซีลหรือวัสดุปิดผนึก ไม่ได้ย่อยสลายเพื่อที่จะไม่ำหน้าที่ป้องกันการซึมเข้าของบรรยายศาสไวไฟ ชั้นล่วนอะไหล่จะต้องเป็นไปตามข้อกำหนดของผู้ผลิต หมายเหตุ การใช้ชิลิกอนซีลแลนท์อาจยับยั้งประสิทธิภาพของการตรวจสอบจับการร่วมไหลบางประเภท

ผู้ตําปุ่นต้องไแยกส่วนประกอบที่ปลอดภัยจากภายในก่อนที่จะดำเนินการ

3 ซ่อมแซมส่วนประกอบที่ปลอดภัยโดยเฉพาะ

อย่าเพิ่มอุปกรณ์ใดๆ ให้วงจร โดยต้องแน่ใจว่าจะไม่เกินแรงดันไฟฟ้าและกระแสไฟฟ้าที่อนุญาตสำหรับอุปกรณ์ที่ใช้งาน ส่วนประกอบที่ปลอดภัยจากภายในเป็นเพียงประเภทเดียวที่สามารถใช้งานได้ในขณะที่อาศัยอยู่ในบรรยากาศที่ติดไฟได้ ซึ่งเครื่องทดสอบต้องอยู่ในระดับที่ถูกต้องเปลี่ยนส่วนประกอบด้วยชั้นส่วนที่ระบุโดยผู้ผลิตเท่านั้น ชั้นส่วนอื่น ๆ อาจส่งผลให้ สารทำความเย็นในบรรยากาศติดไฟได้จากการร่ว่ไหล

4 สายเคเบิล

ตรวจสอบว่าสายเคเบิลจะไม่สึกหรอการกัดกร่อนแรงกดที่มากเกินไป การต้นสะเทือนขอบคมหรือผลกระทบด้านสิ่งแวดล้อมอื่นๆ การตรวจสอบจะต้องคำนึงถึงผลกระทบของอายุการใช้งานหรือการสั้นสะเทือนอย่างต่อเนื่องจากแหล่งกำหนด เช่น คอมเพราะเซอร์หรือพัดลม

5 การตรวจสอบสารทำความเย็นที่ติดไฟได้

ไม่ว่าในกรณีใดๆ จะต้องไม่ใช้แหล่งที่มาของการจุดระเบิดในการค้นหาหรือการตรวจสอบจับการร่วมไหลของสารทำความเย็นไฟฉายไลด์ (หรือเครื่องตรวจจับอื่น ๆ โดยใช้เปลวไฟเปล่า) ห้ามใช้

6 วิธีการตรวจสอบขับการรั่วไหล

วิธีการตรวจสอบการรั่วไหลต่อไปนี้ถือเป็นที่ยอมรับสำหรับระบบที่มีสารทำความเย็นไวไฟ ต้องใช้เครื่องตรวจจับการรั่วไหลแบบอิเล็กทรอนิกส์ เพื่อตรวจสอบสารทำความเย็นที่ติดไฟได้แต่ความไวอาจไม่เพียงพอหรืออาจต้องทำการปรับเทียบใหม่ (อุปกรณ์ตรวจสอบจับต้องเป็นปรับเทียบใน บริเวณที่ปราศจากสารทำความเย็น) ตรวจสอบให้นแน่ใจว่าอุปกรณ์ตรวจสอบจับไม่ใช่แหล่งที่มาของจุดระเบิดและเหมาะสมำหรับสารทำความเย็นที่ใช้

ต้องตั้งค่าอุปกรณ์ตรวจจับการรั่ว ซึ่งเปอร์เซ็นต์ LFL ของสารทำความเย็นและจะต้องสอบเทียบกับสารทำความเย็นที่ใช้และยืนยันเปอร์ งอ์ตซีกีชาชที่เหมาะสม (สูงสุด 25%) ของเหลวตรวจจับการรั่วไหลเหมาะสมาหรับใช้กับสารทำความเย็นส่วนใหญ่ แต่ต้องหลีกเลี่ยงการใช้ผงซักฟอกที่มีคลอรีนเนื่องจากคลอรีนอาจทำปฏิกิริยากับสารทำความเย็นและกัดกร่อนท่อทองแดงที่ทำงาน หากสงสัยว่ามีการรั่วไหลให้ออด / ดับเปลวไฟที่เปล้อยเปล่าทั้งหมดหากพบการรั่วไหลของสารทำความเย็นซึ่งจำเป็นต้องมีการประสานสารทำความเย็นทั้งหมดจะถูกกู้ศึกษากระเบบหรือแยกตัวออก (โดยวิธีการปิดวาล์) ในส่วนหนึ่งของระบบจากระยะไกลจากการรั่วไหล จากนั้นไนไตรเจนที่ปราศจากออกซิเจน (OFN) จะถูกกําจัดออกทางระบบทั้งก่อนและระหว่างกระบวนการประสาน

7 การกำจัดและการย้าย

เมื่อเจาะเข้าไปในวงจรสารทำความยืนเพื่อทำการซ่อมแซมหรือเพื่อวัตถุประสงค์อื่นใด จะต้องใช้วธีการระบายอย่างไรก็ตามสิ่งสำคัญคือต้อง ปฏิบัติตามแนวปฏิบัติที่ดีที่สุดเนื่องจากความไวไฟเป็นส่งที่ต้องทำงานึงถึง ให้ปฏิบัติตามขั้นตอนต่อไปนี้ กําจัดสารทำความเย็น ล้างวงจรด้วยก้าซ เฉื่อย หลังจากนั้นย้ายและล้างอีกครั้งด้วยก้าซเมื่อย เปิดวงจร โดยการตัดหรือประสานประจุของสารทำความเย็นจะถูกกู้คืน ไปยังกระบอกสูบที่ ถูกต้องระบบจะต้อง "ล้าง" ด้วย OFN เพื่อทำให้หน่วยปลอดภัยกระบวนการนี้อาจต้องทำซ้ําหลาย ๆ ครั้งหаемาใช้อากาศอัดหรือออกซิเจนสำหรับ งานนี้การล้างจะทำได้โดยการทำลายสูญญาภาศในระบบด้วย OFN และเติมต่อไปเรื่อย ๆ จนกว่าจะได้ความดันในการทำงานจากนั้นระบายสู่' บรรยากาศ กระบวนการนี้ จะต้องทำซ้ําจนกว่าจะไม่มีสารทำความเย็นอยู่ ในระบบ เมื่อใช้ค่ํา OFN ขั้นสุดท้ายระบบจะระบายความร้อนลงไปที่ ความดันบรรยากาศเพื่อให้สามารถทำงานได้การดำเนินการนี้มีความสำคัญอยู่ うงยึ่งหากต้องมีการดำเนินการบัดกรีในท'อ ตรวจสอบให้แน่ใจว่า เต้ารับของปื้มสูญญาภาศไม่ได้อยู่ใกล้กับแหล่งจุดระเบิดใด ๆ และมีการระบายอากาศ

8 ขั้นตอนการชาร์จ

นอกเหนือจากขั้นตอนการชาร์จะแบบเดิมแล้วต้องปฏิบัติตามข้อกำหนดต่อไปนี้

• ตรวจสอบให้แน่ใจว่าไม่มีการปนเปื้อนของสารทำความเย็นที่แตกต่างกันเมื่อใช้อุปกรณ์ชาร์จ ท่อหรือเส้นต้องสั้นที่สุดเพื่อลดปริมาณสาร ทำความเย็นที่มื่อยู่ในสารทำความเย็น
• กระบอกสูบจะต้องตั้งตรง
• ตรวจสอบว่าระบบทำความเย็นต่อสายดินก่อนที่จะชาร์จะระบบด้วยสารทำความเย็น
• ติดป้ายกำกับระบบเมื่อการชาร์จเสร็จสมบูรณ์ (หากยังไม่ได้ดำเนินการ)
• ต้องใช้ความระมัดระวังอย่างมากไม่ให้เติมน้ำในระบบทำความเย็นมากเกินไปก่อนที่จะชาร์จะระบบใหม่จะต้องทดสอบแรงค้นด้วย OFN

ระบบจะรั่วทดสอบเมื่อเสร็จสื้นการชาร์จ แต่ท่อนที่จะทำการทดสอบต้องมีการติดตามผลการทดสอบการรั่วไหลดำเนินการท่อนออกจากไซต์

9 จในสตัตราก

ก่อนดำเนินการตามขั้นตอนนี้จำเป็นอย่างยิ่งที่ช่างเทคนิคจะต้องมีความคุ้นเคยอย่างสมบูรณ์ พร้อมอุปกรณ์และรายละเอียดทั้งหมดขอแน สำน แนวทางปฏิบัติที่ตี่เพื่อให้สารทำความเย็นทั้งหมดได้รับการกู้คืนอย่างปลอดภัย ก่อนที่งานจะดำเนินการจะต้องนำตัวอย่างนำมันและสารทำความ เย็นไปด้วยในกรณีที่จำเป็นต้องมีการวิเคราะห์ก่อนที่จะนำสารทำความเย็นกลับมาใช้ใหม่ ซึ่งจำเป็นอย่างยิ่งที่จะต้องมีพลังงานไฟฟ้าก่อนเริ่มงาน

ก) ทำความคุ้นเคยกับอุปกรณ์และการทำงานของอุปกรณ์

ข) แยกระบบค้วยไฟฟ้า

ค) ก่อนดำเนินการตามขั้นตอนต้องแน่ใจว่า: มีอุปกรณ์การจัดการเชิงกลสำหรับการจัดการถังสารทำความเย็นหากจำเป็น มีอุปกรณ์ป้องกัน ส่วนบุคคลทั้งหมดและใช้อย่างถูกต้อง กระบวนการกู้คืนได้รับการดูแลตลอดเวลาโดยผู้มีอํานาจ อุปกรณ์กู้คืนและกระบอกสูบเป็นไปตาม มาตรฐานที่เหมาะสม

ง) ปื้มระบบทำความเย็นลงถ้าเป็นไปได้

จ)หากไม่สามารถทำสุญญาศาสได้ให้สร้างท่อร่วมเพื่อให้สามารถนำสารทำความเย็นออกจากส่วนต่างๆของระบบได้

ถ) ตรวจสอบให้แน่ใจว่ากระบอกสูบตั้งอยู่ยนตาซังก่อนที่จะทำการกู้คืน

ซ) สตาร์ทเครื่องกู้คืนและดำเนินการตามลำแนะนำของผู้ผลิต

ซ) อย่าเติมกระบอกสูบมากเกินไป (ปริมาตรของเหลวไม่เกิน 80%)

๘) อย่าให้เกินแรงดันใช้งานสูงสุดของกระบอกสูบแม้เพียงชั่วคราว

ญ) เมื่อเติมกระบอกสูบอย่างถูกต้องและเสร็จสื่นกระบวนการตรวจสอบให้แน่ใจ

ให้อดกระบอกสูบและอุปกรณ์ออกจากที่ตั้งพันที่และทำการแยกทั้งหมด

วล้วบนอุปกรณ์ปีคอยู่

ถู) สารทำความเย็นที่ได้รับการกู้คืนจะต้องไม่ถูกชาร์จเข้าไปในระบบทำความเย็นอื่น

เว้นแต่จะได้รับการทำความสะอาดและตรวจสอบ

10 ภาสนติตราก

วิมข้อตระขั้นรถปุ่งได้รับสมพะศักสัญชูว่าจ้างและถูกล้างสารทำความเย็น ฉลากจะต้องลงวันที่และลงนาม ตรวจสอบให้นแน่ใจว่ามี ฉลากบนอุปกรณ์ที่ระบุว่าอุปกรณ์มีสารทำความเย็นที่ติดไฟได้

11 การกู้คืน

เมื่อนําสารทำความเย็นออกจากระบบไม่ว่าจะเพื่อการซ่อมปํารุงหรือการรู้ถุดนของแนะนําแนวทางปฏิบัติที่ดีว่าควรทำขัดสารทำความเย็นทั้งหมดอย่างปลอดภัย เมื่อก่ายโอนสารทำความเย็นลงในกระบอกสูบตรวจสอบให้แน่ใจว่ามีการใช้กระบอกสูบสำหรับการกู้คืนสารทำความเย็นที่เหมาะสมเท่านั้น ตรวจสอบให้แน่ใจว่ามีจำนวนกระบอกสูบที่ถูกต้องสำหรับการชาร์จะระบบทั้งหมด กระบอกสูบทั้งหมดที่จะใช้อุกกำหนดไว้สำหรับสารทำความเย็นที่กู้คืนและติดฉลากสำหรับสารทำความเย็นนั้น (เช่นกระบอกสูบพิเศษสำหรับการกู้คืนสารทำความเย็น) กระบอกสูบจะต้องมีววล์ระบายความดันและวล์วปิดที่เกี่ยวข้องในการทำงานที่ดี กระบอกสูบสำหรับการกู้คืนที่ว่างเปล่าจะถูกโยกย้ายและถ้าเป็นไปได้จะทำให้เย็นลงก่อนที่จะเกิดการกู้คืน อุปกรณ์กู้คืนต้องอยู่ในลำดับการทำงานที่ดีพร้อมด้วยชุดคำแนะナーเกี่ยวกับอุปกรณ์ที่อยู่ในมือและจะต้องเหมาะสมสำหรับการกู้คืนสารทำความเย็นที่ติดไฟได้นอกจากนี้ต้องมีชุดเครื่องชั่งน้ําหนักที่สอบเทียบแล้วและอยู่ในลำดับการทำงานที่ดี ท่อจะต้องสมบูรณ์พร้อมด้วยข้อต่อถอดที่ไม่มีการร่วาไหลและอยู่ในสภาพดี ก่อนใช้เครื่องกู้คืนตรวจสอบว่าเครื่องทำงานได้ดีได้รับการบํารุงรักษาอย่างเหมาะสมและอุปกรณ์ไฟฟ้าที่เกี่ยวข้องจะถูกปิดผนึกเพื่อป้องกันการจุดระเบิดในกรณีที่มีการปล่อยสารทำความเย็น ปรึกษาผู้ผลิตหากมีข้อสงสัย สารทำความเย็นที่กู้คืนจะถูกส่งกลับไปยังผู้จัดหาสารทำความเย็นในการกู้คืนที่ถูกต้องกระบอกสูบและบันทึกการถ่ายเทของเสียที่เกี่ยวข้องจัดเรียง อย่าผสมสารทำความเย็นในการกู้คืนหน่วยและโดยเฉพาะอย่างยิ่งไม่อยู่ในกระบอกสูบ

หากต้องถอดคอมเพราะเซอร์หร้อน้ํามันคอมเพราะเซอร์ออกตรวจสอบให้แน่ใจว่าได้รับการอพยฟไปยังระดับที่ยอมรับได้เพื่อให้แน่ใจว่าสารทำ ความเย็นที่ติดไฟไม่ได้ตกค้างอยู่ในน้ํามันหล่อลื่น กระบวนการอพยพจะต้องดำเนินการก่อนที่จะส่งคืนคอมเพราะเซอร์ไปยังชัพพลายเออร์ ต้องใช้ความร้อนไฟฟ้าไปยังตัวคอมเพราะเซอร์เท่านั้นเพื่อเร่งกระบวนการนี้ เมื่อน้ํามันถูกกระบายออกจากกระบบจะต้องดำเนินการอย่างปลอดภัย

ความสามารถของพนักงานบริการ

จำเป็นต้องมีการฝึกอบรมพิเศษเพิ่มเติมจากขั้นตอนการซ่อมแซมอุปกรณ์ทำความเย็นตามปกติเมื่ออุปกรณ์ที่มีสารทำความเย็นไวไฟได้รับ

ผลกระทบในหลายประเทศไทยการฝึกอบรมนี้ดำเนินการโดยของค์กรฝึกอบรมระดับชาติที่ได้รับการรับรองให้สอนมาตรฐานความสามารถแห่งชาติที่

เกี่ยวข้องซึ่งอาจกำหนดไว้ในกฎหมายความสามารถที่ทำได้วรไตรับการบันทึกไว้ด้วยใบรับรอง

การฝึกอบรม

การฝึกอบรมควรมีเนื้อหาดังต่อไปนี้:

ข้อมูลเกี่ยวกับศักยภาพในการระเบิดของสาร才能够เย็นไวไฟเพื่อแสดงว่าสารไวไฟอาจเป็นอันตรายเมื่อใช้งานโดยไม่ระมัดระวัง

ข้อมูลเกี่ยวกับแหล่งจุดระเบิดที่อาจเกิดขึ้นโดยเฉพาะอย่างยิ่งที่ไม่ชัดเจนเช่นไฟแข็คสวัตซ์ไฟเครื่องดูดฝุ่นเครื่องทำความร้อนไฟฟ้า

ข้อมูลเกี่ยวกับแนวคิดด้านความปลอดภัยต่างๆ:

ไม่มีการระบายอากาศ - ความปลอดภัยของเครื่องไม่ขึ้นอยู่กับการระบายอากาศของ

ที่อยู่อาศัย การปิดเครื่องหรือการเปิดตัวเครื่องไม่มีผลกระทบอย่างมีนัยสำคัญ

ความปลอดภัย: อย่างไรก็ตามเป็นไปได้ว่าสารทำความเย็นที่ร่ว่ไหลอาจสะสมอยู่ภายใน ซึ่งสิ่งที่แนบมาเป็นบรรยายศาสที่ติดไฟได้

และจะถูกปล่อยออกมาเมื่อเปิดกล่องหุ้ม

ศากอยาบะรู้ต

องวิที่ฟ้าฟื้นปัตถ์สัมของสรีบายอากาศของพื้นที่อยู่อาศัย ซึ่งการปิดเครื่อง

หรือการเปิด事先ปิดมีผลอย่างมาก

ในเรื่องความปลอดภัย ควรดูแลให้มีการระบายอากาศเพียงพอก่อน

ห้องระบายอากาศ - ความปลอดภัยของเครื่องใช้ไฟฟ้าชั้นอยู่กับการระบายอากาศของ

ห้อง. การปิดเครื่องหรือการเปิดตัวเครื่องไม่มีผลกระทบอย่างมีนัยสำคัญ

ความปลอดภัย ห้ามปิดการระบายอากาศของห้องในระหว่างขั้นตอนการซ่อมแซม

ข้อมูลเกี่ยวกับแนวคิดของส่วนประกอบที่ปิดสนิทและเปลือกปิดผนึก

ตามมาตรฐาน IEC 60079-15: 2010

ข้อมูลเกี่ยวกับขั้นตอนการทำงานที่ลูกต้อง:

ก) การว่าข้าง

- ตรวจสอบให้แน่ใจว่าพื้นที่มีเพียงพอสำหรับค่าสารทำความเย็นหรือการระบายอากาศ

ท่อประกอบในลักษณะที่ถูกต้อง

- เซ่อมต่อท่อนและทดสอบการรู้ว่าก่อนชาร์จด้วยสารทำความเย็น

- ตรวจสอบอุปกรณ์ความปลอดภัยก่อนเข้ารับบริการ

ข) าษกักรุงรำブラック

- อุปกรณ์พกพาต้องได้รับการช่อมแซมภายนอกหรือในห้องปฏิบัติการที่มีอุปกรณ์พิเศษสำหรับ

หน่วยบริการที่มีสาร才能够เย็นไว้ไฟ

- ตรวจสอบให้แน่ใจว่ามีการระบายอากาศเพียงพอในสถานที่ช่อม

- โปรดทราบว่าความผิดปกติของอุปกรณ์อาจเกิดจากการสูญเสียสารทำความเย็นและ สารทำความเย็นร่วงได้

- ปล่อยตัวเก็บประจุในลักษณะที่ไม่ก่อให้เกิดประกายไฟ ขั้นตอนมาตรฐานในการลัดวงจรขั้วของตัวเก็บประจุ

มักก่อให้เกิดประกายไฟ

- ประกอบกล่องปิดผนึกใหม่อย่างถูกต้อง หากซีลรวมใส่ให้เปลี่ยนใหม่

- ตรวจสอบอุปกรณ์ความปลอดภัยก่อนเข้ารับบริการ

ค) ช่อมแซม

- อุปกรณ์พกพาต้องได้รับการซ่อมแซมภายนอกหรือในห้องปฏิบัติการที่มีอุปกรณ์พิเศษ

สำหรับหน่วยบริการที่มีสารทำความเย็นไวไฟ

- ตรวจสอบให้แน่ใจว่ามีการระบายอากาศเพียงพอในสถานที่ช่อม

- โปรดทราบว่าความผิดปกติของอุปกรณ์อาจเกิดจากการสูญเสียสารทำความเย็นและ สารทำความเย็นร่วงได้

- ปล่อยตัวเก็บประจุในลักษณะที่ไม่ก่อให้เกิดประกายไฟ

- เมื่อจำเป็นต้องมีการประสานขั้นตอนต่อไปนี้จะต้องดำเนินการตามลำดับที่ลูกต้อง:

- ถอดสารทำความเย็น หากไม่จำเป็นต้องกู้คืนตามข้อบังคับของประเทศไทยให้ระบายเอกสารทำความเย็นออกผู้ตายนอก

ระวังอย่าให้สารทำความเย็นระบายออกอันตรายใด ๆ หากมีข้อสงสัยควรให้คนหนึ่งเป็นคนเฝ้าเต้าเสียบคอยดูแลเป็นพิเศษ

สารทำความเย็นที่ระบาย息息相关ไม่ลอยกลับเข้าไปในอาคาร

- ย้ายวงจรสารทำความเย็น

-ล้างจรสารทำความเย็นด้วยในโทรศัมเป็นเวลา5นาที

- ย้ายวงจรสารทำความเย็นอีกครั้ง

- ถอดชั้นส่วนที่จะเปลี่ยนโดยการตัดไม่ใช่ค้วยปลวไฟ

- คุจง tails ขี้ด้วยในโทรศเจนในระหว่างขั้นตอน

- ทำการทดสอบการรั่วก่อนชาร์จด้วยสารทำความเย็น

- ประกอบกล่องปิดผนึกใหม่อย่างถูกต้อง หากซืลรวมใส่ให้เปลี่ยนใหม่

- ตรวจสอบอุปกรณ์ความปลอดภัยก่อนเข้ารับบริการ

ง) การลอตอุปกรณ์

- หากความปลอดภัยได้รับผลกระทบเมื่อนำอุปกรณ์ออกจากบริการสารทำความเย็น

ค่าใช้จ่ายจะถูกลบอลอกก่อนที่จะออตอุปกรณ์

- ตรวจสอบให้แน่ใจว่ามีการระบายอากาศเพียงพอที่ตําแหน่งอุปกรณ์

- โปรดทราบว่าความผิดปกติของอุปกรณ์อาจเกิดจากการสูญเสียสารทำความเย็นและ สารทำความเย็นร่วงได้

- ปล่อยตัวเก็บประจุในลักษณะที่ไม่ก่อให้เกิดประกายไฟ

- อลดสารทำความเย็น หากไม่จำเป็นต้องกู้คืนตามข้อบังคับของประเทศไทยให้ระบายเอกสารทำความเย็นออกสู่ภายนอก

ระวัจอย่าให้สารทำความเย็นที่ระบายออกมาเกิดขึ้นอันตราย. หากมีข้อสงสัยควรให้คนหนึ่งคนเฝ้าเต้าเสียบใช้ความระมัดระวัง

เป็นพิเศษในการระบายน้ำสารทำความแข็จไม่ลอยกลับเข้าไปในอาคาร

- ย้ายวงจรสารทำความเย็น

- ทำความสะอาดวงจรสารทำความเย็นค้วยในไตรเจนเป็นเวลา 5 นาที

- ย้ายวงจรสารทำความเย็นอีกครั้ง

- เติมในโทรศเจนให้เต็มความดันบรรยายภาศ

-ติดฉลากบนอุปกรณ์ที่นำสารทำความเย็นออก

จ) การกำจัด

- ตรวจสอบให้แน่ใจว่ามีการระบายอากาศเพียงพอในสถานทัตตั้ง

- ถอดสารทำความเย็น หากไม่จำเป็นต้องกู้คืนตามข้อบังคับของประเทศไทย有限责任ออกสารทำความเย็นออกสู่ภายนอก

ระวั้งอย่าให้สารทำความเย็นที่ระบายออกมาเกิดขึ้น หากมีข้อสงสัยควรให้คนหนึ่งคนเฝ้าเต้าเสียบ ใช้ความระมัตระวัง

เป็นพิเศษในการระบายน้ำสารทำความเย็นจะไม่ลอยกลับเข้าไปในอาคาร

• ย้ายวงจรสารทำความเย็น
• ล้างจรสารทำความเย็นด้วยในโทรศเจนเป็นเวลา 5 นาที
• ย้ายวงจรสารทำความเย็นอีกครั้ง
• ตัดคอมเฟรสเซอร์ออกและสะเค็ดน้ำ

การขนส่งการทำเครื่องหมายและการจัดเก็บสำหรับหน่วยที่ใช้สารทำความเย็นที่ติดไฟได้

การขนส่งอุปกรณ์ที่มีสารทำความเย็นไวไฟ

ให้ความสนใจกับข้อเท็จริงที่ว่าอาจมีกฎระเบียบการขนส่งเพิ่มเติมด้วยความเคารฟไปยังอุปกรณ์ที่มีก้าชไวไฟ จำนวนจันอุปกรณ์สูงสุดหรือ การกำหนดค่าของอุปกรณ์ที่อนุญาตให้ขนย้ายร่วมกันจะถูกกำหนด โดยข้อบังคับการขนส่งที่เกี่ยวข้อง

การทำเครื่องหมายอุปกรณ์โดยใช้ป้าย

ป้ายสำหรับเครื่องใช้ที่คล้ายกันที่ใช้ในพื้นที่ทำงาน โดยทั่วไปได้รับการแก้ไข โดยข้อบังคับของท้องถิ่นและกำหนดข้อกำหนดขั้นต่ำสำหรับการ จัดเตรียมความปลอดภัยและ / หรือสัญญาณสุขภาพสำหรับการทำงาน สถานที่. ต้องมีการรักษาป้ายที่จำเป็นทั้งหมดและนายจ้างควรตรวจสอบให้ แน่ใจว่าพนักงานได้รับคำแนะนำและการฝึกอบรมที่เหมาะสมและเพียงพอเกี่ยวกับความหมายของสัญญาณความปลอดภัยที่เหมาะสมและ การดำเนินการที่ต้องดำเนินการเกี่ยวกับสัญญาณเหล่านี้

ประสิทธิภาพของสัญญาณไม่ควรลดลงเนื่องจากมีการวางป้ายร่วมกันมากเกินไป

รูปสัญลักษณ์ใด ๆ ที่ใช้ควรเรียบง่ายที่สุดและมีรายละเอียดที่จำเป็นเท่านั้น

การทำจัดอุปกรณ์โดยใช้สาร才能够เย็นไวไฟ

โปรดดูข้อบังคับของประเทศ

จัดเก็บอุปกรณ์ / เครื่องใช้

การจัดเก็บอุปกรณ์ควรเป็นไปตามคำแนะนําของผู้ผลิตการจัดเก็บอุปกรณ์ที่บรรจุ (ขายไม่ออก) ควรสร้างการป้องกันแพ็คเกจจัดเก็บเพื่อให้เกิดความเสียหายทางกลต่ออุปกรณ์ภายในบรรจุภัณฑ์จะไม่ทำให้ประจุสารทำความเย็นร่ววไหลจำนวนชิ้นอุปกรณ์สูงสุดที่อนุญาตให้จัดเก็บรวมกัน คือกำหนดโดยข้อบังคับท้องถิ่น

1 2 3 4

5 7 8 6 รูปที่.1

1 แพงควบคุม 5 สายไฟ
2 ยันหน้าดงผน 6 เต้าเสียบระบายนํา
3 บานเกล็ด	7	ช่องคอยลี่เย็น
4 ล้อ	8 ซ	'องระบายอากาศ

3. อุปกรณ์เสริม

ชิ้นส่วน	คําอธิบาย	จํานวนชิ้น
	ท่อระบายอากาศ	1
	ตัวเชื่อมต่อท่อระบายอากาศ	1
	ปลายท่อระบายอากาศ	1
	รีโมทคอนโทรล	1
	ชุดหน้าต่าง	1 (ตัวเลือก)
	เต็อย	2 (ตัวเลือก)
	ฝาปิดท่อน้ําทิ้ง	1 (ตัวเลือก)
	ท่อน้ํา	1 (ตัวเลือก)
[GGXE]	แบตเตอรี่	2 (ตัวเลือก)

หลังจากแตกล่องโปรดตรวจสอบว่ามีอุปกรณ์เสริมดังกล่าวข้างต้นหรือไม่และตรวจสอบวัตถุประสงค์ของอุปกรณ์เหล่านี่ในคำแนะนํา การติดตั้งในคู่มื่อนี้

4. ลักษณะและหน้าที่ของแพงควบคุม

นั่น่า才能นื้อร่วม Ukraine besรุ่ง

1 2 3 4 FULL HIGH LOW TIMER POWER TEMP+ TEMP- MODE SPEED TIMER A B C G D E F COOL DEHUM FAN

A	เปิด / ปิดเครื่อง	1	น้ําเต็ม
B	เพิ่มอุณหภูมิ	2	ความเร็วพัดลมสูง
C	ลดอุณหภูมิ	3	ความเร็วพัดลมต่ํา
D	โหมดการทำงาน	4	ตั้งเวลาเปิด / ปิด
E	ความเร็วของพัดลม	5	โหมดทำความเย็น
F	ตั้งเวลาเปิด / ปิด	6	ลดความซื้น
G	เครื่องรับสัญญาณ	7	พัดลม

5. ลักษณะและหน้าที่ของรีโม科教อนโทรด

4 5 6 3 2 1 SPEED TEMP+ MODE TEMP TIME POWER

:ตหเยามห

-อย่าทำรีโมทคอนโทรลหล่น
-อย่างรีโมทคอนโทรลไว้ในดำเน้นงที่โดนแสงแคดโดยตรง

1	เปิด / ปิดเครื่อง
2	ตั้งเวลาเปิด / ปิด
3	โหมดการทำงาน
4	ความเร็วของพัดลม
5	เพิมอุณหภูมิ
6	ลดอุณหภูมิ

6. แนะนําการดำเนินงาน

ก่อนเริ่มดำเนินการในส่วนนี้:

1) ค้นหาสถานที่ที่มีแหล่งจ่ายไฟอยู่ใกล้ ๆ
2) ตั้งแสดงในรูปที่ 2 เดิมพิศน์ท ' oversบายอากาศและปรับ 다าแหน่งหน้าต่างให้ดี

1) ดังแสดงในรูปที่ 6 ต่อท่ortalityน้ำให้ดี (สำหรับรุ่นที่ใช้ความร้อนเท่านั้น);
2)เสียบสายไฟเข้ากับซื้อกเก็ต AC220\~240V/50Hz ที่ต่อสายดิน
3) ม่ ปดก POWERเครื่องปรับอากาศ

6.1. ก่อนใช้

ข้อสังเกต:

- ช่วงอุณหภูมิการทำงาน:

	ระดับความเย็นสูงสุด	ระดับความเย็นขึ้นต่ํา
DB/WB(°C)	35/24	18/12

	ระดับความร้อนสูงสุด	ระดับความร้อนขั้นต่ํา
DB/WB(°C)	27/---	7/---

ตรวจสอบว่าติดตั้งท่อระบายอากาศอย่างถูกต้องหรือไม่

ข้อควรระวังสำหรับการทำความเย็นและการลดความชื่น:

- เมื่อใช้ฟังก์ชั่นในการทำความเย็นและการลดความชั้นให้เว้นช่วงเวลาอย่างน้อย 3 นาที่ระหว่างแต่ละ POWER - แหล่งจ่ายไฟตรงตามความต้องการ

-ซ่อกเก็ตใช้สำหรับ AC
-อย่าใช้ซื้อกเก็ตเดียวร่วมกับอุปกรณ์อื่น ๆ
- แหล่งจ่ายไฟ AC220-240V, 50Hz

6.2 นี้ยเมาว Temple Traditional

• กดปุ่ม“โหมด”จนกระทั้งไอดอน“เย็น”ปรากฏขึ้น
• กดปุ่ม“ ▲” หรือ“ ▼” เพื่อเลือกอุณหภูมิห้องที่ต้องการ (16 °C -31 °C)
• กดปุ่ม“ความเร็วพัดลม” เพื่อเลือกความเร็วลม

6.3 การดำเนินการลดความชื่น

กดปุ่ม“โหมด”จนกระทั้งไอคอน“ลดความชื้น”ปรากฏขึ้น
- ตั้งอุณหภูมิที่เลือกโดยอัตโนมัติเป็นอุณหภูมิห้องปัจจุบันลบ2℃
-ตั้งค่ามอบเตอร์พัดลมเป็นความเร็วลมทำโดยอัตโนมัติ

6.4 การทำงานของพัตลม

• กดปุ่ม“โหมด”จนกระทั้งไอดอน“พัดลม”ปรากฏขึ้น
• กดปุ่ม“ความเร็วพัตลม” เพื่อเลือกความเร็วลม

6.5 จับเวลการทำงาน

การตั้งเวลาเปิด:

• เมื่อปิดเครื่องปรับอากาศให้กดปุ่ม“ตั้งเวลา” และเลือกเวลาเปิดที่ต้องการผ่านปุ่มตั้งอุดเหภูมิและเวลา
  -“ Preset ON Time” จะปรากฏนแผงการทำงาน
  -สามารถกำหนดเวลา ON ได้ตลอดเวลาใน 0-24 ชั่วโมง

การตั้งเวลาปิด:

• เมื่อเปิดเครื่องปรับอากาศให้กดปุ่ม“ตั้งเวลา” และเลือกเวลาปิดที่ต้องการผ่านปุ่มตั้งอุณหภูมิและเวลา
  -“ Preset OFF Time”จะปรากฏบนแพงการทำงาน
  -เวลาปิดสามารถควบคุมได้ต่อดเวลาใน 0-24 ชั่วโมง

6.6 ไนยาบรรราก

นอีตเนัชกังฟ มีตเท็น

อาคารองน้ำด้านในของเครื่องปรับอากาศมีสวิตร์นิรภัยระดับน้ำหนึ่งตัวชึ่งจะควบคุมระดับน้ำ เมื่อระดับน้ำถึงความสูงที่คาดการณ์ไว้ไฟแสดง สถานะน้ำเต็มจะสว่างขึ้น เมื่อน้ำเต็มโปรดอดยางอุดต้นออกจากรูระบายน้ำที่ต้านล่างของตัวเครื่องและระบายน้ำทั้งหมดออกด้านนอก การระบายน้ำอย่างต่อเนื่อง

- เมื่ออุปกรณ์นี้ไม่ได้ใช้งานเป็นเวลานานโปรแกรมอย่างที่อุดต้นออกจากรูระบายน้ำที่ต้านล่างของตัวเครื่องและระบายน้ำทั้งหมดออกไปด้านนอก - สามารถใช้การระบายน้ำแบบต่อเนื่องกับท่อระบายน้ำที่เชื่อมต่อกับรูระบายน้ำด้านล่างเมื่อหน่วยทำงานในโหมด HEAT

- ไม่จำเป็นต้องใช้การระบายน้ำอย่างต่อเนื่องเมื่อเครื่องทำงานในโหมด COOL หรือ พึ่งชันก์เตือนน้ำเต็ม เครื่องนี้สามารถระเหยน้ำได้อัดโนมัติ โดยมอเตอร์ ตรวจสอบให้แน่ใจว่ารู้ระบายน้ำลูกกั้นอย่างดี

- หากมอเตอร์เสียหายสามารถใช้ระบบระบายน้ำแบบต่อเนื่องได้ ในการเชื่อมต่อท่ortalityน้ำกับรระบายน้ำค้านล่าง (รูปที่ 6) เครื่องนี้ยังสามารถ ดัดในางท

- หากมอเตอร์เสียหายสามารถใช้การระบายน้ำไม่ต่อเนื่องได้ ภายใต้เจื้อนไขนี้เมื่อไฟแสดงสถานะน้ำเต็มสว่างขึ้นโปรดต่อท่อระบายน้ำเข้ากับรู ระบายน้ำด้านล่างจากนั้นน้ำทั้งหมดในถังเก็บน้ำจะถูกระบายออกไปด้านนอก หน่วยยังสามารถทำงานได้ดี

7. คําอธิบายการติดตั้ง

1. ค่าอธิบายการติดตั้ง:

- เครื่องปรับอากาศแบบถอดจะต้องติดตั้งในที่เรียบและว่างเปล่าโดยรอบ อย่าปิดกันช่องลมและระยะห่างที่กำหนดควรมือย่างน้อย 30 ชม.

(ครูปที่ 3)

-ไม่ควรติดตั้งในบริเวณที่เปียกเช่น ห้องซักผ้า

- การเดินสายซื้อเก็ตควรเป็นไปตามข้อกำหนดค้านความปลอดภัยทางไฟฟ้าในท้องถิ่น

1.ความรู้เบื้องต้นเกี่ยวกับการติดตั้งท่อระบายอากาศ

ก) การติดตั้งช่วมคราว

1. บิดอะแคปเตอร์ตัวเรือนและตัวเชื่อมต่อหน้าต่างไปที่ปลายท่อระบายอากาศ
2. ใส่คลิปยืดของอะแคปเตอร์ตัวเรือนลงในช่องที่ต้านหลังของเครื่องปรับอากาศ
3. วางปลายท่อระบายอากาศอีกต้านเข้ากับขอบหน้าต่างที่อยู่ไกล้ (ดูตัวอย่างตามรูปที่4)

ข) งําต้านหลุขจัตติตราก

ลักษณะการติดตั้งชุดตัวเลื่อนหน้าต่างส่วนใหญ่จะเป็น "แนวนอน" หรือ "แนวตั้ง" ดังแสดงรูปที่ 5 และรูปที่ 5ก ตรวจสอบนาที และสูงสุด ขนาดของหน้าต่างก่อนการติดตั้ง

1. ติดตั้งชุดหน้าต่างบนหน้าต่าง (รูปที่ 5, รูปที่ 5ก)
2. ปรับความยาวของชุดตัวเลื่อนหน้าต่างตามความกว้างหรือความสูงของหน้าต่างและแก้ไขด้วยเดือน
3. ใส่ขี้วต่อหน้าต่างของท่อเข้าที่รูของชุดหน้าต่าง (รูปที่ 5ข)

①

Window width
min:67.5cm
max:123cm
รูปที่ 5

Window height
min:67.5cm
max:123cm
รูปที่5ก

นอีตเน่ช่งกงฟ มัตเท่น

ถาตรงน้ำด้านในของเครื่องปรับอากาศมีสวิตช์นิรภัยระดับน้ำหนึ่งตัวซึ่งจะควบคุมระดับน้ำ เมื่อระดับน้ำถึงความสูงที่คาดการณ์ไว้ไฟ แสดงสถานะน้ำเต็มจะสว่างขึ้น (หากมอเตอร์stadน้ำเสียหายเมื่อน้ำเต็มโปรดloodยางอุดตันที่ด้านล่างของตัวเครื่องและน้ำทั้งหมดจะระบายออกสู่ ภายนอก)

8. คำอธิบายการパーツุงรักษา

ยาบิธOIDA :

1) ก่อนทำความสะอาดตรวจสอบให้แน่ใจว่าได้ออดชุดอุปกรณ์ออกจากเต้ารับไฟฟ้าใด ๆ
2) อย่าใช้น้ํามันเบนซินหรือสารเกมื่อื่น ๆ ในการทำความสะอาดเครื่อง
3)อย่าล้างเครื่องโดยตรง
4)หากเครื่องปรับอากาศเสียหายโปรดติดต่อตัวแทนจำหน่ายหรือร้านช่อม

-หากไส้กรองอากาศอุดต้นด้วยฟุ่น / สิ่งสกปกครองทำความสะอาดแผ่นกรองอากาศทุกๆสองสัปดาห์

- การถอดถอน

เปิ ตตะเก่งชาติชาติและถอดแผ่นกรองอากาศ

-ทำความสะอาด

ทำความสะอาดแผ่นกรองอากาศด้วยผงซักฟอกในน้ำอุ่ม （40 ℃）แล้วฝึ่งให้แห้งในที่ร่วม

- การติดตั้ง

การใส่แผ่นกรองอากาศลงในตะแกรงขาเข้าให้เปลี่ยนล่วนประกอบตามเดิม

8.2 ทำความสะอาดพื้นผิวเครื่องปรับอากาศ

ขั้นแรกให้ทำการสะอาดพื้นผวีด้วยผงซักฟอกและผ้าเปียกจากนั้นเช็ดด้วยผ้าแห้ง

9. การแก้ไขปัญหา

ปัญหา	สาเหตุที่เป็นไปได้	ข้อแนะนําในการแก้ไข
1. เครื่องไม่เริ่มทำงานเมื่อกดปุ่มเปิด / ปิด	-ไฟแสดงสถานะน้ำเต็มทะพริบและภาครองน้ำเต็ม	เทน้ำออกจากถาครองน้ำ
	- อุณหภูมิห้องสูงกว่าอุณหภูมิที่ตั้งไว้(โหมดความร้อนไฟฟ้า)	รีเซ็ดอุณหภูมิ
	- อุณหภูมิห้องต่ํากว่าอุณหภูมิที่ตั้งไว้(โหมดทําความเย็น)	รีเซ็ดอุณหภูมิ
2. เครื่องทําความเย็นไม่พอ	- ไม่ได้ปิดประตูหรือหน้าต่าง	ตรวจสอบให้แน่ใจว่าปิดหน้าต่างและประตูทั้งหมดแล้ว
	- มีแหล่งความร้อนภายในห้อง	ถอดแหล่งความร้อนออกล้าเป็นไปได้
	- ท่อระบายอากาศไม่ได้เซื่อมต่อหรือปิดกั้น	เซื่อมต่อหรือทําความสะอาดท่ออากาศเสีย
	- การตั้งอุณหภูมิสูงเกินไป	รีเซ็ดอุณหภูมิ
	- ช่องอากาศถูกปิดกั้น	ทําความสะอาดช่องอากาศ
3. มีเสียงตั้ง	- พื้นไม่ได้ระดับหรือไม่เรียบพอ	วางเครื่องบนพื้นราบที่ได้ระดับล้าเป็นไปได้
	- เลียงมาจากการไหลของสารทําความเย็นภายในเครื่องปรับอากาศ	เสียงปกติ
4. รหัส E0	เซ็นเซอร์อุณหภูมิห้องล้มเหลว	เปลี่ยนเซ็นเซอร์อุณหภูมิห้อง(เครื่องยังสามารถทํางานได้โดยไม่ต้องเปลี่ยน)
5. รหัส E1	เซ็นเซอร์อุณหภูมิคอนเดนเซอร์ล้มเหลว	เปลี่ยนเซ็นเซอร์อุณหภูมิคอนเดนเซอร์
6. รหัส E2	ภาครองน้ำเต็มเมื่อระบายความร้อน	ถอดจุกยางและเทน้ำเปล่า
7. สั่หร E3	เซ็นเซอร์อุณหภูมิเครื่องระเหยล้มเหลว มิ	เปลี่ยนเซ็นเซอร์อุณหภู เครื่องระเหย
8. สั่หร E4	Officeน้ําเต็มเมื่อทำความร้อน กรุณาล้าง Officeน้ํา

หมายเหตุ: สินค้าจริงอาจมีลักษณะแตกต่างออกไป
