คู่มือผู้ใช้ ASMG12CMCA FUJITSU

เครื่องปรับอากาศ แบบติดผนัง

สำหรับเจ้าหน้าที่ช่อมบํารุงที่ได้รับอนุญาตแล้วเท่านั้น

1. ข้อควรระวังเกี่ยวกับความปลอดภัย

• โปรดอ่านข้อมูลเกี่ยวกับความปลอดภัยหังหมดในคู่มือนีโดยละเอียดก่อนทำการติดตั้งหรือใช้งานเครื่องปรับอากาศ
• คําเตือน และข้อควรระวังที่ระบุในลูมือเล่มนี้มีข้อมูลที่ลําดัญเกี่ยวกับความปลอดภัยของคุณ โปรดแน่ใจว่าได้ ปฏิบัติตามที่ระบุไว้
• ส่งคู่มือเล่มนี้พร้อมกับคู่มือการใช้งานให้แก่ลูกค้า กรุณาแจ้งให้ลูกค้าเก็บคู่มือนไว้เพื่อใช้ในอนาคต เช่น การย้าย หรือช่อมแซมเครื่อง

คำเตือน

แสดงถึงสถานการณ์ที่มีความเลี่ยง หรืออาจเกิดอันตรายร้ายแรง ชื่งหากโม่หลักเลี่ยง อาจท่าให้ถึงแก่ชีวิตหรือบาดเจ็บร้ายแรง

ข้อควรระวัง

แสดงถึงสถานการณ์ที่มีความเพียงต่ออันตรายร้ายแรงที่อาจทําให้เกิดการบาด เร็บเล็กน้อย หรือปานกลาง หรือเกิดความเสียหายต่อทรัพย์สิน

คำเตือน

เพื่อหลักเลื่องการเกิดไฟฟูด อย่าสัมผู้ชิ้นส่วนอุปกรณ์ไฟฟ้าทั้นที่หลังจากที่เพื่อปิดเครื่อง หลังจากปิดเครื่องร้อย่างน้อย 10 นาทีเสมอ ก่อนที่จะสัมผัสกับชิ้นส่วนอุปกรณ์ไฟฟ้า

การติดตั้งผลิตภัณฑ์นี้ดีดังตําเนินการตามวิธีการในศูมีเมอร์โดยช่างเทคนิคที่มีประบลการณ์ หรือช่างสิตตั้งเมื่ออาชีพเท่านั้น การติดตั้งโดยช่างที่ไม่ใช้มีอาชีพหรือการติดตั้งผิดวิธีอาจทําให้เกิดอุบัติเหตุร้ายแรง เช่น เกิดการบาดเจ็บ นี้ยํารั่งซิม ไฟฟูด หรืออัตคดีกับได้ หาดิตตั้งผลิตภัณฑ์นี้ไม่ถูกต้องตามค้าแนะนําในคู่มีอื่น จะทําให้การรับประกันสินค้าจากผู้ผลิตสิ้นสุดลง

อย่าเปิดแหล่งจ่ายไฟจนกว่าจะทํางานทั้งหมดเสร็จสมบูรณ์ การเปิดแหล่งจ่ายไฟก่อนงานเสร็จสมบูรณ์ อาจทําให้เกิดอุบัติเหตุร้ายแรงได้ เช่น ไฟฟูด หรือไฟใหม่

หากน้ํายาแอร์ร่วชฉะกําสังทํางาน โปรตระบายอากาศในบริเวณนั้น หากน้ํายาแอร์ที่ร่วสัมผัสกับ believingไฟโดยตรง asphaltทําให้เกิดกําชพิษได้

การติดตั้งต้องดําเนินการตามระเบียบปฏิบัติ กฏหมายบังคับ หรือมาตรฐานของการต่อสายไฟและอุปกรณ์ของแต่ละประเทศ ภูมิภาค หรือสถานที่ทําการติดตั้ง

ไม่ควรใช้อุปกรณ์นี้กับเครื่องปรับอากาศหรือน้ํายาแอร์นอกเหนือจากที่ระบุในสายน้ํายาแอร์ แรงกระแสแขรง asphaltทําให้เกิดการแตกหว้า

ระหว่างทําการติดตั้ง ควิดแง Liberiaว่าต่อน้ํายาแอร์ติดแทนก่อนที่จะใช้งานคอมเพราะเซอร์ ไม่ความใช้งานคอมเพราะเซอร์ในภาพที่การเต็ตเพื่อน้ํายาแอร์ไม่เติดแน่น โดยมีวาล้ว 2 หรือ 3 ทางเปิดอยู่ อาจส่งผลให้เกิดแรงดันที่ผิดปกติในงจรน้ํายาแอร์ที่อาจทําให้เกิดการแตกหักและการ基本面เจ็บได้

เมื่อติดตั้ง และเคลื่อนย้าเครื่องปรับอากาศ อย่าผสมกิราชชนนิตอื่นอกเหนือจากน้ํายาแอร์ที่กําหนด (R32)เข้าร่วงจรน้ํายาแอร์ หากมีอากาศ หรือกําชัยสนิตรอื่นเช้าร่วงจรน้ํายาแอร์ แรงดันกายในงจรจะเพิ่มลูงขึ้นผิดปกติ ทําให้เกิดความชัดช่อง หรือการบาดเจ็บ ฯลฯ

เพื่อให้เครื่องปรับอากาศทํางานได้อย่างเหมาะสม โปรติดตั้งเครื่องตามวิธีการในศูมีมอร์

ในการเชื่อมต่อเครื่องภายในและกายนอกอาคาร ให้ใช้ท่อและสายเครื่องปรับอากาศที่มีตัวแทนจําหน่ายอูญในท้องที่ของคุณ สู่มือเฉลม์ได้อ ivoryาถึงการเชื่อมต่อที่ถูกวิธี优点ใช้ชุดอุปกรณ์ติดตั้งดังกส่วน

อย่าตัดแกลงลายโพ ใช้สายต่อพง หรือต่อสายเพิ่ม การเชื่อมต่อที่ไม่เหมาะสม การใช้งานที่ไม่เหมาะสม อาจทําให้เกิดไฟฟ้าตั้ง Durationหรือไฟใหม่จากการเชื่อมต่อที่ไม่ถูกต้อง ถนนกันความร้อนไม่มีประสิทธิภาพ หรือกระแสไฟเกิน

ไม่ความรับปรับอากาศที่มีน้ํายาแอร์อยู่ แต่ให้ใช้มีสุญญาภาศทําการดูดสุญญาภาศ

ไม่มีน้ํายาแอร์เพิ่มเติมในตัวเครื่องภายนอกสําหรับการไฮล่อกาต

ไม่ความเร่งกระบวนการละลายน้ําแข็งหรือการทําความสะอาดใด ๆ นอกเหนือจากที่ผู้ผลิตแนะน้ํา

ควรเก็บเครื่องใช้ไฟฟ้าไว้ภายในห้องที่ไม่ใช้งานอย่างต่อเนื่องกับแหล่งไว้ไฟ (เช่น เปลยวฟ, เครื่องใช้ไฟฟ้าที่ใช้กําช หรือ อุปกรณ์ทําความร้อนใด ๆ)

อย่าเจาะหรือเผา

คู่มือการติดตั้ง

PART No. 9387082180

สารบัญ

1. ข้อควรระวังเกี่ยวกับความปลอดภัย ____ 1
2. เกี่ยวกับผลิตภัณฑ์ 3
   3.ข้อมูลจำเพาะหัวไป....4
3. ข้อบังคับต้านไฟฟ้า 4
4. การเลือกตําแหน่งในการติดตั้ง.....4
5. งานส่วนการติดตั้ง.....5
6. การเดินส่ายไฟ....6
7. การเสร์จสิน....7
8. การถอดและการติดตั้งแผงต้านหน้า 7
9. ทดสอบการเดินเครื่อง ..... 7
10. การติดตั้งรีโมทคอนโพวล....8
11. การติดตั้งชุดส่วนประกอบที่เลือกใช้งานโต้.....8
12. งานส่วนการติดตั้ง.....8
13. การเลือกรหัสแบบตั้งค่าเองของรีโมทคอนโทรล.... 11
14. การตั้งค่าหน้าที่ การทำงาน....11
15. คําแนะนําสําหรับลูกค้า.....12
16. รัฐสแลดงข้อผิดพลาด.....12

คำเตือน

โปรดระังน้ํายาแอร์ เนื่องจากอาจไม่ล่งกลิ่น

การใช้มีสมุญญาทาระว่วมกับน้ํายาแอร์ประเภทอื่นอาจท้าให้ปีสมุญญาทากหรือตัวเครื่องเสียหายได้

ใช้เกจท่อร่วมที่สะอาด ปีสมุญญาทากและท่อเต็มน้ํายาแอร์สําหรับ R32 หรือ R410A โดยเฉพาะ

ไม่ควรตัดแบงเครื่องนี้ เช่น การเจาะรูที่เครื่องแอร์

ระหว่างทําการดูดน้ํายาแอร์ ควรแน่ใจว่าปิดคอมเพราะเซอร์แล้ว ก่อนที่จะยอดท่อน้ํายาแอร์ ไม่ควรยอดท่อเชื่อมต่อขณะที่คอมเพราะเซอร์ทางานในการทํางาน varsว์ 2 ทาง หรือ 3 ทางเปิดอยู่ อาจสงผลให้เกิดแรงดันที่ผิดปกติในวงจรน้ํายาแอร์ที่อาจทําให้เกิดการแตกหักและการบาดเจ็บได้

ข้อควรระวัง

เครื่องปรับอากาศนี้ต้องได้รับการติดตั้งโดยตัวแทนที่ได้รับการรับรองบนฟื้นที่ที่สามารถเร่งจรับของเหลวจากน้ํายาแอร์เท่านั้น ย้างอิงตามกฎหมายของสถานที่ตัดตั้ง

ติดตั้งผลิตภัณฑ์ตามกฎหมายในท้องที่ หรือจะเบียบข้อบังคับของสถานที่ทําการติดตั้ง และตามคําแนะนําของผู้ผลิต

ผลิตภัณฑ์นี้เป็นส่วนประกอบหนึ่งของชุดเครื่องปรับอากาศ อย่าติดตั้งผลิตภัณฑ์นี้เองโดยลําพัง หรือติดตั้งด้วยอุปกรณ์ที่ไม่ผ่านการรับรองจากผู้ผลิตอย่างเป็นทางการ

ขณะทําการติดตั้งท่อที่มีความยาวน้อยกว่า 3 เมตร จะเกิดเลียงจากตัวเครื่องภายนอกส่งมายังตัวเครื่องภายในชึง daytimeห้าให้เกิดเลียงตั้งระหว่างใช้งานหรือเสียงผิดปกติ

เพื่อป้องกันผู้ใช้งาน ควรต่อสายดินเข้ากับผลิตภัณฑ์ให้ถูกต้อง และใช้สายไฟฟ่วมเก็บเบวกเกอร์ตัดไฟอัตโนมัติEarth Leakage Circuit Breaker (ELCB)

ผลิตภัณฑ์นี้ไม่ได้ผลิตจากวัสดุบ้องกันการระเบิด ดังนั้นจึงไม่ควรทําการติดตั้งในสภาพแวดล้อมที่เสียงต่อการจุดระเบิดได้

ผลิตภัณฑ์นี้ไม่มีชิ้นส่วนที่ผู้ใช้สามารถซ่อมบํารุงเองได้ โปรดติดต่อช่างเทคนิคที่มีประสบการณ์เพื่อทําการซ่อมเครื่อง

เมื่อต้องทําการเคลื่อนย้ายหรือเปลี่ยนตําแหน่งเครื่องปรับอากาศ ให้ปรึกษาช่างที่มีประสบการณ์เพื่อร้อย certainดีตั้งผลิตภัณฑ์ใหม่

ควรตูแลไม่ให้เด็กเล่นเครื่องใช้ไฟฟ้า

อุปกรณ์เครื่องใช้ไฟฟ้าไม่ได้ออกแบบมาเพื่อใช้งานโดยบุคคล (รวมถึงเด็กเล็ก) ที่มีความบทพร่องทางร่างกายประสาทัมผัส หรือ graphicsเจิต หรือขาดประสบการณ์หรือความรู้ หาก Photographyไม่ได้รับการดูแล หรือแนะนําเกี่ยวกับการใช้อุปกรณ์เครื่องใช้ไฟฟ้าโดยบุคคลผู้มีหน้าที่รับผิดชอบด้านความปลอดภัย ควรดูแลไม่ให้เด็กเล่นเครื่องใช้ไฟฟ้า

อ่าฉัมผัสครับอุปมิเนียมของตําเลกลเปลี่ยนความร้อนภายใน ตัวผลิตภัณฑ์ เพื่อหลักเลี่ยงการได้รับบาดเจ็บเมื่อคุณติดตั้งหรือซ่อมบํารุงเครื่อง

อย่างอุปกรณ์เครื่องใช้ไฟฟ้าอื่น หรือเครื่องใช้ภายในบ้าน ใช้ได้ผลิตภัณฑ์นี้ หยุดน้ําจากเครื่องอาจทําให้ลึงเหล่านั้นเปียก และอาศฯทําให้เกิดความเสียงหาย หรือความผิดปกติต่อทรัพย์ลินของคุณ

ข้อควรระวังเกี่ยวกับการใช้น้ำยาแอร์ R32

ขั้นตอนงานติดตั้งโดยพื้นฐานจะเหมือนกับรุ่นที่ใช้น้ํายาแอร์ปกติทั่วไป (R410A, R22) อย่างiroก็ตาม ควรใช้ความ ระมัตระวังเป็นพิเศษในประเด็นต่างๆ ต่อไปนี้:

คำเตือน

เที่ยองจากแรงดังทํางานสูงกว่าน้ํายาแอร์รุ่น R22 ที่ 1.6 เฟ้า จึงต้องใช้ทําการเดินฟ่อและการติดตั้งและเครื่องมือชนิดพิเศษ (ตูวัวช้อ "2.1 พิเศษเครื่องมือสำหรับ R32 (R410A)") โดยเฉพาะอย่าง ขณะที่ทําการเปลี่ยนน้ํากาแอร์รุ่น R22 ใบใช้น้ํา Pastาร์รุ่น R32 เปลี่ยนฟ่อและเนื้อตหัวผ้าธรรมมา ด้วยฟ่อและเนื้อตหัวผ้าที่ใช้กับน้ํากาแอร์รุ่น R32 และ R410A ของตัวเครื่องกายอกเสมอ สําหรับ R32 และ R410A เนื้อตหัวผ่าแบบเดียวกันยนด้านข้างตัวเครื่องกายนอกและฟอสามารถใช้ด้วยกันได้

รุ่นที่ใช้น้ํายาเนอร์ R32 และ R410A มีเส้นฟ่านสูนย์กลางเกลียวของพอร์เติมน้ํายาที่แตกต่างจากเดิม เพื่อป้องกันการมีดพ Lasลจากการเติมน้ํายาเนอร์แบบปกติ R22 และเพื่อความปลอดภัย ดังนั้น ควรตรวจสอบสว่างหน้า [เล่นฟ่านสูนย์กลางเกลียวของพอร์เติมน้ํายาเนอร์สำหรับ R32 และ R410A คือ 1/2 นั้ว]

โปรดเพิ่มความระมัตระวังไม่ให้สิ่งแปลกปอม (น้ํามัน, น้ํา ฯฯ) เซ้าสู่ท่อ นอกจากนี้ขณะติดตั้งท่อ ควรซีลช่องเบิดต่างๆ ให้สนิทด้วยการบีบ, การพันเทป ฯฯ

ข้อควรระวัง

1.การติดตั้ง (พื้นที่)

• การติดตั้งงานท่อ ควรใช้ท่อให้น้อยที่สุด
• ความมีการป้องกันการเสียหายของงานท่อ
• คํานิ่งการปฏิบัติตามกฎระเบียบเรื่องก็าชของท้องถิ่น
• การเชื่อมต่อต่าง ๆ ควรดำเน็งถึงการเข้าถึงเพื่อทำการบํารุงรักษา
• ในกรณีนี้ จำเป็นต้องให้มีการถ่ายเทอากาศ ไม่ให้มีสิ่งอุตต้นช่องระบายความร้อน
• เมื่อต้องการกำหนดผลิตภัณฑ์ที่ใช้แล้ว ต้องปฏิบัติตามมาตรฐานกฤระเปียบอย่างเคร่งครัว

2.การบริการ

2-1.ผู้ให้บริการ

• บุคคลใดที่เกี่ยวข้องกับการทํางานหรือการตัดเข้าวงจรน้ำยาแอร์ควรเป็นผู้ที่ได้รับการรับรองจากผู้ผลิต ที่สามารถค่าเนินการรับมีอน้ำยาแอร์ได้อย่างปลอดภัย สอดคล้องกับการประเมินของผู้ผลิตโดยเฉพาะ
• การให้บริการควรตําเนินการโดยอุปกรณ์ที่แนะนําโดยผู้ผลิตเท่านั้น การบํารุงรักษาและการซ่อมแซม ที่ต้องการความช่วยเหลือของช่างต้านอื่น ๆ ต้องตําเนินการภายใต้การดูและของผู้ที่ได้รับการรับรองในการใช้น้วย conform์ไฟฟ
• การให้บริการควรดำเนินการโดยอุปกรณ์ที่แนะนำโดยผู้ผลิตเท่านั้น

2-2. การทำงาน

• ควรตรวจสอบความปลอดภัยก่อนทํางานใด ๆ กับระบบที่มีน้ํายาแยร์ไวไฟ เพื่อให้ความเสียงที่อาจจะเกิดการติดไฟได้มีน้อยที่สุด ควรคํานังถึง ข้อควรระวังในหัวข้อ 2-2 ถึง 2-8 เป็นอันตับแรกก่อนเริ่มทําการ ซ่อมระบบน้ํายาแยร์
• การทำงาน ต้องดำเนินอยู่กายใต้ชั้นตอนที่ควบคุม เพื่อให้ความเสี่ยงในการติดไฟของก้าชหรือ Taiระเหย ขณะดำเนินการมีน้อยที่สุด
• พนักงานช่อมบํารุง ตลอดจนพนักงานอื่น ๆ ในพื้นที่ ต้องได้รับค่าแนะนําถึงลักษณะงานที่ต้องทําอย่างขัดเจน
• หลีกเลี่ยงการทำงานในพื้นที่จำกัด
• ศวรบัตถั้นบริเวณการทำงาน
• ควรแน่ใจว่าสภาพของพื้นที่ มีการรักษาความปลอดภัยด้วยการควบคุมวัตถุไวโพ

2-3.การตรวจสอบสถานะของน้ำยาแอร์

• ความการตรวจจับน้ํายาแอร์ในพื้นที่ทำงาน เพื่อให้แน่ใจว่าช่างระมัตระวังไม่ให้เกิดบรรยายกาศที่ติดไฟได้
• ควรแน่ใจว่ามีการใช้อุปกรณ์ตรวจสอบจับการรั่วไหลที่เหมาะสมกับน้ํายาแอร์แบบไวโพ เช่น ไม่มี以此กายไฟ ปิดผนึกอย่างดี หรือมีความปลอดภัยสูง

2-4. สถานะของอุปกรณ์ตับเพลิง

• หากมีการใช้ความร้อนในการทำงานกับตุปกรณ์น้ำยาแอร์ หรือชิ้นส่วนประกอบอื่นใด ควรจัดเตรียมอุปกรณ์ตับเพลิงไว้ใกล้มือ
• ความผู้กรณ์ดับเพลิงทั้งแบบผุ่น หรือ CO₂ ในพื้นที่เต็มน้ํายาแอร์

2-5.ปราศจากแหล่งกำเนิดการเผาไหม

• ห้ามให้บุคคลที่ทำงานเกี่ยวกับระบบน้ํายาแอร์ที่เกี่ยวกับการเดินท่อซึ่งมีน้ํายาแอร์ไวไฟใช้แหล่งกำหนดการ เWESTERN DE LA DUTUCIONA DE LA DUTUCIONA DE LA DUTUCIONA DE LA DUTUCIONA DE LA DUTUCIONA DE LA DUTUCIONA DE LA DUTUCIONA DE LA DUTUCIONA DE LA DUTUCIONA DE LA DUTUCIONA DE LA DUTUCIONA DE LA DUTUCIONA DE LA DUTUCIONA DE LA DUTUCIONA DE LA DUTUCIONA DE LUTUCIONA DE LA DUTUCIONA DE LA DUTUCIONA DE LA DUTUCIONA DE LA DUTUCIONA DE LA DUTUCIONA DE LA DUTUCIONA DE LA DUTUCIONA DE LA DUTUCIONA DE LA DUTUCIONA DE LA DUTUCIONA DE LA DUTUCIONA DE LA DUTUCIONA DE LA DUTUCIONA DE LA DUTUCCIONA DE LA DUTUCIONA DE LA DUTUCIONA DE LA DUTUCIONA DE LA DUTUCIONA DE LA DUTUCIONA DE LA DUTUCIONA DE LA DUTUCIONA DE LA DUTUCIONA DE LA DUTUCIONA DE LA DUTUCIONA DE LA DUTUCIONA DE LA DUTUCIONA DE LA DUTUCIONA DE LA DUTUCION A
• ในบริเวณที่ทำงานติดตั้ง งานช่อมแซม การออก การกําจัดที่อาจมีน้ํายาแอร์ไหลออกมา ไม่ควรให้มีแหล่ง กำหนดการเผาใหม่ทุกชนิดรวมถึงการสูบบุหรี่ด้วย
• ควรตรวจสอบพื้นที่ในการปฏิบัติงานก่อนทำงาน ให้แน่ใจว่าปราศจากวัตถุไวโพ และความเสี่ยงในการเกิดการเผาโพ้ม reviewมีการแสดงสัญลักษณ์ “ห้ามสูบบุหรี่”

2-6.พื้นที่ที่มีอากาศถ่ายเท

• ควรแน่ใจว่าบริเวณเป็นแบบเปิด มีอากาศถ่ายเฟตไก่อนทำการตัดเข้าสู่ระบบหรือต่ําเนินการใด ๆ ที่ใช้ความร้อน
• ควรให้มีการถ่ายเทอากาศอย่างสมำเสมอตลอดระยะเวลาการทํางาน
• การถ่ายเทอากาศจะช่วยให้ปลอดภัยได้ในกรณีที่น้ํายาแอร์กระจาย เพื่อช่วยต้นออกไปสู่ชั้นบรรยาย情节ด ภายนอก

2-7. ตรวจสอบอุปกรณ์น้ํายาแอร์

• หากมีการเปลี่ยนแปลงขึ้นส่วนไฟฟ้าใด ควรให้เหมาะสมกับวัดอุประสงค์การใช้งานและถูกต้องตามลักษณะที่กำหนด
• ควรปฏิบัติตามการบริการและการช่อมบํารุงของผู้ผลิตอยู่เสมอ
• หากมีข้อสงลัย ให้ปรักษาแผนกช่างจากผู้ผลิตสำหรับการช่วยเหลือ
• การติดตั้งที่ใช้น้ํายาแอร์ไวไฟ ต้องทำการตรวจสอบรายการดังนี้
  ปริมาณที่เติมเป็นโปตามขนาดห้องที่ทำการติดตั้งขั้นล่วนที่มีน้ํายาแอร์
  -เครื่องและช่องระบายอากาศสามารถทำงานใต้ดีไมถูกปิดกั้น
• หากมีการใช้วงจรน้ํายาแอร์ทางอ้อม ควรมีการตรวจสอบน้ํายาแอร์ในวงจรวอง
• ทำเครื่องหมายอุปกรณ์ให้สามารถอย่านง่ายและมองเห็นได้ชัดเจน แก่ไขเครื่องหมายที่ไม่สามารถอย่านได้ชัดเจน
• ท่อยน้ําแยอร์ หรือส่วนประกอบ이โต ที่มีการติดตั้งในเค่าแหน่งที่ไม่ต้องสัมผัสสารเคม½ใด ๆ ชั่งอาจทําให้ ชั่นส่วนที่มีน้ําแยอร์เกิดสนิม นอกจากชั่นส่วนนั้นผลิตจากวัสดุที่ป้องกันสนิม หรือ ไม่สามารถเกิด สนิมได้

2.-8 ตรวจสอบอุปกรณ์ไฟฟ้า

• ศวรมีการช่อมแซมและตรวจสอบอุปกรณ์ไฟฟ้า รวมถึงการตรวจสอบความปลอดภัยและชั้นตอนการตรวจสอบขึ้นส่วนด้วย
• หากพบอาการผิดปกติที่ส่งผลกระทบต่อความปลอดภัย ให้กอตปล็กออกจากวงจรให้หมด จากว่าจะแก้ใช้ อาการผิดปกติแล้วเสร็จ
• หากไม่สามารถแก้ไขอาการผิดปกติใต้ทันที แต่จำเป็นต้องใช้งานต่อไป ควรหาวิธีแก้ไขปัญหาชั่วตราว
• ซึ่งต้องรายงานให้กับเจ้าของอุปกรณ์ทราบ
• รวมถึงการตรวจสอบความปลอดภัยเบื้องต้นด้วย
• การปล่อยประจุบ ต้องดําเนินการอย่างปลอดภัย หลักเลี่ยงความเป็นโบได้ของการเกิดประกายไฟ
• ไม่มีขั้นส่วนไฟฟ้า หรือสายไฟอยู่ในบริเวณที่ทําการเต็มเน้ําแอร์ กู้ติน หรือการล้างระบบ
• มีการต่อสายดิน

3.การซ่อมแซมปิดผนึกชิ้นส่วน

• ระหว่างดำเนินการซ่อมแซมปิดแนกชิ้นส่วน อุปกรณ์ไฟฟ้าต้องอลดปล็อกอกจากอุปกรณ์ที่ใช้ดำเนินการ ทั้งหมด ก่อนเริ่มฟ้าการถอดปลอกพนิก เป็นต้น
• หากจําเป็นต้องใช้อุบกรณ์ไฟฟ้าระหว่างการให้บริการ แจ้งรูปแบบการตรวจสอบจับการรั่วไหลแบบถาวรต้อง ตั้งอยู่ในบริเวณที่สําดัญที่สุดที่สามารถเตือนในกรณีที่เกิดยันตราย
• เพื่อให้แน่ใจว่าการทำงานกับอุปกรณ์ไฟฟ้า ในกรณีที่ไม่มีการเปลี่ยนแปลงในระดับที่ส่งผลกระทบต่อการป้องกัน จึงควรให้ความสนใจกับรายการดังนี้
• โดยรวมถึงความเสียหายต่อสายไฟ การเชื่อมต่อในบริมาณมากเกินใบ ชั่วต่อไม่เป็นไปตามที่กำหนด ความ เสียงต่อการปิดสนึก เป็นต้น
• ควรแน่ใจว่ามีการติดตั้งเครื่องมือไว้อย่างปลอดภัย
• ควรแน่ใจว่าการปิดผนึกหรือวัสดุในการปิดผนึกไม่ได้เกิดการหลายตัว เช่นไม่ตอบสนองต่อวัตถุประสงค์ ในการป้องกันแทรกซืมของบรรยายกาศไวโพ
• การเปลี่ยนชิ้นส่วนควรปฏิบัติตามข้อกําหนดของผู้ผลิต

หมายเหตุ: การใช้ลิโนในการปิดผนิก อาจส่งผลกระทบต่อการทํางานของตัวตรวจจับการรั่วไหลไม่ต้องมีการแยกขึ้นส่วนก่อนการใช้งานขึ้นส่วนความปลอดภัยสูง

4.การช่อมแซมซิ้นส่วนความปลอดภัยสูง

• ไม่ควรใช้อุปกรณ์เหนียวนําหรือตัวเก็บประจุแบบถาวรเข้าโบไนวงจรโดยไม่แน่ใจว่าแรงดันไฟฟ้าเกินกว่าที่อนุญาตและกระแสไฟฟ้าไหลเวียนที่อนุญาตให้อุปกรณ์ใช้งาน
• ขั้นส่วนความปลอดภัยตูงเป็นประเภทเดียวกที่สามารถใช้งานในขณะที่มีบรรยายกาศไวไฟ
• เครื่องมีอทดสอบ curvatureอยู่ในระดับที่ถูกต้อง
  -เปลี่ยนซิ้นส่วนต่างๆ ด้วยอะไหล่ที่ผู้ผลิตกำหนดไว้เท่านั้น
• หากใช้อะไหลอื่นอาจทำให้น้ํายาแอร์รั่วไหลเข้าสู่บรรยากาศและติดไฟได้

5. การเดินสายไฟ

• ตรวจสอบรําการเดินสายไฟไม่อยูในลักษณะที่อาจประสบปัญหาการฉิกขาด การกัดกร่อน ความต้นมาก เกินไป การสั่นสะเทือน ขอบที่มีคม หรือผลกระทบบุนแรงด้านสิ่งแวดล้อมอื่นใด
• การตรวจสอบดังกล่าวควรคำนี้ถึงผลกระทบจากอายุการใช้งานหรือแรงลั่นสะเทือนต่อเนื่องจากแหล่ง ต่างๆ เช่น คอมเพราะเซอร์ หรือพัฒลม

6. การตรวจสอบน้ํายาแอร์ที่มีความไวไฟ

• ห้ามใช้แหล่งกำเนิดไฟในการศันหาหรือตรวจสอบหาการร่วงไหลของน้ํายาแอร์โดยเต็ดขาด
• ไม่ควรใช้หัวเปลวดวจรั่ว (หรืออุปกรณ์ตรวจหาอื่นใดที่ใช้เปลวโพ)

7. วิธีการตรวจหาการรั่วไหลด

• ควรใช้เครื่องตรวจหาการรั่วไหลอิเล็กทรอนิกล์ตรวจหน้ายาแอร์ที่มีความไวโพ แต่ค่าความไวอาจไม่เพียงพอ หรืออาจจำเป็นต้องสอบเทียบซ้ำ (ควรสอบเทียบเครื่องตรวจหาการรั่วไหลโนพื้นที่ไม่มีน้ํายาแอร์)
• ควรแน Liberiaเครื่องตรวจหาการรั่วไหลตังกล่าวจะไม่เป็นแหล่งกําเนิดไฟและเหมาะสมกับน้ํายาแอร์ที่ใช้
• ควรตั้งค่าเครื่องตรวจหาการรู้ไหลเป็นร้อยละของ LFL ของน้ํายาแอร์ และควรสอบเทียบกับน้ํายาแอร์ที่ใช้งาน และตรวจยืนยันค่าร้อยละที่ลูกต้องของถ้าช (สูงสุด 25%)
• ของไหลที่มีตุณสมบัติในการตรวจสอบการรู้ไหลจะเหมาะสมต่อการใช้งานกับน้ํายาส่วนใหญ่ ไม่ควรใช้คลอรินที่มีส่วนผสมของน้ํายาซักด้า เนื่องจากคลอรินอา Fermiปฏิกิริยากับน้ํายาแอร์ และกัดกร่อนงานท่อทองแดง
• หากสงลัยว่ามีการร่วงไหลเกิดชั้น ควรตับไฟหรือเคลื่อนย้ายออกไป
• หากพบว่างน้ํายาแลอร์ร่วงไหล ซึ่งจําเป็นต้องทําการเชื่อมประสานท่อ จะต้องล้านน้ํายาแอร์รังหมดดอกจากระบบ หรือแยก (ด้วยวิธีปิตาวล์ต่างๆ) ไปเก็บไว้ในส่วนใดส่วนเม็งของระบบซึ่งอยู่ห่างจากรอยร่วงดังกล่าว จากนั้นใช้ในTodayเจน (OFN) ได่อากาศเอกสารจะบให้หมดทั้งก่อนและในระหว่างกระบวนการการเชื่อมประสาน

8. การถ่ายน้ำยาแอร์

• เมื่อเป็นดวงจร mildly taper่อเพื่อทําการซ่อมแซม หรือเพื่อการอื่นใด ควรปฏิบัติตามขั้นตอนห้าไป อย่างไร่ก็ตาม สิ่งลําคัญก็คือควบปฏิบัติตามหลักปฏิบัติที่ตีที่สุดเนื่องจากการติดไฟและการลูกใหม่เป็นสิ่งที่ดาวดําหัง ควรค่าเนินการตามซ้อนปฏิบัติตังต่อไปนี้
• ถ่ายน้ํายาแอร์
• ได่อากาศในวงจรโดยใช้กําซเฉื่อย
• ถึง
• ไล่อากาศช้าอีกครั้งโดยใช้กําชเฉื่อย
• เปิดวงจรโดยตัดหรือเซื่อมประสาน

- การเติมน้ำยาแอร์ควรสูบถ่ายโดยใช้กระบอกสูบถ่ายที่เหมาะสม

- ควร "ล้าง" ระบบโดยใช้ OFN เพื่อทำให้ระบบปลอดภัย

- ขั้นตอนเนื้ออาจต้องดำเนินการชําหลายครั้ง

- ไม่ควรใช้ออากาศอัตหรือออกซิเจนในการดำเนินการตั้งกล่าว

- การล้างจะเสร็จสมบูรณ์โดยทำลายสุญญาภาศในระบบออกโดยใช้ OFN เติมลงไปจนเกิดความต้นที่เกิด ชิ้มจากการทํางาน จากนั้นระบายนุลบรรยาภาศ และชั้นตอนสุดท้ายให้เป็นสนุญญาภาศ

- ความทํากระบวนการนี้ช้ำหลายครั้งจนกว่าไม่มีน้ำยาแอร์หลงเหลืออยู่ในระบบ

- เมื่อเต็ม OFN ครั้งสุดท้ายเข้าโป ควรระบายระบบจนเป็นแรงดันบรรยายกาศเพื่อให้สามารถทํางาน

- การทำงานนี้มีส่วนสำตัญอย่างยิ่ง หากจะทำการเชื่อมประสานบนงานท่อ

- ควรแน่โจช่องออกของปีมสุญญาภาศไผอยู่ใกล้กับแหล่งกําเนิดไฟใดๆ และสามารถระบายอากาศใต้

9. ข้อปฏิบัติในการเติมน้ํายาแอร์

• นอกจากข้อปฏิบัติในการเติมน้ํายาทั่วไปแล้ว ควรปฏิบัติตามช้อบังคับดังต่อไปนี้
• ควรแน Liberia Liberiaการปนเปื้อนน้ํายาแอร์ต่างชนิดกันเมื่อใช้อปกรณ์เติมน้ํายาแอร์
• สายยางหรือท่อต่างๆ ควรสั้นที่สุดเท่าที่จะทำได้เพื่อลดปริมาณน้ำยาแยร์ที่บรรจุอยู่ในสายยางและท่อ ตังกล่าวให้มีน้อยที่สุด
• -combocublanyahao#dwrang##dng
• ควรแน่ใจว่าได้ต่อสายดินของระบบทำความเย็นแล้วก่อนที่จะเต็มナーแอร์เข้าระบบ
  -ปัตป้ายระบบให้เว็บร้อยเมื่อเติมน้ำยาเสร็จแล้ว (หากยังไม่มี)
• ควรระมัดระวังอย่างที่สุดเพื่อไม่ให้เติมน้ำยาแอร์เข้าลุ่ระบบทำความเย็นมากเกินโป
• ก่อนเติมน้ำยาแอร์เข้าสุระบบ ศวรตรวจสอบความต้นโดยใช้ OFN
• เมื่อเติมน้ํายาแอร์เสร็จเรียบร้อยแล้ว ควรทดสอบการวั่วไหลของระเบบก่อนที่จะใช้งาน
• ควรตรวจสอบการร่วมไหลข้าอีกครั้งก่อนที่จะออกจากสถานที่ติดตั้ง

10. การยกเลิกใช้งานระบบ

- ก่อนたําเนินการตามข้อปฏิบัตินี้ สิ่งสําคัญอย่างยึ่งคือช่างจะต้องรู้จักอุปกรณ์และรายละเอียดของอุปกรณ์นั้นอย่างละเอียด

- สิ่งที่ควรปฏิบัติกิ์ศือควรถ่ายน้ํายาแอร์ออกมาทั้งหมดอย่างปลอดภัย

- ก่อนดำเนินการตั้งกล่าว ควรนำตัวอย่างน้ำยาแอร์และน้ำมันโปท่าการวิเคราะห์ก่อนที่จะ^nำน้ำยาแอร์ที่สูบถ่ายมากสับใบใช้ซ้ํา

- สิ่งสำคัญคือต้องมีไฟฟ้าที่สามารถใช้งานใต้ก่อนเริ่มดำเนินการ

a) ต้องรู้จักอุปกรณ์และการทำงานของอุปกรณ์นั้น

b) หัมฉวนระบบที่มีไฟฟ้า

c) ก่อนทำตามข้อปฏิบัติ ควรแน่ใจว่า:

- มีอุปกรณ์ที่ใช้จัดการกลโกต่างๆ ของกระบอกสูบถ่ายน้ำยาแอร้อยู่ หากจำเป็นต้องใช้

- ควรจัดหาอุปกรณ์ป้องกันเกัยส่วนมุคคลทั้งหมด และควรสามใส่อุปกรณ์ดังกล่าวอย่างถูกต้อง

- กระบวนการสูบล่ายน้ํายาแอร์ออกมาจะต้องมีช่างผู้เชี่ยวชาญควบคุมดูแลตลอดเวลา

- อุปกรณ์และกระบอกสูบถ่ายน้ํายาแอร์ออกมาจะต้องได้มาตรฐานที่กำหนด

ด) ทำการตูดเก็บน้ำยา หากทำใต้

e) หากไม่มีสัญญาศาส ควรใช้ท่อรวมเพื่อให้ตึงน้ํายาแอร์ออกมาจากส่วนต่างๆ ของระบบโต้

ก) ควรแน่ใจว่าตั้งกระบอกสูบได้ลูกต้องแล้วก่อนทำการสูบถ่าย

g) สดาร์ทเครื่องสูบล่ายและปฏิบัติตามข้อแนะนําของผู้ผลิต

h) ห้ามให้กระบอกสูบถ่ายขนล้น (ไม่เกิน 80% ของปริมาตรน้ำยาแอร์ที่เป็นของเหลว)

i) ห้ามให้กระบอกสูบมีแรงดันจากการทำงานมากเกินโป แม้จะเกิดเพียงชั่วคราวก็ตาม

i) เมื่อกระบอกสูบเต็มตามกำหนดและเสร็จลิ้นกระบวนการแล้ว ควรแน่ใจว่าได้อตกระบอกสูบและอุปกรณ์ต่างๆ ออกจากพื้นที่ห้างาน และชิดวาส่วนแยกต่างๆ ที่อยู่บนอุปกรณ์แล้ว

k) ไม่ควรนําห่ายาแอร์ที่สูบถ่ายออกมาใบเติมในระบบทำความเย็นอื่น เว้นแต่ได้ล้างทำความสะอาดและตรวจสอบระบบตั้งกล่าวเรียบร้อยแล้ว

11. การปิดป้าย

- ควรปิดบ้ายที่เครื่องเพื่อบ่งชี้ว่ามีการยกเลิกการใช้งานระบบ และไม่มีน้ํายาแอร์เหลืออยู่

- crystalระบุวันที่และลงชื่อกากับไว้บนป้าย

- ควรแน่ใจว่าป้ายที่ติดอยู่บนเครื่องระบุว่าเครื่องบรรจุน้ำยาแอร์ที่มีความไว้ไฟ

12. การซ่อมแซม

• เมื่อด่ายน้ํายาแอร์ออกจากระบบ ไม่乍จะเพื่อซ่อมบํารุงหรือเพื่อยกลิทการใช้งานระบบกัตม สิ่งที่ควรปฏิบัติถิ์ตีอคารก่ายน้ํายาแอร์ทั้งหมดออกมาอย่างปลอดภัย
• เมื่อก่ายน้ํายาแอร์ไปยังกระบอกสูบ ควรแน่ใจว่าได้ใช้เฉพาะกระบอกสูบด่ายน้ํายาแอร์ที่เหมาะสมเท่านั้ม
• ควรแน่ใจว่าจำนวนของกระบอกสูบที่เหมาะสมสำหรับระบบที่เติมน้ํายาแอร์ทั้งหมดมีเพียงพอ
• ควรกำหนดประกอบสูบทั้งหมดที่ใช้สูบถ่ายน้ํายาแอร์ที่ออกมา และปิดป้ายป่งชี้ไว้ (ตัวอย่างเช่น กระบอก สูบพิเศษสําหรับสูบถ่ายน้ํายาแอร์ออกจากระบบ)
• กระบอกสูบควรติดตั้งวาล์วลดความดัน และทำงานสัมพันธ์กับวาล์วเปิดในลำดับการทํางานที่ถูกต้อง
• ศวรล้างทำความสะอาดกระบอกสูบสำหรับสูบถ่ายน้ํายาแอร์ออกจากระบบซึ่งไม่มีเน้ํายบรรจุอยู่ หากทำใต้ และทำให้ Classicบอกสูบถ่ายเย็นลงก่อนจะเริ่มการสูบถ่ายน้ํายาแอร์ออกจากระบบ
• ยุปกรณ์ที่ใช้ในการสูบล่ายน้ํายาแอร์ออกจากระบบควรจัดวางในล้าดับการทํางานที่ถูกต้องโดยมีเอกสารแต่งขั้นตอนการทํางานของอุปกรณ์นั้นอยู่โกส้มือ และอุปกรณ์ที่ใช้ในการสูบล่ายน้ํายาแอร์ออกจากระบบควรมีความเหมาะสมต่อการสูบล่ายน้ํายาแอร์ที่มีความ Liberia pi่ออกจากระบบ
• นอกจากนี้ ความมีเครื่องชั่งน้ำหนักที่ผ่านการสอบเทียบแล้วและจัดวางในลำดับการทำงานที่ถูกต้อง
• ท่อต่างๆ ความช้อต่อที่ไม่มีอยร่ววและอยู่ในสภาพดี
• 呗은ใช้เครื่อง Sulubalay deliversตรวจสอบ가逵려고สูบล่ายอยู่ในลำดับการทํางานที่ถูกต้อง และมีการดูแล้วักษาเครื่อง Sulubalayให้อยู่ในสภาพพืดี พร้อมกับตรวจสอบว่าได้ปิดแนกซึ้นสนทางไฟฟ้าที่เกี่ยวข้องแล้วเพื่อป้องกับในการณี้ที่มีการปล่อยน้ํายาแกร้า หากมีข้อลังลัย ควรปรึกษาผู้ผลิต
• ศวรศินน้ํายาแอร์ที่สูบเท่ายออกมาจากระบบให้แก่ผู้จัดงําหน่ายน้ํายาแอร์ โดยบรรจุไว้ในกระบอกสูบเท่ายน้ํายาแอร์ที่นําออกจากกระบบ และควรจัดทําเอกสารแสดงการขนถ่ายของเสียตามที่กำหนดไว้
• ห้ามนําหน่ายแอร์ไปผสมในเครื่องสูบถ่าย โดยเฉพาะในกระบอกสูบ
• funkคอม Promotion 被อร์ เหรือน้ํามันคอม Promotion 运动comes ดาวแน่ใจว่าได้ทําความสะอาดคอม Promotion 被อร์ เหรือน้ํามันคอม Promotion 被อร์ตั้งกล่าวจนอยู่ในระดับที่ยอมรับได้แล้ว ทั้งนี้เพื่อให้แน่ใจว่าบ้ายาแอร์ที่มีความไว้ไฟจะไฟคงค้างอยู่ในน้ํามันหล่อลื่นนั้น
• กระบวนการทำความสะอาดควรดำเนินการก่อนที่จะต้นคอมเพราะเซอร์ไปยังผู้จัดจำหน่าย
• ควรทำความร้อนตัวเครื่องของคอมเพราะเซอร์ด้วยไฟฟ้าเท่านั้นเพื่อเร่งกระบวนการนี้
• เมื่อระบายน้ำมันออกมาจากระบบ ควรดำเนินการด้วยความปลอดภัย

คําอธิบายสัญลักษณ์ต่างๆ จะแสดงอยู่บนเครื่องภายในอาคารหรือเครื่องภายนอกอาคาร

	คําเดือน	สัญลักษณ์นี้แสดงว่าเครื่องใช้จ้ายาแอร์ไว้ไฟหาหน้ายกแอร์วัฒลอดมาและมีแหล่งกําเนิดไฟอยูต้าน meals อาจเกิดไฟลูกใหม่ได้
	ข้อควรระวัง	สัญลักษณ์นี้แสดงว่าคารอ่านคู่มือการใช้งานด้วยความละเอียดรอบคอม
	ข้อควรระวัง	สัญลักษณ์นี้แสดงว่าคารให้เจ้าหน้าที่ชอมบํารุงเป็นผู้ตําเนินการกับเครื่องนี้โดยอ้างอิงจากคู่มือการติดตั้ง
	ข้อควรระวัง	สัญลักษณ์นี้แสดงว่ามีข้อมูลอยู่ในคู่มือการใช้งาน และ/หรือคู่มือการติดตั้ง

2.ข้อมูลเกี่ยวกับเครื่องนี้

2.1. เครื่องพิเศษสำหรับน้ำยาแอร์ R32 (R410A)

ชื่อของเครื่องมือ	เปลี่ยนจาก R22 ใบใช้ R32(R410A)
เกจท่อร่วม	แรงดันมีค่าสูง และไม่สามารถวัดได้ด้วยเกจปกติ (R22) เพื่อป้องกันความผิดพลาดจากการผสมน้ํายาแอร์ชนิดอื่น พอร์ตเติมน้ํายาจึงเมื่อเล่นล่านศูนย์กลางที่เปลี่ยนแปลงไปควรใช้เกพรี่มีฝืนกระหว่าง -0.1 ถึง 5.3 MPa (-1 ถึง 53 บาร์) สําหรับความต้นสูง -0.1 ถึง 3.8 MPa (-1 ถึง 38 บาร์) สําหรับความต้นต่ํา
สายเติมน้ํายาแอร์	วัสดุและขนาดฐานของสายเติมน้ํายาแอร์จะเปลี่ยนไป เพื่อเพิ่มความด้านทานความต้นที่เกิดขึ้น (R32/R410A)
ปัมสุดญญาภาศ	ปัมสุดญญาภาศปกติทั่วไปสามารถใช้ได้ หากติดตั้งอุปกรณ์ตัดแปลงปืมสุดญญาภาศห้ามใช้ปืมสุดญญาภาศที่มือเตอร์แบบอนุกรม
เครื่องตรวจจับก้าชรั่ว	เครื่องตรวจจับก้าชรั่วชนิดพิเศษสําหรับน้ํายาแอร์ R32 หรือ R410A ประเภท HFC

ท่อทองแดง

จําเป็นต้องใช้ท่อทองแดงไว้ร้อยต่อ และเป็นมานั้นนันที่ตกค้างอยู่ต้องน้อยกว่า 40 มก. /10 ม. Decl่าใช้ท่อทองแดงที่มีส่วนที่เคยตกหล่น เปลียนรูป หรือเปลี่ยนสี (โดยเฉพาะพื้นผิวท่อต้านใน) มิจะนั้น วาล์ chemotherapy หรือท่อแคปิสารอ Transportดันเฉียงจากล้างสกปรก

เนื่องจากเครื่องปรับอากาศที่ใช้น้ํายาแอร์ R32(R410A) ทำให้เกิดความต้นสูงกว่าการใช้ R22 ดังนั้นจึงต้องเลือก วัสดุที่มีความแข็งแรงเพียงพอ

ความหนาของท่อทองแดงที่ใช้กับ R32(R410A) แสดงไว้ในตารางดังต่อไปนี้ ห้ามใช้ท่อทองแดงที่มีความหนาน้อยกว่า 0.8 mm. แม้ว่าจะมีจําหน่ายในท้องตลาดก็ตาม

ความหนาของท่อทองแดงหลอม

เส้นผ่านศูนย์กลางปรากฏ (น้ํา)	เส้นผ่านศูนย์กลางภายนอก (มม.)	ความหน้า (มม.)
1/4	6.35	0.80
3/8	9.52	0.80

คำเตือน

ในการติดตั้งเครื่องที่ใช้น้ํายาแอร์ R32 ว่าใช้เครื่องมือและวัสดุการเดินท่อเฉพาะพิลิตขึ้นเฉพาะสําหรับการใช้งานน้ํายาแอร์ R32(R410A) เนื่องจากความต้นของน้ํายาแอร์ R32 จะสูงกว่า R22 ประมาณ 1.6 เท่าหากไม่ได้ใช้วัสดุการเดินท่อเฉพาะ หรือติดตั้งไม่ลูกต้อง อาจทําให้เกิดการแตกหรือบาดเจ็บได้นอกจากนี้ อาจทําให้เกิดอุบติเหคร้ายแรงใด เช่น น้ําวั่วไหล ไฟดู หรือไฟใหม่

ห้ามใช้มสุญญาศาสหรือเครื่องมือสูบถ่ายน้ํายาแอร์ที่ใช้มอเตอร์แบบอนุกรม เนื่องจากอาจทําให้เกิดไฟลูก ใหม่ได้

คำเตือน

• เพื่อให้การทำงานของเครื่องปรับอากาศเป็นไปอย่างลูกต้อง ควรติดตั้งตามที่ได้อธิบายไว้ในคู่มือฉบับนี้
• ในการเขื่อมต่อเครื่องภายในและภายนอกอาคาร ให้ใช้ท่อและสายเครื่องปรับอากาศที่มีตัวแทนจำหน่ายอยู่ในท้องที่ของคุณ คูมือเล่นนี้ได้อธิบายถึงการเขื่อมต่อที่ถูกวิธีโดยใช้ชุดฤปกรณ์ติดตั้งดังกล่าว
• อย่าเปิดแหล่งจ่ายไฟจนกว่าจะทำงานทั้งหมดเสร็จสมบูรณ์

ข้อควรระวัง

คู่มือการติดตั้งนี้อ้อ้ายเฉพาะวิธีการติดตั้งเครื่องปรับอากาศภายในอาคารเท่านั่น ในการติดตั้งเครื่องยายนอกอาคาร (ถ้ามี) โปรดดูคู่มือการติดตั้งที่มากับผลิตภัณฑ์นั่นๆ

• ระมัตระวังอย่าทำให้เครื่องปรับอากาศมีรอยชูดขัดเมื่อหยืบจับ
• ภายหลังการติดตั้ง คว veroอิบายวิธีการใช้งานที่ลูกต้องให้ลูกค้าท Pat any โดยใช้คู่มือการใช้งาน

2.2.อุปกรณ์ประกอบ

อุปกรณ์ประกอบการติดตั้งตั้งต่อไน้ําให้ม่าพร้อมกับตัวเครื่อง ใช้ตามที่กำหนด

ชื่อและรูปร่าง จํานวน		ชื่อและรูปร่าง จํานวน
ศูมิถการใช้งาน		1	เทปล้า	1
ศูมิถการติดตั้ง(ตุ่มีอนี้)		1	สกรูเกลียว复合อย(M4)	5
แผ่นยัดติดผนัง		1	สกรูเกลียว复合อย(M3)	2
รีโมทคอนโทรด[IMAGE]		1	แผ่นกรองอากาศ	2
แบตเตอร์		2	ที่ใส่แผ่นกรองอากาศ	2
ที่ใส่ริโมทคอนโทรด		1

รายการอุปกรณ์ประกอบต่อใบนี้จำเป็นต่อการติดตั้งเครื่องปรับอากาศ (รายการที่ไม่มีมาให้พร้อมเครื่องปรับอากาศ จะต้องจัดซื้อแยกต่างหาก)

ชื่อ จํานวน ชื่อ จํานวน
ชุดประกอบท่อเชื่อมต่อ 1 จุกบิดผนัง	1
สายไฟเชื่อมต่อ (4 ตัวน้ํา)	1	ฐานรอง
ท่อตัดผนัง 1 ทอย่างระบายน้ํา 1
เทปตกแต่ง 1 ลกรูเกลียวปล่อย		1 ชุด
เทปไวนิถ	1	สารสนิก

2.3. ชิ้นส่วนเพิ่มเติม

ตูคู่มือการติดตั้งของแต่ละอุปกรณ์สำหรับวิธีการติดตั้งอุปกรณ์เพิ่มเต็ม

ชื่อชั้นส่วน	ชื่อรุ่น	การใช้งาน
รีโมทคอนโทรลแบบมีสาย*	UTY-RVNYN	สําหรับใช้งานเครื่องปรับอากาศ
รีโมทคอนโทรลแบบมีสาย*	UTY-RNNYN	สําหรับใช้งานเครื่องปรับอากาศ
รีโมทคอนโทรลแบบง่าย*	UTY-RSNYN	สําหรับใช้งานเครื่องปรับอากาศ
อุปกรณ์เชื่อมต่อภายนอก *	UTY-XWZXZ5	เพื่อควบคุมการทํางาน
ชุดล้อสาร	UTY-XCBXZ2	สําหรับการติดตั้งของอุปกรณ์เพิ่มเติม

* อุปกรณ์เพิ่มเติมชุตสื่อสารจำเป็นสำหรับการติดตั้ง

3.ข้อมูลจำเพาะหั่วไป

ศูมิอนี้เป็นการแสดงวิธีและสถานที่ติดตั้งระบบเครื่องปรับอากาศโดยสรุป โปรดอ่านค่าแนะนําทั้งหมดของตัวเครื่องภายในและตัวเครื่องภายนอกโดยละเอียด และมั่นใจว่าจัดหารายการลุปกรณ์ต่าง ๆ ไว้ครบถ้วนก่อนใช้งาน

3.1. ประเภทของท่อทองแดงและวัสดุกันความร้อน

ข้อควรระวัง

สำหรับความแตกต่างของความสามารถและความสูงท่อ ให้ดูที่ผู้มือการติดตั้งตัวเครื่องภายใน

ขนาดท่อกิษ (ความหนา)[มน.]	ขนาดท่อช่องเหลว (ความหนา)[มน.]
∅ 9.52 (0.8)	∅ 6.35 (0.8)

ข้อควรระวัง

• พันฉวนความร้อนรอบท่อกิษและท่อของเหลว หากฉวนความร้อนไม่ทำงานหรือทํางานผิดพลาด อาจทำให้เกิดน้ําร์วไหล
• หาคคาสว่ามีความชั้นในสถานที่ติดตั้งฟอนไทยาแอร์สูงกว่า 70% ให้นฉวนกันความร้อนรอบฟอนไทยาแอร์ หาคคาสว่ามีความชั้นระหว่าง 70% และ 80% ให้อวนกันความร้อนที่มีความหนาที่ 15 มม. ชั้นไป หาคคาสว่ามีความชั้นสูงกว่า 80% ให้อวนกันความร้อนที่มีความหนาที่ 20 มม. ชั้นไป
• การใช้วนวนกันความร้อนที่ทางกว่าที่กําหนดไว้ ลําสต์ให้เกิดไอน้ําควบแน่นบนเพื่นผลของฉวนกันความร้อน
• นอกจากนี้ ควรใชฉวนความร้อนที่มีอัตราสื่อนําความร้อนโมเกิน 0.045 W/(m●K) หรือต่ำกว่า 20 °C.

3.2. วัสดุเพิ่มเติมที่ต้องมีสำหรับการแต่งตั้ง

A. เทปทำความเย็น (หุ้ม)
B. ตะขอหรือแคลมปิกันความร้อนสำหรับการเชื่อมต่อสายไฟ (ดูที่วหัสไฟฟ้าท้องถิ่น)
C.ปุนอุตราอยร่วง
D.น้ํามันหล่อสิ่นตัวทำความเย็น
E. แคลมป์หรือฐานรองเพื่อให้ท่อน้ํายาแอร์แน่น

4.ข้อบังคับด้านไฟฟ้า

ตัวเครื่องภายในใช้พลังงานจากตัวเครื่องภายนอก ไมควรให้ตัวเครื่องภายในใช้แหล่งจ่ายไฟแยกกัน

คำเตือน

มาตรฐานสำหรับสายไฟและอุปกรณ์แตกต่างกันในแต่ละประเทศไทยหรือภูมิภาค ก่อนเริ่มต้นใช้งานเครื่องใช้ไฟฟ้า ควบปฏิบัติตามกฎระเบียบ รหัสหรือมาตรฐานอย่างเคร่งครัด

สายไฟ	ขนาดตัวนํา [มมวิ]	ชนิด	หมายเหตุ
สายไฟเชื่อมต่อ	1.5	ประเภท 60245 IEC 57	3 สายไฟ + สายดิน, 1 ∅ 220 V

ความยาวสายไฟสูงสุด: ให้แรงต้นไฟตกลงไม่เกิน 2% เพิ่มขนาดสายหากแรงต้นลดลงมากกว่า 2%

5. การเลือกทำแหน่งในการติดตั้ง

กำหนดตําแหน่งติดตั้งพร้อมลูกค้าตั้งนี้

- ห้ามติดตั้งในพื้นที่มีควันจากน้ํามัน ในโรงงานที่ใช้น้ํามัน พื้นที่ที่เครื่องฉุกลมทะเล พื้นที่น้ําพุร้อน ซึ่งมีกําชชั่งโพดิ์ พื้นที่มีกําชที่มีฤทธิ์กัดกร่อน พื้นที่ที่สัตว์อาจปล่อยลิงปฏิกูลลงบนเครื่อง พื้นที่มีกําช แอมโมเนีย และพื้นที่ที่มีผู้นละออง

เครื่องภายในอาคาร

(1) ติดตั้งระดับของเครื่องภายในอาคารบนผนังที่แข็งแรงและไม่ทำให้เกิดการลั่นสะเทือน
(2) ไม่ควรมีลิ่งก็ตขวางช่องลมทางเข้าและช่องลมทางออก: อากาศสามารถไหลเวียนโต้ทั่วทั้งห้อง
(3) ติดตั้งวงจรสาขาเฉพาะกับตัวเครื่อง
(4) ห้ามติดตั้งเครื่องในบริเวณที่แสงแตตส่องโดยตรง
(5) ติดตั้งเครื่องในบริเวณที่เชื่อมต่อกับเครื่องภายนอกอาคารได้ง่าย
(6) ติดตั้งเครื่องในบริเวณที่สามารถติดตั้งท่อยางระบายน้ำได้ง่าย
(7) ศวรคํานังถึงการซ่อมบำรุง และเว้นพื้นที่ไว้ตั้งแสดงในหัวข้อ “6.1 ขนาดในการติดตั้ง” นอกจากนี้ ศวรติด ตั้งเครื่องในบริเวณที่สามารถยอดแผนกรองออกได้
た่าแหน่งในการติดตั้งชั้นต้นที่ถูกต้องจึงเป็นเรื่องสําคัญ เพาะการย้ายた่าแหน่งจะทําได้ยากหากได้ติดตั้งไปแล้ว

คำเตือน

ติดตั้งเครื่องในบริเวณที่สามารถรองรับน้ําหนักของเครื่องได้ ติดตั้งเครื่องให้มันคง เพื่อไม่ให้เครื่องคว่าหรือดลงมา

ข้อควรระวัง

ไมควรติดตั้งเครื่องในบริเวณต่อไปนี้:

• พื้นที่มีเกลือในปริมาณมาก เช่น ขายทะเล อาจทำให้ขึ้นส่วนโลหะผุกร่อน ทำให้ขึ้นส่วนหลุดออก หรือ เก็ตรอยร่วงทำให้น้ำเข้าเศรื่องไต้
• พื้นที่ที่มีน้ํามันแวร่หรือมีละอองน้ํามันอยู่จํานวนมาก หรือพื้นที่ที่มีไอน้ํา เช่น ห้องครัว อาจทําให้ชิ้นส่วน พลาสติกเสื่อมสภาพ ทําให้ชิ้นส่วนหลดออก หรือเกิดรอยร่วงทําให้น้ําเข้าเครื่องไต้
• ฟันที่ที่ใกล้แหล่งความร้อน
• พื้นที่มีสารซึ่งมีผลกระทบรุนแรงต่อเครื่อง เช่น ถ้าชัดฟิวาวิต ก๊าชคลอรัน การ หรือต่างจะทำให้ทอ ทองแดงและชัยต่อทองเหลืองผู้เร่อน ทำให้เกิดน้ํายาแอร์ร่วม
• พื้นที่ชั่งอาจทำให้กําชที่ระเบิดได้ว์ไหลออกมา ซึ่งกําชตังกล่าวมีเส้นโย cards์บอนที่มีสารแขวนลอย หรือ ผู้นที่ติดไฟ หรือสารระเหยไวโพ เช่น ทินเนอร์ หรือน้ํามันเชื้อเพลิง
• หากก้าชร่วงและเกิดขึ้นในบริเวณรอบตัวเครื่อง อาจก่อให้เกิดอัคศิภัย
• ฟื้นที่ชิ่งลัตว์ต่างๆ ปล่อยสิ่งปฏิกลออกมา หรือพื้นที่ที่มีกําชแอมโมเนีย
• ห้ามใช้เครื่องเพื่อวัตถุประสงค์เฉพาะ เช่น การจัดเก็บอาหาร การเลี้ยงดูสัตว์ การเพาะปลูกต้นไม่หรือใช้เก็บคุปกรณ์วัดหรืองานศิลปะ เนื่องจากอาจทําให้ลึ่งที่จัดเก็บหรืออนอมไว้มีคุณภาพลงดง
• ติดตั้งเครื่องในบริเวณที่ช่องระบายน้ำไม่ก่อให้เกิดบัญหาใดๆ
• ติดตั้งแต่ orgานในอาคาร เครื่องภายนอกอาคาร และสาย automationไฟ ให่งทางจากโทรศัตน์หรือเครื่องรับดังญาณวิทยุอย่างน้อย 1 เมตร เพื่อป้องกันเครื่องรับโทรศัตน์และวิทยุกสังญาณระบบงาน (แม้ว่าจะติดตั้งในระยะมากกว่า 1 ม. แล้ว ก็ยังอาจเจ็ดสังญาณระบบงานได้ในบางกรณี)
• หากเด็กอยู่ใกล้เครื่อง ควรมัวรีป้องกันไม่ให้เด็กเข้าถึงเครื่องไต่
• ติดตั้งเครื่องภายในอาคารบนผนังโดยให้มีความสูงจากพื้นมากกว่า 1.8 เมตร

6. การดำเนินงานในการติดตั้ง

คำเตือน

ในระหว่างการขนส่งหรือการเคลื่อนย้ายเครื่องภายในอาคาร ควรหุ้มป้องกันเท่อโดยใช้แผ่นยืดติดผนั่งปิดไห้ ห้ามเคลื่อนย้ายเครื่องใช้ไฟฟ้าโดยการยกท่อของเครื่องภายในอาคาร (หากเกิดแรงกระแทกกับช้อต่อท่อลางที่ให้เกิดก็ฯไขไฟจากการรั่วไหลระหว่างดําเนินการได้)

ข้อควรระวัง

• ไม่ควรกระแสแทกหรือกดเซ็นเซอร์ตรวจสอบอุณหภูมิ เพวาะอาจทำให้เกิดความเฉียหายหรือผิดปกติ
• ไม่ควรสัมผัสเซ็นเซอร์ตรวจสอบอุณหภูมิ รอยชีตข่วนหรือสิ่งสกปรกอาจทำให้การตรวจพับผิดพลาด
• ไม่ควรวางตึงของขนาดใหญ่ใกล้กับเชื่นเซอร์ตรวจสอบอุณหภูมิ เชื่นเซอร์ตรวจสอบอุณหภูมิ และเก็บเครื่องทำความร้อนไว้นอกบริเวณการตรวจจับของเซ็นเซอร์

ระยะการตรวจจับของ เซ็นเซอร์ ตราจับการเคลื่อนไหวมนุษย์มีตั้งนี้ มุม 90° แนวติ่ง (มุมมองต้านข้าง) มุม 100°

7° 90°

มุม 100" แนวนอน (มุมมองต้านบน)

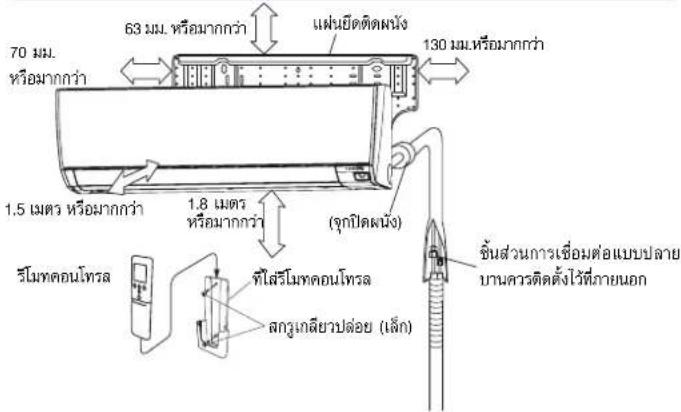

6.1.ขนาดในการติดตั้ง

70 mm. หรือมากกว่า 63 mm. หรือมากกว่า 130 mm.หรือมากกว่า 1.5 เมตร หรือมากกว่า 1.8 เมตร หรือมากกว่า (จุกปิดแน่ง) ริโมทคอนโทรล ที่ใส่ร์โมทคอนโทรล สกรุงเกลียาบล่อย (เล็ก) อันส่วนการเชื่อมต่อแบบปลาย บ้านควรติดตั้งไว้ที่ภายนอก

6.2. ทิศทางการเดินท่อของเครื่องภายในอาคาร

การเต็นท่อสามารถทำใต้ 3 ทิศทางตามที่แสดงไว้ตั้งนี้

เมื่อเดินท่อในพิศทาง 2 หรือ 3 ให้ตัดตามช่องท่อที่ต้านช้างของผ่าครอบด้านหน้าโดยใช้เลื่อยเหล็ก

(ด้านหลัง) 2 ช่องทางออกด้านขวา 1 ช่องทางออกด้านหลัง

3 ช่องทางออกต้านล่าง

6.3. การเจาร์ในผนังเพื่อต่อท่อ

(1) เจะาะรูขนาดเส้นผ่านศูนย์กลาง 65 มม. บนผนังตาม才能够แห่งที่แสดงไว้ตั้งนี้
(2)เจาะรูโดยให้ปากรุต้านนอกอยู่ตํากว่าต้านใน (5-10 มม.)
(3) ปรับหาศูนย์กลางของรูบนผนัง หากไม่อยุตรงกลาง อาจทำให้นำรัวไหลใต้
(4) ตัดท่อติดผนังให้เท่ากับความหนาของผนัง ติดท่อตังกล่าวเข้ากับฝาปิดผนัง จากนั่นปิดฝาปิดให้แน่นโดยใช้เทบโวนิล แล้วสอดท่อเข้าไบในรู
(5) สำหรับการเดินท่อต้านช้ายและการเดินท่อต้านขวา ให้เจาะรูตําลงมาเล็กน้อยเพื่อให้น้ำที่ระบายอยากมาไหล ได้โดยสะดวก

แผ่นยิตติดต์น้ํา ชุดศูนย์กลาง ช่องที่มีเล่นผ่าน ศูนย์กลาง 65 มม.

พันด้วยเทบโวนิล จุกนิดต์นัง* ท้อติดต์นัง* (ต้านใน) 15 ถึง 10 มม. ต่ํา (ต้านนอก) ข้อเฉพาะในท้องถิ่น

คำเตือน

ควรใช้ท่อติดหนังเสมอ หากไม่ได้ใช้ท่อติดหนัง สายไฟที่เข็อมต่อระหว่างเครื่องภายในอาคารและเครื่อง ภายนอกอาคารอาจสัมพัฒน์โลหะ และอาจทําให้ปล่อยกระแสโพออกมา

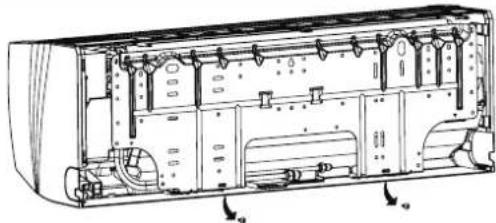

6.4. การติดตั้งแผ่นยืดติดผนัง

- _blockแผ่นยืดติดผนังจากตัวเครื่องภายใน (ถอดสกรู 2 ตัว)

(1) ติดตั้งแผ่นยิดติดผนังโดยวางตําแหน่งในแนว ตั้งและแนวนอนให้ถูกต้อง หากแผ่นยิดติดหมังเอียง น้ําอาจหยุดลงพื้นได้
(2) ติดตั้งแผ่นยิตติดผนังเข้าโดยให้มีความมั่นคง พอที่จะรองรับน้ำหนักของตัวเครื่องไต้

• ติดแผ่นยัตติดผนังเข้ากับผนังโดยใช้สกรุอย่างน้อย 5 ตัวขึ้น ใบ ใส่เข้าใบในช่องใกล้กับชอบด้านนอกของแผ่นยืด
• ตรวจสอบว่าไม่ให้แผ่นยัดติดผนังขยับได้

ข้อควรระวัง

ติดตั้งแผ่นยืดติดผนังโดยปรับแนวนอนและแนวตั้งให้อยู่ในแนวเดียวกัน การติดตั้งเอียงอาจทําให้น้ําร์วไหล 息息相关ได้

6.5. การจัดตําแหน่งท่อยางระบายน้ำและท่อ

[การเดินท่อต้านหลัง การเดินท่อต้านขวา การเดินท่อต้านล่าง]

ท้อ (ด้านบน) เครื่องกายในอาคาร ท่อย่างระยะบาน้ํา (ด้านล้าง)

• ติดตั้งท่อของเครื่องภายในอาคารตามพิศทางของรูปานผนัง แล้วมัดท่อยางระบายน้ำและท่อไว้ด้วยกัน โดยใช้เทปโวนิล
• ติดตั้งท่อโดยให้ท่อยางระบายน้ำอยู่ต้านล่าง
• พันท่อของเครื่องภายในอาคารที่มองเห็นจากต้าน นอกโดยใช้เทปกตกแต่ง
• สำหรับการเดินท่อออกด้านขวาหรือด้านล่าง ให้ตัด ช่องตัดลําหรับเป็นทางออกของท่อโดยใช้เลื่อย เหล็ก

[สำหรับการเดินท่อต้านหลัง และการเดินท่อต้านช้าย]

สลับฟาปิดช่องระบายน้ำกับท่อยางระบายน้ำ

ท่อยางระบายน้ำของเครื่องภายในอาคาร
附件 Sh่อง ระบายน้ํา

• สำหรับการเดินท่อออกด้านช้ายหรือ ด้านล่าง ให้ตัดช่องตัดสําหรับเป็น ทางออกของท่อโดยใช้เลื่อยเหล็ก
• ทอด事先ิตช่องระบายน้ําทั้งออก โดยใช้คืนตึงที่หัว事先ิตออกมา

วิธีการติดตั้งฝาปิดช่องระบายน้ำ วิธีการติดตั้งท่อยางระบายน้ำ

ใช้ประเภทเหลี่ยมขนาด 4 มม. อิกต้านหนึ่งใส่ฝาปิด ช่องระบายน้ำลงไปจนกว่าฝาปิดจะแนบเข้ากับปากก็อก ระบายน้ำ

ใส่ท่อย่างระบายน้ําในแนวทางตรงเข้าไปต้นใน เพื่อ ให้ที่ยืดท่อยางอยู่แนวเตี้ยวกับช่องสกรุที่อยู่รอบก็อก ระบายน้ําพอตี หลังจากใส่และก่อนเปลี่ยน ใส่และ ขั้นสกรุที่ถอดออกมากลับเข้าใช้อิกครั้ง

วิธีการถอดท่อยางระบายน้ำ

สกร ที่อย่างระบายน้ํา ต่อสกรที่อยู่ต้นเข้ายของ ที่อย่างระบายน้ําออกแล้ว ตึงที่อย่างระบายน้ําออกมา ที่ยืดที่อย่างระบายน้ํา

ควรจับช้อต่อของท่อยางระบายน้ำไว้ในระหว่าง destาเนินการ เนื่องจากสกรจะอยูด้านใน จึงควรใช้หวงที่มีแม่เหล็กไฟฟ้า

• สำหรับการเดินท่อต้านช้ายและการเดินท่อต้านล่างช้าย วางสัญลักษณ์ที่อยู่บนแผ่นยืดติดหนังแล้ววางท่อ เชื่อมต่อ
• ตัดท่อเชื่อมต่อให้มีรัศมีความ fix้ง 70 มม. ชิ้นไป แล้วจึงติดตั้งโดยให้ห่างจากพนังไม่เกิน 35 มม.
• หลังจากสอดท่อภายในอาคารและท่อยางระบายน้ำผ่านผนังออกมาแล้ว แขวนเครื่องภายในอาคารเช้ากับ ตะขอแขวนที่อยู่ด้านบนและด้านล่างของแผ่นยืดติดผนัง

[การติดตั้งเครื่องภายในอาคาร]

ตะขอเกี่ยวต้านบกน - แขวนเครื่องภายในอาคารเข้ากับ ตะขอแขวนที่อยู่ด้านบนของแผ่น ยัดติดสนั่ง ตะขอเกี่ยวต้านล่าง - ใส่แผ่นคืนเข้า이ระหว่างเครื่องภายในอาคารและแผ่นยัดติดสนั่ง เพื่อให้มีที่ら่างเกิดขึ้นที่ด้านล่างของเครื่องภายในอาคารและสนั่ง - หลังจากแขวนเครื่องภายในอาคารเข้ากับตะขอเกี่ยวต้านบนแล้ว ให้เกี่ยว ฟิตดึงของเครื่องภายในอาคารเข้ากับตะขอเกี่ยวด้านล่าง 2 ตัว ขณะที่กด ตัวเครื่องให้คําลงชิดกับสนั่ง

ข้อควรระวัง

• ใส่ท่อยางระบายน้ำและฟาบิดท่อระบายน้ำให้แน่น ท่อยางควรเอียงลงเพื่อป้องกันไม่ให้น้ําร์ว์โหลด
• เมื่อใส่ท่อยางระบายน้ำเข้าไป นอกจากน้ำแล้วไม่คารใช้สิ่งอื่นโต หากใช้สิ่งอื่นนอกเหนือจากน้ำจะทําให้ท่อยางเลื่อมคุณภาพได้จนน้ำร่วออกมา
• หลังจากถอดท่อยางระบายน้ำออกมา ควรแน่ใจว่าได้ปิด事先ปิดท่อระบายน้ำแล้ว
• เมื่อใช้เทปมัตท่อและท่อยางระบายน้ำ ศววางท่อยางระบายน้ำไว้ได้ท่อ
• สำหรับการเดินฟอสายยางระบายน้ําในสภาพแวดล้องที่มีอุณหูภูมิค่ํา จะต้องมีวิธีการป้องกันไผให้ฟอสายยางระบายน้ํากลายเป็นน้ําแข็งด้วย หลังจากที่เครื่องทํางานด้วยการทําความเย็นในสภาพแวดล้อมที่มีอุณหูภูมิค่ํา (เมื่ออุณหูภูมิกายนอกค่ากว่า 0 °C) น้ําไผฟอย่างระบายน้ํา Politicallyทางเบียนน้ําแข็งไ发出 น้ําที่ระบายออกมาและกายเป็นน้ําแข็งจะอุดตัดทางไหลของน้ําในฟอยาง จนล Africaทําให้น้ําวั่วในเครื่องกายในอาคารได้

6.6. การต่อบานท่อ (การต่อท่อ)

การบานท่อ

(1) ตัดท่อเชื่อมต่อให้มีความสามารถตามที่กำหนดโดยใช้เครื่องตัดท่อ
(2) จับท่อตวําลงเพื่อไม่ให้เศษที่ตัดออกมาค้างอยู่ในท่อ จากนั้นจึงพบครับท่อที่เหลืออยู่ออก
(3) ไสนื้อต่ำหรับบานท่อลงบนท่อแล้วทำการบานท่อโดยใช้เครื่องมือบานท่อ

ตรวจสอบได้ทําการ บานท่อ [L] ใช้เท่ากันและไม้เวอย แตก หรือรอบผลอก เกิดขึ้น

ใส่เนื้อตสําหรับบานท่อ (ควรใช่เนื้อตสําหรับบานท่อ์ให้มาพร้อม กับเครื่องภายในอาคารและเครื่องภายนอกอาคารตามลําดับ) ลงบท่อแล้วทําการบานท่อโดยใช้เครื่องมือบานท่อ ให้เครื่องบานท่อพิเศษล้าหรับ R410A หรือ R32 หรือเครื่อง มือบานท่อทั่วไป (ลําหรับ R22)

เส้นผ่านศูนย์กลางภายนอกของท่อ [มม. (นิ้ว)]	ขนาด A [มม.]	ขนาด B [มม.]
	เครื่องมือบานเที่อยําหรับ R32 ชนิดคลัตซ์
6.35 (1/4)	0 ถึง 0.5	9.1
9.52 (3/8) 13.2
12.70 (1/2) 16.6
15.88 (5/8) 19.7
19.05 (3/4) 24.0

เมื่อใช้เครื่องมือบานท่อปกติในการบานท่อ R32 ขนาดของ A ควอยู่ที่ประมาณ 0.5 มม. มากกว่าที่ระบุไห่ในตาราง (ลําหรับการบานท่อด้วยเครื่องมือบานท่อของรุ่น R32) เพื่อให้ได้ขนาดการบานตามที่กําหนด ใช้กจวัด ความหนาในการวัตขนาดของ A

ความกว้างของ ต้านแนน

เส้นผ่านศูนย์กลางภายนอกของท่อ [มม. (น้ํา)]	ความกว้างของนิอตหัวผ่าตามด้านเบน [มม.]
6.35 (1/4) 17
9.52 (3/8) 22
12.70 (1/2) 26
15.88 (5/8) 29
19.05 (3/4) 36

ขันต้วยประแจสองตัว

ประจ (ปากตาย) ทอร์ค ประจ ท่อของเครื่อง ภายในอาคาร นิ้ Ozสําหรับบานท่อ ท่อเชื่อมต่อ

⚠️ คำเตือน

การเชื่อมต่อแบบปลายบานไม่ควรทำภายในอาคาร

ข้อควรระวัง

ตรวจสอบให้แน่ใจว่าต่อเทักษับของต่อของเครื่องภายในอาคารอย่างถูกต้อง หากมิการตั้งดูน์ไม่ตี น้อย หัวผ่านจะไม่สามารถชนแน่นได้สนิท หากอกแรงหมุนน้อยหัวผ่านกากเกินไป operatedทําให้เกลี่ยวเสียหายได้ Office denotesต่อหัวผ่าน officesจากท่อของเครื่องภายในอาคารพันที่ จนากว่าจะเจ็บเทการเชื่อมต่อเข้ากับท่อ

จัดประเภทเจรดแรงบิดที่ด้วยจับ วางตําแหน่งให้ได้องตาที่ลูกตั้งก็ท่อเพื่อชันนิอดหัวผ่าให้นแน่ ชันนิอดห้าผ้าด้วยประเจรดแรงบิดโดยใช้วอีการชันแน่นตามที่ระบุ มิจะนั้นนิอดหัวผ่าอาจตกหลังจากที่ใช้ งานได้ลักษะะ ส่งผลเห็น้ํายาแอร์รัสโกลและก่อให้เกิดก้าที่เป็นอันครวายหากน้ํายาแอร์สัมพัลลูกเปลวโพ เชื่อมต่อเทื่อให้สามารถต่อผ้าครอบกล่องควบคุมเพื่อการบริการเมื่อจําเป็นได้อย่างง่ายตาย เพื่อป้องกันการโพธมิของน้ําเข้าลุ่กล่องควบคุม ควรตรวจสอบให้แน่เจว่าได้รู้ฉวน Campusท่อยอย่างแน่นหนาแล้ว

ขนาดของนื้อต่ำหรับบานท่อและแรงขัน

นิ้ําตสําหรับบ้านท่อ [มม. (นิ้ํา)]	แรงบิดขัน [N·m (kgf·cm)]
เส้นผ่านศูนย์กลาง 6.35 (1/4)	16 ถึง 18 (160 ถึง 180)
เส้นผ่านศูนย์กลาง 9.52 (3/8)	32 ถึง 42 (320 ถึง 420)
เส้นผ่านศูนย์กลาง 12.70 (1/2)	49 ถึง 61 (490 ถึง 610)
เส้นผ่านศูนย์กลาง 15.88 (5/8)	63 ถึง 75 (630 ถึง 750)
เส้นผ่านศูนย์กลาง 19.05 (3/4)	90 ถึง 110 (900 ถึง 1,100)

ข้อควรระวัง

- ชันนื้อตสําหรับบานท่อโดยใช้巴黎แจ Fortอร์คตามที่อธิบายไว้ในคู่มือฉบับนี้ หากชันแน่นจนเกินไป นื้อต ลําหรับบานท่ออาจหักเมื่อใช้งานนานๆ และอาจทําให้น้ํายาแอร์รั่วได้

7. การวางระบบสายไฟ

ข้อควรระวัง

ระมัตระวังไม่ให้เกิด抗战ะไฟเมื่ออยู่ในสถานการณ์ตั้งต่อไปนี้ เมื่องจากใช้น้ํายาแอร์ที่มีความไว้ไฟ

• ห้ามลอดฟ้าสื่อักษณะที่ยังเปิดไฟอยู่
• ห้ามถอดสายไฟออกขณะที่ยังเปิดไฟอยู่
• ศวรวงตําแหน่งจุดเชื่อมต่อของช่องออกไว้ให้อยู่สูง วางสายไฟโดยไม่ให้พันกัน

7.1. แผนผังระบบสายไฟ

คําเดือน

• ก่อนต่อสายไฟ ควรตรวจสอบให้นแน่ใจว่าได้ตัดการจ่ายไฟแล้ว
• ต้องต่อสายไฟทุกลายให้แน่น
• ห้ามให้สายไฟล้มผัสกับท่อน้ำยาแอร์ คอมเพราะเซอร์ หรือขึ้นส่วนที่หมุนได้โดยเด็ดชาต
• สายไฟหวมลีลล์ล้านฟ้าให้ชั่วต่อสายไฟร้อนจัดหรือทําให้เครื่องทํางานผิดปกติ อันตรายจากไฟโหมักถือเจด ขึ้นได้ด้วยเช่นกัน ดังนั้นจึงควรต่อสายไฟทุกเส้นให้แน่น
• ต่อสายไฟเข้ากับหมายเลขของชั่วต่อสายไฟที่ตรงกัน

7.2. วิธีการต่อสายไฟเข้ากับชั่วต่อสายไฟ

(1) ใช้ทางปลาหัวกลมแบบมีปลอกถนนหุ้มตั้งแสดงในภาพด้านส่างเพื่อต่อเข้ากับบล็อดชั่วเสียบ
(2) ปีบชั่วต่อสายไฟชนิดกลมเช้ากับสายไฟให้แน่นโดยใช้เครื่องมือที่เหมาะสมเพื่อไม่ให้สายไฟหลวง
(3) ใช้สายไฟตามที่กำหนดไว้โดยต่อให้แน่น แล้วขันเพื่อไม่ให้เกิดแรงดันมากระทบชั่วต่อสายไฟดังกล่าว
(4) ใช้ expandsทางที่เหมาะสมขันสกรูของขั้วต่อสายไฟให้แน่น ห้ามใช้ expandsทางที่มีขนาดเล็กเกินโป มิจะนั้นหัวสกรูอาจ ชํารุด และทำให้ขันสกรูใต้มี่แน่นพอ
(5) ห้ามขันสกรูของขั่วต่อสายไฟแน่นเกินโป มิฉะนั้นสกรูอาจหักใต้
(6) ดูแรงขันสกรูของชั่วต่อสายไฟในตารางตั้งต่อไปนี้

แรบิดขั้นแน่น
สกรุง M3.5	0.8 ถึง 1.0 N • m ( 8 ถึง 10 kgf • cm )
สกรุง M4	1.2 ถึง 1.8 N • m ( 12 ถึง 18 kgf • cm )
สกรุง M5	2.0 ถึง 3.0 N • m ( 20 ถึง 30 kgf • cm )

7.3. การเดินสายไฟของเครื่องภายในอาคาร

(1) ถอดฬาครอบสายไฟออก
(2) ถอดแคลมปีย็ดสายไฟออก
(3) ต่อชั่วต่อสายไฟชนิดกลมเช้ากับจุนชั่วต่อสายไฟ
(4) ผูกสายไฟเชื่อมต่อให้แน่นโดยใช้แคอมปิยิตสายไฟ
(5) ปิดฝากรอบให้แน่น

แสสมบิยิตสายไฟ สกรุ ผ่าครอบ สายไฟ สกรุ สายดิน แสสมบิยิตสายไฟ สกรุ ผ่าครอบสายไฟ สกรุ สายไฟเชื่อมต่อ ไส่鄰บฟ้าครอบลวดลงใบในรู้สีเหลี่ยมของเครื่อง ภายในบ้าน และยัดด้วยลกรุ

ข้อควรระวัง

• จับคู่หมายเลขของฐานข้าวสายไฟและสีของสายไฟเชื่อมตอกับฐานข้าวเสียบสายไฟและสายไฟเชื่อมต่อของเครื่องภายนอกอาคาร หากเดินสายไฟไม่ถูกต้องอาจทำให้เกิดไฟใหม่ได้
• เมื่อติดสายไฟเชื่อมต่อเข้ากับแคลมบัติสายไฟ ควรผูกสายไฟตรงส่วนดอกพลาสติก ไม่ใช่ส่วนที่เป็น ฉวน หากฉวนมีร้อยดอก ไฟอาจร่ว่ได้
• ควรต่อสายดินเสมอ การต่อสายเดินไม่ถูกต้องอาจทำให้ไฟตุดได้
• ต่อสายไฟเชื่อมต่อเข้ากับฐานชั่วสายไฟให้แน่น การติดตั้งที่ไม่สมบูรณ์อาจทำให้เกิดไฟใหม่
• ห้ามใช้สกรูสายตินของเครื่องภายในอาคารต่อเข้ากับเครื่องภายนอกอาคาร เว้นแต่มีการระบุไว้อัดเจน

8. การเสร็จลิ่น

ท่อเชื่อมต่อ (ฉนวนกันความร้อน) มัดท่อรวมกันเพื่อไม่ ให้เกิดช่องว่าง หุ้มฉนวนทับ เทบไวนิล

การเดินท่อด้านช้าย

(1) หุ้มฉวนระหว่างท่อต่างๆ

• สำหรับการเตินท่อต้านหลัง ด้านขวา และต้านล่าง ให้พัน ถนนหุ้มท่อเชื่อมต่อและถนนหุ้มท่อของเครืองภายในอาคาร ข้อมกันแล้วผู้รวมกันโดยใช้Ceปโนนิลเพื่อไม่ให้มีช่องว่างเกิดเชื้น
• สําหรับการเดินท่อด้านซ้ายและด้านล่างซ้าย ให้พันฉวนหุ้ม ท่อเชื่อมต่อและฉวนหุ้มท่อเครื่องภายในอาคารชนกันแล้วผูก รวมกันโดยใช้เทบไวนิลเพื่อไม่ให้มี่ช่องว่างเกิดซึ้น
• สำหรับการเดินท่อต้านซ้ายและต้านล่างซ้าย พันส่วนที่เก็บท่อ ต้านหลังไว้โดยใช้เทปผ้า
• สำหรับการเดินท่อด้านช้ายและด้านล่างช้าย มัดสายไฟเชื่อม ต่อติดกับด้านบนของท่อโดยใช้เทปโวนิล
• สำหรับการเดินท่อต้านซ้ายและด้านล่างซ้าย มัดท่อและท่อ ยางระบายน้ํารวมกันโดยใช้เทบฝ้าพันให้ท่อทั้งสองให้มีขนาด พอดีเพื่อใส่เช้าใบในที่เก็บท่อต้านหลังโต้

(2) ติดสายไฟเชื่อมต่อไว้ตามท่อเชื่อมต่อชั่วคราวโดยใช้วนิลเทป (ใช้เทปหุ้มโดยให้มีความกว้าง 1/3 ของเทป จากด้านส่างของท่อ เพื่อไม่ให้น้ําซิ่มเข้าไปได้)

(3) ติดท่อเชื่อมต่อเข้ากับผนังต้านนอกพร้อมฐานรอง
(4) ปิดช่องว่างระหว่างท่อติดผนังและช่องของผนังโดยใช้สารผนิกเพื่อป้องกันให้น้ําฝนหรือลมพัดเข้ามาใต้
(5) ติดท่อย่างระบายน้ำเข้ากับผมังต้านนอก ฯลฯ

สำหรับการเชื่อมต่อจากต้านล่างช้าย

ท่อติดฟนัง สายโพเซ็อมต่อ ท่อเข็อมต่อ ทอย่างระบายน้ํา ฐานรอง* ท่อ ฝาปิดฟนัง ด้านนอก ปุนอุด รอยร่วม (ภายนอก) ฟนัง จัดเจ้ากงในสถานที่ตั้งที่

ตรวจสอบดังนี้:

ที่อย่างระบายน้ํา ฐานรอง ห้าม ห้าม งอชั้น ไมเรียบ ห้าม ปลายจุณน้ํา

9. การถอดและการติดตั้งแผงด้านหน้า

การติดตั้งช่องสมดูตอากาศ การติดตั้งช่องสมดูตอากาศ

เปิดช่องสมรุคคลาศาส ขณะที่กตเพลาอีดต้าน ข้ายและเข้าของช่องสม รุคคลาศาสออกด้านเมรถ มาๆ "a" ให้อต้องสม รุคคลาศาสตามที่สหาง ของลูกกร "b"

ขณะที่จับช่องลมไว้ในแวน นอน ให้วางเพลายิดต้านเข้า และขวาเข้าไปยังบเลือครอง ซึ่งอยู่ด้านเบนสุดของฝาเปิด “c” ไผเพลายีเจนได้ยินเลียงติด สนิท เพื่อให้แข็ง Liberiaเวลา แต่ละตัวแน่นแล้ว

กดตําแหน่งทั้ง 4 ที่อยู่บน ช่องสมดูตอากาศ เพื่อบิต ช่องลมให้สนิท

9.1. การถอดแพงด้านหน้า

Storage (ฟ้าครอบสายโพ) Storage (6 ตําแหน่ง) Storage (3 ตําแหน่ง)

(1) ถอดช่องสมดูตอากาศออก (ดูการถอดช่องสมดูตอากาศ)
(2) ถอดฝากรอบ 3 ชิ้น
(3) ถอดฬาครอบสายไฟออก

spreadingด้านหน้า

(4) ถอดสกรู 7 ตัวออก
(5) ดึงแผงต้านหน้าใบทางข้างหน้าพร้อมยก ส่วนบนชั้น แผงต้านหน้าก็จะหลุดตอกมา

9.2. การติดตั้งแผงด้านหน้า

วูด้านบน (3 ตําแหน่ง) เครื่องภายในอาคาร ตระขอเกี่ยวตรงกลาง (2 ตําแหน่ง) ตระขอเกี่ยวต้านบน (3 ตําแหน่ง) แผงต้านหน้า ตระขอ (2 ตัว)

(1) ชั้นแรกให้ติดส่วนล่างของแสงด้านหน้า แล้วใส่ตะขอ เกี่ยวด้านบนและด้านล่าง (ด้านบน 3 จุด และด้านล่าง 2 จุด)

(2) ติดสกรุ 6 ตัว
(3) ติดฝากรอบสายไฟ
(4) ติด pairwise 3 อัน
(5) ติดช่องสมศูตอากาศ

ข้อควรระวัง

ติดตั้งแผงด้านหน้าและช่องลมทางเข้าให้แน่น ถ้าติดตั้งไม่เรียบร้อย แผงด้านหน้าหรือช่องลมทางเข้าอาจ หลุดร่วงไต้และเป็นสาเหตุของการบาดเจ็บไต้

10. ทดสอบการเดินเครื่อง

รายการที่ต้องตรวจสอบ

(1) การทำงานของแต่ละปุ่มบนรีโมทผอนโทรลปกติหรือไม่?
(2)ไฟแต่ละดวงสว่างปกติหรือไม่?
(3) ทิศทางการระบายอากาศของบานเกล็ดทำงานผิดปกติหรือไม่?
(4) ท่อระบายนำปกติหรือไม่?
(5) มีเสียงดังและแรงตั้นละเอือนผิดปกติในระหว่างการทำงานหรือไม่?
- ห้ามใช้งานเครื่องปรับอากาศในการทดสอบการทำงานเป็นเวลานาน

[วิธีการใช้งาน]

• สำหรับวิธีการใช้งาน ให้ดูในคู่มือการใช้งาน
• เครื่องภายในเอกสารอาคารไม่ทํางานเซ็นอยู่กับอุญหมูมิห้อง ในกรณีนี้ กตปม MANUAL AUTO ของเศื่อภายในอาคารดังไว้นなんกว่า 10 วินาที ไฟของต้านแสดงการทํางานและตัวแสดงการตั้งเวลาจะเริ่มกะพริมพร้อมฯ กันในระหว่างทดสอบการทํางาน

จากนั้น การทดสอบการทําความร้อนจะเริ่มต้นในประมาณ 3 นาที เมื่อความร้อนถึงค่าที่กําหนดไว้จากการ ทํางานของรู้โมทคอนโทรล [รุ่นวงจรย้อนกลับเท่านั้น] (ดูจากคู่มือการใช้งานลําหรับการใช้งานวีโมทคอนโทรล)

- ในการ如果你การเดินเครื่องทดลอง ใช้กตปุ่ม เวิ่ม/หยุด บนวิโมทคอนโทรล (เมื่อเครื่องปรับอากาศทํางานโดยกฎหมาย TEST RUN ไฟตัวแสดง OPERATION และไฟตัวแสดง TIMER จะจะพรับช้าๆ)

[การใช้รีโมทคอนโทรลแบบมีสาย] (ทางเลือก)

สำหรับวิธีการใช้งาน ให้ตูในคู่มือการใช้งาน

(1) หยุดการทำงานของเครื่องปรับอากาศ

(2) กตปุ่ม MODE และปุ่ม FAN ค้างไว้พร้อมกัน อย่างน้อย 2 วินาที เพื่อเริ่มทดสอบการทำงานของเครื่อง

(3) กตปุ่ม เริ่ม/หยุด เพื่อหยุดทดสอบการทำงาน
หน้าจอแสดงการ ทดสอบการทำงาน

11. การติดตั้งรีโมทคอนโทรล

ตรวจสอบว่าต้าเครื่องภายในได้วับสัญญาณจากรีโมทคอนโทรลอย่างถูกต้อง แล้วจึงติดตั้งที่ใส่วิโมทคอนโทรล

ข้อควรระวัง

ห้ามติดตั้งเครื่องภายนอกอาคารในพื้นที่ตั้งต่อใบนี้:

• สถานที่ที่ถูกแสงแตตส่องถึงโดยตรง
• ตําแหน่งที่ได้รับความร้อนจากเตาหรือเครื่องทำความร้อน

11.1. การติดตั้งที่ใส่รีโมทคอนโทรล

• ติดตั้งรี่โมทคอนโทรในระยะที่ห่างจากตัวรับสัญญาณรีโมทคอนโทรไม่เกิน 7 เมตร หลังจากติดตั้งริโมทคอนโทรแล้ว ให้ตรวจสอบว่าสามารถเทํางานได้อย่างถูกต้อง
• ติดตั้งที่ใส่รีโมทคอนโทรศัพย์บหนัง เสา หรืออื่น ๆ ด้วยสกรูเกลียบวปล่อย

การติดตั้งที่ใส่รีโมทคอนโทรล

การติดตั้งที่ใส่วโมเทคนิคอนโทรด สกรูเกลียาบล่อย (เล็ก)

การติดตั้งรีโมทคอนโทรล

1 ชุด 2 69 ชีมตอน์ไตรด

12. การติดตั้งชุดส่วนประกอบที่เลือกใช้งานได้

เครื่องปรับอากาศนี้สามารถเชื่อมต่อกับชุดอุปกรณ์เสริมต่อใบนี้ได้

• รีโมทคอนโทรลแบบมีสาย
• รีโมทคอนโทรลแบบง่าย
• อุปกรณ์เชื่อมต่อภายนอก

ก่อนทำการติดตั้งรีโมทคอนโทรลแบบมีสาย

- ขณะที่ใช้ร์โมงทคอนโทรลแบบมีสาย บางฟังก์ชั้นอาจไม่สามารถใช้งานได้

ข้อควรระวัง

• ควรแน่ใจว่าถอตปลีกออกทั้งหมดแล้ว ก่อนการติดตั้ง
• อย่าสัมผัสศรีบอุลมิเนียมของตัวแลกเปลี่ยนความร้อนภายใน ตัวผลิตภัณฑ์ เพื่อหลักเลี่ยงการได้รับบาด เจ็บเมื่อคุณติดตั้งหรือช่อมบํารุงเครื่อง
• ในการติดตั้งหรือ可通过อก ควรแน่ใจว่าไม่มีสายไฟสัมผัสกับชั้นส่วนใด ๆ หรือดึงเกินไป แรงดันหรือการ ตรังที่มากเกินไปของสายไฟ อาจทําให้เกิดความผิดปกติของเครื่องปรับอากาศ
• สถานที่ที่ลูกแสงแคตส่องถึงโดยตรง
• ตําแหน่งที่ได้รับความร้อนจากเตาหรือเครื่องทำความร้อน
• ก่อนทำการตั้งค่าชุดส่วนประกอบที่เลือกใช้งานได้ ควรแน่ใจว่าเครื่องปรับอากาศสามารถรับสัญญาณ จากรีโมทคอนโทรศัลได้
• ห้ามเชื่อมต่อรีโมทคอนโทรลแบบมีสายโปยังชั่วต่อแหล่งจ่ายไฟ.
• ขณะเชื่อมต่อรีโมทคอนโทรลแบบมีสายกับต้าเครื่องภายใน ให้สายเชื่อมต่อที่มาพร้อมกับรีโมทคอนโทรลแบบมีสายหรือรีโมทคอนโทรลแบบง่าย
• ความยาวของสายริโมทคอนโทรลแบบมีสายที่เหมาะสมคือ 10 เมตร เมื่อต้องการต่อความยาวสาย ใช้ ถนนป้องกันส่วนที่เป็นข้อต่อสาย

ห้ามเชื่อมต่อแหล่งจ่ายไฟเข้ากับชั่วต่อ

13. งานส่วนการติดตั้ง

ข้อควรระวัง

• ไม่ควรกระทงหรือกตเซ็นเซอร์ตรวจสอบอุณหภูมิ เพวาะอาจทําให้เกิดความเสียหายหรือผิดปกติ
• ไม่ควรสัมผัสเซ็นเซอร์ตรวจสอบอุณหภูมิ รอยชีดช่วนหรือลิ่งสกปรกอาจทำให้การตรวจสอบจับผิดพลาด

13.1. การปรับเปลี่ยนสายรีโมทคอนโทรล

(1) ใช้เครื่องมือเพื่อตัดสายคว้นที่ปลายส่าย แล้วตึงฉนวนที่ตัดตรงส่วนปลายไว้ออก.
(2) เซื่อมต่อสายร์โมทคอนโทรดและสายเชื่อมต่อ

(ให้มาพร้อมกับร์โมทคอนโทรลแบบมีสาย)

ลิ่งสำคัญ: ตรวจสอบพันฉนวนที่รอยเชื่อมต่อระหว่างสายไฟ

สายเร็มต่ล ข้าว แดง ตํา ช้าว แดง ส่วนเร็มต่อที่พัน ฉวนกันความร้อน สายรีโม科教อนโทรล ตํา

13.2. การติดตั้งรีโมทคอนโทรลแบบมีสาย / ชุดเชื่อมต่อภายนอก (แยกจำหน่าย)

(1) ถอดสกรุบนกล่องควบคุมตามที่แสดงในด้านบนขวาของรูปต้านล่าง
(2) คลายด้วยีต้นล่างทั้ง 2 ตัว ที่ด้านช้างตามทิศทางลูกศร์ที่วงกลมไว้ในด้านล่างข้ายของรูปด้านล่าง ดึงและ ยอดฟ้าครอบออก

(1) (2)

(3) เซื่อมต่อขั้วต่อสายรีโมทคอนโทรศัม / ชุดข้าต่อเชื่อมต่อภายนอก(แยกจําหน่าย) ไปยังขั้วต่อที่กําหนดบนแดง ตามที่แลดงไว้ด้านล่าง ควรเชื่อมต่อไปยังตัวเชื่อมต่อที่เป็นฟังก์ชิ่นจําเป็นตามการใช้งานจริง
(4) หลังจากทำการเชื่อมต่อแต่ละชั่วต่อ แห่งสายไปตามรอยบากตามที่วงกลมไว้ในด้านล่างช้ายของรูปด้านล่าง
(3) ตัวเชื่อมต่อร่วมโควนไทรดแบบมี สาย : CNC01(สิ่งว่า) * (3) ตามตัวเชื่อมต่อซงทางออก มิตเหตุค : CNB02(สี่คํา) * (3) ตัวเชื่อมต่อซงทางออก
(3) สถานะตัวเข็อมต่อช่องทางออก ผิสพผาต : CNB02(ฝีค่า) *

(3) ควบคุมทางเข้า (การใช้งาน/หยุดหรือบังตับหยุด)ตัวเชื่อมค่อ : CNA01(ลิชาว)

(3) สถานะค้าเชื่อมต่อช่องทางออกพิเศษหาด : CNB01(ฝีขาว) *

(4)

*: สัญลักษณ์แสดงสถานที่พิมพ์บนแห่ง

(5) ติดต่อผ่าครอบกล่องควบคุมตามที่แสดงด้านล่าง (จัดแนวผ่าครอบด้วยมุมด้านบนและด้านล่างด้านขวา ตามที่แสดงในถู้ลักษณ์สามเหลี่ยมในรูไสตัวยืดบนผ่าครอบทั้ง 2 ด้านที่ด้านล่างของ 2 จุดที่วงกลมไว้)
- ขณะทำการติดตั้ง事先ครอบกล่องควบคุม คววนเจว่าสายไม่โดนกตับตามที่แสดงในมุมมองรายละเอียด
(6) ติดสกรู 1 ตัว

(7) สกรูสายดินของสายร์โมทคอนโทรศัมตามที่แสดงในรูป (ลําหรับรุ่นออสเตรเลียเท่านั้น)

(5) (5) (6) ค่าครอบ (7) รายละเอียด

13.3. การติดตั้งกล่องสื่อสาร

13.3.1. การถอดช่องลมทางเข้า

( ดูหัวข้อ "9.1. การถอดแผงต้านหน้า")

13.3.2. การตอดกล่องควบคุม

(1) ถอดสกรูออก (x4) (ใช้สกรูเดียวกับตอนที่ติดตั้ง)
(2) ดึงกล่องควบคุมเข้าหาตัวแล้วถอดออก

(1) (1) (1) (1) (2)

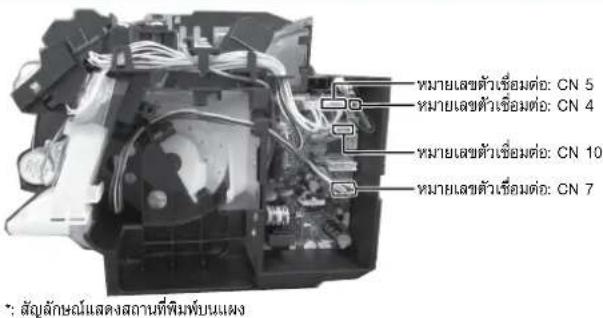

(3) ถอดต้าเชื่อมต่อ (x4)

- ถอดและดึงล็อกต้านช้างออกจากส่วนแทรกการเชื่อมต่อ

ข้อควรระวัง

- ระวังอย่าให้เกิดความเสียหายต่อชิ้นส่วนของแพง มิจะนั้น จะส่งผลให้ทำงานผิดปกติ

หมายเลขต้าเข็อมต่อ: CN 5 หมายเลขต้าเข็อมต่อ: CN 4 หมายเลขต้าเข็อมต่อ: CN 10 หมายเลขต้าเข็อมต่อ: CN 7 * ลัญลักษณ์แสดงสถานที่เพิ่มพ์บนแผง

(4) ถอดสายโพออกจากตัวยิดทั้ง 3 ตัว (ดูรูปต้านล่าง)

- ปล่อยสายหนาสีเขียวย์ต C ไว้ และลอดสายที่เหลือออกมา

ข้อควรระวัง

- ห้ามกระซากสายโพอาจทำให้เกิดความเสียหายใต้

ก่อน หลัง ตัวยิต A ตัวยิต B ตัวยิต C → ตัวยิต C

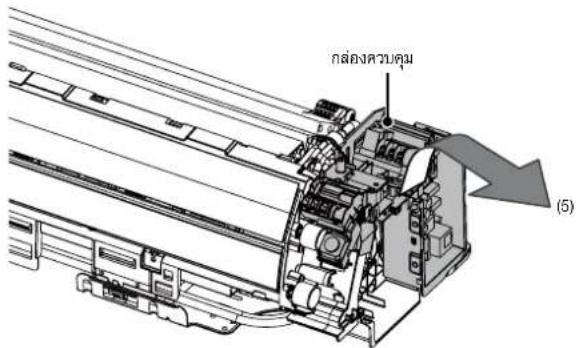

(5) ขณะที่ตึงกล่องควบคุมเข้าหาตัวเอง ให้กอดออกโปทางต้านขวา

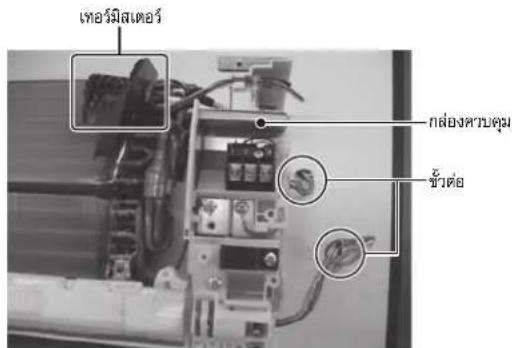

• ห้ามถอดเทอร์มิสเตอร์
• ห้ามทำให้ขั่วต่อเสียหายในขณะกอดสายไฟ (ดูรูปด้านล่าง)

steo มิสเตอร์ กล่องควบคุม ชั่วเต็ม

กล่องควบคุม (5)

13.3.3. การติดตั้งกล่องสื่อสาร

(1) ติดตั้งกล่องสื่อสารบนตัวเครื่องหลักและยืดด้วยสกรูให้มาให้นในสถานที่ที่แสดงไว้ด้านล่าง

สำวจ A (สำวจรายละเอียด)

ลําราจ A (ลําราจรายละเอียด)

###

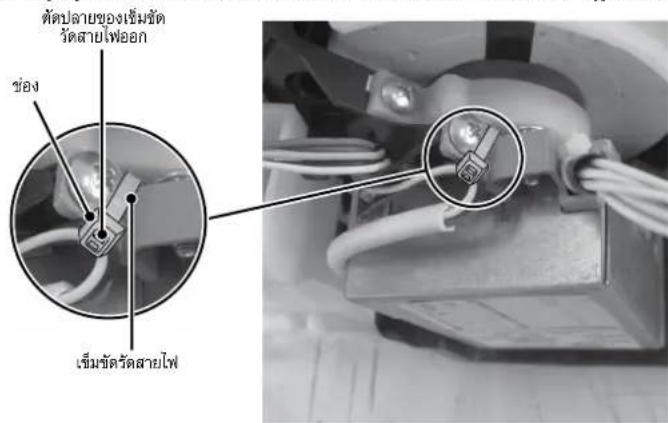

(2) ใช้รูที่อยู่บนฝากอบรมอเตอร์และรัตสายไฟจากกล่องถือสารด้วยเข็มขัดรัตสายไฟฟ้าให้มา (ดูรูด้านล่าง)

13.3.4. การติดตั้งกล่องควบคุม

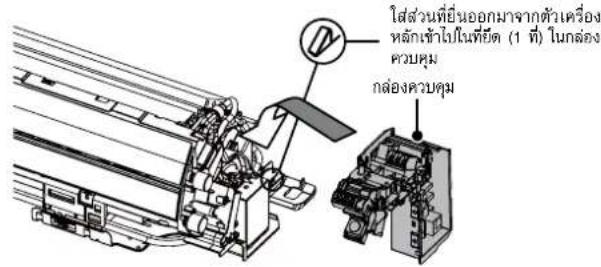

(1) ตั้งกล่องควบคุมโปรตีด้านล่าง ชึ่งจะอยู่ติดกับ事先ครอบมอบเตอร์จากด้านขวา

ใส่ส่วนที่ยืนออกมาจากตัวเครื่อง หลักเข้าใบในที่ยืด (1 ที่) ในกล่อง ควบคุม กล่องควบคุม

- วิธีการติดตั้งของกล่องควบคุมนั้นติดต่างกันโบในแต่ละประเทศ (ดูรูปด้านล่าง) ขณะทําการติดตั้ง ให้นําสกรุที่ออกไว้กลับมาใช้ 13.3.2. การออกกล่องควบคุม)

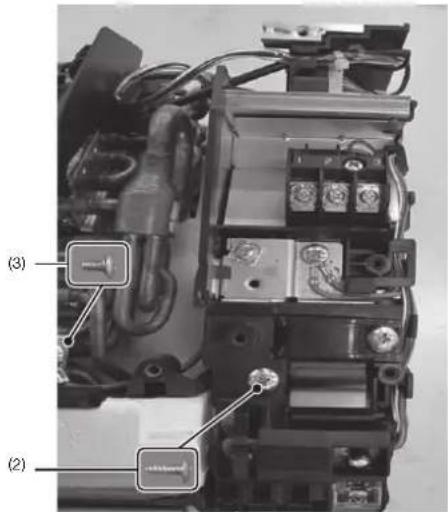

(2) ยิดกล่องควบคุมด้วยสกรูให้แน่น (ใช้สกรูต้วยาว)

(3) (2)

(3) รัตลายดินของตัวแลกเปลี่ยนความร้อนไว้ด้วยกันตามที่แสดงในต้านล่างของรูปต้านบน (ดวงนี้ ใช้สกรูตัวสิ้น)

(4) ยืดลายไฟไว้กับตัวยืดตามที่แสดงในรูปวงรีด้านล่าง จากนั้นแข็อมต่อตัวเชื่อมต่อในสีเหลี่ยม pipeใช้งข้าวต่อตามลําตับ (ข้าวต่อแต่ละชั่วควรจับคู่กันไว้กับตัวเชื่อมต่อ)

ข้อควรระวัง

• ควรแน Liberiaใช้ตัวเชื่อมตัวไว้สมบูรณ์แล้ว มิฉะนั้น การทำเช่นนี้อาจทำให้เกิดการทำงานที่ไม่เหมาะสม
• ระวังอย่าให้เกิดความเสียหายต่อขึ้นส่วนของแพงมิฉะนั้น จะส่งผลให้ทำงานผิดปกติ

(4) สายรันทคอน terrestrialแบบมีสาย สายชุดอุปกรณ์เชื่อมต่อภายนอก (แยกจําหน่าย) ชุดตัวเชื่อมต่อการสื่อสาร

(5) รัดสายดิน(ลีเขียว)ในกล่องควบคุมไว้ด้วยกันกับสายดิน(ลีเขียว)บนแพงของกล่องควบคุมตามที่แสดงไว้ต้านล่าง และรูปล่างสุดของหน้าที่ผ่านมา

(6) ติดตั้ง事先ครอบของกล่องควบคุมบนด้านในของชีตามที่แสดงไว้ด้านล่าง

ข้อควรระวัง

- ห้ามตัดหรือพับสายไฟที่มีฬาศรอบกล่องชิ้นส่วนไฟฟ้าหากสายไฟเสียหาย อาจทำให้เกิดไฟฟ้าลังวงจรไต้

(7) ยิดให้แน่นด้วยสกรู เพื่อป้องกันไม่ให้ฝากอบกล่องควบคุมหลุดร่วงลงมา(ขณะทำการติดตั้ง ให้นําสกรูที่กอดไว้กลับมาใช้) 13.3.2. การกอดกล่องควบคุม)

(8) ติดฒนีกป้องกัน (2 ที่) เพื่อป้องกันไม่ให้สายไฟโพล่ออกมา

(8)

13.3.5. การติดตั้งแผงต้านหน้า ( ดูหัวช้อ "9.2. การถอดแผงต้านหน้า")

14. การเลือการหัสแบบตั้งค่าเองของรีโมทคอนโทรล

หากมีการติดตั้งแต่ของปรับอากาศมากกว่า 2 เครื่องชิ้นไปในห้องเดียวกัน และวิโมทคอนโทรศั่งงานกับเครื่องปรับอากาศที่ไม่ต้องการตั้งค่า ให้เปลี่ยนรหัสแบบตั้งค่าเองของริโมทคอนโทรศั่งเพื่อใช้งานเครื่องปรับอากาศที่ต้องการตั้งค่าเท่านั้น (เฉลอกได้ 4 ครั้ง)

เมื่อมีการติดตั้งเครื่องปรับอากาศมากกว่า 2 เครื่องขึ้นไป ในห้องเดี่ยวกัน โปรดติดต่อผู้จัดจำหน่ายเพื่อตั้งคารหัสเครื่องปรับอากาศแต่ละเครื่อง

การเลือกรหัสแบบตั้งค่าเองของรีโมทคอนโทรล

ท่าตามขั้นตอนต่อไปนี้เพื่อเลือกรหัสแบบตั้งค่าเองของรีโมทดสอบโตรล (พึงทราบว่าเครื่องปรับอากาศจะไม่สามารถรับลัญญาณรหัสแบบตั้งค่าเองได้หากโมได้ตั้งค่าเครื่องปรับอากาศไว้ำหรับหัสตังกล่าว)

(1) กตปุ่ม เวิ่ม/หยุด (0/1) จนกว่านาผิกาจะปรากฏอยู่บนหน้างอ รีโมทคอนโทรล
(2) กตปุ่ม MODE ค้างไว้ประมาณ 5 วินาที เพื่อให้แสดงรหัสแบบตั้งค่าเองที่ใช้อยในปัจจุบัน (ตั้งค่าไว้เบื้องต้นเป็น R)
(3) กต์มี SET TEMP. (Λ / V) เพื่อเปลี่ยนรหัสเองระหว่าง 4→6→c→d จับผู้ทั้งสื่อผู้บุนหน้ากับรัตสแบบตั้งค่าเองของวิโมทตอนโทรดให้ตรงกัน
(4) กตปุ่ม MODE ข้าอีกครั้งเพื่อกลับเข้าสู่หน้างอนาผิกา รหัสแบบตั้งค่าเองจะเปลี่ยนโป

• หากไม่กดปุม ภายใน 30 วินาที หลังจากรหัสแบบตั้งค่าปรากฏ ระบบจะกลับไปสู่หน้า现存แสดงนาพิกาเริ่มต้น ในกรณีนี้ ให้เริ่มต้นทำตั้งแต่ขึ้นตอนที่ (1) เหม้อีกครั้ง
• รหัสแบบตั้งค่าเองของเครื่องปรับอากาศจะถูกตั้งค่าเป็น A ก่อนการจัดส่งจากโรงงาน

15. การตั้งค่าหน้าที่การทำงาน

- ทำการ "ตั้งค่าค่าลิ่ง" ตามสภาวะการตัดตั้งโดยใช้รีโมทคอนโทรล

ข้อควรระวัง

• ตรวจอินยันว่างานเดินสายไฟของเครื่องภายนอกอาคารเสร็จเรียบร้อยแล้วหรือไม่

• ตรวจยินยันว่าฝากบทล่องซิ้นส่วนโพฟ้าซึ่งอยู่บนเครื่องกายนอกอาคารอยู่ในตําแหน่งที่ลูกต้องแล้วหรือไม่

• ขั้นตอนนี้จะเปลี่ยนไปตามการตั้งค่าฟังก์ชั่นที่ใช้ควบคุมเครื่องภายนอกอาคารตามเงื่อนไขการติดตั้ง การตั้ง ค่าที่ไม่ลูกต้องอาจทําให้เครื่องภายในอาคารทํางานผิดปกติได้

• หลังจากเปิดไฟแล้ว ทำการตั้งค่าฟังก์ชั่นตามเงื่อนไขการติดตั้งโดยใช้วีโมทคอนโทรล
• อาจเลือกการตั้งค่าโต้ระหว่าง 2 ค่า ดังนี้: หมายเลขฟังก์ชิ่นและค่าที่ตั้ง
• การตั้งค่าจะไม่เปลี่ยนแปลงหากเลือกหมายเลขหรือค่าที่ตั้งไม่ลูกต้อง
• ดูจากคู่มือการติดตั้งที่แนบมาพร้อมกับร์โม纯电动โทรสถานะที่มีการใช้งานร์โม纯电动โทรสนิสย์ (ถ้ามี)

การเข้าสู่โหลดการตั้งค่าฟังก์ชั่น

กตบุ่ม RESET ขณะที่กดบุ่ม POWERFUL และบุ่ม TEMP. (∧) พร้อมกัน เพื่อเข้าสูโหมดการตั้งค่าฟังก์ชั่น

การเลือกหมายเลขฟังก์ชั่นและค่าที่ตั้ง [โหมดทำความเย็น]

(1) กตปุ่ม TEMP. (∧ / ∨) เพื่อเลือกหมายเลขฟังก์ชั้น (กตปุ่ม ECONOMY เพื่อสลับระหว่างตัวเลขทางด้านข้ายและด้านขวา)
(2) circuitุ่ม POWERFUL เพื่อทำการตั้งค่าจำนวน ( circuitุ่ม POWERFUL ข้าอีกศรังเพื่อกลับเข้าสู่การเลือกหมายเลขฟังก์ชั่น)
(3) กตบุ่ม TEMP. (∧ / ∨) เพื่อเลือกค่าจำนวน (กตบุ่ม ECONOMY เพื่อสลับระหว่างตัวเลขทางด้านช้ายและด้านขวา)
(4) กตปุ่ม MODE อิกครั้งหนึ่ง เพื่อส่งข้อมูลการตั้งค่าฟังก์ชั่น เลียงปีบเป็นการยืนยัน
(5) จากนั้น กรุณากต์ปุ่ม START/STOP (⚡/1) ยักครั้งหนึ่งเพื่อทำหนดการ ตั้งค่าฟังก์ชั่น เลียงปืบเป็นการยินยัน
(6) กตปุ่ม RESET เพื่อยกเลิกโหมดการตั้งค่าฟังก์ชั่น
(7) หลังจากเสร็จติ้นการตั้งค่าคําตั้ง ให้กตปิดการทำงานและเปิดใหม่อีก ครั้ง

หลังจากปิดไฟแล้ว ควรรอย่างน้อย 30 นาที่ชั้นไป เพื่อบิดไฟใหม่อีกครั้ง การตั้งค่าฟังก์ซั้นจะไม่ทำงานหาก ไม่ได้ปิดไฟและเบิดใหม่อีกครั้ง

สัญลักษณ์แผ่นกรองอากาศ

เฉือกรอบเวลาที่เหมาะสมในการแสดงดัฏดักษณ์แผนกรองที่อยู่เครื่องภายในอาคารตามบริมาณการประเมินฝุ่น ละองในอากาศภายในห้อง

หากไมต้องการให้แสดงสัญลักษณดังกล่าว ให้เลือก “ไม่แสดง” (03)

(◆... การตั้งค่าจากโรงงาน)

คําอธิบายในการตั้งค่า หมายเลขฟัง ที่ชั่น ด	^* ว่าที่ตั้ง
มาตรฐาน (400 ชั่วโมง)	00
รถยเวลลายการ (1,000 ชั่วโมง)	0
รอบเวลาสั้น (200 ชั่วโมง)	0
ไม่แสดง 03

การควบคุมอุณหภูมิห้องสำหรับการทำความเย็น

เซนเซอร์วัตถุณหภูมิห้องจึงจำเป็นต้องมีความแม่นย่าทั้งนี้ชื้นอยู่กับสภาพแวดล้อมในการติดตั้ง เลือกการตั้งค่าควบคุมที่เหมาะสมตามสภาพแวดล้อมในการติดตั้ง

(◆... การตั้งค่าจากโรงงาน)

คําอธิบายในการตั้งค่า	หมายเลขฟังก์ชั่น	ค่าที่ตั้ง
มาตรฐาน	30	00
ควบคุมต่ํากว่าเล็กน้อย		01
การควบคุมขึ้นค่า		02
ควบคุมสูงกว่า		03

การวิสตาร์ทอัดโนมัติ

เปิดหรือปิดการรีสตาร์ทอัตโนมัติหลังจากกระแสไฟฟ้าขัดข้อง

(◆... การตั้งค่าจากโรงงาน)

คําอธิบายในการตั้งค่า	หมายเลขฟังก์ชั่น	ค่าที่ตั้ง
เปิดทํางาน	40	00
ปิดทํางาน		01

- การรีสตร์ทอัตโนมัติเป็นฟังก์ชั้นฉุกเฉิน เช่น เมื่อไฟฟ้าชัดข้อง เป็นต้น อย่าพยาขามใช้ฟังก์ชั่นเนื้นการทํางานปกติ ควรใช้งานเครื่องโดยร์โมทด่อนโทรศัหรืออุปกรณ์ภายนอก

การสลับเข็นเซอร์วัดอุณหภูมิห้อง

(เฉพาะร์โมทคอนโทรสแบบมีสาย)

เมื่อใช้เช่นเซอร์ของรีโมทคอนโทรลแบบมีสาย ให้เปลี่ยนการตั้งค่า เป็น “ทั้งคู่” (01)

(◆... การตั้งค่าจากโรงงาน)

คําอธิบายในการตั้งค่า	หมายเลขฟังก์ชิ้น	ค่าที่ตั้ง
เครื่องกายในอาคาร	42	00
ทั้งคู่		01

00: เซ็นเซอร์ของเครื่องภายในอาคารกำลังทำงาน

01: เซ็นเซอร์ของทั้งเครื่องปรับอากาศภายในและที่รีโมทคอนโทรลแบบมีสายกำลังทำงาน

* เซ็นเซอร์โมทคอนโทรลต้องเปิดโดยใช้โมทคอนโทรล

รหัสแบบตั้งค่าเองของรีโมทคอนโทรล

(สำหรับรีโมทคอนโทลไร้สายเท่านั้น)

รหัสแบบตั้งค่าเองของเครื่องภายในอาคารสามารถเปลี่ยนแปลงได้ เลือกรหัสแบบตั้งค่าเองที่เหมาะสม

(◆... การตั้งค่าจากโรงงาน)

คําอธิบายในการตั้งค่า หมายเลขฟังที่ชั่น ค	44	^*ว่าที่ตั้ง
A		00
B		01
C		02
D		03

การควบคุมด้วยคำสั่งจากภายนอก

สามารถเลือกโหมด “การทำงาน/หยุดการทำงาน” หรือโหมด “บังคับหยุด” ได้

(◆... การตั้งค่าจากโรงงาน)

คําอธิบายในการตั้งค่า หมายเฉชฟังกี่ชั่น ด	ค	^*ที่ตั้ง
โหมดการทํางาน/หยุดการทํางาน	46	00
(ห้ามตั้งค่า)		01
โหมดบังคับหยุด		02

การควบคุมพัดลมตัวเครื่องภายในสำหรับการประหยัดพลังงานในการทำความเย็น

เปิดใช้งานหรือปิดใช้งานฟังก์เซ็นการประหยัดพลังงานโดยตัวควบคุมพัฒมตัวเครื่องภายในหมุนขณะที่ตัวเครื่อง ภายนอกหยุดทํางานระหว่างการใช้งานทําความเย็น

(◆... การตั้งค่าจากโรงงาน)

คําอธิบายในการตั้งค่า	หมายเลขฟังก์ชิ่น	คําที่ตั้ง
ปิดการใช้งาน	49	00
เปิดทํางาน		01

00: ขณะที่ตัวเครื่องภายนอกหยุดทำงาน พัตลมตัวเครื่องภายในทำงานอย่างต่อเนื่องตามการตั้งค่าน รีโมทคอนโทรด

01: ขณะที่ตัวเครื่องภายนอกหยุดทำงาน พัตลมตัวเครื่องภายในทํางานอย่างต่อเนื่องตามการตั้งค่บนวีโมเทคนิตร

บันทีกการตั้งค่า

บันทักการเปลี่ยนแปลงไตๆ ที่เกิดขั้นกับการตั้งค่าในตารางต่อไปนี้

คําอธิบายในการตั้งค่า	ด
ลัญลักษณ์แผ่นกรอง
การควบคุมคุณหภูมิห้องลําหรับการทําความเย็น
การวีสตาร์พยัตโนมัติ
การลดับเรื่นเซอร์วัตถุณหภูมิห้อง
รหัสแบบตั้งคําเองของวีโมเทคนิตรล
การควบคุมด้วยคําสั่งจากภายนอก
การควบคุมพัฒสมตัวเครื่องภายในสําหรับการประหยัดพลังงานในการทําความเย็น

หลังจากเสริจสิ้นการตั้งค่าฟังก์ชั่นแล้ว ควรเปิดไฟแล้วเปิดใหม่อีกครั้ง

16. คำแนะนำสำหรับลูกค้า

อธิบายให้ลูกค้าทราบสิ่งต่อไปนี้ตามคู่มือการใช้งาน

(1) วิธีการเริ่มต้นทํางานและการหยุดการทํางาน การเปลี่ยนการทํางาน การปรับอุณหภูมิ การตั้งเวลาการเปลี่ยนการกระจายสม และการใช้โมทคอนโทรศัลอื่นๆ
(2) การถอดและการทำความสะอาดแผนกรองอากาศ และวิธีการใช้บานเกล็ดปรับทิศทางลม
(3) มอบคู่มือการติดตั้งและคู่มือการใช้งานให้แก่ลูกค้า

17. รหัสแสดงข้อผิดพลาด

หากคุณใช้รีโมทคอนโทรลไรสาย ไฟลัญญาณชุดตัวรับลัญญาณอินฟราเวต จะแสดงรหัสความผิดพลาดในรูปแบบการกะพริม หากคุณใช้รีโมทคอนโทรลแบบมีสาย รหัสแสดงความผิดพลาดจะแสดงบนหน้าจอร์โมทคอนโทรลครูปแบบการกะพริมของลัญญาณไฟและรหัสแสดงความผิดพลาดได้จากตารางด้านล่าง หน้าจอร์แสดงความผิดพลาดจะปรากฏขึ้นมาขยะเครื่องกําลังทํางานเท่านั้น

หน้าจอแสดงความผิดพลาด			รีโมทคอนโทรลแบบมีสายรหัสแสดงความผิดพลาด	คําอธิบาย
โพลัญญาณแสดงสถานะการทํางาน(สีเขียว)	โพลัญญาณแสดงการตั้งเวลา (สีเขียว)	โพลัญญาณประหยัดพลังงาน(สีเขียว)
●(1)●(1)		◇	11	การลื่อสารในกลุ่มเครื่องชัดช่อง
●(1)●(2)		◇	12	การลื่อสารของรีโมทคอนโทรลแบบมีสายชัดช่อง
●(1)●(5)		◇	15	การทดสอบการทํางานยังไม่เสร็จ
●(2)●(1)		◇	21	การตั้งคําหมายเลขเครื่องหรือที่อยู่วงจรน้ํายาแอร์ผิดพลาด [ใช้พร้อมกันหลายเครื่อง]
●(2)●(2)		◇	22	ความผู้ของเครื่องภายในอาคารผิดพลาด
●(2)●(3)		◇	23	ส่วนที่เลือกร่วมกันผิดพลาด
●(2)●(4)		◇	24	การเชื่อมต่อหน่ายเลขเครื่องผิดพลาด (ตัวเครื่องรองภายใน)[ใช้พร้อมกันหลายเครื่อง]การเชื่อมต่อจํานวนเครื่องผิดพลาด (ตัวเครื่องภายในหรือตัวเครื่องสาขา)[Flexible Multi]
●(2)●(7)		◇	27	การตั้งคําเครื่องหลักและเครื่องรองผิดพลาด [ใช้พร้อมกันหลายเครื่อง]
●(3)●(2)		◇	32	ข้อมูลรุ่น PCB ของเครื่องภายในอาคารผิดพลาด
●(3)●(5)		◇	35	เกิดข้อผิดพลาดเกี่ยววกับเซนเซอร์อุณหมูมิห้อง
●(4)●(1)		◇	41	เกิดข้อผิดพลาดเกี่ยวกับเซนเซอร์อุณหมูมิห้อง
●(4)●(2)		◇	42	เข็นเซอร์รัตดุณหภูมิของเหลวของตัวแลกเปลี่ยนความร้อนของเครื่องภายนอกอาคารผิดพลาด
●(5)●(1)		◇	51	เกิดข้อผิดพลาดเกี่ยวกับมอบเตอร์พัดลมของเครื่องภายในอาคาร
●(5)●(3)		◇	53	ปีพระบานน้ําชัดช้อง
●(5)●(7)		◇	57	ตัวทําความชิ้นชัดช่อง
●(5)●(8)		◇	58	ช่องลมเข้าผิดพลาด
●(5)●(15)		◇	50	เครื่องภายในอาคารชัดช่อง
●(6)●(2)		◇	62	ข้อมูลรุ่น PCB ของเครื่องหลักภายนอกอาคาร หรือการถือสารผิดพลาด

●(6)●(3)		◇	63	อินเวอร์เตอร์ชัดชื่อง
●(6)●(4)		◇	64	ตัวกรองทํางานชั่วช้อง, วงจร PFC ชัดช้อง
●(6)●(5) ดีดดัง		◇	65	Trip terminal L มิตพลาด
●(6)●(8)		◇	68	ตัวเครื่องกายนอกสื่อต้านการจํากัด กระแสไฟฟ้าไหลเวียน
●(6)●(10)		◇	69	หน้าจอแสดงการสื่อสารของ PCB ไม่โครคอมพิวเตอร์ชัดช้อง
●(7)●(1)		◇	71	เซ็นเซอร์วัดอุณหภูมิค้านการระบาย ชัดช้อง
●(7)●(2)		◇	72	เซ็นเซอร์วัดอุณหภูมิของคอมเพลเซอร์ ชัดช้อง
●(7)●(3)		◇	73	เซ็นเซอร์วัดอุณหภูมิของเหลวของตัว แลกเปลี่ยนความร้อนของเครื่อง ภายนอกอาคารชัดช้อง
●(7)●(4)		◇	74	เซ็นเซอร์วัดอุณหภูมิภายนอก ชัดช้อง
●(7)●(5)		◇	75	เซ็นเซอร์วัดอุณหภูมิของเครื่องดูดถ้าช ชัดช้อง
●(7)●(6)		◇	76	• เซ็นเซอร์วัดอุณหภูมิวาล้ว 2 ทาง ชัดช้อง • เซ็นเซอร์วัดอุณหภูมิวาล้ว 3 ทาง ชัดช้อง
●(7)●(7)		◇	77	เซ็นเซอร์วัดอุณหภูมิยืดซิงค์ชัดช้อง
●(8)●(2)		◇	82	• เซ็นเซอร์วัดอุณหภูมิของ Sub-cool Heat Ex. gas inlet ชัดช้อง • เเซ็นเซอร์วัดอุณหภูมิของ Sub-cool Heat Ex. gas outlet ชัดช้อง
●(8)●(3)		◇	83	เซ็นเซอร์วัดอุณหภูมิที่ของเหลว ชัดช้อง
●(8)●(4)		◇	84	เซ็นเซอร์วัดกระแลโพชัดช้อง
●(8)●(6)		◇	86	• เซ็นเซอร์วัดแรงดันด้านการระบาย ชัดช้อง • เซ็นเซอร์วัดแรงดันการดูดอากาศ ชัดช้องสวัตซ์แรงดันสูงชัดช้อง
●(9)●(4)		◇	94	พบการตัดวจจ (Trip Detector)
●(9)●(5)		◇	95	การตวจจับตําแหน่งใบพัด คอมเพรสเซอร์ผิดพลาด
●(9)●(7)		◇	97	มอบเตอร์พัฒสมด้วเครื่องภายนอกผิด พลาด
●(9)●(9)		◇	99	วาล้ว 4 ทาง ชัดช้อง
●(10)●(1)		◇	A1	เกิดความมิตพลาดที่อุณหภูมิด้าน การระบาย
●(10)●(3)		◇	A3	เกิดความมิตพลาดที่อุณหภูมิ คอมเพรสเซอร์
●(10)●(4)		◇	A4	แรงดันลุงชัดช้อง
●(10)●(5)		◇	A5	แรงดันต่ําชัดช้อง
●(13)●(2)		◇	J2	กล่องสาชาชัดช้อง [ใช้งานอิสระหลายเครื่อง]

โหมดที่แสดง ● : 0.5s เปิด / 0.5s ปิด

◇ : 0.1s เปิด / 0.1s ปิด
( ) : จำนวนครั้งที่กะพริบ

[การแก้โซปัญหาด้วยหน้าจอเครื่องปรับอากาศภายในอาคาร]

ตัวแสดง OPERATION (สีเขียว) ตัวแสดง TIMER (สิลม) ตัวแสดง ECONOMY (สีเขียว)

[การแก้โซปัญหาด้วยหน้าจอรีโมทคอนโทรศัลแบบมีสาย (ตัวเลือก)]

หากเก็ดปัญหาขัดช้องขึ้น หน้าจะจะปรากฏข้อความตั้งนี้ ("Er" จะปรากฏขึ้นมาในหน้าจอแสดงการตั้งค่าอุณหภูมิห้อง)

SU MO TU WE TH FR SA 00:11 Er วหัสแสดงความ ผิดตลาด
