BRUKSANVISNING EKS 500 EX Nibe

Användar- och installatörshandbok EKS 500 NL, EKS 1000 Exkl. EI

User and installer manual EKS 500 NL, EKS 1000 Exkl. EI

Gebruikers- en installateurshandleiding EKS 500 NL, EKS 1000 Exkl. El

Table of Contents

Svenska

____ ____ ____

4Viktig information

6Till användaren

7Till installatören

English

____ ____ ____

14 Important information

16For the User

17For the Installer

Nederlands

____

Denna handbok beskriver installations- och ment avsedda att utföras av fackman.

Handboken ska lämnas kvar hos kunden.

Allmänt

EKS 500 NL, EKS 1000 Exkl. El är konstruerad och til kad enligt god teknisk ^1 föraxiatt säkerställa en säker användning.

servicembo- Tryckkärlsdirektivet 2014/68/EU Artikel 4 punkt 3.

Serienummer

Dataskylten med serienumret hittar du på toppen av över producten.

Apparaten får användas av barn över år och av personer med fysisk, sensorisk

eller mental funktionsnedsättning samt

av personer som saknar erfarenhet eller kunskap under förutsättning att de får

handledning eller instruktioner om h

TÄNK PÅ!

Uppge alltid produktens serienummer när du gör en felanmälan.

Återvinning

man använder apparaten på ett säk sätt och informeras så att de först eventuella risker. Barn får inte leka

apparaten. Låt inte barn rengöra ell underhålla apparaten utan handledning

Lämna avfallshanteringen av emballaget till den installatör som installerade produkten eller till särskilda avfallsstationer.

med När produkten är uttjänt får den inte slängas eller bland vanligt hushållsavfall. Den ska lämnas in till särskilda avfallsstationer eller till återförsäljare som tillhandahåller denna typ av service.

Med förbehåll för konstruktionsändringar.

©NIBE 2017.

jelaktig avfallshantering av produkten från användarens sida gör att administrativa påföljder tillämpas i enlighet med gällande lagstiftning.

Landsspecik information

Symboler

OBS!

Denna symbol betyder fara för människa maskin.

TÄNK PÅ!

Vid denna symbol nns viktig information vad du ska tänka på när du sköter d ning.

TIPS!

Vid denna symbol nns tips om hur du underlätta handhavandet av produkten.

Sverige

Garanti- och försäkringsinformation

Mellan dig som privatperson och företaget du köpt EKS 500 NL, EKS 1000 Exkl. El av gäller konsumentlag na. För fullständiga villkor se www.konsumentverket.se. Mellan NIBE och det företag som sålt produkten gäller AA VVS. I enlighet med denna lämnar NIBE tre års produktgaranti till företaget som sålt produkten. Produktgarantin ersätter inte höjd energiförbrukning eller skada soamlägppkommit p.g.a. yttre omständigheter som t.ex. felaktig installation, vattenkvalité eller elektriska spänningsvariationer.

Det är du som ägare som har huvudansvaret för anläningen. Om du misstänker att produkten på något sätt inte fungerar som den ska anmäler du detta omgåend till den du köpte produkten av.

Märkning

CE CE-märket är obligatoriskt för de esta produkter som säljs inom EU, oavsett var de är tillverkade.

Installationskontroll

Enligt gällande regler ska värmeanläggningen undergå installationskontroll innan den tas i bruk. Kontrollen utföras av person som har kompetens för uppgiften.

√				DatumSign
Varmvatten (sida 10)
	Avstängningsventiler
	Blandningsventil
Kallvatten (sida 10)
	Avstängningsventiler
	Backventil
	Säkerhetsventil
El (sida 12)
	Givare

Till användaren

Tillsyn och skötsel

Säkerhetsventilen ska kontrolleras regelbundet (ca 4 gånger per år) för att förhindra igensättning. Kontrollen sker genom att öppna säkerhetsventilen manuellt, vatten ska då strömma genom spillröret. Skulle ej så ske är säkerhetsventilen defekt och måste bytas.

Säkerhetsventilen släpper ibland ut lite vatten efter en varmvattentappning. Detta utsläpp orsakas av att det kalla vattnet som tas in i beredaren expanderar, med tryckökning som följd, varvid säkerhetsventilen öppnar.

Tömning

1. Stäng inkommande kallvatten.
2. Öppna avtappningsanslutningen, eller avtappningsventilen (Bipackad) om en sådan är monterad.

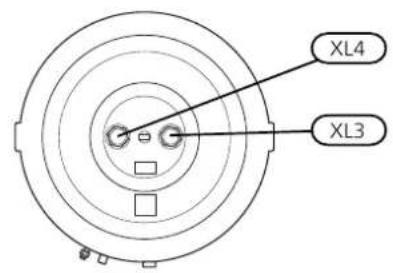

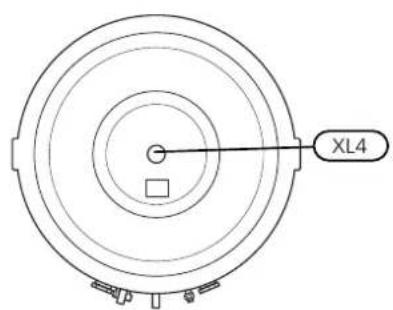

Vid tömning måste luft tillföras beredarengenom att en varmvattenanslutning (XL4) eller en varmvattenkran öppnas.

För att varmvattenberedaren ska bli helt tömd, fordras att en slang alternativt ett rör vars utlopp mynnar under beredarens lägsta nivå monteras på avtappningsanslutningen eller avtappningsventilen. Vid montering där frostrisk nns ska varmvattenberedaren tömmas då den ej är i drift. Frysning medför att beredaren kan sprängas.

Service

Vid behov av service, kontakta huvudentreprenören varvid installationsdatum och tillverkningsnummer (PF3) ovillkorligen måste uppges.

Endast av NIBE AB i Markaryd levererade reservdelar får användas.

Till installatören

Allmänt

Varmvattenberedaren består av en stålbehållare invändigt korrosionsskydd av koppar.

Beredarenär konstruerad och tillverkad för ett avsäkringstryck av 10 bar.

Högsta tillåtna temperatur är 90 °C.

Isoleringen på EKS 500, och EKS 1000 består och polyesterece med en tjocklek på 100 mm, ger god värmeisolering. Isoleringen och ytterbekläden av grå plast är enkelt demonterbar för att föryttning av beredaren genom till exempel dörrningar.

Transport

EKS 500 NL, EKS 1000 Exkl. El ska transporteras och för- varas stående och torrt. Vid inforsling i byggnaden kan EKS 500 NL, EKS 1000 Exkl. El dock försiktigt läggas på rygg.

Bipackade komponenter

Avtappningsventil med plugg

Täckbrickor

Isoleringsplugg

Plastkåpa

Uppställning

Varmvattenberedaren får endast installeras stående.

Varmvattenberedaren skruvas loss från pallen och lyfts på plats genom att använda lyftöglan.

EKS 500 är försedd med lyftögla i toppen.

För att komma åt lyftöglorna på EKS 1000 måste toppisoleringen avlägsnas.

Placera EKS 500 NL, EKS 1000 Exkl. El på ett fast underlag som tål dess tyngd, helst betonggolv eller betongfundament. Använd produktens justerbara fötter för att få en vågrät och stabil uppställning.

Utrymmet där EKS 500 NL, EKS 1000 Exkl. El placeras ska vara försett med golvbrunn.

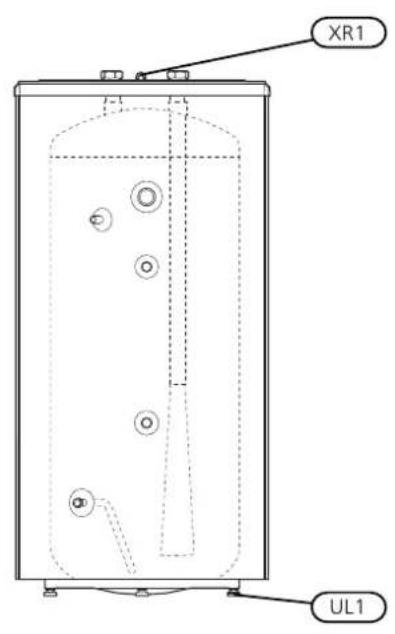

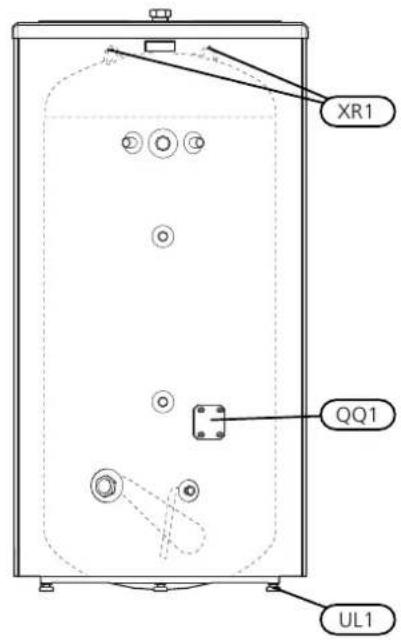

Komponentplacering

EKS 1000EKS 500

	BenämningBeteckning
	InspektionsluckaQQ1
	Ställbara fötterUL1
	LyftöglaXR1

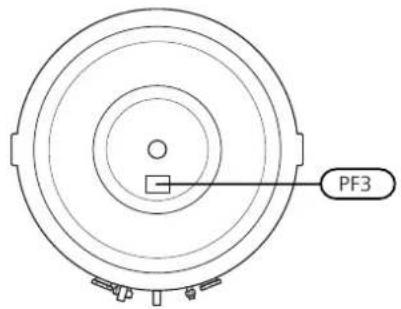

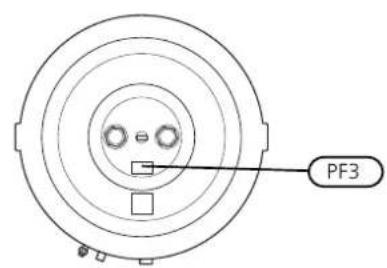

	SerienummerskyltPF3

Isoleringen är demonterbar, för att underlätta hantering i trånga utrymmen.

■ Lyft av plasttoppen och toppisoleringen.
- PåEKS 500 måste lyftöglan i toppen först skruvas bort.
- Tag bort skarvskenorna som håller ihop isoleringsman-telhalvorna.
- Haka isär och demontera isoleringsmantelhalvorna, beredarens ytterdiameter blir ca. 200 mm mindre utan isoleringsmantlar.

Bilden visar EKS 500 med isolering

ting av skarvskenan

Isolering borttagenAnvänd inga verk

Återmontering sker i omvänd ordning.

Montera de medlevererade isoleringspluggarna runt resp. anslutning, och i hålet för lyftöglan på EKS 500. Slutligen monteras alla medlevererade täckbrickor på resp anslutning, genom att trycka dem över anslutningarna.

OBS!

Monteratäckbrickornaoch isoleringspluggarna innan rörinstallationen görs.

OBS!

I vissa fall följer det med er isoleringspluggar än vad som behöver användas..

Installation

Varmvattenberedaren ska installeras stående. De fyra fötterna är justerbara i höjdled.

Montera de bipackade täckbrickorna innan rörinstallationen. Täckbrickorna, som har självhäftande baksida, ska monteras på respektive anslutning genom att trycka dem över anslutningarna.

Samtliga anslutningar (även anslutningar och hål efter lyftögla som inte används) ska isoleras för att minimera tomgångsförlusterna.

Rörinstallation

Varmvattenberedaren ska förses med avtappnings-, avstängnings-, back-, blandnings-, säkerhets- och vakuumventil enligt gällande normer samt med termometer och tryckmätare.

Den bipackadeavtappningsventilenmonteraspå avtappningsanslutningen (XL12). Demontera klämring och klämringsmutter från avtappningsventilen och montera ventilen med hjälp av befintlig klämring, klämsringsmutter och stödhylsa. Ersätt klämring med plugg på den öppna sidan av avtappningsventilen.

Beredarenska förses med blandningsventil, som begrän-sar temperaturen på utgående varmvatten till 60 °C. Om denna ventil utelämnas måste risken för skållningsolyckor förebyggas på annat sätt.

Säkerhetsventilen ska vara på högst 9 bar (0,9 MPa) och dess spillrör ska mynna fritt över avlopp. Spillrörets dimension ska vara samma som säkerhetsventilens. Spillröret ska ha en fallande dragning i hela sin längdsamt vara frostfritt anordnat. Mynningen på spillröret ska vara synlig.

OBS!

Montera täckbrickorna innan rörinstallationen görs

Påfyllning

Påfyllning av varmvattenberedaren sker genom att först öppna en varmvattenkran i systemet och därefter öppna avstängningsventilen på inkommandekallvatten. Denna ventil ska sedan under drift vara helt öppen. Först när det endast kommer vatten ur varmvattenkranen (till en början kommer luftblandat vatten ut ur kranen) kan varmvattenkranen stängas och varmvattenberedaren är fylld.

Tekniska uppgifter

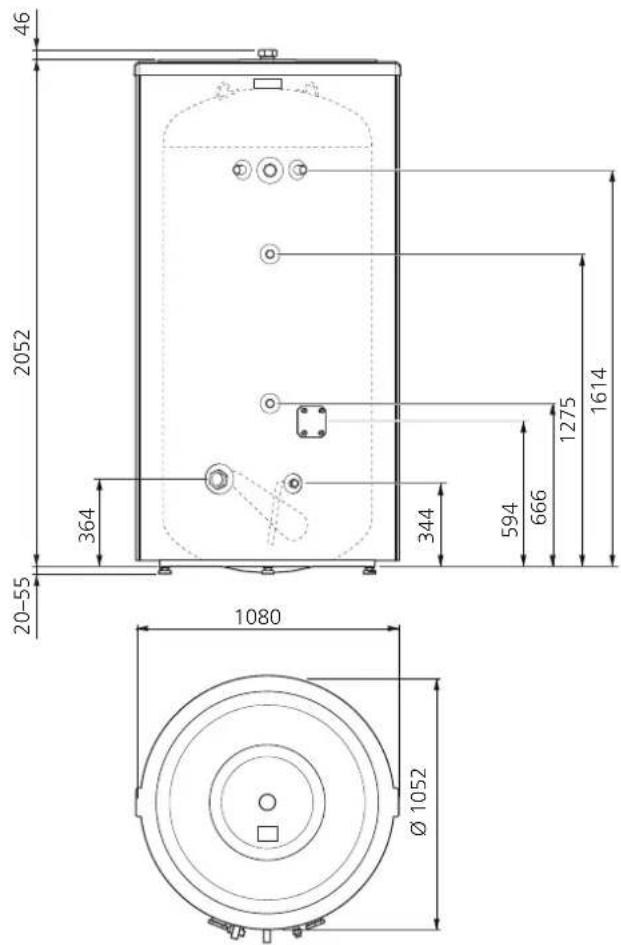

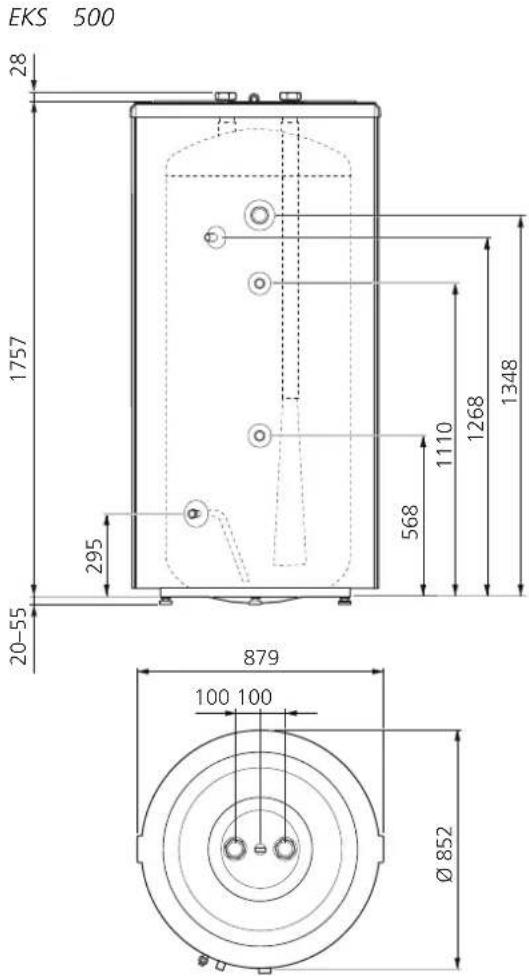

Mått

EKS 1000

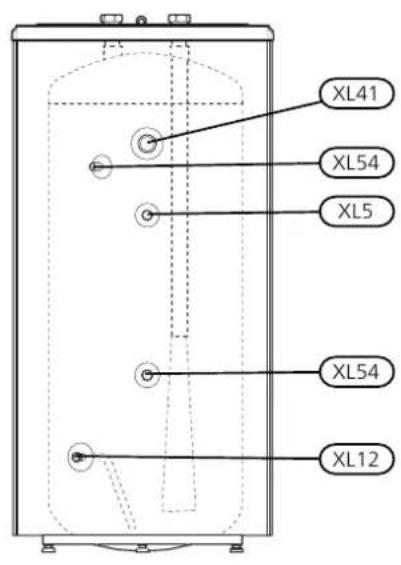

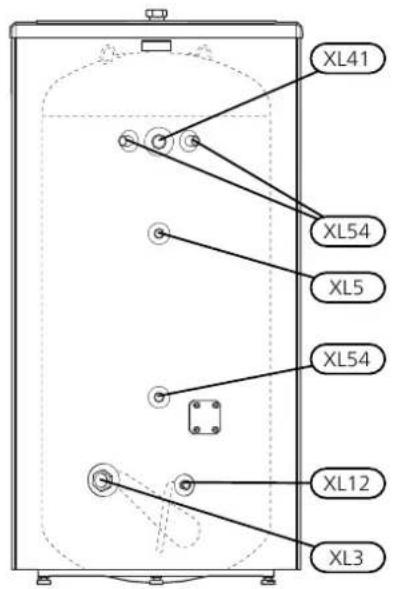

Röranslutningar

EKS 1000EKS 500

Rördimensioner

Anslutning
	G50XL3 Kallyattenanslutni
	G50XL4 Varmvattenanslut
	G20XL5 VVC-anslutning
	∅ 22 mmXL12 Avtappnin
	G32XL41 VVX-anslutning
	G15XL54 Anslutning för

Teknisk data

		EKS 1000EK
1		CEektivitetsklass
			1052852mmDiameter
			866668mmKärlets dian
			20521757mmHöjd (exk
			23251970mmErforderlig
			215136kgNettovikt
		9barMax arbetstryck
Max arbetstemperatur		90°C
Värmeinnehåll vid 80 °C		46,5kWh	92
2			21451050literMotsvaranc
Korrosionsskydd		Koppar
		080 116Art. 080 117

^1 Skala för produktens eektivitetsklass A+ - F.
2Vid inkommande temperatur 10 °C och varmvattentappning på 48 l/min.

Energimärkning

Tillverkare		NIBE
Modell		EKS 500	EKS 1000
Eektivitetsklass		C
Värmeförlust	W	111	145
Volym	I	492	990
