Popular SK261-10 - Köksfläkt Cylinda - Gratis bruksanvisning och manual

Produkttyp	Köksfläkt
Märke	Cylinda
Modell	Popular SK261-10
Monteringstyp	Under skåp / Väggmonterad
Bredd	60 cm (23.6 tum)
Djup	50 cm (19.7 tum)
Höjd (utan kanal)	15 cm (5.9 tum)
Vikt	10 kg (22 lbs)
Strömförsörjning	220-240 V, 50 Hz
Motoreffekt	200 W
Maximal utsugningskapacitet	300 m³/h (1060 CFM)
Antal hastigheter	3
Ljudnivå (max hastighet)	55 dB(A)
Belysning	2 x 1,5 W LED-lampor
Filtertyp	Aluminium fettfilter (tvättbart)
Kanaldiameter	150 mm (6 tum)
Kontrolltyp	Tryckknappar
Energiklass	A
Material	Rostfritt stål och härdat glas
Underhåll	Rengör fettfiltret månadsvis; byt kolfilter var 3-6 månad vid recirkulering
Säkerhetsfunktioner	Automatisk avstängningstimer (tillval), överhettningsskydd
Ingående tillbehör	Fettfilter, LED-lampor, monteringsbeslag, bruksanvisning
Garanti	2 år

Vanliga frågor - Popular SK261-10 Cylinda

Hur installerar jag Cylinda Popular SK261-10 köksfläkten?

Installationen bör utföras av en kvalificerad fackman. Fläkten måste monteras minst 65 cm ovanför elektriska spisar och 75 cm ovanför gasspisar. Se till att kanalen är korrekt eller använd recirkulationsläge med kolfilter.

Hur rengör jag fettfiltret?

Ta bort aluminiumfettfiltret och tvätta det med varmt vatten och diskmedel eller i diskmaskin vid låg temperatur. Torka det ordentligt innan återmontering.

Hur ofta ska jag byta kolfilter?

Vid recirkulering, byt kolfilter var 3 till 6 månad beroende på användning.

Varför låter min fläkt?

Ljud kan bero på lös montering, blockerad kanal eller smutsigt filter. Kontrollera och dra åt skruvar, rengör filtret och se till att kanalen är fri från hinder.

Kan jag använda fläkten utan kanal?

Ja, fläkten kan användas i recirkulationsläge. Du måste installera kolfilter (ingår ej) för att absorbera lukter.

Hur återställer jag filtervarningen?

Efter rengöring eller byte av filter, håll inne ljusknappen och fläkt av-knappen samtidigt i 3 sekunder tills indikatorn släcks.

Vilken typ av lampor använder fläkten?

Fläkten använder LED-lampor (1,5 W vardera). Byt endast mot identiska specifikationer.

Är fläkten fjärrstyrd?

Nej, Cylinda Popular SK261-10 styrs via tryckknappar på frontpanelen.

Vad är maximal utsugningskapacitet?

Maximal utsugningskapacitet är 300 m³/h (1060 CFM) vid högsta hastighetsinställningen.

Var kan jag hitta reservdelar?

Kontakta Cylindas kundtjänst eller en auktoriserad återförsäljare. Ha modellnumret (Popular SK261-10) redo.

BRUKSANVISNING Popular SK261-10 Cylinda

Säkerhetsföreskrifter.... 3

Användning 4

Service och garanti 5

Elektrisk installation.... 10

Installation.... 11

Injustering av luftflöden.... 13

USER INSTRUCTIONS

Läs noga igenom denna bruks- och monteringsanvisning, i synnerhet säkerhetsföreskrifterna, innan du installerar och börjar använda produkten.

Spara bruksanvisningen för senare användning eller till den som eventuellt övertar produkten efter dig. Gör produkten strömlös innan all form av rengöring och skötsel.

§ Avledning av utblåsningsluften skall utföras i enlighet med föreskrifter utfärdade av berörd myndighet.

§ Utblåsningsluften får inte ledas in i rökkanal som används för avledning av rökgaser från t ex gas- eller braskaminer, ved- eller oljepannor etc.

§ Avståndet mellan spis och produkt måste vara minst 42 cm. Vid gasspis ökas avståndet till 65 cm. Om högre monteringshöjd rekommenderas av gas-spisens tillverkare ska hänsyntas till detta.

§ För att undvika att fara uppstår ska fast installation, utbyte av sladdställ eller annan typ av anslutning utföras av behörig fackman.

§ Att flambera under produkten är inte tillåtet.

§ Tillräckligt med luft måste tillföras rummet när produkten används samtidigt med produkter som använder annan energi än el-energi, t ex gas-spis, gas- eller braskaminer, ved- eller oljepannor etc.

§ Produkten kan användas av barn från 8 år och personer med nedsatt mental, sensorisk eller fysisk förmåga, eller brist på erfarenhet och kunskap, om de informeras om hur produkten är avsedd att användas.

§ Barn skall inte leka med produkten. Rengöring och underhåll av produkten skall inte utföras av barn utan tillsyn.

§ Åtkomliga delar av produkten kan bli heta i samband med matlagning.

§ Risken för brandspridning ökar om inte rengöring sker så ofta som anges.

Obs!

Byggherren ansvarar för att in- stallationen blir korrekt och att gällande byggregler är uppfyllda.

ALLMÄN INFORMATION

Produkten är utrustad med LED-belysning 6,5W, aluminiumfilter och Easy Clean.

FUNKTION

A

Vid matlagning öppnas spjället. Spjället stängs automatiskt efter max 60 minuter eller genom att vredet vrids till 0.

Låt gärna spjället vara öppet en stund före och efter matlagning, för att hindra att os sprids i rummet.

SKÖTSEL OCH UNDERHÅLL

Rengöring filter

Spiskåpan torkas av med våt trasa och diskmedel. Filtren ska rengöras minst varannan månad vid normal användning. Rengör oftare vid intensiv användning.

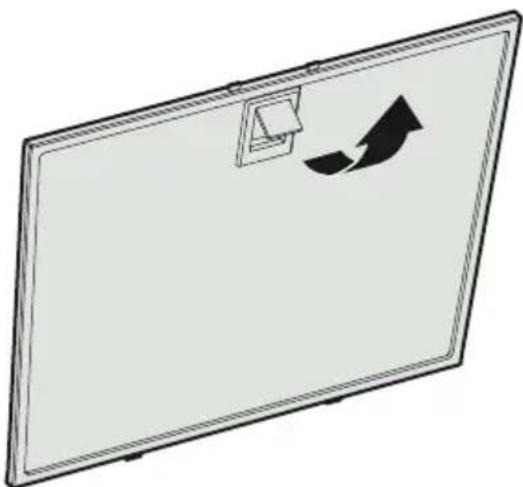

Ta bort fettfiltret genom att öppna snäppet, Fig.2.

Hantera filtret försiktigt, var noga med att inte bocka det.

Blötlägg filtret i varmt vatten blandat med diskmedel. Filtret kan även diskas i maskin. Sätt tillbaka fettfiltret efter rengöring, se till att det snäpper fast ordentligt.

Rengöring övriga delar

Insidan av spiskåpan samt spjället ska ren-göras minst två gånger per år.

Spjället rengörs ordentligt med våt trasa och diskmedel i både öppet och stängt läge. Hantera spjället försiktigt.

FELSÖKNING

Kontrollera att säkringen är hel. Prova alla funktioner för att säkerställa vad som inte fungerar. Prova först att göra produkten strömlös och starta om den igen.

Kontrollera att anslutningsslangen är sträckt närmast anslutningen.

SERVICE

Fig.3

Innan du kontaktar service, kontrollera märkskylten och notera FUN-nr, S/N-nr och tillverkningsdatum för produkten.

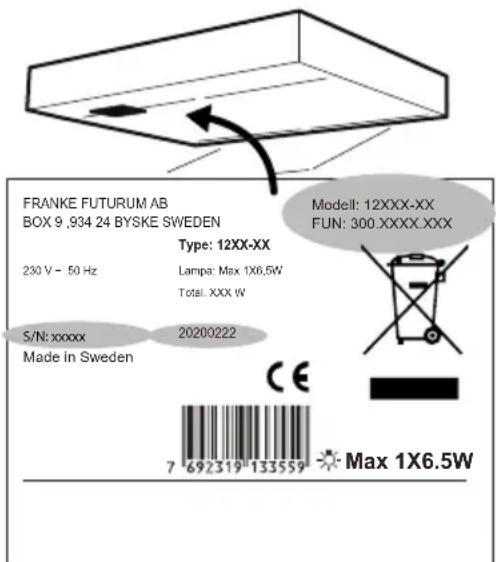

Märkskylten är placerad på vänster sida under filter/underplåt.

Kontakta Cylinda Service

tel. [phone] eller gå in på:

De kan hjälpa till att åtgärda felet eller anvisa till närmaste servicefirma för snabb och bra service.

Produkten omfattas av gällande APPLiA-bestämmelser.

MILJÖ

De huvudsakliga råmaterialen som används i produkten är:

• Metaller: rostfri plåt, galvaniserad plåt, zink, aluminium
• Plaster: polypropen, polyamid, polycarbonat, polybutylentereftalat (PBT)
• Glas

Samtliga ingående komponenter uppfyller RoHS-direktivet.

EMBALLAGE- OCH PRODUKTÄTERVINNING

Emballaget ska lämnas in på närmaste miljöstation för återvinning.

Symbolen anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter, sophämtningstjänst eller affären där du köpte varan.

Elektrisk anslutning till 230 V\~ med skyddsjord.

Produkten levereras med sladd och jordad stickpropp för anslutning till jordat vägguttag. Vägguttaget ska vara åtkomligt efter installation.

Om anslutningskabeln skadas måste den bytas ut mot en motsvarande specialkabel från tillverkaren eller dess serviceagent.

Elektrisk tilslutning til 230 V\~ med jordforbindelse.

SV OBS! Injustering av spjäll eller ändring av hastigheter skall utföras av behörig fackman.

Spjällinställning: Justering av luftflöden görs med hjälp av spjället. Spjället blir åtkomligt för justering genom att ta bort filtret.

Grundventilationen ställs in genom att skjutspjället A placeras i önskat läge enligt marking B (se diagram).

DA Grundventilation

SV Forceringsfl öde Öppna spjället och tag ner strypbricka C.

SV Forceringsventilationen ställs in genom att skära ut lämpligt antal ringar i strypbrickan. (Se diagram.) Se till att styrspåret D ligger i läge när brickan åter sitter på plats.

SV Tryckfallsmätning Tryckfallsmätningen utföres genom att slangen monteras på mätuttaget E i stosens framkant.
