BRUKSANVISNING B4210 Master

Läs noggrant igenom instruktionerna före montering och användning. Spara denna manual för eventuellt framtida behov.

Plocka ur alla delar från förpackningen och placera på golvet. Följ sedan dessa instruktioner noggrant. Monteringen tar ca. 15-20 minuter.

STEG 1 STÖDBEN

• Montera bakre stödben (2) med 2 ändkåpor (4) till fästet på huvudramen (1) och sätt fast med 2 platta brickor (41) och 2 bultar (40).
• Montera främre stödben (5) med 2 transporthjul (7) till fästet på huvudramen (1) och sätt fast med 2 platta brickor (41) och 2 bultar (40).
• Placera främre stödbenskåpa (6) på huvudramens fäste och skruva åt med 2 skruvar (50).
• Placera bakre stödbenskåpa (3) till huvudramens fäste och skruva åt med 2 skruvar (50).

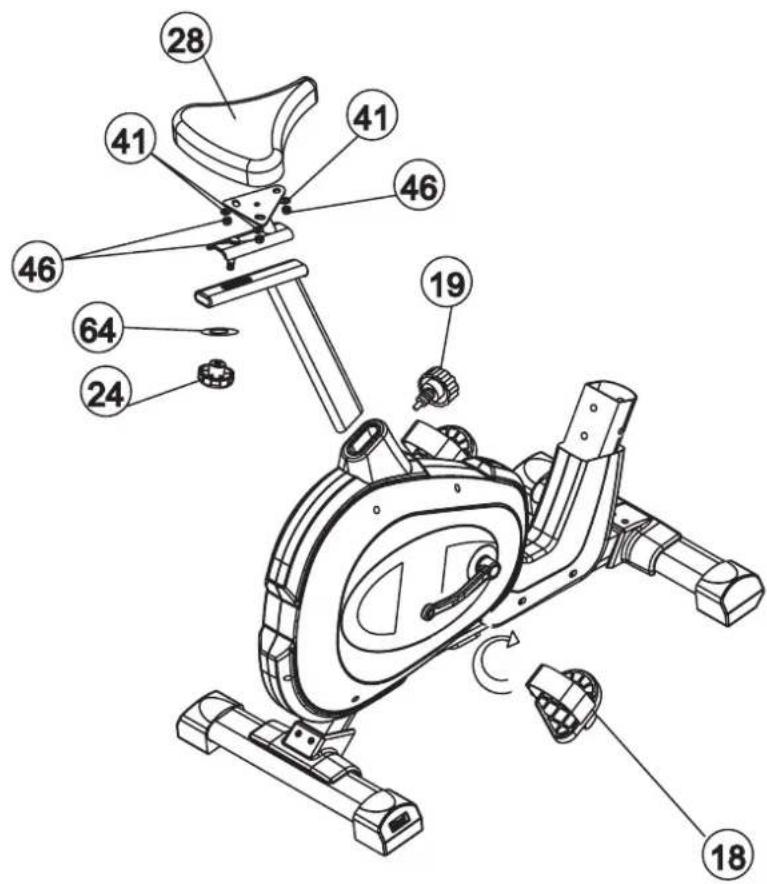

• Ta bort förmonterade muttrar(46) och bricka (41) från sadeln (28). Sätt fast sadeln (28) på sadelhållarens fäste (27) med muttrar (46) och bricka (41).
• Ta bort förmonterad M10 justerratt (24) och bricka (64) från sadelhållarfästet (27). Sätt fästet (27) på toppen av sadelstolpen (23) och skruva fast med M10 justerratt (24) och bricka (64).
• För på sadelstolpen (23) på huvudramen (1) och justera sadelns höjd med hjälp av justerratten (19).

ANM.: DRA EJ ur sadelstolpen över den markerade linjen "MAX" när du justerar höjden.

- Montera hö och vä pedal (18R&26L) på vevarm. Pedalerna är markerade med "R" (höger) resp. "L" (vänster).

ANM.: Höger pedal "R" skall skruvas på medsols och vänster pedal "L" skall skruvas på motsols. - Fäst fotremmen på pedalen (18R&26L).

ANM. : Remmarna kan justeras så att de passar din fotstorlek med hjälp av de 4 hålen .

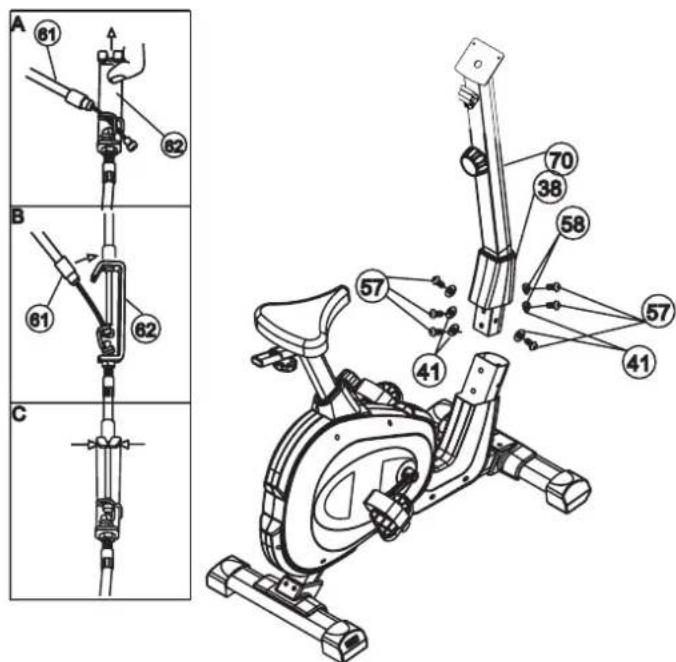

- Ta bort de förmonterade 6 insexbultarna (57), de 2 böjda brickorna (58) och 4 brickor (41) från huvudramen (1).

- Koppla ihop ramstolpens övre sensorkabel (61) med nedre sensorkabel (62). Sätt ramstolpen (59) och skyddskåpan (38) på huvudramen (1) och skruva fast med 6 insexbultar (57), 2 böjda brickor (58) och 2 platta brickor (41). Dra ej åt bultarna (57) alltför hårt till en början. När alla delar är fastsatta, skruva åt ordentligt.

STEG 4 HANDTAG OCH MÄTARE

• Sätt handtaget (36) med 2 handpulssensorer (35), gummigrepp (51) på ramstolpens fäste (70) och sätt fast skyddskåpan (31) med bussning (30) och T-ratt (29).
• Sätt fast främre skyddskåpa (33) och bakre skyddskåpa (31) på ramstolpen (70) med hjälp av skruv (50), skruv (48) och platt bricka (52).
• Ta bort förmonterad skruv (55) från datorn (34). Anslut sensorkabelns kontakt (59) till uttaget på mätaren (34). För på mätaren (34) på ramstolpen (70) och skruva fast med 2 skruvar (55). Sätt i handpulskabelns kontakt på baksidan av mätaren (34).

Datorn går in i VILOLÄGE när användaren slutat trampa och 4 minuter passerat.

Funktioner:

1. SCAN: I träningsläget, tryck på MODE tills SCAN visas på LCDn. Datorn visar följande funktioner: Varje funktion visas under 6 sekunder. TIME-SPEED-DISTANCE-CALORIE-RPM-PULSE
2. TIME: Visar träningstiden i minuter och sekunder. Tiden räknas upp automatiskt från 0:00 till 99:59 i steg om 1 sekund. Tiden kan också räknas ner från ett inlagt värde med hjälp av knapparna UP och DOWN. Om du fortsätter träna efter att tiden gått ut avger datorn ett pipande ljud och börjar räkna upp från 0:00.
   3.SPEED: Visar träningshastigheten i km/h från 0.0 till 168.0 eller miles/h från 0.0 till 99.9.
3. DISTANCE: Visar ackumulerad distans för varje träningspass upp till max 168.0 km eller 99.9 miles.
4. CALORIES: Datorn beräknar antalet förbrukade kalorier under träningen.
   6.PULSE: Datorn visar ditt pulsvärde i pulsslag/minut under träningen. Om ingen pulssignal erhålls visar datorn 0 på skärmen.
5. RPM: Varv per minut.

Knappar:

Det finns 3 knappfunktioner:

1. SET: I STOP-läge, tryck på denna knapp för att öka värdet på Time, Distance och Calories.
2. RESET: I STOP-läge, tryck på denna knapp för att nollställa träningsvärdet eller lägga in värdet på noll
   3.MODE: a. Tryck på denna knapp för att bekräfta inlagda värden på TIME, DISTANCE och CALORIES.
   b. I STOP-läge, genom att hålla nere denna knapp i mer än två sekunder, återstartas datorn.
   c. I träningsläge, vid tryck på denna knapp kan man kontrollera funktionerna; SCAN-TIME-SPEED-DIST-CAL-RPM-PULSE.

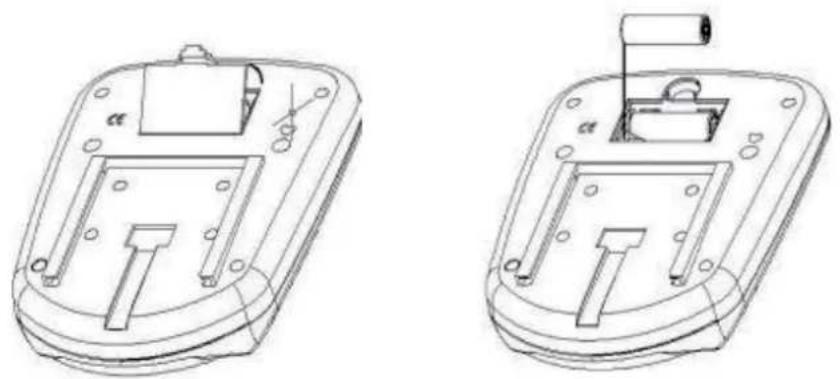

Byte av batteri:

Byt ut batteriet enligt instruktion nedan.

Träningspulsvärde
