BRUKSANVISNING IHI 6170 FX Cylinda

Våra tekniker är specialutbildade på Cylindaprodukter och vi använder bara originalreservdelar.

Elektroskandia Sverige AB, Cylinda, 191 83 Sollentuna

Cylinda

år efter år

IO-HOB-0173/8065331

IHI 6170 FX

IHI 6270 FX

Cylinda

år efter år

Gratulerar till ditt köp av en keramikhäll som kan byggas in i alla typer av köksinredning.

Hällen passar in som en del i ett modernt kök.

Förutom att hällen har en modern och tilltalande utformning och är värmetålig är den också effektiv och lättanvänd, vilket du kommer att märka när du börjar använda den.

Vi hoppas att du kommer att bli nöjd med hållen.

Observera!

Läs bruksanvisningen noggrant innan du börjar installera och använda kokhällen.

Hällen är endast tänkt att användas för matlagning. Utnyttjande av hällen för andra ändamål än matlagning (t ex för uppvärmning av lokalen) är inte tillåtet då det kan innebära fara.

Cylinda förbehåller sig rätten att göra ändringar som inte påverkar hållens funktion.

Grundläggande information....3
Säkerhetsanvisningar....5
Produktbeskrivning....10
Installation....12
Användning....17
Rengöring och underhåll 29
Tekniska data 32

Obs. Hällen och dess åtkomliga delar blir varma under användning. Undgå att röra vid kokzonerna eftersom de kan vara heta. Låt inte barn under 8 år använda spisen utan vuxens uppsikt.

Spisen får inte användas av personer (inklusive barn under 8 år) med nedsatt fysisk, sensorisk eller mental förmåga, eller som saknar erfarenhet och kunskap om dess användning, utom om de övervakas eller har instruerats av den som ansvarar för deras säkerhet. Barn får inte leka med spishällen. Låt inte barn rengöra eller använda spisen utan att ha uppsikt över dem.

Obs. Ha alltid uppsikt över spisen om du lagar mat i olja eller fett, annars kan faror uppstå och det finns risk för eldsvåda.

Försök ALDRIG släcka elden med vatten. Dra ut spisens kontakten från väggen och kväv lågorna med ett lock eller en brandfilt.

Obs. Brandrisk: Använd inte kokytan som förvaringsplats.

Obs. Om hällens yta har spruckit ska du stänga av strömmen för att undvika risken för elstötar.

Lägg inte metallföremål som knivar, gafflar, skedar, och lock på hällens ovansida eftersom de kan bli heta. Spisen är inte avsedd att styras med hjälp av en extern timer eller en separat fjärrkontroll.

Stäng av spisen när du har använt den. Lita inte enbart på spisens funktion att känna av kokkärl.

Spisen är inte avsedd att styras med hjälp av en extern timer eller en separat fjärrkontroll.

Använd inte utrustning som rengör med ånga när du rengör spisen.

• Läs igenom användarmanualen noga innan du använder hällen första gången. Instruktionerna säkerställer din säkerhet och förhindrar att hällen skadas.
• Om spishällen används i omedelbar närhet av en radio, TV eller någon annan apparat som sänder radiovågor bör du försäkra dig om att hållens touchsensorer fungerar korrekt.
• Hällen måste anslutas av en behörig installatör.
• Installera inte hällen i närheten av kylen.
• Inredning som står bredvid hällen måste tåla temperaturer upp till 100 °C. Detta gäller faner, lister och ytor av plast, lim samt målning.
• Hällen får inte användas innan den är monterad i köksinredningen. Detta skyddar användaren mot att komma åt strömförande komponenter.
• Endast fackmän får utföra reparationer på spishällen. Felaktigt utförda reparationer kan innebära faror för användaren.
• Spishällen är inte ansluten till strömmen när kontakten är utdragen eller strömbrytaren är avstängd.
• Elkabelns kontakt måste vara åtkomlig när spishällen är installerad.
• Barn får inte leka med spishällen.
• Spishällen är inte avsedd att användas av personer (inklusive barn) med någon fysisk eller psykisk funktionsnedsättning eller av personer som saknar erfarenhet eller kännedom om hällen, utom under överinseende av, och i enlighet med instruktioner som lämnas av, personer som ansvarar för deras säkerhet.
• Personer med implantat för viktiga funktioner (t.ex. pacemaker, insulinpump eller hörapparat) måste försäkra sig om att hållen inte påverkar implantatens funktion (hällens frekvens är 20-50 kHz).
• När strömmen kopplas från raderas alla inställningar och indikationer. Var försiktig när strömmen slås till igen. Om kokzonerna är heta visas indikatorn „H” för restvärme. Första gången hållen ansluts till strömmen visas även barnlåset.
• Den integrerade indikatorn för restvärme används för att avgöra om hällen är igång och om den är varm.
• Om strömuttaget finns i närheten av kokzonerna måste du försäkra dig om att strömkabeln inte rör vid någon het yta.
• Lämna inte hällen obevakad om du lagar mat med olja eller fett, eftersom matlagning med olja eller fett kan innebära en brandrisk.
• Ställ inte plastkärl eller lägg aluminiumfolie på hällen. De smälter vid höga temperaturer och kan skada hållens ovansida.
• Socker eller sockerlösning, citronsyra, salt och plast får inte hamna på den heta kokzonen.
• Om socker eller plast råkar hamna på en het kokzon ska du inte stänga av hållen, skrapa bort sockret eller plasten med en vass skrapa. Skydda händerna mot brännskador.

SÄKERHETSANVISNINGAR

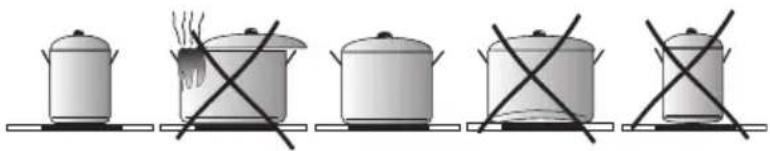

• Använd kastruller och stekpannor med en plan botten och utan skarpa kanter när du lagar mat på hällen, skarpa kanter kan orsaka permanenta skador på hällens ovansida.
• Induktionshällens ovansida är värmeresistent. Den är inte känslig för köld eller hetta.
• Undvik att tappa föremål på hällens ovensida. I vissa fall kan en slagpunkt, som när du tappar en kryddburk, orsaka att hällens yta spricker eller repas.
• Om en skada inträffar kan sjudande mat läcka in till strömförande delar genom det skadade området.
• Om hållens yta har spruckit ska du stänga av strömmen för att undvika risken för elstötar.
• Använd inte hällens ovansida som skärbräda eller arbetsyta.
• Lägg inte metallföremål som knivar, gafflar, skedar, lock eller aluminiumfolie på hållens ovansida eftersom de kan bli heta.
• Hällen får inte installeras ovanför en värmeapparat utan fläkt, ovanför en diskmaskin, kyl, frys eller tvättmaskin.
• Om spishällen har monterats i en kökssbänk kan föremål i kökskåpet under bänken värmas upp till höga temperaturer av luften som strömmar ut genom ventilationssystemet. Därför rekommenderar vi att en mellanvägg används (se fig. 2).
• Följ även anvisningarna för induktionshällens rengöring och skötsel. Om hällen används på ett felaktigt sätt kan garantin upphöra att gälla.

HUR MAN SPARAR ENERGI

Den som använder energi på ett klokt och ansvarigt sätt sparar inte bara pengar utan även miljön. Därför ska vi spara energi! Man kan göra det genom att:

- Använd lämpliga kokkärl

Kokkärl med plan och tjock botten kräver 1/3 mindre energi. Kom ihåg att använda lock, annars ökar energiförbrukning med 4 gånger!

- Anpassa kokkärl till värmezonen

Kokkärlet bör aldrig vara mindre än värme- zonen.

- Se till att värmezonen och kokkärlsbottnarna är rena

Smuts försämrar värmeöverföringen. Starkt inbränd smuts kan ofta endast tas bort med användning av miljöfarliga rengöringsmedel.

- Undvik att lyfta på locket i onödan

- Placera plattan långt ifrån kylskåp och frys

Genom att placera kokplattan i närheten av kylskåp och frys ökar energiförbrukningen.

UPPACKNING

Emballaget skyddar hällen mot skador som kan uppstå under transport. Efter att du packat upp hällen bör du lämna emballaget till återvinning.

Allt material som använts vid tillverkning av emballaget är miljövänligt och kan återvinnas till 100%.

Obs! Se till så att barn inte kan få i sig av den frigolit som skyddar under transporten.

KASSERING AV FÖRBRUKADE PRODUKTER

När produkten är förbrukad får den inte kasseras som vanligt avfall, utan man bör överlämna den till en organisation som återvinner elektriska och elektroniska produkter. På produkten, bruksanvisningen

eller förpackningen finns en symbol som visar att förbrukad produkt ska lämnas till återvinning.

Material som används för tillverkning av produkten kan återvinnas enligt lämplig beteckning. Genom återvinning av materialet i den förbrukade produkten bidrar man till ett stärkt miljöskydd.

Kontakta din kommun för uppgifter om var i din kommun det finns organisationer som tar hand om förbrukade produkter.

Beskrivning av IHI 6170 FX spishäll

Beskrivning av IHI 6270 FX spishäll

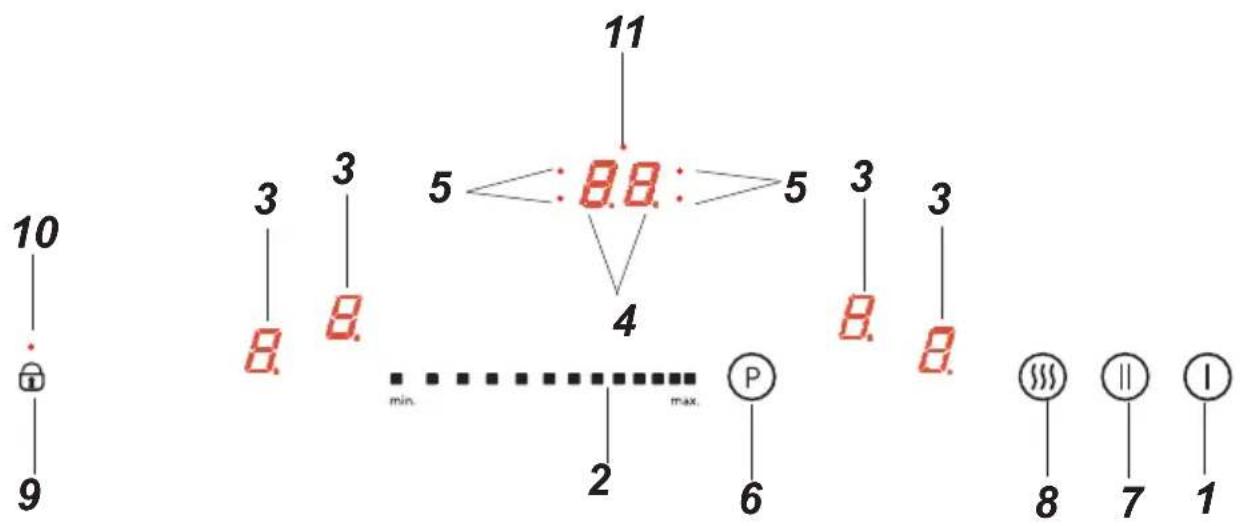

Kontrollpanel

1. Till/från sensor
2. Sensorfält för värmeinställningar
3. Indikator för kokzon
4. Timer
5. Timer kontrollampa
6. Sensorfält booster
7. Sensorfält Stop&Go
8. Sensorfält varmhållningsfunktion
9. Barnlåssensor
10. Barnlås kontrollampa
11. Timer kontrollampa

Göra öppning i köksbänken

• Köksbänken måste vara 28 - 40 mm tjock och minst 600 mm bred. Köksbänken måste vara plan och stå vågrätt. Bänkens kant mot väggen måste tätas för att förhindra att vatten eller andra vätskor tränger in.
• Se till att det finns tillräckligt plats runt öppningen, i synnerhet minst 50 mm till väggen och 60 mm till köksbänkens framkant.
• Avståndet mellan öppningens kant och inredningens sida ska vara minst 55 mm.
• Köksbänkens material, inklusive faner och lim, måste tåla temperaturer upp till 100 °C. I annat fall kan faneret lossna och köksbänken blir deformerad.
• Öppningarnas kanter måste tätas med ett lämpligt material för att förhindra att vatten tränger in.

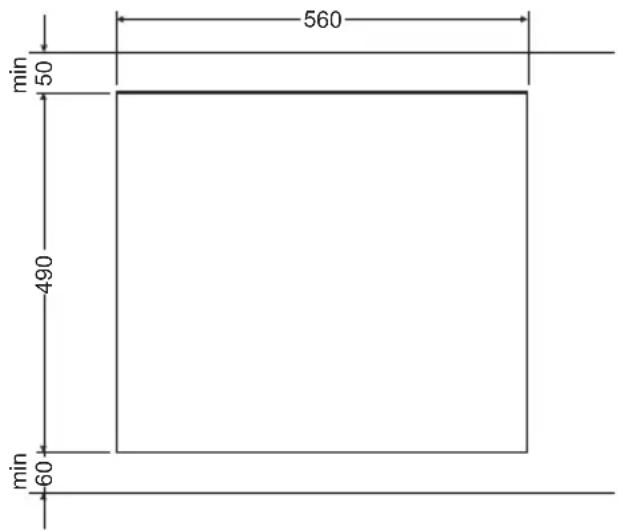

• Köksbänkens öppning måste skäras i de dimensioner som visas i fig. 1.
• Försäkra dig om att det finns ett fritt utrymme på minst 25 mm under hällen där luften kan cirkulera fritt så att överhettning förhindras. Se fig. 2.

1

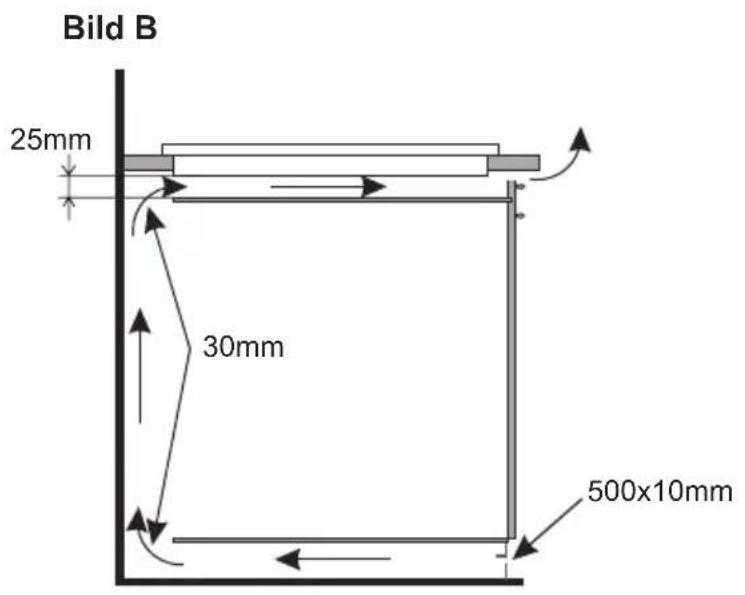

Inbyggnad i underskåpets bordsplatta.

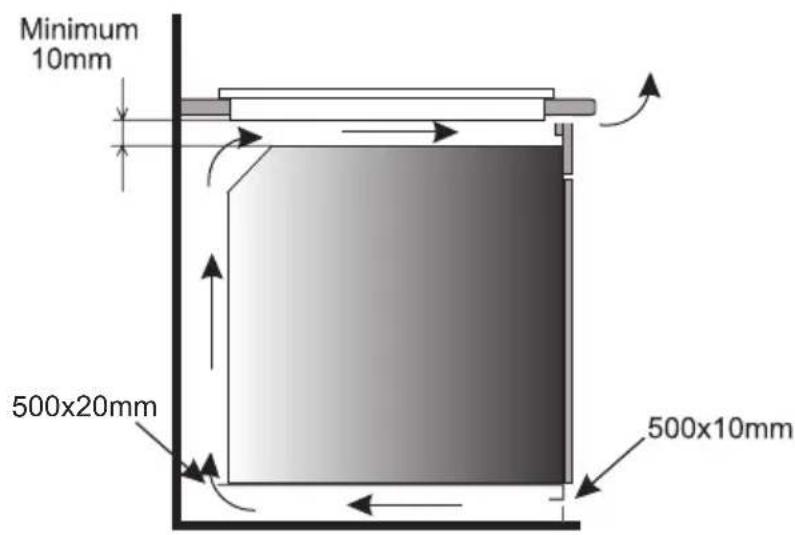

Inbyggnad i arbetsbordsplatta över ugn med fläkt.

Man får inte installera hällen ovanför ugn utan fläkt.

Installera IHI 6170 FX, IHI 6270 FX -spishällen

• Anslut hällen med elsladden enligt det medföljande elschemat.
• Ta bort damm från köksbänken, placera hällen i öppningen och tryck ordentligt (fig. 3).

Fig. 3

1 - Köksbänk
2 - Packning till hällen
3 - Keramisk häll

Inkoppling till elsystem

Varning!

Inkoppling till elsystem får endast utföras av auktoriserad el-installatör. Det är förbjudet att själv utföra bearbetningar eller ändringar i elsystemet.

Anvisningar för installatör

Strömkabeln måste placeras bort från den direkta värmekällan. Den ska inte utsättas för temperaturer över 50 °C över rumstemperatur.

Denna apparat är överrensstämmande med kraven från följande ECC-direktiv:

2006/95/EC Lågvoltsdirektiv

2004/108/EC EMC-direktiv

Innan plattan kopplas in ska man läsa informationen som finns på visare och på anslutnings- schemat.

Obs!

Installatören ska till användaren lämna "Bevis för plattans anslutning" (bilaga till servicekort). Andra anslutningssätt än det i schemat angivna, kan medföra att den keramiska hällen skadas.

ELSCHEMAViktigt! Värmekomponenterna fungerar vid 230 V.
Viktigt! En skyddsledare måste anslutas till den terminal som är märkt med + för varje anslutning.				Typ/ledararea	Säkring
1	För en enfasig 230 V anslut-ning med neutralkabel bryggas terminal L1, L2, den neutralakabeln ansluts till terminal N och skyddsledaren till +	1N~		H05VV-FG 3X 4 mm2	min.30 A
2*	För en 230/400 V tvåfas-anslutning med neutralledare ansluts neutralledaren till uttag N och skyddsledaren till +	2N~		H05VV-FG 4X2,5mm2	min.16 A
3*	För en 230/400 V trefas-anslutning med neutralledare ansluts neutralledaren till uttag N och skyddsledaren till +	3N~		H05VV-FG 5X 1,5 mm2	min.16 A
4*	E90 kontakt och elsladd medföljerprodukten.	3N~		H05VV-FG 5X 1,5 mm2	min.16 A
L1=R, L2=S, L3=T; N = anslutning med neutralkabel; + = terminal skyddsledare GY-grå, BK-svart, BN-brun, BU-blå, GNYE-gul-grön

* För ett hushålls 3-fas 230/400 V elsystem ansluts återstående ledning till uttag L som inte är anslutet till hållens interna elsystem.

* NN uttag är kopplade internt och behöver inte överbryggas.

Innan du använder hällen första gången

• Först ska hällen rengöras ordentligt. Hällen be han dlas på samma sätt som gla sy tor.
• Vid första användningen kan det finnas en övergående luktavsöndring. Ha därför ventilationenigångelleröppnafönster.
• Utför skötseln med hänsyn till säkerhetsanvisningarna.

Hur induktionshällens kokzoner fungerar

En elektrisk oscillator styr en spole som finns inuti produkten. Spolen alstrar ett magnetfält som inducerar virvelströmmar till kokkärlet.

Dessa virvelströmmar som har inducerats av magnetfältet värmer upp kokkärlet.

För detta krävs att kokkärlens botten är ferromagnetisk, d.v.s. att det påverkas av magnetfält.

Generellt kan man säga att induktionstekniken har två fördelar:

• Värmen avges endast genom kokkärlet och dess effekt maximeras därmed.
• Det förekommer ingen fördröjning av uppvärmningen eftersom maten börjar tillagas så snart kärlet placeras på hällen, och avslutas så snart kärlet tas bort.

Induktionshällen avger vissa ljud under normal användning. Dessa inverkar inte på hållens korrekta funktioner.

• Lågfrekvent surrande ljud. Detta ljud hörs när kokkärlet är tomt och upphör när vatten eller livsmedel tillsätts i kärlet.
• Högfrekvent visslande ljud. Detta ljud hörs i kokkärl tillverkade av flera olika materialskikt när värmen är inställd på max. Ljudet blir starkare om två eller flera kokzoner inställda på maxvärme används. Ljudet upphör eller minskar i styrka när du sänker värmeinställningen.
• Gnisslande ljud. Detta ljud hörs i kokkärl tillverkade av flera olika materialskikt. Ljudstyrkan beror på tillagningssättet.
• Brummande ljud. Ett brummande ljud kan höras när elektronikens kylfläkt är igång.

Ljuden som hörs när produkten används normalt beror på att kylfläkten är igång, tillagnings-sättet, kokkärlens storlek, kokkärlens material och på värmeinställningen.

Dessa ljud är helt normala och utgör inget fel på produkten.

Fläkt: Används för att skydda och kyla styr- och matningsenheter. Fläkten kan arbeta med 2 olika hastigheter och fungerar automatiskt. Fläkten fortsätter att vara igång tills det elektroniska systemet är tillräckligt avkylt oavsett om spisen och kokzonerna har stängts av eller inte.

Transistor: Temperaturen på de elektroniska delarna mäts ständigt med hjälp av en sond. Om värme ökar mot en riskgräns sänker systemet automatiskt värmeeffekten på en värmezon eller stänger av värmezoner som finns närmast de uppvärmda elektroniska delarna.

Detektorer kokkärl: Detektor för kokkärl möjliggör att plattan arbetar och värmer. Små föremål placerade på värmeområde ( t ex. sked, kniv eller ring) kommer inte att betraktas som kokkärl och plattan kommer inte att sättas på.

Kokkärlsavkännare

Kokkärlsavkännaren är installerad i induktionshällen. Den gör att uppvärmningen startar automatiskt när en gryta eller stekpanna känns av på kokzonen, och avslutas när den tas bort. Detta spar på energin.

• När ett lämpligt kokkärl ställs på kokzonen visas värmeinställningen på displayen.
• För induktion krävs lämpliga kokkärl med ferromagnetisk botten (se tabellen)

Om det inte finns något kokkärl på kokzonen, eller om kokkärlet är olämpligt, visas symbolen. Kokzonen kommer inte att fungera. Om inget kokkärl känns av inom 90 sekunder stängs kokzonen av.

Använd touchsensorn för att stänga av en kokzon i stället för att bara ta bort kokkärlet.

Kokkärlsavkännaren är inte avsedd att användas i stället för en till/från sensor.

Induktionshällen har elektroniska touch-sensorfält som styrs genom att du trycker på det markerade området med fingret.

Det hörs en ljudsignal varje gång du trycker på sensorfältet.

Var noga med att bara trycka på ett sensorfält i taget när du sätter på eller stänger av hällen, eller när du ändrar värmeinställningen. Om du trycker på två eller flera sensorfält samtidigt (med undantag för timer och barnlås) kommer hällen att ignorera styrsignalerna, den kan utlösa en felindikering om du trycker på sensorfälten för länge. Stäng av kokzonen med sensorfälten när du är klar och lita inte bara på kokkärlsavkännaren.

Att välja kokkärl för induktionshällen

• Använd bara kokkärl av hög kvalitet med en helt plan botten. Det förhindrar att heta områden uppstår i kokkärlet där mat kan bränna vid. Grytor och stekpannor med tjocka stålväggar ger den bästa värmefördelningen.
• Försäkra dig om att kärlets botten är torr. Försäkra dig om att kokkärlets botten är helt torr innan du ställer det på kokzonen efter du har fyllt det, eller har tagit fram det ur kylen. I annat fall kan hållens yta bli smutsig.
• Ett lock förhindrar att hettan försvinner ur kärlet, vilket gör att både tillagningstiden och energiförbrukningen minskar.
• Du ser om ett kokkärl är lämpligt genom att försäkra dig om att dess botten fungerar som en magnet.
• Kärlets botten måste vara plan för bästa temperaturstyrning i induktionsmodulen.
• Om botten buktar inåt, eller om det finns en stor logotyp från tillverkaren i kärlets botten, kommer det att påverka induktionsmodulens temperaturstyrning. Det kan orsaka att kärlet överhettas.
• Använd inte defekta kokkärl, exempelvis kokkärl vars botten har skadats p.g.a. överhettning.
• Om du använder ett stort kokkärl med en ferromagnetisk botten vars diameter är mindre än det totala kokkärlets diameter, kommer endast den ferromagnetiska botten att värmas upp. Det resulterar i att värmen inte kan fördelas jämnt i hela kokkärlet. Om det ferromagnetiska området minskas genom att kokkärlet har aluminiumdelar kan kärlets effektivt uppvärmda område bli mindre. Hällen kan få problem med att känna av kokkärlet eller inte känna av det alls. För bästa tillagningsresultat ska kokkärlets ferromagnetiska botten ha samma diameter som kokzonen. Om kokkärlet inte känns av på en använd kokzon rekommenderar vi att du försöker med en mindre kokzon.

När du använder en induktionshäll ska du endast använda ferromagnetiska bottenmaterial som:

-Emaljerat stål
• Gjutjärn
- Kokkärl i rostfritt stål specialtillverkade för induktionshällar.

Beteckning på kokkärl Koll	et finns en symbol på etiketten som säger att kokkärlet kan användas för induktionsplattor.
	Man ska använda magnetiska kokkärl (gjorda av emaljbleck, magnetiskt rostfritt stål, gjutjärn). Du kan kontrollera kokkärlets användbarhet genom att lägga en magnet på dess undersida.
Rostfritt stål Får inte användas
Aluminium Får inte användas
Gjutjärn Hög effektivitet
	Obs! Kokkärlen kan göra sprickor i plattan
Emaljstål Hög effektivitet
	Vi rekommenderar kokkärl med plan och tjock botten
Glas Får inte användas
Porslin Får inte användas
Kokkärl med kopparbotten	Får inte användas

Kokkärlens storlek.

• Energin överförs bäst om kärlet och kokzonens storlek matchar varandra. Minsta och största möjliga diameter visas i nedanstående tabell och beror på det använda kokkärlets kvalitet.
• Om du använder ett kokkärl som är mindre än den minsta diametern kan det hända att hällen inte kommer att fungera.

Induktionskokzoner Induktionskokkärlets bottendiameter
Diameter (mm) Minsta	(mm) Största (mm)
210 140 210
160 90 160
220x190 120 220

Kontrollpanel

• Så snart hällen har anslutits till strömmen kommer alla displayer att lysas upp en kort stund. Din induktionshäll är då klar att använda.
• Induktionshällen har elektroniska touch-sensorfält som styrs genom att du trycker på dem med fingret under minst 1 sekund.
• När du trycker på ett sensorfält bekräftas detta med en ljudsignal.

Ställ inte föremål på sensorfälten (det kan utlösa ett fel). Håll alltid sensorfälten rena.

Starta hällen

För att sätta igång hällen trycker du under minst 1 sekund på till/från sensorn (1). Hällen startar, alla displayer (3) för inställning av värme visar "0" och en decimalpunkt blinkar.

Om inget av sensorfälten berörs inom 10 sekunder kommer hällen att stängas av.

Starta kokzonen

När du har startat hällen med till/från sensorn (1) väljer du kokzon (3) inom 10 sekunder.

1. När du har tryckt på en sensor för att välja kokzon (3) blinkar "0" på tillhörande display som visar värmeinställningen.
2. För att ställa in önskad värme glider du med fingret över sensorfältet för värmeinställningar (2).

Om inget av sensorfälten berörs inom 10 sekunder efter det att hållen har startats kommer kokzonen att stängas av.

En kokzon är aktiv när displayen visar en siffra eller en bokstav. Detta anger att kokzonen är klar att ställa in eller för att ändra värmen.

Välja kokzonens värmeinställning

När kokzonens display (3) visar en blinkande "0" ställer du in önskad värme genom att föra fingret över sensorfältet (2).

Stänga av kokzoner

• Kokzonen måste vara aktiv för att kunna stängas av. Displayen för värmeinställning blinkar.
• Stäng av kokzonen med till/från sensorn eller tryck på sensor (3) i 3 sekunder. Låt fingret glida över sensorfältet för värmeinställning (2) för att sänka värmeinställningen till "0".

Stänga av induktionshäll

• Hällen är igång när minst en kokzon är aktiv.
• Tryck på till/från sensorn (1) för att stänga av hållen.

Om kokzonen fortfarande är varm kommer motsvarande display (3) att visa bokstaven "H" för att ange restvärme.

Boosterfunktion "P"

∅ 220x190 mm kokzonens nominella effekt från 2200 W till 3700 W,
∅ 160 mm från 1200 W till 1400 W,
∅ 210 mm från 2000 W till 3000 W,
TwinZone från 3600W till 5500 W.

Du aktiverar boosterfunktionen genom att välja kokzon. Sedan trycker du på sensorn (6) och ställer in värmen på "P". Bokstaven "P" visas på displayen (3).

För att stänga av boosterfunktionen trycker du på sensorfältet för värmeinställning (2) och sänker värmen, eller lyfter kokkärlet från kokzonen.

På kokzoner med ∅ 220x190, ∅ 160, ∅ 210 är boosterfunktionen begränsad till 10 minuter. När boosterfunktionen har avaktiverats automatiskt fortsätter kokzonen att fungera vid sin nominella effekt.

Boosterfunktionen kan aktiveras på nytt om hållens elektronikkretsar och induktionsspole inte är överhettade.

Om kärlet lyfts av från kokzonen när boosterfunktionen är igång, kommer den fortsatt att vara aktiv och nedräkningen fortsätter.

Boosterfunktionen stängs av automatiskt om hållens elektronikkretsar eller induktionsspole blir överhettade. Kokzonen är fortsatt igång med sin vanliga nominella effekt.

Du kan ha boosterfunktionen igång på två lodrätt intilliggande kokzoner samtidigt.

Barnlås

Barnlåset förhindrar barnen att använda hällen på ett olämpligt sätt. Hällen kan användas när barnlåset har lästs upp.

Barnlåsfunktionen kan ställas in när hällen är igång och när den är avstängd.

Starta/stänga av barnlåset

Håll sensorn (9) intryckt i 5 sekunder för att starta eller stänga av barnlåset. Kontrollampan (10) är tänd när barnlåsfunktionen är aktiv.

Barnlåsfunktionen förblir inställd tills den har lästs upp, även om spishällen har stängts av och sedan satts på igen. Barnlåset avaktiveras när du drar ut spishällens elkontakt.

Indikering av restvärme

Värmeenergi som är kvar i kokzonen efter matlagningen kallas restvärme. Hällen har två olika restvärmenivåer. När temperaturen i en kokzon är över 60 °C och kokzonen eller hela hållen stängs, av kommer kokzonens display att visa bokstaven "H". Bokstaven för restvärme kommer att visas så länge kokzonens temperatur överskrider 60°C. När en kokzon har en temperatur på mellan 45°C och 60°C kommer dess display att visa bokstaven "h" för att ange en låg restvärmenivå. När kokzonens temperatur understiger 45 °C slocknar bokstaven som anger restvärme.

Rör inte vid kokzonen medan bokstaven för restvärme visas, risk för brännskador. Ställ heller inga föremål som inte tål värme på kokzonen!

Indikatorn för restvärme "H" syns inte under strömavbrott. Trots detta kan kokzonen fortfarande vara het!

Att begränsa funktionstiden

Induktionshällen har en timer för varje kokzons funktionstid för att öka effektiviteten. Den maximala funktionstiden är inställd efter den senast valda värmeinställningen

Om du inte ändrar värmeinställningen under en längre tid (se tabell), kommer kokzonen i fråga att stängas av automatiskt och restvärmeindikatorn aktiveras. Men du kan starta och använda separata kokzoner när du vill i enlighet med användaranvisningarna.

Inställning av tillagnings-värme	Maximal funk-tionstid (timmar)
- = ≡	8
1	8
2 8
3	5
4	5
5	5
6 1,5
7 1,5
8 1,5
9 1,5
P 0,16

Automatisk uppvärmningsfunktion

• Tryck på sensor (3) för att aktivera den valda kokzonen.
• Glid sedan med fingret över inställnings- sensorfältet (2), ställ in värmen mellan 1–8 och tryck på sensorn (3) en gång till.
• Displayen visar omväxlande bokstaven "A" och värmeinställningen.

När boosterfunktionen har varit aktiv en viss tid kommer kokzonen att återgå till den inställda värmen, värmeinställningen visas på displayen.

Inställning av tillagnings-värme	Automatisk upp-värmningstid (minuter)
	-
1 0,8
2 1,2
3 2,3
4 3,5
5 4,4
6 7,2
7 2
8 3,2

Om ett kokkärl lyfts av från kokzonen och sedan ställs tillbaka innan uppvärmningstiden har gått kommer uppvärmningsfunktionen att återupptas och nedräkningen fortsätter.

Timer

Timerfunktionen underlättar matlagningen genom att du kan ställa in tillagningstiden. Den kan också användas som äggklocka.

Ställa in timern

Timerfunktionen underlättar matlagningen genom att du kan ställa in tillagningstiden. Timerfunktionen kan bara ställas in när en kokzon är igång (värmeinställningen är över "0"). Timerfunktionen kan ställas in separat för alla kokzonerna. Timerns tid kan ställas in från till 99 minuter.

För att ställa in timern:

• Välj en kokzon med sensorfältet för val av kokzon (3) och ställ in önskad värme från 1 till 9 genom att glida med fingret genom sensorfältet för värmeinställning (2). Displayen visar vald värmeinställning mellan 1 och 9.
• Sedan trycker du inom 10 sekunder på sensorfältet för timern (4). "00" visas på timerdisplayen (4) och kontrollampan för timerns aktivering (5) tänds för att ange aktiveringen av timerfunktionen för kokzonen i fråga.
• Välj sedan önskad inställning för timern genom att glida med fingret över sensorfältet för värmeinställning (2). Den andra siffran ställs in först och sedan ställs den första siffran in. När du har ställt in den andra siffran trycker du på sensorn (4) igen så att du kan ställa in den första siffran. Om du inte ställer in ett värde inom 10 sekunder ställs värdet in på värde "0"(t.ex. "06").

Nedräkningen börjar när timerns kontrollampa (5) börjar blinka.

Timerns nedräkning kan ställas in separat för alla kokzoner.

Om du har ställt in mer än en timer visas den kortaste tiden. Timerns kontroll-lampa (5) för aktuell kokzon blinkar.

Ändra timerns varaktighet

En programmerad timerinställning kan ändras när som helst.

För att ändra den programmerade inställningen av timern väljer du en kokzon med sensorfältet för val av kokzoner (3) och trycker sedan på sensorfältet för timern (4).

Kontrollera timerns varaktighet

Du kan när som helst kontrollera timerns återstående tid genom att trycka på sensor (4). Timenrs kontrollampa (5) för aktuell kokzon blinkar.

Stoppa timern

En signal hörs när den inställda tiden har gått. Den tystas genom att du trycker på vilket som helst av sensorfälten. Om du inte trycker på något sensorfält kommer signalen att tystna efter 2 minuter.

Gör så här för att stoppa timern innan den inställda tiden är över:

• Tryck på sensorfältet för val av kokzon (3) och välj en kokzon. Displayen lyses upp.
• Håll därefter sensorn (4) intryckt i 3 sekunder eller stäng av timern genom att föra fingret över sensorfält (2) ner till "00".

Minutklocka

När ingen kokzon används kan timerfunktionen användas som en vanlig äggklocka.

Ställa in minutklockan

När hällen är avstängd:

• Tryck på till-/frånsensorn (1) för att starta hållen. "0"visas på kokzonernas displayer (3).
• Sedan trycker du inom 10 sekunder på sensorfältet för timern (4). Minutklockans display (4) visar "00."
• Välj sedan önskad inställning för timern genom att glida med fingret över sensorfältet för värmeinställning (2). Den andra siffran ställs in först och sedan ställs den första siffran in. Efter att du har ställt in den första siffran kopplar hällen automatiskt om så att du kan ställa in den första siffran. Om du inte ställer in ett värde inom 10 sekunder ställs värdet in på värde "0"(t.ex. "06"). Minutklockan börjar räkna ner när dess kontrollampa (11) börjar blinka.

Stoppa minutklockan

När den inställda tiden har gått hörs en pip-signal. Tryck på valfri sensor för att stänga av ljudsignalen. Om du inte trycker på något sensorfält kommer signalen att tystna efter 2 minuter.

Gör så här för att stoppa timern innan den inställda tiden är över:

• Håll därefter sensorn (4) intryckt i 3 sekunder eller stäng av timern genom att föra fingret över sensorfält (2) ner till "00".
• Minutklockans funktion påverkar inte hur kokzonerna fungerar.

Minutklockan nollställs när timerfunktionen aktiveras.

Varmhållning

Varmhållningsfunktionen gör att du kan hålla maten varm på en kokzon. Den valda kokzonen är igång på låg värme. Tack vare detta bibehålls den varma matens smak och den kan serveras utan att den fastnar i kokkärlets botten. Den här funktionen kan också användas för att smälta smör eller choklad.

För att varmhållningsfunktionen ska fungera bäst, ska du använda ett plant kokkärl. Det gör att givaren som finns i kokzonen korrekt kan mäta bottentemperaturen. Varmhållningsfunktionen finns på alla kokzonerna.

Du kan ställa in olika temperaturer för varmhållningen, dessa är 42 °C, 70 °C eller 95 °C.

Att aktivera varhållningsfunktionen:

• Tryck på sensor (3) för att välja kokzon, tryck därefter på varmhållningsfunktionens sensor (8). Displayen visar symbolen — som anger att temperaturen 42°C är vald.
• Tryck på varmhällningsfunktionens sensor (8) en gång till och den andra = symbolen visas som anger att temperaturen 70°C är vald.
• Tryck på varmhållningsfunktionens sensor (8) på nytt och den tredje (≡) symbolen, som anger att temperaturen 95 °C är vald, visas på displayen.
• Du kan när som helst stänga av varmhållningsfunktionen genom att trycka på sensorn (3) och sedan föra fingret över sensor (2) för att sänka värmen till "0".

Stop&Go Function "||"

Stop&Go Function fungerar som en paus. Stop&Go Functionen fördröjer samtidigt alla kokzonernas funktioner och fortsätter efter fördröjningen med de tidigare gjorda inställningarna.

För att Stop&Go Function ska kunna aktiveras måste minst en kokzon användas.

Tryck sedan på sensorfältet för Stop&Go Function (7). Symbolen "||" visas på alla kokzonernas displayer (3). När en kokzon ännu är varm växlar symbolen "II" mellan "H" och "h" för att visa att kokzonen ifråga fortfarande är varm.

Stop&Go Function stängs av genom att du trycker på sensorfält (7) en gång till. Kokzonernas displayer (3) visar den värme som var inställd innan Stop&Go Function aktiverades.

TwinZone

TwinZone gör att du kan para ihop två kokzoner till en stor kokzon. TwinZone är mycket praktisk, framför allt om du lagar mat i stora kokkärl som t.ex. en bakplåt.

Du kan para ihop kokzonerna till höger.

För att starta TwinZone trycker du på kokzonens sensor (3)och sedan trycker du samtidigt på kokzonens båda sensorer (3) på vänster sida. Den bakre kokzonens display visar

"2" och den främre kokzonens display visar "0". Ställ in önskad värme genom att föra fingret över inställnings-sensorfältet (2).

Nu kan du styra bägge kokzonerna samtidigt.

Stäng av TwinZone genom att hålla kokzonens sensor (3) som har symbolen "intryckt i 3 sekunder. Displayen för respektive kokzon visar "0".

Nu kan du styra varje kokzon för sig.

RENGÖRING OCH UNDERHÅLLNING

Användarens löpande rengöring och underhåll av kokhällen påverkar kokhällens livslängd och funktion.

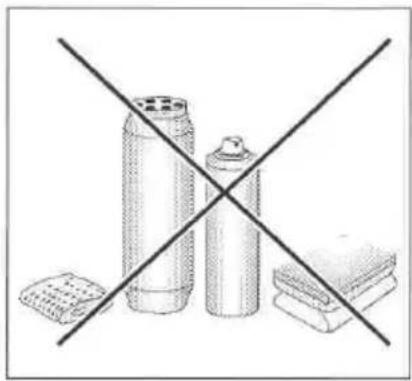

Keramiska ytor ska rengöras på samma sätt som glasytor. Man får inte använda varken kraftiga rengöringsmedel, skursand, stålull eller tvättsvamp med en slipyta.

Man får använda utrustning för ångrengöring.

Rengöring efter varje användning

• Vid lätt, oförbränd nedsmutsning ska man använda en våt trasa utan rengöringsmedel. Användning av diskmedel kan förorsaka blåa fläckar. Dessa fläckar försvinner inte alltid vid en först rengöring, även om man använder speciella rengöringsmedel.
• Vid svår nedsmutsning (brända matrester mm) ska man använda en vass skrapa och torka efter med en våt trasa.

Skrapa för rengöring av plattan

Borttagning av fläckar

• Ljusa pärfärgade fläckar (rester av aluminium) kan avlägsnas från kall värmeplatta med hjälp av speciella rengöringsmedel. Kalkrester (t.ex. efter överkokning av vatten) avlägsnas med ättika eller speciella rengöringsmedel.
• Vid borttagning av socker, maträtter som innehåller socker samt plastmaterial och aluminiumfolie får man inte stänga av värmezonen innan man rengjort den! Man bör omedelbart skrapa bort rester (i varmt tillstånd) med en vass skrapa. När plattan är rengjord ska den stängas av och tvättas med speciella rengöringsmedel.

Speciella rengöringsmedel kan man köpa i varuhus, elaffärer, färghandlar, livsmedelsaffärer och vitvaruaffärer. Vassa skrapor finns i hobbyaffärer, på byggmarknader och i färghandlar.

Man får aldrig använda rengöringsmedel på uppvärmd värmeplatta. Det är bäst att låta rengöringsmedel torka och sedan torka bort med våt trasa. Eventuella rester efter rengöringsmedel bör torkas bort med våt trasa innan man värmer upp plattan. Annars kan de bli frätande.

Garantin gäller inte vid felaktig behandlig av hållens keramiska yta!

Observera!

Om kokhällens styrfunktion av någon anledning fungerar inte medan kokhällen är aktiverad, bör man stänga av huvudströmbrytaren eller skruva ur proppen och vända sig till service.

Observera!

Om det uppstår sprickor i den keramiska kokhällen bör man omedelbart stänga av den och koppla bort den från elnätet. För att göra detta ska man skruva ur proppen eller dra ut stickkontakten ur vägguttaget. Därefter ska man vända sig till service.

I en nödsituation bör man:

• Stänga av hållens arbetsdelar
• Koppla bort hällen från elanslutningen
  •Vända sig till underhållsservice

- Mindre fel kan användaren avhjälpa själv med vägledning av anvisningar som finns i tabellen nedan. Innan du vänder dig till Cylinda service, kontrollera först alla punkter i tabellen.

PROBLEM ORSAK ÅTGÄRD
1. Hällen fungerar inte	- strömavbrott	-kontrollera säkerhetspropen; om proppen har gått bör den bytas ut.
2. Hällen reagerar inte för data som man lagrar in i minnet	-skötselpanelen är avstängd	-sätt på skötselpanel
	- tryckknappen hålls inne för kort tid (mindre än 1 sekund)	- håll knappen intryckt under längre tid
	- flera knapptryckningar har gjorts samtidigt	- tryck alltid på en knapp i taget (undantag: när en värmezon stängs av)
3. Hällen reagerar inte och ger ifrån sig en kort ljud signal	- barnsäkert läge är aktiverat	- avaktivera barnsäkert läge
4. Hällen reagerar inte och ger ifrån sig en lång ljud signal	- felaktig hantering (fel senso-rer har valts eller för snabba tryck på sensorer)	- sätt igång hällen en gång till
	- sensor(er) är täckt(a) eller smutsig(a)	- täck av eller rengör sen-sorerna
5. Hela hällen stängs av - efter	att kokplattan satts på har inga data har lagrats un-der längre tid än 10 sek.	- sätt igång skötselpaneln en gång till och mata genast in data
	- sensor(er) är täckt(a) eller smutsig(a)	- täck av eller rengör sen-sorerna
6. En värmezon stängs av, bokstaven "H" syns på dis-playen.	- automatisk begränsning av funktionstid	- sätt igång värmezonen en gång till
	- sensor(er) är täckt(a) eller smutsig(a)	- täck av eller rengör sen-sorerna
	- överhettning av elektroniska delar
7. Spricka i hällen Varning! Koppla genast från elanslutningen (säkerhetspropp). Vänd dig till Cylinda service
8. Om felet fortfarande inte är avhjälpt	Koppla från elanslutningen (säkerhetspropp!). Vänd dig till Cylinda service.Viktigt!Användaren är ansvarig för att hällen är i rätt skick och att den används på rätt sätt. Om Cylinda service blir tillkallad på grund av felaktig användning, görs servicen på användarens bekostnad även under garantiperioden. Vi tar inte ansvar för skador orsakade på grund av att denna bruksanvisning inte följs.
9. Den induktiva kokplattan susar under arbetsgång	Det är en normal situation. Susning kommer ur fläkten som kyler det elektroniska systemet.
10. Deninduktivakokplattan gerifrånsigvisslingsliknan- de ljud	Det är en normal situation. Värmeplattan kan ge ifrån sig en svag vissling vid maximal värmeeffekt samt när man använder flera värmezoner samtidigt. Visslingsljudet upp- står på grund av en viss frekvens på spolarbetet.
11. Hällen fungerar inte. Kok-zonerna fungerar inte	Defekt elektronikr -Återställ produktens inställ- ningar, dra ut elkontakten under 60 sekunder (ta ut säkringen).

Märkspänning: 400V 3N\~50 Hz

Märkeffekt 7,4 kW

Modell IHI 6170 FX, IHI 6270 FX

• Induktionskokzon : ∅ 220x190 mm 2,2 kW
• Induktionskokzon : ∅ 210 mm 2,0 kW
• Induktionskokzon : ∅ 160 mm 1,2 kW
• Kokzon med boosterfunktion: ∅ 220x190 mm 2,2 kW / 3,7 kW
• Kokzon med boosterfunktion: ∅ 210 mm 2,0 kW / 3,0 kW
• Kokzon med boosterfunktion: ∅ 160 mm 1,2 kW / 1,4 kW

Mått: 700 x 518 x 59;

Vikt: ca. 15 kg;

GARANTI

Garanti

Tjänster som omfattas av garanti utförs enligt garantikort.

Tillverkaren svarar inte för skador orsakade på grund av felaktig användning av produkten.

Skriv här kokhällens typ och tillverkningsnummer (finns på tillverkarens skylt).

Typ:...... Tillverkningsnummer:......
