SRA-88 - Ljudlarm Electia - Gratis bruksanvisning och manual

Produkttyp	Larm
Märke	Electia
Modell	SRA-88
Mått (HxBxD)	90 x 60 x 30 mm
Vikt	150 g
Strömkälla	9V batteri eller AC-adapter (DC 9V, 500 mA)
Ljudnivå	100 dB på 1 meter
Ljudtyp	Kontinuerlig ton eller pulserande
Aktiveringsutlösare	Extern brytare eller sensor
Driftstemperatur	-10°C till 40°C
Material	Stötsäker ABS-plast
Montering	Väggmonterbar
Indikatorer	Ström-LED, larm-LED
Underhåll	Rengör med mjuk torr trasa; undvik vätskor
Säkerhetsanvisningar	Doppa inte i vatten; håll borta från värmekällor
Reservdelar	Batterifack, monteringsfästen
Reparerbarhet	Uttagbart batteri; i övrigt ej servicebar
Allmän information	Användarmanual finns att ladda ner i PDF-format

Vanliga frågor - SRA-88 Electia

Vilken typ av batteri kräver SRA-88?

SRA-88 använder ett standard 9V alkaliskt batteri. För längre livslängd, överväg ett 9V litiumbatteri.

Hur installerar jag larmet?

Montera larmet med skruvhålen på baksidan. Anslut utlösningsledningarna till en normalt öppen eller normalt sluten brytare enligt din installation.

Kan jag justera ljudvolymen?

Nej, ljudnivån är fast på 100 dB för att uppfylla säkerhetsstandarder. Den kan inte justeras.

Hur lång är batteritiden?

Med ett nytt 9V alkaliskt batteri kan larmet ljuda kontinuerligt i cirka 2 timmar eller stå i standby i upp till 1 år.

Är larmet väderbeständigt?

Nej, SRA-88 är endast avsedd för inomhusbruk. Undvik exponering för fukt eller extrema temperaturer.

Hur testar jag larmet?

Tryck på testknappen (om tillgänglig) eller manuellt aktivera den anslutna brytaren. Larmet ska ljuda omedelbart.

Vad betyder LED-indikatorn?

Ett fast grönt lysdiod indikerar ström på. Ett blinkande rött lysdiod indikerar att larmet ljuder eller ett fel.

Kan jag ansluta flera larm tillsammans?

Ja, du kan koppla flera SRA-88-enheter parallellt till en enda utlösningskälla för större täckning.

Hur rengör jag larmet?

Använd en mjuk, torr trasa för att torka av utsidan. Använd inte vätskor eller rengöringsmedel eftersom de kan skada elektroniken.

Var hittar jag användarmanualen?

Användarmanualen finns att ladda ner gratis på notice-facile.com i PDF-format. Sök efter 'Electia SRA-88'.

BRUKSANVISNING SRA-88 Electia

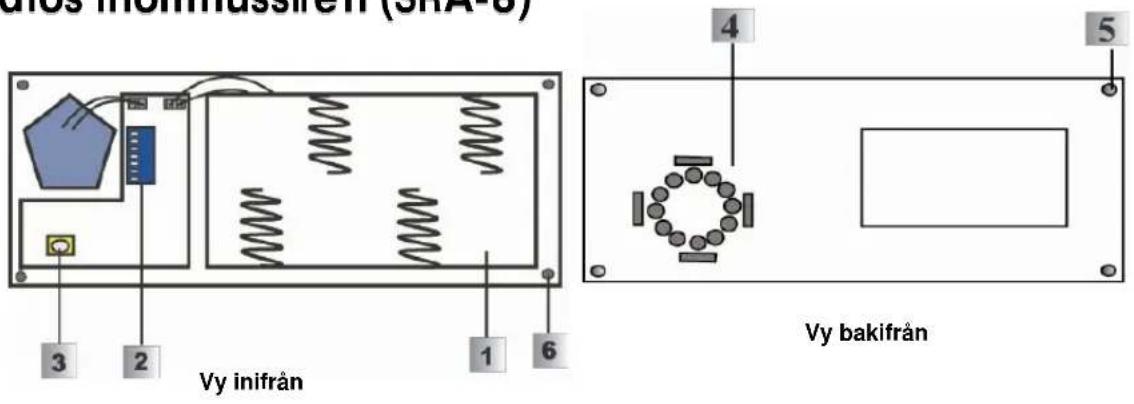

Trådlös inomhussiren (SRA-8)

1) Batterihållare

(Lock fastsatt med fyra skruvar)

2) IC - krets

Innehåller 7 stiftbrytare för att ansluta testläge och programmera larmperioden till sirenen.

3) Larmkontakt

4) Högtalare

5) Fyra monteringshål

Medföljande tillbehör

Förutom SRA-8, medföljer följande tillbehör med förpackningen:

a. 4 x D-cell Alkali Batterier
b. 4 x 6mm pluggar
c. 4 x skruvar för montering i hörnen

Tabell över de olika stiften på IC-kretsen

Du finner här de olika stiften som är markerade 1-7 från vänster till höger. Funktionen på varje stift beskrivs i tabellen här nedan.

Stift 1
	PÅ	Test
	AV	Normalt
Stift 3 Stift 4 Larm Period
PÅ	AV	5 min
AV	PÅ	90 sek
AV	AV	3 min.
PÅ	PÅ	1 sek.
Stift 6
	PÅ	Rensar
	AV	Normal

Läge

Läge

minnesplatsen

*stillbrytare 2, 5, och 7 är förinst älbla.

SRA-8 Funktionsöversikt

• Rensar sirenens minnesplats

Genom att ta bort batterierna återställs sirenen och även dess minnesplats rensas. Vänta i en minut, ställ in stift nr 6 till PÅ och sätt tillbaka batterierna. Sirenen ger ifrån sig en kort bekräftelseton, sätt sedan tillbaka stiftet till AV annars kommer sirenen återställas varje gång som den sätts igång.

- Sirenens ljudsignal

• Sirenen framkallar ett minimum ljud på 104 dB.
• 4 olika sirenperioder kan programmeras via stift 3 och 4 (var god se över tabellen ovan)

6) 3 min.

7) 5 min.

8) 90 sek.

9) 1 sekund (test)

• Den fjärde positionen (1 sekund) används för testläge under installations processen.
• Sirenen tystnar när antingen sirenperioden utgår eller när Sirenen stängs av via kontrollpanelen.
• Vid ett inbrottslarm, sänder SRA-8 ut en regelbunden larmsignal.
• Vid eld och vattenlarm, sänder SRA-8 ut ett periodiskt återkommande larm på 460 ms \~ 1400 ms sekunder och 460 ms av periodiska signaler under den inprogrammerade tidsperioden.

- Intrångs/sabotage larm

Sirenen skyddas av ett lock, om sirenen känner av att ett intrång förekommer aktiveras sirenen med den programmerade perioden. Om detta tillstånd fortsätter, för att indikera att det är ett felmeddelande ger sirenen ifrån sig fem pip vare sig systemet är på larmat eller när intrångslarmet ansluts. Intrångslarmet ansluts/frånkopplas från kontrollenheten genom att välja menyn "Sensor +/-". Sedan väljer du "Programmera Siren", och välj där mellan "Intrång siren PÅ" och "Intrång siren AV". För att bekräfta tryck OK.

● Bekräftelse På, bekräftelse Av

Sirenen kan programmeras till att sända ut bekräftelsesignaler, detta för att tala om för dig att systemet är på larmat, avlarmat eller har lägt batteri. Programmeringen kan göras från kontrollpanelen under menyn "Sensor +/-" därifrån kan du välja "Programmera siren" och sedan väljer du "Bekräftelse På" eller "Bekräftelse Av"

• Fränkoppla Sirenens bekräftelsesignal genom att välja "Bekräftelse Av" och tryck "OK".
• Anslut Sirenens bekräftelsesignal genom att välja "Bekräftelse På" och tryck "OK".

Läge	Siren	Ljud
På larmat 1 ljud
Skalskydd	1 ljud
Av larmat 2 ljud
Lågt batteri vid på larmning	5 ljud
Lågt batteri vid skalskydds läge	5 ljud
Lågt batteri vid av larmning	5 ljud

Vid felstatus utförs det enligt följande:

Läge	Siren	Ljud
På larmat/ Skalskydd	5 ljud
Av larmat 2 ljud

- Ingångs ljud På, ingångs ljud Av

SRA-8 kan anslutas eller frånkopplas till att ge ifrån sig varningsljud vid Ingång. Denna programmering kan utföras från kontrollpanelen under menyn "Programmera siren".

• Frånkoppla Sirenens ingångsljud genom att välja "Ingångs ljud Av" och tryck "OK".
• Anslut Sirenens ingångsljud genom att välja "Ingångs ljud På" och tryck "OK".

- Den senaste larmvarningen

Om ett larm har utlöst då du ej var hemma, kommer sirenen att låta i 3 sekunder tills den blir avlarmad. WARNING: om sirenen aktiverar sig igen efter de 3 sekunder som du larmat av systemet, betyder detta att inkräktaren fortfarande finns kvar i lokalen.

Strömkälla

SRA-8 utmärker sig genom att vara helt trådlös och använder fyra alkali D-celler som dess strömkälla. Livslängden på dessa är cirka 3 år.

SRA-8 känner av om batteriet har lågt status. Lågt batteri utgår vid 4.4V+/-10% där har SRA-8 en reservkälla för 1 månad innan batteriet helt urladdas. Om sirenen har lågt batteri signalerar den med fem ljud. Dock kommer, om det förekommer låg batterinivå under larmperioden, ljudet på sirenen att vara ofullständigt. För ett Inbrott, eld eller vatten larm, ger SRA-8 ut ett återkommande ljud på 500 ms, 460ms och 460ms\~1400 ms.

Komma igång

För insättning av batterier:

Steg 1. Lossa på skruvarna på botten av SRA-8 och ta försiktigt ut det yttre facet.

Steg 2. I SRA-8 finns en stor batterihållare med ett lock som säkras med 4 skruvar.

Steg 3. Lossa på de 4 skruvarna som visas och ta av locket på batterihållaren.

Steg 4. Sätt in de medföljande D cells alkali batterierna I batterihållaren, var noga med att batterierna sätts in på rätt sätt.

Steg 5. När det sista batteriet sätts in ger sirenen ifrån sig en kort bekräftelseton.

Steg 6. Sätt tillbaka batteri locket med de 4 skruvarna, se till att du inte skruvar för hårt.

Programmera SRA-8

Notera: Kom ihåg att testa åtminstone en annan sensor i kontrollpanelen innan du lägger till SRA-8

Steg 1. Lokalisera stiftbrytaren.

Steg 2. Ställ in stift 1 i läge PÅ. Sirenen ger ifrån sig två korta ljud som anger att den befinner sig i testläge.

Steg 3. För att programmera kontorollenheten välj menyn "Sensor +/-" välj därefter menyn "Programmera siren" och sedan "Testa siren".

Steg 4. Tryck OK och kontrollenheten ger ifrån sig en lång bekräftelsesignal, som följs av sirenens två korta signaler. Om sirenen redan har blivit testad, då, kommer en kort signal att uppmärksamma användaren.

Steg 5. Ställ in stift 1 i läge AV, sirenen ger ifrån sig en kort signal som bekräftar att sirenen är inställd på normalt läge.

Steg 6. Välj "Bekräftelse PÅ" eller "Bekräftelse AV" under menyn "Programmera Siren" på kontrollenheten och tryck "OK". Sirenen ger ifrån sig en kort signal för att uppmärksamma användaren

Steg 7. Välj "Ingångsljud PÅ" eller välj "Ingångsljud AV" under menyn "Programmera siren" på kontrollenheten, och tryck "OK". Sirenen ger ifrån sig en kort signal för att uppmärksamma användaren.

Steg 8. Ställ in stift 3 och 4 till önskad larmperiod.

Steg 9. Testprocessen är nu klar.

För steg 4,6 och 7, var god vänta I 6 sekunder efter varje gång du tryckt ned "OK" knappen.

Steg 1. Hitta en lämplig plats för att installera SRA-8

Steg 2. Använd de 4 hålen på baksidan på basenheten som mall, markera hålens position.

Steg 3. Borra 4 hål och använd de medföljande pluggarna och skruvarna.

Steg 4. Stäng locket och sätt fast locket med skruvarna.

Steg 5. Anslut stiftbrytaren genom att välj "Siren intrång På" under menyn "Programmera siren" på kontrollenheten.

Steg 6. Installationen av SRA-8 är nu klar.

Byte av batterier

När låg batterinivå uppstår är det dags för dig att byta ut batterierna. Kom ihåg att först koppla ifrån larmkontaktsbrytaren från kontrollpanelen genom att välja menyn "Sensor +/-" välj sedan menyn "Programmera siren " och välj sedan "Siren Intrång AV" och tryck OK.

När du byter batteri, vänta i en minut innan du sätter i de nya batterierna. Kom ihåg att ansluta larmkontaktsbrytaren igen efter det att du bytt batterier. Den frånkopplade larmkontaktsbrytaren kommer automatiskt att återställas till PÅ efter ca. en timma om den inte ställs tillbaka manuellt genom att välja "Siren intrång på"

FI

Härmed intyga Electia AB att SRA-8 står i överensstämmelse med de väsentliga egenskapskrav och övriga relevanta bestämmelser som framgår av direktiv 1999/5/EG.

CE 0678

421 30 Västra Frölunda Sweden

www.electia.se
