Popular SF270C - Köksfläkt Cylinda - Gratis bruksanvisning och manual

Produkttyp	Köksfläkt
Märke	Cylinda
Modell	Popular SF270C
Mått (B x D x H)	600 mm x 500 mm x 150 mm
Vikt	10 kg
Strömförsörjning	220-240 V, 50 Hz
Motoreffekt	150 W
Antal motorer	1
Antal hastigheter	3
Utsugningskapacitet	400 m³/h
Ljudnivå	55 dB
Belysning	2 x LED-lampor (ingår)
Filtertyp	Aluminiumfettfilter
Installationstyp	Inbyggnad / Under skåp
Avluftsdimension	150 mm
Kontrolltyp	Tryckknappar
Energiklass	A+
Rengöring och underhåll	Rengör fettfiltret månadsvis med varmt vatten och milt rengöringsmedel. Torka av utsidan med fuktig trasa.
Säkerhetsfunktioner	Överhettningsskydd
Reservdelstillgång	Filter, LED-lampor, motor finns online

Vanliga frågor - Popular SF270C Cylinda

Hur installerar jag Cylinda Popular SF270C köksfläkt?

Köksfläkten måste installeras av en kvalificerad tekniker. Se till att avluftskanalen är ansluten till ett externt utlopp. Följ installationsmanualen för korrekt montering och elektriska anslutningar.

Vad är minimiavståndet mellan hällen och köksfläkten?

Minimiavtåndet är 65 cm för elektriska hällar och 75 cm för gashällar. Detta säkerställer säker och effektiv drift.

Hur ofta ska jag rengöra fettfiltret?

Rengör aluminiumfettfiltret varje månad vid normal användning. Använd varmt vatten och milt rengöringsmedel, låt det torka helt innan återmontering.

Kan jag diska filtret i diskmaskin?

Ja, aluminiumfiltret är diskmaskinssäkert. Placera det i översta korgen och använd ett skonsamt program.

Hur byter jag LED-lamporna?

Stäng av strömmen och ta bort lampkåpan. Skruva loss den gamla lampan och ersätt med en ny LED-lampa av samma typ (t.ex. G9, 2W).

Varför suger inte min köksfläkt effektivt?

Kontrollera om fettfiltret är igensatt. Se också till att avluftskanalen inte är blockerad och att luftutsläppet är fritt. Rengör filtret om det behövs.

Vad är ljudnivån för denna köksfläkt?

Ljudnivån är cirka 55 dB vid maxhastighet, vilket är jämförbart med normal konversation.

Ingår ett kolfilter?

Köksfläkten levereras med ett fettfilter. Om du behöver kolfilter för recirkulationsläge säljs de separat.

Kan jag använda köksfläkten i recirkulationsläge?

Ja, fläkten kan användas i recirkulationsläge med valfria kolfilter. Se till att installationssatsen är lämplig.

Var kan jag köpa reservdelar?

Reservdelar som filter, lampor och motorer finns hos Cylindas auktoriserade återförsäljare eller onlineplattformar. Använd modellnumret SF270C.

BRUKSANVISNING Popular SF270C Cylinda

Säkerhetsföreskrifter.... 3

Användning 4

Service och garanti 7

Elektrisk installation.... 14

Installation.... 15

USER INSTRUCTIONS

Läs noga igenom denna bruks- och monteringsanvisning, i synnerhet säkerhetsföreskrifterna, innan du installerar och börjar använda produkten.

Spara bruksanvisningen för senare användning eller till den som eventuellt övertar produkten efter dig. Gör produkten strömlös innan all form av rengöring och skötsel.

§ Avledning av utblåsningsluften skall utföras i enlighet med föreskrifter utfärdade av berörd myndighet.

§ Utblåsningsluften får inte ledas in i rökkanal som används för avledning av rökgaser från t ex gas- eller braskaminer, ved- eller oljepannor etc.

§ Avståndet mellan spis och produkt måste vara minst 42 cm. Vid gasspis ökas avståndet till 65 cm. Om högre monteringshöjd rekommenderas av gas-spisens tillverkare ska hänsyntas till detta.

§ För att undvika att fara uppstår ska fast installation, utbyte av sladdställ eller annan typ av anslutning utföras av behörig fackman.

§ Att flambera under produkten är inte tillåtet.

§ Tillräckligt med luft måste tillföras rummet när produkten används samtidigt med produkter som använder annan energi än el-energi, t ex gas-spis, gas- eller braskaminer, ved- eller oljepannor etc.

§ Produkten kan användas av barn från 8 år och personer med nedsatt mental, sensorisk eller fysisk förmåga, eller brist på erfarenhet och kunskap, om de informeras om hur produkten är avsedd att användas.

§ Barn skall inte leka med produkten. Rengöring och underhåll av produkten skall inte utföras av barn utan tillsyn.

§ Åtkomliga delar av produkten kan bli heta i samband med matlagning.

§ Risken för brandspridning ökar om inte rengöring sker så ofta som anges.

Obs!

Byggherren ansvarar för att in- stallationen blir korrekt och att gällande byggregler är uppfyllda.

ALLMÄN INFORMATION

Produkten är utrustad med LED-belysning 6,5W, aluminiumfilter, AC-motor och Easy Clean.

FUNKTION

A

A. Hastigheter på fläkt.

B. Belysning.

Starta gärna fläkten innan matlagning, för att undvika att os sprids i rummet. Anpassa fläktens hastighet till typ av matlagning. Låt gärna fläkten arbeta på låg hastighet en stund efter matlagning. Vid behov, utnyttja fläktens låga hastighet även när ugnen används, eller efter maskindiskning.

SKÖTSEL OCH UNDERHÅLL

Rengöring filter

Spisfläkten torkas av med våt trasa och diskmedel. Filtren ska rengöras minst varannan månad vid normal användning. Rengör oftare vid intensiv användning.

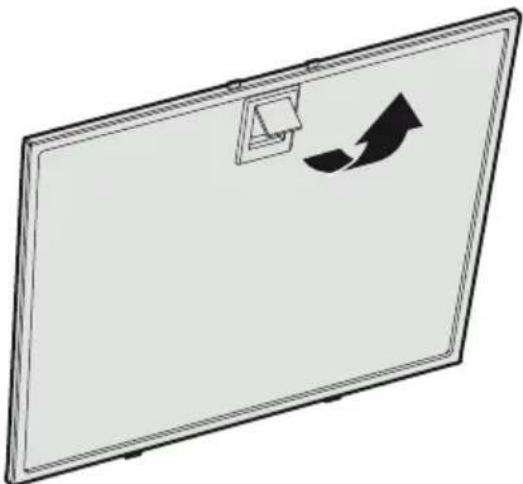

Ta bort fettfiltret genom att öppna snäppet, Fig.2.

Hantera filtret försiktigt, var noga med att inte bocka det.

Blötlägg filtret i varmt vatten blandat med diskmedel. Filtret kan även diskas i maskin. Sätt tillbaka fettfiltret efter rengöring, se till att det snäpper fast ordentligt.

Rengöring övriga delar

Insidan av spisfläkten samt löstagbara delar skall rengöras minst två gånger per år.

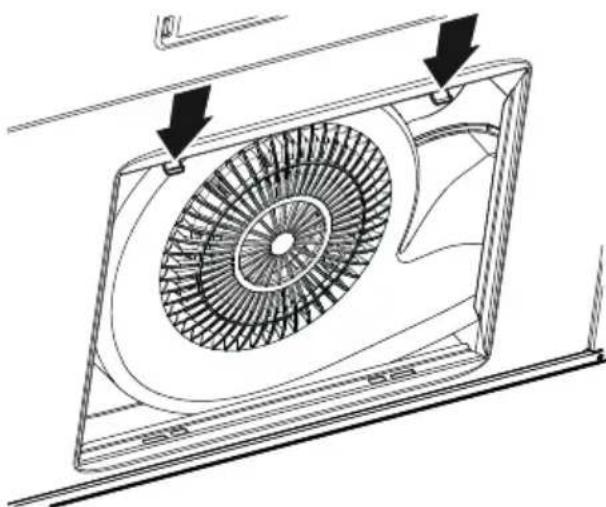

Ta bort underplåten genom att trycka snäppena i pilarnas riktning.Fig.3.

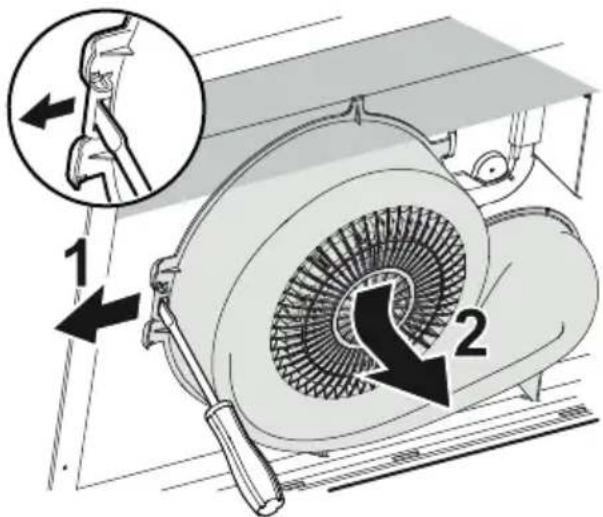

Lossa fläkthuset genom att böja ut snäppet i pilens riktning (1) och trycka fläkthuset från dig och nedåt (2), Fig.4.

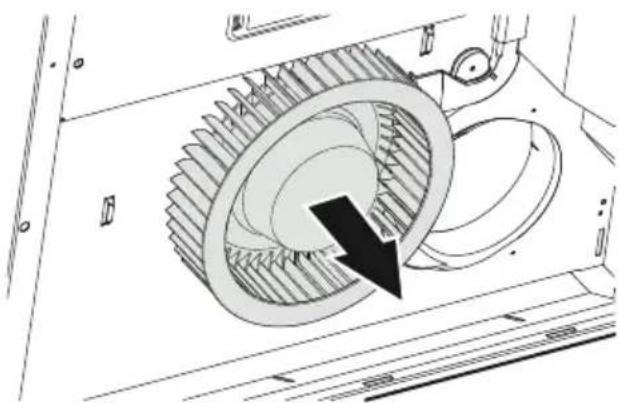

Lossa fläkthjulet genom att dra i pilens riktning, Fig.5.

Underplåt, fläkthus och fläkthjul rengörs i varmt vatten blandat med diskmedel. Fläkthus och fläkthjul kan även diskas i maskin. Sätt ihop delarna efter rengöring och torkning i omvänd ordning.

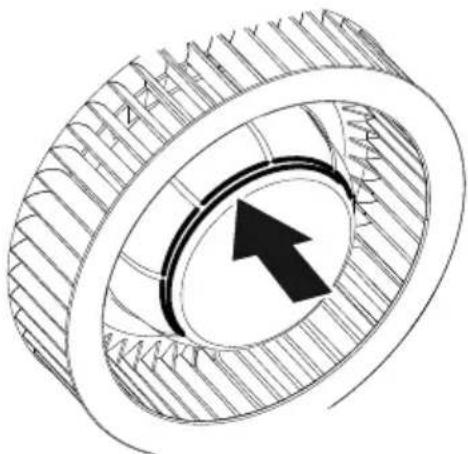

Sätt tillbaka fläkthjulet. Se till att det sitter plant i spåret på motorn.

Fig.7

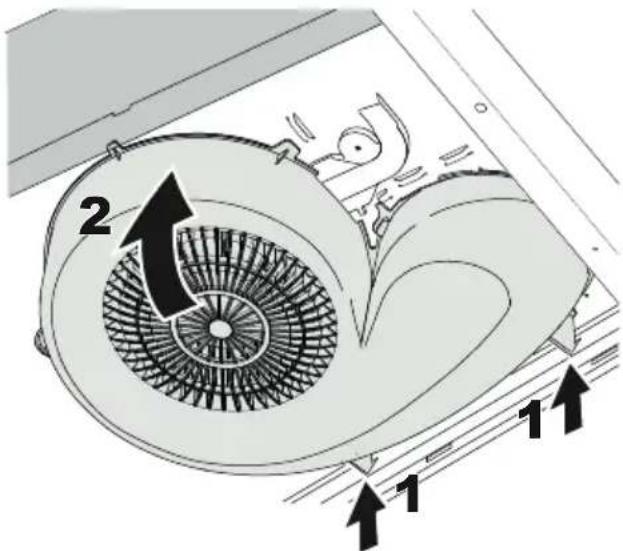

Sätt tillbaka fläkthuset genom att passa in stöden i bakkant på fläkten (1). Vik upp fläkthuset (2). Fig.7

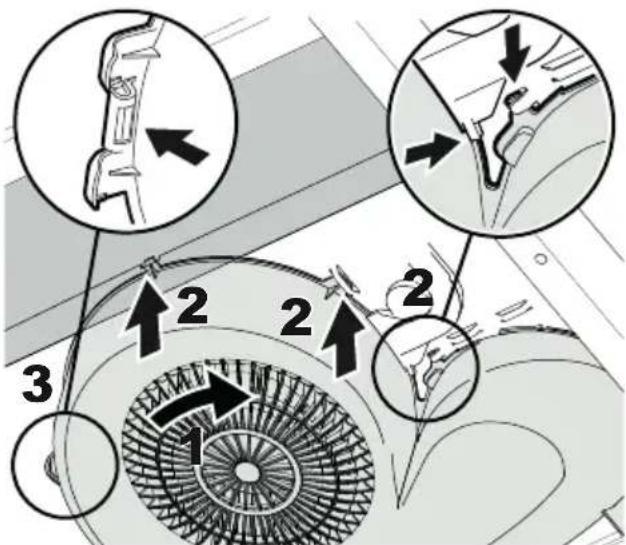

Se till att alla snäppen passar mot spisfläktens flikar. Vrid in fläkthuset (1) i flikarna (2). Tryck tillbaka fläkthusets snäppe i fliken (3). Fig.8

Obs!

Kontrollera att delarna snäpper fast ordentligt.

FELSÖKNING

Kontrollera att säkringen är hel. Prova alla funktioner för att säkerställa vad som inte fungerar. Prova först att göra produkten strömlös och starta om den igen.

Kontrollera att anslutningsslangen är sträckt närmast anslutningen.

SERVICE

Fig.9

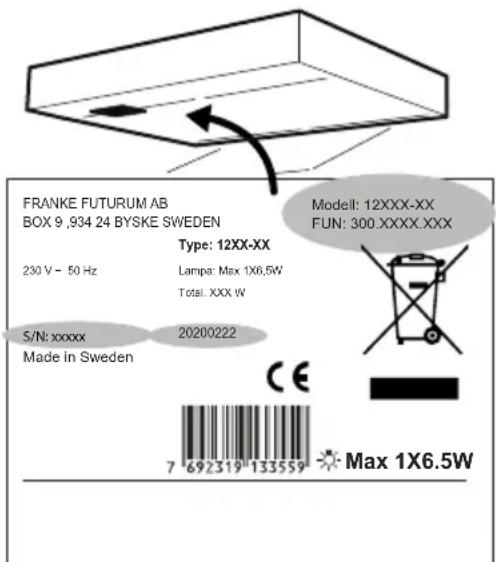

Innan du kontaktar service, kontrollera märkskylten och notera FUN-nr, S/N-nr och tillverkningsdatum för produkten.

Märkskylten är placerad på vänster sida under filter/underplåt.

Kontakta Cylinda Service

tel. [phone] eller gå in på:

De kan hjälpa till att åtgärda felet eller anvisa till närmaste servicefirma för snabb och bra service.

Produkten omfattas av gällande APPLiA-bestämmelser.

MILJÖ

De huvudsakliga råmaterialen som används i produkten är:

• Metaller: rostfri plåt, galvaniserad plåt, zink, aluminium
• Plaster: polypropen, polyamid, polycarbonat, polybutylentereftalat (PBT)
• Glas

Samtliga ingående komponenter uppfyller RoHS-direktivet.

EMBALLAGE- OCH PRODUKTÄTERVINNING

Emballaget ska lämnas in på närmaste miljöstation för återvinning.

Symbolen anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter, sophämtningstjänst eller affären där du köpte varan.

EKODESIGNDIREKTIV

Produkten är testad i enlighet med och uppfyller ekodesignkraven i den europeiska förordningen 66/2014.

Elektrisk anslutning till 230 V\~ med skyddsjord.

Produkten levereras med sladd och jordad stickpropp för anslutning till jordat vägguttag. Vägguttaget ska vara åtkomligt efter installation.

Om anslutningskabeln skadas måste den bytas ut mot en motsvarande specialkabel från tillverkaren eller dess serviceagent.

Elektrisk tilslutning til 230 V\~ med jordforbindelse.
