S7564KV - Spis Cylinda - Gratis bruksanvisning och manual

Produkttyp	Fristående spis
Märke	Cylinda
Modell	S7564KV
Bredd	60 cm
Höjd	85 cm
Djup	60 cm
Vikt	55 kg
Strömkälla	Elektrisk
Energiklass	A
Ugnstyp	Multifunktionell elektrisk ugn
Ugnsvolym	71 L
Hälltyp	Keramikhäll med 4 zoner
Grillfunktion	Ja
Rengöringsmetod	Katalytisk emalj på bakväggen
Timer	Digital timer med programmering
Barnlås	Ja
Kylsystem	Forcerad luftkylning
Dörrtyp	Sval dörr
Reservdelstillgång	Lättillgängliga
Reparationsindex	7.5 / 10

Vanliga frågor - S7564KV Cylinda

Hur rengör jag keramikhällen?

Använd en skrapa för keramikhäll för brända rester, rengör sedan med ett speciellt rengöringsmedel för keramikhäll och en mjuk trasa. Undvik slipande svampar.

Vad betyder felkoden E01?

Fel E01 indikerar ett fel på temperatursensorn. Försök återställa apparaten genom att stänga av och på den. Om det kvarstår, kontakta service.

Hur ställer jag in timern?

Tryck på Timer-knappen, använd +/- tangenterna för att ställa in önskad tid, tryck sedan på Start. Ugnen stängs av automatiskt.

Kan jag använda grillen och ugnen samtidigt?

Ja, du kan använda grillfunktionen medan ugnen är igång, men för bästa resultat, använd dem separat enligt manualens rekommendationer.

Hur byter jag ugnslampan?

Koppla bort apparaten från strömmen. Ta bort glaskåpan genom att vrida den moturs, byt sedan ut mot en ugnslampa 25W/300°C.

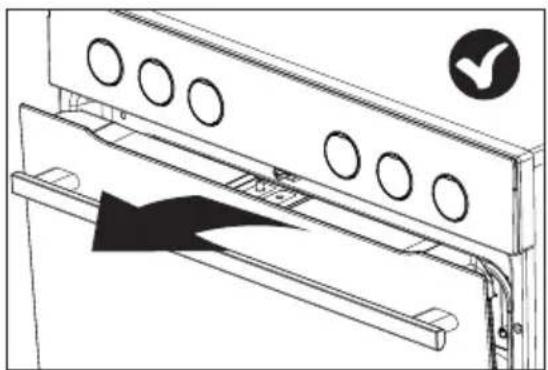

Vad är barnlåsfunktionen?

Barnlåset förhindrar oavsiktlig användning. För att aktivera, tryck och håll låsknappen i 3 sekunder tills en låsikon visas.

Varför värms inte ugnen?

Kontrollera om apparaten är påslagen och timern är inställd. Om inte, kan värmeelementet vara defekt. Kontakta en kvalificerad tekniker.

Hur ofta bör jag rengöra de katalytiska innerplåtarna?

Katalytiska innerplåtar självrengörs när de värms upp över 200°C. För envisa fläckar, torka med en fuktig trasa när de är kalla. Använd inte rengöringsmedel.

Kan jag använda aluminiumfolie i ugnen?

Undvik att använda aluminiumfolie direkt på botten eller galler eftersom det kan skada emaljen och orsaka dålig värmefördelning. Använd en bakplåt.

Var hittar jag serienumret?

Serienumret finns på märkskylten på apparatens baksida eller bakom den nedre lådan. Anteckna det för serviceärenden.

BRUKSANVISNING S7564KV Cylinda

Läs hela bruksanvisningen innan Du börjar använda spi sen. Då lär Du Dig använda och sköta den rätt från början.

Innehållsförteckning sid

Säkerhetsanvisningar....4

Innan Du använder spisen första gången 8

Fakta om keramikhäll 9

Ugnen och dess funktioner....10

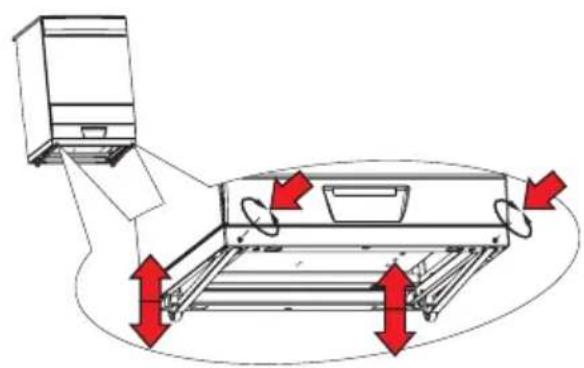

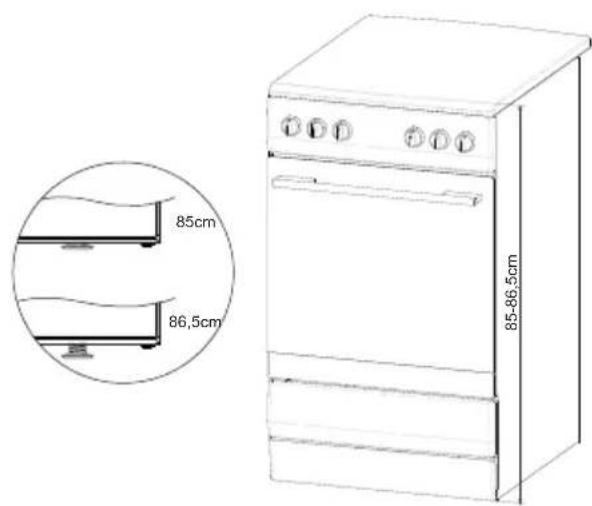

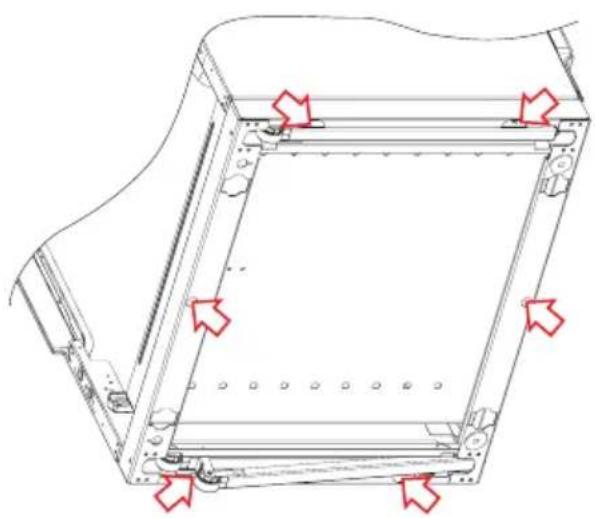

Justera in spishöjd....24

OBS!

Elinstationen måste utföras av en behörig elinstallatör.

Spisen är endast avsedd för hushållsbruk. Vidfelanvändning finns risk för skador.

SÄKERHETSANVISNINGAR

Obs. Hällen och dess åtkomliga delar blir varma under användning. Undvik att röra vid kokzonerna eftersom de kan vara heta. Låt inte barn under 8 år använda spisen utan vuxens uppsikt.

Spisen får inte användas av personer (inklusive barn under 8 år) med nedsatt fysisk eller mental förmåga, eller som saknar erfarenhet och kunskap om dess användning, utom om de övervakas eller har instruerats av den som ansvarar för deras säkerhet. Barn får inte leka med spishällen. Låt inte barn rengöra eller använda spisen utan att ha uppsikt över dem.

Obs. Ha alltid uppsikt över spisen om du lagar mat i olja eller fett, annars kan faror uppstå och det finns risk för eldsvåda. Risk för torrkokning finns även när man kokar. Håll uppsikt över spisen!

Försök ALDRIG släcka elden med vatten. Dra ut spi-sens kontakt från väggen och kväv lågorna med ett lock eller en brandfilt.

Obs. Brandrisk: Använd inte spishällen som förvaringsplats.

Obs. Om hällens yta har spruckit ska du stänga av strömmen för att undvika risken för elstötar.

Obs. Elinstallationen måste utföras av en behörig elinstallatör.

Spisen är endast avsedd för hushållsbruk. Vid felanvändning finns risk för skador.

SÄKERHETSANVISNINGAR

Ugnen är mycket het vid an vänd ning och en stund efter att den stängts av.

När man använder ugnen, blir några delar heta.

Obs. Använd inte starka rengöringsmedel eller vassa metallföremål när du rengör spisens glasytor. Ytan kan repas, vilket kan orsaka sprickor i glaset.

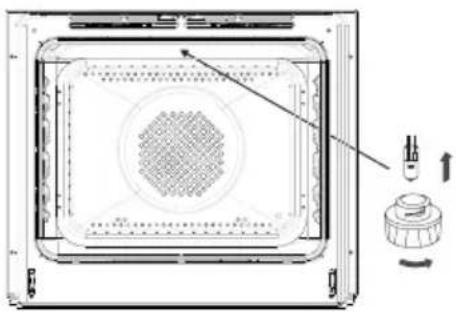

Obs. Vid byte av glödlampan i ugnen måste spi sen stängas av med huvudströmbrytaren. Det får inte finnas nå gon strömtillförsel till spi sen när lam pan byts.

Obs. Du måste ha uppsikt över maten under tillagningen. Matlagning som tar kort tid måste övervakas hela tiden.

Obs. Du ska endast använda sådana kantskydd till spishällen som har tagits fram av spishällens tillverkare, har angivits som passande av denne i bruksanvisningen eller kantskydd som är inbyggda i spishällen. Olyckor kan inträffa om du använder kantskydd som inte passar till spishällen.

Använd inte utrustning som rengör med ånga när du rengör spisen.

DISPOSAL OF PACKAGING MATERIALS

Tippskyddet är till för att spi sen inte ska kun na välta. Exem pe lvis sk inte ett barn kunna stiga upp på ugn-sluc kan och tippa spisen. Om det finns småbarn i familjen bör även ett hållskydd monteras.

OBS! Tänk på att tip p skyd det sätts ur funk tion när spi sen dras fram, t ex vid städning. Ha extra uppsikt över barnen för att un dvi ka olyckor.

OBS!

Vi förbehåller oss rätten till tek ni- ska förändringar.

Hurtippskyddetskamonteras framgår av in struk tio nen på sidan 23.

Innan Du börjar använda spisen

Rengör spisen med fuktig trasa och even tu ellt lite såpa eller milt di sk me- del. Skölj och torka torrt. Värm ugnen efter rengörin gen med över och undervärme till 250° i ca 30 minuter. Det os som uppstår vid uppvärmnin gen är ofarligt, men bör ändå vädras ut.

Användspisenenergiklokt!

Använd kärl i lämpliga storlekar för plat tor na. Hellre något för stort kärl, än att ha ett kärl som inte täcker plattan.

Sätt på locket på kastruller och grytor så spar Du energi. Det är också smart att stänga av plat tan lite i förtid och låta det koka färdigt med hjälp av eftervärmen.

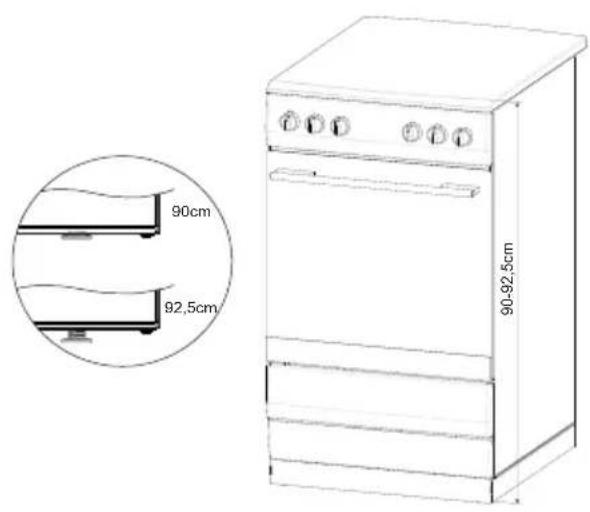

Spisen måste stå jämnt!

Detta är viktigt både för stekresultat och vid bakning. De fyra justerbara fötter nas skruvar när man när förvaringslådan för plåtar tagits ut. Kontrol le ra med ett vat ten pass, eller vattenfylldstekpanna.

En ytterligare justering kan behövas efter en tid då golvbeläggningen kan sätta sig.

Fakta om keramikhäll

Zoner:

Vänster fram 2100W, 210/120 mm diameter Vänster bak 1200W, 145mm dia me ter Höger fram 1200W, 145mm diameter Höger bak 1800W, 180/120 mm diameter

Restvärmesignaler

De fyra signallamporna som visar restvärme är placerade mellan värmezo ner na och hållens fram kant och de visarrespektivevärmezon.

Dessa varningslampor tänds när ytan är för varm för beröring. Lampan lyser även sedan zonen stängts av.

Obs; respektera alltid en håll som nyligenanvänts, ävenominte signallampanyser.

Skötsel

Hällen torkas av med en fuktig trasa och eventuellt milt diskmedel. Fastbränd smuts skrapas bort med en rakbladsskrapa (Cylinda tillbehör E4381014). Efter avtorkningen kan hällen poleras med något av de specialmedel för keramikhällar som finns i handeln. Detta ger en fin finish och ger hällen skyddande yta.

Kokkärl och stekpannor

Använd kärl i lämpliga storlek för zonerna.

Hellre ett något för stort kärl, än att ett kärl som inte täcker zonen. Se till att botten på kärlet är rent och plant. Ett kokkärl med ojämn botten kan göra att kon tak ten mellan kärl och keramik blir så dålig att överhettningsskyddet i zo nen löser ut och där med att koktiden blir onödigt lång.

Sätt på locket på kastruller och grytor så spar Du energi. Det är också smart att stänga av zonen lite i förtid och låta det koka färdigt med hjälp av eftervärmen.

Kärl med plasthandtag kan ej användas i ugnen.

Varningar

• Lägg ingenting på hällen så länge den är het.
• Förvara inte tunga och vassa föremål som kan ramla ner ovanför hällen. Skul le en spricka uppstå måste hällen göras spänningslös genom att man drar ur kontakten eller lossar säkrin garna.
• Plast och socker samt soc ker hal-tigt spill, t ex sylt, saft eller knäck måste ome del bart avlägsnas med rakbladsskrapa(E4381014)medan hällen är varm. Bränner det fast kan hällen få al lvar li ga ska dor.
• Vissa aluminiumkärl kan ge silverliknandemärkenpåhällen, dessa ska tas bort genast med putsmedelochrakbladsskrapa.
• Dra inte kärl med grov botten över hällen. De kan orsaka repor.

Ugnen och dess funktioner

Symbolerna på ugnens funktionsvred har följande betydelse:

ECO uppvärmning

ECO varmluft är en optimerad funktion för att spara energi under tillagningen. Ugnsbelysningen är släckt när vredet står i detta läge.

Inrebelysning

När vre det vrids till detta läge tändsbelysningeninutiugnen.

Varmluft på

När denna funktion aktiveras startas en fläkt på bakre ugnsväggen.

Den sörjer för konstant och jämnluftcirkulationinneignen.

Dennauppvärmningmetodhar följandefördelar:

- ugnen het tas upp snabbare och man

behöver inte förvärma den

- två nivåer kan användas samtidigt

- kötträtter förlorar mindre fett och

vätska under uppvärmning, vilket förbättra smaken

- ugnen smutsas inte ner lika mycket

Du måste använda temperaturinställningen tillsammans medvarmlufts-funktionen.

OBS!Omvarmluftsfunktio- nen slås på sam ti digt som temperaturvredet är inställt pånoll,aktiverasendast fläkten. Den na inställning kan användas för att kyla ner maträtter eller själva ugnen.

Varmluft och un dervärme påslagna

Med denna vredinställning aktiveras både varmluftsfläkten och undervärme. Ugnen värms då upp underifrån. Lämpligt för tex pizza och pajer.

OBS!Omtemperaturvredet ställs på noll används in-ställningen för kylning.

Varmluft och intensivegrill på

Grillen och fläkten körs sam- tidigt. Detta minskar grilltiden och förbättrar matens smak.

Grill på

Med denna inställning aktive- ras grillen.

Intensivgrill (grill plus övervärme)

Maten grillas och värms uppi- från samtidigt.

På detta sätt blir temperatu- ren högre i ugnens övre del, så att den rostade maten blir mörkare till färgen. En prak- tiskt inställning när tjocka bitar ska grillas

Undervärme påslagen

Högsta temperaturer 200°C.

Övervärme påslagen

Högsta temperaturer 200°C.

Över- och undervärme på- slagen.

Högsta temperaturer 250°C. Om vredet ställs i detta läge värms ugnen upp på vanligt sätt.

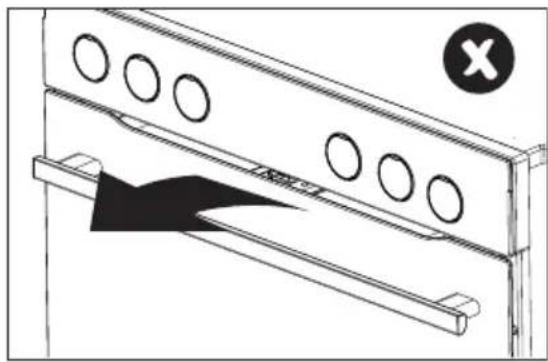

Lås

Spisen är utrustad med ett funktions lås.

- Lås aktivering. Sätt funktions-vredet för ugnen moturs i position.Ugnen och hällen kan inte aktiveras så länge funktionsvredet stannar i detta läge.

- Lås upp. Tryck funktionsvredet och vrid det till läge "0" eller annan funktion.

Temperaturvredet

Ugnstemperaturen styrs av kon trol I-pa ne lens temperaturvred, försett med symbolen °C. Ugnsuppvärmningen slås av när vredet vrids till läge noll.

Följ alltid de råd som ges i receptet för det som ska bakas / tillagas!

Kontrollampor

Aktivering av ugnen signaleras genom att två kontrollampor börjar lysa – en gul och en röd. När den gula kontrollampan lyser betyder det att ugnen arbetar. När den röda kontrollampan släcks betyder det att ugnen nätt inställd temperatur. Om det i receptet för en maträtt rekommenderas att maträtten ska placeras i en uppvärmd ugn ska man göra det först efter att den röda kontrollampan slocknat. Under bakning ska den röda lampan lysa och slockna en stund (för att bibehålla temperaturen i ugnsutrymmet). Den gula kontrollampan kan även lysa när vredet står i position "Ugnsbelysning på"

Bakning

Vänta till rätt temperatur uppnåtts i ugnen(kontrollampansläcks)innan Du placerar bakverket i ugnen.

Rätt gräddningstid

Följ de inställningar som står i receptet.

Var extra uppmärksam de första gångerna Du gräddar i den nya spisen, spisen kan tro li gen vara något snabba re än den Du hade tidigare. Tid, temperaturinställning och ugnsläge är de parametrar som inverkar på gräddningsresultatet.

Matlagning

Följ råden i receptet. Är det en ma-trätt Du gjort många gånger tidigare bör Du vara extra uppmärksam de första gånger na Du lagar den i den nyaspisen!

Grillning

Följ råden i receptet. Placera det som ska grillas på gallret och sätt in gril I gal I ret på den översta gejdern i ugnen. Skjut in långpan nan på gejdern under, för att fånga drop pan de fett.

Placeraintealuminiumfoliepå ugnens botten och väggar!

Värmestrålningen fungerar då inte på rätt sätt och det finns risk för att emaljen i ugnen ska das.

Förvaringslådaförtillbehör

I lådan kan långpanna, bakplåtar, grillgallerochandratillbehörförvaras.

Ett stopp gör att lådan inte av misstag dras ut för långt.

Vill man ta ut lådan helt, t ex för rengöring, ska man dra till stoppet och sedan lyfta i framkant och dra ut den helt.

Lådan sätts tillbaka i omvänd ordning.

Se till att den kommer rätt i spåren påsidorna.

Bakning

• Vid bakning tabell 1,1A rekommenderas.
• Bakparametrar är givna för 3 olika slags av värme:konventionell uppvärmning (Övre och nedre värme-element), varmluftsfunktion, Övre och värme-element + fläkt.

Köttstekning

• Vid ugnsstek rekommenderas tabell 2.
  Stekparametrar är givna både för konventionell uppvärmning och för varmluft.
• Rekommenderade parametrar för kött, fisk och toast är sammanställda i tabell 3.
• Rekommenderade parametrar för grill med fläkt är sammanställda i tabell 4.

TABELL 1: Bakverk

Bakverk	Övre-och Nedre-Värmeelement		Varmluft		Ö-/N-Värmeelement+fläkt		Baktid[min.]
	Ugns-läge	Tempe-ratur[°C]	Ugns-läge	Tempe-ratur[°C]	Ugns-läge	Tempe-ratur[°C]
Bakning i plåtform
Sockerkaka/spräcklig	2	170-180	2	150-170	2	150-170	60-80
Sockerkaka	2	160-180	2	150-170	2	150-170	65-80
Tårtbotten	2-3	170-180	2-3	160-170	2-3	160-170	20-30
Mjuk sockerkaka	2	170-180					30-40
Mördegsbotten med. frukter			2-3	160-180	2-3	160-180	60-70
Cheesecake(påmördegsbotten)			2	140-150	2	140-160	60-90
Jästkaka	2	160-180	2	150-170	2	150-170	40-60
Matbröd (t.ex. fullkorn)	2	210-220	2	180-200	2	180-200	50-60
Bakning på ugnens bakplåtar
Mördegsbotten med. frukter	3	170-180	3	160-170	3	160-170	35-60
Fruktkaka(på jäst-eller smördeg)			3	160-170	3	160-170	30-50
Strösselkaka	3	160-170	3	150-170	3	150-160	30-40
Rulltårta	2	180-200					10-15
Pizza (på tunn botten)	3	220-240			3	200-220	10-15
Pizza (på tjock botten)	2	190-210			3	180-200	30-50
Små bakelser
Småkakor	3	170-180	3	150-160	3	150-160	10-25
2	Plåtar	--	1+3	140-150	--	--	25-35
Smördeg	3	180-190	3	170-190	3	170-180	18-25
Maräng	3	90-110			2	90-110	80-90
Petit-chouer			2	170-190	2	170-190	35-45

Vetebullar

75 g jäst

150 g margarin

5 dl mjölk (röd)

12 tsk salt

1½ dl socker

Kardemamma

900 g mjöl

Smula jästen och blanda med lite av mjölken. Smält margarinet och häll i resten av mjölken. Blanda alla ingredienser tills det blir en slät och smidig deg.

Låt degen jäsa 15 min. i bunken. Baka ut till små ballar, och lägg i formar. Låt jäsa i 30 – 40 min. på plåten. Pensla med vispat ägg och strö på pärlsocker.

Grädda 160-180°C övre-och nedre-värmeelement 30-40 min, eller 150-170°C varmluft 30-40 min.

Muffins

ca20 st

1 sats Saftig sockerkaka eller 1 sats Fin sock- erkaka

smaksatt med rivet ci- tronskal

1 – 1 1/2 dl russin eller kortinter

Ugnstemperatur :

övre-och nedre-värmeelement 180-190°C

eller varmluft 160-170°C

Gräddningstid 10-20 min

Sätt på ugnen. Gör kaksmeten enligt något av förslagen, smaksätt i båda fallen med rivet citronskal. Blanda dessutom i russin eller korinter.

Placera muffinsformar – pappersformar på en plåt.

Fördela smeten i formarna, t ex med. en matsked.

Grädda mitt i ugnen 10-20 min.

Rulltårta

3 ägg

1½ dl socker

2dl vetemjöl

1 tsk bakpulver

1msk vatten

Fyllning:

2dl mos eller sylt eller 1 sats Chokladsmörkräm

Gräddningstid 10-15 min

Blir 20-24 skivor. Ugnstemperatur övre-och nedre-värmeelement 180-200°C

Lätt hopvispad, snabbt gräddad och hoprullad. Kan fyllas med tex lättsockrat äppelmos, hallonsylt eller chokladsmörkräm.

Sätt på ugnen i god tid. Täck en plåt med. smörgåspaper eller bakplåtspaper. Vispa ägg och socker pösigt. Blanda mjöl och bakpulver och rör ner det försiktigt tillsammans med vattnet. Bred ut smeten över papperet till ett jämnt lager. Grädda mitt i ugnen, 10-15 min i övre-och nedre-värmeelement 180-200°C. Strö lite socker på kakan och stjälp upp den på ett smörgåspaper. Pensla ev med lite kallt vatten och drag av papperet som kakan gräddats på. Bred på ett tunt lager mos eller sylt och rulla ihop. Eller låt kakan kallna under ett fuktat smörgåspaper, bred på chokladsmörkräm och rulla ihop den.

TIPS: Skär rulltårtan i ca 3 cm tjocka skivor, garnera dem med vispad grädde och frukt eller bär och servera som bakelser.

TABELL 1A: Bakverk

Bakverk	Övre-och Nedre-Värmeelement		Varmluft		Baktid [min.]
	Ugns-läge	Tempe-ratur [°C]	Ugns-läge	Tempe-ratur [°C]
Vetebullar	3	160-180	3	150-170	30-40
Muffins	3	180-190	3	160-170	10-20
Rulltårta	3	180-200	-	-	10-15

TABELL 2: Köttstekning

Kötträtt	Ugnsläge nerifrån		Temperatur °C		Stektid* [min.]
	Varmluft	Konventionell uppvärmning	Varmluft	Konventionell uppvärmning
NöttköttRostbiff eller lättstekt(„rare“)förvärmd ugnrosa („medium“)förvärmd ugngenomstekt („well done“)		3		250	ca 1 cm: 12-15
		3		250	15-25
		3		210-230	25-30
Stek	2	2	160-180	200-220	120-140
Fläsk köttStek	2	2	160-180	200-210	90-140
Skinka	2	2	160-180	200-210	60-90
Filé		3		210-230	25-30
Kalvkött	2	2	160-170	200-210	90-120
Lammkött	2	2	160-180	200-220	100-120
Rådjurskött	2	2	175-180	200-220	100-120
FågelKycklingGås (omk. 2 kg)	2	2	170-180	220-250	50-80
	2	2	160-180	190-200	150-180
Fisk	2	2	175-180	210-220	40-55

*Rekommendationer i tabell 2 gäller för 1 kg köttportion.
Stekning av stora köttbitar är att föredra men stektid för varje nästa 1kg är 30 – 40 min. extra.
Vänd upp och ner på köttbiten efter halva stektiden.
Viktigt: använd endast kärl som är godkända för ugn.

TABELL 3: Grill

Maträtt	Ugnsläge nerifrån	Temperatur [°C]	Stektid [min.]
			Den ene sida	Den andra sida
Fläskkotlett	4	250	8-10	6-8
Fläskfärs	3	250	10-12	6-8
Köttspett	4	250	7-8	6-7
Korv	4	250	8-10	6-8
Rostbiff (omk. 1kg)	3	250	12-15	10-12
Kalvkotlett	4	250	8-10	6-8
Kalvstek	4	250	6-8	5-6
Lammkotelett	4	250	8-10	6-8
Halv kyckling (ca 500g)	3	250	25-30	20-25
Fiskfile	4	250	6-7	5-6
Forell (omk. 200 – 250g)	3	250	5-8	5-7
Toast	4	250	2-3	2-3

TABELL 4: Fläkt + grill

Maträtt	Vikt [kg]	Ugnsläge nerifrån	Temperatur [°C]	Stektid [min.]
Fläskstek	1,0	2	170-190	80-100
	1,5	2	170-190	100-120
	2,0	2	170-190	120-140
Lammkött	2,0	2	170-190	90-110
Rostbiff	1,0	2	200-220	30-40
Kyckling	1,0	2	180-200	50-60
Anka	2,0	1-2	170-190	85-90
Gås	3,0	1	140-160	110-130
Kalkon	2,0	2	180-200	110-130
	3,0	1-2	160-180	150-180

Under stekning bör även steksky eller varmt saltvatten hållas över köttet ett antal gånger.

TABELL 5: Rekommenderad inställning för ECO uppvärmning

Maträtt Ugnsfunktioner Temperatur		[°C]	Ugnsläge nerifrån	Stektid [min.]
Sockerkaka/spräcklig		180 - 200 2 - 3	50 - 70
Sockerkaka		180 - 200 2 50	- 70
Fisk		190 - 210 2 - 3	45 - 60
Nöttkött		200 - 220 2 90	- 120
Fläsk kött		200 - 220 2 90	- 160
Kyckling		180 - 200 2 80	- 100

ECO uppvärmning är en optimerad funktion för att spara energi under tillagningen.

Du kan inte förkorta tillagningstiden genom att ställa in en högre temperatur, vi rekommenderar inte att du förvärmer ugnen.

Ändra inte temperaturinställningen under tillagning och öppna inte ugnsluckan.

Rätt och regelbunden skötsel av en ugn med avseende på rengöring och un derhåll förlänger livslängden.

Regelbundet underhåll Användaren bör se till följande: - Att hålla ugnen och dess omgivning ren.

OBS! Se till att ugnen är avsla gen och att samtliga vreden är ställda i läge "0". Rengörin gen skall påbörjas först när ugnen är kall.

Byte av lampa i ugnen

Slå av huvudströmbrytaren eller skruva ur säkrin gar na, då spisen måste göras strömlös innan byte av lampan sker. Ta ur den trasiga lampan och ersätt den med en ny, (G9, 25 W ugnslampa). Dra ut halogenlampan, håll i den med en duk eller ett papper.

OBS! Var noga med att inte beröra halogenlampan direkt med fing-rarna!

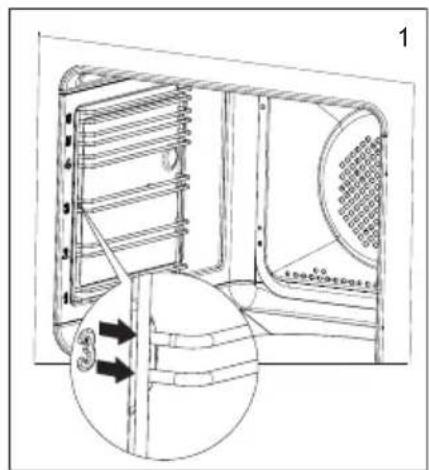

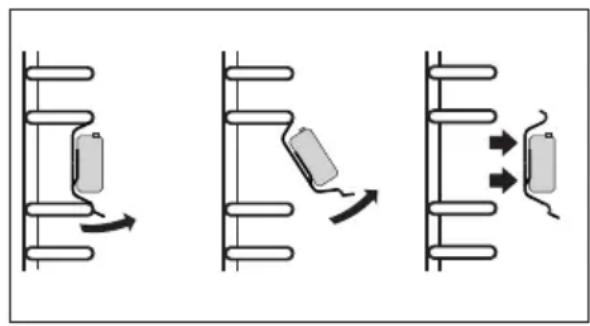

Ugnsfalsar

Ugnen är utrustad med uttagbara ugnsstegar. För att ta ut dem för rengö ring ska man dra ut fästet som finns i fronten och därefter dra ut stegen och av lägsna det bakre fästet. Ef ter att ha rengjort stegen ska man placera dem i ugnens hål och trycka ner dem i fästet.

Rengör ugnens teleskopiskt utdragbara skenor och bakplåtar med varmt vatten och tvål, torka noggrant. Montera teleskopiskt utdragsbara skenorna genom att fästa dem på ugnes skenor.

Placera en skål med 0,25 liter vatten längst ned i ugnen och stäng ugnsluckan. Sätt ug nen på 50°C och funktionsvredetpäläge"undervärme"

. Värm ugnen i ca. 30 min. Öppna sedan ugnsluckan, torka ugnen med trasa eller tvättsvamp och rengör se dan ugnen med varmt vatten med diskmedeli.

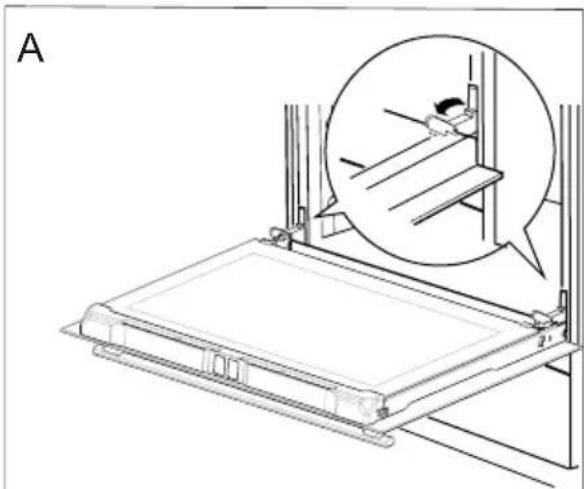

För att bättre komma åt ugnsutrymmet i samband med rengöring kan man ta bort ugnsluckan. För att göra detta ska man öppna luckan och dra upp en säkerhetsspärr som finns i gångjärnen (fig. A). Där ef ter ska man trycka till luckan lite, lyfta och ta ut den framåt. För att montera luckan i ugnen ska man göra i omvänd ord ning. Vid återmontering av luckan ska man se till att en utskärning som finns på gångjärnen placeras på gångjärnens infästning på rätt sätt. Efter att luckan återmonterats ska man ovillkorligen dra ner säkerhetsspärren. Om man inte drar den ner, kan det orsaka skada på gång är nen vid för sök att stänga luckan.

Uppdragning av säkerhetsdelar till gångärn

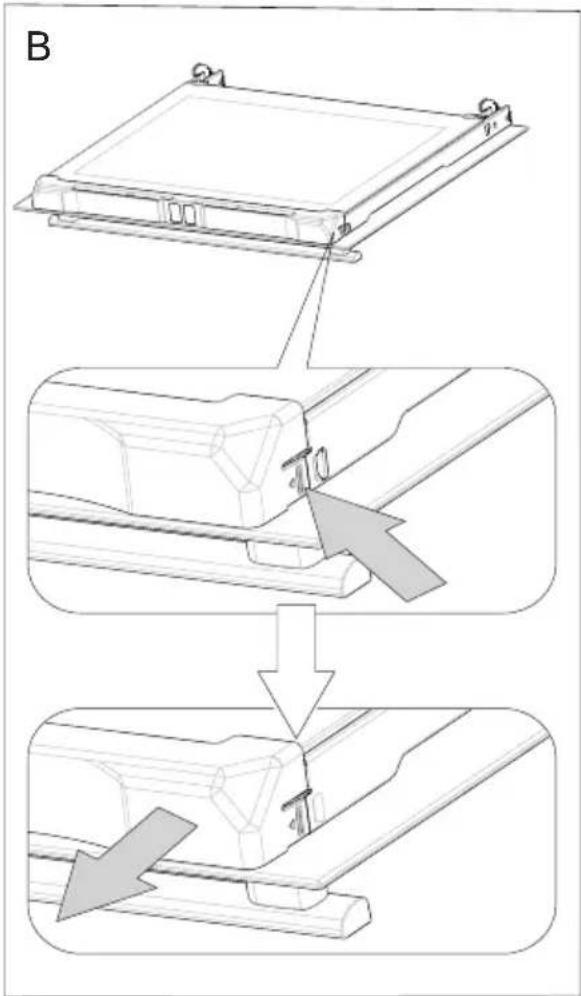

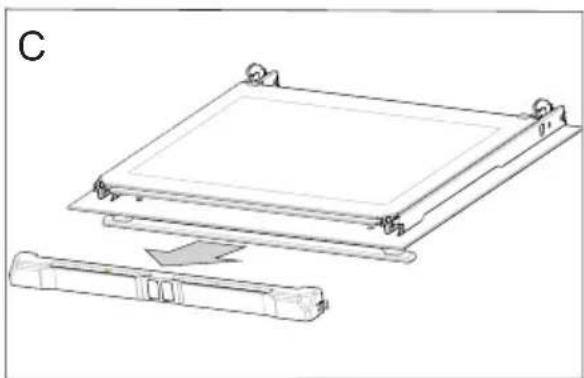

1. Dra försiktigt av kantlisten. (fig. B, C)

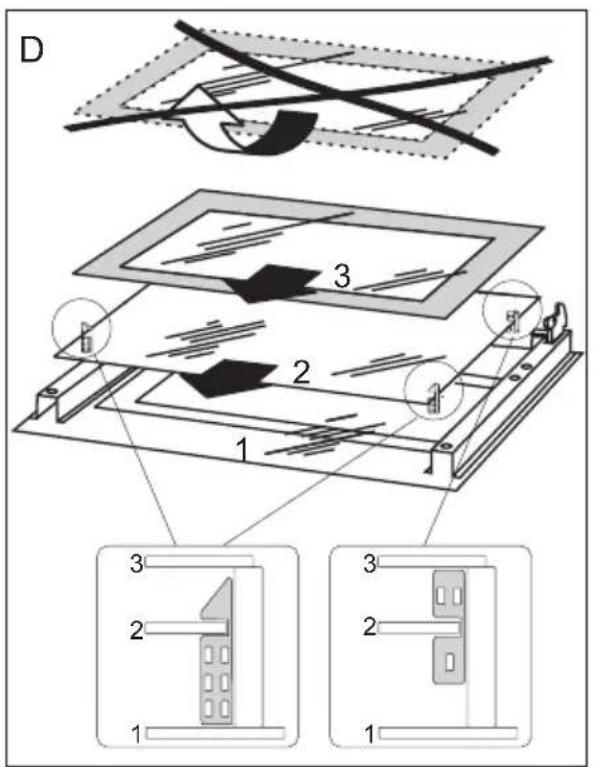

1. Därefter kan glasskivan tas bort (fig. D). Efter rengöring upprepas beskrivningen i omvänd turordning. Viktigt! Tryck inte in den övre profilen på luckans bägge sidor samtidigt. För att passa in luckans övre profil på rätt sätt placerar du profilens vänstra ände mot luckan och trycker sedan in den högra änden tills du hör ett „klick”. Därefter trycker du in den vänstra änden tills du hör ett „klick”.

Barnlås

Ugnsluckan har ett barnlås som hindrar att barn kan öppna luckan. När produkten levereras från tillverkaren är barnlåset aktiverat.

Barnlåset är upplåst så att du kan öppna luckan.

Barnläsfunktionen är fortfarande aktiverad och luckan läses när du stänger den.

Skötsel av emaljhäll och plat tor

Skydda hällen mot missfärgning ge nom att torka av den efter varje användning. Undvikrengöringsmedel med starkt sku ran de eller repande verkan. Användvanligthandiskmedel eller såpa Vill man polera extra, tar man hällrengörinsmedel.

Tekniska data

Mått

Bredd 595 mm

Höjd 900 mm

Djup 600 mm

Tillbehör

2 Bakplåt

1 Ugnspanna

1 Grillgaller

1 Tippskydd

Effekt

Spisplattor 6300 W

Ugn 3200 W

Grill 1500 W

Totalt 9500 W

Om spisen inte fungerar:

För inkoppling till elnätet se dataskylt på baksidan av spisen.

Kontakta Cylinda service se ruta.

(För att läsa modellbeteckning; dra ut spisen och läs av typskylt som finns placerad på spisens sida).

Varning! Gör inga tekniska ingrepp på egen hand. Elektrisk utrustning ska alltid re pa re ras av behörig fackman.

Om kakel eller motsvarande bara täcker den övre delen av den bakre väggen så skall en passbit med motsvarande tjocklek monteras mellan tippskyddet och väggen.

Justera in spishöjd

Den frstående spisens standardhöjd med inställningsbar sockel är 90cm. Du kan ställa in höjden till 92,5 när fötterna är i det högsta läget.

Ändra spisen från 90 till 92,5 cm

* Vissa modeller: Använd skruvarna framtill för att justera bakhjulen. Vikutigt: Utöva inte tryck på bakhjulen när du gör detta.

1. Luta spisen bakåt och skruva på inställningsfötterna framtil för att ställa in önskad höjd.

1. Luta spisen framåt. Spisen är tung, framhjulen får inte överbelasutas. Be någon om hjälp.

1. Skruva på inställningsskruven som sitter framtill på den inställningsbara sockeln. När du skruvar loss skruven kommer hjulen att glida mot produktens baksida.

1. Ställ ner produkten och kontrollera att höjden är korrekt.

Höjd utan sockel

Ändra spisen från 85 till 86,5 cm: ta av sockeln och sätt in nya 4 fötter. Höjden kan ställas in till 86,5 när fötterna är i det högsta läget. Vi redkommenderar att arbetet utförs av 2 personer.

Ändra spisen från 85 till 86,5 cm

1. Börja med att ta av sockeln, lägg produkten på sidan och använd en skruvmejsel för att skruva av de 6 skruvarna som är markerade på bilden nedan.

Fötterna monterade i sockeln är för höga – 45,5mm, du måste använda de kortare fötterna som finns i tillbehörspåsen.

1. Montera de nya fötterna i de fyra hålen som sitter i spisens botten, reglera höjden till 86,5cm.

Important!

Namn och adress / Name and address

Ditt telefonnummer / Phone number

Kontakta oss / Contact us

www.cylinda.se
