EH615 - Projektor OPTOMA - Gratis bruksanvisning och manual

Produkttyp	DLP-projektor
Upplösning (native)	1920 x 1080 (Full HD)
Ljusstyrka	3500 ANSI-lumen
Kontrast	20 000:1
Ljuskälla	Philips 240W lampa
Lamplivslängd	Upp till 4000 timmar (normalt läge), 10000 timmar (Eco-läge)
Projicerad bildstorlek	26 till 300 tum
Zoom	Optisk 1.1x
Keystone-korrigering	Vertikal ±40 grader
Videoingångar	HDMI 1.4, VGA, Komponent, Komposit
Ljudanslutningar	3.5 mm ljudutgång, inbyggd högtalare 10W
Strömförsörjning	AC 100-240V, 50/60Hz
Strömförbrukning	240W (normalt läge), <0.5W standby
Mått (L x B x H)	316 x 229 x 95 mm
Vikt	3,1 kg
Rengöring	Rengör luftfiltret var 500:e drifttimme med en dammsugare
Säkerhet	Automatisk avstängning efter 30 minuters inaktivitet
Reservdelar	Ersättningslampa (ref. OPTOMA SP.85E01GC01)
Reparationsbarhet	Reparationsindex: 6,5/10 (enligt fransk lagstiftning)
Medföljande tillbehör	Fjärrkontroll, strömkabel, VGA-kabel, snabbstartguide

Vanliga frågor - EH615 OPTOMA

Hur sätter man på och stänger av projektorn OPTOMA EH615?

Tryck på Power-knappen på ovansidan av projektorn eller på fjärrkontrollen. För att stänga av, tryck två gånger på Power-knappen eller håll den intryckt i 2 sekunder.

Vilken är den maximala upplösningen som stöds av EH615?

Den ursprungliga upplösningen är Full HD (1920x1080). Den kan ta emot signaler upp till 1920x1200.

Hur justerar man skärpan på bilden?

Vrid på fokusringen runt objektivet tills bilden blir skarp.

Projektorn visar 'Byt lampa' trots att lampan är ny, vad gör man?

Återställ lampräknaren via menyn: gå till Konfiguration > Lamphantering > Återställ räknaren och bekräfta.

Hur rengör man luftfiltret?

Stäng av projektorn och koppla ur den. Ta ut filtret som sitter på sidan, dammsug det försiktigt och sätt tillbaka det.

Kan jag använda projektorn utan duk?

Ja, projicera på en vit vägg eller en ljus, plan yta. För bättre kvalitet, använd en projektionsduk.

Hur ansluter man en dator till projektorn?

Använd en HDMI- eller VGA-kabel (beroende på din dator). Anslut ena änden till projektorn och den andra till datorn, välj sedan motsvarande källa via Källa-knappen.

Projektorn blir mycket varm, är det normalt?

Ja, projektorer avger värme. Se till att ventilationsöppningarna inte är blockerade och att projektorn är i ett ventilerat utrymme. Om temperaturen blir för hög stängs enheten av automatiskt.

Hur byter man lampan i projektorn?

Köp en kompatibel ersättningslampa (ref. OPTOMA SP.85E01GC01). Följ instruktionerna i manualen: ta bort lampkåpan, skruva loss den gamla lampan, sätt i den nya och återställ lampräknaren.

Var hittar man den fullständiga manualen för OPTOMA EH615?

Manualen finns tillgänglig för gratis nedladdning på notice-facile.com i PDF-format. Du kan också kontakta OPTOMA kundtjänst.

BRUKSANVISNING EH615 OPTOMA

Consignes de sécurité importantes....4

Consignes de sécurité pour la 3D .... 5

Avis sur le droit d'auteur 6

Limitation de responsabilité....6

Reconnaissance de marque....6

FCC 7

Déclaration de Conformité pour les pays dans l'Union Européenne....7

WEEE 7

INTRODUCTION 8

Description du contenu de la boîte 8

Accessoires standard 8

Accessoires en option 8

Description du produit....9

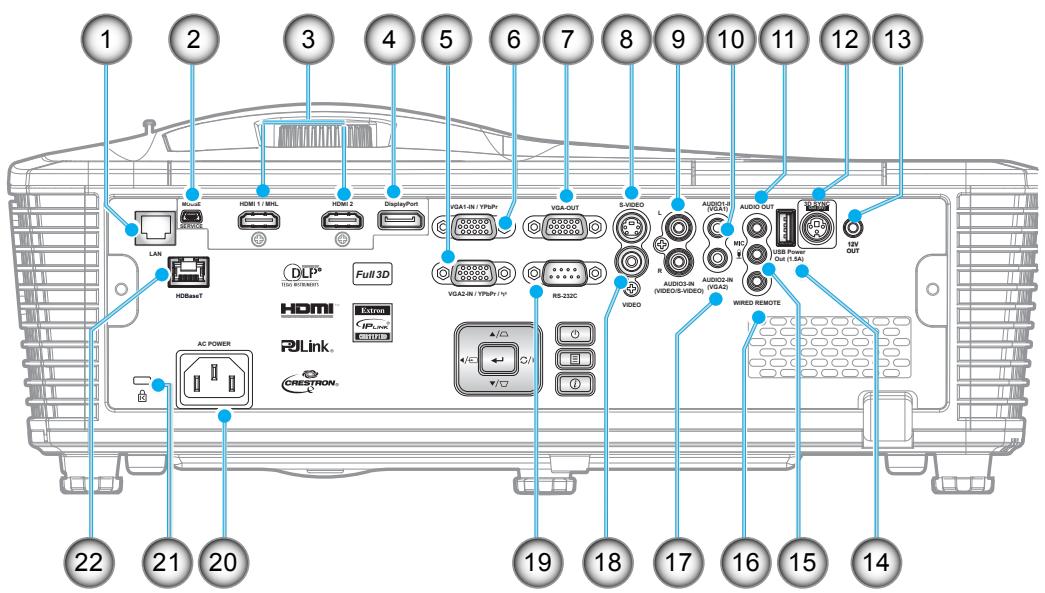

Connexions....10

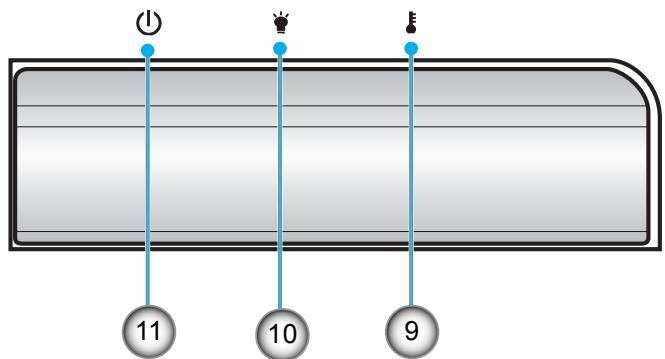

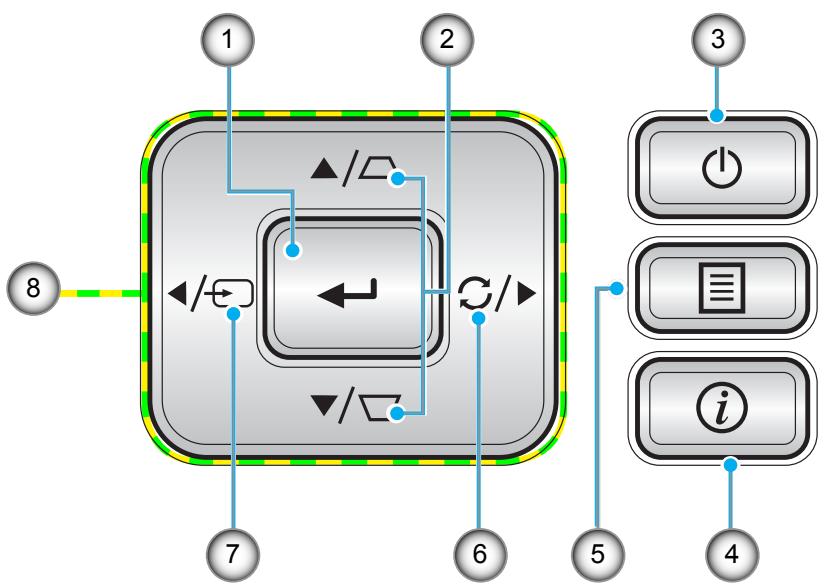

Pavé 11

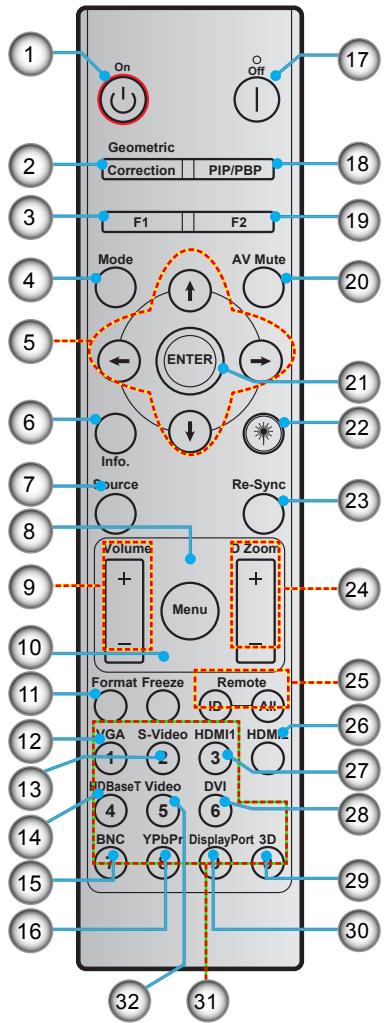

Télécommande....12

CONFIGURATION ET INSTALLATION.... 13

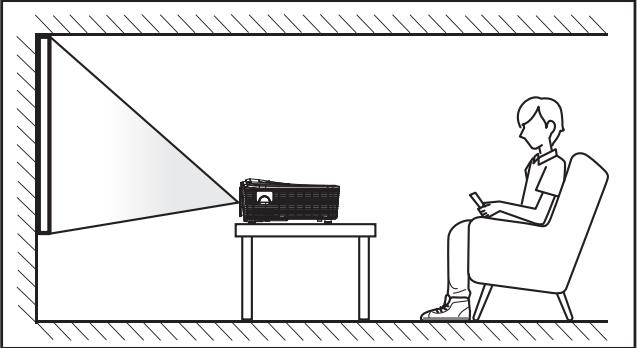

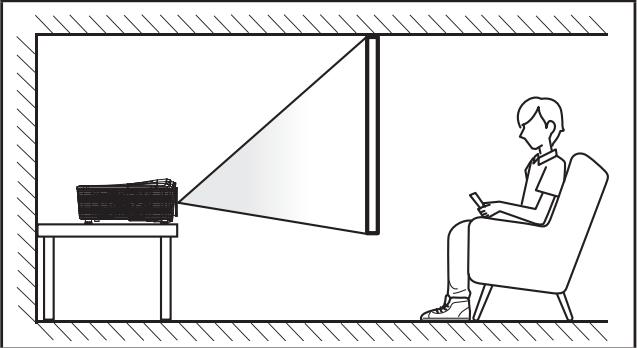

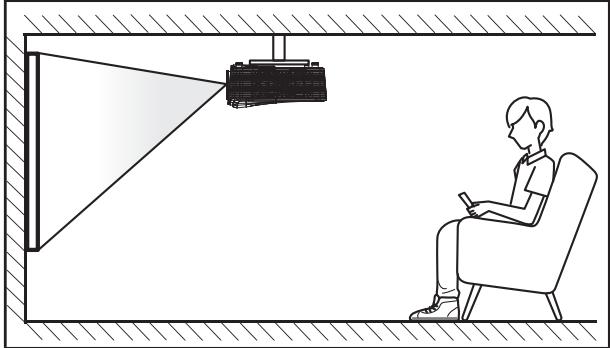

Installation du projecteur .... 13

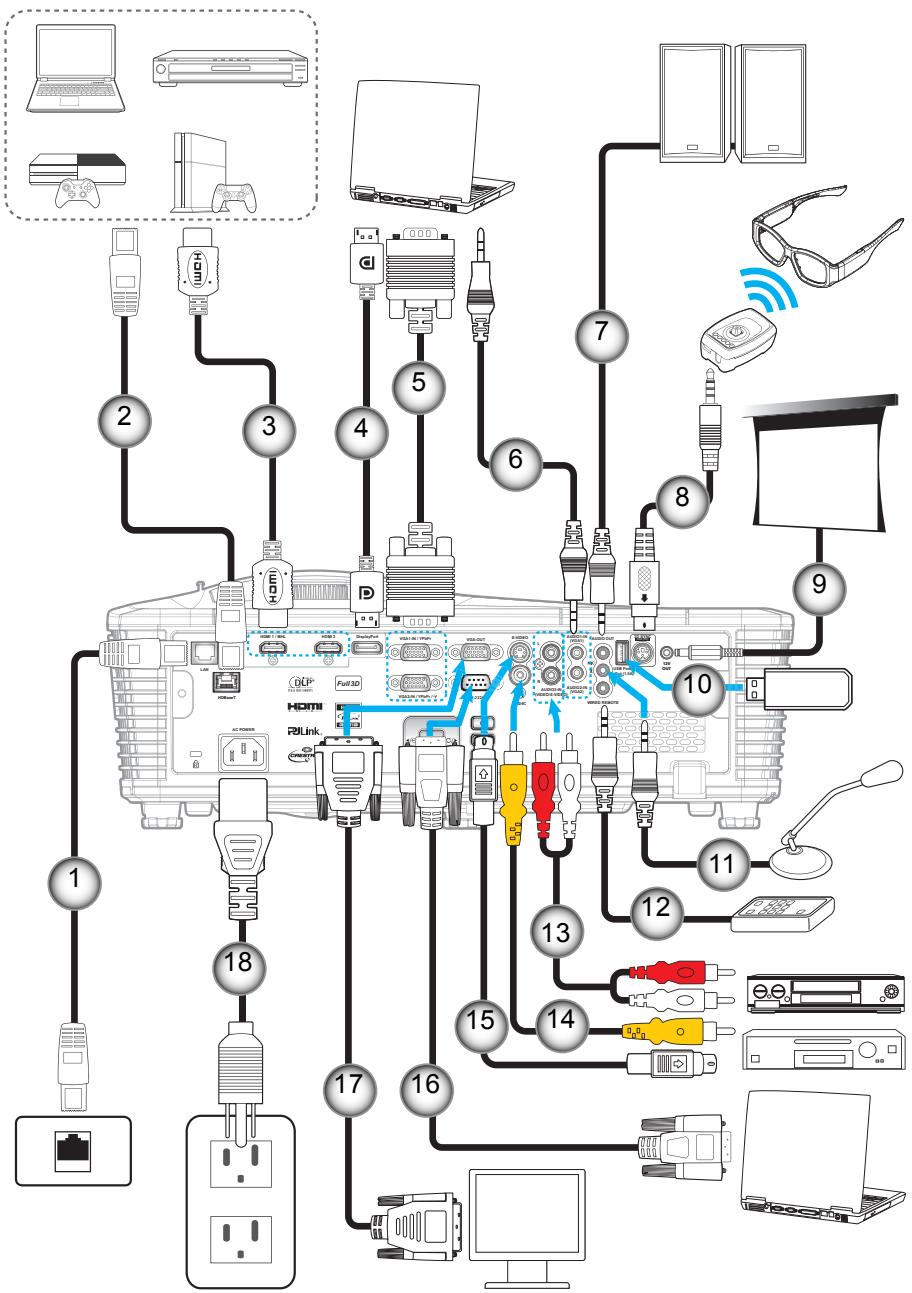

Connector des sources au projecteur.... 16

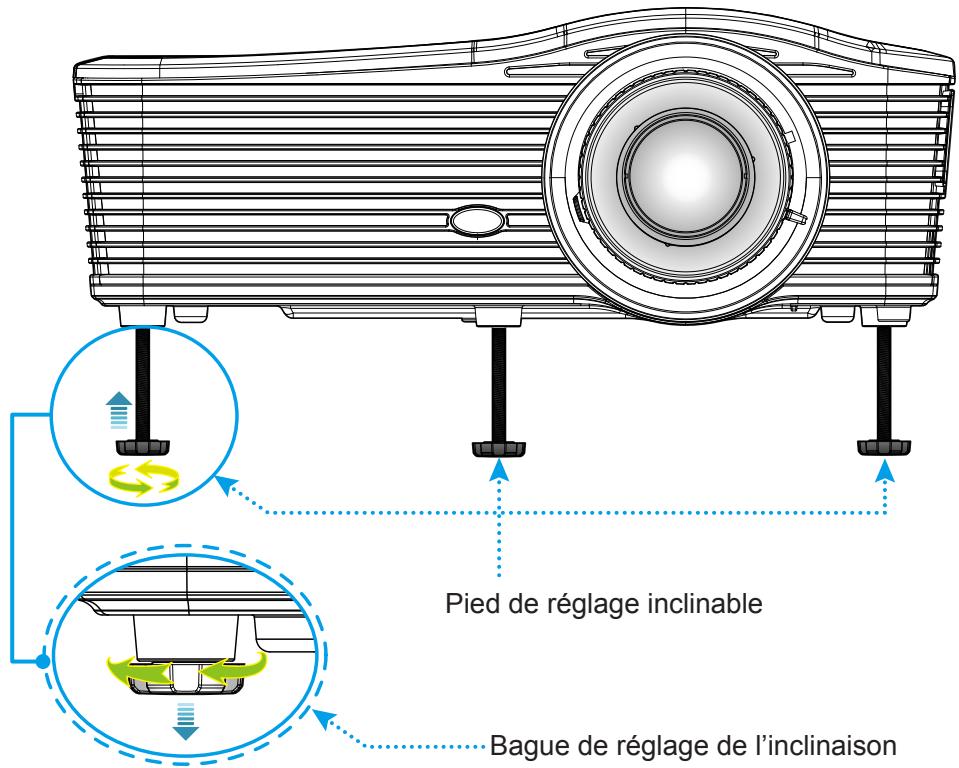

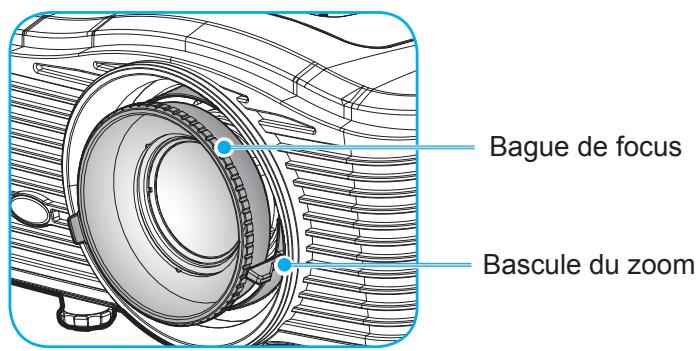

Réglage de l'image projetée.... 17

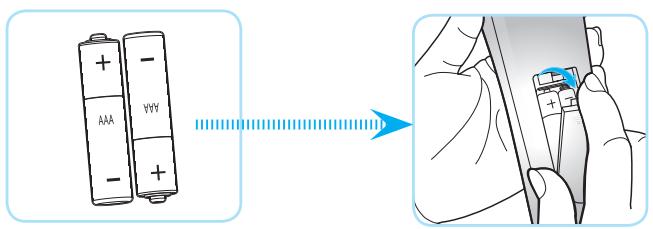

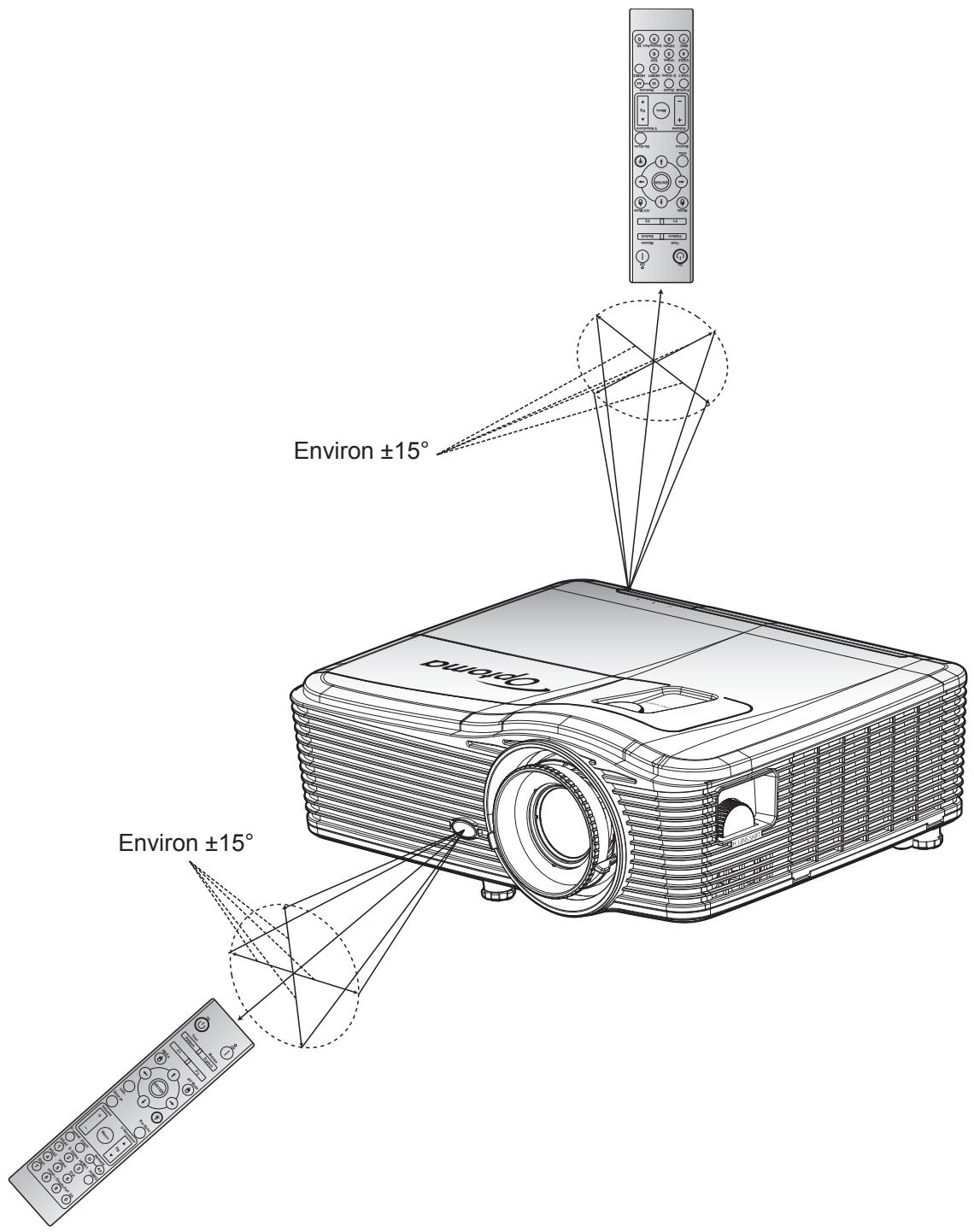

Configuration de la télécommande.... 18

UTILISER LE PROJECTEUR.... 20

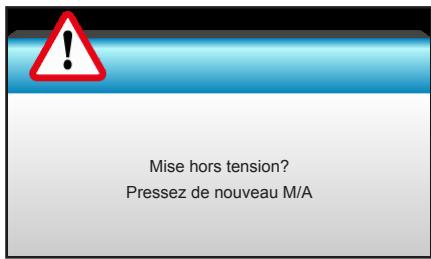

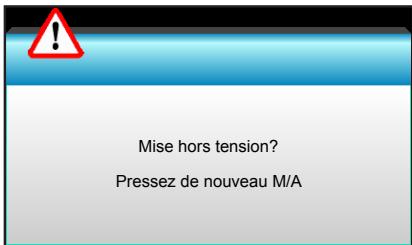

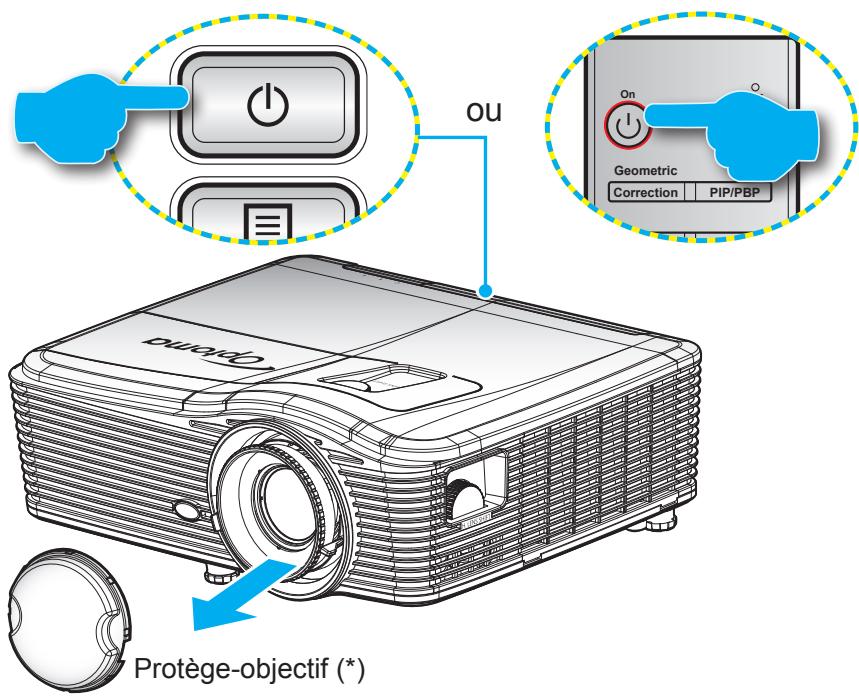

Mise sous/hors tension du projecteur.... 20

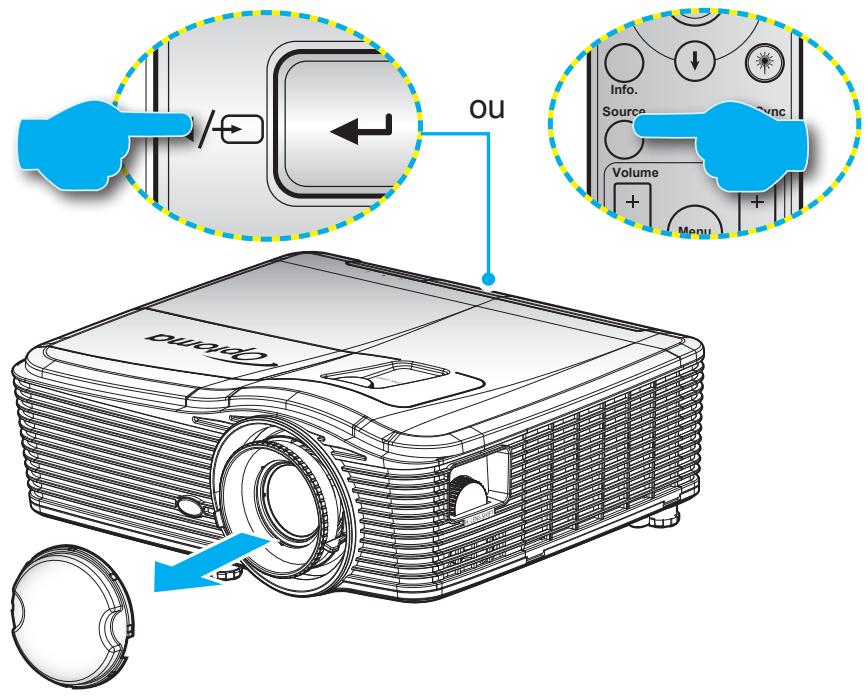

Sélectionner une source d'entrée.... 22

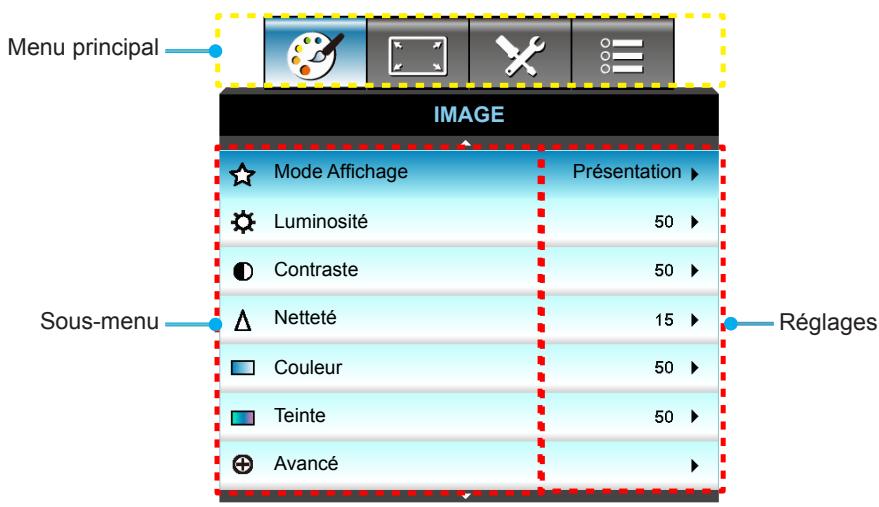

Navigation dans le menu et fonctionnalités.... 23

Arborescence du menu OSD....24

Menu Image....31

Menu Image - Avancé 32

Menu Image - Avancé - Signal (RVB) 34

Menu Image - Avancé - Signal (Video) 35

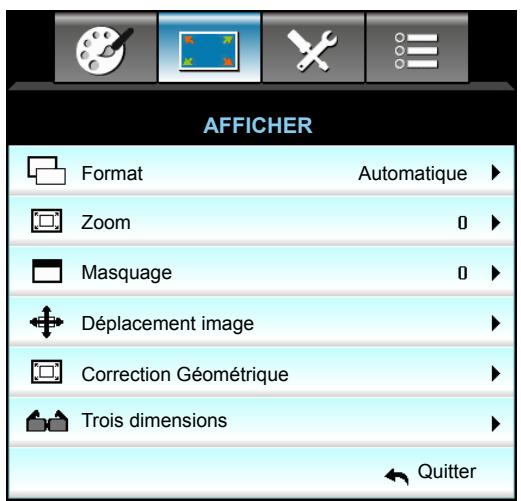

Menu Affichage.... 35

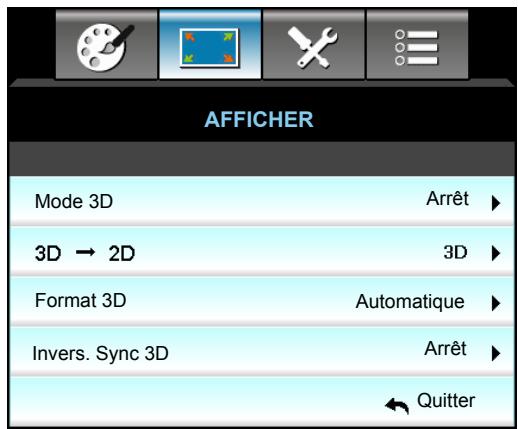

Menu Affichage 3D 40

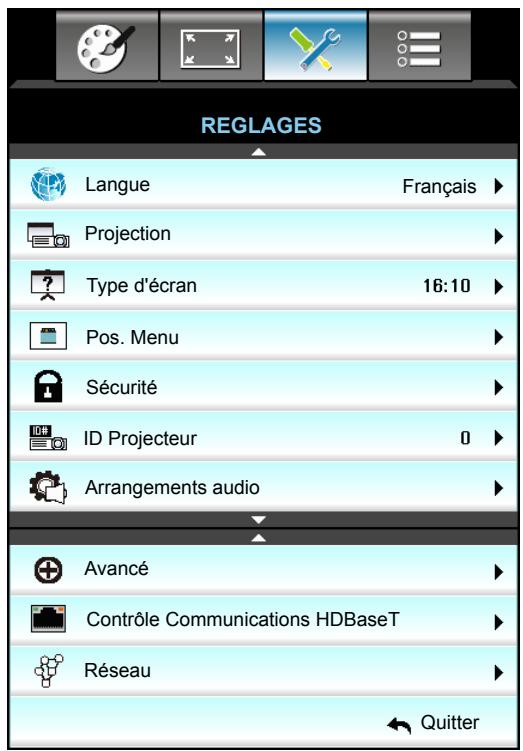

Menu Configuration 41

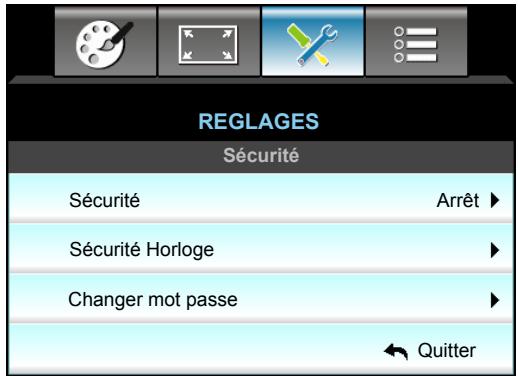

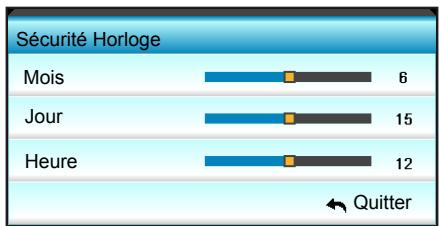

Menu Configuration - Sécurité 43

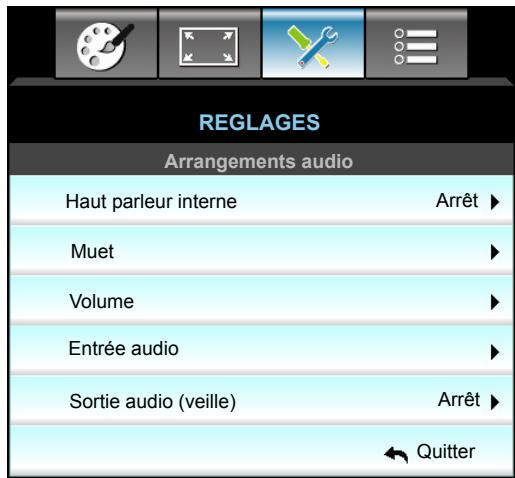

Menu Configuration - Arrangements audio.... 44

Menu Configuration - Avancé 45

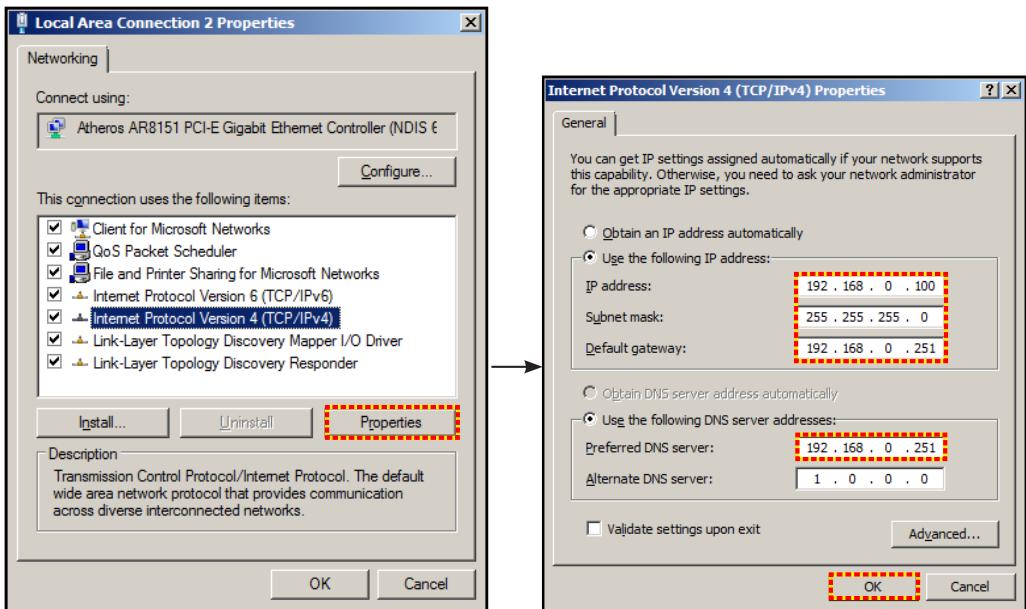

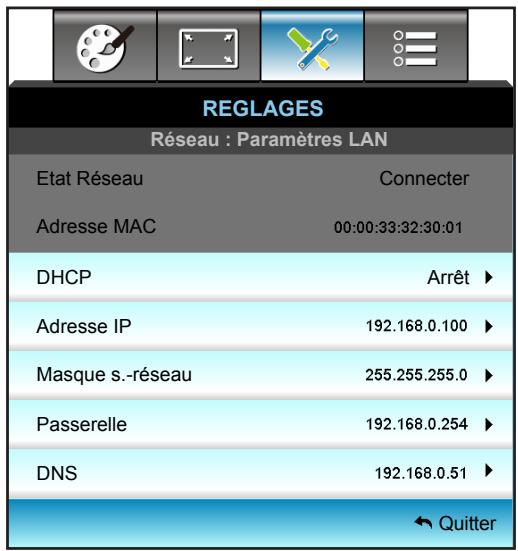

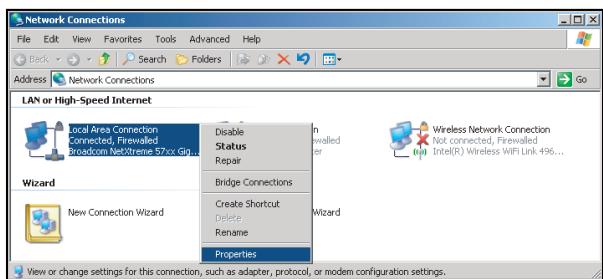

Menu Configuration - Réseau - LAN Settings 46

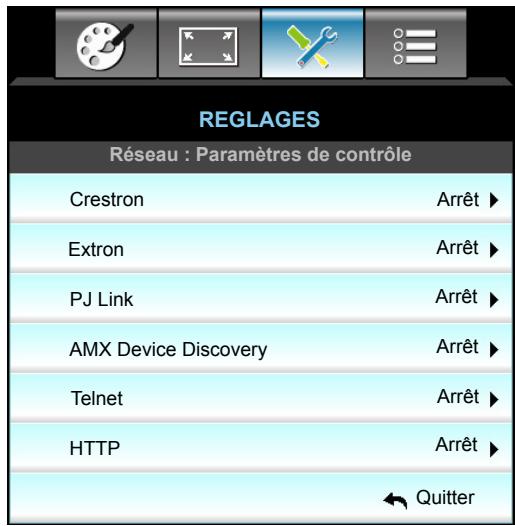

Menu configuration réseau paramètres de contrôle 48

Menu configuration réseau paramètres de contrôle 49

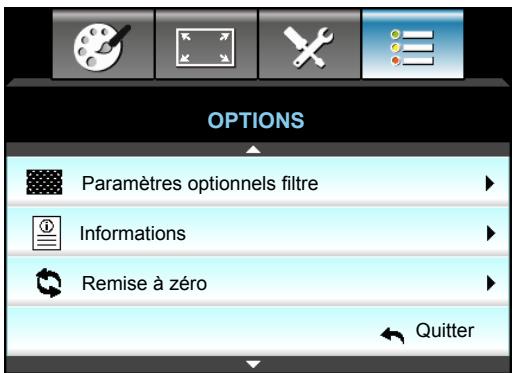

Menu Options 54

Menu Options (suite) 55

Menu Options - Réglages télécommande 56

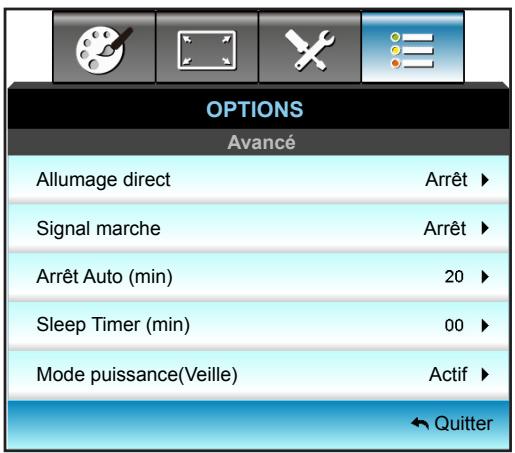

Menu Options - Avancé 57

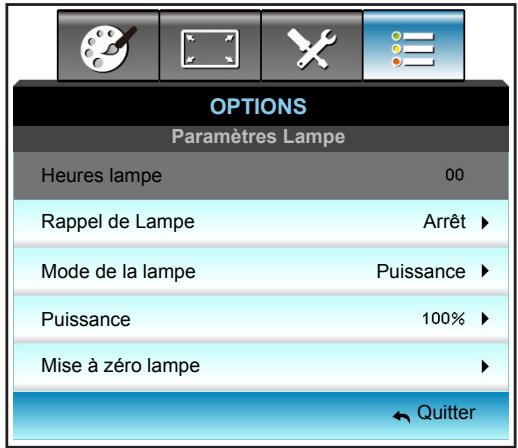

Menu Options - Paramètres Lampe 59

Menu Options 59

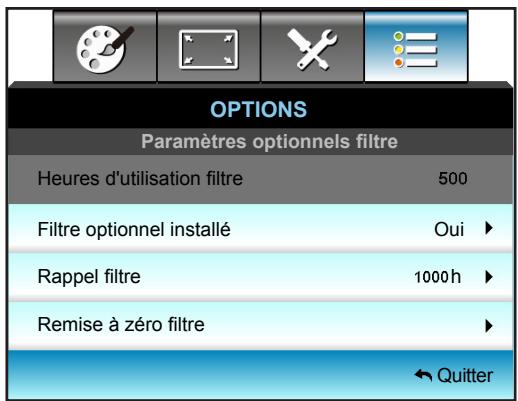

Menu Options - Paramètres du filtre optionnel 60

Menu 3D....61

ENTRETIEN 62

Remplacement de la lampe....62

Remplacement de la lampe (suite)....63

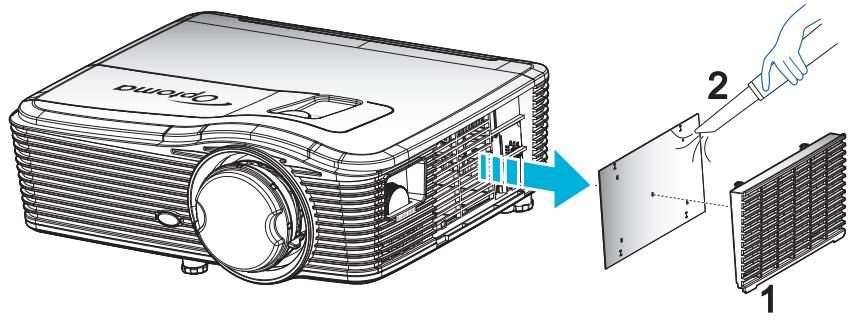

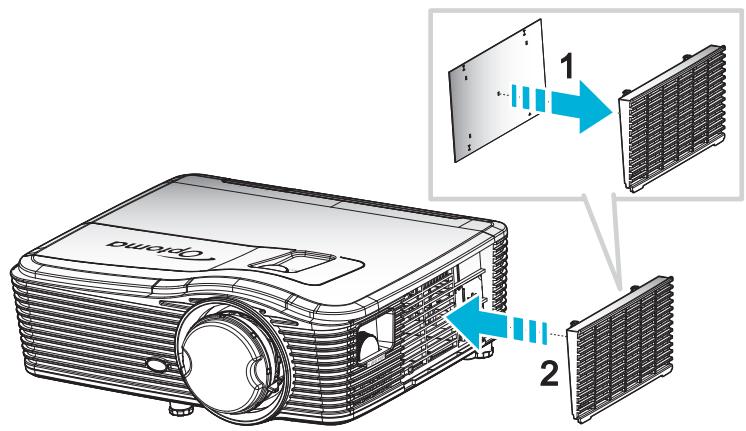

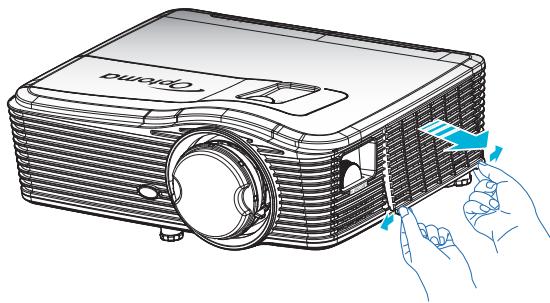

Nettoyer le filtre à poussière.... 64

INFORMATIONS SUPPLÉMENTAIRES...... 66

Résolutions compatibles.... 66

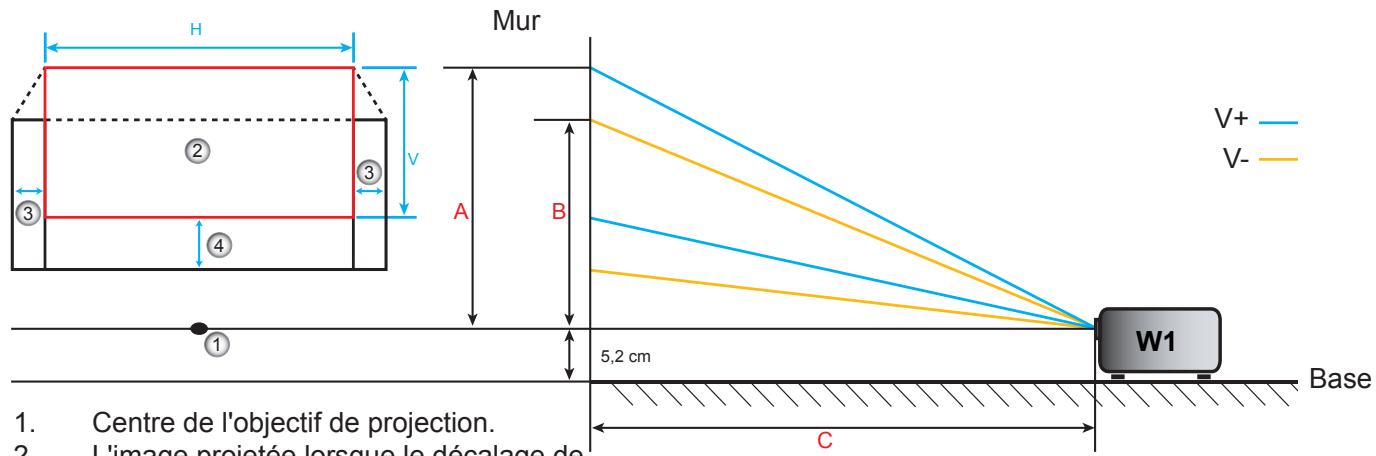

Taille d'image et distance de projection....68

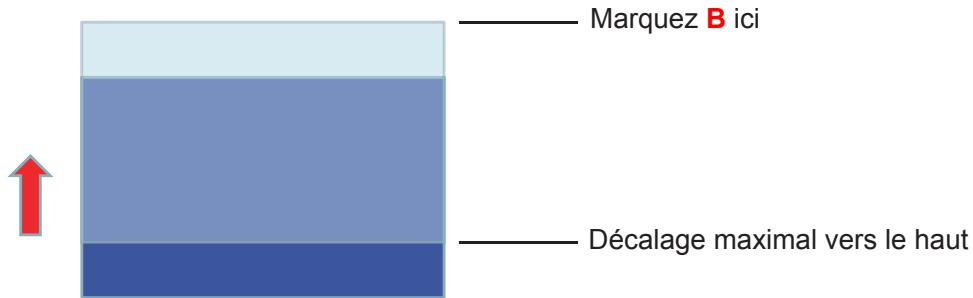

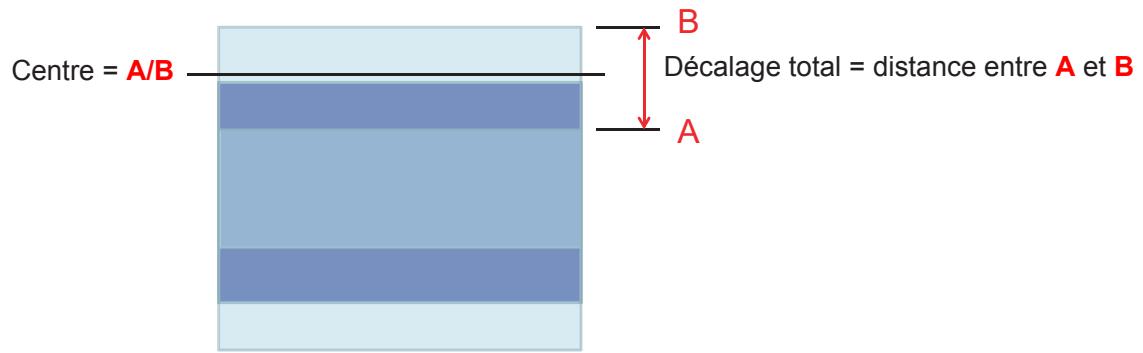

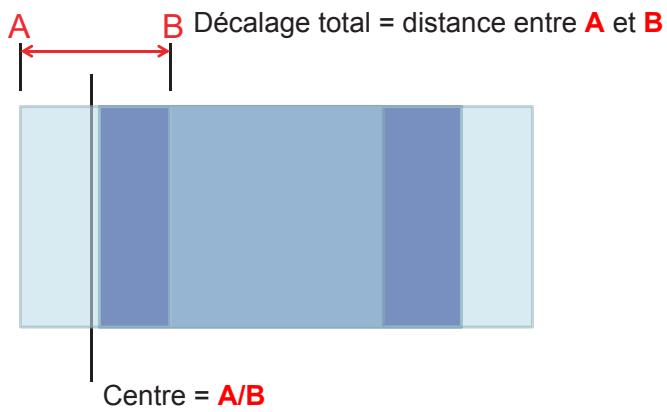

Définir la position centrale de décalage de l'objectif.... 73

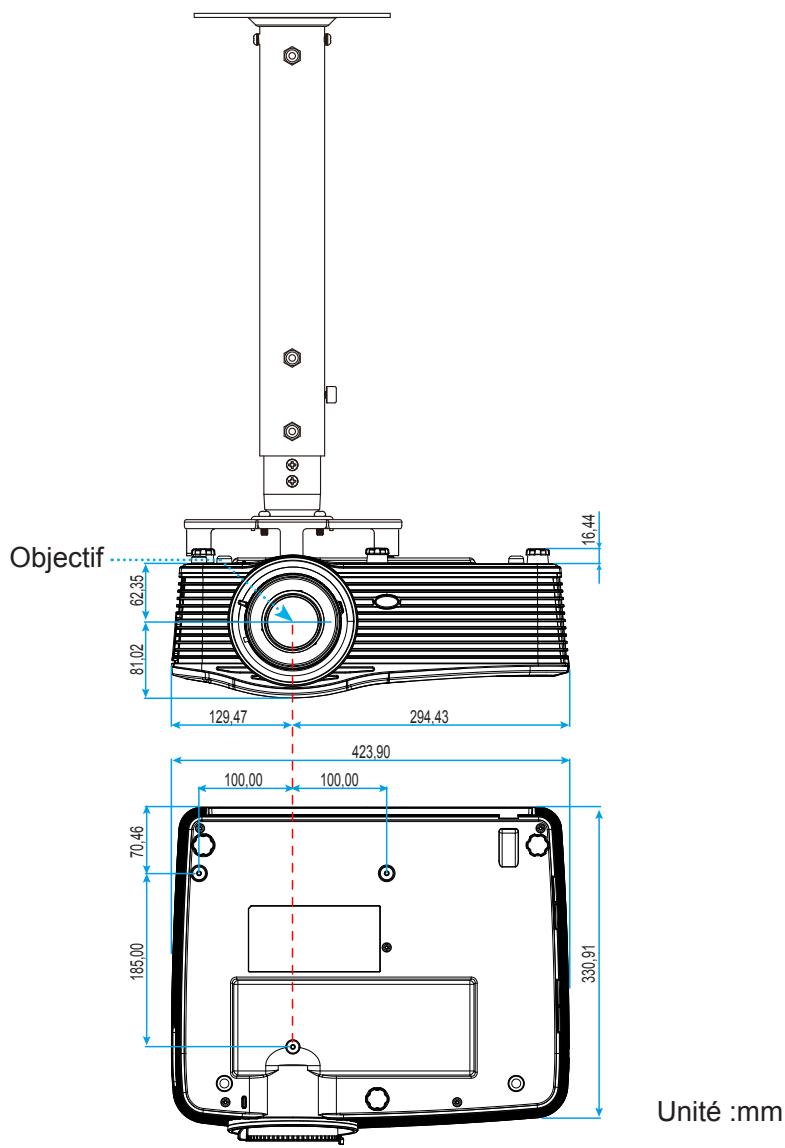

Dimensions du projecteur et installation au plafond 76

Liste des Fonctions du Protocole RS232 77

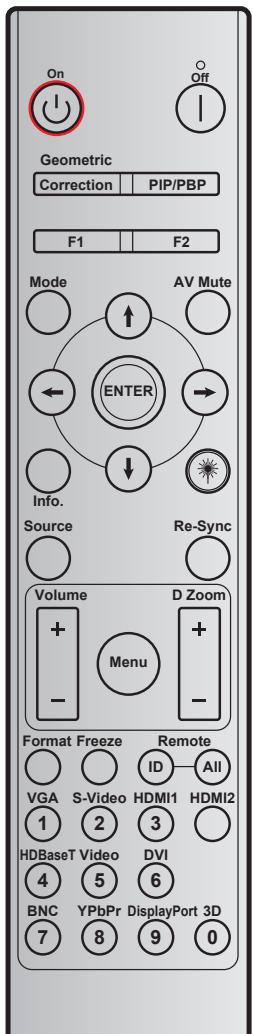

Codes télécommande.... 85

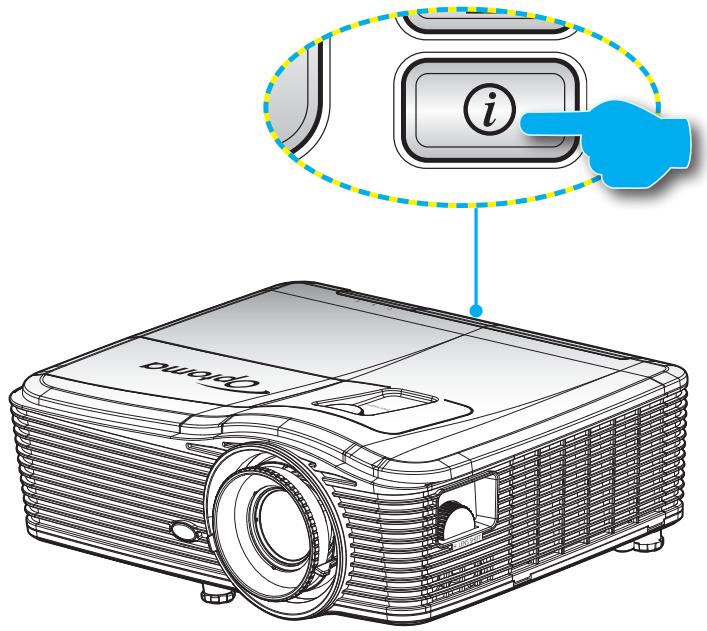

Utiliser le bouton Informations....88

Guide de dépannage 89

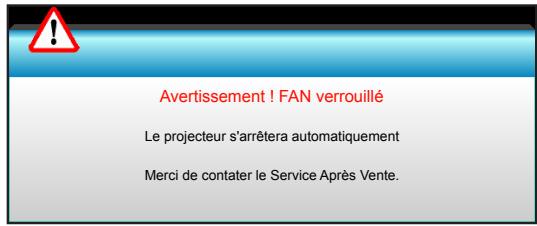

Voyant d'avertissement 90

Spécifications 92

Les bureaux d'Optoma dans le monde....94

	Le symbole éclair avec une tête en forme de fl èche à l'intérieur d'un triangle équilatéral, est destiné à alerter l'utilisateur de la présence de tensions dangereuses non isolées à l'intérieur du produit. Ces tensions peuvent être d'une puissance suffi sante pour constituer un risque d'électrocution pour les individus.
	Le point d'exclamation à l'intérieur d'un triangle équilatéral sert à avertir l'utilisateur des points importants concernant l'utilisation et la maintenance (entretien) dans le document qui accompagne l'appareil.

Veuillez suivre tous les avertissements, les mises en garde et les consignes recommandés dans ce guide d'utilisation.

Consignes de sécurité importantes

• Ne bloquez pas les fentes de ventilation. Afin de s'assurer d'un fonctionnement fiable du projecteur et de le protéger contre toute surchauffe, il est recommandé de l'installer dans un lieu qui ne bloque pas la ventilation. Comme exemple, ne pas placer le projecteur sur une table à café encombrée, un divan, un lit ou etc. Ne pas l'installer dans un endroit fermé tel qu'une bibliothèque ou un meuble pouvant empêcher la circulation d'air.
• Pour réduire les risques d'incendie et/ou d'électrocution, n'exposez pas cet appareil à la pluie ou à l'humidité. Ne pas installer à proximité de sources de chaleur telles que les radiateurs, les bouches de chauffage, les cuisinières ou d'autres appareils (y compris les amplificateurs) produisant de la chaleur.
• Ne pas laisser des objets ou des liquides pénétrer dans le projecteur. Ils peuvent toucher des points de tension dangereuse et des pièces court-circuitées peuvent entraîner un incendie ou un choc électrique.

• N'utilisez pas dans les conditions suivantes :

• Dans des environnements extrêmement chauds, froids ou humides.
  (i) Assurez-vous que la température ambiante de la pièce est comprise entre 5 - 40°C
  (ii) L'humidité relative est entre 10 et 85%

- Dans des zones susceptibles de comporter un excès de poussière et de saleté.

- A proximité de tout appareil générant un champ magnétique puissant.

– Sous la lumière directe du soleil.

RG2
IEC

• Ne regardez pas directement le faisceau, RG2.

Comme avec n'importe quelle source lumineuse, ne regardez pas directement le faisceau, RG2 IEC 62471-5:2015.

CAUTION

ATTENTION : Rayonnement optique potentiellement dangereux émis par ce produit. Ne fixez pas le faisceau en fonctionnement. Peut être dangereux pour les yeux.

• N'utilisez pas le projecteur dans des lieux dans lesquels des gaz inflammables ou explosifs peuvent se trouver dans l'atmosphère. La lampe à l'intérieur du projecteur peut devenir très chaude lors du fonctionnement, et les gaz peuvent prendre feu et causer un incendie.
• Ne pas utiliser le protège-objectif lorsque le projecteur est en cours de fonctionnement.
• Ne pas utiliser l'appareil s'il est physiquement abîmé ou endommagé. Un endommagement ou un mauvais traitement physique pourrait être (mais n'est pas limité à) :

– Lorsque l'appareil est tombé.
– Lorsque le cordon d'alimentation ou la fiche ont été endommagés.

– Lorsqu’un liquide a pénétré dans le projecteur.
– Lorsque le projecteur a été exposé à la pluie ou à l'humidité.
– Lorsque quelque chose est tombé dans le projecteur ou est lâche dedans.

• Ne placez pas le projecteur sur une surface instable. Le projecteur pourrait tomber et causer des blessures ou s'endommager.
• Ne bloquez pas lumière sortant de l'objectif du projecteur lorsque ce dernier est en fonctionnement. La lumière fera chauffer l'objet qui pourrait fondre, causer des brûlures ou provoquer un incendie.
  • Veuillez ne pas ouvrir et ne pas démonter le projecteur car vous pourriez vous électrocuter.
• Ne pas essayer de réparer le projecteur vous-même. Ouvrir ou retirer les couvercles pourrait vous exposer à des tensions dangereuses ou aux d'autres dangers. Veuillez contacter Optoma avant de faire réparer l'appareil.
  • Référez-vous au boîtier du projecteur pour les marques concernant la sécurité.
  • L'appareil ne peut être réparé que par du personnel de service qualifié.
  • Utilisez uniquement les pièces/accessoires spécifiés par le constructeur.
• Ne regardez pas directement l'objectif du projecteur lors de l'utilisation. La force de la lumière risque de vous abîmer les yeux.
• Lorsque vous changez la lampe, veuillez laisser l'unité refroidir. Suivez les consignes de remplacement pages 62-63.
• Ce projecteur détectera automatiquement la durée de vie de la lampe. Veuillez vous assurer de changer la lampe lorsqu'il affiche des messages d'avertissement.
• Réinitialisez la fonction "Mise à zéro lampe" depuis le menu OSD "OPTIONS > Paramètres Lampe" après avoir remplacé le module de la lampe (voir page 59).
• Lorsque vous éteignez le projecteur, veuillez vous assurer que le cycle de refroidissement est terminé avant de couper l'alimentation. Laissez le projecteur 90 secondes pour qu'il refroidisse.

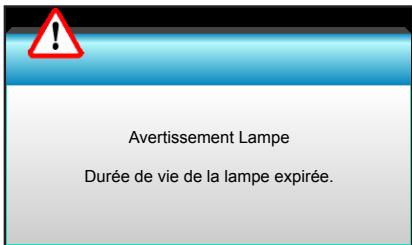

• Lorsque la lampe atteint presque la fi n de sa durée de vie, le message "Durée de vie de la lampe expirée." s'affichera à l'écran. Veuillez contacter votre revendeur régional ou le centre de service pour remplacer la lampe le plus rapidement possible.
• Mettez hors tension et débranchez la fiche d'alimentation de la prise de courant CA avant de nettoyer le produit.
• Utilisez un chiffon doux et sec avec un détergent doux pour nettoyer le boîtier de l'appareil. N'utilisez pas de nettoyants abrasifs, cires ou solvants pour nettoyer l'appareil.
• Débranchez le cordon d'alimentation de la prise de courant CA si le produit ne va pas être utilisé pendant une longue période.

Remarque : Lorsque la lampe atteint la fin de sa vie, le projecteur ne se rallumera pas tant que le module de la lampe n'a pas été remplacé. Pour remplacer la lampe, suivez les procédures qui figurent dans la section "Remplacement de la lampe" en pages 62-63.

• N'installez pas le projecteur à un endroit où il peut être soumis à des vibrations ou des chocs.

- Ne touchez pas l'objectif à mains nues.

• Retirez la ou les piles de la télécommande avant stockage. Si la ou les piles restent dans la télécommande pendant de longues périodes, elles peuvent fuir.

- N'utilisez et ne stockez pas le projecteur dans des endroits où la fumée d'huile ou de cigarettes peut être présente, car cela peut nuire aux performances du projecteur.

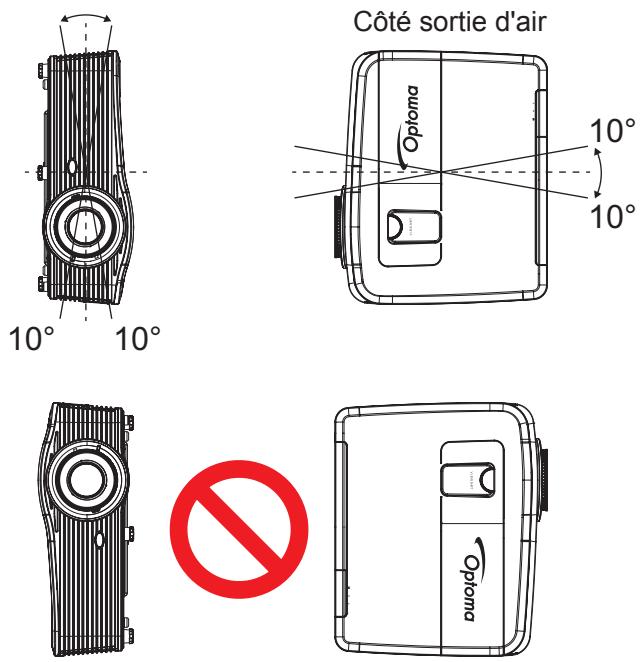

- Suivez l'orientation d'installation du projecteur indiquée, car les installations non conventionnelles peuvent nuire aux performances du projecteur.

Consignes de sécurité pour la 3D

Veuillez suivre les avertissements et précautions indiqués avant que vous ou votre enfant utilisiez la fonction 3D.

Avertissement

Les enfants et les adolescents peuvent être plus sensibles aux problèmes de santé liés aux contenus 3D et doivent être étroitement surveillés lors de la visualisation de ces images.

Attention à l'épilepsie photosensible et aux autres risques de santé

• Certains spectateurs peuvent subir une crise d'épilepsie ou un accident vasculaire cérébral lorsqu'ils sont exposés à certaines images ou lumières clignotantes dans les images de certains projecteurs ou jeux vidéo. Si vous souffrez d'épilepsie ou d'un accident vasculaire cérébral, ou si avez des antécédents familiaux, veuillez consulter un médecin spécialiste avant d'utiliser la fonction 3D.
  • Même ceux qui n'ont pas d'antécédents personnels ou familiaux d'épilepsie ou d'AVC peuvent présenter un état non diagnostiqué susceptible de provoquer des crises d'épilepsie photosensible.
• Les femmes enceintes, les personnes âgées, les personnes souffrant de troubles médicaux graves, qui sont privées de sommeil ou sous l'influence d'alcool doivent éviter l'utilisation des fonctionnalités 3D de l'appareil.
• Si vous ressentez un des symptômes suivants, cessez immédiatement de visionner des images 3D et consultez un médecin spécialiste : (1) troubles de la vision; (2) tête légère; (3) étourdissements; (4) mouvements involontaires tels que convulsions, contractions oculaires ou musculaires, (5) confusion (6); nausées; (7) perte de conscience (8); convulsions; (9) crampes, et / ou (10) désorientation. Les enfants et les adolescents sont plus susceptibles que les adultes de ressentir ces symptômes. Les parents doivent surveiller leurs enfants et leur demander s'ils ressentent ces symptômes.
• Une projection 3D peut également provoquer le mal des transports, des effets résiduels perceptifs, une désorientation, une fatigue oculaire et une diminution de la stabilité posturale. Il est recommandé aux utilisateurs de prendre des pauses fréquentes pour réduire le risque de ces effets. Si vos yeux montrent des signes de fatigue ou de sécheresse ou si vous avez un des symptômes ci-dessus, cessez immédiatement d'utiliser cet appareil et ne reprenez pas avant au moins 30 minutes après la disparition des symptômes.
• Le fait de regarder la projection 3D tout en restant assis trop près de l'écran pendant une longue période de temps peut endommager votre vue. La distance de visualisation idéale doit être d'au moins trois fois la hauteur de l'écran. Il est recommandé que les yeux du spectateur soient au niveau de l'écran.
• Le fait de regarder une projection 3D avec des lunettes 3D pendant une période de temps prolongée peut causer un mal de tête ou de la fatigue. Si vous ressentez un mal de tête, de la fatigue ou des étourdissements, cessez de visionner la projection 3D et reposez-vous.
  • N'utilisez pas les lunettes 3D à des fins autres que la visualisation d'une projection 3D.
  • Le fait de porter les lunettes 3D à d'autres fins (comme lunettes de vue, lunettes de soleil, lunettes de protection, etc.) peut être physiquement dangereux pour vous et peut affaiblir votre vue.
• Certains téléspectateurs peuvent se sentir désorientés lorsqu'ils regardent une projection 3D. En conséquence, ne placez pas votre PROJECTEUR 3D près d'escaliers à découvert, de câbles, de balcons, ou d'autres objets qui peuvent faire trébucher ou tomber, être heurtés, renversés, ou brisés.

Avis sur le droit d'auteur

Ce documentation, y compris toutes les photos, les illustrations et le logiciel est protégé par des lois de droits d'auteur internationales, avec tous droits réservés. Ni ce manuel ni les éléments stipulés ci-contre ne peuvent être reproduits sans le consentement écrit de l'auteur.

© Avis sur le droit d'auteur 2017

Limitation de responsabilité

Les informations contenues dans le présent document sont sujettes à des modifications sans préavis. Le fabricant ne fait aucune représentation ni garantie par rapport au contenu ci-contre et renie plus particulièrement toute garantie implicite de commercialisation des marchandises ou d'adaptabilité pour un objectif quelconque. Le fabricant se réserve le droit de réviser cette documentation et d'apporter des modifications de temps à autre au contenu ci-contre sans que le fabricant ne soit dans l'obligation d'avertir les personnes des révisions ou modifications qui ont eu lieu.

Reconnaissance de marque

Kensington est une marque déposée aux États-Unis d'ACCO Brand Corporation avec inscriptions émises et demandes en cours dans d'autres pays du monde entier.

HDMI, le logo HDMI, et High-Definition Multimedia Interface sont des marques commerciales ou des marques déposées de HDMI Licensing LLC, aux États-Unis et dans d'autres pays.

IBM est une marque commerciale ou une marque déposée d'International Business Machines, Inc. Microsoft, PowerPoint et Windows sont des marques commerciales ou des marques déposées de Microsoft Corporation.

Adobe et Acrobat sont des marques commerciales ou des marques déposées d'Adobe Systems Incorporated.

DLP ^® , DLP Link et le logo DLP sont des marques commerciales déposées de Texas Instruments et BrilliantColor ^™ est une marque commerciale de Texas Instruments.

Tous les autres noms de produits stipulés dans le présent manuel sont les propriétés de leurs détenteurs respectifs et sont reconnus comme tels.

FCC

Cet appareil a été testé et reconnu conforme aux limites pour les appareils numériques de Classe B, conformément à l'Article 15 des Règlements FCC. Ces limites garantissent une protection suffisante contre les interférences dangereuses liées à l'utilisation de l'équipement dans un environnement résidentiel. Cet appareil génère, utilise et peut émettre de l'énergie fréquence radio et, s'il n'est pas installé et utilisé en accord avec les instructions, peut provoquer des interférences dans les communications radio.

Cependant, il ne peut être garanti qu'aucune interférence ne se produira dans une installation particulière. Si cet appareil provoque des interférences néfastes pour la réception de la radio ou de la télévision, ce qui peut être déterminé en éteignant puis en rallumant l'appareil, l'utilisateur est encouragé à tenter de corriger les interférences par une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'appareil et le récepteur.
- Connecter l'appareil sur un circuit différent de celui sur lequel le récepteur est branché.
- Consulter le revendeur ou un technicien radio/télévision expérimenté pour l'aide.

Avis : Câbles blindés

Toutes les connexions avec d'autres appareils informatiques doivent être effectuées à l'aide de câbles blindés pour rester conforme aux règlements FCC.

Mise en garde

Les changements et modifications non approuvés expressément par le fabricant pourraient annuler la compétence de l'utilisateur, qui est accordée par la FCC, à opérer ce projecteur.

Conditions de fonctionnement

Cet appareil est conforme à l'article 15 des Règlements FCC. Son fonctionnement est sujet aux deux conditions suivantes :

1. Cet appareil ne doit pas provoquer d'interférences néfastes, et
2. Cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant provoquer un fonctionnement indésirable.

Avis : Canadian users

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Déclaration de Conformité pour les pays dans l'Union Européenne

• Directive EMC 2014/30/CE (comprenant les amendements)
• Directive 2014/35/CE sur les basses tensions
• Directive 1999/5/CE R & TTE (si le produit dispose de la fonction RF)

WEEE

Consignes de mise au rebut

Ne pas jeter cet appareil électronique dans les déchets pour vous en débarrassez. Pour réduire la pollution et garantir une meilleure protection de l'environnement, veuillez le recycler.

INTRODUCTION

Description du contenu de la boîte

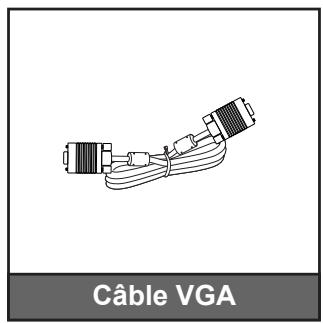

Déballez avec précaution et vérifiez que vous avez les éléments suivants en plus des accessoires standard. Certains des éléments pour des accessoires en option peuvent ne pas être disponibles en fonction du modèle, de la spécification et de votre région d'achat. Consultez votre point de vente à ce sujet. Certains accessoires peuvent varier d'une région à l'autre.

La carte de garantie n'est fournie que dans certaines régions. Consultez votre revendeur pour plus d'informations.

Accessoires standard

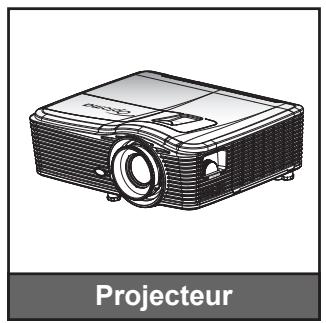

Illustration of a projector with label 'Projecteur' below (no other text or symbols)

Télécommande

2 piles AAA

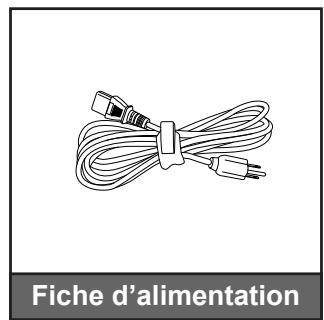

Fiche d'alimentation

CD du manuel de l'utilisateur Carte de garantie(*) Manuel de base de l'utilisateur Documentation

Remarque : (*) Pour les informations sur la garantie européenne, visitez www.optomaeurope.com.

Accessoires en option

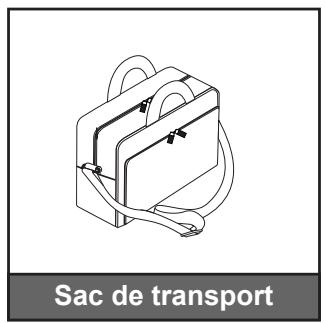

Sac de transport

3D rendering of a circular mechanical component labeled 'Protège-objectif' (no other text or symbols)

Remarque : Les accessoires en option dépendent du modèle, des spécifications et de la région.

INTRODUCTION

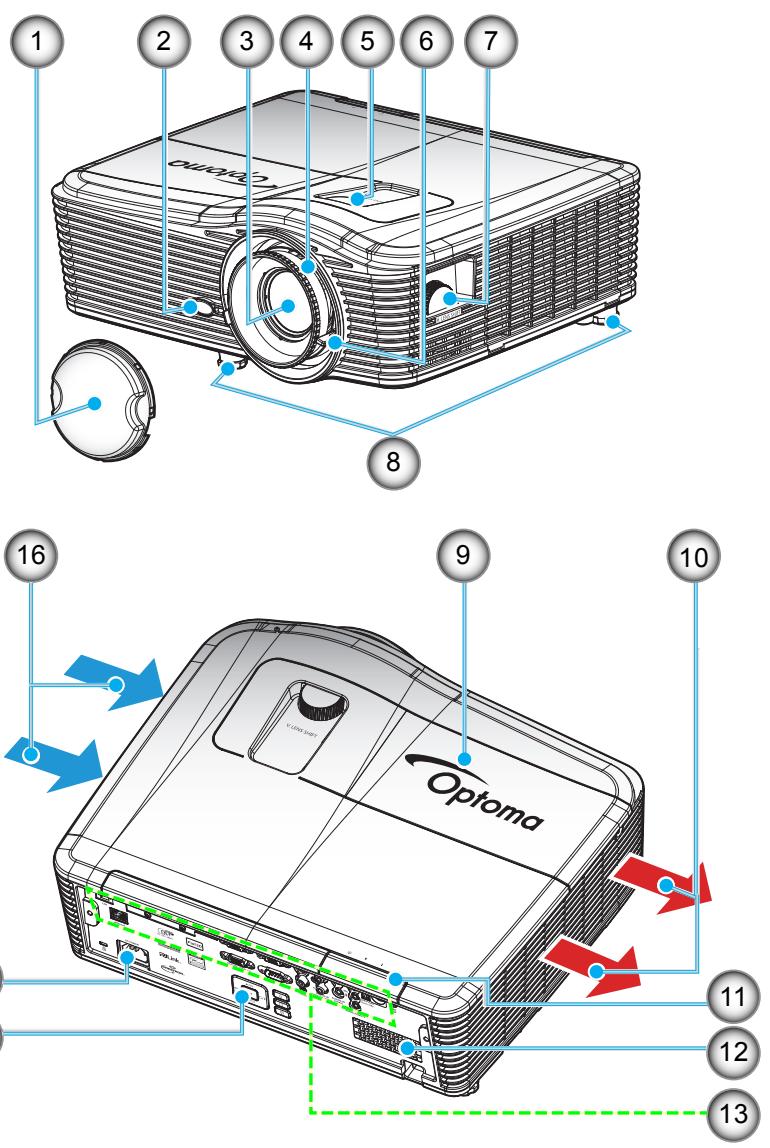

Description du produit

Remarque : Ne bloquez pas les grilles de ventilation d'entrée/sortie du projecteur.

(*) Les accessoires en option dépendent du modèle, des spécifications et de la région.

No.	Élément
1.	Protège-objectif (*)
2.	Capteur IR
3.	Objectif
4.	Bague de focus
5.	Décalage de l'objectif (vertical)
6.	Bascule du zoom
7.	Décalage de l'objectif (horizontal)
8.	Pied de réglage inclinable

No.	Élément
9.	Couvercle de la lampe
10.	Ventilation (sortie)
11.	Capteur IR
12.	Haut-parleur
13.	Connexions d'entrée / sortie
14.	Pavé
15.	Prise d'alimentation
16.	Ventilation (entrée)

INTRODUCTION

Connexions

1 2 3 4 5 6 7 8 9 10 11 12 13 LAN HDBasT DLP® (120 MHz/AT) Full 3D HDMI R2Link AC POWER ORFETRON. VGA2-IN / YR/PY / 1# RS-232C S-VIDEO L AUDIO-IN (VIDEO/S-VIDEO) AUDIO-IN (VGA2) Wired REMOTE USB Power Out (1.5A) NAV OUT 19 18 17 16 15 14 20 21 22

No.	Élément
1.	Connecteur RJ-45
2.	Mini-connecteur USB-B (mise à niveau firmware)
3.	1x connecteur HDMI et 1x connecteur HDMI/MHL
4.	Connecteur DisplayPort
5.	Connecteur Entrée VGA2/YPbPr / (p)
6.	Connecteur Entrée VGA1 / YPbPr
7.	Connecteur sortie VGA
8.	Connecteur S-Video
9.	Connecteur Audio3-In (Video/S-Video)
10.	Connecteur Audio1-In (VGA1)
11.	Connecteur sortie audio

No.	Élément
12.	Connecteur de sortie sync 3D (5V)
13.	Connecteur de déclenchement 12 V
14.	Connecteur de sortie d'alimentation USB (1,5 A)
15.	Connecteur de microphone
16.	Connecteur de télécommande câblée
17.	Connecteur Audio2-In (VGA2)
18.	Connecteur vidéo
19.	Connecteur RS232C
20.	Prise d'alimentation
21.	Port de verrouillage KensingtonTM
22.	Connecteur HDBaseT(*)

Remarque :

• La souris distante nécessite une télécommande spéciale.
• (*) Uniquement sur les modèles avec HDBaseT.

INTRODUCTION

Pavé

11 10 9

No.	Élément
1.	Enter
2.	Correction Trapèze
3.	Puissance
4.	Informations
5.	Menu
6.	Re-Sync

No.	Élément
7.	Source
8.	Quatre touches de sélection directionnelles
9.	DEL de la température
10.	DEL de la lampe
11.	DEL témoin Marche/Veille

Télécommande

1 On Off 17 2 Geometric Correction PIP/PBP 18 3 F1 F2 19 Mode AV Mute 20 5 ← ENTER → 21 6 Info. Source Re-Sync 22 7 8 Volume D Zoom + Menu + 23 9 - 10 Format Freeze Remote ID AI 24 11 VGA S-Video HDMI1 HDM1.2 1 2 3 HDBaseT Video DVI 4 5 6 14 BNC YPbPr DisplayPort 3D 15 16 32 31 26 27 28 29 30

No.	Élément
1.	Marche
2.	Correction Géométrique
3.	Bouton de fonction (F1) (réglable)
4.	Mode
5.	Quatre touches de sélection directionnelles
6.	Informations
7.	Source
8.	Menu
9.	Volume - / +
10.	Figer
11.	Format (Rapport d'aspect)
12.	VGA
13.	S-Video
14.	HDBaseT
15.	BNC
16.	YPbPr

No.	Élément
17.	Mise hors tension
18.	PIP/PBP
19.	Bouton de fonction (F2) (réglable)
20.	Muet AV
21.	Enter
22.	Laser
23.	Re-Sync
24.	D Zoom (Zoom numérique)
25.	ID télécommande / Toutes les télécommandes
26.	HDMI2
27.	HDMI1
28.	DVI
29.	Trois dimensions
30.	DisplayPort
31.	Pavé numérique (0-9)
32.	Vidéo

Remarque : Certaines touches peuvent ne pas fonctionner pour les modèles qui ne prennent pas en charge ces fonctionnalités.

CONFIGURATION ET INSTALLATION

Installation du projecteur

Votre projecteur est conçu pour être installé à un des quatre emplacements possibles.

La disposition de la pièce et vos préférences personnelles détermineront l'emplacement d'installation que vous choisirez. Prenez en compte la taille et la position de votre écran, l'emplacement d'une prise de courant adéquate, ainsi que l'emplacement et la distance entre le projecteur et le reste de votre équipement.

Avant du support de table

Avant du support de plafond

Arrière du support de table

Arrière du support de plafond

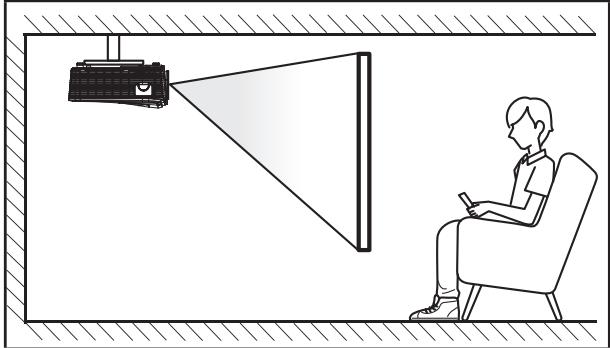

Le projecteur doit être placé à plat sur une surface plane et à 90 degrés/à la perpendiculaire de l'écran.

• Pour déterminer l'emplacement du projecteur pour une taille d'écran donnée, consultez le tableau de distances en page 68-72.
• Pour déterminer la taille d'écran pour une distance donnée, consultez le tableau de distances en pages 68-72.

Remarque : Plus le projecteur est éloigné de l'écran, plus l'image projetée est grande et le décalage vertical augmente proportionnellement.

CONFIGURATION ET INSTALLATION

Avis concernant l'installation du projecteur

- Si vous montez le projecteur pour une utilisation lampe standard, vous pouvez l'incliner aux angles suivants :

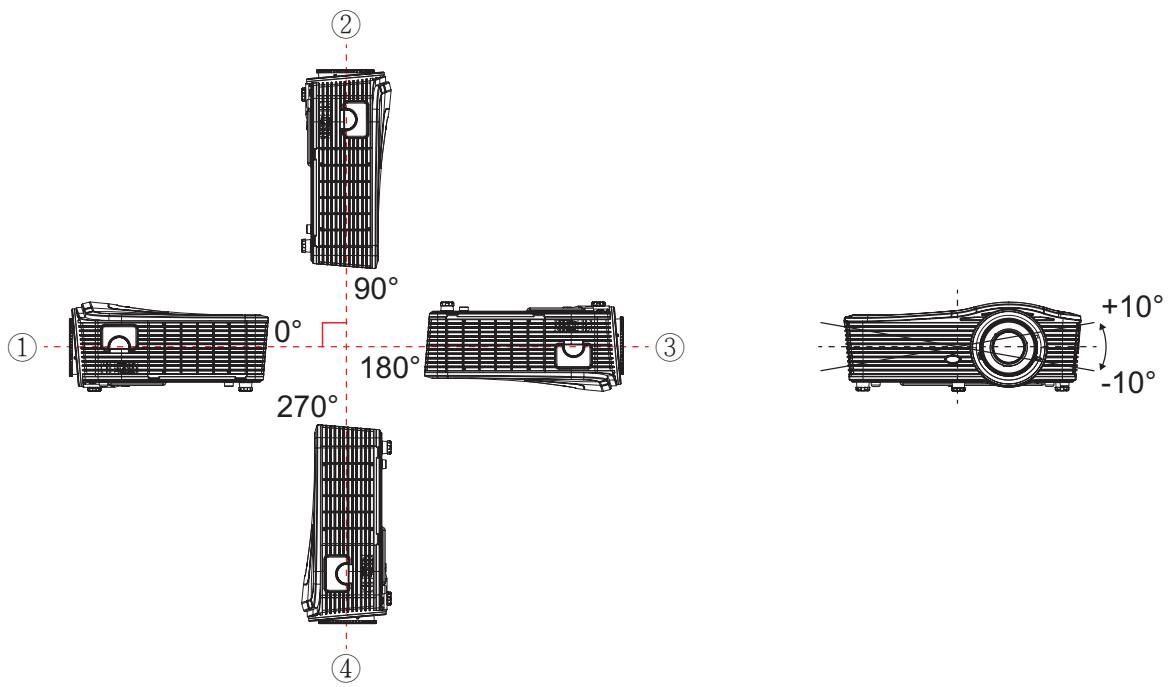

Verticalement : Quatre angles de projection peuvent être installés dans la plage ±10°

1. Sur table (0°)
2. Projection vers le haut (90°)
3. Montage au plafond (180°)
4. Projection vers le bas (270°)

Horizontalement : dans la plage ±10°

- Si vous montez le projecteur pour une utilisation en mode portrait, vous pouvez l'incliner aux angles suivants :

Verticalement : dans la plage ±10°

Horizontalement : dans la plage ±10°

Remarque : Le côté sortie d'air du projecteur doit être orienté vers le haut pour une installation verticale.

CONFIGURATION ET INSTALLATION

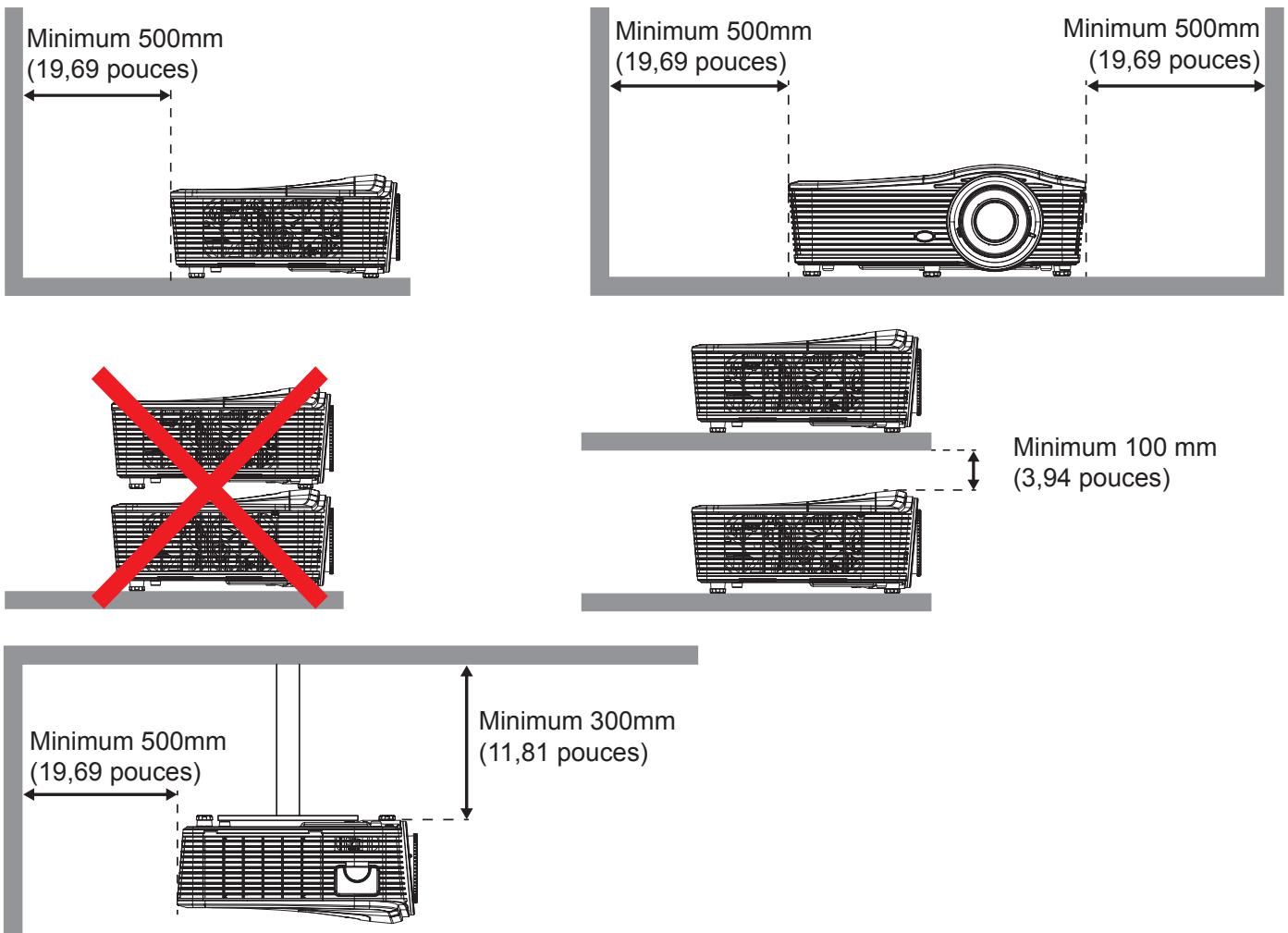

• Laissez au moins 50 cm de dégagement autour de la bouche d'aération.

• Assurez-vous que les bouches d'entrée ne recyclent pas l'air chaud provenant de la bouche d'aération.
- En cas d'utilisation du projecteur dans un espace clos, assurez-vous que la température de l'air environnant dans le boîtier ne dépasse pas la température de fonctionnement pendant que le projecteur fonctionne et que l'entrée d'air et les bouches d'aération ne sont pas obstruées.
- Tous les boîtiers doivent réussir une évaluation thermique certifiée pour garantir que le projecteur ne recycle pas l'air évacué, car cela peut causer l'arrêt de l'appareil même si la température du boîtier est dans la plage de température de fonctionnement acceptable.

CONFIGURATION ET INSTALLATION

Connector des sources au projecteur

No.	Élément

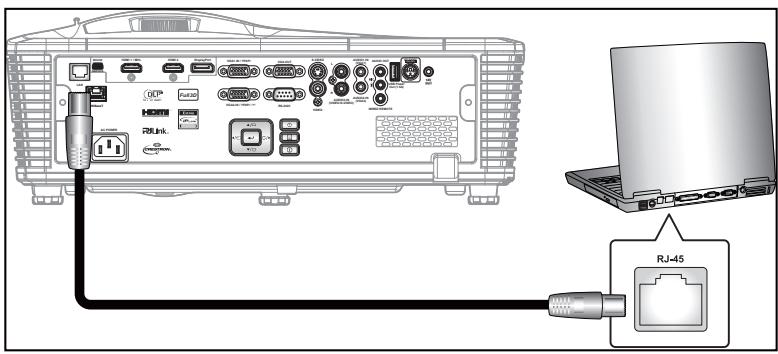

1.	Câble RJ-45
2.	Câble RJ-45 (câble Cat5)
3.	Câble HDMI/MHL
4.	Câble DisplayPort
5.	Câble VGA
6.	Câble d'entrée audio
7.	Câble sortie audio
8.	Câble émetteur 3D
9.	Prise 12 V CC

No.	Élément
10.	Dongle USB/Chargeur USB
11.	Câble du microphone
12.	Câble de la télécommande filaire
13.	Câble d'entrée audio
14.	Câble vidéo
15.	Câble S-Vidéo
16.	Câble RS232
17.	Câble Sortie VGA
18.	Cordon d'alimentation

CONFIGURATION ET INSTALLATION

Réglage de l'image projetée

Hauteur de l'image

Le projecteur est équipé d'un pied élévateur pour régler la hauteur de l'image.

1. Repérez le pied réglable que vous souhaitez régler sous le projecteur.
2. Faites tourner le pied réglable dans le sens des aiguilles d'une montre pour baisser le projecteur ou dans le sens contraire des aiguilles d'une montre pour le monter.

Pied de réglage inclinable Bague de réglage de l'inclinaison

Zoom et mise au point

• Pour ajuster la taille de l'image, tournez le levier de zoom dans le sens horaire ou antihoraire pour augmenter ou diminuer la taille de l'image projetée.
• Pour ajuster la mise au point, tournez la bague de mise au point dans le sens horaire ou antihoraire jusqu'à ce que l'image soit nette et lisible.

Bague de focus Bascule du zoom

Remarque : Le projecteur effectue la mise au point à la distance suivante :

• XGA : 51,2" \~ 307,1" (1,3 \~ 7,8m)

• 1080P : 51,2" \~ 315,0" (1,3 \~ 8,0m)

• WXGA : 26,6" \~ 302,1" (0,6 \~ 7,6m)

• WUXGA : 51,2" \~ 307,1" (1,3 \~ 7,8m)

CONFIGURATION ET INSTALLATION

Configuration de la télécommande

Installation et remplacement des piles

Deux piles AAA sont fournies pour la télécommande.

1. Retirez le couvercle des piles sur l'arrière de la télécommande.
2. Insérez les piles AAA comme illustré.
3. Remettez le couvercle arrière sur la télécommande.

Remarque : Remplacez les piles uniquement par d'autres du même type ou d'un type équivalent.

MISE EN GARDE

Une mauvaise utilisation des piles peut causer des fuites de produits chimiques ou explosions. Veillez à suivre les instructions ci-dessous.

• Ne mélangez pas des piles de différents types. Différents types de piles peuvent avoir des caractéristiques différentes.
• Ne mélangez pas piles neuves et usées. Mélanger des piles neuves et usagées peut réduire la durée de vie des nouvelles piles ou causer des fuites de produits chimiques pour les anciennes piles.
• Retirez les piles dès qu'elles sont épuisées. Les produits chimiques des piles peuvent entrer en contact avec la peau et causer des rougeurs. Si vous remarquez une fuite de produit chimique, essuyez soigneusement avec un chiffon.
• Les piles fournies avec ce produit peuvent avoir une durée de vie plus courte en fonction des conditions de stockage.
  • Si vous ne prévoyez pas d'utiliser la télécommande pendant une période prolongée, retirez les piles.
  • Lorsque vous rejetez la pile, vous devez suivre les réglementations locales ou nationales.

Portée effective

Le capteur à infrarouge (IR) de la télécommande se trouve à l'arrière du projecteur. Veillez à tenir la télécommande à un angle de 30 degrés à la perpendiculaire des capteurs de télécommande IR du projecteur pour un fonctionnement correct. La distance entre la télécommande et le capteur ne doit pas dépasser 7 mètres (environ 23 pieds).

• Assurez-vous de l'absence d'obstacles qui pourraient gêner le faisceau infrarouge entre la télécommande et le capteur IR sur le projecteur.
• Assurez-vous que l'émetteur IR de la télécommande n'est pas ébloui directement par la lumière du soleil ou les lampes fluorescentes.
- Gardez la télécommande à l'écart des lampes fluorescentes (plus de 2 m), sans quoi la télécommande pourrait mal fonctionner.
- Si la télécommande se trouve à proximité de lampes fluorescentes de type inverseur, elle pourrait occasionnellement cesser de fonctionner.
- Si la télécommande et le projecteur sont à très courte distance, la télécommande peut cesser de fonctionner.
- Lorsque vous pointez vers l'écran, la distance effective est inférieure à 5 m de la télécommande à l'écran, avec un reflet des faisceaux IR vers le projecteur. Cependant, la portée effective peut changer en fonction des écrans.

CONFIGURATION ET INSTALLATION

Environ ±15° Environ ±15°

UTILISER LE PROJECTEUR

Mise sous/hors tension du projecteur

OU Geometric Correction PIP/PBP Protège-objectif (*)

Marche

1. Retirez le protège-objectif (*).
2. Branchez le cordon d'alimentation et le câble de signal/source de façon ferme. Quand connecté le voyant DEL Marche/Veille s'éclaire en Orange.
3. Allumez le projecteur en appuyant sur "∅" sur le clavier du projecteur ou la télécommande.
4. Un écran de démarrage s'affichera pendant environ 10 secondes et la DEL Marche/Veille sera éclairée en rouge de façon fixe.

Remarque : La première fois que vous allumez le projecteur, vous serez invité à sélectionner votre langue préférée, l'orientation de projection et d'autres paramètres.

UTILISER LE PROJECTEUR

Mise hors tension

1. Éteignez le projecteur en appuyant sur " ⏻ " sur le clavier du projecteur ou la télécommande.
2. Le message illustré ci-dessous s'affichera :

Mise hors tension? Pressez de nouveau M/A

1. Appuyez à nouveau le bouton "∅" pour confirmer, autrement le message disparaîtra après 15 secondes. Lorsque vous appuyez de nouveau sur le bouton "∅", le système s'éteindra.
2. Les ventilateurs de refroidissement continuent de fonctionner pendant environ 10 secondes pour le cycle de refroidissement et la LED Marche/Veille clignote en bleu. Lorsque le voyant DEL Marche/Veille s'allume en rouge, cela signifie que le projecteur est entré en mode Veille. Si vous souhaitez rallumer le projecteur, vous devrez attendre jusqu'à ce que le projecteur ait terminé le cycle de refroidissement et qu'il soit passé en mode Veille. Lorsque le projecteur est en mode veille, appuyez simplement sur le bouton "∅" à nouveau pour allumer le projecteur.
3. Débranchez le cordon d'alimentation de la prise de courant et du projecteur.

Remarque : (*) Les accessoires en option dépendent du modèle, des spécifications et de la région. Il est déconseillé d'allumer le projecteur tout de suite après l'avoir mis hors tension.

UTILISER LE PROJECTEUR

Sélectionner une source d'entrée

Allumez la source connectée que vous voulez afficher sur l'écran (ordinateur, bloc-notes, lecteur vidéo, etc.). Le projecteur détectera automatiquement la source. Si plusieurs sources sont connectées, appuyez sur le bouton Source du clavier ou de la télécommande du projecteur pour sélectionner l'entrée de votre choix.

Navigation dans le menu et fonctionnalités

Le projecteur possède des menus d'affichage à l'écran qui vous permettent d'effectuer des réglages d'image et de modifier toute une gamme de paramètres. Le projecteur détectera automatiquement la source.

1. Pour ouvrir le menu OSD, appuyez le bouton "Menu" sur la télécommande ou sur le pavé.
2. Lorsque l'OSD s'affiche, utilisez les touches ◀▶ pour sélectionner un élément dans le menu principal. Lors de la sélection d'une page en particulier, appuyez la touches "▼" ou "Enter" pour entrer dans le sous-menu.
3. Utilisez les touches ▲▼ pour sélectionner l'élément dans le sous-menu puis sur la touche "►" ou "Enter" pour afficher d'autres paramètres. Réglez les paramètres à l'aide de la touche ◀►.
4. Sélectionner l'élément suivant à régler dans le sous-menu et réglez comme décrit ci-dessus.
5. Appuyez sur "Enter" ou "Menu" pour confirmer, l'écran retourne alors au menu principal.
6. Pour quitter, appuyez à nouveau sur "Menu". Le menu OSD disparaîtra et le projecteur enregistrera automatiquement les nouveaux paramètres.

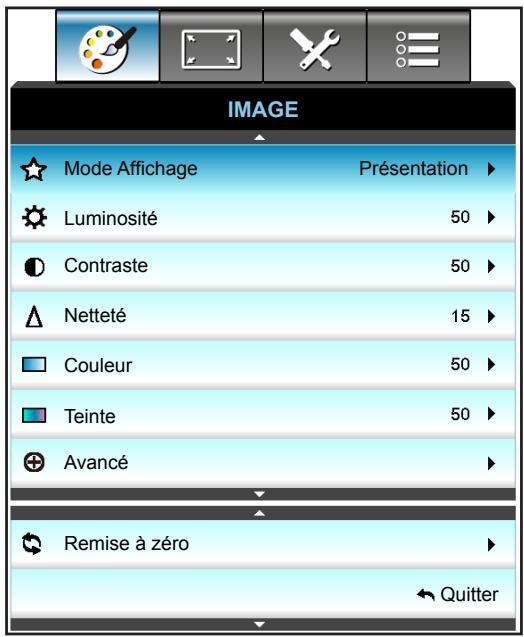

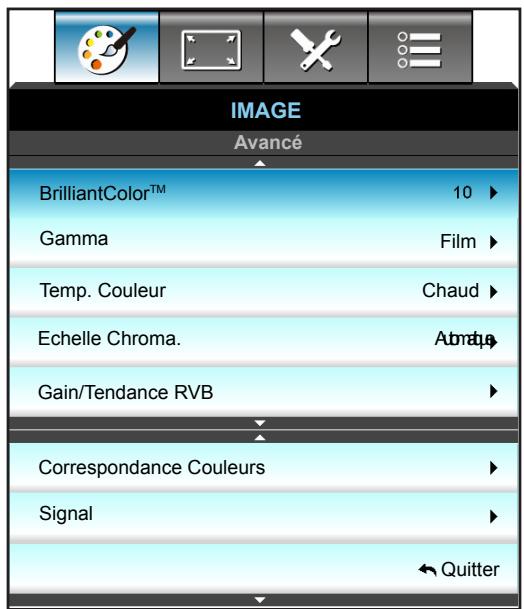

Menu principal IMAGE Mode Affichage Luminosité Contraste Netteté Couleur Teinte Avancé Présentation 50 50 15 50 50 Réglages

UTILISER LE PROJECTEUR

Arborescence du menu OSD

Menu principal	Sous-menu	Menu avancé	Menu à élément unique	Valeur
IMAGE	Mode Affichage		Présentation	Par défaut [Présentation]PS. Chaque mode peut être réglé et enregistré individuellement
			Lumineux
			Film
			sRVB
			Tableau noir
			DICOM SIM.
			Utilisateur
			Trois dimensions
	Luminosité			-50~50
	Contraste			-50~50
	Netteté			1 ~15
	Couleur			-50~50
	Teinte			-50~50
	Avancé	BrilliantColorTM		1~10
		Gamma	Film
			Graphique
			1.8
			2.0
			2.2
			2.6
			Tableau noir
			DICOM
		Temp. Couleur	Chaud
			Standard
			Cool
			Froid
		Echelle Chroma.	Entrée non HDMI : Automatique / RVB / YUV
			Entrée HDMI : Automatique/ RVB(0~255) / RVB(16~235)/ YUV

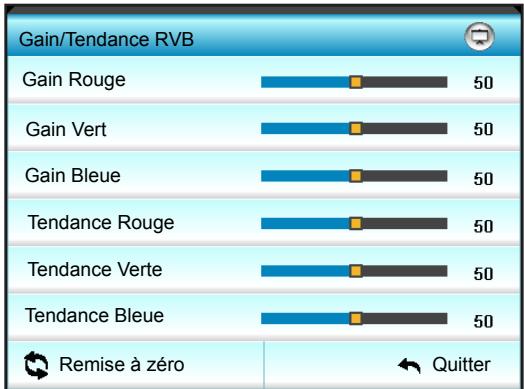

		Gain/Tendance RVB	Gain Rouge	-50~50
			Gain Vert	-50~50
			Gain Bleue	-50~50
			Tendance Rouge	-50~50
			Tendance Verte	-50~50
			Tendance Bleue	-50~50
			Remise à zéro
			Quitter

UTILISER LE PROJECTEUR

Menu principal	Sous-menu	Menu avancé	Menu à élément unique	Valeur

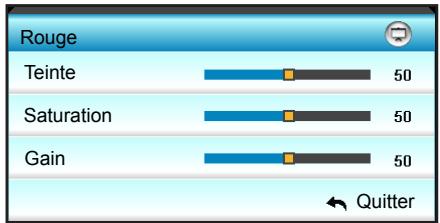

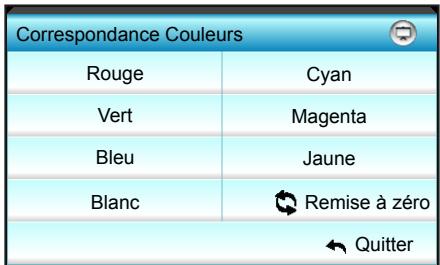

IMAGE	Avancé	Correspondance Couleurs	Rouge	Teinte/Saturation/Gain [-50~50]
			Vert	Teinte/Saturation/Gain [-50~50]
			Bleu	Teinte/Saturation/Gain [-50~50]
			Cyan	Teinte/Saturation/Gain [-50~50]
			Magenta	Teinte/Saturation/Gain [-50~50]
			Jaune	Teinte/Saturation/Gain [-50~50]

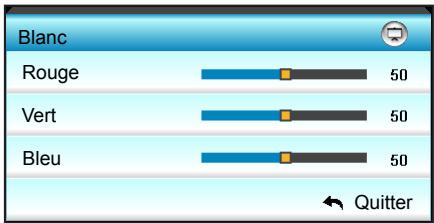

			Blanc	Rouge/Vert/Bleu
			Remise à zéro
			Quitter
		Signal (RVB)	Automatique	Marche
				Arrêt
			Suivi	0~31
			Fréquence	-10~10
			Position Horiz.	-5~5
			Position Vert.	-5~5
			Quitter

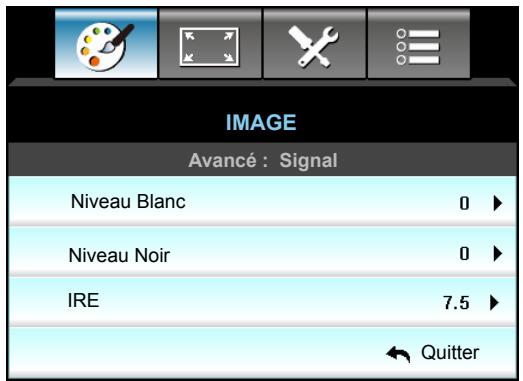

		Signal (Vidéo)	Niveau Blanc	0~31
			Niveau Noir	-5~5
			IRE	0/7.5 (NTSC uniquement)
			Quitter
		Quitter
	Remise à zéro
AFFICHER	Format		XGA : 4:3, 16:9 Natif, Automatique
			1080p : 4:3, 16:9, LBX, Natif, Automatique
			WUXGA : 4:3, 16:9 ou 16:10, Natif, Automatique
	Zoom			-5~25
	Masquage			0~10

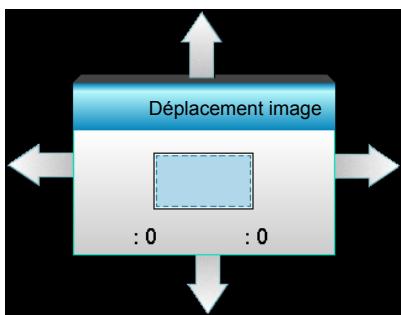

	Déplacement image	H	Gauche / Droite (icône au centre)	-100~100
		V	Haut / Bas (icône au centre)	-100 ~ 100
	Correction Géométrique	Trapèze H.		-30 ~ 30
		Trapèze V		-30 ~ 30
		Trapèze V. auto	Marche	Par défaut [Arrêt]
			Arrêt

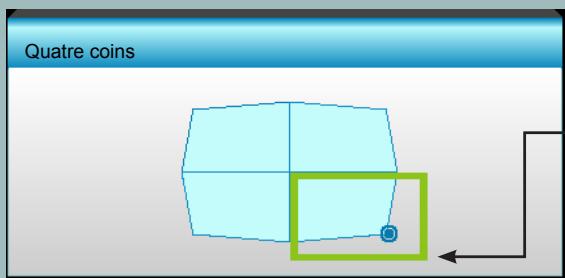

		Quatre coins	Haut gauche
			Haut droite
			Bas gauche

UTILISER LE PROJECTEUR

Menu principal	Sous-menu	Menu avancé	Menu à élément unique	Valeur
AFFICHER	CorrectionGéométrique	Quatre coins	Bas droite
		Remise à zéro
	Trois dimensions	Mode 3D	Lien DLP
			VESA 3D
			Arrêt
		Trois dimensions -> 2D	Trois dimensions
			L
			R
		Format 3D	Automatique
			SBS
			Haut et bas
			Superposés
		Invers. Sync 3D	Marche
			Arrêt
		Quitter
Réglages	Langue		English
			Deutsch
			Français
			Italiano
			Español
			Português
			Svenska
			Nederlands
			Norsk/Dansk
			Polski
			Русский
			Suomi
			Еллнікá
			Magyar
			Čeština
			عربي
			繁體中文
			簡体中文
			日本語
			한국어
			ไทย
			Türkçe
			Farsi
			Tiếng Việt
			Română
			Bahasa Indonesia
			Slovakian

UTILISER LE PROJECTEUR

Menu principal	Sous-menu	Menu avancé	Menu à élément unique	Valeur
REGLAGES	Projection		Avant
			Arrière
			Avant Plafond
			Arrière Plafond.
	Type d'écran		16:10
			16:9
			WXGA
			WUXGA
	Pos. Menu		Haut gauche
			Haut droite
			Au centre
			Bas gauche
			Bas droite
	Sécurité	Sécurité	Marche
			Arrêt
		Sécurité Horloge	Mois
			Jour
			Heure
		Changer mot passe
		Quitter
	ID Projecteur			00~99
	Arrangements audio	Haut parleur interne	Marche
			Arrêt
		Muet	Marche
			Arrêt
		Volume	Audio	0~10
			Mic	0~10
		Entrée audio	Val. par défaut	- Audio 3-> G/D
			Audio1	- Audio 1, 2->mini prise
			Audio2	Val. par défaut : -VGA1->Audio 1 -VGA2->Audio 2 -Video, S-video ->Audio 3
			Audio3
		Sortie audio (veille)	Marche	Par défaut [Arrêt]
			Arrêt
		Quitter

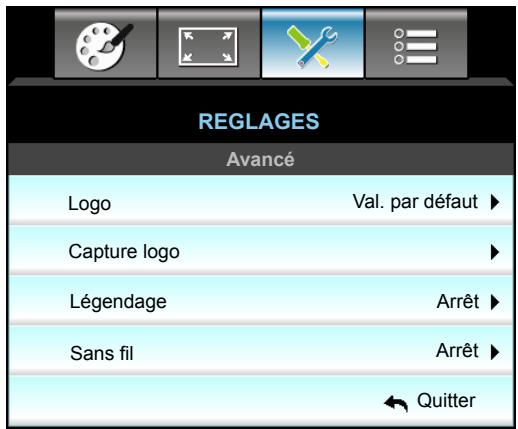

	Avancé	Logo	Val. par défaut
			Neutre
			Utilisateur
		Capture logo
		Légendage	Arrêt
			CC1
			CC2
		Sans fil	Marche	Ne prend en charge que les modèles non-HDBaseT via VGA2
			Arrêt
		Quitter

UTILISER LE PROJECTEUR

Menu principal	Sous-menu	Menu avancé	Menu à élément unique	Valeur
Modèles avec HDBaseT	Contrôle Communications HDBaseT	Ethernet	Marche	Par défaut [Arrêt]
			Arrêt
		RS232	Marche	Par défaut [Arrêt]
			Arrêt
REGLAGES	Réseau	Paramètres LAN	Etat Réseau	Connector / Déconnecter (Lecture seule)
			DHCP	Marche
				Arrêt [Par défaut Arrêt]
			Adresse IP	Par défaut [192.168.0.100]
			Masque s.-réseau	Par défaut [255.255.255.0]
			Passerelle	Par défaut [192.168.0.254]
			DNS	Par défaut [192.168.0.1]
			Adresse MAC	Lecture seule
			Quitter
		Paramètres de contrôle	Crestron	Marche / Arrêt (port : 41794)
			Extron	Marche / Arrêt (port : 2023)
			PJ Link	Marche / Arrêt (port : 4352)
			AMX Device Discovery	Marche / Arrêt (port : 9131)
			Telnet	Marche / Arrêt (port : 23)
			HTTP	Marche / Arrêt (port : 80)
			Quitter
		Remise à zéro
OPTIONS	Source d'Entrée		VGA1	PS. L'option HDBaseT n'est disponible que sur les modèles avec HDBaseT.
			VGA2
			Vidéo
			S-Video
			HDMI1
			HDMI2
			Displayport
			HDBaseT
			Quitter
	Verr. Source		Marche	[Activé par défaut] HDMI1 / HDMI2/ VGA1 / VGA2 / Vidéo / S-Video/ DisplayPort/ HDBaseT
			Arrêt
	Haute Altitude		Marche	[Par défaut Arrêt]
			Arrêt
	Info Cachées		Marche	[Par défaut Arrêt]
			Arrêt	PS. Messages d'avertissement et d'arrêt non masqués
	Clavier Verrouillé		Marche	[Par défaut Arrêt]
			Arrêt
	Arrêt sur image		Marche	[Par défaut Arrêt]
			Arrêt
	Test pattern		Aucun
			Grille
			Blanc

UTILISER LE PROJECTEUR

Menu principal	Sous-menu	Menu avancé	Menu à élément unique	Valeur
OPTIONS	Couleur Arr Plan		Noir	[Bleu par défaut]
			Rouge
			Bleu
			Vert
			Blanc
	Couleur du Mur		Arrêt
			Jaune léger
			Vert léger
			Bleu léger
			Rose
			Gris

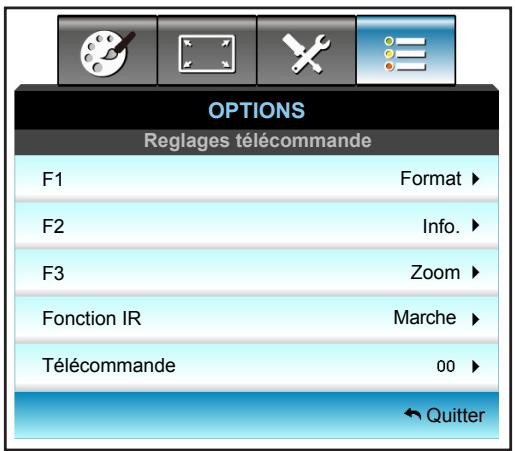

	Reglages télécommande	F1	HDMI2	[Par défaut "Test pattern"]Pour les modèles avec HDBaseT, la valeur par défaut est "HDBaseT".
			DP
			VGA2
			S-Video
			Test pattern
			Zoom
			Info.
			Format
		F2	HDMI2	[Par défaut "Zoom"]Pour les modèles avec HDBaseT, la valeur par défaut est "HDBaseT".
			DP
			VGA2
			S-Video
			Test pattern
			Zoom
			Info.
			Format
		F3	HDMI2	[Par défaut "Info."]Pour les modèles avec HDBaseT, la valeur par défaut est "HDBaseT".
			DP
			VGA2
			S-Video
			Test pattern
			Zoom
			Info.
			Format
		Fonction IR	Marche
			Devant
			Haut
			Arrêt
		Télécommande	00~99	[Par défaut 00]
		Quitter
	Relais 12V		Marche	[Activé par défaut]
			Arrêt
	Bip		Marche	[Activé par défaut]
			Arrêt

UTILISER LE PROJECTEUR

Menu principal	Sous-menu	Menu avancé	Menu à élément unique	Valeur
OPTIONS	Avancé	Allumage direct	Marche	[Par défaut Arrêt]
			Arrêt
		Signal marche*	Marche	[Par défaut Arrêt]
			Arrêt
		Arrêt Auto (min)		0-180 (un pas : 5 min.)
		Décompte avant mise en veille (min)		0-990 (un pas : 10 min.)
				Toujours allumé [case décochée par défaut.]
		Mode puissance(Veille)	Actif
			Eco.
		Quitter
	Paramètres Lampe	Heures lampe
		Rappel de Lampe	Marche	[Par défaut Arrêt]
			Arrêt
		Mode de la lampe	Lumineux
			Eco.
			Puissance
		Puissance	100%
			95%
			90%
			85%
			80%
		Mise à zéro lampe	Oui
			Non
		Quitter
	Paramètres optionnels filtre	Filtre optionnel installé		Oui
				Non
		Heures d'utilisation filtre		Lecture seule [Plage 0~9999]
		Rappel filtre		Arrêt
				300 hr
				500 hr [Val. par défaut]
				800 hr
				1000 hr
		Remise à zéro filtre		Oui
				Non
		Quitter
	Informations
	Remise à zéro		Oui
			Non

Remarque : (*) Fonctionnalité optionnelle selon le modèle et la région.

UTILISER LE PROJECTEUR

Menu Image

IMAGE Mode Affichage Présentation Luminosité 50 Contraste 50 Netteté 15 Couleur 50 Teinte 50 Avancé Remise à zéro Quitter

Mode Affichage

Il existe de nombreux préréglages usine optimisés pour toute une gamme de types d'images.

• Présentation: Ce mode convient à l'affichage devant le public avec une connexion PC.
  • Lumineux: Luminosité maximale depuis l'entrée PC.
  • Film: Ce mode convient à la visualisation de vidéos.
  • sRVB: Couleur précise standardisée.
• Tableau noir: Ce mode est à sélectionner pour obtenir les meilleurs paramétrages de couleurs lorsque la projection a lieu sur un tableau (vert).
  • DICOM SIM.: Ce mode peut projeter une image médicale monochrome, comme une radiographie à rayons X, des IRM, etc.
  • Utilisateur: Mémorise les paramètres de l'utilisateur.
• Trois dimensions: Pour profiter de l'effet 3D, vous devez avoir des lunettes 3D, assurez-vous que votre appareil portable/PC dispose d'une carte graphique avec tampon quadruple à sortie 120 Hz et un lecteur 3D installé.

Luminosité

Règle la luminosité de l'image.

• Appuyez sur ◀ pour assombrir l'image.
• Appuyez sur ▶ pour éclaircir l'image.

Contraste

Le contraste contrôle le degré de différence entre les zones les plus claires et les plus sombres de l'image.

• Appuyez sur ◀ pour diminuer le contraste.
• Appuyez sur ▶ pour augmenter le contraste.

Netteté

Règle la netteté de l'image.

• Appuyez sur ◀ pour diminuer la netteté.
• Appuyez sur ▶ pour augmenter la netteté.

UTILISER LE PROJECTEUR

Couleur

Règle une image vidéo depuis le noir et blanc jusqu'à des couleurs pleinement saturées.

• Appuyez sur ◀ pour diminuer le niveau de saturation de l'image.
  • Appuyez sur ▶ pour augmenter le niveau de saturation de l'image.

Teinte

Règle la balance des couleurs du rouge et du vert.

• Appuyez sur ◀ pour augmenter le montant de vert dans l'image.
  • Appuyez sur ▶ pour augmenter le montant de rouge dans l'image.

Remise à zéro

Choisissez "Oui" pour retourner aux paramètres d'usine par défaut pour "IMAGE".

Menu Image - Avancé

IMAGE Avancé BrilliantColor™ 10 ► Gamma Film ► Temp. Couleur Chaud ► Echelle Chroma. Atma. Gain/Tendance RVB ► Correspondance Couleurs ► Signal ► ← Quitter

BrilliantColor™

Ce paramètre réglable utilise un nouvel algorithme de traitement des couleurs et des améliorations pour permettre une luminosité plus importante en fournissant des couleurs vraies et dynamiques dans l'image.

• Appuyez sur ◀ pour augmenter l'image davantage.
• Appuyez sur ▶ pour moins augmenter l'image.

Gamma

Ceci vous permet de régler le type de courbe gamma. Après le démarrage initial et une fois le réglage précis terminé, suivez les étapes du Réglage du Gamma pour optimiser la sortie de votre image.

• Film: pour le home cinéma.
• Graphique: pour la source PC/Photo.
• 1.8 / 2.0 / 2.2 / 2.6: pour une source PC/Photo spécifique.
- Tableau noir: Ce mode est à sélectionner pour obtenir les meilleurs paramétrages de couleurs lorsque la projection a lieu sur un tableau (vert).
• DICOM : Ce mode peut projeter une image médicale monochrome, comme une radiographie à rayons X, des IRM, etc.
• Appuyez sur ◀ ou ▶ pour sélectionner le mode.

UTILISER LE PROJECTEUR

Temp. Couleur

Appuyez sur ◀ ou ▶ pour sélectionner une température de couleur entre Chaud, Standard, Cool et Froid.

Echelle Chroma.

Appuyez sur ◀ ou ▶ pour sélectionner un type de matrice de couleurs approprié entre les valeurs suivantes :

• Entrée non HDMI : Automatique, RVB ou YUV
• Entrée HDMI : Automatique, RVB(0-255), RVB(16-235) ou YUV

Gain/Tendance RVB

Ces paramètres vous permettent de configurer la luminosité (gain) et le contraste (teinte) d'une image.

• Appuyez sur ◀ pour réduire le gain et la teinte de la couleur choisie.
- Appuyez sur ▶ pour augmenter le gain et la teinte de la couleur choisie.

Correspondance Couleurs

Appuyez sur ▶ dans le menu suivant puis sur ▲, ▼, ◀ ou ▶ pour sélectionner l'élément.

Correspondance Couleurs Rouge Cyan Vert Magenta Bleu Jaune Blanc Remise à zéro ← Quitter

- Rouge/Vert/Bleu/Cyan/Magenta/Jaune: Utilisez ◀ ou ▶ pour sélectionner les couleurs Teinte, Saturation et Gain.

- Blanc: Utilisez ◀ ou ▶ pour sélectionner les couleurs Rouge, Vert et Bleu.

- Remise à zéro: Choisissez "Remise à zéro" pour restaurer les paramètres par défaut des réglages couleur.

Quitter

Choisissez "Quitter" pour quitter le menu.

UTILISER LE PROJECTEUR

Menu Image - Avancé - Signal (RVB)

IMAGE Avancé : Signal Automatique Marche ▶ Suivi 16 ▶ Fréquence 0 ▶ Position Horiz. 0 ▶ Position Vert. 0 ▶ ← Quitter

Remarque :

• "Signal" est disponible uniquement en signal analogique VGA (RGB).
- Si "Signal" est automatique, les éléments Phase et Fréquence sont grisés. Si "Signal" n'est pas automatique, les éléments Phase et Fréquence s'affichent pour que l'utilisateur les ajuste manuellement et qu'ils s'enregistrent dans les paramètres pour qu'ils s'appliquent au prochain démarrage du projecteur.

Automatique

Sélectionne automatiquement le signal. Si vous utilisez cette fonction, les éléments Phase et Fréquence sont grisés, et si le signal n'est pas automatique, les éléments Phase et Fréquence s'affichent pour que l'utilisateur les ajuste manuellement. Enregistrez alors les paramètres pour qu'ils s'appliquent au prochain démarrage du projecteur.

Suivi

Synchronise la fréquence du signal de l'affichage avec la carte graphique. Si l'image semble ne pas être stable ou papillote, utiliser cette fonction pour la corriger.

Fréquence

Changez la fréquence des données d'affichage pour qu'elle corresponde à la fréquence de la carte graphique de votre ordinateur. N'utilisez cette fonction que si l'image semble papilloter verticalement.

Position Horiz.

• Appuyez sur ◀ pour déplacer l'image vers la gauche.
• Appuyez sur ▶ pour déplacer l'image vers la droite.

Position Vert.

• Appuyez sur ◀ pour déplacer l'image vers le bas.
• Appuyez sur ▶ pour déplacer l'image vers le haut.

Quitter

Choisissez "Quitter" pour quitter le menu.

UTILISER LE PROJECTEUR

Menu Image - Avancé - Signal (Video)

IMAGE Avancé : Signal Niveau Blanc 0 ▶ Niveau Noir 0 ▶ IRE 7.5 ▶ ← Quitter

Niveau Blanc

Permet à l'utilisateur de régler le Niveau Blanc lors de la saisie des signaux Vidéo.

Niveau Noir

Permet à l'utilisateur de régler le Niveau Noir lors de la saisie des signaux Vidéo.

IRE

Permet à l'utilisateur de régler la valeur d'IRE lors de la saisie des signaux Vidéo.

Remarque : IRE est uniquement disponible avec le format NTSC.

• Appuyez sur ◀ pour diminuer le montant de couleur dans l'image.
• Appuyez sur ▶ pour augmenter le montant de couleur dans l'image.

Menu Affichage

AFFICHER Format Automatique Zoom 0 Masquage 0 Déplacement image Correction Géométrique Trois dimensions Quitter

Format

Appuyez sur ◀ ou ▶ pour choisir votre format d'image préféré entre les options suivantes :

• XGA : 4:3, 16:9, Natif, Automatique
• 1080p : 4:3, 16:9, LBX, Natif, Automatique
• WUXGA : 4:3, 16:9 ou 16:10, LBX, Natif, Automatique

UTILISER LE PROJECTEUR

À propos des formats :

• 4:3: Ce format est pour des sources d'entrée 4:3.
• 16:9: Ce format est pour des sources d'entrée 16:9, par exemple les HDTV et les DVD améliorés pour TV à grand écran.
• 16:10: Ce format est pour les sources d'entrée 16:10, comme les portables à écran large.
- LBX: Ce format est pour une source de format boîte aux lettres et non 16x9 ainsi que pour les utilisateurs qui utilisent des objectifs 16x9 pour afficher un format d'image de 2,35:1 en utilisant une résolution pleine.
- Natif: Ce format affiche l'image d'origine sans aucune mise à l'échelle.
• Automatique: Sélectionne automatiquement le format d'affichage approprié.

Remarque : Les informations détaillées concernant le mode LBX :

• Certains DVDs au format Boîte à lettres ne sont pas compatibles avec les TVs 16x9. Dans de tels cas, l'image aura l'air incorrecte si affichée en mode 16:9. Pour résoudre ce problème, veuillez essayer d'utiliser le mode 4:3 pour regarder cette sorte de DVDs. Si le contenu n'est pas 4:3, il y aura des barres noires autour de l'image dans l'affichage 16:9. Pour ce type de contenu, vous pouvez utiliser le mode LBX pour remplir l'image sur l'affichage 16:9.
• Si vous utilisez un objectif anamorphique externe, ce mode LBX vous permet également de regarder un contenu 2,35:1 (comprenant les DVD anamorphiques et les films TVHD) dont la largeur anamorphique supportée est améliorée pour l'affichage 16x9 dans une image 2,35:1 large. Dans ce cas, il n'y a pas de barres noires. L'alimentation de la lampe et la résolution verticale sont complètement utilisées.

Table de mise à l'échelle WUXGA (type d'écran 16x10) :

• Prise en charge du type d'écran 16:10 (1920 x 1200), 16:9 (1920 x 1080).
• Lorsque le type d'écran est 16:9, il n'y a aucun format 16 x 10 dans cette condition.
• Lorsque le type d'écran est 16:10, il n'y a aucun format 16 x 9 dans cette condition.
• Si l'utilisateur passe sur auto, le mode d'affichage est modifié automatiquement en même temps.

16 : 10 pour l'écran	480i/p	576i/p	1080i/p	720p	PC
4x3	Mise à l'échelle en 1600x1200.
16x9	Étirer en 1920x1080.
16x10	Mise à l'échelle en 1920x1200.
LBX	Mise à l'échelle en 1920x1440 puis afficher l'image 1920x1200 au centre.
Mode natif	Mappage au centre 1:1.Aucune mise à l'échelle ne sera faite ; la résolution de la projection dépend de la source d'entrée.
Automatique	Si ce format est sélectionné, le type d'écran deviendra automatiquement 16:10 (1920x1200).- Si la source est en 4:3, le type d'écran sera automatiquement redimensionné à 1600x1200.- Si la source est en 16:9, le type d'écran sera automatiquement redimensionné à 1920x1080.- Si la source est en 16:10, le type d'écran sera automatiquement redimensionné à 1920x1200.

UTILISER LE PROJECTEUR

Règle de mappage automatique WUXGA (type d'écran 16x10) :

Automatique	Résolution d'entrée		Automatique/Mise à l'échelle
	Résolution-H	Résolution-V	1920	1200
4:3	640	480	1600	1200
	800	600	1600	1200
	1024	768	1600	1200
	1280	1024	1600	1200
	1400	1050	1600	1200
	1600	1200	1600	1200
Portable large	1280	720	1920	1080
	1280	768	1920	1152
	1280	800	1920	1200
SDTV	720	576	1350	1080
	720	480	1620	1080
HDTV	1280	720	1920	1080
	1920	1080	1920	1080

Table de mise à l'échelle WUXGA (type d'écran 16x9) :

16 : 9 pour l'écran	480i/p	576i/p	1080i/p	720p	PC
4x3	Étirer en 1440x1080.
16x9	Étirer en 1920x1080.
LBX	Étirer en 1920x1440 puis afficher l'image 1920x1080 au centre.
Mode natif	Mappage au centre 1:1.Aucune mise à l'échelle ne sera faite ; la résolution de la projection dépend de la source d'entrée.
Automatique	Si ce format est sélectionné, le type d'écran deviendra automatiquement 16:9 (1920x1080).- Si la source est en 4:3, le type d'écran sera automatiquement redimensionné à 1440x1080.- Si la source est en 16:9, le type d'écran sera automatiquement redimensionné à 1920x1080.- Si la source est en 16:10, le type d'écran sera automatiquement redimensionné à 1920x1200 et une zone de 1920x1080 sera réduite pour l'affichage.

UTILISER LE PROJECTEUR

Règle de mappage automatique WUXGA (type d'écran 16x9) :

Automatique	Résolution d'entrée		Automatique/Mise à l'échelle
	Résolution-H	Résolution-V	1920	1080
4:3	640	480	1440	1080
	800	600	1440	1080
	1024	768	1440	1080
	1280	1024	1440	1080
	1400	1050	1440	1080
	1600	1200	1440	1080
Portable large	1280	720	1920	1080
	1280	768	1800	1080
	1280	800	1728	1080
SDTV	720	576	1350	1080
	720	480	1620	1080
HDTV	1280	720	1920	1080
	1920	1080	1920	1080

Table de mise à l'échelle 1080P (type d'écran 16:9)

16 : 9 pour l'écran	480i/p	576i/p	1080i/p	720p	PC
4x3	Étirer en 1440x1080.
16x9	Étirer en 1920x1080.
LBX	Étirer en 1920x1440 puis afficher l'image 1920x1080 au centre.
Mode natif	Mappage au centre 1:1.Aucune mise à l'échelle ne sera faite ; la résolution de la projection dépend de la source d'entrée.
Automatique	Si ce format est sélectionné, le type d'écran deviendra automatiquement 16:9 (1920x1080).- Si la source est en 4:3, le type d'écran sera automatiquement redimensionné à 1440x1080.- Si la source est en 16:9, le type d'écran sera automatiquement redimensionné à 1920x1080.- Si la source est en 16:10, le type d'écran sera automatiquement redimensionné à 1920x1200 et une zone de 1920x1080 sera réduite pour l'affichage.

Règle de mappage automatique 1080P (type d'écran 16x9) :

Automatique	Résolution d'entrée		Automatique/Mise à l'échelle
	Résolution-H	Résolution-V	1920	1080
4:3	640	480	1440	1080
	800	600	1440	1080
	1024	768	1440	1080
	1280	1024	1440	1080
	1400	1050	1440	1080
	1600	1200	1440	1080
Portable large	1280	720	1920	1080
	1280	768	1800	1080
	1280	800	1728	1080
SDTV	720	576	1350	1080
	720	480	1620	1080
HDTV	1280	720	1920	1080
	1920	1080	1920	1080

UTILISER LE PROJECTEUR

Table de mise à l'échelle XGA (type d'écran 16x9)

16 : 9 pour l'écran	480i/p	576i/p	1080i/p	720p
4x3	Mettre à l'échelle à 1024x768.
16x9	Mettre à l'échelle à 1024x576.
Mode natif	Aucune mise à l'échelle ne sera faite ; la résolution de la projection dépend de la source d'entrée.
Automatique	- Si la source est en 4:3, le type d'écran sera automatiquement redimensionné à 1024x768.- Si la source est en 16:9, le type d'écran sera automatiquement redimensionné à 1024x576.- Si la source est en 15:9, le type d'écran sera automatiquement redimensionné à 1024x614.- Si la source est en 16:10, le type d'écran sera automatiquement redimensionné à 1024x640.

Règle de mappage automatique XGA (type d'écran 16x9) :

Automatique	Résolution d'entrée		Automatique/Mise à l'échelle
	Résolution-H	Résolution-V	1280	768
4:3	640	480	1024	768
	800	600	1024	768
	1024	768	1024	768
	1600	1200	1024	768
Portable large	1280	720	1024	576
	1280	768	1024	614
	1280	800	1024	640
SDTV	720	576	1024	576
	720	480	1024	576
HDTV	1280	720	1024	576
	1920	1080	1024	576

Zoom

• Appuyez sur ◀ pour réduire la taille d'une image.
• Appuyez sur ▶ pour agrandir une image sur l'écran de projection.

Masquage

Utilisez Cacher bord pour éliminer le bruit de codage vidéo sur le bord de la source vidéo.

Remarque :

• Chaque E/S a des réglages différents de "Masquage".
  • "Masquage" et "Zoom" ne peuvent pas être utilisés simultanément.

Déplacement image

Appuyez sur ▶ dans le menu suivant comme ci-dessous puis sur ▲, ▼, ◀ ou ▶ pour sélectionner l'élément.

Déplacement image : 0 : 0

UTILISER LE PROJECTEUR

• H: Appuyez sur ◀▶ pour décaler la position de l'image projetée horizontalement.
• V: Appuyez sur ▲▼ pour décaler l'image projetée verticalement.

Correction Géométrique

• Trapèze H. (Trapèze horizontal) : Appuyez sur ◀▶ pour corriger la distorsion horizontale.
• Trapèze V (Trapèze vertical) : Appuyez sur ▲▼ pour corriger la distorsion verticale.
• Trapèze V. auto: Corrige automatiquement la distorsion trapézoïdale verticale.
  • Quatre coins: Compense la distorsion de l'image en ajustant un coin à la fois.

Quatre coins

1. Utilisez "Menu" pour démarrer.
2. Utilisez le menu "Quatre coins" choisir un coin et appuyez sur "Entrée" pour confirmer.
3. Utilisez ▲▼ ◀▶ pour déplacer l'angle et appuyez sur "Entrée" pour confirmer.

Quatre coins

Remise à zéroRemise à zéro

Choisissez "Oui" pour restaurer les paramètres par défaut de "IMAGE".

Menu Affichage 3D

AFFICHER Mode 3D Arrêt ▶ 3D → 2D 3D ▶ Format 3D Automatique ▶ Invers. Sync 3D Arrêt ▶ ← Quitter

Mode 3D

• Lien DLP: Sélectionnez "Lien DLP" pour utiliser les réglages optimisés pour les lunettes 3D avec Lien DLP.
  • VESA 3D: Sélectionnez "VESA 3D" pour utiliser les réglages optimisés pour les lunettes VESA 3D.
  • Arrêt: Sélectionner "Arrêt" pour désactiver le mode 3D.

UTILISER LE PROJECTEUR

3D->2D

• Trois dimensions: Affiche un signal 3D.
• L (Gauche) : Affiche le cadre gauche du contenu 3D.
• R (Droite) : Affiche le cadre droit du contenu 3D.

Format 3D

• Automatique: Lorsqu'un signal d'identification 3D est détecté, le format 3D est sélectionné automatiquement.
  • SBS: Affiche le signal 3D en format "côte à côte".
  • Haut et bas: Affiche un signal 3D au format "Haut et bas".
  • Superposés: Affiche un signal 3D au format "Superposés".

Remarque :

• "Format 3D" est uniquement pris en charge lors d'une synchronisation 3D en page 68.
• "Format 3D" est uniquement pris en charge lors d'une synchronisation non-HDMI 1.4a 3D.

Invers. Sync 3D

• Appuyez sur " Marche " pour inverser le contenu gauche et droit de l'image.
  • Appuyez sur "Arrêt" pour afficher le contenu par défaut de l'image.

Quitter

Choisissez "Quitter" pour quitter le menu.

Menu Configuration

REGLAGES Langue Français ► Projection ► Type d'écran 16:10 ► Pos. Menu ► Sécurité ► ID Projecteur 0 ► Arrangements audio ► Avancé ► Contrôle Communications HDBaseT ► Réseau ► Quitter

UTILISER LE PROJECTEUR

Langue

Choisissez le menu OSD multilingue. Appuyez sur ▶ dans le sous-menu puis utilisez la touche ▲, ▼, ◀ ou ▶ pour sélectionner votre langue préférée. Appuyez sur " Enter " pour terminer votre sélection.

Langue
English	Nederlands	Čeština	Türkçe
Deutsch	Norsk/Dansk	عربي	فارسی
Français	Polski	繁體中文	Vietnamese
Italiano	Русский	简体中文	Romanian
Español	Suomi	日本語	Indonesian
Português	ελληνικά	한국어	Slovakian
Svenska	Magyar	ไทย	Quitter

Projection

• Avant
C'est la sélection par défaut. L'image est projetée droit sur l'écran.
• Arrière
Quand sélectionnée, l'image apparaîtra renversée.
• Avant Plafond
Quand sélectionnée, l'image tournera à l'envers.
• Arrière Plafond.
Quand sélectionnée, l'image apparaîtra renversée dans la position à l'envers.

Remarque : Le bureau arrière et le plafond arrière doivent être utilisés avec un écran dépoli.

Type d'écran

Choisissez le type d'écran entre 16:10 ou 16:9 (WXGA/WUXGA).

Remarque : "Type d'écran" est uniquement pour WXGA/WUXGA.

Pos. Menu

Choisissez la position du menu sur l'écran d'affichage.

ID Projecteur

La définition ID peut être configurée par menu (plage 0\~99), et permet à l'utilisateur de contrôler un projecteur individuel par RS232.

Contrôle Communications HDBaseT

Le projecteur peut détecter automatiquement le signal Ethernet ou RS232 provenant de l'émetteur HDBaseT fourni. Pour une détection automatique, assurez-vous que le signal correspondant est activé.

Quitter

Choisissez "Quitter" pour quitter le menu.

UTILISER LE PROJECTEUR

Menu Configuration - Sécurité

REGLAGES Sécurité Sécurité Arrêt ▶ Sécurité Horloge ► Changer mot passe ► ← Quitter

Sécurité

• Marche: Choisissez "Marche" pour utiliser la vérification de sécurité lors de la mise sous tension du projecteur.
  • Arrêt: Choisissez "Arrêt" pour pouvoir allumer le projecteur sans vérification du mot de passe.

Sécurité Horloge

Permet de sélectionner la fonction de date (Mois/Jour/Heure) pour définir le nombre d'heures pendant lesquelles le projecteur peut être utilisé. Une fois que le temps s'est écoulé, vous devrez à nouveau entrer votre mot de passe.

Changer mot passe

• Première fois :
1. Appuyez sur la touche "Enter" pour définir le mot de passe.
2. Le mot de passe doit avoir 4 chiffres.
3. Utilisez les touches numériques de la télécommande ou du pavé numérique à l'écran pour saisir votre nouveau mot de passe, puis appuyez sur " Enter " pour confirmer votre mot de passe.
• Changer mot passe:
(Si votre télécommande ne dispose pas de clavier numérique, veuillez utiliser les flèches vers le haut/bas pour changer les chiffres du mot de passe. Appuyez ensuite sur Entrée pour valider)
1. Appuyez "Enter" pour entrer l'ancien mot de passe.
2. Utilisez les touches numériques ou le pavé numérique à l'écran pour saisir votre mot de passe actuel et appuyez sur " Enter " pour confirmer.
3. Entrez le nouveau mot de passe (4 chiffres) en utilisant les boutons à numéros sur la télécommande et ensuite appuyez " Enter " pour confirmer.
4. Saisissez le nouveau mot de passe et ensuite pressez sur la touche "Entrée" pour confirmer.
Lorsque vous entrez un mot de passe incorrect 3 fois de suite, le projecteur s'éteint automatiquement.
Si vous avez oublié votre mot de passe, veuillez contacter votre bureau local pour de l'aide.

Remarque : La valeur par défaut du mot de passe est "1234" (première fois).

Saisir le Code de Sécurité Courant (x4) TÉLÉCOMMANDE * * * * Code sécurité incorrect. Réssayer (dernier essai) 1 2 3 4 5 6 7 8 9 0

UTILISER LE PROJECTEUR

Quitter

Choisissez "Quitter" pour quitter le menu.

Menu Configuration - Arrangements audio

REGLAGES Arrangements audio Haut parleur interne Arrêt ▶ Muet Volume Entrée audio Sortie audio (veille) Arrêt ▶ ← Quitter

Haut parleur interne

Choisir "Marche" ou "Arrêt" pour activer ou désactiver le haut-parleur interne.

Muet

• Choisir "Marche" pour couper le son.
- Choisir "Arrêt" pour allumer le son.

Remarque : La fonction "Muet" affecte le volume du haut-parleur interne et du haut-parleur externe.

Volume

• Appuyez sur ◀ pour diminuer le volume audio ou du micro.
• Appuyez sur ▶ pour augmenter le volume audio ou du micro.

Entrée audio

Les réglages audio par défaut sont sur le panneau arrière du projecteur. Utilisez cette option pour réassigner les entrées audio (1, 2 ou 3) à la source d'image actuelle. Chaque entrée audio peut être assignée à plus d'une source vidéo.

• Val. par défaut : VGA 1 -> Audio 1 ; VGA 2 -> Audio 2
• Audio 1 / 2 : Connexion mini-prise.
- Audio 3 : G/D.

Sortie audio (veille)

Choisissez "Marche" ou "Arrêt" pour activer ou désactiver la sortie audio.

Quitter

Choisissez "Quitter" pour quitter le menu.

UTILISER LE PROJECTEUR

Menu Configuration - Avancé

REGLAGES Avancé Logo Val. par défaut ▶ Capture logo Légendage Arrêt ▶ Sans fil Arrêt ▶ ← Quitter

Logo

Utiliser cette fonction pour régler l'écran de démarrage. Si des changements sont faits, le nouveau réglage ne prendra effet que la prochaine fois que le projecteur est allumé.

• Val. par défaut: L'écran de démarrage par défaut.
• Neutre: Le logo ne s'affiche par sur l'écran de démarrage.
  • Utilisateur: Utilisez l'image stockée provenant de la fonction "Capture logo"

Capture logo

Utilisez pour capturer l'image actuellement affichée à l'écran.

Remarque :

• Pour garantir une bonne capture du logo, assurez-vous que la résolution de l'image à l'écran n'est pas supérieure à la résolution native.
Si la Capture logo échoue toujours, veuillez essayer d'utiliser une image moins détaillée.
- Cette fonction est exclusivement destinée à la capture de logos et non à la capture des images à grande échelle.

Légendage

Le légendage est une version texte de l'audio du programme ou d'autres informations affichées à l'écran. Si le signal d'entrée contient un légendage, vous pouvez activer la fonction et regarder les chaînes. Appuyez sur ◀ ou ▶ pour sélectionner Désactivé, CCI ou CC2.

Sans fil

Choisissez " Marche " ou " Arrêt " pour activer ou désactiver la fonction sans fil.

Quitter

Choisissez "Quitter" pour quitter le menu.

UTILISER LE PROJECTEUR

Menu Configuration - Réseau - LAN Settings

REGLAGES Réseau : Paramètres LAN Etat Réseau Connector Adresse MAC 00:00:33:32:30:01 DHCP Arrêt ▶ Adresse IP 192.168.0.100 ▶ Masque s.-réseau 255.255.255.0 ▶ Passerelle 192.168.0.254 ▶ DNS 192.168.0.51 ▶ ← Quitter

Etat Réseau

Affiche l'état de connexion du réseau (lecture seule).

Adresse MAC

Affiche l'adresse MAC (lecture seule).

DHCP

• Marche: Le projecteur va obtenir une Adresse IP automatiquement depuis votre réseau.
  • Arrêt: Pour attribuer les valeurs pour IP, Masque s.-réseau, Passerelle et DNS manuellement.

Remarque : Le fait de quitter le menu OSD applique automatiquement les valeurs saisies.

Adresse IP

Affiche l'adresse IP.

Masque s.-réseau

Affiche le numéro de masque de sous-réseau.

Passerelle

Affiche la passerelle par défaut du réseau connecté au projecteur.

DNS

Affiche le numéro DNS.

Quitter

Choisissez "Quitter" pour quitter le menu.

Remise à zéro

Choisissez "Oui" pour restaurer les paramètres par défaut de "Réseau".

UTILISER LE PROJECTEUR

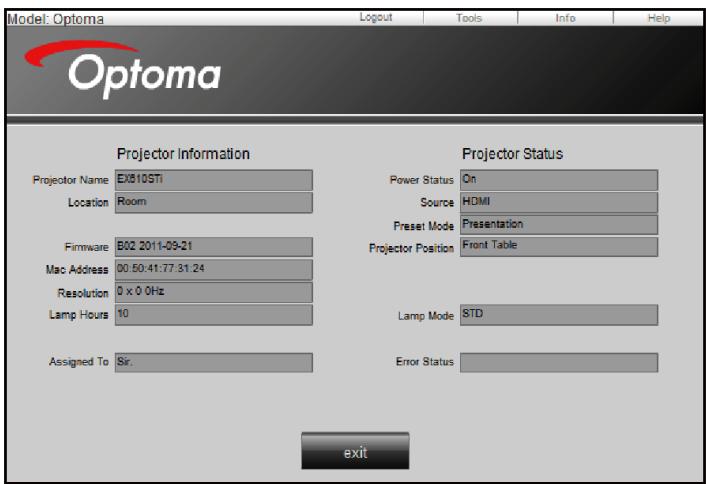

Comment utiliser un navigateur web pour contrôler votre projecteur

1. Activez "Marche" :option DHCP sur le projecteur afin de permettre à un serveur DHCP d'affecter automatiquement une adresse IP.
2. Ouvrez le navigateur Web sur votre PC et saisissez l'adresse IP du projecteur ("Réseau : Paramètres LAN > Adresse IP").
3. Entrez le Nom d'utilisateur et le Mot de passe puis cliquez sur "Connexion". L'interface Web de configuration du projecteur s'ouvre.

Remarque :

• Le nom d'utilisateur et le mot de passe par défaut sont "admin".
• Les étapes de cette section se basent sur le système d'exploitation Windows 7.

Effectuer une connexion directe de votre ordinateur au projecteur\*

1. Activez l'option DHCP " Arrêt " sur le projecteur.
2. Configurez les options Adresse IP, Masque s.-réseau, Passerelle et DNS sur le projecteur ("Réseau : Paramètres LAN").

Adresse IP	192.168.0.100
Masque s.-réseau	255.255.255.0
Passerelle	192.168.0.254
DNS	192.168.0.51

1. Ouvrez la page Centre Réseau et partage sur votre PC, et affectez les mêmes paramètres réseau à votre PC que pour votre projecteur. Cliquez sur "OK" pour enregistrer les paramètres.

1. Ouvrez le navigateur Web sur votre PC et saisissez l'adresse IP affectée à l'étape 3 dans le champ d'URL. Puis appuyez sur la touche " Enter ".

UTILISER LE PROJECTEUR

Menu configuration réseau paramètres de contrôle

REGLAGES Réseau : Paramètres de contrôle Crestron Arrêt ▶ Extron Arrêt ▶ PJ Link Arrêt ▶ AMX Device Discovery Arrêt ▶ Telnet Arrêt ▶ HTTP Arrêt ▶ ← Quitter

Crestron

Utilisez cette fonction pour sélectionner la fonction réseau (port : 41794).

Pour plus d'informations, visitez http://www.crestron.com et www.crestron.com/getroomview.

Extron

Utilisez cette fonction pour sélectionner la fonction réseau (port : 2023).

PJ Link

Utilisez cette fonction pour sélectionner la fonction réseau (port : 4352).

AMX Device Discovery

Utilisez cette fonction pour sélectionner la fonction réseau (port : 9131).

Telnet

Utilisez cette fonction pour sélectionner la fonction réseau (port : 23).

HTTP

Utilisez cette fonction pour sélectionner la fonction réseau (port : 80).

Quitter

Choisissez "Quitter" pour quitter le menu.

UTILISER LE PROJECTEUR

Menu configuration réseau paramètres de contrôle

Fonction LAN RJ45

Pour des raisons de simplicité et de convivialité, le projecteur W320UST fournit plusieurs fonctions de réseau et de gestion à distance. La fonction LAN/RJ45 du projecteur à travers un réseau, comme gérer à distance : Paramètres d'allumage/arrêt, de luminosité et de contraste. Informations d'état du projecteur telles que : Source vidéo, Son-Muet, etc.

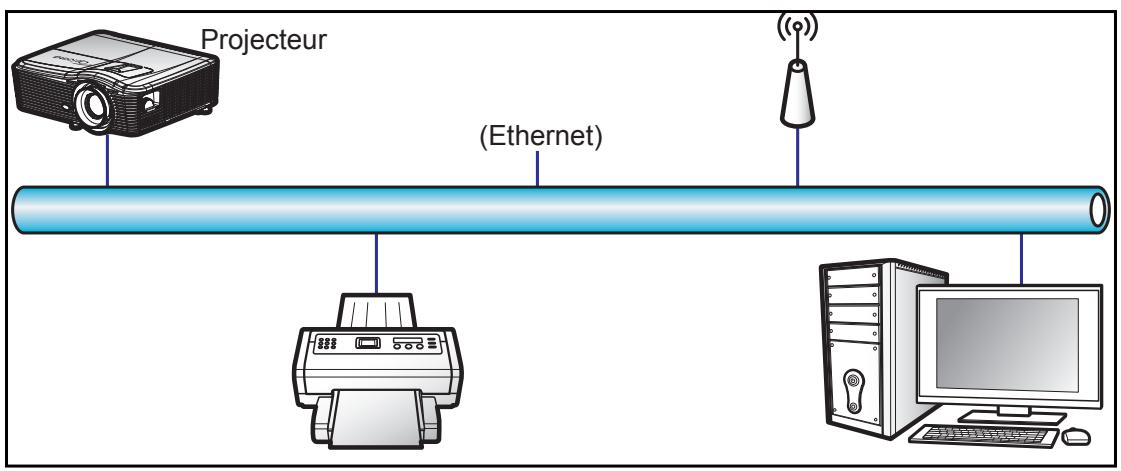

Projecteur (Ethernet)

Fonctionnalités du terminal LAN câblé.

Ce projecteur peut être contrôlé à l'aide d'un PC (portable) ou autre appareil externe via le port LAN/RJ45 et est compatible avec Crestron / Extron / AMX (Device Discovery) / PJLink.

• Crestron est une marque déposée de Crestron Electronics, Inc. aux États-Unis.
  • Extron est une marque déposée de Extron Electronics, Inc aux États-Unis.
  • AMX est une marque déposée de AMX LLC, Inc aux États-Unis.
• PJLink a déposé une demande d'enregistrement de marque commerciale et de logo au Japon, aux États-Unis et d'autres pays en date de JMBIA.

Ce projecteur est pris en charge par les commandes spécifiques du contrôleur Crestron Electronics et logiciel correspondant, comme RoomView®.

http://www.crestron.com/

Ce projecteur est conforme pour prendre en charge les périphériques Extron pour référence.

http://www.extron.com/

Le projecteur est pris en charge par AMX (Device Discovery).

http://www.amx.com/

Ce projecteur prend en charge toutes les commandes de PJLink Classe1 (version 1.00).

http://pjlink.jbmia.or.jp/english/

Pour des informations plus détaillées sur les divers types d'appareils externes pouvant être branchés sur le port LAN/RJ45 et le contrôle à distance du projecteur, ainsi que des informations sur les commandes compatibles avec chaque type d'appareil externe, veuillez contacter le Service d'assistance directement.

UTILISER LE PROJECTEUR

LAN RJ45

1. Branchez un câble RJ45 sur les ports RJ45 du projecteur et du PC (portable).

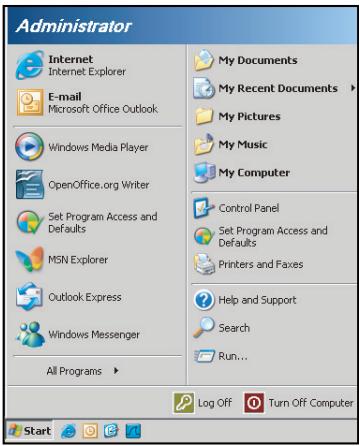

1. Sur le PC (ordinateur portable), sélectionnez Start (Démarrer) > Control Panel (Panneau de configuration) > Network Connections (Connexions réseau).

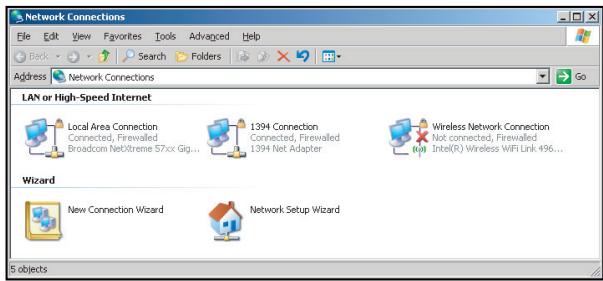

1. Faites un clic droit sur Local Area Connection (Connexion au réseau local), et sélectionnez Property (Propriétés).

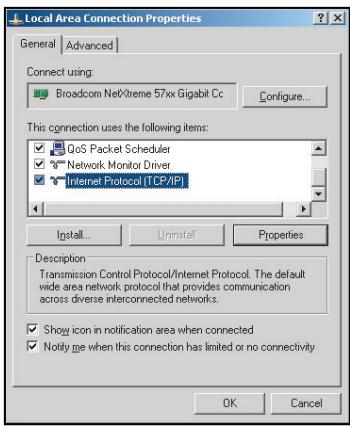

1. Dans la fenêtre Properties (Propriétés), sélectionnez l'onglet General (Général), et sélectionnez Internet Protocol (TCP/IP) (Protocole Internet (TCP/IP)).

5. Cliquez sur "Propriétés".

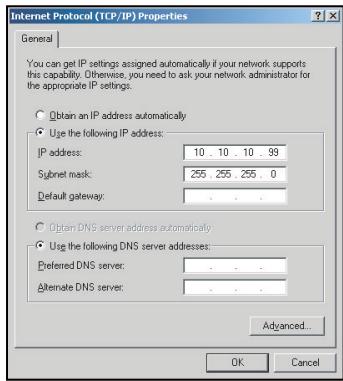

6. Saisissez l'adresse IP et le masque de sous-réseau, puis appuyez sur "OK".

1. Appuyez sur le bouton "Menu" sur le projecteur.
2. Utilisez les touches ◀▶ pour sélectionner REGLAGES > Réseau > Paramètres LAN.

3. Après avoir ouvert les Paramètres réseau, entrez les paramètres suivants :

4. DHCP: Arrêt

5. Adresse IP: 10.10.10.10
   – Masque s.-réseau: 255.255.255.255
6. Passerelle: 0.0.0.0

7. DNS: 0.0.0.0

8. Appuyez sur "Enter" pour confirmer les paramètres.

9. Ouvrez un navigateur Internet, par exemple Microsoft Internet Explorer avec Adobe Flash Player 9.0 ou une version ultérieure installée.
10. Dans la barre d'adresse du projecteur, entrez l'adresse IP : 10.10.10.10.

1. Appuyez sur "Enter".

UTILISER LE PROJECTEUR

Le projecteur est configuré pour une gestion à distance. La fonction LAN/RJ45 s'affiche comme suit :

Page d'informations

Contacter le service d'assistance

HELP DESK Send

UTILISER LE PROJECTEUR

RS232 avec fonction Telnet

Il existe un autre moyen de contrôle RS232 dans le projecteur, appelé, "RS232 via TELNET" pour interface LAN/RJ45.

Guide de mise en route pour "RS232 via Telnet".

• Vérifiez et obtenez l'adresse IP de l'OSD du projecteur.
• Assurez-vous que l'ordinateur portable/le PC peut accéder à la page Web du projecteur.
• Assurez-vous que le "Pare-feu de Windows" est désactivé au cas où la fonction "TELNET" filtre votre ordinateur portable/PC.

1. Saisissez le format de commande comme suit :

– telnet ttt.xxx.yyy.zzz 23 (touche "Entrée" enfoncée)
- (ttt.xxx.yyy.zzz : Adresse-IP du projecteur)

1. Si la connexion Telnet est prête et si l'utilisateur saisit une commande RS232 puis appuie sur la touche "Entrée", la commande RS232 fonctionne.

Spécifications pour "RS232 via TELNET" :

1. Telnet : TCP.
2. Port Telnet : 23 (pour plus de détails, veuillez contacter l'agent ou l'équipe de service).
3. Utilitaire Telnet : Windows "TELNET.exe" (mode console).
4. Déconnexion pour contrôle RS232 via Telnet normalement : Fermez

5. l'utilitaire Windows Telnet directement une fois la connexion TELNET prête.

6. Limitation 1 pour contrôle Telnet : il y a moins de 50 octets pour les charges réseau successives pour l'application de contrôle Telnet.

7. Limitation 2 pour contrôle Telnet :il y a moins de 26 octets pour une commande RS232 complète pour l'application de contrôle Telnet.
8. Limitation 3 pour contrôle Telnet : Le délai minimum pour la commande RS232 suivante doit être plus de 200 (ms).

UTILISER LE PROJECTEUR

Menu Options

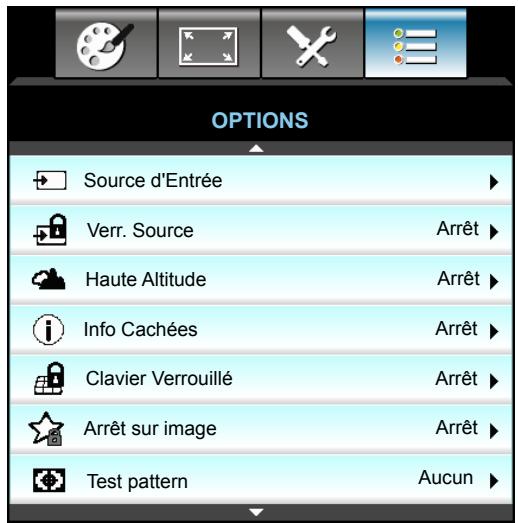

OPTIONS Source d'Entrée Verr. Source Haute Altitude Info Cachées Clavier Verrouillé Arrêt sur image Test pattern Arrêt Arrêt Aucun

Source d'Entrée

Utilisez cette option pour activer ou désactiver les source d'entrée. Appuyez sur ▶ pour entrer dans le sous-menu, puis sélectionnez les sources désirées. Appuyez sur "Entrée" pour terminer votre sélection. Le projecteur ne recherche que les entrées qui sont activées.

Verr. Source

• Marche: Le projecteur recherchera seulement la connexion d'entrée actuelle.
  • Arrêt: Le projecteur recherchera d'autres signaux si le signal d'entrée courant est perdu.

Haute Altitude

Quand "Marche" est sélectionné, les ventilateurs tourneront plus vite. Cette fonctionnalité est utile dans les régions de haute altitude où l'air est raréfié.

Info Cachées

• Marche: Choisissez "Marche" pour masquer le message d'information.
  • Arrêt: Choisissez "Arrêt" pour afficher le message "recherche".

Clavier Verrouillé

Quand la fonction de verrouillage du clavier est sur "Marche", le pavé sera verrouillé, toutefois le projecteur peut être utilisé avec la télécommande. En sélectionnant "Arrêt", vous pourrez réutiliser le pavé.

Arrêt sur image

• Marche: Verrouillez l'ajustement des paramètres de mode d'affichage.
  • Arrêt: Déverrouillez l'ajustement des paramètres de mode d'affichage.

Test pattern

Afficher un pattern de test. Vous pouvez choisir entre Grille, Blanc, Noir et Aucun.

UTILISER LE PROJECTEUR

Menu Options (suite)

OPTIONS Couleur Arr Plan Couleur du Mur Reglages télécommande Relais 12V Bip Avancé Paramètres Lampe

Couleur Arr Plan

Utilisez cette fonctionnalité pour afficher un écran "Noir", "Rouge", "Bleu", "Vert" ou "Blanc" quand aucun signal n'est disponible.

Couleur du Mur

Utilisez cette fonction pour obtenir une image d'écran optimisée en fonction de la couleur des murs. Les options disponibles : "Jaune léger", "Vert léger", "Bleu léger", "Rose" et "Gris". Sélectionnez "Arrêt" pour désactiver cette fonction.

Couleur du Mur Gris

Relais 12V

Réservé IR_IN et détection MASSE

• Arrêt: Choisissez "Arrêt" pour désactiver le déclencheur.
- Marche : Choisissez "Marche" pour activer le déclencheur.

Bip

• Arrêt: Aucun bip sonore n'est audible lorsque vous appuyez sur une touche ou en cas d'erreur.
- Marche : Un bip sonore est audible lorsque vous appuyez sur une touche ou en cas d'erreur.

UTILISER LE PROJECTEUR

Menu Options - Réglages télécommande

OPTIONS Reglages télécommande F1 Format ▶ F2 Info. ▶ F3 Zoom ▶ Fonction IR Marche ▶ Télécommande 00 ▶ ← Quitter

F1

La valeur par défaut est "Test pattern".

F1 ← Test pattern ►

- Appuyez sur ▶ dans le menu suivant puis utilisez ◀ ou ▶ pour sélectionner l'élément "HDMI2", "DP", "VGA2", "S-Video", "Test pattern", "Zoom", "Info" ou "Format".

Remarque : Pour les modèles avec HDBaseT, la valeur par défaut de "F1" est "HDBaseT".

F2

La valeur par défaut est "Zoom".

F2 Zoom

- Appuyez sur ▶ dans le menu suivant puis utilisez ◀ ou ▶ pour sélectionner l'élément "HDMI2", "DP", "VGA2", "S-Video", "Test pattern", "Zoom", "Info" ou "Format".

Remarque : Pour les modèles avec HDBaseT, la valeur par défaut de "F2" est "HDBaseT".

F3

La valeur par défaut est "Info".

F3 Info.

- Appuyez sur ▶ dans le menu suivant puis utilisez ◀ ou ▶ pour sélectionner l'élément "HDMI2", "DP", "VGA2", "S-Video", "Test pattern", "Zoom", "Info" ou "Format".

Remarque : Pour les modèles avec HDBaseT, la valeur par défaut de "F1" est "HDBaseT".

Fonction IR

• Marche: Choisissez "Marche", le projecteur pourra fonctionner avec la télécommande du récepteur IR supérieur ou à l'avant.
• Devant: Choisissez "Devant", le projecteur pourra fonctionner avec la télécommande du récepteur IR avant.
• Haut: Choisissez "Haut", le projecteur pourra fonctionner avec la télécommande du récepteur IR supérieur.
• Arrêt: Choisissez "Arrêt", le projecteur ne pourra pas fonctionner avec la télécommande du récepteur IR supérieur ou à l'avant. En sélectionnant "Arrêt", vous pourrez utiliser les touches du pavé.

UTILISER LE PROJECTEUR

Remarque :

• "Devant" et "Haut" ne peuvent pas être sélectionnés en mode veille.
• Le mode IR peut être modifié en "NVIDIA 3D Vision" une fois implémenté et vérifié par NVIDIA.

Télécommande

- Appuyez sur ▶ pour définir un code de télécommande personnalisé et appuyez sur "Entrée" pour utiliser ce paramètre.

Quitter

Choisissez "Quitter" pour quitter le menu.

Menu Options - Avancé

OPTIONS Avancé Allumage direct Arrêt ▶ Signal marche Arrêt ▶ Arrêt Auto (min) 20 ▶ Sleep Timer (min) 00 ▶ Mode puissance(Veille) Actif ▶ ← Quitter

Allumage direct

Choisissez "Marche" pour activer le mode Allumage Direct. Le projecteur s'allume automatiquement lorsque l'alimentation secteur CA est fournie, sans avoir à appuyer sur le bouton "⏻" sur le panneau de commande du projecteur ou de la télécommande.

Signal marche

Choisissez "Marche" pour activer le mode de puissance signal. Le projecteur s'allume automatiquement lorsqu'un signal est détecté, sans appuyer sur la touche "©" du panneau de commande du projecteur ou de la télécommande.

Arrêt Auto (min)

Règle l'intervalle du décompte. Le compte à rebours débutera lorsqu'il n'y a aucun signal envoyé au projecteur. Le projecteur s'éteindra automatiquement une fois le compte à rebours écoulé (en minutes).

• Appuyez sur ◀ pour diminuer l'intervalle du minuteur.
• Appuyez sur ▶ pour augmenter l'intervalle du minuteur.

Remarque :

• La minuterie de veille sera réinitialisée à zéro après la mise hors tension du projecteur.
• Le projecteur s'éteindra automatiquement une fois le compte à rebours écoulé.

Sleep Timer (min)

Règle l'intervalle du décompte. Le compte à rebours débutera/ qu'il y ait un signal ou non envoyé au projecteur. Le projecteur s'éteindra automatiquement une fois le compte à rebours écoulé (en minutes).

• Appuyez sur ◀ pour diminuer l'intervalle du minuteur.
• Appuyez sur ▶ pour augmenter l'intervalle du minuteur.

UTILISER LE PROJECTEUR

Remarque :

• Cochez l'option "Toujours allumé" pour désactiver la mise hors tension automatique.

Mode puissance(Veille)

• Actif: Choisissez "Actif" pour revenir à la veille normale.
• Eco.: Choisissez "Eco." pour éviter de gaspiller du courant < 0,5 W.

Quitter

Choisissez "Quitter" pour quitter le menu.

Remarque : "Signal marche" et "Mode puissance(Veille)" sont des fonctionnalités optionnelles selon le modèle et la région.

UTILISER LE PROJECTEUR

Menu Options - Paramètres Lampe

OPTIONS Paramètres Lampe Heures lampe 00 Rappel de Lampe Arrêt ▶ Mode de la lampe Puissance ▶ Puissance 100% ▶ Mise à zéro lampe ▶ Quitter

Heures lampe

Affiche la durée de projection.

Rappel de Lampe

Choisissez cette fonction pour faire apparaître ou masquer le message d'avertissement lorsque le message de changement de lampe s'affiche.

Le message apparaîtra 30 heures avant la fin de sa durée de vie.

Mode de la lampe

• Lumineux: Choisissez "Lumineux" pour augmenter la luminosité.
- Eco.: Choisissez "Eco." pour atténuer la lampe du projecteur, ce qui baissera la consommation de courant et prolongera la durée de vie de la lampe.
- Puissance: Choisissez cette option si vous souhaitez définir les paramètres d'alimentation du projecteur manuellement.

Remarque :

• Lorsque la température ambiante est supérieure à 40°C pendant l'utilisation, le projecteur permutera automatiquement à Eco.
  • "Mode de la lampe" cette option peut être réglée indépendamment pour les modes 2D et 3D.

Puissance

Réglez l'alimentation du projecteur manuellement. Les options disponibles comprennent 100 %, 95 %, 90 %, 85 % et 80 %.

Mise à zéro lampe

Remet à zéro le décompte des heures de vie de la lampe après l'avoir remplacée.

Quitter

Choisissez "Quitter" pour quitter le menu.

Menu Options

OPTIONS Paramètres optionnels filtre Informations Remise à zéro Quitter

UTILISER LE PROJECTEUR

Informations

Afficher les informations du projecteur.

Informations
NumérodeSérie		xxxxxxxxx
Versionfirmware	Principal	C01
	MCU	C01
	LAN	C01
Source signal (en cours)		VGA 1
Résolution		1280x800
FréquensedeRafraîchissement		60.00 Hz
Heures lampe
	Lumineux	0 H
	Eco.	0 H
	Puissance	0 H
Heures filtre		0 H
ID Projecteur		0
Télécommande		0
Codetélécommande(actif)		0
Adresse IP		192.168.1.1
Etat Réseau		Connector

Quitter

Choisissez "Quitter" pour quitter le menu.

Remise à zéro

Choisissez "Oui" pour restaurer les paramètres par défaut de "FILTRE OPTIONNEL".

Menu Options - Paramètres du filtre optionnel

OPTIONS Paramètres optionnels filtre Heures d'utilisation filtre 500 Filtre optionnel installé Oui ► Rappel filtre 1000h ► Remise à zéro filtre ► ← Quitter

Filtre optionnel installé

• Oui : Affiche un message d'avertissement après 500 heures d'utilisation.
• Non : Désactive le message d'avertissement.

Remarque : "Heures d'utilisation filtre / Rappel filtre / Remise à zéro filtre" n'apparaît que lorsque la valeur de "Filtre optionnel installé" est "Oui".

Heures d'utilisation filtre

Affiche la durée de filtre.

Rappel filtre

Choisissez cette fonction pour faire apparaître ou masquer le message d'avertissement lorsque le message de filtre modifié s'affiche. (Réglage d'usine : 500 heures).

Remise à zéro filtre

Remettez à zéro le compteur du filtre à poussière après l'avoir remplacé ou nettoyé.

Quitter

Choisissez "Quitter" pour quitter le menu.

UTILISER LE PROJECTEUR

Menu 3D

1. Allumez le projecteur.
2. Connectez votre source 3D. Par exemple lecteur de Blu-ray 3D, console de jeux, PC, décodeur, etc.
3. Assurez-vous d'avoir inséré du contenu 3D ou sélectionné le canal 3D.
4. Pour allumer les lunettes 3D. Consultez le manuel de l'utilisateur des lunettes 3D pour découvrir leur fonctionnement.
5. Votre projecteur affichera automatiquement de la 3D depuis un Blu-ray 3D. Pour la 3D via un décodeur ou un PC, vous devrez régler les paramètres dans le menu 3D.

Pour la 3D via Blu-ray

La 3D sera automatiquement affichée. En fonction des lunettes 3D que vous avez, vous devrez sélectionner DLP Link ou VESA dans le menu. Les lunettes VESA sont fournies avec un émetteur qui doit être branché sur le port de synchronisation 3D du projecteur. Veuillez consulter la page 41.

• Menu > "AFFICHER" > "Trois dimensions" > "Mode 3D" > "Lien DLP"
• Menu > "AFFICHER" > "Trois dimensions" > "Mode 3D" > "VESA 3D"

Pour la 3D via un PC ou décodeur

La 3D ne sera pas affichée automatiquement. En fonction du contenu 3D, l'image sera affichée soit côte à côte, soit en haut et en bas. Consultez le tableau suivant pour plus de détails.

		Haut et bas
		Haut et bas

Haut et bas

Haut et bas

• Pour des images côte à côte, sélectionnez "SBS" dans le menu. Menu > "AFFICHER" > "Trois dimensions" > "Format 3D" > "SBS".
• Pour les images en haut et en bas, sélectionnez "Haut et bas" dans le menu. Menu > "AFFICHER" > "Trois dimensions" > "Format 3D" > "Haut et bas".

Si l'image 3D ne semble pas correcte, vous pourriez aussi avoir à régler l'inversion de synchronisation 3D. Activez-la si l'image semble bizarre. Menu > "AFFICHER" > "Trois dimensions" > "Invers. Sync 3D" > "Marche".

Remarque : Si l'entrée vidéo est en 2D normal, veuillez appuyer sur "Format 3D " et passer sur" Automatique ". Si le mode "SBS" est actif, le contenu vidéo 2D ne s'affiche pas correctement. Revenez à la valeur "Automatique" si la 3D via un PC ne fonctionne qu'avec certaines résolutions. Vérifiez la liste de compatibilité en page 68.

ENTRETIEN

Remplacement de la lampe

Le projecteur détectera automatiquement la durée de vie de la lampe. Lorsque la lampe atteint presque la fin de sa durée de vie, vous verrez un message d'avertissement.

Avertissement Lampe Durée de vie de la lampe expirée.

Une fois que vous voyez ce message, veuillez contacter votre revendeur régional ou le centre de service pour changer la lampe le plus rapidement possible. Assurez-vous que le projecteur a refroidi pendant au moins 30 minutes avant de changer la lampe.

CAUTION! HIGH TEMPERATURE COOL FOR 30 MINUTES. HIGH PRESSURE LAMP MAY EXPLODE IF IMPROPERLY HANDED. REFER TO LAMP REPLACEMENT INSTRUCTIONS.DISCONNECT POWER BEFORE CHANGING LAMP. ATTENTION: A HAUTES TEMPERATURES REFROIDISSEZ PENDANT 30 MINUTES. Les lampes à haute pression peuvent exploser si elles sont mal utilisées. Confier l'entretien à une personne qualifiée. COUPERLE COURANT AVANT DEREMPLACERLE LAMPES.

Avertissement : Pour un montage au plafond, prenez des précautions lorsque vous ouvrez le panneau d'accès à la lampe. Il est conseillé de porter des lunettes de sécurité lorsque vous changez l'ampoule pour un montage au plafond. "Des précautions doivent être obligatoirement prises afin d'éviter à des pièces desserrées de tomber du projecteur."

Avertissement : Le compartiment de la lampe est chaud! Laissez-le refroidir avant de changer la lampe!

Avertissement : Pour réduire les risques de blessures corporelles, ne faites pas tomber le module de la lampe et ne touchez pas l'ampoule de la lampe. L'ampoule risque de se briser et de provoquer des blessures si elle tombe.

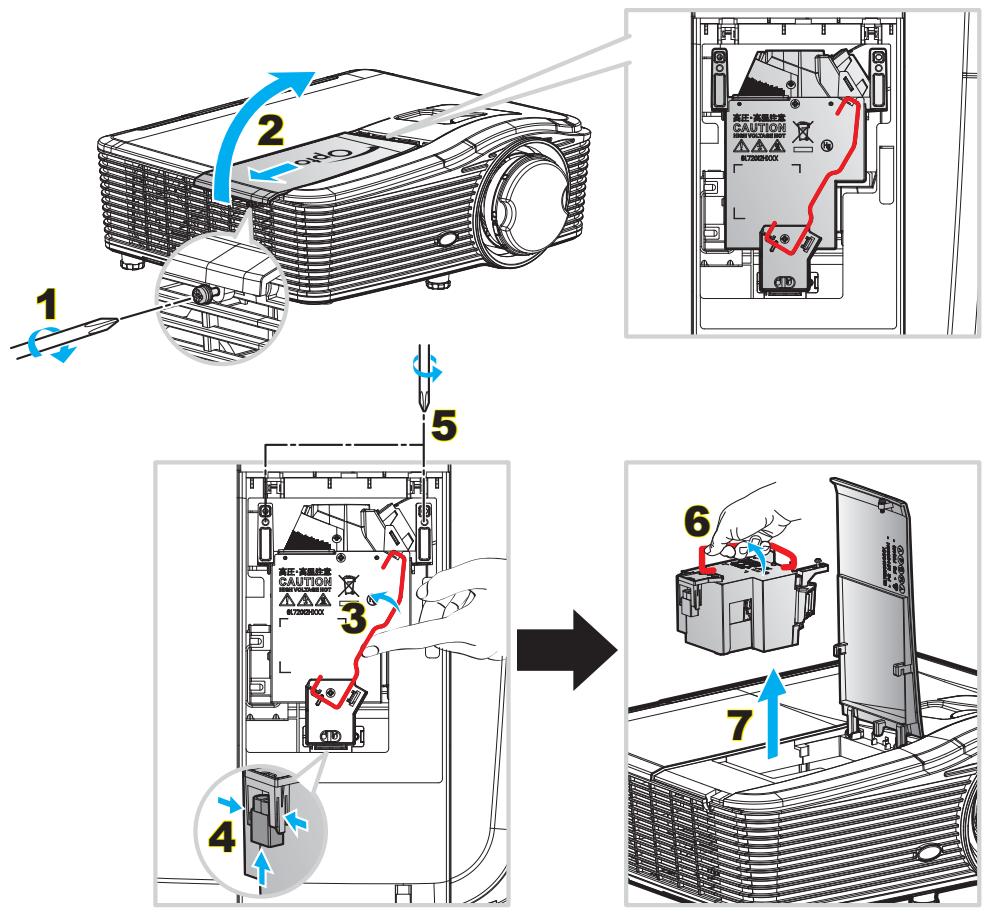

Remplacement de la lampe (suite)

1. Mettez le projecteur hors tension en appuyant sur le bouton "∅" de la télécommande ou sur le pavé numérique du projecteur.
2. Laissez le projecteur refroidir pendant au moins 30 minutes.
3. Débranchez le cordon d'alimentation.
4. Revissez la vis du couvercle. 1
5. Ouvrez le couvercle. 2
6. Levez la poignée de la lampe. 3
7. Appuyez sur les deux côtés puis soulevez et enlevez le cordon de la lampe. 4
8. Dévissez la vis sur le module de la lampe. 5
9. Soulevez la lampe avec la poignée 6 et enlevez le module de la lampe doucement et délicatement. 7
10. Pour replacer le module de la lampe, suivez les étapes précédentes dans l'ordre inverse.
11. Allumez le projecteur et réinitialisez le minuteur de la lampe.
12. Mise à zéro lampe : (i) Appuyez sur "Menu" → (ii) Sélectionnez "OPTIONS" → (iii) Sélectionnez "Paramètres Lampe" → (iv) Sélectionnez "Mise à zéro lampe" → (v) Sélectionnez "Oui".

Remarque :

• Les vis du couvercle de la lampe et de la lampe ne peuvent pas être enlevées.
• Le projecteur ne peut pas être tourné si le couvercle de la lampe n'a pas été remis sur le projecteur.
- Ne touchez aucune partie en verre de la lampe. Les huiles de la peau peuvent endommager la lampe. Utilisez un chiffon sec pour nettoyer le module de la lampe s'il a été touché par accident.

ENTRETIEN

Nettoyer le filtre à poussière

Retrait du couvercle du filtre à poussière

Procédure :

ATTENTION : Pour éviter tout dommage, vous devez tenir le couvercle du filtre à poussière avec vos deux mains en le retirant.

1. Placez le bout de vos index sous le bord inférieur du couvercle du filtre à poussière.
2. Avec l'index et le pouce de vos deux mains, tenez fermement le couvercle du filtre à poussière.
3. Déplacez légèrement le couvercle du filtre à poussière vers la gauche et vers la droite pour le libérer des loquets du boîtier. Puis retirez-le.

Installer le filtre à poussière

Procédure :

1. Installez les trous de guidage du filtre à poussière sur les goupilles de guidage du couvercle du filtre à poussière.
2. Installez l'assemblage du couvercle du filtre à poussière sur le boîtier.

Remarque : Les filtres à poussière sont uniquement requis/fournis dans les régions poussiéreuses.

ENTRETIEN

Nettoyer le filtre à poussière

Nous conseillons de nettoyer le filtre à poussière tous les trois mois ; nettoyez-le plus souvent si le projecteur est utilisé dans un environnement poussiéreux.

Procédure :

1. Mettez le projecteur hors tension en appuyant sur le bouton "∅" de la télécommande ou sur le pavé du projecteur.
2. Débranchez le cordon d'alimentation.
3. Enlevez le filtre à poussière lentement et délicatement.
4. Nettoyez ou remplacez le filtre à poussière.
5. Pour installer le filtre à poussière, suivez les étapes précédentes dans l'ordre inverse.

Résolutions compatibles

Compatibilité HDMI

B0/Timing établi	B0/Timing standard	B0/Timing détaillé	B1/Mode vidéo	B1/Timing détaillé
720x400@70Hz	XGA :	Timing natif :	640x480p@60Hz	1366x768@60Hz
640x480@60Hz	1440x900@60Hz	XGA : 1024x768@60Hz	720x480p@60Hz	1920x1080@60Hz
640x480@67Hz	1024x768@120Hz	1080P : 1920x1080@60Hz	1280x720p@60Hz	1920x1200@60Hz (RB)
640x480@72Hz	1280x800@60Hz	WUXGA : 1920x1200@60Hz (RB)	1920x1080i@60Hz
640x480@75Hz	1280x1024@60Hz		720(1440)x480i@60Hz
800x600@56Hz	1680x1050@60Hz		1920x1080p@60Hz
800x600@60Hz	1280x720@60Hz		720x576p@50Hz
800x600@72Hz	1280x720@120Hz		1280x720p@50Hz
800x600@75Hz	1600x1200@60Hz		1920x1080i@50Hz
832x624@75Hz	1080P/WUXGA :		720(1440)x576i@50Hz
1024x768@60Hz	1280x720@60Hz		1920x1080p@50Hz
1024x768@70Hz	1280x800@60Hz		1920x1080p@24Hz
1024x768@75Hz	1280 x1024@60Hz		1920x1080p@30Hz
1280x1024@75Hz	1400x1050@60Hz
1152x870@75Hz	1600x1200@60Hz
	1440x900@60Hz
	1280x720@120Hz
	1024x768@120Hz

INFORMATIONS SUPPLÉMENTAIRES

Compatibilité analogique VGA

B0/Timing établi	B0/Timing standard	B0/Timing détaillé	B1/Mode vidéo	B1/Timing détaillé
720x400@70Hz	XGA :	Timing natif :		1366x768@60Hz
640x480@60Hz	1440x900@60Hz	XGA : 1024x768@60Hz		1920x1080@60Hz
640x480@67Hz	1024x768@120Hz	1080P : 1920x1080@60Hz		1920x1200@60Hz (RB)
640x480@72Hz	1280x800@60Hz	WUXGA : 1920x1200@60Hz(RB)
640x480@75Hz	1280x1024@60Hz
800x600@56Hz	1680x1050@60Hz
800x600@60Hz	1280x720@60Hz
800x600@72Hz	1280x720@120Hz
800x600@75Hz	1600x1200@60Hz
832x624@75Hz	1080P/WUXGA :
1024x768@60Hz	1280x720@60Hz
1024x768@70Hz	1280x800@60Hz
1024x768@75Hz	1280x1024@60Hz
1280x1024@75Hz	1400x1050@60Hz
1152x870@75Hz	1600x1200@60Hz
	1440x900@60Hz
	1280x720@120Hz
	1024x768@120Hz

Compatibilité numérique Display Port

B0/Timing établi	B0/Timing standard	B0/Timing détaillé	B1/Mode vidéo	B1/Timing détaillé
720x400@70Hz	XGA :	Timing natif :	640x480p@60Hz	1366x768@60Hz
640x480@60Hz	1440x900@60Hz	XGA : 1024x768@60Hz	720x480p@60Hz	1920x1080@60Hz
640x480@67Hz	1024x768@120Hz	1080P : 1920x1080@60Hz	1280x720p@60Hz	1920x1200@60Hz
640x480@72Hz	1280x800@60Hz	WUXGA : 1920x1200@60Hz (RB)	1920x1080i@60Hz
640x480@75Hz	1280x1024@60Hz		720(1440)x480i@60Hz
800x600@56Hz	1680x1050@60Hz		1920x1080p@60Hz
800x600@60Hz	1280x720@60Hz		720x576p@50Hz
800x600@72Hz	1280x720@120Hz		1280x720p@50Hz
800x600@75Hz	1600x1200@60Hz		1920x1080i@50Hz
832x624@75Hz	1080P/WUXGA :		720(1440)x576i@50Hz
1024x768@60Hz	1280x720@60Hz		1920x1080p@50Hz
1024x768@70Hz	1280x800@60Hz		1920x1080p@24Hz
1024x768@75Hz	1280x1024@60Hz		1920x1080p@30Hz
1280x1024@75Hz	1400x1050@60Hz
1152x870@75Hz	1600x1200@60Hz
	1440x900@60Hz
	1280x720@120Hz
	1024x768@120Hz

INFORMATIONS SUPPLÉMENTAIRES

Compatibilité vidéo True 3D

Résolution d'entrée	Entrée 3D HDMI 1.4a	Synchronisation d'entrée
		1280x720P@50Hz	Haut et bas
		1280x720P@60Hz	Haut et bas
		1280x720P@50Hz	Encapsulage de trame
		1280x720P@60Hz	Encapsulage de trame
		1920x1080i@50 Hz	Côte à côte (Moitié)
		1920x1080i@60 Hz	Côte à côte (Moitié)
		1920x1080p@24 Hz	Haut et bas
		1920x1080p@24 Hz	Encapsulage de trame
	HDMI 1.3	1920x1080i@50Hz	Côte à côte (Moitié)	Mode SBS allumé
		1920x1080i@60Hz
		1280x720P@50Hz
		1280x720P@60Hz
		1920x1080i@50Hz	Haut et bas	Mode TAB allumé
		1920x1080i@60Hz
		1280x720P@50Hz
		1280x720P@60Hz
		480i	HQFS	Le format 3D est Superposés

Taille d'image et distance de projection

(WUXGA)

Taille d'image souhaitée						Distance de projection (C)
Diagonale		Largeur		Hauteur		Large		Tele
m	pouce	m	pouce	m	pouce	m	pied	m	pied
0,76	30	0,65	25,44	0,4	15,9	\	\	1,4	4,59
0,91	36	0,78	30,53	0,48	19,08	\	\	1,7	5,58
1,02	40	0,86	33,92	0,54	21,2	1,0	3,28	1,8	5,91
1,27	50	1,08	42,4	0,67	26,5	1,3	4,27	2,3	7,55
1,52	60	1,29	50,88	0,81	31,8	1,5	4,92	2,8	9,19
1,78	70	1,51	59,36	0,94	37,1	1,8	5,91	3,2	10,50
2,03	80	1,72	67,84	1,08	42,4	2,1	6,89	3,7	12,14
2,29	90	1,94	76,32	1,21	47,7	2,3	7,55	4,1	13,45
2,54	100	2,15	84,8	1,35	53	2,6	8,53	4,6	15,09
3,05	120	2,58	101,76	1,62	63,6	3,1	10,17	5,5	18,04
3,81	150	3,23	127,2	2,02	79,5	3,9	12,80	6,9	22,64
4,57	180	3,88	152,64	2,42	95,4	4,6	15,09	8,3	27,23
5,08	200	4,31	169,6	2,69	106	5,2	17,06	9,2	30,18
6,35	250	5,38	212	3,37	132,5	6,4	21,00	11,5	37,73
7,62	300	6,46	254,4	4,04	159	7,7	25,26	13,8	45,28

INFORMATIONS SUPPLÉMENTAIRES

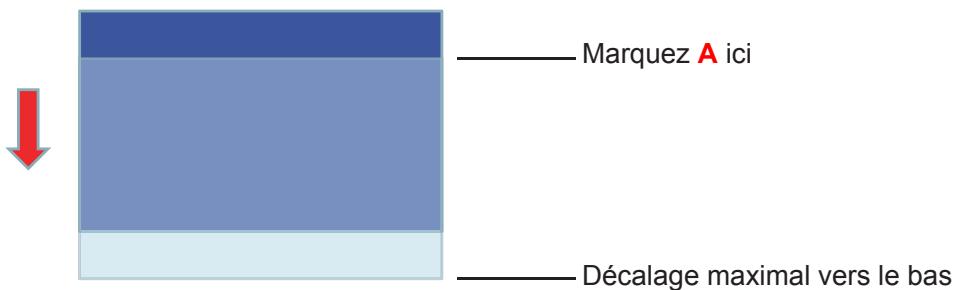

Plage de décalage de l'objectif
Centrer objectif PJ au sommet de l'image				Plage de décalage de l'image
Verticale + (Max) (A)	Verticale - (Min) (B)	Plage verticale au centre du décalage horizontal (D) = (A) - (B)	Plage verticale à 1 % Position horizontale	Horizontale + (Droite)	Horizontale - (Gauche)
48,5	40,4	8,1	7,2	6,5	6,5
58,2	48,5	9,7	8,6	7,8	7,8
64,6	53,9	10,8	9,7	8,6	8,6
80,8	67,3	13,5	12,1	10,8	10,8
96,9	80,8	16,2	14,6	12,9	12,9
113,1	94,2	18,9	16,9	15,1	15,1
129,2	107,7	21,5	19,4	17,2	17,2
145,4	121,2	24,2	21,8	19,4	19,4
161,5	134,6	26,9	24,3	21,5	21,5
193,9	161,5	32,3	29,2	25,9	25,9
242,3	201,9	40,4	36,4	32,3	32,3
290,8	242,3	48,5	43,6	38,8	38,8
323,1	269,2	53,9	48,4	43,1	43,1
403,9	336,6	67,3	60,7	53,9	53,9
484,6	403,9	80,8	72,7	64,6	64,6

Remarque :

• Les valeurs de décalage vertical de l'objectif sont toujours calculées depuis le centre de l'objectif de projection. Par conséquent, la distance de 5,2 cm (2,05 pouces) de la base jusqu'au centre de l'objectif de projection doit être ajoutée à chaque valeur de décalage vertical de l'objectif.
  • Le rapport de zoom est 1,8 x.

(1080P)

Taille d'image souhaitée						Distance de projection (C)
Diagonale		Largeur		Hauteur		Large		Tele
m	pouce	m	pouce	m	pouce	m	pied	m	pied
0,76	30	0,66	26,15	0,37	14,71	\	\	1,4	4,59
0,91	36	0,80	31,38	0,45	17,65	1,0	3,28	1,7	5,58
1,02	40	0,89	34,86	0,5	19,6	1,1	3,61	1,9	6,23
1,27	50	1,11	43,58	0,62	24,5	1,3	4,27	2,4	7,87
1,52	60	1,33	52,29	0,75	29,4	1,6	5,25	2,8	9,19
1,78	70	1,55	61,01	0,87	34,3	1,9	6,23	3,3	10,83
2,03	80	1,77	69,73	1	39,2	2,1	6,89	3,8	12,47
2,29	90	1,99	78,44	1,12	44,1	2,4	7,87	4,2	13,78
2,54	100	2,21	87,16	1,25	49	2,6	8,53	4,7	15,42
3,05	120	2,66	104,59	1,49	58,8	3,2	10,50	5,7	18,70
3,81	150	3,32	130,74	1,87	73,5	4,0	13,12	7,1	23,29
4,57	180	3,98	156,88	2,24	88,2	4,8	15,75	8,5	27,89
5,08	200	4,43	174,32	2,49	98,1	5,3	17,39	9,4	30,84
6,35	250	5,53	217,89	3,11	122,6	6,6	21,65	11,8	38,71
7,62	300	6,64	261,47	3,74	147,1	7,9	25,92	14,1	46,26

INFORMATIONS SUPPLÉMENTAIRES

Plage de décalage de l'objectif
Centrer objectif PJ au sommet de l'image				Plage de décalage de l'image
Verticale + (Max) (A)	Verticale - (Min) (B)	Plage verticale au centre du décalage horizontal (D) = (A) - (B)	Plage verticale à 1 % Position horizontale	Horizontale + (Droite)	Horizontale - (Gauche)
48,6	39,2	9,3	8,3	6,6	6,6
58,3	47,1	11,2	10,1	8,0	8,0
64,8	52,3	12,5	11,3	8,9	8,9
80,9	65,4	15,6	14,0	11,1	11,1
97,1	78,5	18,7	16,9	13,3	13,3
113,3	91,5	21,8	19,6	15,5	15,5
129,5	104,6	24,9	22,5	17,7	17,7
145,7	117,7	28,0	25,2	19,9	19,9
161,9	130,8	31,1	28,1	22,1	22,1
194,3	156,9	37,4	33,5	26,6	26,6
242,8	196,1	46,7	42,1	33,2	33,2
291,4	235,4	56,0	50,4	39,9	39,9
323,8	261,5	62,3	56,0	44,3	44,3
404,7	326,9	77,8	70,0	55,4	55,4
485,7	392,3	93,4	84,2	66,4	66,4

Remarque :

• Les valeurs de décalage vertical de l'objectif sont toujours calculées depuis le centre de l'objectif de projection. Par conséquent, la distance de 5,2 cm (2,05 pouces) de la base jusqu'au centre de l'objectif de projection doit être ajoutée à chaque valeur de décalage vertical de l'objectif.
  • Le rapport de zoom est 1,8 x.

(WXGA)

Taille d'image souhaitée						Distance de projection (C)
Diagonale		Largeur		Hauteur		Large		Tele
m	pouce	m	pouce	m	pouce	m	pied	m	pied
0,76	30	0,65	25,44	0,4	15,9	/	/	1,4	4,59
0,91	36	0,78	30,53	0,48	19,08	1,0	3,28	1,7	5,58
1,02	40	0,86	33,92	0,54	21,2	1,1	3,61	1,9	6,23
1,27	50	1,08	42,4	0,67	26,5	1,4	4,59	2,4	7,87
1,52	60	1,29	50,88	0,81	31,8	1,6	5,25	2,9	9,51
1,78	70	1,51	59,36	0,94	37,1	1,9	6,23	3,4	11,15
2,03	80	1,72	67,84	1,08	42,4	2,2	7,22	3,9	12,80
2,29	90	1,94	76,32	1,21	47,7	2,4	7,87	4,3	14,11
2,54	100	2,15	84,8	1,35	53	2,7	8,86	4,8	15,75
3,05	120	2,58	101,76	1,62	63,6	3,2	10,50	5,8	19,03
3,81	150	3,23	127,2	2,02	79,5	4,1	13,45	7,2	23,62
4,57	180	3,88	152,64	2,42	95,4	4,9	16,08	8,7	28,54
5,08	200	4,31	169,6	2,69	106	5,4	17,72	9,6	31,50
6,35	250	5,38	212	3,37	132,5	6,8	22,31	12,0	39,37
7,62	300	6,46	254,4	4,04	159	8,1	26,57	14,4	47,24

INFORMATIONS SUPPLÉMENTAIRES

Plage de décalage de l'objectif
Centrer objectif PJ au sommet de l'image				Plage de décalage de l'image
Verticale + (Max) (A)	Verticale - (Min) (B)	Plage verticale au centre du décalage horizontal (D) = (A) - (B)	Plage verticale à 1 % Position horizontale	Horizontale + (Droite)	Horizontale - (Gauche)
50,5	42,4	8,1	7,2	6,5	6,5
60,6	50,9	9,7	8,6	7,8	7,8
67,3	56,5	10,8	9,7	8,6	8,6
84,1	70,7	13,5	12,1	10,8	10,8
101,0	84,8	16,2	14,6	12,9	12,9
117,8	99,0	18,8	16,9	15,1	15,1
134,6	113,1	21,5	19,4	17,2	17,2
151,5	127,2	24,2	21,8	19,4	19,4
168,3	141,4	26,9	24,3	21,5	21,5
201,9	169,6	32,3	29,2	25,9	25,9
252,4	212,0	40,4	36,4	32,3	32,3
302,9	254,4	48,5	43,6	38,8	38,8
336,6	282,7	53,9	48,4	43,1	43,1
420,7	353,4	67,3	60,7	53,9	53,9
504,8	424,1	80,8	72,7	64,6	64,6

Remarque :

• Les valeurs de décalage vertical de l'objectif sont toujours calculées depuis le centre de l'objectif de projection. Par conséquent, la distance de 5,2 cm (2,05 pouces) de la base jusqu'au centre de l'objectif de projection doit être ajoutée à chaque valeur de décalage vertical de l'objectif.
  • Le rapport de zoom est 1,8 x.

(XGA)

Taille d'image souhaitée						Distance de projection (C)
Diagonale		Largeur		Hauteur		Large		Tele
m	pouce	m	pouce	m	pouce	m	pied	m	pied
0,76	30	0,61	24	0,46	18	\	\	1,3	4,27
1,02	40	0,81	32	0,61	24	1,0	3,28	1,8	5,91
1,27	50	1,02	40	0,76	30	1,3	4,27	2,2	7,22
1,52	60	1,22	48	0,91	36	1,5	4,92	2,7	8,86
1,78	70	1,42	56	1,07	42	1,8	5,91	3,1	10,17
2,03	80	1,63	64	1,22	48	2,0	6,56	3,6	11,81
2,29	90	1,83	72	1,37	54	2,3	7,55	4,0	13,12
2,54	100	2,03	80	1,52	60	2,5	8,20	4,5	14,76
3,05	120	2,44	96	1,83	72	3,0	9,84	5,4	17,72
3,81	150	3,05	120	2,29	90	3,8	12,47	6,7	21,98
4,57	180	3,66	144	2,74	108	4,5	14,76	8,1	26,57
5,08	200	4,06	160	3,05	120	5,0	16,40	9,0	29,53
6,35	250	5,08	200	3,81	150	6,3	20,67	11,2	36,75
7,62	300	6,10	240	4,57	180	7,6	24,93	13,5	44,29

INFORMATIONS SUPPLÉMENTAIRES

Plage de décalage de l'objectif
Centrer objectif PJ au sommet de l'image				Plage de décalage de l'image
Verticale + (Max) (A)	Verticale - (Min) (B)	Plage verticale au centre du décalage horizontal (D) = (A) - (B)	Plage verticale à 1 % Position horizontale	Horizontale + (Droite)	Horizontale - (Gauche)
48,0	43,4	4,6	4,1	6,1	6,1
64,0	57,9	6,1	5,5	8,1	8,1
80,0	72,4	7,6	6,8	10,2	10,2
96,0	86,9	9,1	8,2	12,2	12,2
112,0	101,4	10,7	9,6	14,2	14,2
128,0	115,8	12,2	11,0	16,3	16,3
144,0	130,3	13,7	12,3	18,3	18,3
160,0	144,8	15,2	13,7	20,3	20,3
192,0	173,7	18,3	16,5	24,4	24,4
240,0	217,2	22,9	20,6	30,5	30,5
288,0	260,6	27,4	24,7	36,6	36,6
320,0	289,6	30,5	27,5	40,6	40,6
400,1	362,0	38,1	34,3	50,8	50,8
480,1	434,3	45,7	41,1	61,0	61,0

Remarque :

• Les valeurs de décalage vertical de l'objectif sont toujours calculées depuis le centre de l'objectif de projection. Par conséquent, la distance de 5,2 cm (2,05 pouces) de la base jusqu'au centre de l'objectif de projection doit être ajoutée à chaque valeur de décalage vertical de l'objectif.
  • Le rapport de zoom est 1,8 x.

H Mur V+ V- A B 5,2 cm W1 Base 1. Centre de l'objectif de projection. 2. L'image projetée lorsque le décalage de C

1. Centre de l'objectif de projection.

2. L'image projetée lorsque le décalage de l'objectif est à la position la plus élevée.

3. Plage de décalage horizontal : 10 % H.

4. Plage de décalage vertical : 20% V.

INFORMATIONS SUPPLÉMENTAIRES

Définir la position centrale de décalage de l'objectif

Centre du décalage horizontal de l'objectif

1. Ajustez le décalage vertical jusqu'à ce que l'image atteigne la fin de la plage en bas.

Bas

1. Ajustez le décalage horizontal jusqu'à ce que l'image atteigne la fin de la plage à gauche.

Décalage maximal vers la gauche

Marquez A ici

1. Ajustez le décalage horizontal jusqu'à ce que l'image atteigne la fin de la plage à droite.

Décalage maximal vers la droite

Marquez B ici

INFORMATIONS SUPPLÉMENTAIRES

1. Mesurez la distance entre les marques A et B, puis divisez-la par 2 et replacez l'image au milieu de A/B en partant de la gauche. L'image sera au centre du décalage horizontal.

A B Décalage total = distance entre A et B Centre = A/B

Centre du décalage vertical de l'objectif

1. L'image doit se trouver au centre de son décalage horizontal avant d'ajuster l'image sur son centre vertical.

1. Ajustez le décalage vertical jusqu'à ce que l'image atteigne la fin de la plage en bas.

Marquez A ici Décalage maximal vers le bas

1. Ajustez le décalage vertical jusqu'à ce que l'image atteigne la fin de la plage en haut.

Marquez B ici Décalage maximal vers le haut

INFORMATIONS SUPPLÉMENTAIRES

1. Mesurez la distance entre les marques A et B, puis divisez-la par 2 et replacez l'image au milieu de A/B avec cette valeur en partant du bas. L'image sera au centre du décalage vertical.

Centre = A/B B Décalage total = distance entre A et B A

INFORMATIONS SUPPLÉMENTAIRES

Dimensions du projecteur et installation au plafond

1. Pour éviter d'endommager votre projecteur, veuillez utiliser le kit de fixation au plafond d'Optoma.
2. Si vous souhaitez utiliser un autre dispositif de fixation au plafond, assurez-vous que les vis utilisées pour fixer le projecteur au support sont conformes aux spécifications suivantes :

• Type de vis : M4*3

• Longueur minimale de la vis : 10mm

Objectif 62,35 81,02 129,47 294,43 423,90 100,00 100,00 70,46 185,00 330,91 Unité :mm

Remarque : Veuillez noter que tout dommage résultant d'une mauvaise installation annulera la garantie.

Avertissement :

• Si vous achetez une monture de plafond chez une autre société, veuillez vous assurer d'utiliser la taille de vis correcte. La taille de vis dépendra de l'épaisseur de la plaque de montage.
  • Assurez-vous de garder au moins 10 cm d'écart entre le plafond et le bas du projecteur.
  • Eviter d'installer le projecteur près d'une source chaude.

INFORMATIONS SUPPLÉMENTAIRES

Liste des Fonctions du Protocole RS232

Débit en bauds : 9600

Bits de Données : 8

Code ASCII

Parité : Aucun

Bits d'Arrêt : 1

Contrôle de Flux : Aucun

UART16550 FIFO : Désactiver

Retour Projecteur (Avec succès) : P

Retour Projecteur (Échec) : F

XX=01-99, ID du projecteur, XX=00 désigne tous les projecteurs

Remarque : Un suit toutes les commandes ASCII, 0D est le code HEX pour en code ASCII.

SEND to projector
232 ASCII Code	HEX Code	Function	Description
~XX00 1	7E 30 30 30 30 20 31 0D	Power ON
~XX00 0	7E 30 30 30 30 20 30 0D	Power OFF	(0/2 for backward compatible)
~XX00 1	7E 30 30 30 30 20 31 20	Power ON with Password	~nnnn = ~0000 (a=7E 30 30 30 30)
~nnnn	a 0D		~9999 (a=7E 39 39 39 39)
~XX01 1	7E 30 30 30 31 20 31 0D	Resync
~XX02 1	7E 30 30 30 32 20 31 0D	AV Mute	On
~XX02 0	7E 30 30 30 32 20 30 0D		Off (0/2 for backward compatible)
~XX03 1	7E 30 30 30 33 20 31 0D	Mute	On
~XX03 2	7E 30 30 30 33 20 30 0D		Off (0/2 for backward compatible)
~XX04 1	7E 30 30 30 34 20 31 0D	Freeze
~XX04 0	7E 30 30 30 34 20 30 0D	Unfreeze	(0/2 for backward compatible)
~XX05 1	7E 30 30 30 35 20 31 0D	Zoom Plus
~XX06 1	7E 30 30 30 36 20 31 0D	Zoom Minus
~XX12 1	7E 30 30 31 32 20 31 0D	Direct Source Commands	HDMI1
~XX12 15	7E 30 30 31 32 20 31 35 0D		HDMI2
~XX12 20	7E 30 30 31 32 20 32 30 0D		Displayport
~XX12 5	7E 30 30 31 32 20 35 0D		VGA1
~XX12 8	7E 30 30 31 32 20 38 0D		VGA1 Component
~XX12 6	7E 30 30 31 32 20 36 0D		VGA2
~XX12 13	7E 30 30 31 32 20 31 33 0D		VGA2 Component
~XX12 9	7E 30 30 31 32 20 39 0D		S-Video
~XX12 10	7E 30 30 31 32 20 31 30 0D		Video
~XX12 21	7E 30 30 31 32 20 32 31 0D		HDBaseT (only exists in "T" SKU)
~XX20 1	7E 30 30 32 30 20 31 0D	Display Mode	Presentation
~XX20 2	7E 30 30 32 30 20 32 0D		Bright
~XX20 3	7E 30 30 32 30 20 33 0D		Movie
~XX20 4	7E 30 30 32 30 20 34 0D		sRGB
~XX20 5	7E 30 30 32 30 20 35 0D		User
~XX20 7	7E 30 30 32 30 20 37 0D		Blackboard
~XX20 13	7E 30 30 32 30 20 31 33 0D		DICOM SIM.
~XX20 9	7E 30 30 32 30 20 39 0D		3D
~XX21 n	7E 30 30 32 31 20 a 0D	Brightness	n = -50 (a=2D 35 30) ~ 50 (a=35 30)
~XX22 n	7E 30 30 32 32 20 a 0D	Contrast	n = -50 (a=2D 35 30) ~ 50 (a=35 30)
~XX23 n	7E 30 30 32 33 20 a 0D	Sharpness	n = 1 (a=31) ~ 15 (a=31 35)
~XX45 n	7E 30 30 34 34 20 a 0D	Color (Saturation)	n = -50 (a=2D 35 30) ~ 50 (a=35 30)
~XX44 n	7E 30 30 34 35 20 a 0D	Tint	n = -50 (a=2D 35 30) ~ 50 (a=35 30)
~XX34 n	7E 30 30 33 34 20 a 0D	BrilliantColorTM	n = 1 (a=31) ~ 10 (a=31 30)
~XX35 1	7E 30 30 33 35 20 31 0D	Gamma	Film
~XX35 3	7E 30 30 33 35 20 33 0D		Graphics
~XX35 7	7E 30 30 33 35 20 37 0D		2.2
~XX35 5	7E 30 30 33 35 20 35 0D		1.8
~XX35 6	7E 30 30 33 35 20 36 0D		2.0
~XX35 8	7E 30 30 33 35 20 38 0D		2.6
~XX35 10	7E 30 30 33 35 20 31 30 0D		Blackboard
~XX35 11	7E 30 30 33 35 20 31 31 0D		DICOM

INFORMATIONS SUPPLÉMENTAIRES

SEND to projector

232 ASCII Code	HEX Code	Function	Description
~XX36 4	7E 30 30 33 36 20 34 0D	Color Temp.	Warm
~XX36 1	7E 30 30 33 36 20 31 0D		Standard
~XX36 2	7E 30 30 33 36 20 32 0D		Cool
~XX36 3	7E 30 30 33 36 20 33 0D		Cold
~XX37 1	7E 30 30 33 37 20 31 0D	Color Space	Auto
~XX37 2	7E 30 30 33 37 20 32 0D		RGB\ RGB(0-255)
~XX37 3	7E 30 30 33 37 20 33 0D		YUV
~XX37 4	7E 30 30 33 37 20 34 0D		RGB(16 - 235)
~XX24 n	7E 30 30 32 34 20 a 0D	RGB Gain/Bias	Red Gain	n = -50 (a=2D 35 30) ~ 50 (a=35 30)
~XX25 n	7E 30 30 32 35 20 a 0D		Green Gain	n = -50 (a=2D 35 30) ~ 50 (a=35 30)
~XX26 n	7E 30 30 32 36 20 a 0D		Blue Gain	n = -50 (a=2D 35 30) ~ 50 (a=35 30)
~XX27 n	7E 30 30 32 37 20 a 0D		Red Bias	n = -50 (a=2D 35 30) ~ 50 (a=35 30)
~XX28 n	7E 30 30 32 38 20 a 0D		Green Bias	n = -50 (a=2D 35 30) ~ 50 (a=35 30)
~XX29 n	7E 30 30 32 39 20 a 0D		Blue Bias	n = -50 (a=2D 35 30) ~ 50 (a=35 30)
~XX517 1	7E 30 30 35 31 37 20 31 0D	RGB Gain/Bias Reset	Rese
~XX509	7E 30 30 35 30 39 20 0D	Image Settings Reset	Reset
~XX327 n	7E 30 30 33 32 37 20 a 0D	Color Matching	Red Hue	n = -50 (a=2D 35 30) ~ 50 (a=35 30)
~XX333 n	7E 30 30 33 33 33 20 a 0D		Red Saturation	n = -50 (a=2D 35 30) ~ 50 (a=35 30)
~XX339 n	7E 30 30 33 33 39 20 a 0D		Red Gain	n = -50 (a=2D 35 30) ~ 50 (a=35 30)
~XX328 n	7E 30 30 33 32 38 20 a 0D		Green Hue	n = -50 (a=2D 35 30) ~ 50 (a=35 30)
~XX334 n	7E 30 30 33 33 34 20 a 0D		Green Saturation	n = -50 (a=2D 35 30) ~ 50 (a=35 30)
~XX340 n	7E 30 30 33 34 30 20 a 0D		Green Gain	n = -50 (a=2D 35 30) ~ 50 (a=35 30)
~XX329 n	7E 30 30 33 32 39 20 a 0D		Blue Hue	n = -50 (a=2D 35 30) ~ 50 (a=35 30)
~XX335 n	7E 30 30 33 33 35 20 a 0D		Blue Saturation	n = -50 (a=2D 35 30) ~ 50 (a=35 30)
~XX341 n	7E 30 30 33 34 31 20 a 0D		Blue Gain	n = -50 (a=2D 35 30) ~ 50 (a=35 30)
~XX330 n	7E 30 30 33 33 30 20 a 0D		Cyan Hue	n = -50 (a=2D 35 30) ~ 50 (a=35 30)
~XX336 n	7E 30 30 33 33 36 20 a 0D		Cyan Saturation	n = -50 (a=2D 35 30) ~ 50 (a=35 30)
~XX342 n	7E 30 30 33 34 32 20 a 0D		Cyan Gain	n = -50 (a=2D 35 30) ~ 50 (a=35 30)
~XX331 n	7E 30 30 33 33 31 20 a 0D		Yellow Hue	n = -50 (a=2D 35 30) ~ 50 (a=35 30)
~XX337 n	7E 30 30 33 33 37 20 a 0D		Yellow Saturation	n = -50 (a=2D 35 30) ~ 50 (a=35 30)
~XX343 n	7E 30 30 33 34 33 20 a 0D		Yellow Gain	n = -50 (a=2D 35 30) ~ 50 (a=35 30)
~XX332 n	7E 30 30 33 33 32 20 a 0D		Magenta Hue	n = -50 (a=2D 35 30) ~ 50 (a=35 30)
~XX338 n	7E 30 30 33 33 38 20 a 0D		Magenta Saturation	n = -50 (a=2D 35 30) ~ 50 (a=35 30)
~XX344 n	7E 30 30 33 34 34 20 a 0D		Magenta Gain	n = -50 (a=2D 35 30) ~ 50 (a=35 30)
~XX345 n	7E 30 30 33 34 35 20 a 0D	White	Red	n = -50 (a=2D 35 30) ~ 50 (a=35 30)
~XX346 n	7E 30 30 33 34 36 20 a 0D		Green	n = -50 (a=2D 35 30) ~ 50 (a=35 30)
~XX347 n	7E 30 30 33 34 37 20 a 0D		Blue	n = -50 (a=2D 35 30) ~ 50 (a=35 30)
~XX215 1	7E 30 30 32 31 35 20 31 0D	Reset
~XX73 n	7E 30 30 37 33 20 a 0D	Signal (RGB)	Frequency	n = -5 (a=2D 35) ~ 5 (a=35) By signal
~XX91 1	7E 30 30 39 31 20 31 0D		Automatic	On
~XX91 0	7E 30 30 39 31 20 30 0D			Off (0/2 for backward compatible)
~XX74 n	7E 30 30 37 34 20 a 0D		Phase	n = 0 (a=30) ~ 31 (a=33 31) By signal
~XX75 n	7E 30 30 37 35 20 a 0D		H. Position	n = -5 (a=2D 35) ~ 5 (a=35) By timing
~XX76 n	7E 30 30 37 36 20 a 0D		V. Position	n = -5 (a=2D 35) ~ 5 (a=35) By timing
~XX200 n	7E 30 30 32 30 30 20 a 0D	Signal(Video)	White Level	n = 0 (a=30) ~ 31 (a=33 31)
~XX201 n	7E 30 30 32 30 31 20 a 0D		Black Level	n = -5 (a=2D 35) ~ 5 (a=35)
~XX204 1	7E 30 30 32 30 30 24 20 31 0D		0 IRE
~XX204 0	7E 30 30 32 30 30 24 20 30 0D		7.5 IRE
~XX60 1	7E 30 30 36 30 20 31 0D	Format	4:3
~XX60 2	7E 30 30 36 30 20 32 0D		16:9
~XX60 3	7E 30 30 36 30 20 33 0D		16:10(WUXGA)

INFORMATIONS SUPPLÉMENTAIRES

SEND to projector
232 ASCII Code	HEX Code	Function	Description
~XX60 5	7E 30 30 36 30 20 35 0D		LBX
~XX60 6	7E 30 30 36 30 20 36 0D		Native
~XX60 7	7E 30 30 36 30 20 37 0D		Auto
~XX61 n	7E 30 30 36 31 20 a 0D	Edge mask	n = 0 (a=30) ~ 10 (a=31 30)
~XX62 n	7E 30 30 36 32 20 a 0D	Zoom	n = -5 (a=2D 35) ~ 25 (a=32 35)
~XX63 n	7E 30 30 36 33 20 a 0D	H Image Shift	n = -100 (a=2D 31 30 30) ~ 100 (a=31 30 30)
~XX64 n	7E 30 30 36 34 20 a 0D	V Image Shift	n = -100 (a=2D 31 30 30) ~ 100 (a=31 30 30)
~XX65 n	7E 30 30 36 35 20 a 0D	H Keystone	n = -30 (a=2D 33 30) ~ 30 (a=33 30)
~XX66 n	7E 30 30 36 36 20 a 0D	V Keystone	n = -30 (a=2D 33 30) ~ 30 (a=33 30)
~XX69 1	7E 30 30 36 39 20 31 0D	Auto V.Keystone	On
~XX69 0	7E 30 30 36 39 20 30 0D	Auto V. Keystone	Off
~XX59 1	7E 30 30 35 39 20 31 0D	Four corners (Top-Left)	Right+
~XX59 2	7E 30 30 35 39 20 32 0D		Left+
~XX59 3	7E 30 30 35 39 20 33 0D		Up+
~XX59 4	7E 30 30 35 39 20 34 0D		Down+
~XX59 5	7E 30 30 35 39 20 35 0D	(Top-Right)	Right+
~XX59 6	7E 30 30 35 39 20 36 0D		Left+
~XX59 7	7E 30 30 35 39 20 37 0D		Up+
~XX59 8	7E 30 30 35 39 20 38 0D		Down+
~XX59 9	7E 30 30 35 39 20 39 0D	(Bottom-Left)	Right+
~XX59 10	7E 30 30 35 39 20 31 30 0D		Left+
~XX59 11	7E 30 30 35 39 20 31 31 0D		Up+
~XX59 12	7E 30 30 35 39 20 31 32 0D		Down+
~XX59 13	7E 30 30 35 39 20 31 33 0D	(Bottom-Right)	Right+
~XX59 14	7E 30 30 35 39 20 31 34 0D		Left+
~XX59 15	7E 30 30 35 39 20 31 35 0D		Up+
~XX59 16	7E 30 30 35 39 20 31 36 0D		Down+
~XX516	7E 30 30 35 31 36 20 0D	Four corners reset	Reset
~XX506 0	7E 30 30 35 30 36 20 30 0D	Wall Color	Off
~XX506 2	7E 30 30 35 30 36 20 32 0D		Light Yellow
~XX506 3	7E 30 30 35 30 36 20 33 0D		Light Green
~XX506 4	7E 30 30 35 30 36 20 34 0D		Light Blue
~XX506 5	7E 30 30 35 30 36 20 35 0D		Pink
~XX506 6	7E 30 30 35 30 36 20 36 0D		Gray
~XX230 1	7E 30 30 32 33 30 20 31 0D	3D Mode	DLP-Link
~XX230 3	7E 30 30 32 33 30 20 31 0D		VESA 3D
~XX230 0	7E 30 30 32 33 30 20 30 0D		Off (0/2 for backward compatible)
~XX400 0	7E 30 30 34 30 30 20 30 0D	3D->2D	3D
~XX400 1	7E 30 30 34 30 30 20 31 0D		L
~XX400 2	7E 30 30 34 30 30 20 32 0D		R
~XX405 0	7E 30 30 34 30 35 20 30 0D	3D Format	Auto
~XX405 1	7E 30 30 34 30 35 20 31 0D		SBS
~XX405 2	7E 30 30 34 30 35 20 32 0D		Top and Bottom
~XX405 3	7E 30 30 34 30 35 20 33 0D		Frame sequential
~XX231 0	7E 30 30 32 33 31 20 30 0D	3D Sync Invert	On
~XX231 1	7E 30 30 32 33 31 20 31 0D	3D Sync Invert	Off
~XX70 1	7E 30 30 37 30 20 31 0D	Language	English
~XX70 2	7E 30 30 37 30 20 32 0D		German
~XX70 3	7E 30 30 37 30 20 33 0D		French
~XX70 4	7E 30 30 37 30 20 34 0D		Italian
~XX70 5	7E 30 30 37 30 20 35 0D		Spanish
~XX70 6	7E 30 30 37 30 20 36 0D		Portuguese
~XX70 7	7E 30 30 37 30 20 37 0D		Polish
~XX70 8	7E 30 30 37 30 20 38 0D		Dutch
~XX70 9	7E 30 30 37 30 20 39 0D		Swedish

INFORMATIONS SUPPLÉMENTAIRES

SEND to projector
232 ASCII Code	HEX Code	Function	Description
~XX70 10	7E 30 30 37 30 20 31 30 0D		Norwegian/Danish
~XX70 11	7E 30 30 37 30 20 31 31 0D		Finnish
~XX70 12	7E 30 30 37 30 20 31 32 0D		Greek
~XX70 13	7E 30 30 37 30 20 31 33 0D		Traditional Chinese
~XX70 14	7E 30 30 37 30 20 31 34 0D		Simplified Chinese
~XX70 15	7E 30 30 37 30 20 31 35 0D		Japanese
~XX70 16	7E 30 30 37 30 20 31 36 0D		Korean
~XX70 17	7E 30 30 37 30 20 31 37 0D		Russian
~XX70 18	7E 30 30 37 30 20 31 38 0D		Hungarian
~XX70 19	7E 30 30 37 30 20 31 39 0D		Czechoslovak
~XX70 20	7E 30 30 37 30 20 32 30 0D		Arabic
~XX70 21	7E 30 30 37 30 20 32 31 0D		Thai
~XX70 22	7E 30 30 37 30 20 32 32 0D		Turkish
~XX70 23	7E 30 30 37 30 20 32 33 0D		Farsi
~XX70 25	7E 30 30 37 30 20 32 33 0D		Vietnamese
~XX70 26	7E 30 30 37 30 20 32 33 0D		Indonesian
~XX70 27	7E 30 30 37 30 20 32 33 0D		Romanian
~XX71 1	7E 30 30 37 31 20 31 0D	Projection	Front-Desktop
~XX71 2	7E 30 30 37 31 20 32 0D		Rear-Desktop
~XX71 3	7E 30 30 37 31 20 33 0D		Front-Ceiling
~XX71 4	7E 30 30 37 31 20 34 0D		Rear-Ceiling
~XX90 1	7E 30 30 39 30 20 31 0D	Screen Type (WXGA/WUXGA)	16:10
~XX90 0	7E 30 30 39 31 20 30 0D		16:9
~XX72 1	7E 30 30 37 32 20 31 0D	Menu Location	Top Left
~XX72 2	7E 30 30 37 32 20 32 0D		Top Right
~XX72 3	7E 30 30 37 32 20 33 0D		Centre
~XX72 4	7E 30 30 37 32 20 34 0D		Bottom Left
~XX72 5	7E 30 30 37 32 20 35 0D		Bottom Right
~XX77 n	7E 30 30 37 37 20 aabbcc 0D	Security	Security Timer Month/Day/Hour n = mm/dd/hhmm= 00 (aa=30 30) ~ 12 (aa=31 32)dd = 00 (bb=30 30) ~ 30 (bb=33 30)hh= 00 (cc=30 30) ~ 24 (cc=32 34)
~XX78 1	7E 30 30 37 38 20 31 0D	Security	On
~XX78 0	7E 30 30 37 38 20 30 20		Off (0/2 for backward compatible)
~nnnn	a 0D		~nnnn = ~0000 (a=7E 30 30 30 30)~9999 (a=7E 39 39 39)
~XX79 n	7E 30 30 37 39 20 a 0D	Projector ID	n = 00 (a=30 30) ~ 99 (a=39 39)
~XX310 0	7E 30 30 33 31 30 20 30 0D	Internal Speaker	Off
~XX310 1	7E 30 30 33 31 30 20 31 0D		On
~XX80 1	7E 30 30 38 30 20 31 0D	Mute	On
~XX80 0	7E 30 30 38 30 20 30 0D		Off (0/2 for backward compatible)
~XX81 n	7E 30 30 38 31 20 a 0D	Volume(Audio)
~XX93 n	7E 30 30 39 33 20 a 0D	Volume(Mic)
~XX89 0	7E 30 30 38 39 20 30 0D	Audio Input	Default
~XX89 1	7E 30 30 38 39 20 31 0D		Audio1
~XX89 3	7E 30 30 38 39 20 33 0D		Audio2
~XX89 4	7E 30 30 38 39 20 34 0D		Audio3
~XX82 1	7E 30 30 38 32 20 31 0D	Logo	Default
~XX82 2	7E 30 30 38 32 20 32 0D		User
~XX82 3	7E 30 30 38 32 20 33 0D		Neutral
~XX83 1	7E 30 30 38 33 20 31 0D	Logo Capture
~XX88 0	7E 30 30 38 38 20 30 0D	Closed Captioning	Off
~XX88 1	7E 30 30 38 38 20 31 0D		cc1
~XX88 2	7E 30 30 38 38 20 32 0D		cc2
~XX521 0	7E 30 30 35 32 31 20 30 0D	Wireless	Off (0/2 for backward compatible)
~XX521 1	7E 30 30 35 32 31 20 31 0D	Wireless	On
~XX454 0	7E 30 30 34 35 34 20 300D	Crestron	Off

INFORMATIONS SUPPLÉMENTAIRES

SEND to projector
232 ASCII Code	HEX Code	Function	Description
~XX454 1	7E 30 30 34 35 34 20 31 0D		On
~XX455 0	7E 30 30 34 35 35 20 30 0D	Extron	Off
~XX455 1	7E 30 30 34 35 35 20 31 0D		On
~XX456 0	7E 30 30 34 35 36 20 30 0D	PJLink	Off
~XX456 1	7E 30 30 34 35 36 20 31 0D		On
~XX457 0	7E 30 30 34 35 37 20 30 0D	AMX Device Discovery	Off
~XX457 1	7E 30 30 34 35 37 20 31 0D		On
~XX458 0	7E 30 30 34 35 38 20 30 0D	Telnet	Off
~XX458 1	7E 30 30 34 35 38 20 31 0D		On
~XX459 0	7E 30 30 34 35 38 20 30 0D	HTTP	Off
~XX459 1	7E 30 30 34 35 38 20 31 0D		On
~XX39 1	7E 30 30 33 39 20 31 0D	Input Source	HDMI1
~XX39 7	7E 30 30 33 39 20 37 0D		HDMI2
~XX39 15	7E 30 30 33 39 20 31 35 0D		Displayport
~XX39 5	7E 30 30 33 39 20 35 0D		VGA1
~XX39 6	7E 30 30 33 39 20 36 0D		VGA2
~XX39 9	7E 30 30 33 39 20 39 0D		S-Video
~XX39 10	7E 30 30 33 39 20 31 30 0D		Video
~XX100 1	7E 30 30 31 30 30 20 31 0D	Source Lock	On
~XX100 0	7E 30 30 31 30 30 20 30 0D		Off (0/2 for backward compatible)
~XX101 1	7E 30 30 31 30 31 20 31 0D	High Altitude	On
~XX101 0	7E 30 30 31 30 31 20 30 0D		Off (0/2 for backward compatible)
~XX102 1	7E 30 30 31 30 32 20 31 0D	Information Hide	On
~XX102 0	7E 30 30 31 30 32 20 30 0D		Off (0/2 for backward compatible)
~XX103 1	7E 30 30 31 30 33 20 31 0D	Keypad Lock	On
~XX103 0	7E 30 30 31 30 33 20 30 0D		Off (0/2 for backward compatible)
~XX348 1	7E 30 30 33 34 38 20 31 0D	Display Mode Lock	On
~XX348 0	7E 30 30 33 34 38 20 30 0D		Off (0/2 for backward compatible)
~XX195 0	7E 30 30 31 39 35 20 30 0D	Test Pattern	None
~XX195 1	7E 30 30 31 39 35 20 31 0D		Grid
~XX195 2	7E 30 30 31 39 35 20 32 0D		White Pattern
~XX104 1	7E 30 30 31 30 34 20 31 0D	Background Color	Blue
~XX104 2	7E 30 30 31 30 34 20 32 0D		Black
~XX104 3	7E 30 30 31 30 34 20 33 0D		Red
~XX104 4	7E 30 30 31 30 34 20 34 0D		Green
~XX104 5	7E 30 30 31 30 34 20 35 0D		White
~XX11 0	7E 30 30 31 31 20 30 0D	IR Function	Off
~XX11 1	7E 30 30 31 31 20 31 0D		On
~XX11 2	7E 30 30 31 31 20 32 0D		Front
~XX11 3	7E 30 30 31 31 20 33 0D		Top
~XX350 n	7E 30 30 33 35 30 20 a 0D	Remote Code	n = 00 (a=30 30) ~ 99 (a=39 39)
~XX192 0	7E 30 30 31 39 32 20 30 0D	12V Trigger	Off
~XX192 1	7E 30 30 31 39 32 20 31 0D		On
~XX105 1	7E 30 30 31 30 35 20 31 0D	Advanced	Direct Power On On
~XX105 0	7E 30 30 31 30 35 20 30 0D		Off (0/2 for backward compatible)
~XX113 0	7E 30 30 31 31 33 20 30 0D		Signal Power On Off
~XX113 1	7E 30 30 31 31 33 20 31 0D		On
~XX106 n	7E 30 30 31 30 36 20 a 0D		Auto Power Off (min) n = 0 (a=30) ~ 180 (a=31 38 30) (5 minutes for each step).
~XX107 n	7E 30 30 31 30 37 20 a 0D		Sleep Timer (min) n = 0 (a=30) ~ 990 (a=39 39 30) (10 minutes for each step).
~XX507 1	7E 30 30 35 30 37 20 31 0D		Sleep Timer Repeat On
~XX507 0	7E 30 30 35 30 37 20 30 0D		Off
~XX114 1	7E 30 30 31 31 34 20 31 0D		Power Mode(Standby) Eco.(<=0.5W)
~XX114 0	7E 30 30 31 31 34 20 30 0D		Active (0/2 for backward compatible)

INFORMATIONS SUPPLÉMENTAIRES

SEND to projector
232 ASCII Code	HEX Code	Function	Description
~XX109 1	7E 30 30 31 30 39 20 31 0D	Lamp Reminder	On
~XX109 0	7E 30 30 31 30 39 20 30 0D		Off (0/2 for backward compatible)
~XX110 1	7E 30 30 31 31 30 20 31 0D	Lamp Mode	Bright
~XX110 2	7E 30 30 31 31 30 20 32 0D		Eco
~XX110 5	7E 30 30 31 31 30 20 35 0D		Power
~XX326 0	7E 30 30 33 32 36 20 30 0D	Power /100%
~XX326 1	7E 30 30 33 32 36 20 31 0D	Power /95%
~XX326 2	7E 30 30 33 32 36 20 32 0D	Power /90%
~XX326 3	7E 30 30 33 32 36 20 33 0D	Power /85%
~XX326 4	7E 30 30 33 32 36 20 34 0D	Power /80%
~XX111 1	7E 30 30 31 31 31 20 31 0D	Lamp Reset	Yes
~XX320 1	7E 30 30 33 32 30 20 31 0D	Optional Filter Installed	Yes
~XX320 0	7E 30 30 33 32 30 20 30 0D		No (0/2 for backward compatible)
~XX322 0	7E 30 30 33 32 32 20 30 0D	Filter Reminder	Off
~XX322 1	7E 30 30 33 32 32 20 31 0D		300 hrs
~XX322 2	7E 30 30 33 32 32 20 32 0D		500 hrs
~XX322 3	7E 30 30 33 32 32 20 33 0D		800 hrs
~XX322 4	7E 30 30 33 32 32 20 34 0D		1000 hrs
~XX323 1	7E 30 30 33 32 33 20 31 0D	Filter Reset	Yes
~XX313 1	7E 30 30 33 31 33 20 31 0D	Information menu	On
~XX313 0	7E 30 30 33 31 33 20 30 0D		Off(0/2 for backward compatible)
~XX112 1	7E 30 30 31 31 32 20 31 0D	Reset	Yes
~XX210 n	7E 30 30 32 30 30 20 n 0D	Display message on the OSD	n: 1-30 characters
SEND to emulate Remote
~XX140 10	7E 30 30 31 34 30 20 31 30 0D		Up
~XX140 11	7E 30 30 31 34 30 20 31 31 0D		Left
~XX140 12	7E 30 30 31 34 30 20 31 32 0D		Enter (for projection MENU)
~XX140 13	7E 30 30 31 34 30 20 31 33 0D		Right
~XX140 14	7E 30 30 31 34 30 20 31 34 0D		Down
~XX140 15	7E 30 30 31 34 30 20 31 35 0D		V Keystone +
~XX140 16	7E 30 30 31 34 30 20 31 36 0D		V Keystone -
~XX140 17	7E 30 30 31 34 30 20 31 37 0D		Volume -
~XX140 18	7E 30 30 31 34 30 20 31 38 0D		Volume +
~XX140 20	7E 30 30 31 34 30 20 32 30 0D		Menu
~XX140 47	7E 30 30 31 34 30 20 34 37 0D		Source
SEND from projector automatically
232 ASCII Code	HEX Code	Function	Projector Return Description
when Standby/Warming/Cooling/Out of Range/Lamp fail/Fan Lock/Over Temperature/Lamp Hours Running Out/ Cover Open			INFOn n=0 Standby n=1 Warming n=2 Cooling n=3 Out of Range n=4 Lamp fail n=6 Fan Lock/ n=7 Over Temperature n=8 Lamp Hours Running Out

INFORMATIONS SUPPLÉMENTAIRES

READ from projector
232 ASCII Code	HEX Code	Function	Projector Return	Description
~XX121 1	7E 30 30 31 32 31 20 31 0D	Input Source Commands	Okn	n = 0 Nonen = 7 HDMI1n = 8 HDMI2n = 15 Displayportn = 2 VGA1n = 3 VGA2n = 5 Videon = 4 S-Video n = 16 HDbaseT
~XX122 1	7E 30 30 31 32 32 20 31 0D	Software Version	OKddd	dddd: FW version
~XX357 1	7E 30 30 33 35 34 20 31 0D	LAN FW version	Okeeee	eeee: LAN FW version
~XX123 1	7E 30 30 31 32 33 20 31 0D	Display Mode	Okn	n = 0 Nonen = 1 Presentationn = 2 Brightn = 3 Movien = 4 sRGBn = 5 Usern= 7 Blackboardn = 12 DICOM SIM.n = 9 3D
~XX124 1	7E 30 30 31 32 34 20 31 0D	Power State	OKn	n=0 Offn=1 On
~XX125 1	7E 30 30 31 32 35 20 31 0D	Brightness	OKn
~XX126 1	7E 30 30 31 32 36 20 31 0D	Contrast	OKn
~XX127 1	7E 30 30 31 32 37 20 31 0D	Format	OKn	n = 1 4:3n = 2 16:9n = 3 16:10n = 5 LBXn = 6 Nativen = 7 Auto
*16:9 or 16:10 depend on Screen Type setting
~XX128 1	7E 30 30 31 32 38 20 31 0D	Color Temperature	Okn	n = 0 Standardn = 1 Cooln = 2 Coldn = 3 Warm
~XX129 1	7E 30 30 31 32 39 20 31 0D	Projection Mode	OKn	n = 0 Front-Desktopn = 1 Rear-Desktopn = 2 Front-Ceilingn = 3 Rear-Ceiling
~XX150 1	7E 30 30 31 35 30 20 31 1D	Information	Okabbbbccdddde	a = 0 Offa = 1 Onbbbb: LampHourcc: sourcecc = 00 Nonecc = 02 VGA1cc = 03 VGA2cc = 04 S-Videocc = 05 Videoc = 07 HDMI1cc = 08 HDMI2cc = 15 Displayportcc = 16 HDBaseTddd FW Version

INFORMATIONS SUPPLÉMENTAIRES

READ from projector
232 ASCII Code	HEX Code	Function	Projector Return	Description
				e = Display modeee = 00 Noneee = 01 Presentationee = 02 Brightee = 03 Movieee = 04 sRGBee = 05 Useree = 07 Blackboardee = 09 3Dee = 12 DICOM SIM.
~XX151 1	7E 30 30 31 35 31 20 31 0D	Model name	OKn	n = 2 XGAn = 3 WXGAn = 4 1080pn = 5 WUXGA
~XX108 1	7E 30 30 31 30 38 20 31 0D	Lamp Hours	OKbbbb	bbbb: LampHour
~XX108 2	7E 30 30 31 30 38 20 31 0D	Cumulative Lamp Hours	OKbbbb	bbbb: (5 digits) Total Lamp Hours
~XX321 1	7E 30 30 33 32 31 20 31 0D	Filter Usage Hours	OKbbbb	bbbb: Filter Usage Hours
~XX87 1	7E 30 30 38 37 20 31 0D	Network Status	Okn	n = 0 Disconnectedn = 1 Connected
~XX87 3	7E 30 30 38 37 20 33 0D	IP Address	Okaaa_bbb_ccc_ddd
~XX351 1	7E 30 30 33 35 31 20 31 0D	Fan1 speed(blower)	Okaaaa	a=0000~9999
~XX352 1	7E 30 30 33 35 32 20 31 0D	System temperature	Okaaa	a=000~999
~XX353 1	7E 30 30 33 35 33 20 31 0D	Serial number	Okaaaaaaaaaaaaaaaaaaa	a=serial number string
~XX354 1	7E 30 30 33 35 34 20 31 0D	Closed Captioning	Oka	a = 0 offa = 1 cc1a = 2 cc2
~XX355 1	7E 30 30 33 35 35 20 31 0D	AV Mute	Oka	a = 0 Offa = 1 On
~XX356 1	7E 30 30 33 35 36 20 31 0D	Mute	Oka	a = 0 Offa = 1 On
~XX358 1	7E 30 30 33 35 38 20 31 0D	Current watt	Okaaaa	a = 0000~9999

INFORMATIONS SUPPLÉMENTAIRES

Codes télécommande

On Off Geometric Correction PIP/PBP F1 F2 Mode AV Mute ← ENTER → Info. Source Re-Sync Volume D Zoom + Menu + - - Format Freeze Remote ID All VGA S-Video HDMI1 HDMI2 1 2 3 HDBaseT Video DVI 4 5 6 BNC YPbPr DisplayPort 3D 7 8 9 0

Touche		Code personnalisé		Code données	Définition touche impression	Description
		Octet 1	Octet 2	Octet 3
Mise hors tension		32	CD	2E	Arrêt	Appuyez pour éteindre le projecteur.
Marche		32	CD	02	Marche	Appuyez pour allumer le projecteur.
PIP/PBP	PIP/PBP	32	CD	78	PIP/PBP	Appuyez pour utiliser la fonction PIP/ PBP.
Correction Géométrique	Correction	32	CD	96	Correction Géométrique	Correction géométrique.
F2	F2	32	CD	27	F2	Zoom par défaut.
F1	F1	32	CD	26	F1	Motif de test par défaut.
Mode	Mode	32	CD	95	Mode	Activation/désactivation du menu du mode Affichage.
Flèche haut		32	CD	C6	Flèche haut	Utilisez ↑↓←→ pour choisir des éléments ou effectuer les réglages pour votre sélection.
Flèche bas		32	CD	C7	Flèche bas
Flèche gauche		32	CD	C8	Flèche gauche
Flèche droite		32	CD	C9	Flèche droite
Muet AV		32	CD	03	Muet AV	Appuyez pour allumer/éteindre le haut-parleur intégré du projecteur.

INFORMATIONS SUPPLÉMENTAIRES

Touche		Code personnalisé		Code données	Définition touche impression	Description
		Octet 1	Octet 2	Octet 3
Enter	ENTER	32	CD	C5	ENTER	Confirme votre sélection d'un élément.
Info.		32	CD	25	Info.	Affiche les informations du projecteur.
Laser		SANS OBJET	SANS OBJET	SANS OBJET		Utilisez comme pointeur laser.
Source		32	CD	18	Source	Appuyez sur "Source" pour sélectionner un signal d'entrée.
Re-Sync	Re-Sync	32	CD	04	Re-Sync	Synchronise automatiquement le projecteur sur la source d'entrée.
Menu	Menu	32	CD	88	Menu	Appuyez "Menu" pour ouvrir le menu OSD (affichage à l'écran). Pour quitter l'OSD, appuyez de nouveau "Menu".
Volume	+	32	CD	09	Volume +	Appuyez pour augmenter le volume.
	-	32	CD	0C	Volume -	Appuyez sur diminuer le volume.
D Zoom	+	32	CD	08	D Zoom +	Utilisez ▲ pour zoomer dans l'image projetée.
	-	32	CD	0B	D Zoom -	Utilisez ▼ pour dézoomer l'image projetée.
Format	Format	32	CD	15	Format	Appuyez pour choisir le format de projecteur.
Figer	Figer	32	CD	06	Figer	Appuyez pour figer l'image du projecteur.
Télécommande	ID	32	CD	3201 ~ 3299		Définissez ou réinitialisez le code personalisé. Veuillez consulter la page 87.
	TOUT	32	CD	32CD
1/VGA		32	CD	8E	1/VGA	• Appuyez pour choisir la source VGA.• Utilisez comme le chiffre "1" du pavé numérique.
2/S-Video		32	CD	1D	2/S-Video	• Appuyez pour choisir la source S-Video.• Utilisez comme le chiffre "2" du pavé numérique.
3/HDMI1		32	CD	16	3/HDMI	• Appuyez pour choisir la source HDMI.• Utilisez comme le chiffre "3" du pavé numérique.
HDMI2		32	CD	9B	HDMI2	Appuyez pour choisir la source HDMI.
4/HDBaseT		32	CD	70	4/HDBaseT	• Appuyez pour choisir la source HDBaseT.• Utilisez comme le chiffre "4" du pavé numérique.
5/Veréo		32	CD	1C	5/Veréo	• Appuyez pour choisir la source vidéo composite.• Utilisez comme le chiffre "5" du pavé numérique.
6		32	CD	19	6	Utilisez comme le chiffre "6" du pavé numérique.
7		32	CD	1A	7	Utilisez comme le chiffre "7" du pavé numérique.
8/YPbPr		32	CD	17	8/YPbPr	• Appuyez pour choisir la source vidéo composante.• Utilisez comme le chiffre "8" du pavé numérique.
9/DisplayPort		32	CD	9F	9/DisplayPort	• Appuyez pour choisir DisplayPort.• Utilisez comme le chiffre "9" du pavé numérique.

INFORMATIONS SUPPLÉMENTAIRES

Touche	Code personnalisé		Code données	Définition touche impression	Description
	Octet 1	Octet 2	Octet 3
0/3D	32	CD	89	0/3D	Appuyez pour choisir la source 3D.Utilisez comme le chiffre " 0 " du pavé numérique.

Remarque :

• Si le projecteur prend en charge les fonctions Éco dynamique/Amélioration image et que vous appuyez sur Muet AV, la consommation électrique de la lampe passe à 30 %.

Définition et réinitialisation du code personnalisé

Pour définir le code personnalisé, faites ce qui suit :

1. Appuyez sur la touche ID pendant plus de 3 secondes. Pendant ce temps, la LED rouge clignote lentement.
2. Relâchez la touche ID et appuyez sur deux touches numériques dans les 10 secondes pour modifier le code personnalisé.
   Par exemple, appuyez sur la touche ID pendant plus de 3 secondes. Puis relâchez la touche ID et appuyez sur la touche 0 et la touche 1. Par conséquent, le code personnalisé devient 3201.

Remarque : Si vous appuyez sur les deux touches numériques après l'expiration de l'intervalle de 10 secondes, le code personnalisé reste inchangé.

Pour réinitialiser le code personnalisé, appuyez sur la touche TOUT pendant plus de 3 secondes. Pendant ce temps, la LED rouge clignote rapidement et le code personnalisé est réinitialisé. Par exemple, si le code personnalisé était 3201, il passe à la valeur par défaut 32 CD.

INFORMATIONS SUPPLÉMENTAIRES

Utiliser le bouton Informations

La fonction Informations facilite l'installation et l'utilisation. Appuyez sur le bouton "?" du pavé pour ouvrir le menu Informations.

i Optico

• Le bouton Informations fonctionne seulement lorsqu'aucune source d'entrée n'est détectée.

Informations
NumérodeSérie		xxxxxxxxx
Versionfirmware	Principal	C01
	MCU	C01
	LAN	C01
Source signal (en cours)		VGA 1
Résolution		1280x800
Fréquense de Raffraichissement		60.00 Hz
Heures lampe
	Lumineux	0 H
	Eco.	0 H
	Puissance	0 H
Heures filtre		0 H
ID Projecteur		0
Télécommande		0
Codetélécommande(actif)		0
Adresse IP		192.168.1.1
Etat Réseau		Connector

INFORMATIONS SUPPLÉMENTAIRES

Guide de dépannage

Si vous avez des problèmes avec le projecteur, référez-vous aux informations suivantes. Si des problèmes persistent, contactez votre revendeur régional ou le centre de service.

Problèmes d'Image

Aucune image n'apparaît sur l'écran.

• Assurez-vous que tous les câbles et les connexions électriques sont connectés correctement et fermement selon les descriptions dans la section "Installation".
• Assurez-vous que les broches des connecteurs ne sont pas tordues ou cassées.
- Vérifiez que la lampe de projection a été correctement installée. Veuillez vous référer à la section "Remplacement de la lampe".
• Assurez-vous d'avoir enlevé le couvercle de l'objectif et que le projecteur est sous tension.

L'image est floue

• Assurez-vous d'avoir retiré le protège-objectif.
- Réglez la bague de variation de la focale sur l'objectif du projecteur.
• Assurez-vous que l'écran de projection se trouve à la bonne distance du projecteur. (Veuillez consulter les pages 68-72).

L'image est étirée lors de l'affichage d'un DVD 16:9

• Lorsque vous regardez un DVD anamorphosique ou un DVD 16:9, le projecteur affichera la meilleure image au format 16:9 du côté projecteur.
• Si vous regardez un DVD au format LBX, veuillez changer le format pour LBX dans l'OSD du projecteur.
  • Si vous regardez un DVD au format 4:3, veuillez changer le format pour 4:3 dans l'OSD du projecteur.
• Si l'image est toujours étirée, vous devez également régler le rapport d'aspect en vous référant à ce qui suit :
  • Veuillez configurer le format d'affichage pour un rapport d'aspect 16:9 (large) sur votre lecteur DVD.

L'image est trop petite ou trop grande

• Réglez le levier du zoom sur le dessus du projecteur.
• Rapprochez ou éloignez le projecteur de l'écran.
- Appuyez sur "Menu" sur le panneau du projecteur, allez ensuite dans "AFFICHER-->Format". Essayez différents réglages.

Les bords de l'image sont inclinés :

• Si possible, repositionnez le projecteur de manière à ce qu'il soit centré par rapport à l'écran et au-dessous de celui-ci.
  • Utilisez "Affichage --> Correction géométrique --> Trapèze V" dans l'OSD pour effectuer un réglage.

L'image est renversée

- Sélectionnez "Configuration --> Projection" dans le menu OSD et réglez la direction de projection.

INFORMATIONS SUPPLÉMENTAIRES

Image double et floue

- Appuyez sur le bouton "Format 3D" et passez sur "Désactivé" afin d'éviter que l'image normale 2D ne soit une image double et floue.

Deux images, en format côte à côte

- Appuyez sur le bouton "Format 3D" et choisissez "SBS" pour que le signal d'entrée soit HDMI 1.3 2D 1080i côte à côte.

L'image ne s'affiche pas en 3D

• Vérifiez si la pile des lunettes 3D n'est pas usée.
• Vérifiez si les lunettes 3D sont allumées.
- Appuyez sur le bouton "Format 3D" et choisissez "SBS" lorsque le signal d'entrée est HDMI 1.3 2D (1080i côte à côte moitié).

Autre problèmes

Le projecteur arrête de répondre aux commandes

- Si possible, éteignez le projecteur puis débranchez le cordon d'alimentation et attendez au moins 20 secondes avant de reconnecter l'alimentation.

La lampe grille ou émet un claquement

- Quand la lampe atteint la fin de sa durée de vie, elle grillera, éventuellement avec un fort bruit de claquage. Si cela arrive, le projecteur ne se rallumera pas tant que le module de lampe n'est pas remplacé. Pour remplacer la lampe, suivez les procédures qui figurent dans la section "Remplacement de la lampe" en pages 62-63.

Problèmes liés à la télécommande

Si la télécommande ne fonctionne pas

• Vérifiez que l'angle d'utilisation de la télécommande est ± 15^ horizontalement et verticalement par rapport aux récepteurs IR du projecteur.
  • Assurez-vous qu'il n'y aucun obstacle entre la télécommande et le projecteur. Placez-vous à une distance de moins de 5 m (16 pieds) du projecteur.
  • Assurez-vous que les piles sont insérées correctement.
• Remplacer les piles quand elles sont mortes.

Voyant d'avertissement

Lorsque les voyants d'avertissement (voir ci-dessous) s'allument, le projecteur s'éteindra automatiquement.

• Le voyant "LAMPE" est éclairé en rouge et le voyant "Marche/Veille" clignote en rouge.
- Le voyant LED "TEMP" est allumé en rouge et à l'état "Marche/Veille", le voyant clignote en rouge. Ceci indique que le projecteur a surchauffé. Dans des conditions normales, le projecteur se rallumera une fois qu'il sera refroidi.
• Le voyant LED "TEMP" clignote en rouge et à l'état "Marche/Veille", le voyant clignote en rouge.

Débranchez le cordon d'alimentation du projecteur, attendez 30 secondes et réessayez. Si le voyant d'avertissement s'allume de nouveau, contactez votre centre de service le plus proche pour de l'aide.

INFORMATIONS SUPPLÉMENTAIRES

Message sur l'éclairage DEL

Message	DEL d'alimentation	DEL d'alimentation	DEL de la température	DEL de la lampe
	(Rouge)	(Bleue)	(Rouge)	(Rouge)
État de veille (cordon d'alimentation d'entrée)	Lumière fixe
Mise sous tension (préchauffage)		Clignotante 0,5 sec. (éteinte 0,5 sec. marche
Mise sous tension et allumage de la lampe		Lumière fixe
Mise hors tension (Refroidissement)		Clignotante 0,5 sec. (éteinte éclairage 0,5 s). Retour à une lumière rouge fixe lorsque les ventilateurs s'arrêtent.
Résumé rapide (100 sec)		Clignotante 0,25 sec. (éteinte 0,25 sec. marche)
Erreur (panne de lampe)	Clignotante			Lumière fixe
Erreur (Défaut ventilateur)	Clignotante		Clignotante
Erreur (surchauffe)	Clignotante		Lumière fixe
État de veille (Mode Graver)		Clignotante
Graver (Préchauffage)		Clignotante
Graver (Refroidissement)		Clignotante

• Mise hors tension :

Mise hors tension? Pressez de nouveau M/A

• Avertissement lampe :

Avertissement Lampe Durée de vie de la lampe expirée.

• Avertissement température :

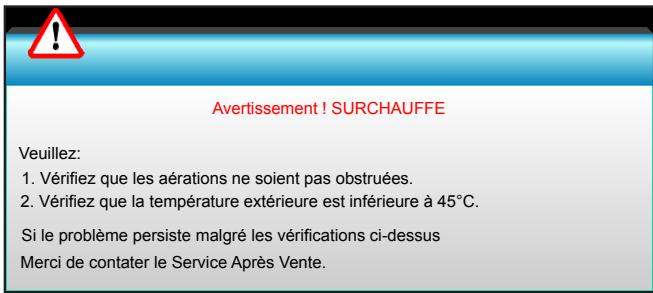

Avertissement ! SURCHAUFFE Veuillez: 1. Vérifiez que les aérations ne soient pas obstruées. 2. Vérifiez que la température extérieure est inférieure à 45°C. Si le problème persiste malgré les vérifications ci-dessus Merci de contater le Service Après Vente.

INFORMATIONS SUPPLÉMENTAIRES

• Panne du ventilateur :

Avertissement ! FAN verrouillé Le projecteur s'arrêtera automatiquement Merci de contater le Service Après Vente.

• Hors limites d'affichage :

VGA 1 Hors portée

Spécifications

Optique	Description
Résolution maximale	- DP : 1920x1200@60Hz- HDMI : 1920x1200@60Hz (RB)
Objectif	Zoom manuel et mise au point manuelle- XGA : 15,9~25,5 mm- 1080P : 20,8~31,1 mm- WUXGA : Sans objet
Lampe	- Mode ECO <= 0,5 W @ 110/220 V CA- Mode actif (>0,5 W ; <3 W) @ 110/220 V CA
Taille de l'image (diagonale)	- XGA : 28,6"~308,8"- 1080P : 27,2"~301,1"- WUXGA : 27,9"~301,8"
Distance de projection	- XGA : 1,3 ~ 7,8m- 1080p : 1,3 ~ 8,0m- WUXGA : 1,3 ~ 7,8m

INFORMATIONS SUPPLÉMENTAIRES

Électrique	Description
Entrées	HDMI, HDMI+MHL(2.0), mini connecteur USB-B (mise à niveau firmware), port S-Viséo, DisplayPort, connecteur Entrée VGA2/YPbPr, connecteur Entrée VGA2/YPbPr, port Entrée Audio3 (Viséo/S-Video), port Entrée Audio1 (VGA1), port Entrée Audio2 (VGA2)
Sorties	Connecteur sortie VGA, port Sortie audio, sortie alimentation USB (1,5 A)
Port LAN câblé	1 x RJ-45 (10/100 BASE-T/100 BASE-TX)
Port de service	Connecteur RS232C, 3D Sync VESA, télécommande filaire
Reproduction des couleurs	1073,4 millions de couleurs
Taux de balayage	- Taux de balayage horizontal : 15,375~91,146 kHz- Taux de balayage vertical : 24~ 85 Hz (120 Hz pour la fonction 3D)
Compatibilité de synchronisation	Synchronisation séparée
Haut-parleur intégré	Oui, 10 W
Alimentation requise	100 - 240 V CA 50/60 Hz
Courant d'entrée	2,5-1,0 A
Consommation électrique (typique)
Mode ECO désactivé	- Typiquement 445 W MAX 490 W @ 110 V CA- Typiquement 425 W MAX 470 W @ 220 V CA
Mode ECO	- Typiquement 355 W MAX 390 W @ 110 V CA- Typiquement 340 W MAX 375 W @ 220 V CA

Caractéristiques mécaniques	Description
Orientation d'installation	Avant, Arrière, Plafond avant, Plafond arrière
Dimensions	- 424 mm (L) x 344 mm (P) x 120 mm (H) (sans pied)- 424 mm (L) x 344 mm (P) x 160 mm (H) (avec pied)
Poids	6,4 kg
Conditions environnementales	En fonctionnement : 5 ~ 40°C en mode clair (mode normal) 10 % à 85 % d'humidité (sans condensation)
	En fonctionnement : 5 ~ 45°C en mode ECO, 10 % à 85 % d'humidité (sans condensation)

Remarque : Toutes les spécifications sont soumises à modification sans préavis.

INFORMATIONS SUPPLÉMENTAIRES

Les bureaux d'Optoma dans le monde

Pour une réparation ou un support, veuillez contacter votre bureau régional.

ÉTATS-UNIS

3178 Laurelview Ct.

Fremont, CA 94538, USA

www.optomausa.com

888-289-6786

510-897-8601

[e-mail]

Japon

東京都足立区綾瀬3-25-18

株式会社オーエス

Téléphone réparations :

[phone]

[phone]

[phone]
