Produkttyp	Bilstereo med MP3
Märke	SoundMAX
Modell	SM-9088MPR
Kategori	Bilhögtalare / Bilstereo
Uteffekt	4 x 40 Watt
Högtalarimpedans	4 Ohm
Frekvensområde (FM)	87.5 – 108 MHz
Frekvensområde (AM/MW)	522 – 1620 KHz
CD-uppspelning	Ja (ljud-CD-skivor)
MP3-uppspelning	Ja (CD-R med MP3-filer)
RDS (Radio Data System)	Ja (AF, TA, PTY)
Avtagbar frontpanel	Ja (avtagbar för säkerhet)
Aux-ingång	3,5 mm stereokontakt på framsidan
RCA-linjeutgång	1 x bakre linjeutgång (subwoofer/förstärkare)
Anslutningar	ISO-kontakt (4-stift + 8-stift), antenningång
Installationsvinkel	Maximal lutning 30°
Strömförsörjning	11 – 14 V DC, negativ jord
CD-frekvensomfång	5 – 20 000 Hz
Skötsel och underhåll	Torka med mjuk fuktig trasa; inga lösningsmedel
Säkerhet	Läs manualen före installation; felaktig installation ogiltigförklarar garantin
Avfallshantering	Följ lokala föreskrifter för elektroniskt avfall

Vanliga frågor - SM-9088MPR SoundMAX

Hur återställer jag enheten om den fryser eller visar ett felmeddelande?

Tryck på Reset-knappen (märkt 16) som sitter bakom frontpanelen. Ta bort frontpanelen för att komma åt den.

Varför kommer inget ljud från högtalarna?

Kontrollera att volymen är på och att MUTE inte är aktiv. Kontrollera även högtalaranslutningarna och att rätt källa (radio, CD, AUX) är vald.

Hur tar jag bort frontpanelen?

Stäng av enheten med ON/OFF-knappen, tryck sedan på RELEASE-knappen och dra försiktigt av frontpanelen.

Hur lagrar jag radiostationer?

Ställ in önskad frekvens, tryck sedan och håll en av M1–M6-knapparna i cirka 2 sekunder tills displayen bekräftar lagring.

Kan jag ansluta en extern enhet som en MP3-spelare?

Ja, anslut en 3,5 mm stereokabel till AUX-ingången på framsidan, tryck sedan på MODE tills 'AUX' visas på displayen.

Varför spelas inte min CD-skiva?

Se till att skivan sätts i med etiketten uppåt, är ren och inte skadad. Om kondens finns, vänta tills enheten torkat. Kontrollera även att CD-skivan inte är i ett format som inte stöds.

Hur rengör jag enheten och frontpanelens kontakter?

Använd en mjuk, fuktig trasa för att torka utsidan. För frontpanelens anslutningspluggar, använd en trasa lätt doppad i rengöringslösning (t.ex. isopropylalkohol). Använd aldrig lösningsmedel eller starka rengöringsmedel.

Hur fungerar RDS-klockinställningen?

Klockan ställs in automatiskt när radion tar emot en RDS-signal från en station. Välj en station som sänder RDS, så justeras klockan efter några minuter. Tryck på DISP upprepade gånger för att visa klockan.

Vad gör 'AF'-funktionen?

AF (Alternative Frequency) växlar automatiskt till den starkaste sändaren för samma station. Tryck på AF för att aktivera; 'AF' visas på displayen när den är aktiv.

Vad ska jag göra om displayen visar 'ERROR 1' eller 'ERROR 2'?

Detta indikerar vanligtvis ett mikroprocessorproblem. Tryck på Reset-knappen (bakom frontpanelen) för att återställa fabriksinställningarna.

BRUKSANVISNING SM-9088MPR SoundMAX

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adress-uppgifter på baksidan).

Presentation

Bilstereo med:

• CD-spelare
• Uppspelning av MP3
• FM-radio med RDS
• Löstagbar stöldfront
• Effekt 4 x 40 W

Säkerhet

Läs igenom hela bruksanvisningen innan montering!

OBS!

• Vid felaktig inkoppling upphör garantin att gälla!
• Om kablarna på bilstereon klipps upphör garantin att gälla.
• Om platsen för montering saknar ISO-kontakter, använd de medföljande lösa ISO-kontakterna med kabel för montering.

Installation

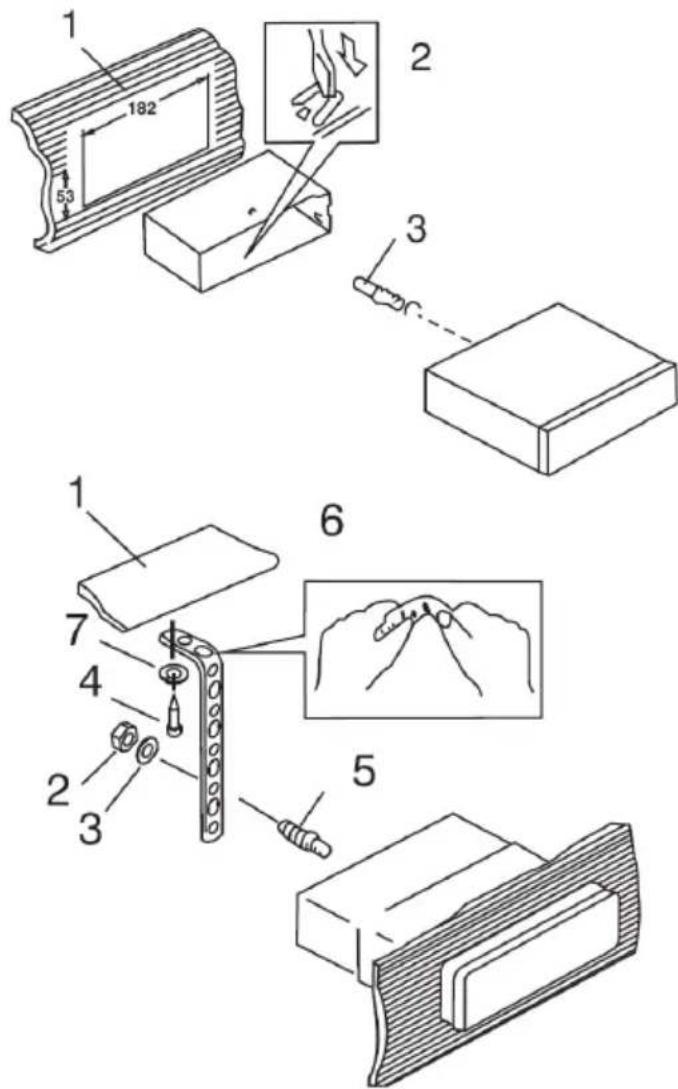

Montering i monteringsram (DIN)

- Använd endast medföljande eller rekommenderade monteringstillbehör för korrekt installation.

- Installera inte bilstereon så att den skymmer förarens sikt eller så att den kan skada förare eller passagerare vid eventuell snabb inbromsning.

- Undvik att installera bilstereon på sådant sätt att den utsätts för direkt solljus, stark värme eller starka vibrationer.

- Om installationsvinkeln överstiger mer än 30° kan appa ratens funktioner ej garanteras.

1. Ta av monteringsramen från stereon (tryck in de medföljan- de nycklarna så att spärrarna släpper, och dra ramen bakåt).

2. Tryck in den lösa monterings-ramen i bilens uttag och vik ut några av låsflikarna (2) så att de låser fast monteringsramen i monteringshålet (1).

3. Dra fram bilens ISO-kontakter genom monteringsramen.

4. Anslut ISO-kontakterna och antennen och prova alla funktioner.

5. Tryck in bilstereon i monte - ringsramen så att spärrarna på sidorna kommer i läge.

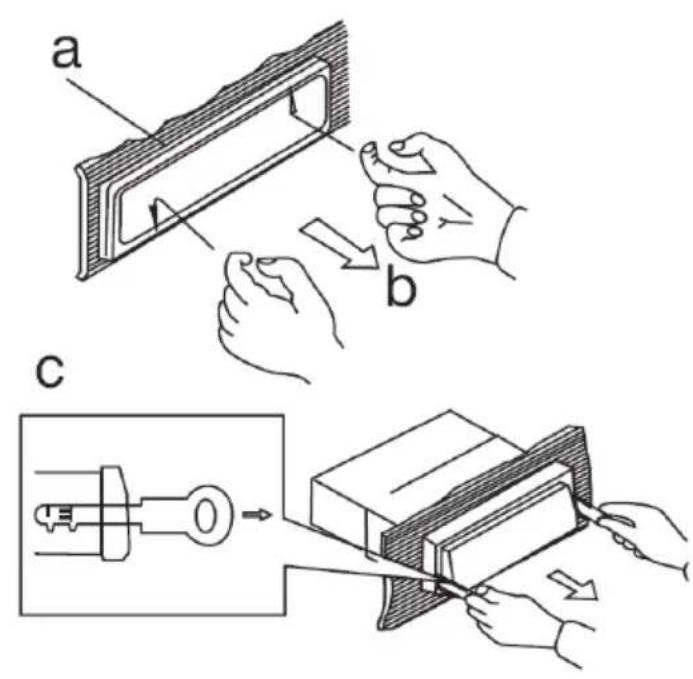

Borttagning av bilstereon

1. Ta bort frontpanelen och avlägsna den yttre ramen (a) försiktigt med fingrarna vid markeringarna (b) enligt bilden.
2. Sätt i de medföljande nycklarna i springorna mellan monte-ringsramen och bilstereon (c). Nycklarna ska tryckas in tills ett "klick" hörs.
3. Dra försiktigt i nycklarna och bilstereon för att avlägsna bilstereon.
4. Ta bort ISO-kontakterna och antennkontakten.

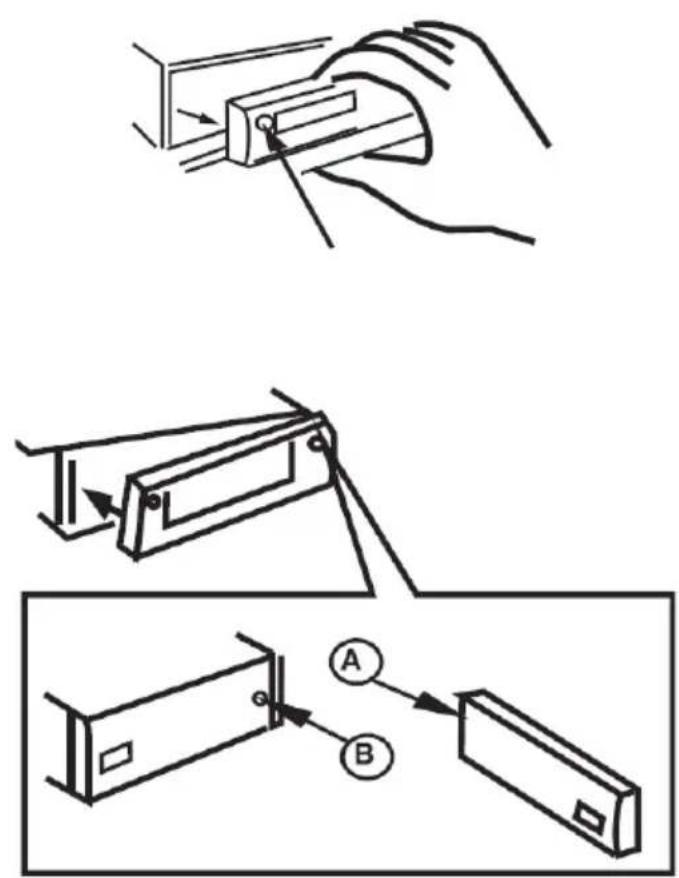

1. Stäng av apparaten med AV/PÅ-knappen.
2. Tryck in RELEASE-knappen.
3. Ta bort frontpanelen försiktigt.

Sätta dit frontpanelen

1. Sätt dit frontpanelen med den högra sidan först med pilen A mot pilen B enligt figuren.
2. Tryck försiktigt på frontpane - lens vänstra sida tills ett "klick" hörs.

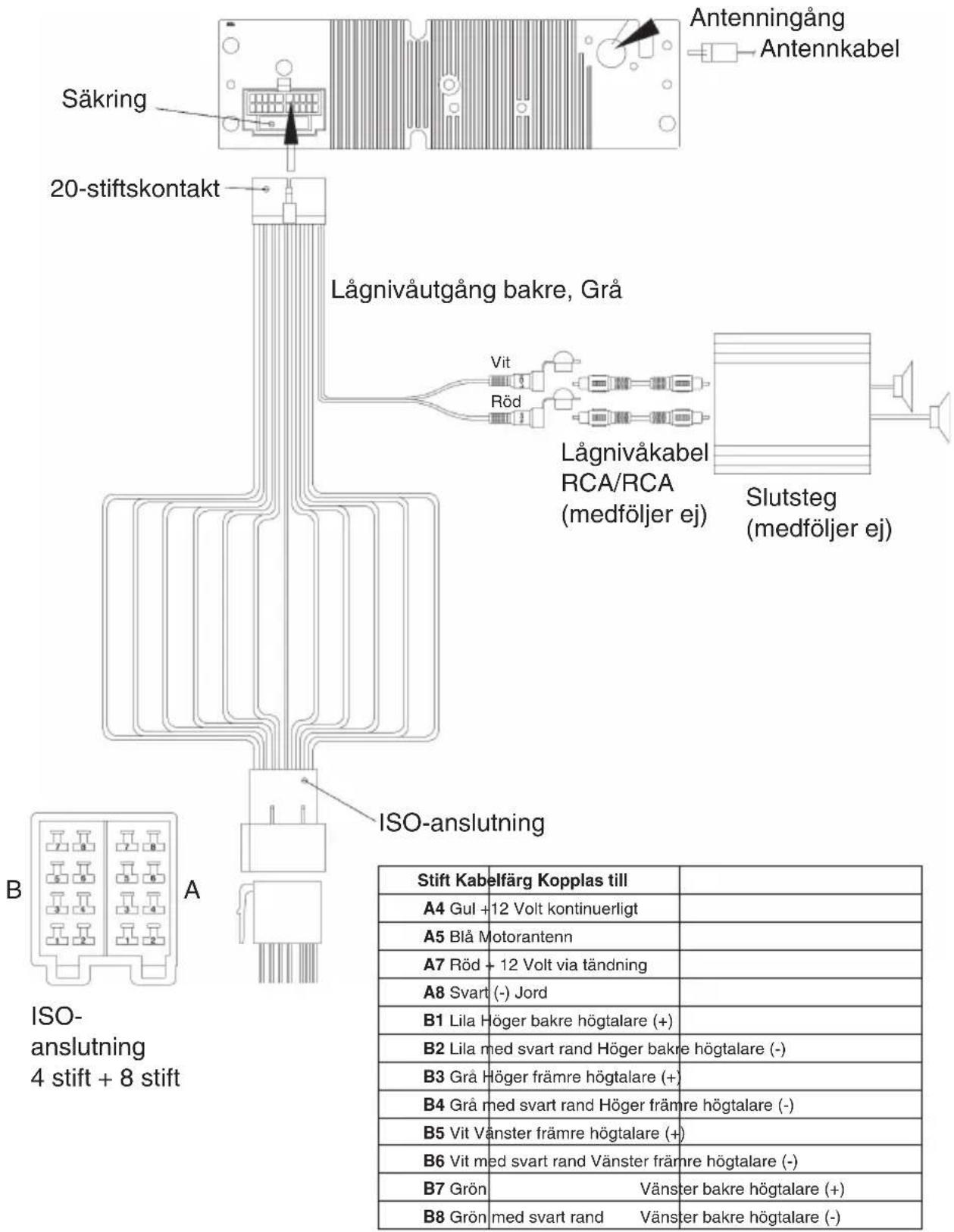

Anslutningar

Bilstereoapparaten har följande anslutningar: Antenningång, snabbkoppling ISO, 1 st RCA lågnivåutgång.

Extern ljudingång (Aux)

Till den externa ljudingången [17] på enhetens framsida kan t.ex. en MP3-spelare anslutas.

1. Anslut en anslutningskabel (t.ex. 38-1236) med 3,5 mm stereopropp från den externa ljudkällan till ljudingången på enhetens framsida.
2. Tryck på MODE [4] för att växla till AUX-läget. "AUX" visas i displayen när ingången är aktiverad.
3. Justera ljudvolymen med volymratten [5].
4. Tryck igen på MODE för att avsluta uppspelning från extern ljudkälla och återgå till radio eller CD/MP3.

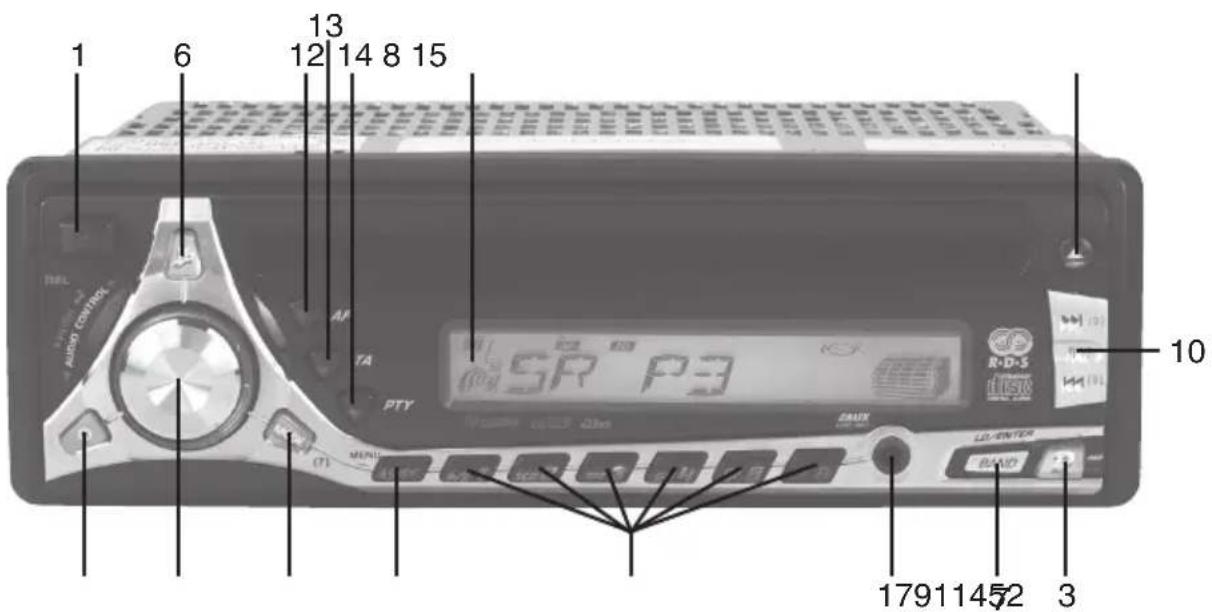

Grundfunktioner

Tryck på knappen för att lossa frontpanelen.

1. Strömbrytare

Av/På-knapp.

1. [DISP] Display

Tryck för att ändra visning i displayen: Klocka > Programtyp PTY > Frekvens.

Tryck för att välja funktion: Radio > CD/MP3 > AUX.

1. Volymratt/Equalizer

2. Vrid för att justera ljudvolymen.

3. Tryck för att välja ljudinställningar: VOL > BAS > TRB > BAL > FAD.
4. Välj ljudinställning och justera genom att vrida volymratten. Tryck på volymratten för att bekräfta.

6. Musikdämpning

Tryck för att dämpa ljudet i högtalarna. Tryck igen för att återgå till tidigare inställd ljudvolym.

7. [BAND/LD/ENTER] Minnesbank/Basförstärkning

• Tryck för att ändra minnesbank: FM1 > FM2 > FM3 > AM (MW) (i radioläget).
• Tryck och håll in för att slå på eller av "Loudness" (basförstärkning).

8. Signalmätare

Visar styrkan på mottagen radiosignal (i radioläget).

9. [M1 - M6] Stationsminnen

Tryck på en minnesknapp för att snabbt ta fram den lagrade frekvensen. Fler tända segment desto starkare mottagning.

Lagra frekvenser:

1. Välj önskad frekvens med frekvensväljaren [10].
2. Tryck och håll in önskad minnesknapp i ca 2 sekunder för att lagra frekvensen.

10. [◀◀▶] Byt spår/Sök frekvens

• Tryck för att automatiskt söka station.
• Tryck och håll in för att välja manuell sökning. Tryck sedan upprepade gånger för att välja frekvens upp/nedåt.

Tryck och håll in för att automatiskt söka och lagra funna stationer i stationsminnet.

12. [AF] Alternativ frekvens

Visar alla hörbara FM-stationer som sänder samma information. Radion byter automatiskt om till den starkaste sändaren.

- Tryck för att slå på eller av AF-läget. "AF" visas i displayen när funktionen är aktiverad.

13. [TA] Trafikmeddelande

Tryck för att slå på eller av funktionen. "TA" visas i displayen när funktionen är aktiverad.

När funktionen är aktiverad och ett trafikmeddelande sänds ut händer följande:

• Vid uppspelning av cd/MP3 växlar enheten automatiskt till radiomottagning.
• Om volymen är låg, höjs den så att meddelandet hörs.

Tryck på [TA] länge för att växla mellan TA-lokal (endast starka stationer) eller TA-distans (även svagare stationer). Inställt läge visas på displayen: EON TA LOCAL eller EAN TA DISTANCE.

Obs! Om TA är aktiverat stannar den automatiska stationssökningen endast på stationer som sänder RDS.

Koder för olika typer av program som gör det möjligt att söka önskad information.

Tryck upprepade gånger för att välja läge:

Aktuell PTY-kod visas på displayen.

- Tryck på någon av knapparna M1 till M6 för att välja bland de olika PTY-koderna:

Knapp Musiktyp Programtyp

M1 Pop, Rock Nyheter, information

M2 Populärmusik Sport, utbildning

M3 Klassisk Kultur

M6 Folkmusik Reseprogram

När du valt PTY-kod söker radion igenom frekvensbandet för att försöka hitta en station som har matchande program.

15. [▲] EJECT

Tryck för att ta ur cd-skivan.

16. RESET (återställningsknapp)

Återställer apparaten till fabriksinställningar. Knappen är placerad på bilstereon bakom frontpanelen.

17. AUX (extern ljudingång)

Anslutning för extern ljudkälla, t.ex. MP3-spelare.

Visning av den inbyggda klockan

Den inbyggda klockan styrs av radions RDS-mottagare och ställs automatiskt då en radiostation som sänder RDS-information tas emot.

- Ställ in radiomottagaren på en kanal som sänder RDS-information (t.ex. Sveriges Radios P3 eller P4). Är radiomottagningen god ställs klockan in automatiskt efter några minuter.

- Tryck upprepade gånger på DISP [3] för att visa klockan i displayen.

Användning

CD-uppspelning

1. Sätt i en cd-skiva i cd-facket med etiketten vänd uppåt.
2. Uppspelningen startar automatiskt från det första spåret.

3. Tryck kort på ◀ eller ▶ [10] för att välja föregående eller nästa spår. Tryck och håll ◀ eller ▶ in för att snabbspola bakåt eller framåt i spåret.

4. Använd funktionsknapparna M1 till M6 [9] för att styra uppspelningen:

a. [1 ▶/II] PAUS – Tryck för att pausa uppspelningen.
b. [2 SCN] SCAN – Tryck för att spela upp de 10 första sekunderna på alla spår.
c. [3 RPT] REPEAT – Repetition av samtliga spår.
d. [4 SHF] SHUFFLE – Tryck för att välja slumpvis uppspelning.

1. Tryck på ▲ [15] om du vill ta ur cd-skivan.

MP3-uppspelning

1. Sätt i en cd-skiva innehållande MP3-filer i cd-facket med etiketten vänd uppåt.
2. Displayen visar en kort stund "READING" och sedan "MP3 T01" innan uppspelningen startar automatiskt från den första filen.
3. Tryck på knapparna [5 DN] eller [6 UP] för att välja önskad mapp på cd-skivan.

4. Tryck kort på ◀ eller ▶ [10] för att välja föregående eller nästa spår. Tryck och håll ◀ eller ▶ in för att snabbspola bakåt eller framåt i spåret.

5. Använd funktionsknapparna M1 till M6 [9] för att styra uppspelningen:

a. [1 ▶/II] PAUS – Tryck för att pausa uppspelningen.
b. [2 SCN] SCAN – Tryck för att spela upp de 10 första sekunderna på alla spår.
c. [3 RPT] REPEAT – Repetition av samtliga spår.
d. [4 SHF] SHUFFLE – Tryck för att välja slumpvis uppspelning.

1. Tryck upprepade gånger på knappen DISP [3] för att visa MP3-informationen*, s.k. ID3-TAG, i följande ordning: TITEL > ARTIST > ALBUMNAMN > ÅR > KOMMENTARER.

* Krävs att information finns sparad på filen.

1. Tryck på ▲ [15] om du vill ta ur cd-skivan.

Lyssna till radion

1. Tryck på knappen MODE [4] för att växla till radioläget. Aktuell frekvens visas i displayen.
2. Välj minnesbank med knappen BAND/LD/ENTER [7].
3. Tryck på en av minnesknapparna M1 till M6 [9] för att snabbt ta fram en lagrad frekvens från minnet eller tryck på ◀◀ eller ▶▶ [10] för att automatiskt söka frekvens.
4. För att växla till manuellt sökläge, tryck och håll in ◀ eller ▶. Ställ sedan inom 2 sekunder in önskad frekvens med knapparna ◀ eller ▶.
5. Justera ljudvolymen med volymratten [5].

Lagra frekvenser till minnet:

1. Sök eller ställ in önskad frekvens med knapparna ◀ eller ▶ [10].
2. Tryck och håll in önskad minnesknapp [9] i ca 2 sekunder för att lagra frekvensen.

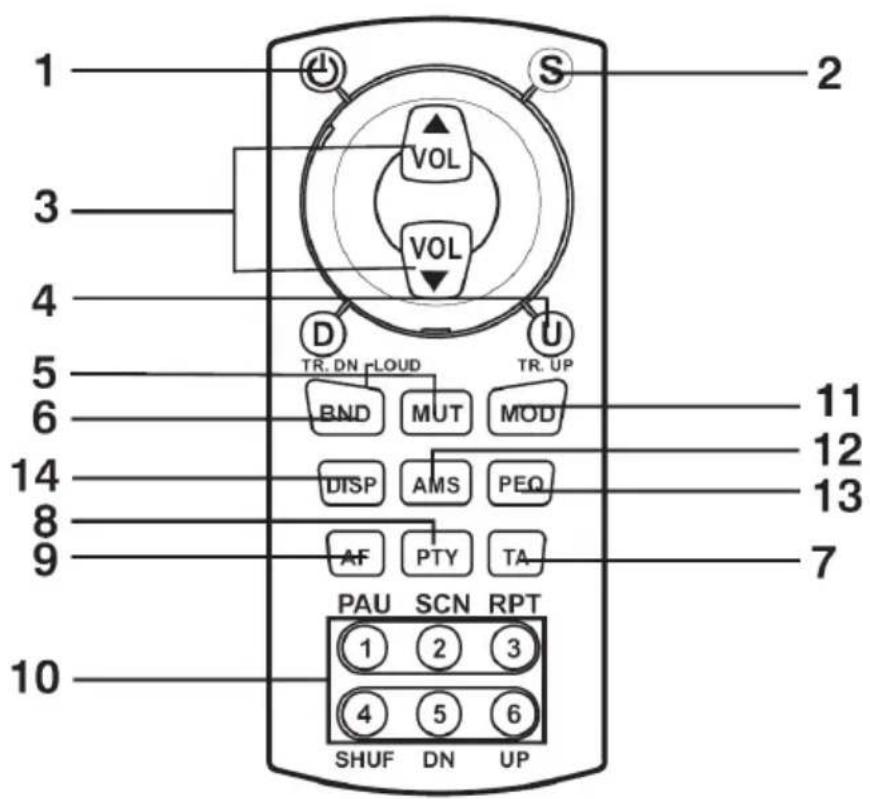

Beskrivning av fjärrkontrollen

Knapp Radio CD MP3
1. ⏻	Strömbrytare Av/På Strömbrytare Av/På Strömbrytare Av/På
2. Select (S) Väljer volym, bas,diskant, fader och balans.		Väljer volym, bas,diskant, fader och balans.	Väljer volym, bas,diskant, fader och balans.
3. VOL ▲/▼	Justerar volym, bas,diskant, fader och balans.	Justerar volym,bas, diskant, faderoch balans.	Justerar volym,bas, diskant, fa-der och balans.
4. TR UP/DN Frekvens upp/ner. Nästa/föregående spår.			Nästa/föregående spår.
5. MUT Dämpar ljudvolymen.		Dämparljudvolymen.	Dämparljudvolymen.
6. BND Byt minnesbank/.Aktivera basför-stärkning.		Aktiverabasförstärkning.	Aktiverabasförstärkning.
7. TA TA, trafik-meddelande.		-	-
8. PTY PTY, programkoder. - -
9. AF AF, alternativfrekvenslista.		-	-
10. Sifferknapp 1	Minne 1	Pause	Pause
Sifferknapp 2	Minne 2	Intro scan	Intro scan
Sifferknapp 3	Minne 3	Repetition	Repetition
Sifferknapp 4	Minne 4	Slumpvisuppspelning.	Slumpvisuppspelning.
Sifferknapp 5	Minne 5	-	Byt mapp nedåt.
Sifferknapp 6	Minne 6	-	Byt mapp uppåt.
11. MOD	Växla till CD/MP3/AUX.	Växla till radio/AUX	Växla till radio/AUX.
12. AMS Automatiskstationslagring/sökning.		- Meny
13. PEQ Förinställda ljudscheman.		Förinställda ljudscheman.	Förinställda ljudscheman.
14. DISP	Visa klocka/RDS-information.	Visa klocka/spår/speltid.	Visa klocka/MP3-info.

Skötsel och underhåll

Torka av bilstereon med en mjuk lätt fuktad trasa. Använd aldrig lösningsmedel eller starka rengöringsmedel. Frontpanelens anslutningskontakter kan göras rent med en bomullspinne doppad i T-sprit etc.

Felsökningsschema

Felsymptom Möjlig orsak Åtgård
Enheten startar ej	Bilens tändning är inte påslagen.	Slå på bilens tändning.
	Säkringen är trasig. Kontrollera och byt säkringen.
Skivan kan inte spelas upp	Skivan är felaktig. Prova med en annan skiva.
	Skivan felaktigt isatt. Sätt i skivan med etiketten uppåt.
	Skivan är smutsig. Gör rent skivan.
	Temperaturen inuti bilen är för hög.	Vänta tills bilen svalnat
	Kondens på linsen. Låt enheten vara avslagen och vänta en timme eller mer.
Inget ljud Volymen nedställd. Justera volymen uppåt.
Knapparna fungerar ej	Mikroprocessorn kan behöva återställas.	Tryck på "Reset" bakom frontpanelen.
	Frontpanelen sitter löst. Sätt fast frontpanelen riktigt.
Ljudet försvinner ibland	Enheten lutar för mycket (max 30 °).	Justera installationen.
	Skivan är smutsig eller felaktig.	Gör rent eller byt skivan.
Ingen radio-mottagning	Antennkabeln är inte ansluten.	Se över anslutningarna.
	Signalerna är för svaga. Välj en annan frekvens/station.
Displayen visar ERROR 1	Mikroprocessorn kan behöva återställas.	Tryck på "Reset" bakom frontpanelen.
Displayen visar ERROR 2	Mikroprocessorn kan behöva återställas.	Tryck på "Reset" bakom frontpanelen.
Klockan visar ingen tid ("NO CLOCK")	Klockan ställs in automatiskt av RDS-informationen. Radiostationen sänder kanske inte RDS-information eller så är mottagningen för svag.	Byt till en starkare radiostation.

Avfallshantering

När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter.

Är du osäker på hur du ska gå tillväga, kontakta din kommun.

Specifikationer

FM

Frekvensområde 87,5 – 108 MHz

Kanalsteg 50 kHz

Mellanfrekvens 10,7 MHz

Stereoseparation 25 dB vid 1 kHz

Signalbrusförhållande 50 dB

AM/MW

Frekvensområde 522 - 1620 KHz

Mellanfrekvens 450 KHz

Signalbrusförhållande 40 dB

CD-spelare

Signalbrusförhållande 70 dB

Frekvensåtergivning 5 – 20 000 Hz

Allmänt

Drivspänning 11 – 14 V DC

Polaritet Minus till jord

Högtalarimpedans 4 Ohm

Uteffekt 4 x 40 Watt

Bilstereo med MP3

Art. nr. 38-2452, modell SM-9088MPR

1. Trykk på ▲ [15] när du vil ta ut CD-platen.

MP3-spilling

Frekvensområde 522 - 1620 KHz

Mellomfrekvens 450 KHz

Signalsusforhold 40 dB

CD-spiller
