Typ av produkt	Inbyggd spiskåpa
Märke	Cylinda
Modell	F 170K VIT
Färg	Vit
Mått (H x B x D)	17,5 cm x 90 cm x 50 cm
Vikt	12 kg
Märkspänning	220-240 V ~ 50 Hz
Effektförbrukning	150 W
Maximal utsugning	200 m³/h
Maximal ljudnivå	60 dB
Antal hastigheter	3
Kontroller	Skjutreglage eller tryckknapp
Belysning	1 x 40 W halogen (max)
Filtertyp	Aluminiumfettfilter (tvättbart)
Kanalanslutning	150 mm diameter, recirkulation möjlig med kolfilter (tillval)
Installation	Inbyggd under skåp
Underhåll	Rengör fettfilter månadsvis; byt kolfilter var 3-6:e månad
Säkerhetsfunktioner	Automatisk avstängning, termoskydd
Energiklass	B
Ingående tillbehör	Installationssats, fettfilter, bruksanvisning

Vanliga frågor - F 170K VIT Cylinda

Hur installerar jag Cylinda F 170K VIT spiskåpan?

Installera kåpan under ett skåp minst 65 cm ovanför kokplattan. Fäst den med medföljande skruvar och fästen, anslut sedan kanalerna. Se manualen för detaljerade steg.

Hur ofta bör jag rengöra fettfiltret?

Rengör aluminiumfettfiltret varje månad eller oftare vid intensiv användning. Tvätta det i varmt såpvatten eller i diskmaskin. Låt det torka helt innan återmontering.

Kan jag använda kåpan i recirkulationsläge?

Ja, du kan använda den med ett valfritt kolfilter för recirkulation. Filtret bör bytas var 3-6:e månad.

Vilken är maximal ljudnivå?

Den maximala ljudnivån är cirka 60 dB vid högsta hastigheten.

Hur byter jag glödlampa?

Koppla först bort strömmen. Ta bort lamphöljet och byt till en 40 W halogen glödlampa (max). Sätt tillbaka höljet och återställ strömmen.

Kåpan suger inte ordentligt – vad bör jag kontrollera?

Kontrollera fettfiltret för igensättning, se till att kanalerna inte är blockerade och verifiera att kolfiltret (om använt) inte är mättat. Se även till att kåpan är inställd på rätt hastighet.

Vilka mått har F 170K VIT?

Måtten är 17,5 cm (höjd) x 90 cm (bredd) x 50 cm (djup).

Medföljer fjärrkontroll till kåpan?

Nej, F 170K VIT styrs manuellt med skjutreglage eller tryckknappar på enheten.

Hur återställer jag filterindikatorn?

Om din modell har en filterindikator, tryck och håll ner timer-knappen i 3 sekunder tills indikatorlampan släcks.

Är kåpan lämplig för användning med gasspis?

Ja, men se till att det finns ett minsta avstånd på 65 cm mellan kokplattan och kåpan, samt tillräcklig ventilation.

BRUKSANVISNING F 170K VIT Cylinda

Tack för att du har valt denna förstklassiga köksfläkt tillverkad av Cylinda. Läs igenom denna bruksanvisning noga. Här finns viktig information som hjälper dig installera och använda köksfläkten korrekt, vilket i sin tur ger pålitlig drift i lång tid framöver.

Symbolerna som används i bruksanvisningen betyder följande:

Viktig information om korrekt användning av köksfläkten och om din säkerhet.

Modell ansluten till ventilation-skanal

Miljöinformation

Läs igenom denna bruksanvisning noga innan du börjar använda köksfläkten!

Denna bruksanvisning gäller följande produkter:

Calypso E 90 043 65, E 90 043 66, E 90 043 67

F 150K E 900 44 26

F 160K E 900 44 27

F 170K E 900 44 28

Kåpans utseende kan skilja sig från illustrationerna i bruksanvisningen. Anvisningarna för användning, underhåll och installation är dock desamma för samtliga modeller. Följ noga anvisningarna. Vi frånsäger oss allt ansvar för eventuella problem, skador eller bränder till följd av att denna bruksanvisning inte har följts. Köksfläkten är endast avsedd för användning i privata hushåll.

! Spara denna bruksanvisning för framtida användning. Kom ihåg att låta bruksanvisningen medfölja köksfläkten i händelse av försäljning, överlåtelse eller flyttning.

! Läs noga igenom anvisningarna. De innehåller viktig information om installation, användning och säkerhet.

! Utför inte elektriska eller mekaniska ändringar på produkten eller utsuget.

Observera: Delarna märkta med symbolen “(*)” är valfria tillbehör som endast ingår i leveransen av vissa modeller eller är delar som kan köpas till och inte ingår i leveransen.

Se sidan 6 för teknisk ritning till din produkt.

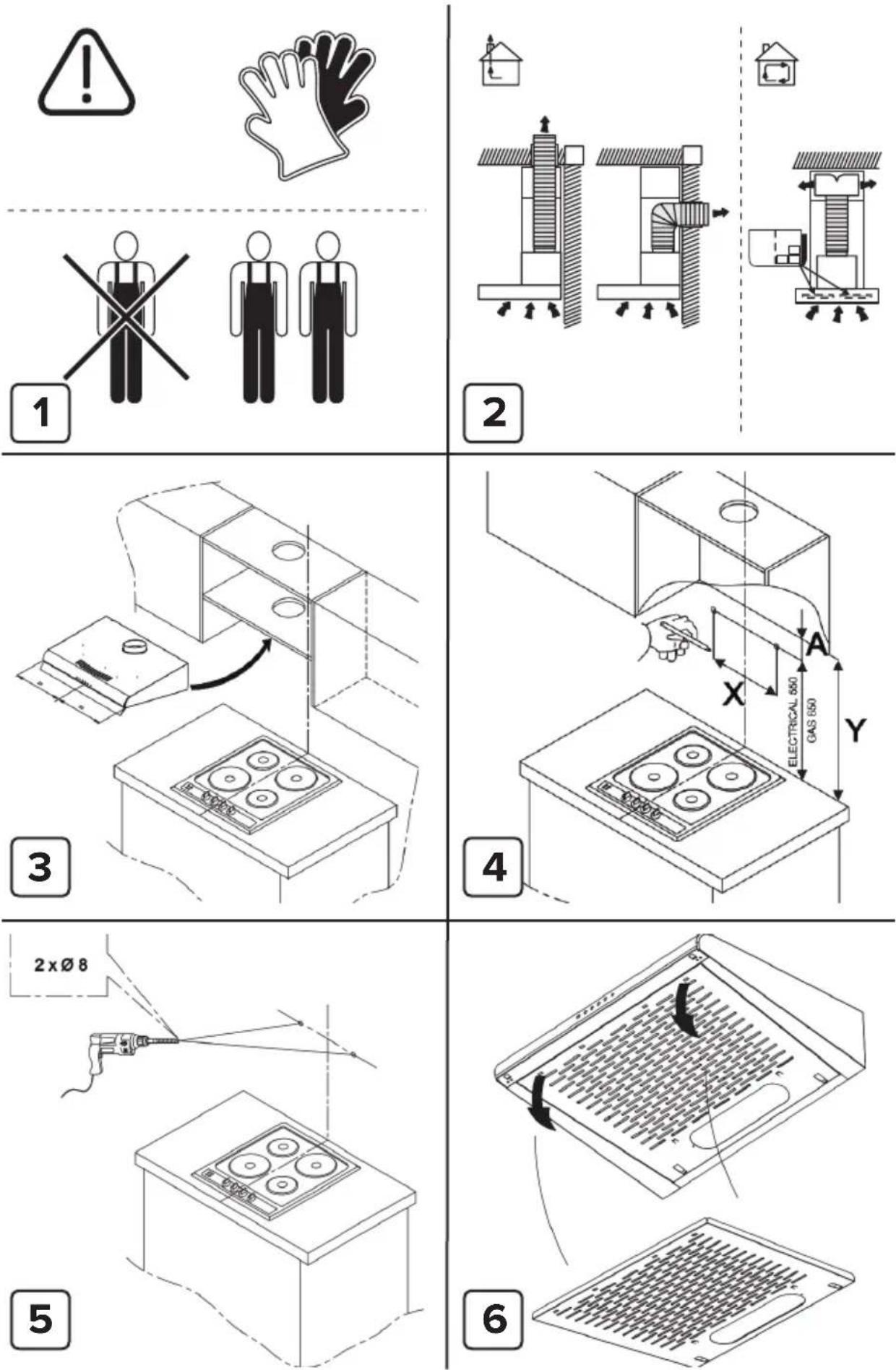

Före installation

VAR FÖRSIKTIG

WARNING!

Anslut inte köksfläkten till elnätet förrän installation har slutförts.

Bryt strömmen till köksfläkten före all form av rengöring eller underhåll genom att dra ur stickkontakten eller stänga av huvud-brytaren.

Bär alltid arbetshandskar vid installation och underhåll.

Denna köksfläkt är inte avsedd för användning av barn eller personer med nedsatt fysisk eller psykisk funktionsförmåga, eller som saknar erfarenhet och kunskap, såvida inte de övervakas eller har instruerats i användningen av köksfläkten av en person som ansvarar för deras säkerhet.

Denna köksfläkt är avsedd att användas av vuxna. Barn bör hållas under uppsikt så att de inte leker med köksfläkten.

Använd aldrig kåpan utan korrekt monterat galler!

Kåpan får ALDRIG användas som avställnings-/stödyta om det inte anges särskilt. Lokalen där köksfläkten är installerad måste vara väl ventilerad om köksfläkten används tillsammans med spis och annan utrustning som drivs av gas eller annat bränsle.

Köksfläktens ventilationskanal får inte vara anslutet till en ventilationssystem som används för annat ändamål, t.ex. skorsten-skanal eller rökkanal.

Undvik öppen eld och flambering under spiskåpan.

Öppen eld förstör filtren och utgör en brandrisk och måste därför undvikas under alla omständigheter.

Mat som tillagas i matfett ska övervakas konstant så att matfet- tet inte överhettas och börjar brinna.

Delar av kåpan kan bli varma vid användning av spisen.

Följ alltid myndigheternas gällande tekniska föreskrifter och säkerhetsföreskrifter för utsläpp av förorenad luft.

Kåpan måste rengöras regelbundet på både in- och utsidan (MINST EN GÅNG I MÅNADEN).

Rengöringen ska utföras enligt underhållsanvisningarna i denna bruksanvisning. Underlåtelse att följa anvisningarna för rengöring av kåpan och filtren kan medföra brandrisk.

Använd inte köksfläkten eller lämna den inte utan uppsikt om lampan inte är korrekt monterad. Annars finns det risk för elektriska stötar.

Vi frånsäger oss allt ansvar för fel, skador och bränder orsakade av köksfläkten till följd av att bruksanvisningen inte har följts.

Denna köksfläkt är märkt i enlighet med EU:s direktiv 2002/96/EG om insamling och återvinning av elektriska och elektroniska produkter (WEEE). Genom att kassera köksfläkten korrekt förhindrar du eventuella negativa konsekvenser för miljön och människors hälsa, som annars kan uppstå vid felaktig avfallshantering av denna produkt.

Symbolen p ^o produkten, eller i dokumenten som medföljer produkten, betyder att denna produkt inte får slängas i de vanliga hushållssoporna utan ska lämnas in på en återvinningsstation för elektriska och elektroniska produkter. Kasseringen måste ske i enlighet med gällande föreskrifter för avfallshantering.

Kontakta kommunen eller återförsäljaren för ytterligare information om insamling och återvinning av denna produkt.

Härmed försäkrar tillverkaren att denna produkt överensstämmer med följande EU-direktiv:

- lågspänningsdirektivet 2006/95/EG

- direktivet om elektromagnetisk kompatibilitet 2004/108/EG

Minsta tillåtna avständ från spishällen upp till köksfläktens nedersta del är 50 cm vid elspis och 65 cm vid gasspis eller kombinerad gas- och elspis. Om installationsanvisningarna för en gasspis anger ett större avständ gäller det större avståndet.

ELANSLUTNING

Kontrollera att nätspänningen överensstämmer med den angivna spänningen på köksfläktens typskylt. Om köksfläkten är försedd med en stickkontakt ska den anslutas till ett eluttag som uppfyller gällande föreskrifter och som är lättåtkomligt. Om köksfläkten inte är försedd med en stickkontakt (anslutning direkt till elnätet), eller om eluttaget är svåråtkomligt efter installationen av köksfläkten, ska det installeras en tvåpolig brytare som fungerar som överströmsskydd och bryter strömmen i händelse av att gränsvärdena överskrids. Brytaren ska installeras i enlighet med anvisningarna.

Varning! Kontrollera alltid att huvudkabeln är korrekt monterad innan du ansluter köksfläkten till elnätet och kontrollerar dess funktion.

Köksfläkten är försedd med en specialkabel. Om kabeln är skadad, ska du skaffa en ny från vår tekniska avdelning.

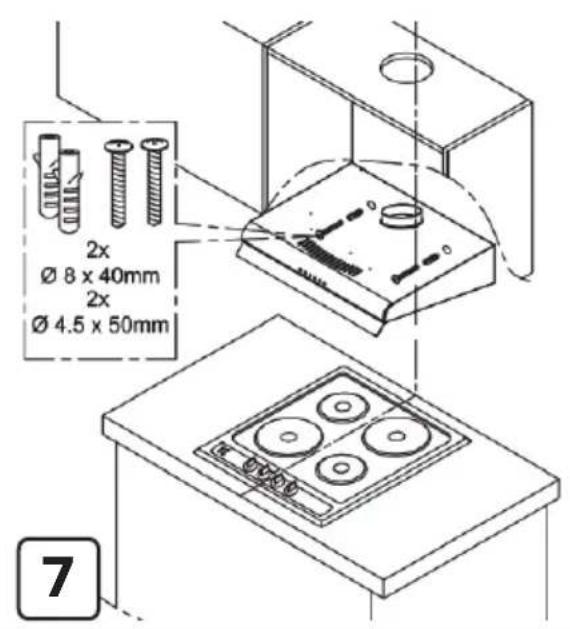

Expansionspluggar medföljer och med dem kan köksfläkten fästas i de flesta typer av väggar/tak. Dock bör en behörig installatör kontrollera att väggen/taket tål upphängning av en köksfläkt och klarar dess vikt. Kakla inte in eller foga köksfläkten mot väggen med cementbruk eller silikon. Endast utanpåliggande montering.

Denna köksfläkt är avsedd att anslutas till ventilationskanal eller användas med kolfilter (återcirkulation). Modellerna utan fläktmotor kan endast fungera om de är anslutna till en ventilationskanal och måste anslutas till ett externt utsug (ingår ej i leveransen).

Anslutningsanvisning medföljer det externa utsuget.

SV

Modell ansluten till ventilationskanal

På modeller anslutna till ventilationskanal leds osen från spisen ut i det fria via ett särskilt rör anslutet ovanpå kåpan med en fläns.

Observera! Utblåsröret ingår inte i leveransen utan måste köpas separat.

Utblåsrörets diameter måste vara densamma som flänsens. När utblåsröret dras horisontellt måste det ha en lätt lutning (ca 10°) uppåt för att luften lätt ska ledas ut ur rummet. Observera! Om köksfläkten är försedd med ett aktivt kolfilter måste det tas bort.

Anslut köksfläkten till ventilationshålet i väggen med en anslutningsfläns med en diameter som passar luftutloppet. Rör och ventilationshål i väggen med mindre diameter försäm- rar fläktens prestanda och ökar bullret avsevärt.

Vi frånsäger oss allt ansvar för problem och fel som uppstår vid användning av felaktiga diametrar.

! Använd kortast möjliga kanal.

! Använd en kanal med så få böjar som möjligt (maximal vinkel på böj: 90°).

! Undvik drastiska ändringar av kanalens tvärsnitt.

! Använd en kanal som är så slät som möjligt på insidan.

! Kanalen måste vara tillverkad av certifierat material.

Den här modellen suger in luften från köket, filtrerar den och skickar sedan ut luften i köket igen. För att köksfläkten ska fungera korrekt måste ett filter (eller flera filter) installeras. Filtret innehåller aktivt kol som renar luften och kan köpas hos närmaste återförsäljare. Filtret filtrerar bort fett och os från luften innan den skickas tillbaka ut i köket via gallret upptill.

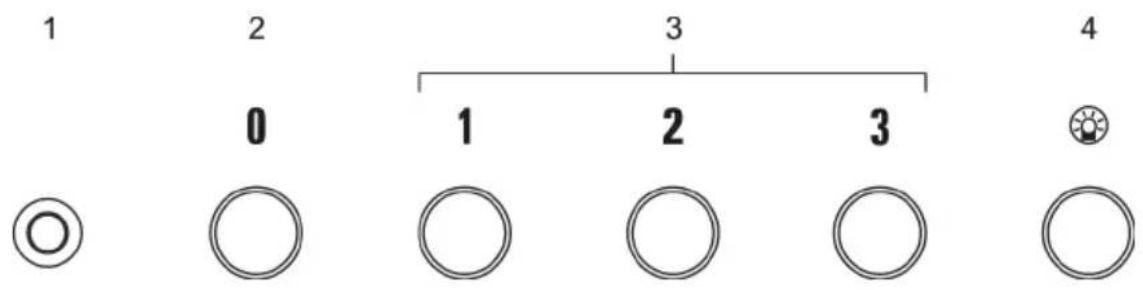

Köksfläkten styrs via manöverpanelen. Manöverpanelens utseende varierar beroende på vilken modell du har köpt.

1. Diod (fi nns endast på vissa modeller) – lyser om köksfl äkten är igång.
2. Stänger av köksfl äkten oavsett hastighet.
3. Hastighetsinställningar 1 – låg hastighet, 2 – medelhastighet, 3 – hög hastighet.
4. Knapp för tändning/släckning av lampor.

OBSERVERA! Före all form av underhåll ska strömmen till köksfl äkten brytas via huvudbrytaren och säkringen ska tas ur. Om köksfl äkten är ansluten till elnätet via stickkontakt och eluttag måste kontakten dras ur uttaget.

Rengör spiskåpan regelbundet (minst lika ofta som du rengör fettfi ltren) både in- och utvändigt. Använd en fuktad mjuk trasa med lite neutralt rengöringsmedel. Använd inte repande medel. ANVÄND INTE ALKOHOL

WARNING: Om spiskåpan inte rengörs enligt anvisningarna och fettfi ltren inte byts ut fi nns det risk för brand.

Därför rekommenderar vi att du följer dessa anvisningar.

Tillverkaren frånsäger sig allt ansvar för skador på motorn eller brandskador orsakade av bristfälligigt underhåll eller underlåtelse att följa ovanstående säkerhetsåtgärder.

Fångar in fettpartiklar från matlagningen.

Fettfi ltret måste rengöras en gång i månaden (eller när indikeringslampan för mättat fi lter tänds – om din fl äktmodell är försedd med denna funktion). Diska fi ltret för hand eller i diskmaskin (med låg vattentemperatur och kort diskcykel) och använd endast milt diskmedel.

Om fi ltret maskindiskas kan det bli lätt missfärgat, men det påverkar inte dess fi ltreringsförmåga.

Lossa fi ltret genom att dra i snäpplåset.

Underhåll

Rengöring

Fettfi Iter

SV

Cirkulationsläge

Med denna inställning släpps filtrerad luft tillbaka in i rummet genom öppningar i kåpan. I detta läge måste kolfilter användas, se instruktion 16 på sida 8:

1. Fläkten är inställd på cirkulations läge (skruven måste lossas).
2. Följande inställningar måste vara utförda för cirkulationsläget:
3. Ta bort det nedre metallhöljet genom att skifta plastreglagen.
4. Öppna upp fläktens främre luftöppning genom att ställa reglaget i nedersta läget.
5. Montera kolfiltret.
6. Montera tillbaka det nedre metallhöljet.
7. Anslut fläkten till vägguttaget.

Byte av lampor

Calypsomodellerna är försedda med 2 x 20 W-halogenlampor. Byte av lampor: se sidan 7, figurerna 10–12. Ta bort kåpan och tryck sedan ner lampan uppifrån. Ta emot lampan underifrån med den andra handen. Koppla ur hela enheten och byt ut den mot en ny. Upprepa momenten i omvänd ordningsföljd för att sätta i den nya lampan.

Modellerna i F-serien är försedda med en 28 W-halogenlampa. Byte av lampa: se sidan 8, figurerna 13–15. Ta bort aluminium-filtren. Ta bort den trasiga lampan och sätt i en ny. Använd en bit tyg eller hushållspapper för att hålla i lampan. Sätt tillbaka aluminiumfiltren.

VIKTIGT! Använd alltid samma typ av lampa som installerats av tillverkaren. Om du är osäker på vilken typ av lampa det ska vara, kan du kontakta närmaste återförsäljare av Cylinda.

Dear Customer,

• Problembeskrivning
• Namn och adress
• Ditt telefonnummer

Våra tekniker är specialutbildade på Cylindaprodukter och vi använder bara originalreservdelar.
