BRUKSANVISNING IHI 6272 Cylinda

Gratulerar till ditt köp av en keramikhäll som kan byggas in i alla typer av köksinredning.

Hällen passar in som en del i ett modernt kök.

Förutom att hällen har en modern och tilltalande utformning och är värmetålig är den också effektiv och lättanvänd, vilket du kommer att märka när du börjar använda den.

Vi hoppas att du kommer att bli nöjd med hållen.

Observera!

Läs bruksanvisningen noggrant innan du börjar installera och använda kokhällen.

Hällen är endast tänkt att användas för matlagning. Utnyttjande av hällen för andra ändamål än matlagning (t ex för uppvärmning av lokalen) är inte tillåtet då det kan innebära fara.

Cylinda förbehåller sig rätten att göra ändringar som inte påverkar hållens funktion.

Produktbeskrivning....10

Installation....12

Användning....16

Rengöring och underhåll....29

Tekniska data....32

Obs. Hällen och dess åtkomliga delar blir varma under användning. Undgå att röra vid kokzonerna eftersom de kan vara heta. Låt inte barn under 8 år använda spisen utan vuxens uppsikt.

Spisen får inte användas av personer (inklusive barn under 8 år) med nedsatt fysisk, sensorisk eller mental förmåga, eller som saknar erfarenhet och kunskap om dess användning, utom om de övervakas eller har instruerats av den som ansvarar för deras säkerhet. Barn får inte leka med spishällen. Låt inte barn rengöra eller använda spisen utan att ha uppsikt över dem.

Obs. Ha alltid uppsikt över spisen om du lagar mat i olja eller fett, annars kan faror uppstå och det finns risk för eldsvåda.

Försök ALDRIG släcka elden med vatten. Dra ut spisens kontakten från väggen och kväv lågorna med ett lock eller en brandfilt.

Obs. Brandrisk: Använd inte kokytan som förvaringsplats.

Obs. Om hällens yta har spruckit ska du stänga av strömmen för att undvika risken för elstötar.

Lägg inte metallföremål som knivar, gafflar, skedar, och lock på hällens ovansida eftersom de kan bli heta. Spisen är inte avsedd att styras med hjälp av en extern timer eller en separat fjärrkontroll.

Stäng av spisen när du har använt den. Lita inte enbart på spisens funktion att känna av kokkärl.

Spisen är inte avsedd att styras med hjälp av en extern timer eller en separat fjärrkontroll.

Använd inte utrustning som rengör med ånga när du rengör spisen.

• Läs igenom användarmanualen noga innan du använder hällen första gången. Instruktionerna säkerställer din säkerhet och förhindrar att hållen skadas.
• Om spishällen används i omedelbar närhet av en radio, TV eller någon annan apparat som sänder radiovågor bör du försäkra dig om att hållens touchsensorer fungerar korrekt.
• Hällen måste anslutas av en behörig installatör.
• Installera inte hällen i närheten av kylen.
• Inredning som står bredvid hällen måste tåla temperaturer upp till 100 °C. Detta gäller faner, lister och ytor av plast, lim samt målning.
• Hällen får inte användas innan den är monterad i köksinredningen. Detta skyddar användaren mot att komma åt strömförande komponenter.
• Endast fackmän får utföra reparationer på spishällen. Felaktigt utförda reparationer kan innebära faror för användaren.
• Spishällen är inte ansluten till strömmen när kontakten är utdragen eller strömbrytaren är avstängd.
• Elkabelns kontakt måste vara åtkomlig när spishällen är installerad.
• Barn får inte leka med spishällen.
• Spishällen är inte avsedd att användas av personer (inklusive barn) med någon fysisk eller psykisk funktionsnedsättning eller av personer som saknar erfarenhet eller kännedom om hällen, utom under överinseende av, och i enlighet med instruktioner som lämnas av, personer som ansvarar för deras säkerhet.
• Personer med implantat för viktiga funktioner (t.ex. pacemaker, insulinpump eller hörapparat) måste försäkra sig om att hållen inte påverkar implantatens funktion (hällens frekvens är 20-50 kHz).
• När strömmen kopplas från raderas alla inställningar och indikationer. Var försiktig när strömmen slås till igen. Om kokzonerna är heta visas indikatorn „H” för restvärme. Första gången hållen ansluts till strömmen visas även barnlåset.
• Den integrerade indikatorn för restvärme används för att avgöra om hällen är igång och om den är varm.
• Om strömuttaget finns i närheten av kokzonerna måste du försäkra dig om att strömkabeln inte rör vid någon het yta.
• Lämna inte hällen obevakad om du lagar mat med olja eller fett, eftersom matlagning med olja eller fett kan innebära en brandrisk.
• Ställ inte plastkärl eller lägg aluminiumfolie på hällen. De smälter vid höga temperaturer och kan skada hållens ovansida.
• Socker eller sockerlösning, citronsyra, salt och plast får inte hamna på den heta kokzonen.
• Om socker eller plast råkar hamna på en het kokzon ska du inte stänga av hållen, skrapa bort socket eller plasten med en vass skrapa. Skydda händerna mot brännskador.

SÄKERHETSANVISNINGAR

• Använd kastruller och stekpannor med en plan botten och utan skarpa kanter när du lagar mat på hällen, skarpa kanter kan orsaka permanenta skador på hällens ovansida.
• Induktionshällens ovansida är värmeresistent. Den är inte känslig för köld eller hetta.
• Undvik att tappa föremål på hållens ovansida. I vissa fall kan en slagpunkt, som när du tappar en kryddburk, orsaka att hållens yta spricker eller repas.
• Om en skada inträffar kan sjudande mat läcka in till strömförande delar genom det skadade området.
• Om hållens yta har spruckit ska du stänga av strömmen för att undvika risken för elstötar.
• Använd inte hållens ovansida som skärbräda eller arbetsyta.
• Lägg inte metallföremål som knivar, gafflar, skedar, lock eller aluminiumfolie på hållens ovansida eftersom de kan bli heta.
• Hällen får inte installeras ovanför en värmeapparat utan fläkt, ovanför en diskmaskin, kyl, frys eller tvättmaskin.
• Om spishällen har monterats i en kökssbänk kan föremål i kökskåpet under bänken värmas upp till höga temperaturer av luften som strömmar ut genom ventilationssystemet. Därför rekommenderar vi att en mellanvägg används (se fig. 2).
• Följ även anvisningarna för induktionshällens rengöring och skötsel. Om hällen används på ett felaktigt sätt kan garantin upphöra att gälla.

HUR MAN SPARAR ENERGI

Den som använder energi på ett klokt och ansvarigt sätt sparar inte bara pengar utan även miljön. Därför ska vi spara energi! Man kan göra det genom att:

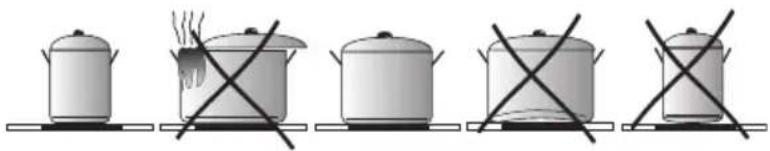

- Använd lämpliga kokkärl

Kokkärl med plan och tjock botten kräver 1/3 mindre energi. Kom ihåg att använda lock, annars ökar energiförbrukning med 4 gånger!

- Anpassa kokkärl till värmezonen

Kokkärlet bör aldrig vara mindre än värme- zonen.

- Se till att värmezonen och kokkärlsbottnarna är rena

Smuts försämrar värmeöverföringen. Starkt inbränd smuts kan ofta endast tas bort med användning av miljöfarliga rengöringsmedel.

- Undvik att lyfta på locket i onödan

- Placera plattan långt ifrån kylskåp och frys

Genom att placera kokplattan i närheten av kylskåp och frys ökar energiförbrukningen.

UPPACKNING

Emballaget skyddar hällen mot skador som kan uppstå under transport. Efter att du packat upp hällen bör du lämna emballaget till återvinning.

Allt material som använts vid tillverkning av emballaget är miljövänligt och kan återvinnas till 100%.

Obs! Se till så att barn inte kan få i sig av den frigolit som skyddar under transporten.

KASSERING AV FÖRBRUKADE PRODUKTER

När produkten är förbrukad får den inte kasseras som vanligt avfall, utan man bör överlämna den till en organisation som återvinner elektriska och elektroniska produkter. På produkten, bruksanvisningen eller

förpackningen finns en symbol som visar att förbrukad produkt ska lämnas till återvinning.

Material som används för tillverkning av produkten kan återvinnas enligt lämplig beteckning. Genom återvinning av materialet i den förbrukade produkten bidrar man till ett stärkt miljöskydd.

Kontakta din kommun för uppgifter om var i din kommun det finns organisationer som tar hand om förbrukade produkter.

Beskrivning av IHI 6272 spishäll

Induktionskokzoner

booster 220x190 (höger bak)

Induktionskokzonerbooster ∅ 160 mm (vänster bak)		Cylinda
Induktionskokzonerbooster ∅ 210 mm (vänster fram)
Induktionskokzonerbooster 220x190 (höger fram)

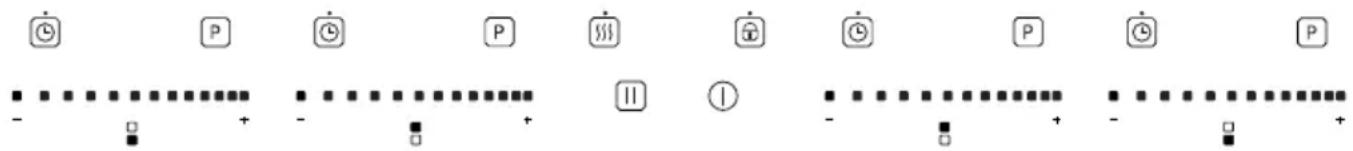

Kontrollpanel

1. Kokzon med boosterfunktion: ∅ 160 mm (vänster bak)

2. Kokzon med boosterfunktion: ∅ 210 mm (vänster fram)

1. Kokzon med boosterfunktion: 220x190 (höger bak)

2. Kokzon med boosterfunktion: 220x190 (höger fram)

1. Till/från sensor
2. Peksensor för värmeinställning
3. Display för kokzoner
4. Timersensor
5. Timer kontrollampa
6. Sensorfält booster

7. Sensor stop'n go

8. Sensorfält varmhällningsfunktion

9. Sensorfält barnlås
10. Barnlåsindikering
11. Varmhållningsindikering

Mått köksbänken

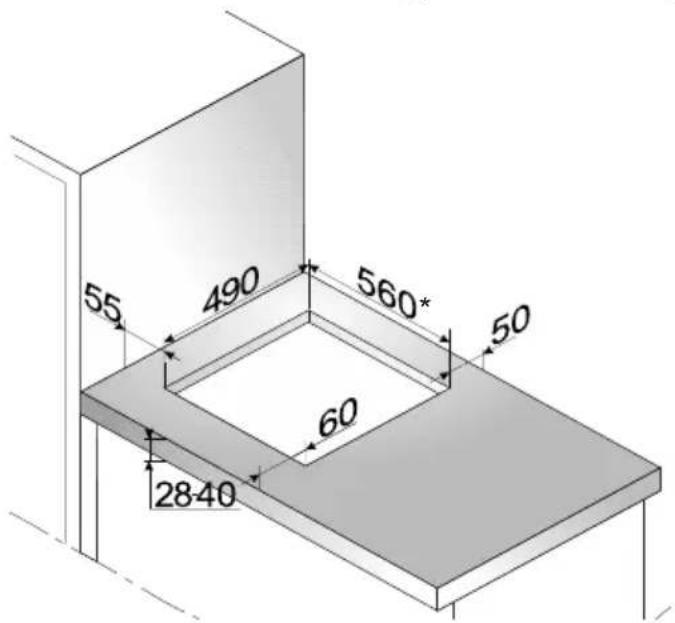

Göra öppning i köksbänken

• Köksbänken måste vara 28 - 40 mm tjock och minst 600 mm bred. Köksbänken måste vara plan och stå vågrätt. Bänkens kant mot väggen måste tätas för att förhindra att vatten eller andra vätskor tränger in.
• Se till att det finns tillräckligt plats runt öppningen, i synnerhet minst 50 mm till väggen och 60 mm till köksbänkens framkant.
• Avständet mellan öppningens kant och inredningens sida ska vara minst 55 mm.
• Köksbänkens material, inklusive faner och lim, måste tåla temperaturer upp till 100 °C. I annat fall kan faneret lossna och köksbänken blir deformerad.
• Öppningarnas kanter måste tätas med ett lämpligt material för att förhindra att vatten tränger in.
• Köksbänkens öppning måste sågas i de dimensioner som visas i fig. 1.
• Försäkra dig om att det finns ett fritt utrymme på minst 25 mm under hällen där luften kan cirkulera fritt så att överhettning förhindras. Se fig. 2.

(*) 560 mm för spishällar
i bredden 600 mm
(*) 750 mm för spishällar
i bredden 770 mm

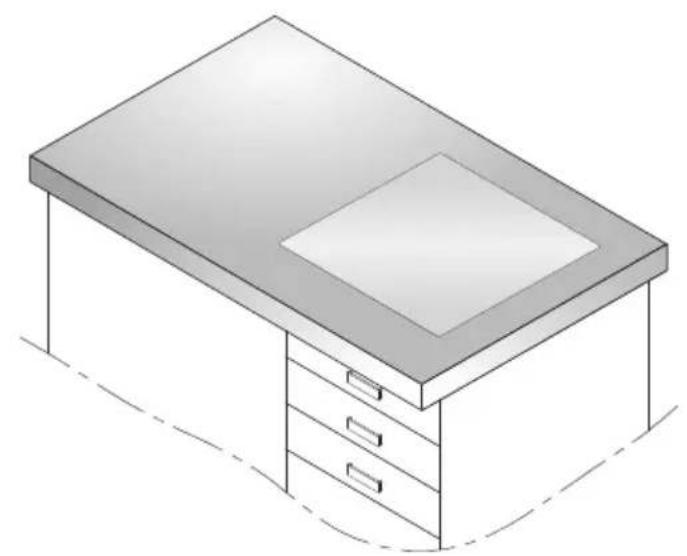

Inbyggnad i underskåpets bänkskiva.

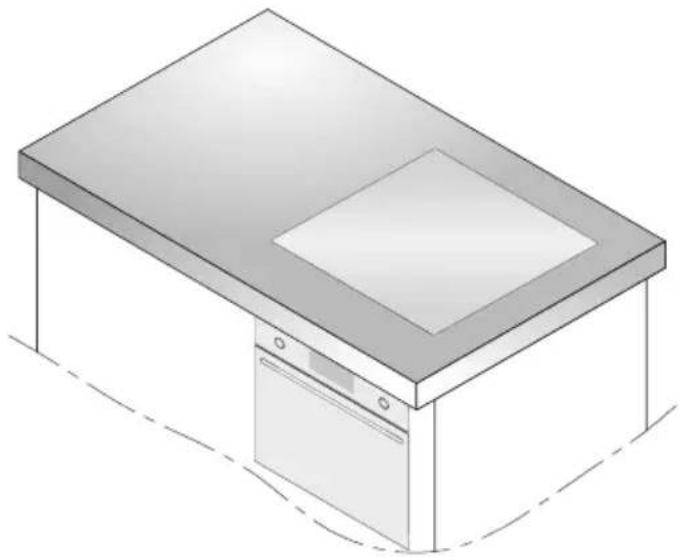

Inbyggnad i bänkskiva över ugn med fläkt.

• Anslut hällen med elsladden enligt det medföljande elschemat.
• Ta bort damm från köksbänken, placera hällen i öppningen och tryck ordentligt (fig. 3).

Fig. 3

1 - Köksbänk
2 - Packning till hällen
3 - Keramisk häll

Inkoppling till elsystem

Varning!

Inkoppling till elsystem får endast utföras av auktoriserad el-installatör. Det är förbjudet att själv utföra bearbetningar eller ändringar i elsystemet.

Anvisningar för installatör

Strömkabeln måste placeras bort från den direkta värmekällan. Den ska inte utsättas för temperaturer över 50 °C över rumstemperatur.

Denna apparat är överrensstämmande med kraven från följande ECC-direktiv:

2006/95/EC Lågvoltsdirektiv

2004/108/EC EMC-direktiv

Innan plattan kopplas in ska man läsa informationen som finns på visare och på anslutnings- schemat.

Obs!

Installatören ska till användaren lämna "Bevis för plattans anslutning" (bilaga till servicekort).

Andra anslutningssätt än det i schemat angivna, kan medföra att den keramiska hällen skadas.

ELSCHEMAViktigt! Värmekomponenterna fungerar vid 230 V.
Viktigt! En skyddsledare måste anslutas till den terminal som är märkt med + för varje anslutning.				Typ/ledararea	Säkring
1	För en enfasig 230 V anslut-ning med neutralkabel bryggas terminal L1, L2, den neutralakabeln ansluts till terminal N och skyddsledaren till +	1N~		H05VV-FG 3X 4 mm2	min.30 A
2*	För en 230/400 V tvåfas-anslutning med neutralledare ansluts neutralledaren till uttag N och skyddsledaren till +	2N~		H05VV-FG 4X2,5mm2	min.16 A
3*	För en 230/400 V trefas-anslutning med neutralledare ansluts neutralledaren till uttag N och skyddsledaren till +	3N~		H05VV-FG 5X 1,5 mm2	min.16 A
4*	E90 kontakt och elsladd medföljerprodukten.	3N~		H05VV-FG 5X 1,5 mm2	min.16 A
L1=R, L2=S, L3=T; N = anslutning med neutralkabel; + = terminal skyddsledare GY-grå, BK-svart, BN-brun, BU-blå, GNYE-gul-grön

Innan du använder hällen första gången

• Först ska hällen rengöras ordentligt. Hällen be han dlas på samma sätt som gla sy tor.
• Vid första användningen kan det finnas en övergående luktavsöndring. Ha därför ventilationenigångelleröppnafönster.
• Utför skötseln med hänsyn till säkerhetsanvisningarna.

Hur induktionshällens kokzoner fungerar

En elektrisk oscillator styr en spole som finns inuti produkten. Spolen alstrar ett magnetfält som inducerar virvelströmmar till kokkärlet.

Dessa virvelströmmar som har inducerats av magnetfältet värmer upp kokkärlet.

För detta krävs att kokkärlens botten är ferromagnetisk, d.v.s. att det påverkas av magnetfält.

Generellt kan man säga att induktionstekniken har två fördelar:

• Värmen avges endast genom kokkärlet och dess effekt maximeras därmed.
• Det förekommer ingen fördröjning av uppvärmningen eftersom maten börjar tillagas så snart kärlet placeras på hällen, och avslutas så snart kärlet tas bort.

Induktionshällen avger vissa ljud under normal användning. Dessa inverkar inte på hållens korrekta funktioner.

• Lågfrekvent surrande ljud. Detta ljud hörs när kokkärlet är tomt och upphör när vatten eller livsmedel tillsätts i kärlet.
• Högfrekvent visslande ljud. Detta ljud hörs i kokkärl tillverkade av flera olika materialskikt när värmen är inställd på max. Ljudet blir starkare om två eller flera kokzoner inställda på maxvärme används. Ljudet upphör eller minskar i styrka när du sänker värmeinställningen.
• Gnisslande ljud. Detta ljud hörs i kokkärl tillverkade av flera olika materialskikt. Ljudstyrkan beror på tillagningssättet.
• Brummande ljud. Ett brummande ljud kan höras när elektronikens kylfläkt är igång.

Ljuden som hörs när produkten används normalt beror på att kylfläkten är igång, tillagnings-sättet, kokkärlens storlek, kokkärlens material och på värmeinställningen.

Dessa ljud är helt normala och utgör inget fel på produkten.

Fläkt: Används för att skydda och kyla styr- och matningsenheter. Fläkten kan arbeta med 2 olika hastigheter och fungerar automatiskt. Fläkten fortsätter att vara igång tills det elektroniska systemet är tillräckligt avkylt oavsett om spisen och kokzonerna har stängts av eller inte.

Transistor: Temperaturen på de elektroniska delarna mäts ständigt med hjälp av en sond. Om värme ökar mot en riskgräns sänker systemet automatiskt värmeeffekten på en värmezon eller stänger av värmezoner som finns närmast de uppvärmda elektroniska delarna.

Detektorer kokkärl: Detektor för kokkärl möjliggör att plattan arbetar och värmer. Små föremål placerade på värmeområde ( t ex. sked, kniv eller ring) kommer inte att betraktas som kokkärl och plattan kommer inte att sättas på.

Kokkärlsavkännare

Kokkärlsavkännaren är installerad i induktionshällen. Den gör att uppvärmningen startar automatiskt när en gryta eller stekpanna känns av på kokzonen, och avslutas när den tas bort. Detta spar på energin.

• När ett lämpligt kokkärl ställs på kokzonen visas värmeinställningen på displayen.
• För induktion krävs lämpliga kokkärl med ferromagnetisk botten (se tabellen)

Om det inte finns något kokkärl på kokzonen, eller om kokkärlet är olämpligt, visas symbolen ➤ Kokzonen kommer inte att fungera. Om inget kokkärl känns av inom 90 sekunder stängs kokzonen av.

Använd touchsensorn för att stänga av en kokzon i stället för att bara ta bort kokkärlet.

Kokkärlsavkännaren är inte avsedd att användas i stället för en till/från sensor.

Induktionshällen har elektroniska touch-sensorfält som styrs genom att du trycker på det markerade området med fingret.

Det hörs en ljudsignal varje gång du trycker på sensorfältet.

Var noga med att bara trycka på ett sensorfält i taget när du sätter på eller stänger av hällen, eller när du ändrar värmeinställningen. Om du trycker på två eller flera sensorfält samtidigt (med undantag för timer och barnlås) kommer hällen att ignorera styrsignalerna, den kan utlösa en felindikering om du trycker på sensorfälten för länge. Stäng av kokzonen med sensorfälten när du är klar och lita inte bara på kokkärlsavkännaren.

Att välja kokkärl för induktionshällen

- Använd bara kokkärl av hög kvalitet med en helt plan botten. Det förhindrar att heta områden uppstår i kokkärlet där mat kan bränna vid. Grytor och stekpannor med tjocka stålväggar ger den bästa värmefördelningen. - Försäkra dig om att kärlets botten är torr. Försäkra dig om att kokkärlets botten är helt torr innan du ställer det på kokzonen efter du har fyllt det, eller har tagit fram det ur kylen. I annat fall kan hållens yta bli smutsig.

- Ett lock förhindrar att hettan försvinner ur kärlet, vilket gör att både tillagningstiden och energiförbrukningen minskar.

- Du ser om ett kokkärl är lämpligt genom att försäkra dig om att dess botten fungerar som en magnet.

- Kärlets botten måste vara plan för bästa temperaturstyrning i induktionsmodulen.

- Om botten buktar inåt, eller om det finns en stor logotyp från tillverkaren i kärlets botten, kommer det att påverka induktionsmodulens temperaturstyrning. Det kan orsaka att kärlet överhettas.

- Använd inte defekta kokkärl, exempelvis kokkärl vars botten har skadats p.g.a. överhettning.

- Om du använder ett stort kokkärl med en ferromagnetisk botten vars diameter är mindre än det totala kokkärlets diameter, kommer endast den ferromagnetiska botten att värmas upp. Det resulterar i att värmen inte kan fördelas jämnt i hela kokkärlet. Om det ferromagnetiska området minskas genom att kokkärlet har aluminiumdelar kan kärlets effektivt uppvärmda område bli mindre. Hällen kan få problem med att känna av kokkärlet eller inte känna av det alls. För bästa tillagningsresultat ska kokkärlets ferromagnetiska botten ha samma diameter som kokzonen. Om kokkärlet inte känns av på en använd kokzon rekommenderar vi att du försöker med en mindre kokzon.

När du använder en induktionshäll ska du endast använda ferromagnetiska bottenmaterial som:

-Emaljerat stål
• Gjutjärn
- Kokkärl i rostfritt stål specialtillverkade för induktionshällar.

Beteckning på kokkärl Koll	et finns en symbol på etiketten som säger att kokkärlet kan användas för induktionsplattor.
	Man ska använda magnetiska kokkärl (gjorda av emailjbleck, magnetiskt rostfritt stål, gjutjärn). Du kan kontrollera kokkärlets användbarhet genom att lägga en magnet på dess undersida.
Rostfritt stål Får inte användas
Aluminium Får inte användas
Gjutjärn Hög effektivitet
	Obs! Kokkärlen kan göra sprickor i plattan
Emaljstål Hög effektivitet
	Vi rekommenderar kokkärl med plan och tjock botten
Glas Får inte användas
Porslin Får inte användas
Kokkärl med kopparbotten	Får inte användas

Kokkärlens storlek.

• För bästa tillagningsresultat ska storleken på kokkärlets botten (ferromagnetisk del) passa till kokzonens storlek.
• Om kokkärlets bottendiameter är mindre än kokzonens storlek sänks kokzonens effektivitet och tillagningstiden blir längre.
• Kokzoner har en lägsta gräns för att kunna känna av tillagningskärl som aktiveras av tilllagningskärlets ferromagnetsiska botten och materialet som kärlet är gjort av. Om olämpliga kärl används kan det medföra att kokzonen inte känner att det finns ett kokkärl på den.
• Om du använder ett kokkärl som är mindre än den minsta diametern kan det hända att hållen inte kommer att fungera.

Induktionskokzoner Induktionskokkärletsbottendiameter
Diameter (mm) Minsta	(mm)
210 140
160 90
220x190 120

Kontrollpanel

• Så snart hällen har anslutits till strömmen kommer alla displayer att lysas upp en kort stund. Din induktionshäll är då klar att använda.
• Induktionshällen har elektroniska peksensorfält som styrs genom att du trycker på dem med fingret under minst 1 sekund.
• När du trycker på en sensor bekräftas beröringen med en pipton.

Ställ inte föremål på sensorfälten (det kan utlösa ett fel). Håll alltid sensorfälten rena.

Starta hällen

Starta produkten genom att trycka på till-/från-sensorn Ⓐ och håll den intryckt minst 1 sekund. Hällen är startad när symbolerna L J F T eller "h."/H." (om kok-zonerna fortfarande är varma) visas på alla displayerna.

Om du inte ställer kokzonens värme 10 sekunder efter att du har satt på hällen stängs den av automatiskt.

Aktivera kokzonen och ställ in värmen.

• Sätt på hällen med sensorn .①
• För fingret över sensorn • • för att starta kokzonen med önskad värmeinställning.

Stänga av kokzoner

Stäng av kokzonen på ett av följande sätt:

• Stäng av hällen med sensorn .①
• Tryck på för att aktivera kokzonen och låt fingret glida åt vänster för att ställa in värmen på "0".

Att stänga av hällen

Hällen är igång när minst en kokzon är aktiv.

- Stäng av hällen med sensorn .①

Om kokzonen fortfarande är varm visar tillhörande display bokstaven "H" eller "h" för att ange restvärme. För symbolbeskrivning, se nedan.

Boosterfunktion "P"

Boosterfunktionen höjer strömmen till 220x190 mm kokzonen från 2 200 W till 3 700 W, ∅ 160 mm från 1200 W till 1400 W, ∅ 210 mm från 2000 W till 3000 W, och brygg-kokzonens (220 x 390 mm) från 3 600 W till 5 500 W.

- Tryck på P för att aktivera boosterfunktionen — displayen visar bokstaven "P".

Stäng av boosterfunktionen:

• Tryck på sensorn · • och låt fingret glida till "0" för att stänga av boosterfunktionen.
• Tryck på sensor P igen. Du kommer tillbaka till tidigare värmeinställning och boosterfunktionen är inaktiverad.

Du kan bara ha boosterfunktionen igång på två lodräta eller vågräta kokzoner samtidigt.

Barnlåsfunktion

Barnlåsfunktionen stänger av alla hållens manöverorgan så att barn inte kan använda den, eller när du ska rengöra hållen. Barnlåsfunktionen kan ställas in när hållen är igång och när den är avstängd. Barnlåsets funktion sätts igång och stängs av genom att du trycker på sensorn 3 sekunder. När funktionen är igång tänds kontrollampan bredvid sensorn

Med aktiverat barnlås måste du använda sensor Ⓡför att stänga av produkten. Om du försöker starta produkten med aktiverat barnlås visas meddelandet "Lo" (läst). Barnlåset inaktiveras genom att du avbryter strömförsörjningen.

Indikator för restvärme "H"

När du har använt spisen är kokzonen glas varmt även när du har stängt av kokzonen. Detta kallas för restvärme.

Om glasets temperatur är högre än 60 °C* visar kokzonens display bokstaven "H".

Om glasets temperatur är 45° C*–60 °C visar kokzonens display bokstaven "h" (låg restvärme).

* Temperaturerna är ungefärliga

Rör inte vid kokzonen medan bokstaven för restvärme visas, risk för brännskador. Ställ heller inga föremål som inte tål värme på kokzonen!

Indikatorn för restvärme "H" eller "h" syns inte under strömavbrott. Trots detta kan kokzonen fortfarande vara het!

Att begränsa funktionstiden

Induktionshällen har en timer för varje kokzons funktionstid för att öka effektiviteten.

	Inställning av till-lagningsvärme	Maximal funk-tionstid
Den maximala funktionstiden avgörs separat utifrån värmeinställningen som används vid mat-lagningen. Om du bara använder en värmein-ställning under en längre tid visas den maximala tillagningstiden i tabell:	- = ≡	8 tim.
	1 8 tim.
	2 8 tim.
	3 5 tim.
När den maximala tillagningstiden har uppnåtts stängs induktionshällen av automatiskt, och rest-värmeindikatorns symbol visas på displayen. Den maximala tillagningstiden gäller för en kokzon.	4 5 tim.
	5 5 tim.
	6 5 tim.
	7 1,5 tim.
	8 1,5 tim.
	9 1,5 tim.
	10 1,5 tim.
	11 1,5 tim.
	12 1,5 tim.
	P 10 min.
Automatisk uppvärmningsfunktion

Automatisk uppvärmningsfunktion

Gör så här för att aktivera funktionen:

För fingret över sensorn · · till en punkt mellan 1–11och håll kvar fingret tills bokstaven "A" blinkar omväxlande med värmeinställningen.	Inställning av till-lagningsvärme	Den automatiska uppvärmningsfunktionens varaktighet (minuter)
	1 48 sek.
	2 2 min., 24 sek.
När uppvärmningstiden är över (se tabellen) slår kokzonen automatiskt tillbaka till den tidigare valda värmeinställningen och den visas på displayen.	3 3 min., 48 sek.
	4 5 min., 12 sek.
	5 6 min., 48 sek.
	6 2min.
Om du lyfter av kokkärlet från kokzonen medan uppvärmningsfunktionen är igång och sedan ställer tillbaka det, fortsätter uppvärmningsfunktionen tills hela uppvärmningstiden har gått.	7 2 min., 24 sek.
	8 2 min., 48 sek.
	9 3 min., 24 sek.
	10 3 min., 12 sek.
	11 1 min., 48 sek.

Timer

Timerfunktionen underlättar matlagningen genom att du kan ställa in tillagningstiden. Den kan också användas som äggklocka. Timerfunktionen kan bara startas när du använder spisen (värmeinställningen är högre än "0"). Du kan använda timerfunktionen på alla kokzoner samtidigt. Maxtiden är 99 minuter(1 minutsteg). För att ställa in timern:

• För fingret över sensorn för att starta önskad kokzon.
• Tryck på timer-sensorn. Displayen visar "00".

Du ställer för sin den andra siffran (ental minuter) och därefter den första siffran (tiotal minuter).

- När du har startat timern för du fingret över sensorn • • • för att ställa in minuternas ental.

• Tryck på timersensorn på nytt för att ställa in tiotal minuter.
• Låt fingret glida över sensorn för att ställa in tiotal minuter.
• Om du inte ställer in tiotalet minuter inom 10 sekunder ställs timern in på "0" (exempelvis "06", vilket betyder att timern är inställd på 6 minuter).

Timern börjar räkna ner tiden när dess ⒺED-lampa börjar blinka.

Du ställer in timern till nästa kokzon genom att upprepa samma steg för en annan kokzon. Tänk på att du kan ställa in timerfunktionen för alla kokzonerna.

Timerns varaktighet kan ändras när som helst. Tryck då på och glid sedan med fingret över · för att ändra timerns inställning.

Du kan när som helst trycka på för att kontrollera hur mycket tid det är kvar.

När den inställda tiden har gått hörs en varningston. Tyck på för att stänga av piptonen.

Piptonen stängs av automatiskt efter 2 minuter, och den blinkande displayen efter 5 minuter.

Du kan avbryta timerns nerräkning genom att trycka på och hålla intryckt i 3 sekunder, eller föra fingret över. till läget "00".

Timer

När ingen kokzon används kan timerfunktionen användas som en vanlig äggklocka. När hällen är avstängd:

• Tryck på sensorn och starta produkten.
• Därefter trycker du inom 10 sekunder på sensorn för att välja äggklocka. Displayen visar "00".
• För fingret över sensorn för att ställa in tidens varaktighet.
• Äggklockan är igång när LED-lampan är tänd.

När den inställda tiden har gått hörs en varningston. Tryck på för att stänga av piptonen eller vänta tills den stängs av automatiskt – piptonen stängs av automatiskt efter 2 minuter, och den blinkande displayen efter 5 minuter.

Du kan avbryta köksklockans nerräkning genom att trycka på och hålla intryckt i 3 sekunder, eller föra fingret över till läget "00".

Om du sätter igång en kokzon medan äggklockan räknar ner kommer kokzonen att stängas av när äggklockans inställda tid är över.

Timerns indikering Ⓤbörjar blinka. Kokzonen stängs av när den inställda tiden är över.

Varmhållningsfunktion

Varmhållningsfunktionen används för att hålla maten varm på en kokzon. Den valda kokzonen är igång på låg värme. Tack vare detta bibehålls den varma matens smak och den kan serveras utan att den fastnar i kokkärlets botten. Den här funktionen kan också användas för att smälta smör eller choklad.

Om du vill att kokzonens sensor ska mäta kokkärlets temperatur korrekt, måste det använda kokkärlets botten vara helt plan samt kärlet lämpa sig för att användas på en induktionshäll (enligt tillverkarens anvisningar).

Varmhållningsfunktionen finns på alla kokzonerna. Varje kokzon har 3 värmeinställningar, d.v.s.:

• 42 °C
- 70^ C
- 94^ C

Använda varmhällningsfunktionen:

• Tryck på sensor 🐎 till varmhållningsfunktionen. Indikeringen visas och kokzonen värms upp till temperaturen 42 °C.
• Använd sensor för att ställa in önskad värme till den valda kokzonen.
• För fingret över sensorn · · · till läge "0" för att när som helst stänga av varmhållningsfunktionen.

Stop'n go-funktion (paus II)

Stop'n go-funktionen fungerar som en paus. Stop'n go-funktionen fördröjer samtidigt alla kokzonernas funktioner och fortsätter efter fördröjningen med de tidigare gjorda inställningarna.

För att stop'n go-funktionen ska kunna aktiveras måste minst en kokzon användas. Tryck på sensorn .Alla kokzonsdisplayerna visar symbolen .10m en kokzon är varm blinkar symbolen llomväxlande med bokstaven "H" eller "h", beroende på kokzonens temperatur (indikator för restvärme).

Stop'n go-funktionen stängs av genom att du trycker på sensorfältet leh gång till. Kokzonernas displayer visar den värme som var inställd innan stop'n go-funktionen aktiverades.

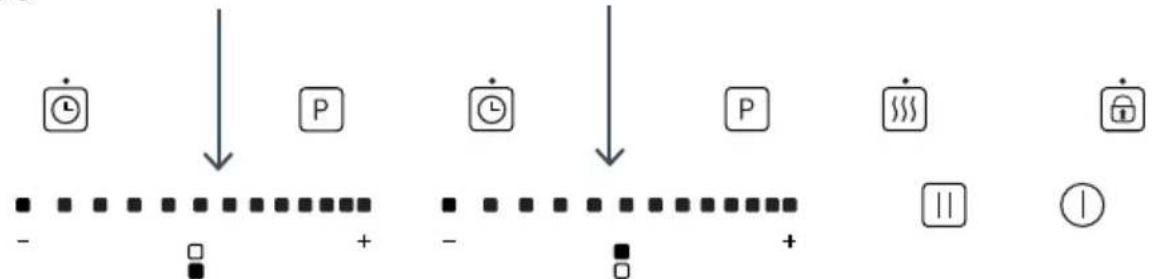

Bryggfunktion

Bryggfunktionen gör att du kan para ihop två kokzoner till en stor kokzon. Bryggfunktionen är mycket praktisk, framför allt om du lagar mat i stora kokkärl som t.ex. en bakplåt. Produkten har en bryggfunktion för höger kokzon.

Aktivera bryggfunktionen genom att ställa in önskad värme på en av höger kokzon och ställ ett stort kärl, som en bakplåt, på de sammankopplade kokzonerna. När spisen känner av det stora kärlet aktiveras bryggfunktionen automatiskt med den inställda värmen.

Du aktiverar bryggfunktionen manuellt genom att samtidigt trycka på sensorerna " . . . " på höger sida och sedan glida med fingret för att ställa in önskad värme med värmeinställningssensorn " .",

Symbolen "visar att bryggfunktionen är aktiv.

Bryggfunktionen inaktiveras om du inte ställer in värmen inom 10 sekunder.

Nu kan du styra båda kokzonerna som om de vore en enda zon.

Kontrollera om din gryta eller stekpanna passar till en kokzon

Du kan kontrollera om en gryta eller stekpanna passar till en kokzon för att uppnå maximal effekt och använda kokzonens fulla strömstyrka.

Gör så här:

• Häll lite vatten i grytan eller stekpannan och ställ den mitt på kokzonen.
• Sätt på spisen.
• Tryck på sensorerna och som sitter på spisens högra sida och håll dem intryckta i3 sekunder tills du hör en pipton.
• Symbolerna och visas omväxlande på displayen som en indikation på att testet pågår.
• När testet är klart (max. 20 sekunder) visas ett resultat mellan 00 och 99 på displayen.
• Spisen stängs av automatiskt.

Flytta inte grytan eller stekpannan under testet.

Siffran 99 anger att grytan eller stekpannan är perfekt att använda till kokzonen.

Displayens resultatsiffra är endast en riktsiffra, den baseras på kokkärlets bottendiameter och hur det är tillverkat.

Du kan använda en gryta eller stekpanna när resultatsiffran är 60 eller högre. Om grytan eller stekpannan har en bottendiameter som är mindre än kokzonen och resultatsiffran är lägre än 60 upprepar du testet på en mindre kokzon. Om du använder kokkärl med lägre resultatsiffra än 60 kommer tillagningen att ta längre tid och vara mindre effektiv.

Om resultatsiffran är 00 betyder det att grytan eller stekpannan inte är lämpad att användas på en induktionshäll.

RENGÖRING OCH UNDERHÅLLNING

Användarens löpande rengöring och underhåll av kokhällen påverkar kokhällens livslängd och funktion.

Keramiska ytor ska rengöras på samma sätt som glasytor. Man får inte använda varken kraftiga ren-göringsmedel, skursand, stålull eller tvättsvamp med en slipyta.

Man får använda utrustning för ångrengöring.

Rengöring efter varje användning

• Vid lätt, oförbränd nedsmutsning ska man använda en våt trasa utan rengöringsmedel. Användning av diskmedel kan förorsaka blåa fläckar. Dessa fläckar försvinner inte alltid vid en först rengöring, även om man använder speciella rengöringsmedel.
• Vid svår nedsmutsning (brända matrester mm) ska man använda en vass skrapa och torka efter med en våt trasa.

Skrapa för rengöring av plattan

Borttagning av fläckar

• Ljusa pärfärgade fläckar (rester av aluminium) kan avlägsnas från kall värmeplatta med hjälp av speciella rengöringsmedel. Kalkrester (t.ex. efter överkokning av vatten) avlägsnas med ättika eller speciella rengöringsmedel.
• Vid borttagning av socker, maträtter som innehåller socker samt plastmaterial och aluminiumfolie får man inte stänga av värmezonen innan man rengjort den! Man bör omedelbart skrapa bort rester (i varmt tillständ) med en vass skrapa. När plattan är rengjord ska den stängas av och tvättas med speciella rengöringsmedel.

Speciella rengöringsmedel kan man köpa i varuhus, elaffärer, färghandlar, livsmedelsaffärer och vitvaruaffärer. Vassa skrapor finns i hobbyaffärer, på byggmarknader och i färghandlar.

Man får aldrig använda rengöringsmedel på uppvärmd värmeplatta. Det är bäst att låta rengöringsmedel torka och sedan torka bort med våt trasa. Eventuella rester efter rengöringsmedel bör torkas bort med våt trasa innan man värmer upp plattan. Annars kan de bli frätande.

Garantin gäller inte vid felaktig behandlig av hållens keramiska yta!

Observera!

Om kokhällens styrfunktion av någon anledning fungerar inte medan kokhällen är aktiverad, bör man stänga av huvudströmbrytaren eller skruva ur proppen och vända sig till service.

Observera!

Om det uppstår sprickor i den keramiska kokhällen bör man omedelbart stänga av den och koppla bort den från elnätet. För att göra detta ska man skruva ur poppen eller dra ut stickkontakten ur vägguttaget. Därefter ska man vända sig till service.

I en nödsituation bör man:

• Stänga av hållens arbetsdelar
• Koppla bort hällen från elanslutningen
  •Vända sig till underhållsservice

- Mindre fel kan användaren avhjälpa själv med vägledning av anvisningar som finns i tabellen nedan. Innan du vänder dig till Cylinda service, kontrollera först alla punkter i tabellen.

PROBLEM ORSAK ÅTGÄRD
1. Hällen fungerar inte	- strömavbrott	-kontrollera säkerhetspropen; om proppen har gått bör den bytas ut.
2. Hällen reagerar inte för data som man lagrar in i minnet	-skötselpanelen är avstängd	-sätt på skötselpanel
	- tryckknappen hålls inne för kort tid (mindre än 1 sekund)	- håll knappen intryckt under längre tid
	- flera knapptryckningar har gjorts samtidigt	- tryck alltid på en knapp i taget (undantag: när en värmezon stängs av)
3. Hällen reagerar inte och ger ifrån sig en kort ljud signal	- barnsäkert läge är - aktiverat	- avaktivera barnsäkert läge
4. Hällen reagerar inte och ger ifrån sig en lång ljud signal	- felaktig hantering (fel senso- rer har valts eller för snabba tryck på sensorer)	- sätt igång hällen en gång till
	- sensor(er) är täckt(a) eller smutsig(a)	- täck av eller rengör sen- sorerna
5. Hela hällen stängs av - efter	att kokplattan satts på har inga data har lagrats un- der längre tid än 10 sek.	- sätt igång skötselpaneln en gång till och mata genast in data
	- sensor(er) är täckt(a) eller smutsig(a)	- täck av eller rengör sen- sorerna
6. En värmezon stängs av bokstaven "H" syns på dis- splayen.	- automatisk begränsning av funktionstid	- sätt igång värmezonen en gång till
	- sensor(er) är täckt(a) eller smutsig(a)	- täck av eller rengör sen- sorerna
	- överhettning av elektroniska delar
7. Spricka i hällen Varning! Koppla genast från elanslutningen (säkerhetspropp). Vänd dig till Cylinda service
8. Om felet fortfarande inte är avhjälpt	Koppla från elanslutningen (säkerhetspropp!). Vänd dig till Cylinda service.Viktigt!Användaren är ansvarig för att hällen är i rätt skick och att den används på rätt sätt. Om Cylinda service blir tillkallad på grund av felaktig användning, görs servicen på användarens bekostnad även under garantiperioden. Vi tar inte ansvar för skador orsakade på grund av att denna bruksanvisning inte följs.
9. Den induktiva kokplattan susar under arbetsgång	Det är en normal situation. Susning kommer ur fläkten som kyler det elektroniska systemet.
10. Deninduktivakokplattan gerifrånsigvisslingsliknan- de ljud	Det är en normal situation. Värmeplattan kan ge ifrån sig en svag vissling vid maximal värmeeffekt samt när man använder flera värmezoner samtidigt. Visslingsljudet upp- står på grund av en viss frekvens på spolarbetet.
11. Hällen fungerar inte. Kok-zonerna fungerar inte	Defekt elektronikr -Återställ produktens inställ- ningar, dra ut elkontakten under 60 sekunder (ta ut säkringen).
12. EE (fel) visas. - mätstörning i temperaturgi- varen krets.		- sätt på spisen och sätt på den igen med hjälp av på av-givaren.

Märkspänning: 400V 2N\~50 Hz

Märkeffekt 7,4 kW

Modell IHI 6272

• Induktionskokzon : 220 x 190 mm 2,2 kW
• Induktionskokzon : ∅ 210 mm 2,0 kW
• Induktionskokzon : ∅ 160 mm 1,2 kW
• Kokzon med boosterfunktion: 220 x 190 mm 2,2 kW / 3,7 kW
• Kokzon med boosterfunktion: ∅ 210 mm 2,0 kW / 3,0 kW
• Kokzon med boosterfunktion: ∅ 160 mm 1,2 kW / 1,4 kW

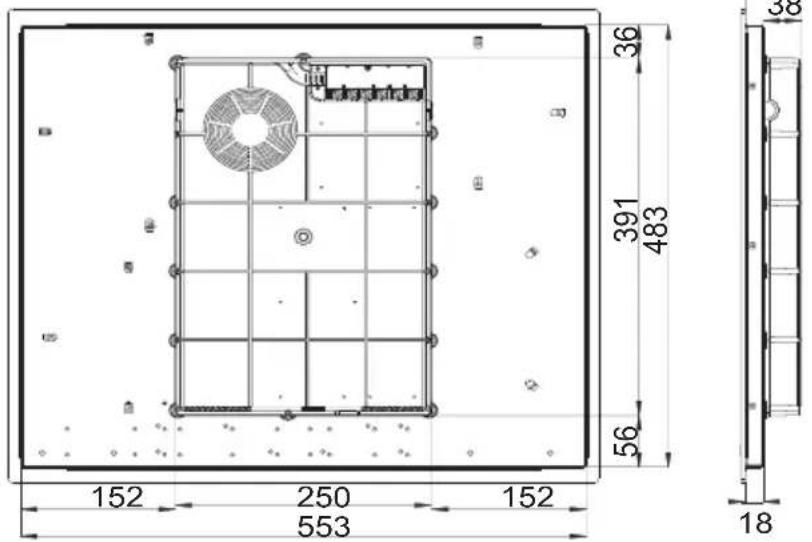

  Mått: 700 x 518 x 59;

Vikt: ca. 15 kg;

GARANTI

Garanti

Tjänster som omfattas av garanti utförs enligt garantikort.

Tillverkaren svarar inte för skador orsakade på grund av felaktig användning av produkten.

Skriv här kokhällens typ och tillverkningsnummer (finns på tillverkarens skylt).

Typ:...... Tillverkningsnummer:......
