Produkttyp	Fristående elektrisk spis
Märke	Cylinda
Modell	S4254E
Bredd	60 cm
Höjd	85 cm
Djup	60 cm
Vikt	55 kg
Strömförsörjning	230 V / 50 Hz
Energiklass	A
Hälltyp	Keramisk (4 zoner)
Ugnskapacitet	70 L
Ugnsfunktioner	Varmluft, Grill, Fläkt, Avfrostning
Rengöringssystem	Lättrengjord emaljinteriör
Barnlås	Ja
Automatisk avstängning	Ja
Timer	Ja (programmerbar)
Temperaturintervall ugn	50 – 250 °C
Kylfläkt	Ja
Invändig belysning	Ja
Tillgänglighet reservdelar	Via auktoriserade servicecenter
Garanti	2 år
Bruksanvisning	Tillgänglig i PDF (34 sidor)

Vanliga frågor - S4254E Cylinda

Hur rengör jag den keramiska hällen?

Använd ett keramiskt hällrengöringsmedel och en mjuk trasa. Använd inte slipande svampar eller starka kemikalier. Torka spill omedelbart för att förhindra brännmärken.

Hur ställer jag in ugnstimern?

Tryck på timerknappen, använd sedan +/- knapparna för att ställa in önskad tid. Ugnen piper när den är klar.

Varför värms inte ugnen?

Kontrollera att strömförsörjningen är ansluten och att strömbrytaren är på. Om den fortfarande inte fungerar, kontakta en kvalificerad tekniker.

Kan jag använda metallredskap på den keramiska hällen?

Nej, använd endast plattbottnade kastruller av rostfritt stål eller emalj. Undvik att dra kastrullerna för att förhindra repor.

Vilken energiklass har den?

Denna spis är klassad energiklass A, vilket ger en effektiv energiförbrukning.

Hur byter jag ugnsbelysningen?

Koppla bort strömmen, ta bort glasskyddet och byt ut mot en standard 40W ugnslampa (E14 sockel). Montera tillbaka och återanslut strömmen.

Har spisen ett barnsäkerhetslås?

Ja, aktivera barnlåset genom att trycka och hålla låsknappen i 3 sekunder. En symbol visas på displayen.

Hur ofta ska jag rengöra ugnen?

Rengör ugnen efter varje användning för att förhindra anhopning. Använd den lättrengjorda emaljinteriören med en fuktig trasa och milt rengöringsmedel.

Vad ska jag göra om hällen spricker?

Koppla omedelbart bort strömmen och använd inte apparaten. Kontakta en certifierad tekniker för utbyte.

Var kan jag ladda ner bruksanvisningen?

Besök notice-facile.com och sök efter 'Cylinda S4254E' för att ladda ner den kostnadsfria PDF-manualen (34 sidor).

BRUKSANVISNING S4254E Cylinda

Läs hela bruksanvisningen innan Du börjar använda spi sen. Då lär Du Dig använda och sköta den rätt från början.

Läs hela bruk sa nvi snin gen innan Du börjar använda spisen. Då lär Du Dlg använda och sköta den rätt från början!

Innehållsförteckning

sid

Säkerhetsanvisningar....4
Innan Du använder spisen första gången 6
Fakta om plattor 7
Ugnen och dess funktioner....8

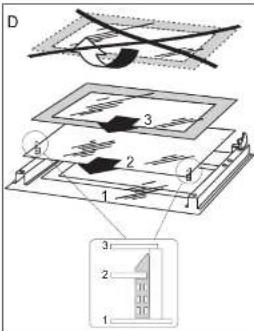

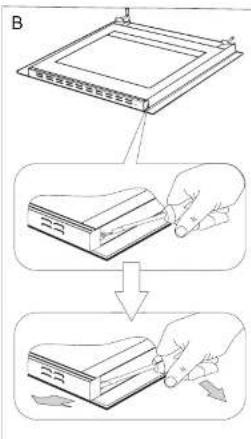

Rengöring av ugnslucka....15
Tekniska data....18
Montering av tippskydd....19

OBS!

Elinstallationen måste utföras av

en behörig elinstallatör.

Spisen är endast avsedd för

hushållsbruk. Vidfelanvändning

finns risk för skador.

Kassering av förbrukade produkter

När produkten är förbrukad får den inte kasseras som vanligt avfall, utan man bör överlämna den till en organisation som återvinner elektriska och elektroniskaprodukler. Päprodukten, bruksanvisningenellerförpackningen finns en sym bol som visar att förbrukad produkt ska läm nas till återvinning.

Material som används för tillverkning av produkten kan återvinnas enligt lämplig beteckning. Genom återvinning av ma te ria let i den förbrukade produkten bi drar men till att stärkt miliöskvdd

SÄKERHETSANVISNINGAR

Obs. Hällen och dess åtkomliga delar blir varma under användning. Undvik att röra vid kokzonerna eftersom de kan vara heta. Låt inte barn under 8 år använda spisen utan vuxens uppsikt.

Spisen får inte användas av personer (inklusive barn under 8 år) med nedsatt fysisk eller mental förmåga, eller som saknar erfarenhet och kunskap om dess användning, utom om de övervakas eller har instruerats av den som ansvarar för deras säkerhet. Barn får inte leka med spishällen. Låt inte barn rengöra eller använda spisen utan att ha uppsikt över dem.

Obs. Ha alltid uppsikt över spisen om du lagar mat i olja eller fett, annars kan faror uppstå och det finns risk för eldsvåda. Risk för torrkokning finns även när man kokar. Håll uppsikt över spisen!

Försök ALDRIG släcka elden med vatten. Dra ut spisens kontakt från väggen och kväv lågorna med ett lock eller en brandfilt.

Obs. Brandrisk: Använd inte spishällen som förvaringsplate

SÄKERHETSANVISNINGAR

När man använder ugnen, blir några delar heta.

Obs. Använd inte starka rengöringsmedel eller vassa metallföremål när du rengör spisens glasytor. Ytan kan repas, vilket kan orsaka sprickor i glaset.

Obs. Vid byte av glödlampan i ugnen måste spi- sen stängas av med huvudströmbrytaren. Det får inte finnas nå gon strömtillförsel till spi sen när lampanbyts.

Använd inte utrustning som rengör med ånga när du rengör spisen.

Obs. Elinstationen måste utföras av en behörig elinstallatör.

Spisen är endast avsedd för hushållsbruk. Vid felanvändning finns risk för skador.

Installation

Montera tip p skydd (sid 19)

Tippskyddet är till för att spi sen inte ska kun na välta. Exem pe lvis ska inte ett barn kunna stiga upp på ugnsluc kan och tippa spisen. Om det finns småbarn i familjen bör även ett hållskydd monteras.

OBS! Tänk på att tip p skyd det sätts ur funk tion när spi sen dras fram, t ex vid städning. Ha extra uppsikt över bamen för att un dvi ka olyckor.

OBS!

Vi förbehåller oss rätten till tek ni- ska förändringar.

Hurtippskyddetskamonteras framgår av in struk tio nen på sidan 19.

Innan Du börjar använda spisen

Rengör spisen med fuktig trasa och even tu ellt lite såpa eller mill di sk medel. Skölj och torka torrt. Värm ugnen efter rengörin gen med över och undervärme till 250° i ca 30 minuter. Det os som uppstår vid uppvärminin gen är ofarligt, men bör ändå vädras ut.

Användspisenenergiklokt!

Använd kärl i lämpliga storlekar för plat tor na. Hellre något för stort kärl än att ha ett kärl som inte täcker plattan. Sätt på locket på kastruller och grytor så spar Du energi. Det är också smart att stänga av plat tan lite i förtid och låta det koka färdigt med hjälp av eftervämen.

Spisen máste stå jämnt!

Detta är viktigt både för stekresultat och vid bakning. De fyra justerbara fötter nas skruvar när man när förvaringslädan för plåtar tagits ut. Kontrol le ra med ett vat ten pass, eller vattenfylldstekpanna. En ytterligare justering kan behövas efter en tid då golvbeläggningen kan sätta sig.

Fakta om plattor

Vänster fram 2000W, 180mm dia me ter Vänster bak 1000W, 145mm dia me ter Höger fram 1000W, 145mm diameter Höger bak 1500W, 180mm diameter

För att sätta på och reg lera den önskade kokplattan, vrid res pek tive vred fram till öns kat läge (se sym bo le ovan för vredet). Ju hö gre siffra, de sto högretemperatur.

OBS: Så snart kokpunkten är uppnådd, sänks temperaturen till lägsta möjliga läge, där maträtten kan hållas i lagom kokning under lock.

0 – Avslagen. Eftervärmen från en av sla gen kokplatta kan utnyttjas för uppvärmning och varmhällning.
- Varmhällning. Används vid svagvidarekokning eller varmhällning.
1 – Uppvärmning till kokpunkt. An vänds vid jämn uppvärmning av med el stora matmängder till kokpunkten.
- Snabb uppvärmning till kok punkt. Används till att koka upp större matmängder.
2 – Stekning och fortsatt stekning. An vänds till bryning och stekning av min dre eller större matmängder, som skall stekas vid lägre temperatur.
- Stekning och bryning. Används till kraftig bryning och stekning av mat rätter, som skall stekas vid högre temperatur.
3 – Snabbkokning. Används till snabbuppkokning eller annan kraftig

Val av redskap och kokkärl

•Tillaga aldrig någonting direkt på kokplattoma – inte heller något som är inlindat i folie. Ställ aldrig skålar av plast eller trä på kokplattorna. An vänd bara grytor mm. avsedda för elek triska kokplattor. Bra kokkärl är något dy rare, men merutgiften är snabbt intjänad i form av längre livstid och bättre funktion.

- Använd alltid grytor och pannor med plan, glatt och helst tjock botten. Detta är inte minst viktigt vid fri te ring eller annan användning, som krä ver hög temperatur. Kokkärl med ojämn botten förlänger tillagningsüden och ökardärmedocksåenergiförbrukning.

- Kärlets botten skall ha samma eller större diameter än själva kokplattan (aldrig mindre diameter).

- Olja och fett uppnår mycket höga temperaturer. Fritera bara maträtter i olja och fett under tillsyn.

- Använd alltid tätslutande lock. Det sparar energi.

- Se till att kokkärlets botten är torr och helt ren. Ställ aldrig våta eller fuktiga kokredskap varken på påslagna eller varma kokplattor.

•Grytor, andra kokkärl mm. med hand tag av trä eller plast skall inte användasiugnen.

•Följ i övrigt alltid le ve ran tö rens an-Ugnstemperaturen styrs av kon trol I-vis ningar för gällande kokkärl. pa ne lens temperaturvred, försett med

Ugnen och dess funktioner

Symbolerna på ugnens funktionsvred har följande betydelse:

Ugnen och dess funktioner

Symbolerna på ugnens funktionsvred har följande betydelse:

Inrebelysning

När vre det vrids till detta läge tändsbelysningeninutiugnen.

Över- och undervärme på- slagen.

Högsta temperaturer 250°C. Om vredet ställs i detta läge värms ugnen upp på vanligt sätt.

Undervärme påslagen

Högsta temperaturer 200°C.

Övervärme påslagen

Högsta temperaturer 200°C.

Grill pá

Med denna inställning aktive- ras grillen.

Temperaturvredet

Temperaturvredet

Ugnstemperaturen styrs av kon trol I-pa ne lens temperaturvred, försett med symbolen °C. Ugnsuppvärmningen slås av när vredet vrids till läge noll.

Följ alltid de råd som ges i receptet för det som ska bakas / tillagas!

Làs

Spisen är utrustad med ett funktions lås.

- Lås aktivering. Sätt funktionsvredet för ugnen moturs i position. Ugnen och hållen kan inte aktiveras så länge funktionsvredet stannar i detta läge.

- Lås upp. Tryck funktionsvredet och vrid det till läge "0" eller annan funktion.

Kontrollampor

Aktivering av ugnen signaleras genom att två kontrollampor börjar lysa – en gul och en röd. När den gula kontrollampan lyser betyder det att ugnen arbetar. När den röda kontrollampan släcks betyder det att ugnen nätt inställd temperatur. Om det i receptet för en maträtt rekommenderas att maträtten ska placeras i en uppvärmd ugn ska man göra det först efter att den röda kontrollampan slocknat. Under bakning ska den röda lampan lysa och slockna en stund (för att bibehålla temperaturen i ugsutrymmet). Den gula kontrollampan kan även lysa när vredet står i position "Ugnsbelysning på"

Bakning

Vänta till rätt temperatur uppnåtts i ugnen(kontrollampansläcks)innan Du placerar bakverket i ugnen.

Rätt gräddningstid

Följ de inställningar som står i receptet.

Var extra uppmärksam de första gångema Du gräddari den nya spisen, spisen kan tro li gen vara något snabba re än den Du hade tidigare. Tid, temperaturinställning och ugnsläge är de parametrar som inverkar på gräddningsresultatet.

Matlagning

Följ råden i receptet. Är det en ma-trätt Du gjort många gånger tidigare bör Du vara extra uppmärksam de första gånger na Du lagar den i den nyaspisen!

Grillning

Följ råden i receptet. Placera det som ska grillas på gallret och sätt in gril I gal I ret på den översta gejdem i ugnen. Skjut in långpan nan på gejdem under, för att fånga drop pan de fett.

Placeraintealuminiumfoliepå ugnens botten och väggar!

Värmestrålningen fungerar då inte på rätt sätt och det finns risk för att emaljen

Förvaringslådaförtillbehör

I lådan kan långpanna, bakplåtar, grillgallerochandratillbehörförvaras. Ett stopp gör att lådan inte av misstag dras ut för långt.

Vill man ta ut lådan helt, t ex för rengöring, ska man dra till stoppet och sedan lyfta i framkant och dra ut den helt.

Lådan sätts tillbaka i omvänd ordning. Se till att den kommer rätt i spåren påsidorna.

Bakning

- Vid bakning tabell 1 rekommenderas.

- Bakparametrar är givna för 3 olika slags av värme:konventionell uppvämning (Övre och nedre värme-element).

Köttstekning

• Vid ugnsstek rekommenderas tabell 2.
  Stekparametrar är givna både för konventionell uppvärmning.
• Rekommenderade parametrar för kött, fisk och toast är sammanställda i tabell 3.

TABELL 1: Bakverk

Bakverk	Övre-osh Nedre-Värmelement		Baktid [min.]
	Ugrs-Åge	Tempe-ratar [°C]
Bakning i plåtform
Sockorksaka/spräcklig	2	170-180	60-80
Sockorksaka	2	160-180	65-80
Tartbatten	2-3	170-180	20-30
Mjuk sockerksaka	2	170-180	30-40
Möröegsbotten med. fruktår			60-70
Cheesecake(påmöröegsbotten)			60-90
Vetebröd	2	160-180	40-60
Bröd (lex. fullkom)	2	210-220	50-60
Bakning på ugnens bakplåtar
Möröegsbotten med. fruktår	3	170-180	35-60
Fruktcaka(på jast-eller ridveg)			30-50
Strösseikaka	3	160-170	30-40
Rulltårta	2	180-200	10-15
Pizza (på tunn botten)	3	220-240	10-15
Pizza (på jock botten)	2	190-210	30-50
Små bakelser
Småvakor	3	170-180	10-25
Smördeg	3	180-190	18-25
Marång	3	90-110	60-90

Vetebullar

75 g jäst

150 g margarin

5 dl mjölk (röd)

12 tsk salt

1½ dl socker

Kardemamma

900 g mjöl

Smula jästen och blanda med lite av mjölken. Smålt margarinet

och håll i resten av mjölken. Blanda alla ingredienser tills det blir

en slat och smidig deg. Låt dagen läsa 15 min. i bunken. Baka ut till små ballar, och lägg

Lak dogen jasa 15 min. I bunken. Bakar ut till små ballar, och lägg i formar. Läl jäsa i 30 – 40 min. på plåten. Pensla med visnat ägo

Hornier. Lat jasa 150 = 40 min. på platon. Ponsia mio Vispet agg och strö på pärlsocker.

Grädda 160-180°C övre-och nedre-värmeelement 30-40 min,

eller 150-170°C varmluft 30-40 min.

Muffins

ca20 st

1 sats Saftig sockerkaka

eller 1 sats Fin sock-

erkaka

smaksatt med rivet ci-

tronskal

1 – 1 1/2 dl russin eller

kortinter

Ugnstemperatur

övre-och nedre-värmeelement 180-190°C

eller varmluft 160-170°C

Gradðingstid 10-20 min

Sätt på ugnen. Gör kaksmeten enligt något av förslagen, smak-

sätt i báda fallen med rivet citronskal. Blanda dessutom i russin

eller korinter Plocera muff

Placera multinsförmal – pappersförmal på en plat. Fördela smoten i formarne, t.ox mod, en matsked.

Fördeia smetan Hønnåma, t.ex med. en malsked. Grädda mitt i ugnen 10-20 min.

Rulltärta

3 ägg

1½ dl socker

2dl vetemjöl

1 tsk bakpulver

1msk vatten

Blir 20-24 skivor. Ugnstemperatur övre-och nedre-värmeelement

180-200°C

Lätt hopvispad, snabbt gräddad och hoprullad. Kan fyllas med tex

låttsockrat appelmos, hallonsylt eller chokladsmörkram.

Satt på ughen i god tid. Tack en plat med. smorgaspaper eller bakplåtspaper. Visna äjan och recker pörint. Blanda miäl och

bakplatspaper: Vispar agg och secker posigt. Blanda mijor och bakpulver och rör ner det försiktigt tillsammans med vattnet. Bred

ut smeten över papperet till ett jämnt lager. Grädda mitt i ugnen,

10-15 min i övre-och nedre-värmeelement 180-200°C. Strö lite

socker på kakan och stjälp upp den på ett smörgåspapper. Pensla

öv med lite kallt vatten och drag av papperet som kakan gräddals på. Bred på ett tunt lager mos eller svlt och rulla ibon. Eller låt kakan

kallna under ett fuktat smöroåspapper, bred på chokladsmörkräm

och rulla ihog

[1] 2017年1月1日（星期六）

TABELL 2: Köttstekning

Kötträtt	Ugnsläge nerifrån	Temperatur °C	Stektid* [min.]
	Konventionell uppvärmning	Konventionell uppvärmning
Nöttkött
Rostbift eller lättstakt („rare“)	3	250	ca 1 cm: 12-15
förvärmd ugn
rosa („medium“)	3	250	15-25
förvärmd ugn genomslekt („well done“)	3	210-230	25-30
Stek	2	200-220	120-140
Fläsk kött
Stek	2	200-210	90-140
Skinka	2	200-210	60-90
Filé	3	210-230	25-30
Kalvkött	2	200-210	90-120
Lammkött	2	200-220	100-120
Rådjurskött	2	200-220	100-120
Fågel
Kyckling	2	220-250	50-80
Gås (omk. 2 kg)	2	190-200	150-180
Fisk	2	210-220	40-55

*Rekommendationer i tabell 2 gäller för 1 kg köttportion.
Stekning av store költbilar är all föredra men steklid för varje nästa 1kg är 30 – 40 min. extra.
Vänd upp och ner på köttbilen efter halva stekliden.
Viktigt: använd endast kärl som är godkända för ugn.

TABELL 3: Grill

Maträtt	Ugnslåge nerifrån	Temporatur [°C]	Stektid [min.]
			Den eine sida	Den andra sida
Fläskkotlett	4	250	8-10	6-8
Fläskfärs	3	250	10-12	6-8
Költspeti	4	250	7-8	6-7
Kory	4	250	8-10	6-8
Rostblift (omk. 1kg)	3	250	12-15	10-12
Kalvkotlett	4	250	8-10	6-8
Kalvstiek	4	250	6-8	5-6
Lammkokolell	4	250	8-10	6-8
Halv kyöckling (ca 500g)	3	250	25-30	20-25
Fiskfile	4	250	6-7	5-6
Forell (omk. 200 – 250g)	3	250	5-8	5-7
Toast	4	250	2-3	2-3

Rätt och regelbunden skötsel av en ugn med avseende på rengöring och un derhåll förlänger livslängden.

Regelbundet underhåll

Användaren bör se till följande: - Att hålla ugnen och dess omgivning ren.

OBS! Se till att ugnen är avsla gen och att samtliga vreden är ställda i läge "0". Rengörin gen skall påbörjas först när ugnen är kall.

Byte av lampa i ugnen

Slå av huvudströmbrytaren eller skruva ur säkrin gar na, då spisen måste göras strömlös innan byte av lampan sker. Ta ur den trasiga lampan och ersätt den med en ny. (25 W ugnslampa)

Ugnsfalsar

Ugnen är utrustad med uttagbara ugnsstegar. För att ta ut dem för rengö ring ska man dra ut fästet som finns i fronten och därefter dra ut stegen och av lägsna det bakre fästet. Ef ter att ha rengjort stegen ska man placera dem i ugnens hål och trycka ner dem i fästet.

Ångrengöring Steam Clean

Placera en skäl med 0,25 liter vatten längst ned i ugnen och stäng ugnsluckan. Sätt ug nen på 50°C och funktionsvredetpåläge "undervärme". Värm ugnen i ca. 30 min. Öppna sedan ugnsluckan, torka ugnen med

För att bättre komma åt ugnsutrymmet i samband med rengöring kan man ta bort ugnsluckan. För att göra detta ska man öppna luckan och dra upp en säkerhetsspärr som finns i gångjärnen (fig. A). Där ef ter ska man trycka till luckan lite, lyfta och ta ut den framåt. För att montera luckan i ugnen ska man göra i omvänd ord ning. Vid åtemontering av luckan ska man se till att en utskäming som finns på gångjärnen placeras på gångjämens infästning på rätt sätt. Efter att luckan återmonterats ska man ovillkorligen dra ner säkerhetsspärren. Om man inte drar den ner, kan det orsaka skada på gång är nen vid för sök att stänga luckan.

Uppdragning av säkerhetsdelar till gångårn

1. Använd en vanlig skruvmejsel för att ta av luckans övre kantlist och försiktigt lossa sidorna (fig. B).
2. Dra försiktigt av kantlisten. (fig. B, C)

B

1. Därefter kan glasskivan tas bort (fig. D). Efter rengöring upprepas beskrivningen i omvänd turordning.

Viktigt! Tryck inte in den övre profilen på luckans bägge sidor samtidigt. För att passa in luckans övre profil på rätt sätt placerar du profilens vänstra ände mot luckan och trycker sedan in den högra änden tills du hör ett „klick”. Därefter trycker du in den vänstra änden tills du hör ett „klick”.

D 3 2 1 1 3r 2 1

Skötsel av emaljhäll och plat tor

Skydda hällen mot missfärgning ge nom att torka av den efter varje användning. Undvikrengöringsmedel med starkt sku ran de eller repande verkan. Användvanligthandiskmedel eller såpa Vill man polera extra, tar man hållrengörinsmedel.

Tekniska data

Mått

Bredd 498 mm

Höjd 900 mm

Djup 600 mm

Tillbehör

2 Bakplåt

1 Ugnspanna

1 Grillgaller

1 Tippskydd

Effekt

Spisplattor 5500 W

Ugn 2000 W

Grill 2000 W

Totalt 7500 W

Om spisen inte fungerar:

Observera! Den medföljande an slut ning ska beln är endast avsedd för in-kop pling sal ter na tiv 400 V 3-fas. Önskar man an slu ta spisen till 400 V 2-fas så måste kabeln kopplas om. Detta bör göras av en elektriker. Kontrollera att säkringarna är hela. För 400-volt spi sar na kontrollerar man även att stick-prop pen är isatt.

Kontakta Cylinda service om du har frågor, 0771-252500.

För inkoppling till elnätet se märkskylt på baksidan av spisen.

(För att läsa modellbeteckning; dra ut spisen och läs av typskylt som finns placerad på spisens högra sida).

Om kakel eller motsvarande bara täcker den övre delen av den bakre väggen så skall tippskyddet distanseras ut med motsvarande tjocklek.

Important!
