Produkttyp	Fristående tvättmaskin
Varumärke	Electrolux
Modell	EW1063S
Mått (Höjd x Bredd x Djup)	85 cm x 60 cm x 45 cm
Maximal tvättmängd	Bomull: 4,5 kg, Syntet: 1,5 kg, Fintvätt: 1,5 kg, Ull: 1 kg
Maximal centrifugeringshastighet	1000 rpm
Strömförsörjning	220-230 V, 50 Hz, 2200 W
Vattentryck	Minst 50 kPa, Max 800 kPa
Energiförbrukning (Vittvätt vid 95°C)	2,0 kWh
Vattenförbrukning (Vittvätt vid 95°C)	57 L
Programlängd (Vittvätt vid 95°C)	140 min
Program	Vittvätt med/utan förvätt, Kulörtvätt, Syntet, Fintvätt, Ull, Skölj, Tömning
Temperaturval	Vred (Kallt till 95°C)
Specialfunktioner	Minskning av centrifugeringshastighet, Antikrympalternativ, Ullprogram, Balanskontroll
Kontrollpanel	Programtabell, På/Av-knapp, Knapp för hastighetsminskning, Antikrympknapp, Knapp för dörröppning, Dörrlåsindikator
Tvättmedelsfack	Utdragbar låda med fack för förvätt, huvudtvätt och sköljmedel
Avloppsfilter	Åtkomlig via frontlucka, rengörbar
Vattenintagsfilter	Placerad vid slanganslutningen, rengörbar
Installationskrav	Justerbara fötter, vattenintag med 3/4" gänga, avloppsslangsalternativ (vask, stigrör)
Säkerhetsfunktioner	Barnsäkerhetsvarningar, dörrlås under drift, överhettningsskydd via säkring
Efterlevnad	EEC lågspännings- och EMC-direktiv
Underhåll	Rengör tvättmedelsfack, avloppsfilter och intagsfilter; nödtömning; frostskydd

Vanliga frågor - EW1063S ELECTROLUX

Hur startar jag ett tvättprogram på Electrolux EW1063S?

Först, lägg i tvätten och stäng luckan. Fyll på tvättmedel i tvättmedelsfacket. Vrid temperaturvredet till önskad inställning. Tryck eventuellt på hastighetsminsknings- eller antikrymp-knappen. Vrid programvredet medurs till önskat program, tryck sedan på På/Av-knappen för att starta.

Varför centrifugerar inte min maskin?

Möjliga orsaker: tvätten är ojämnt fördelad i trumman (balanskontrollen kan pausa centrifugeringen), antikrymp-alternativet är valt (vattnet töms inte), eller avloppsfiltret är igensatt. Kontrollera även att avloppsslangen inte är vikt. Om obalansen kvarstår efter 10 minuter kommer maskinen inte att centrifugera – fördela tvätten manuellt.

Hur rengör jag avloppsfiltret?

Öppna filterluckan på maskinens nedre framsida. Placera ett kärl under. Skruva loss filtret moturs, dra ut det och rengör det under rinnande vatten. Sätt tillbaka det genom att skruva fast det ordentligt.

Vilken typ av tvättmedel ska jag använda?

Använd pulver- eller flytande tvättmedel som är lämpliga för maskintvätt. För bomull och linne rekommenderas pulvertvättmedel. För fintvätt och ull, använd speciella tvättmedel för låga temperaturer (max 60°C). Följ tillverkarens doseringsanvisningar baserat på tvättmängd och vattenhårdhet.

Hur kan jag förhindra att tvätten blir skrynklig?

Tryck på antikrymp-knappen innan du startar ett program. Detta lämnar kvar det sista sköljvattnet i trumman så att tvätten inte centrifugeras torr. Vattnet kan tömmas senare genom att trycka på knappen igen eller välja Tömning-programmet.

Vad betyder dörrlåslampan?

Dörrlås-indikatorn visar att dörren är ordentligt stängd och inte kan öppnas under drift. Den släcks en kort stund efter att programmet avslutats, så att du kan öppna dörren.

Hur minskar jag centrifugeringshastigheten?

Tryck på hastighetsminsknings-knappen (märkt med en centrifugeringssymbol). Varje tryck sänker maxhastigheten till nästa nivå (t.ex. från 1000 till 700 rpm). Den valda hastigheten visas med indikatorlampor på kontrollpanelen.

Kan jag tvätta ullplagg i denna maskin?

Ja. Använd det specifika Ull-programmet (läge J på vredet) som har ett skonsamt tvättsystem. Välj låg temperatur (30°-40°C) och använd ett tvättmedel speciellt framtaget för ull. Maximal tvättmängd är 1 kg.

Vad ska jag göra om maskinen inte fylls med vatten?

Kontrollera att vattenkranen är helt öppen. Se till att inloppsslangen inte är vikt eller klämd. Rengör filtret i inloppsslangen genom att skruva loss det från kranen. Kontrollera även att dörren är ordentligt stängd.

Hur justerar jag tvättmaskinens nivå?

Placera maskinen på ett plant, hårt golv. Justera de fyra fötterna genom att vrida dem in eller ut tills maskinen är stabil och inte gungar. Placera aldrig papp eller trä under maskinen.

BRUKSANVISNING EW1063S ELECTROLUX

vi ber dig att läsa igenom den här bruksanvisningen noggrant.

Framför allt är det viktigt att du läser säkerhetsinformationen på de första sidorna i bruksanvisningen. Förvara alltid bruksanvisningen lättillgänglig, så att du snabbt kan hitta den och slå upp information i den vid ett senare tillfälle. Om du säljer maskinen ska bruksanvisningen överlämnas till nästa ägare.

Transportskador

Kontrollera att maskinen inte är skadad. Eventuella transportskador skall omedelbart anmälas till den som ansvarat för transporten. Skador, felaktigheter och ev. saknade delar skall omedelbart anmälas till säljaren.

Så här använder du bruksanvisningen

Några stycken i bruksanvisningen är försedda med en symbol. Dessa symboler betyder följande:

Här finns viktig information om olämplig användning av tvättmaskinen som skulle kunna förorsaka person- och egendomsskada.

Här finns information, som är särskilt viktig för att erhålla bästa möjliga tvättresultat.

Här finns viktiga miljö- och energispartips.

Innehållsförteckning

Viktig säkerhetsinformation 24-25

Bortskaffning/avfallshantering25

Energisparråd 25

FÖR ANVÄNDAREN

Din nya maskin 26

Beskrivning av maskinen 26

Tvättmedelslådan 26

Bruk 27

Kontrollpanel 27

Beskrivning av maskinens panelfunktioner 27-28

Viktiga råd och tips

för dig som tvättar 29

Sortering av tvätt 29

Temperaturer 29

Hur mycket tvätt per omgång? 29

Tvättmedel och tillsatser 29-30

Tvättmärkning 31

Så här använder du

Åtgärd vid frysrisk 37

Nödtömning 37

Om maskinen inte fungerar 38-39

Service och reservdelar 40

Konsumentköp EHL 40

Garanti (gäller för Finland) 40

Konsumentkontakt 40

FÖR INSTALLATÖREN

Tekniska data 40

Installation 41

Uppackning 41

Tillbehör 41

Transportsäkring 41

Placering 41

Niväjustering 41

Vattenanslutning 42

Avloppsanslutning 42

- Över kanten på en vask 42

- Anslutning till golvbrunn 42

- Anslutning till vattenlås 42

⚠️ Viktig säkerhets-information

Följande varningsuppgifter är till för den allmänna säkerheten. Läs igenom dem noggrant före installation och användning av apparaten.

Installation

• Alla installationsarbeten på och ingrepp i produkten och elanslutningen skall utföras av behörig fackman. Ger du dig på produkten utan behörighet kan du försämra dess funktion och skada person och egendom.
• Se till att maskinen inte står på anslutningssladden och att inte av- och tilloppsslangarna har några veck, samt att underlaget är plant och stabilt.
• Tvättmaskinen får aldrig placeras på sockel, fundament eller liknande, eftersom det då finns risk för tippning under centrifugeringen.

Användning

• Tvättmaskinen är endast avsedd att användas för normal hushållstvätt enligt anvisningarna i denna bruksanvisning. Används den för andra ändamål finns det risk för person- och egendomsskada.
• Lägg aldrig tvättgods i trumman utan att först titta efter om den är tom.
• Överbelasta inte maskinen (se "Tvättkapacitet").
• En bygelbehå bör inte tvättas i maskinen, då en bygel som lossnat kan förstöra tvätten och fastna i tvättrumman.
• Föremål som t ex mynt, nålar, spikar och skruvar kan skada maskinen allvarligt. Se till att alla fickor är tömda och att knappar är uppknäpptta och blixtlås är stängda innan du tvättar ett plagg.
• Små kläder såsom band, skärp och strumpor bör tvättas i en tvättpåse, eftersom de annars kan komma in mellan trumman och behållaren.
• Följ alltid tillverkarens rekommendationer för tvätt- och sköljmedelsdosering. Överdosering kan skada maskinen och tvättgodset.
• Använd inte din tvättmaskin för kemtvätt. Undvik

Barnsäkerhet

• Barn förstår oftast inte hur farligt det kan vara att leka med elektriska maskiner. Därför ska du hålla uppsikt över maskinen under drift. Låt inte barnen leka med tvättmaskinen.
• Förpackningsmaterial (t ex plastfolie och frigolit) kan vara farligt för barn. Risk för kvävning! Se till att barnen inte kommer åt att leka med förpackningsmaterialet.

• Under tvätt kan glasluckan bli het. Låt därför inte barn vistas i närheten av maskinen under drift.

• Kontrollera att barn eller små djur inte tar sig in i tvättmaskinens trumma.

• Förvara tvättmedel på säker plats; oåtkomligt för barn.
• När maskinen är uttjänt och ska forslas bort, ska du dra ut stickkontakten och skära av nätkabeln. Stickkontakten och resterna av nätkabeln ska också kastas. Luckläset ska förstöras. På så sätt kan lekande bam inte bli instängda i tvättmaskinen och försättas i livsfara.

Bortskaffning/avfallshantering

Hantering av förpackningsavfall

De material i förpackningen som kan återanvändas är märkta med symbolen och skall i princip återanvändas.

PE< står för polyeten
PS< står för polystyrol
PP< star för polvpropvlen

Kontakta din kommun för information om var du kan lämna din maskin.

Din nya maskin

Din nya tvättmaskin med Direct Spray System uppfyller alla krav på modern tvättning: El- och vattenförbrukning anpassas automatiskt till mängd och typ av tvätt.

- Med temperaturväljaren kan du ställa in den mest lämpliga temperaturen för varje tvättprogram.

• Automatisk avkylning av tvättvattnet till 60°C före tömning ingår i 95°C programmet. Det minskar den "temperaturchock" som tvätten utsätts för, vilket i sin tur motverkar att tvätten blir skrynklig.
• Speciellt program för ylle - behandlar ylleplagg på ett mycket skonsamt sätt.
• Kontroll av obalans: ett kontrollsystem upptäcker ev obalans i tvättens fördelning. Det här systemet ser till att maskinen står stabilt när den centrifugerar.

Beskrivning av maskinen

1 Tvättmedelslåda
2 Kontrollpanel
3 Avloppssil
4 Fötter för nivåjustering

Bruk

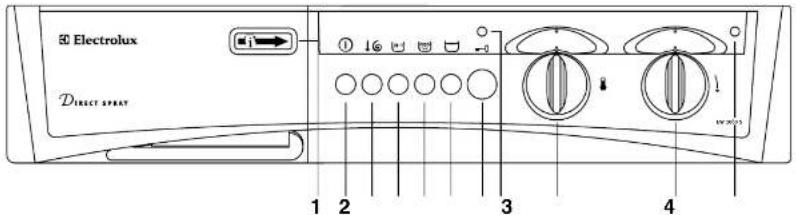

Kontrollpanel

1 Programkort

Programkortet som sitter inuti tvättmedelsfacket ger en översikt över de olika tvättprogrammen.

2 Start/stopp (strömbrytare) ①

Tryck in knappen så startar programmet och driftkontrollampan tänds. Under programmets gång kan du trycka ut knappen för att lägga i glömd tvätt i trumman. Tryck åter på knappen så fortsätter programmet. Efter avslutat program skall knappen tryckas ut så att maskinen stängs av.

2 Reducing av

5 Intensivsköljning

Om du kör ett normalt tvättprogram för bomull och linne kan du trycka på den här knappen för att få en intensivsköljning. Då görs sköljningarna med större mängd vatten.

Detta rekommenderas i områden med mycket mjukt vatten samt för personer med känslig hud.

6 Sköljstopp

När man trycker på den här knappen ligger tvätten kvar i det sista sköljvattnet, vilket gör att tvätten blir mindre skrynklig.

För att tömma ut vattnet ur maskinen ska du trycka på den här knappen igen tvätten kommer att

9 Temperaturväljare

Vrid vredet tills önskad tvättemperatur står under markeringen över fönstret.

I programöversikten finns förslag på lämpliga temperaturer för olika program. Vredet kan vridas både med- och moturs.

När vredet står vid sker ingen uppvärmning.

10 Programväljare

Välj program efter vad du skall tvätta och hur smutsig det är.

Vrid vredet medurs tills önskat tvättprogram står under markeringen över fönstret.

11 Driftkontrollampa

Denna lampa tänds när maskinen startar, och den släcks när start/stoppknappen åter trycks in.

Viktiga råd och tips för dig som tvättar

Sortering av tvätt

• Låt inte tvätten ligga för länge, särskilt inte när den är fuktig. Fuktig tvätt möglar och luktar illa. Mögelfläckarna går inte att få bort.
• Kulörta plagg bör inte blandas med vita.
• Kulörta plagg och i synnerhet plagg, som inte är färgäkta skall tvättas separat första gången. De innehåller i regel överskottsfärg, som avges vid första tvätten.
• Linne kan tvättas som "bomull" eller "syntettvätt" men centrifugera bara en kort stund, annars bryts fibrema.
• Strykfria material som polyester/bomull bör tvättas som "syntettvätt".
• Ömtåliga material som akryl och de flesta gardiner bör tvättas som "fintvätt".
• Ylleprogrammet är särskilt avsett för plagg av ren, ny ull med etiketten «Maskintvättbar». Andra ylletyper och -blandningar kan krympa eller filtas, om de tvättas i maskin. Ylle bör centrifugeras lätt efter tvätten.
• Besvärliga fläckar som gräs, rost, tjära, mälarfärg, bläck osv, behandlas före tvätt. För att avlägsna mälarfläckar kan lösningsmedel som t ex terpentin användas. I så fall får plagget inte tvättas, förrän det är helt torrt.

Hur mycket tvätt per omgång?

Eftersom det kan vara besvärligt att väga tvätten föreslår vi att du uppskattar vikten genom att se hur full trumman är:

Bomull och linne: Full trumma, men inte för tätt packat.

Ej ömtäliga syntetmaterial: Högst 2/3 trumma.

Ömtåliga material, fintvätt och ylle: Högst halvfull trumma.

Innan tvätten läggs i maskinen skall:

• Alla revor och hål lagas.
• Lösa knappar sys fast.
  • Blixtlås stängas.
• Fickor tömmas och stängas. Spikar, häftstift, gem och dylika föremål kan orsaka stor skada på tvättmaskinen och tvätten.

Sådana skador täcks inte av konsumentköplagen.

Tvättmedel och tillsatser

Tvättresultatet beror bl a på vilket tvättmedel och vilken dosering du använder. Det finns speciella tvättmedel för kulör- och fintvätt samt ylle. Använd bara tvättmedel som är av god kvalitet och som är avsedda för tvättmaskin.

Följ alltid tvättmedelsfabrikantens anvisningar och dosera tvättmedel i förhållande till tvättmängden, hur emutsint nødsat är samt vattnets hårdhatsenrad

Koncentrerat tvättpulver

Stoppa inte in tillverkarens doseringsmätt i maskinen utan håll tvättmedlet i facet.

Denna tvättmaskin har en tvätteknik som innebär minsta möjliga vattenmängd för att få tvätten ren. Risken finns därför att tvättmedlet inte löses upp under huvudtvätten och rester av tvättmedlet kan finnas kvar på plaggen efter programmets slut om doseringsmåttet används i maskinen.

Flytande tvättmedel

Ett lämpligt flytande tvättmedel kan användas till låg-eller medeltemperaturprogram samt program utan förtvätt.

Häll flytande tvättmedel i facket (i)

tvättmedelslådan omedelbart innan du startar programmet.

Flytande tillsatser

Eventuella tillsatser som t ex sköljmedel skall hållas i facket * Om du använder sköljmedel undviker du statisk elektricitet i plaggen, speciellt om tvätten torkas i en torktumlare.

Dosering enligt produkttillverkarens rekommendationer.

Tvättmärkning

Ofta finner du att plaggen är försedda med tvättsymboler som anger hur de bör tvättas.

NORMAL-TVÄTTTVÄTTSKÖN-TVÄTT
	tvätt i 95°	tvätt i 60°	tvätt i 40°	tvätt i 30°	handtvätt tvättas eji vatten

BLEKNING

Så här använder du tvättmaskinen

Innan du tvättar första gången, ska du köra ett tvättprogram på 60°C utan förtvätt och utan plagg för att göra ren tvättrumman och invändiga delar. Fyll 1/2 dl tvättmedel i facket för huvudtvätt.

1. Lägg i tvätten

Öppna luckan genom att trycka på lucköppningsknappen. Lägg in plaggen ett i taget så ovikta som möjligt. Stäng luckan.

2.Fyll på tvättmedel

Dra ut tvättmedelslådan. Fyll ett mätt med den mängd tvättmedel som motsvarar tvättmängden och håll det i facket för

4. Tryck på önskad tillvalsknapp

5. Välj önskad temperatur

Vrid temperaturväljaren till önskat läge.

6. Välj önskat program och starta maskinen

7. Avslutat tvättprogram

När inställt tvättprogram är avslutat stannar maskinen automatiskt.

Obs! Har knappen för sköljstopp tryckts in stannar sista sköljvattnet kvar.

Tryck på knappen för sköljstopp för att tömma maskinen och centrifugera tvätten eller välj program "N" för enbart tömning.

Luckan styrs av en säkring som gör att den först kan öppnas när luckstångningslampan slocknat (efter ca: 1-2 min.).

Tryck ut start-/stoppknappen, driftkontrollampan släcks.

Ta ut tvätten. Kontrollera att trumman är helt torn genom att vrida den runt med handen.

Låt luckan stå på glänt en stund, så att fukten försvinner.

Efter avslutat program är det tillrådligt att dra ur kontakten och stänga vattenkranen.

Programöversikt

Normalprogram för vittvätt - kulörtvätt

Maximal tvättmängd: 4 kg

Program	Temperatur	Material	Program-beskrivning	Tilläggs-funktioner med knappar	Förbrukning *
					Energi kWh	Vatten liter	Tld minuter
A	60^ - 95^	VITTVÄTT MED FÖRTVÄTT hårt smutsade arbetskläder, lakan, dukar, underkläder, handdukar	Förtvätt 40^ . Huvudtvätt 60^ - 95^ .3 sköljningar.Långcentrifugering		2,0 57	140
B	60^ - 95^	VITTVÄTT UTAN FÖRTVÄTT normalsmutsade lakan, handdukar, kökshanddukar,underkläder	Tvätt 60^ - 95^ .3 sköljningar.Långcentrifugering.		1,7 48	125
A	40^ - 60^	KULÖRTVÄTT MED FÖRTVÄTT hårt smutsade lakan, dukar, underkläder, handdukar	Förtvätt 40^ .Huvudtvätt 40^ - 60^ .3 sköljningar.Långcentrifugering		1,2 54	135
B**	40^ - 60^	TVÄTTÄKTA KULÖR-TVÄTT UTAN FÖR-TVÄTT underkläder, frottö, dukar, hand-dukar, lakan	Tvätt 40^ - 60^ .3 sköljningar.Långcentrifugering.		0,9 48	120

Programöversikt

Skonprogram för syntetmaterial, fintvätt och ylle

Maximal tvättmängd 1,5 kg, ylle 1 kg

Program Matödniiperatur		Program-beskrivning	Tilläggs-funktioner med knappar	Förbrukning *
				Energi kWh	Vatten liter	Tid minuter
G	40^ - 60^	SYNTETTVÄTT MED FÖRTVÄTT hårt smutsade syntetmaterial, underkläder, strykfria skjortor, blusar	Förtvätt 40^ .Huvudtvätt 40^ - 60^ .3 sköljningar.Kortcentrifugering	↓6 [IMAGE]	1,05695
H	40^ - 60^	SYNTETTVÄTT UTAN FÖRTVÄTT syntetmaterial, underkläder, lätt smutsade strykfria skjortor.	Huvudtvätt 40^ - 60^ .3 sköljningar.Kortcentrifugering.	↓6 [IMAGE]	0,75080
J	30^ - 40^	YLLE tvättprogram för ylle, för plagg med ylle-symbol eller med etikett/ märkning "Filtarej" alternativt "Kan tvättas i maskin".	Huvudtvätt 30^ - 40^ .3 sköljningar.Kortcentrifugering.	↓6 [IMAGE]	0,454555
K	30^ - 40^	FINTVÄTT för alla känsliga material, som i ex gardiner	Huvudtvätt 30^ - 40^ .3 sköljningar.Kortcentrifugering.	↓6 [IMAGE]	0,454350

SVENSK

Skötsel och rengöring

Rengöring av höljet

Tvättmaskinen rengörs utvändigt med ett milt handdiskmedel. Tvätta efter med rent vatten och torka av.

Viktigt: Sprithaltiga rengöringsmedel, thinner eller dylikt får inte användas.

Rengöring av tvättmedelslådan

Efter en tid kommer tvättmedel och sköljmedel att orsaka avlagringar i lådan. Den bör därför göras ren med jämna mellanrum genom spolning med vatten.

Ta vid behov ut lådan ur maskinen genom att trycka ned tappen som sitter upptill till vänster.

För att underlätta rengöringen kan den övre delen av facken för tillsatsmedel tas av.

Rengöring av lädöppningen

Tvättmedel kan också avlagras inuti lådöppningen.

Avloppssilen samlar upp trådar och partiklar från tvätten.

Kontrollera regelbundet, att silen är ren så att avloppet från maskinen inte täpps till.

Regelbunden rengöring av silen sker enligt följande:

1. Den lilla luckan, som täcker silen, öppnas.

2. Ett kärl placeras nedtill och silen skruvas ur genom att den vrids åt vänster.

1. Silen avlägsnas.

2. Gör den ordentligt ren under rinnande vatten.

3. Sätt tillbaka silen och stäng luckan.

Om du märker, att det tar lång tid att fylla maskinen, bör du kontrollera att tilloppsslangens filter inte är igensatt.

Stäng vattenkranen och skruva loss tilloppsslangen från vattenkranen.

Rengör filtret med t.ex. en tandborste.

Skruva sedan åter fast tilloppsslangen på vattenkranen. Kontrollera att det är tätt.

Tvättar du ofta vid låga temperaturer och/eller tillsätter lite tvättmedel, bör du göra ren tvättmaskinen någon gång i månaden. Då förhindras mögelväxt och dålig lukt i maskinen.

Nomaldosera med tvättmedel och kör ett tvättprogram utan tvätt vid så hög temperatur som möjligt (95°C).

Åtgärd vid frysrisk

Om din tvättmaskin skulle utsättas för temperaturer under 0°C, så måste följande åtgärder vidtas:

1. Stäng vattenkranen och skruva av tilloppsslangen från kranen.
2. Lägg ned tillopps- och avloppsslangens ände i golvbrunnen eller i en hink.
3. Välj program "Tömning" och kör programmet tills det är avslutat.
4. Anslut åter tillopps- och avloppsslangen.
5. Tryck ut START/STOPP-knappen för att stänga av maskinen.

På det här sättet ser du till att det inte finns vatten kvar i tvättmaskinen, som skulle kunna orsaka skada om det fryser.

Obs! Maskinen är avsedd för att användas och förvaras vid normalt rumstemperatur. Tillverkaren ansvarar inte för frostskador.

Nödtömning

Gör så här om du av någon anledning måste tömma maskinen på vatten manuellt:

1. Bryt strömmen.
2. Stäng vattenkranen.
3. Vänta tills det eventuellt uppvärmda tvättvattnet har svalnat.
4. Lägg ner avloppsslangens ände i en hink eller golvbrunn.

Om maskinen inte fungerar

Här hittar du information om hur du själv kan försöka avhjälpa vissa mindre fel och driftstörningar, innan du tillkallar en servicetekniker.

• TYP AV PROBLEM	• MÖJLIG ORSAK
• Maskinen startar inte:	• Ä r säkringarna hela?• Sitter stickkontakten ordentligt i vägguttaget?• Ä r luckan till maskinen riktigt stängd?• Ä r vattenkranen öppen?• Ä r START/STOPP-knappen intryckt?
• Maskinen fylls inte med vatten:	• Ä r vattenkranen öppen? Kommer det vatten ur kranen? Är vattentrycket tillräckligt?• Ä r tilloppsslangen klämd eller bockad?• Ä r tilloppsslangens filter igensatt?• Ä r luckan riktigt stängd?
• Maskinen fylls med vatten, men töms omedelbart:	• Är avloppsslangen riktigt placerad? Slangen måste ledas upp min. 60 cm innan den leds till ett avlopp.
• Maskinen centrifugerar inte/töms inte:	• Ligger avloppsslangen riktigt, utan veck?• Är avloppssilen igensatt? Rengör regelbundet• Har du valt sköljstopp - funktionen?
• Maskinen vibrerar/oljud från maskinen:	• Ä r alla transportsäkringar borttagna?• Står tvättmaskinen stabilt och plant?• Finns det tillräckligt med utrymme mellan tvättmaskinen och ev. vägg eller skåp?• För mycket tvättqods i trumman?
TYP AV PROBLEM	MÖJLIG ORSAK
Dålig lukt i maskinen:	För låg tvättmedelsdosering.Då 40°C program används ofta och 60/95°C program sällan eller aldrig.Då tvättmaskinen inte har använts på längeÅtgård:Tvätta en tom maskin med normal dosering av tvättmedel vid 95°C.
Centrifugeringen startar med fördröjning, eller tvätten centrifugeras inte när programmet avslutas:	Maskinens elektroniska kontrollsystem för obalans reagerar på en felaktig fördelning av tvätten. Vid obalans såns varvtalet på trumman så att tvätten kan omfördelas innan varvtalet ökar igen. Detta kan upprepas flera gånger i små steg tills en normal centrifugering med högsta varvtalet kan genomföras. Fasen där tvätten omfördelas varar ca 10 minuter. Om tvätten fortfarande inte är i balans efter denna tid, genomför maskinen ingen centrifugering.
Ovanliga ljud	Maskinen har ett modernt drivsystem som jämfört med tidigare drivsystem alstrar avvikande ljud. Det nya drivsystemet möjliggör mjukstart och en bättre tvättfördelning och stabilitet vid centrifugeringen. Härigenom förbättras stabiliteten.
Inget vatten syns i trumman	Det är fullt normalt för tvättmaskin med Direct Spray System.
Otillfredsställande tvättresultat:	För lite tvättmedel eller olämpligt tvättmedel har använts.Envisa fläckar har inte förbehandlats och bearbetats före tvätt.Fel temperatur eller fel program har valts.

Service och reservdelar

Innan service kontaktas, läs igenom bruksanvisningen och följ de råd och anvisningar som ges i avsnittet "Om maskinen inte fungerar". Om service tillkallas inom EHL -åtagandet för att åtgärda de problem som finns med på denna lista, riskerar du att själv få stå för kostnaden. Detta gäller också om du använder produkten till annat än det är avsett för.

Service och reservdelar till din produkt får du via din återförsäljare eller AB Elektroservice (se under "Hushållsutrustning, vitvaror" i telefonkatalogens Gula sidor).

I Finland answerer Oy Electrolux Kotitalouskoneet Ab-HUOLTOLUX i Björneborg för service och reservdelsförsäljning, tel. [phone].

Uppge produktens modellbetecking, produktoch serienummer enligt dataskylten.

Mod.

Prod. nr.

Ser. nr.

Inköpsdatum ....

Konsumentköp EHL

Vid försäljning till konsument i Sverige gäller Konsumentköp EHL-91 samt övriga EHL- bestämmelser, vilka återförsäljaren tillhandahåller. Kom ihåg att spara kvittot och EHL - försäkrings- bevis.

Garanti (gäller för Finland)

Produkten har två års garanti. Garantivillkoren uppfyller branchens allmänna villkor, vilka tillhandahålls av leverantören eller återförsäljaren. Spara kvittot som verifikation på inköpsdatumet. Kostnaderna kan debiteras även under den tid som omfattas av kostnadsfri service om: • reklamationen är omotiverad • anvisningarna i bruksanvisningen inte har följts.

Konsumentkontakt

Har du frågor angående produktens funktion eller användning ber vi dig ringa vår konsumentgrupp, tel.nr. 08-73 87 920. I Finland kontaktas konsumentrådgivare på tel. [phone] (0,95 mk/min+lna).

Installation

Uppackning

Lämna förpackningsmaterialet på ett sådant sätt att små barn inte kan leka med det.

Tillbehör

Förminskningsnippel 3/4" - 1/2".

Transportsäkring

Tvättrumman är låst med säkringar för att inte skadas under transporten. Dessa säkringar måste tas bort innan maskinen kopplas in:

1. Lossa höger skruv på baksidan och ta ur den (använd skiftnyckel).
2. Lägg maskinen med baksidan nedåt och kontrollera att slangarna inte kläms.

1. Lägg lite polystyrenemballage mellan maskinen och golvet.

2. Ta bort polystyrenunderlaget, ställ maskinen upp och lossa de sista två skruvarna baktill.

3. Ta ut de tre plastdistanserna och täpp till de tre hålen med de tre plastpluggarna, som ligger i påsen med bruksanvisningen.

OBS! Spara transportsäkringarna om maskinen vid någon senare tidpunkt skall transporteras igen.

Placering

Maskinen får inte placeras för nära vägg eller skåp. Under centrifugeringen är vibrationer normalt och oundvikligt. Speciellt om tvättmaskinen placeras på ett fjädrande golv, vilket är mycket olämpligt.

Den får inte placeras på sockel, fundament eller liknande, eftersom det då finns risk för tippning under centrifugeringen.

Om kran, avlopp och strömuttag inte är placerade i närheten av maskinen, bör VVS-/el-tekniker tillkallas

Vattenanslutning

Tvättmaskinen levereras med en tilloppsslang som sitter monterad baktill på maskinen. Slangen kan vridas åt höger eller vänster för att underlätta installationen.

Lossa anslutningsmuttern och vrid åt önskat håll. Dra sedan åt muttern ordentligt för att förhindra läckage.

OBS! Även om du inte behöver vrida slangen skall du alltid kontrollera att muttern är åtdragen.

Vattenanslutningen kopplas till kallvatten. Arbetet bör utföras av en kunnig VVS- installatör. Maskinen skall anslutas via en avstängningskran. På marknaden finns olika typgodkända kranar och kransatser.

Vattentrycket skall vara 50-800 kPa (0,5-8 kp/cm²) Viktigt: Glöm inte att passa in förminskningsnippeln 3/4"-1/2" i låsringen (orn den behövs).

Tilloppsslangen får inte förlängas. Är den för kort - ersätt hela slangen med en längre högtrycksslang.

Avloppsanslutning

Avloppsslangens ända kan placeras på tre sätt: Över kanten på en vask: I det fallet skall du försäkra dig om, att slangen inte kan röra sig, när vattnet töms ut. Den kan t ex fåstas i väggen med en krok eller bindas fast vid kranen med ett snöre.

Anslutning till golvbrunn: Fäst ett rör på väggen, 60-80 cm över golvet och anslut avloppsslangen till röret. Avloppsslangens ändstycke skall vara ventilerat, d.v.s. rörets invändiga diameter skall vara min. 40 mm. Se till att slangen sitter fast och inte kan lossna.

Avloppsslangen är 170 cm lång och får förlängas till max. 400 cm.

Använd en förlängningsslang med en invändig diameter, som minst motsvarar originalslangens diameter och använd en lämplig slangkoppling.

Placera alltid slangen längs golvet och lyft endast upp slangen vid avloppet, min 60 cm och max 100 cm från maskinens botten.

Kontrollera att inga veck uppstår på avloppsslangen.

Kontrollera slangkopplingarnas täthet.

Elektrisk anslutning

Maskinen levereras med sladd och stickkontakt för anslutning till 220-230 V 1 fas 10 A. Vid placering i våtutrymmen t ex. badrum skall maskinen anslutas fast enligt gällande bestämmelser. Fast elanslutning får endast utföras av behörig elinstallatör.

Efter att maskinen har ställts upp skall det gå att

Hyvä aslakas,
