BRUKSANVISNING CellFlow Mini 100 LightAir

Tack för du valt en kvalitetsprodukt från LightAir

ALLMÄNNA ANVISNINGAR

Läs noga igenom denna bruksanvisning före installation och användning. Spara manualen för framtida bruk. Produkten får endast användas till det som framgår av montage och bruksanvisningen. Garanti gäller endast om anvisningen har följts och produkten använts såsom beskrivet.

TEKNISKA DATA

Luftrenare: Mini 100

Inspänning: 100-240V-50/60Hz 3W

Strömkabel: Fast med kontakt 1,7m

Dimension

210×93×218mm

Total vikt: 1,2 kg

Teststandard GB/T 18801-2105 Luftrenare & GB/T 4214.1-2017 ljud testmetod

CADR Partikel 0,3μm CFM M		^3 /h Noise Sound Pressure dB(A)
Lågfart	27	46	20
Hög	60	100	38

Rumstorlek upp till 20m ^2 beroende på önskad luftomsättning per/tim ACH.

Fläkthastigheter 2 steg	Energi förbrukning
Lågfart	1,6W
Hög	3W

Anmärkning: Den tillgängliga elektriska spänningen och frekvensen påverkar enhetens strömförbrukning, elkonsumtionen kan därför skilja sig från det angivna värdet.

Hög luftfuktighet har en viss inverkan på reningraden, normal inomhusluft är oftast reglerad och har en luftfuktighet som motsvarar test standard för prestanda.

GARANTI

För mer information gällande garanti se www.lightair.com

SÄKERHET

Mini 100 är godkänd att användas inomhus i torra utrymmen. Produkten är designad för valfri placering men ej för nära vägg & känslig elektronisk utrustning.

Produkten uppfyller normer enligt IEC-standarder.

SÄKERHETSFÖRESKRIFTER

Installationsguide med sketcher finns på sidan 4.

• En transportskadad produkt får aldrig anslutas, återlämnas till återförsäljare.
• Produkten får aldrig demonteras eller modifieras då risk för elektrisk chock föreligger.
• Produkten får endast användas tillsammans med den medföljande anslutningkabeln.

Denna produkt kan användas av barn från 8 år och uppåt samt av personer med begränsad fysisk, sensorisk eller mental kapacitet eller avsaknad av erfarenhet och kunskap om produkten används under uppsikt eller om de har blivit instruerade i hur man använder produkten på ett säkert sätt och de förstår de rådande riskerna. Barn ska inte leka med produkten. Rengöring och underhåll av produkten ska ej utföras av barn utan uppsikt.

Elektriska avfallsprodukter ska inte kasseras med vanlig hushållsavfall. Vänligen återvinn där anläggningar finns. Kontakta din lokala myndighet för återvinningsråd.

PRODUKTBESKRIVNING

Förpackningen skall innehålla:

• 1st manual
• 1 st Luftrenare Mini 100 med förfilter och CellFlow partikelfilter

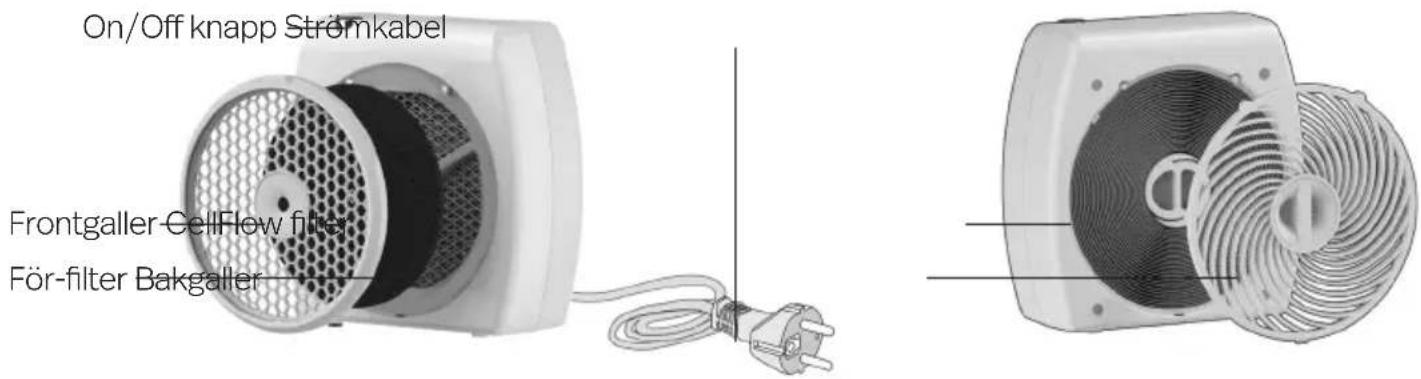

Framsida Baksida

On/Off knapp Strömkabel Frontgaller-CellFlow filter För-filter Bakgaller

INSTALLATIONSINSTRUKTIONER

1. Packa upp produkten.
2. Placera produkten på ett plant underlag.
3. Anslut produkten till vägguttag.
4. Nu är produkten i stand by läge.

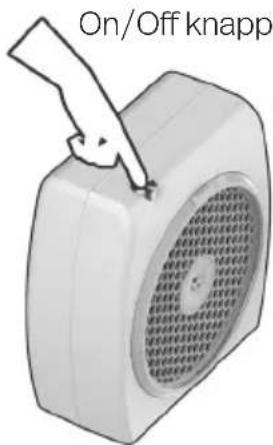

1. On/Off knapp har en inbyggd fördröjning på 2 sekunder.
2. On/Off knapp har inbyggd färgindikator som lyser när produkten är i drift.
   Fläkthastigheter = 2st Grön = Lågfart Blå = Högfart Röd = Säkerhetsbrytare har aktiverats, On/Off knapp blinkar med rött ljus i kombination med ljudsignaler

Start av produkt

1. Tryck lätt med fingertopp på On/Off knapp håll kvar till ljudsignal hörs "Bip".
2. Knappen intar en blå färg och fläkten börjar roterar i högfart i ca 5 sekunder.
3. Knappen intar en grön färg efter ca 5, fläkthastighet ändars till lågfart.

Ändra fläkthastighet

1. On/Off knapp är elektronisk styrd och behöver endast en lätt touch för påverkas.
2. Tryck lätt (en touch) med finger topp på knappen och produkten ändrar fläkthastighet.

Stäng av produkt

1. Håll knappen nere tills en ljudsignal hörs (bip), släpp knappen, fläkten slutar rotera, ingen färg indikation.

RENGÖRING OCH SKÖTSEL

• Du måste göra produkten strömlös innan rengöring av produkten, stäng av produkten, dra ut nätsladd.
• Utvändig rengöring, använd fuktig trasa eller svamp, torka produkten försiktigt.
• Undvik att få vatten på partikelfilter.

Rengöring av för-filter steg för steg

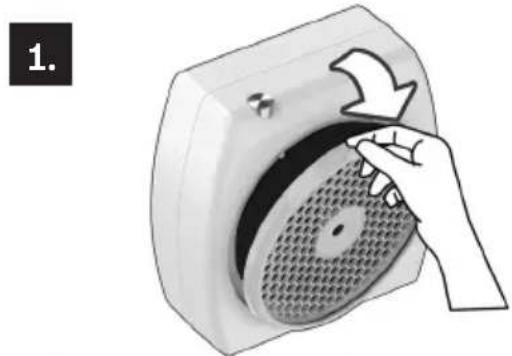

1. Ta bort frontgaller

• Använd tummen och pekfinger.
  • Greppa runt plastnabben.
• Galler sitter fast med hjälp av magneter, övervinn kraften från magneter genom att dra utåt.
• Lyft bort galler, lägg åt sidan.

2. Ta bort för-filter

• Greppa runt för-filter, drag rakt utåt, var försiktig så du inte skadar kolborsten som sitter i centrum av produkten.
• Tvätta för-filter i rinnande vatten, eller lägg i blöt, lätt fettlösande medel kan användas.

3. Montera för-filter OBS!

För-filter måste vara 100% torrt innan det monteras tillbaka.

• Lyft bort frontgaller.
- Centrera för-filters centrum hål över centrum nav i mitten av produkten.
- För-filter passas in i sitt utrymme.

4. Montera frontgaller

• Frontgallret har en styrnings guide i botten.
  • Rikta in guiden mot avsett hål i produkten.
• Vinkla upp framgaller tills kraften från magneter tar vid och galler faller med Automatik på rätt plats. (klick ljud).

Rengöring och byte av CellFlow filter, steg för steg

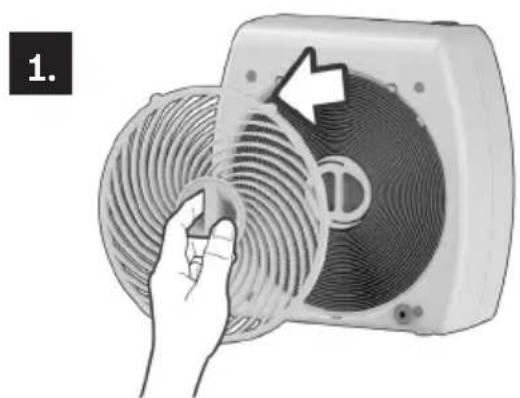

1. Ta bort galler baksida

• Greppa med tummen/pekfinger på centrum.
  • Drag utåt.
• Galler sitter fastmonterat med hjälp av magneter, övervinn kraften från magneter genom att dra utåt.

2. Ta bort CellFlow filter

• Greppa runt centrum del.
- Drag rakt ut.

3. Montera CellFlow filter

• Centrum del på CellFlow filter har spår med motsvarande på produkt, den passar bara på ett sätt. (kan inte felmonteras)
• Centera Cellfow filter mot centrum del produkt.
• Tryck fast filter, ett "klick" ljud skall höras.

4. Montera baksidans galler

• Galler har en styrning i botten som skall passas in mot en öppning i produkten.
• Passa in styrningen och fäll galler framåt mot produkten.
• Galler har två magneter som läser fast, ett tydligt klick ljud hörs när galler sitter fast.

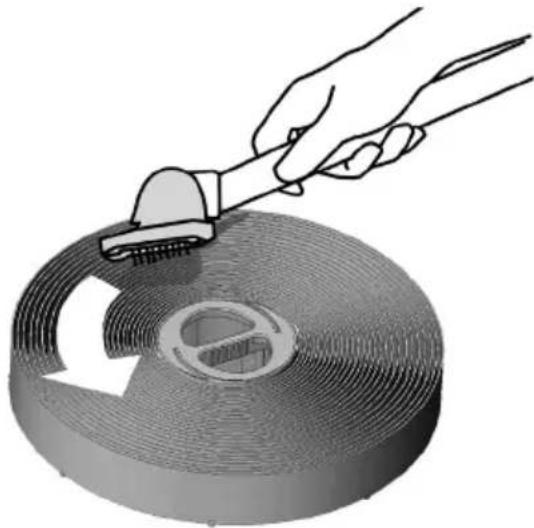

• Rengöring av filter är möjlig.
- Rengöring kan utföras med hjälp av dammsugare med borstmunstycke.
- Gör cirkulära rörelser så att borsten följer spåren i CellFlow filter.
- Var försiktig så att filter ej skadas.

5.

För att säkerhetsställa att produkten alltid har bästa reningsförmågan är det viktigt att frekvent rengöra filter.

• Förutsättningar är olika beroende på luftkvaliten, vid höga halter av luftförorening krävs tätare intervaller av rengöring.
• Låga luftföroreningshalter = Minst 1 gång var tredje månad (Helst 1 gång i månaden)
• Höga luftföroreningshalter = Minst 1 gång i månaden (Helst varje 14 dag)

Livslängd CellFlow filter

• Utbytes intervall av CellFlow filter är ca 18 månader, 1,5 år men kan med fördel utföras oftare.
• Tobaksrök innehåller nikotin/tjära och kan inte rengöras lika effektivt.
• I tobaksmiljö bör filterbyte ske efter 6 månader.

Kolfilter (VOC, formaldehyd)

• Denna produkt är förberedd för kolfilter.
• Kolfilter finns att köpa som tillbehör.
• Kolfilter ersätter det för-filter som finns monterat i produkten.
• Kolfilter är tvättbart upp till 10 ggr med bibehållen reningsgrad.
• Kolfilter bör bytas var 6 månad

OBS! Byt ut för-filter mot kolfilter enligt anvisning för rengöring sid 5 (bild 1-4).

PROBLEMLÖSNING

1. Fram och baksida har löstagbara galler, dessa påverkar säkerhetsbrytare när dom sitter rätt monterade (produkten går att starta).
2. Om On/Off knapp blinkar rött i kombination med ljudsignal har säkerhetsbrytare aktiverats.
3. Produkten går ej att starta i detta läge.
4. Kontrollera att front galler sitter rätt monterat, galler sitter fast med magneter, övervinn magnetkraften genom att dra utåt.
5. Montera tillbaka frontgaller ett tydligt klick ljud hörs när galler är på plats (magneter drar)
6. Om produkten fortfarande larmar rött blink med ljudsignal.
7. Kontrollera att baksidans galler sitter rätt monterat, procedur som under punkt 5 & 6.
8. Om fram eller baksidans galler tas bort under drift då aktiveras säkerhetsbrytare, fläkten slutar rotera röd blink med ljussignal.
9. När produkten har kvitterats (On/Off knapp ingen färg indikation) Följ ny start procedur.

Om produkten inte startar efter problemlösning genomförd eller att knappen fortfarande blinkar röd med ljudsignal.

Försök aldrig att reparera eller demontera produkt, risk för elektrisk chock.

Återlämna/returnera produkt till återförsäljare/inköpsställe i original förpackning.
