BRUKSANVISNING 15-218 Biltema

Manual innehåller väsentlig information om hur produkten används samt eventuella säkerhetsrisker. Alla användare uppmanas att läsa manualen innan produkten används och vara särskilt uppmärksamma på dessa symboler:

OBS! Indikerar att felaktigt förfarande kan påverka arbetets effektivitet eller leda till person- och materialskador.

WARNING! Indikerar risk för allvarlig olycka.

Vi reserverar oss för möjligheten att illustrationer och beskrivningar av enstaka detaljer inte alltid stämmer helt överens med maskinen. Exempel på sådana detaljer kan vara färger på kablar eller utformning och placering av knappar och reglage.

Spara manualen för framtida bruk.

2. TekniSkA DATA

Spänning: 12 V DC
Max. strömförbrukning: .....10 A
Max. effekt: .....120 W
Max. luftflöde: .....19,0 l/min
Luftslang: 0,4 m
Elkabel: 3 m
Antal munstycken: .....2 st.
Mått: 184 x 75 x 150 mm
Vikt: 0,75 kg

3. AnVÄnDninGSoMrÅDe

Minikompressorn är avsedd för att:

att drivas av en 12 V DC strömkälla. • pumpa upp bildäck, cykeldäck, fotbollar, • badleksaker, luftmadrasser och liknande uppblåsbara produkter enligt instruktionerna i denna bruksanvisning.

Minikompressorn får ej:

användas till syrgastuber, högtrycksdäck • eller tillämpningar inom livsmedel och sjukvård. användas i kontinuerlig drift•

4. SÄkerHeTSFÖreSkriFTer

Kontrollera kompressorn innan den an- vänds. Använd aldrig kompressorn när fordonet rör sig. Får inte användas på eller i närheten av värmekälla eller i direkt solljus. Håll inte för eller på annat sätt blockera luftslangen då kompressorn är igång. Använd endas medföljande munstycken. Kompressorn är inte vattentät.

• Förvara kompressorn svalt och torrt i medföljande väskå då den inte används.
• Överskrid inte rekommenderade tryckvärden vid uppblåsning. Kontrollera med produktens tillverkare om du är osäker.
• Lämna aldrig minikompressorn utan övervakning då den pumpar luft. Det finns risk att lufttrycket blir så högt att bildäcket eller objektet som pumpas upp exploderar.
• Rikta aldrig tryckluftstråle mot människor och djur.
• Håll barn och obehöriga utanför arbetsområdet.
• Använd endast maskinen för avsett användningsområde.
• Överskrid inte maskinens kapacitet.

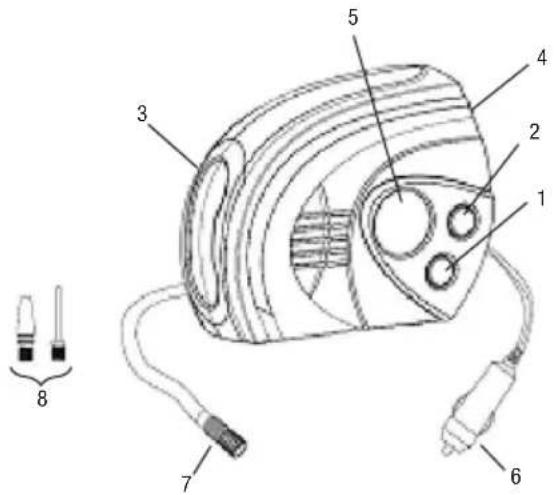

5. ÖVerSikTSBiLD

1. Strömbrytare
2. Strömbrytare till LED-lampa
3. LED-lampa
4. Utdragbar spänningskabel
5. Digital manometer
6. Säkring i 12 V adapter
7. Munstyckshållare
8. 2 st munstycken som är placerade i hållare på baksidan

6. AnVÄnDninG

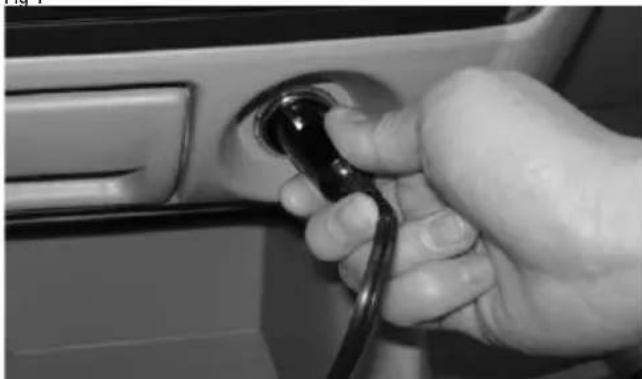

Fig 1

Kontrollera att alla slangar och kopplingar a. på minikompressorn är hela.

Placera minikompressorn och uppblås-b. ningsobjektet på ett jämnt underlag.

Rulla ut hela spänningskabeln och anslut c. 12 V adaptern till cigarettuttaget (Fig 1).

Dra försiktigt ut luftslangen.d.

Montera ett lämpligt munstycke på mun-e. styckshållaren (7) om det behövs.

Anslut munstycket på luftventilen på f. produkten som skall pumpas upp. Säkerställ att munstycket sitter ordentligt fast på luftventilen (Fig 2).

Tryck på knappen M för att välja mätområde g. på manometern (Fig 3).

Tryck på strömbrytaren för att starta kom-i. pressorn. Pumpa upp till önskat tryck.

Då rätt tryck uppnåtts stäng av minikom-j. pressorn genom att trycka på strömbrytaren.

Avlägsna munstycket och luftventilen.k.

oBS!

Kompressorn är ej avsedd för kontinuerlig • drift. Efter 30 minuters användning finns det risk för överhettning. Låt kompressorn svalna i 15 minuter om den överhettats.

Vid behov koppla ett urladdningsskydd på • batteriet så att det ej urladdas för mycket.

7. TrAnSPorT oCH FÖrVArinG

Kontrollera att munstyckshållaren är öppen. Förvara minikompressorn på en torr plats utom räckhåll för barn och andra obehöriga personer.

8. SerViCe oCH UnDerHÅLL

WARNING! Se till att kompressorn inte är ansluten till ett eluttag före service och underhåll.

Rengör kompressorn med en torr trasa Använd aldrig lösningsmedel eller antändbara vätskor.

ProBLeMLÖSninG

ProBLeM MÖJLiG orSAk LÖSninG

Kompressorn startar inte 1.	Smuts i cigarettändarut- taget.2. Säkringen har löst ut.3. Ingen kontakt.	1. Rengör och blås bort eventuell tobak.2. Kontrollera/byt säkring i bilen, min. 15 A storlek.3. Kontrollera att elkabeln är hel.
Kompressorn går men pumpar inte luft.	1. Luftläckage på den upp- blåsbara produkten.2. Luftläckage vid kopplingar eller slangar.	1. Kontrollera produkten som skall pumpas upp, laga eller byt ut den.2. Kontrollera med såpvatten eller läcksökare.
Kompressorn går sakta. 1.	Kompressorn är överhettad.2. Batteriet är urladdat.3. För låg spänning.	1. Stäng av kompressorn, ta bort stickkontakten och låt kompressorn vila i 30 minuter.2. Ladda upp batteriet.3. Kontrollera batteriets kondi- tion.

9. MiLJÖ

el-avfall

Förbrukade elektriska och elektroniska produkter, däribland alla typer av batterier, ska lämnas till avsett insamlingsställe för återvinning.

(Enligt direktiv 2002/96/EG och 2006/66/EC).
