BRUKSANVISNING 19-1639 Biltema

Denna bruksanvisning och dess säkerhetsföreskrifter ska läsas innan produkten tas i bruk. Spara bruksanvisningen på en säker plats och låt den medfölja produkten vid en eventuell försäljning. Med reservation för att bilder och beskrivningar inte är identiska med produkten.

2. ANVÄNDNINGSOMRÅDE

Däckkrängare 19-1639 ska användas för att de- montera och montera däck på standardfälg enligt anvisningarna i denna manual. Observera att repor och skador kan uppstå på fälgen vid felaktigt använ- dande. Beroende på fälgtyp kan åtgärder som inte beskrivs i denna manual behövas för att undvika skador.

OBS! Saknar användaren erforderlig kunskap rekommenderas försiktighet så att fälgen inte tar skada. Använd gärna Biltemas fälgskydd och rådfråga en kunnig person innan produkten tas i bruk.

Tekniska data

Rekommenderad fälgbredd	Upp till 16,5"
Rekommenderad fälgdiameter	8" – 18"
Platta diameter	180 mm

OBS! Fälgens utformning kan påverka rekommenderad fälgdiameter och fälgbredd.

3. SÄKERHET

Följs dessa säkerhetsföreskrifter minskar risken för olyckor, emellertid ska användaren alltid vara beredd på att oförutsedda och farliga situationer kan uppstå.

• Läs bruksanvisningen före användning.
• Använd produkten i ett arbetsområde som är rent och torrt.
• Håll barn och obehöriga borta från arbetsområdet.

- Använd produkten för avsedda uppgifter.

- Bär arbetskläder och skyddsglasögon.

- Upprätthåll en god arbetsställning. Sträck dig inte och stå med god balans på marken när du använder verktyget.

- Kontrollera att verktyget är helt och komplett före användning. Använd endast originaldelar. Observera att verktyget endast får lagas av en auktoriserad tekniker

- Använd inte verktyget när du druckit alkohol eller använt droger/medicin.

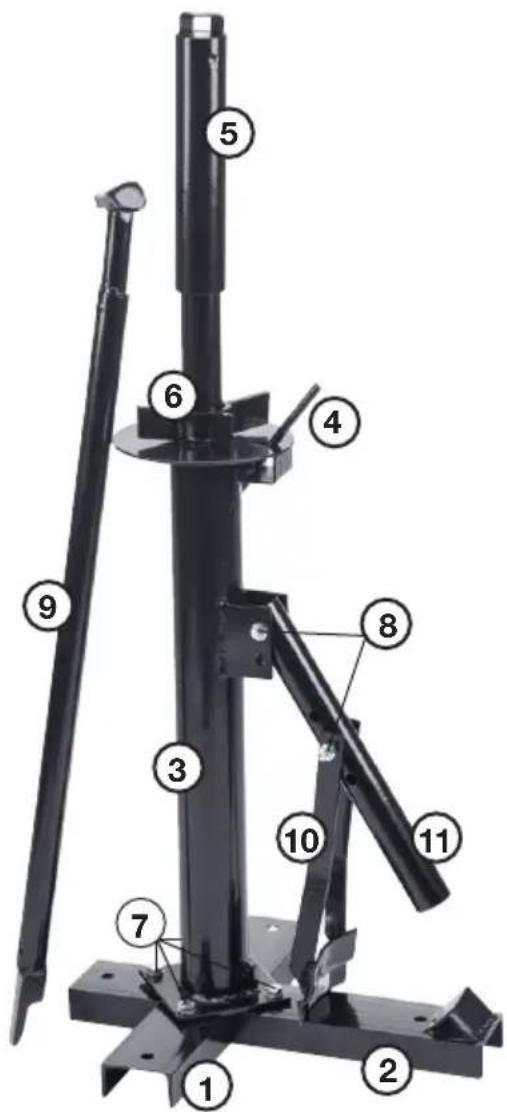

4. PRODUKTENS DELAR

Vid uppackning, kontrollera att alla delar medföljer och bekanta dig med dem.

Nr Namn Antal
1 Kort fotdel 2
2 Lång fotdel 1
3 Piedestal 1
4 Mothåll 1
5 Hylsa 1
6 Tiltstopp 1
7 Skruv, mutter och bricka (korta) 4
8 Skruv och mutter (långa) 2
9 Däckjärn 1
10 Däckbrytare, skodel 1
11	Däckbrytare, rördel	1

1. Montera pelaren på fotdelarna med de korta skruvarna, muttrarna och brickorna.
2. Montera däckbrytarens rördel med en lång skruv och mutter på pelaren. Observera justeringsmöjligheten med övre och nedre hål.
3. Montera däckbrytarens skodel i ett av hålparen på röret med en lång skruv och mutter.
4. Fäst den färdigmonterade däckkrängaren med lämpliga skruvar i golvet eller t.ex. en lastpall.

6. ANVÄNDNING

Bryt loss däcket från fälgen

1. Töm däcket på luft.

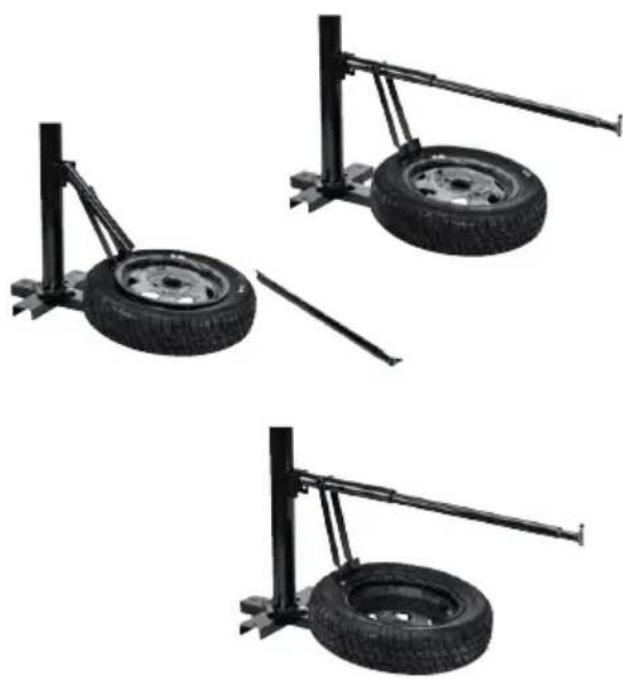

1. Lägg hjulet på fotens centerprofi I och använd däckjärnet som en hävstång i däckbrytarens rör. Kontrollera att hjulet ligger stadigt och trampa på det med en fot samtidigt som du trycker ner däckbrytarens sko längs fälgkanten så att däcket lossnar. Välj en ny brytpunkt tvärs över hjulet och vänd sedan på hjulet för att lossa däcket på undersidan.

1. Känn med foten så att däcket lossnat runt om.

Demontera däcket från fälgen

TIPS! Pensla däcket med däckmonteringspasta för att förenkla demonteringen.

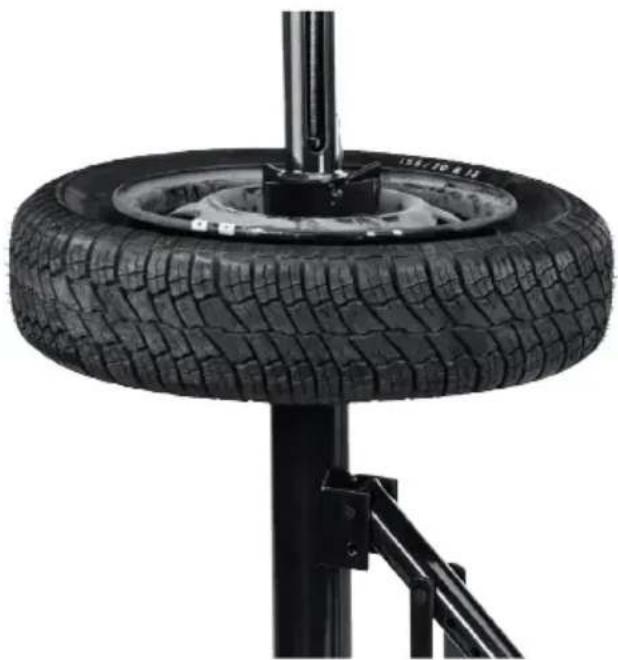

1. Placera hjulet på centrumstången. Sätt på tiltstoppet och hylsan. Spänn sedan fast hylsan med hävstången.

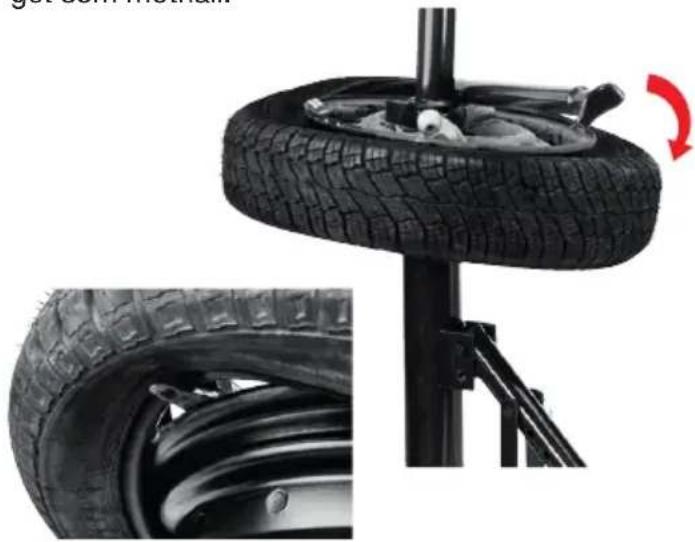

1. Placera däckavdragens spetsiga del under däcket och dra upp det över fälgen. Lossa däcket genom att föra däckavdragaren runt om med centrumstaget som mothåll.

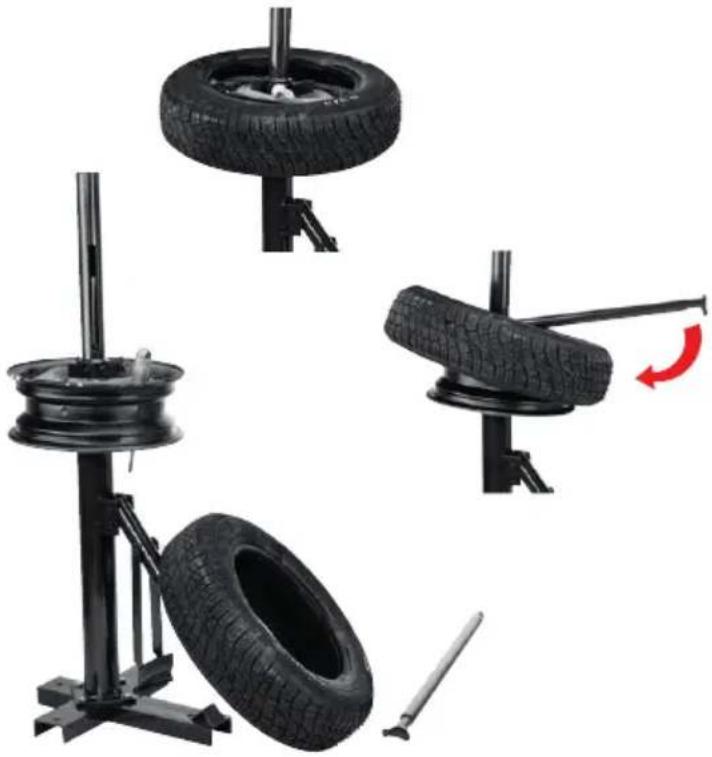

1. När däckets utsida är lossat från fälgen, dra upp däcket med händerna och tryck in däckavdragaren mellan fälgen och däckets insida. För däckavdragaren runt om och ta sedan bort däcket.

Montera däck på fälg

TIPS! Glöm inte att rengöra och torka av fälgen, samt pensla däcket med däckmonteringspasta

1. Placera fälgen på piedestalen och lås fast den med tiltstoppet och hylsan.

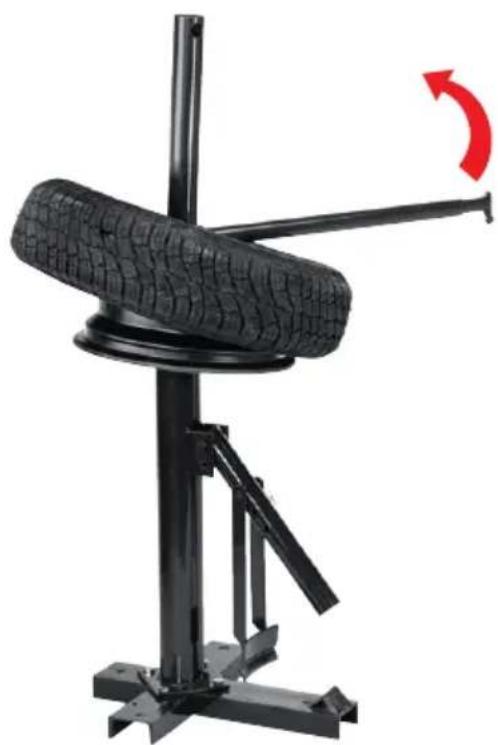

2. Tryck ner däckets nedre kant med händerna. Använd däckavdragarens spets vid behov.

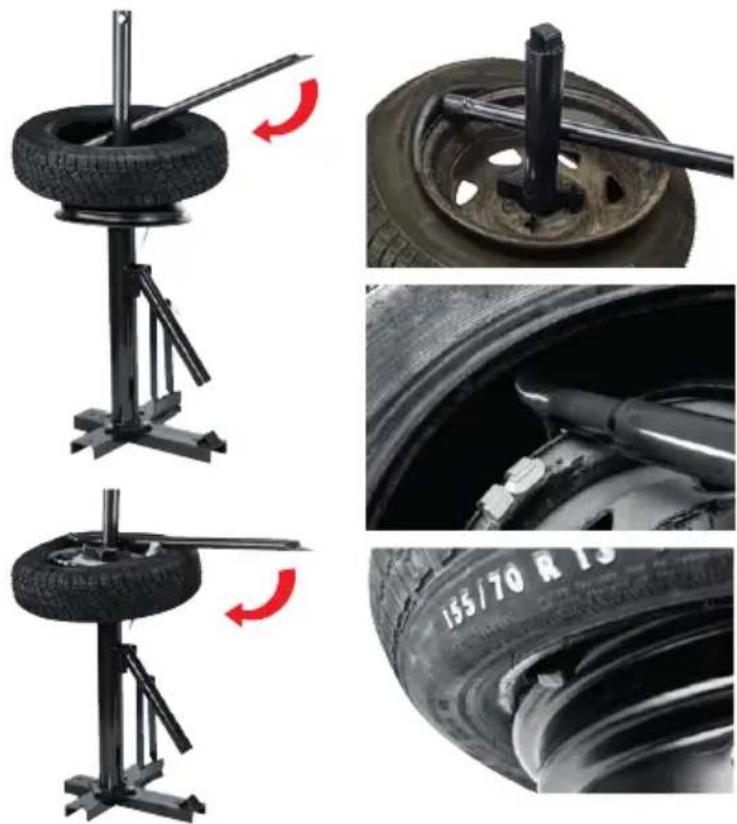

1. Vänd på däckavdragaren och använd ankhuvudet för att trycka fast däckets övre kant. Arbeta runt med centrumstaget som mothåll tills hela däcket är monterat. Tryck ner däcket med den fria handen om det sätter sig på den övre fälgkanten under monteringen. Applicera mer däckmonteringspasta om det behövs.

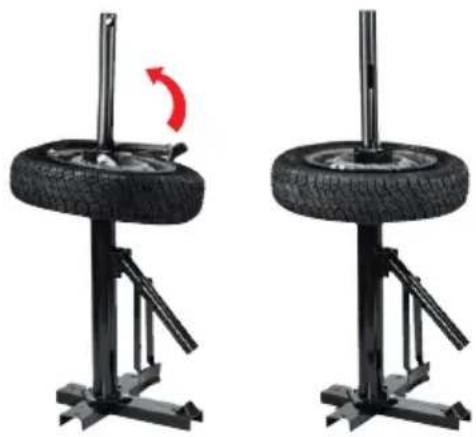

1. Ibland kan det vara nödvändigt att använda däckavdragarens spets för att få på den sista delen.

1. Pumpa upp däcket så att däcket expanderar och sluter tätt mot fällgens ytterkant. Överskrid ej däckets maxtryck. Justera därefter trycket enligt bilhandbokens anvisningar.

7. SKÖTSEL

• Torka rent efter varje användning.
• Förvara produkten i en torr och fukt fri miljö.
