1. INTRODUKTION

Denna bruksanvisning och dess säkerhetsföreskrifter ska läsas innan produkten tas i bruk. Var särskilt uppmärksam på följande signalord:

FARA – Indikerar en risk som med stor sannolikhet resulterar i dödsfall eller allvarlig personskada om den inte undviks.

VARNING – Indikerar en risk som sannolikt resulterar i dödsfall eller allvarlig personskada om den inte undviks.

FÖRSIKTIGHET – Indikerar en risk som resulterar i en mindre eller måttlig personskada om den inte undviks.

Spara bruksanvisningen på en säker plats och låt den medfölja produkten vid en eventuell försäljning. Med reservation för att bilder och beskrivningar inte är identiska med produkten.

2. ANVÄNDNINGSOMRÅDE

Ett obalanserat hjul vibrerar och detta medför att ratten skakar vid körning. Vibrationerna kan skada komponenter i hjulupphängningen och störa föraren, vilket ökar risken för trafikolyckor. Korrekt använd säkerställer balanseringsmaskinen att hjulet är balanserat.

2.1 Installationsplats och avsedd användning

• Inomhusbruk i torra utrymmen
  • Temperatur: 5 \~ 50 °C
  • Luftfuktighet: ≤ 85 %
• Balanseringsmaskinen får endast användas enligt instruktionerna i denna manual.
• Balanseringsmaskinen får inte modifieras, och vid behov av reparation skall originaldelar användas.

2.2 Förutsägbar felaktig användning

• Balanseringsmaskinen får inte modifieras, och vid behov av reparation skall originaldelar användas.
• Ingen annan än operatören får starta utrustningen.

• Balansvikterna kan fästas i olika lägen, klämmas fast etc.
• Funktion för självkalibrering och självdiagnos.

3. SÄKERHET

3.1 Märkning

Här följer en förklaring av symboler på produkten.

Symbol Innebörd

	anualen före användning.
	sk. Stoppa inga	kroppsdelar eller föremål under skyddskåpan.
		Använd personlig skydds-utrustning: Arbetshandskar, skyddsskor och skyddsglasögon.

3.2 Allmänna säkerhetsföreskrifter för maskinanvändning

Följs dessa säkerhetsföreskrifter minskar risken för olyckor, emellertid ska användaren alltid vara beredd på att oförutsedda och farliga situationer kan uppstå.

• Håll arbetsområdet rent, torrt och väl upplyst.
• Förvara inga explosiva eller brandfarliga ämnen inom arbetsområdet.
• Håll barn och åskådare utanför arbetsområdet.
• Var särskilt uppmärksam på maskinens varningar och symboler.
• Använd lämpliga arbetskläder som inte riskerar att fastna i maskinen. Använd hårnät om du har långt hår.
• Bär inte smycken.
• Låt aldrig din maskinvana leda till oförsiktighet.
• Upprätthåll alltid en god arbetsställning.

• Använd skyddsutrustning: Hörselskydd, arbetshandskar, skyddsskor, skyddsglasögon.

• Använd inte maskinen om du är trött eller påverkad av droger, alkohol eller mediciner.

• Kontrollera att det inte finns delar som är skadade före användning. Byt ut eller reparera genast skadade eller slitna delar. Använd inte en defekt maskin.

- Kontrollera att alla skydd sitter på plats och är i god funktion.

- Använd endast original reservdelar och tillbehör vid service och reparation av maskinen.

- Använd endast maskinen för avsett ändamål. Överskrid inte dess kapacitet.

- Förhindra oavsiktligt start genom att bryta strömmen och koppla ur tryckluften före service och efter användning.

- Rengör maskinen efter användning och serva den regelbundet.

- Utsätt inte elektriska maskiner för regn och fukt.

- Behandla kablar varsamt och skydda dem från värme, olja och vassa kanter. Skadad elkabel får endast repareras av behörig elektriker.

- Håll maskinen ren och torr.

- Maskinen får inte modifieras.

- Maskinen får endast repareras av behörig serviceverkstad.

3.3 Särskilda säkerhetsföreskrifter

• Läs bruksanvisningen före användning.
• Kontrollera att hjulet är ordentligt fastsatt på flänsen före balansering.
• Användaren skall inte bära löst sittande kläder då det finns en risk för att fastna.
• Ingen annan än operatören får starta utrustningen
• Använd personlig skyddsutrustning: Arbetshandskar, skyddsskor och skyddsglasögon.
• Stoppa inga kroppsdelar eller föremål under skyddskåpan när den är nedfälld.
• Stäng av maskinen efter användning.

3.4 Säkerhetsskydd

• Om maskinen under användningen inte fungerar normalt trycker du på knappen STOP. Det roterande hjulet stannar då direkt.
• Om kåpan inte är nedfälld och du trycker på knappen START kommer hjulet inte att rotera.
• Om kåpan öppnas under användning stannar det roterande hjulet direkt.

4. TEKNISKA DATA

Max hjulvikt: ..... 65 kg

Motoreffekt: ..... 200 W

Strömförsörjning: ..... 220 V/50 Hz

Rotationshastighet: .. 200 r/min

Cykeltid: 8 s

Fälgdiameter: ..... 10" - 24" (256 mm\~610 mm)

Fälgbredd: ..... 1,5" - 20" (40 mm\~510 mm)

Buller: ....<70 dB

Nettovikt: 76,5 kg

Mått: 960 mm × 760 mm × 1 160 mm

5. ÖVERSIKTSBILDER

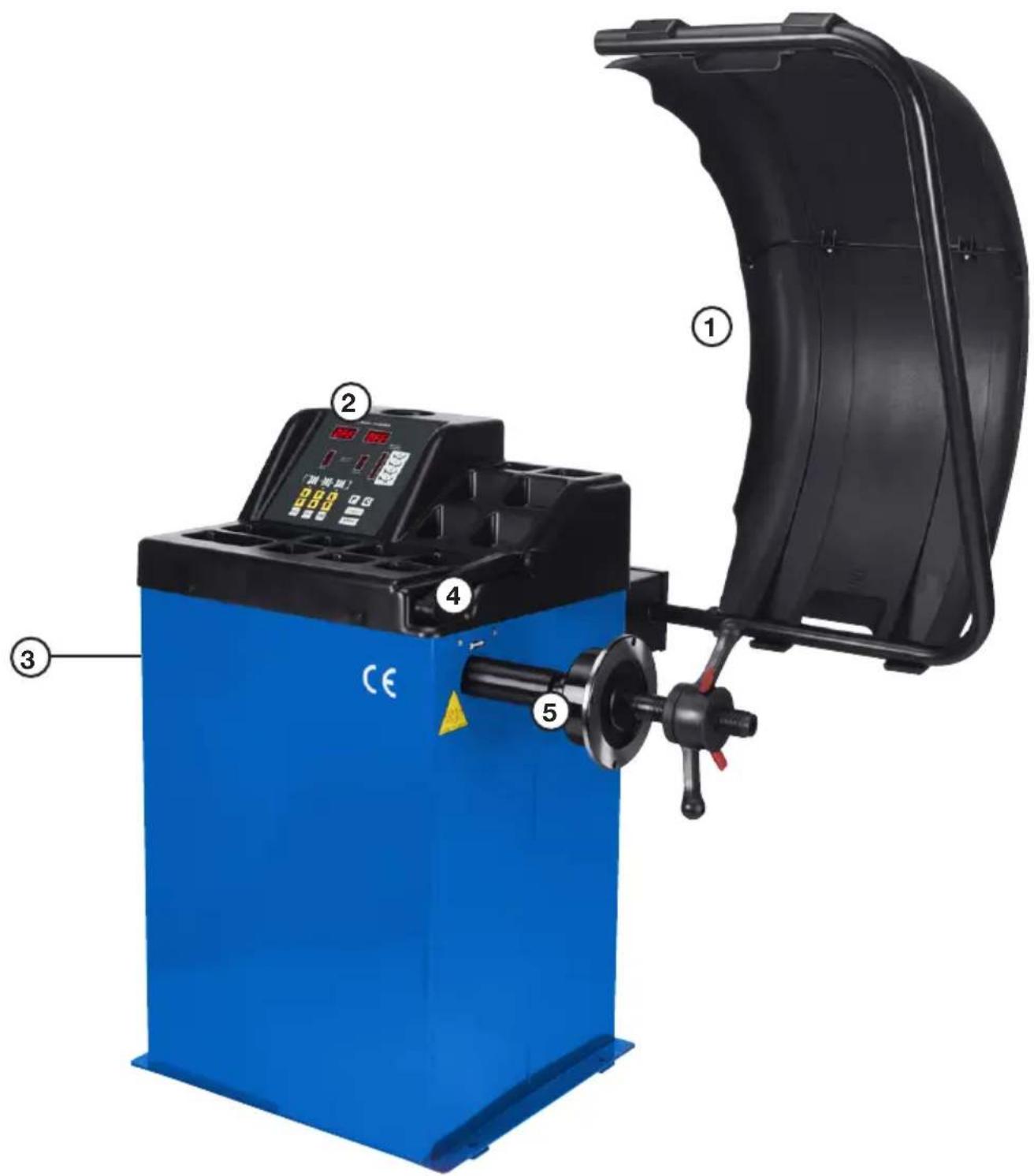

5.1 Maskin

1. Skyddskåpa
2. Panel
3. Strömbrytare (sitter på maskinens baksida)
4. Mätsticka
5. Rotationsarm med sensor

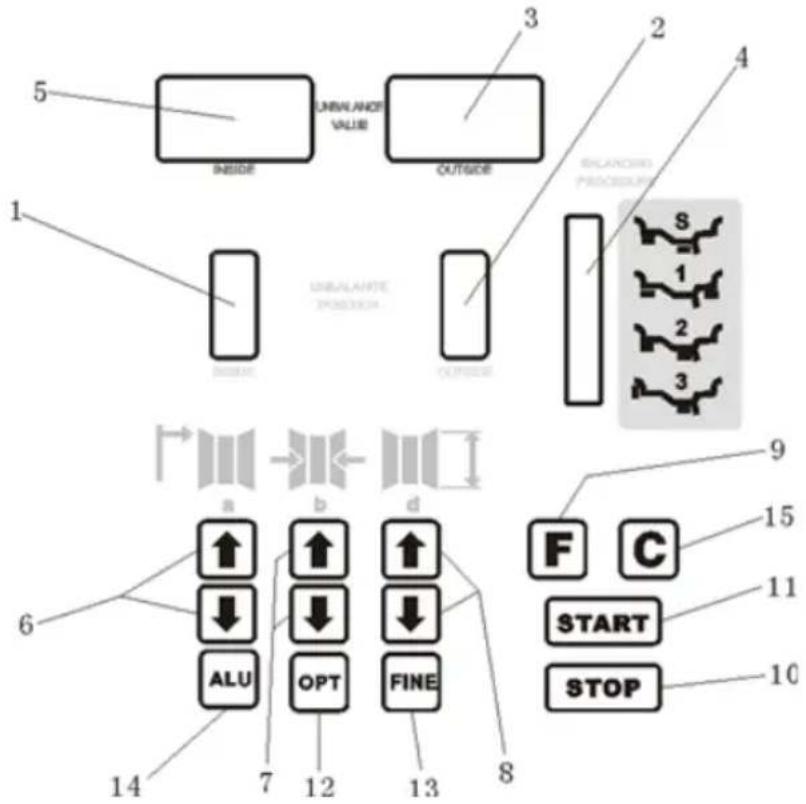

5.2 LED-kontrollpanel och funktionsknappar

5 INVERSE UNBALANCE VALUE 3 OUTSIDE 2 4 1 INVERSE BRANDING PROCESSED S 1 2 3 UNBALANATE PROTECTION a b d 9 15 6 ALU OPT FINE F C START STOP 10 7 12 13 8 14

Nr Namn Funktion

1 Display Obalansens	position, insidan
2 Display Obalansens	position, utsidan
3	Display	Obalansens storlek, utsidan eller dimensionen "DIAMETER"
4 Indikator Indikator för valt korrigeringsläge
5	Display	Obalansens storlek, insidan eller dimensionen "AVSTÅND"
6 a+/a- Tryckknappar,	manuell inställning av AVSTÅND (a)
7 b+/b- Tryckknappar,	manuell inställning av BREDD (b)
8 d+/d- Tryckknappar,	manuell inställning av DIAMETER (d)
9 F Tryckknapp för val av korrigering: "STATIC" eller "DYNAMIC"
10 STOP Tryckknapp,	nödstopp och val av specialfunktioner
11	START	Tryckknapp, maskinstart
12	OPT	Tryckknapp, optimering av obalans och delad obalans
13	FINE	Tryckknapp, obalansens grad och tröskelvärde
14	ALU	Tryckknapp för val av balanseringsläget "ALU"
15	C	Tryckknappar för omberäkning och självkalibrering

OBS! Använd bara fingrarna för att trycka på tryckknapparna.

Använd aldrig motviktstången eller andra spetsiga föremål.

6. UPPACKNING

Öppna förpackningen och kontrollera att det inte finns skadade delar. Om maskinen är skadad skall den inte användas, utan kontakta leverantören.

Del Antal

Gängad axel med skruv 1
Vikttång 1
Sexkantsnyckel med tillbehör 1
Hjulbreddsmätare 1
Låsmutter 1
Plastkona med gummiring 1
Centreringskoner 4
Balansvikt (100 g) 1
Skyddskåpa 1
Hållare för centreringskon	3

7. INSTALLATION

7.1 Krav på installationsplatsen

Balanseringsmaskinen måste installeras på ett stabilt golv som t.ex. betonggolv eller liknande underlag. Instabila underlag kan ge mätfel.

Det bör finnas ett utrymme på 50 cm runt balanse-ringsmaskinen för att den ska kunna användas på ett bra sätt. Maskinen har monteringshål i bottenplattan för att kunna förankras i golvet. Skruvar och plugg medföljer ej.

7.2 Installera kåpan

WARNING! Skyddskåpan har en viktig säkerhetsfunktion. Den får inte modifieras.

Skruva ihop båda käpdelarna med de medföljande 4 insexskruvarna.

Montera kåpans arm på maskinen och anslut skyddskåpans rör i uttaget bakom skåpet. Fäst den sedan med M10×65 skruv och mutter.

Tryck fast kåpan på armen och lås fast den med de 2 plåtskruvarna. Tryck in plastpluggen i röret.

7.3 Installera drivaxelns skruv

Installera drivaxelns skruv på huvudaxeln med M10×150 skruven och dra åt den. (Se figur 4-1).

OBS! Kontrollera hjulet före montering

Hjulet måste vara rent, det får inte finnas sand eller damm på det. Kontrollera även så ingen vätska finns i hjulet. Alla balansvikter på hjulet måste tas bort. Kontrollera att däcktrycket stämmer överens med fordonets rekommendation. Kontrollera om fällgens anliggningsyta eller monteringshål är skadade.

a. Välj den optimala konen för centrumhålet när det finns ett centrumhål på fälgen.
b. Välj om hjulet ska installeras med positiv positionering eller negativ positionering.

• Positiv positionering (se figur 6-1) används normalt. Det är en enkel metod som är tillämplig för olika fälgar i vanligt stål eller aluminium. För att använda denna metod behöver man demontera låsringen och ta bort plastplattan enligt figur 6-1 så att fjädern kan fjädra ut.
• Negativ positionering (se figur 6-2) används för att säkerställa att stålfälgens mitthål och huvudaxeln linjerar när hjulets utsida är deformerad. Denna metod används för alla typer av stålfälgar, i synnerhet tjocka stålfälgar.
  c. Häng upp hjulet på axeln och lås fast hjulet med läsmutter och kona enligt Figur 6-1 eller 6-2. Kontrollera att konen håller fast hjulet innan du skruvar fast handtaget. Hjulet ska kunna rotera efter fastskruvningen.

OBS! För på hjulet försiktigt på huvudaxeln, då förhindrar du skavning mot huvudaxeln vid installation och demontering av hjulet

VARNING! RISK FÖR SKADA. VAR FÖRSIKTIG NÄR LÅSRINGEN DEMONTERAS DÅ DEN KAN FJÄDRA IVÄG.

8.2 Demontera hjulet

FÖRSIKTIGHET! FJÄDRANDE EFFEKT NÄR LÅSMUTTERN LOSSAS.

a. Lossa låsmuttern med den röda spaken för att frilägga gängningen.
b. Lyft försiktigt av hjulet från axeln så inte gängorna skadas.

9. INMATNINGSMETOD FÖR FÄLGDATA

9.1 Påslagning av maskinen

När maskinen slagits på startas initieringen automatiskt. Initieringen är klar efter två sekunder. Maskinen ställer sig automatiskt i läge dynamiskt, som i figur 7-1, redo för inmatning av fälgdata.

-8- 8.0

Figure 7-1

9.2 Inmatning av avstånd

OBS! När maskinen startas går den automatiskt in i dynamiskt balansläge.

Inmatning av fälgdata: Dra ut mätstickan och placera mäthuvudet mot fälgkanten enligt figur 7-2. Läs av mätstickan mata in avläsningen av värdet genom att trycka a+ eller a-.

Läs av fällgens mått eller mät med hjulbreddsmätaren (figur 7-3) för att mäta fällgens bredd, och mata sedan in värdet med knapparna b+ eller b- manuellt.

9.4 Inmatning av fälgdiameter

Läs av fällgens diameter eller mät med hjulbredd-smätaren (figur 7-3) för att mäta fällgens diameter, och mata sedan in värdet med knapparna d+ eller d- manuellt.

10. KALIBRERING AV BALANSERINGMASKIN

Balanseringsmaskinen kalibrerades i fabriken, men systemparametern kan förändras på grund av långa transporter eller långvarig användning och det kan leda till fel. Därför måste användaren utföra en kalibrering efter en viss tid.

a. Sätt på maskinen och invänta initiering enligt avsnitt 9.1.
b. Montera en balansvikt på ett relativt balanserat och medelstort (14"-16") plåthjul.
c. Mata in fälgdata enligt avsnitt 9
d. Tryck på knapparna F och C. Figur 9-1 visas. Fäll ned skyddskåpan och tryck på START om inte maskinen startar själv.

e. När axeln stannat visas figur 9-2. Öppna skyddskåpan och fäst en balansvikt på 100 gram någonstans på fällgens utsida. Fäll ned skyddskåpan och tryck på START.

Add 100

Figure 9-2

f. När axeln stannat och kalibreringen är avslutad visas figur 9-3. Tryck på knappen STOP. Ta bort hjulet. Balanseringsmaskinen kan nu tas i bruk.

CAL. End

Figure 9-3

Obs! När du genomför en kalibrering måste fälgdata vara korrekta och balansvikten på 100 gram måste vara korrekt. Om inte, blir kalibreringsresultatet fel. En felaktig kalibrering gör att balanseringsmaskinens mätprecision försämras.

11 BALANSERING AV HJULET

11.1 Användningsprocess dynamiskt balansläge

a. Mata in fälgdata enligt avsnitt 9.
b. Fäll ned skyddskåpan och tryck på knappen START. Hjulet snurrar och när det stannat visas obalansen på de 2 LED-displayerna (5) (3).
c. Snurra hjulet långsamt. När indikatorns alla ledlampor för balansviktsposition på insidan tänds (1) och det piper. Fäst motsvarande balansvikt klockan 12 på fällgens insida, (se figur 7-3).
d. Snurra hjulet långsamt, när indikatorns alla ledlampor för balansviktsposition på utsidan tänds (2) och det piper. Fäst motsvarande balansvikt klockan 12 på fällgens utsida, (se figur 7-4).
e. Fäll ned skyddskåpan och tryck på START (11). Hjulet snurrar och när det stannat visas obalansen på de 2 LED-displayerna. När båda LED-displayerna visar 0 är balanseringen klar.

11.2 Användningsprocess statisk balans (ST)

ST-läget är endast lämplig för fälgar där balansvikten kan fästas i mittposition, som en motorcykelfälg.

a. Använd hjulbreddsmätaren för att mätta diametern på fälgen, mät där balansvikt ska monteras. Mata in värdet D med knappen d+ eller d-(värde A och B kan vara slumpmässiga värde).
b. Tryck på knappen F(9), maskinen går till statiskt balansläge (ST) genom ett pip.
c. Fäll ned skyddskåpan och tryck på knappen START. Hjulet snurrar och när det stannat visar LED-displayen till vänster(5) hjulets statiska obalans och LED-displayen till höger(3) ST (se figur 7-11).

d. Snurra hjulet långsamt. När indikatorns alla ledlampor för balansviktsposition på utsidan och insidan tänds (1,2) och det har pipit, fäst balansvikten klockan 12 mitt på fälgen, (se figur 7-10.)
e. Fäll ned skyddskåpan och tryck på knappen START. Hjulet snurrar och när det stannat visas obalansen på vänster LED-display. När LED-displayen visar 0 är balansering klar.

Figure 7-11

11.3 Användningsprocess för läge ALU 1 och ALU 2 och ALU 3

a. Mata in fälgdata enligt avsnitt 9
b. Tryck på knappen ALU, gå till motsvarande balansläge.
c. Fäll ned skyddskåpan och tryck på knappen START. Hjulet snurrar och när det stannat visas obalansen på de 2 LED-displayerna.
d. Snurra hjulet långsamt. När indikatorns alla ledlampor för balansviktsposition på insidan tänds (1) och det har pipit, fäst motsvarande balansvikt klockan12 på fällgens insida, efter tidigare gjort val (se figur 7-5/7-6/7-7).
e. Snurra hjulet långsamt när indikatorns alla led för balansviktsposition på utsidan tänds (2) och det har pipit, fäst motsvarande balansvikt klockan 12 på fällgens utsida efter tidigare gjort val (se figur 7-5/7-6/7-7).

Figure 7-5

ALU 1

Figure 7-6

ALU 2

Figure 7-7

ALU 3

f. Fäll ned skyddskåpan och tryck på knappen START. Hjulet snurrar och när det stoppat visas obalansen på de två LED-displayerna. När båda LED-displayerna visar 0 är balansering klar.

11.4 Inmatningsmetod för data i ALU-S-läge De här tre typerna av ALU-lägen som beskrivs ovan är inte lämpliga för alla typer av däck. Och vissa däck kan inte balanseras ordentligt. ALU-S-läge kan användas i en sådan situation. Inmatningsmetoden för data ser ut på följande sätt:

a. Tryck på knappen ALU gå till balansläge för ALU-S flytta mätskalan för att mäta enligt (figur 7-8 eller 7-9), placera skalhuvudet på fällgens insida (al), mät avståndet (al) på fällgens insida, tryck på [a-] eller [a+] för att ange värdet "al".
b. Flytta mätskalan, placera skalhuvudet på fällgens utsida (aE), mät avståndet (aE) på fällgens utsida och tryck på [b-] eller [b+] för att ange värdet "aE".
c. Använd hjulbreddsmätaren för att mäta diametern (dl) på insidan (al) av fälgen. Tryck på [d-] eller [d+] för att ange värdet "dl"

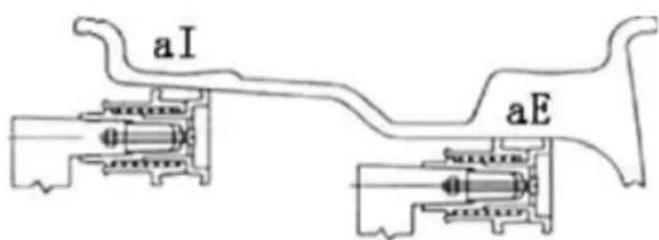

aI aE

Figure 7-8

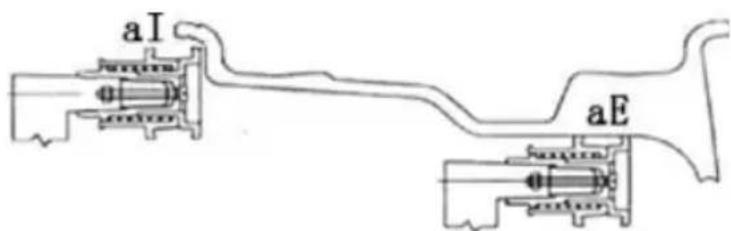

aI aE

Figure 7-9

d. Använd hjulbreddsmätaren för att mäta diametern (dE) på utsidan (aE) på fälgen. Håll ned knappen [FINE] och tryck på [d-] eller [d+] för att ange värdet "dE".
e. Fäll ned skyddskåpan och tryck på knappen START. Hjulet snurrar och när det stannat visas obalansen på de 2 LED-displayerna.
f. Snurra hjulet långsamt. När indikatorns alla ledlampor för balansviktsposition på insidan tänds (1) och det har pipit, fäst motsvarande balansvikt klockan12 på fällgens insida(figur 7-8/7-9). Snurra hjulet långsamt när indikatorns alla led för balansviktsposition på utsidan tänds (2) och det har pipit, fäst motsvarande balansvikt klockan 12 på fällgens utsida (figur 7-9).

g. Fäll ned skyddskåpan och tryck på START (11). Hjulet snurrar och när det stannat visas obalansen på de 2 LED-displayerna. När båda LED-displayerna visar 0 är balanseringen klar.

11.5 Omberäkning

Inför en hjulbalanstestning kan du ibland glömma att mata in aktuella fälgdata. Då kan du göra det efter hjulbalanstestningen. Du behöver då inte trycka på knappen START, utan bara på omberäkningsknappen (C). Systemet kommer att följa de nya fälgdata för att beräkna obalansen. Också när obalansvärdet visas på displayen kan du genom att trycka på knappen C kontrollera aktuella fälgdata.

12 OPTIMERING AV OBALANS

Optimering av obalansen kan göras när hjulobalan-sens storlek är över 30 gram. Och optimeringen kan minska den balansvikt som används.

Det finns två metoder för att optimera obalansen:

12.1. Balansvärdet visas redan på displayen

Om balanstestningen är klar och optimering av obalans måste utföras trycker du på knappen OPT(12) (figur 9-1).

[二] 180

Figure 9-1

a. Använd krita för att markera samma punkt på flänsplanet samt fälg och däck. Använd däckbytaren för att demontera däcket, vrid däcket 180°. Montera däcket på fälgen. Sätt tillbaka hjulet på balanseringsmaskinen och se till att märkpunkterna på flänsen och fälgen stämmer överens. Tryck på knappen START (11).

852 40

Figure 9-2

b. Som i figur 9-2 visar vänster display optimeringens procentandel. Om det statiska värdet är 40 gram före optimering, är optimalt 85 %, vilket innebär att efter det statiska värdet optimerats återstår endast 6 gram (15 %*40 gram=6 gram).

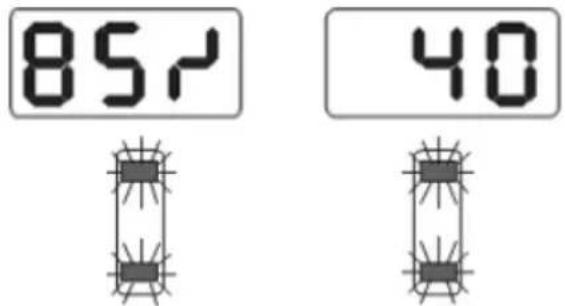

c. Snurra hjulet långsamt. När båda positionsindikatorerna på sidorna blinkar (figur 11-3) gör du kritmärken på däckets ovansida.

85.2 40

Figure 9-3

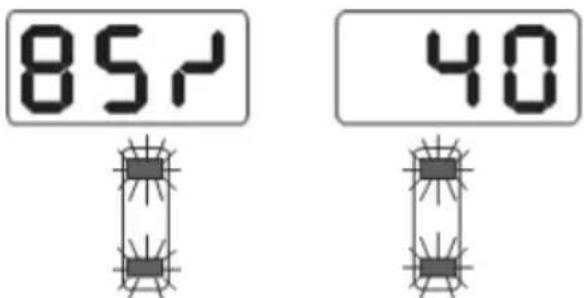

d. Snurra än en gång hjulet långsamt. När båda mellanpositionsindikatorerna blinkar (figur 9-4) gör du kritmärken på fällgens ovansida.

85.2 40

Figure 9-4

e. Demontera hjulet från balanseringsmaskinen och med hjälp av däckbytaren. Sätt däcket på fälgen och se till att märkena på däcket och fälgen stämmer överens. Optimeringen är klar.

12.2 Optimera obalansen direkt

Optimering av obalans före balanstestning, efter att maskinen slagits på.

a. Slå på strömmen, installera hjulet och tryck på knappen OPT. På vänster sida visas OPT.
b. Tryck på knappen START så ser displayen ut som i figur 9-1. Följ sedan 12.1.
c. Tryck på knappen STOP för att avbryta.

13 INSTÄLLNINGAR

13.1 Växla mellan gram och oz

Den här processen växlar mätenhet för motivikten (gram-oz).

a. Tryck på knappen (F) och knapparna a+ och a-, se figur 10-1. Mätenheten är för närvarande gram.

Unt. Gr

Figure 10-1

b. Tryck på tangent b+ eller b-, se figur 10-2. Mätenheten är för närvarande oz.

Unt. 02

Figure 10-2

c. Tryck på knapp b+ eller b- för att växla mellan gram och oz.
d. Tryck på knappen a+ för att spara inställningen och avsluta.

Inställningen finns kvar när maskinen stängs av.

13.2 Skyddskåpans funktion och skyddsinställning

Den här funktionen innebär att skyddskåpan startar motorn.

a. Stäng käpan och motorn startar.
b. Tryck på knappen F och knappen STOP, se figur 11-2, höger display.
c. När displayen visar ON är funktionen påslagen, när den visar OFF är funktionen avstängd. Motorn startas då med START.
d. Tryck på knapparna b+ eller b- för att växla skyddskåpans funktion mellan "ON" och "OFF". Tryck på knappen a+ för att spara aktuella inställningar och avsluta. Inställningen finns kvar när maskinen stängs av.

RST. On

Figure 11-2

13.3 Inställning av minimivärden på displayen

När ett minimivärde valts på displayen och hjulbalansvärdet är lägre än det inställda värdet visas resultatet som 0.

a. Tryck på knappen FINE så visas det faktiska obalansvärdet.
b. Tryck på knapparna STOP och C, se figur 12-1. Om obalansvärdet är lägre än 5 gram visar displayen 0 g (noll gram).
c. Tryck på knapparna b+ eller b- för att ställa in ett minimivärde - 5, 10 och 15 gram är tre möjliga val.
d. Tryck på knappen a+ för att spara inställningarna och gå till nästa steg.

F1 n 5

FIGURE 12-1

13.4 Funktionsinställningar för knappljud

Den här funktionen slår på eller stänger av knappljuden.

a. Från 13.3 se figur 12-2, på höger sida av displayen visas ON eller OFF.

b. Tryck på knapparna b+ eller b- för att växla mellan "ON" och "OFF".

c. Tryck på knappen a+ för att spara inställningarna och gå till nästa steg.

SP. On.

Figure 12-2

13.5 Inställning av displayens ljusstyrka

Det finns 8 nivåer, där nivå 1 är mörkast och nivå 8 är ljusast.

a. Från 13.4, se figur 12-3, på höger sida av displayen visas ljusstyrkan.

b. Tryck på knapparna b+ eller b- för att ändra nivå för ljusstyrkan.

c. Tryck på knappen a+ för att spara inställningarna och gå till nästa steg.

LH. 4

Figure 12-3

13.6 Växla mellan tum och mm

Den här processen växlar mätenhet för inmatning av dimension B-värde och D-värde (TUM-MM). Om det värde som visas innan du ställer in enheter är ett decimaltal är nuvarande enhet TUM. Om det visade värdet är ett heltal är den nuvarande enheten MM. Systemets standardenhet är TUM. Inställningen av enheter sparas inte efter avstängning.

a. Från 13.5 se figur 12-4, på höger sida av displayen visas ON för tum och OFF för MM.

b. Tryck på knapparna b+ eller b- för att växla mellan "ON och OFF".

c. Tryck på knappen a+ för att spara inställningarna och avsluta.

InH On

Figure 12-4

14. MASKINENS SJÄLVTESTFUNKTION

Med den här funktionen kan man kontrollera att alla typer av ingångssignaler fungerar korrekt och hämta underlag för felsökningar.

14.1 Kontroll av LED och indikatorlampa

Tryck på knappen F och FINE så tänds hela LED-displayen och indikatorlampan. Den här funktionen kan användas för att kontrollera LED-displayen eller indikatorlampan om de verkar skadade. Efter cirka 5 sekunder ser displayen ut som i figur 13-1. Gå till kontroll av givarsignal för position. Tryck på knappen C för att avsluta.

POS. 8

Figure 13-1

14.2 Kontroll av givarsignal för position

Den här funktionen kan användas för att kontrollera om givaren för position, huvudaxeln och huvudkretsen är skadade.

a. Vrid långsamt på huvudaxeln. På höger sida av LED-displayen ändras siffrorna (FIGUR 13-1). Om du vrider medurs så ökar värdet. Om du vrider moturs så minskar värdet. Rätt värde ligger mellan 0 och 63.

b. Tryck på knappen ALU och gå till kontroll av givarsignal för tryck. Tryck på knappen C för att avsluta.

14.3 Kontroll av givarsignal för tryck

Den här funktionen kan användas för att kontrollera om givaren för tryck och strömförsörjning är skadade.

a. Från 14,2, se figur 13-2. Tryck försiktigt på huvudaxeln, värdet på höger och vänster display ändras. Tryck på knappen C för att avsluta.

53 53

Figure 13-2

15 SKÖTSEL

15.1 Felsökning

a. När du tryckt på knappen START roterar inte huvudaxeln, LED-displayen visar Err-1-. Kontrollera motor, systemkort och kabelanslutningar.
b. När du tryckt på knappen START roterar huvudaxeln, LED-displayen visar Err-1-. Kontrollera positionsgivare, systemkort och kabelanslutningar.
c. Om balanstestet redan är avslutat och balanse-ringsmaskinen fortfarande roterar en längre tid och inte går att bromsa ska du kontrollera bromsmotståndet, strömförsörjningskortet, systemkortet och kabelanslutningarna.
d. Om displayen inte tänds när strömmen slås på ska du kontrollera om indikatorlampan för strömbrytaren fungerar. Om så inte är fallet kontrollerar du strömförsörjningen först, därefter strömförsörjningskortet, systemkortet och kabelanslutningarna.
e. Precisionen är dålig. Problemet beror inte på balanseringsmaskinen, utan på att hjulinstallationen är felaktig eller att motivikten inte är exakt eller att motivikten på 100 gram för självkalibrering inte är exakt. Endast tillverkarens motivikt på 100 gram ska användas vid självkalibrering.
f. Data inte stabila, upprepa skillnad. Problemet beror inte på balanseringsmaskinen, utan hjul-installationen kan vara felaktig, golvet ojämnt eller balanseringsmaskinen är inte ordentligt fastsatt. Ibland kan problemet vara jordanslutningen.

Tips: metod för kontroll av precision:

Mata in rätt hjuldata (a-, b-, d-värde), se instruktionen för att göra en självkalibrering. Tryck på START för att genomföra balanseringen, anteckna data för första tillfället, fäst en motvikt på 100 gram på hjulets ytterkant (när indikatorn på utsidan lyser i zenitposition). Tryck på knappen START på nytt för att starta balansering. Om värdet ligger utanför det värde som angavs första gången ska vikten vara 100±2. Vrid långsamt hjulet manuellt när indikatorn för utsidan tänds. Kontrollera om motvikten på 100 gram är i klockan-6-positionen. Om så inte är fallet finns det ett problem med precisionen. Om vikten är 100 gram följer du samma metod och kontrollerar insidan om vikten är 100 gram och i klockan-6-positionen.

15.2 Dagligt underhåll

WARNING! Stäng av strömförsörjningen innan underhåll utförs.

Justering av remmens spänning

a. Montera av kåpan.
b. Lossa motorskruven, flytta motorn tills remspänningen är korrekt och tryck ned remmen cirka 4 mm.
c. Dra åt motorskruven och sätt tillbaka kåpan.

Låsmuttern fäster inte hjulet ordentligt mot huvudaxeln

a. Kontrollera om huvudaxelns skruv sitter löst.
b. Använd en insexnyckel för att dra åt huvudaxelns skruv.

15.3 Lista över felkoder

När displayen på balanseringsmaskinen visar en felkod kan du söka i listan nedan för att ta reda på hur felet kan åtgärdas.

Kod Betydelse Orsak Åtgård
Fel 1 Huvudaxeln snurrar inte eller avger ingen snurrsignal		Motorfel Byt ut motorn
		Fel i positionsgivare Byt ut	positionsgivaren
		Fel i strömförsörjningskort	Byt ut strömförsörjningskortet
		Fel i systemkort Byt systemkort	kort
		Felaktig anslutning Kontrolera kabelanslutningarna
Fel 2 Rotationen är lägre än 60 varv/min		Fel i positionsgivare Byt ut	positionsgivaren
		Hjul vobblar eller för låg vikt	Ändra däckets placering
		Motorfel Byt ut motorn
		Drivrem för löst eller för hårt åtdragen	Justera drivremmen
		Fel i systemkort Byt ut systemkortet
Fel 3	Felberäkning	För stor obalans	Upprepa självkalibreringen, byt ut systemkortet
Fel 4 Huvudaxel har fel rotationsriktning		Fel i positionsgivare Byt ut	positionsgivaren
		Fel i systemkort Byt ut systemkortet
Fel 5 Skyddskåpan inte nedfälld Skyddskåpan är inte nerfälld när du trycker på start.			Följ korrekt användningsmetod
			Brytarfel Byt ut microbrytaren
			Fel i systemkort Byt ut systemkortet
Fel 6 Givarsignalens krets fungerar inte		Fel i strömförsörjningskort	Byt ut strömförsörjningskortet
		Fel i systemkort Byt ut systemkortet
Fel 7	Förlorade data	Felaktig självkalibrering	Upprepa självkalibreringen
		Fel i systemkort Byt ut systemkortet
Fel 8	Minnesfel självkalibrering	Användaren har glömt använda 100 grams vikt på fälgen vid självkalibrering	Följ rätt metod, upprepa självkalibre-ring
		Fel i strömförsörjningskort	Byt ut strömförsörjningskortet
		Fel i systemkort Byt ut systemkortet
		Fel i tryckgivare	Byt ut tryckgivaren
		Felaktig anslutning Kontrolera kabelanslutningen

16 AVFALLSHANTERING

El-avfall

Förbrukade elektriska och elektroniska produkter, däribland alla typer av batterier, ska lämnas till avsett insamlingsställe för återvinning. (Enligt direktiv 2012/19/EU och 2006/66/EC).

17. APPENDIX

Se sista sidorna.

DEKKBALANSERINGSMASKIN

1. Kalibrering

2. Balansering av hjulet

Innstillingen lagres när maskinen slås av.

Förbrukade elektriska och elektroniska produkter, däribland alla typer av batterier, ska lämnas till avsett insamlingsställe för återvinning. (Enligt direktiv 2012/19/EU och 2006/66/EC).

17. VEDLEGG

Se de siste sidene.

RENKAIDEN TASAPAINOTUSKONE

Alkuperäiset ohjeet

SISÄLLYSLUETTELO

1. JOHDANTO
2. KÄYTTÖTARKOITUS
