Produkttyp	Domkraft
Märke	Biltema
Modell	89-492
Mått (L x B x H)	350 x 150 x 100 mm
Vikt	3 kg
Lyftkapacitet	2000 kg
Minsta höjd	135 mm
Maxhöjd	400 mm
Drivning	Manuell (saxmekanism)
Material	Stål med korrosionsbeständig beläggning
Säkerhetsfunktioner	Överlastskydd, stabil bas, säkerhetslås
Underhåll	Smörj rörliga delar regelbundet; håll ren och torr
Rengöring	Torka av med en fuktig trasa; använd inte starka kemikalier
Tillgång till reservdelar	Reservhandtag och skruvar finns från Biltema
Reparationsmöjlighet	Användarservicbar; kontakta Biltema support för komplexa reparationer
Garanti	2 års begränsad garanti
Avsedd användning	Lyfta fordon för däckbyte och undervagnsåtkomst
Förvaring	Förvaras i torr, inomhusmiljö
Inkluderade tillbehör	Lyfthandtag, säkerhetslåspinne

Vanliga frågor - 89-492 Biltema

Hur använder jag Biltema 89-492-domkraften?

Placera domkraften under fordonets lyftpunkt, vrid handtaget medurs för att höja och moturs för att sänka. Använd alltid på en plan, hård yta. Se manualen för säkerhetsriktlinjer.

Vad är den maximala lyftkapaciteten?

Biltema 89-492-domkraften har en maximal lyftkapacitet på 2000 kg. Överskrid inte denna gräns för att undvika skador eller personskada.

Kan domkraften användas på alla fordon?

Den är lämplig för fordon med en lyftpunktshöjd mellan 135 mm och 400 mm. Kontrollera fordonets frigång före användning.

Hur ska jag underhålla domkraften?

Smörj regelbundet de rörliga delarna med vit litiumfett och håll domkraften ren. Inspektera för skador före varje användning.

Vilka säkerhetsåtgärder bör jag vidta?

Använd alltid domkrafthållare som stöd, kryp aldrig under ett fordon som endast stöds av domkraften. Se till att domkraften står på stabil mark och att fordonet är i park med parkeringsbromsen åtdragen.

Är domkraften reparerbar?

Ja, många delar som handtag och skruvar är utbytbara av användaren. För problem med den interna mekanismen, kontakta Biltema kundtjänst.

Vad ska jag göra om domkraften läcker olja?

Oljeläckage indikerar ett tätningsfel. Avbryt användningen och kontakta Biltema för reparation eller utbyte. Försök inte reparera hydrauliska komponenter själv.

Var kan jag hitta reservdelar?

Reservdelar finns på Biltema-butiker eller via deras webbplats. Vanliga delar inkluderar handtag, låsstift och gummikuddar.

Hur förvarar jag domkraften?

Förvara domkraften på en torr, ren plats, helst inomhus. Håll handtaget låst i nedfällt läge och undvik exponering för fukt.

Vilken är garantitiden?

Biltema 89-492-domkraften levereras med 2 års begränsad garanti som täcker tillverkningsfel. Köpbevis krävs.

BRUKSANVISNING 89-492 Biltema

Denna guide hjälper dig att montera våra produkter snabbt och problemfritt. Du behöver följande verktyg för monteringen: Tumstock, penna, papper, bågfi l, tång, skruvdragare, fogmassa för plåt och ev. ett snöre eller en krokbockare som fi nns hos din återförsäljare.

Läs igenom hela monteringsanvisningen i lugn och ro innan du påbörjar själva monteringen, många moment går att göra redan på marken innan du monterar detaljerna på byggnaden.

OBS! Använd aldrig vinkelslip.

1. RÄNNKROK

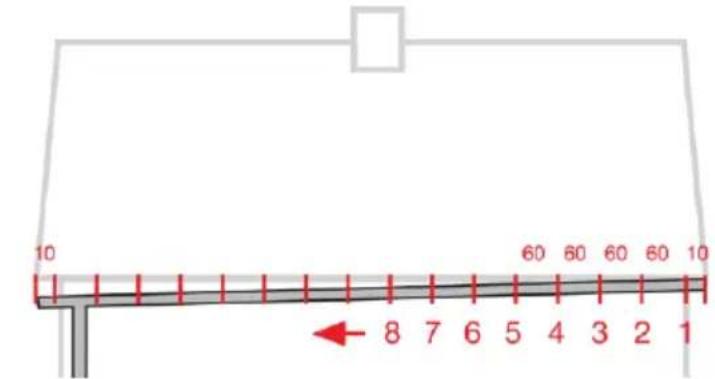

Rännkrokarna som håller uppe hängrännan fästs på takfoten med 60 cm mellanrum. Den första och sista kroken fästs 10 cm från rännans ändar (Bild A).

Bild A

Hängrännans lutning

Rännans lutning ska vara 3–5 mm per meter. Om takfoten inte är horisontell måste du ta hänsyn till det när du mäter ut rännans lutning (Bild B). Rännan ska luta mot stupröret/stuprören. Rännkrokarna bockas i ökande längd för att ge rännan rätt lutning.

Innan du bockar den första rännkroken måste du ta reda på takets lutning. Det gör du enkelt med en tumstock. Lägg den utfällda tumstocken över takkanten. Böj ned den utskjutande halvan till vertikalt läge (Bild B). Vinkeln du får ritar du av på ett papper. Takets linje förlänger du på andra sidan av den vertikala linjen (Bild C). Lägg en rännkrok på pappret med ryggen mot den vertikala linjen.

Passa in kroken så att dess spets är min. 30 mm under den förlängda taklinjen. Den punkt där taklinjen skär krokens rygg är det första bockmärket, 0-punkten (Bild C).

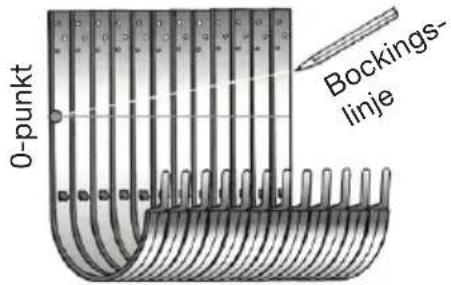

Lägg de andra rännkrokarna bredvid rännkroken med 0-punktsmärket (Bild D). Dra ett horisontellt streck från 0-punkten på första kroken till den sista kroken. Den sista krokens bockpunkt ska vara 3–5 mm x antal meter ränna ovanför 0-punktsstrecket (för en ränna på 8 meter blir det alltså 24–40 mm över 0-punkten). En krokbockare kan med fördel användas till detta arbete.

1 2 3 4 5 6 7 8 etc.

Bild D

Rännkrokar för takfotsbräda

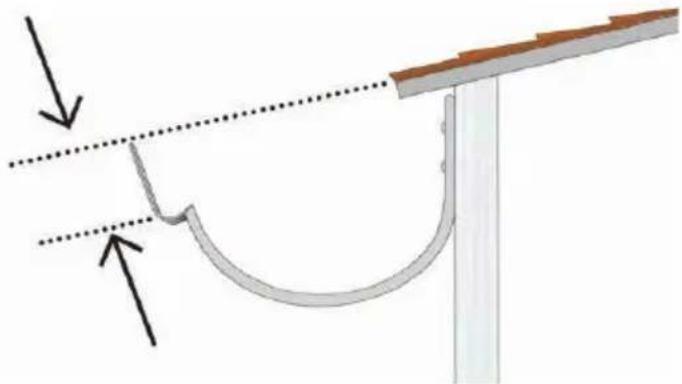

Har taket en vertikal takfotsbräda använder du enklast en kort krok eller kompaktkrok som skruvas direkt i brädan (Bild E). Lutar takfotsbrädan kan ställbara krokar användas. Se 9. Ställbar rännkrok.

Montera den första kroken så att dess spets är min. 30 mm under den förlängda taklinjen (Bild E). Fäst ett snöre vid rännkroken och fäst den andra änden där stupröret ska sitta. Använd vattenpass och se till att lutningen blir 3–5 mm per meter. Montera resterande krokar efter snöret.

Är taket längre än 10 meter behövs ett stuprör i var ända av hängrännan. Då ska rännan vara högst på mitten och falla ut mot stuprören (Bild F).

2. OMVIKNINGSKUPA

Innan du monterar hängrännan i de uppsatta rännkrokarna förbereder och monterar du omvikningskupan redan på marken.

Märk ut hur långt från hängrännans kant stupröret ska sitta. Såga två sneda snitt så du får en öppning på cirka 10 cm (Bild G). Vik ned kanterna för bästa avrinning (Bild H). Stick in den vikta kanten på omviknings-kupan i rännans vulst. Pressa kupan mot rännan och lås fast den med baksidans öron (Bild I & J).

Ränngaveln monterar du enklast innan du har satt upp rännan. Lägg en sträng fogmassa för plåt i rännan (Bild K). Vrid in gaveln i rännans vulst och skjut in gaveln ca 15 mm från rännans ände. Tryck sedan ner gaveln i rännan och se till att baksidan på gavelns svep styrs in under rännans bakkant. Slå därefter fast gaveln med handen (Bild L) och ta bort överfl ödig fogmassa. Den vulstkant som inte behövs kan du vika bort i den befi ntliga brottanvisningen (Bild M).

Lägg i rännan i kroken så att baksidan ligger under den lilla nabben i krokens bakkant. Pressa ner rännan i kroken och fi xera genom att vika krokens främre bleck över rännans vulst (Bild N).

För att skarva rännorna hakar du först rännskarvens bakkant om rännorna. Se till att rännskarvens bak- kant ligger mot rännorna medan du lägger skarvens frambygel över rännvulsten och pressar ner den. Därefter låses den fast med "tungan" (Bild O).

Det är viktigt att inte snedställa rännskarven utan att den monteras i rät vinkel mot rännan.

Montera en rörvinkel på omvikningskupan. Mät avståndet mellan rörvinklarnas ändar (Bild P). Kapa mellanstycket cirka 12 cm längre än avståndet mellan rörvinklarna. Mellanstycket sticks in i den nedre rörvinkeln och träs på den övre rörvinkeln. Montera sedan stupröret (krympningen på röret används endast då stupröret skarvas ihop) (Bild Q).

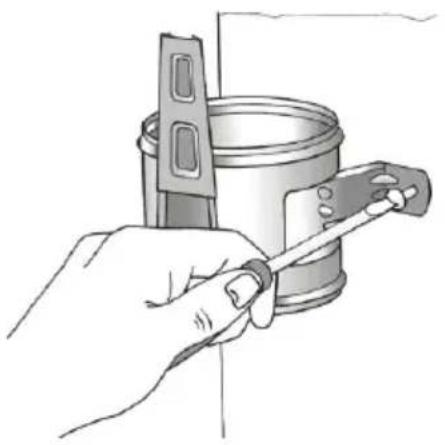

Rörsvepet monteras på väggen strax under stup- rörets böj (Bild R). Svepen monteras med högst två meters mellanrum, vertikalt under varandra. Använd skruv om svepen monteras i trä eller skruv och plugg vid montering i betong eller tegel. När svepen är fästa i väggen kan stupröret monteras på plats. Tryck ihop svepet om röret och lås det med låskilen. Använd en gummiklubba eller en träbit för att slå kilen på plats (Bild S).

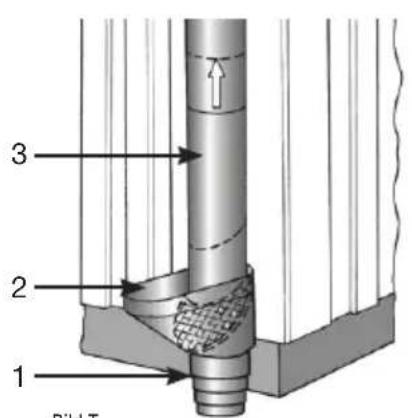

Ska stupröret anslutas till markavloppet används lämpligen en muff till renstratt (1) och en renstratt (2). Stupröret förses med ett påskjutsrör (3) som ligger utanpå stupröret och förs ned i renstratten för ett snyggt montage (Bild T). För att leda ut vattnet på marken används en utkastare som monteras direkt på stupröret (Bild U). Om regnvatten ska samlas upp kan en fällbar utkastare samt till exempel en brunnsutkastare för anslutning till markavlopp monteras (Bild V).

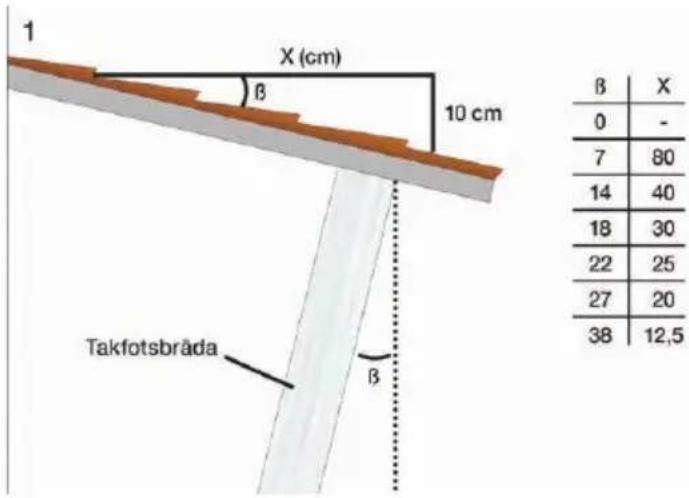

1. Ta reda på ungefärlig lutning på taket/takfotsbrädan (t.ex. om sträckan X är 40 cm så är taklutningen 14°).
2. Ställ in önskad vinkel genom att sticka in låsblecket i rätt spår på kroken.
3. Vik in låsblecket för att låsa kroken i önskad vinkel. Tryck ner blecket ordentligt, vid behov använd lämpligt verktyg (exempelvis tång).
4. Kontrollera gärna inställd vinkel innan övriga krokar ställs in. Krokens framkant bör i horisontalplanet ligga cirka 25–30 mm under bakkantens nabb, måttet b.
5. När alla krokarna är inställda på önskad vinkel skruvas de upp med en horisontell lutning på cirka 3–5 mm/m mot stupröret (se även 1. Rännkrok).
