BRUKSANVISNING 15-8407 Biltema

Omarbetad bruksanvisning – Publicerad i februari 2018 – Bruksanvisning P/N 5900959

Modell: BL-5000SLX

FARA

Läs igenom hela denna bruksanvisning innan du använder produkten. Underlåtenhet att följa instruktionerna och säkerhetsföreskrifterna i den här bruksanvisningen kan leda till allvarliga skador eller en olycka med dödlig utgång. Se till att alla andra operatörer också läser denna bruksanvisning. Spara bruksanvisningen för framtida referens. Genom att fortsätta med installationen av och genom att använda produkten intygar du att du har förstått hela innehållet i denna bruksanvisning.

Bruksanvisning. QuickJack™ Portabel bildomkraft, Installations- och bruksanvisning, P/N 5900959, Omarbetning av bruksanvisning Revision G2, Publicerad i februari 2018.

Copyright. Copyright © 2018 BendPak Inc. Med ensamrätt. Ingen del av denna bruksanvisning får kopieras, anpassas, översättas eller överföras på något sätt, vare sig elektroniskt eller mekaniskt, för något syfte eller i någon form, utan föregående skriftligt tillstånd från BendPak Inc.

Varumärken. BendPak och BendPak-logotypen är registrerade varumärken som tillhör BendPak Inc. QuickJack och JackPak är varumärken som tillhör BendPak Inc. Alla övriga namn på företag, produkter och tjänster används endast för identifikation. Alla varumärken och registrerade varumärken som nämns i denna bruksanvisning tillhör deras respektive ägare.

Begränsningar. Vi har gjort allt som står i vår makt för att säkerställa att instruktionerna i denna bruksanvisning är fullständiga och korrekta. Produktuppdateringar, omarbetningar och/eller ändringar kan emellertid ha gjorts sedan denna bruksanvisning publicerades. BendPak förbehåller sig rätten att ändra informationen i denna bruksanvisning utan att detta medför några skyldigheter vad gäller utrustning som har sålts tidigare eller efter detta. BendPak ansvarar inte för tryckfel i denna bruksanvisning.

Garanti. QuickJack-garantin är mer än ett åtagande gentemot dig: den är även ett åtagande för värdet på din nya produkt. För fullständiga garantiinformation och för att registrera din nya QuickJack-produkt, kontakta närmaste QuickJack-återförsäljare eller gå in på quickjack.com/warranty.

Säkerhet. Din nya produkt har konstruerats och tillverkats med säkerheten i åtanke. Din säkerhet beror även på korrekt utbildning och ansvarsfull användning. Montera inte, använd, underhåll eller reparera enheten utan att först ha läst igenom och säkerställt att du förstått innehållet i denna bruksanvisning samt etiketterna på enheten.

Ägaransvar. För att kunna underhålla din produkt korrekt samt för att säkerställa operatörens säkerhet är det produktägarens ansvar att läsa igenom och följa dessa instruktioner:

• Följ alla installations-, drift- och underhållsinstruktioner.
• Se till att installationen av produkten uppfyller alla tillämpliga lokala och nationella krav, regler och bestämmelser, såsom de federala OSHA-bestämmelserna och elektriska koderna.
• Läs igenom och följ alla säkerhetsinstruktioner. Förvara dem så att operatörerna alltid har dem nära till hands.
• Se till att alla operatörer har gått en lämplig utbildning på enheten, vet hur man använder enheten säkert, samt att övervakas ordentligt.
• Använd inte produkten förrän du är säker på att alla delar sitter på plats och fungerar korrekt.
• Inspektera produkten med jämna mellanrum och utför allt underhåll vid behov.
• Serva och underhåll endast enheten med godkända reservdelar.
• Spara alla instruktioner tillsammans med produkten och se till att etiketterna är rena och läsliga.

[etikett]

Information om enheten. Skriv in modellnummer, tillverkningsnummer och tillverkningsdatum från etiketten på din enhet. Det är information som du anger i samband med garantiärenden.

Modell:

Tillverkningsnummer:

Tillverkningsdatum:

Läs igenom hela denna bruksanvisning innan du använder den här produkten. Underlåtenhet att följa instruktionerna och säkerhetsföreskrifterna i den här bruksanvisningen kan leda till allvarliga skador eller en olycka med dödlig utgång. Se till att alla andra operatörer också läser denna bruksanvisning. Spara bruksanvisningen för framtida referens. Genom att fortsätta med installationen av och genom att använda produkten intygar du att du har förstått hela innehållet i denna bruksanvisning.

Innehållsförteckning

Inledning	3	Installation	11
Transport	5	Drift	26
Säkerhet	5	Underhåll	32
Komponenter	7	Felsökning	33

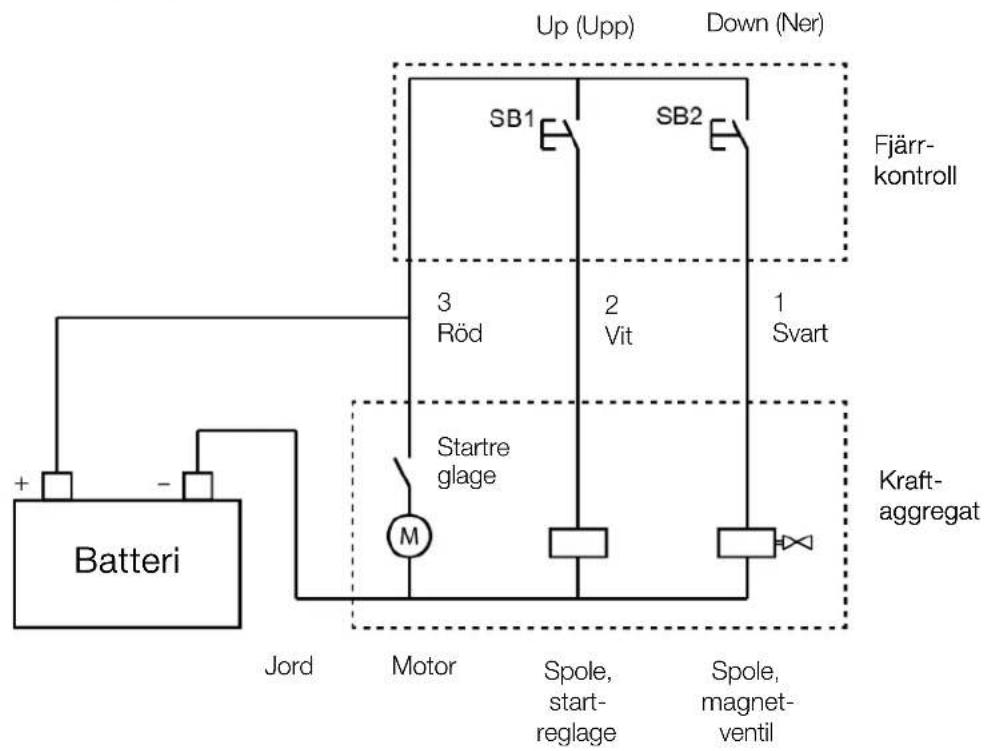

Tillbehör	8	Kopplingsscheman	36
Specifikationer	9	Etiketter	36
Frågor och svar	10	Reservdelslistor	36

Inledning

Denna bruksanvisning avser den portabla bildomkraften QuickJack modell BL-5000SLX, som gör att fordonsunderhåll i ditt garage eller på racingbanan går snabbt och enkelt. Ramen har dimensionen 72,5" och har en lyftkapacitet på 2 268 kg (5 000 lbs).

Det är obligatoriskt för alla användare av QuickJack att läsa denna bruksanvisning, inklusive för alla som monterar den, använder eller reparerar den.

FARA

laktta stor försiktighet när du monterar, använder, underhåller eller reparerar din enhet; underlåtenhet att iaktta försiktighet kan resultera i skador på egendom, produkten, personskador eller (i mycket sällsynta fall) en olycka med dödlig utgång. Se till att endast auktoriserad personal använder enheten. Alla reparationer av enheten måste utföras av en auktoriserad tekniker. Gör inga modifieringar av enheten; modifieringar gör att garantin upphör att gälla och ökar riskerna för person- eller sakskador. Läs och följ instruktionerna på de etiketter som finns på enheten.

Spara denna bruksanvisning på eller i närheten av din QuickJack så att personer som använder eller servar den kan läsa den.

VIKTIGT! VÄNLIGEN LÄS

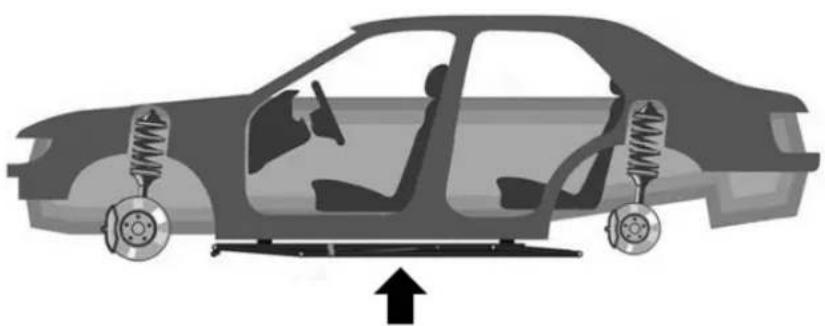

Hissa ALDRIG upp QuickJack-ramen till högsta-läget när den är obelastad!

Ett vanligt sätt att bekanta sig med operatörskontrollerna på din QuickJack är att höja och sänka ramen några gånger när det inte står något fordon på den.

Det är inget fel att göra detta. Men om du gör detta är det mycket viktigt att du inte hissar upp ramen till högstaläget utan last; istället ska du bara hissa upp ramen till det första läsläget.

Varför ber vi dig att inte göra detta? För att ramen på din QuickJack kan fastna i högstaläget om den hissas upp till detta utan att ramen är belastad. Ramen är konstruerad för att användas med ett fordon placerat på den. Hissa aldrig upp ramen till högstaläget när den är obelastad.

Och när vi ändå har din uppmärksamhet ...

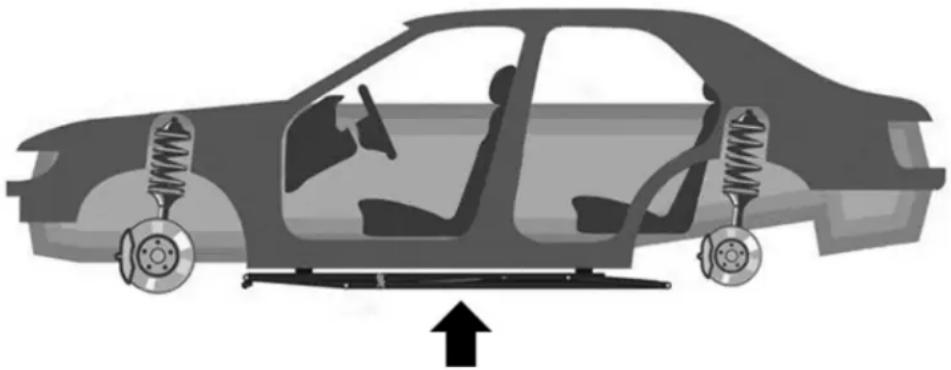

Ta INTE av däcken på fordonet och därefter sänk ner QuickJack till marken. QuickJack måste ha ett avständ mellan marken och ditt fordon för att den ska ackumulera tillräckligt med hydraulkraft för att kunna hissa upp fordonet. Domkraften kan inte lyfta den maximala lasten när den är helt platt/befinner sig i startpositionen.

Detta är inte ett problem vid vanlig användning, eftersom däcken på fordonet som du ska hissa upp gör att fordonet befinner sig tillräckligt högt ovanför marken. Problemet uppstår i allmänhet om man sänker ned QuickJack så att den är helt plan samtidigt som däcken har demonterats från bilen.

Transport

Din QuickJack-domkraft kontrollerades noggrant innan den lämnade fabriken. Trots det bör du noggrant kontrollera enheten innan du signerar fraktsedeln som ett mottagningsbevis.

När du signerar fraktsedeln är det ett bevis för speditören att enheterna på fakturan var i bra skick när de levererades. För att skydda dig själv ska du därför vänta med att signera fraktsedeln tills efter att du har kontrollerat leveransen. Om några av artiklarna på följesedeln saknas eller är skadade ska du inte signera fraktsedeln förrän speditören har gjort en anteckning på följesedeln om saknat och/eller skadat gods.

Om du upptäcker att artiklar saknas eller är skadade efter att du har tagit emot leveransen och signerat fraktsedeln, meddela speditören omedelbart och begär att speditören gör en kontroll. Om speditören inte gör en kontroll, anteckna att du har meddelat speditören (inkl. datum) och bett denne att göra en kontroll, men att denne inte har gjort detta. Signera även dokumentet.

Det är svårt att få ersättning för förluster eller skador när du väl har överlämnat den signerade fraktsedeln till speditören. Om du råkar ut för detta, lämna in ett anspråk till speditören snarast. För att styrka ditt anspråk bifogar du en kopia på fraktsedeln, fakturan samt foton i förekommande fall. Vår vilja att bistå dig med behandlingen av ditt anspråk betyder inte att vi är skyldiga att kräva in ersättningen du yrkar på eller att ersätta förlorade eller skadade artiklar.

Säkerhet

Läs denna bruksanvisning noggrant innan du använder din nya produkt för första gången. Montera inte eller använda produkten förrän du har läst igenom bruksanvisningen och varningarna. Låt ingen annan använda produkten innan de också har läst igenom bruksanvisningen och varningarna.

Säkerhetsinformation QuickJack

Observera följande:

- Produkten är en portabel domkraft. Använd den endast för det tänkta användningsområdet.

- Produkten ska endast användas av auktoriserad personal.

- Se till att inte ha några kroppsdelar innanför ramen när du använder domkraften.

• Gör inga modifieringar av produkten.

- Överskrid aldrig domkraftens nominella lyftkapacitet.

- Se till att alla operatörer har läser och förstår denna Installations- och bruksanvisning. Förvara alltid bruksanvisningen i närheten av enheten.

- Golvytan måste vara torr, jämn, i våg och med tillräcklig bärförmåga samt ha en tryckhållfasthet på minst 500 PSI.

- Undvik att använda förlängningssladd då det finns en risk för att den överhettas. Om du måste använda en förlängningssladd, säkerställ att den som lägst är av typen nr 14 AWG.

- Gör en visuell kontroll av produkten innan du använder den. Kontrollera att inga delar saknas eller är skadade. Använd inte produkten om den uppvisar något av dessa fel. Kontakta istället en auktoriserad reparationsverkstad, din distributör, eller QuickJack på support.quickjack.com eller

• Gör en noggrann kontroll av produkten minst en gång om året. Byt ut skadade eller utslitna elsladdar, hydraulslangar, dekaler och varningsetiketter. Använd inte produkten igen förrän de skadade eller utslitna delarna har bytts ut.
  • Rör inte heta delar; du kan bränna dig.
• Tänk på hur du drar nätsladden och hydraulslangarna; du vill inte att de ska köras över eller att man trampar på dem.
• Använd alltid skyddsskor och skyddsglasögon.

- Ta av dig eventuella smycken innan du arbetar med produkten. Hängsmycken kan fastna i rörliga delar; smycken i metall kan leda ström. Undvik att bära löst sittande kläder.

- Utrym området om fordonet är på väg att välta av från domkraften.

- Se till att de båda säkerhetslåsstängerna är låsta innan du närmar dig det upphissade fordonet.

- Arbeta aldrig under ett fordon som är upphissat, såvida du inte använder domkrafter som är tillräckligt dimensionerade för fordonets vikt och dessa har placerats under de lyftpunkter som är godkända av fabriken.

Symboler

Följande symboler används i denna bruksanvisning:

! FARA

Uppmärksammar en omedelbar fara som kommer att leda till allvarliga personskador eller en olycka med dödlig utgång.

WARNING

Uppmärksammar en fara eller osäkert förfarande som kan leda till allvarliga personskador eller en olycka med dödlig utgång.

FÖRSIKTIGHET

Uppmärksammar en fara eller osäkert förfarande som kan leda till lättare personskador, skador på produkten eller på egendom.

Tips

Uppmärksammar information som kan göra att du använder QuickJack effektivare.

Ansvarsinformation

BendPak tar inget ansvar för skador som uppstår till följd av:

• Att utrustningen har använts för andra syften än de som beskrivs i denna bruksanvisning.
• Modifieringar av utrustningen utan föregående skriftligt tillstånd från BendPak.
• Skador på utrustningen till följd av yttre påverkan.
• Felaktigt handhavande av utrustningen

Komponenter

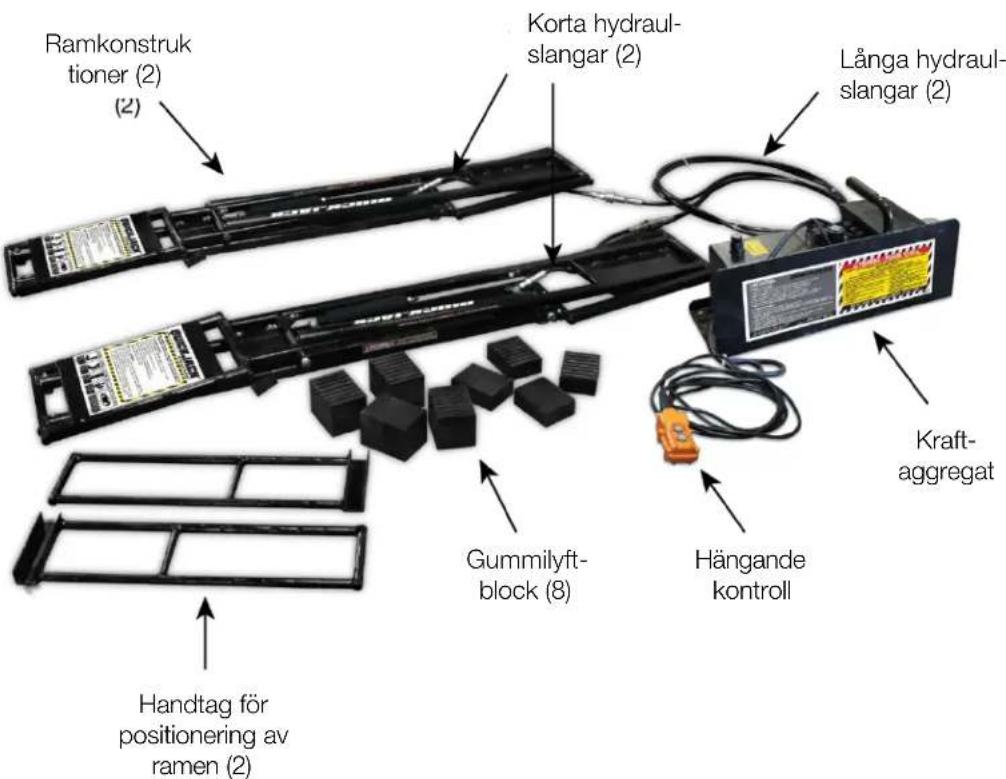

QuickJack består av följande komponenter:

• Två ramar. Ramarna samverkar för att höja och sänka lasten.
• Åtta lyftblock av gummi. Fyra är små och fyra är höga. Lyftblocken i gummi kan placeras på flera ställen på ramkonstruktionerna, vilket gör att du kan hissa upp fordon av en mängd olika fabrikat. Om du har en SUV eller lätt lastbil finns det även en lyftblocksadaptersats som kan beställas från QuickJacks hemsida.

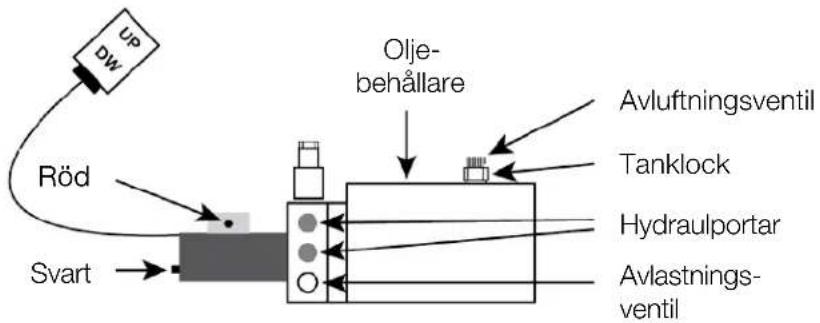

• Ett CE-godkänt 12 VDC-kraftaggregat med bärare (inklusive hängande kontroll). Spänningsmatar ramkonstruktionerna. Observera att hydrauloljebehållaren på kraftaggregatet levereras utan någon hydraulolja; vilket betyder att du måste fylla på olja i den innan du använder QuickJack.
• Två korta hydraulslangar. Anslut den ena änden till hydraulcylindern i ramkonstruktionen och i den andra änden till en av de långa hydraulslangarna. Koppla från dessa slangar från de långa hydraulslangarna för att lättare kunna förflytta QuickJack.
• Två långa hydraulslangar. Anslut den ena änden till kraftaggregatet och den andra änden till en av de korta hydraulslangarna.
• Två handtag för positionering av ramen. Används för att enkelt flytta QuickJack-ramkonstruktionerna, vanligtvis för att placera ramarna under fordonets lyftpunkter.

Tillbehör

Adaptersats för SUV och lätt lastbil

Denna adaptersats består av 12 delar som ökar servicekapaciteten för QuickJack genom att tillhandahålla stapelbara adaptrar som monteras i lyftblocksfacken.

Adaptersatsen innehåller:

• Fyra låga runda kontaktklossar av polyuretan
- Fyra skjutbara mottagare som rymmer de runda kontaktklossarna av polyuretan och/eller de stapelbara adaptrarna
• Fyra st 3-tums stapelbara adaptrar

Adaptersats för lyft av motorcykel

QuickJack-adaptersatsen för lyft av motorcykel låter dig lägga på en plattform ovanpå QuickJack och som förvandlar den till en motorcykellift. Denna produkt är inte CE-certifierad.

Adaptersatsen innehåller:

• Kallformad, tig-svetsad aluminiumplåt med diamantgänga
  • Kraftiga fastsurrningsringar
• Kraftig stödaxel av stål
  • Stor tving med slitstark, gångad gummikloss
• Ergonomisk vev för enkel säkerhet som inte skadar fälgarna

Motorcykeldomkraft

Motorcykeldomkraften är perfekt för att serva motorcyklar och fyrhjulingar med en vikt på upp till 527 kg. Den är det perfekta tillbehöret för QuickJack adaptersats för lyft av motorcykel

JackPak

Den portabla JackPak gör att du kan fylla på tryckluft till luftcylindrar på respektive QuickJack-ram. Den har även extrafunktioner för vägassistans och nödsituationer.

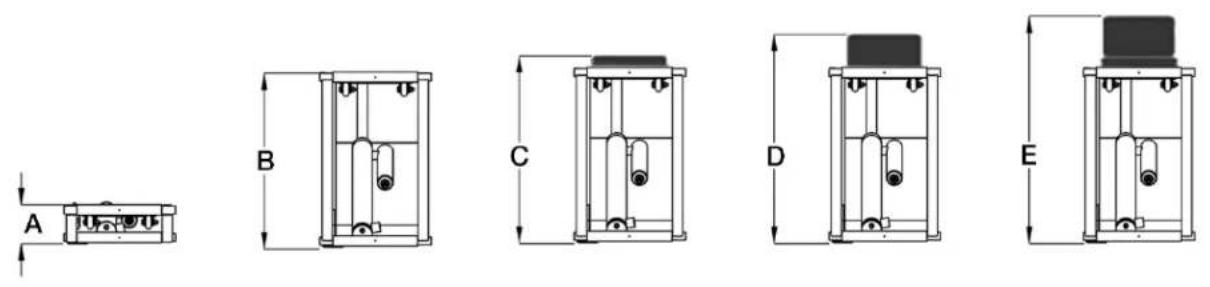

Specifikationer

Gummiblock

Pure mechanical linkage diagram without any text, numbers, or symbols

Modell	BL-5000SLX
Lyftkapacitet (per par) 2 268 kg
A Höjd hopfälld 3" / 76 mm
B Höjd utan block	17,6" / 447 mm
C Höjd, små block 18,4" / 467 mm
D Höjd, höga block 19,2" / 487 mm
E Höjd, staplade block 21,3" / 542 mm
F Rambredd 11" / 278 mm

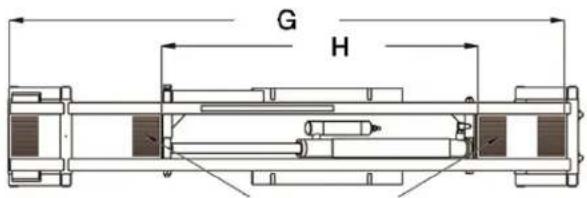

G Blockposition, maximalt inbördes avstånd	60" / 1 524 mm
H Blockposition, minsta inbördes avstånd 29,5" / 749 mm
I Ramlängd	68,8" / 1 749 mm
Individuell ramvikt 35 kg
Kraftaggregat, vikt inkl. bärare 16 kg
Fraktvikt 71,66 kg
Ljudnivå (vid höjning eller nedsänkning) <70 dBA
Högsta tillåtna vindhastighet för säker användning	<96,5 km/h

Specifikationerna kan komma att ändras utan föregående meddelande.

Frågor och svar

Fråga: Vilken typ av fordon kan jag hissa upp med QuickJack?

Svar: En stort antal fabrikat. De två viktigaste kriterierna är: är bilens vikt lägre än QuickJacks nominella lyftkapacitet och går lyftblocken till QuickJack i kontakt med fordonets lyftpunkter? Om svaren på dessa frågor är ja, vilket de kommer att vara för de flesta fordon, då kan du hissa upp fordonet med QuickJack.

F: Hur gör jag om fordonet jag behöver lyfta väger aningen mer än QuickJacks lyftkapacitet?

S: Detta är inte det tänkta användningsområdet för produkten. Vi avråder starkt mot att försöka lyfta ett fordon som är tyngre än QuickJacks nominella lyftkapacitet.

F: Hur många låspositioner har QuickJack?

S: Två. Vi kallar dem den första låspositionen och den övre låspositionen.

F: Kan jag använda QuickJack utomhus?

S: Ja. QuickJack är faktiskt konstruerad för att kunna flyttas runt och användas på en mängd olika platser och på en mängd olika underlag. Undvik att QuickJack blir blöt och rengör och torka alltid av QuickJack när den har använts utomhus. Undvik slutligen extrema temperaturer. QuickJack är konstruerad för att användas vid -6 °C till 50 °C.

F: Vad behöver jag plocka isär om jag ska flytta QuickJack?

S: Vi rekommenderar att du kopplar från de långa hydraulslangarna från kraftaggregatets framsida. Flytta därefter kraftaggregatet och ramarna/hydraulledningarna separat.

F: Kan jag köra över QuickJack-ramarna?

S: Fordonet kan placeras över QuickJack-ramarna (den normala, tänkta användningen), men kör aldrig över QuickJacks ramar eller hydraulslangarna med fordonets däck.

F: Vad händer om jag hissar upp ett fordon med QuickJack men inte låser det i låsläget?

S: För det första, gör det inte; detta utgör en säkerhetsrisk. För det andra: eftersom QuickJack inte är i en låsposition kommer fordonets vikt så småningom att göra att domkraften sjunker ned på marken. Det går inte att säga hur lång tid detta tar, utan det beror på flera faktorer, varav flera är okända tills efter att det har hänt. Följ alltid denna regel: Om du hissar upp en bil, lås ramen i en låsposition eller sänk ned den på marken igen.

F: Hur länge kan fordonet vara upphissat med QuickJack?

S: Så länge som du behöver, förutsatt att ramen är i en låsposition. Låssystemet använder sig av tyngdkraften och smart teknik. När QuickJack är i en låsposition hålls den på plats av tyngdkraften, så det spelar ingen roll om hydraulkraften minskar eller om det skulle läcka ut hydraulolja. Fordonet kommer att stå i den position du lämnade det så länge du behöver, så länge det är låst i en av domkraftens låspositioner.

F: Är det något annat jag bör känna till om QuickJack?

S: Ja, två saker. För det första: hissa inte upp QuickJack-ramen till högstaläget när den är obelastad.

Ramarna på QuickJack är konstruerade för att hålla uppe vikten från ett fordon; de kan fastna om de hissas upp till högstapositionen utan belastning. För det andra: undvik att försöka hissa upp ett fordon när ramarna ligger platt mot underlaget (exempelvis om du sänker ned QuickJack-ramarna så att de ligger plant samtidigt som fordonets däck har demonterats). QuickJack behöver en liten slaglängd för att bygga upp ett tillräckligt högt tryck.

Installation

Det här avsnittet beskriver hur du installerar QuickJack.

Verktyg

Du behöver följande verktyg för att installera QuickJack:

• Fasta nycklar, sats: SAE/metrisk
  • Hyls- och spärrnyckelsats: SAE/metrisk
  • Phillips-skruvmejsel
• Skiftnycklar: 7/16", 3/8", 5/8", 11/16" och 3/4" (eller motsvarande metrisk storlek) eller justerbar

Tips Ha en trasa till hands under installationen; hydraulolja har en tendens att läcka.

Val av plats

Tänk på följande när du väljer var du ska placera QuickJack:

• Tillräckligt med plats. Se till att det finns tillräckligt med plats för QuickJack och fordonet eller fordonen som ska hissas upp.

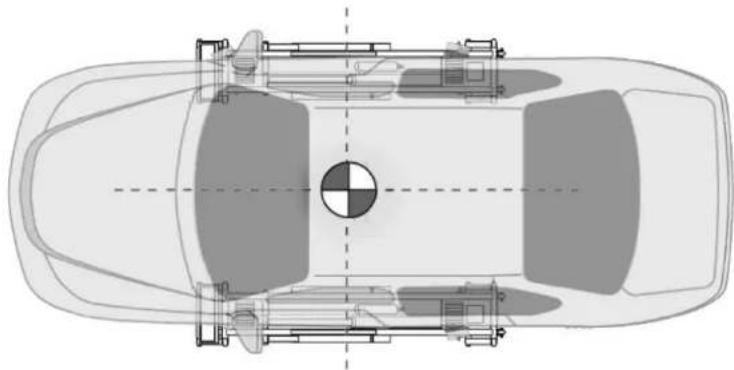

• Radiellt skift. När du hissar upp QuickJack med ett fordon på den gör ramarnas konstruktion att fordonet rör sig uppåt i vinkel, mot änden med etiketten på QuickJack; se bilden under Uppackning. Observera att radiellt skift alltid är i denna riktning, mot änden med etikett på QuickJack, oavsett åt vilket håll fordonet vetter.
  Radiellt skift för SLX-modeller kan vara allt mellan 11 till 13 tum; upp till 15 tum för EXT-modeller.

Se till att ta hänsyn till radiellt skift när du ska välja var du ska placera och använda QuickJack.

• Det får inte finnas några hinder ovanför domkraften. Se till att platsen är fri från hinder ovanför platsen där domkraften står, såsom värmare, balkar, elledningar osv.
• Golv som är i våg. Inspektera golvet och kontrollera att betongen eller asfalten inte är defekt. Kontrollera att golvet är torrt, i våg och som minst har en tryckhållfasthet på 500 psi.
• Eluttag på rätt plats. Du behöver en strömkälla för kraftaggregatet. Om du använder 110 VDC eller 220 VAC måste eluttaget vara placerat tillräckligt nära kraftaggregatet så att nätsladden räcker fram till det. Om du använder 12 VDC måste kraftaggregatet vara placerat tillräckligt nära eluttaget så att nätsladden räcker fram till det. Om du till exempel driver ditt 12 VDC kraftaggregat med ett bilbatteri måste kraftaggregatet vara placerat inom räckhåll för startkablarna som är fastsatta på bilbatteriet. Du kan även använda en JackPak för att driva ett 12 VDC kraftaggregat.

WARNING

Placera inte QuickJack på underlag som lutar 3° eller mer. Om detta inte följs kan det resulterar i personskador eller en olycka med dödlig utgång. Ju större lutningen är, desto större är risken att fordonet kommer att hamna i obalans och välta, potentiellt över dig eller andra som står i närheten.

Uppackning

Öppna förpackningarna och lägg ut QuickJack-komponenterna där du kommer att installera domkraften.

WARNING

De båda ramarna på QuickJack är mycket lika, men de kan inte byta plats med varandra. Rikta alltid upp ramarna så att de löper parallellt med varandra och med låsstängerna på utsidan, som bilden visar.

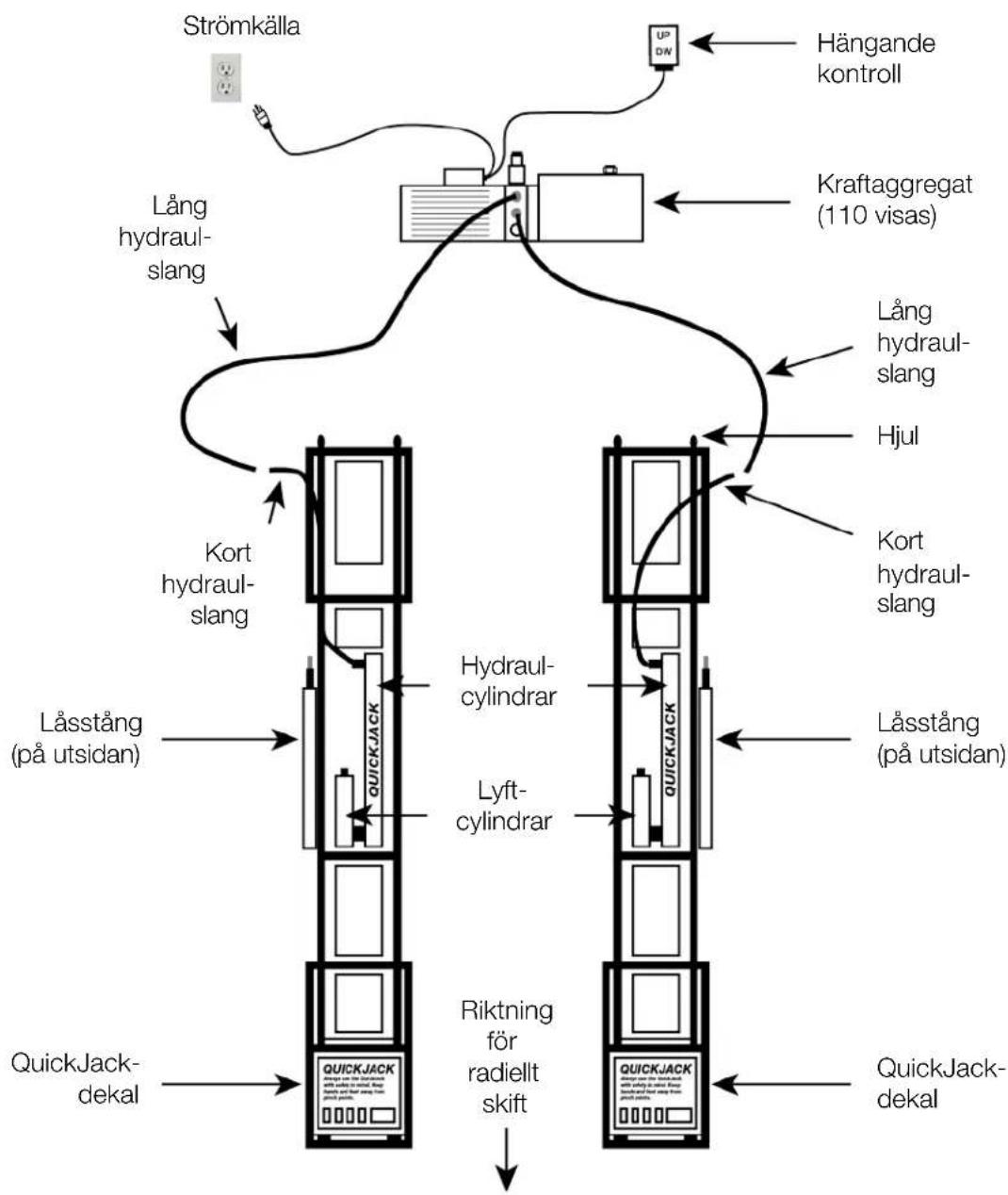


FÖRSIKTIGHET

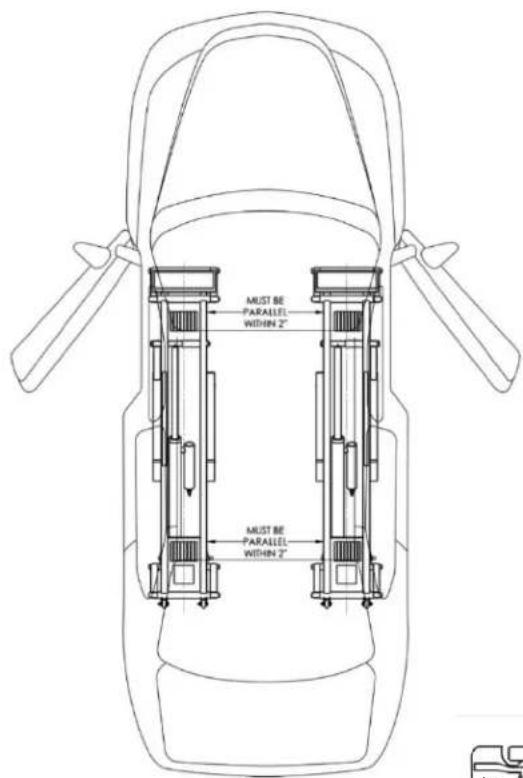

Ramarna på QuickJack måste alltid vara parallella med varandra.

Luft- och hydraulcylindrar

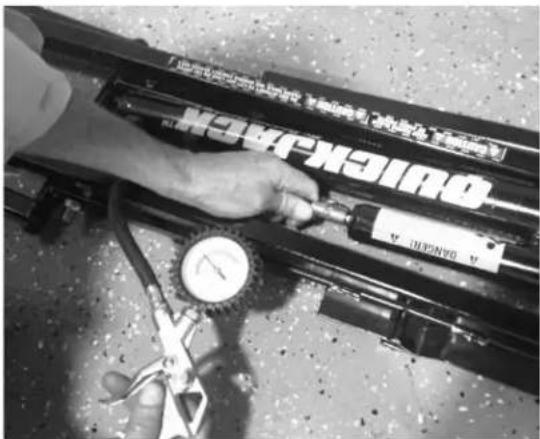

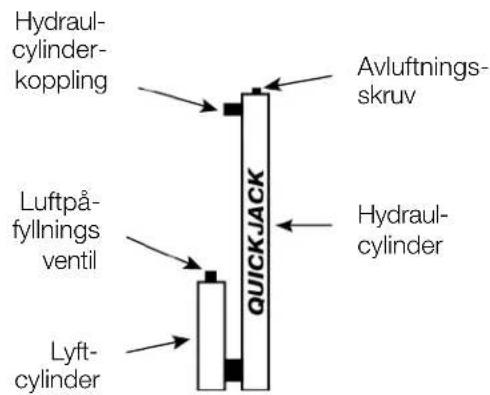

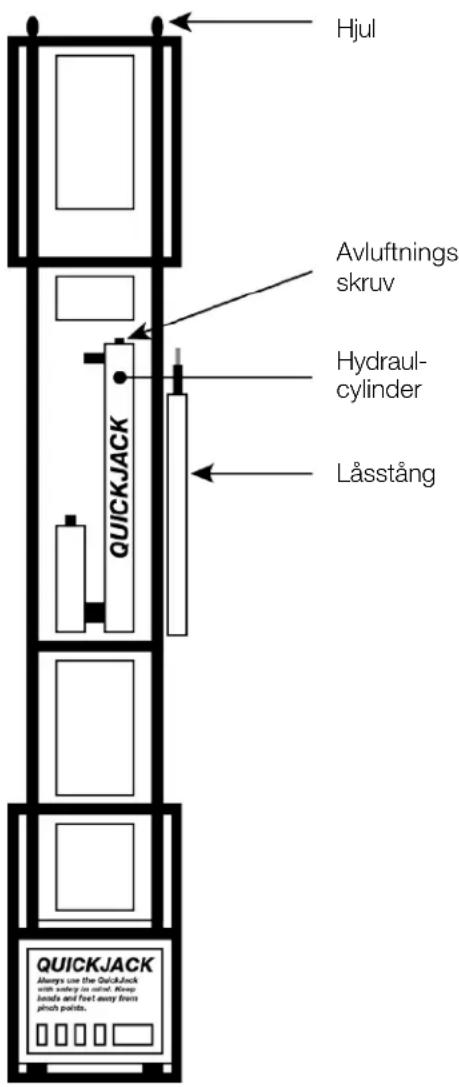

Varje QuickJack-ram är utrustad med en luftcylinder och en hydraulcylinder.

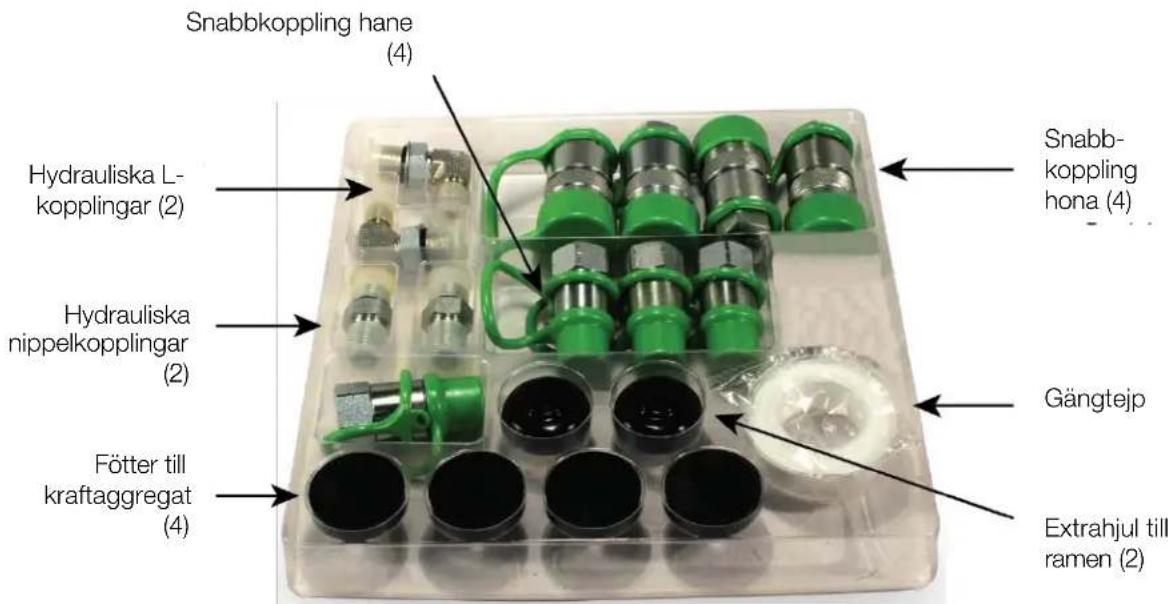

QuickJack-monteringssats

Mycket av det som du behöver för att installera domkraften ingår i QuickJack-monteringssatsen, som är en plastlåda som medföljer QuickJack.

En del tillbehörssatser innehåller en uppsättning komponenter som skiljer sig lite.

Extrahjulen används inte när du först monterar QuickJack; de medföljer i den händelse att du behöver dem senare.

Installation av de hydrauliska L-kopplingarna

Du behöver installera en hydraulisk L-koppling (90°) på varje hydraulcylinder, det vill säga totalt två stycken, en på respektive QuickJack-ram. Den andra änden ansluts till en av han-snabbkopplingarna på en kort hydraulslang.

För att installera en hydraulisk L-koppling:

1. Ta bort transportpluggen från hydraulcylinderkopplingen.

1. Ta en hydraulisk L-koppling från QuickJack-monteringssatsen; skruva i O-ringkopplingen i hydraulcylinderkopplingen.

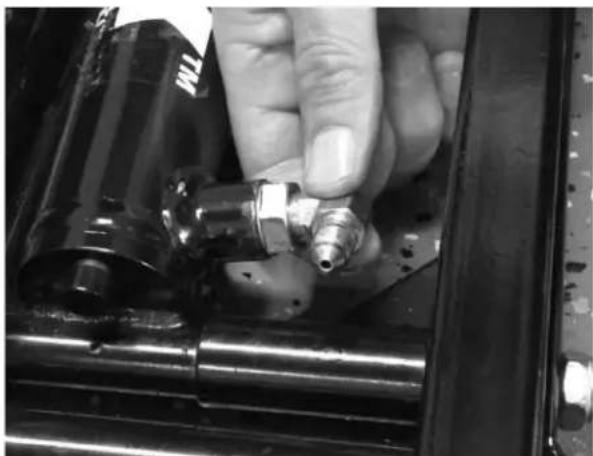

Tips

Om du hissar upp ramen och placerar ett gummiblock under den kan du skapa mer plats för att sätta på den hydrauliska L-kopplingen.

Använd inte gängtejp på O-ringkopplingen. Du kan använda gängtejp på den gångade sidan av kopplingen.

1. Placera den gängade änden på kopplingen så att du kommer åt den ovanifrån.
2. Använd en skiftnyckel för att dra åt låsmuttern.
3. Gör samma sak på hydraulcylindern på den andra ramen.

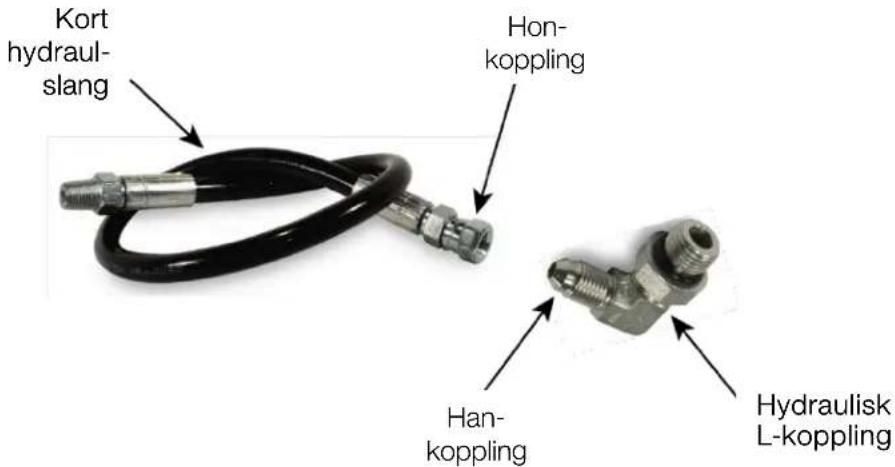

Förbereda de korta hydraulslangarna

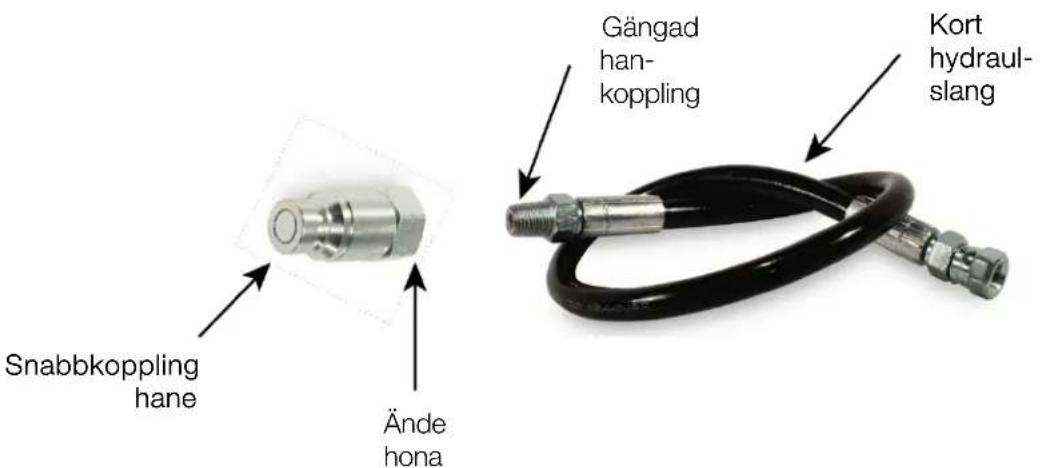

QuickJack levereras med två korta hydraulslangar som måste förberedas före användning.

• Hon-änden installeras på L-kopplingen på hydraulcylindern till QuickJacks ramkonstruktion. Du behöver inte installera någon koppling i den här änden.

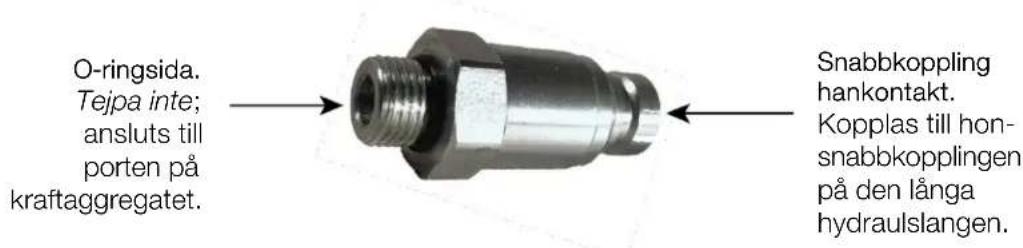

• Han-änden ska förses med en han-snabbkoppling. Den kopplas därefter till en hon-snabbkoppling på en av de långa hydraulslangarna.

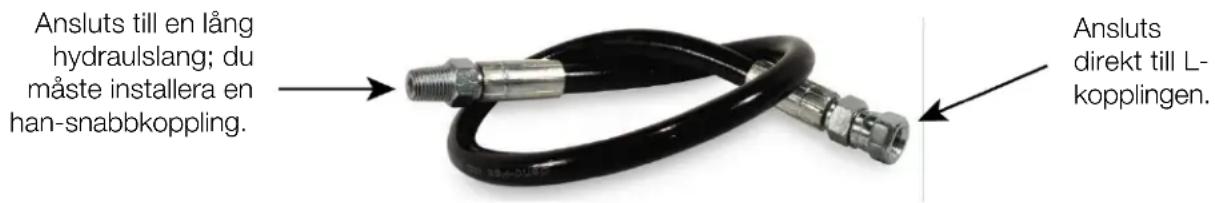

Kort hydraulslang

Tips: När du ska flytta QuickJack kopplar du bara från de både korta hydraulslangarna från de båda långa. Du behöver inte koppla från den korta hydraulslangen från anslutningen på hydraulcylindern. Detta gör att du enkelt kan flytta ramarna och de båda korta hydraulslangarna samtidigt, och kraftaggregatet och de båda långa hydraulslangarna samtidigt till en ny plats.

För att installera och ansluta de korta hydraulslangarna:

1. Leta fram de båda korta hydraulslangarna och ta bort skyddslocken.
2. Linda gängtejp runt gängorna på respektive kort hydraulslang.

Endast den ena änden på de korta hydraulslangarna har en gångad han-kontakt; den andra änden har en hon-kontakt som fästs i L-kopplingen på hydraulcylindern.

Kom ihåg att linda gängorna tre varv åt samma håll som du kommer att vrida gånga i kopplingarna när du ansluter dem.

1. Fäst en han-snabbkoppling från QuickJack-monteringssatsen på den gängade han-kopplingen på den korta hydraulslangen. Upprepa detta på den andra korta hydraulslangen.

1. Anslut hon-kopplingen på den korta hydraulslangen till han-kopplingen på den hydrauliska L-kopplingen (ska vara förinstallerad).

Den hydrauliska L-kopplingen bör redan vara ansluten till hydraulcylindem, om den inte är det, se Installation av de hydrauliska L-kopplingarna.

1. Dra de korta ledningsslangarna under ramändarna, se till att de inte riskerar att klämmas.

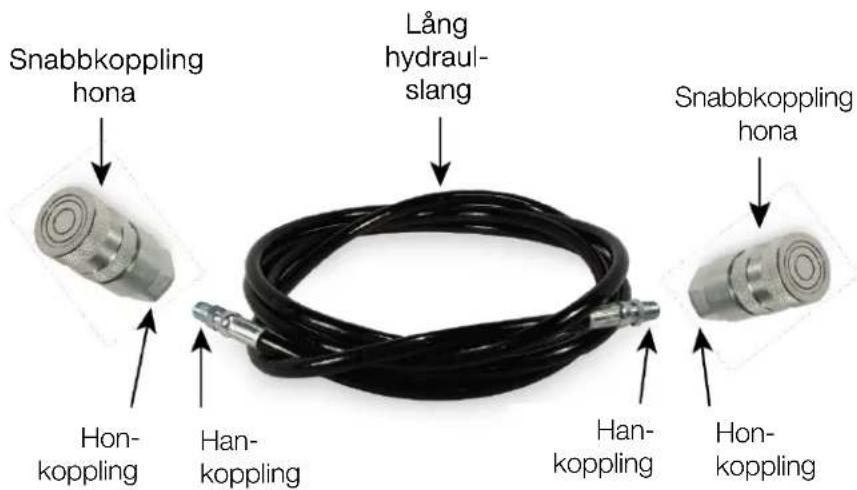

Förbereda de långa hydraulslangarna

QuickJack levereras med två långa hydraulslangar som måste förberedas före användning:

- Den ena änden ansluts till den korta hydraulslangen.

- Den andra änden ansluts till kraftaggregatet.

Båda ändarna kräver att en hon-snabbkoppling installeras.

För att installera och ansluta de långa hydraulslangarna:

1. Leta fram de båda långa hydraulslangarna och ta bort skyddslocken.

2. Linda gängtejp runt gängorna.

3. Ta fram alla hon-snabbkopplingar från QuickJack-monteringssatsen.

4. Anslut hon-kontakten på hon-snabbkopplingen till de gängade han-kopplingarna i båda ändarna på de båda långa hydraulslangarna.

1. Anslut hon-snabbkopplingarna som nu sitter i änden på respektive lång hydraulslang till hon-snabbkopplingarna på kraftaggregatet och de korta hydraulslangarna:

2. Så ansluter du snabbkopplingarna: Tryck in han-kopplingen ordentligt i hon-kopplingen. Du vet att anslutningen är bra när kulan i frigöringshvisan skiuts framåt och på hon-kopplingen.

3. Så kopplar du från snabbkopplingarna: Ta tag ordentligt i han-kopplingen och dra bak hylsan på hon-kopplingen tills de båda kopplingarna lossnar från varandra.

Alla slangar är nu korrekt anslutna med undantag för anslutningarna till kraftaggregatet. Du kan ansluta de långa hydraulslangarna till kraftaggregatet när du har installerat kopplingarna på kraftaggregatet.

Trycksättning av lyftcylindrarna

Luftcylindrarna (en på respektive ram) måste trycksättas innan du kan använda QuickJack.

Observera att ventilskaften på luftcylindrarna är monterade från fabriken.

Se till att ramarna har sänkts ned helt innan du trycksätter cylindrarna.

För att trycksätta luftcylindrarna:

1. Använd ett ventilverktyg för att släppa ut lite luft för att kontrollera att luftpåfyllningsventilen fungerar korrekt och för att tömma ut eventuell olja som har ansamlats.

Genom att öppna ventilen släpps den luft som finns i luftcylindern ut.

1. Om du använder en pump eller kompressor fyller du luftcylindern så att den får ett tryck på mellan 40 och 50 PSI (2,75 till 3,4 bar); överskrid aldrig 50 PSI!

Tillbehöret JackPak kan även användas för att trycksätta luftcylindrarna.

1. När trycket är mellan 40 och 50 Psi tar du bort pumpen eller kompressorn.

WARNING

Trycket får inte överstiga 50 PSI/3,4 bar när QuickJacks ramar är helt nedsänkta, eftersom det då finns risk för en explosion. Se till att koppla från strömmen och släppa ut trycket före service av enheten.

1. Upprepa denna procedur för den andra luftcylindem.

Förbereda kraftaggregatet

För att förbereda kraftaggregatet behöver du:

• installera de båda kopplingarna på kraftaggregatets framsida
• fylla på oljebehållaren:
  • kontrollera avluftningsventilen
• anslut kraftaggregatet till lämplig strömkälla

Kraftaggregatet måste placeras nära ramarna på QuickJack. Baserat på den sammanlagda längden på de korta och långa hydraulslangarna bör kraftaggregatet stå 3-4 meter från QuickJack-ramarna och där det inte är i vägen när du hissar upp fordon.

Kraftaggregatet måste också placeras nära en lämplig strömkälla.

Strömkällor för12 VDC-kraftaggregat

Om du använder ett 12 VDC-kraftaggregat med QuickJack, kan du ansluta det till ett bilbatteri, vissa portabla 12 VDC-aggregat eller ett ministartbatteri.

12 VDC-kraftaggregat

Inte skalenlig. Kan variera på en del modeller. Handtag och hölje visas inte

Tänk på följande:

• Anslut 12 VDC-kraftaggregatet direkt till en 12-volts strömkälla. Minimikravet för startkablama är 7 gauge/10 mm.
• Se till att ansluta 12 VDC:ns minuspol (svart, –) till minuspolen (svart, –) och 12 VDC:ns pluspol (röd, +), på strömkällan till pluspolen (röd, +).
  • Se till att du har tagit av dig alla smycken innan du börjar arbeta med 12 VDC-kraftaggregatet.

Installera kopplingarna på kraftaggregatet

Innan du kan ansluta kraftaggregatet till den långa hydraulslangen måste du först installera de båda snabbkopplingarna för kraftaggregatet i hydraulportarna på framsidan av kraftaggregatet.

Du behöver bara installera dessa kopplingar en gång. Om du senare ska flytta din QuickJack kopplar du bara från kraftaggregatet från de långa hydraulslangarna.

Så ansluter du kraftaggregatets snabbkopplingar till kraftaggregatets portar:

1. Ta bort pluggarna som fungerar som transportskydd från de båda hydraulportarna på framsidan av kraftaggregatet.

2. Ta en snabbkoppling för kraftaggregatet från monteringssatsen för QuickJack, sätt i sidan med O- ringen i en av de två hydraulportarna på framsidan av kraftaggregatet och dra åt.

Använd inte gängtejpen på O-ringens gångor.

Snabbkoppling kraftaggregat

1. Upprepa för den andra snabbkopplingen på kraftaggregatet.

Oljetanken på kraftaggregatet måste fyllas på med hydraulolja eller olja för automatväxellådor innan du kan börja använd QuickJack. När du får QuickJack är tanken tom. Kraftaggregatet fungerar inte korrekt förrän olja av rätt typ har fyllts på i det.

Godkända oljor är universalhydrauloljor av typen ISO-32, ISO-46 eller ISO-68 eller godkända ATF-oljor såsom Dexron III, Dexron VI, Mercon V, Mercon LV eller valfri syntetisk Multi-Vehicle ATF.

Hydrauloljenivån bör vara cirka 12 mm under påfyllningshålet när domkraften är nedsänkt. QuickJack rekommenderar att du har några trasor nära till hands för att torka upp eventuellt spill.

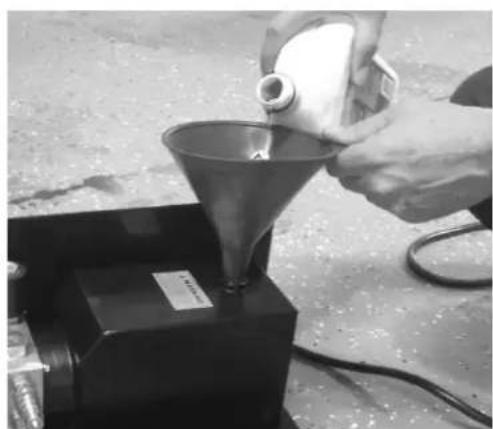

För att fylla på oljebehållaren:

1. Skruva av locket till oljebehållaren (avluftningsventilen följer med samtidigt) och lägg det på en yta som inte är kontaminerad (för att förhindra att det kommer smuts i tanken).

2. Fyll på tanken med 2,3 liter godkänd hydraulolia.

Använd ATF-olja såsom Dexron III, Dexron VI, Mercon V, Mercon LV eller en olja av motsvarande kvalitet.

Kontrollera att tratten som används för oljepåfyllningen är ren.

1. Sätt på locket till oljebehållaren och dra åt det ordentligt.

Kontrollera avluftningsventilen

Om kraftaggregatet är försett med ett tanklock med integrerad avluftningsventil måste du öppna ventilen innan du använder kraftaggregatet. Om kraftaggregatet har ett självventilerande lock på tanken behöver du inte öppna ventilen.

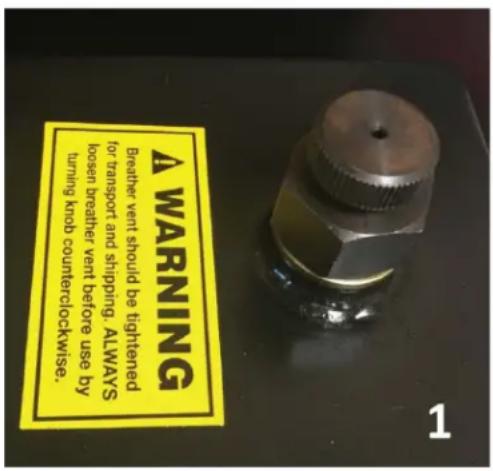

Så kontrollerar du avluftningsventilen:

1. Kontrollera vilken typ av avluftningsventil som sitter på ditt kraftaggregat.

2. Tanklock med avluftningsventil,1 nedan. Avluftningsventilen är åtdragen på fabriken för att förhindra vätskeläckage.

3. Självventilerande lock; 2 nedan. Du behöver inte lossa på avluftningsventilen. Du kan fortsätta till nästa avsnitt.

Om du har ett tanklock med avluftningsventil som är åtdragen från fabriken måste du lossa det innan du använder kraftaggregatet.

WARNING

Om locket till oljetanken har en integrerad avluftningsventil måste du lossa denna innan du använder kraftaggregatet (ventilen är åtdragen från fabriken). Om du inte gör det kan pumpen ta skada.

1. För att lossa avluftningsventilen vrider du den ett kvarts till ett halvt varv moturs.

Detta gör att ventilen öppnas, vilket gör att luften kan passera in till och ut från tanken.

1. Om du ska flytta kraftaggregatet drar du åt avluftningsventilen innan du flyttar aggregatet. Detta förhindrar att vätska läcker ut.

Kom ihåg att öppna ventilen igen innan du använder kraftaggregatet på den nya platsen.

Avluftning av hydraulcylindrarna

Vid avluftning av hydraulcylindrama tas eventuellt övertryck hos luften samt vätskan bort från cylindrarna.

Cylindrarna måste avluftas innan du använder QuickJack.

Du behöver följande för att göra detta:

• en trasa för att torka upp överskottsvätska
- en 4,5 eller 5 mm insexnyckel för att lossa och dra åt avluftningsskruven

Så avluftar du hydraulcylindern på QuickJack:

1. Se till att QuickJack-ramen ligger plant mot golvet och höj därefter den bakre änden (änden med hjul) rakt upp.

QuickJack-ramen bör nu se ut som på teckningen till höger.

1. Använd en hand för att hålla de båda sektionerna på ramen och låsstängen på plats.

FÖRSIKTIGHET

Ramen är instabil när den är upphissad. Medan en person håller ramen och låsstången på plats lossar och drar person nummer två åt avluftningsskruven. Detta är för att förhindra att ramen faller ned. Ha aldrig händerna i de områden där det finns risk för klämning.

1. Vänta några sekunder på att luften ska stiga upp till avluftningsskruven.
2. Använd insexnyckeln för att lossa avluftningsskruven cirka trekvarts varv (det kan behövas lite mer eller lite mindre).

Lyssna efter ljudet av luften som passerar genom avluftningsskruven (pysande ljud).

När du hör luften passera genom avluftningsskruven ska du inte öppna den mer.

Observera att det även kan tränga ut en mindre mängd olja genom avluftningsskruven när luften evakueras; torka upp den med trasan.

När det inte längre kommer någon luft från avluftningsskruven utan det istället tränger ut vätska utan bubblor har all luft avlägsnats.

1. Dra åt avluftningsskruven med insexnyckeln: dra inte åt för hårt.

2. Sänk ned QuickJack-ramen helt igen.

3. Lufta av hydraulcylindern på den andra QuickJack-ramen.

Test av korrekt installation

Kontrollera att alla komponenter är i funktionsdugligt skick innan du hissar upp fordonet. Kontrollera snabbkopplingarna med avseende på eventuellt slitage eller skador; lyft inte en last om snabbkopplingarna är skadade eller slitna – dessa måste då bytas ut.

Viktigt:

Hissa inte upp QuickJack-ramarna över det första låslåget när domkraften inte är belastad. Ramarna är konstruerade för att hålla uppe vikten från ett fordon; de kan fastna om de hissas upp till högstapositionen utan belastning.

För att hissa upp en last:

1. Placera QuickJack-ramama på önskad plats med båda låsstängerna på utsidan.
2. Placera lyftblocken i rätt position för fordonet som ska hissas upp. Se till att använda de av fordonstillverkaren rekommenderade lyftpunkterna.
3. Kontrollera om det finns någon spänning på läsmuttrarna till säkerhetslåsstången. Säkerhetslåsstången måste kunna röra sig fritt.
4. Kontrollera att kraftaggregatet har ställts in korrekt och att det är anslutet till en strömkälla.

Kraftaggregatets tank måste vara fyllt med 2,3 liter godkänd hydraulolja. Använd Dexron III, Dexron VI, Mercon V, Mercon LV eller motsvarande.

Hydrauloljenivån bör vara cirka 12 mm under påfyllningshålet.

1. Kontrollera lufttrycket i de båda luftflaskorna. Trycket i båda ska vara mellan 40 och 50 PSI.

Trycket får inte överstiga 50 PSI/3,4 bar.

1. Testa kraftaggregatet genom att trycka på Up (Upp) på den hängande kontrollen och hålla kvar i några sekunder.

Om ramen inte rör sig, kontrollera installationsinstruktionerna för att se vad som kan vara fel och/eller se avsnittet Felsökning.

Om ramkonstruktionen hissas upp och motorn verkar fungera som den ska, fortsätter du att trycka på Up för att hissa upp domkraften precis förbi den första låspositionen. Tryck därefter på Down i en sekund eller två. Låsstången läser i den första låspositionen och ramkonstruktionens rörelse avbryts.

Hissa inte upp domkraften till den övre låspositionen när inget fordon står på lyftblocken. Du kan råka hissa upp domkraften till högstapositionen och därmed få problem när du ska sänka ramarna från maxhöjden utan last.

De båda ramarna kan eventuella inte höjas eller sänkas om de inte är belastade. Detta är normalt. Se Drift för mer information om lyft och sänkning av ramarna.

WARNING

Hissa inte upp QuickJack-ramarna över det första låslåget när domkraften inte är belastad. Ramarna kan fastna om de hissas upp till högstapositionen utan belastning.

1. Kontrollera alla slangkopplingar för att utesluta läckage.

Om motorn går varm eller det hörs missljud från den, stäng av den och kontrollera alla elanslutningar.

1. Om allt verkar fungerar som det ska sänker du ner ramen på marken (tryck på Up och håll inne knappen i en sekund eller två så att låsstången går förbi låsblocket, tryck sedan på Down (Ner) tills ramen passerat låsblocket).
2. Höj och sänk ramkonstruktionerna några gånger för att kontrollera att allt fungerar som det ska, samt för att du ska få en känsla för hur man höjer och sänker av ramkonstruktionerna.

Om du observerar någon avvikelse, använd inte QuickJack. Se istället Felsökning, kontakta en auktoriserad reparationsverkstad, din distributör eller QuickJack på +01 [phone] eller +01 [phone].

Drift

Det här avsnittet beskriver hur du använder QuickJack.

Säkerhet

Innan du lyfter eller sänker ned ett fordon med QuickJack:

- Kontrollera domkraften. Kontrollera att inga delar på domkraften saknas, är utslitna eller skadade. Använd inte domkraften om du upptäcker något fel på den, ta den istället ur drift och gå sedan in på support.quickjack.com, e-post [e-mail], eller ring +01 [phone].

- Kontrollera området. Kontrollera att det inte finns några hinder i området runt domkraften; saker som kan påverka lyftet av fordonet. Glöm inte att kontrollera hur det ser ut ovanför domkraften. Om det finns något som kan påverka lyftet, flytta undan det. Inga personer eller djur får vistas i närheten av domkraften när den är i rörelse.

- Kontrollera operatörema. Säkerställ att samtliga som ska använda domkraften har utbildats på den, har läst etiketterna på enheten och att de har läst bruksanvisningen. Endast operatören får befinna sig nära domkraften när den är i rörelse.

- Gör en säkerhetskontroll. Se till att alla som kommer att gå nära domkraften är medveten om att den finns där och vidtar lämpliga skyddsåtgärder. Vid lyft av domkraften, gå inte iväg förrän den är placerad i ett säkerhetslås. Vid nedsänkning av domkraften, gå inte iväg förrän den har sänkts ned helt. Låt aldrig barn använda domkraften. Låt ingen som är påverkad av droger eller alkohol använda domkraften.

Arbeta aldrig under ett fordon som är upphissat, såvida du inte använder domkrafter som är tillräckligt dimensionerade för fordonets vikt och dessa har placerats under de lyftpunkter som är godkända av fabriken.

- Kontrollera fordonet. Överskrid aldrig fordonets märkkapacitet. Låt aldrig någon sitta i fordonet när det ska hissas upp. Säkerställ att fordonet inte är felbalanserat i någon ände. Kontrollera att du känner till och använder tillverkarens lyftpunkter för fordonet. Lyft aldrig bara i en sida, ett hörn eller ena änden på fordonet.

Placera alltid de båda QuickJack-ramarna parallellt med varandra med båda låsstängerna på utsidan, stabiliteten hos lasten kan äventyras om ramarna inte är parallella. Kör inte upp med ett fordon på QuickJack-ramarna eftersom detta skadar dem. Fordonet ska stå på lyftblocken.

Det finns två olika metoder för att positionera QuickJack-ramarna:

• Inifrån och ut: Placera QuickJack-ramarna alldeles intill varandra, kör fordonet över ramarna och använda därefter Quick Frame-handtagen för att dra respektive ram till önskad position under fordonet baserat på de lyftpunkter som rekommenderas av fabriken.
• Utifrån in: Kör fordonet till önskad plats, placera QuickJack-ramarna utanför fordonet på varje sida och mellan hjulen. Quick Frame-handtagen behövs vanligtvis inte när man använder denna metod. Undvik att köra över hydraulslangarna. Skjut respektive ram till önskad plats under fordonet när du är klar.

FÖRSIKTIGHET

Innan du positionerar QuickJack-ramama ska du se till att det inte finns några hinder innanför domkraftens arbetsområde. Se även till att fordonet som ska lyftas varken är framtungt eller baktungt, eftersom det skapar obalans.

Så positionerar du QuickJack-ramarna:

1. Välj önskad metod för positionering av QuickJack-ramarna:
2. Positionera lyftblocken eller SUV-adaptrarna i mottagarfacken.

⚠ FÖRSIKTIGHET

Lyft Inte lasten enbart på ramama; använd alltid lyftblock eller SUV-adaptrar placerade i mottagarfacken.

1. Flytta QuickJack-ramama till lämplig plats, baserat på den positioneringsmetod som du använder. Se till att placera QuickJack-ramarna parallellt med varandra.
2. Om du använder inifrån och ut-metoden kör du fordonet över ramarna.
3. Flytta QuickJack-ramama till korrekt plats under fordonet baserat på lyftpunkterna som rekommenderas av fabriken.

WARNING

Om du inte vet var lyftpunkterna som fabriken rekommenderar att du använder sitter på fordonet som du ska hissa upp, eller om fordonet har en extravikt eller unikt placerad vikt, låt en fackman beräkna tyngdpunktens placering eller använd en fordonsvåg för att fastställa var den är placerad.

Fordonets tyngdpunkt bör vara placerad mellan lyftblocken och centrerad över ramarna.

Det är viktigt att ramarna placeras parallellt med varandra (på ett avständ inom två tum) och är jämnt uppriktade innan du hissar upp fordonet. Om du inte gör detta kan ramarna bli instabila och ligger då inte an jämnt mot golvet, vilket kan göra att fordonet blir instabilt.

Lätt lastbil/pickup / skåpbil

Stubram

Yttre ram

Enhetlig ramkonstruktion

Speciella QuickJack-varningar

Det finns två speciella situationer vid lyft av last med QuickJack som du behöver känna till:

• Hissa inte upp ramkonstruktionen till högstapositionen utan belastning. Ett sätt att bekanta sig med operatörskontrollerna på din QuickJack är att höja och sänka ramen några gånger när den är obelastad. Om du gör det är det viktigt att inte hissa upp ramama så långt det går; faktum är att du inte bör hissa upp dem över den första låspositionen. Ramarna kan fastna om de hissas upp till högstapositionen utan någon belastning av dem. Om detta händer dig, gå in på support.quickjack.com eller mejla till support@quickjack för instruktioner.
• Försök inte att lyfta en last utan nettoförlängning. Din QuickJack måste ha ett avständ mellan marken och ditt fordon för att den ska bygga upp ett tillräckligt högt tryck för att kunna hissa upp fordonet. Domkraften kan inte lyfta den maximala lasten när den är helt platt/befinner sig i startpositionen, som visat nedan.

Detta är inte ett problem vid vanlig användning, eftersom däcken på fordonet som du ska hissa upp gör att fordonet befinner sig tillräckligt högt ovanför marken. Problemet uppstår om man sänker ned QuickJack så att den är helt plan samtidigt som däcken har demonterats från bilen.

Bilden visar QuickJack i helt plan position med ett fordon med däcken demonterade ovanpå. Gör inte detta; QuickJack kommer inte att kunna lyfta lasten från denna position. Om detta händer dig, gå in på support.quickjack.com eller mejla till support@quickjack för instruktioner.

Hissa upp ramarna

Vid lyft eller nedsänkning av fordonet ska ramarna alltid vara i låst position: QuickJack har två låspositioner kallade den första låspositionen respektive den övre låspositionen. Alla saxliftar på marknaden, inklusive QuickJack, är inte konstruerade för att hålla en maxlast om de inte är i låsposition.

WARNING

Hissa inte upp ett fordon om du inte är helt säker på att ramarna är rätt placerade under fordonet, att ramarna löper parallellt med varandra, att all personal befinner sig på säkerhetsavstånd från fordonet och att det finns ett tillräckligt stort fritt utrymme runt fordonets sidor samt avstånd till tak.

För att hissa upp QuickJack-ramarna:

1. Tryck på och håll in Up (Upp) på den hängande kontrollen.

Ramarna hissas upp.

1. Precis innan ramama kommer i kontakt med fordonschassit släpper du Up-knappen.

Kontrollera punkterna där lyftblocken är i kontakt med fordonschassit. Vid behov justerar du lyftblocken (du kommer att behöva sänka ned lasten igen för att kunna justera blocken).

1. När du har bekräftat att lyftblocken är korrekt placerade trycker du på Up på den hängande kontrollen. Fordonet hissas upp.

WARNING

Avbryt inte höjningen av QuickJack förrän ramen har passerat den första låspositionen; lämna aldrig last som är upphissad förrän QuickJack är låst läge.

1. Fortsätt att hissa upp ramarna om fordonet står stabilt.

Om fordonet inte står stabilt trycker du på Down (Ner) på den hängande kontrollen och sänker försiktigt ner fordonet på marken igen.

1. Hissa upp fordonet precis förbi den första eller övre låspositionen beroende på vad du behöver göra.

2. När du har nätt den önskade låspositionen trycker du på Down på den hängande kontrollen för att sänka ramarna till låspositionen. Ramarna stannar när de läser.

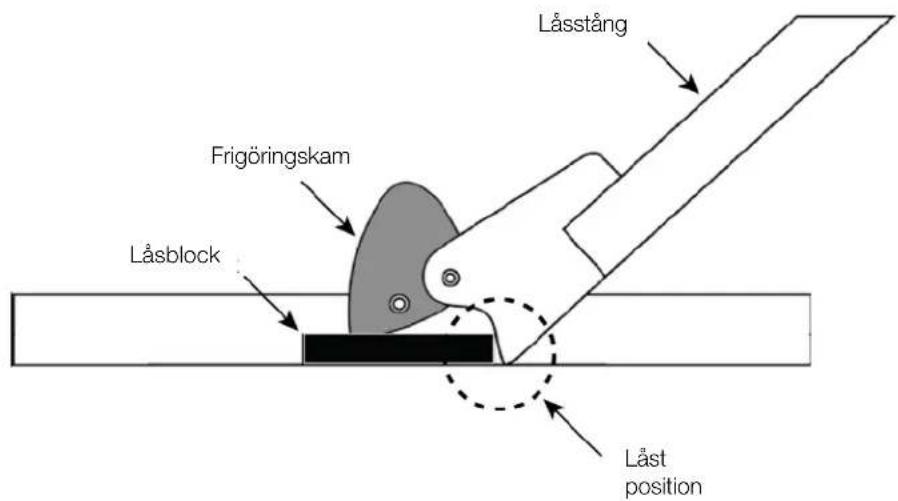

3. Kontrollera att ramarna är i någon av låspositionerna.

WARNING

Innan du gör något mer (som att börja jobba med fordonet eller lämna området) ska du visuellt bekräfta att båda ramarna är i låsposition och att alla lyftblock är i kontakt med fordonets underrede.

Du kan jobba med fordonet när du har kunnat bekräfta visuellt att båda ramarna befinner sig i ett säkerhetslås och att alla lyftblocken är i kontakt med de av fabriken rekommenderade lyftpunkterna.

WARNING

Arbeta aldrig under ett fordon som är upphissat, såvida du inte använder domkrafter som är tillräckligt dimensionerade för fordonets vikt och dessa har placerats under de lyftpunkter som är godkända av fabriken.

Nedsänkning av ramarna från den första låspositionen

Nedsänkningen av QuickJacks ramkonstruktioner från den första låspositionen skiljer sig något från sänkning av ramarna från den första låspositionen.

WARNING

Vid nedsänkning av QuickJack-ramarna är det viktigt att säkerställa att lässtången och frigöringskammen stannar kvar i sina respektive spår.. Om de trycks i sidled till exempel, kan de fastna på skenan, vilket kan göra att QuickJack inte sänks korrekt.

Så sänker du ramarna från den första låspositionen:

1. Kontrollera att fordonet står stadigt och är säkrat i den första låspositionen.
2. Tryck på Up och håll in knappen tills frigöringskammen har lämnat låsblocket.

1. Tryck på Down tills båda ramarna har sänkts ner på golvet.

Släpp genast upp Down-knappen om någon av sidorna inte släpper från låsblocket.

Anmärkning: QuickJack rekommenderar att du fortsätter att hålla Down-knappen intryckt i några sekunder efter att ramarna vilar på golvet igen; detta säkerställer att mest möjliga mängd hydraulolja flödar tillbaka till hydrauloljetanken.

1. Ta bort ramarna under fordonet; använd gäma Quick-ramhandtagen för detta.
2. Flytta fordonet vid behov.

Se till att inte fordonet kör över ramarna.

Nedsänkning av ramarna från den övre låspositionen

Nedsänkningen av QuickJacks ramkonstruktioner från den övre låspositionen skiljer sig något från sänkning av ramarna från den första låspositionen.

WARNING

Vid nedsänkning av QuickJack-ramarna är det viktigt att säkerställa att låsstången och frigöringskammen stannar kvar i sina respektive spår.. Om de trycks i sidled till exempel, kan de fastna på skenan, vilket kan göra att QuickJack inte sänks korrekt.

Så sänker du ramarna från den övre låspositionen:

1. Kontrollera att fordonet står stadigt och är säkrat i den övre låspositionen.
2. Tryck på Up och håll in knappen tills låsstången har lämnat låsblocket.

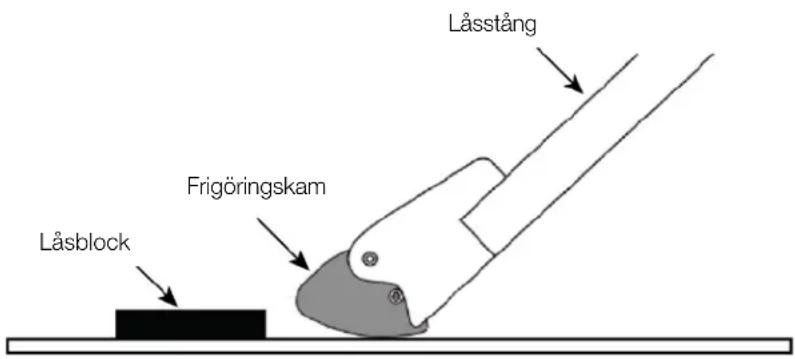

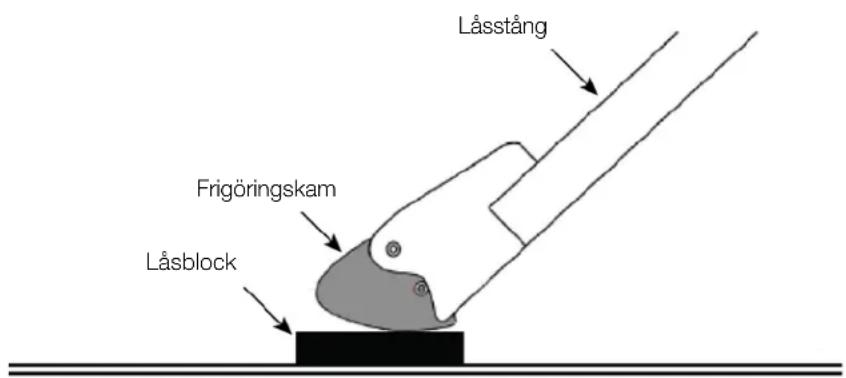

3. Lyft låsstången på båda ramkonstruktionerna så att frigöringskammen befinner sig ovanpå låsblocket på båda ramkonstruktionerna som bilden nedan visar.
   Du kan använda handen eller foten för att lyfta låsstången.

1. Tryck på Down, se till att låsstången och frigöringskammen lämnar låsblocket på båda ramkonstruktionerna på vägen ner.

Släpp genast upp Down-knappen om någon av sidorna inte släpper från låsblocket.

1. Fortsätt trycka på Down tills båda ramarna har sänkts ner på golvet.

Anmärkning: QuickJack rekommenderar att du fortsätter att hålla Down-knappen intryckt i några sekunder efter att ramarna vilar på golvet igen; detta säkerställer att mest möjliga mängd hydraulolja flödar tillbaka till hydrauloljetanken.

1. Ta bort ramama under fordonet; använd gärna Quick-ramhandtagen för detta.
2. Flytta fordonet vid behov.

Se till att inte fordonet kör över ramarna.

Ytterligare driftinformation

Tänk på följande när du använder QuickJack:

• Använd den endast på hårt, plant underlag. QuickJack är portabel; om du flyttar den till en ny plats måste du säkerställa att den nya platsen har en hård och plan yta.
• Kontrollera fordonets vikt innan du börjar lyfta det. Gissa aldrig. Överskrid aldrig QuickJack-domkraftens nominella lyftkapacitet.
• Lyftblocken får endast användas i mottagarfacken. Observera att de medföljande lyftblocken inte är avsedda att användas med unibody/punktsvetsade ramar. Om du har ett fordon med unibody/punktsvetsad ram rekommenderar QuickJack att beställer till lyftblock för punktsvetsade chassin, sådana finns på QuickJacks hemsida.

- Använd alltid gummilyftblocken. Lyft inte någon last på ramens skenor.

- Om du har köpt till adaptersatsen för SUV och lätt lastbil, de fyrkantiga ska placeras med gummisidan vänd nedåt i lyftblocksfacken på QuickJack-ramarna. Därefter kan du placera den runda stapelbara adaptern i hålet upptill på den fyrkantiga biten antingen för sig själv eller kombinerat med den silverfärgade förlängningsadaptern.

- Gör en visuell kontroll av QuickJack innan du använder den. Använd den inte om den är skadad eller uppvisar kraftigt slitage.

- Gunga inte fordonet när det är upphissat eller flytta tunga delar som kan göra att fordonets tyngdpunkt flyttas mycket.

- QuickJack använder ett parallelogramlyftsystem. När ramarna hissas upp sänks domkraftens kraft och trycket i hydraulsystemet signifikant i takt med att parallellarmarna höjs via lyftrörelsen.

- När parallellarmarna höjs (vinklarna ökar) sänks trycket i hydraulsystemet och den mekaniska lasten på konstruktionen minimeras.

- Att hissa upp domkraften till den övre låspositionen är den säkraste stöttningsmetoden.

- När parallellarmarna är nästan horisontella med golvet när både den mekaniska lasten och trycket i hydraulsystemet sin maximala belastning.

- Om domkraften stoppas innan den när den lägsta låspositionen blir det svårt för hydraulsystemet att upprätthålla ett jämnt tryck och stötta lasten ordentligt, detta eftersom de parallella lyftarmama nästan är horisontella med golvet.

- Sluta inte hissa upp ramarna förrän du har passerat åtminstone den första låspositionen.

- Gå aldrig ifrån en upphissad last om QuickJack inte är i ett säkerhetslås eller har sänkts ned på marken.

Varningar från hydraulsystemet

WARNING

Om dessa säkerhetsföreskrifter inte följs kan det resultera i allvarliga personskador, inklusive i sällsynta fall, en olycka med dödlig utgång.

• Alla slangkopplingar måste vara korrekt hopsatta innan QuickJack används eller trycket appliceras.

• Försök inte att ansluta eller koppla från slangkopplingarna medan utrustningen är belastad eller medan hydraulsystemet är trycksatt.

• Håll snabbkopplingarna rena och fria från smuts.

• Vidta alla försiktighetsåtgärder för att förhindra att smuts kommer in i systemet.
• lakttag försiktighet när du använder gängtätning eller gängtejp i samband med installation av hydraulkopplingarna. Om du använder gängtejp, skär av lösa ändar för att förhindra att tejp kommer in i hydraulsystemet. Se till att gängtejpen eller -tätningen inte kommer in i hydraulsystemet. Tejp eller gängtätningsmedel i oljan kommer att försämra oljeflödet och eventuellt orsaka ett systemfel.
• Undvik att få hydraulolja på händerna.
• Vid hantering av hydrauloljor är det viktigt att följa säkerhetsinstruktionema från smörjmedelstillverkaren.
• Använd skyddsutrustning (skyddsglasögon, skyddshandskar, lämpliga arbetskläder, skyddsskor osv.) när du arbetar med hydraulsystemet.
• Om hydraulolja kommer i kontakt med ögon, kommer in i blodomloppet eller förtärs, uppsök genast läkare.

Underhåll

⚠️ WARNING: Koppla alltid från strömmen till QuickJack innan du utför underhåll av den.

Underhåll av QuickJack:

• Se till att alla skruvar är ordentligt åtdragna. Kontrollera dem med jämna mellanrum.
• Se till att hålla QuickJack-komponenterna rena.
• Dagligt underhåll: Gör en visuell inspektion av alla rörliga delar och kontrollera att inga delar är utslitna eller skadade. Byt ut skadade eller utslitna delar innan du använder utrustningen igen.
• Dagligt underhåll: Kontrollera att säkerhetslåsen är i funktionsdugligt skick. Använd inte QuickJack om säkerhetslåsen är skadade eller utslitna.
• Dagligt underhåll: Inspektera lyftblocken med avseende på skador eller kraftigt slitage. Ersätt vid behov delar med QuickJack originalreservdelar.
• Veckounderhåll: Kontrollera alla skruvar och stift för att säkerställa korrekt montage.
• Månadsunderhåll: Smörj alla leder och kontrollera att de inte är utslitna.
• Månadsunderhåll: Kontrollera alla luftcylindrar för att säkerställa att trycket är korrekt.
• Varannan månad: Kontrollera oljenivåerna och fyll på vid behov.
• Byt ut alla etiketter med text försiktighet, vaming och säkerhetsrelaterade etiketter på QuickJack om de är oläsliga eller saknas.
• Nya etiketter och ersättningsdelar för utslitna eller skadade delar kan beställas från quickjack.com.

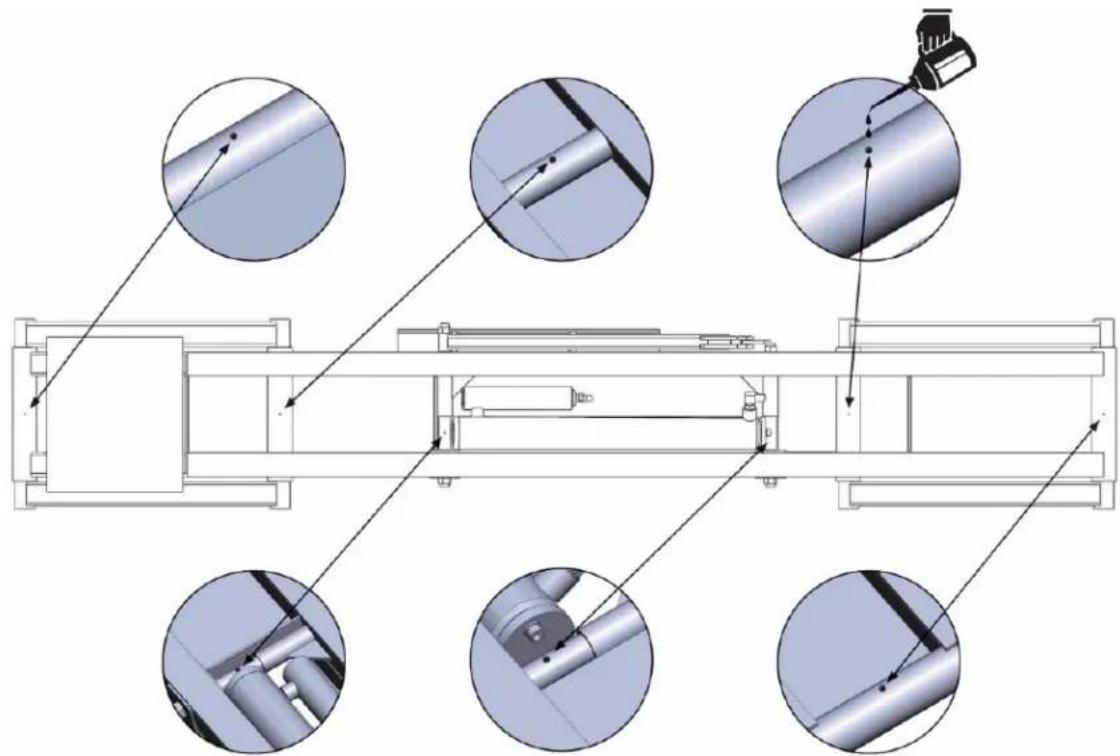

Smörjpunkter

QuickJack rekommenderar användning av vitt litiumfett (eller motsvarande) och en smörjpistol med lämplig spets (t.ex. en (a Lube-Link™) för smörjning. Smörjpunkterna visas nedan.

Det här avsnittet beskriver hur du felsöker QuickJack.

Anmärkning: Om QuickJack inte fungerar korrekt måste du sluta använda den tills felet/felen har åtgärdats.

Viktigt: Allt reparationsarbete måste utföras av utbildad personal.

Problem Åtgärd
Ramarna kan inte höjas eller sänkas.	Kontrollera att ingen av hydraulslangarna är klämd eller läcker.Kontrollera att det finns tillräckligt med hydraulolja i tanken. Kontrollera att kraftaggregatet matas med rätt spänning. Avlufta cylindrarna.
Ramarna sänks inte ned.	Kontrollera att det finns vikt på ramarna; om inte placera vikter på dem (QuickJack är konstruerad för att arbeta med vikt på ramarna).Kontrollera trycket i luftcylindrarna; fyll på med luft tills trycket är mellan 40 och 50 PSI.
Inget tryck från pumpen. Motionera pumpen.
Ramarna har fastnat i översta positionen och de är inte belastade.	QuickJack behöver belastas med en vikt för att kunna sänkas när den befinner sig i det översta läget. Se Ramarna obelastade ihögstaläget för att få hjälp.
Ramarna kan inte höjas om de ligger plant mot golvet.	QuickJack kräver en del utrymme för att kunna lyfta laster. Domkraften kan inte lyfta den maximala lasten när den är helt platt/befinner sig i startpositionen. Se Fordon helt nedsänkt med däcken demonterade för hjälp.
Hydrauloljan är förorenad.	Byt ut förorenad olja mot ren, godkänd ATF-olja, t.ex. Dexron III, Dexron, VI, Mercon V, Mercon LV eller likvärdig.
Det hörs missljud från domkraften.	Smörj lederna med hjälp av vitt litiumfett.
Ramarna sänks långsamt utan att jag använder den hängande kontrollen.	Se till att QuickJack befinner sig i en låsposition (om inte kommer hydraulolja att börja läcka ut långsamt och ramarna sänks). Gå endast ifrån QuickJack om den är nedsänkt på marken eller är låst i en av låspositionerna.
Luftcylindern håller inte trycket.	Kontrollera att ventilkärnan inuti ventilskafet sitter tight; dvs.att den inte släpper ut luft. Använd ett ventilverktyg av standardtyp för att kontrollera detta. Dra inte åt ventilkärnan för hårt.
Snabbkopplingarna är allt svårare att ansluta.	Trycket byggs upp i hydraulsystemet. För att förhindra detta, håll in knappen Down på den hängande kontrollen i flera sekunder efter att ramarna återigen befinner sig på golvet, eftersom det gör att mesta möjliga mängd hydraulolja flödar tillbaka till tanken. Om trycket har byggts upp så mycket att det inte går att ansluta kopplingarna, kontakta supporten på QuickJack.

Om problemet kvarstår, gå in på support.quickjack.com eller kontakta teknisk support på QuickJack på [e-mail], +01(888) 262-3880, eller +01 [phone].

Ramarna i översta positionen och obelastade.

Problemet är att QuickJack är konstruerad för att användas med vikten från ett fordon på den. Om det inte finns någon vikt som belastar ramen när denna är i det högsta läget kan QuickJack-ramarna fastna.

Exempel på metoder som kan användas för att åtgärda detta är:

• Använd lyftutrustning för att placera vikter på QuickJack-ramarna.
• Sänk hydraulkraften som håller QuickJack-ramarna uppe. Om du gör detta, ha en trasa till hands som du kan använda för att torka upp eventuellt spill av hydraulolja.

Om det fortfarande inte går att sänka ramarna, kontakta QuickJack för att få hjälp.

Fordon med däcken demonterade sänks ned helt

Problemet är att vikten på QuickJack-ramarna är för högt och att det inte finns tillräcklig slaglängd för cylindrarna att börja hissa upp domkraften. Du måste sänka vikten till ungefär hälften eller lyfta av fordonet från ramen på något annat sätt.

Exempel på metoder som kan användas för att åtgärda detta är:

• Använd en golvdomkraft för att lyfta upp fordonet fyra till sex tum.
• Använd lyftutrustning för att lyfta fordonet.

Om du fortfarande inte kan lyfta fordonet, kontakta QuickJack för att få hjälp

Motionera pumpen

När pumpen motioneras pumpas hydraulolja in i systemet. I sällsynta fall kan oljenivån i systemet vara för låg för att pumpen ska kunna generera det nödvända trycket. Motionering av pumpen brukar vanligtvis lösa detta.

Anmärkning: Om kraftaggregatet inte är utrustat med en avlastningsventil kan du inte flöda det.

För att motionera pumpen.

1. Ta bort avlastningsventil från kraftaggregatet och lägg en trasa över hålrummet och håll kvar den.
2. Tryck på Up på den hängande kontrollen och håll kvar i några sekunder (tills du känner trycket mot trasan).
3. Installera avlastningsventilen igen. Pumpen bör nu ha tillräckligt mycket hydraulolja för att kunna arbeta normalt.

Kopplingsschema

12 VDC

Etiketter

Modell BL-5000SLX

Bilaga

Reservdelslistor

Slikk knappen Ned umiddelbart hvis en av sidene ikke går klar av läseblokken.

BendPak påtager sig intet ansvar for skader som følge af:
