Produkttyp	Takrännssystem
Modell	89-495
Märke	Biltema
Material	PVC (uppskattat)
Färg	Svart (från illustration)
Rännlängd per sektion	2 m (typiskt)
Stuprörsdiameter	75 mm (typiskt)
Rännkrokavstånd	60 cm
Rännlutning	3–5 mm/m
Maximal taklängd per stuprör	10 m
Minsta kroksänkning under taklinjen	30 mm
Ingående komponenter	Rännkrokar, rännutlopp, rännändar, rännsektioner, rännskarv, rörböjar, mellanrör, rörhöljen, vattenlås (om tillämpligt)
Verktyg som krävs	Tumstock, penna, papper, bågfil, tång, skruvmejsel, metalltätningsmassa, snöre, bockningsspak (valfritt)
Säkerhetsanmärkning	Använd aldrig en vinkelslip
CE-märkning	Ja
Underhåll	Rengör rännorna regelbundet, kontrollera efter blockeringar
Tillgång till reservdelar	Separata komponenter finns att köpa
Reparerbarhet	Modulär design möjliggör enkel utbyte av enskilda delar
Användning	Dräneringssystem för bostadstak

Vanliga frågor - 89-495 Biltema

Hur bestämmer jag rätt bockningspunkt för rännkrokar?

Hitta taklutningen med en tumstock parallellt med taket. Överför vinkeln till papper och markera punkt 0 där taklinjens förlängning skär kroken. För den sista kroken, beräkna förskjutningen som 3–5 mm/m av rännlängd ovanför punkt 0. Förbind alla bockningspunkter med en linje.

Vilka verktyg behövs för att installera rännssystemet?

Du behöver en tumstock, penna, papper, bågfil, tång, skruvmejsel, plåtfalsningsmassa och eventuellt ett snöre eller bockningsspak. Använd aldrig en vinkelslip.

Hur installerar jag rännutloppet?

Markera rännan vid stuprörets placering. Skär två diagonala öppningar på cirka 10 cm. Böj kanterna nedåt. Placera rännutloppet över hålet, haka fast kanten i rännan, tryck sedan och säkra med de bakre klackarna.

Vilken lutning rekommenderas för rännan?

Rännan ska luta 3–5 mm/m mot stupröret. Om takfotsbrädan inte är horisontell, kompensera vid bockning av krokarna.

Hur fogar jag ihop två rännsektioner?

Haka fast rännskarven bakre kant runt båda rännorna. Se till att bakkanten vidrör rännorna, tryck sedan frontklämman över kanterna och lås den med den lilla tungan. Skarven måste monteras rakt.

Hur långt ifrån varandra ska rännkrokarna placeras?

Rännkrokarna ska placeras med 60 cm mellanrum. Den första och sista kroken bör vara cirka 10 cm från rännändarna.

Hur fäster jag rännan i krokarna?

Placera rännan i krokarna så att bakkanten vilar under den lilla läppen på kroken. Tryck ned rännan och böj den främre fästplattan över rännkanten.

Vad ska jag göra om taket är längre än 10 m?

Installera ett stuprör i varje ände av rännan. Placera högsta punkten mellan de två stuprören och luta rännan från den punkten nedåt mot varje stuprör.

Hur ansluter jag stupröret till underjordisk dränering?

Montera en vattenlåshylsa och vattenlås på stupröret. Fäst ett förlängningsrör som skjuts in i vattenlåset. För enkel markutsläpp, använd en skofitting.

Hur justerar jag den justerbara rännkroken för olika takvinklar?

Skjut fästplattan i rätt spår baserat på takvinkeln. Böj plattan ordentligt för att låsa. Framkanten ska vara 25–30 mm under bakkanten. Skruva sedan krokarna med en lutning på 3–5 mm/m.

BRUKSANVISNING 89-495 Biltema

Denna guide hjälper dig att montera våra produkter snabbt och problemfritt. Du behöver följande verktyg för monteringen: Tumstock, penna, papper, bågfi l, tång, skruvdragare, fogmassa för plåt och ev. ett snöre eller en krokbockare som fi nns hos din återförsäljare.

Läs igenom hela monteringsanvisningen i lugn och ro innan du påbörjar själva monteringen, många moment går att göra redan på marken innan du monterar detaljerna på byggnaden.

OBS! Använd aldrig vinkelslip.

1. RÄNNKROK

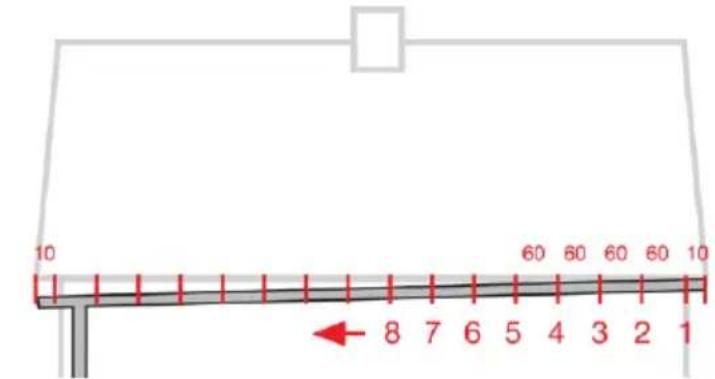

Rännkrokarna som håller uppe hängrännan fästs på takfoten med 60 cm mellanrum. Den första och sista kroken fästs 10 cm från rännans ändar (Bild A).

Bild A

Hängrännans lutning

Rännans lutning ska vara 3–5 mm per meter. Om takfoten inte är horisontell måste du ta hänsyn till det när du mäter ut rännans lutning (Bild B). Rännan ska luta mot stupröret/stuprören. Rännkrokarna bockas i ökande längd för att ge rännan rätt lutning.

Innan du bockar den första rännkroken måste du ta reda på takets lutning. Det gör du enkelt med en tumstock. Lägg den utfällda tumstocken över takkanten. Böj ned den utskjutande halvan till vertikalt läge (Bild B). Vinkeln du får ritar du av på ett papper. Takets linje förlänger du på andra sidan av den vertikala linjen (Bild C). Lägg en rännkrok på pappret med ryggen mot den vertikala linjen.

Passa in kroken så att dess spets är min. 30 mm under den förlängda taklinjen. Den punkt där taklinjen skär krokens rygg är det första bockmärket, 0-punkten (Bild C).

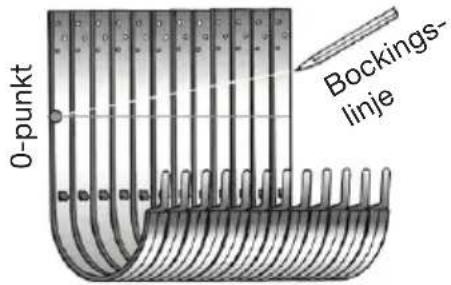

Lägg de andra rännkrokarna bredvid rännkroken med 0-punktsmärket (Bild D). Dra ett horisontellt streck från 0-punkten på första kroken till den sista kroken. Den sista krokens bockpunkt ska vara 3–5 mm x antal meter ränna ovanför 0-punktsstrecket (för en ränna på 8 meter blir det alltså 24–40 mm över 0-punkten). En krokbockare kan med fördel användas till detta arbete.

1 2 3 4 5 6 7 8 etc.

Bild D

Rännkrokar för takfotsbräda

Har taket en vertikal takfotsbräda använder du enklast en kort krok eller kompaktkrok som skruvas direkt i brädan (Bild E). Lutar takfotsbrädan kan ställbara krokar användas. Se 9. Ställbar rännkrok.

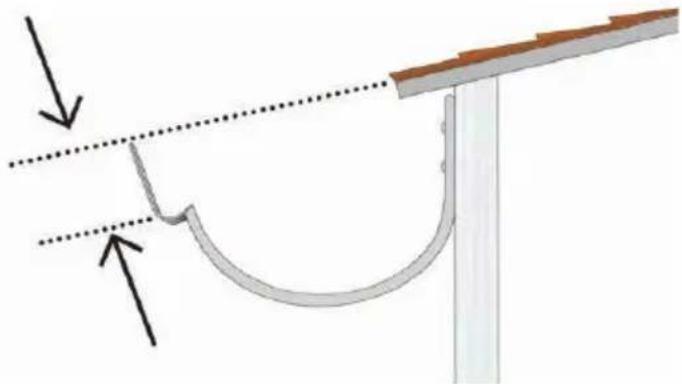

Montera den första kroken så att dess spets är min. 30 mm under den förlängda taklinjen (Bild E). Fäst ett snöre vid rännkroken och fäst den andra änden där stupröret ska sitta. Använd vattenpass och se till att lutningen blir 3–5 mm per meter. Montera resterande krokar efter snöret.

Är taket längre än 10 meter behövs ett stuprör i var ända av hängrännan. Då ska rännan vara högst på mitten och falla ut mot stuprören (Bild F).

2. OMVIKNINGSKUPA

Innan du monterar hängrännan i de uppsatta rännkrokarna förbereder och monterar du omvikningskupan redan på marken.

Märk ut hur långt från hängrännans kant stupröret ska sitta. Såga två sneda snitt så du får en öppning på cirka 10 cm (Bild G). Vik ned kanterna för bästa avrinning (Bild H). Stick in den vikta kanten på omviknings-kupan i rännans vulst. Pressa kupan mot rännan och lås fast den med baksidans öron (Bild I & J).

Ränngaveln monterar du enklast innan du har satt upp rännan. Lägg en sträng fogmassa för plåt i rännan (Bild K). Vrid in gaveln i rännans vulst och skjut in gaveln ca 15 mm från rännans ände. Tryck sedan ner gaveln i rännan och se till att baksidan på gavelns svep styrs in under rännans bakkant. Slå därefter fast gaveln med handen (Bild L) och ta bort överfl ödig fogmassa. Den vulstkant som inte behövs kan du vika bort i den befi ntliga brottanvisningen (Bild M).

Lägg i rännan i kroken så att baksidan ligger under den lilla nabben i krokens bakkant. Pressa ner rännan i kroken och fi xera genom att vika krokens främre bleck över rännans vulst (Bild N).

För att skarva rännorna hakar du först rännskarvens bakkant om rännorna. Se till att rännskarvens bak- kant ligger mot rännorna medan du lägger skarvens frambygel över rännvulsten och pressar ner den. Därefter låses den fast med "tungan" (Bild O).

Det är viktigt att inte snedställa rännskarven utan att den monteras i rät vinkel mot rännan.

Montera en rörvinkel på omvikningskupan. Mät avståndet mellan rörvinklarnas ändar (Bild P). Kapa mellanstycket cirka 12 cm längre än avståndet mellan rörvinklarna. Mellanstycket sticks in i den nedre rörvinkeln och träs på den övre rörvinkeln. Montera sedan stupröret (krympningen på röret används endast då stupröret skarvas ihop) (Bild Q).

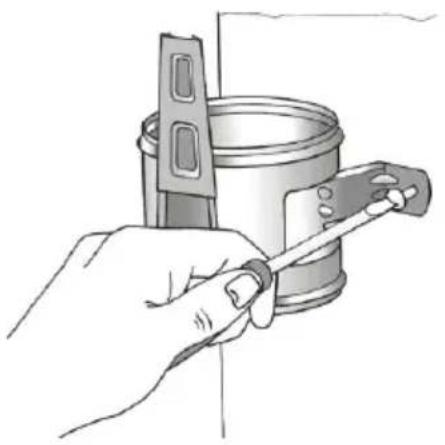

Rörsvepet monteras på väggen strax under stup- rörets böj (Bild R). Svepen monteras med högst två meters mellanrum, vertikalt under varandra. Använd skruv om svepen monteras i trä eller skruv och plugg vid montering i betong eller tegel. När svepen är fästa i väggen kan stupröret monteras på plats. Tryck ihop svepet om röret och lås det med låskilen. Använd en gummiklubba eller en träbit för att slå kilen på plats (Bild S).

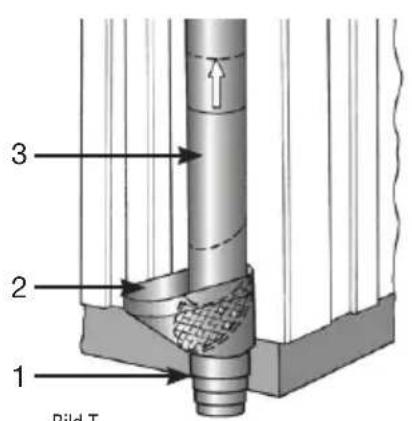

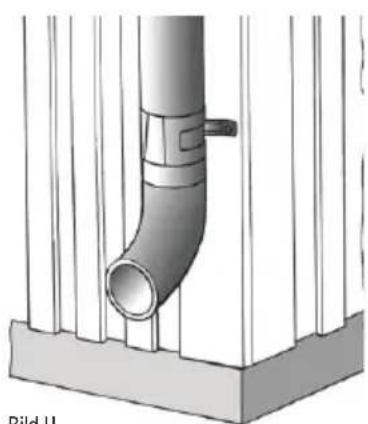

Ska stupröret anslutas till markavloppet används lämpligen en muff till renstratt (1) och en renstratt (2). Stupröret förses med ett påskjutsrör (3) som ligger utanpå stupröret och förs ned i renstratten för ett snyggt montage (Bild T). För att leda ut vattnet på marken används en utkastare som monteras direkt på stupröret (Bild U). Om regnvatten ska samlas upp kan en fällbar utkastare samt till exempel en brunnsutkastare för anslutning till markavlopp monteras (Bild V).

Bild T

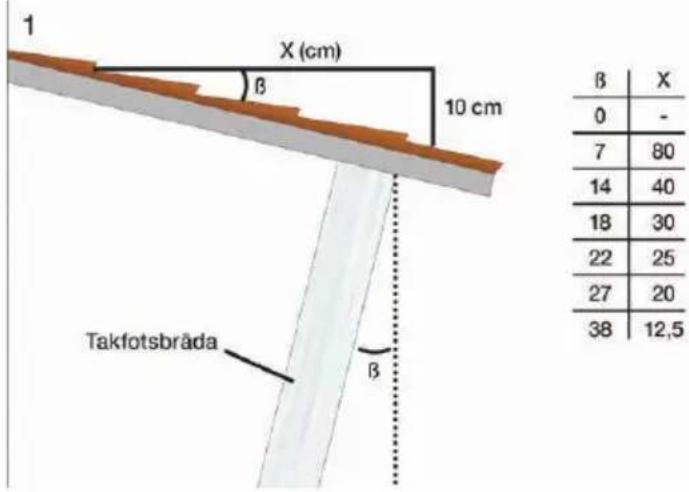

1. Ta reda på ungefärlig lutning på taket/takfotsbrädan (t.ex. om sträckan X är 40 cm så är taklutningen 14°).
2. Ställ in önskad vinkel genom att sticka in låsblecket i rätt spår på kroken.
3. Vik in låsblecket för att låsa kroken i önskad vinkel. Tryck ner blecket ordentligt, vid behov använd lämpligt verktyg (exempelvis tång).
4. Kontrollera gärna inställd vinkel innan övriga krokar ställs in. Krokens framkant bör i horisontalplanet ligga cirka 25–30 mm under bakkantens nabb, måttet b.
5. När alla krokarna är inställda på önskad vinkel skruvas de upp med en horisontell lutning på cirka 3–5 mm/m mot stupröret (se även 1. Rännkrok).
