BRUKSANVISNING 15-781 Biltema

Denna bruksanvisning och dess säkerhetsföreskrifter ska läsas innan produkten tas i bruk. Var särskilt uppmärksam på följande signalord:

FARA – Indikerar en risk som med stor sannolikhet resulterar i dödsfall eller allvarlig personskada om den inte undviks.

WARNING – Indikerar en risk som sannolikt resulterar i dödsfall eller allvarlig personskada om den inte undviks.

FÖRSIKTIGHET – Indikerar en risk som resulterar i en mindre eller måttlig personskada om den inte undviks.

Spara bruksanvisningen på en säker plats och låt den medfölja produkten vid en eventuell försäljning. Med reservation för att bilder och beskrivningar inte är identiska med produkten.

AVSEDD ANVÄNDNING

Detta motorstativ är endast avsett för motorer.

TEKNISKA DATA

Max kapacitet: ....450 kg

Mått: 103 x 93 x 91 cm

MÄRKNING

SymbolBetydelse
	Skyddsskor måste användas.
	Varning! Risk för olycka.

SÄKERHETSFÖRESKRIFTER

Följs dessa säkerhetsföreskrifter minskar risken för olyckor, emellertid ska den som använder produkten alltid vara beredd på att oförutsedda och farliga situationer kan uppstå.

- Använd alltid skruvar som klarar belastningen.

- Motorn tyngdpunkt i längdled får inte ligga utanför stativets främre hjul.

- Max. kapaciteten för motorstativet (450 kg) får aldrig överskridas.

- Motorstativet får endast användas på hårda och plana underlag.

- Försök aldrig rulla motorstativet över ojämnheter i golvet när motorn är monterad i stativet.

- Fäst motorn ordentligt vid stativets fästarmar, samt se till att motorns tyngdpunkt centreras så noggrant det går.

- Arbeta aldrig direkt under upplyft motor.

- Se till att motorstativet med motor monterad alltid känns stabilt.

- Med jämna mellanrum bör motorstativet inspekteras med tanke på säkerheten.

- Inga modifi eringar av motorstativet eller dess delar får göras.

- Använd skyddsskor.

- Stödet (5) ska alltid vara uppfällt och säkrat med bult och R-sprint i den lodräta balken (2) när motorstativet belastas.

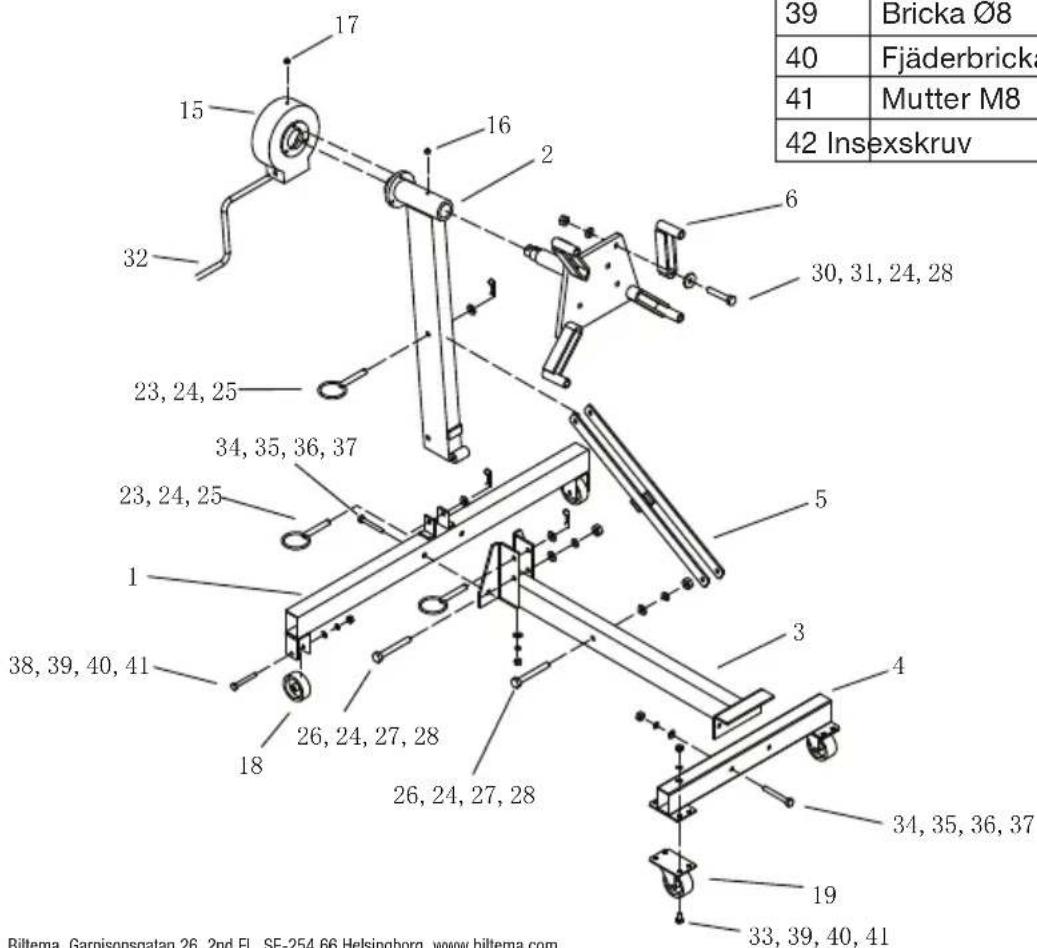

MONTERINGSANVISNING

1. Montera länkhjulen (19) på främre tvärbalk(4).
2. Montera främre tvärbalk (4) på mittbalken (3).
3. Montera hjulen (18) på bakre tvärbalk (1).
4. Montera bakre tvärbalk (1) på mittbalken (3).
5. Montera den lodräta balken (2) med färdigmonterad snäckväxel (15) på mittbalken (3).
6. Montera stödet (5).

HANDHAVANDE

WARNING! Stödet (5) ska alltid vara uppfällt och säkrat med bult och R-sprint i den lodräta balken (2) när motorstativet belastas.

Montering av motor

1. Kontrollera att motorstativet är korrekt monterat och känns stabilt.
2. Justera in de fyra fästarmarna så att de passar mot monteringshålen i motorn. Dessa är vanligtvis växellådans fastsättningspunkter.
3. Sätt fast motorn med skruvar som klarar belastningen.
4. Innan skruvarna för fästarmarna dras åt ska motorns tyngdpunktsläge i höjdled justeras så nära motorstativets vridpunkt som möjligt för att göra det enklare att rotera motorn.
5. Spänn därefter skruvarna till fästarmarna och monteringspunkterna mot motorn.
6. Rotera motorn genom att vrida på veven (32). Tack vare snäckväxeln kan motorn roteras fritt utan behov av låsning.

Hopfällning

• Dra ut bultarna (23).
• Fäll ner stödet (5).
  • Fäll ner den lodräta balken (2).

SKÖTSEL & FÖRVARING

• Smörj rörliga delar regelbundet.
• Smörj smörjnipplarna (16, 17) regelbundet med fettspruta.
• Torka av stativet med en lätt fuktad trasa.
• Kontrollera att skruvar och hjul sitter fast ordentligt.
• Förvara stativet i ett torrt utrymme.

DelNamAntal
01 Bakre tvärbalk 1
02 Lodrätt balk 1
03 Mittbalk 1
04 Främre tvärbalk 1
05 Stöd 1
15 Snäckväxel 1
16Smörjnippel 1
17Smörjnippel 1
18 Hjul 2
19 Lärkhjul	2
23 Bult ∅12	3
24 Bricka ∅12	9
25 R-sprint 3
26	Skruv M12x70	2
27	Fjäderbricka ∅12	2
28	Mutter M12	6
30 Skruv M12x65	4
31	Stor bricka	4
32	Vev	1
33 Skruv M8x16	8
34	Skruv M10x60	4
35	Bricka ∅10	4
36	Fjäderbricka ∅10	4
37 Mutter ∅10	4
38	Skruv M8x65	2
39	Bricka ∅8	10
40	Fjäderbricka ∅8	10
41	Mutter M8	10
42 Insexskruv	3

MOTORSTATIV MED SNEKKEGIR
