89-485 - Système de drainage de toiture Biltema - Gratis bruksanvisning och manual

Produkttyp	Takavvattningssystem (Rännkit)
Varumärke	Biltema
Modell	89-485
Material	Galvaniserat stål eller aluminium (metall)
Avstånd mellan rännkrokar	60 cm intervall
Rännlutning	3-5 mm per meter mot stupröret
Max taklängd per stuprör	10 m (för enkelt stuprör; längre tak kräver stuprör i båda ändar)
Justerbart krokvinkelintervall	Cirka 14° till 38° (beroende på takfotens bredd)
Ingående komponenter	Rännkrokar, rännutlopp, rännändar, rännor, rännskarv, rörböjar, mellanrör, rörhållare, justerbara rännkrokar
Verktyg som krävs (ingår ej)	Tumstock, penna, bågfil, tång, skruvmejsel, metalltätning, snöre eller bockningsspak
Installationsmetod	Gör-det-själv-montering på takfot eller vindskiva; krokar bockade till lutning; rännor klipps och tätas
Underhåll	Regelbunden rengöring av rännor och stuprör; kontrollera tätning och dra åt skarvar årligen
Säkerhetsanmärkningar	Använd inte vinkelslip; använd endast bågfil. Bär handskar vid hantering av metallkanter.
Garanti	Standard Biltema-garanti (se butik eller manual för detaljer)

Vanliga frågor - 89-485 Biltema

Vilka verktyg behövs för att installera Biltema 89-485 takavvattningssystem?

Du behöver en tumstock, penna, bågfil (aldrig vinkelslip), tång, skruvmejsel, metalltätning och eventuellt ett snöre eller bockningsspak för justering.

Hur långt ifrån varandra ska rännkrokarna placeras?

Rännkrokarna ska placeras med 60 cm mellanrum, där första och sista kroken är cirka 10 cm från rännans ändar.

Vilken lutning ska rännan ha?

Rännan ska ha en lutning på 3-5 mm per meter mot stupröret för att säkerställa korrekt vattenflöde.

Kan jag installera systemet på ett tak längre än 10 m?

Ja, för tak längre än 10 m, installera ett stuprör i båda ändar med en högpunkt i mitten så att vattnet rinner åt båda hållen.

Hur justerar jag rännkroken för olika takvinklar?

Använd den justerbara rännkroken (avsnitt 9). Skjut låsplattan in i rätt spår och bocka den för att låsa vinkeln. Kontrollera att krokens framkant är 25-30 mm under bakkanten horisontellt.

Hur fäster jag rännändstycket?

Applicera en sträng metalltätning inuti rännändan, vrid in den i rännan, tryck ner och knacka den på plats. Valfritt: bryt av den oanvända metallkanten vid skåran.

Vad är maxavståndet mellan rörhållare (stuprörsfästen)?

Rörhållare ska installeras med högst 2 m mellanrum för att hålla stupröret säkert.

Hur ansluter jag stupröret till ett underjordiskt avlopp?

Använd en brunnsmuff (1) och brunn (2) ansluten till ett förlängningsrör (3) som glider in i brunnen. Alternativt, använd en skoförbindning för att leda vattnet ner i marken eller en regntunna.

Är rännskarven väderbeständig?

Ja, rännskarven har en krokig bakkant och en främre klämma som låses med en liten tunga. Se till att den monteras rakt och i kontakt med rännorna för en vattentät tätning.

Kan jag måla rännsystemet?

Manualen specificerar inte målning, men du kan använda metallkompatibel färg om så önskas. Se till att ytan är ren och torr innan målning.

BRUKSANVISNING 89-485 Biltema

Denna guide hjälper dig att montera våra produkter snabbt och problemfritt. Du behöver följande verktyg för monteringen: Tumstock, penna, papper, bågfi l, tång, skruvdragare, fogmassa för plåt och ev. ett snöre eller en krokbockare som fi nns hos din återförsäljare.

Läs igenom hela monteringsanvisningen i lugn och ro innan du påbörjar själva monteringen, många moment går att göra redan på marken innan du monterar detaljerna på byggnaden.

OBS! Använd aldrig vinkelslip.

1. RÄNNKROK

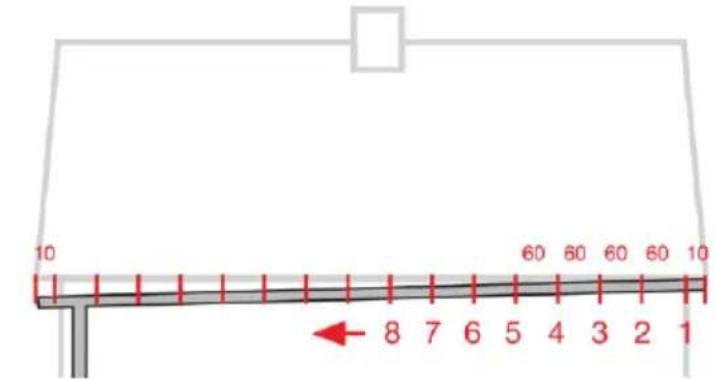

Rännkrokarna som håller uppe hängrännan fästs på takfoten med 60 cm mellanrum. Den första och sista kroken fästs 10 cm från rännans ändar (Bild A).

Bild A

Hängrännans lutning

Rännans lutning ska vara 3–5 mm per meter. Om takfoten inte är horisontell måste du ta hänsyn till det när du mäter ut rännans lutning (Bild B). Rännan ska luta mot stupröret/stuprören. Rännkrokarna bockas i ökande längd för att ge rännan rätt lutning.

Innan du bockar den första rännkroken måste du ta reda på takets lutning. Det gör du enkelt med en tumstock. Lägg den utfällda tumstocken över takkanten. Böj ned den utskjutande halvan till vertikalt läge (Bild B). Vinkeln du får ritar du av på ett papper. Takets linje förlänger du på andra sidan av den vertikala linjen (Bild C). Lägg en rännkrok på pappret med ryggen mot den vertikala linjen.

Passa in kroken så att dess spets är min. 30 mm under den förlängda taklinjen. Den punkt där taklinjen skär krokens rygg är det första bockmärket, 0-punkten (Bild C).

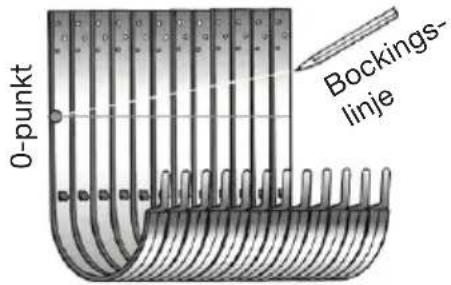

Lägg de andra rännkrokarna bredvid rännkroken med 0-punktsmärket (Bild D). Dra ett horisontellt streck från 0-punkten på första kroken till den sista kroken. Den sista krokens bockpunkt ska vara 3–5 mm x antal meter ränna ovanför 0-punktsstrecket (för en ränna på 8 meter blir det alltså 24–40 mm över 0-punkten). En krokbockare kan med fördel användas till detta arbete.

1 2 3 4 5 6 7 8 etc.

Bild D

Rännkrokar för takfotsbräda

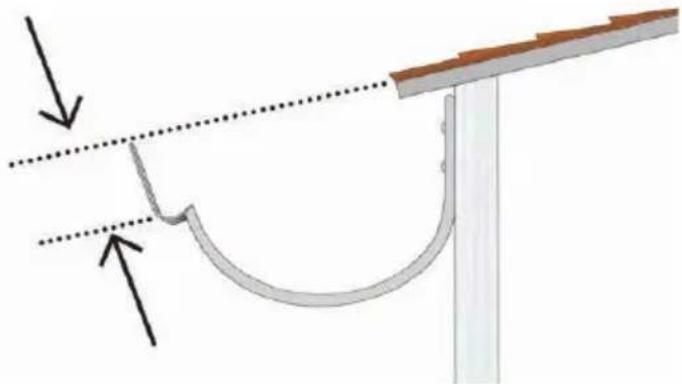

Har taket en vertikal takfotsbräda använder du enklast en kort krok eller kompaktkrok som skruvas direkt i brädan (Bild E). Lutar takfotsbrädan kan ställbara krokar användas. Se 9. Ställbar rännkrok.

Montera den första kroken så att dess spets är min. 30 mm under den förlängda taklinjen (Bild E). Fäst ett snöre vid rännkroken och fäst den andra änden där stupröret ska sitta. Använd vattenpass och se till att lutningen blir 3–5 mm per meter. Montera resterande krokar efter snöret.

Är taket längre än 10 meter behövs ett stuprör i var ända av hängrännan. Då ska rännan vara högst på mitten och falla ut mot stuprören (Bild F).

2. OMVIKNINGSKUPA

Innan du monterar hängrännan i de uppsatta rännkrokarna förbereder och monterar du omvikningskupan redan på marken.

Märk ut hur långt från hängrännans kant stupröret ska sitta. Såga två sneda snitt så du får en öppning på cirka 10 cm (Bild G). Vik ned kanterna för bästa avrinning (Bild H). Stick in den vikta kanten på omviknings-kupan i rännans vulst. Pressa kupan mot rännan och lås fast den med baksidans öron (Bild I & J).

Ränngaveln monterar du enklast innan du har satt upp rännan. Lägg en sträng fogmassa för plåt i rännan (Bild K). Vrid in gaveln i rännans vulst och skjut in gaveln ca 15 mm från rännans ände. Tryck sedan ner gaveln i rännan och se till att baksidan på gavelns svep styrs in under rännans bakkant. Slå därefter fast gaveln med handen (Bild L) och ta bort överfl ödig fogmassa. Den vulstkant som inte behövs kan du vika bort i den befi ntliga brottanvisningen (Bild M).

Lägg i rännan i kroken så att baksidan ligger under den lilla nabben i krokens bakkant. Pressa ner rännan i kroken och fi xera genom att vika krokens främre bleck över rännans vulst (Bild N).

För att skarva rännorna hakar du först rännskarvens bakkant om rännorna. Se till att rännskarvens bak- kant ligger mot rännorna medan du lägger skarvens frambygel över rännvulsten och pressar ner den. Därefter låses den fast med "tungan" (Bild O).

Det är viktigt att inte snedställa rännskarven utan att den monteras i rät vinkel mot rännan.

Montera en rörvinkel på omvikningskupan. Mät avståndet mellan rörvinklarnas ändar (Bild P). Kapa mellanstycket cirka 12 cm längre än avståndet mellan rörvinklarna. Mellanstycket sticks in i den nedre rörvinkeln och träs på den övre rörvinkeln. Montera sedan stupröret (krympningen på röret används endast då stupröret skarvas ihop) (Bild Q).

Rörsvepet monteras på väggen strax under stup- rörets böj (Bild R). Svepen monteras med högst två meters mellanrum, vertikalt under varandra. Använd skruv om svepen monteras i trä eller skruv och plugg vid montering i betong eller tegel. När svepen är fästa i väggen kan stupröret monteras på plats. Tryck ihop svepet om röret och lås det med låskilen. Använd en gummiklubba eller en träbit för att slå kilen på plats (Bild S).

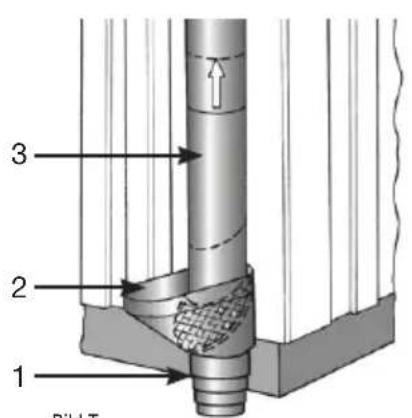

Ska stupröret anslutas till markavloppet används lämpligen en muff till renstratt (1) och en renstratt (2). Stupröret förses med ett påskjutsrör (3) som ligger utanpå stupröret och förs ned i renstratten för ett snyggt montage (Bild T). För att leda ut vattnet på marken används en utkastare som monteras direkt på stupröret (Bild U). Om regnvatten ska samlas upp kan en fällbar utkastare samt till exempel en brunnsutkastare för anslutning till markavlopp monteras (Bild V).

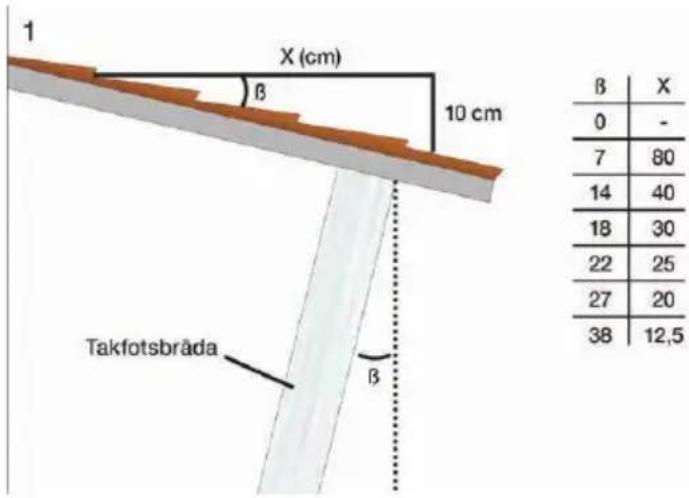

1. Ta reda på ungefärlig lutning på taket/takfotsbrädan (t.ex. om sträckan X är 40 cm så är taklutningen 14°).
2. Ställ in önskad vinkel genom att sticka in låsblecket i rätt spår på kroken.
3. Vik in låsblecket för att låsa kroken i önskad vinkel. Tryck ner blecket ordentligt, vid behov använd lämpligt verktyg (exempelvis tång).
4. Kontrollera gärna inställd vinkel innan övriga krokar ställs in. Krokens framkant bör i horisontalplanet ligga cirka 25–30 mm under bakkantens nabb, måttet b.
5. När alla krokarna är inställda på önskad vinkel skruvas de upp med en horisontell lutning på cirka 3–5 mm/m mot stupröret (se även 1. Rännkrok).

3
