BRUKSANVISNING 15-812 Biltema

Denna bruksanvisning och dess säkerhetsföreskrifter ska läsas innan produkten tas i bruk. Var särskilt uppmärksam på följande signalord:

FARA – Indikerar en risk som med stor sannolikhet resulterar i dödsfall eller allvarlig personskada om den inte undviks.

WARNING – Indikerar en risk som sannolikt resulterar i dödsfall eller allvarlig personskada om den inte undviks.

FÖRSIKTIGHET – Indikerar en risk som resulterar i en mindre eller måttlig personskada om den inte undviks.

Spara bruksanvisningen på en säker plats och låt den medfölja produkten vid en eventuell försäljning. Med reservation för att bilder och beskrivningar inte är identiska med produkten.

2. ANVÄNDNINGSOMRÅDE

2.1 Avsedd användning

Denna domkraft får användas för lyftning av bilar och maskiner i verkstäder och garage på ett plant och hårt underlag, enligt instruktionerna i denna manual.

2.2 Förutsägbar felaktig användning

Domkraften används för pallning, utan erforderligt stöd i form av pallbockar eller dylikt. Felaktig användning kan resultera i olyckor eller materialskada.

3. SÄKERHET

3.1 Märkning

Här följer en förklaring av symboler och texter på produkten.

Symbol/Text Innebörd

ehåller viktiga säker- hetsföreskrifter och instruktioner som operatören måste läsa före användning.

3.2 Säkerhetsföreskrifter

- Läs och förstå manualen och säkerhetsföreskrifterna före användning, annars fi nns risk för allvarliga olyckor eller materialskada.

- Inspektera och testa domkraften före användning. Använd aldrig en domkraft som läcker luft eller inte fungerar optimalt.

- Produkten får inte modifi eras.

- Använd ej produkten i extrema klimat där starkt solljus, hög värme, frost och vind kan påverka produktens material såväl som arbetets säkerhet.

- Lyft ej människor eller djur.

- Se till lyftsadelns centrum hamnar rakt under den del på bilen som är avsedd för lyftning.

- Placera alltid godkända pallbockar under en bil som lyfts upp med domkraft.

- Belasta aldrig domkraften med en last som väger mer än angiven kapacitet. Domkraften kan då gå sönder.

- Domkraften ska endast användas på hårt och plant underlag.

- Se till att lasten är centrerad på domkraftens sadel.

- Håll händer och fötter borta från rörliga delar och området under en upplyft last.

Användning och skötsel av tryckluft

- Kontrollera att alla skydd sitter på plats och är i god funktion.

- Kontrollera att alla delar, särskilt de rörliga, är hela och sitter korrekt monterade.

- Använd ej en defekt domkraft. Lämna in den till en auktoriserad serviceverkstad för reparation.

- Använd endast rekommenderade tillbehör och reservdelar.

- Använd endast domkraften för avsett användningsområde.

- Överskrid inte domkraftens kapacitet.

- Lämna aldrig domkraften obevakad då lufttillförseln (tryckluftslangen) är ansluten.

- Rengör domkraften efter användning och serva den regelbundet.

- Använd rekommenderat arbetstryck. Överskrid aldrig domkraftens maximalt tillåtna tryck.

- Kontrollera att tryckluftslangen är hel före anslutning och håll den borta från värme och vassa kanter.

- Kontrollera att alla anslutningar i tryckluftssystemet är täta.

- Lyft eller bär aldrig domkraften i tryckluftslangen.

- Följ kompressorns skötselinstruktioner och dränera dess lufttank dagligen.

1. TEKNISKA DATA

Art.nr. 15-812
Min höjd 135 mm
Max höjd 385 mm
Max kapacitet 2000 kg
Rekommenderat arbetstryck	6–8 bar
Max arbetstryck 8 bar
Användningstemperatur -20	^ till +30 ^

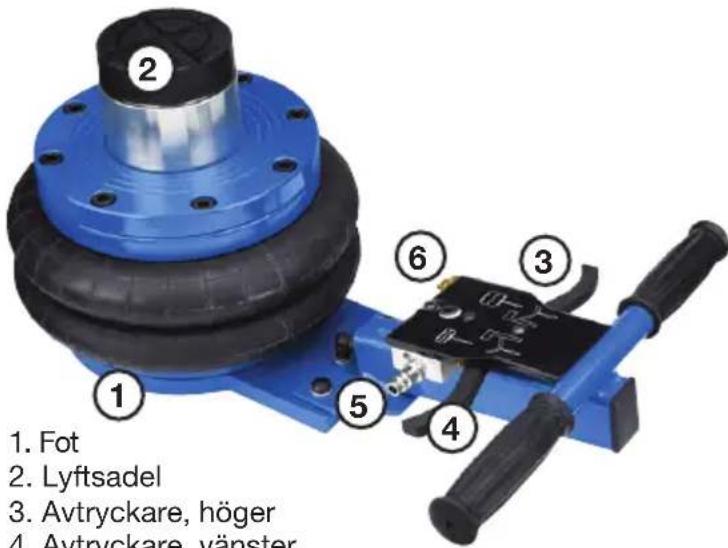

1. PRODUKTENS DELAR


1. Fot
2. Lyftsadel
3. Avtryckare, höger
4. Avtryckare, vänster
5. Tryckluftsanslutning
6. Säkerhetsventil

6. FÖRPACKNINGENS INNEHÅLL

1 st. domkraft

1 st. lyftadapter

7. ÅTGÄRDER FÖRE ANVÄNDNING

Kontrollåtgärder

• Inspektera hela domkraften visuellt för läckage, sprickor eller saknade delar.
• Anslut tryckluft och fyll på luft. Lyssna efter läckage och identifi era var ett eventuellt läckage sitter.
  • Prova att höja och sänka domkraften.
• Är domkraften inte i funktionsdugligt skick ska den kasseras eller lagas.

8. ANVÄNDNING

FARA! RISK FÖR KROSSKADA. ANVÄND ALLTID PALLBOCKAR ELLER MOTSVARANDE OM DU SKA VISTAS UNDER ETT UPPHÖJT FORDON.

Lyftning

1. Anslut tryckluft.
2. Placera stoppklossar framför och bakom det hjul som är diagonalt längst från det som ska bytas
3. Ta reda på var bilens lyftpunkter sitter, se bilens handbok.
4. Tryck in höger avtryckare tills lyftsadeln får kontakt med bilen, kontrollera att lyftsadelns centrum hamnat rakt på lyftpunkten.
5. Fortsätt höjningen tills bilen har önskad höjd och ställ pallbockar under bilen. Sänk sedan domkraften något så att bilen vilar på både domkraft och pallbockar.

Sänkning

1. Hissa upp domkraften så att pallbockarna går att plocka bort.
2. Innan domkraften försiktigt börjar sänkas, kontrollera så att inga andra hinder fi nns under bilen.
3. Tryck in vänster avtryckare för att sänka.

9. SKÖTSEL

WARNING! RISK FÖR OAVSIKTLIGT START. DOM-KRAFTEN FÅR EJ VARA ANSLUTEN TILL LUFT-TILLFÖRSELN VID UNDERHÅLL!

9.1 Vårdpunkter

Lufbälgar

- Inspektera bälgarna visuellt och fyll på lyft och lyssna efter läckage. Byt bälgarna om de inte är optimalt skick.

Rostskydd

• Säkerställ att domkraften inte börjat rosta.
• Rengör vid behov och torka med blöt trasa.
• När du inte använder domkraften, se till att lyftsadeln alltid befi nner sig i bottenläget.

Smörjning

• Alla rörliga delar ska smörjas vid behov.
• Vid sporadisk användning, smörj var sjätte månad.
• Vid kontinuerlig användning, smörj varje månad.

9.2 Felsökning

Fel Orsak Åtgård
Verktyget tappar snabbt kraft och fart	1. Tryckfall pga. för lång och underdimensionerad trycklufts-slang.2. För liten kom-pressor.	1. Korta av och/eller byt tryckluftslangen till en med större innerdiameter.2. Byt till större kompressor eller avvakta med arbetet tills kompressorn arbetat upp ett högre tryck.

10. FÖRVARING & TRANSPORT

När du inte använder domkraften, se till att lyftsadeln alltid befi nner sig i bottenläget. Förvara domkraften i ett torrt utrymme utom räckhåll för barn.

11. AVFALLSHANTERING

Återvinn oönskat material i stället för att slänga det bland hushållssoporna. Sortera alla maskiner, tillbehör och förpackningsmaterial och lämna dem till en återvinningscentral så att de där kan kasseras på ett miljövänligt sätt.

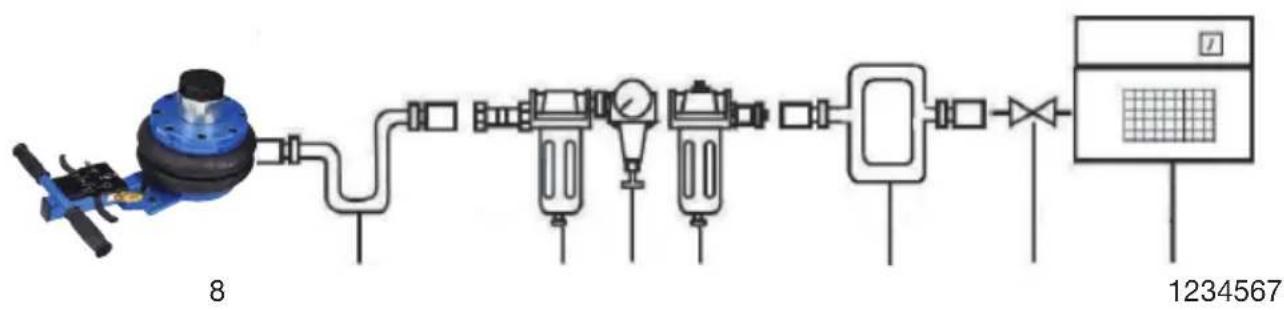

12. APPENDIX

1. Kompressor - Följ skötselanvisningar och dränera lufttanken dagligen.
2. Avstängningsventil
3. Tryckluftsledning - För att kompensera för tryckfall i långa tryckluftsledningar över 8 meter kan trycket ökas.
4. Vattenavskiljare - Tryckluft innehåller fukt och andra föroreningar som kan medföra rost och/ eller ökat slitage. Vatten kondenseras i trycklufts- slangar.
5. Tryckregulator- För högt tryck kan skada verktyget och förkorta dess livslängd. Reglera arbetstrycket så nära tryckluftsverktyget som möjligt.
6. Dimsmörjare - Smörjer tryckluftsverktyget korrekt för optimal livslängd.
7. Tryckluftsslang
8. Tryckluftsverktyg
