Produkttyp	Takrännssystem
Varumärke	Biltema
Modell	89-494
Material	Galvaniserat stål
Färg	Galvaniserad metallic
Rännlutning	3-5 mm per meter
Krokavstånd	60 cm intervall
Max rännlängd utan andra stuprör	10 m
Minsta krokavstånd under taklinjen	30 mm
Rörklammeravstånd	Max 2 m
Rännutloppets öppningsstorlek	Ca 10 cm
Nödvändiga verktyg	Tumstock, penna, bågfil, tång, skruvmejsel, fogmassa
Varning för skärverktyg	Använd inte vinkelslip
Justerbar rännkrok	Ja, vinkeljusterbar med fästplatta
Tätningsmedel krävs	Metalfogmassa
Anslutningsalternativ för dränering	Markdränering eller regntunna
CE-märkning	Ja
Manualens språk	EN, DA, FI, SV (andra tillgängliga via e-post)

Vanliga frågor - 89-494 Biltema

Vilka verktyg behövs för installation?

Du behöver en tumstock, penna, papper, bågfil, tång, skruvmejsel och metalfogmassa. Ett vattenpass rekommenderas också för att kontrollera lutningen.

Vilken lutning rekommenderas för rännorna?

Rännan ska ha en lutning på 3-5 mm per meter mot stupröret. Justera krokens böjning därefter.

Hur långt ifrån varandra ska rännkrokarna placeras?

Rännkrokarna ska placeras med 60 cm intervall längs takfotsbrädan.

Kan jag använda en vinkelslip för att kapa rännorna?

Nej, använd aldrig en vinkelslip. Använd en bågfil för att kapa rännor och rör.

Hur justerar jag rännkroken för olika taklutningar?

Använd den justerbara rännkroken. Skjut fästplattan i rätt spår för att ställa in vinkeln, tryck sedan ner ordentligt för att låsa.

Vad är den maximala rännlängden innan ett andra stuprör behövs?

Om rännan är längre än 10 meter behöver du ett stuprör i varje ände med högsta punkten i mitten.

Hur fäster jag rännändan?

Applicera en sträng metalltätning inuti rännändan, vrid den på plats, tryck ner tills den klickar och knacka försiktigt. Ta bort överskott av tätningsmedel.

Hur ansluter jag stupröret till markdränering?

Montera en avloppsslanghylsa och avloppsfälla, för sedan in ett förlängningsrör i stupröret och ner till fällan.

Hur fäster jag rörklammer?

Fäst rörklammer på väggen med skruvar (trä) eller pluggar och skruvar (murverk). Avståndet mellan dem får vara högst 2 meter. Slå in kilarna med en gummihammare.

Vad ska jag göra om takfotsbrädan inte är horisontell?

Kompensera genom att justera lutningen på rännkrokarna. Använd ett vattenpass för att kontrollera och böj krokarna för att uppnå en konstant lutning på 3-5 mm/m.

BRUKSANVISNING 89-494 Biltema

Denna guide hjälper dig att montera våra produkter snabbt och problemfritt. Du behöver följande verktyg för monteringen: Tumstock, penna, papper, bågfi l, tång, skruvdragare, fogmassa för plåt och ev. ett snöre eller en krokbockare som fi nns hos din återförsäljare.

Läs igenom hela monteringsanvisningen i lugn och ro innan du påbörjar själva monteringen, många moment går att göra redan på marken innan du monterar detaljerna på byggnaden.

OBS! Använd aldrig vinkelslip.

1. RÄNNKROK

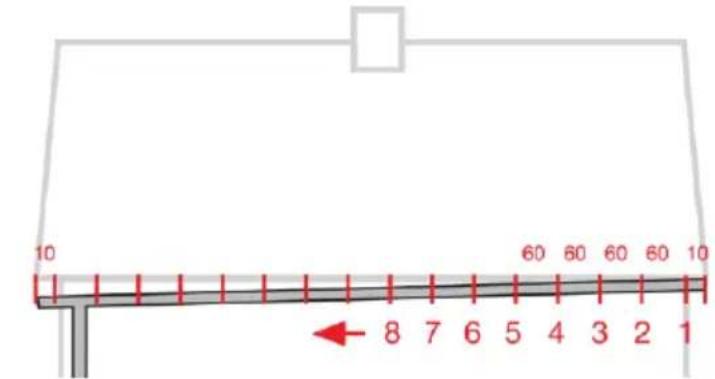

Rännkrokarna som håller uppe hängrännan fästs på takfoten med 60 cm mellanrum. Den första och sista kroken fästs 10 cm från rännans ändar (Bild A).

Bild A

Hängrännans lutning

Rännans lutning ska vara 3–5 mm per meter. Om takfoten inte är horisontell måste du ta hänsyn till det när du mäter ut rännans lutning (Bild B). Rännan ska luta mot stupröret/stuprören. Rännkrokarna bockas i ökande längd för att ge rännan rätt lutning.

Innan du bockar den första rännkroken måste du ta reda på takets lutning. Det gör du enkelt med en tumstock. Lägg den utfällda tumstocken över takkanten. Böj ned den utskjutande halvan till vertikalt läge (Bild B). Vinkeln du får ritar du av på ett papper. Takets linje förlänger du på andra sidan av den vertikala linjen (Bild C). Lägg en rännkrok på pappret med ryggen mot den vertikala linjen.

Passa in kroken så att dess spets är min. 30 mm under den förlängda taklinjen. Den punkt där taklinjen skär krokens rygg är det första bockmärket, 0-punkten (Bild C).

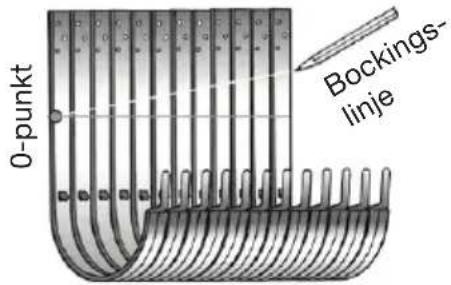

Lägg de andra rännkrokarna bredvid rännkroken med 0-punktsmärket (Bild D). Dra ett horisontellt streck från 0-punkten på första kroken till den sista kroken. Den sista krokens bockpunkt ska vara 3–5 mm x antal meter ränna ovanför 0-punktsstrecket (för en ränna på 8 meter blir det alltså 24–40 mm över 0-punkten). En krokbockare kan med fördel användas till detta arbete.

1 2 3 4 5 6 7 8 etc.

Bild D

Rännkrokar för takfotsbräda

Har taket en vertikal takfotsbräda använder du enklast en kort krok eller kompaktkrok som skruvas direkt i brädan (Bild E). Lutar takfotsbrädan kan ställbara krokar användas. Se 9. Ställbar rännkrok.

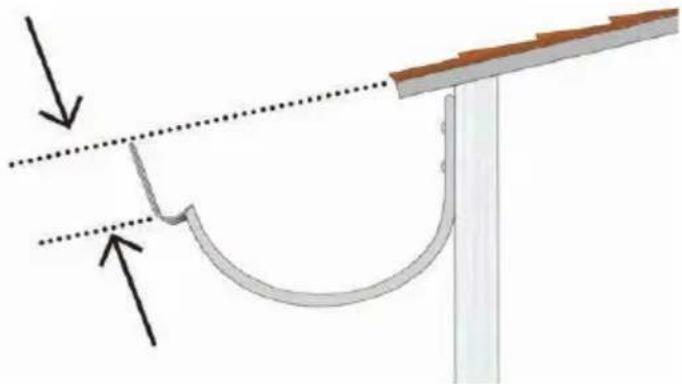

Montera den första kroken så att dess spets är min. 30 mm under den förlängda taklinjen (Bild E). Fäst ett snöre vid rännkroken och fäst den andra änden där stupröret ska sitta. Använd vattenpass och se till att lutningen blir 3–5 mm per meter. Montera resterande krokar efter snöret.

Är taket längre än 10 meter behövs ett stuprör i var ända av hängrännan. Då ska rännan vara högst på mitten och falla ut mot stuprören (Bild F).

2. OMVIKNINGSKUPA

Innan du monterar hängrännan i de uppsatta rännkrokarna förbereder och monterar du omvikningskupan redan på marken.

Märk ut hur långt från hängrännans kant stupröret ska sitta. Såga två sneda snitt så du får en öppning på cirka 10 cm (Bild G). Vik ned kanterna för bästa avrinning (Bild H). Stick in den vikta kanten på omviknings-kupan i rännans vulst. Pressa kupan mot rännan och lås fast den med baksidans öron (Bild I & J).

Ränngaveln monterar du enklast innan du har satt upp rännan. Lägg en sträng fogmassa för plåt i rännan (Bild K). Vrid in gaveln i rännans vulst och skjut in gaveln ca 15 mm från rännans ände. Tryck sedan ner gaveln i rännan och se till att baksidan på gavelns svep styrs in under rännans bakkant. Slå därefter fast gaveln med handen (Bild L) och ta bort överfl ödig fogmassa. Den vulstkant som inte behövs kan du vika bort i den befi ntliga brottanvisningen (Bild M).

Lägg i rännan i kroken så att baksidan ligger under den lilla nabben i krokens bakkant. Pressa ner rännan i kroken och fi xera genom att vika krokens främre bleck över rännans vulst (Bild N).

För att skarva rännorna hakar du först rännskarvens bakkant om rännorna. Se till att rännskarvens bak- kant ligger mot rännorna medan du lägger skarvens frambygel över rännvulsten och pressar ner den. Därefter låses den fast med "tungan" (Bild O).

Det är viktigt att inte snedställa rännskarven utan att den monteras i rät vinkel mot rännan.

Montera en rörvinkel på omvikningskupan. Mät avståndet mellan rörvinklarnas ändar (Bild P). Kapa mellanstycket cirka 12 cm längre än avståndet mellan rörvinklarna. Mellanstycket sticks in i den nedre rörvinkeln och träs på den övre rörvinkeln. Montera sedan stupröret (krympningen på röret används endast då stupröret skarvas ihop) (Bild Q).

Rörsvepet monteras på väggen strax under stup- rörets böj (Bild R). Svepen monteras med högst två meters mellanrum, vertikalt under varandra. Använd skruv om svepen monteras i trä eller skruv och plugg vid montering i betong eller tegel. När svepen är fästa i väggen kan stupröret monteras på plats. Tryck ihop svepet om röret och lås det med låskilen. Använd en gummiklubba eller en träbit för att slå kilen på plats (Bild S).

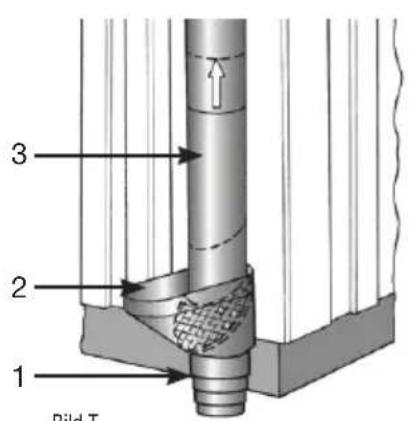

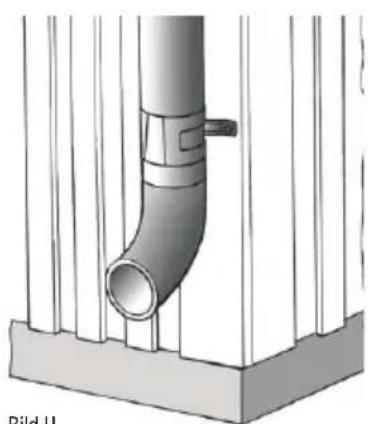

Ska stupröret anslutas till markavloppet används lämpligen en muff till renstratt (1) och en renstratt (2). Stupröret förses med ett påskjutsrör (3) som ligger utanpå stupröret och förs ned i renstratten för ett snyggt montage (Bild T). För att leda ut vattnet på marken används en utkastare som monteras direkt på stupröret (Bild U). Om regnvatten ska samlas upp kan en fällbar utkastare samt till exempel en brunnsutkastare för anslutning till markavlopp monteras (Bild V).

Bild T

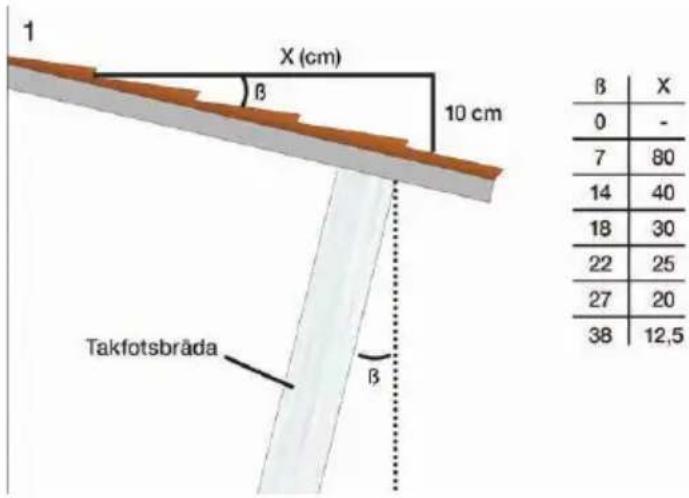

1. Ta reda på ungefärlig lutning på taket/takfotsbrädan (t.ex. om sträckan X är 40 cm så är taklutningen 14°).
2. Ställ in önskad vinkel genom att sticka in låsblecket i rätt spår på kroken.
3. Vik in låsblecket för att låsa kroken i önskad vinkel. Tryck ner blecket ordentligt, vid behov använd lämpligt verktyg (exempelvis tång).
4. Kontrollera gärna inställd vinkel innan övriga krokar ställs in. Krokens framkant bör i horisontalplanet ligga cirka 25–30 mm under bakkantens nabb, måttet b.
5. När alla krokarna är inställda på önskad vinkel skruvas de upp med en horisontell lutning på cirka 3–5 mm/m mot stupröret (se även 1. Rännkrok).
