BRUKSANVISNING 45-6077 Biltema

Denna manual innehåller viktig information om hur produkten används samt eventuella säkerhetsrisker. Användaren uppmanas att läsa manualen före användning. Vi reserverar oss för att illustrationer och beskrivningar av enstaka detaljer inte alltid stämmer helt överens med produkten. Spara manualen för framtida bruk.

ANVÄNDNINGSOMRÅDE

Denna produkt är avsedd att användas som stege till ovanmarkspooler under pågående bad. Så snart badet är avslutat ska stegen ställas om till säkerhetsläget.

MÄRKNING

Manual medföljer och ska läsas innan användning och sparas för framtida bruk.

TEKNISKA DATA

Höjd: 107 cm

Max. belastning: ..... 150 kg

Min. temperatur: ..... -5 °C

- Barn får endast använda produkten under uppsikt av en vuxen.

SÄKERHETSINSTRUKTIONER

• Läs alltid manualen före användning och spara den för framtida bruk.
• Stegen får endast användas för avsett bruk.
• Stegen ska provgås av en vuxen innan den ställs ned i poolen.
• Efter avslutat bad, vik alltid upp stegen till säkerhetsläget så att inga obehöriga, icke simkunniga, tar sig ned i poolen.
• Stegen ska monteras enligt instruktionerna i denna manual.
• Placera stegen på ett plant och stabilt underlag.
  • Stegen är INGEN leksak.
• Kliv endast på trappstegen.
• Stegen är av metall vilket betyder att den är strömförande om den kommer i kontakt med elektricitet.
  • Maxbelastning: 150 kg.
• Kontrollera att stegen är stabil och att inga infästningar är skadade eller lösa.

DELAR

NR.	DEL		ANTAL	NR.	DEL		ANTAL
1.		Skruv, 45 mm, med bricka och kupolmutter	9 st.	9.		Böjt stegben, vänster	1 st.
2.		Skruv, 40 mm, med bricka och kupolmutter	6 st.	10.		Böjt stegben, höger	2 st.
3.		Gångled 2 st.		11.		Rakt ben 2 st.
4.		Trappsteg 6 st.		12.		Stegben, vänster 1 st.
5.		Låsklamm-er	12 st.	13		Stegben, höger 1 st.
6.		Låsspärr 1 st.		14		Vänster överdel 1 st.
7.		Botten-platta	1 st.	15		Höger överdel 1 st.
8.		Stag 2 st.

MONTERING

1. MONTERA SEKTION 1

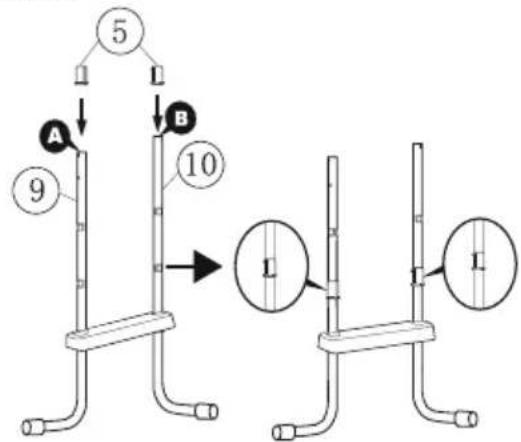

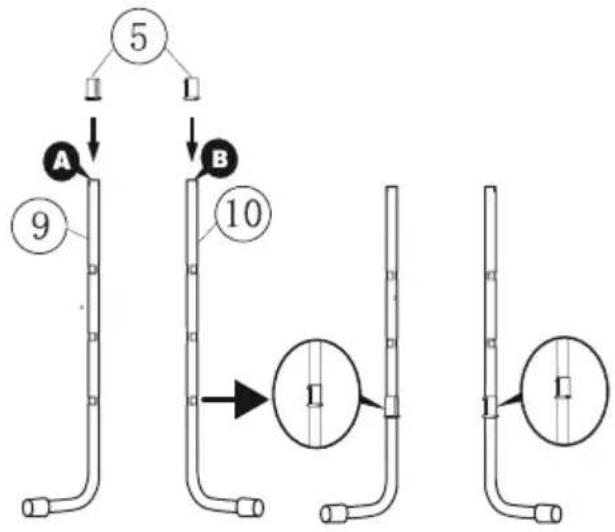

1.1 Placera nedre låsklammer

1. Placera det vänstra böjda stegebenet (9), märkt med A på ovansidan, till vänster och det högra böjda stegbenet (10), märkt med B på ovansidan, till höger.
2. Tryck fast nedre låsklammer (5) på ben A och B. Låsklammern ska placeras i urfasningen på benet med den breda sidan nedåt. Vrid låsklammern tills den klickar. Klammern är då i låst läge och går inte att vrida annat än med kraft. OBS! Den utåtstående skåran ska peka inåt stegens mitt för att trappstegen ska gå att montera.

1.2 Montera nedre trappsteg

OBS! Trappstegen är märkta med A (vänster) och B (höger). A ska därmed placeras på stegens vänstra ben och B på stegens högra ben.

1. Placera trappsteget (4) med A-märkningen vänd åt vänster på benet som är märkt med A och B-märkningen vänd åt höger på benet som är märkt med B.

A B A B

1. Tryck ned trappsteget (4) tills det ligger dikt an mot låsklammern (5). OBS! Passar skåran i trappsteget inte mot den utåtstående skåran på låsklammern så är låsklammern felmont-

erad (se stycke "Placera låsklammer" för korrekt montering).

A B

1.3 Placera mittenlåsklammer

1. Tryck fast den mellersta låsklammern (5) på ben A och B. Låsklammern ska placeras i urfasningen på benet med den breda sidan nedåt.

5 A B 9 10

1. Vrid låsklammern tills den klickar. Klammern är då i låst läge och går inte att vrida annat än med kraft. OBS! Den utåtstående skåran ska peka inåt stegens mitt för att trappstegen ska gå att montera.

1.4 Montera mittentrappsteget

OBS! Trappstegen är märkta med A (vänster) och B (höger). A ska därmed placeras på stegens vänstra ben och B på stegens högra ben.

1. Placera trappsteget (4) med A-märkningen vänd åt vänster på benet som är märkt med A och B-märkningen vänd åt höger på benet som är märkt med B.

A B A B

1. Tryck ned trappsteget tills det ligger dikt an mot låsklammern (5). OBS! Passar skåran i trappsteget inte mot den utåtstående skåran på låsklammern så är låsklammern felmonterad (se stycke "Placera låsklammer" för korrekt montering).

A B A B

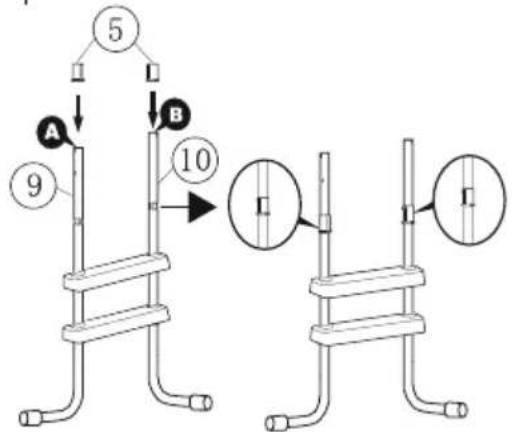

1.5 Placera övre låsklammer

1. Tryck fast den övre låsklammern (5) på ben A och B. Låsklammern ska placeras i urfasningen på benet med den breda sidan nedåt.

5 A B 9 10

1. Vrid låsklammern tills den klickar. Klammern är då i låst läge och går inte att vrida annat än med kraft. OBS! Den utåtstående skåran ska peka inåt stegens mitt för att trappstegen ska gå att montera.

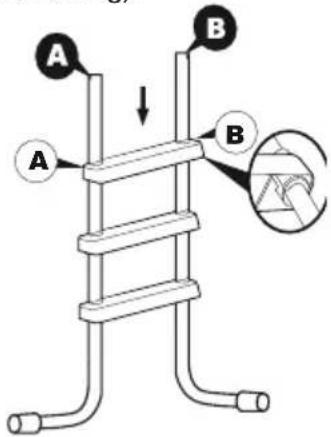

1.6 Montera övre trappsteg

OBS! Trappstegen är märkta med A (vänster) och B (höger). A ska därmed placeras på stegens vänstra ben och B på stegens högra ben.

1. Placera trappsteget (4) med A-märkningen vänd åt vänster på benet som är märkt med A och B-märkningen vänd åt höger på benet som är märkt med B.

A B A B

1. Tryck ned trappsteget tills det ligger dikt an mot låsklammern (5). OBS! Passar skåran i trappsteget inte mot den utåtstående skåran på låsklammern så är låsklammern felmonterad (se stycke "Placera låsklammer" för korrekt montering).

A B A B

2. MONTERA SEKTION 2

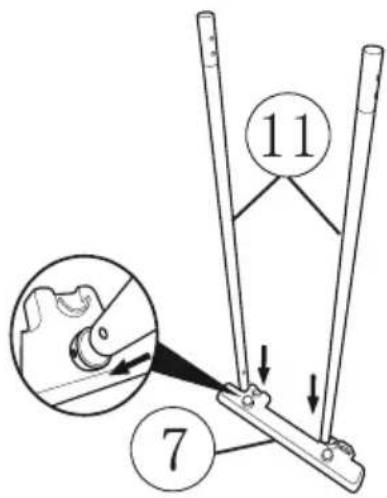

2.1 Placera ben på bottenplatta

1. Placera de två raka benen (11) på bottenplattan (7).

11 7

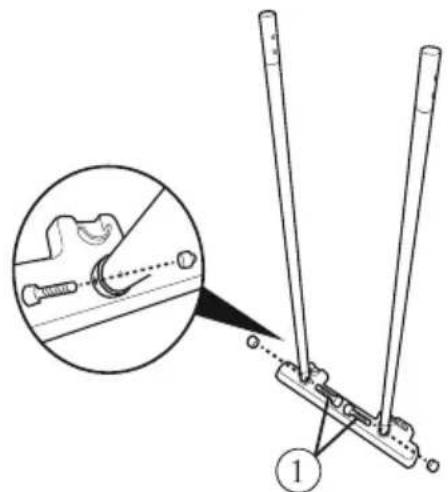

2.2 Dra fast ben på bottenplatta

1. Äntra två 45 mm skruvar (1) från insidan med kupolmuttern vänd utåt.

1. Dra fast med verktyg.

3. MONTERA SEKTION 3

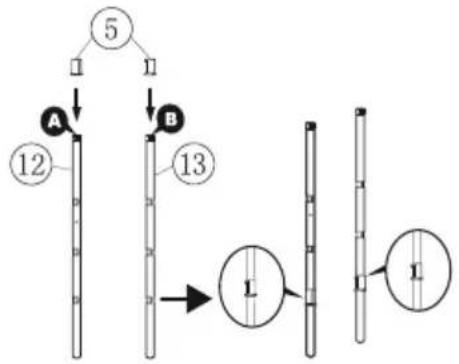

3.1 Placera nedre läsklammer

1. Placera vänster stegeben (12), märkt med A på ovansidan, till vänster och höger stegben (13), märkt med B på ovansidan, till höger.

2. Tryck fast nedre låsklammer (5) på ben A och B. Låsklammern ska placeras i urfasningen på benet med den breda sidan nedåt. Vrid låsklammern tills den klickar. Klammern är då i låst läge och går inte att vrida annat än med kraft. OBS! Den utåtstående skåran ska peka inåt stegens mitt för att trappstegen ska gå att montera.

3.2 Montera nedre trappsteg

OBS! Trappstegen är märkta med A (vänster) och B (höger). A ska därmed placeras på stegens vänstra ben och B på stegens högra ben.

1. Placera trappsteget (4) med A-märkningen vänd åt vänster på benet som är märkt med A och B-märkningen vänd åt höger på benet som är märkt med B.

A B A B

1. Tryck ned trappsteget (4) tills det ligger dikt an mot låsklammern (5). OBS! Passar skåran i trappsteget inte mot den utåtstående skåran på låsklammern så är låsklammern felmonterad (se stycke "Placera låsklammer" för korrekt montering).

A B

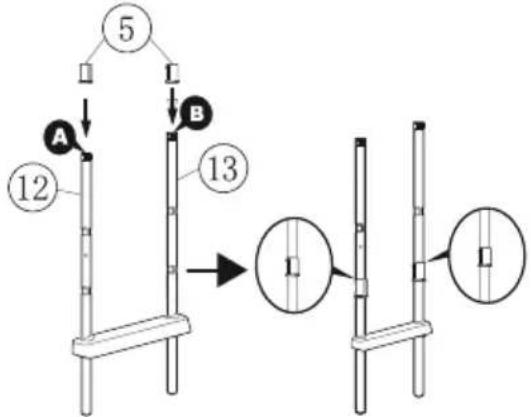

3.3 Placera mittenlåsklammer

1. Tryck fast den mellersta låsklammern (5) på ben A och B. Låsklammern ska placeras i urfasningen på benet med den breda sidan nedåt.

5 A B 12 13

1. Vrid låsklammern tills den klickar. Klammern är då i låst läge och går inte att vrida annat än med kraft. OBS! Den utåtstående skåran ska peka inåt stegens mitt för att trappstegen ska gå att montera.

3.4 Montera mittentrappsteget

OBS! Trappstegen är märkta med A (vänster) och B (höger). A ska därmed placeras på stegens vänstra ben och B på stegens högra ben.

1. Placera trappsteget (4) med A-märkningen vänd åt vänster på benet som är märkt med A och B-märkningen vänd åt höger på benet som är märkt med B.

A B A B

1. Tryck ned trappsteget tills det ligger dikt an mot låsklammern (5). OBS! Passar skåran i trappsteget inte mot den utåtstående skåran på låsklammern så är låsklammern felmonterad (se stycke "Placera låsklammer" för korrekt montering).

A B A B

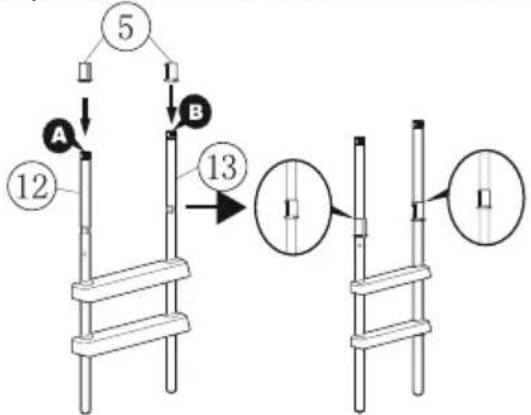

3.5 Placera övre låsklammer

1. Tryck fast den övre låsklammern (5) på ben A och B. Låsklammern ska placeras i urfasningen på benet med den breda sidan nedåt.

1. Vrid låsklammern tills den klickar. Klammern är då i låst läge och går inte att vrida annat än med kraft. OBS! Den utåtstående skåran ska peka inåt stegens mitt för att trappstegen ska gå att montera.

3.6 Montera övre trappsteg

OBS! Trappstegen är märkta med A (vänster) och B (höger). A ska därmed placeras på stegens vänstra ben och B på stegens högra ben.

1. Placera trappsteget (4) med A-märkningen vänd åt vänster på benet som är märkt med A och B-märkningen vänd åt höger på benet som är märkt med B.

A A B B

1. Tryck ned trappsteget tills det ligger dikt an mot låsklammern (5). OBS! Passar skåran i trappsteget inte mot den utåtstående skåran på låsklammern så är låsklammern felmonterad (se stycke "Placera låsklammer" för korrekt montering).

A B A B

4. MONTERA STAG PÅ ÖVERDEL

4.1 Placera stag på vänster överdel

1. Placera staget (8) på utsidan av vänster överdel (14 - märkt med C).
2. Äntra två 40 mm skruvar (2) från insidan med kupolmuttern vänd utåt.

1. Dra fast med verktyg.

4.2 Placera stag på höger överdel

1. Placera staget (8) på utsidan av höger överdel (15) – sidan med två hål i nederkanten ska vara vänd framåt.
2. Äntra två 40 mm skruvar (2) från insidan med kupolmuttern vänd utåt.

15 8 2 2 2

1. Dra fast med verktyg.

5. MONTERA ÖVERDEL PÅ STEGE

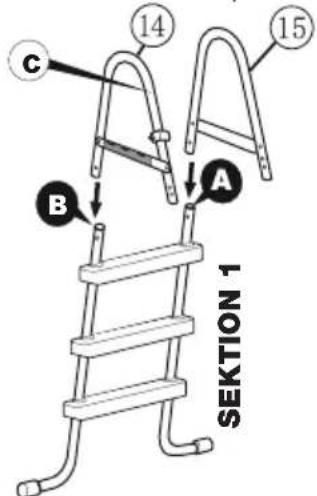

5.1 Placera överdelar på sektion 1

1. Placera vänster överdel (14), märkt C, på sektion 1:s B-stolpe.
2. Placera höger överdel (15), med staget vänt utåt, på sektion 1:s A-stolpe.

C 14 15 B A SEKTION 1

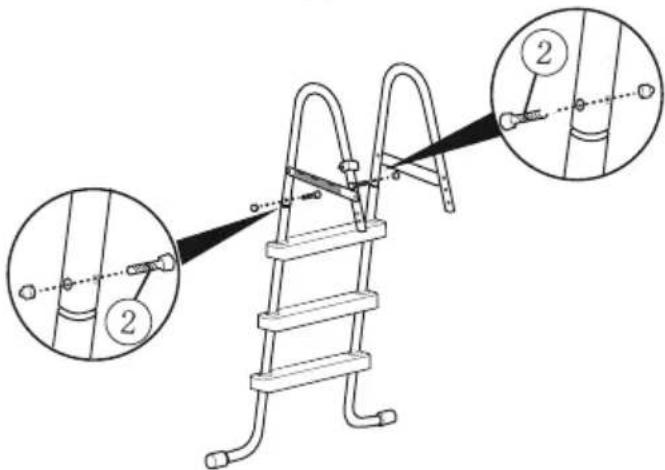

5.2 Dra fast överdelar på sektion 1

1. Äntra två 40 mm skruvar (2) från insidan med kupolmuttern vänd utåt.
2. Dra fast med verktyg.

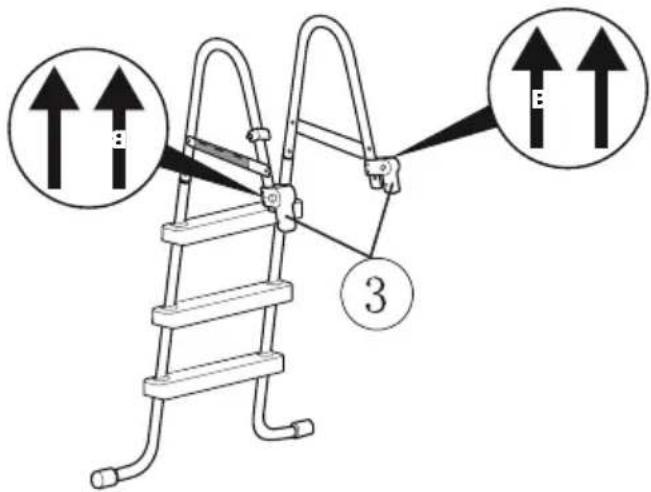

5.3 Placera gångled på överdel

1. För gånglederna (3) på plats på överdelarna med pilarna pekande uppåt. OBS! skruva ej fast gånglederna. Skruvarna ska även hålla nästa sektion på plats.

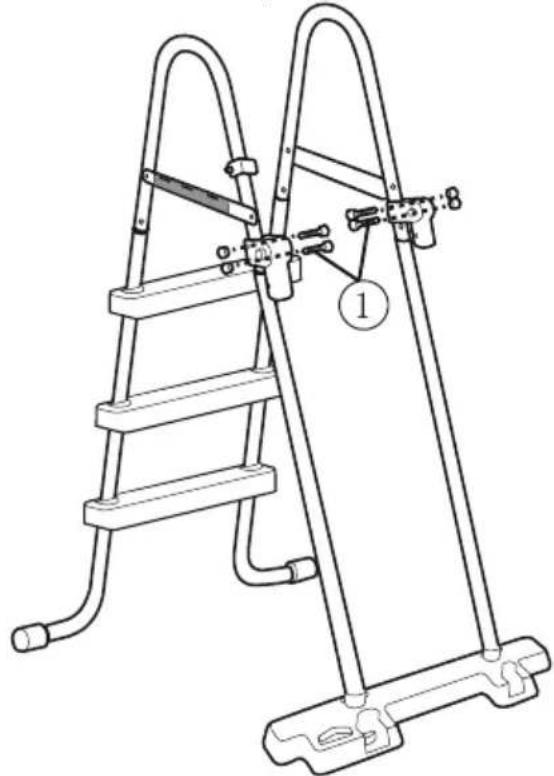

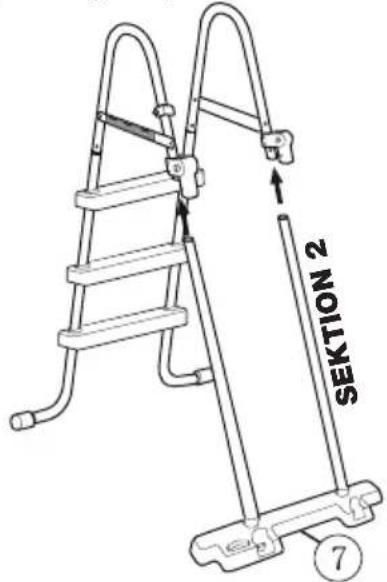

5.4 Dra fast överdelar på sektion 2

1. Anslut sektion 2 till överdel. OBS! Bottenplattans (7) låsning ska peka utåt.

SEKTION 2 7

1. Justera gånglederna (3) så att hålbilden blir rätt.
2. Äntra två 45 mm skruvar (1), på vardera sida, från insidan med kupolmuttern vänd utåt.

1. Dra fast med verktyg.

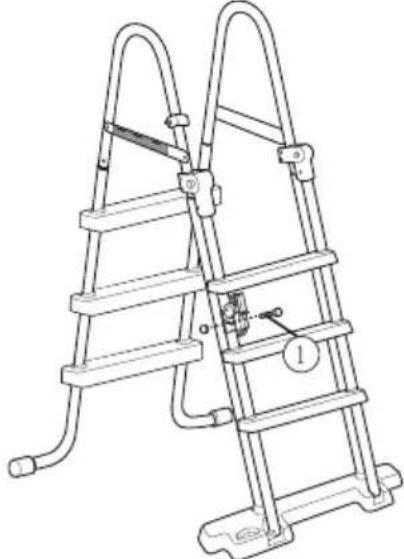

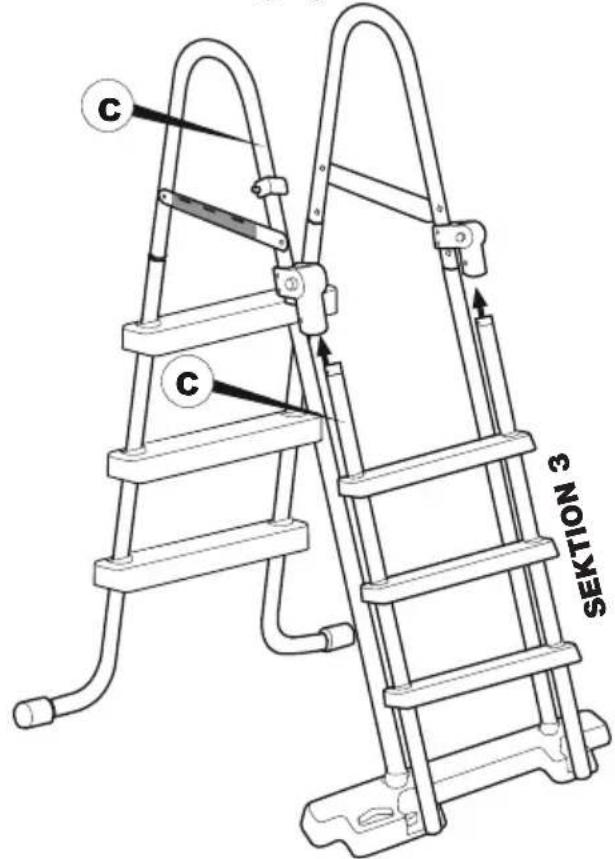

6.1 Anslut sektion 3 till gånglederna

1. Vänd sektion 3 så att C-märkningen hamnar på vänster sida.
2. För in sektion 3 i gångledernas hål.

C C SEKTION 3

1. Äntra två 45 mm skruvar (1) från insidan med kupolmuttern vänd utåt.

1. Dra fast med verktyg.

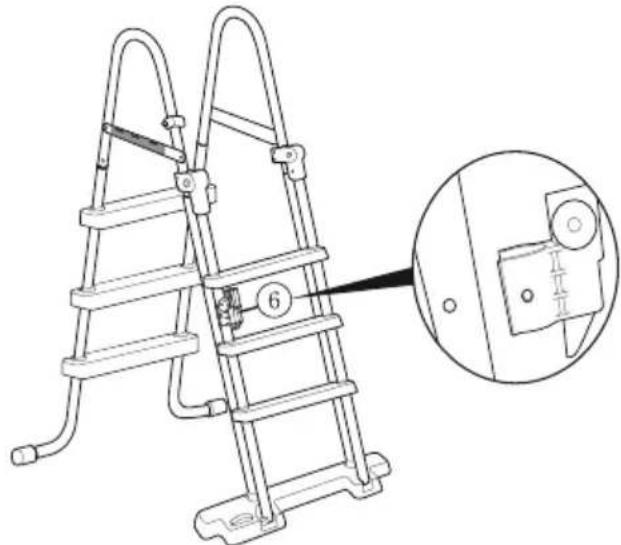

1. Tryck lässpärren (6), med knoppen vänd åt vänster, på plats på den C-märkta stolpen.

1. Äntra en 45 mm skruv (1) från insidan med kupolmuttern vänd utåt.

1. Dra fast med verktyg.

ANVÄNDNING

VIKTIGT! Stegen ska provgås av en vuxen innan den ställs ned i poolen.

OBS! Stegen är enbart avsed för användning till ovanmarkspooler.

1. Placera stegen i poolen

Lyft över stegens ena ände över poolkanten. Ställ sedan ned stegen så att ena sidan står stabilt på poolens botten och den andra sidan, den med vikbar stege, står stabilt utanför på marken.

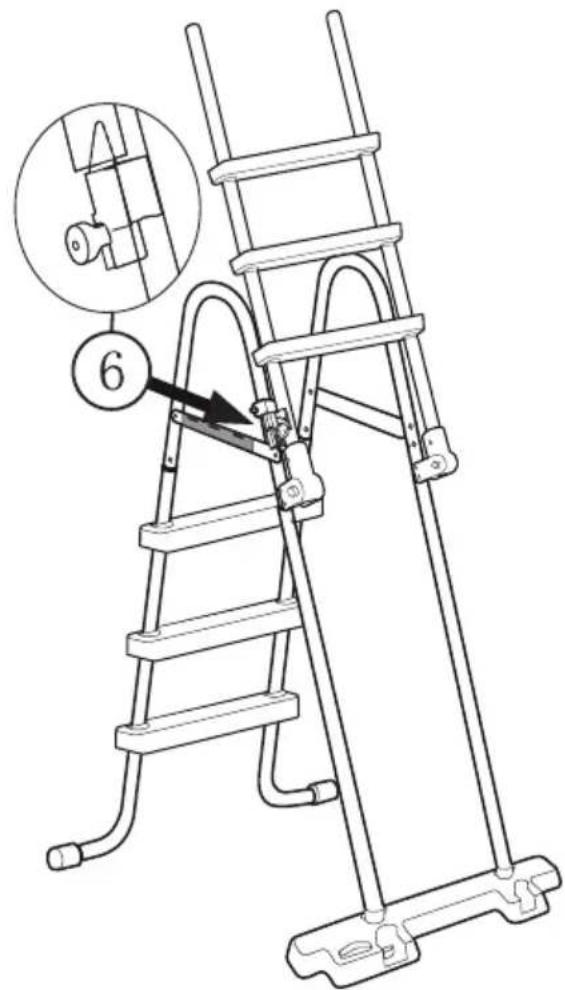

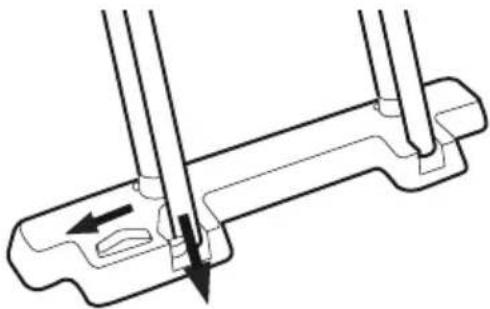

2. Placera stegen i säkerhetsläge

Efter avslutat bad, vik alltid upp stegen till säkerhetsläget så att inga obehöriga, icke simkunniga, tar sig ned i poolen.

1. Lossa lässpärren på stegens bottenplatta (7) samtidigt som du drar stegen utåt.

1. Vik upp stegen hela vägen tills du hör att lässpärren (6) klickar. Kontrollera att den gått i lås med ett litet ryck.

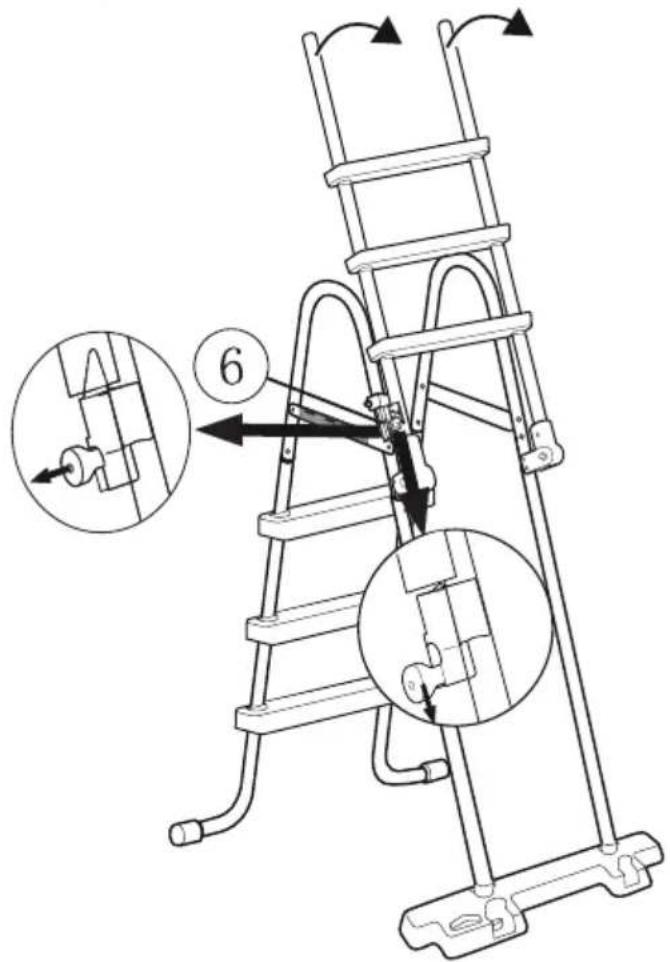

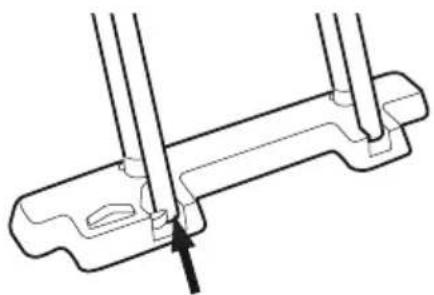

3. Placera stegen i badläge

1. Lossa låsspärren (6) genom att dra den utåt och sedan nedåt, samtidigt som du drar stegen utåt.

1. När stegen är helt nedvikt, tryck den inåt på bottenplattan tills lässpärren går i lås med ett klick. Kontrollera att den gått i lås med ett litet ryck.

• Förvara stegen utom räckhåll för barn.
• Förvara stegen torrt och placera aldrig föremål på stegen.
• Håll stegen ren.
• Kontrollera regelbundet så att alla infästningar är hela.
• Använd inte stegen i temperatur under -5°C.
