BRUKSANVISNING 37-597 Biltema

Läs denna bruksanvisning noggrant före användning och montering. Spara den för framtida bruk.

OBS!

Kontrollera att alla delar är med i förpackningen.

Sovsäckar och liggunderlag ingår inte.

WARNING!

Håll produkten borta från eld och starka värmekällor.

MONTERINGSANVISNING, 2-MANNATÄLT

Delar

1. Glasfi berstavar x 2
2. Kort glasfi berstav (För att sträcka ut yttertältet)
3. Innertält x 1
4. Yttertält x 1
5. Nätkorg x 1
6. Metallpinnar x 8
7. Förvaringsväska

Montering

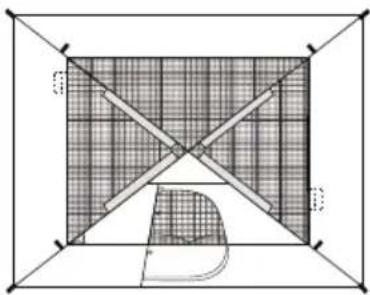

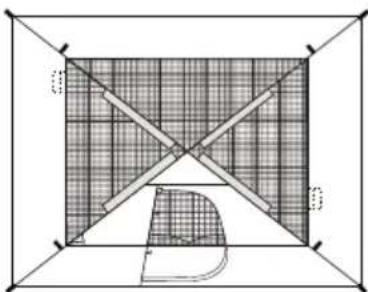

Fig 1

1. Plocka ut alla delar från väskan och kontrollera att de är hela och att ingenting saknas (gör detta hemma innan du åker iväg på camping).
2. Välj ut en jämn och slät plats och lägg ut tältet på marken.
3. Veckla ut och sätt ihop de långa glasfi berstavarna i sin fulla längd.
4. Sätt i den korta glasfi berstaven (i de sydda hållarna), från tältets öppning rakt över till den andra sidan.

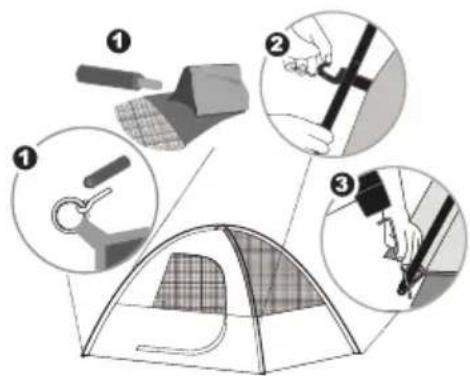

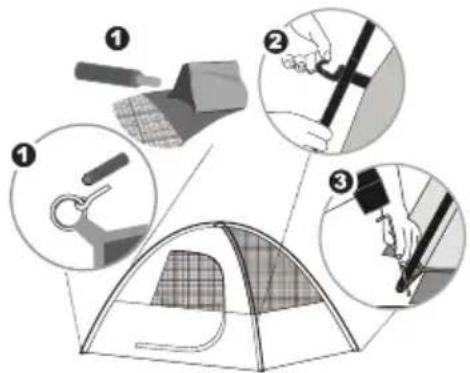

Fig 2

1. Trä in glasfi berstavarna i kanalerna i tältduken. Stavarna korsar varandra i takets mitt. Fäst den ena änden av staven i ringen i golvets hörn, fäst därefter den andra änden i sin ring. Gör likadant med den andra glasfi berstaven.
2. Sträck ut tältets golv och slå ner metallpinnar i marken, genom ringarna i tältets hörn. (Metallpinnarna är till för fast mark. Om tältet placeras på sand, använd en spiral eller skruvliknande markpinne).

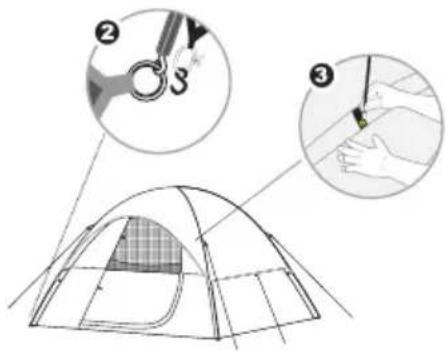

Fig 3

1. Lägg yttertältet över tältet och kroka fast det i ringarna i tältets hörn.
2. Fäst yttertältet i glasfi berstavarna med kardborrebanden på yttertältets undersida.

Fig 4

1. Nätkorgen krokas fast i öglorna längst upp i taket inuti tältet. Den kan användas till att förvara småsaker i som man vill ha nära till hands.

MONTERINGSANVISNING, 4-MANNATÄLT

Delar

1. Glasfi berstavar x 2
2. Kort glasfi berstav (För att sträcka ut yttertältet)
3. Innertält x 1
4. Yttertält x 1
5. Nätkorg x 1
6. Linor x 4 (sitter fast i yttertältet)
7. Metallpinnar x 8
8. Förvaringsväska

Montering

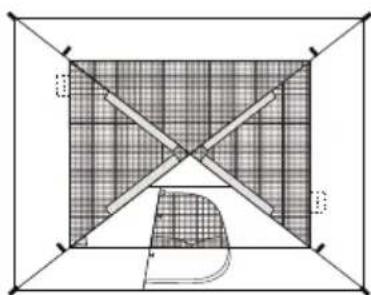

Fig 1

1. Plocka ut alla delar från väskan och kontrollera att de är hela och att ingenting saknas (gör detta hemma innan du åker iväg på camping).
2. Välj ut en jämn och slät plats och lägg ut tältet på marken.
3. Veckla ut och sätt ihop de långa glasfi berstavarna i sin fulla längd.
4. Sätt i den korta glasfi berstaven (i de sydda hållarna), från tältets öppning rakt över till den andra sidan.

Fig 2

1. Trä in glasfi berstavarna i kanalerna i tältduken. Stavarna korsar varandra i takets mitt. Fäst den ena änden av staven i ringen i golvets hörn, fäst därefter den andra änden i sin ring. Gör likadant med den andra glasfi berstaven.
2. Haka på krokarna, som sitter fastsydda i tältdu- ken, i glasfi berstavarna.
3. Sträck ut tältets golv och slå ner metallpinnar i marken, genom ringarna i tältets hörn. (Metallpinnarna är till för fast mark. Om tältet placeras på sand, använd en spiral eller skruvliknande markpinne).

Fig 3

1. Lägg yttertältet över tältet och kroka fast det i ringarna i tältets hörn.
2. Fäst yttertältet i glasfi berstavarna med kardborrebanden på yttertältets undersida.

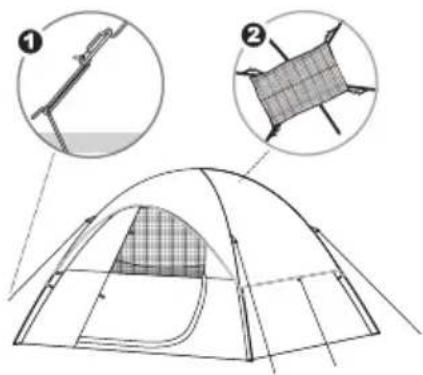

Fig 4

1. Använd linorna till att stabilisera yttertältet och skydda det mot vind. Gör en ögla längst ut på linan med hjälp av snörstoppet och fäst linan i marken med en metallpinne. Gör likadant i alla hörn.
2. Nätkorgen krokas fast i öglorna längst upp i taket inuti tältet. Den kan användas till att förvara småsaker i som man vill ha nära till hands.

MONTERINGSANVISNING, 6-MANNATÄLT

Delar

1. Glasfi berstavar x 2
2. Metallstav x 2 (till att hålla uppe absiden)
3. Innertält x 1
4. Yttertält x 1
5. Nätkorg x 1
6. Linor x 6 (4 sitter fast i yttertältet, 2 lösa till absidpinnarna)
7. Metallpinnar x 8
8. Förvaringsväska

Montering

Fig 1

1. Plocka ut alla delar från väskan och kontrollera att de är hela och att ingenting saknas (gör detta hemma innan du åker iväg på camping).
2. Välj ut en jämn och slät plats och lägg ut tältet på marken.
3. Veckla ut och sätt ihop de långa glasfi berstavarna i sin fulla längd.

Fig 2

1. Trä in glasfi berstavarna i kanalerna i tältduken. Stavarna korsar varandra i takets mitt. Fäst den ena änden av staven i ringen i golvets hörn, fäst därefter den andra änden i sin ring. Gör likadant med den andra glasfi berstaven.
2. Haka på krokarna, som sitter fastsydda i tältdu- ken, i glasfi berstavarna.
3. Sträck ut tältets golv och slå ner metallpinnar i marken, genom ringarna i tältets hörn. (Metallpinnarna är till för fast mark. Om tältet placeras på sand, använd en spiral eller skruvliknande markpinne).

Fig 3

1. Lägg yttertältet över tältet och kroka fast det i ringarna i tältets hörn.
2. Fäst yttertältet i glasfi berstavarna med kardborrebanden på yttertältets undersida.
3. Sätt ihop metallstavarna (3 delar) till absiden. Stick in spetsarna i metallringarna i absidens topp. Fixera stavarna med linor och metallpinnar i marken.
4. Fixera absidens sidor i marken med metallpinnar.

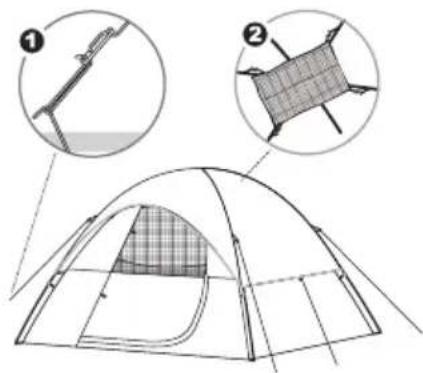

Fig 4

1. Använd linorna till att stabilisera yttertältet och skydda det mot vind. Gör en ögla längst ut på linan med hjälp av snörstoppet och fäst linan i marken med en metallpinne. Gör likadant i alla hörn.
2. Nätkorgen krokas fast i öglorna längst upp i taket inuti tältet. Den kan användas till att förvara småsaker i som man vill ha nära till hands.

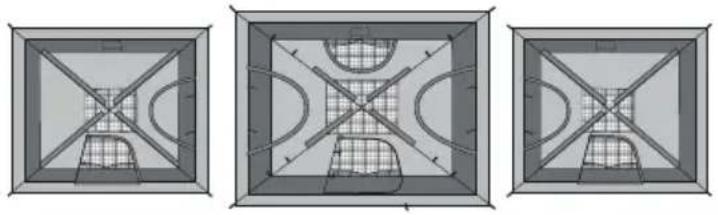

HOPKOPPLING MED 2-, OCH 4-MANNATÄLT

6-mannatältet kan kopplas samman med 2-mannatält, 37-597, och 4-mannatält, 37-598. Hopkopp-ling kan ske med antingen ett av tälten eller båda samtidigt, vilket ger möjlighet att välja mellan 8, 10 eller totalt 12 sovplatser. OBS! 2-mannatältet kopplas till höger och 4-mannatältet till vänster om 6-mannatältet.

Gör så här

1. De mindre tälten kopplas samman på sidorna av det stora tältet med hjälp av blixtlås. På så sätt bildas tunnlar mellan tälten. I det stora tältet fi nns markskydd som rullas ut och bildar golv i tunnlarna.

2. Montera alla tre tälten utan att fi xera dem i marken. Placera det stora tältet och fi xera det i marken. Koppla ihop de mindre tälten med det stora och fi xera därefter de mindre tälten i marken med metallpinnar.

3. Sätt i absidpinnarna på det stora tältet och fi x-era dem med linor som du fäster i marken med metallpinnar. Fixera absidens sidor i marken med metallpinnar.
