BRUKSANVISNING 25-9747 Biltema
Tillverkat för Biltema Sweden AB, Garnisonsgatan 26, 254 66 Helsingborg. Tel: +46-42 600 45 00.
Importør: Biltema Norge AS. Postboks 74, 3401 Lier. Tlf: +47-32 84 91 10.
Maahantuoja/Importör: Biltema Suomi Oy, Iltaruskontie 2, FIN-00750 Helsinki/Helsingfors. Puh.: +358-207 609 609
Importør: Biltema Danmark A /S. Boks 175, 9230 Svenstrup J, Tlf.: +45 70 80 77 70
www.biltema.com
IMPELLERPUMP
PRODUKTBESKRIVNING
Självsugande elektrisk pump för vatten, med impeller av nitrilgummi, för hög prestanda och lång livslängd.
Lämplig som färskvattenpump och länspump. Endast avsedd för söt- och saltvatten, samt vatten innehållande glykol. Ej avsedd för kontinuerlig drift.
TEKNISKA SPECIFIKATIONER
Volt: 12 V
Säkring: .....12 V/20 A
Strömförbrukning: ....ca. 11 A
Kapacitet:.....ca. 35 l/min. (2 m tryckhöjd)
Impeller: ....Nitrilgummi
Slanganslutning: .....R 1/2" rörgänga
Tryck: .....1,2 bar
Mått: 179 x 120 x 94 mm
(lxbxh)
Vikt: .....2,8 kg
TEMP. & FUKTIGHET
Temperatur: . . . . . . .min. -10 °C/max. +60 °C Relativ luftfuktighet: . . max. 90 %
Förvaring av pumpen skall ske på torr plats, samt enligt ovan angivna temperaturer.
INLEDANDE KONTROLL
Kontrollera så att det inte uppkommit några skador på pumpen under transport eller lagring. Både inlopps- resp. utloppskanal måste noggrant rengöras. Avlägsna skyddslocken samt ev. damm eller lämningar av packmaterial. Kontrollera så att båtens elsystem (12 V) överensstämmer med pumpens tekniska specifikationer.
PLACERING AV PUMPEN
Placering och montering kan ske i vilken position som helst. Skruvas fast tillsammans med de vibrationsdämpande gummifötter som medföljer pumpen.
MONTERING AV ANTIVIBRATIONSKUDDAR
*Skruvar medföljer ej.
Genom att montera dessa minskas ljud- och vibrationsnivån.
Montera EJ pumpen på en plats där det finns lättantändliga ångor eller gaser. Montera pumpen på en plats som lätt kan nås för inspektion.
Pumpen är märkskyddad enl. IP67.
RÖR/SLANGDRAGNING
Avlägsna först ev. skyddslock från pumpens anslutningar.
Innan tryckslangen ansluts, fyll delvis pump-kammaren med vatten för att underlätta flödet.
Placera ej pumpen högre än 1,5 m över mini-minivån på den vätska som skall pumpas.
Använd ej koniskt gängade kopplingar efter- som detta kan skada pumpens anslutnings- gångor vid för hård åtdragning.
Använd för ändamålet godkända slangar och kopplingar.
Använd slang med R 1/2" rörgänga.
ELEKTRISK INKOPPLING
Inkoppling skall ske direkt till båtens 12 V-batteri.
Pumpmotorns (+) anslutning ansluts till batteriets plus (+) pol och pumpmotorns (-) anslutning ansluts till batteriets minus (-) pol.
Pumpen måste avsäkras med lämplig säkring (20 A).
Elkabelns tvärsnittsarea vid olika avstånd mellan pump och batteri: ≤ 4m = 2,5 mm² > 4-8 m = 4 mm².
För tunna kablar innebär spänningsfall/effekt-förlust och därmed reducerad pumpeffekt, samt även överhettning av kablarna.
SKÖTSEL & UNDERHÅLL
Om pumpen inte ska användas under en period av minst 30 dagar (särskilt i saltvatten) så rekommenderas att köra sötvatten genom pumpen och sedan lossa frontplattans skruvar. Vid återanvändning, kör pumpen kort (några sekunder) och drag sedan fast skruvarna igen. Kontrollera regelbundet pumpen och håll ev. inloppsfilter rent.
Kontrollera varje månad pumpkammaren och håll den ren från främmande föremål.
Kontrollera varje månad att elkabeldragningen är i god kondition.
Var 500:e drifttimma ska pumpmotorns kolborstar bytas ut.
Inför varje säsong ska pumpens impeller av gummi bytas ut.
Vid ev. service och reparation får endast original reservdelar användas.

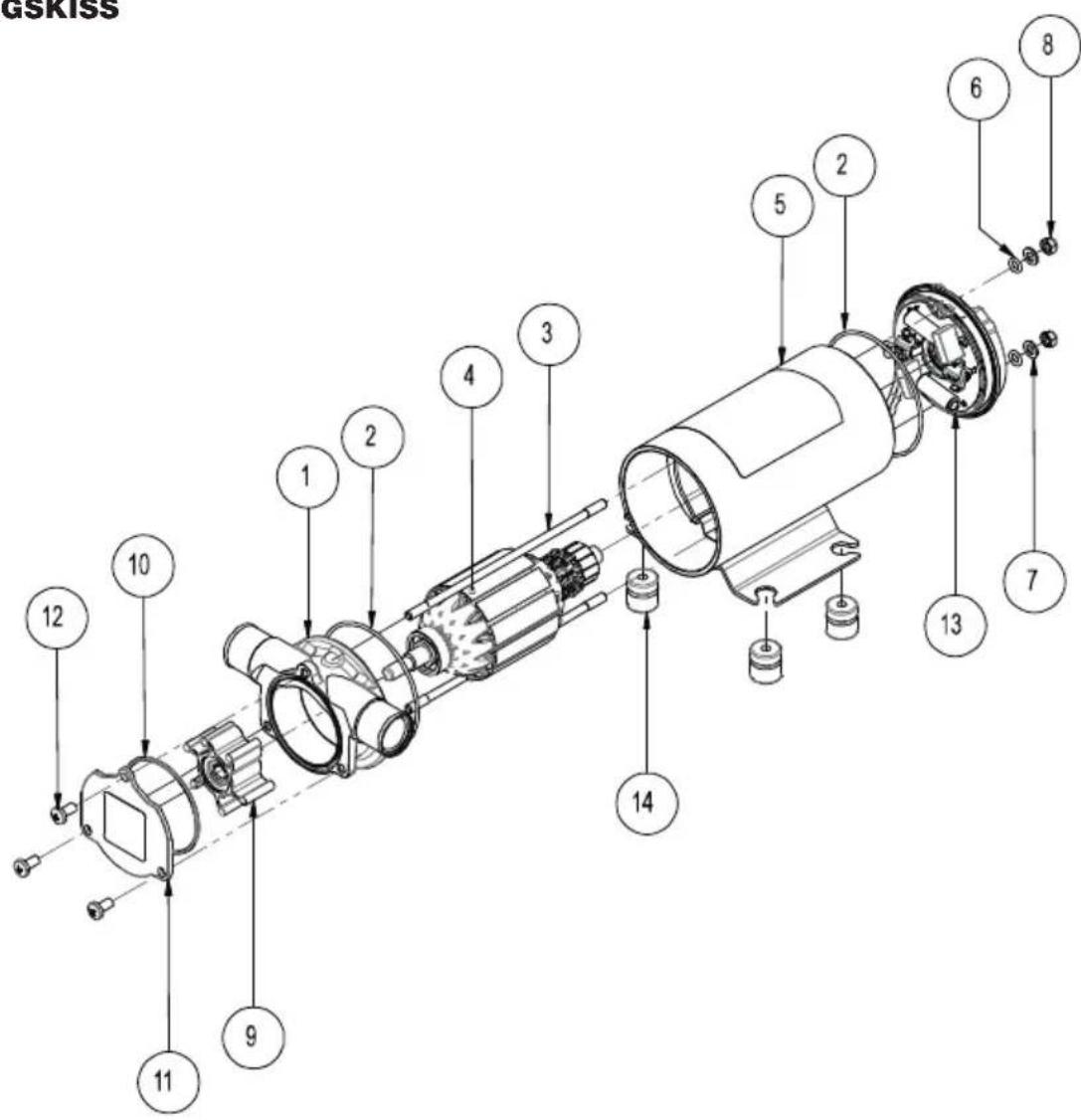

SPRÄNGSKISS
NR ANTAL BENÄMNING
| 1 1 Pumphus | |
| 2 2 O-ring | |
| 3 2 Stång | |
| 4 1 Armatur | |
| 5 1 Pumpram | |
| 6 2 O-ring | |
| 7 2 Bricka |
NR ANTAL BENÄMNING
| 8 2 Mutter | |
| 9 1 Impeller | |
| 10 1 O-ring | |
| 11 1 Topplatta | |
| 12 3 Skruv M5 x 10 | |
| 13 1 Kolborsthållare | |
| 14 4 Gummifot |

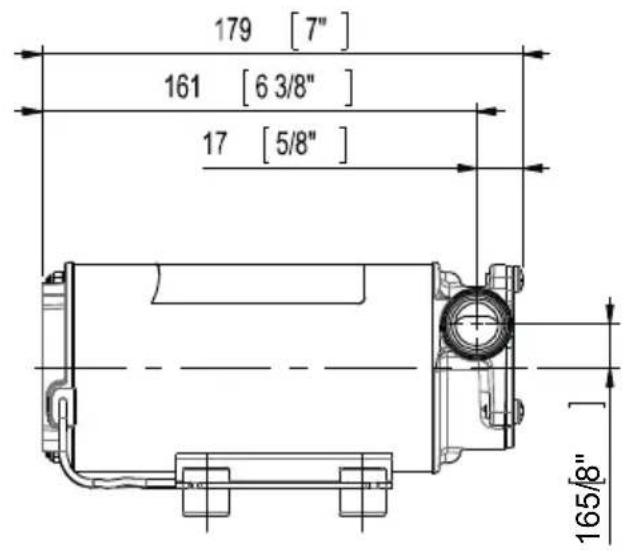

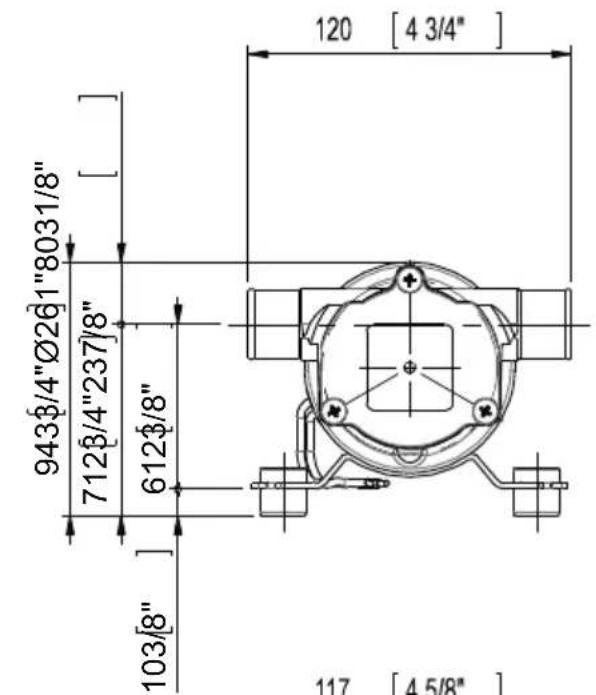

MÅTT
![943\( \frac{1}{4} \)/4"Ø26\( \frac{1}{4} \)"8031/8" 712\( \frac{1}{4} \)/4"237\( \frac{1}{8} \)" 612\( \frac{1}{8} \)" 103\( \frac{1}{8} \)" 120 [4 3/4"] 117 [4 5/8"]](/content/2026/05/890274/images/4bce44139ddfac7edaf8f6c9f1d22d204caae97c5db06d35b3d91e1f311300c8.jpg)
Förbrukade elektriska och elektro-niska produkter, däribland alla typer av batterier, ska lämnas till avsett in-samlingsställe för återvinning. (Enligt direktiv 2012/19/EU och 2006/66/EC)
