BRUKSANVISNING 44-0097 Biltema
Denna manual innehåller viktig information om hur produkten används samt eventuella säkerhetsrisker. Användaren uppmanas att läsa manualen före användning. Vi reserverar oss för att illustrationer och beskrivningar av enstaka detaljer inte alltid stämmer helt överens med produkten. Spara manualen för framtida bruk.
GENERELLA SÄKERHETSINSTRUKTIONER
- Läs noga igenom bruksanvisningen innan produkten används. Spara bruksanvisning inklusive garantibrev, kvitto samt, om möjligt, originalförpackningen.
- Golvfl äkten är framtagen endast för privat bruk i innomhusmiljö.
- Denna produkt kan användas av barn från 8 år och uppåt, samt av personer med nedsatt fysisk eller mental förmåga eller brist på erfarenhet eller kunnande, om de övervakas eller har fått instruktioner angående användningen av produkten på ett säkert sätt och förstår de involverade riskerna.
- Låt aldrig barn leka med golvfl äkten.
- Lämna aldrig barn utan tillsyn när de vistas i golvfl äktens närhet.
- Rengöring och underhåll får inte utföras av barn utan tillsyn.
- Lämna aldrig golvfl äkten utan uppsikt när den är igång.
- Dra ut stickkontakten från vägguttaget då golvfl äkten inte används.
- Kontrollera regelbundet att golvfl äkten och nätsladden inte är skadade. Använd aldrig golvfl äkten om skador upptäckts.
- Golvfl äkten får inte modifi eras på något sätt.
- Reparation får endast utföras av kvalifi cerad servicetekniker.
- Skadad nätsladd ska bytas av behörig elektriker.
- Använd alltid originalreservdelar.
- Golvfl äkten får endast användas i jordade vägguttag med 220–240 V AC, 50/60 Hz.
- Stickkontakten måste dras ut från vägguttaget innan rengöring och underhåll.
- Golvfl äkten får endast användas inomhus i torra
och rena miljöer. Placera aldrig golvfl äkten på så- dant sätt att den kan falla ned i vatten eller andra vätskor.
- Utsätt aldrig golvfl äkten för vatten eller andra vätskor. Placering vid ett öppet fönster är därmed ej lämpligt.
- Använd inte golvfl äkten på oljiga eller smutsiga platser (kök m.m.).
- Placera aldrig golvfl äkten så att den kommer i kontakt med heta ytor.
- Placera aldrig nätkabeln över heta ytor, skarpa kanter eller hörn.
- Stick aldrig in något föremål eller fi ngrar genom fl äktgallret.
- Anslut inte golvfl äkten till elnätet innan den är helt monterad och klar. Produkten måste stå upprätt, den får inte användas liggande.
- Stäng aldrig av golvfl äkten genom att dra ut stickkontakten ur vägguttaget. Stäng av med hastighetsreglaget och dra därefter ut stickkontakten ur vägguttaget.
- Använd aldrig golvfl äkten i miljöer där explosiva gaser eller ämnen förvaras.
- Använd inte golvfl äkten i mycket fuktiga eller dammiga miljöer eller i miljöer där temperaturen överstiger 40 °C.
TEKNISKA DATA
Spänning: 220-240 V\~50/60Hz
Effekt: 50 W
Max luftfl öde: 66,83 m³/min
Driftsvärde: 1,42 m³/min/W
Effektförbrukning i standby: 0,0 W
Bullernivå: 66 dB
Maximal lufthastighet: ... 3,60 m/s
Fläkthuvud: .... 0 40 cm
Höjd: 125 cm
Vikt: 6,3 kg
Mått: 45 x 40 x 125 cm
Kabellängd: 1,8 m
Isolationsklass: ..... I
| 1 Främre galler 1 | |
| 2 Rotorblad 1 | |
| 3 Gallerskruvar M5x8 4 | |
| 4 Bakre galler 1 | |
| 5 Fläktmotor 1 | |
| 6 Vinkeljusteringsskruv M4x6 1 | |
| 7 Fästbult M8x42 1 | |
| 8 Stativ 1 | |
| 9 Höjdjusteringsratt 1 | |
| 10 Nätsladd | 1 |
| 11 Fot | 1 |
| 12 Tyngdplatta | 1 |
| 13 Bricka | 1 |
| 14 Packning | 1 |
| 15 Låsskruv | 1 |
MONTERING
-
Lossa lässkruven (15) och brickan (13) från stativet (8).
-
Placera stativet (8) på foten (11) och vrid det på plats.
-
Vänd stativet (8) upp och ned och placera tyngdplattan (12) på foten (11).
-
Placera packning (14) och bricka (13) på lässkruven (15) och dra fast tyngdplattan (12) i foten (11) med lässkruven (15).
-
Lossa vinkeljusteringsskruven (6) från fl äktmotorn (5)
-
Placera fl äktmotorn på stativet och dra fast den med fästbult-en (7).
-
Återmontera vinkeljusteringsskruven (6) på fl äktmotorn/stativet (5 och 8).
-

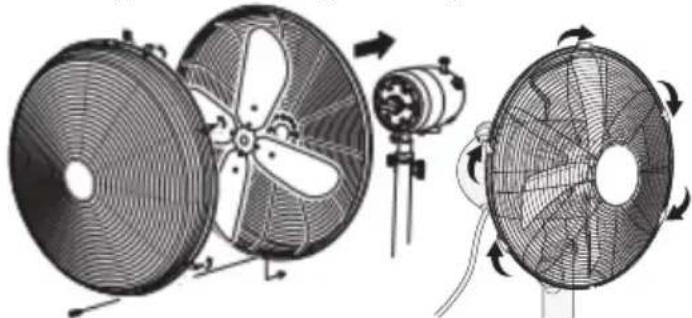

Placera bakre galler (4) på fl äktmotorn (5) och skruva fast det med de fyra gallerskruvarna M5x8 (3).
- Montera rotorbladen (2) på fl äktmotorns pinne. Fäst dem genom att dra åt rotorbladens skruv med en skruvmejsel.
- Montera främre galler (1) genom att centrera det så att loggan i mitten är parallell med golvet. Knäpp sedan samtliga fem clips.
WARNING!
- Starta aldrig fl äkten utan att det främre gallret är monterat.
- Denna apparat kräver ingen elinstallation. Den får endast användas som en bärbar apparat där stickkontakten ansluts till vägguttaget.
- Inga föremål får placeras närmare än en meter från fl äktens alla sidor.
VIKTIGT!
- Välj alltid en säker plats för fl äkten, och följ de säkerhetsföreskrifter som anges.
- Se till att allt förpackningsmaterial har tagits bort från fl äkten före användning.
-
Täck aldrig över fl äkten.
-
Placera golvfl äkten på ett plant och fuktfritt underlag.
- Sätt i stickkontakten i vägguttaget.

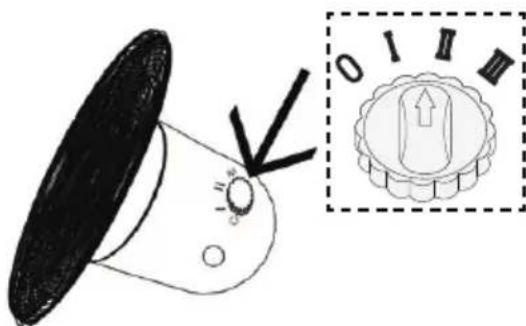

- Starta fl äkten genom att vrida på hastighetsreglaget på fl äktmotorns ovansida. Välj mellan lågmedel- eller hög-hastighet (1 = låg, 2 = medel, 3 = hög).


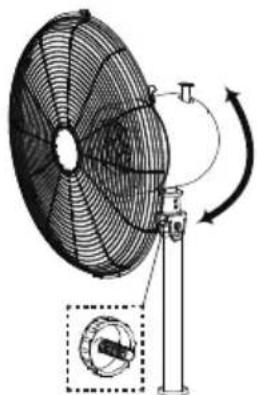

- Vill du justera fl äktens vinkel lossar du på vinkeljusteringsskruven (6) och tiltar fl äkten till önskat läge. Dra sedan åt vinkeljusteringsskruven (6).

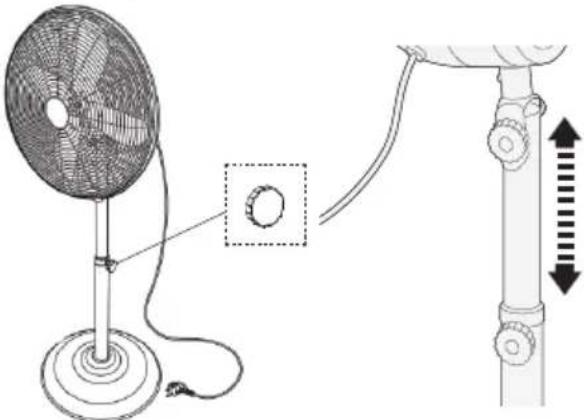

- Vill du justera höjden på fl äkten lossar du på höjdjusteringsratten (9) och justerar fl äkten till önskad höjd. Dra sedan åt ratten.
- Dra ut stickkontakten från vägguttaget när golvfl äkten inte används eller lämnas obevakad. Lämna aldrig golvfl äkten påslagen utan uppsyn.
UNDERHÅLL
För att fungera optimalt behöver fl äkten regelbundet rengöras.
WARNING! Dra alltid ut stickkontakten från väggut- taget innan rengöring.
- Torka bort damm och smuts från fl äktens utsida med en fuktig trasa (ej våt).
- Dammsug gallret för att få bort damm och ludd som fastnat där,
- Vänta tills fl äkten är torr innan du återansluter stickkontakten till vägguttaget.
- Skruva aldrig isär fl äkten om du upplever något problem med den. Kontakta Biltema för felsökning, utbyte eller reparation.
EL-AVFALL
Förbrukade elektriska och elektroniska produkter, däribland alla typer av batterier, ska lämnas till avsett insamlingsställe för återvinning. (Enligt direktiv 2012/19/EU och 2006/66/EC).
